1 METEOROLOGÍA GENERAL Mayo 2013 Delegación Territorial en Madrid

2 TIEMPO Y CLIMA Delegación Territorial en Madrid

3 METEOROLOGÍA Y CLIMATOLOGÍA Delegación Territorial en Madrid

4 CLIMA Característico de un lugar Permanente en el tiempo Factores: Latitud Altitud Continentalidad, Orografía, Vegetación... Delegación Territorial en Madrid

5 CLIMATOLOGÍA Basada en la estadística (30 años) Inválida para predicciones Necesaria para estudios a medio o largo plazo Delegación Territorial en Madrid

6 CLIMATOLOGÍA Datos climatológicos Madrid-Retiro

7 METEOROLOGÍA Tiempo de cada día Basada en las observaciones Predicción.- Principal aplicación Delegación Territorial en Madrid

8 VARIABLES METEOROLÓGICAS Presión.- p / Hpa (mb) /isobaras Temperatura.- T / ºC (ºF) / isotermas Humedad.- RH / % Viento.- Ṽ / kts (Km/h) / isotacas Precipitación.- R / mm (l/m 2 ) Delegación Territorial en Madrid

9 OBSERVACIONES CONVENCIONALES SUPERFICIE Tierra.- SYNOP, METAR, Est. Aut. Mar.- SHIP, DRIBU ALTURA Sondeos.- TEMP Aviones.- AIREP, ACAR, AMDAR Delegación Territorial en Madrid

10 OBSERVACIONES NO CONVENCIONALES IMÁGENES DE SATÉLITE IMÁGENES RADAR RED DE DESCARGAS ELÉCTRICAS Delegación Territorial en Madrid

11

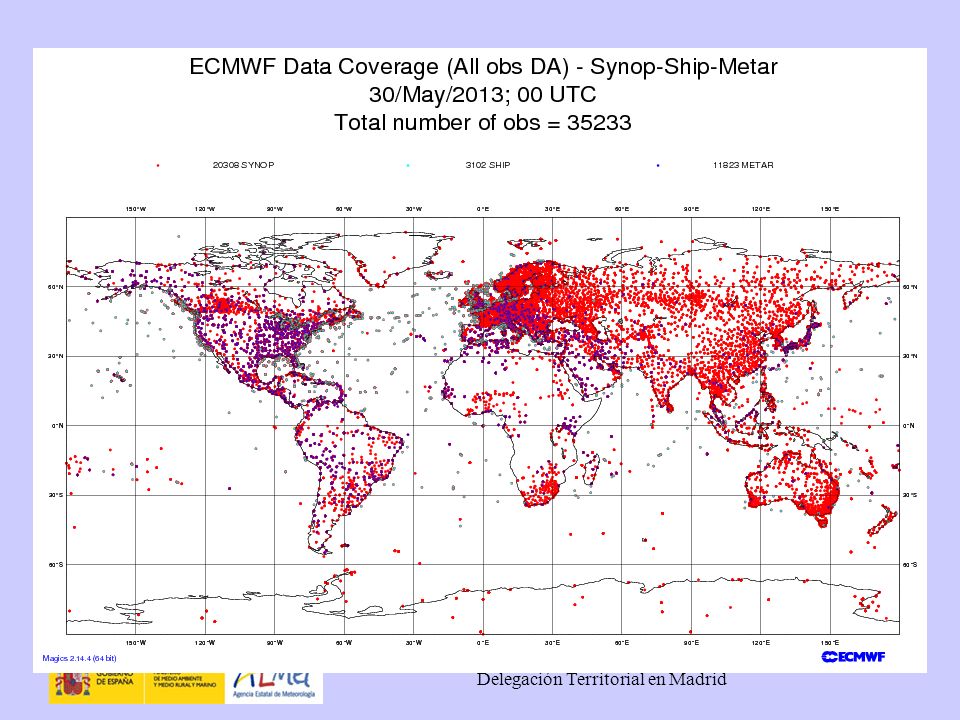

12

13

14 MOVIMIENTOS ATMOSFÉRICOS Causa originaria  distinta radiación solar  distinta presión Movimiento  de Altas a Bajas Distorsionado por: –Coriolis (fuerza aparente) –Rozamiento Delegación Territorial en Madrid

15 NUBES Saturación / Condensación Condensación por ascenso Ascensos lentos.- Nubes estratiformes (St, Sc) Ascensos bruscos.- Nubes cumuliformes (Cu, Cb) Delegación Territorial en Madrid

16 NUBES

17 ASCENSOS CAUSAS DINÁMICAS CAUSAS TERMODINÁMICAS CAUSAS MECÁNICAS Delegación Territorial en Madrid

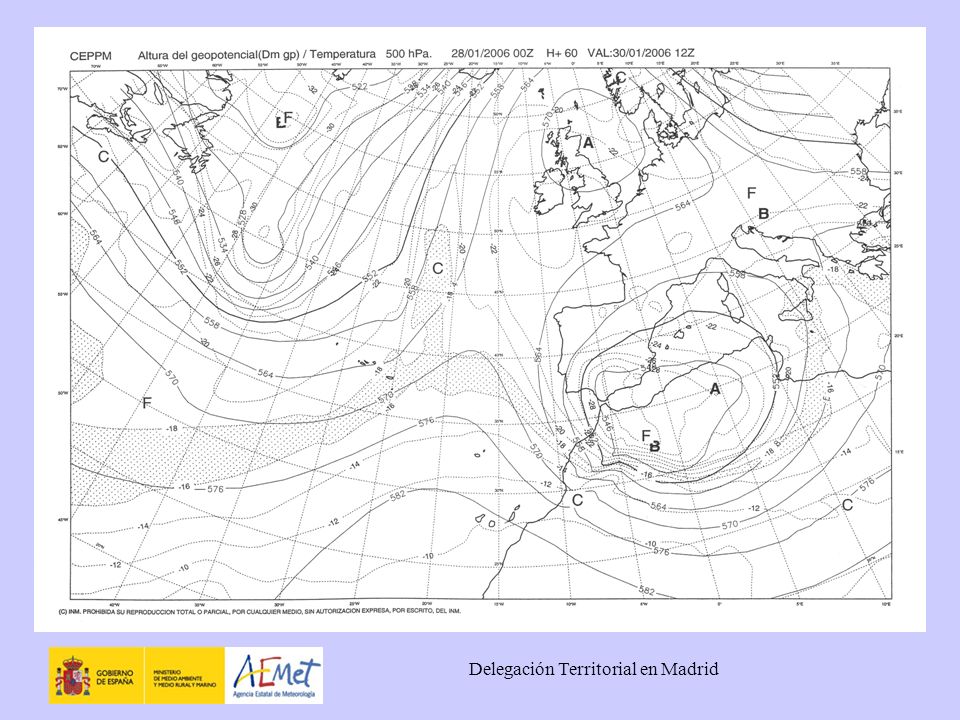

18 ASCENSOS CAUSAS DINÁMICAS VAGUADAS Y DEPRESIONES Delegación Territorial en Madrid

19 ASCENSOS CAUSAS DINÁMICAS FRENTES Delegación Territorial en Madrid

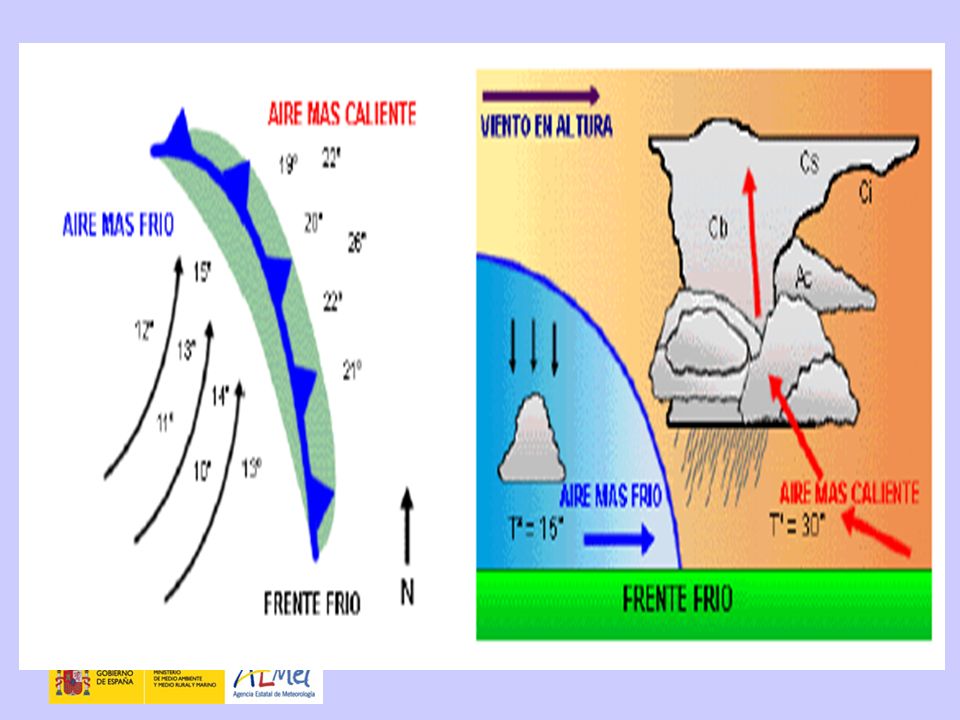

20 ASCENSOS CAUSAS DINÁMICAS FRENTE FRÍO

21 ASCENSOS CAUSAS DINÁMICAS FRENTE CÁLIDO

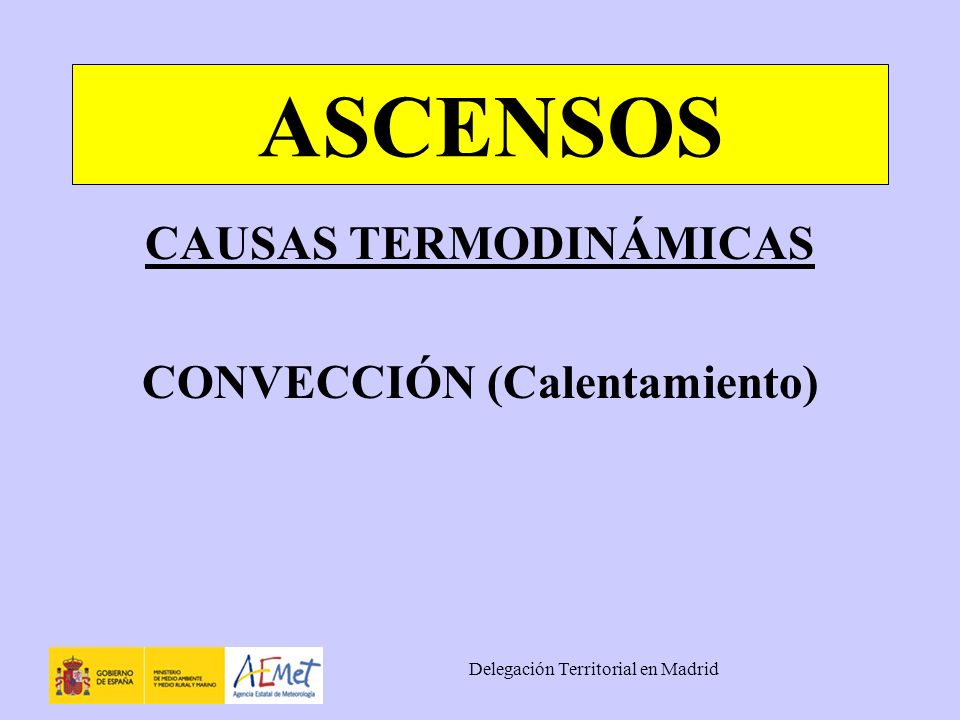

22 ASCENSOS CAUSAS TERMODINÁMICAS CONVECCIÓN (Calentamiento) Delegación Territorial en Madrid

23 ASCENSOS CAUSAS MECÁNICAS ASCENSO OROGRÁFICO

24 GOTAS Núcleos de condensación Crecimiento por coalescencia y por colisión Velocidad caída función del tamaño de la gota y de la velocidad de ascenso Delegación Territorial en Madrid

25 GOTAS TAMAÑOS GOTAS EN NUBE

26 GOTAS FORMACIÓN GOTAS LLUVIA

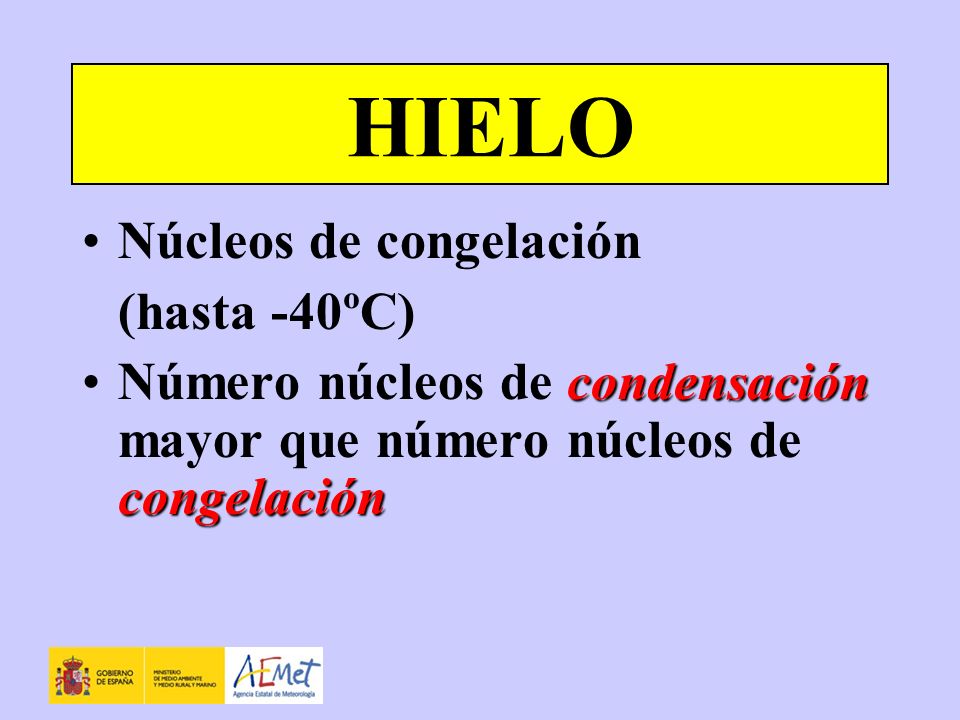

27 HIELO Núcleos de congelación (hasta -40ºC) condensación congelaciónNúmero núcleos de condensación mayor que número núcleos de congelación

28 HIELO FORMACIÓN COPOS DE NIEVE

29 HIELO FORMACIÓN COPOS DE NIEVE

30 FORMA DE LOS CRISTALES Factores: Temperatura Exceso de vapor de agua

31 FORMA DE LOS CRISTALES

32 CRECIMIENTO DE LOS CRISTALES EN LA ATM Ó SFERA Influencia de la temperatura -6 º C -10 º C -12 º C -13 º C -18 º C FORMA DE LOS CRISTALES

33 HIELO FORMAS DE CRISTALIZACIÓN

34 ESCALAS METEOROLÓGICAS ESCALA PLANETARIA ESCALA SINÓPTICAESCALA SINÓPTICA (5-8 días / 400-2000 Km.) MESOESCALAMESOESCALA (6-36 horas / 10-200 Km.) MICROESCALA Delegación Territorial en Madrid

35 PREDICCIÓN ESCALA SINÓPTICA.- Modelos Numéricos y Modelos Conceptuales MESOESCALA.- Modelos Conceptuales Delegación Territorial en Madrid

36 PREDICCIÓN ESCALA SINÓPTICA.- Meteorología Dinámica / Lejos del suelo MESOESCALA.- Termodinámica / Influye la superficie Delegación Territorial en Madrid

37 MODELOS NUMÉRICOS Ecuaciones conocidas final s. XIX Primer intento principios s. XX (Richardson) Desarrollo con ordenadores de los 50 a los 70 Operativos desde mediados de los 80

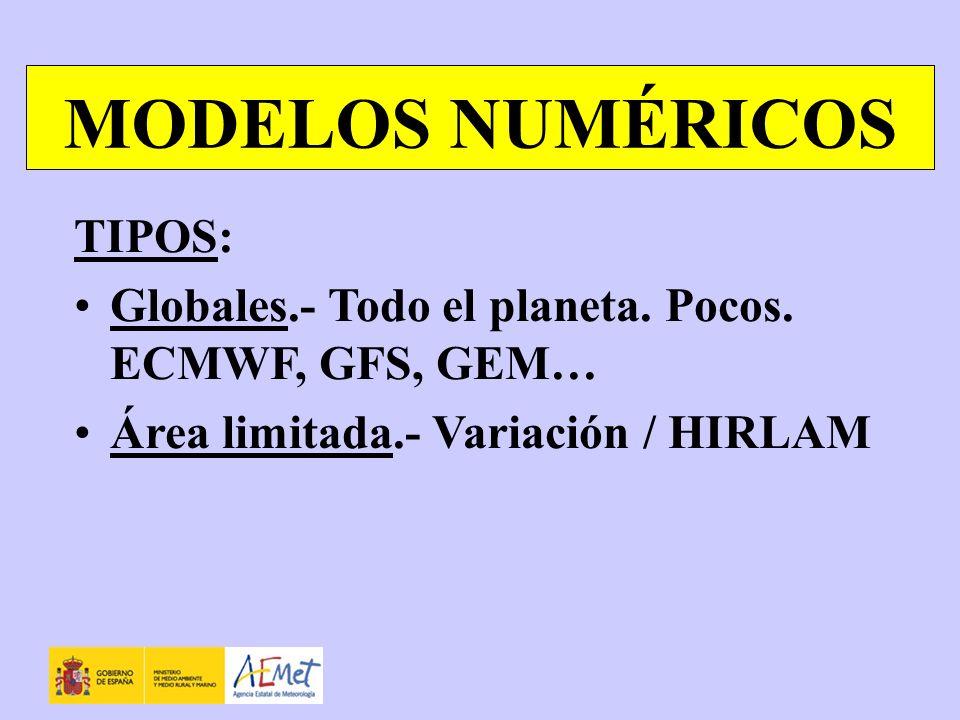

38 MODELOS NUMÉRICOS TIPOS: Globales.- Todo el planeta. Pocos. ECMWF, GFS, GEM… Área limitada.- Variación / HIRLAM

39 Rejilla (Grid) Asimilación de datos O1O1 O2O2 O3O3 MODELOS NUMÉRICOS

40

41 HIRLAM

42 OBSERVACIONES ANÁLISIS OBJETIVO (MAPAS DE PARTIDA) ASIMILACIÓN DE LOS DATOS

43 DIFERENCIAS ENTRE MODELOS Aproximaciones en las ecuaciones Asimilación y control de calidad de los datos Parametrizaciones del modelo

44 PARAMETRIZACIONES

45 COBERTURA DEL SUELO Bosque Bosque bajo Zonas húmedas Suelo sin cubierta vegetal Nieve sobre el suelo Nieve en bosques

46 TORMENTAS Fenómeno de Mesoescala (formación rápida) Precipitación intensa / Granizo / Vto. Descargas eléctricas.- De 200 a 800 Delegación Territorial en Madrid

47 TORMENTAS Inestabilidad Humedad en niveles bajos Mecanismo de disparo Predicción + Vigilancia Delegación Territorial en Madrid

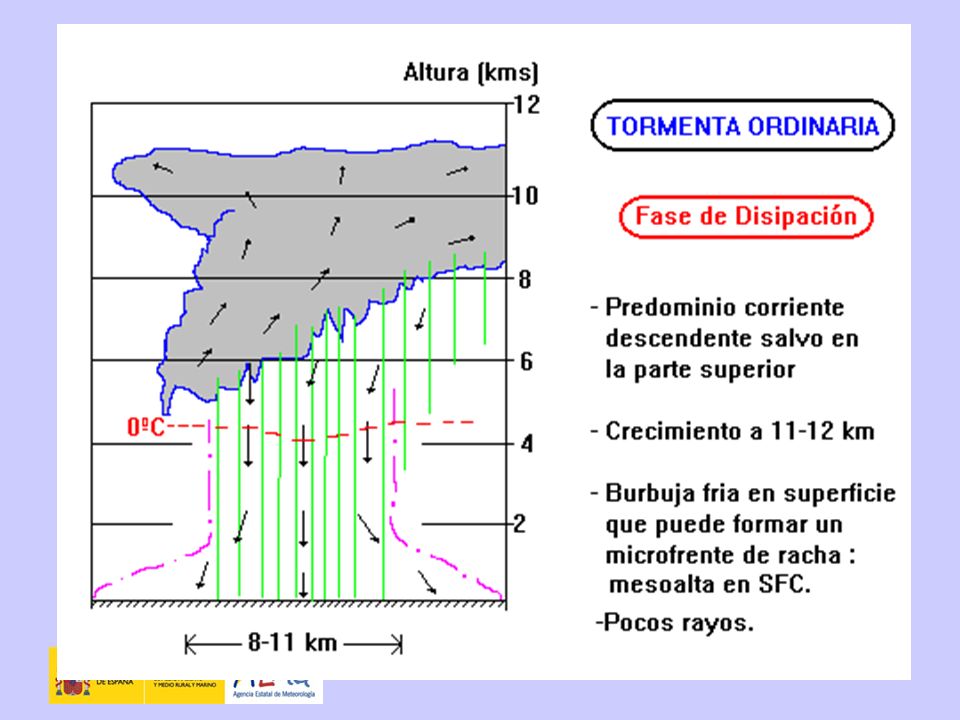

48

49

50 NIEBLA Estabilidad. Frío intenso Inversión térmica Predicción + Observaciones Delegación Territorial en Madrid

51 INVERSIÓN TÉRMICA PERFIL TÉRMICO DIURNO

52 INVERSIÓN TÉRMICA PERFIL TÉRMICO NOCTURNO

53 INVERSIÓN TÉRMICA EVOLUCIÓN DEL PERFIL

54 OBSERVACIÓN NO CONVENCIONAL

55 SATÉLITES METEOROLÓGICOS Geoestacionarios Están a 36.000 km. de la Tierra Giran con la Tierra Heliosíncronos o polares Están a 800 km. de la Tierra Pasan por los polos

56

57

58

59

60 SATÉLITES METEOROLÓGICOS Geoestacionarios Misma zona / No latitudes altas 48 imágenes al día Heliosíncronos o polares Van moviéndose con el Sol / Polos 2 conjuntos de imágenes al día

61 CONCEPTOS BÁSICOS Los satélites meteorológicos miden radiación electromagnética mediante elradiómetro.

62

63 CONCEPTOS BÁSICOS Radiación solar.- Visible (VIS) e Infrarrojo (IR) Radiación Terrestre.- IR

64 CONCEPTOS BÁSICOS Radiación incidente.- Parte absorbida, parte transmitida y parte reflejada:

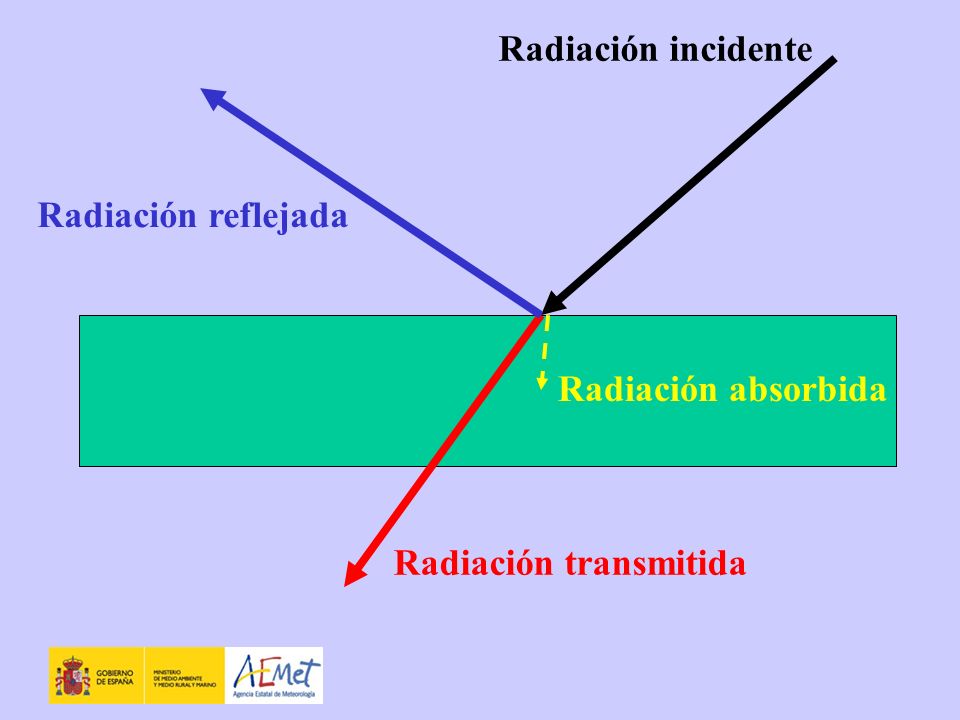

65 Radiación incidente Radiación reflejada Radiación transmitida Radiación absorbida

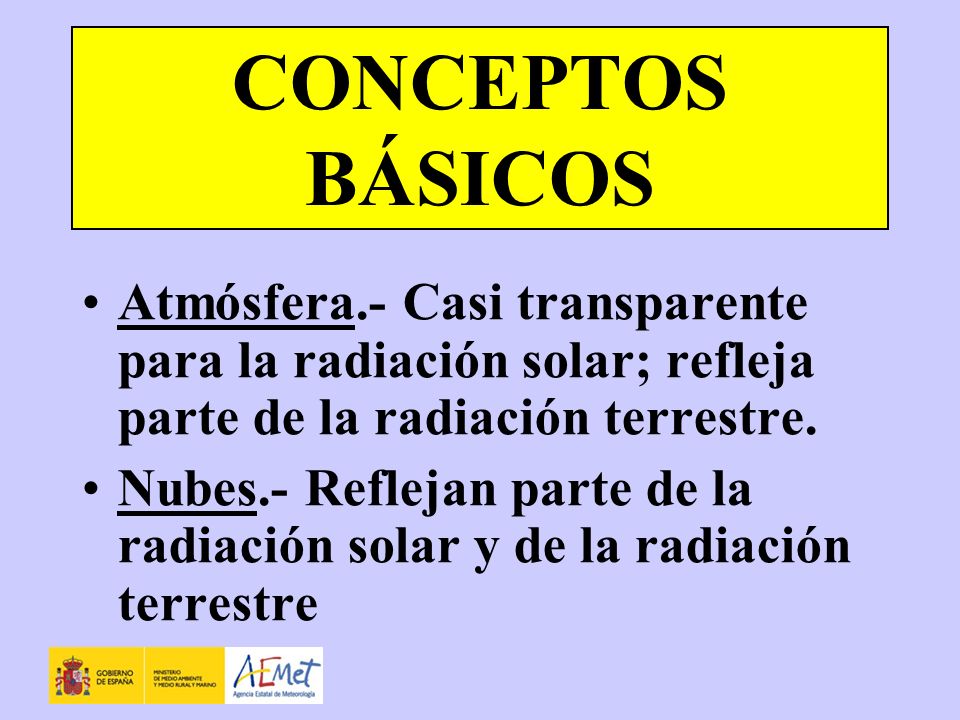

66 CONCEPTOS BÁSICOS Atmósfera.- Casi transparente para la radiación solar; refleja parte de la radiación terrestre. Nubes.- Reflejan parte de la radiación solar y de la radiación terrestre

67 CANALES Los canales en los que mide un satélite son: VIS (visible) IR (infrarrojo) WV (vapor de agua)

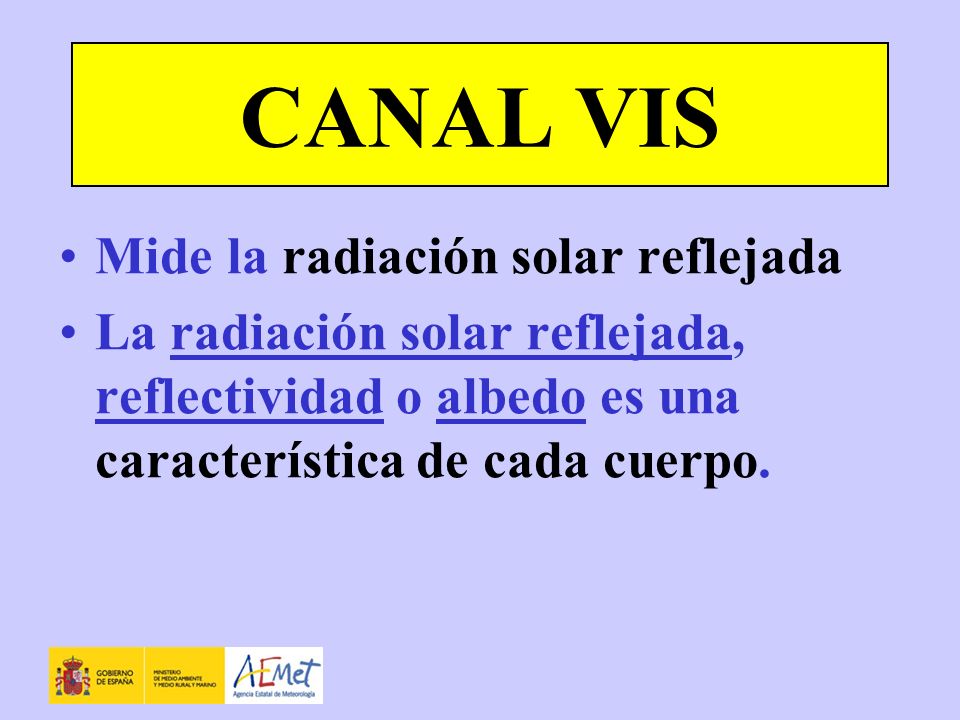

68 CANAL VIS Mide la radiación solar reflejada La radiación solar reflejada, reflectividad o albedo es una característica de cada cuerpo.

69 CANAL VIS

70 Reflectividad depende de: Intensidad radiación incidente Factores geo- y radiométricos Naturaleza del cuerpo: mayor espesor y concentración, mayor reflectividad

71

72 CANAL VIS Mar.- Muy mal reflector Tierra.- Mal reflector (excepciones) Nubes.- Buenos reflectores (mejor cuanto más espesas)

73 CANAL VIS Alta reflectividad.- Zonas blancas Baja reflectividad.- Zonas oscuras

74

75

76 CANAL VIS VENTAJAS: Fácil interpretación Buenos contrastes Tierra-mar Bordes bien definidos

77 CANAL VIS INCONVENIENTES: Sólo imágenes diurnas No detecta capas múltiples No puede determinar alturas

78 CANAL IR Radiación térmica.- Depende de la Temperatura (T) de cada cuerpo. Sistema Tierra-Atmósfera.- Radiación en el Infrarrojo (IR) Atmósfera.- T desciende con la altura Según T distinto color

79 CANAL IR T alta.- Colores oscuros T baja.- Colores claros Cuanto más oscuro más caliente

80

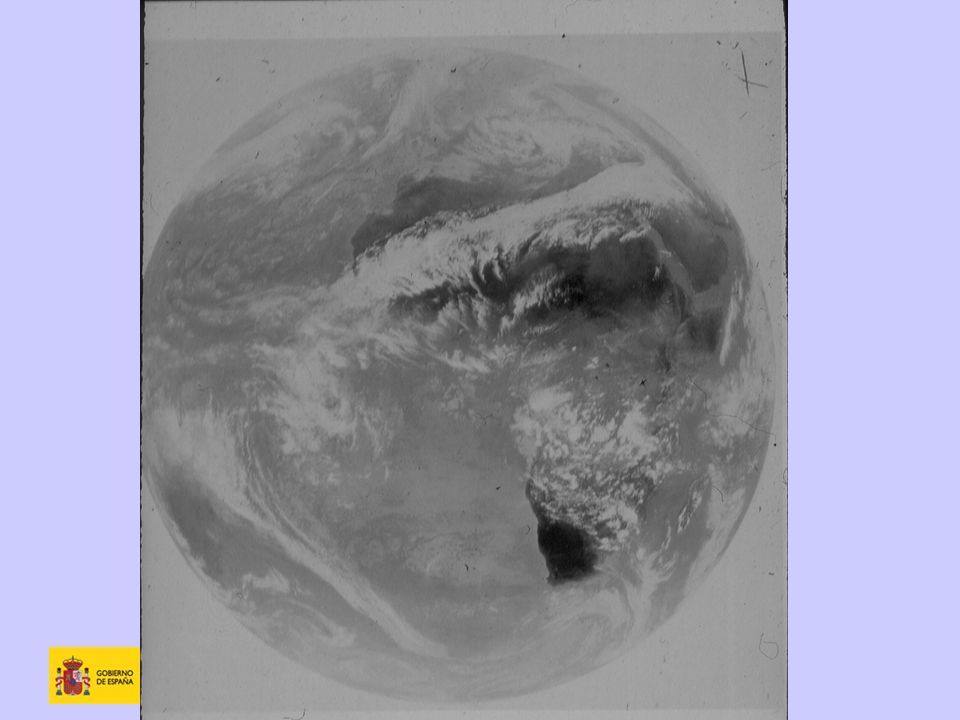

81

82 CANAL IR VENTAJAS: Detecta capas múltiples Detecta bien las nubes delgadas y frías Podemos detectar variaciones en la temperatura de la superficie del mar (SST)

83 CANAL IR INCONVENIENTES: Niebla y nubes bajas indistinguibles Débil contraste entre niebla y Tierra Variación contrastes Tierra-mar

84 DESCARGAS ELÉCTRICAS

85 Observación de la atmósfera: descargas eléctricas Estaciones de radiodetección que alimentan al Sistema de Alerta Por Impacto de Rayos (SAPIR).

86

87 Fuente: El valor de la información sobre la electricidad atmosférica. Francisco Pérez Puebla, AEMet, fperez@inm.es

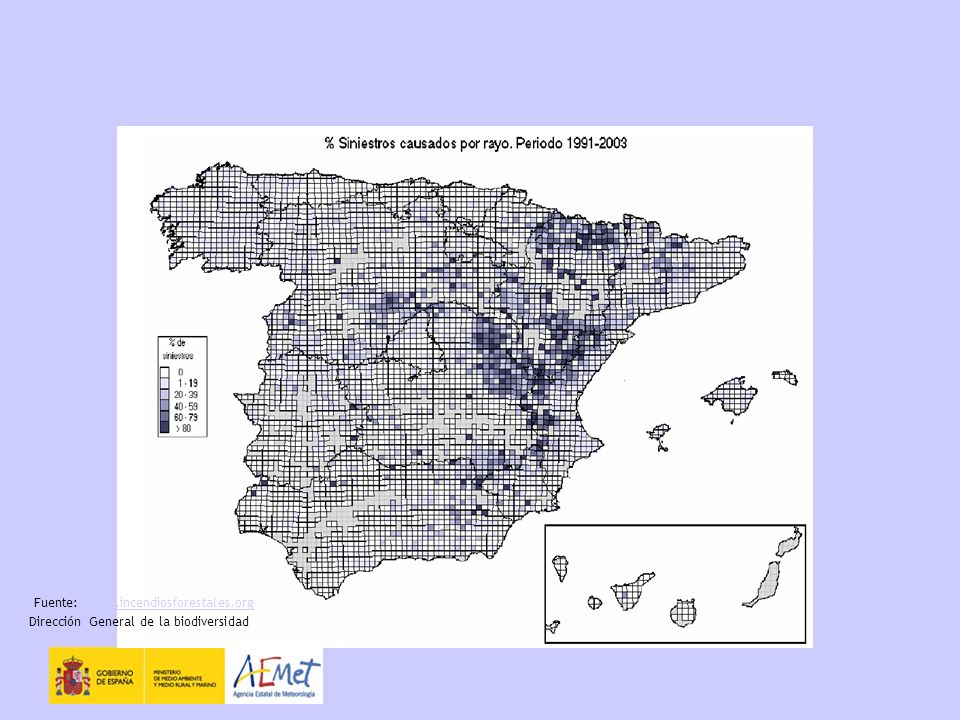

88 Fuente: www.incendiosforestales.orgwww.incendiosforestales.org Dirección General de la biodiversidad

89 DESCARGAS ELÉCTRICAS

90

91 RADARES

92

93

94

95 Red de radares de la AEMet

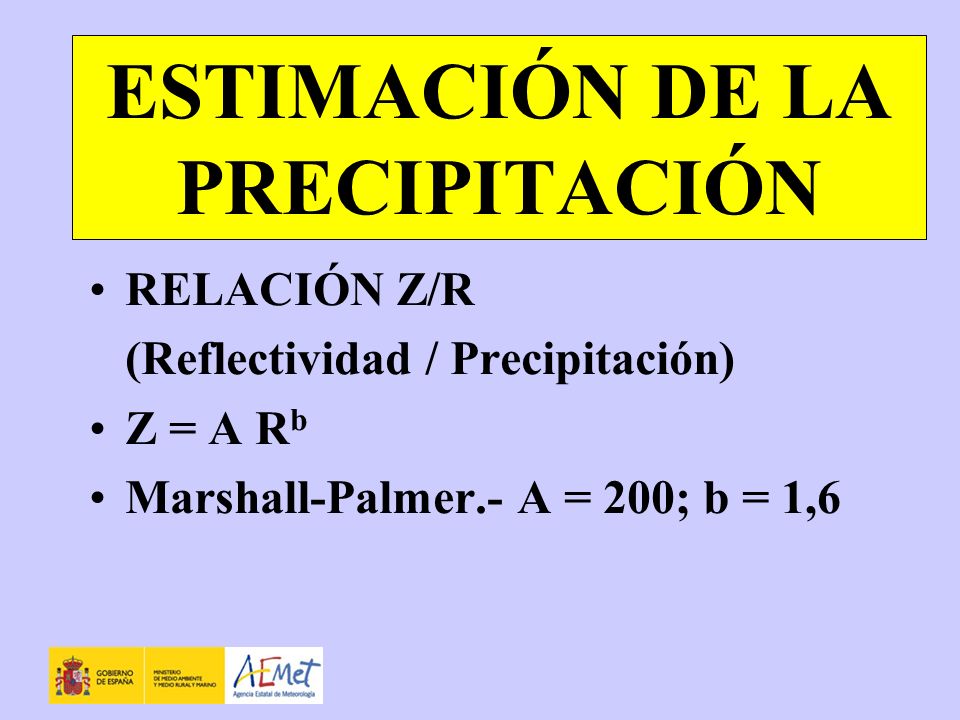

96 ESTIMACIÓN DE LA PRECIPITACIÓN RELACIÓN Z/R (Reflectividad / Precipitación) Z = A R b Marshall-Palmer.- A = 200; b = 1,6

97 17 de octubre de 2006 06 UTC Radar + Satélite

98 FENÓMENOS ADVERSOS METEOALERTA: RED EUROPEA (meteoalarm)

99 FENÓMENOS ADVERSOS CÓDIGO DE COLORES COMÚN: –Verde.- No existe riesgo meteorológico –Amarillo.- No riesgo general; sí para actividades o localizaciones concretas –Naranja.- Riesgo importante –Rojo.- Riesgo meteorológico extremo

100 FENÓMENOS ADVERSOS VARIABLES METEOROLÓGICAS: Lluvias y nevadas Vientos Tormentas Temperaturas máximas y mínimas Nieblas Aludes y deshielos Olas de frío y de calor Tormenta tropical Otras (Galernas, costeros, rissagas…)

101 FENÓMENOS ADVERSOS ZONAS Cada comunidad establece sus zonas. Madrid: Sierra de Madrid Metropolitana Sur y Vegas de Madrid

102 FENÓMENOS ADVERSOS UMBRALES Criterios climatológicos (estadísticos) Criterios de adversidad Discusión con usuarios (Protección civil)

103 FENÓMENOS ADVERSOS BOLETÍN DE AVISO Web / WOSP72 LEMC / WOSP80 LEMM Variables meteorológicas por separado Delimitación espacial y temporal
