PROCESOS TERMODINAMICOS

Presentación del tema: "PROCESOS TERMODINAMICOS"— Transcripción de la presentación:

1 PROCESOS TERMODINAMICOS
SANTIAGO BRAVO MORENO ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES

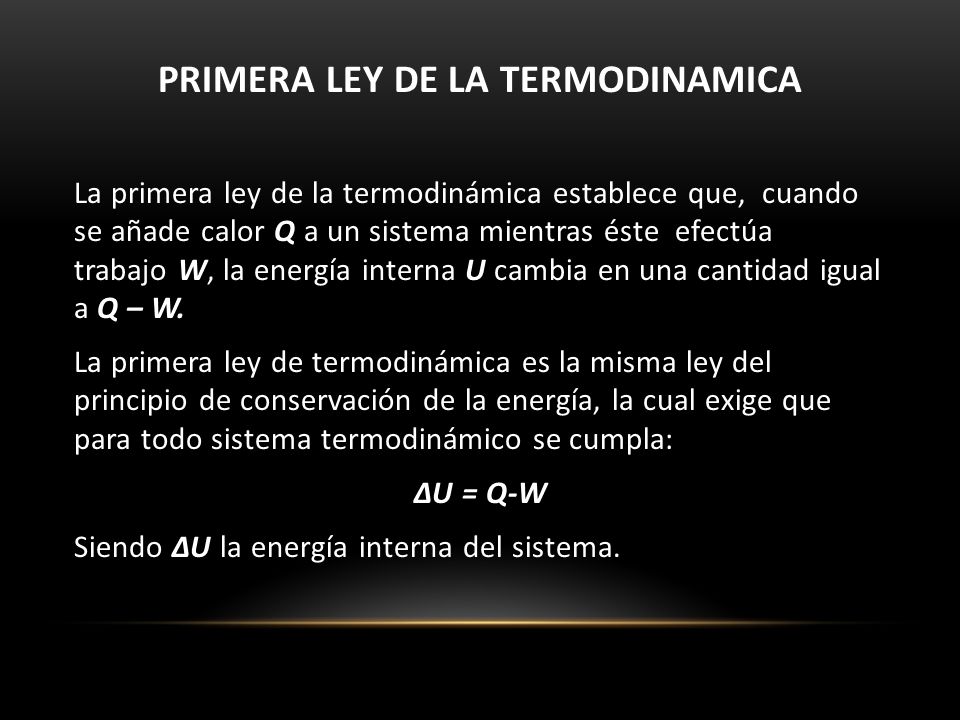

2 PRIMERA LEY DE LA TERMODINAMICA
La primera ley de la termodinámica establece que,  cuando se añade calor Q a un sistema mientras éste  efectúa trabajo W, la energía interna U cambia en una cantidad igual a Q – W.   La primera ley de termodinámica es la misma ley del principio de conservación de la energía, la cual exige que para todo sistema termodinámico se cumpla: ∆U = Q-W Siendo ∆U la energía interna del sistema.

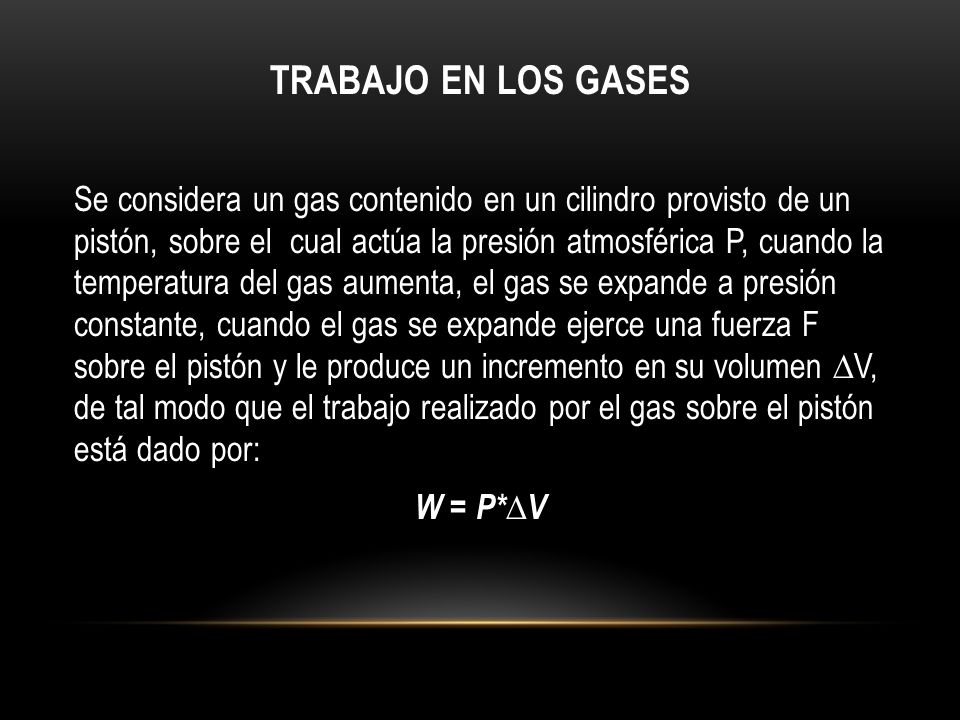

3 TRABAJO EN LOS GASES Se considera un gas contenido en un cilindro provisto de un pistón, sobre el  cual actúa la presión atmosférica P, cuando la temperatura del gas aumenta, el gas se expande a presión constante, cuando el gas se expande ejerce una fuerza F sobre el pistón y le produce un incremento en su volumen ∆V, de tal modo que el trabajo realizado por el gas sobre el pistón está dado por: W = P*∆V

4 PROCESOS TERMODINAMICOS
PROCESO ISOCORICO PROCESO ISOTERMICO PROCESO ISOBARICO

5 PROCESO ISOTERMICO En este proceso la temperatura permanece constante

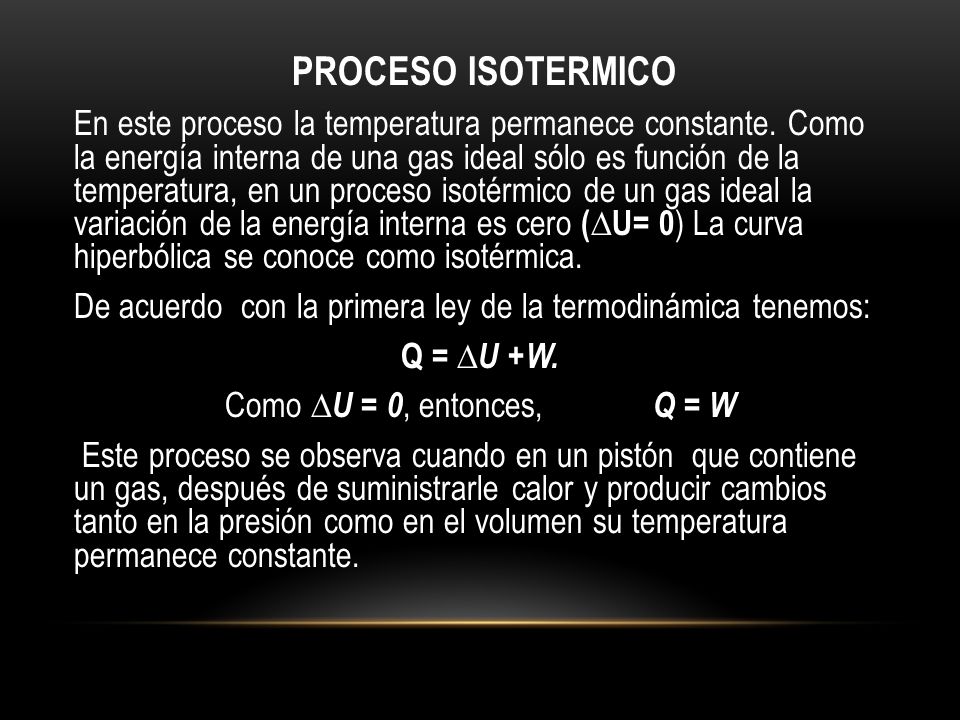

PROCESO ISOTERMICO En este proceso la temperatura permanece constante. Como la energía interna de una gas ideal sólo es función de la temperatura, en un proceso isotérmico de un gas ideal la variación de la energía interna es cero (∆U= 0) La curva hiperbólica se conoce como isotérmica. De acuerdo con la primera ley de la termodinámica tenemos: Q = ∆U +W. Como ∆U = 0, entonces, Q = W Este proceso se observa cuando en un pistón que contiene un gas, después de suministrarle calor y producir cambios tanto en la presión como en el volumen su temperatura permanece constante.

6 De acuerdo con la primera ley de la termodinámica, tenemos: Q = ∆U +W

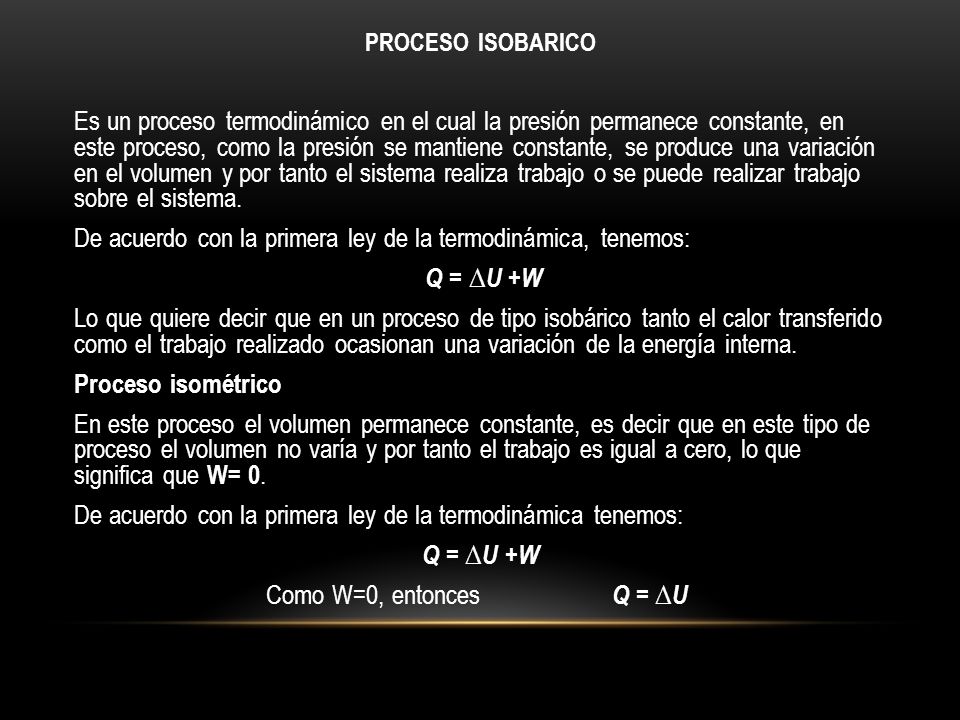

PROCESO ISOBARICO Es un proceso termodinámico en el cual la presión permanece constante, en este proceso, como la presión se mantiene constante, se produce una variación en el volumen y por tanto el sistema realiza trabajo o se puede realizar trabajo sobre el sistema. De acuerdo con la primera ley de la termodinámica, tenemos:  Q = ∆U +W Lo que quiere decir que en un proceso de tipo isobárico tanto el calor transferido como el trabajo realizado ocasionan una variación de la energía interna. Proceso isométrico En este proceso el volumen permanece constante, es decir que en este tipo de proceso el volumen no varía y por tanto el trabajo es igual a cero, lo que significa que W= 0. De acuerdo con la primera ley de la termodinámica tenemos: Q = ∆U +W Como W=0, entonces                    Q = ∆U

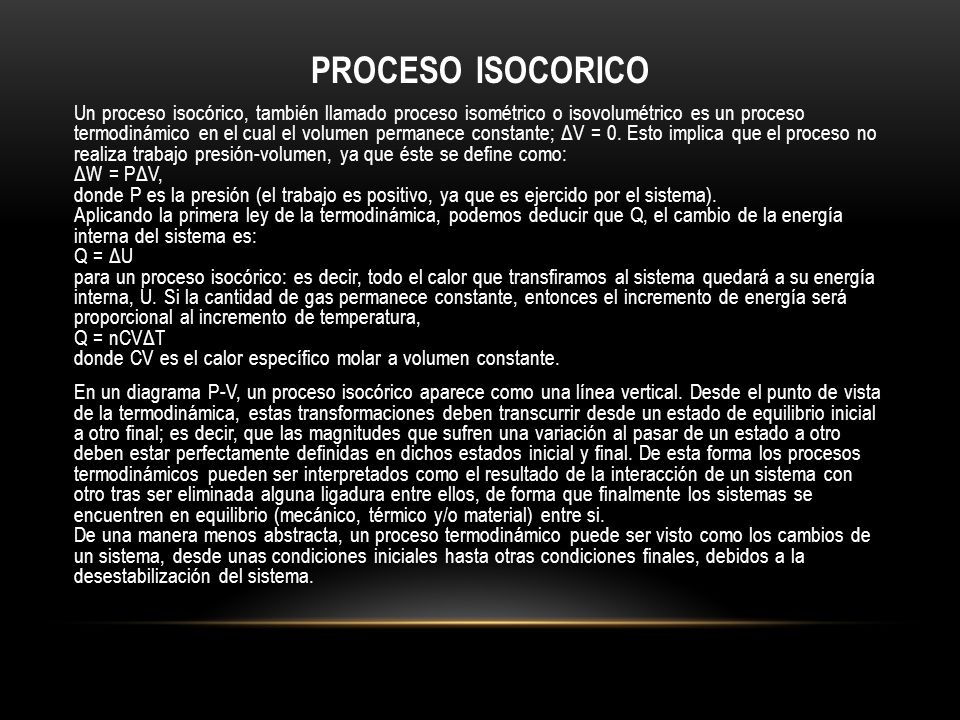

7 PROCESO ISOCORICO Un proceso isocórico, también llamado proceso isométrico o isovolumétrico es un proceso termodinámico en el cual el volumen permanece constante; ΔV = 0. Esto implica que el proceso no realiza trabajo presión-volumen, ya que éste se define como: ΔW = PΔV, donde P es la presión (el trabajo es positivo, ya que es ejercido por el sistema). Aplicando la primera ley de la termodinámica, podemos deducir que Q, el cambio de la energía interna del sistema es: Q = ΔU para un proceso isocórico: es decir, todo el calor que transfiramos al sistema quedará a su energía interna, U. Si la cantidad de gas permanece constante, entonces el incremento de energía será proporcional al incremento de temperatura, Q = nCVΔT donde CV es el calor específico molar a volumen constante. En un diagrama P-V, un proceso isocórico aparece como una línea vertical. Desde el punto de vista de la termodinámica, estas transformaciones deben transcurrir desde un estado de equilibrio inicial a otro final; es decir, que las magnitudes que sufren una variación al pasar de un estado a otro deben estar perfectamente definidas en dichos estados inicial y final. De esta forma los procesos termodinámicos pueden ser interpretados como el resultado de la interacción de un sistema con otro tras ser eliminada alguna ligadura entre ellos, de forma que finalmente los sistemas se encuentren en equilibrio (mecánico, térmico y/o material) entre si. De una manera menos abstracta, un proceso termodinámico puede ser visto como los cambios de un sistema, desde unas condiciones iniciales hasta otras condiciones finales, debidos a la desestabilización del sistema.

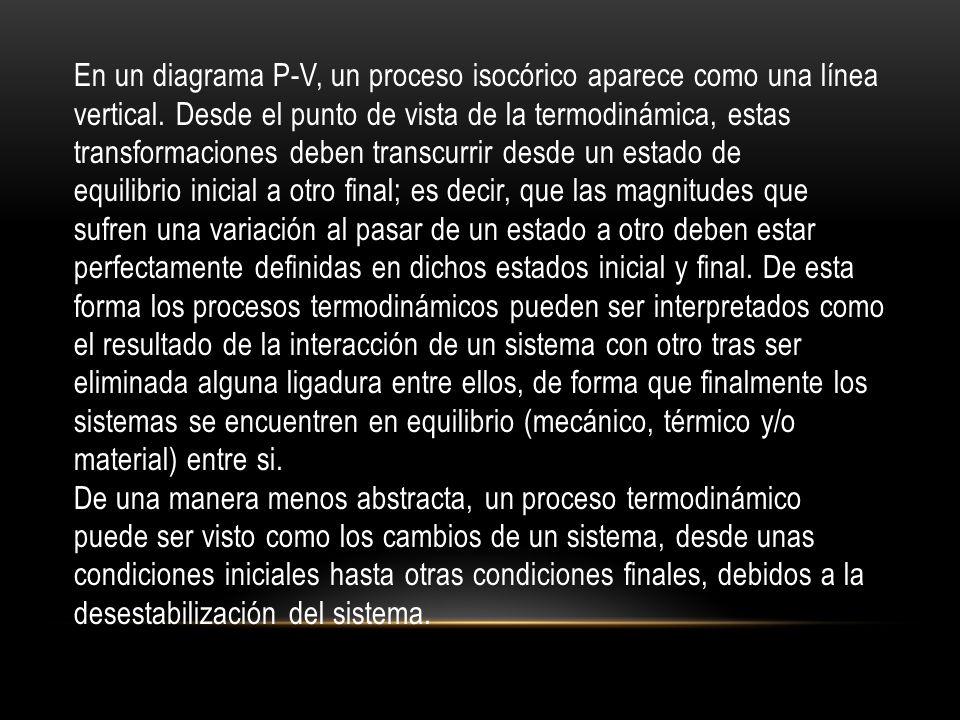

8 En un diagrama P-V, un proceso isocórico aparece como una línea vertical. Desde el punto de vista de la termodinámica, estas transformaciones deben transcurrir desde un estado de equilibrio inicial a otro final; es decir, que las magnitudes que sufren una variación al pasar de un estado a otro deben estar perfectamente definidas en dichos estados inicial y final. De esta forma los procesos termodinámicos pueden ser interpretados como el resultado de la interacción de un sistema con otro tras ser eliminada alguna ligadura entre ellos, de forma que finalmente los sistemas se encuentren en equilibrio (mecánico, térmico y/o material) entre si. De una manera menos abstracta, un proceso termodinámico puede ser visto como los cambios de un sistema, desde unas condiciones iniciales hasta otras condiciones finales, debidos a la desestabilización del sistema.

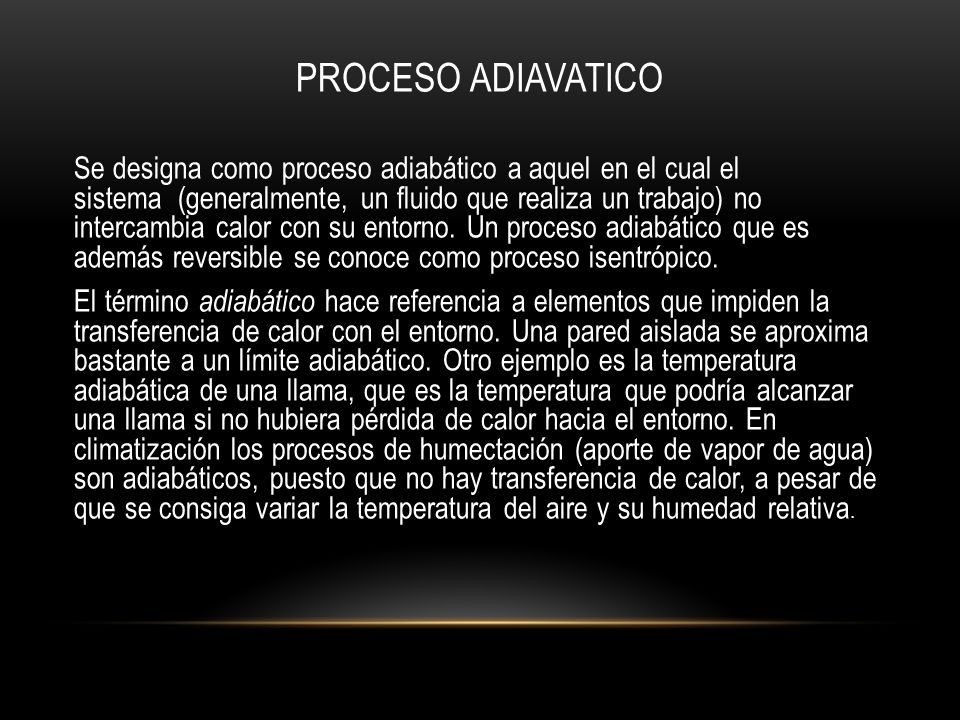

9 PROCESO ADIAVATICO Se designa como proceso adiabático a aquel en el cual el sistema  (generalmente, un fluido que realiza un trabajo) no intercambia calor con su entorno. Un proceso adiabático que es además reversible se conoce como proceso isentrópico. El término adiabático hace referencia a elementos que impiden la transferencia de calor con el entorno. Una pared aislada se aproxima bastante a un límite adiabático. Otro ejemplo es la temperatura adiabática de una llama, que es la temperatura que podría alcanzar una llama si no hubiera pérdida de calor hacia el entorno. En climatización los procesos de humectación (aporte de vapor de agua) son adiabáticos, puesto que no hay transferencia de calor, a pesar de que se consiga variar la temperatura del aire y su humedad relativa.

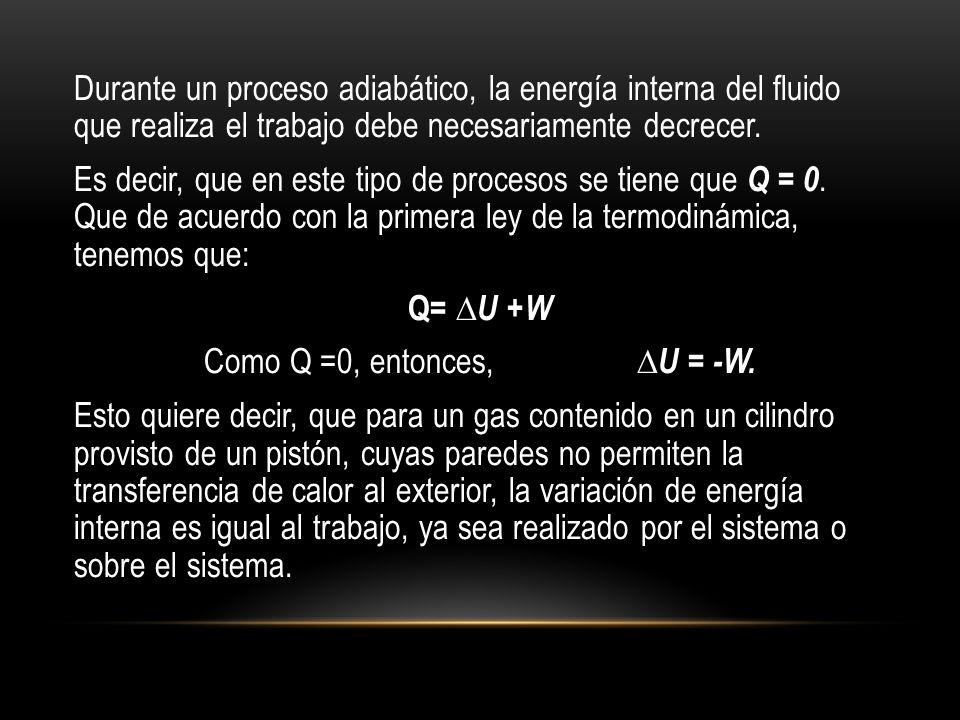

10 Durante un proceso adiabático, la energía interna del fluido que realiza el trabajo debe necesariamente decrecer. Es decir, que en este tipo de procesos se tiene que Q = 0. Que de acuerdo con la primera ley de la termodinámica, tenemos que: Q= ∆U +W Como Q =0, entonces, ∆U = -W. Esto quiere decir, que para un gas contenido en un cilindro provisto de un pistón, cuyas paredes no permiten la transferencia de calor al exterior, la variación de energía interna es igual al trabajo, ya sea realizado por el sistema o sobre el sistema.
