1 Capa de Red Norma Rebeca Monsalve Andrade

2 Funciones Direccionamiento Encapsulación Enrutamiento Desencapsulación 172.18.20.3/24 172.18.50.3/24

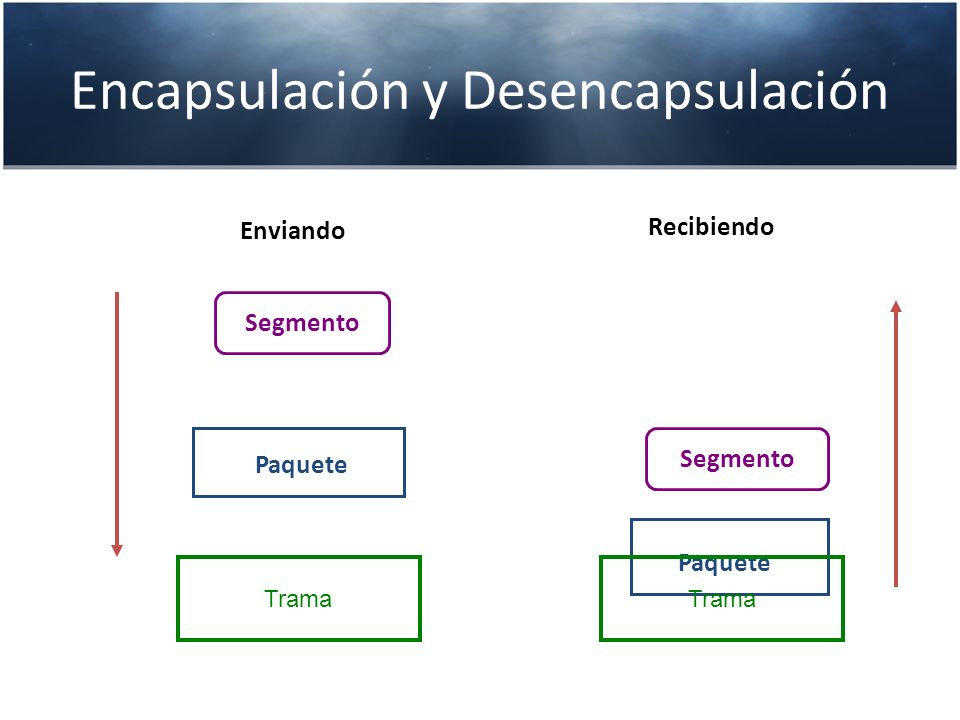

3 Encapsulación y Desencapsulación Segmento Enviando Recibiendo Paquete Trama

4 Protocolo IP

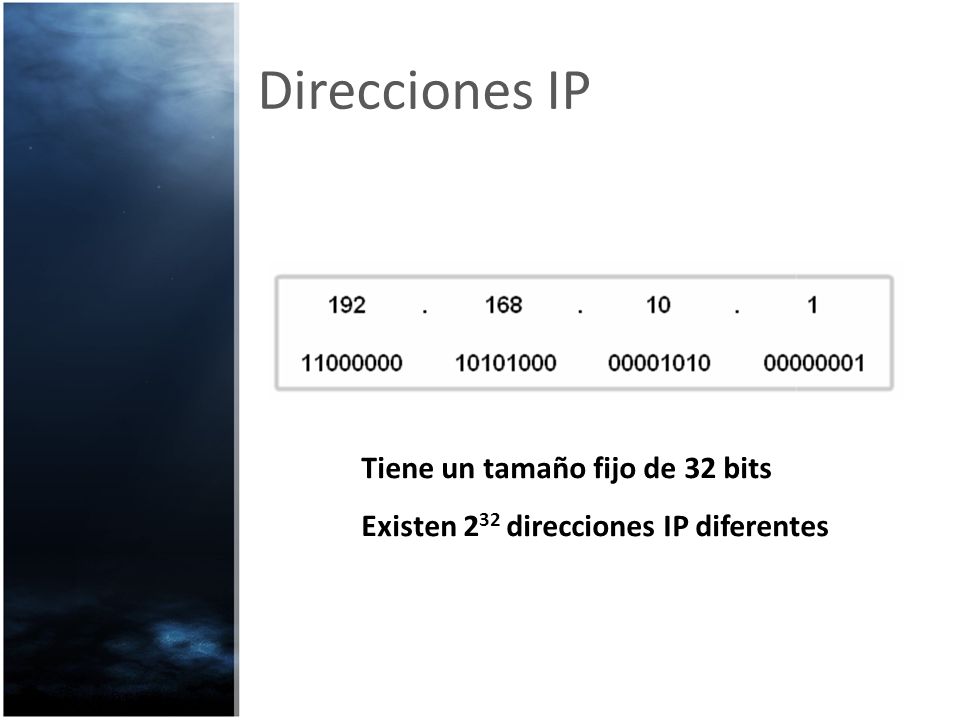

5 Direcciones IP Tiene un tamaño fijo de 32 bits Existen 2 32 direcciones IP diferentes

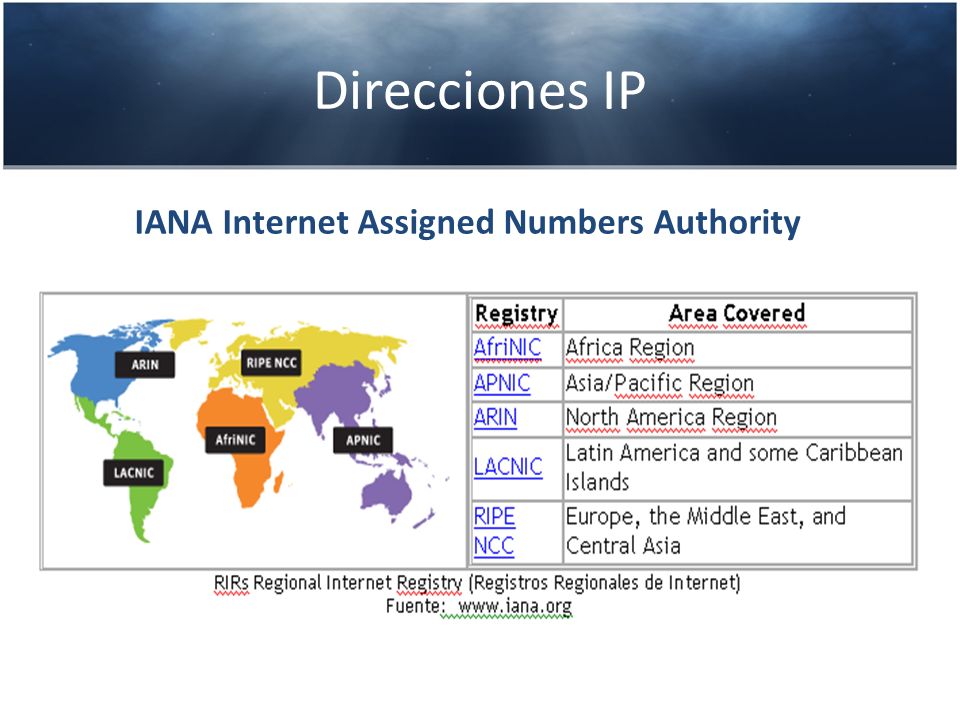

6 Direcciones IP IANA Internet Assigned Numbers Authority

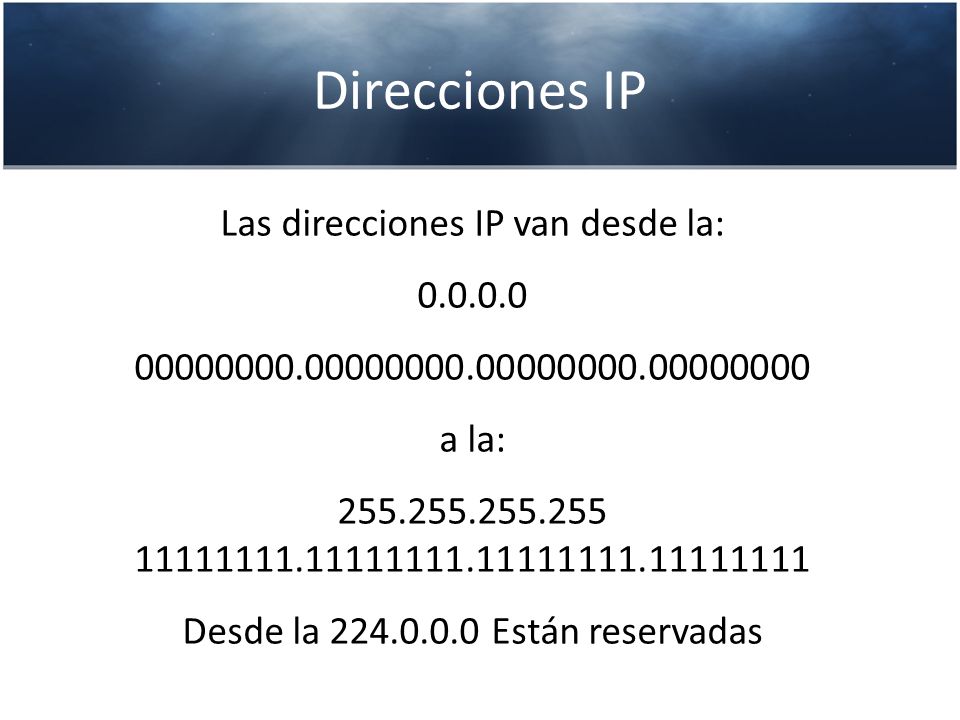

7 Direcciones IP Las direcciones IP van desde la: 0.0.0.0 00000000.00000000.00000000.00000000 a la: 255.255.255.255 11111111.11111111.11111111.11111111 Desde la 224.0.0.0 Están reservadas

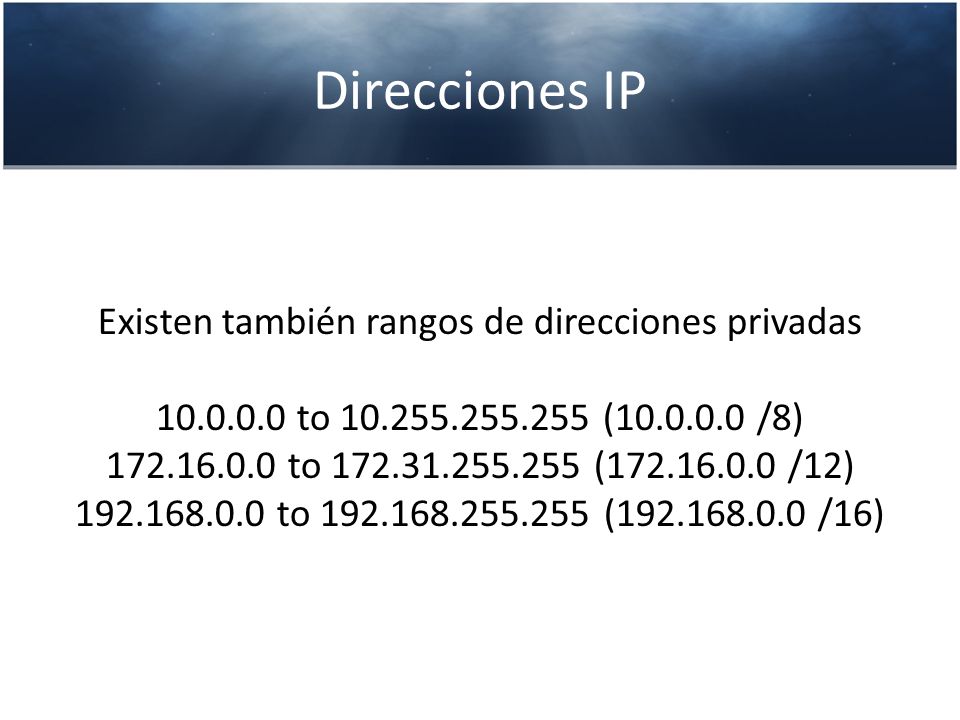

8 Direcciones IP Existen también rangos de direcciones privadas 10.0.0.0 to 10.255.255.255 (10.0.0.0 /8) 172.16.0.0 to 172.31.255.255 (172.16.0.0 /12) 192.168.0.0 to 192.168.255.255 (192.168.0.0 /16)

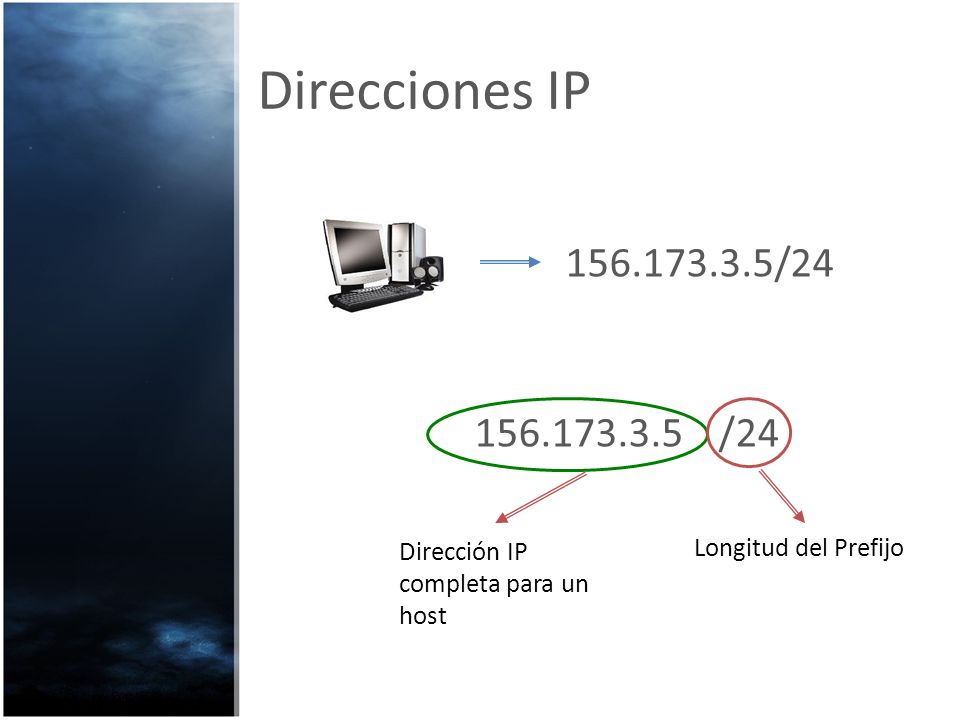

9 Direcciones IP 156.173.3.5 /24 Dirección IP completa para un host Longitud del Prefijo 156.173.3.5/24

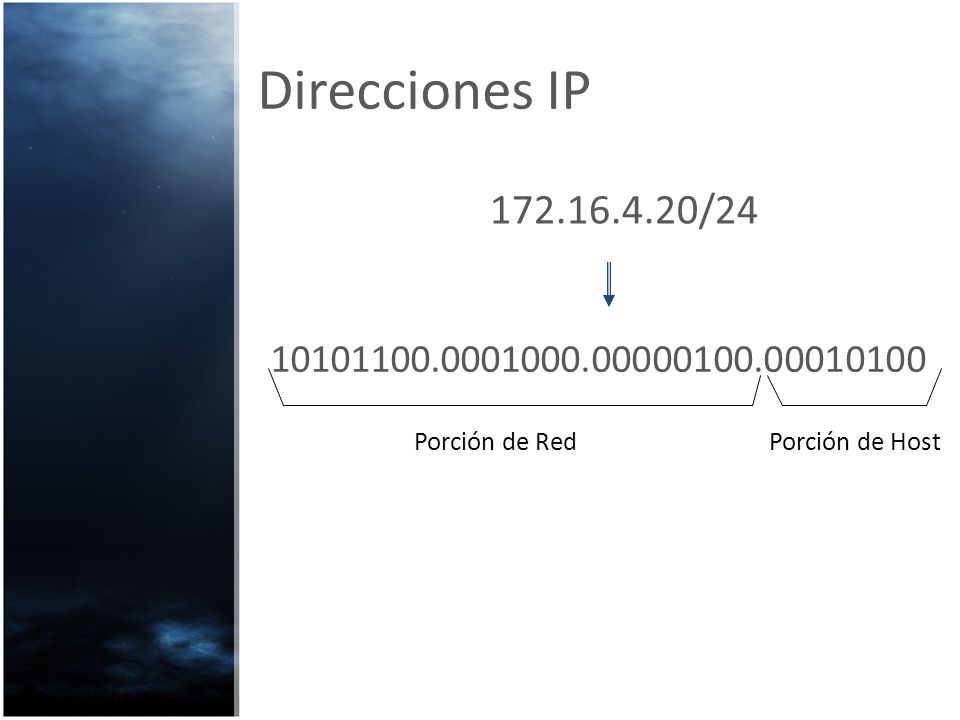

10 Direcciones IP 172.16.4.20/24 10101100.0001000.00000100.00010100 Porción de RedPorción de Host

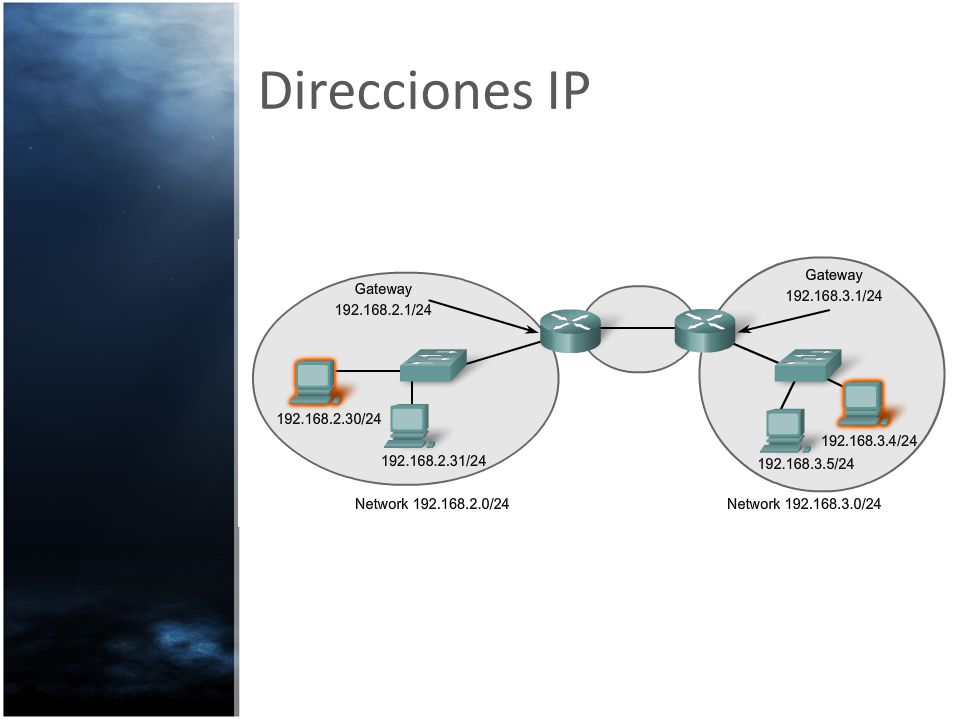

11 Direcciones IP

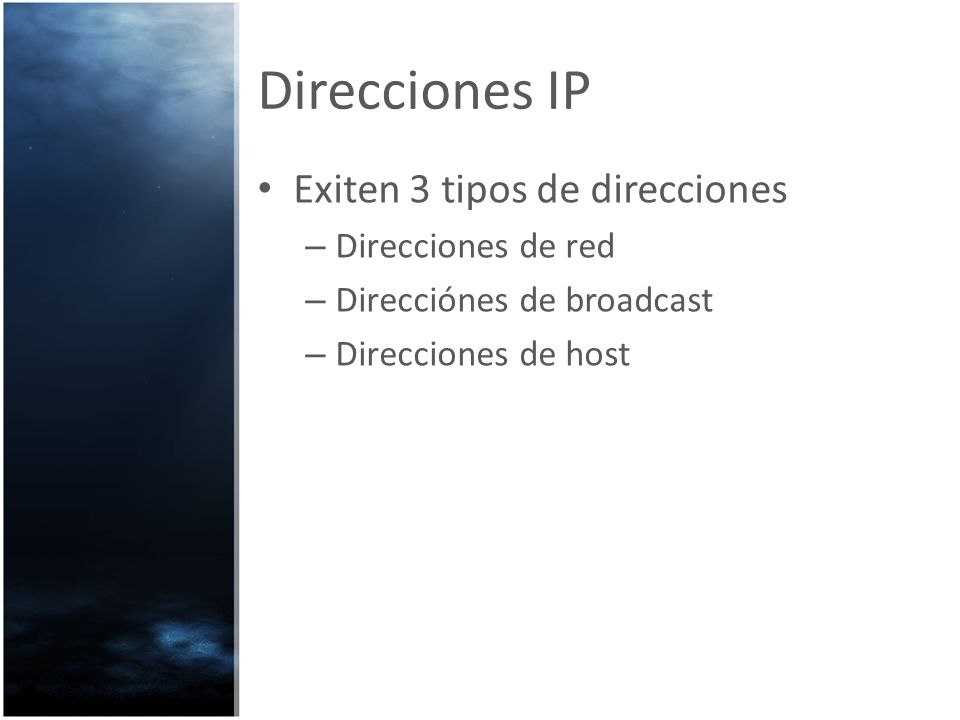

12 Exiten 3 tipos de direcciones – Direcciones de red – Direcciónes de broadcast – Direcciones de host

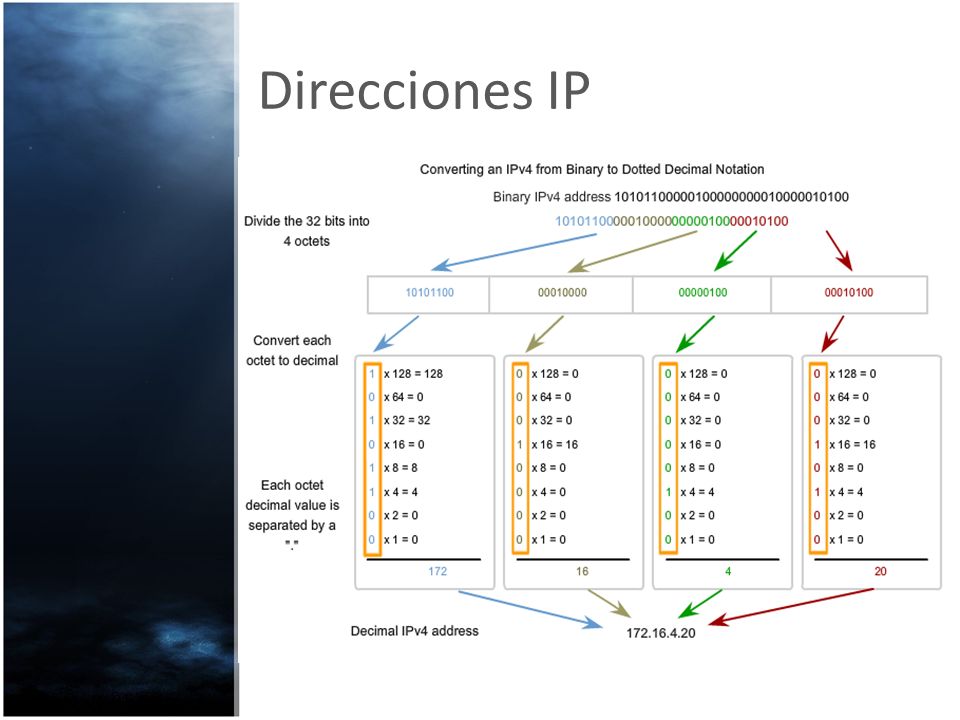

13 Direcciones IP

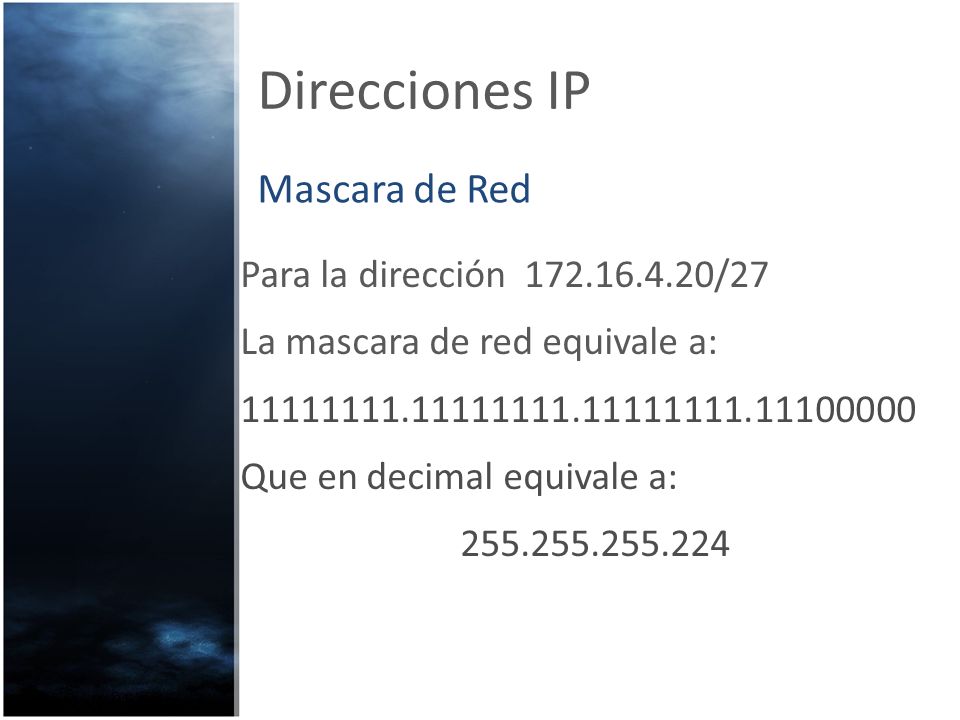

14 Mascara de Red Para la dirección 172.16.4.20/27 La mascara de red equivale a: 11111111.11111111.11111111.11100000 Que en decimal equivale a: 255.255.255.224

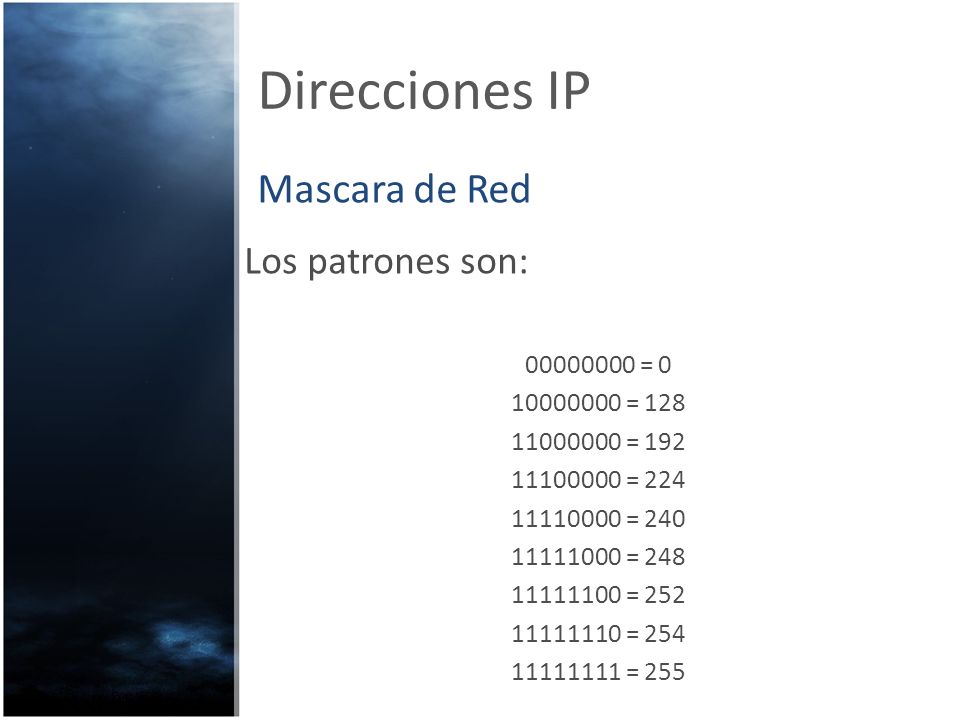

15 Direcciones IP Mascara de Red Los patrones son: 00000000 = 0 10000000 = 128 11000000 = 192 11100000 = 224 11110000 = 240 11111000 = 248 11111100 = 252 11111110 = 254 11111111 = 255

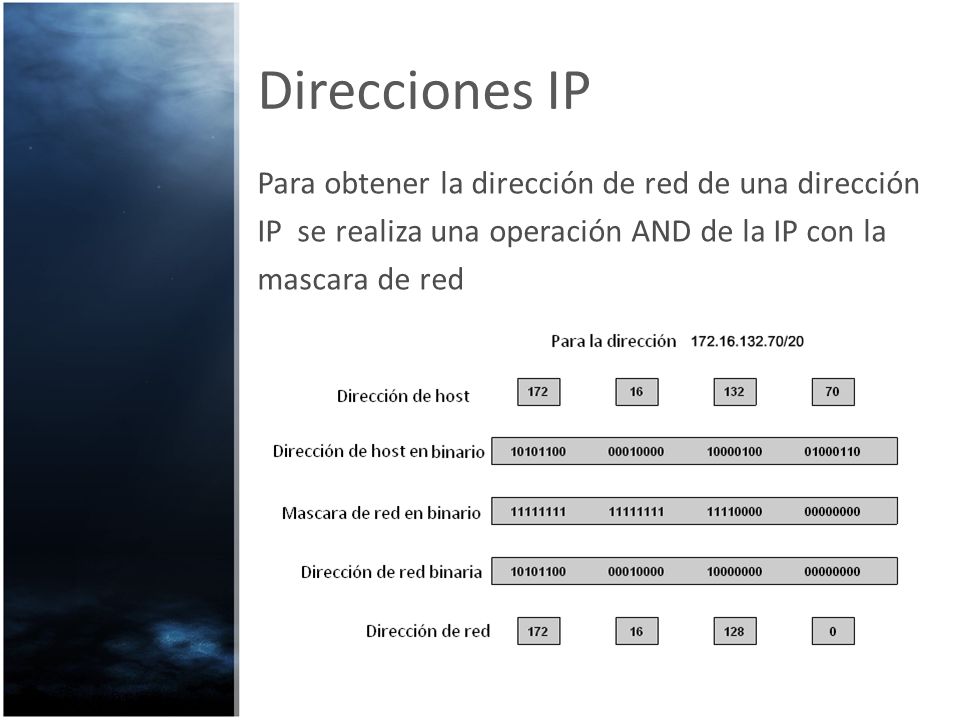

16 Direcciones IP Para obtener la dirección de red de una dirección IP se realiza una operación AND de la IP con la mascara de red

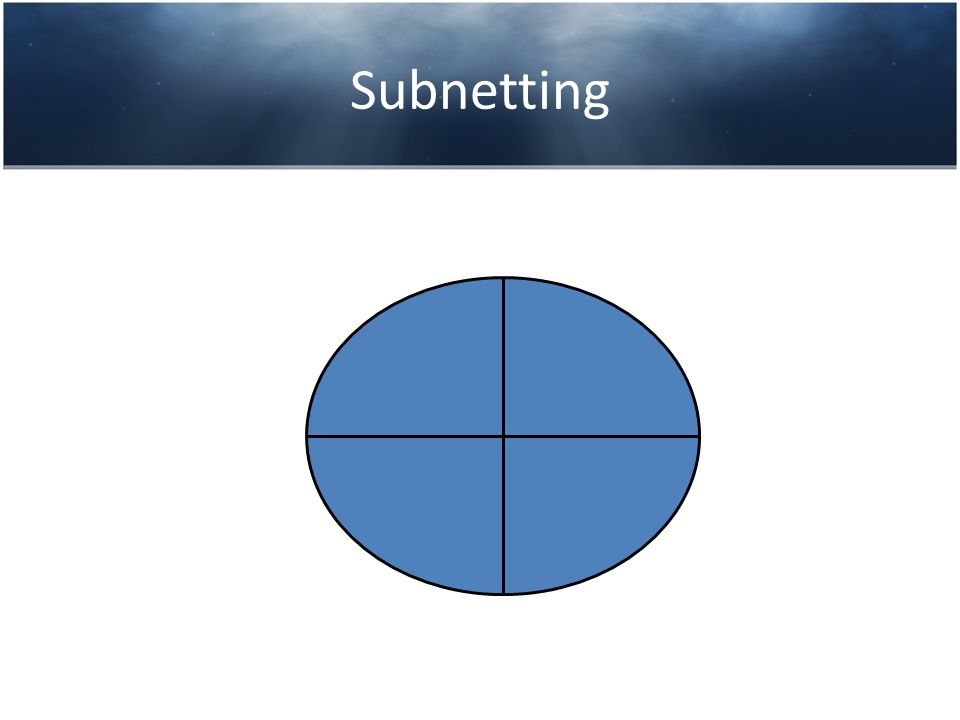

17 Subnetting

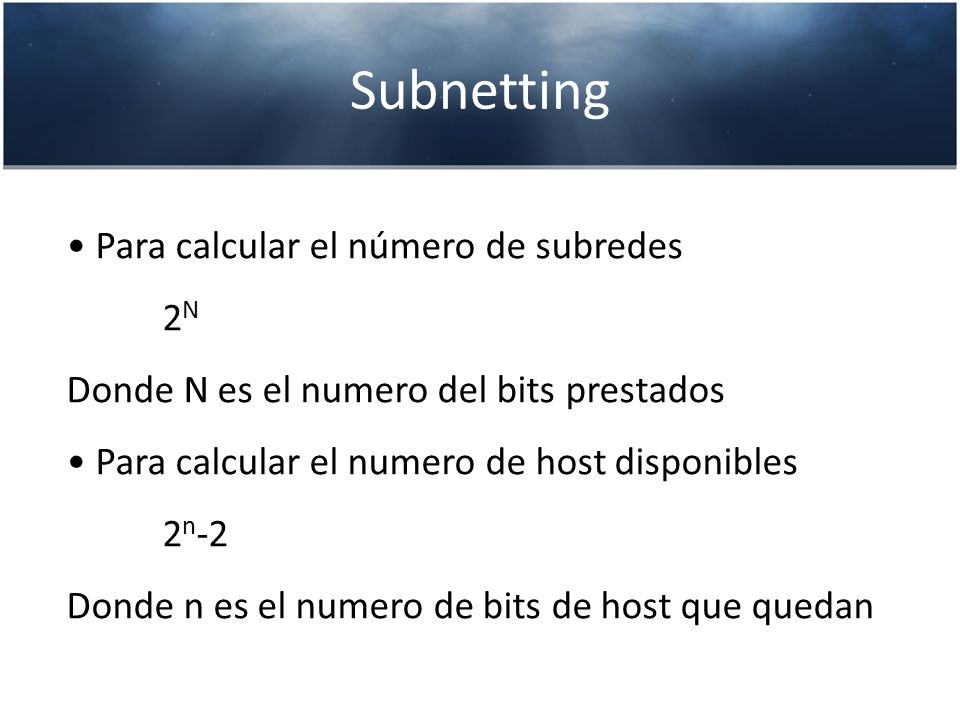

18 Para calcular el número de subredes 2 N Donde N es el numero del bits prestados Para calcular el numero de host disponibles 2 n -2 Donde n es el numero de bits de host que quedan

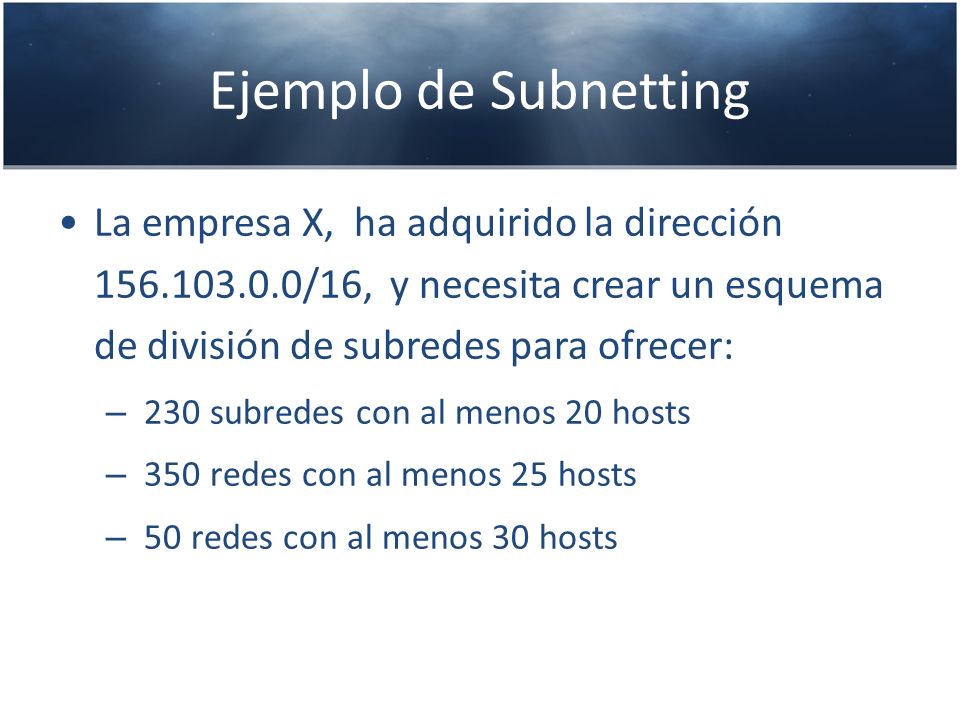

19 Ejemplo de Subnetting La empresa X, ha adquirido la dirección 156.103.0.0/16, y necesita crear un esquema de división de subredes para ofrecer: – 230 subredes con al menos 20 hosts – 350 redes con al menos 25 hosts – 50 redes con al menos 30 hosts

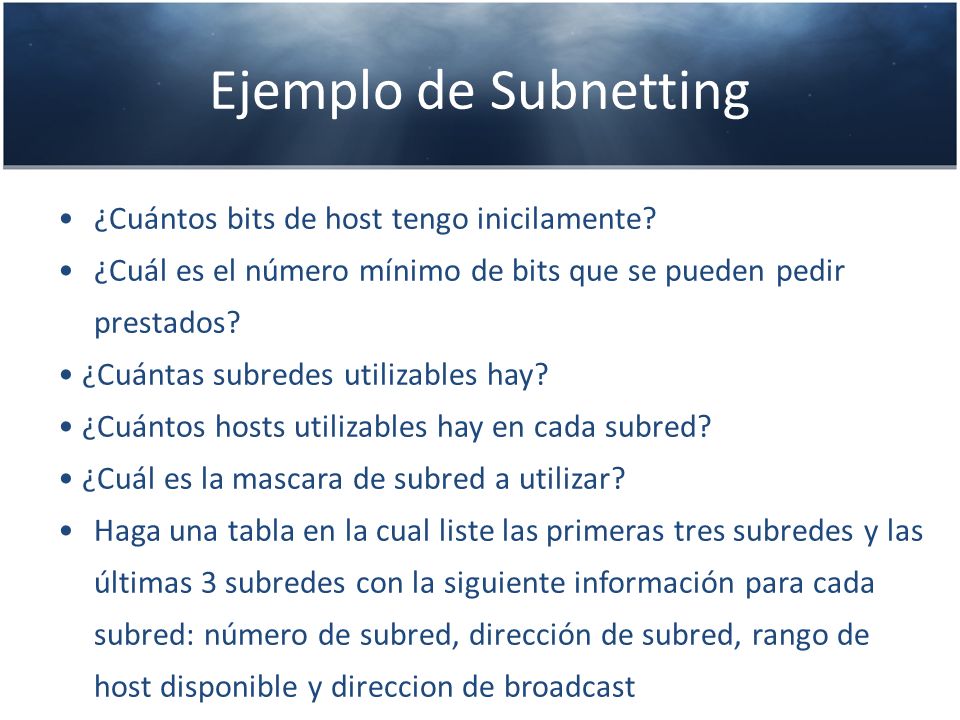

20 Ejemplo de Subnetting ¿Cuántos bits de host tengo inicilamente? ¿Cuál es el número mínimo de bits que se pueden pedir prestados? ¿Cuántas subredes utilizables hay? ¿Cuántos hosts utilizables hay en cada subred? ¿Cuál es la mascara de subred a utilizar? Haga una tabla en la cual liste las primeras tres subredes y las últimas 3 subredes con la siguiente información para cada subred: número de subred, dirección de subred, rango de host disponible y direccion de broadcast

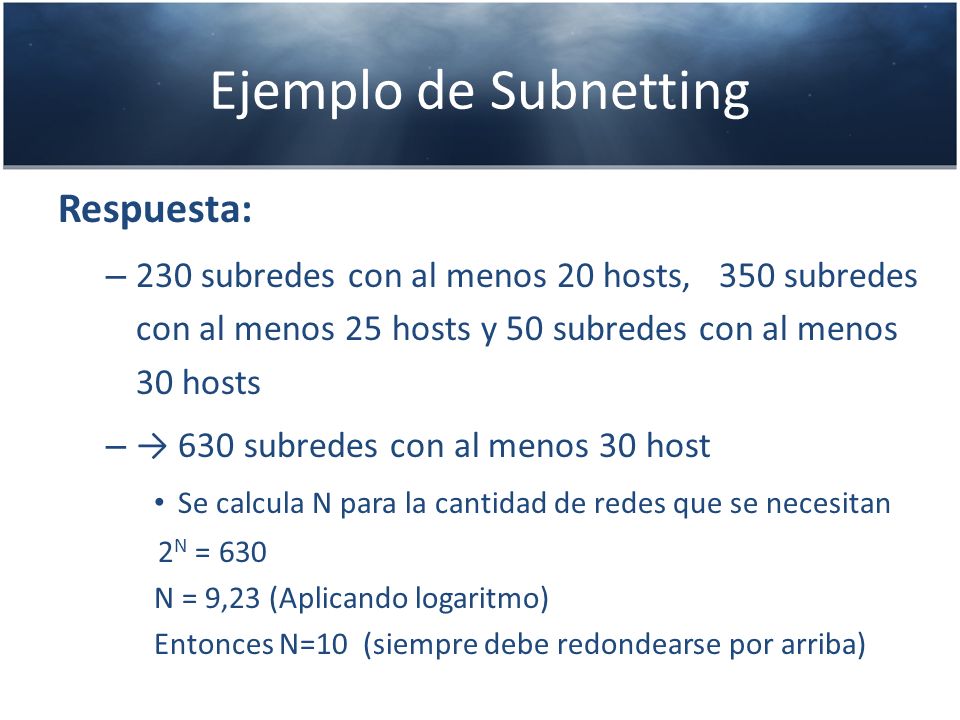

21 Ejemplo de Subnetting Respuesta: – 230 subredes con al menos 20 hosts, 350 subredes con al menos 25 hosts y 50 subredes con al menos 30 hosts – → 630 subredes con al menos 30 host Se calcula N para la cantidad de redes que se necesitan 2 N = 630 N = 9,23 (Aplicando logaritmo) Entonces N=10 (siempre debe redondearse por arriba)

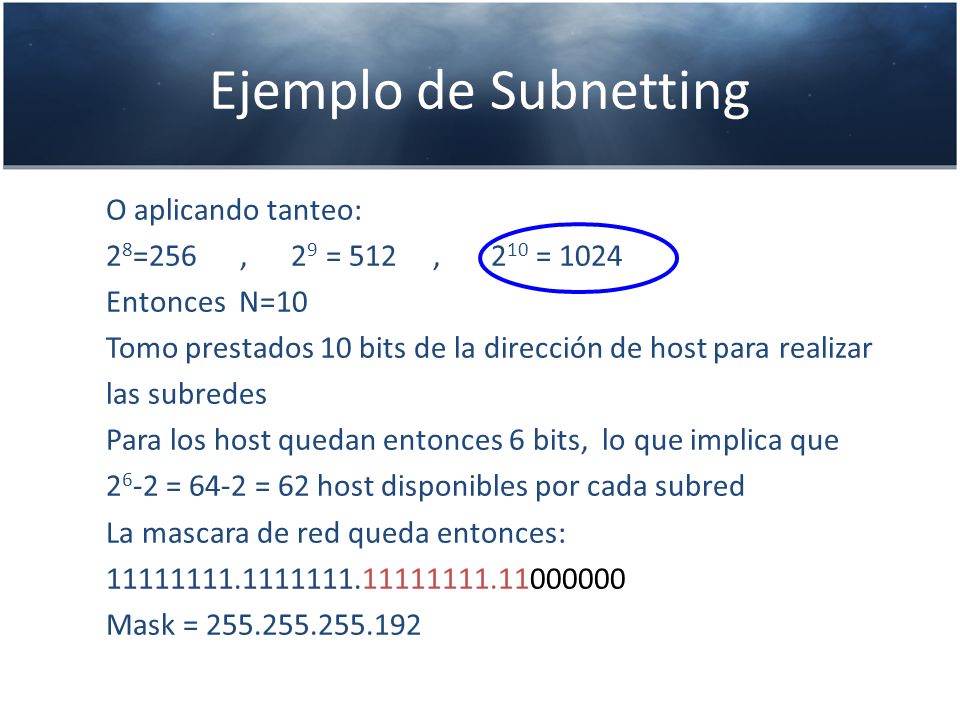

22 Ejemplo de Subnetting O aplicando tanteo: 2 8 =256, 2 9 = 512, 2 10 = 1024 Entonces N=10 Tomo prestados 10 bits de la dirección de host para realizar las subredes Para los host quedan entonces 6 bits, lo que implica que 2 6 -2 = 64-2 = 62 host disponibles por cada subred La mascara de red queda entonces: 11111111.1111111.11111111.11000000 Mask = 255.255.255.192

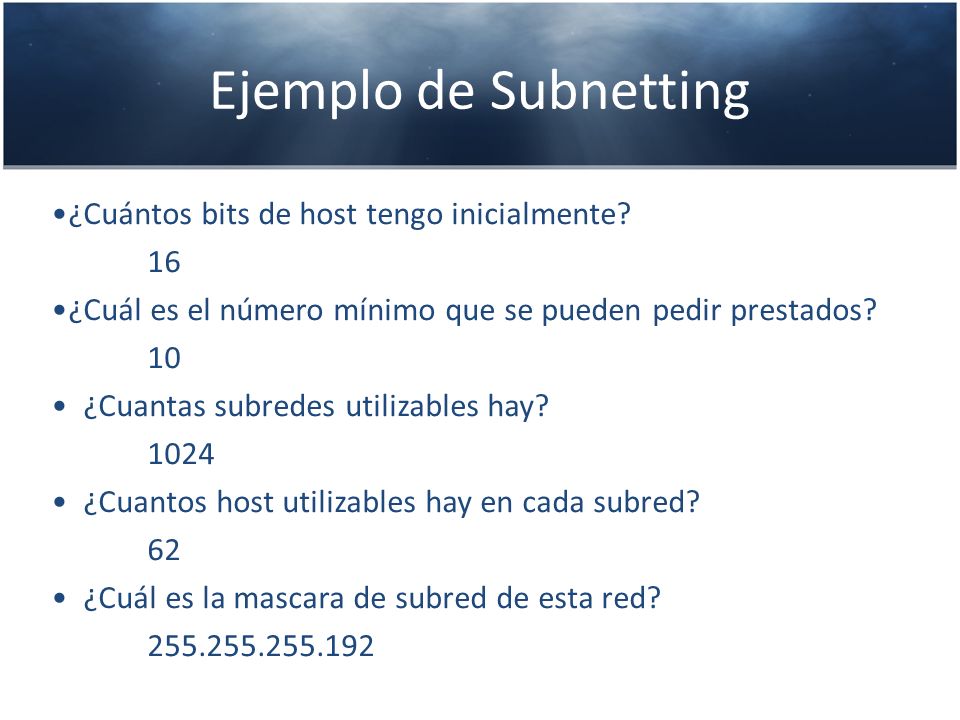

23 Ejemplo de Subnetting ¿Cuántos bits de host tengo inicialmente? 16 ¿Cuál es el número mínimo que se pueden pedir prestados? 10 ¿Cuantas subredes utilizables hay? 1024 ¿Cuantos host utilizables hay en cada subred? 62 ¿Cuál es la mascara de subred de esta red? 255.255.255.192

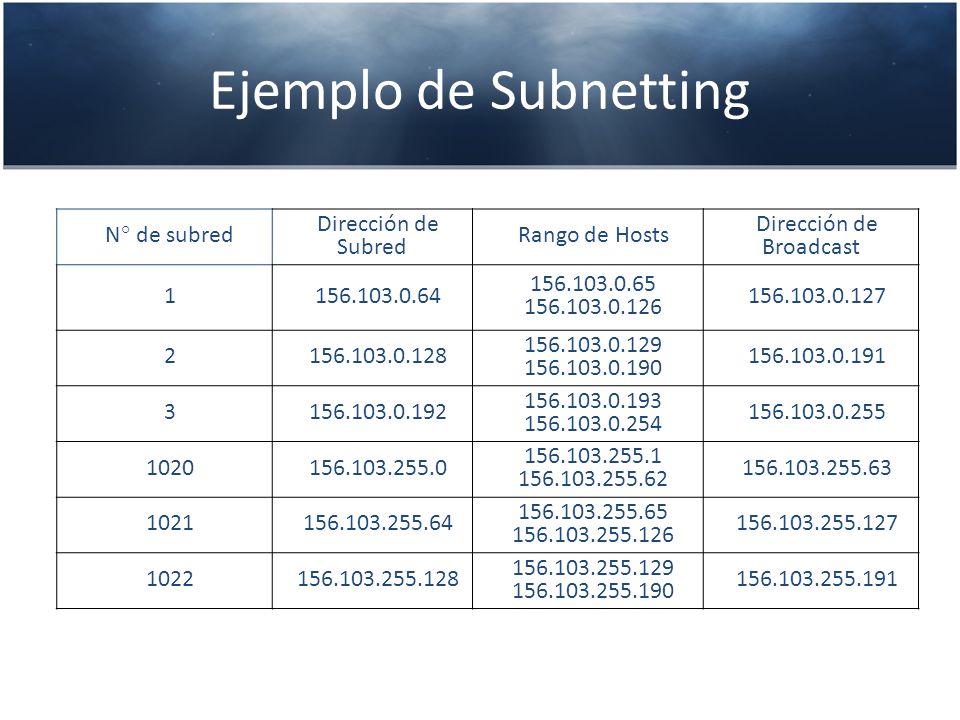

24 Ejemplo de Subnetting N° de subred Dirección de Subred Rango de Hosts Dirección de Broadcast 1156.103.0.64 156.103.0.65 156.103.0.126 156.103.0.127 2156.103.0.128 156.103.0.129 156.103.0.190 156.103.0.191 3156.103.0.192 156.103.0.193 156.103.0.254 156.103.0.255 1020156.103.255.0 156.103.255.1 156.103.255.62 156.103.255.63 1021156.103.255.64 156.103.255.65 156.103.255.126 156.103.255.127 1022156.103.255.128 156.103.255.129 156.103.255.190 156.103.255.191

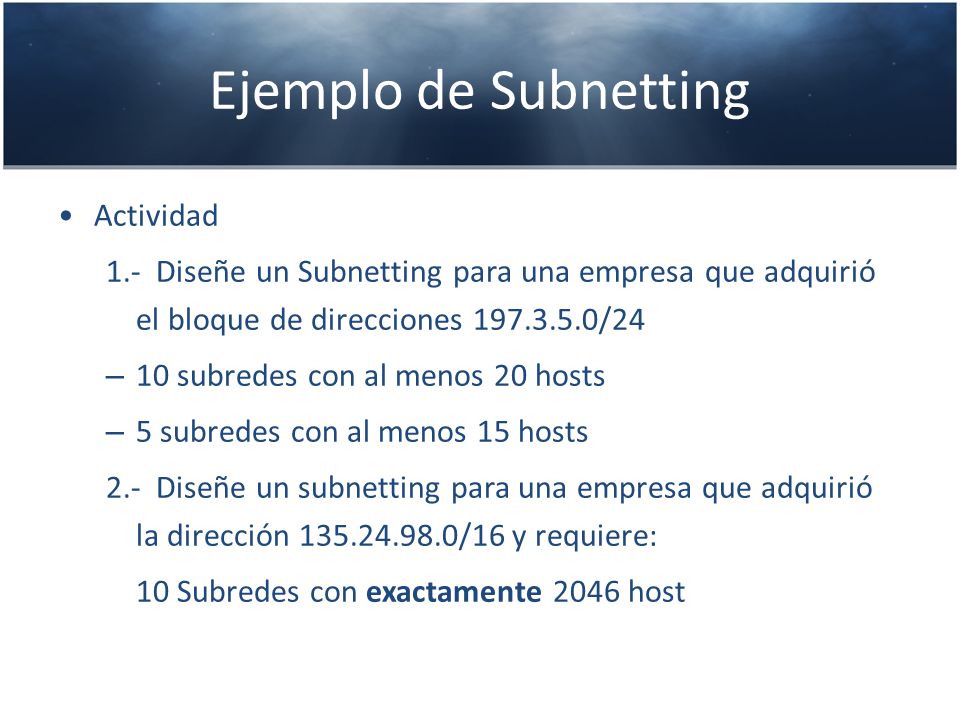

25 Ejemplo de Subnetting Actividad 1.- Diseñe un Subnetting para una empresa que adquirió el bloque de direcciones 197.3.5.0/24 – 10 subredes con al menos 20 hosts – 5 subredes con al menos 15 hosts 2.- Diseñe un subnetting para una empresa que adquirió la dirección 135.24.98.0/16 y requiere: 10 Subredes con exactamente 2046 host
