CLASIFICACIÓN DE LOS ACEROS SEGÚN SAE/AISI

Presentaciones similares


Presentación del tema: "CLASIFICACIÓN DE LOS ACEROS SEGÚN SAE/AISI"— Transcripción de la presentación:

1 CLASIFICACIÓN DE LOS ACEROS SEGÚN SAE/AISI

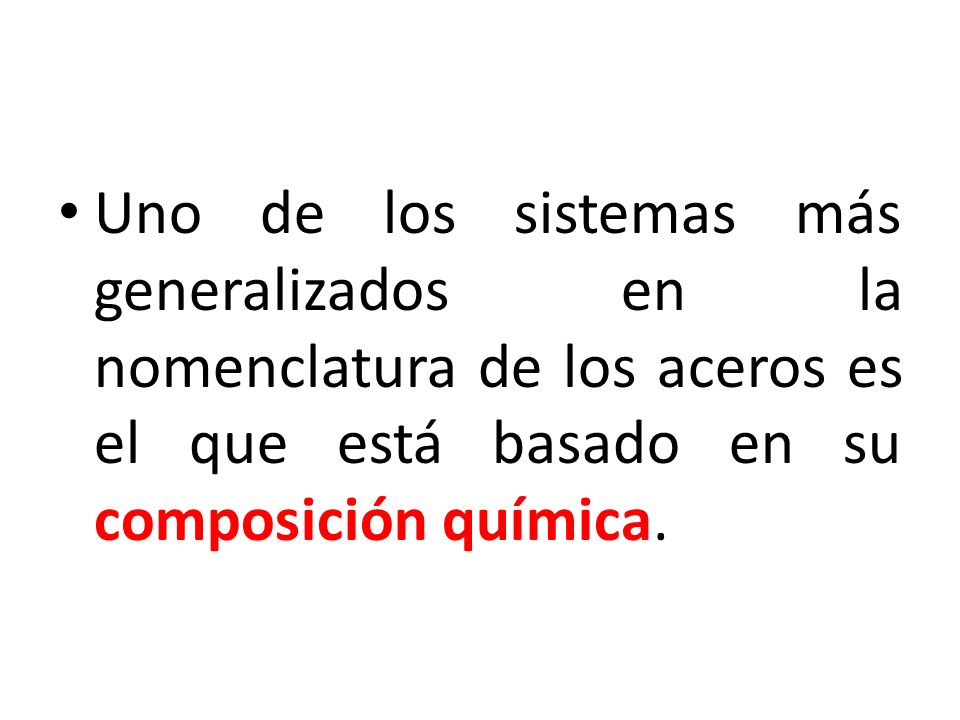

2 Uno de los sistemas más generalizados en la nomenclatura de los aceros es el que está basado en su composición química.

3 Todos los países y muchas instituciones tienen sistemas para clasificar los aceros. Entraremos a detallar un poco el sistema S.A.E - A.I.S.I de clasificación de aceros.

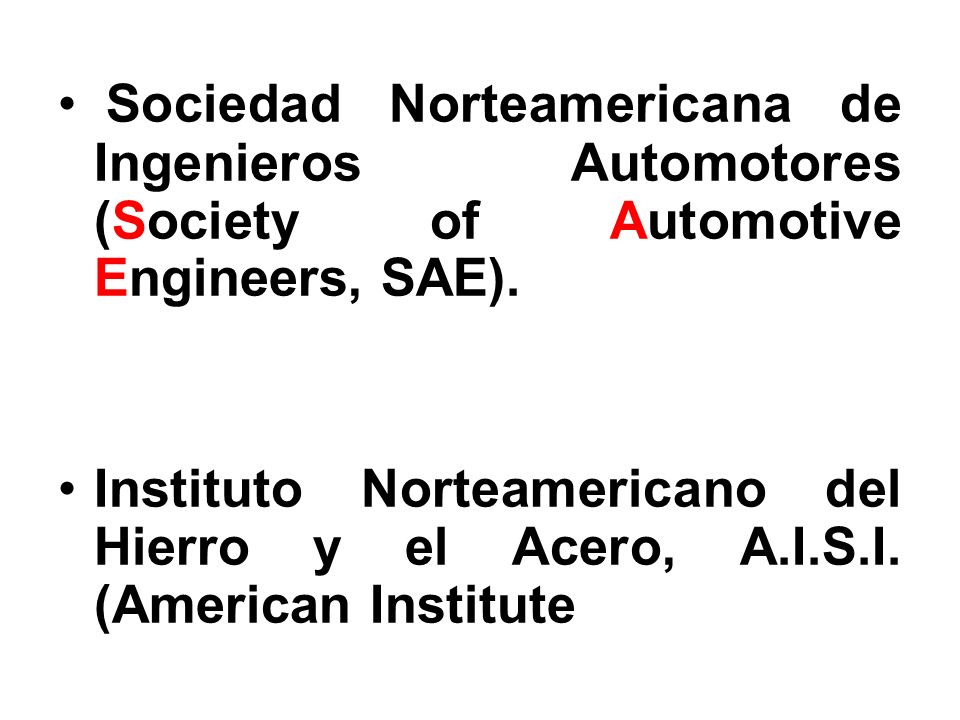

4 Sociedad Norteamericana de Ingenieros Automotores (Society of Automotive Engineers, SAE).
Instituto Norteamericano del Hierro y el Acero, A.I.S.I. (American Institute

5 La inmensa variedad de aceros que pueden obtenerse por los distintos porcentajes de carbono y sus aleaciones con elementos como el cromo, níquel, molibdeno, vanadio, etc., ha provocado la necesidad de clasificar mediante nomenclaturas especiales, que difieren según la norma o empresa que los produce para facilitar su conocimiento y designación.

6 La SAE emplea números compuestos de cuatro o cinco cifras, según los casos, cuyo ordenamiento caracteriza o individualiza un determinado acero. Acero SAE XXXX

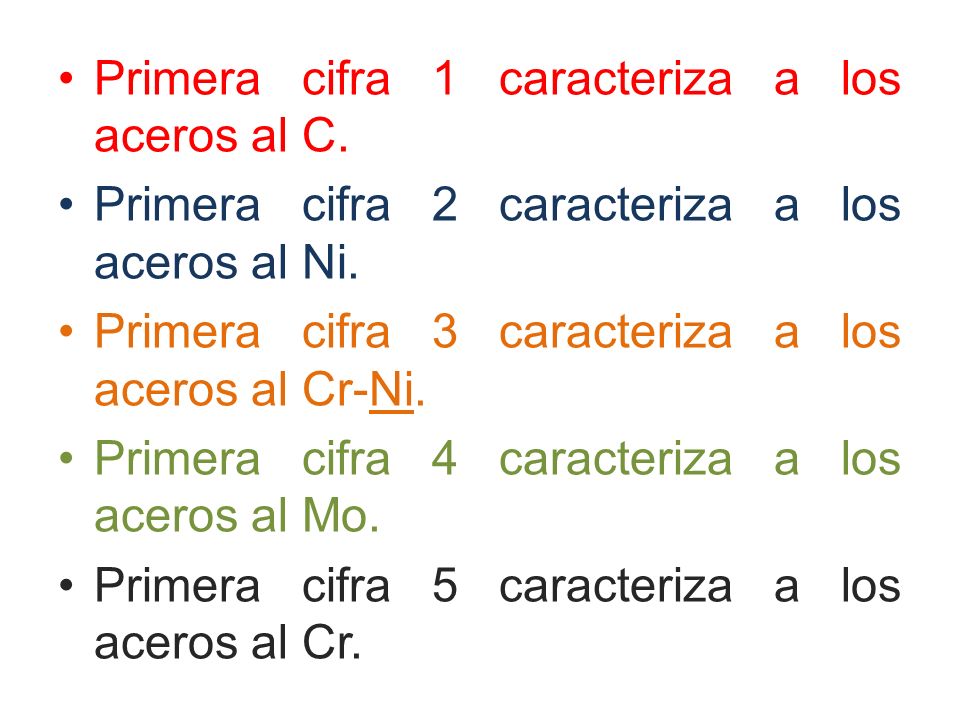

7 Primera cifra 1 caracteriza a los aceros al C.
Primera cifra 2 caracteriza a los aceros al Ni. Primera cifra 3 caracteriza a los aceros al Cr-Ni. Primera cifra 4 caracteriza a los aceros al Mo. Primera cifra 5 caracteriza a los aceros al Cr.

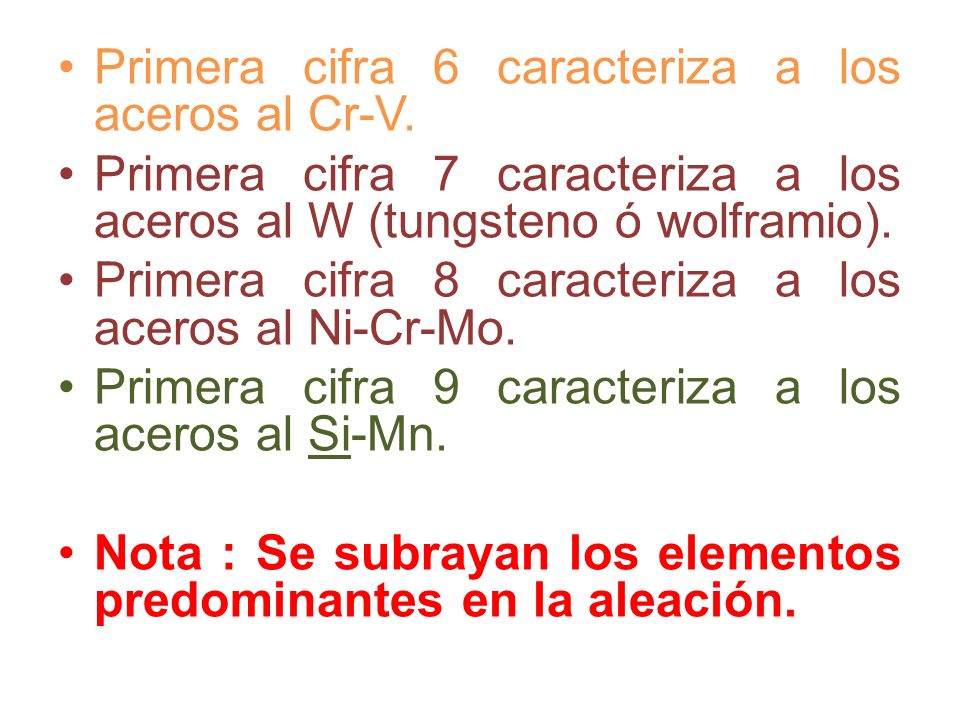

8 Primera cifra 6 caracteriza a los aceros al Cr-V.
Primera cifra 7 caracteriza a los aceros al W (tungsteno ó wolframio). Primera cifra 8 caracteriza a los aceros al Ni-Cr-Mo. Primera cifra 9 caracteriza a los aceros al Si-Mn. Nota : Se subrayan los elementos predominantes en la aleación.

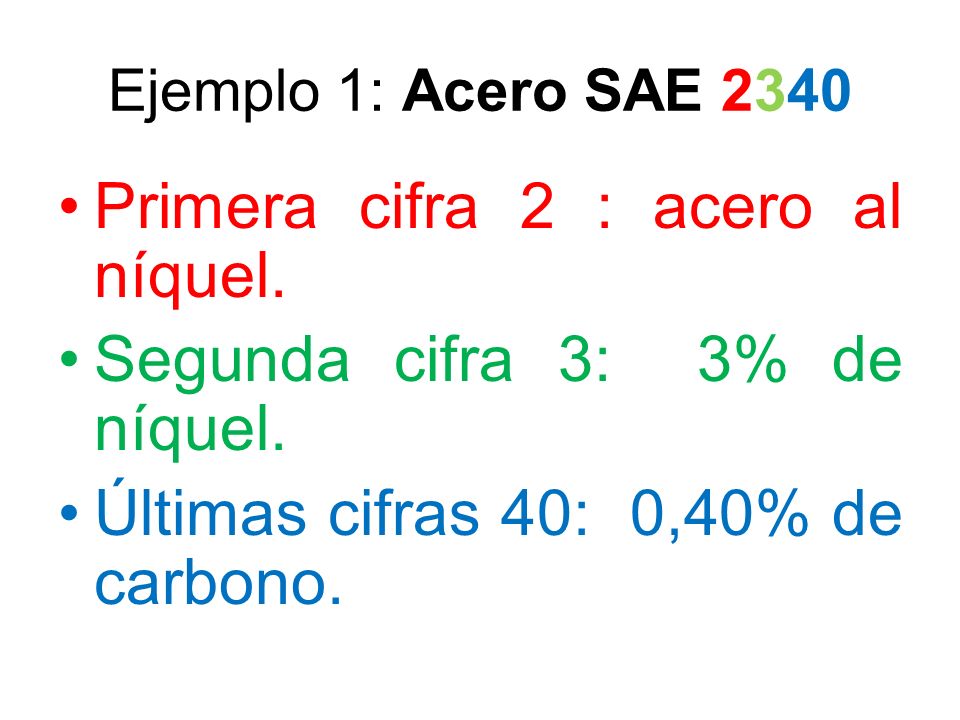

9 Primera cifra 2 : acero al níquel. Segunda cifra 3: 3% de níquel.
Ejemplo 1: Acero SAE 2340 Primera cifra 2 : acero al níquel. Segunda cifra 3: 3% de níquel. Últimas cifras 40: 0,40% de carbono.

10 Ejemplo 2: Acero SAE 3210 Primera cifra 3 : acero al cromo – níquel (inoxidable). Segunda cifra 2: 2% de níquel. Últimas cifras 10: 0,10% de carbono.

11 Ejemplo 3: SAE 1025 Primera cifra 1: acero al carbono.
Segunda cifra 0: ningún otro elemento de aleación predominante. Últimas cifras 25: 0,25% de carbono. La composición química porcentual de los aceros que corresponden a esta designación es: C = 0,22-0,28 %; Mn = 0,30-0,60 %; S = 0,05 % máx.; P = 0,04 % máx.

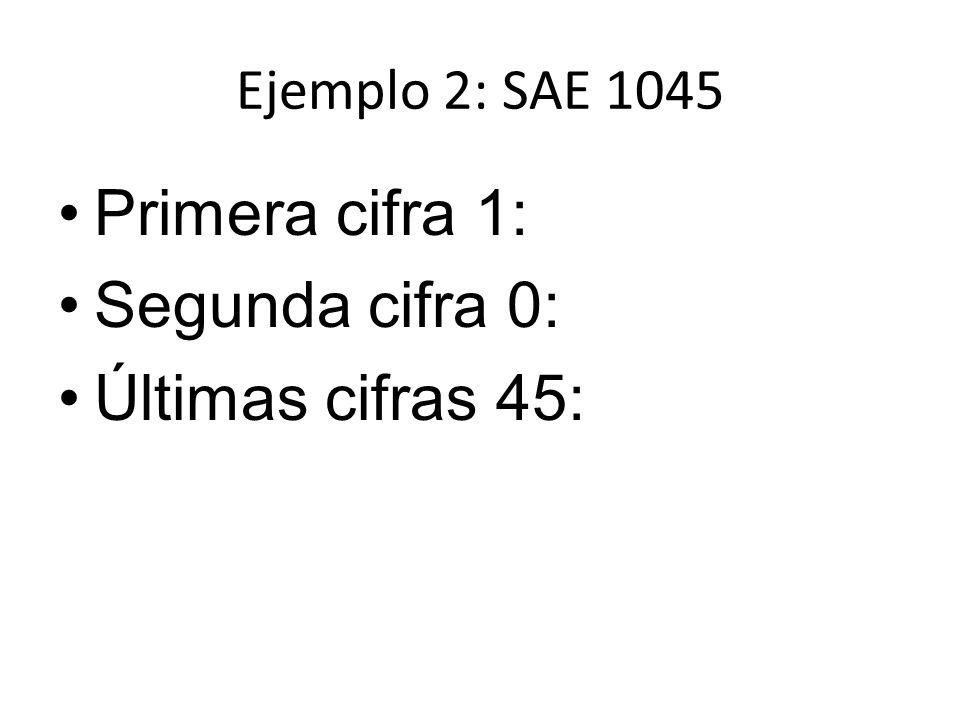

12 Primera cifra 1: Segunda cifra 0: Últimas cifras 45:
Ejemplo 2: SAE 1045 Primera cifra 1: Segunda cifra 0: Últimas cifras 45:

13 Primera cifra 4 : Segunda cifra 3: Últimas cifras 40:
Ejemplo 2: SAE 4340 Primera cifra 4 : Segunda cifra 3: Últimas cifras 40:

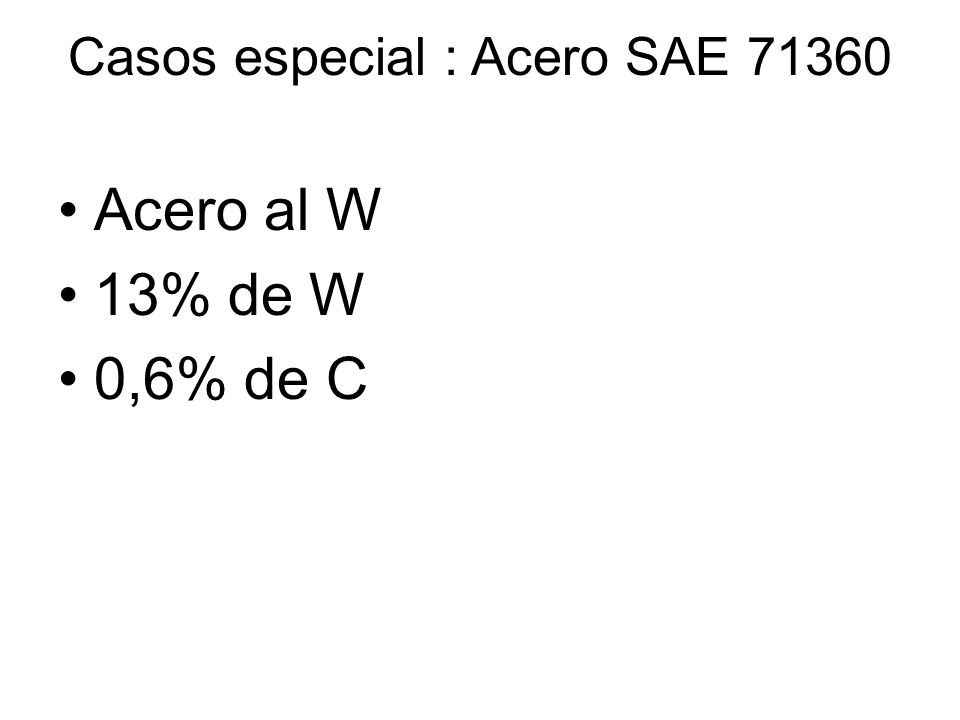

14 Casos especial : Acero SAE 71360
Acero al W 13% de W 0,6% de C
