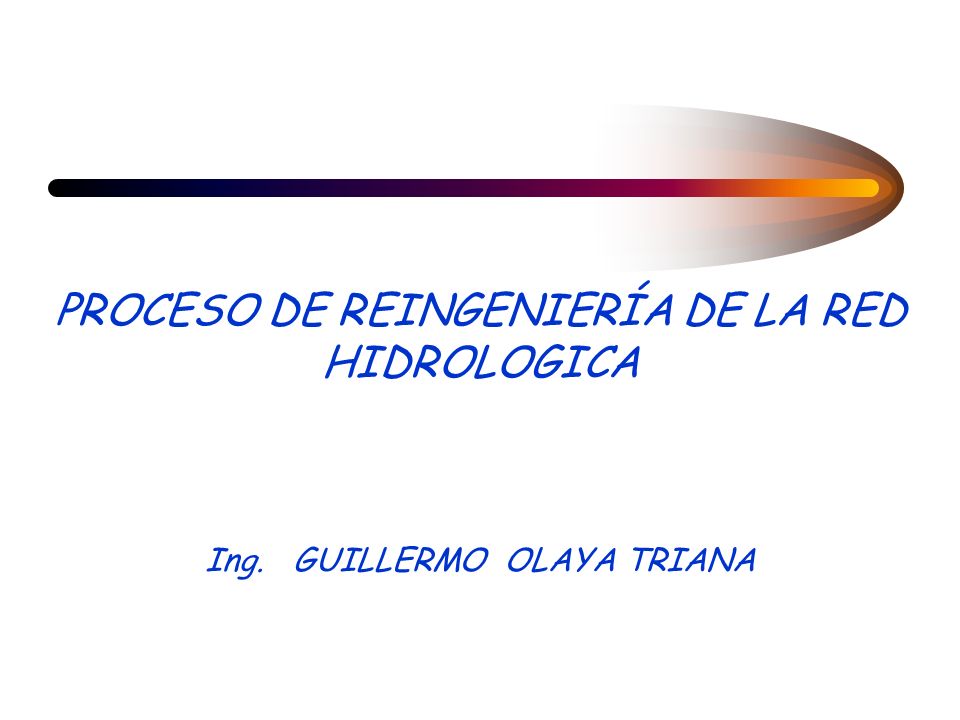

1 PROCESO DE REINGENIERÍA DE LA RED HIDROLOGICA Ing. GUILLERMO OLAYA TRIANA

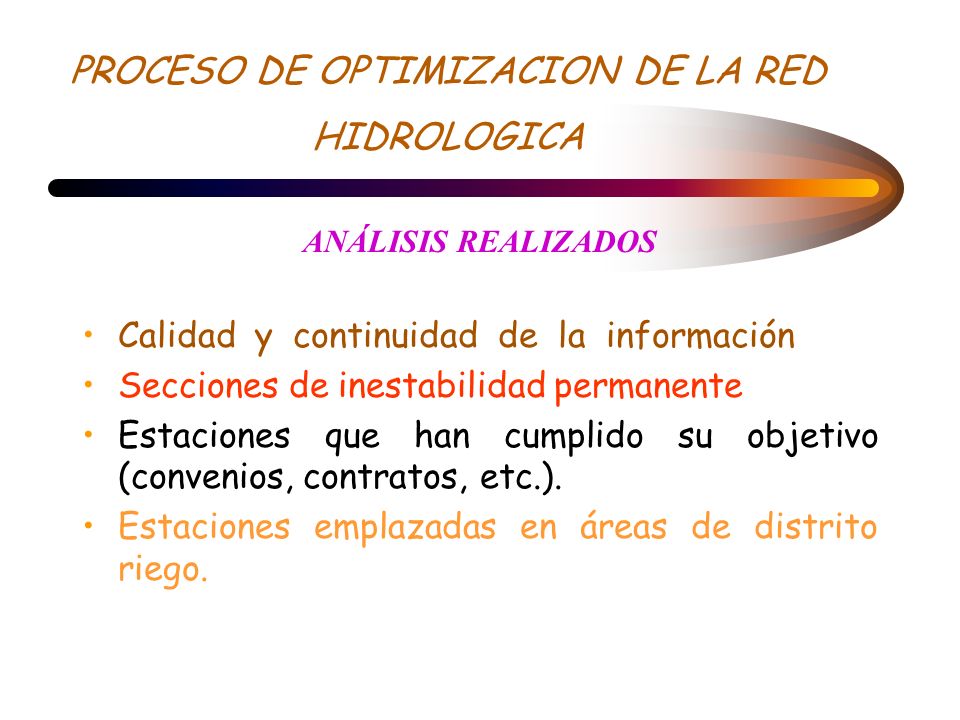

2 PROCESO DE OPTIMIZACION DE LA RED HIDROLOGICA ANÁLISIS REALIZADOS Calidad y continuidad de la información Secciones de inestabilidad permanente Estaciones que han cumplido su objetivo (convenios, contratos, etc.). Estaciones emplazadas en áreas de distrito riego.

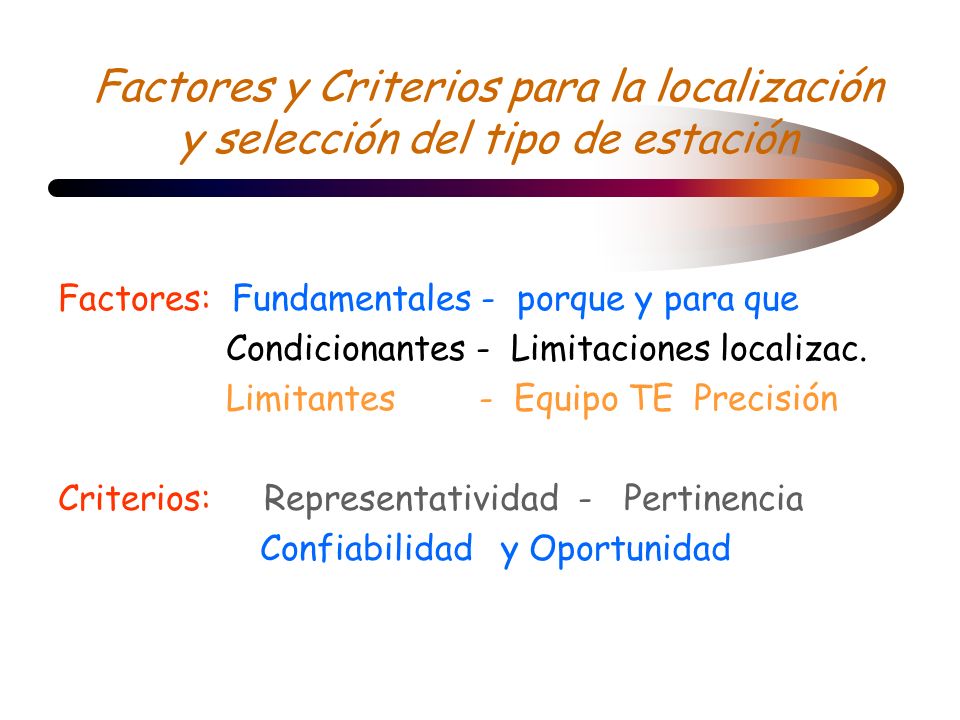

3 Factores y Criterios para la localización y selección del tipo de estación Factores: Fundamentales - porque y para que Condicionantes - Limitaciones localizac. Limitantes - Equipo TE Precisión Criterios: Representatividad - Pertinencia Confiabilidad y Oportunidad

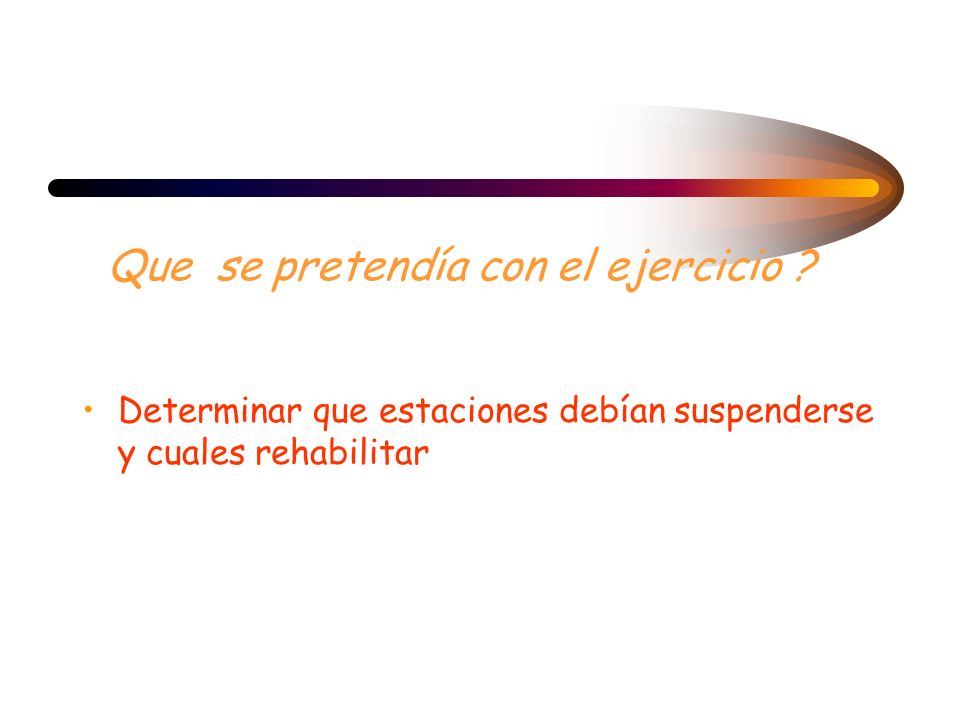

4 Que se pretendía con el ejercicio ? Determinar que estaciones debían suspenderse y cuales rehabilitar

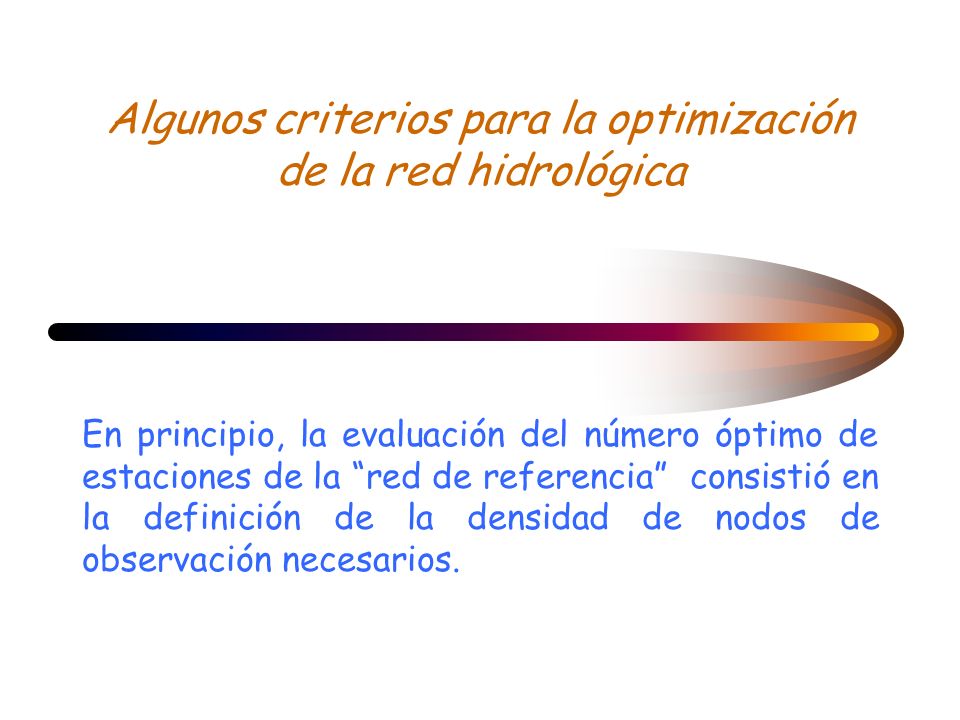

5 Algunos criterios para la optimización de la red hidrológica En principio, la evaluación del número óptimo de estaciones de la “red de referencia” consistió en la definición de la densidad de nodos de observación necesarios.

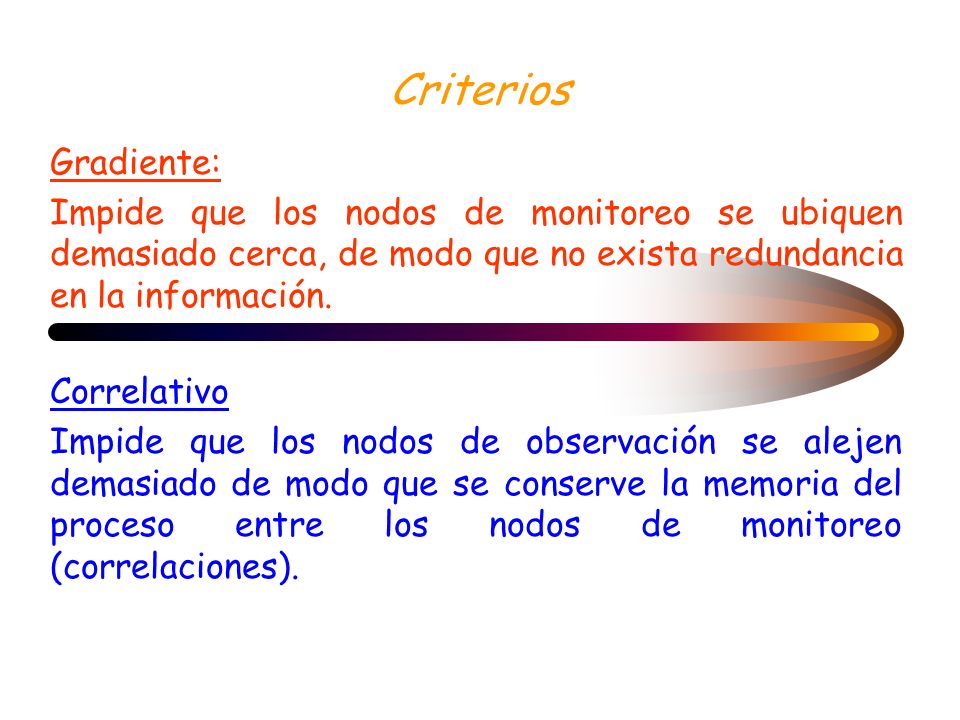

6 Criterios Gradiente: Impide que los nodos de monitoreo se ubiquen demasiado cerca, de modo que no exista redundancia en la información. Correlativo Impide que los nodos de observación se alejen demasiado de modo que se conserve la memoria del proceso entre los nodos de monitoreo (correlaciones).

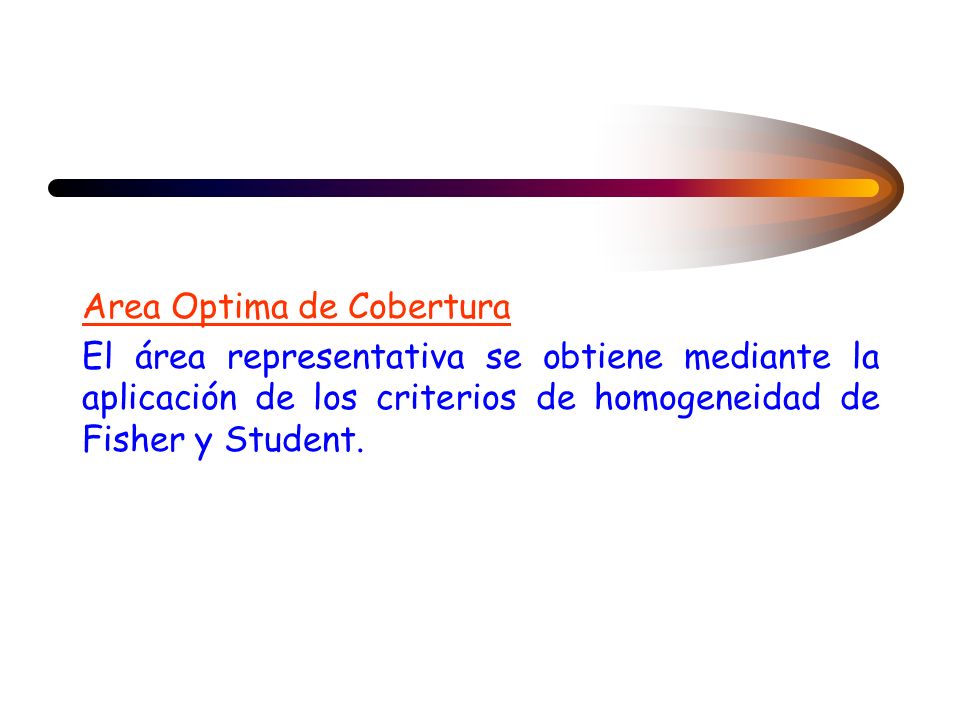

7 Area Optima de Cobertura El área representativa se obtiene mediante la aplicación de los criterios de homogeneidad de Fisher y Student.

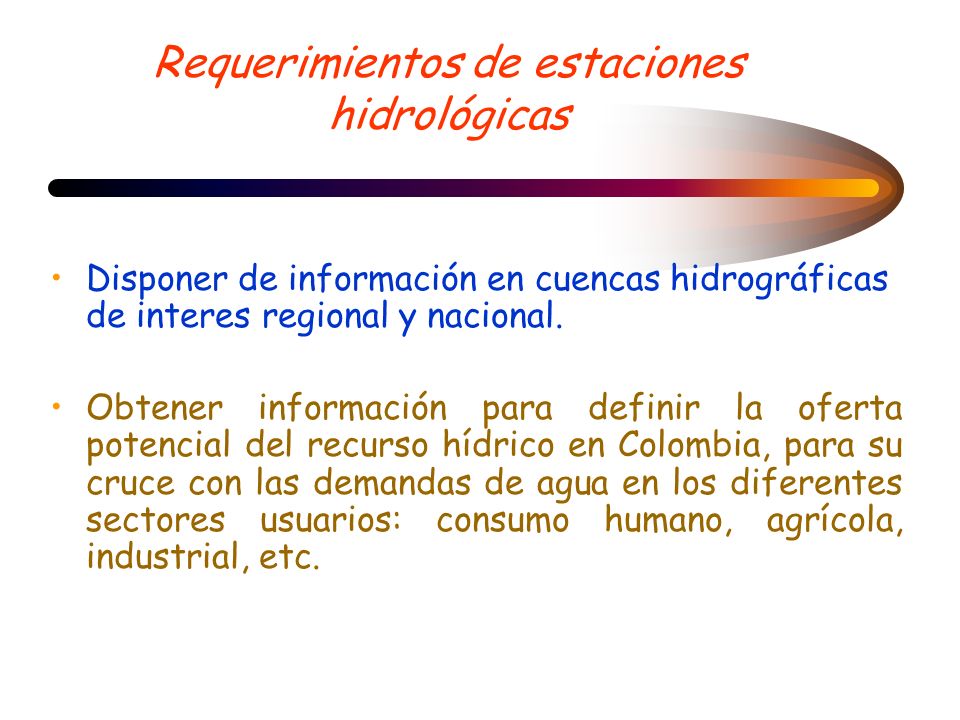

8 Requerimientos de estaciones hidrológicas Disponer de información en cuencas hidrográficas de interes regional y nacional. Obtener información para definir la oferta potencial del recurso hídrico en Colombia, para su cruce con las demandas de agua en los diferentes sectores usuarios: consumo humano, agrícola, industrial, etc.

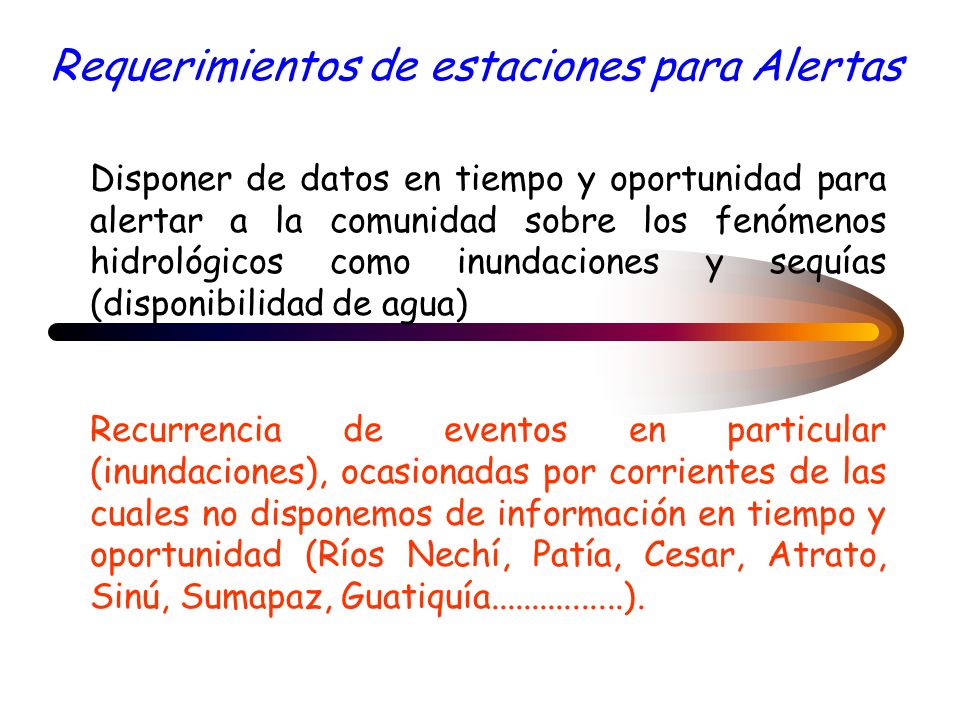

9 Requerimientos de estaciones para Alertas Disponer de datos en tiempo y oportunidad para alertar a la comunidad sobre los fenómenos hidrológicos como inundaciones y sequías (disponibilidad de agua). Recurrencia de eventos en particular (inundaciones), ocasionadas por corrientes de las cuales no disponemos de información en tiempo y oportunidad (Ríos Nechí, Patía, Cesar, Atrato, Sinú, Sumapaz, Guatiquía................).

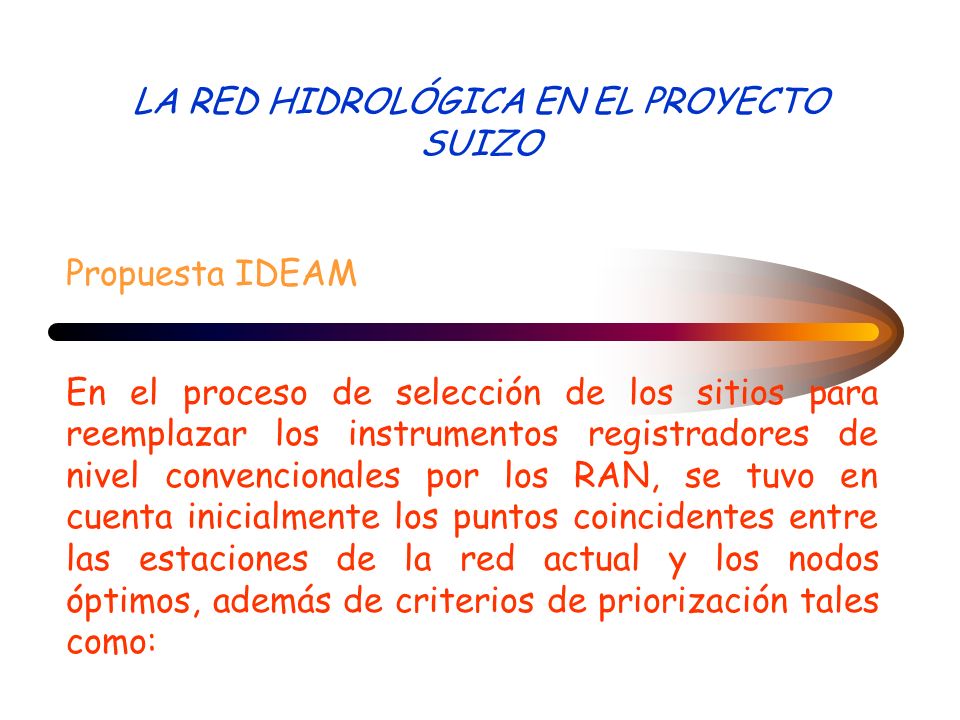

10 LA RED HIDROLÓGICA EN EL PROYECTO SUIZO Propuesta IDEAM En el proceso de selección de los sitios para reemplazar los instrumentos registradores de nivel convencionales por los RAN, se tuvo en cuenta inicialmente los puntos coincidentes entre las estaciones de la red actual y los nodos óptimos, además de criterios de priorización tales como:

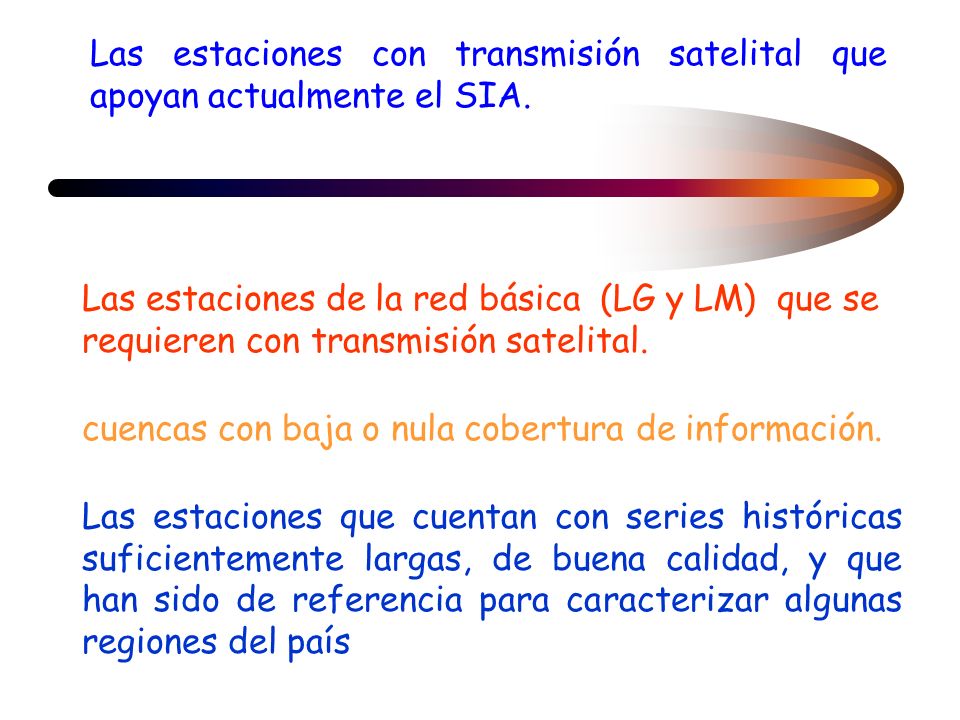

11 Las estaciones con transmisión satelital que apoyan actualmente el SIA. Las estaciones de la red básica (LG y LM) que se requieren con transmisión satelital. cuencas con baja o nula cobertura de información. Las estaciones que cuentan con series históricas suficientemente largas, de buena calidad, y que han sido de referencia para caracterizar algunas regiones del país

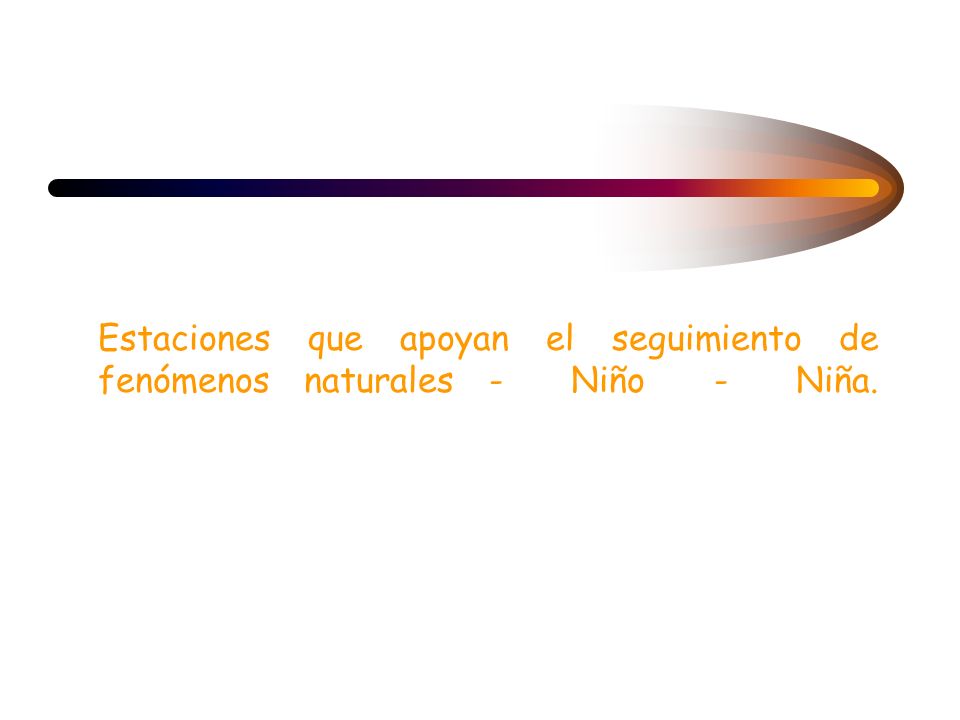

12 Estaciones que apoyan el seguimiento de fenómenos naturales - Niño - Niña.

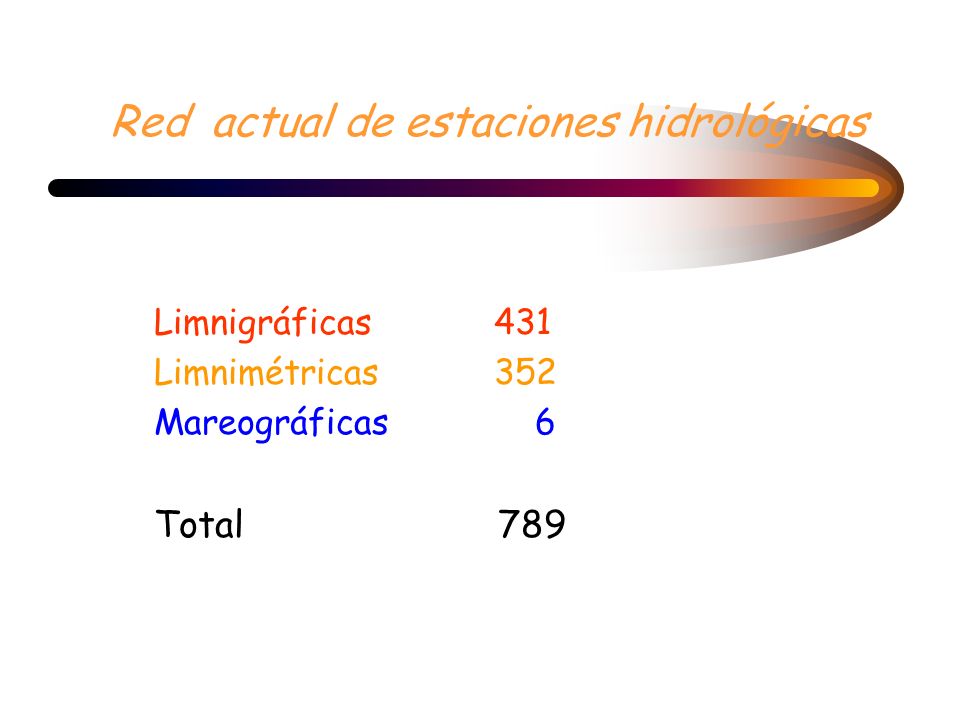

13 Red actual de estaciones hidrológicas Limnigráficas 431 Limnimétricas 352 Mareográficas 6 Total 789

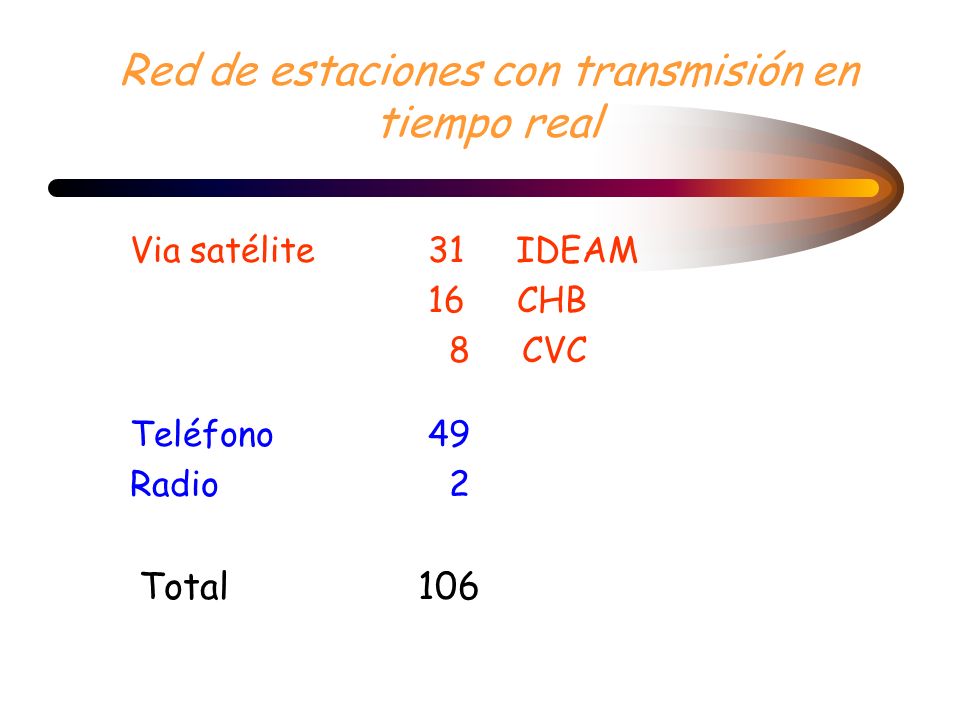

14 Via satélite 31 IDEAM 16 CHB 8 CVC Teléfono 49 Radio 2 Total106 Red de estaciones con transmisión en tiempo real

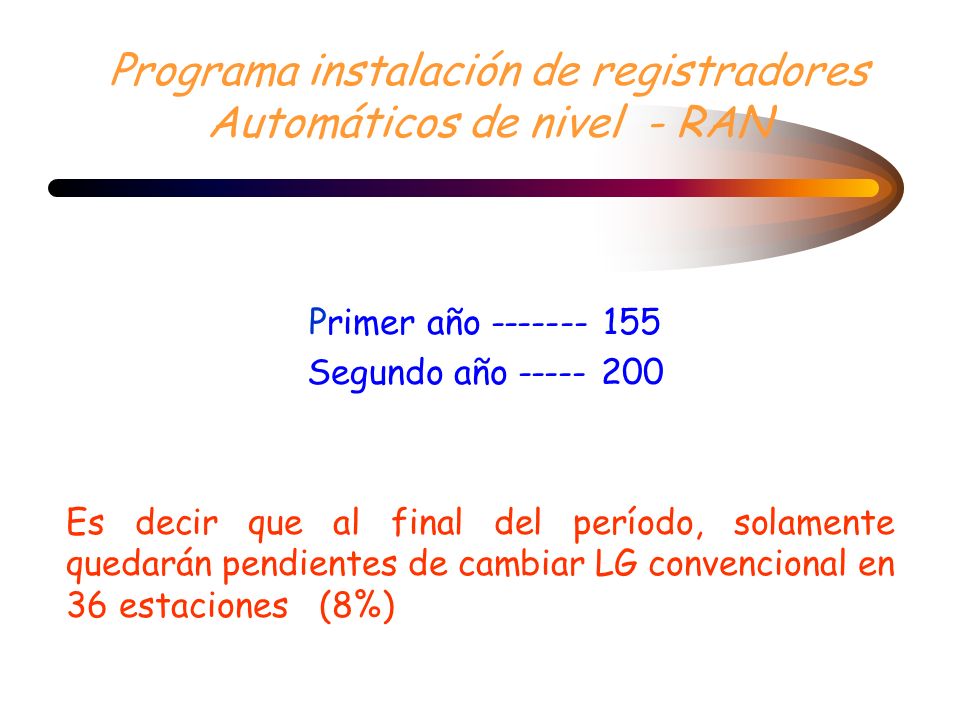

15 Programa instalación de registradores Automáticos de nivel - RAN Primer año ------- 155 Segundo año ----- 200 Es decir que al final del período, solamente quedarán pendientes de cambiar LG convencional en 36 estaciones (8%)

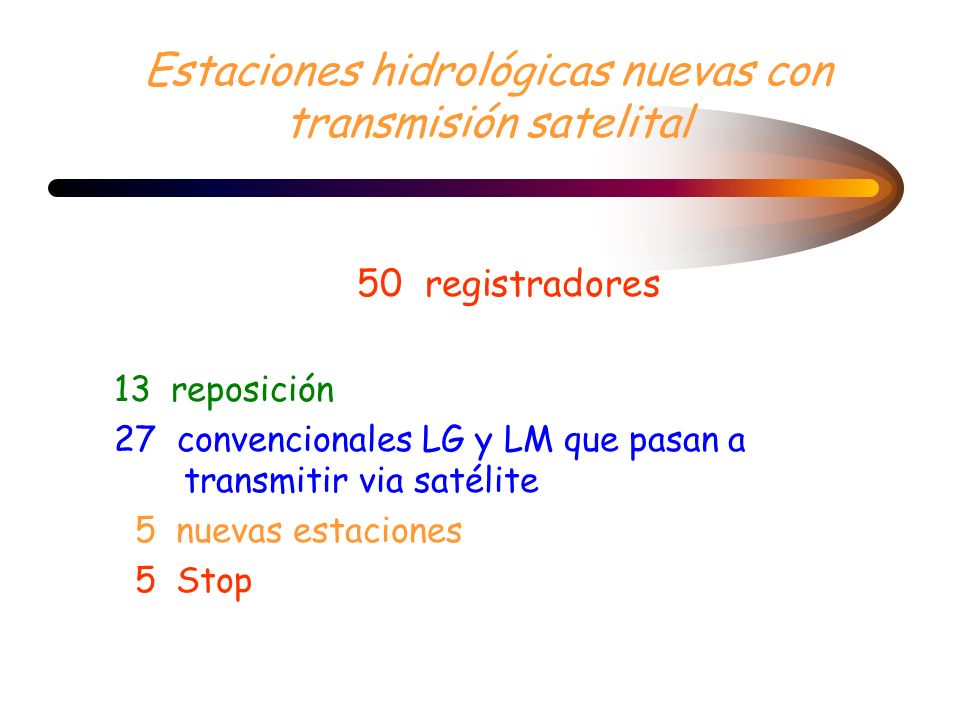

16 Estaciones hidrológicas nuevas con transmisión satelital 50 registradores 13 reposición 27 convencionales LG y LM que pasan a transmitir via satélite 5 nuevas estaciones 5 Stop

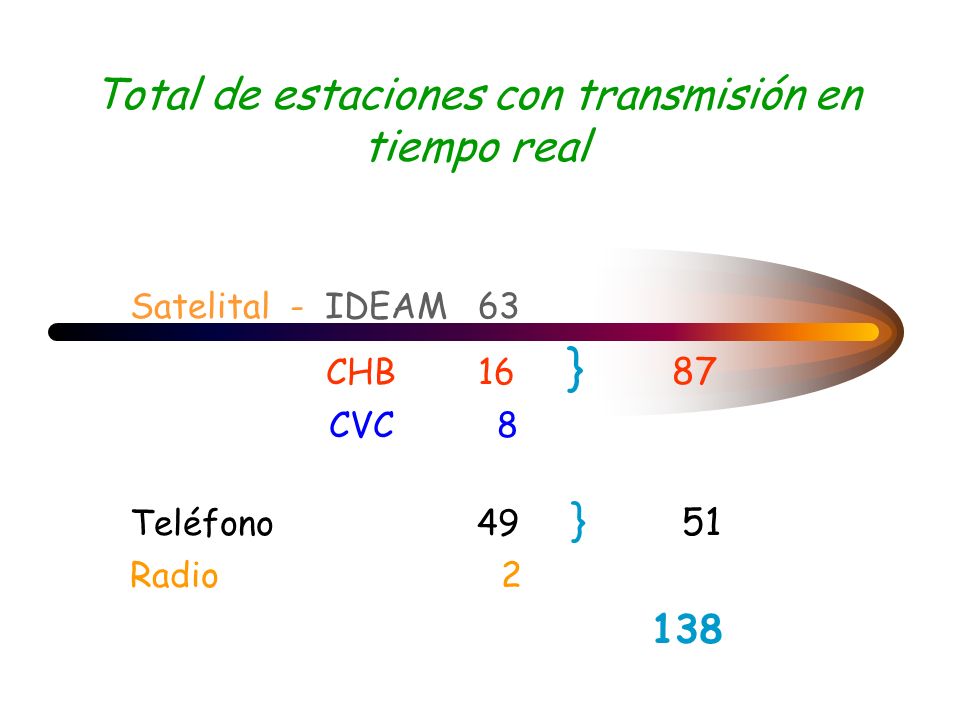

17 Total de estaciones con transmisión en tiempo real Satelital - IDEAM 63 CHB 16 } 87 CVC 8 Teléfono 49 } 51 Radio 2 138
