COMPRESORES ALTERNATIVOS INDUSTRIALES

Presentación del tema: "COMPRESORES ALTERNATIVOS INDUSTRIALES"— Transcripción de la presentación:

1 COMPRESORES ALTERNATIVOS INDUSTRIALES

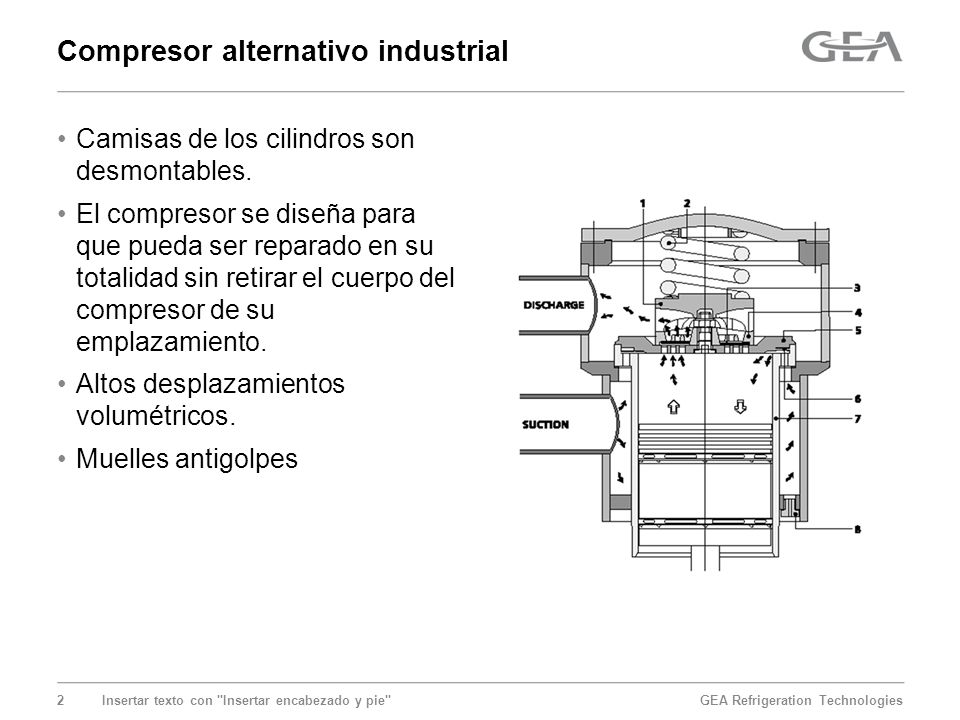

2 Compresor alternativo industrial
Camisas de los cilindros son desmontables. El compresor se diseña para que pueda ser reparado en su totalidad sin retirar el cuerpo del compresor de su emplazamiento. Altos desplazamientos volumétricos. Muelles antigolpes Insertar texto con "Insertar encabezado y pie"

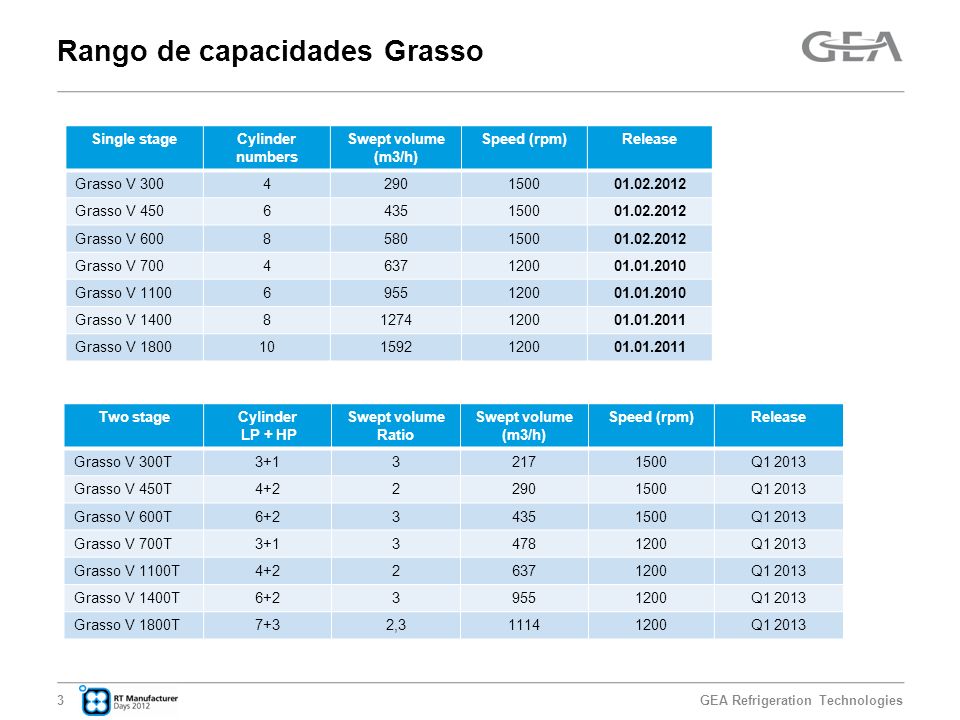

3 Rango de capacidades Grasso
Single stage Cylinder numbers Swept volume (m3/h) Speed (rpm) Release Grasso V 300 4 290 1500 Grasso V 450 6 435 Grasso V 600 8 580 Grasso V 700 637 1200 Grasso V 1100 955 Grasso V 1400 1274 Grasso V 1800 10 1592 Two stage Cylinder LP + HP Swept volume Ratio Swept volume (m3/h) Speed (rpm) Release Grasso V 300T 3+1 3 217 1500 Q1 2013 Grasso V 450T 4+2 2 290 Grasso V 600T 6+2 435 Grasso V 700T 478 1200 Grasso V 1100T 637 Grasso V 1400T 955 Grasso V 1800T 7+3 2,3 1114

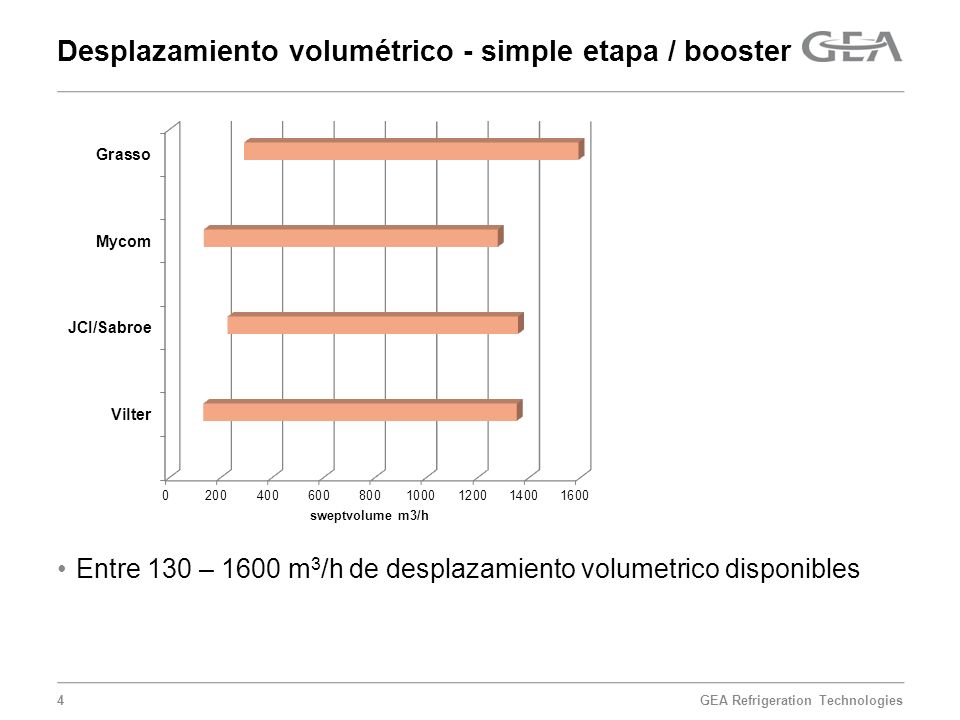

4 Desplazamiento volumétrico - simple etapa / booster
Entre 130 – 1600 m3/h de desplazamiento volumetrico disponibles

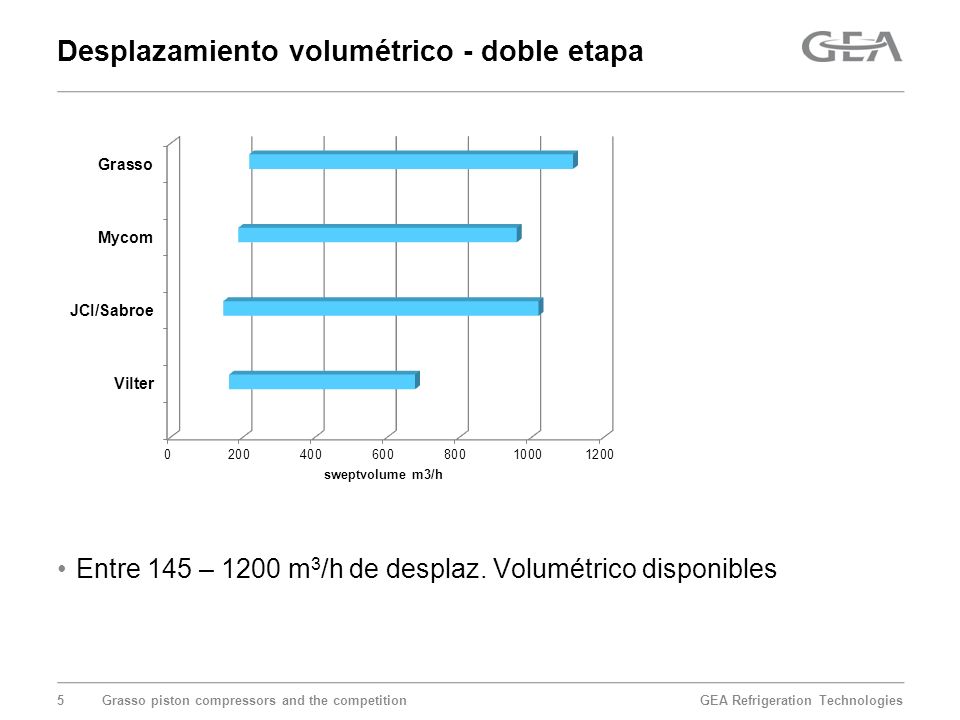

5 Desplazamiento volumétrico - doble etapa
Entre 145 – 1200 m3/h de desplaz. Volumétrico disponibles Grasso piston compressors and the competition

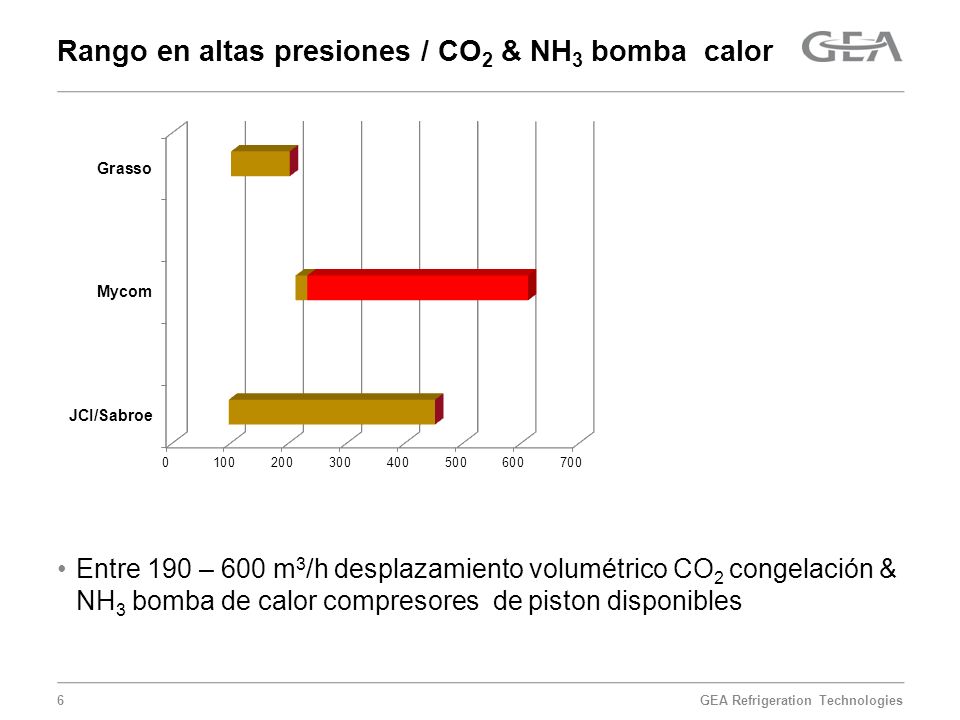

6 Rango en altas presiones / CO2 & NH3 bomba calor
Entre 190 – 600 m3/h desplazamiento volumétrico CO2 congelación & NH3 bomba de calor compresores de piston disponibles

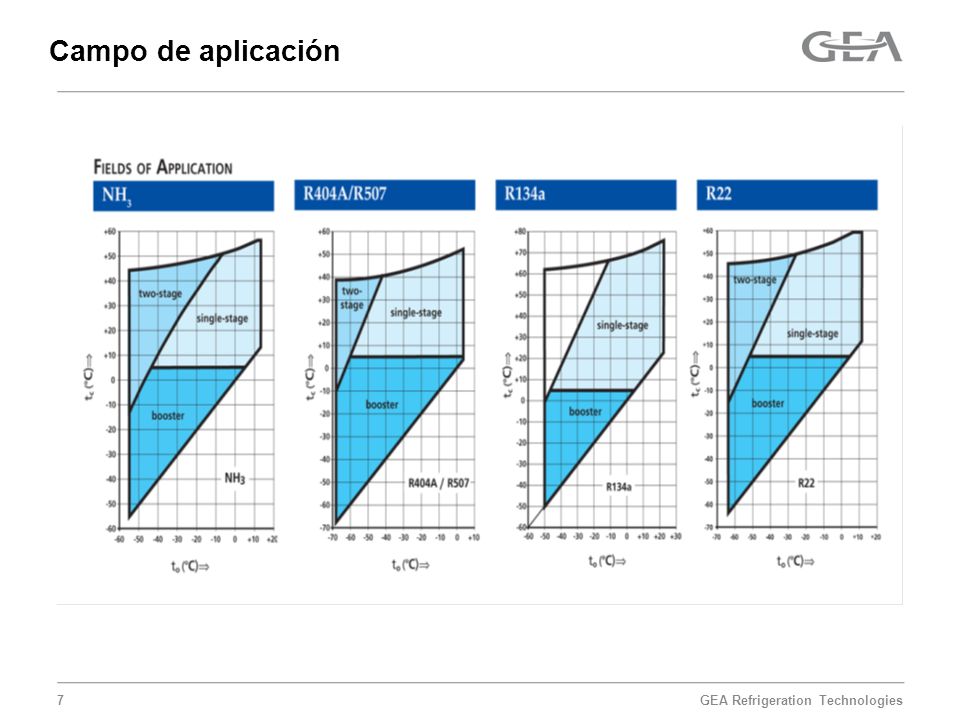

7 Campo de aplicación

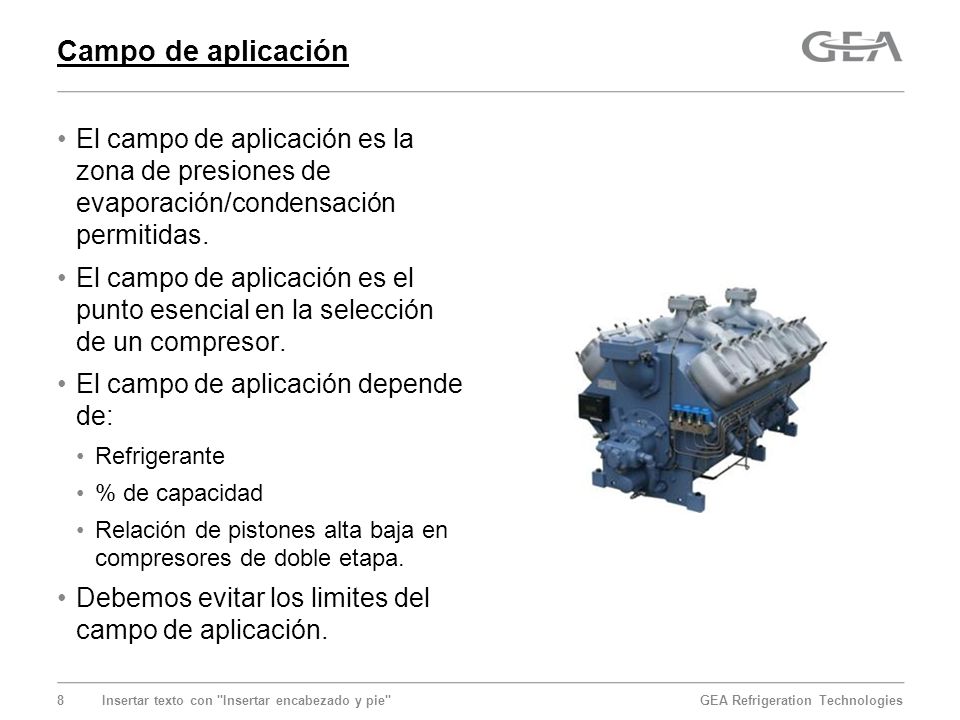

8 Campo de aplicación El campo de aplicación es la zona de presiones de evaporación/condensación permitidas. El campo de aplicación es el punto esencial en la selección de un compresor. El campo de aplicación depende de: Refrigerante % de capacidad Relación de pistones alta baja en compresores de doble etapa. Debemos evitar los limites del campo de aplicación. Insertar texto con "Insertar encabezado y pie"

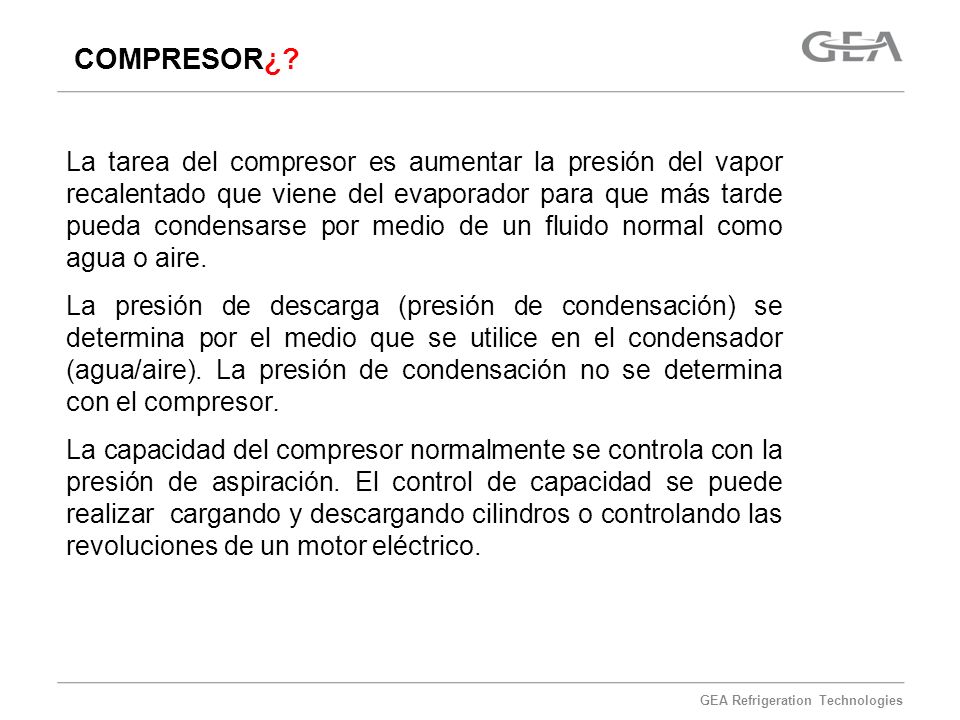

9 COMPRESOR¿? La tarea del compresor es aumentar la presión del vapor recalentado que viene del evaporador para que más tarde pueda condensarse por medio de un fluido normal como agua o aire. La presión de descarga (presión de condensación) se determina por el medio que se utilice en el condensador (agua/aire). La presión de condensación no se determina con el compresor. La capacidad del compresor normalmente se controla con la presión de aspiración. El control de capacidad se puede realizar cargando y descargando cilindros o controlando las revoluciones de un motor eléctrico. 24 4

10 Compresor alternativo industrial
Partes esenciales: A) Juego de válvulas aspiración y descarga B) mecanismo de levantamiento de válvulas, control de capacidad C) sistema paragolpes D) pistón y biela E) Cierre mecánico F) bomba de aceite G) Arranque descargado H) Filtros de aspiración I) Valvulas de seguridad J) Resistencias de carter K) Regulador de presión de aceite Insertar texto con "Insertar encabezado y pie"

11 VISTA INTERIOR ( Corte compresor V)

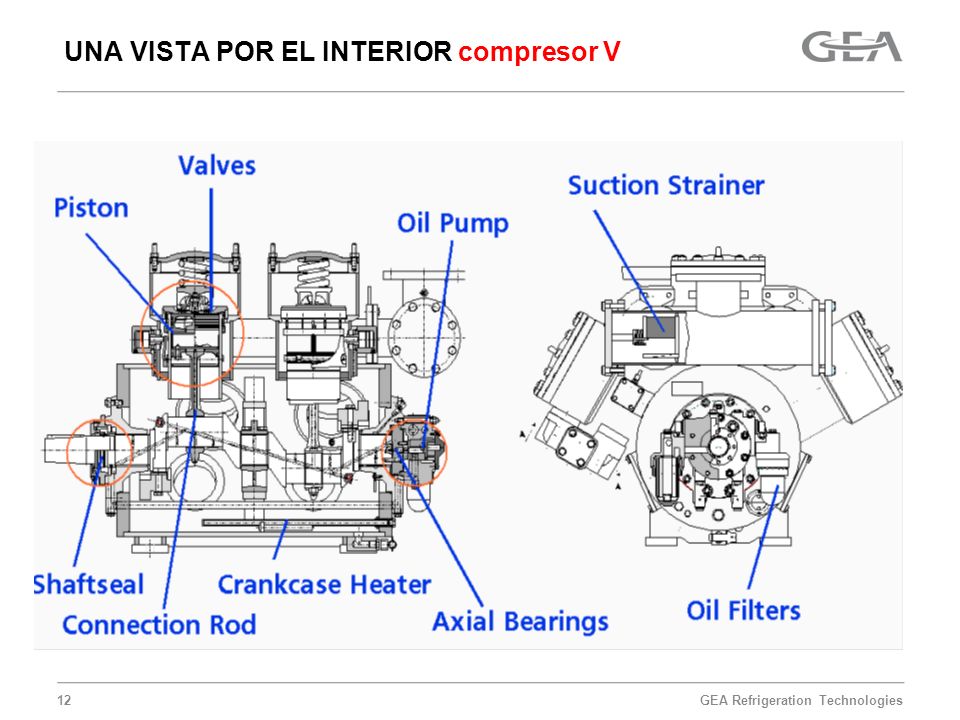

12 UNA VISTA POR EL INTERIOR compresor V

13 PISTON Y VALVULAS DE SUCCION Y DESCARGA

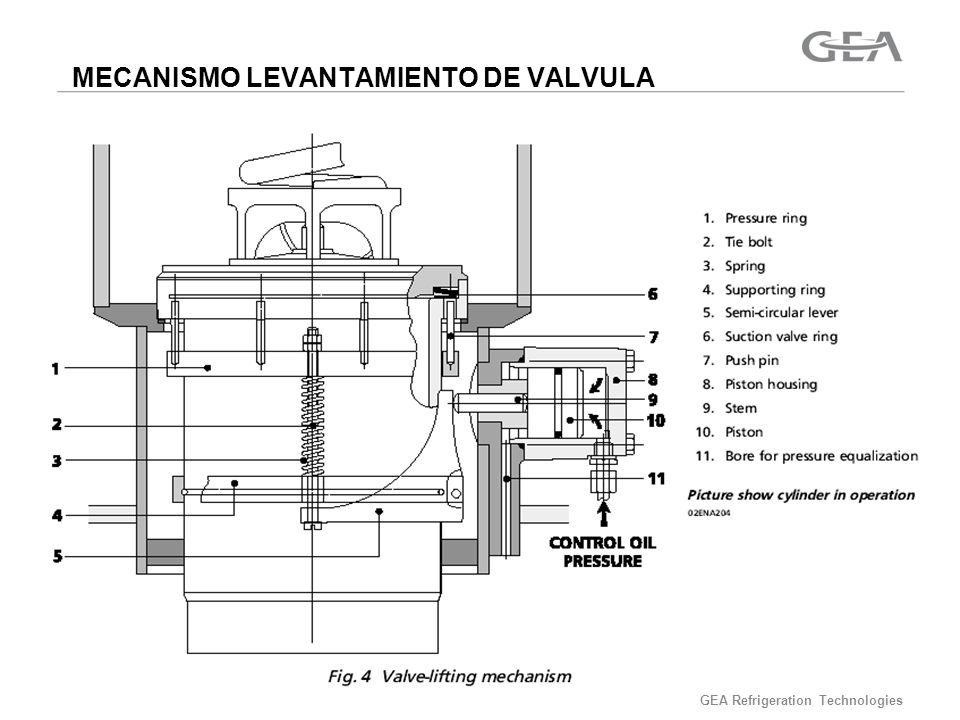

14 MECANISMO LEVANTAMIENTO DE VALVULA

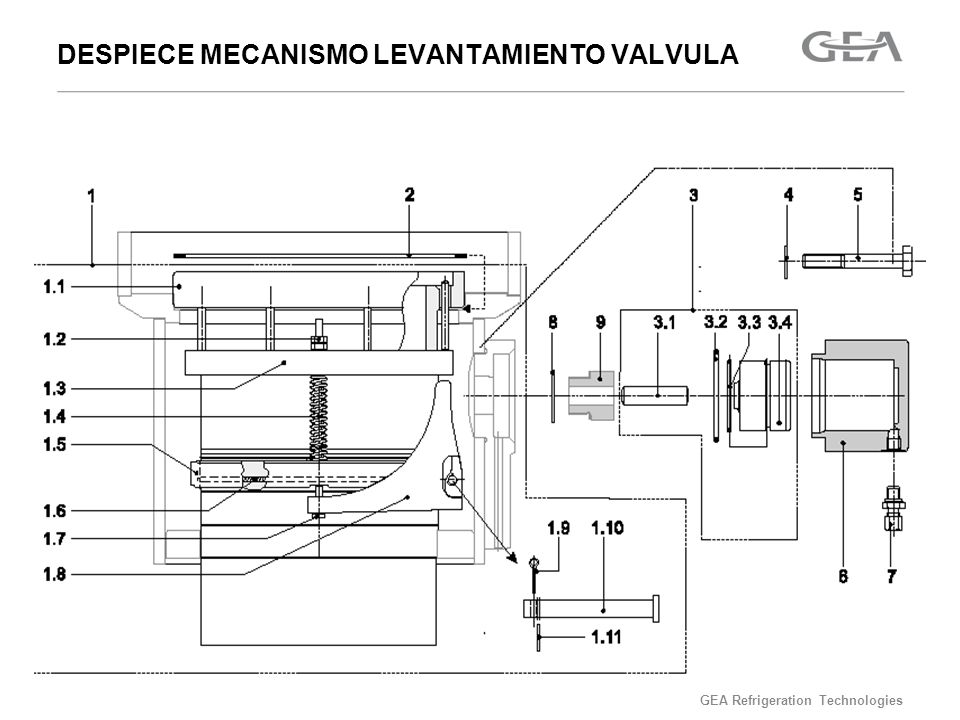

15 DESPIECE MECANISMO LEVANTAMIENTO VALVULA

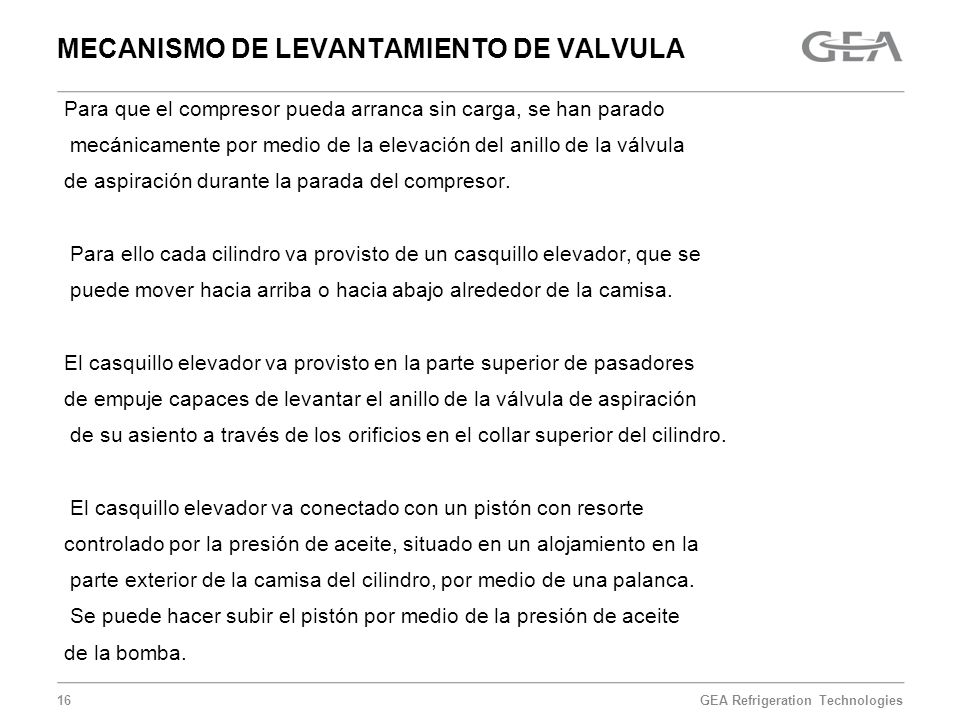

16 MECANISMO DE LEVANTAMIENTO DE VALVULA
Para que el compresor pueda arranca sin carga, se han parado mecánicamente por medio de la elevación del anillo de la válvula de aspiración durante la parada del compresor. Para ello cada cilindro va provisto de un casquillo elevador, que se puede mover hacia arriba o hacia abajo alrededor de la camisa. El casquillo elevador va provisto en la parte superior de pasadores de empuje capaces de levantar el anillo de la válvula de aspiración de su asiento a través de los orificios en el collar superior del cilindro. El casquillo elevador va conectado con un pistón con resorte controlado por la presión de aceite, situado en un alojamiento en la parte exterior de la camisa del cilindro, por medio de una palanca. Se puede hacer subir el pistón por medio de la presión de aceite de la bomba.

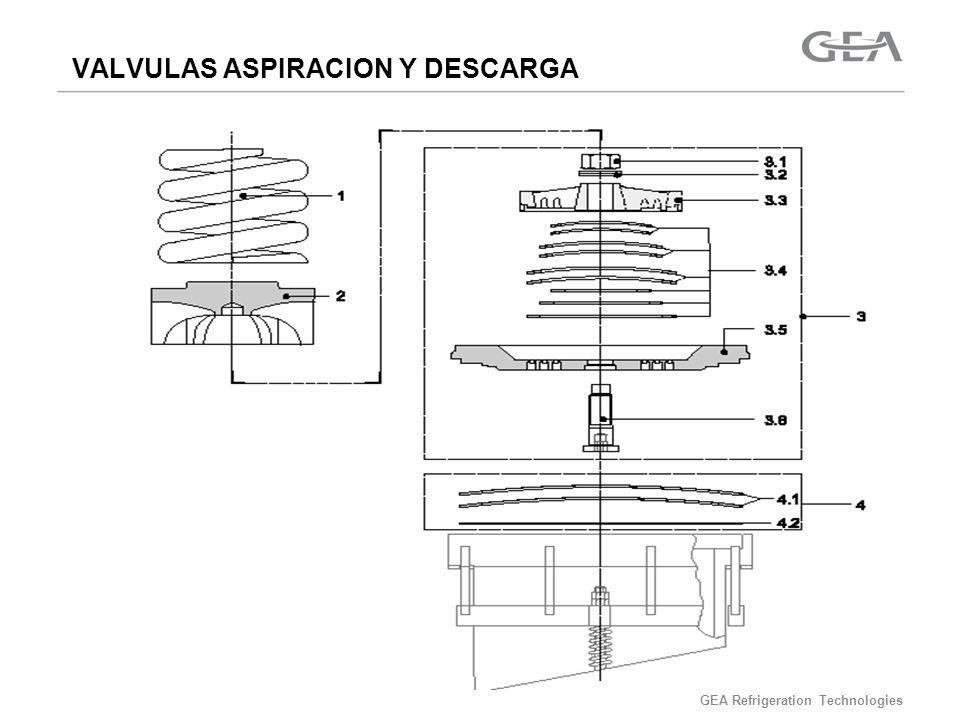

17 VALVULAS ASPIRACION Y DESCARGA

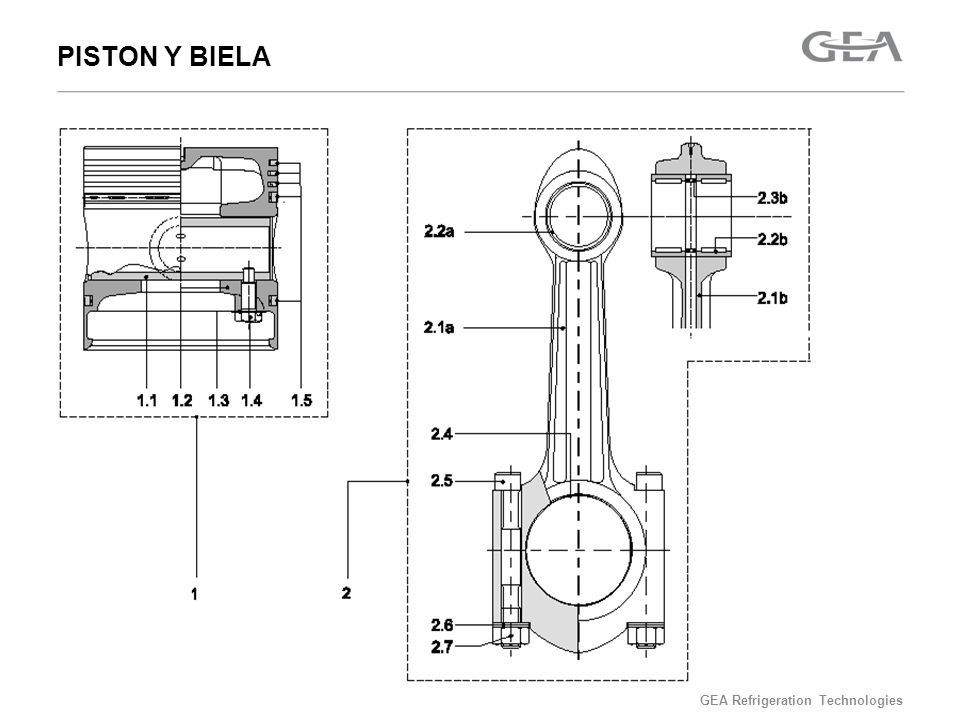

18 PISTON Y BIELA

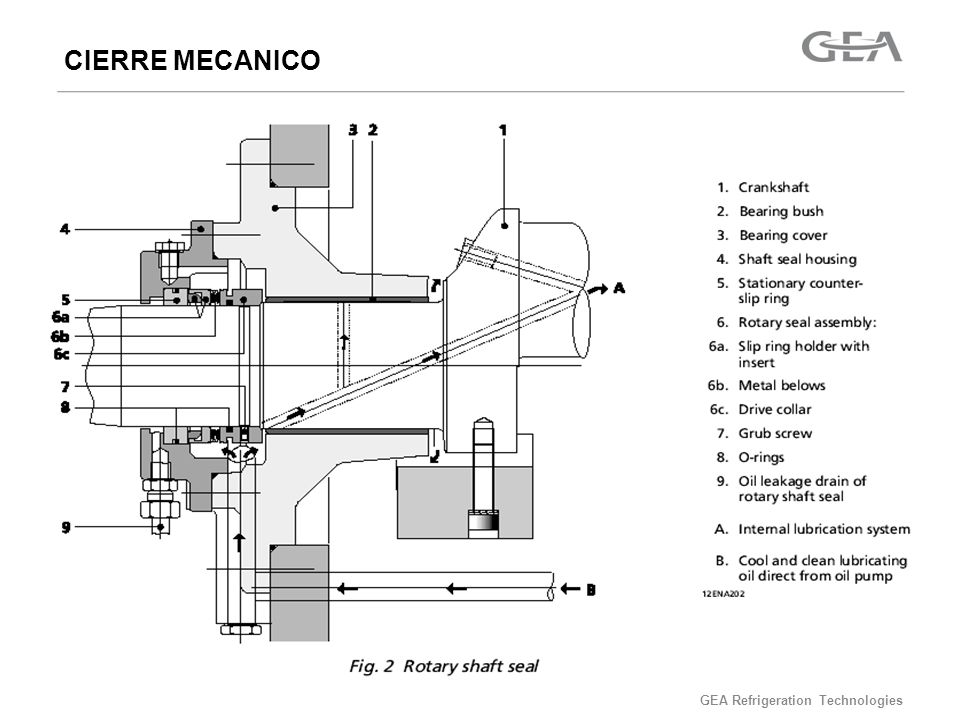

19 CIERRE MECANICO

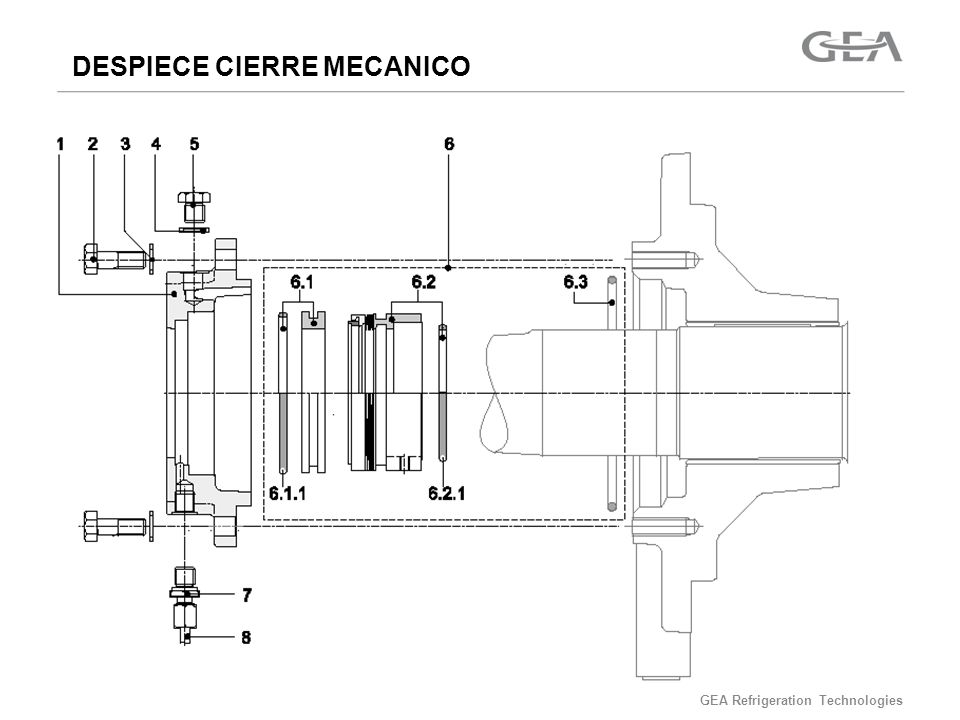

20 DESPIECE CIERRE MECANICO

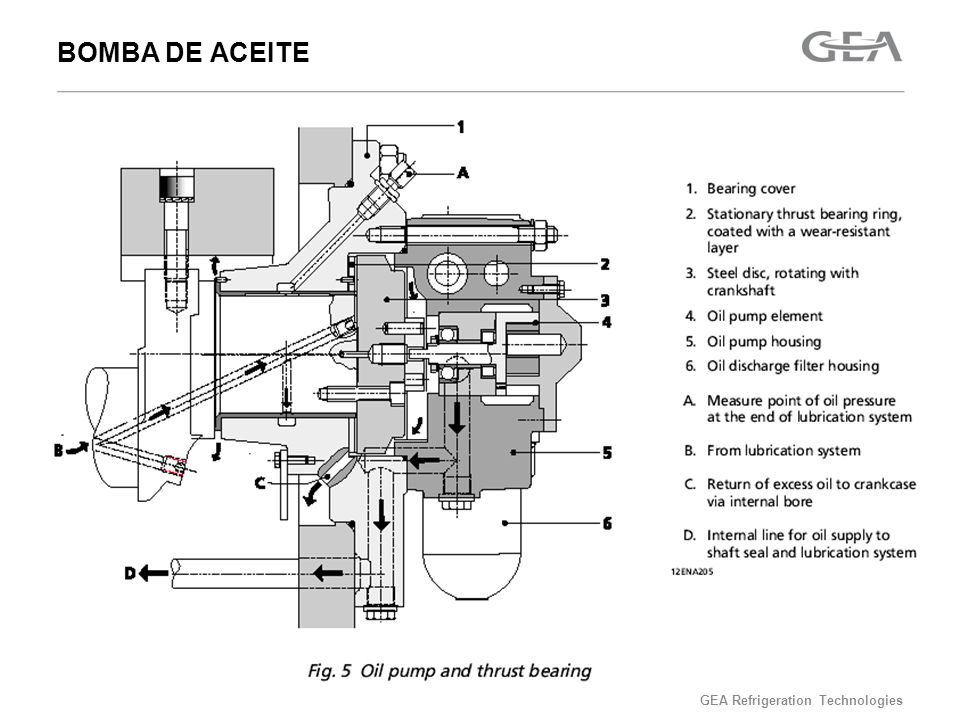

21 BOMBA DE ACEITE

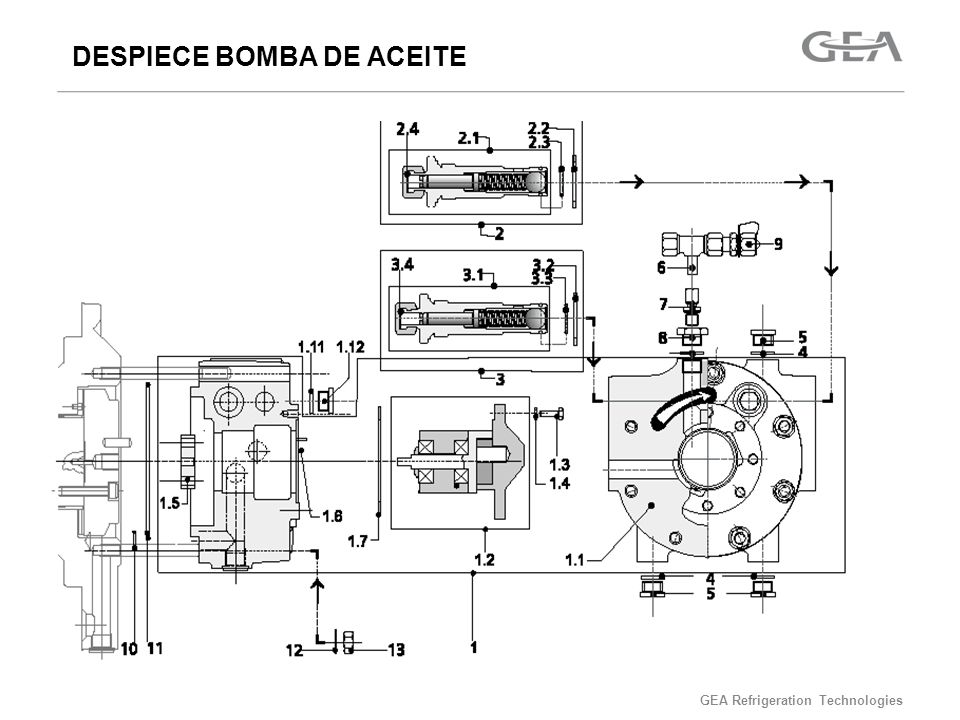

22 DESPIECE BOMBA DE ACEITE

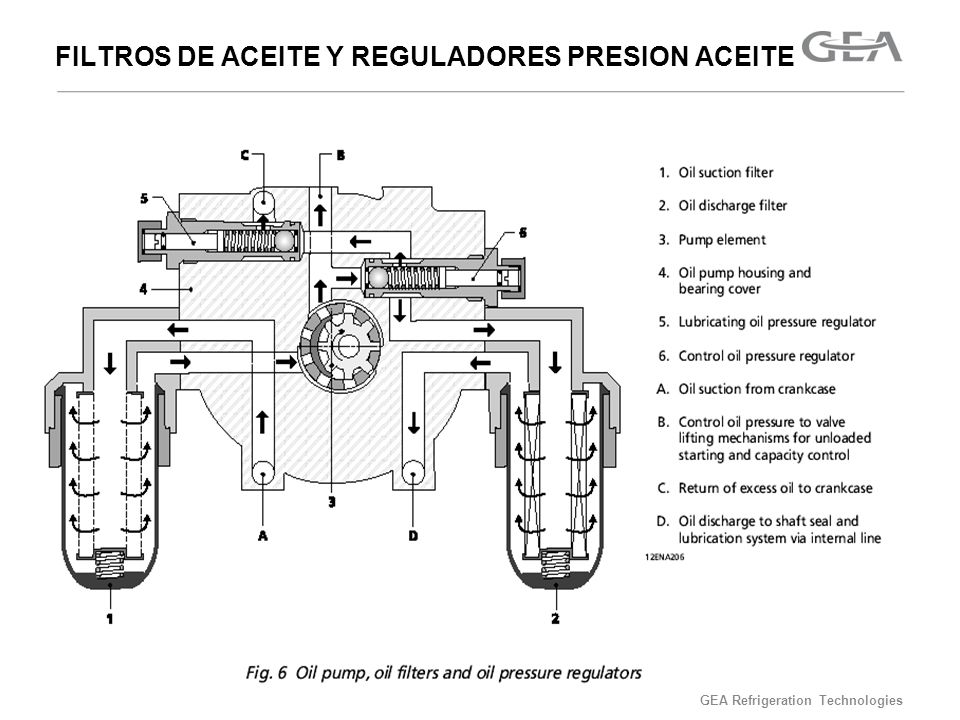

23 FILTROS DE ACEITE Y REGULADORES PRESION ACEITE

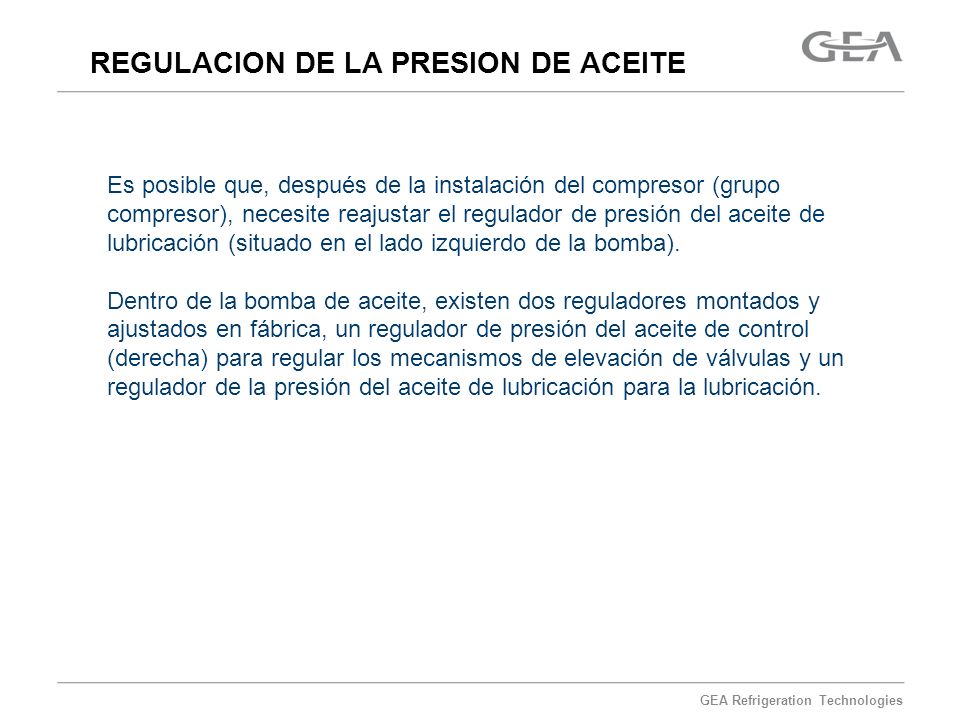

24 REGULACION DE LA PRESION DE ACEITE
Es posible que, después de la instalación del compresor (grupo compresor), necesite reajustar el regulador de presión del aceite de lubricación (situado en el lado izquierdo de la bomba). Dentro de la bomba de aceite, existen dos reguladores montados y ajustados en fábrica, un regulador de presión del aceite de control (derecha) para regular los mecanismos de elevación de válvulas y un regulador de la presión del aceite de lubricación para la lubricación.

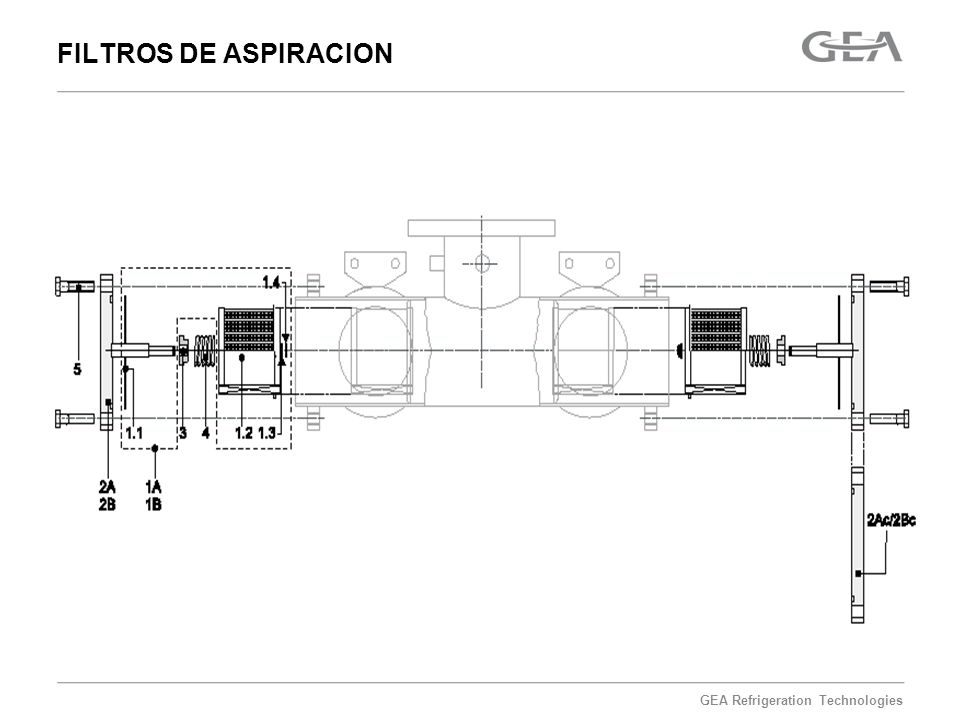

25 FILTROS DE ASPIRACION

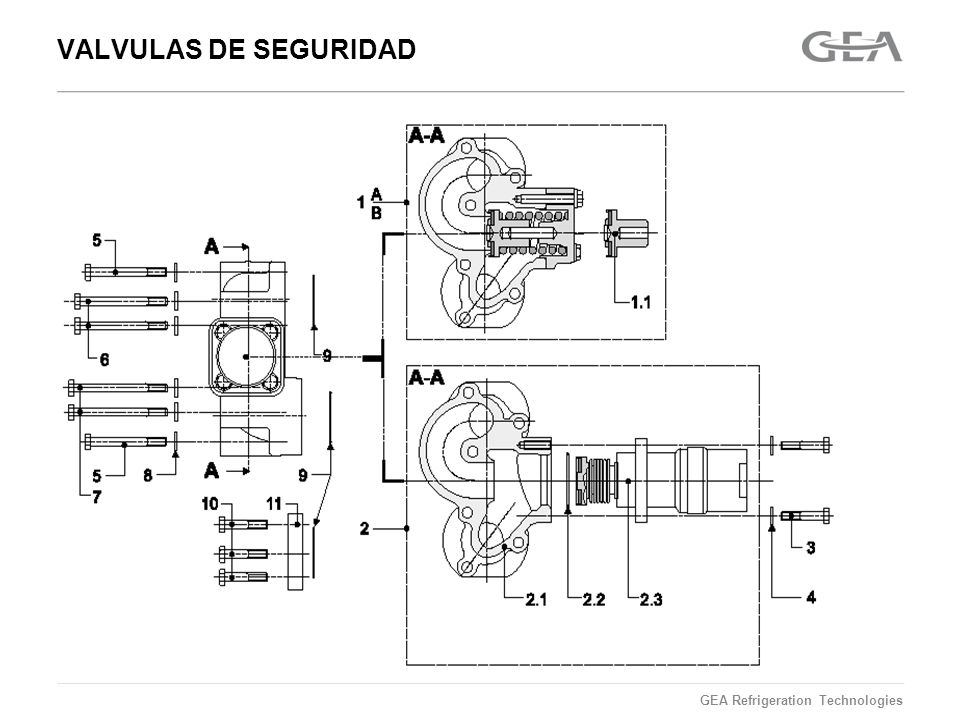

26 VALVULAS DE SEGURIDAD

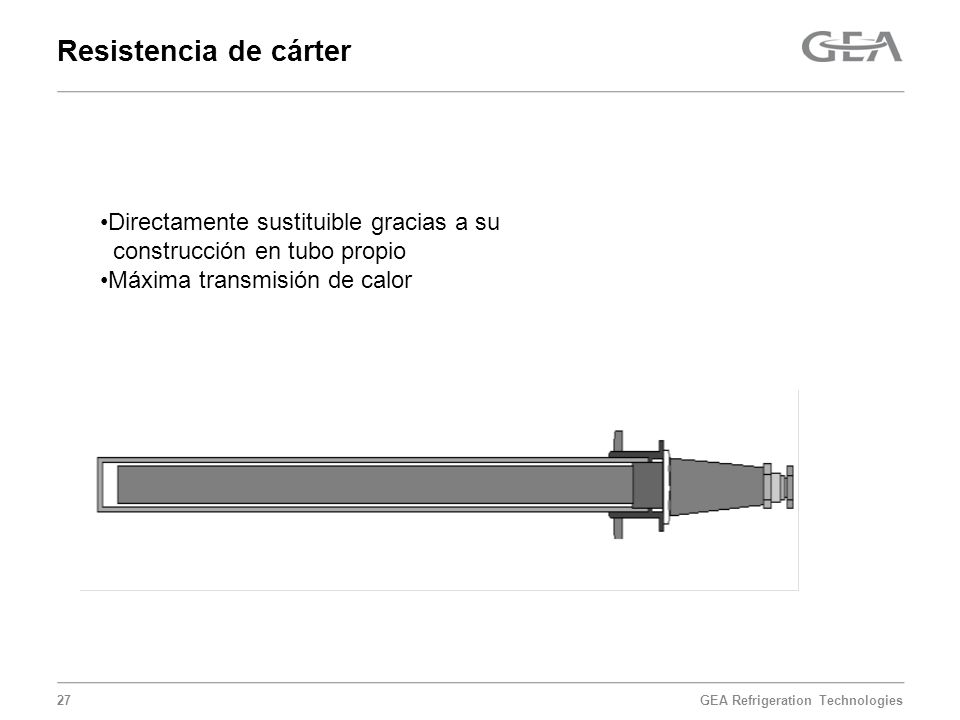

27 Resistencia de cárter Directamente sustituible gracias a su
construcción en tubo propio Máxima transmisión de calor

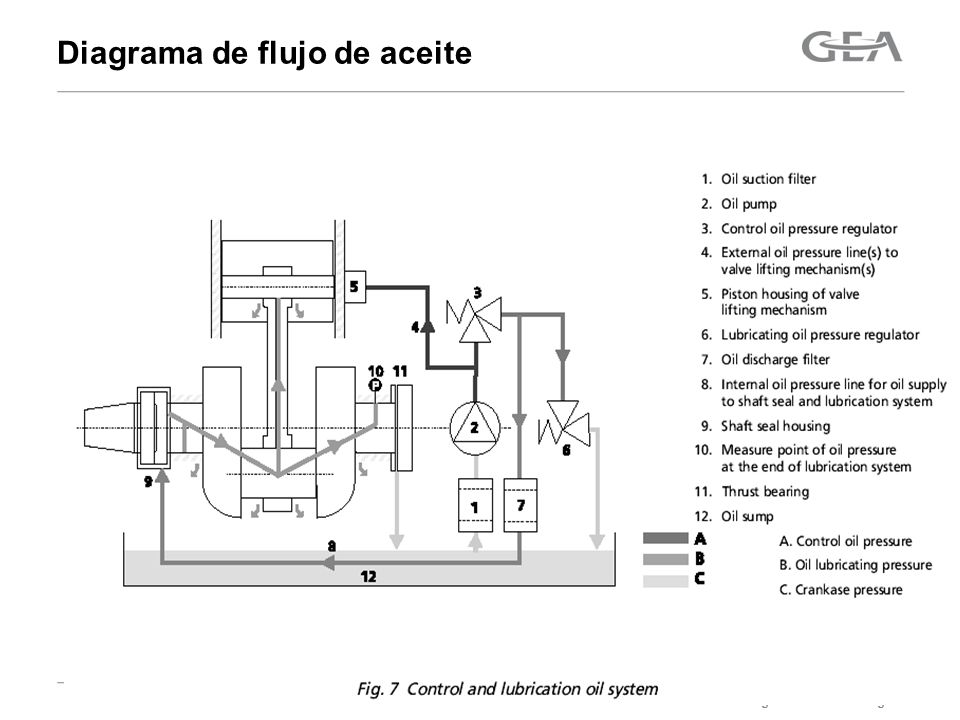

28 Diagrama de flujo de aceite

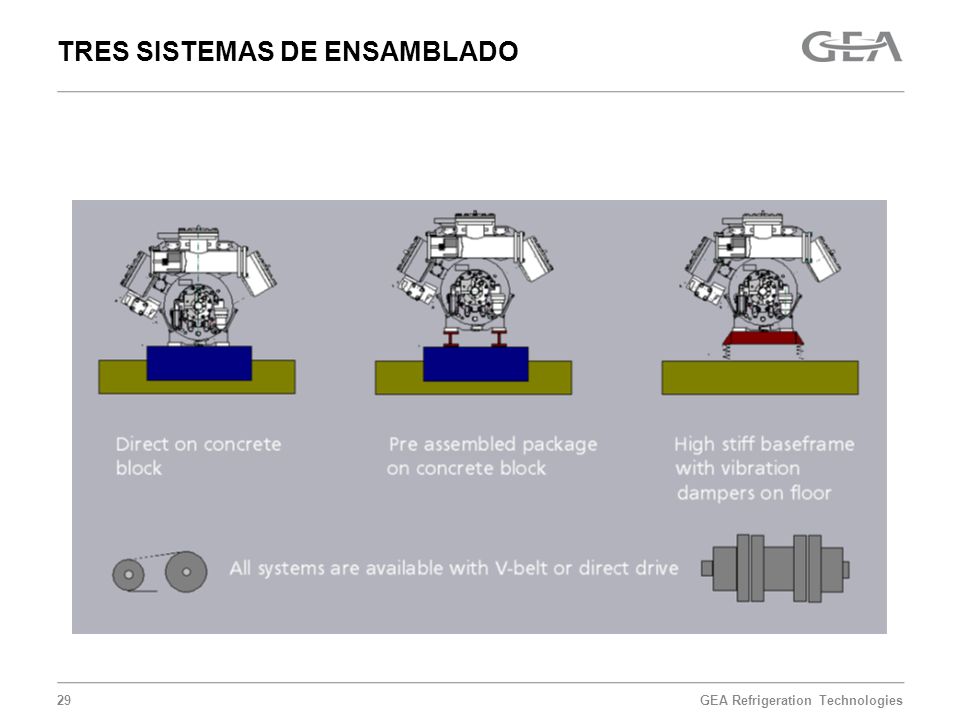

29 TRES SISTEMAS DE ENSAMBLADO

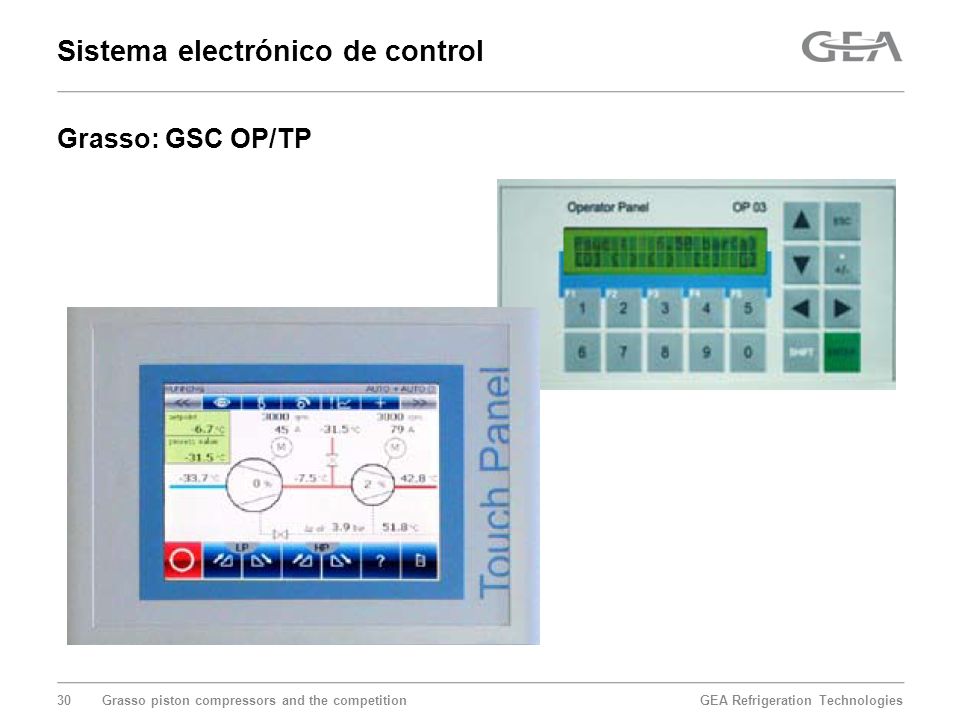

30 Sistema electrónico de control
Grasso: GSC OP/TP Grasso piston compressors and the competition

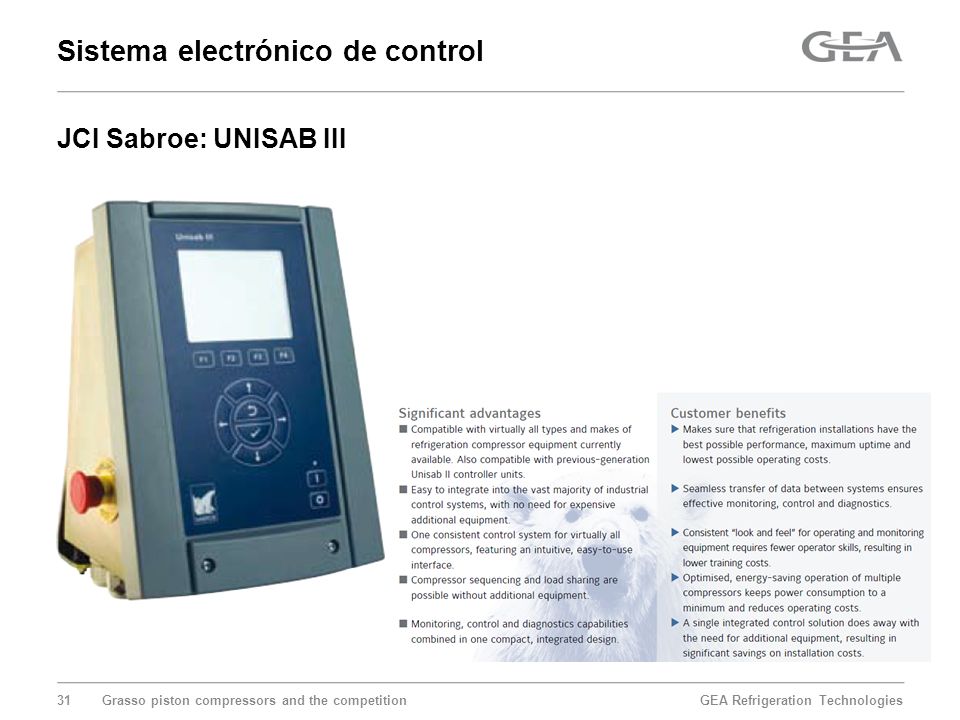

31 Sistema electrónico de control
JCI Sabroe: UNISAB III Grasso piston compressors and the competition

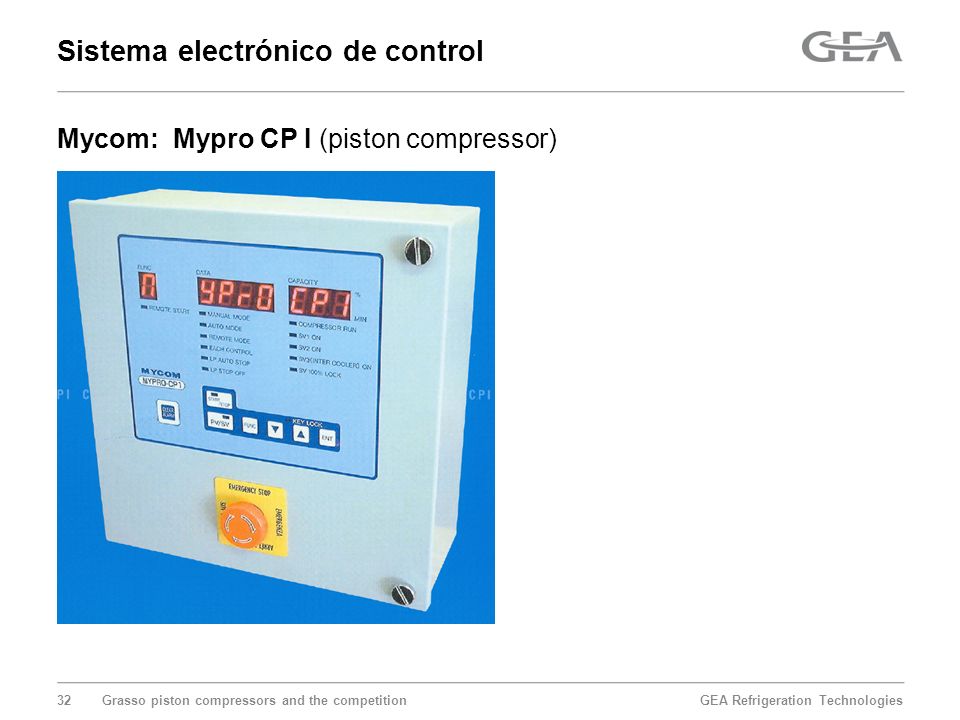

32 Sistema electrónico de control
Mycom: Mypro CP I (piston compressor) Grasso piston compressors and the competition

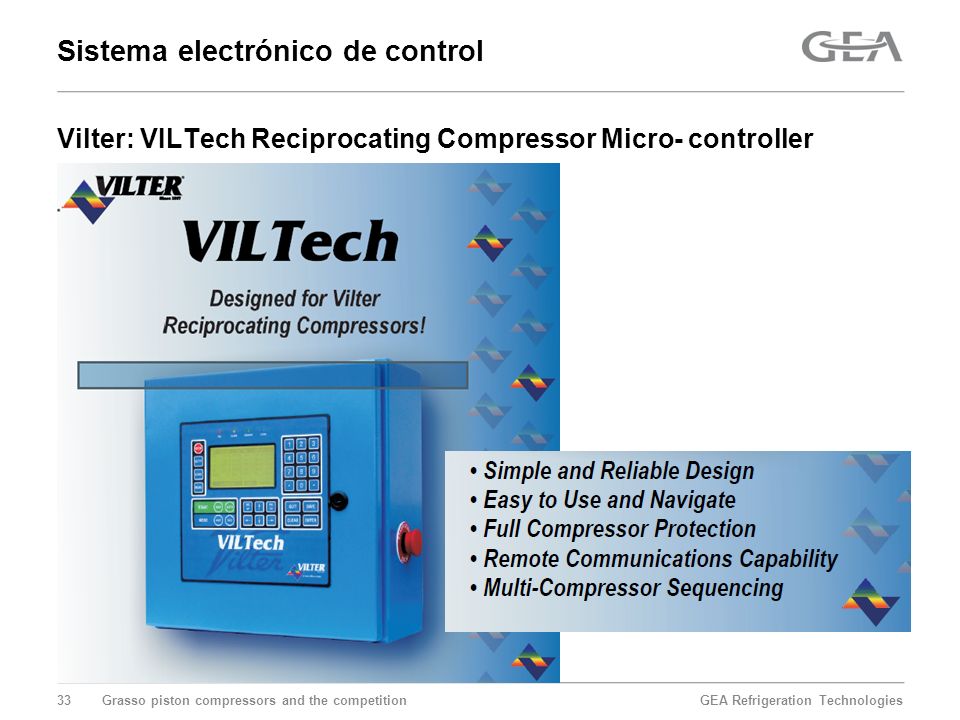

33 Sistema electrónico de control
Vilter: VILTech Reciprocating Compressor Micro- controller Grasso piston compressors and the competition

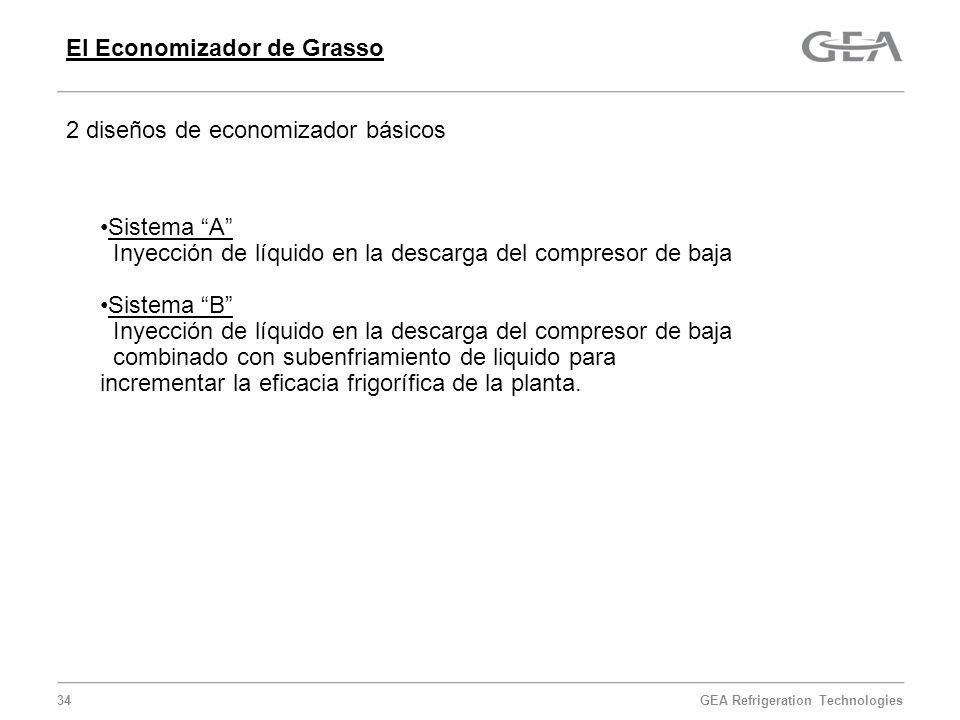

34 El Economizador de Grasso
2 diseños de economizador básicos Sistema “A” Inyección de líquido en la descarga del compresor de baja Sistema “B” combinado con subenfriamiento de liquido para incrementar la eficacia frigorífica de la planta.

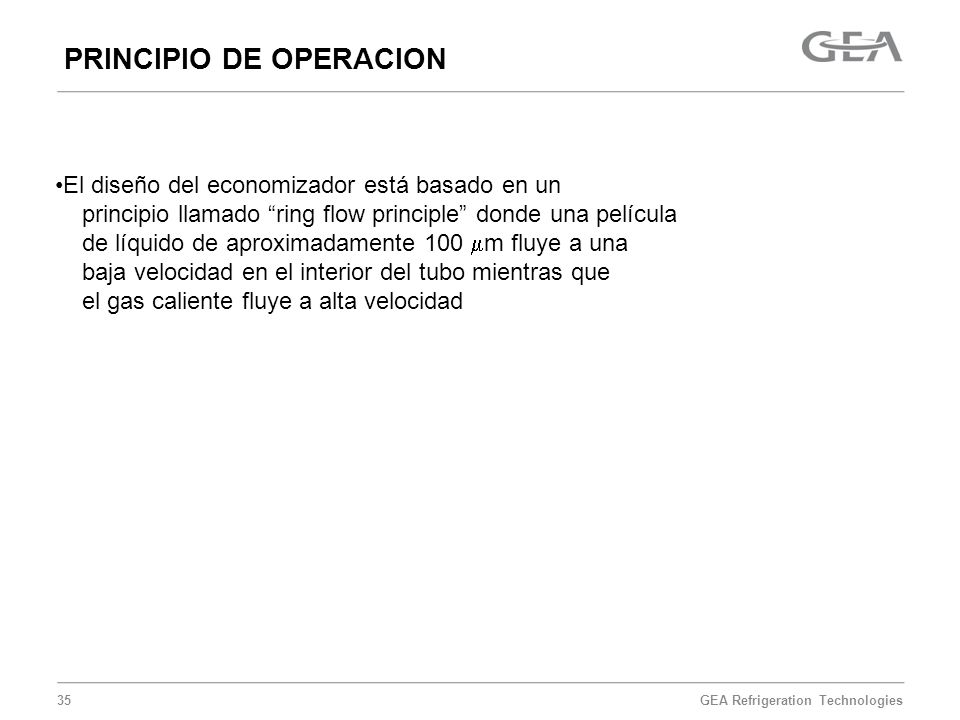

35 PRINCIPIO DE OPERACION
El diseño del economizador está basado en un principio llamado “ring flow principle” donde una película de líquido de aproximadamente 100 m fluye a una baja velocidad en el interior del tubo mientras que el gas caliente fluye a alta velocidad

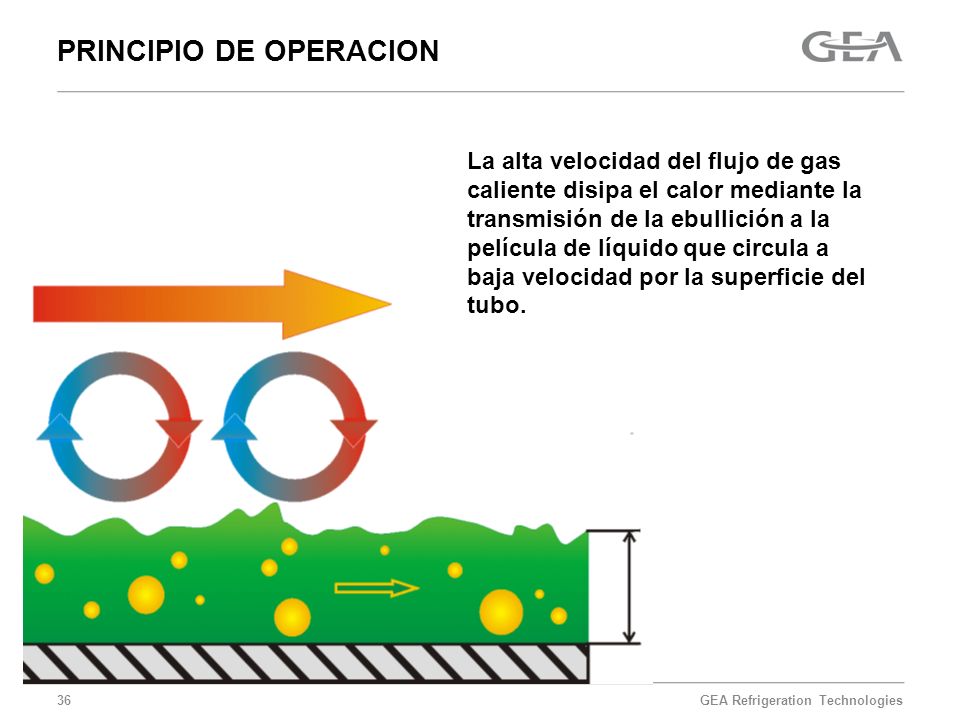

36 PRINCIPIO DE OPERACION
La alta velocidad del flujo de gas caliente disipa el calor mediante la transmisión de la ebullición a la película de líquido que circula a baja velocidad por la superficie del tubo.

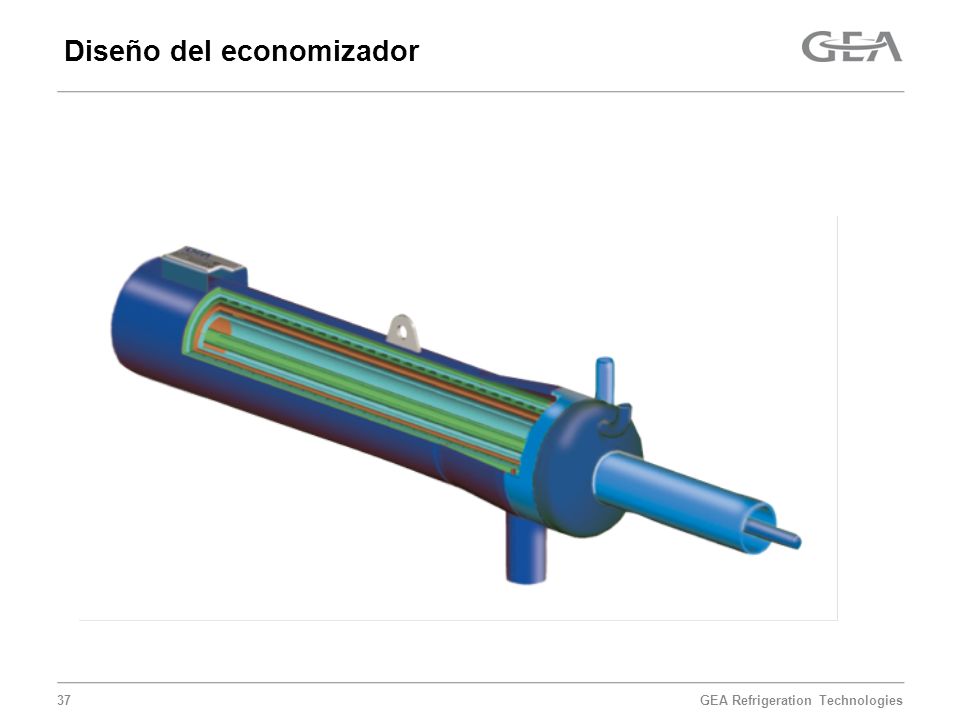

37 Diseño del economizador

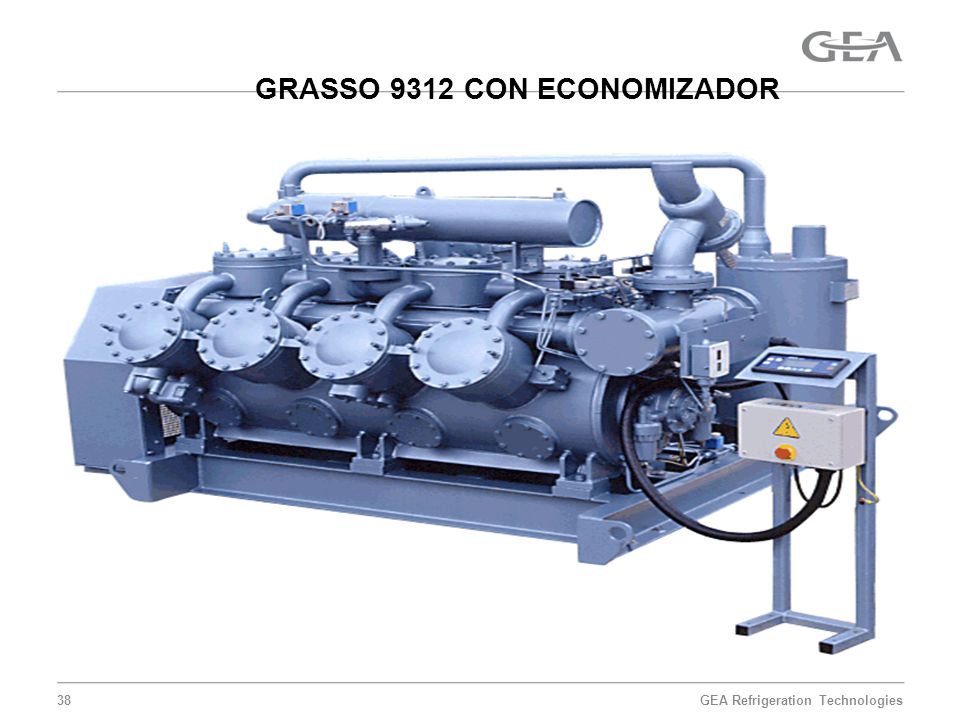

38 GRASSO 9312 CON ECONOMIZADOR

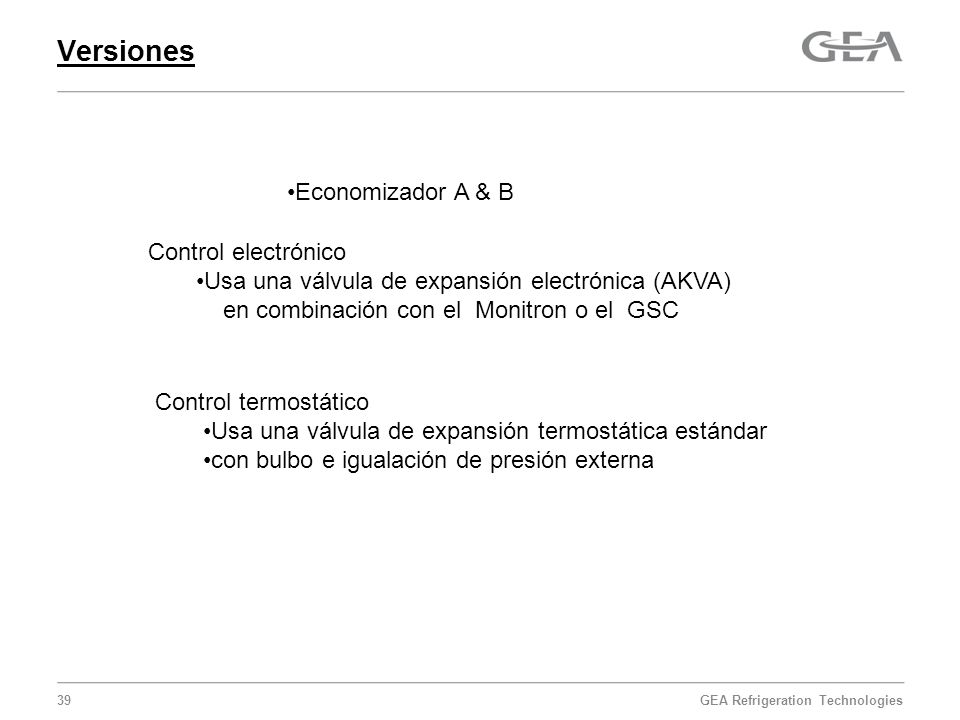

39 Versiones Economizador A & B Control electrónico
Usa una válvula de expansión electrónica (AKVA) en combinación con el Monitron o el GSC Control termostático Usa una válvula de expansión termostática estándar con bulbo e igualación de presión externa

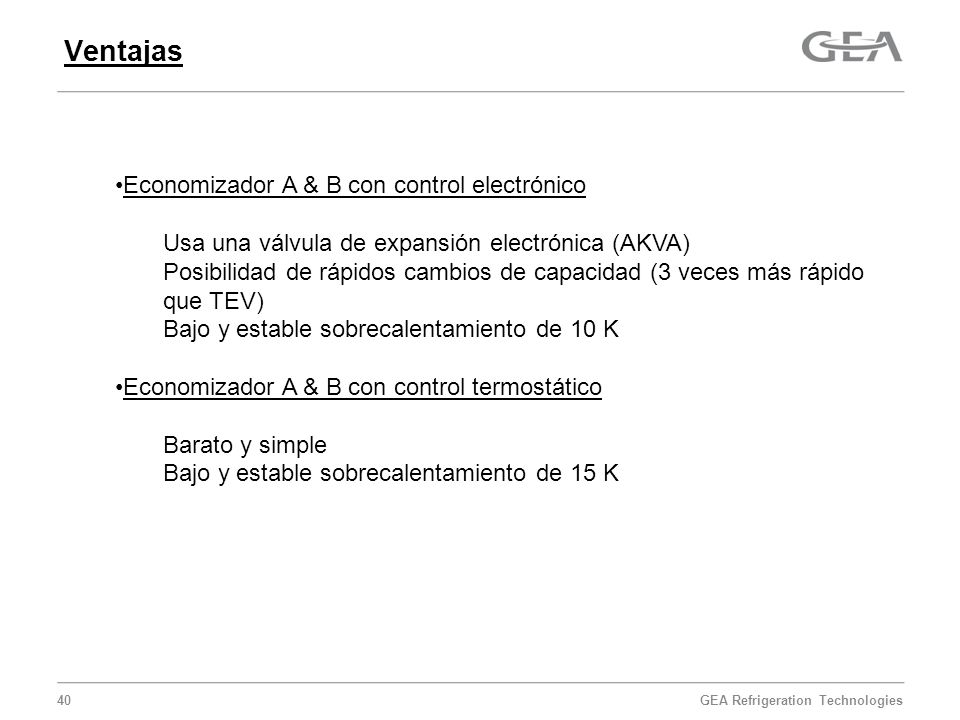

40 Ventajas Economizador A & B con control electrónico
Usa una válvula de expansión electrónica (AKVA) Posibilidad de rápidos cambios de capacidad (3 veces más rápido que TEV) Bajo y estable sobrecalentamiento de 10 K Economizador A & B con control termostático Barato y simple Bajo y estable sobrecalentamiento de 15 K

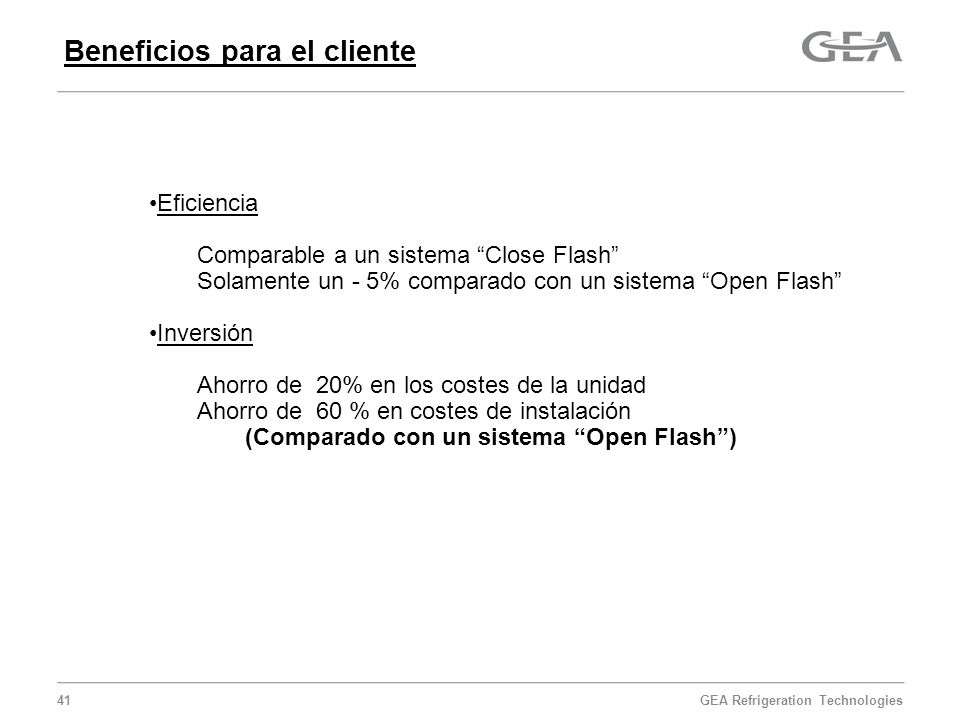

41 Beneficios para el cliente
Eficiencia Comparable a un sistema “Close Flash” Solamente un - 5% comparado con un sistema “Open Flash” Inversión Ahorro de 20% en los costes de la unidad Ahorro de 60 % en costes de instalación (Comparado con un sistema “Open Flash”)

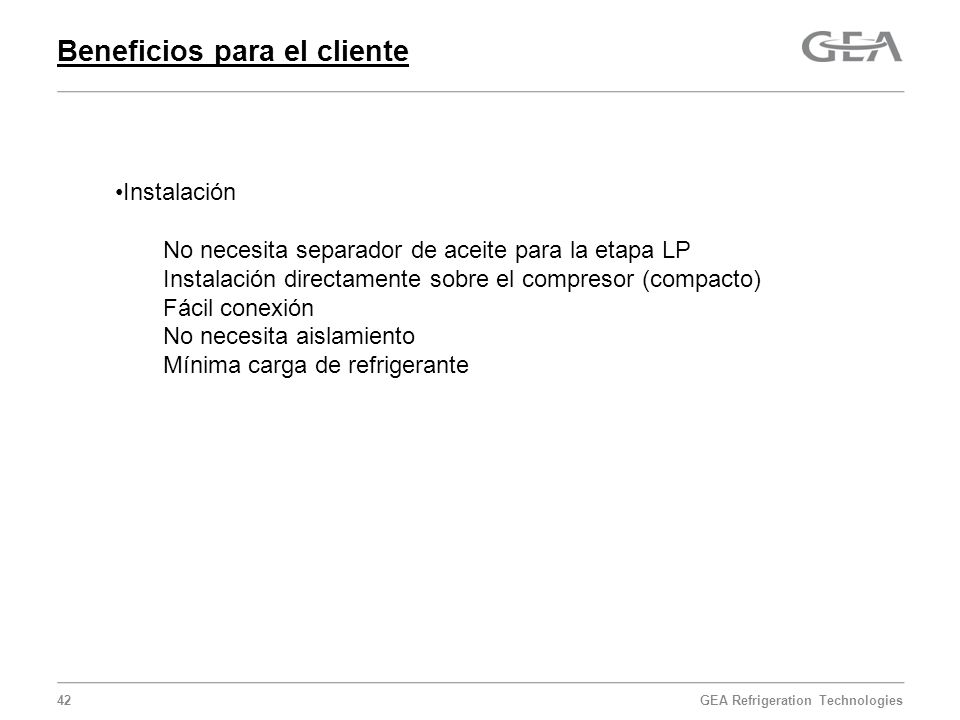

42 Beneficios para el cliente
Instalación No necesita separador de aceite para la etapa LP Instalación directamente sobre el compresor (compacto) Fácil conexión No necesita aislamiento Mínima carga de refrigerante
