1 Partes de una Tarjeta Madre Jesus Auli ITTE 1031L Profa: Damaris Matos

2 Introducción En la siguiente presentación se discutirá varias partes del motherboard o tarjeta madre al finalizar la misma serán capases de identificar las diferentes partes de una tarjeta madre.

3 Tarjeta Madre MSI P965 Neo2 Tarjeta Madre La tarjeta madre o motherboard es el dispositivo mas importante en la computadora ya que se encarga de la comunicación y las funciones de los peri ferales interno y externos.

4 PS/2 Ratón y Teclado Puerto Serie Puerto Paralelo Puertos USB Puerto FireWire Puertos Audio LAN Panel trasero

5 Socket CPU LGA775 Ventilador CPU Reguladores de Voltaje Socket o puerto del CPU

6 Fuente alimentación ATX 24 pines Slots de Memoria DDR2 Zócalos de memoria

7 Puertos S-ATA Conector IDE Batería CMOS BIOS Clear CMOS Conectores Panel delantero Puertos y Dispositivos

8 Conector Floppy PCI PCI Express x4 PCI Express x1 PCI Express x16 USB interno Ranuras de Expansión

9 North-Bridge

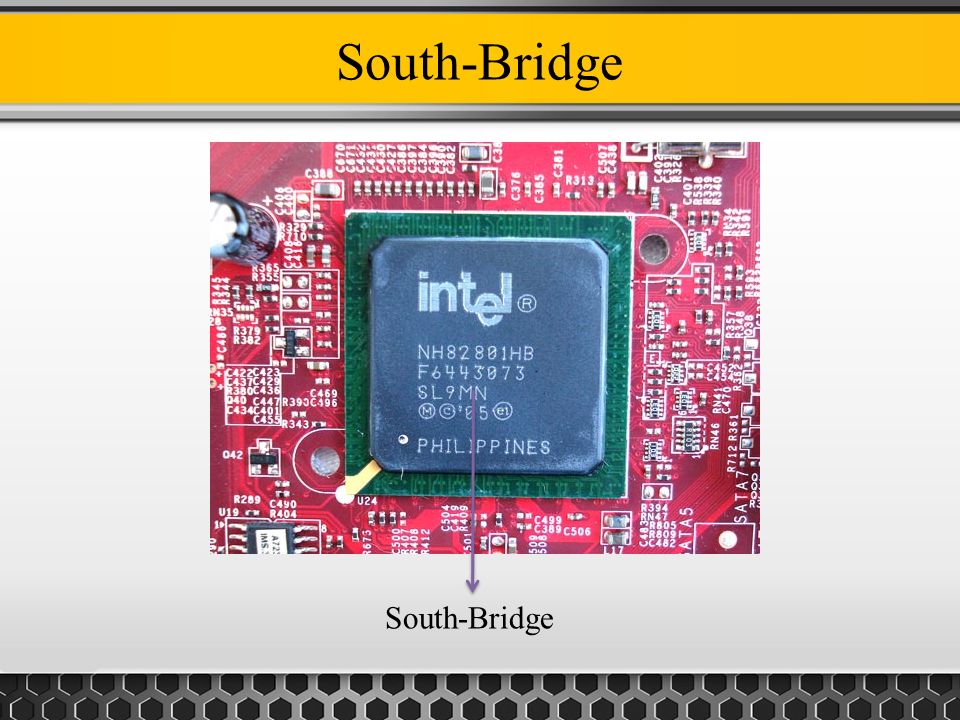

10 South-Bridge

11 North-bridge y South-bridge

12 Conclusión En la pasada presentación se pudo apreciar e identificar las distintas partes del motherboard o tarjeta madre y el funcionamiento básico del North-Bridge y South-Bridge.

13 http://es.wikipedia.org/wiki/Puente_norte http://commons.wikimedia.org/wiki/File:Diagrama_de_la_comunicaci%C3%B3n_e ntre_componentes_de_un_sistema_de_c%C3%B3mputo.svg http://www.tga.es/articulos/PCIExpress.htm http://www.lyberty.com/tech/terms/usb.html Referencias
