1 Topocal la topografía al alcance de todos.
27/11/02 TopoCal V1.2.50 Manual rápido de TopoCal 27/11/02 TopoCal V1.2.40 Topocal V1.2.40

2 Topocal la topografía al alcance de todos.
27/11/02 Dxf Lee y graba en formato Dxf. Entidades que lee y exportan esta versión : Puntos Lineas Polilineas 3Dcara (MDT) 27/11/02 TopoCal V1.2.40 Topocal V1.2.40

3 Topocal la topografía al alcance de todos.

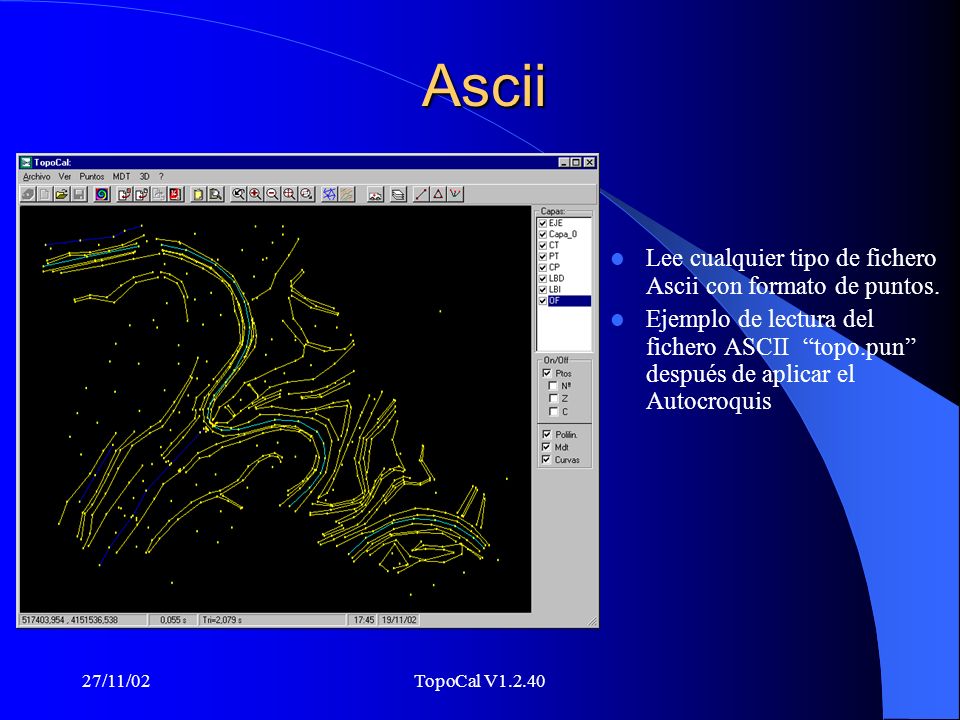

27/11/02 Ascii Lee cualquier tipo de fichero Ascii con formato de puntos. Ejemplo de lectura del fichero ASCII “topo.pun” después de aplicar el Autocroquis 27/11/02 TopoCal V1.2.40 Topocal V1.2.40

4 Topocal la topografía al alcance de todos.

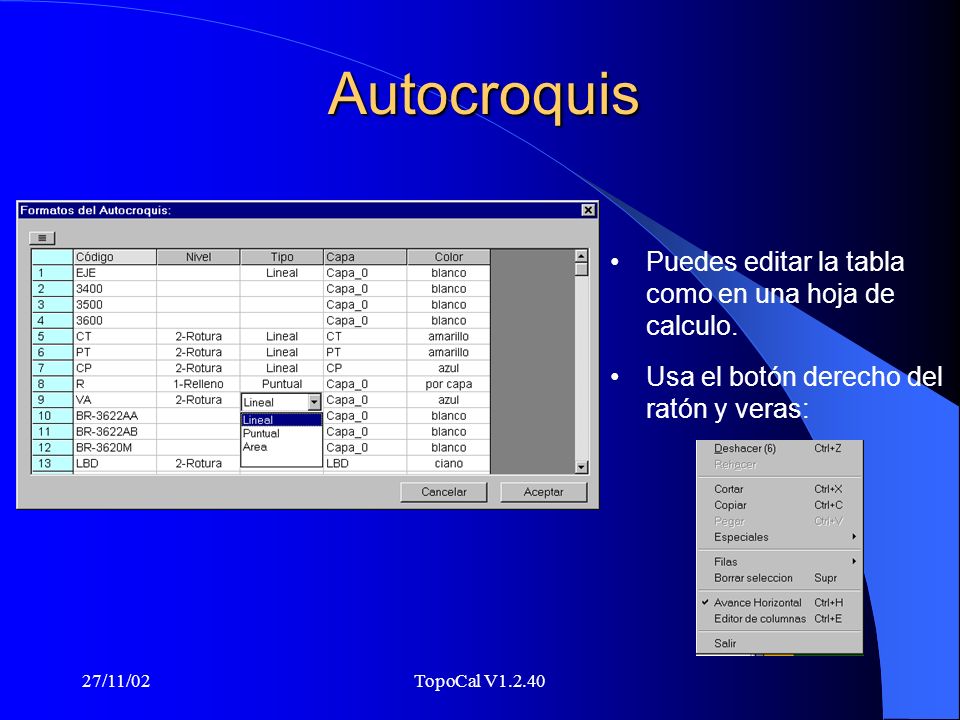

27/11/02 Autocroquis Puedes editar la tabla como en una hoja de calculo.  Usa el botón derecho del ratón y veras: 27/11/02 TopoCal V1.2.40 Topocal V1.2.40

5 Topocal la topografía al alcance de todos.

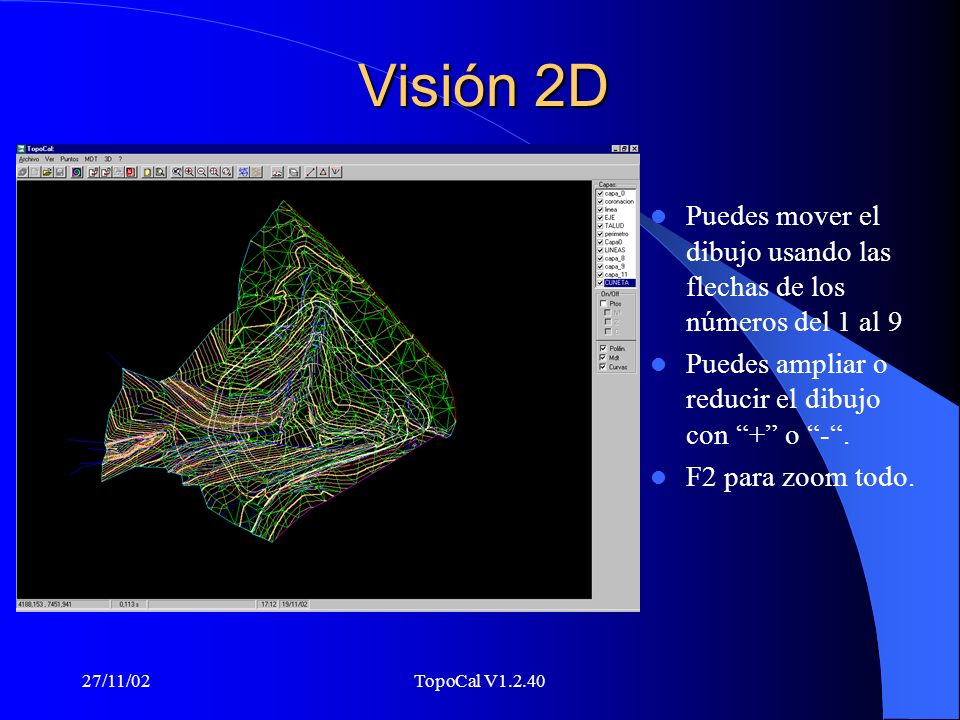

27/11/02 Visión 2D Puedes mover el dibujo usando las flechas de los números del 1 al 9 Puedes ampliar o reducir el dibujo con “+” o “-“. F2 para zoom todo. 27/11/02 TopoCal V1.2.40 Topocal V1.2.40

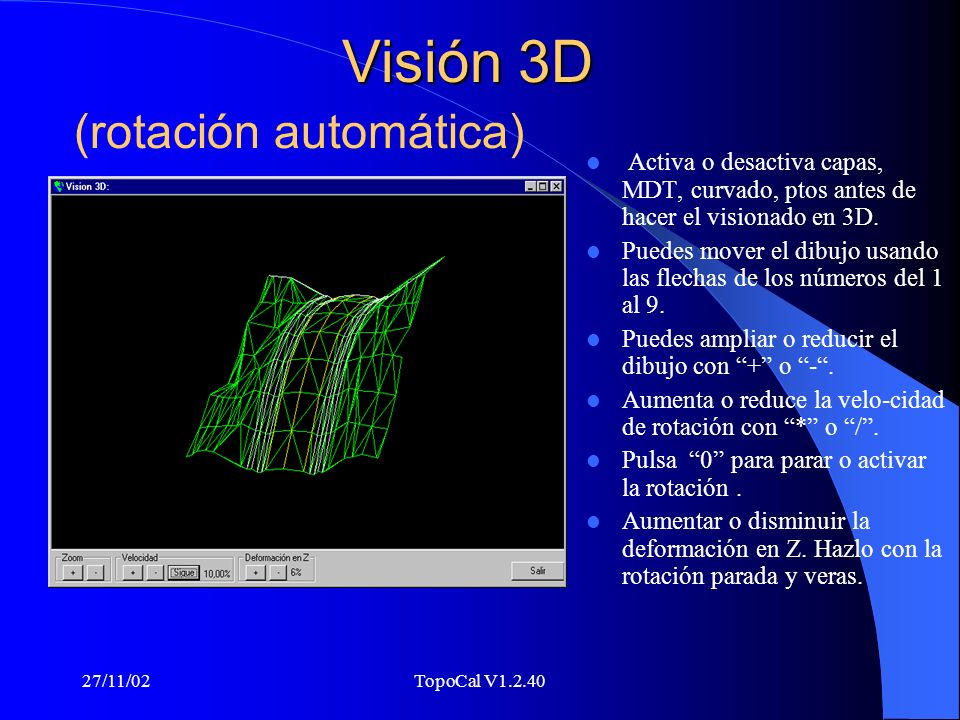

6 Visión 3D (rotación automática)
Activa o desactiva capas, MDT, curvado, ptos antes de hacer el visionado en 3D. Puedes mover el dibujo usando las flechas de los números del 1 al 9. Puedes ampliar o reducir el dibujo con “+” o “-“. Aumenta o reduce la velo-cidad de rotación con “*” o “/”. Pulsa “0” para parar o activar la rotación . Aumentar o disminuir la deformación en Z. Hazlo con la rotación parada y veras. 27/11/02 TopoCal V1.2.40

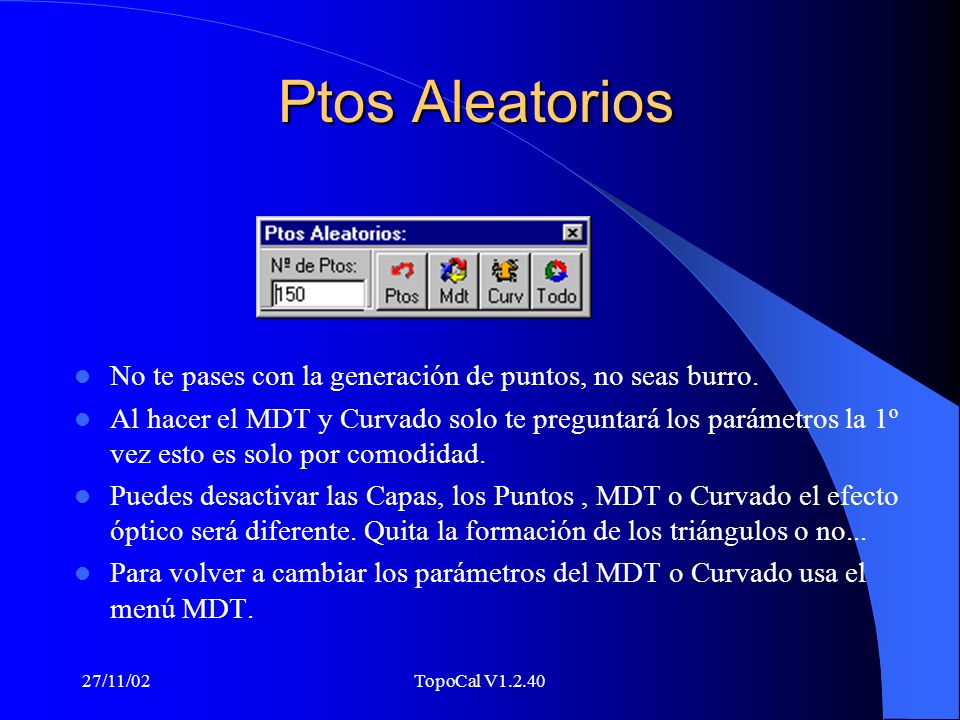

7 Ptos Aleatorios No te pases con la generación de puntos, no seas burro. Al hacer el MDT y Curvado solo te preguntará los parámetros la 1º vez esto es solo por comodidad. Puedes desactivar las Capas, los Puntos , MDT o Curvado el efecto óptico será diferente. Quita la formación de los triángulos o no... Para volver a cambiar los parámetros del MDT o Curvado usa el menú MDT. 27/11/02 TopoCal V1.2.40

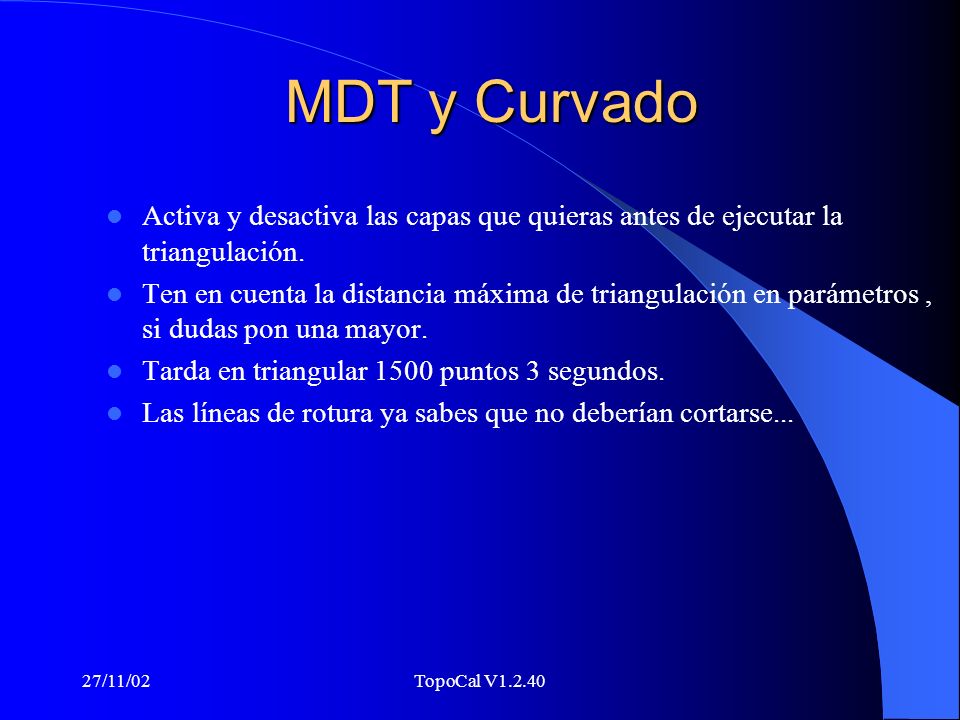

8 MDT y Curvado Activa y desactiva las capas que quieras antes de ejecutar la triangulación. Ten en cuenta la distancia máxima de triangulación en parámetros , si dudas pon una mayor. Tarda en triangular 1500 puntos 3 segundos. Las líneas de rotura ya sabes que no deberían cortarse... 27/11/02 TopoCal V1.2.40

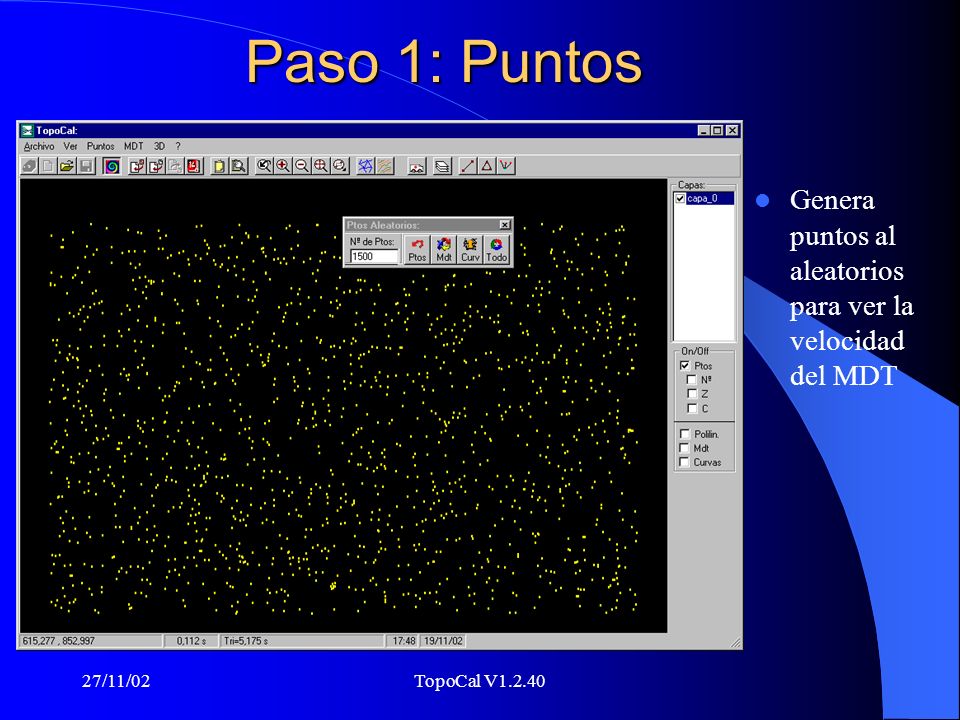

9 Paso 1: Puntos Genera puntos al aleatorios para ver la velocidad del MDT 27/11/02 TopoCal V1.2.40

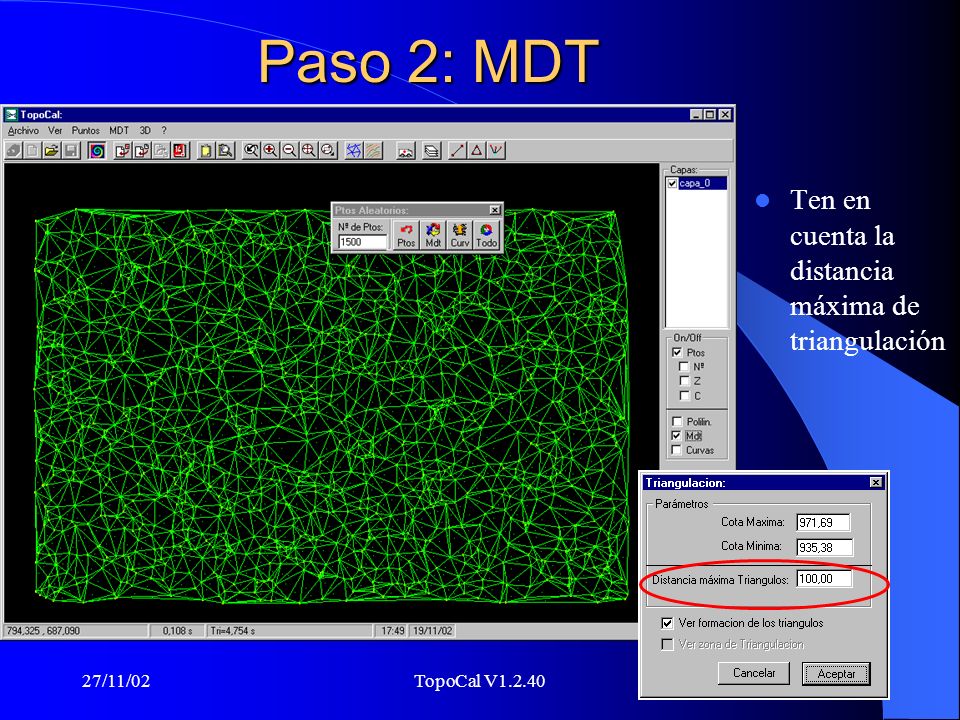

10 Paso 2: MDT Ten en cuenta la distancia máxima de triangulación
27/11/02 TopoCal V1.2.40

11 Topocal la topografía al alcance de todos.

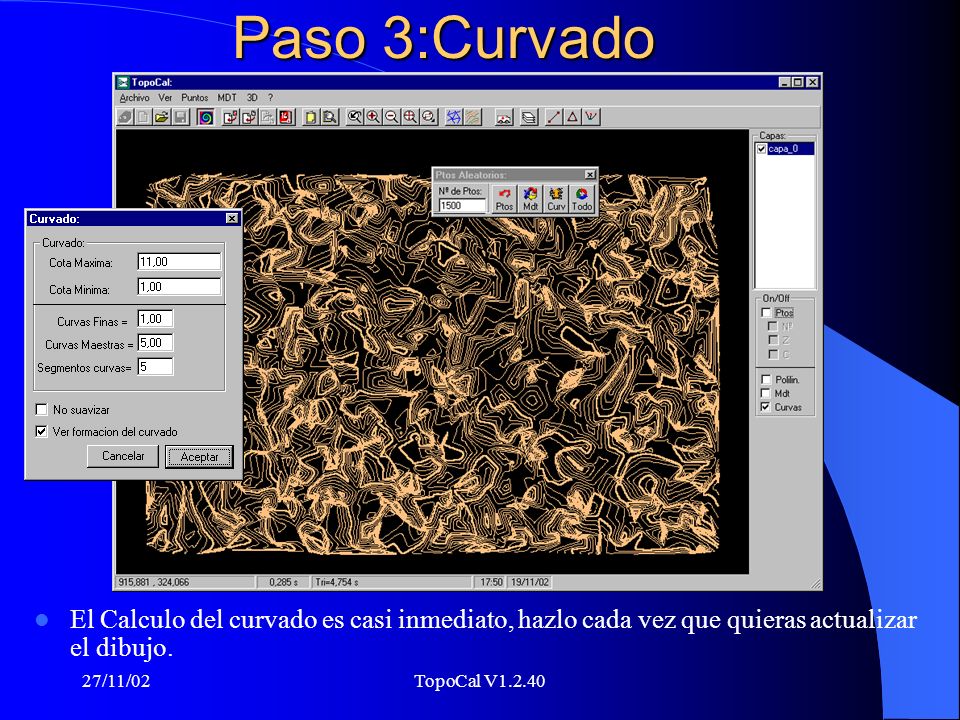

Paso 3:Curvado Topocal la topografía al alcance de todos. 27/11/02 El Calculo del curvado es casi inmediato, hazlo cada vez que quieras actualizar el dibujo. 27/11/02 TopoCal V1.2.40 Topocal V1.2.40

12 Entidades Puedes ver en todo momento la cantidad de entidades que tienes. 27/11/02 TopoCal V1.2.40

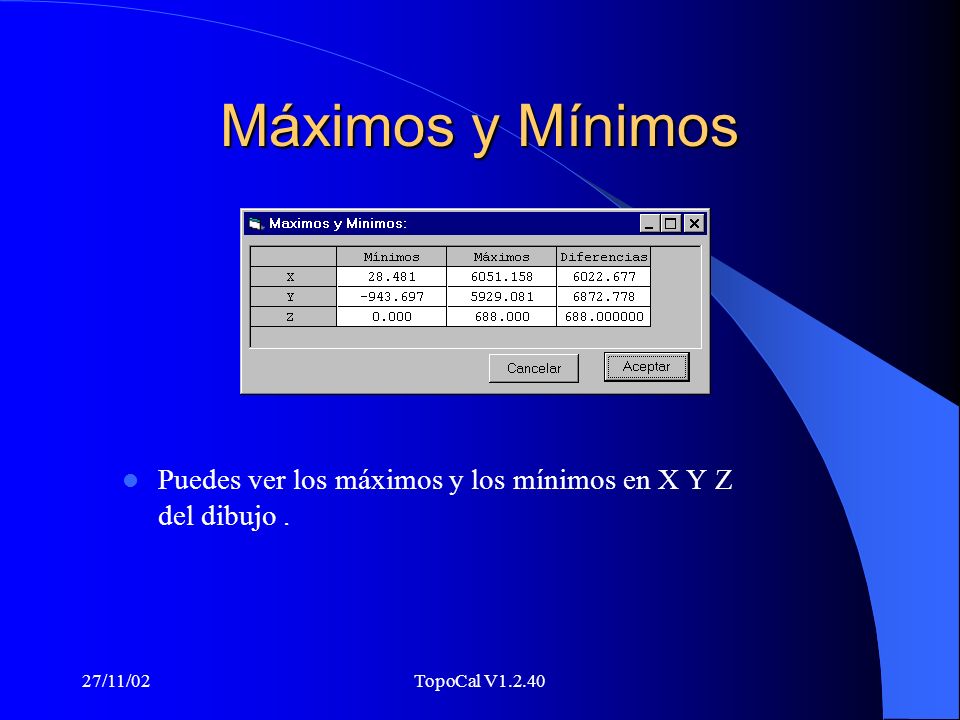

13 Máximos y Mínimos Puedes ver los máximos y los mínimos en X Y Z del dibujo . 27/11/02 TopoCal V1.2.40

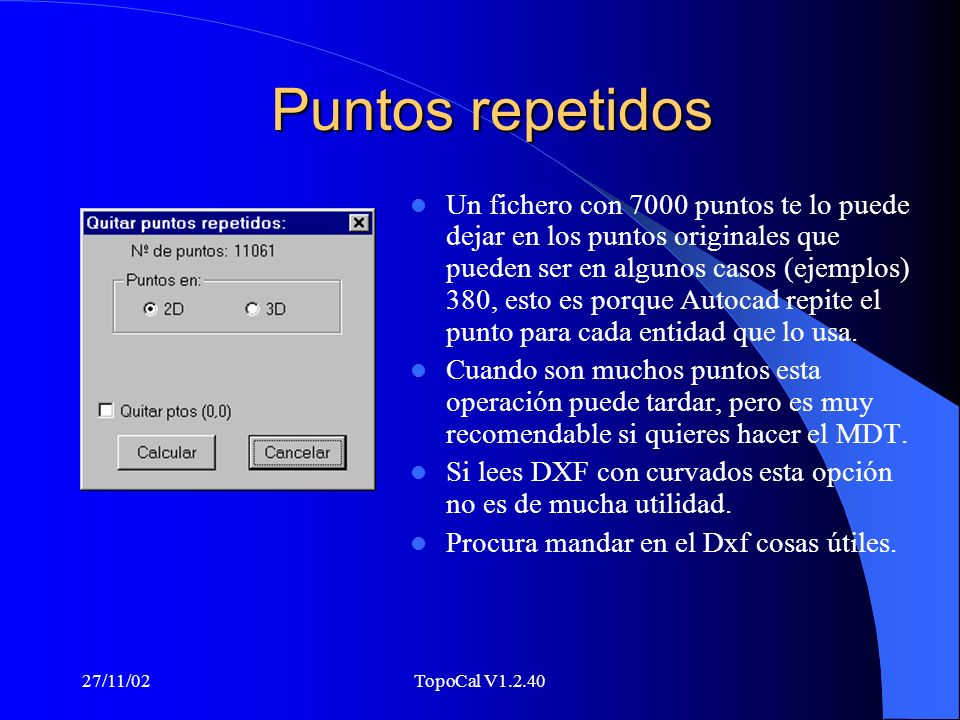

14 Puntos repetidos Un fichero con 7000 puntos te lo puede dejar en los puntos originales que pueden ser en algunos casos (ejemplos) 380, esto es porque Autocad repite el punto para cada entidad que lo usa. Cuando son muchos puntos esta operación puede tardar, pero es muy recomendable si quieres hacer el MDT. Si lees DXF con curvados esta opción no es de mucha utilidad. Procura mandar en el Dxf cosas útiles. 27/11/02 TopoCal V1.2.40

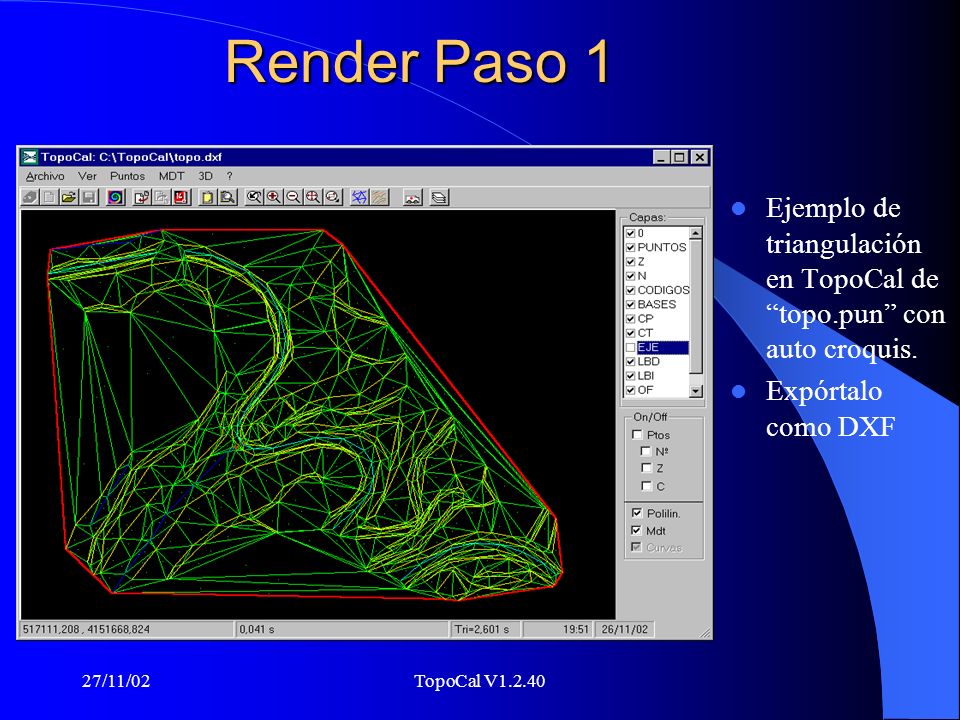

15 Render Paso 1 Ejemplo de triangulación en TopoCal de “topo.pun” con auto croquis. Expórtalo como DXF 27/11/02 TopoCal V1.2.40

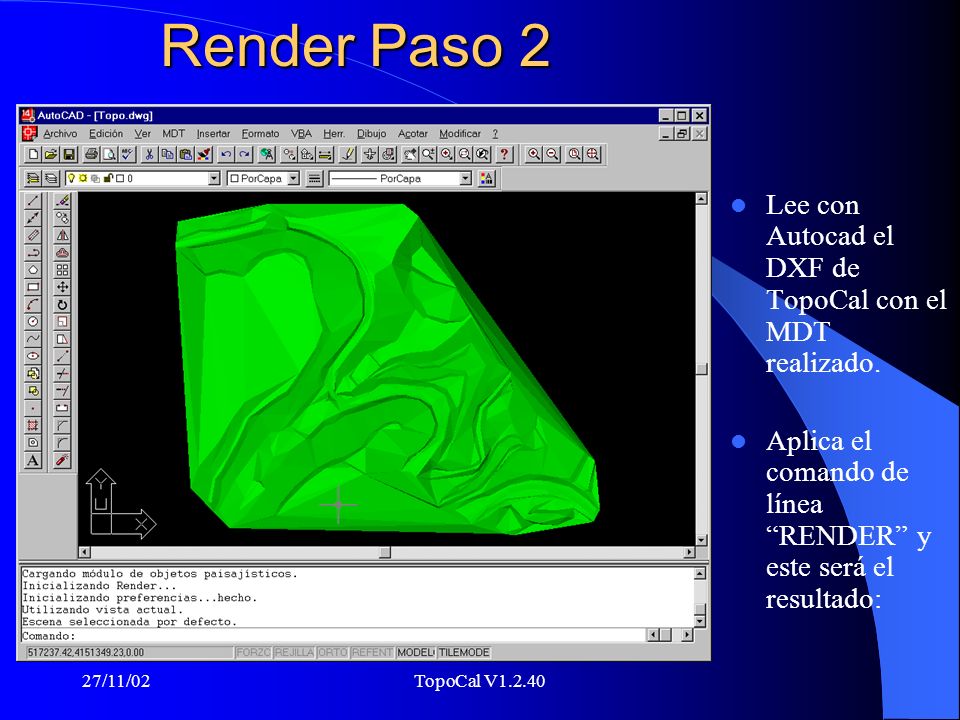

16 Render Paso 2 Lee con Autocad el DXF de TopoCal con el MDT realizado.
Aplica el comando de línea “RENDER” y este será el resultado: 27/11/02 TopoCal V1.2.40

17 TopoCal www.topocal.com Y en próximas versiones mucho más.....
Esperamos vuestros comentarios y peticiones en: 27/11/02 TopoCal V1.2.40
