1 Virtualización sobre VMWare y almacenamiento externo

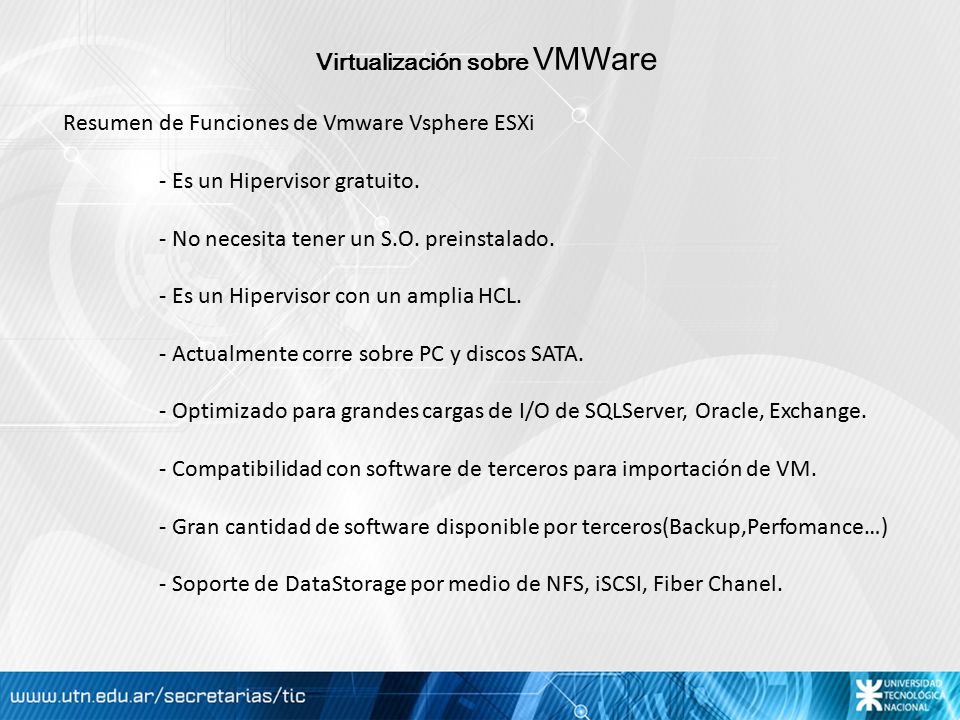

2 Resumen de Funciones de Vmware Vsphere ESXi - Es un Hipervisor gratuito. - No necesita tener un S.O. preinstalado. - Es un Hipervisor con un amplia HCL. - Actualmente corre sobre PC y discos SATA. - Optimizado para grandes cargas de I/O de SQLServer, Oracle, Exchange. - Compatibilidad con software de terceros para importación de VM. - Gran cantidad de software disponible por terceros(Backup,Perfomance…) - Soporte de DataStorage por medio de NFS, iSCSI, Fiber Chanel. Virtualización sobre VMWare

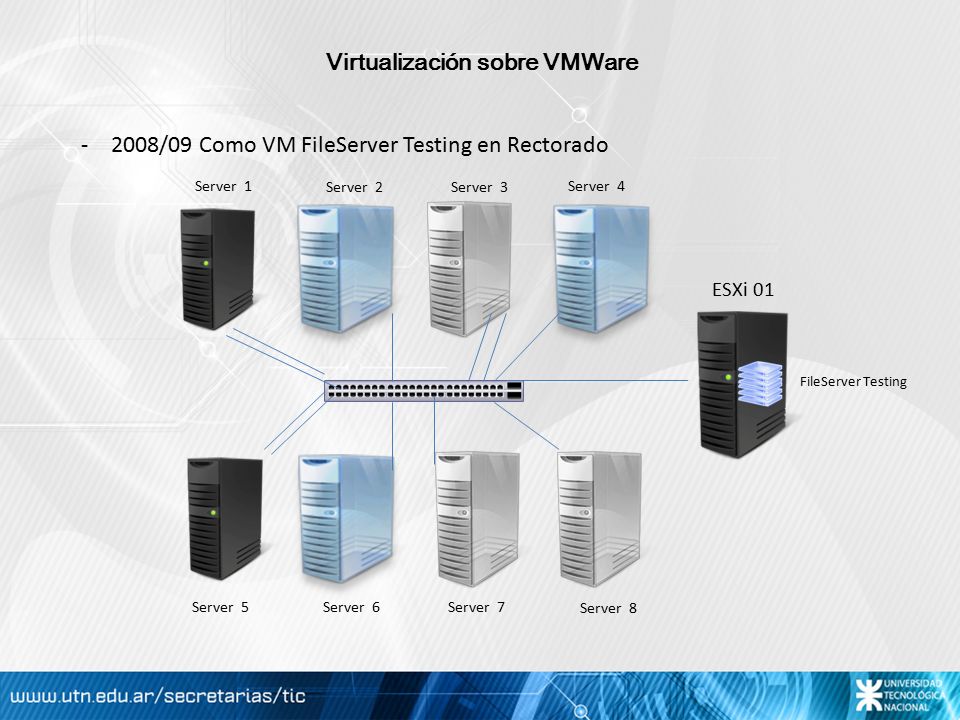

3 -2008/09 Como VM FileServer Testing en Rectorado Server 1 Server 2Server 3 Server 4 Server 5 Server 6Server 7 Server 8 ESXi 01 FileServer Testing Virtualización sobre VMWare

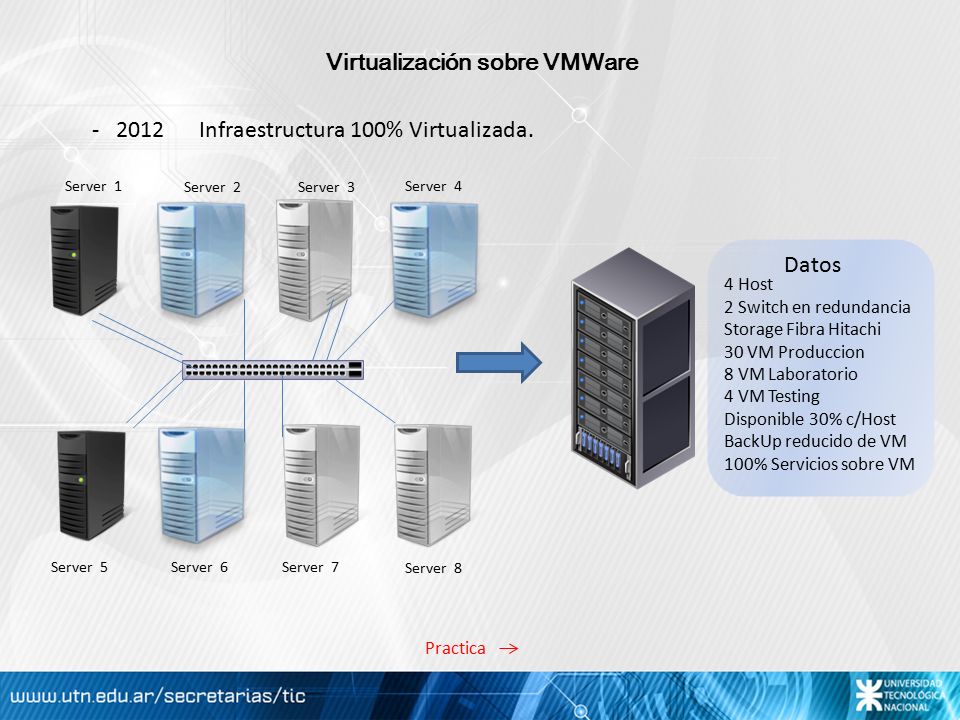

4 - 2012 Infraestructura 100% Virtualizada. Server 1 Server 2Server 3 Server 4 Server 5 Server 6Server 7 Server 8 4 Host 2 Switch en redundancia Storage Fibra Hitachi 30 VM Produccion 8 VM Laboratorio 4 VM Testing Disponible 30% c/Host BackUp reducido de VM 100% Servicios sobre VM Datos Virtualización sobre VMWare Practica

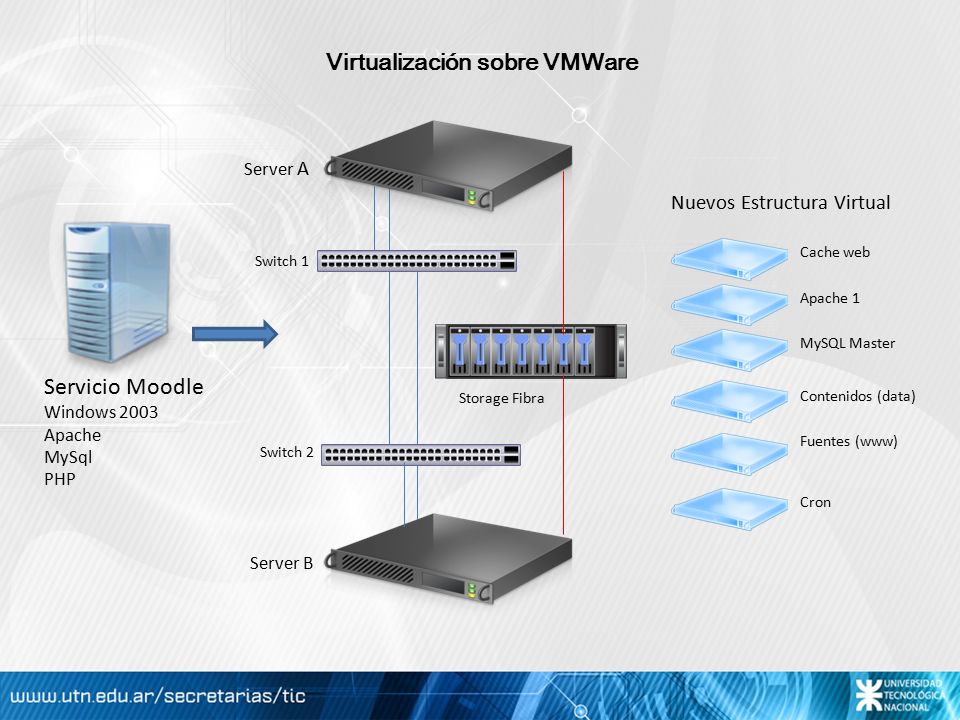

5 Virtualización sobre VMWare Servicio Moodle Windows 2003 Apache MySql PHP MySQL Master Apache 1 Cache web Contenidos (data) Fuentes (www) Nuevos Estructura Virtual Cron Storage Fibra Switch 1 Switch 2 Server A Server B

6 Opcion de Almacenamiento Externo

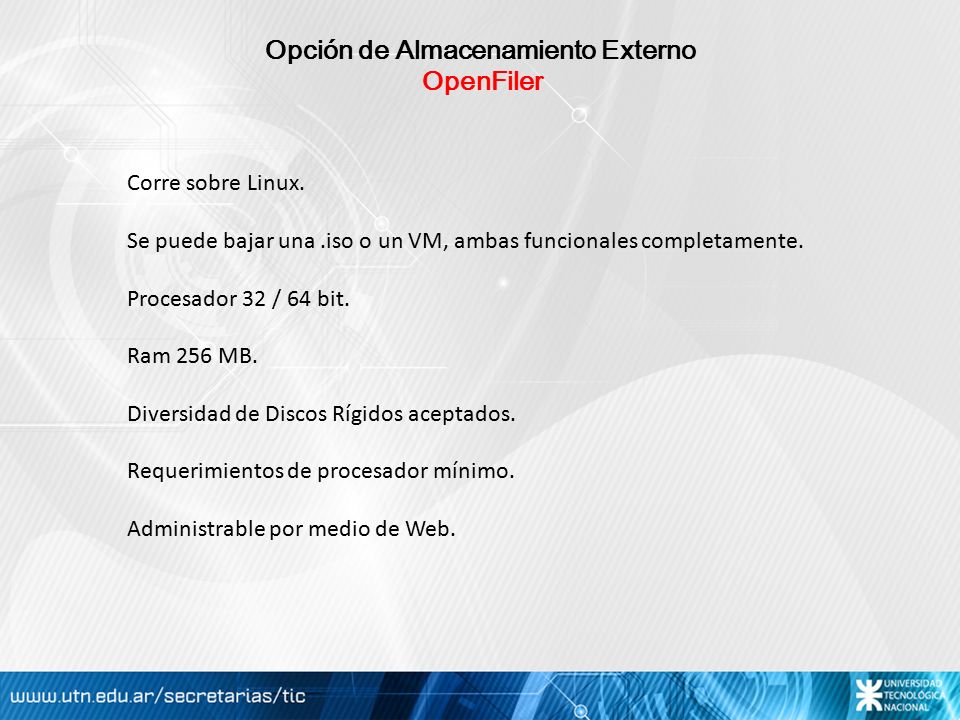

7 Opción de Almacenamiento Externo OpenFiler Corre sobre Linux. Se puede bajar una.iso o un VM, ambas funcionales completamente. Procesador 32 / 64 bit. Ram 256 MB. Diversidad de Discos Rígidos aceptados. Requerimientos de procesador mínimo. Administrable por medio de Web.

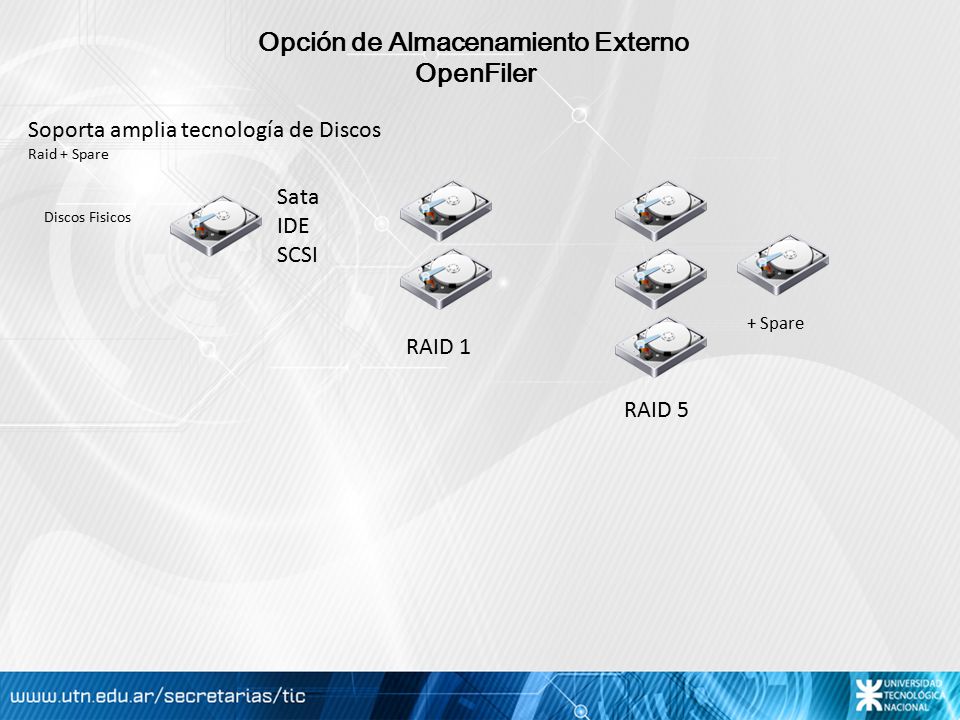

8 Sata IDE SCSI RAID 1 RAID 5 Soporta amplia tecnología de Discos Raid + Spare Discos Fisicos + Spare Opción de Almacenamiento Externo OpenFiler

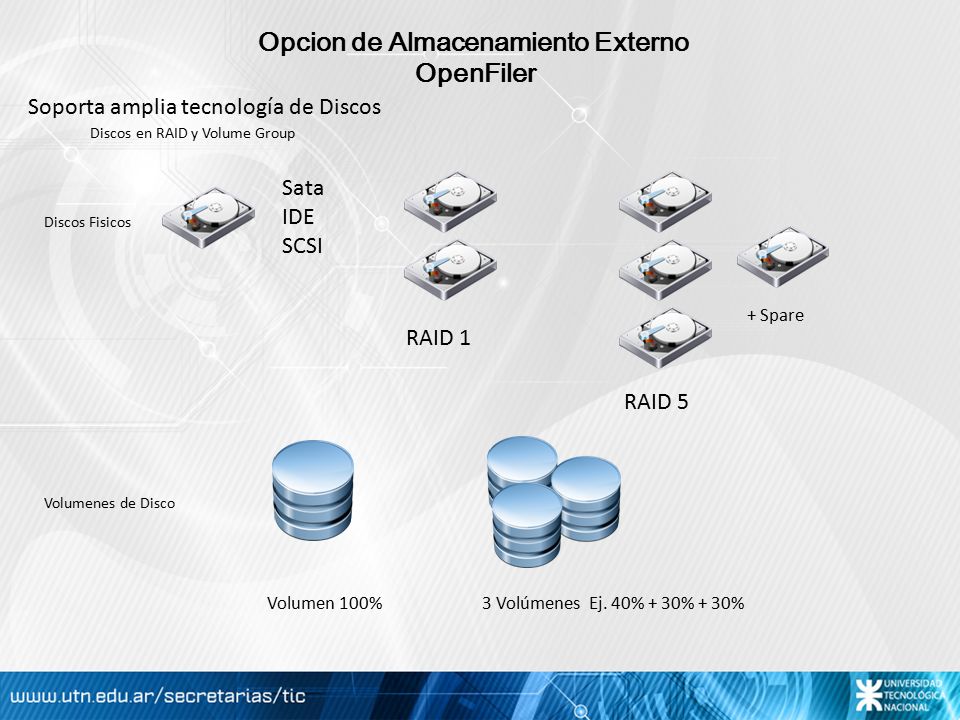

9 Sata IDE SCSI RAID 1 RAID 5 Volumen 100%3 Volúmenes Ej. 40% + 30% + 30% Soporta amplia tecnología de Discos Discos en RAID y Volume Group Discos Fisicos Volumenes de Disco + Spare Opcion de Almacenamiento Externo OpenFiler

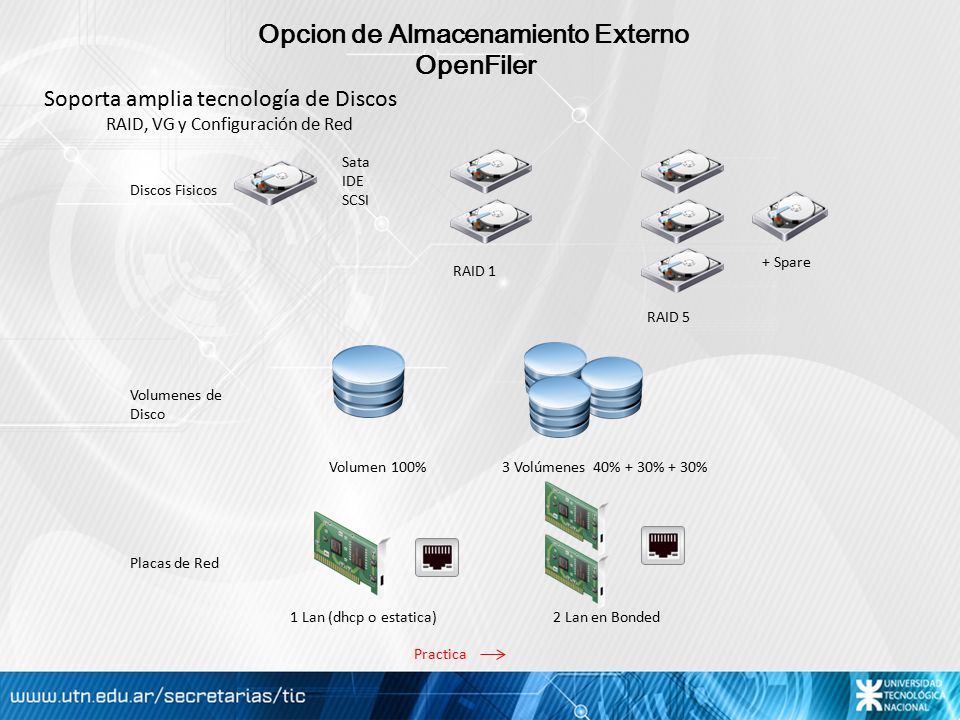

10 Sata IDE SCSI RAID 1 RAID 5 Volumen 100%3 Volúmenes 40% + 30% + 30% Soporta amplia tecnología de Discos RAID, VG y Configuración de Red Discos Fisicos Volumenes de Disco + Spare 1 Lan (dhcp o estatica) Placas de Red 2 Lan en Bonded Opcion de Almacenamiento Externo OpenFiler Practica

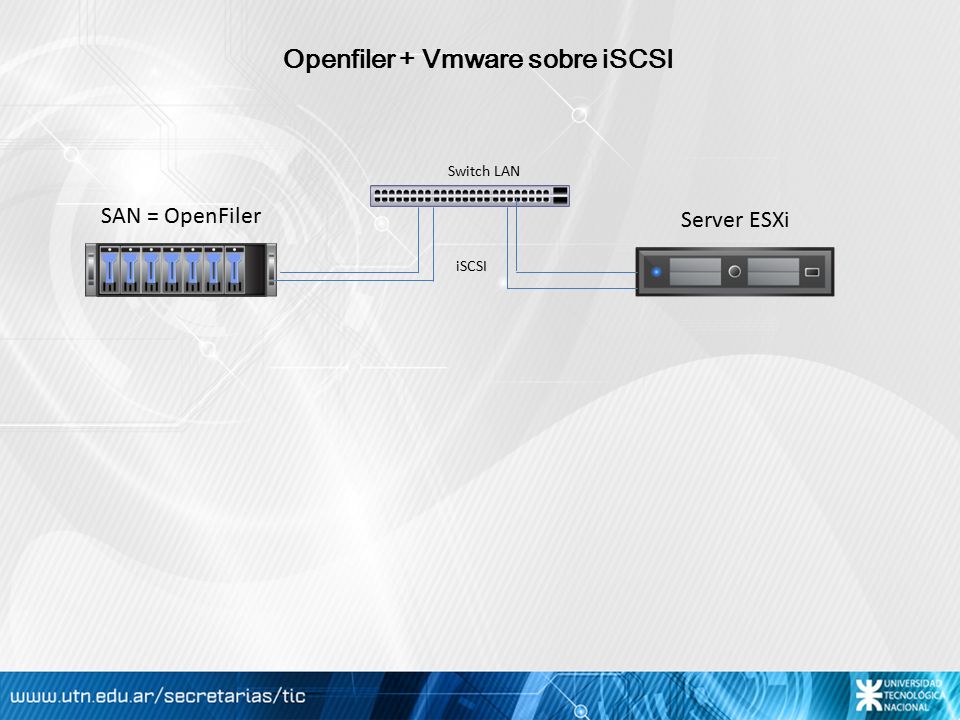

11 SAN = OpenFiler Server ESXi Switch LAN iSCSI Openfiler + Vmware sobre iSCSI

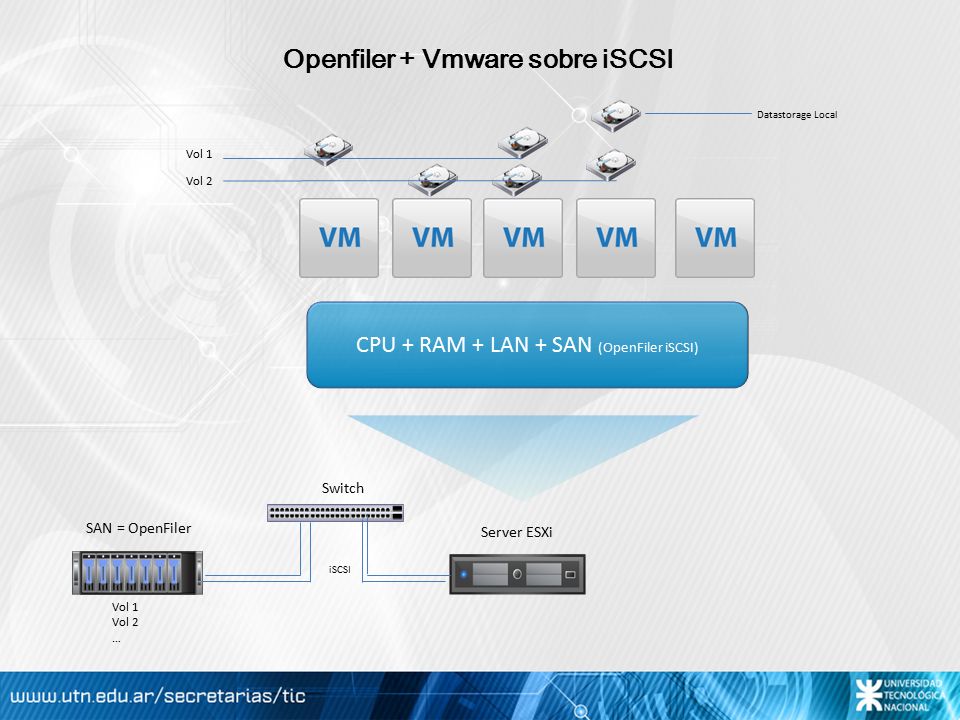

12 SAN = OpenFiler Server ESXi Switch iSCSI CPU + RAM + LAN + SAN (OpenFiler iSCSI) Vol 1 Vol 2 Datastorage Local Vol 1 Vol 2 … Openfiler + Vmware sobre iSCSI

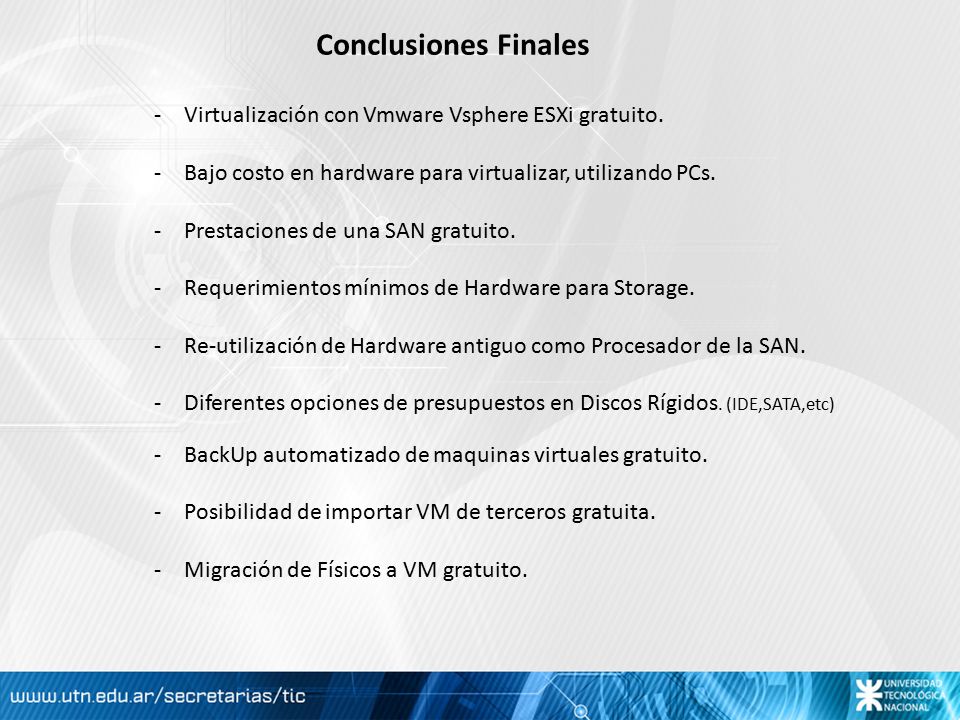

13 Conclusiones Finales -Virtualización con Vmware Vsphere ESXi gratuito. -Bajo costo en hardware para virtualizar, utilizando PCs. -Prestaciones de una SAN gratuito. -Requerimientos mínimos de Hardware para Storage. -Re-utilización de Hardware antiguo como Procesador de la SAN. -Diferentes opciones de presupuestos en Discos Rígidos. (IDE,SATA,etc) -BackUp automatizado de maquinas virtuales gratuito. -Posibilidad de importar VM de terceros gratuita. -Migración de Físicos a VM gratuito.
