Variadores de frecuencia

Presentación del tema: "Variadores de frecuencia"— Transcripción de la presentación:

1 Variadores de frecuencia
Introducción a los modelos LS

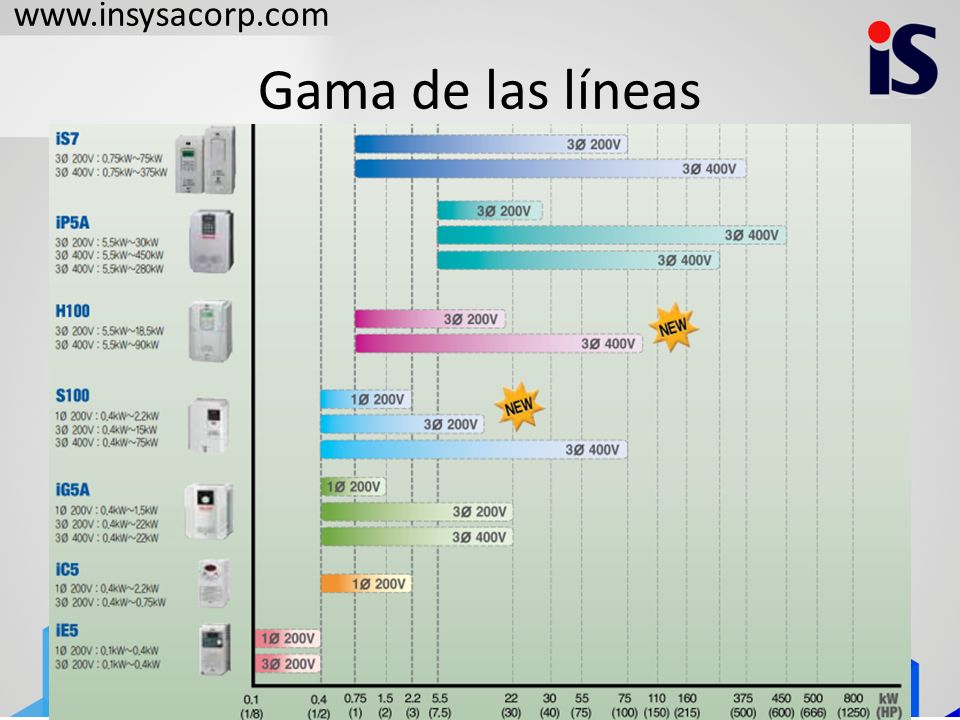

2 Gama de las líneas

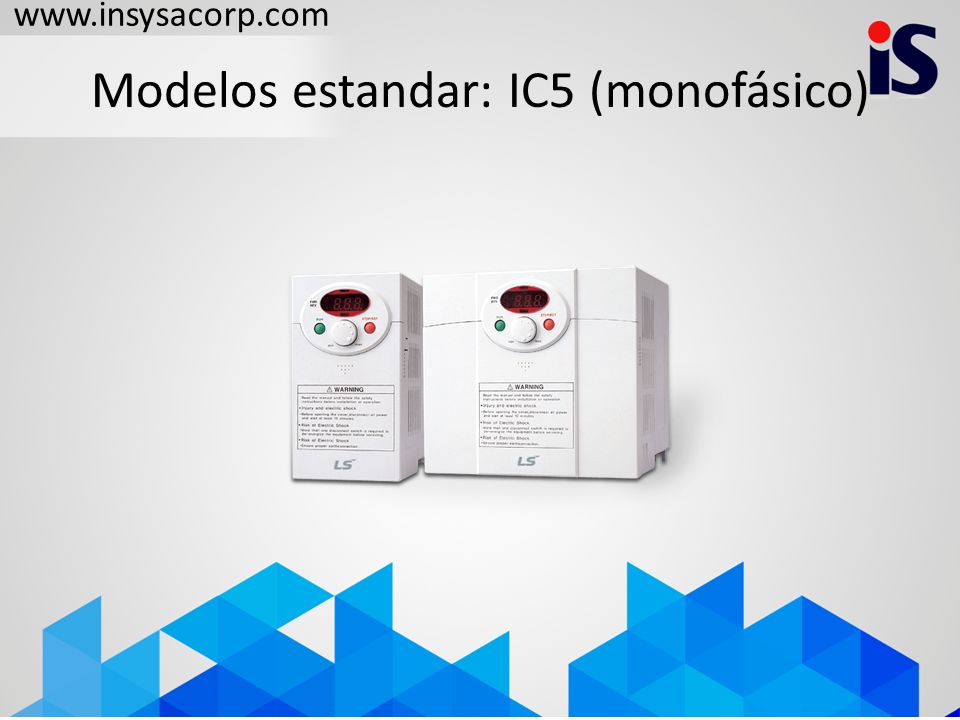

3 Modelos estandar: IC5 (monofásico)
Modelos estandar: IC5 (monofásico)

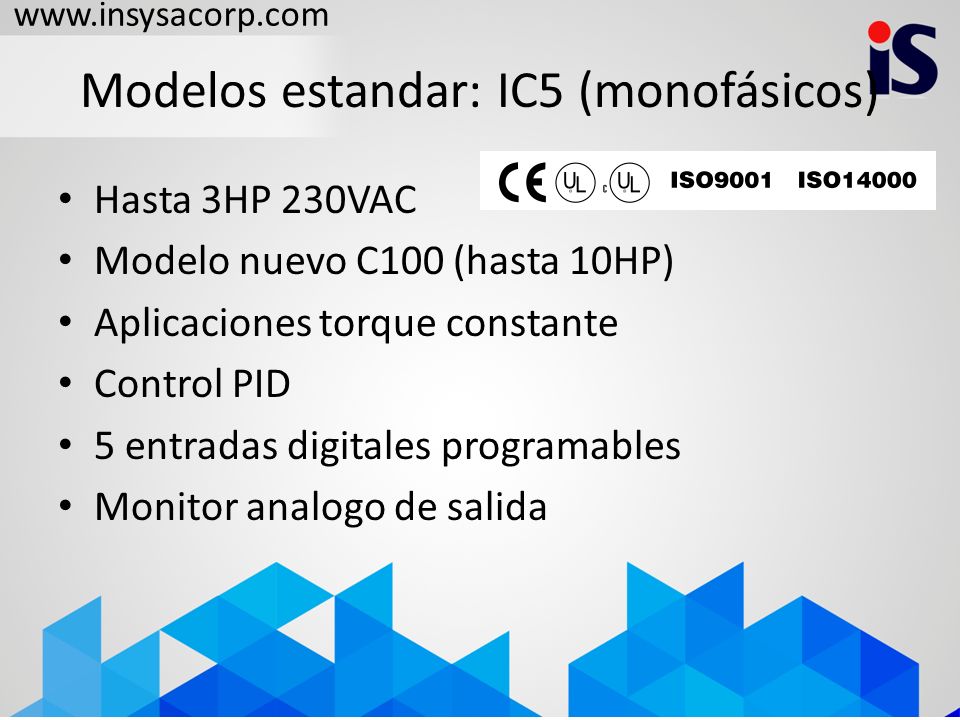

4 Modelos estandar: IC5 (monofásicos)
Modelos estandar: IC5 (monofásicos) Hasta 3HP 230VAC Modelo nuevo C100 (hasta 10HP) Aplicaciones torque constante Control PID 5 entradas digitales programables Monitor analogo de salida

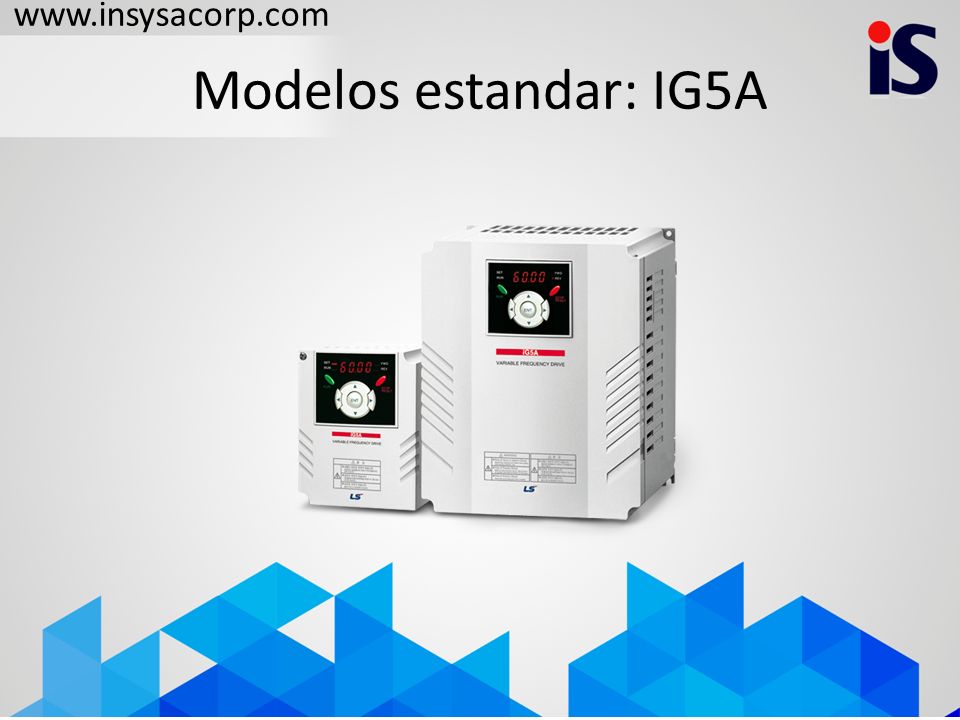

5 Modelos estandar: IG5A

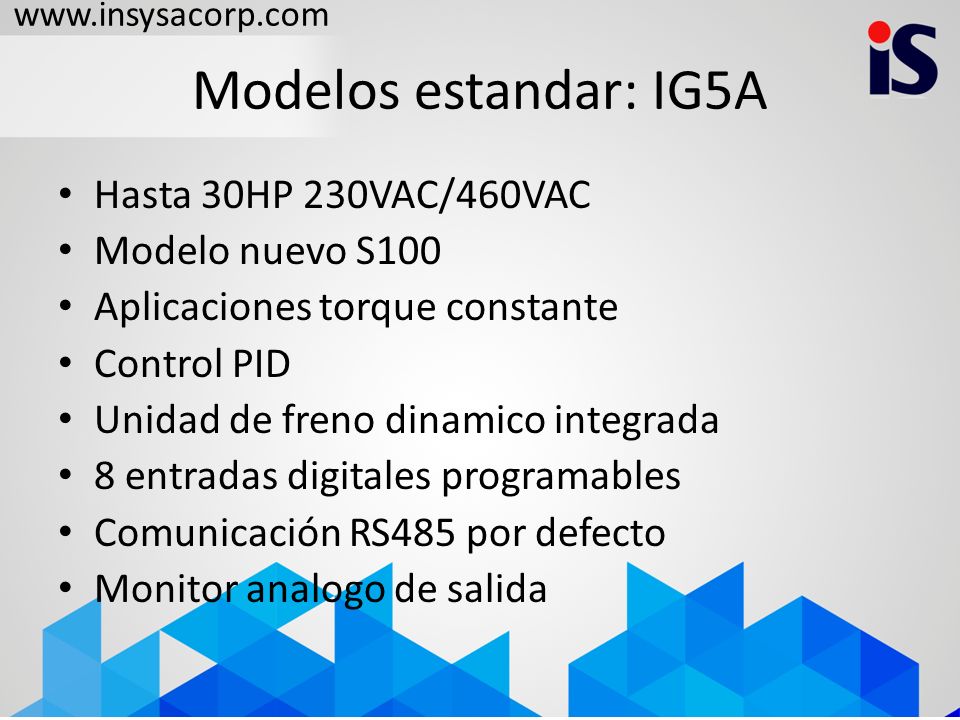

6 Modelos estandar: IG5A Hasta 30HP 230VAC/460VAC Modelo nuevo S100
Modelos estandar: IG5A Hasta 30HP 230VAC/460VAC Modelo nuevo S100 Aplicaciones torque constante Control PID Unidad de freno dinamico integrada 8 entradas digitales programables Comunicación RS485 por defecto Monitor analogo de salida

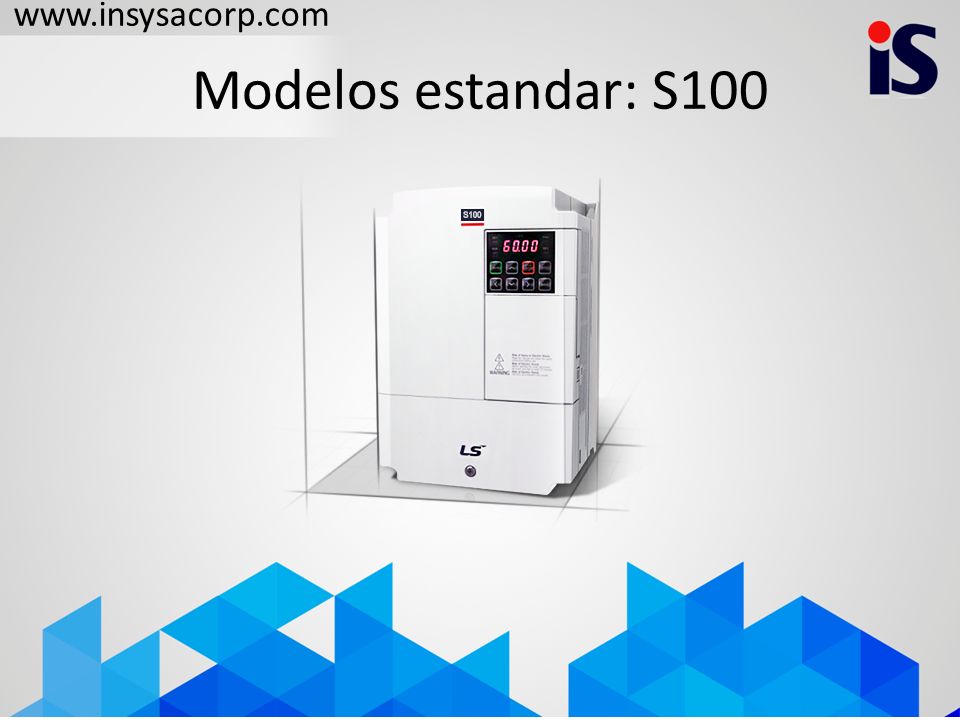

7 Modelos estandar: S100

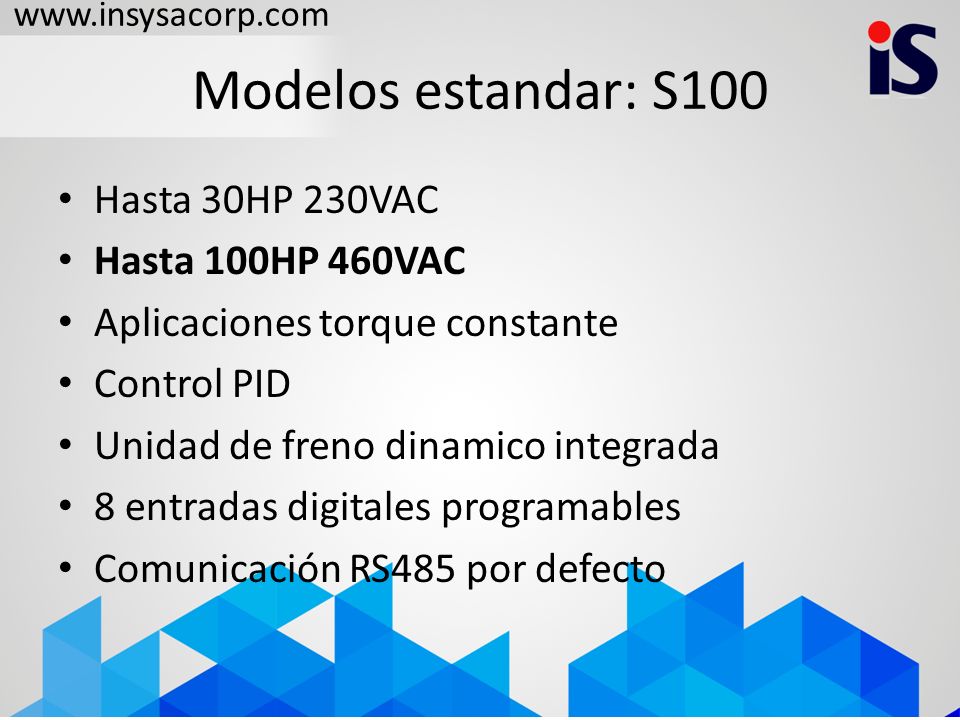

8 Modelos estandar: S100 Hasta 30HP 230VAC Hasta 100HP 460VAC
Modelos estandar: S100 Hasta 30HP 230VAC Hasta 100HP 460VAC Aplicaciones torque constante Control PID Unidad de freno dinamico integrada 8 entradas digitales programables Comunicación RS485 por defecto

9 Modelos estandar: S100 Pantalla LCD de 40HP en adelante

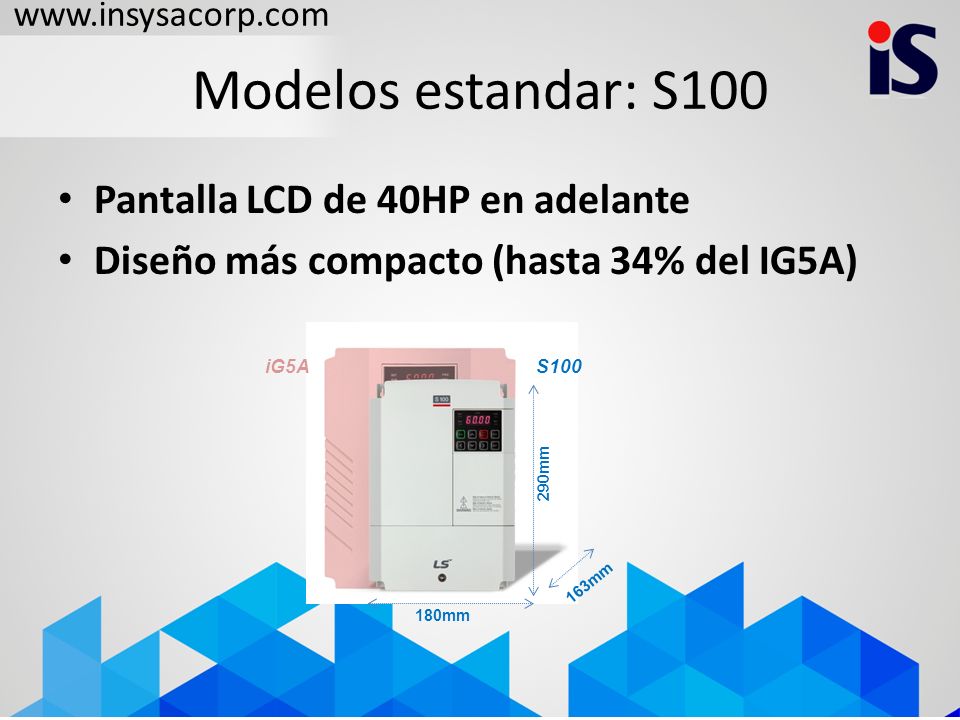

Modelos estandar: S100 Pantalla LCD de 40HP en adelante Diseño más compacto (hasta 34% del IG5A) 290mm 180mm 163mm iG5A S100

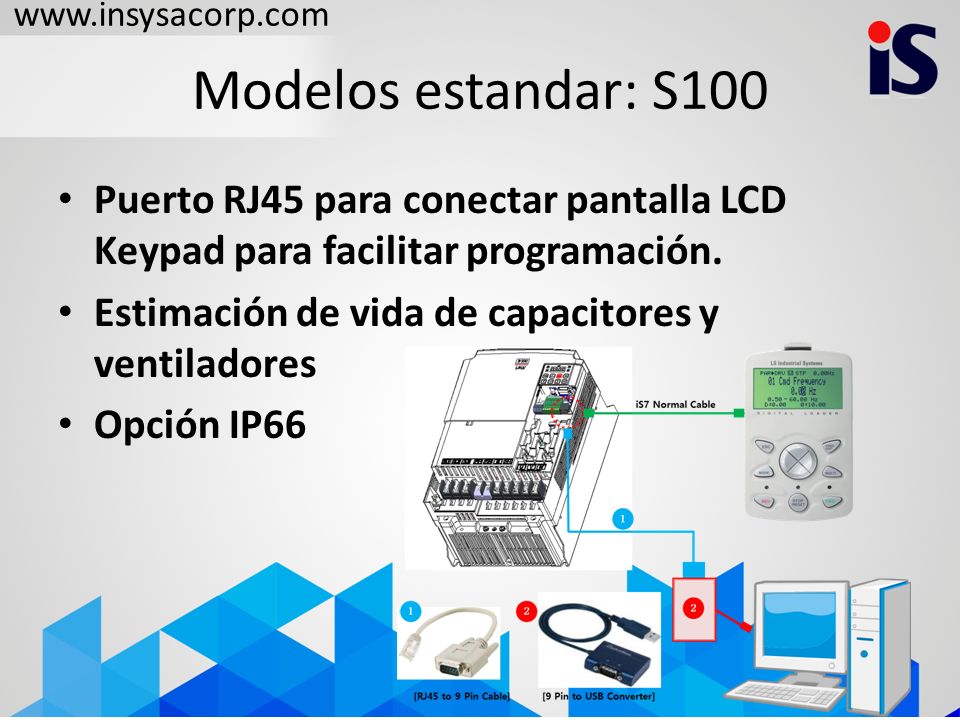

10 Modelos estandar: S100 Puerto RJ45 para conectar pantalla LCD Keypad para facilitar programación. Estimación de vida de capacitores y ventiladores Opción IP66

11 Modelos estandar: S100 Compatir entradas entre drivers en comunicación

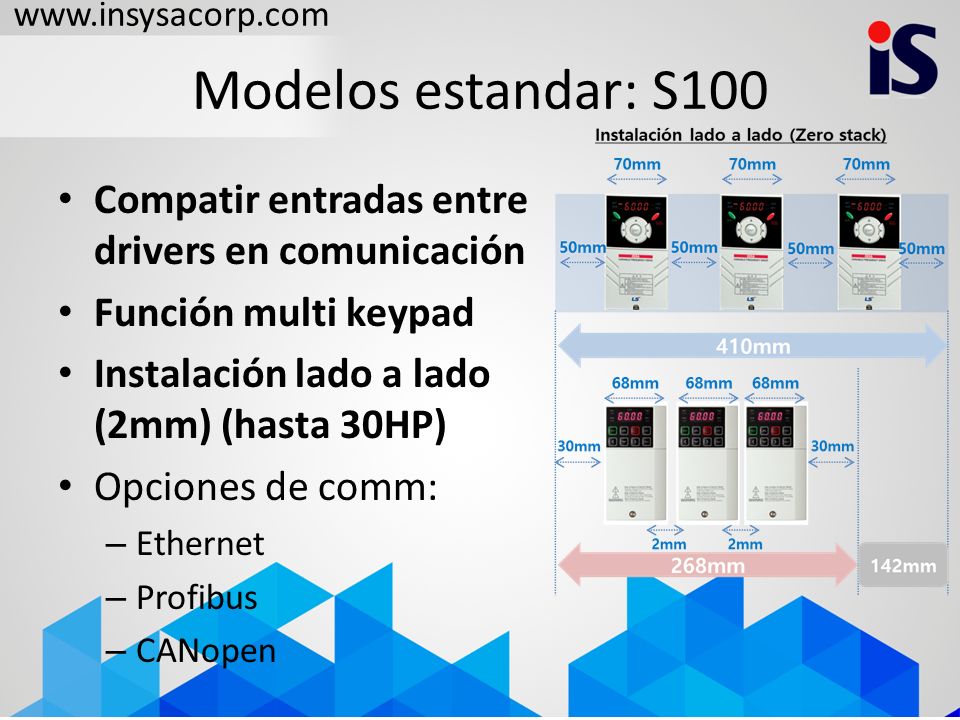

Modelos estandar: S100 Compatir entradas entre drivers en comunicación Función multi keypad Instalación lado a lado (2mm) (hasta 30HP) Opciones de comm: Ethernet Profibus CANopen

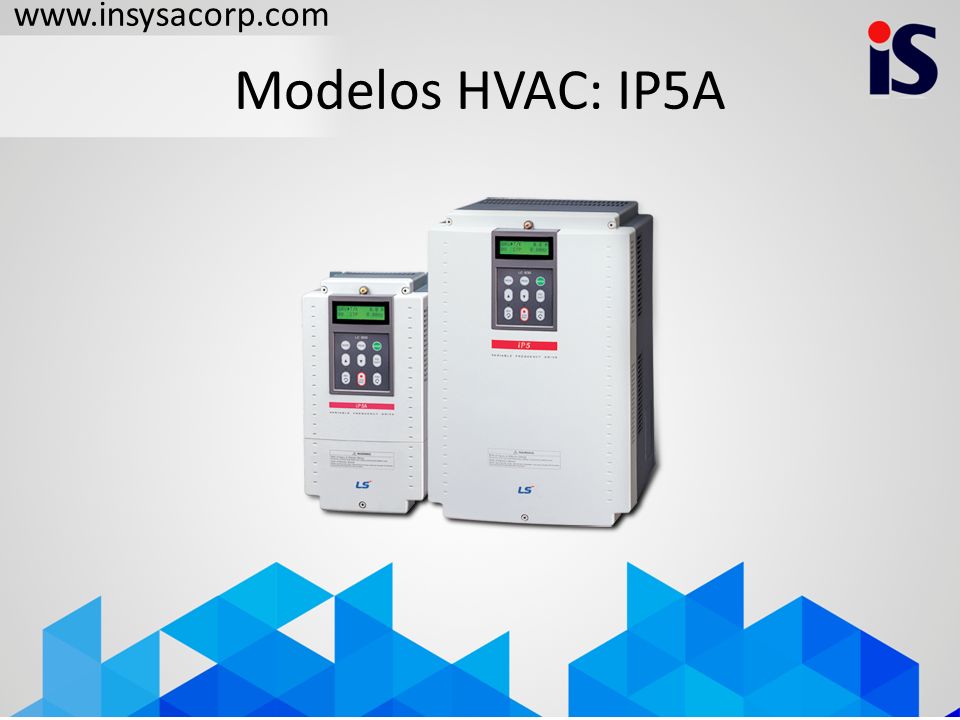

12 Modelos HVAC: IP5A

13 Modelos HVAC: IP5A Hasta 125HP 230VAC Hasta 600HP 460VAC
Modelos HVAC: IP5A Hasta 125HP 230VAC Hasta 600HP 460VAC Hasta 150HP 575VAC Aplicaciones torque variable (ventilación y bombeo) Control PID + Dual PID Función multimotores (4 por defecto) Unidad de freno dinamico integrada

14 Modelos HVAC: IP5A 8 entradas digitales programables

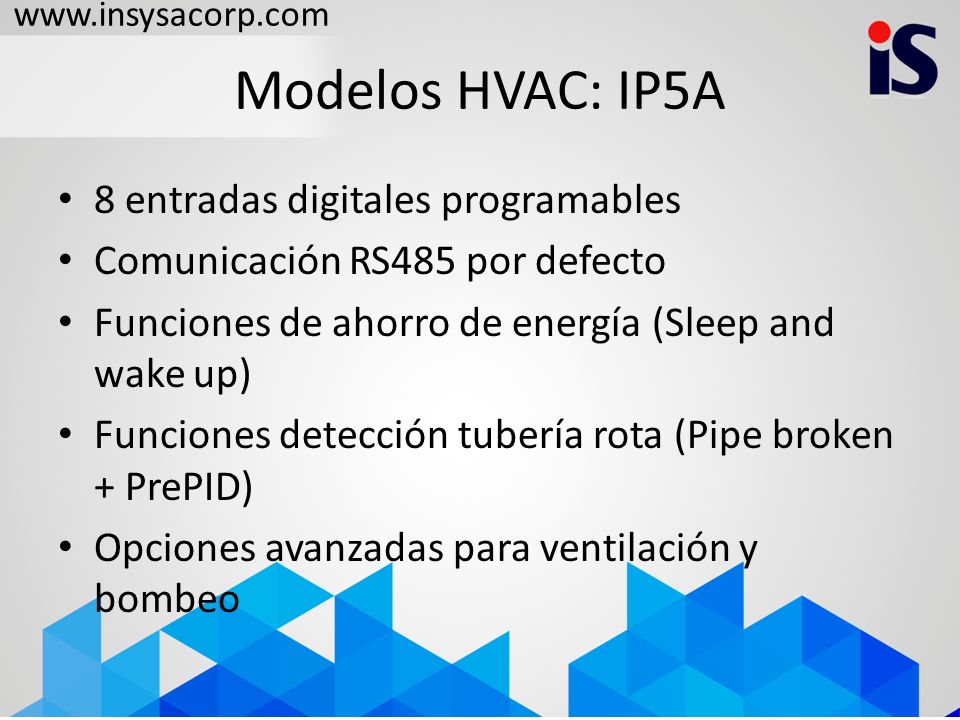

Modelos HVAC: IP5A 8 entradas digitales programables Comunicación RS485 por defecto Funciones de ahorro de energía (Sleep and wake up) Funciones detección tubería rota (Pipe broken + PrePID) Opciones avanzadas para ventilación y bombeo

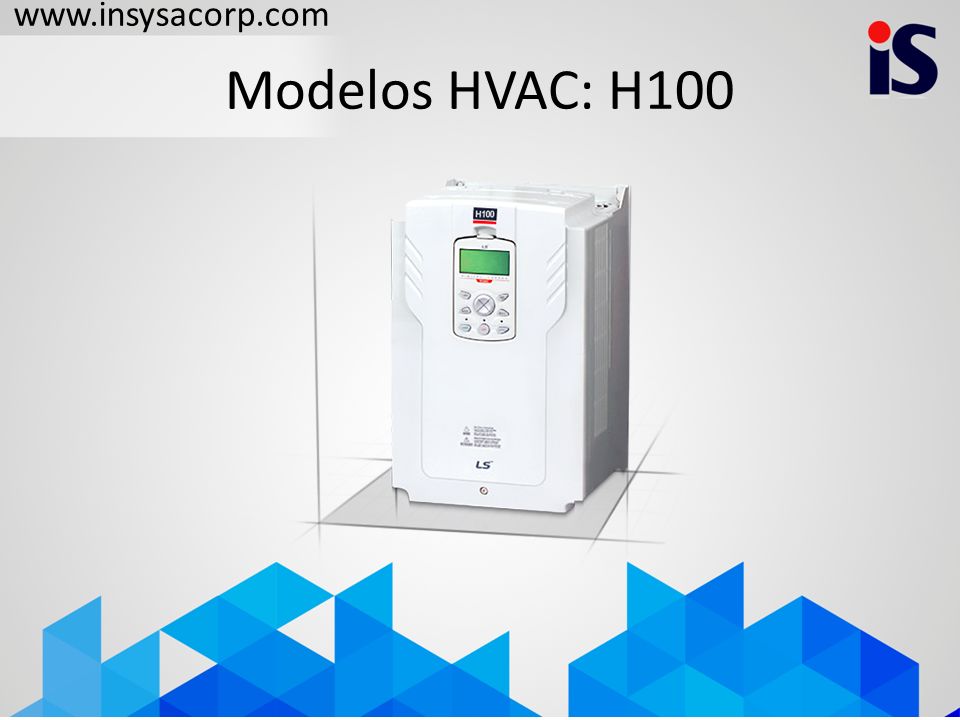

15 Modelos HVAC: H100

16 Modelos HVAC: H100 Hasta 25HP 230VAC (125HP futuro)
Modelos HVAC: H100 Hasta 25HP 230VAC (125HP futuro) Hasta 125HP 460VAC (800HP futuro) Aplicaciones torque variable (ventilación y bombeo) Control PID 8 entradas digitales programables Comunicación RS485 por defecto

17 < volumen promedio>

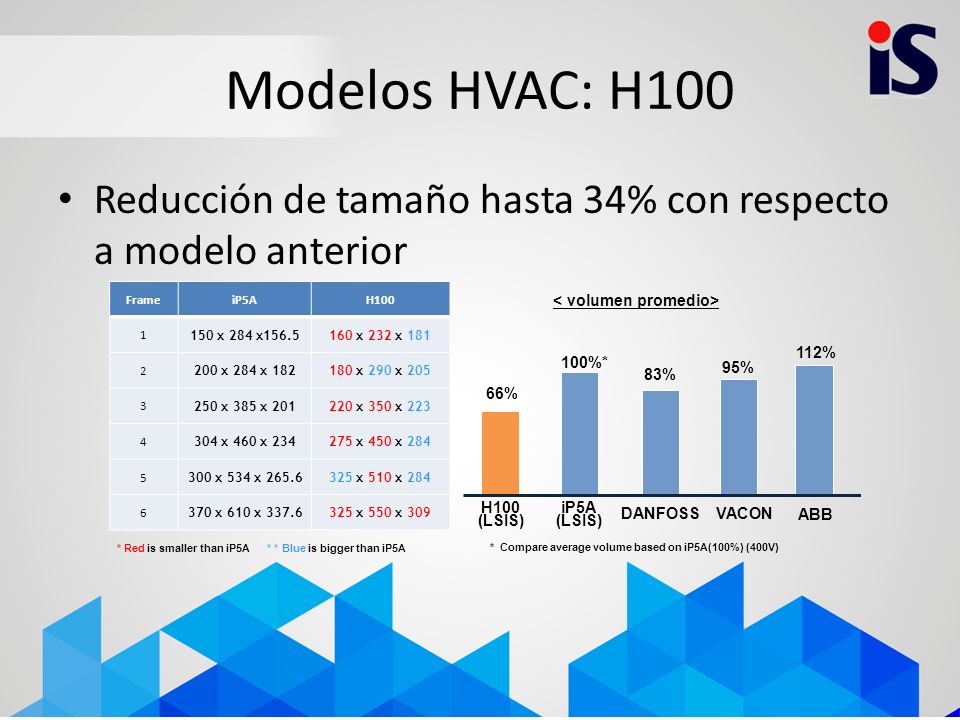

Modelos HVAC: H100 Reducción de tamaño hasta 34% con respecto a modelo anterior Frame iP5A H100 1 150 x 284 x156.5 160 x 232 x 181 2 200 x 284 x 182 180 x 290 x 205 3 250 x 385 x 201 220 x 350 x 223 4 304 x 460 x 234 275 x 450 x 284 5 300 x 534 x 265.6 325 x 510 x 284 6 370 x 610 x 337.6 325 x 550 x 309 < volumen promedio> 112% 100%* 95% 83% 66% H100 (LSIS) iP5A (LSIS) DANFOSS VACON ABB * Red is smaller than iP5A * * Blue is bigger than iP5A * Compare average volume based on iP5A(100%) (400V)

18 Modelos HVAC: H100 Puerto USB para programación

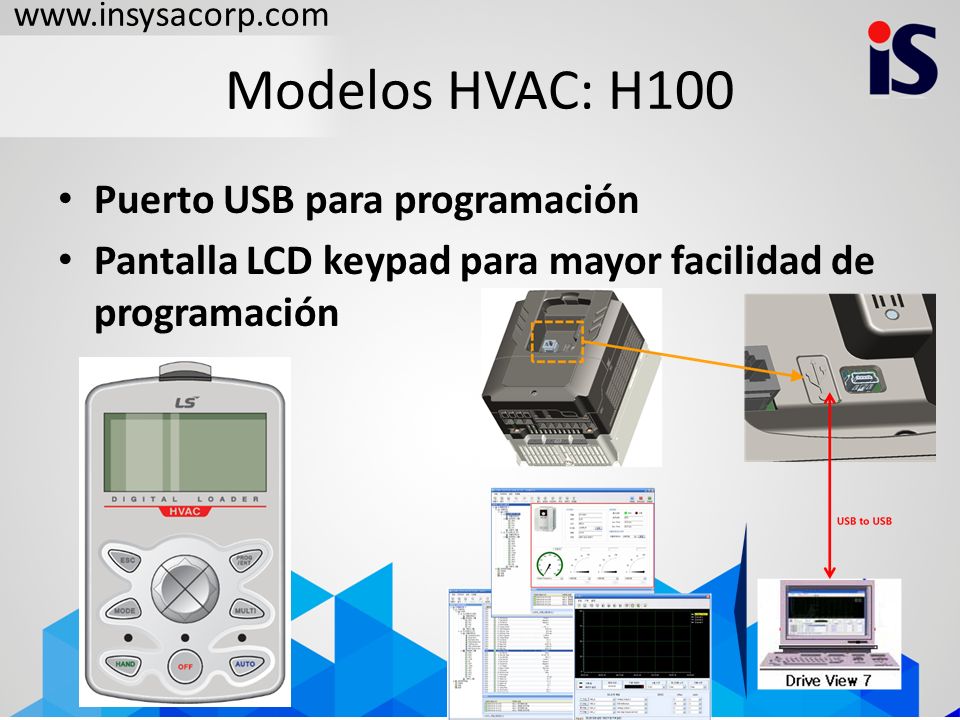

Modelos HVAC: H100 Puerto USB para programación Pantalla LCD keypad para mayor facilidad de programación

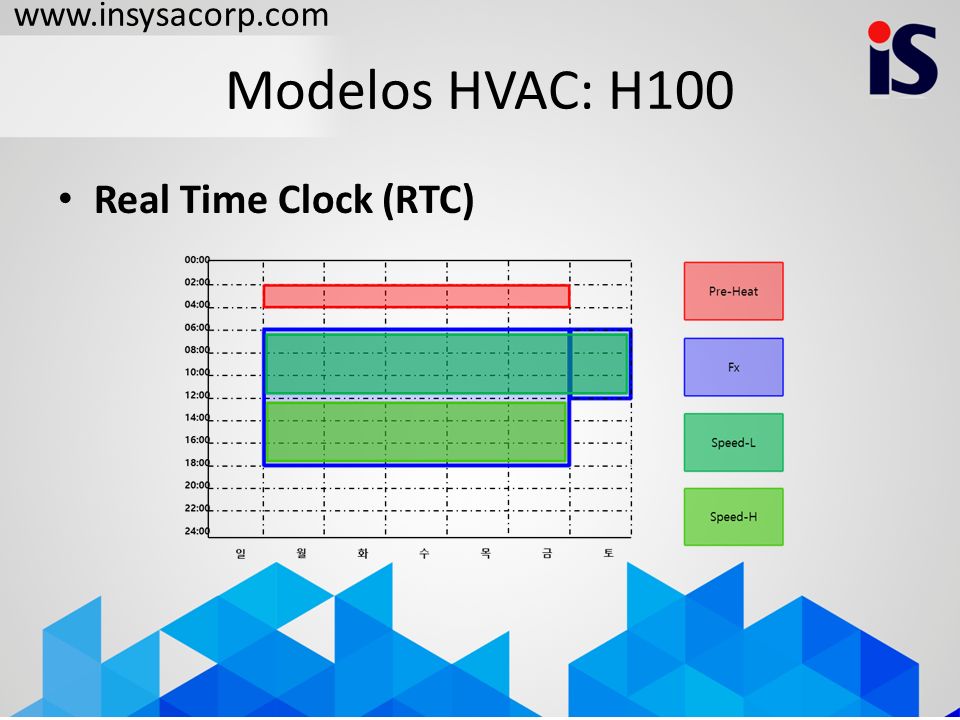

19 Modelos HVAC: H100 Real Time Clock (RTC)

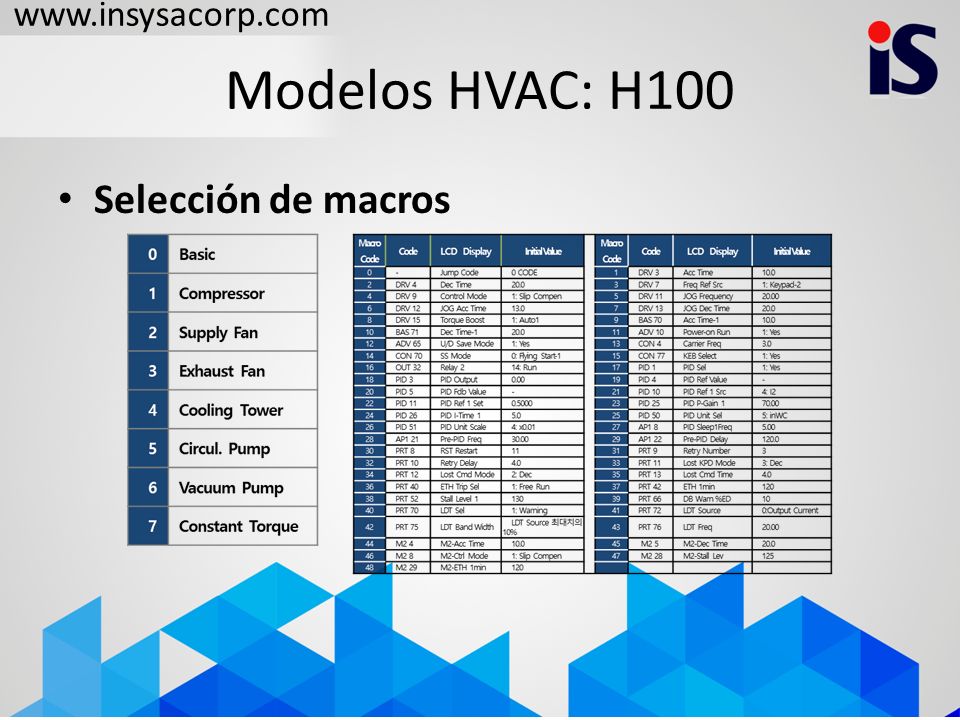

20 Modelos HVAC: H100 Selección de macros

21 Modelos HVAC: H100 www.insysacorp.com

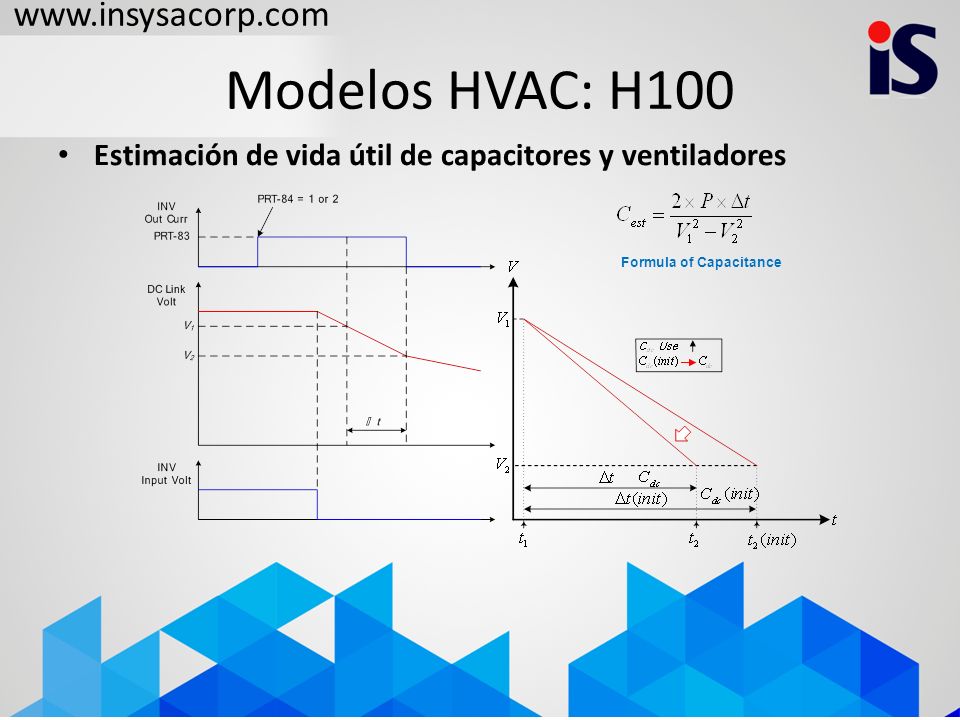

Estimación de vida útil de capacitores y ventiladores Formula of Capacitance

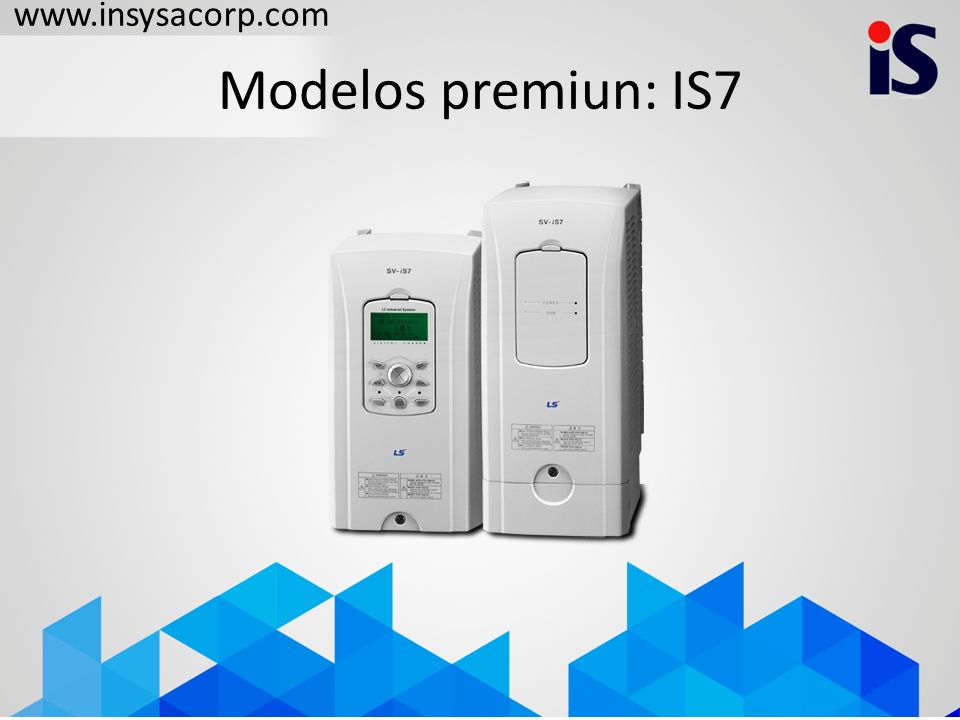

22 Modelos premiun: IS7

23 Modelos estandar: IS7 Hasta 150HP 230VAC Hasta 500HP 460VAC

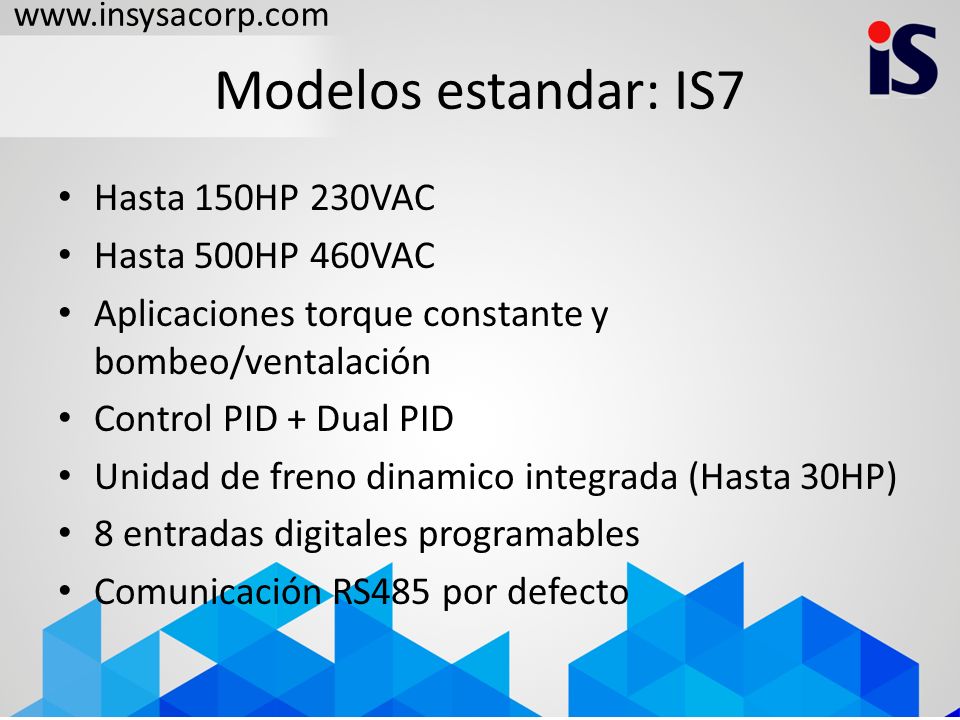

Modelos estandar: IS7 Hasta 150HP 230VAC Hasta 500HP 460VAC Aplicaciones torque constante y bombeo/ventalación Control PID + Dual PID Unidad de freno dinamico integrada (Hasta 30HP) 8 entradas digitales programables Comunicación RS485 por defecto

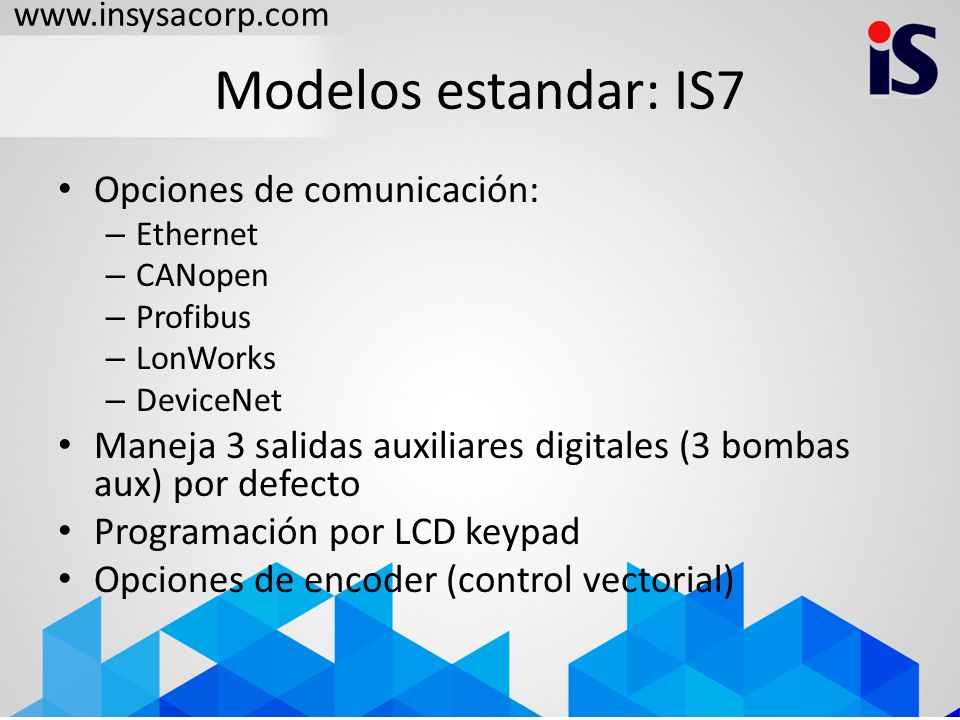

24 Modelos estandar: IS7 Opciones de comunicación:
Modelos estandar: IS7 Opciones de comunicación: Ethernet CANopen Profibus LonWorks DeviceNet Maneja 3 salidas auxiliares digitales (3 bombas aux) por defecto Programación por LCD keypad Opciones de encoder (control vectorial)

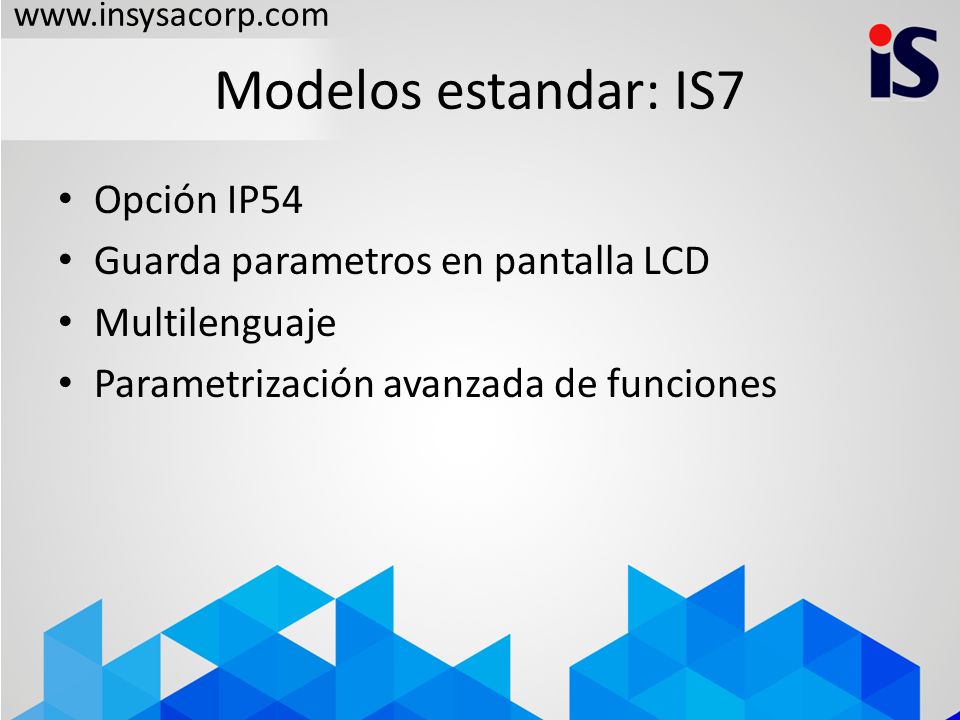

25 Modelos estandar: IS7 Opción IP54 Guarda parametros en pantalla LCD
Modelos estandar: IS7 Opción IP54 Guarda parametros en pantalla LCD Multilenguaje Parametrización avanzada de funciones

26 Gracias por su atención
¿Preguntas?
