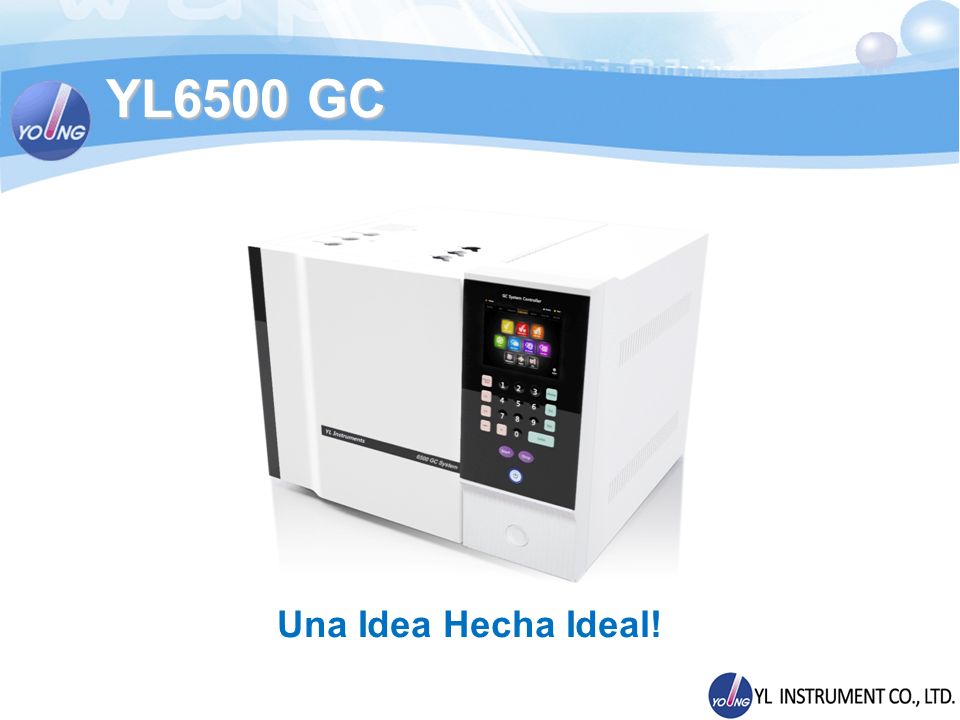

1 YL6500 GC Una Idea Hecha Ideal!

2 La Historia de nuestro GC!
M600D 2012 1991 INNOVACION: YL6500GC 1995 Acme 6000 2001 YL6100 2006

3 Características del GC YL6500
El GC YL6500 Ahora Con 4 Mejoras en “V” Vista Verificación Variedad Valor

4 Características del GC YL6500
Disfrute la Vista: Pantalla Touch-Screen de 5.7” que muestra todo en un vistazo!. Diseño Clásico y Adecuado para un laboratorio moderno. Intuitivo y fácil de usar con los dedos

5 Características del GC YL6500
Confiabilidad Verificada! Controladores Automáticos de Presión (APCs) reforzados - Mejora de precisión en las mediciones de presión y flujo - Compensación Automática para temperatura y presión ambiental - Precisión en la medición de Presión: 0.01 psi - APCs Mas Resistentes con un paso de flujo corto - Control de flujo para 4 columnas: Trabajo con presión o flujo constantes y programados (hasta 5 pasos). - Estabilidad de los APCs garantizada aun con temperatura - Posibilidad de instalar Hasta 6 APCs Para controlar 18 canales.

6 Características del GCYL6500
Más Confiabilidad Verificada! Conexión por Red de alta velocidad (LAN) Diez Zonas de Calefacción Para aumentar la precisión: 1 Zona para Horno / 3 Zonas para Inyector 3 Zonas para Detector / 2 Zonas para Válvulas 1 Zona para Metanizadores

7 Características del GC YL6500
Amplia Variedad Máximo Número de Inyectores y Detectores: 3 Varios tipos de inyectores disponibles: - Inyectores Capilares - Inyectores Empacados - Inyectores On-Column (Con temperatura Programable)

8 Características del GC YL6500
Amplia Variedad Varios detectores con alta sensibilidad - Flame Ionization Detector (FID) : MDL < 2.0 pg C/sec - Thermal Conductivity Detector (TCD) : MDL < 2.5 ng /ml - Micro- Thermal Conductivity Detector (μTCD) : MDL < 400 pg/ml - Nitrogen Phosphorus Detector(NPD) - Flame Photometric Detector (FPD) - Electron Capture Detector(ECD) : MDL < 10 fg/sec - Pulsed discharge Detector (PDD) - Pursed Frame Photometric Detector (PFPD)

9 Características del GC YL6500
Características de Valor Agregado Precio Razonable que cuida su presupuesto Función de Acondicionamiento de columna automático Detector de Fugas de Hidrógeno (H2) Prevención de sobrecalentamiento del horno Apagado de horno automático ante apertura de puerta Timer: Apagado y encendido automático

10 Módulos del GC YL6500 Horno de Columna de Alta Performance
Volumen Usable : 14L Temperatura de operación: (ambiente a 450℃) : - 80℃ ~ 450℃ (Con LN2) : - 55℃ ~ 450℃ (Con CO2) Diferencia de Temperatura: 1℃ Programación: 25 rampas, 26 pasos de temperatura Rampa Máxima de calentamiento: 100℃/min Enfriamiento: 6.5 minutos desde 450℃ a 50℃ Estabilidad de Temperatura: ±0.01℃ (Isotérmico)

11 Módulos del GC YL6500 Inyectores con rendimientos mejorados
Inyector para Columnas Empacadas - Temperatura Máxima : 450 oC - Ajuste de Presión: 0.01 ~ 100 psi - Ajuste de Flujo de columna: 0.1~100 ml/min - Estabilidad de Flujo < ±0.05ml/min - Estabilidad de la Presión < ± 0.05psi - Medición de Temperatura: 1℃ - Estabilidad de Temperatura < ±0.1℃

12 Módulos del GC YL6500 Inyectores con rendimientos mejorados
Inyector Capilar (Split/Splitless) - Temperatura Máxima: 400oC - Ajuste de Presión : 0.01 ~ 100 psi - Ajuste de Flujo de columna : 0.1 ~ 400 ml/min N2 0 ~ 1000ml/min He - Tiempo de Splitless Mínimo: 0.01min - Estabilidad de flujo < ±0.05ml/min - Estabilidad de Presión < ± 0.05psi - Medición de Temperatura: 1℃ - Estabilidad de Temperatura < ±0.1℃

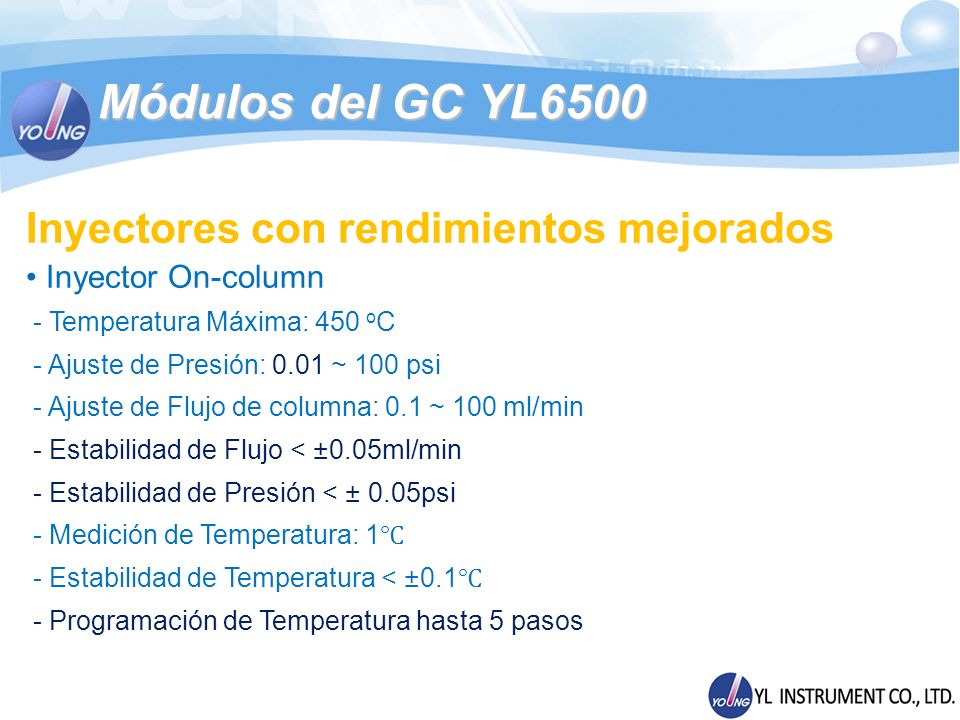

13 Módulos del GC YL6500 Inyectores con rendimientos mejorados
Inyector On-column - Temperatura Máxima: 450 oC - Ajuste de Presión: 0.01 ~ 100 psi - Ajuste de Flujo de columna: 0.1 ~ 100 ml/min - Estabilidad de Flujo < ±0.05ml/min - Estabilidad de Presión < ± 0.05psi - Medición de Temperatura: 1℃ - Estabilidad de Temperatura < ±0.1℃ - Programación de Temperatura hasta 5 pasos

14 Módulos del GC YL6500 Excepcional Sensibilidad en Detectores
Detector de Ionización de Llama (FID) Temperatura Máxima: 450 ℃ Flujo Automático de Ignición - Ajuste de Temperatura: 1 ℃ - Detección de Apagado de llama ‘Flame out’ - MDL (Limite de detección) : 2.0 pg carbono/seg - Rango Lineal Dinámico: 107 Estabilidad de Temperatura: ± 0.1℃ Frecuencia de Adquisición de Datos: 200 Hz

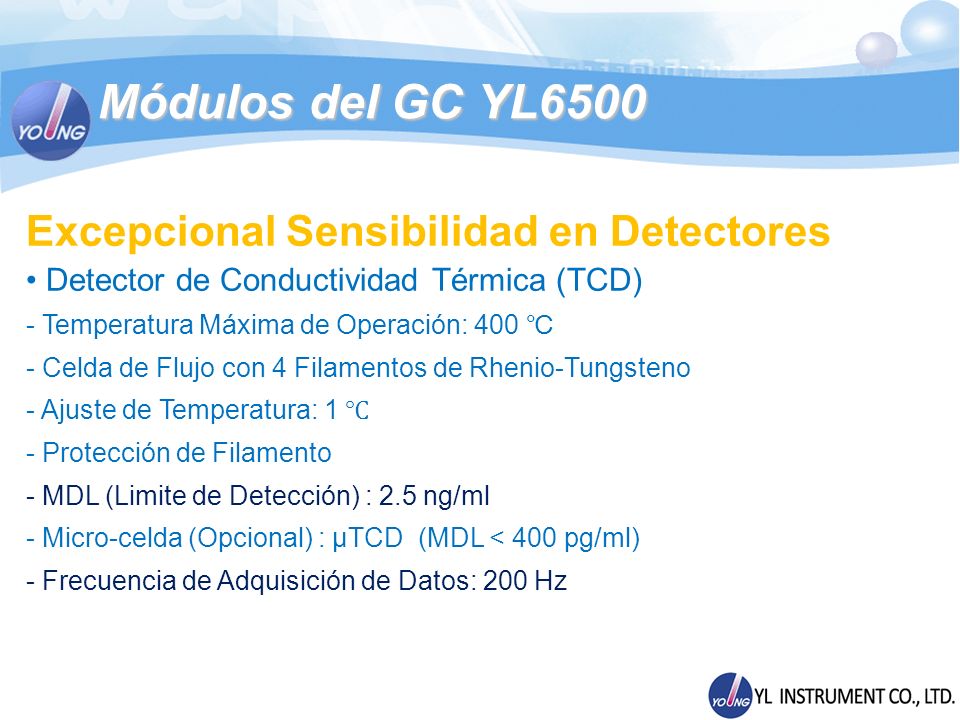

15 Módulos del GC YL6500 Excepcional Sensibilidad en Detectores
Detector de Conductividad Térmica (TCD) Temperatura Máxima de Operación: 400 ℃ Celda de Flujo con 4 Filamentos de Rhenio-Tungsteno - Ajuste de Temperatura: 1 ℃ - Protección de Filamento - MDL (Limite de Detección) : 2.5 ng/ml - Micro-celda (Opcional) : μTCD (MDL < 400 pg/ml) Frecuencia de Adquisición de Datos: 200 Hz

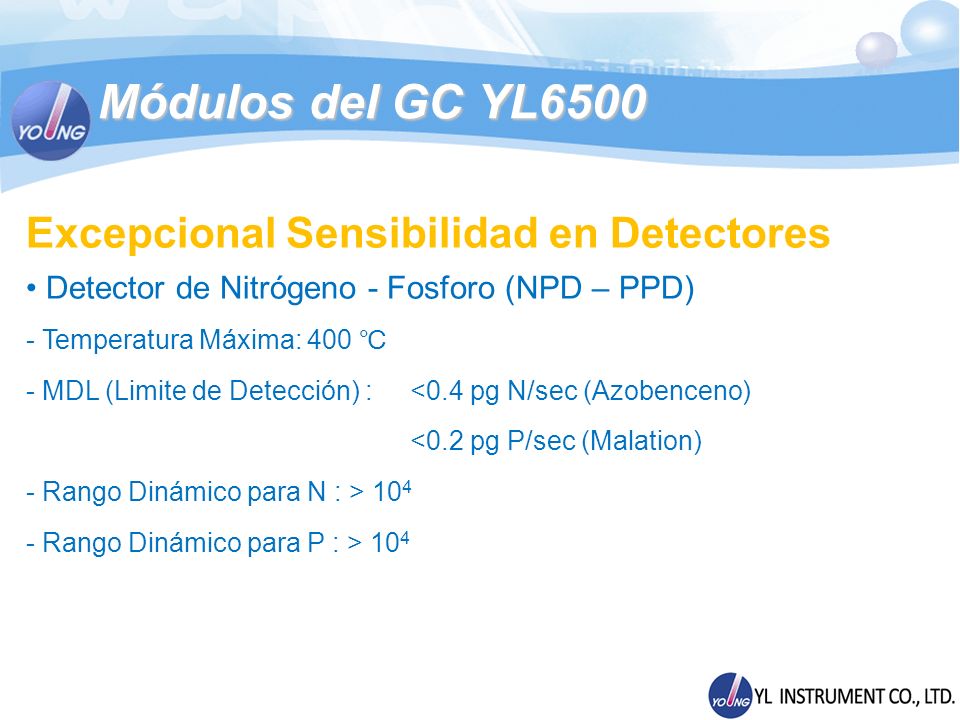

16 Módulos del GC YL6500 Excepcional Sensibilidad en Detectores
Detector de Nitrógeno - Fosforo (NPD – PPD) Temperatura Máxima: 400 ℃ - MDL (Limite de Detección) : <0.4 pg N/sec (Azobenceno) <0.2 pg P/sec (Malation) - Rango Dinámico para N : > 104 - Rango Dinámico para P : > 104

17 Módulos del GC YL6500 Excepcional Sensibilidad en Detectores
Detector Fotométrico de llama (FPD) Temperatura Máxima de operación: 300 ℃ - Limite de detección para S : < 20 pg S/seg - Limite de detección para P : < 0.5 pg P/seg Rango Dinámico para S : > 103 Rango Dinámico para P : > 104 S/C Selectividad : 105 P/C Selectividad : 106

18 Módulos del GC YL6500 Excepcional Sensibilidad en Detectores
Detector de Descarga Pulsada (PDD) Temperatura Máxima de operación: 400 ℃ 2 Modos de Trabajo Seleccionables :PDHID, PDECD Modo de Ionización de Helio (PDHID) : Linealidad – 105 MDL (Limite de detección en Compuestos Orgánicos): < ppb MDL (Limite de detección en Gases Permanentes): < ppm - Modo de Captura de Electrones (PDECD) : Rango Lineal – 105 MDL – 10-15 Gas Adicional : 3% Xe en Helio

19 Comparaciones GC YL6500 Especificaciones Comparadas YL6500 VS Compañía “A” YL6500GC “A” 7890A Número Máximo de Zonas Calentadas 10 7 Número Máximo de Inyectores 3 2 Número Máximo de Detectores Número Máximo de Métodos Guardados 20 5 Número Máximo de Rampas Programadas 25/26 20/21 Descenso de temperatura (Horno) 6.5 min de 450°C a 50°C 4.0 min 450°C a 50°C Limite de Detección FID 2.0 pg carbono/seg como Dodecano (N2 carrier) 1.8 pg Carbono/seg (como Tridecano) Limite de Detección TCD 2.5 ng/ml como Dodecano μTCD : 0.4 ng/ml 0.4 ng/mL c/Tridecano (carrier He) Limite de Detección ECD <10 fg/seg como Lindano <6 fg/mL como Lindano

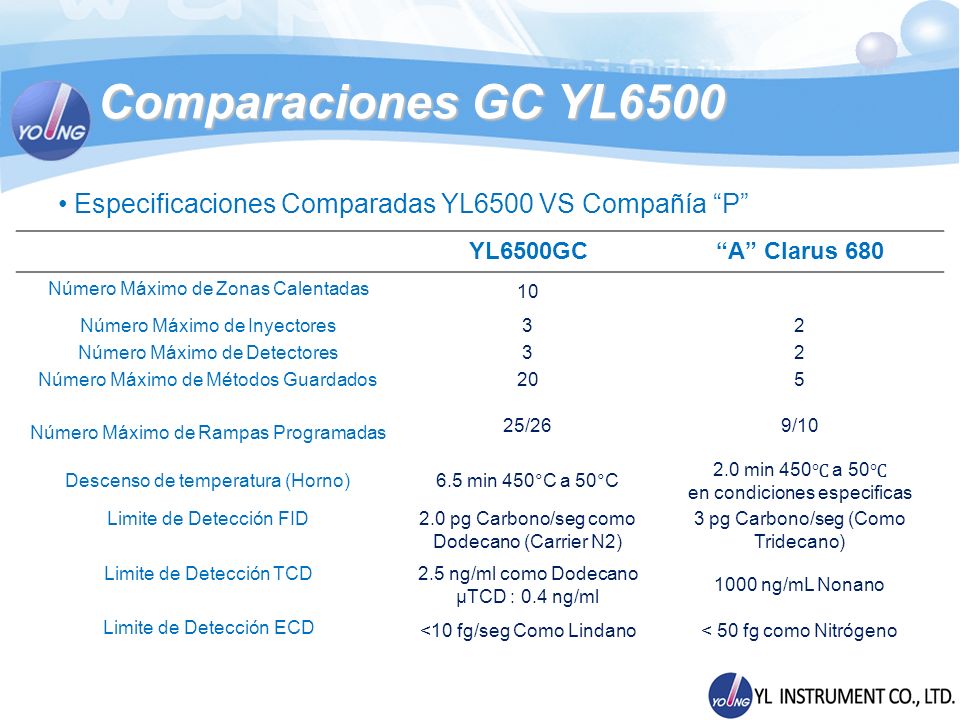

20 Comparaciones GC YL6500 Especificaciones Comparadas YL6500 VS Compañía “P” YL6500GC “A” Clarus 680 Número Máximo de Zonas Calentadas 10 Número Máximo de Inyectores 3 2 Número Máximo de Detectores Número Máximo de Métodos Guardados 20 5 Número Máximo de Rampas Programadas 25/26 9/10 Descenso de temperatura (Horno) 6.5 min 450°C a 50°C 2.0 min 450℃ a 50℃ en condiciones especificas Limite de Detección FID 2.0 pg Carbono/seg como Dodecano (Carrier N2) 3 pg Carbono/seg (Como Tridecano) Limite de Detección TCD 2.5 ng/ml como Dodecano μTCD : 0.4 ng/ml 1000 ng/mL Nonano Limite de Detección ECD <10 fg/seg Como Lindano < 50 fg como Nitrógeno
