1 Uso de MatLab

2 Introducción El entorno de trabajo de MatLab El Escritorio de Matlab (Matlab Desktop) El menú inicio Command Window Command History Browser

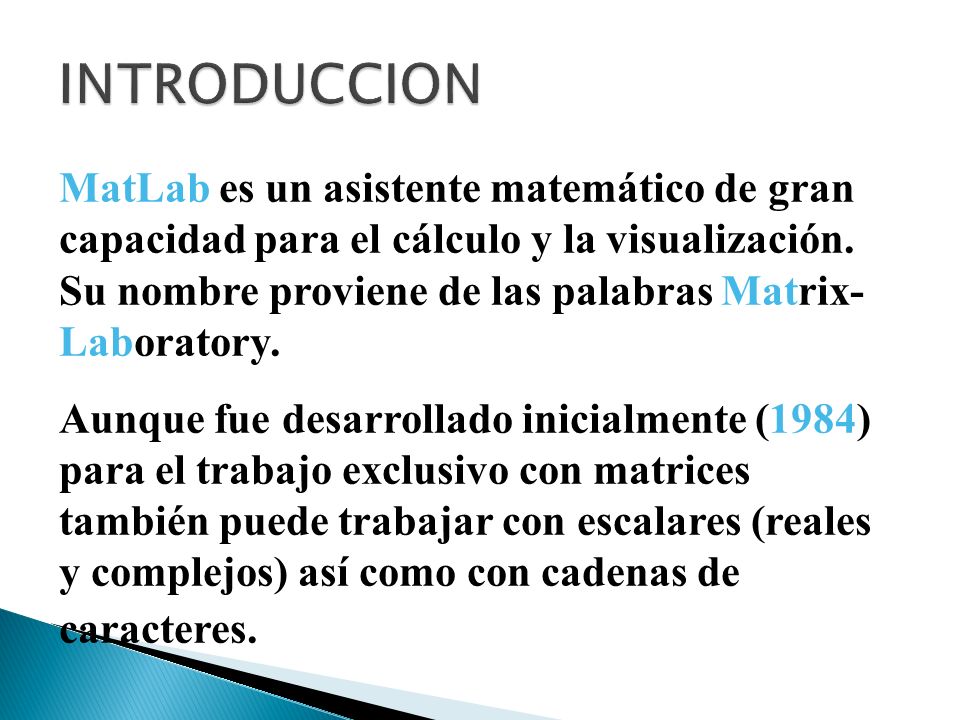

3 MatLab es un asistente matemático de gran capacidad para el cálculo y la visualización. Su nombre proviene de las palabras Matrix- Laboratory. Aunque fue desarrollado inicialmente (1984) para el trabajo exclusivo con matrices también puede trabajar con escalares (reales y complejos) así como con cadenas de caracteres.

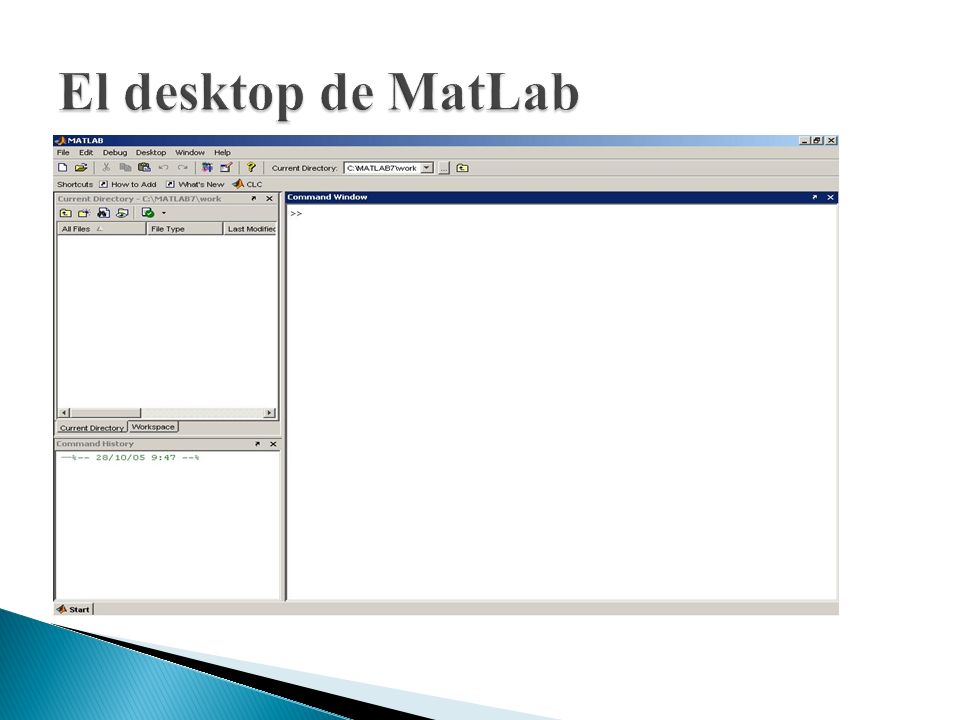

4

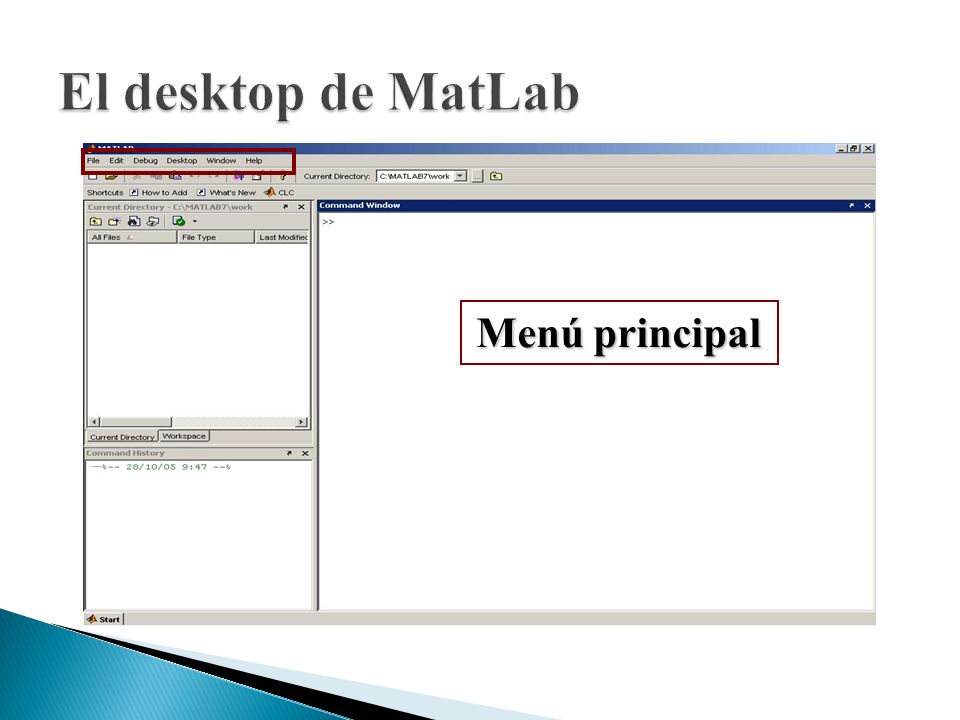

5 Menú principal

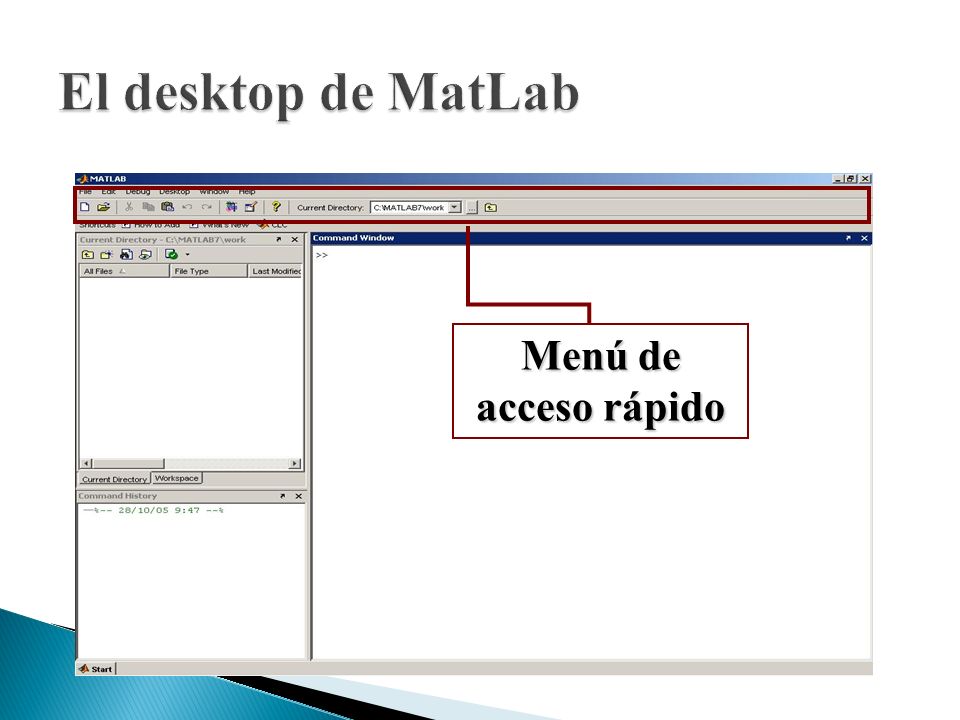

6 Menú de acceso rápido

7

8 Ventana de comandos

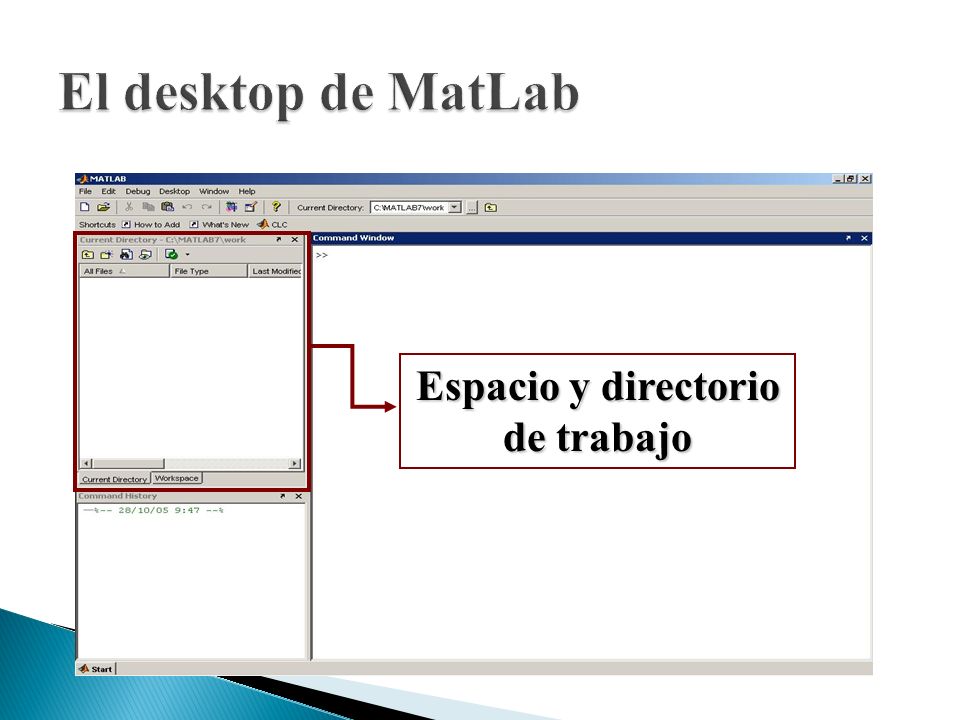

9 Espacio y directorio de trabajo

10 Las matrices se operan a través de operadores o funciones: + Suma - Resta * Multiplicación ‘ Traspuesta ^ Potencia / División (derecha) \ División (izquierda).* y.^ Mult. y Potenciación elemento a elemento./ y.\ Div. (derecha y izquierda) elemento a elemento

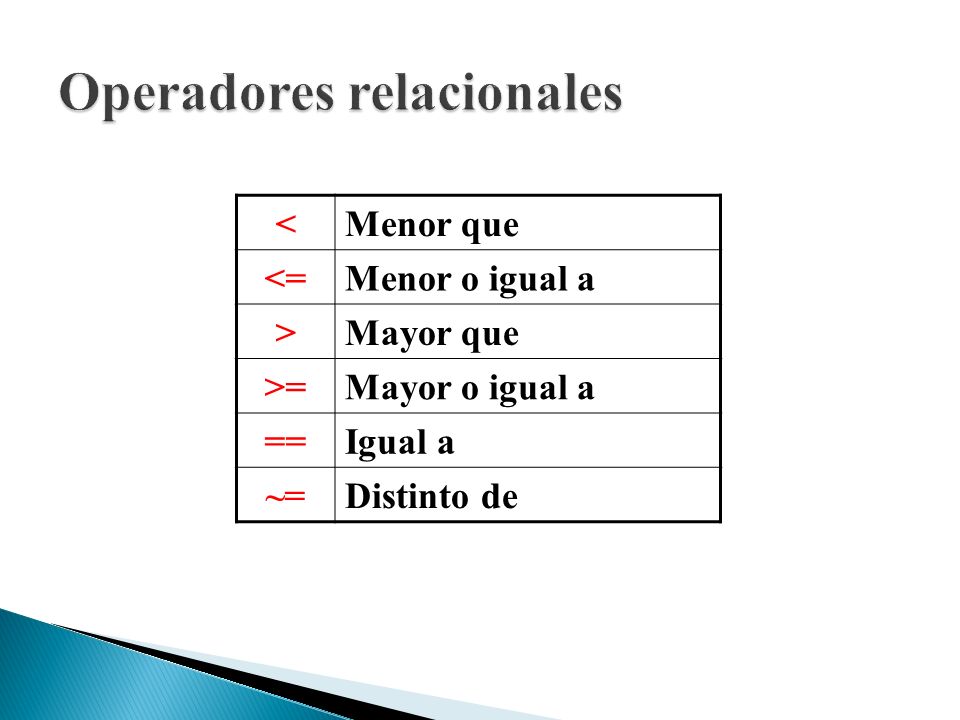

11 <Menor que <=Menor o igual a >Mayor que >=Mayor o igual a ==Igual a ~=Distinto de

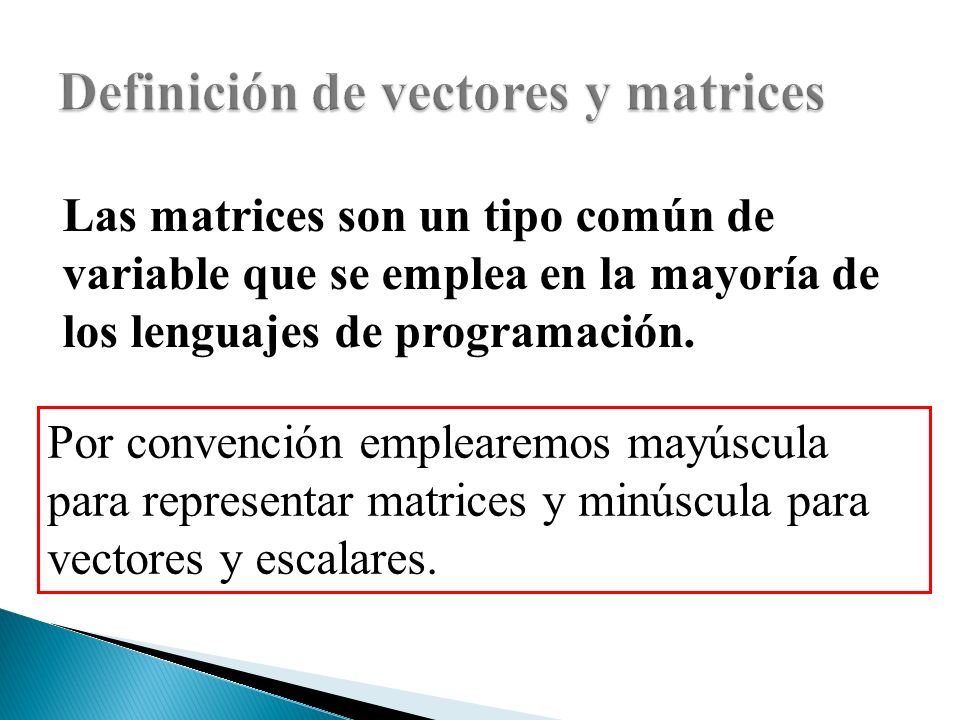

12 Las matrices son un tipo común de variable que se emplea en la mayoría de los lenguajes de programación. Por convención emplearemos mayúscula para representar matrices y minúscula para vectores y escalares.

13 DEFINICION: Conjunto ordenado de números que se distingue no sólo por los elementos que contiene sino por el orden en que se colocan Vector fila Vector columna

14 Suma de vectores: Si a y b son dos n-vectores a+b se obtiene: Multiplicación por un escalar: Si a es un n-vector y t un número real:

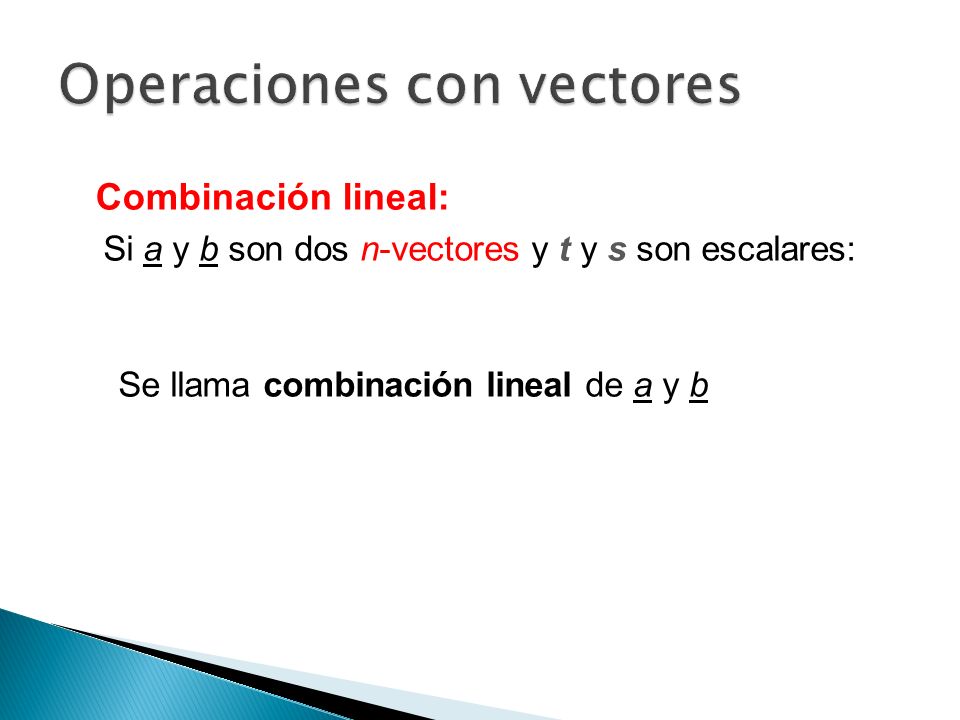

15 Combinación lineal: Si a y b son dos n-vectores y t y s son escalares: Se llama combinación lineal de a y b

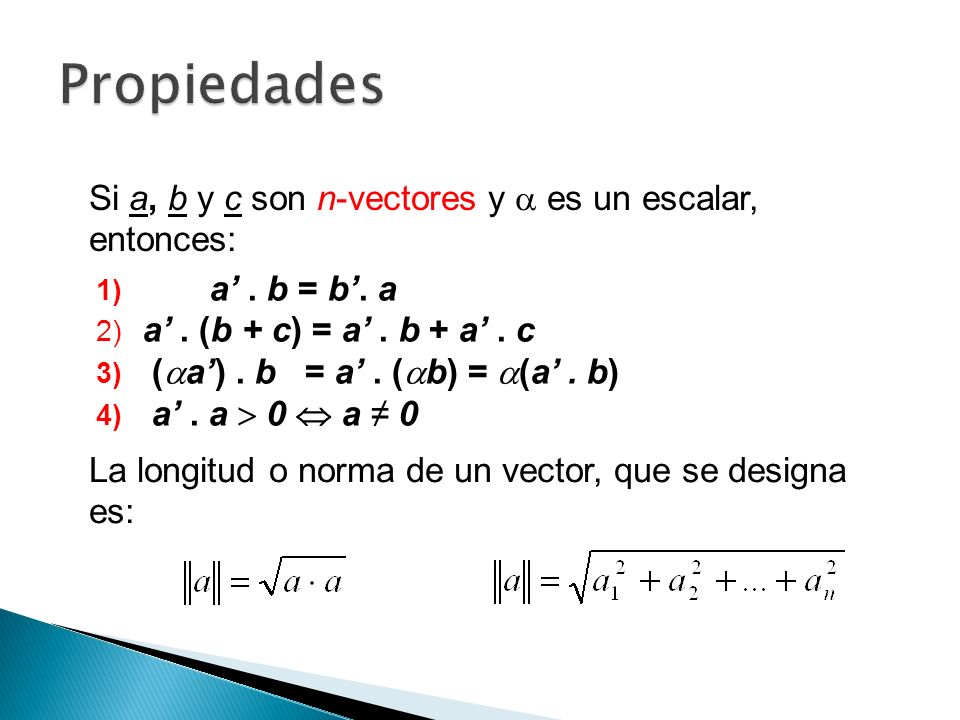

16 Si a, b y c son n-vectores y  es un escalar, entonces: 1) a’. b = b’. a 2) a’. (b + c) = a’. b + a’. c 3) (  a’). b = a’. (  b) =  (a’. b) 4) a’. a  0  a ≠ 0 La longitud o norma de un vector, que se designa es:

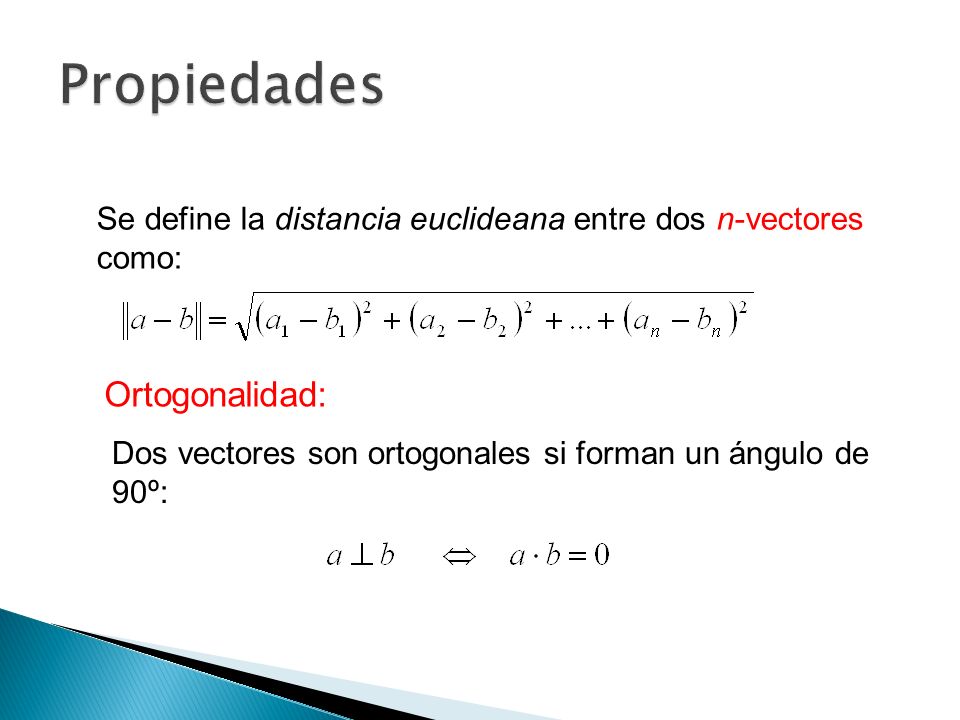

17 Se define la distancia euclideana entre dos n-vectores como: Ortogonalidad: Dos vectores son ortogonales si forman un ángulo de 90º:

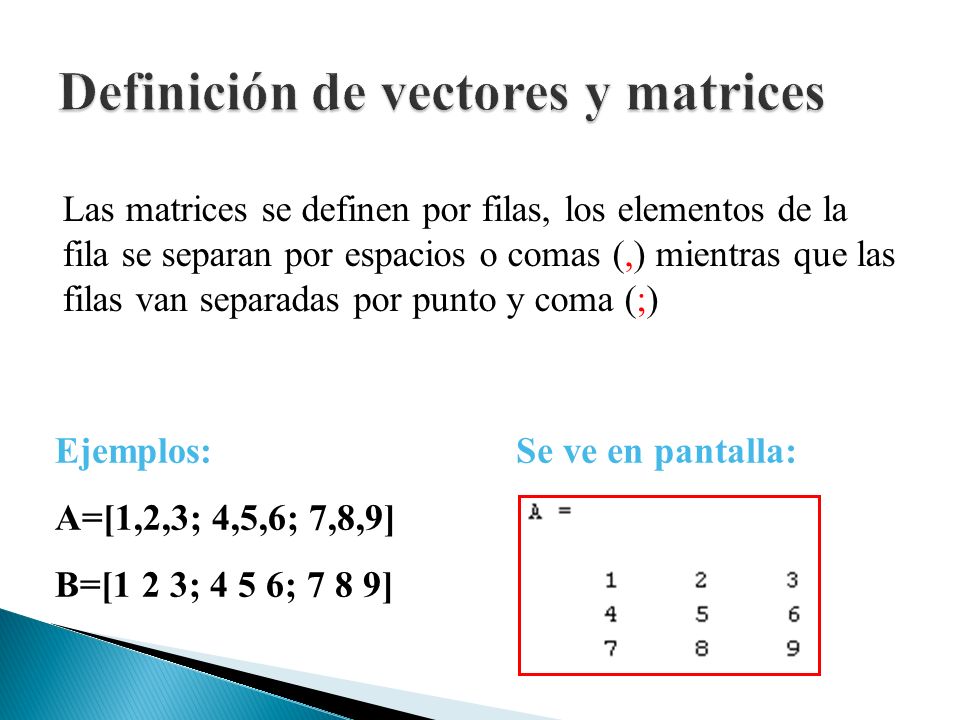

18 Las matrices se definen por filas, los elementos de la fila se separan por espacios o comas (,) mientras que las filas van separadas por punto y coma (;) Ejemplos: A=[1,2,3; 4,5,6; 7,8,9] B=[1 2 3; 4 5 6; 7 8 9] Se ve en pantalla:

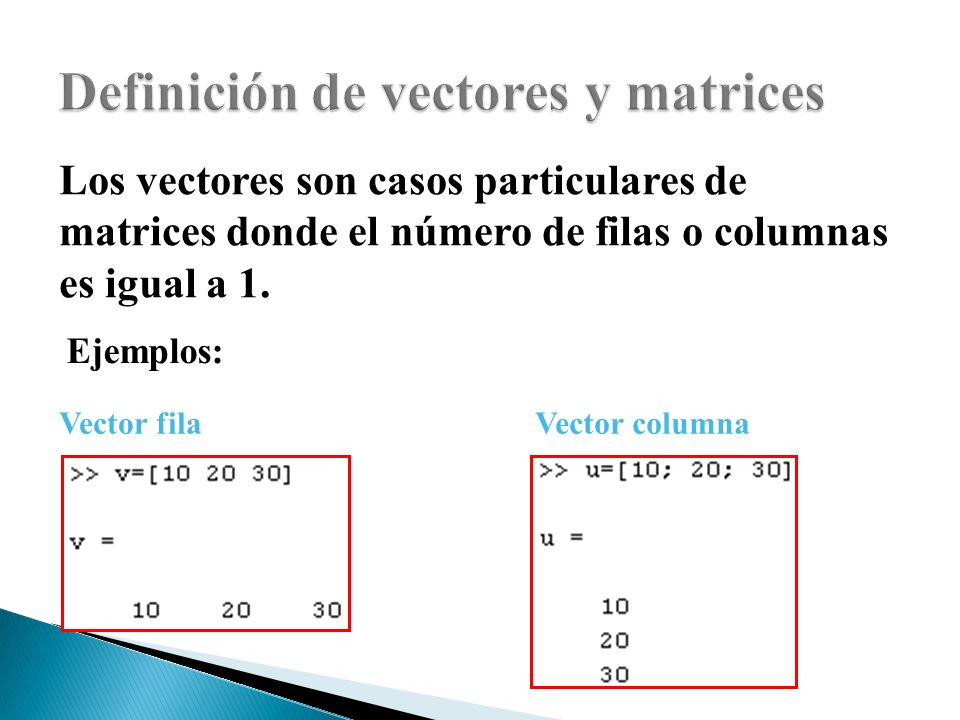

19 Ejemplos: Los vectores son casos particulares de matrices donde el número de filas o columnas es igual a 1. Vector filaVector columna

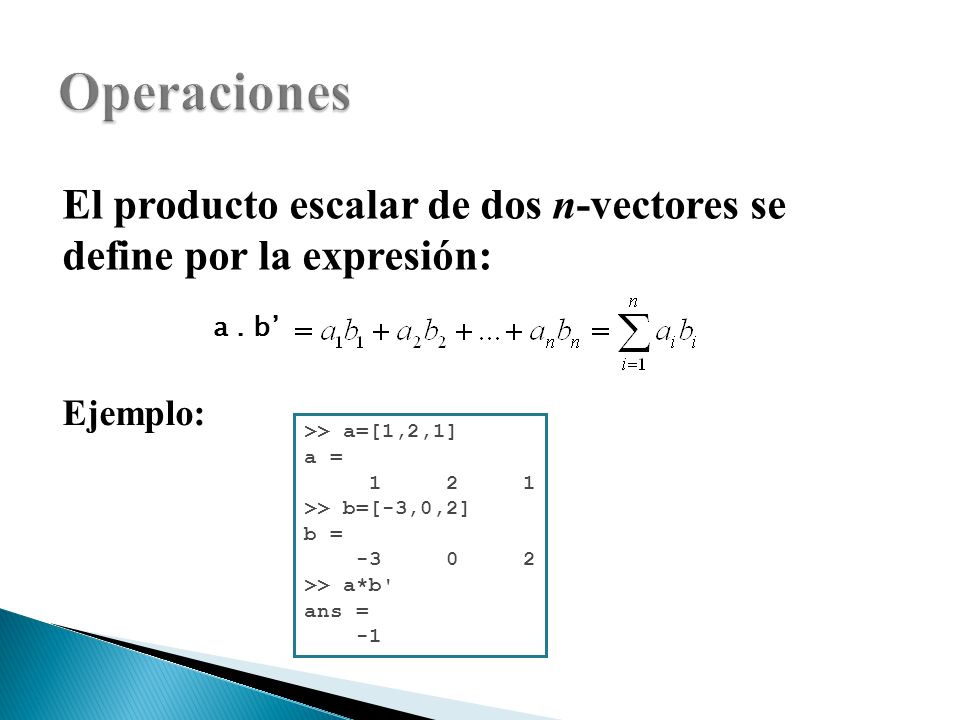

20 El producto escalar de dos n-vectores se define por la expresión: a. b’ Ejemplo: >> a=[1,2,1] a = 1 2 1 >> b=[-3,0,2] b = -3 0 2 >> a*b' ans =

21

22

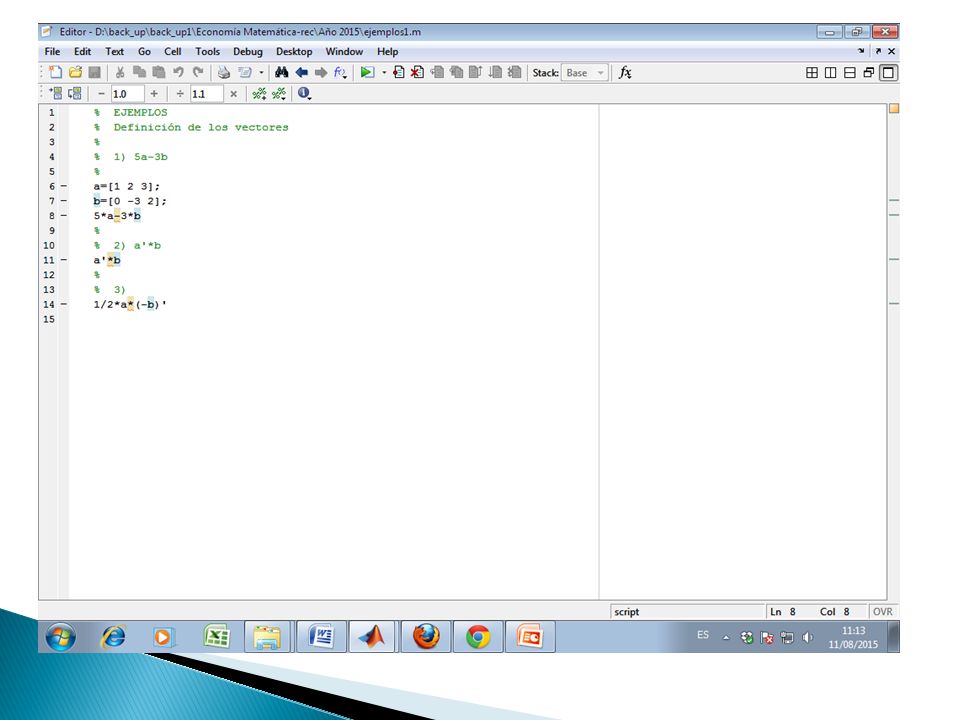

23

24

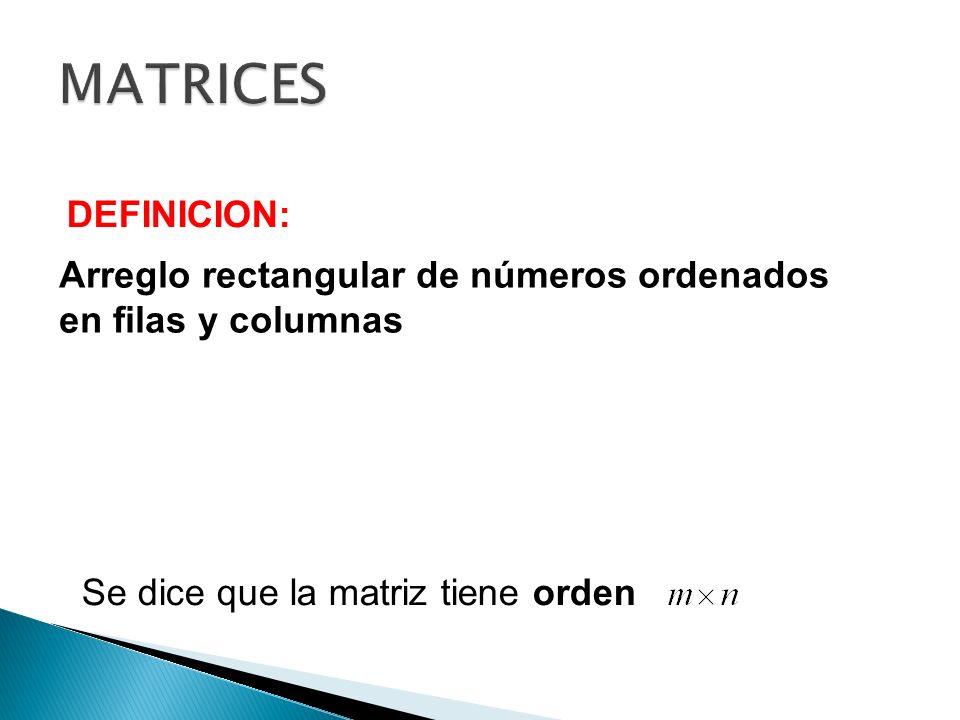

25 DEFINICION: Arreglo rectangular de números ordenados en filas y columnas Se dice que la matriz tiene orden

26 Los números que forman A se llaman elementos designa el elemento en la fila i-ésima y en la columna j-ésima Por simplicidad la matriz se indica por:

27 Igualdad de matrices: Si ; Se dice que son iguales cuando Suma de matrices: Multiplicación por un escalar: es real,

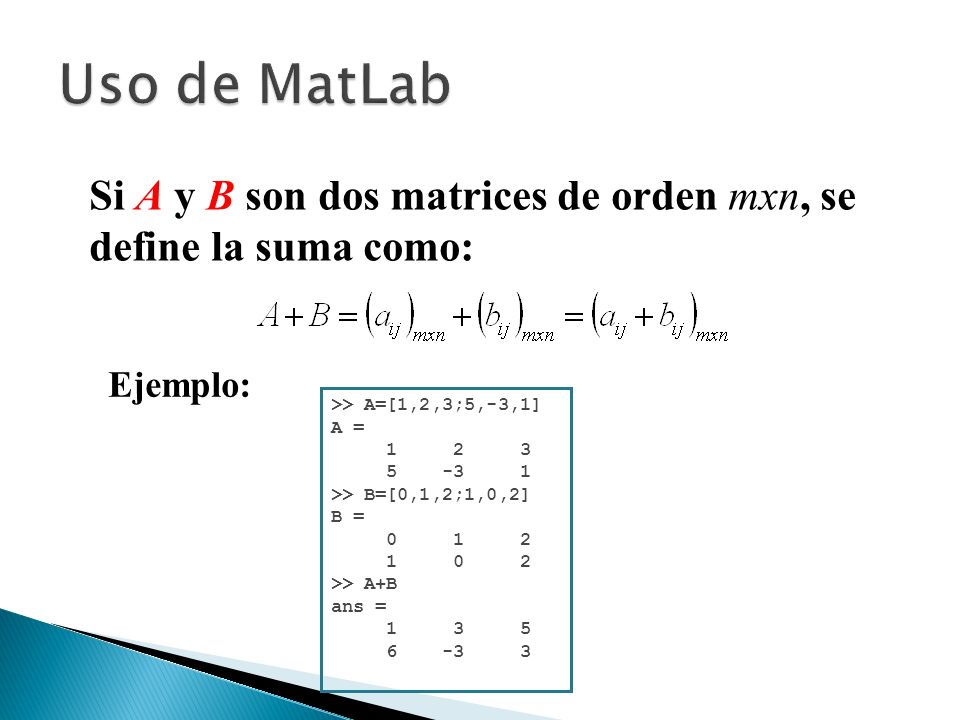

28 Si A y B son dos matrices de orden mxn, se define la suma como: Ejemplo: >> A=[1,2,3;5,-3,1] A = 1 2 3 5 -3 1 >> B=[0,1,2;1,0,2] B = 0 1 2 1 0 2 >> A+B ans = 1 3 5 6 -3 3

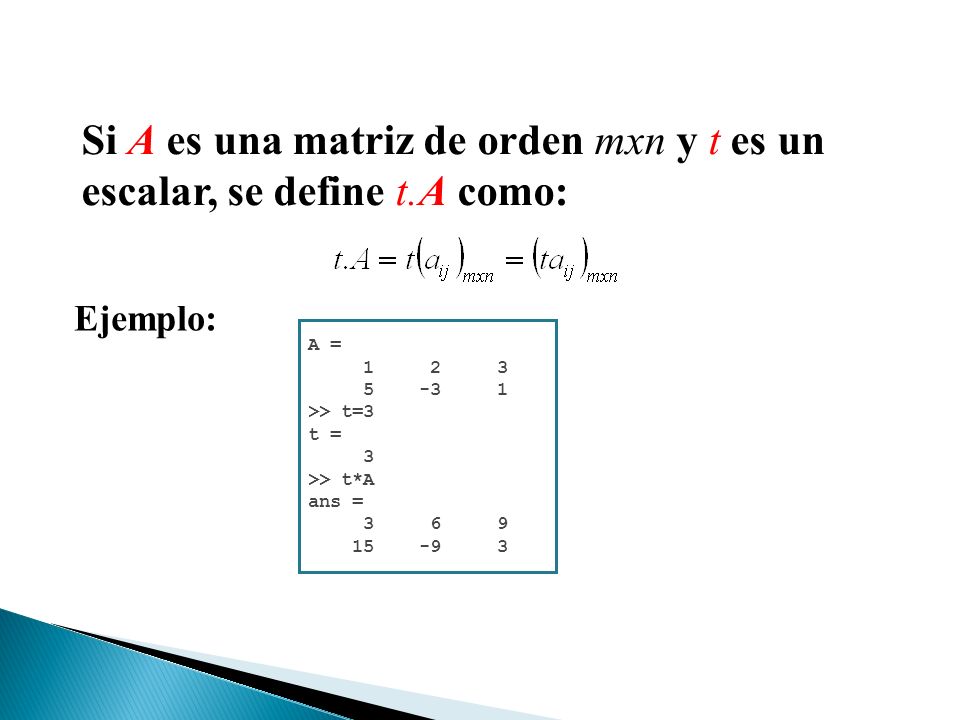

29 Si A es una matriz de orden mxn y t es un escalar, se define t.A como: Ejemplo: A = 1 2 3 5 -3 1 >> t=3 t = 3 >> t*A ans = 3 6 9 15 -9 3

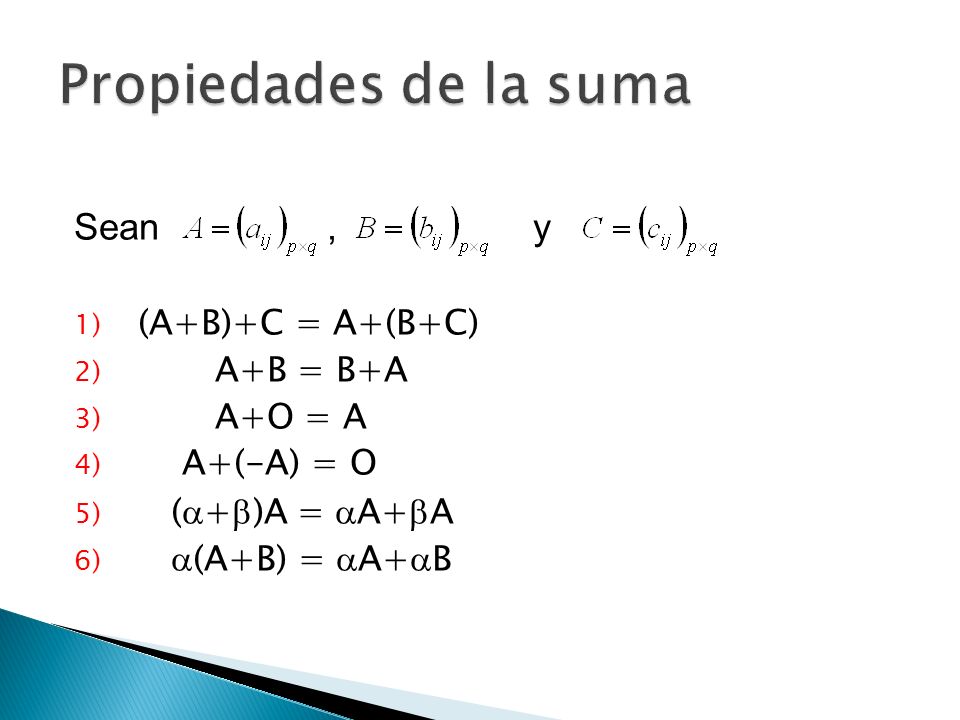

30 Sean, y 1) (A+B)+C = A+(B+C) 2) A+B = B+A 3) A+O = A 4) A+(-A) = O 5) (  +  )A =  A+  A 6)  (A+B) =  A+  B

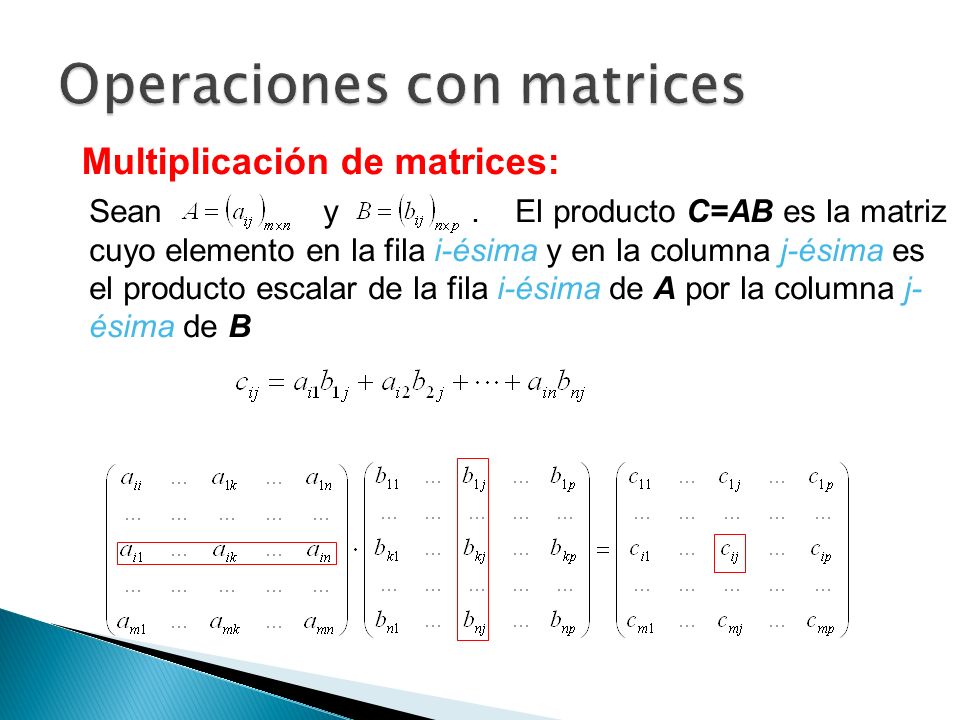

31 Multiplicación de matrices: Sean y. El producto C=AB es la matriz cuyo elemento en la fila i-ésima y en la columna j-ésima es el producto escalar de la fila i-ésima de A por la columna j- ésima de B

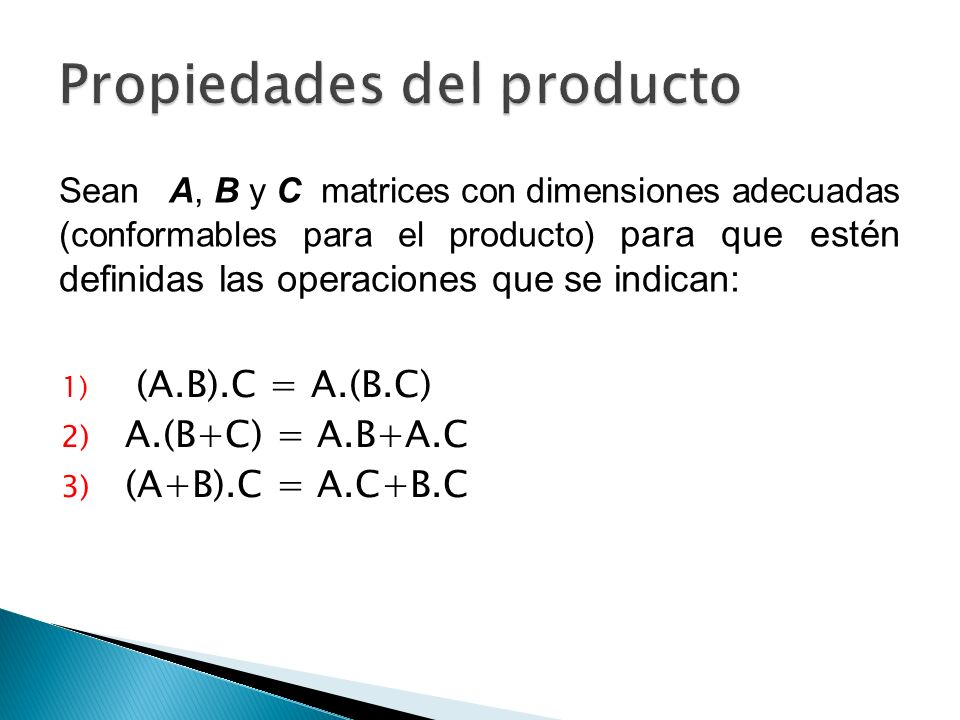

32 Sean A, B y C matrices con dimensiones adecuadas (conformables para el producto) para que estén definidas las operaciones que se indican: 1) (A.B).C = A.(B.C) 2) A.(B+C) = A.B+A.C 3) (A+B).C = A.C+B.C

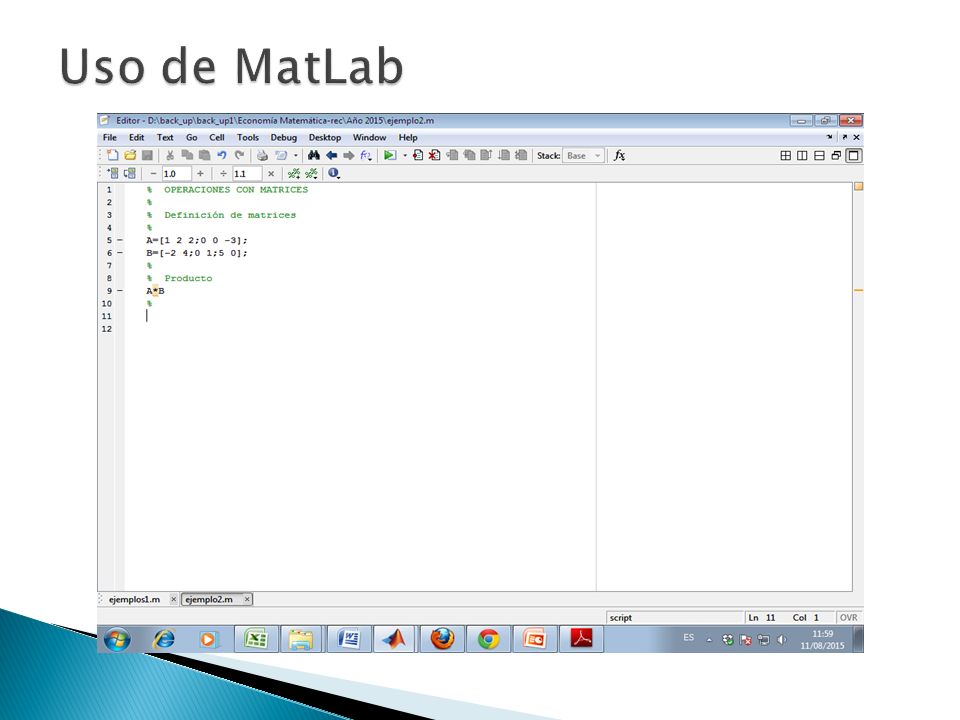

33

34 Se obtiene de intercambiar las filas por las columnas: Propiedades: (A’)’=A (A+B)’=A’+B’ (  A)’=  A’ (AB)’=B’A’

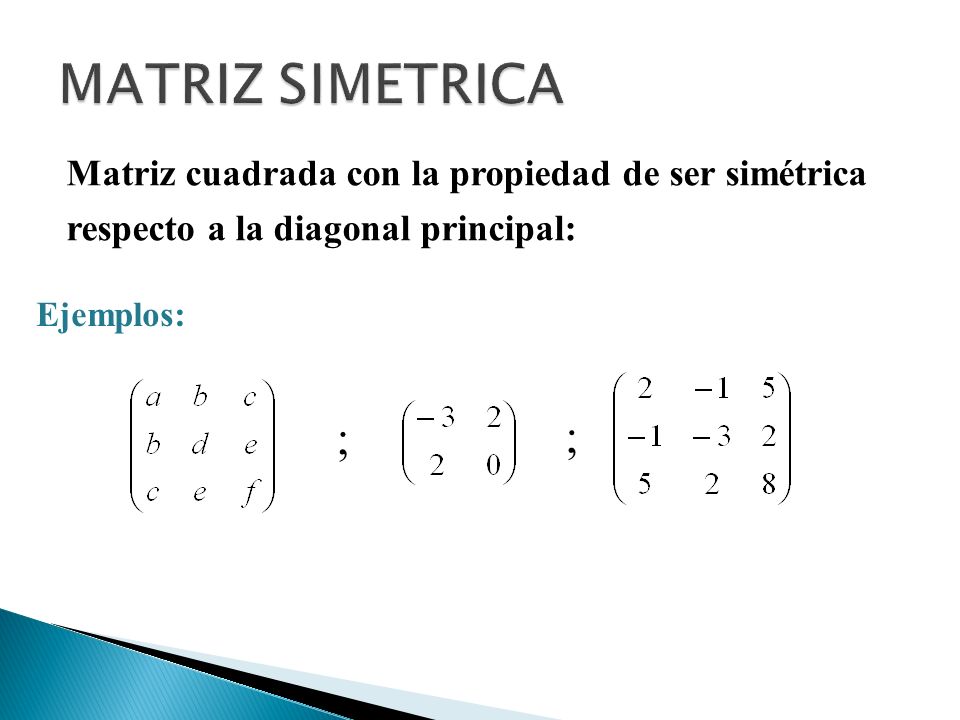

35 Ejemplos: Matriz cuadrada con la propiedad de ser simétrica respecto a la diagonal principal: ; ;

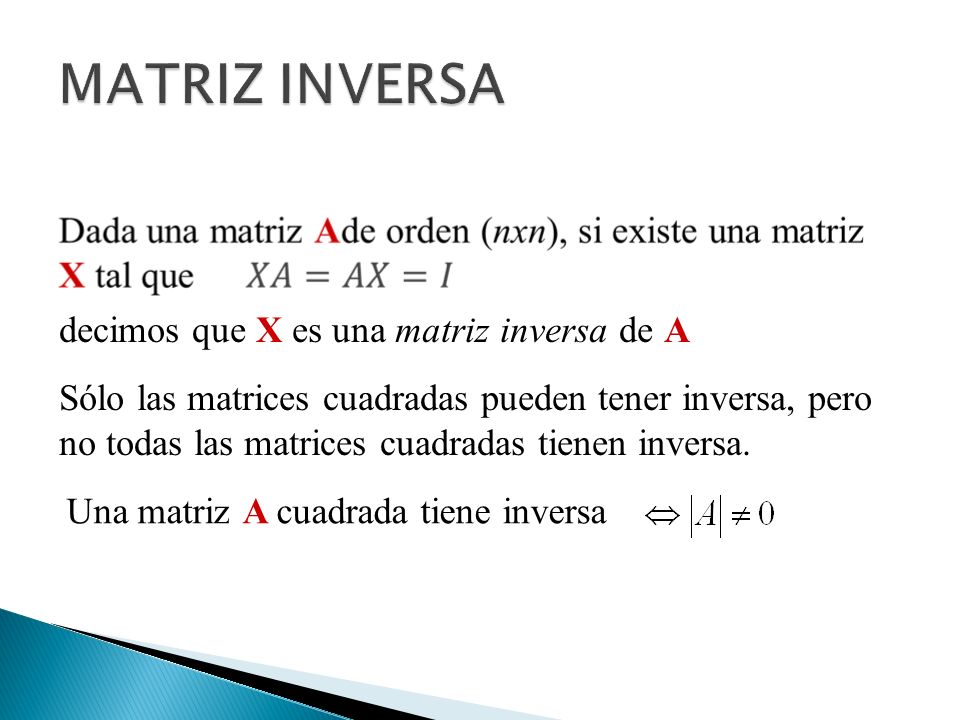

36 decimos que X es una matriz inversa de A Sólo las matrices cuadradas pueden tener inversa, pero no todas las matrices cuadradas tienen inversa. Una matriz A cuadrada tiene inversa

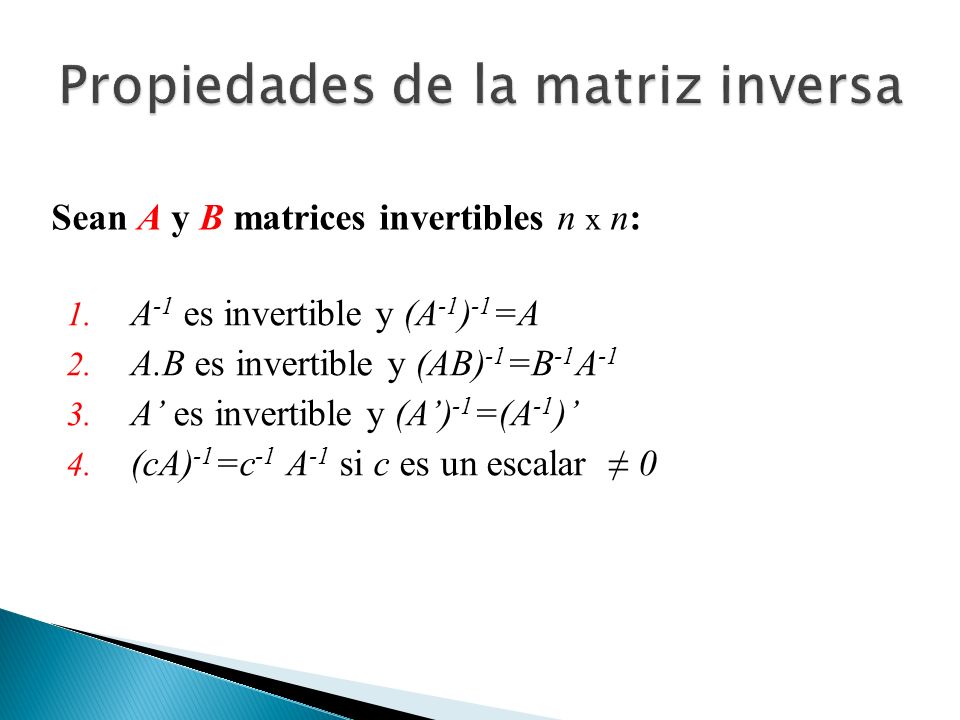

37 Sean A y B matrices invertibles n x n: 1. A -1 es invertible y (A -1 ) -1 =A 2. A.B es invertible y (AB) -1 =B -1 A -1 3. A’ es invertible y (A’) -1 =(A -1 )’ 4. (cA) -1 =c -1 A -1 si c es un escalar ≠ 0

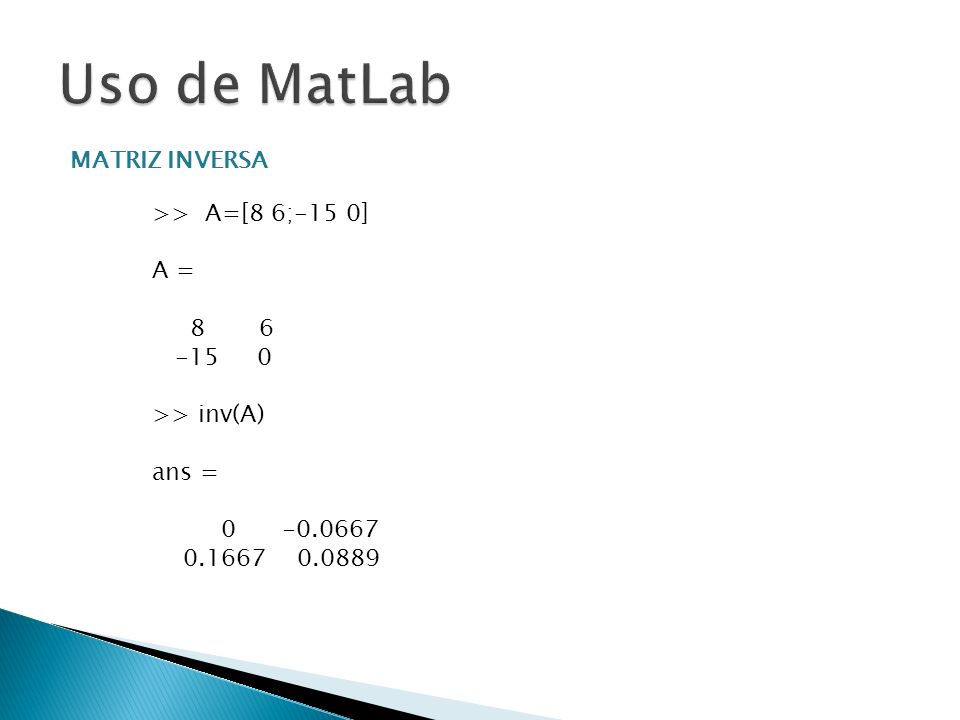

38 MATRIZ INVERSA >> A=[8 6;-15 0] A = 8 6 -15 0 >> inv(A) ans = 0 -0.0667 0.1667 0.0889

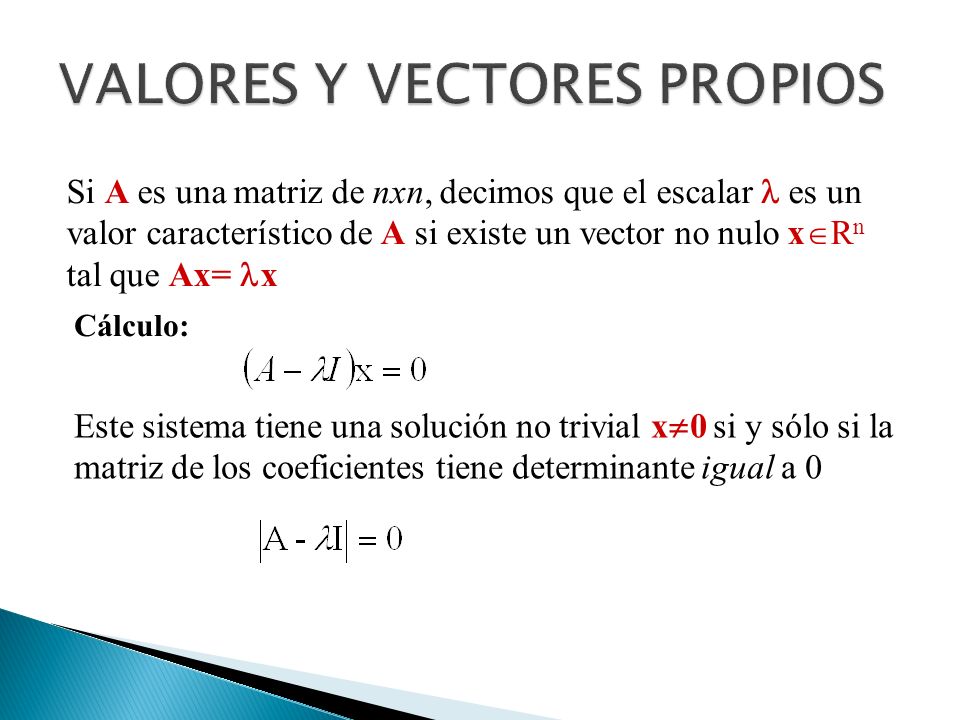

39 Si A es una matriz de nxn, decimos que el escalar es un valor característico de A si existe un vector no nulo x  R n tal que Ax= x Cálculo: Este sistema tiene una solución no trivial x  0 si y sólo si la matriz de los coeficientes tiene determinante igual a 0

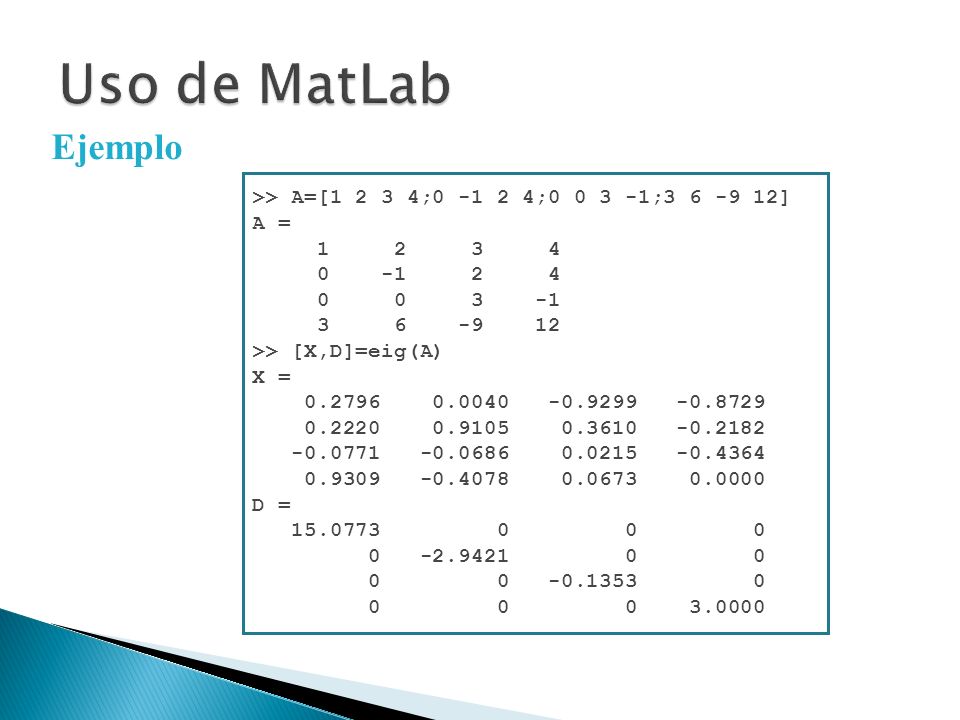

40 Ejemplo >> A=[1 2 3 4;0 -1 2 4;0 0 3 -1;3 6 -9 12] A = 1 2 3 4 0 -1 2 4 0 0 3 -1 3 6 -9 12 >> [X,D]=eig(A) X = 0.2796 0.0040 -0.9299 -0.8729 0.2220 0.9105 0.3610 -0.2182 -0.0771 -0.0686 0.0215 -0.4364 0.9309 -0.4078 0.0673 0.0000 D = 15.0773 0 0 0 0 -2.9421 0 0 0 0 -0.1353 0 0 0 0 3.0000
