3 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Sistema de grabación de Plenos de Circuito OBJETIVO: El Coordinador Técnico Administrativo ubicará y será capaz de operar el equipo que se ocupa para la videograbación de las sesiones de los Plenos de Circuito. Salas de Pleno  Conocer los equipos de videograbación ubicados en las salas de plenos, para su operación.

4 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Introducción  El Consejo de la Judicatura Federal adecúo salas con equipo de videograbación para grabar las sesiones de los Plenos de Circuito.

5 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Procesador Multi-ventana  Es un potente procesador de gráficos de alta resolución que permiten mostrar simultáneamente varias imágenes (monitor).

6 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Scan Converter  Es un convertidor de señales de alta definición, que tiene la facilidad Auto– Imagen, que permite el ajuste automático de la señal de video.

7 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Distribuidor Amplificador DVI 1:4  Es un distribuidor amplificador para señales DVI (Digital Visual Interface). La unidad regenera y ecualiza una señal de entrada y la distribuye a cuatro salidas idénticas.

8 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Procesador de Audio NEXIA  Es un procesador de señal digital con entradas de micrófono y línea telefónica, que permite realizar conferencias.

9 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Amplificador Extron y Bocinas  Equipo que en conjunto con las bocinas distribuidas en la sala de sesiones distribuyen el sonido.

10 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Cerebro de Control  Es el equipo encargado de la automatización, controla el uso de cada uno de los elementos mencionados anteriormente (Monitor, Procesador Multi-ventana, Scan Converter, Distribuidor Amplificador DVI 1:4, Procesador de Audio NEXIA, Amplificador Extron y Bocinas)

11 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Pantalla Táctil  Facilita la selección de los esquemas precargados en el cerebro para la automatización de las funciones.

12 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Componentes. Switch de datos  Suministra los servicios de red a la pantalla táctil, cerebro de control, nexia y epiphan.

13 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Conexiones en Salas de Sesión. Switch de datos  Para facilitar la interconexión con los elementos externos al carro de grabación (bocinas, cámaras, micrófonos, red y línea telefónica), se colocaron placas en una zona determinada de la sala, la cual cuenta con las siguientes conexiones:

14 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Conexiones en Salas de Sesión. Micrófonos  Conector canon XLR que permite conectar los micrófonos de la sala con el equipo nexia.

15 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Conexiones en Salas de Sesión. Bocinas  Conectores RCA hembra, que facilitan la conexión al amplificador.

16 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Conexiones en Salas de Sesión. Cámaras  Mediante conectores BNC se conectan las cámaras.

17 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Conexiones en Salas de Sesión. Red y línea telefónica  Conexión a la red institucional y a la línea telefónica.

18 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Pasos para la conexión. Red y línea telefónica  Colocar el carro de videograbación cerca de las placas de conexión.  Conectar la BOA a las placas de conexiones: BOA.- Conjunto de cables enrollados que salen del carrito de videograbación (todos los cables y placas están identificados para respetar el orden de conexión).

19 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Encendido del sistema.  Encender el UPS presionando por un periodo de 3 segundos el botón de encendido.  Encender el equipo “Furman”

20 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Encendido del sistema.  Encender la PC  Usuario: sala-plenos  Contraseña: (En la PC se encuentra una etiqueta con la contraseña respectiva)

21 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil.  Para ingresar a la sesión de la pantalla táctil, basta con pulsar el botón “Iniciar”.

22 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil.  En pantalla táctil se muestran las siguientes opciones:

23 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil. Escenarios Modo de escena de video, podemos seleccionar 1, 2, 3 o 4 ventanas de video, en las cuales podremos desplegar:  Video de las cámaras  Videoconferencia  Imagen del escritorio de una PC Para realizar esto basta con arrastrar el icono (superior) a una de las posiciones de las ventanas en la parte inferior.

24 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil. Audio conferencia  El sistema puede aceptar la entrada de una línea telefónica, para integrarla al audio de la sala  Si por caso fortuito o de fuerza mayor un Magistrado no puede estar presente, puede interactuar en la sesión del pleno vía telefónica.

25 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil. Video conferencia  El sistema cuenta con la función de videoconferencia, para lo cual se usa el siguiente entorno:  Hay Circuitos Judiciales en los que el Pleno de Circuito está integrado por Tribunales Colegiados que se encuentran ubicados en diferentes ciudades, por lo que se puede integrar a la sesión mediante videoconferencia (En el monitor de 42” se agregara la ventana y por lo tanto también se mostrará en la grabación).

26 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil. Video conferencia  Hay Circuitos Judiciales en los que el Pleno de Circuito está integrado por Tribunales Colegiados que se encuentran ubicados en diferentes ciudades, por lo que se puede integrar a la sesión mediante videoconferencia (En el monitor de 42” se agregara la ventana y por lo tanto también se mostrará en la grabación).

27 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil. Video  Administra los monitores instalados (local y remoto).

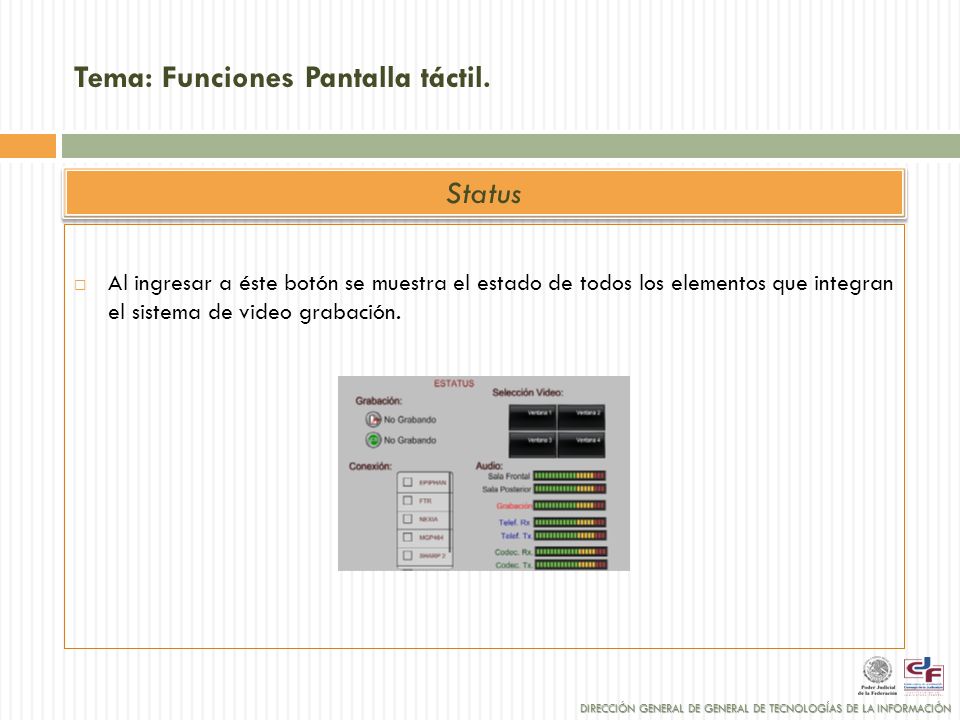

28 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Funciones Pantalla táctil. Status  Al ingresar a éste botón se muestra el estado de todos los elementos que integran el sistema de video grabación.

29 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Inicio de grabación. Grabación  Basta con dar clic en la sección “REC Grabar” Video Indexado Video alta definición  Es muy importante verificar el status de grabación de los dos sistemas.

30 DIRECCIÓN GENERAL DE GENERAL DE TECNOLOGÍAS DE LA INFORMACIÓN Tema: Inicio de grabación. Grabación El sistema de grabación Epiphan debe ser operado mediante la pantalla táctil Al término de la grabación se generan dos archivos:  Extensión TRM (Video indexado de baja resolución) en la carpeta: “d:\ftr recordings\public\”   Extensión AVI (Audio Video Interleave de alta resolución) en la carpeta de Mis Videos dentro del perfil del usuario de Windows Al secretario de acuerdos del Pleno de Circuito se le entrega una copia del archivo grabado AVI en un DVD que él proporciona.
