1 Información preliminar
RADIOBALIZAS Proyección 2010 Información preliminar

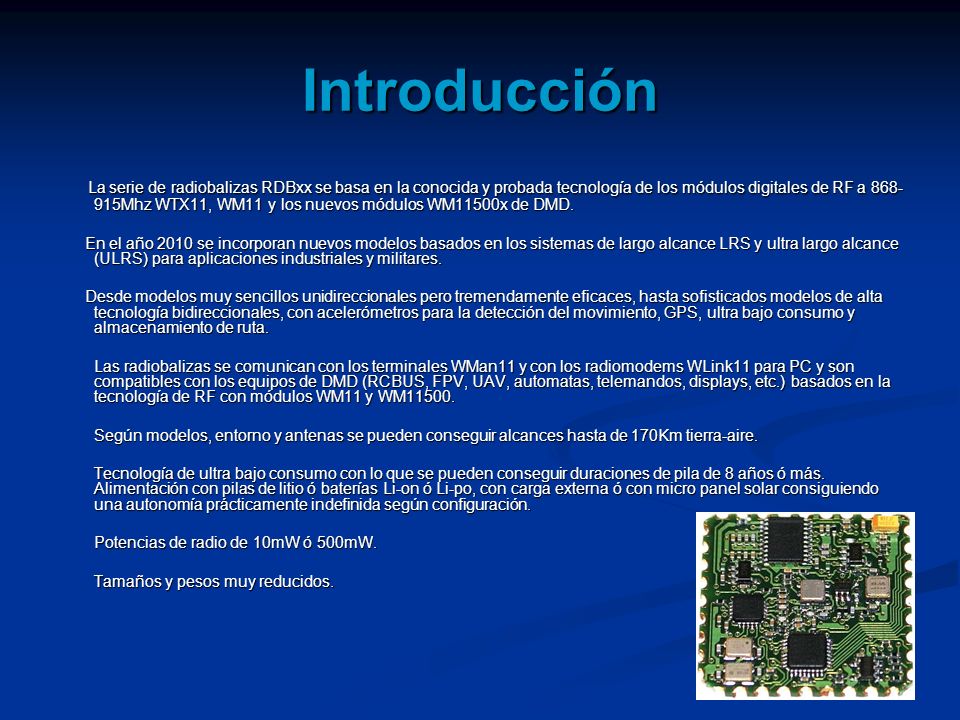

2 Introducción La serie de radiobalizas RDBxx se basa en la conocida y probada tecnología de los módulos digitales de RF a Mhz WTX11, WM11 y los nuevos módulos WM11500x de DMD. En el año 2010 se incorporan nuevos modelos basados en los sistemas de largo alcance LRS y ultra largo alcance (ULRS) para aplicaciones industriales y militares. Desde modelos muy sencillos unidireccionales pero tremendamente eficaces, hasta sofisticados modelos de alta tecnología bidireccionales, con acelerómetros para la detección del movimiento, GPS, ultra bajo consumo y almacenamiento de ruta. Las radiobalizas se comunican con los terminales WMan11 y con los radiomodems WLink11 para PC y son compatibles con los equipos de DMD (RCBUS, FPV, UAV, automatas, telemandos, displays, etc.) basados en la tecnología de RF con módulos WM11 y WM11500. Según modelos, entorno y antenas se pueden conseguir alcances hasta de 170Km tierra-aire. Tecnología de ultra bajo consumo con lo que se pueden conseguir duraciones de pila de 8 años ó más. Alimentación con pilas de litio ó baterías Li-on ó Li-po, con carga externa ó con micro panel solar consiguiendo una autonomía prácticamente indefinida según configuración. Potencias de radio de 10mW ó 500mW. Tamaños y pesos muy reducidos.

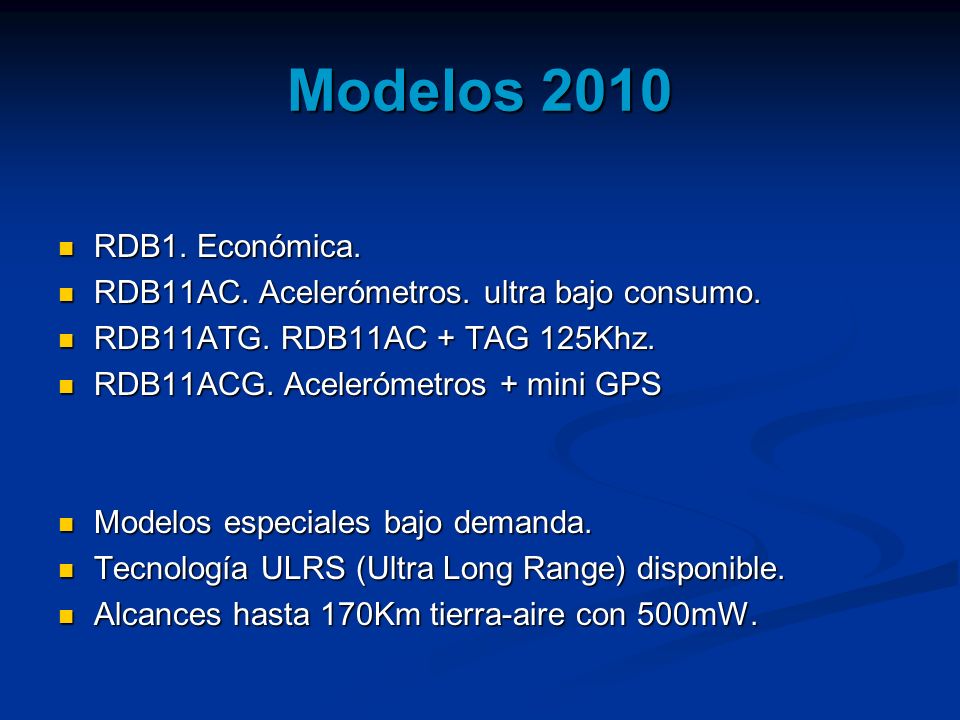

3 Modelos 2010 RDB1. Económica. RDB11AC. Acelerómetros. ultra bajo consumo. RDB11ATG. RDB11AC + TAG 125Khz. RDB11ACG. Acelerómetros + mini GPS Modelos especiales bajo demanda. Tecnología ULRS (Ultra Long Range) disponible. Alcances hasta 170Km tierra-aire con 500mW.

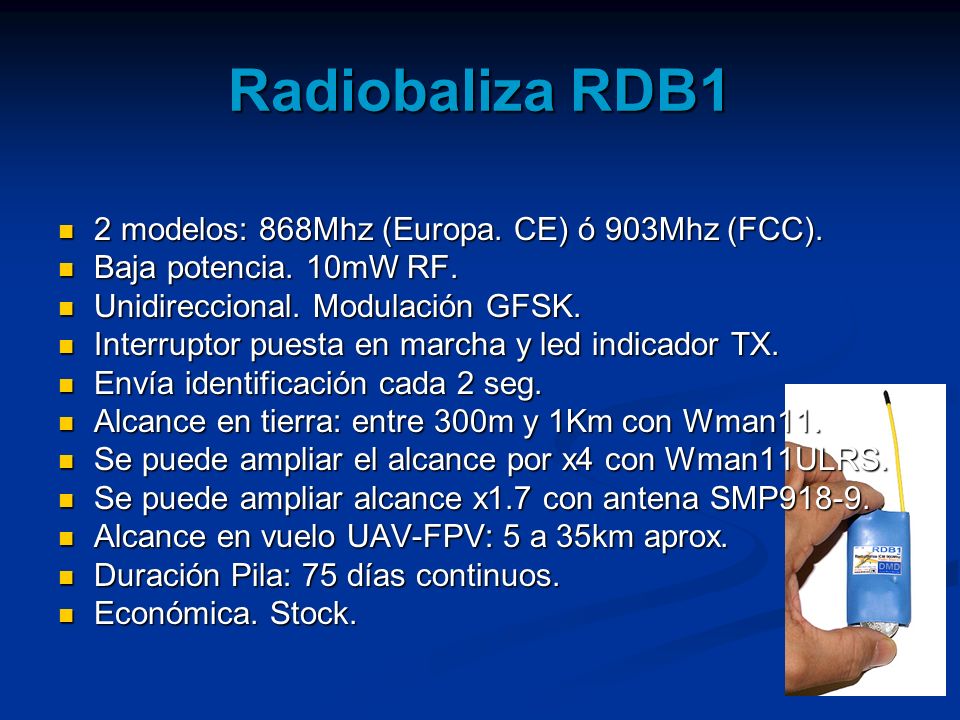

4 Radiobaliza RDB1 2 modelos: 868Mhz (Europa. CE) ó 903Mhz (FCC).
Baja potencia. 10mW RF. Unidireccional. Modulación GFSK. Interruptor puesta en marcha y led indicador TX. Envía identificación cada 2 seg. Alcance en tierra: entre 300m y 1Km con Wman11. Se puede ampliar el alcance por x4 con Wman11ULRS. Se puede ampliar alcance x1.7 con antena SMP918-9. Alcance en vuelo UAV-FPV: 5 a 35km aprox. Duración Pila: 75 días continuos. Económica. Stock.

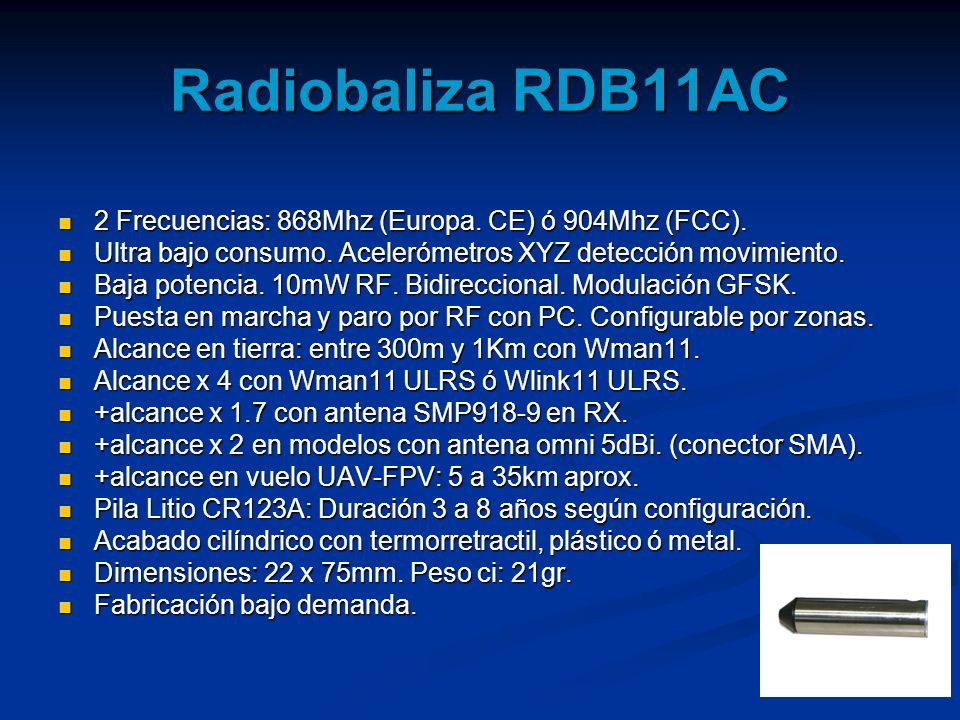

5 Radiobaliza RDB11AC 2 Frecuencias: 868Mhz (Europa. CE) ó 904Mhz (FCC).
Ultra bajo consumo. Acelerómetros XYZ detección movimiento. Baja potencia. 10mW RF. Bidireccional. Modulación GFSK. Puesta en marcha y paro por RF con PC. Configurable por zonas. Alcance en tierra: entre 300m y 1Km con Wman11. Alcance x 4 con Wman11 ULRS ó Wlink11 ULRS. +alcance x 1.7 con antena SMP918-9 en RX. +alcance x 2 en modelos con antena omni 5dBi. (conector SMA). +alcance en vuelo UAV-FPV: 5 a 35km aprox. Pila Litio CR123A: Duración 3 a 8 años según configuración. Acabado cilíndrico con termorretractil, plástico ó metal. Dimensiones: 22 x 75mm. Peso ci: 21gr. Fabricación bajo demanda.

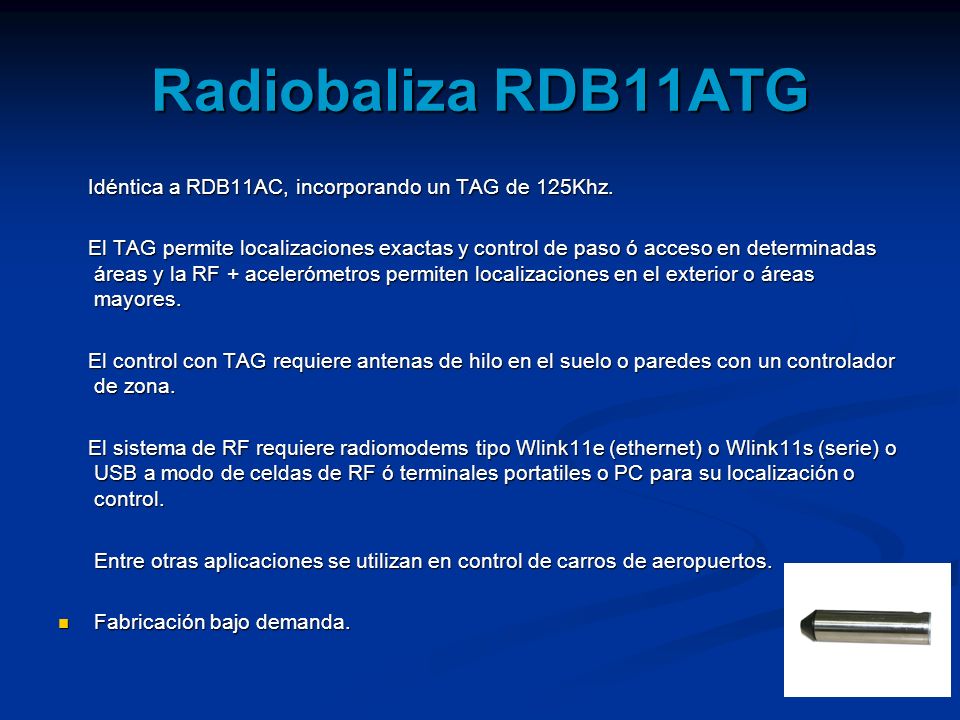

6 Radiobaliza RDB11ATG Idéntica a RDB11AC, incorporando un TAG de 125Khz. El TAG permite localizaciones exactas y control de paso ó acceso en determinadas áreas y la RF + acelerómetros permiten localizaciones en el exterior o áreas mayores. El control con TAG requiere antenas de hilo en el suelo o paredes con un controlador de zona. El sistema de RF requiere radiomodems tipo Wlink11e (ethernet) o Wlink11s (serie) o USB a modo de celdas de RF ó terminales portatiles o PC para su localización o control. Entre otras aplicaciones se utilizan en control de carros de aeropuertos. Fabricación bajo demanda.

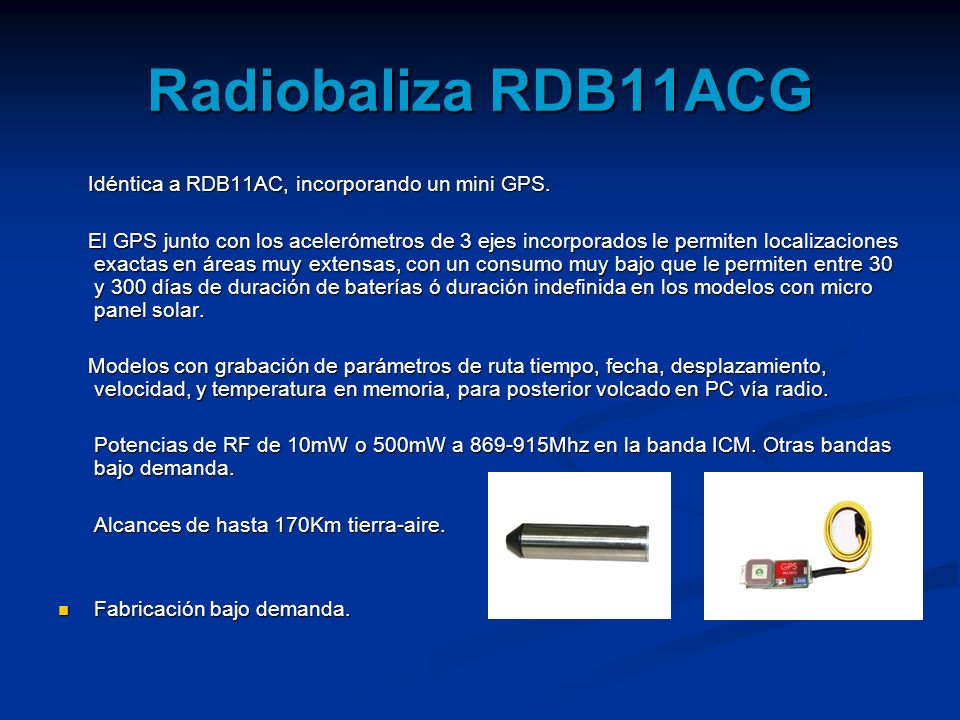

7 Radiobaliza RDB11ACG Idéntica a RDB11AC, incorporando un mini GPS.
El GPS junto con los acelerómetros de 3 ejes incorporados le permiten localizaciones exactas en áreas muy extensas, con un consumo muy bajo que le permiten entre 30 y 300 días de duración de baterías ó duración indefinida en los modelos con micro panel solar. Modelos con grabación de parámetros de ruta tiempo, fecha, desplazamiento, velocidad, y temperatura en memoria, para posterior volcado en PC vía radio. Potencias de RF de 10mW o 500mW a Mhz en la banda ICM. Otras bandas bajo demanda. Alcances de hasta 170Km tierra-aire. Fabricación bajo demanda.

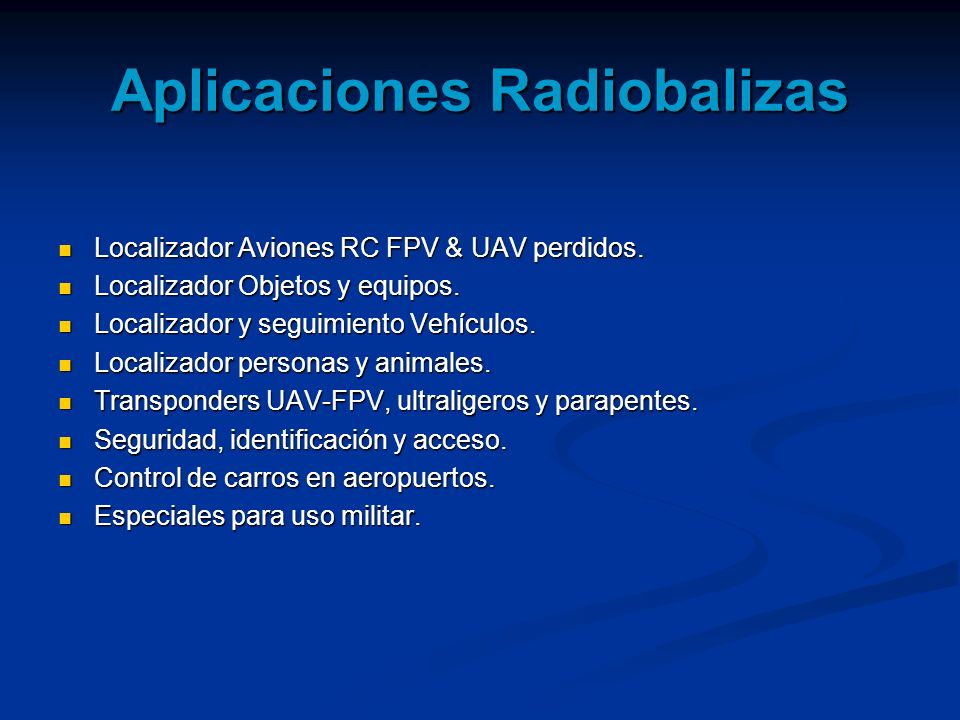

8 Aplicaciones Radiobalizas
Localizador Aviones RC FPV & UAV perdidos. Localizador Objetos y equipos. Localizador y seguimiento Vehículos. Localizador personas y animales. Transponders UAV-FPV, ultraligeros y parapentes. Seguridad, identificación y acceso. Control de carros en aeropuertos. Especiales para uso militar.

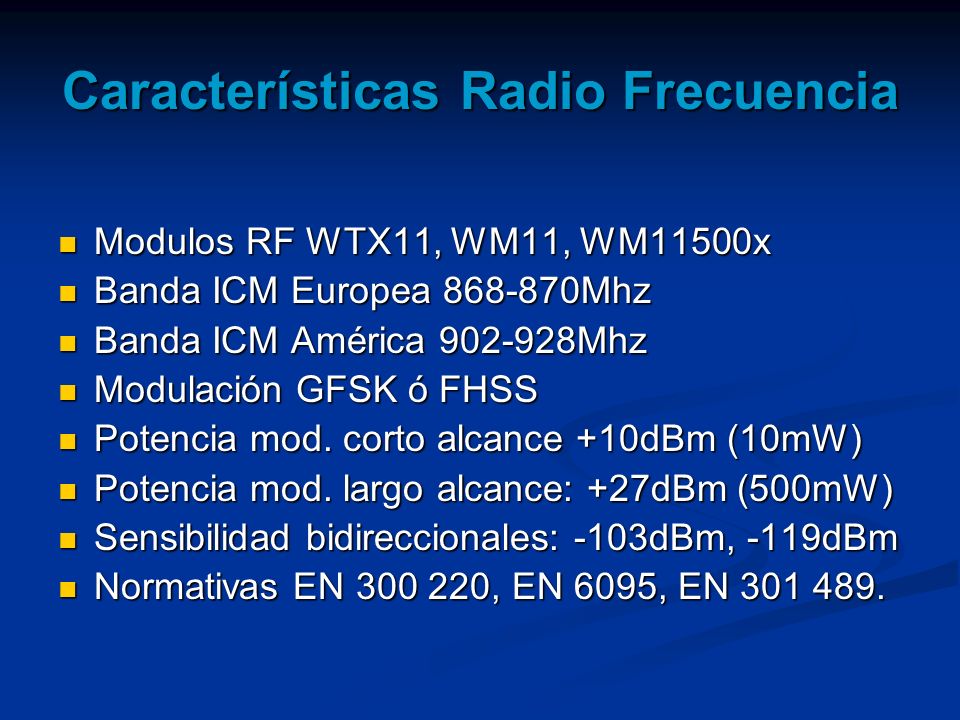

9 Características Radio Frecuencia
Modulos RF WTX11, WM11, WM11500x Banda ICM Europea Mhz Banda ICM América Mhz Modulación GFSK ó FHSS Potencia mod. corto alcance +10dBm (10mW) Potencia mod. largo alcance: +27dBm (500mW) Sensibilidad bidireccionales: -103dBm, -119dBm Normativas EN , EN 6095, EN

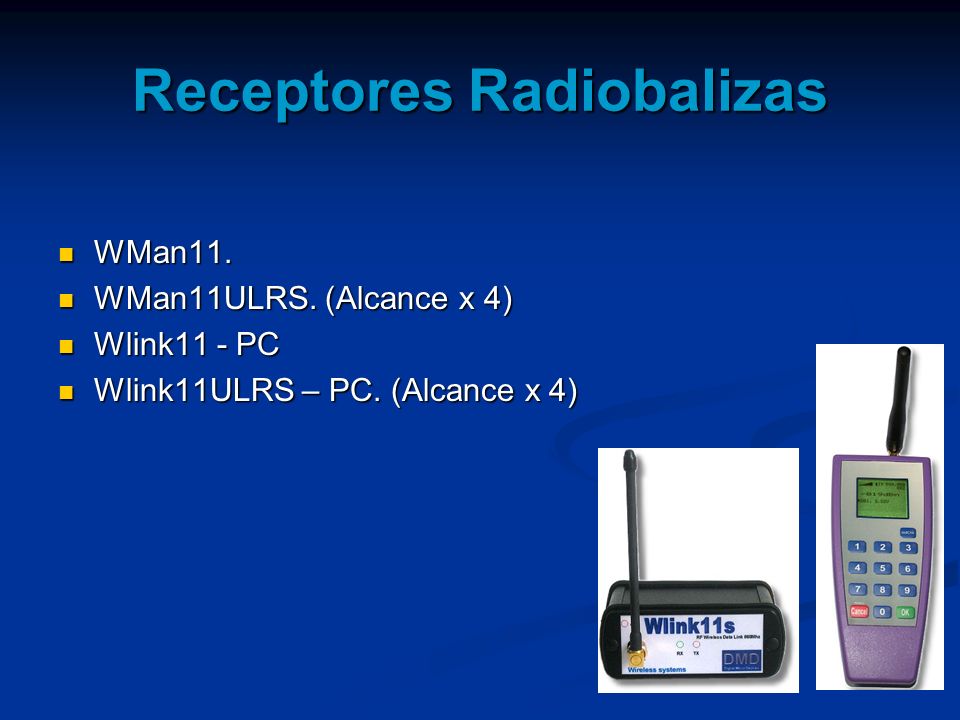

10 Receptores Radiobalizas
WMan11. WMan11ULRS. (Alcance x 4) Wlink11 - PC Wlink11ULRS – PC. (Alcance x 4)

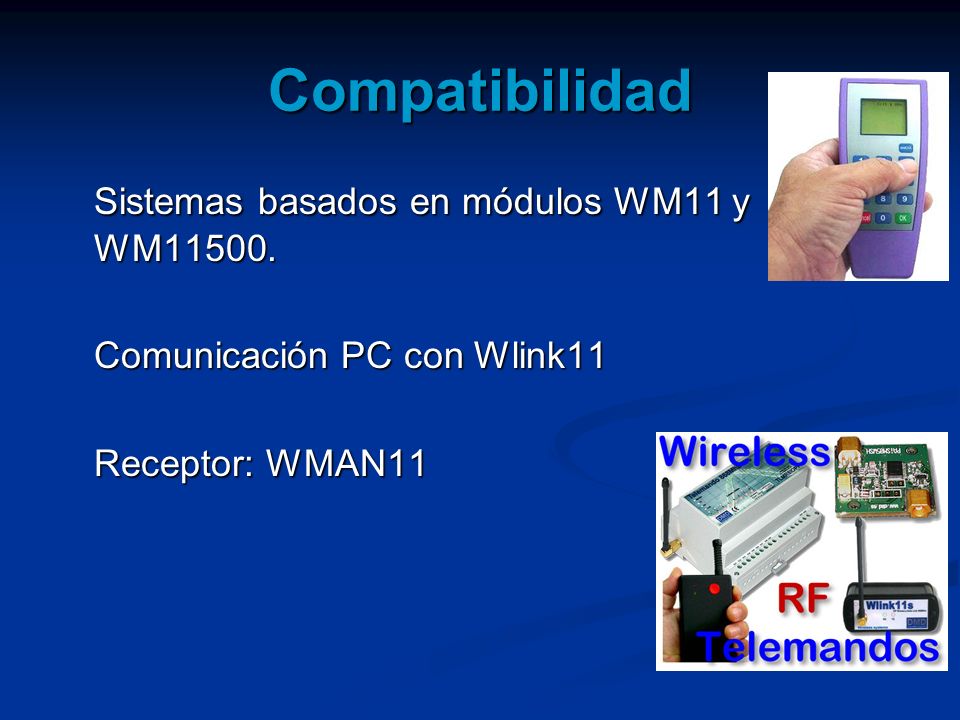

11 Compatibilidad Sistemas basados en módulos WM11 y WM11500.
Comunicación PC con Wlink11 Receptor: WMAN11

12 RADIOBALIZAS Fin
