ANÁLISIS DE PROBLEMAS EN LA CONSTRUCCIÓN DEL

Presentación del tema: "ANÁLISIS DE PROBLEMAS EN LA CONSTRUCCIÓN DEL"— Transcripción de la presentación:

1 ANÁLISIS DE PROBLEMAS EN LA CONSTRUCCIÓN DEL
PUENTE CAU - CAU

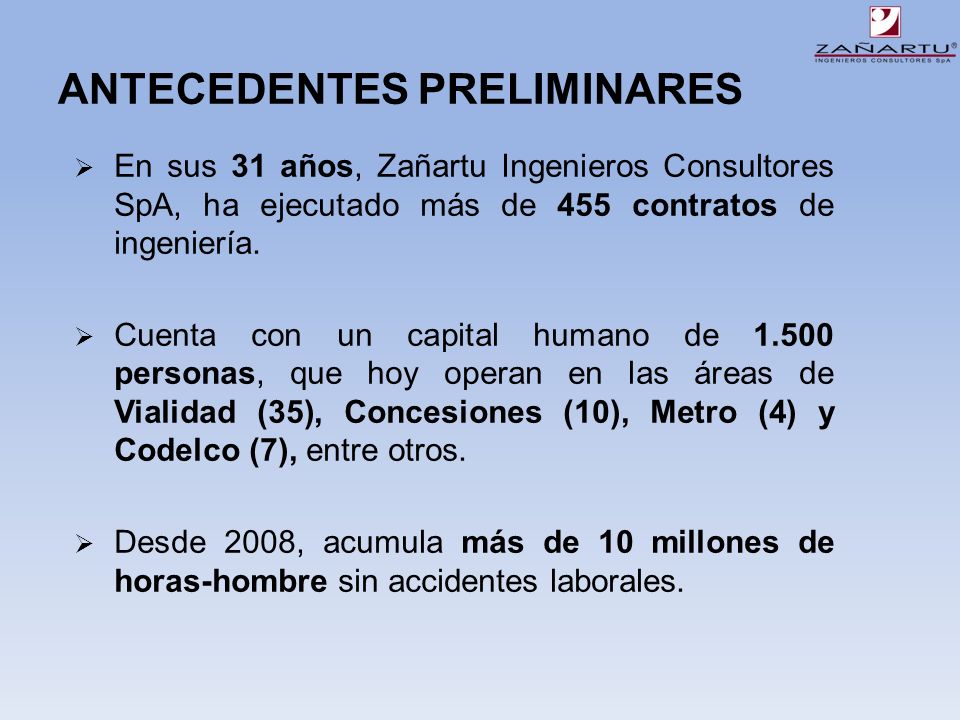

2 ANTECEDENTES PRELIMINARES
En sus 31 años, Zañartu Ingenieros Consultores SpA, ha ejecutado más de 455 contratos de ingeniería. Cuenta con un capital humano de personas, que hoy operan en las áreas de Vialidad (35), Concesiones (10), Metro (4) y Codelco (7), entre otros. Desde 2008, acumula más de 10 millones de horas-hombre sin accidentes laborales.

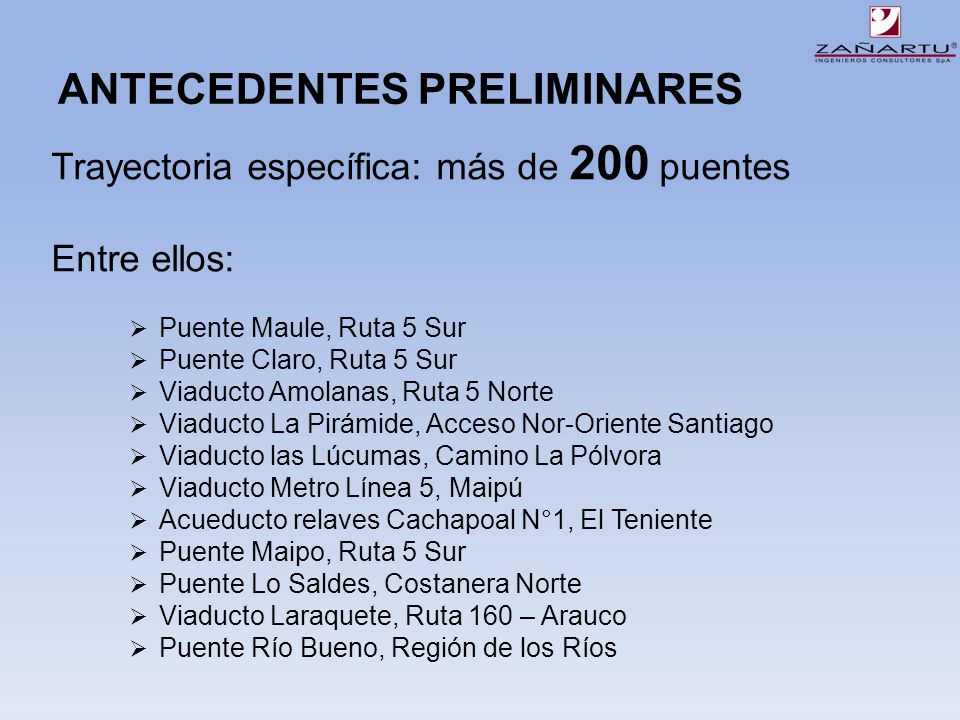

3 ANTECEDENTES PRELIMINARES
Trayectoria específica: más de 200 puentes Entre ellos: Puente Maule, Ruta 5 Sur Puente Claro, Ruta 5 Sur Viaducto Amolanas, Ruta 5 Norte Viaducto La Pirámide, Acceso Nor-Oriente Santiago Viaducto las Lúcumas, Camino La Pólvora Viaducto Metro Línea 5, Maipú Acueducto relaves Cachapoal N°1, El Teniente Puente Maipo, Ruta 5 Sur Puente Lo Saldes, Costanera Norte Viaducto Laraquete, Ruta 160 – Arauco Puente Río Bueno, Región de los Ríos

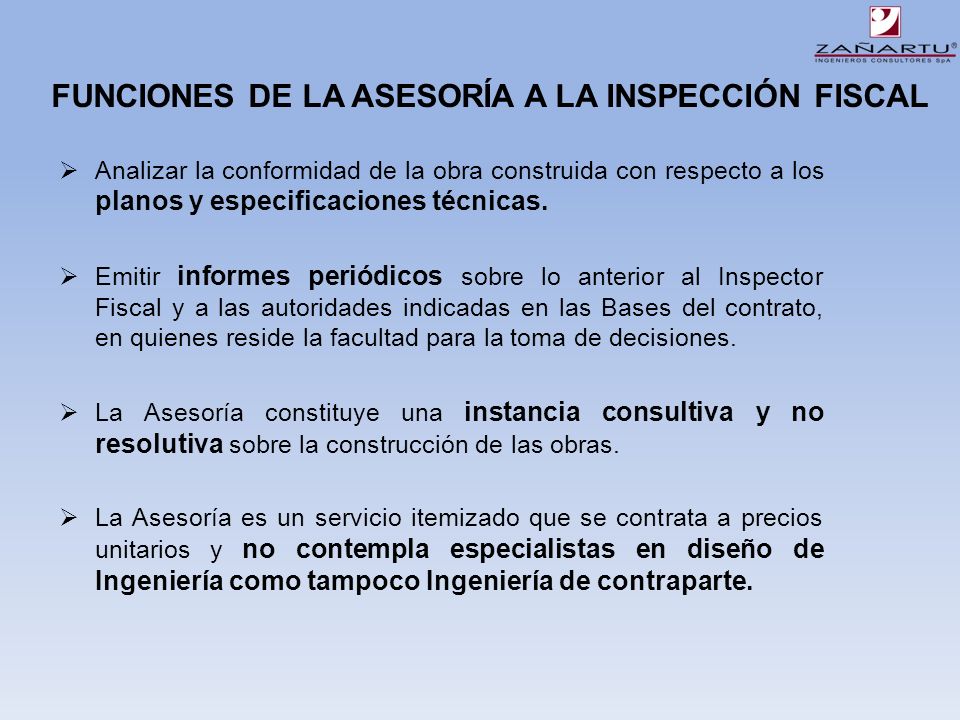

4 FUNCIONES DE LA ASESORÍA A LA INSPECCIÓN FISCAL
Analizar la conformidad de la obra construida con respecto a los planos y especificaciones técnicas. Emitir informes periódicos sobre lo anterior al Inspector Fiscal y a las autoridades indicadas en las Bases del contrato, en quienes reside la facultad para la toma de decisiones. La Asesoría constituye una instancia consultiva y no resolutiva sobre la construcción de las obras. La Asesoría es un servicio itemizado que se contrata a precios unitarios y no contempla especialistas en diseño de Ingeniería como tampoco Ingeniería de contraparte.

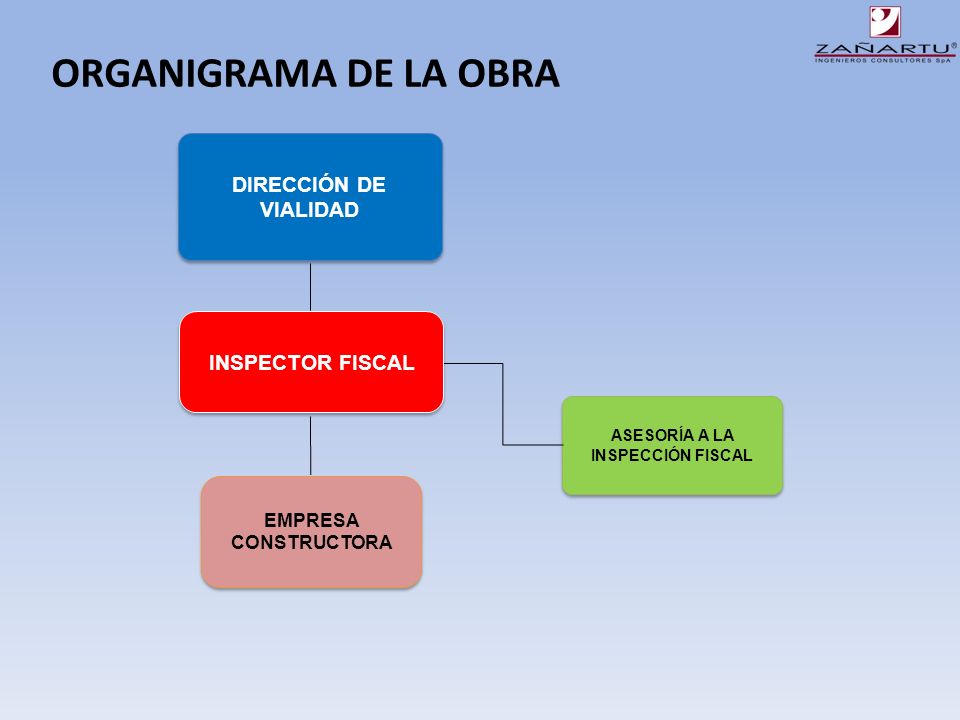

5 ORGANIGRAMA DE LA OBRA DIRECCIÓN DE VIALIDAD INSPECTOR FISCAL
ASESORÍA A LA INSPECCIÓN FISCAL INSPECTOR FISCAL EMPRESA CONSTRUCTORA

6 CONTENIDO DESCRIPCIÓN DEL PROYECTO DESARROLLO DEL PROYECTO
PRINCIPALES PROBLEMAS

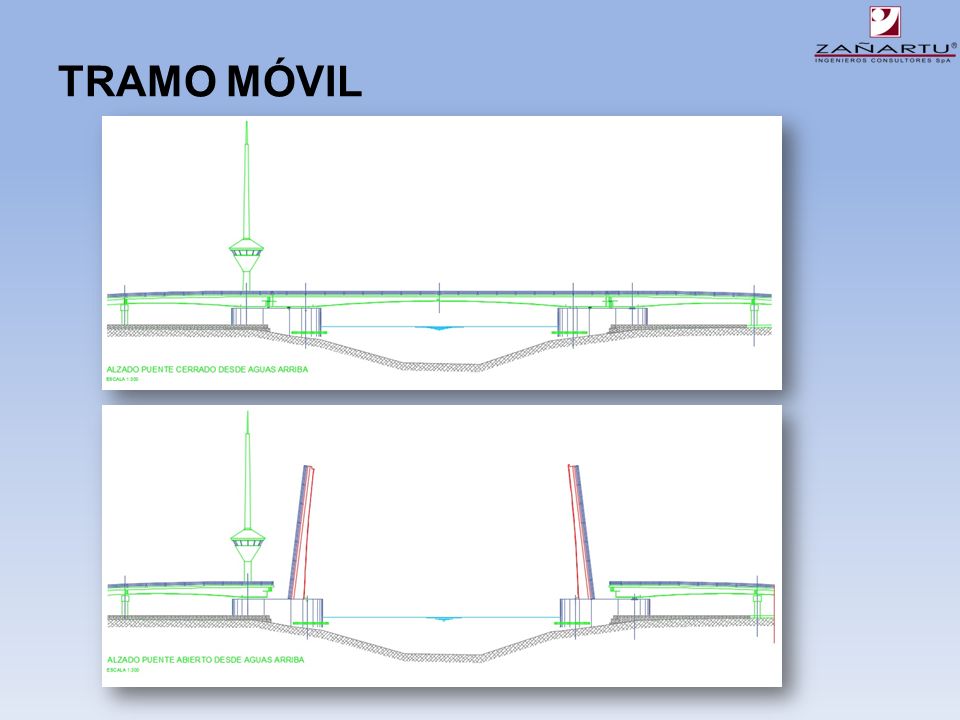

7 TRAMO MÓVIL

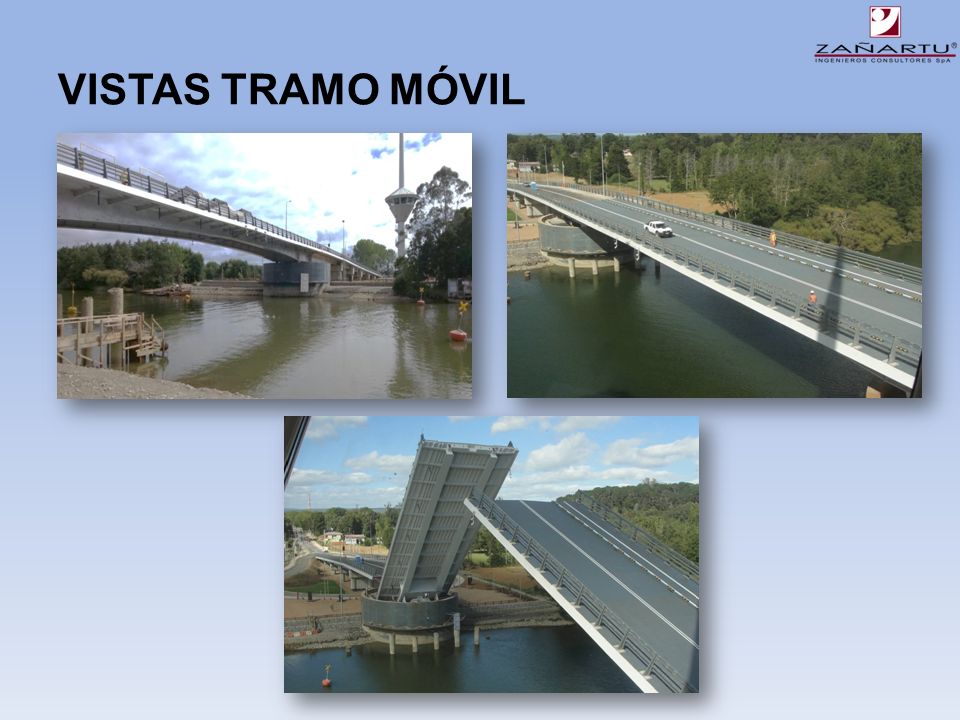

8 VISTAS TRAMO MÓVIL

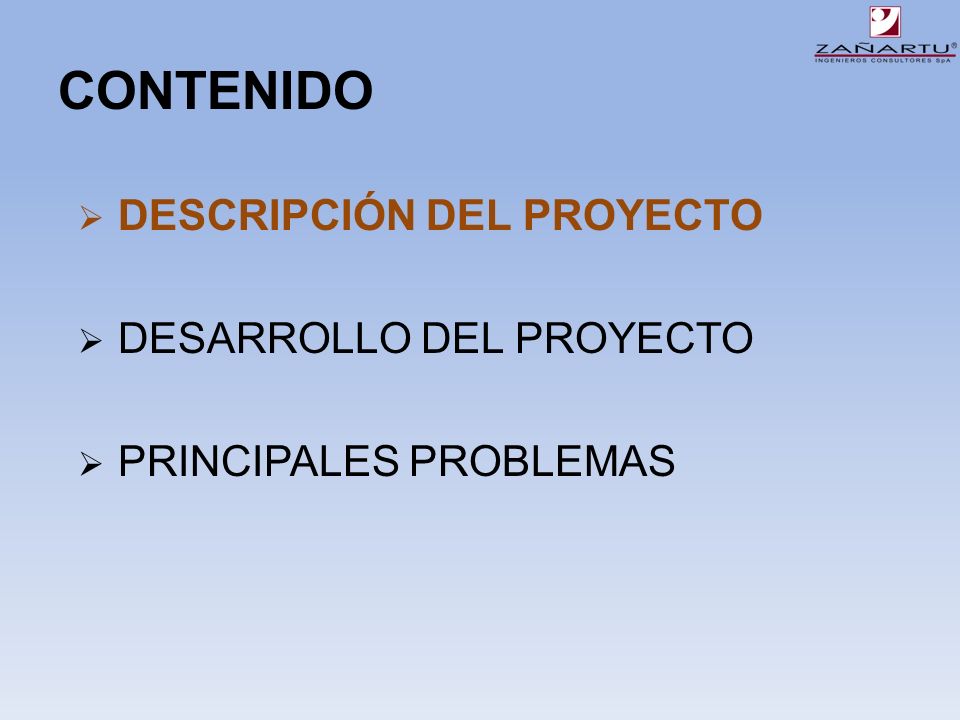

9 CONTENIDO DESCRIPCIÓN DEL PROYECTO DESARROLLO DEL PROYECTO
PRINCIPALES PROBLEMAS

10 ESPECIALIDADES DE INGENIERÍA

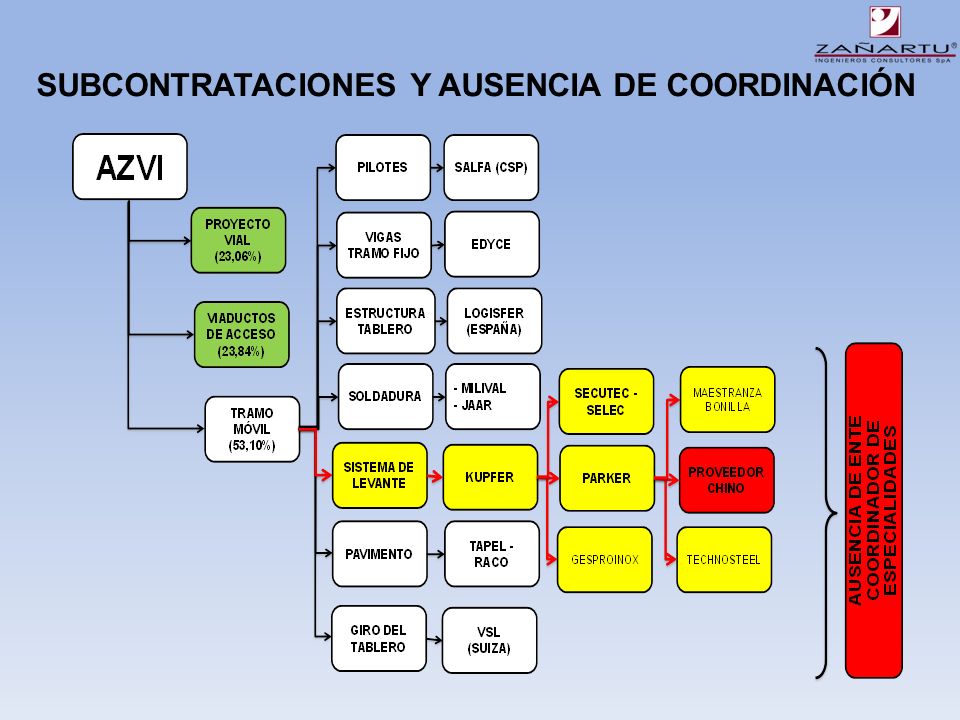

11 SUBCONTRATACIONES Y AUSENCIA DE COORDINACIÓN

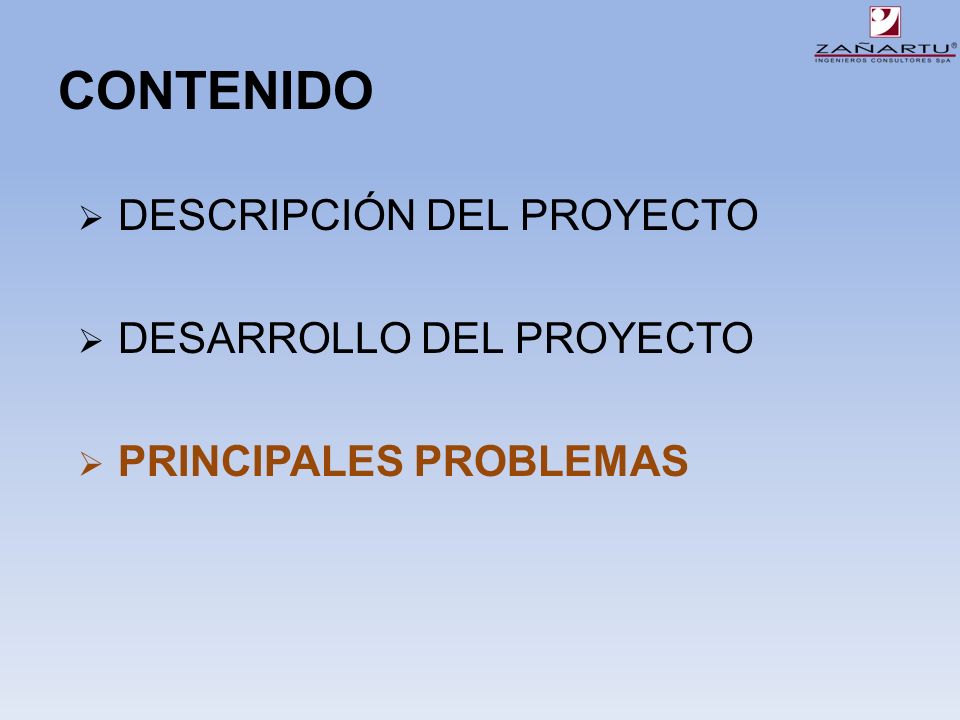

12 CONTENIDO DESCRIPCIÓN DEL PROYECTO DESARROLLO DEL PROYECTO
PRINCIPALES PROBLEMAS

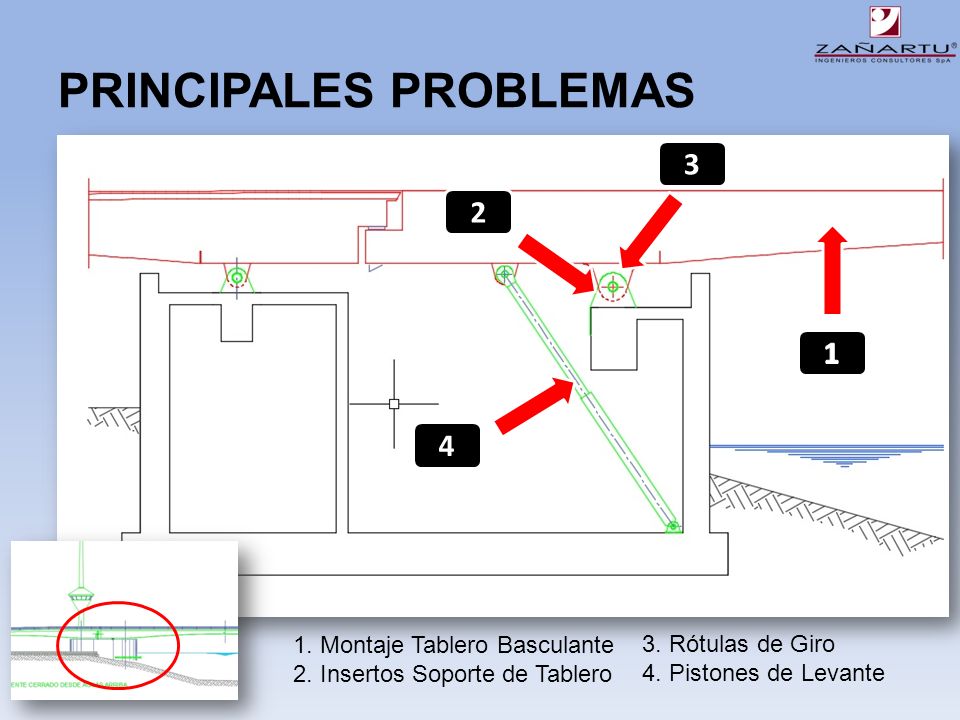

13 PRINCIPALES PROBLEMAS
1 3 2 4 1. Montaje Tablero Basculante 2. Insertos Soporte de Tablero 3. Rótulas de Giro 4. Pistones de Levante

14 PRINCIPALES PROBLEMAS
MONTAJE DEL TABLERO BASCULANTE INSERTOS SOPORTE DE TABLERO ROTULAS DE GIRO PISTONES DE LEVANTE

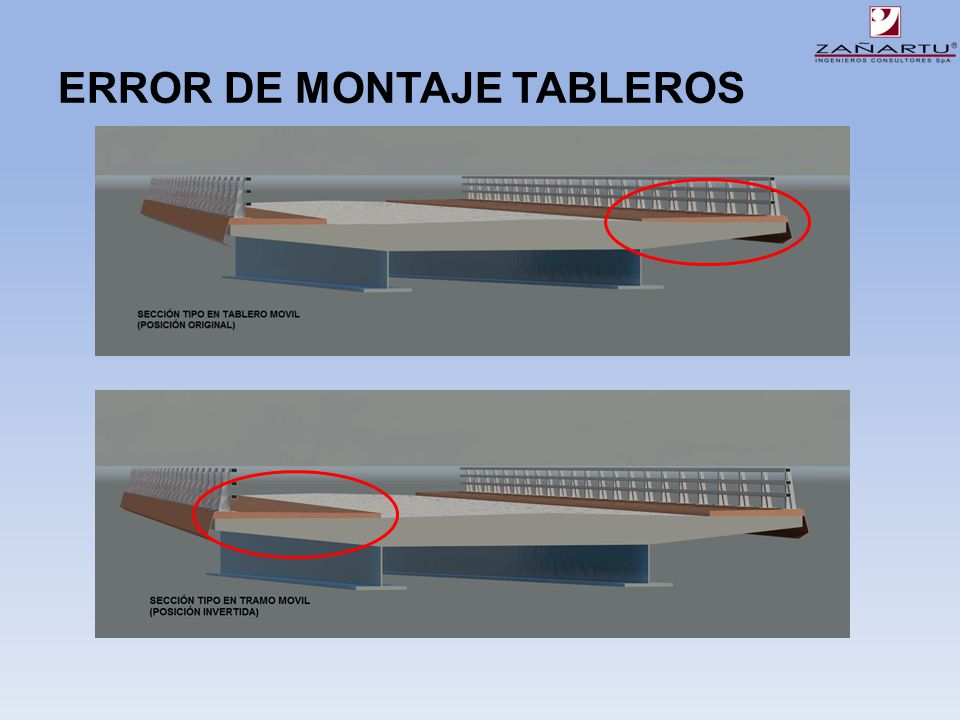

15 ERROR DE MONTAJE TABLEROS

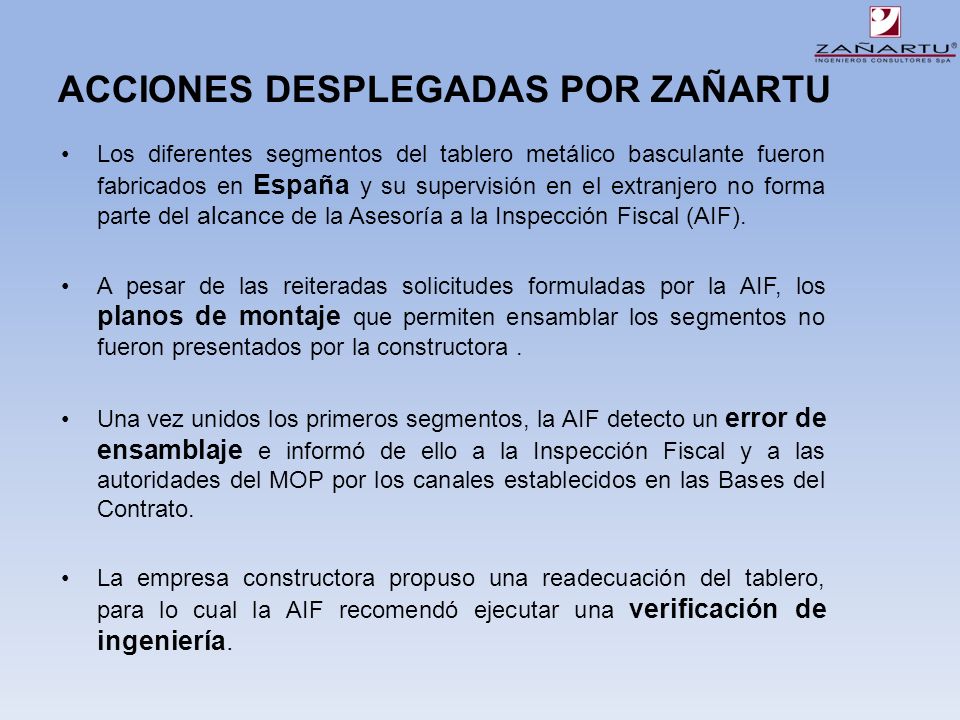

16 ACCIONES DESPLEGADAS POR ZAÑARTU
Los diferentes segmentos del tablero metálico basculante fueron fabricados en España y su supervisión en el extranjero no forma parte del alcance de la Asesoría a la Inspección Fiscal (AIF). A pesar de las reiteradas solicitudes formuladas por la AIF, los planos de montaje que permiten ensamblar los segmentos no fueron presentados por la constructora . Una vez unidos los primeros segmentos, la AIF detecto un error de ensamblaje e informó de ello a la Inspección Fiscal y a las autoridades del MOP por los canales establecidos en las Bases del Contrato. La empresa constructora propuso una readecuación del tablero, para lo cual la AIF recomendó ejecutar una verificación de ingeniería.

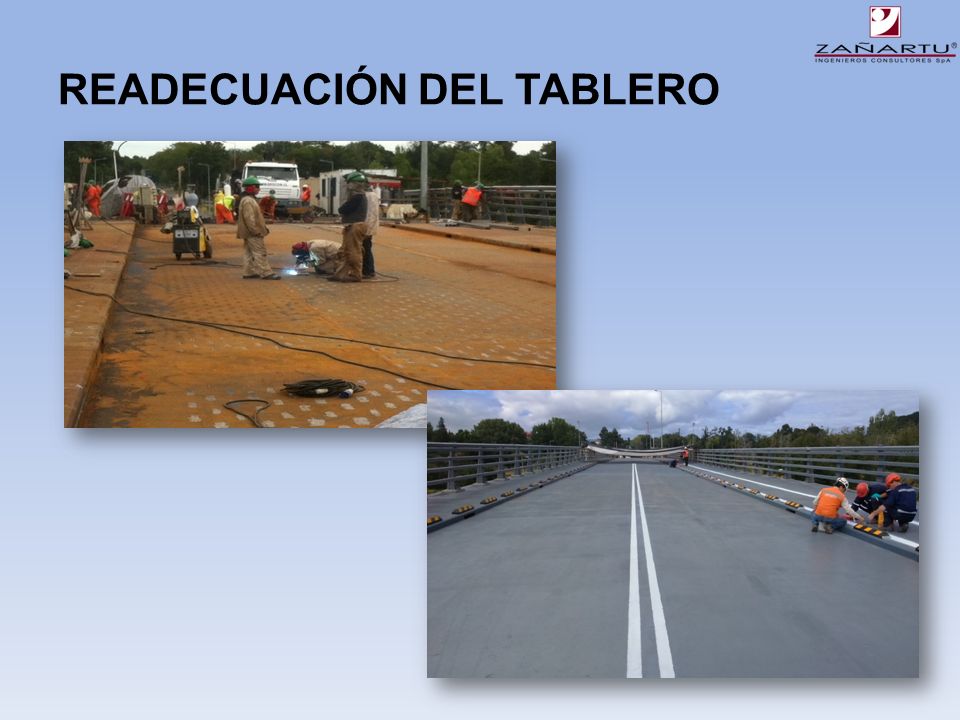

17 READECUACIÓN DEL TABLERO

18 PRINCIPALES PROBLEMAS
MONTAJE DEL TABLERO BASCULANTE INSERTOS SOPORTE DE TABLERO ROTULAS DE GIRO PISTONES DE LEVANTE

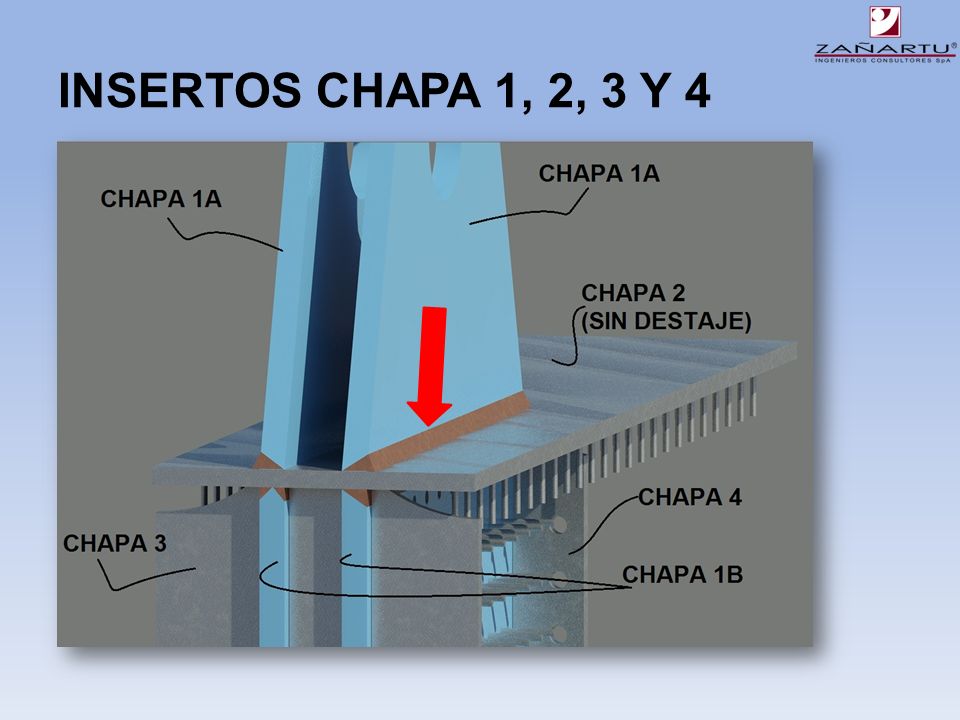

19 INSERTOS CHAPA 1, 2, 3 Y 4

20 INSERTOS CHAPA 1, 2, 3 Y 4

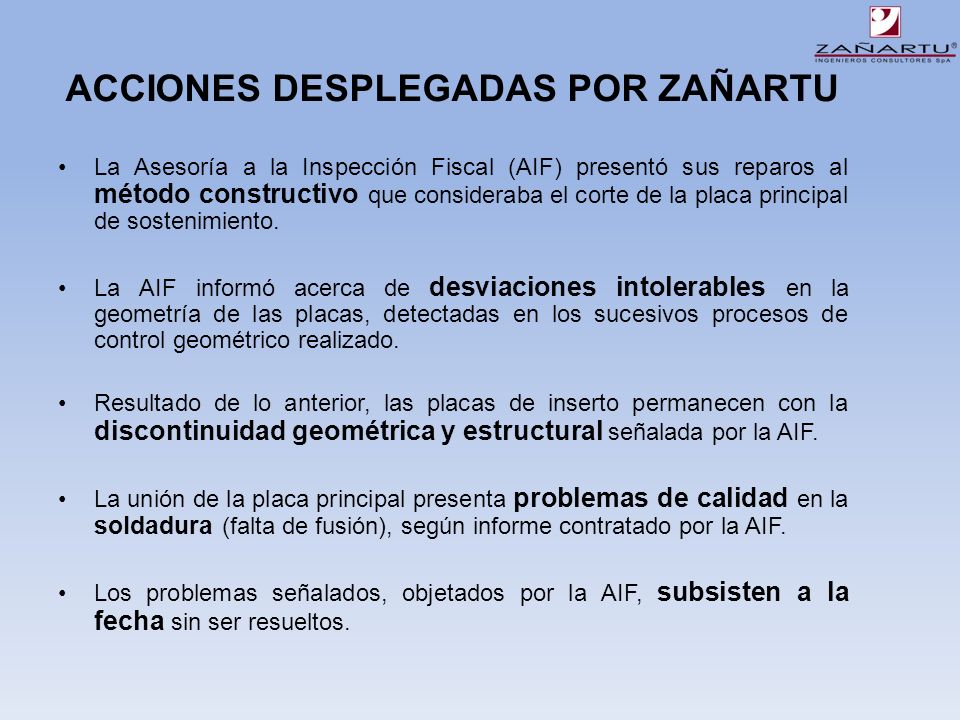

21 ACCIONES DESPLEGADAS POR ZAÑARTU
La Asesoría a la Inspección Fiscal (AIF) presentó sus reparos al método constructivo que consideraba el corte de la placa principal de sostenimiento. La AIF informó acerca de desviaciones intolerables en la geometría de las placas, detectadas en los sucesivos procesos de control geométrico realizado. Resultado de lo anterior, las placas de inserto permanecen con la discontinuidad geométrica y estructural señalada por la AIF. La unión de la placa principal presenta problemas de calidad en la soldadura (falta de fusión), según informe contratado por la AIF. Los problemas señalados, objetados por la AIF, subsisten a la fecha sin ser resueltos.

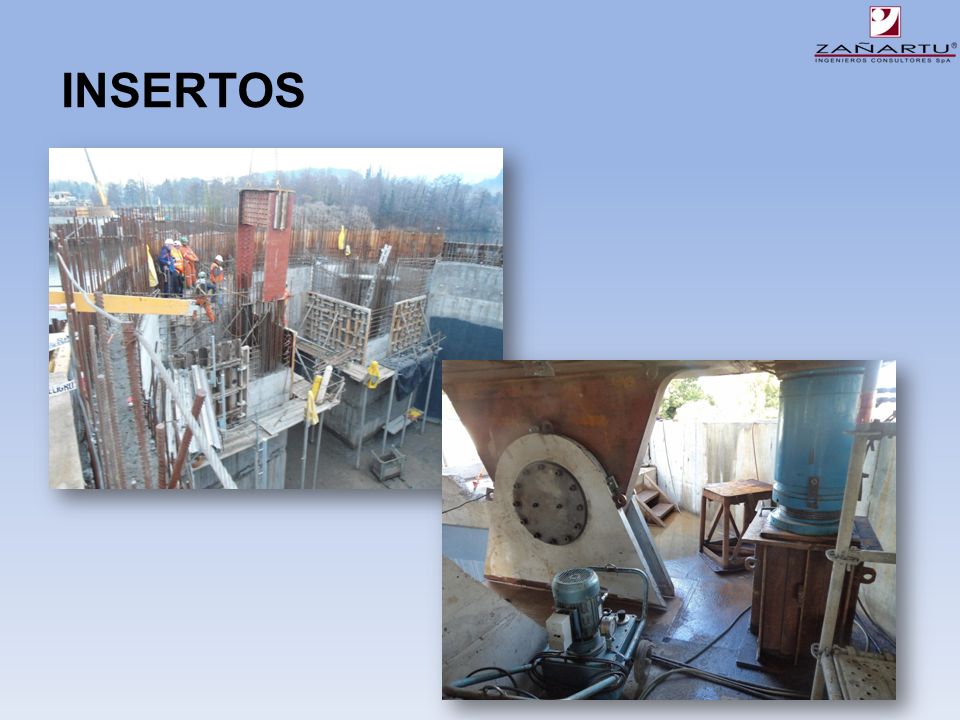

22 INSERTOS

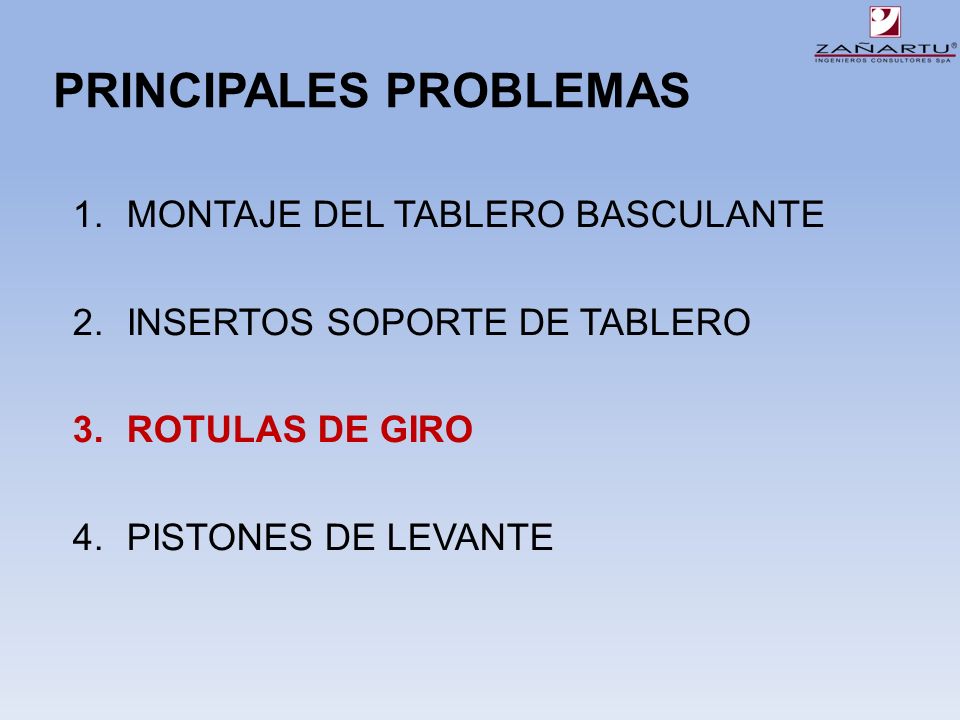

23 PRINCIPALES PROBLEMAS
MONTAJE DEL TABLERO BASCULANTE INSERTOS SOPORTE DE TABLERO ROTULAS DE GIRO PISTONES DE LEVANTE

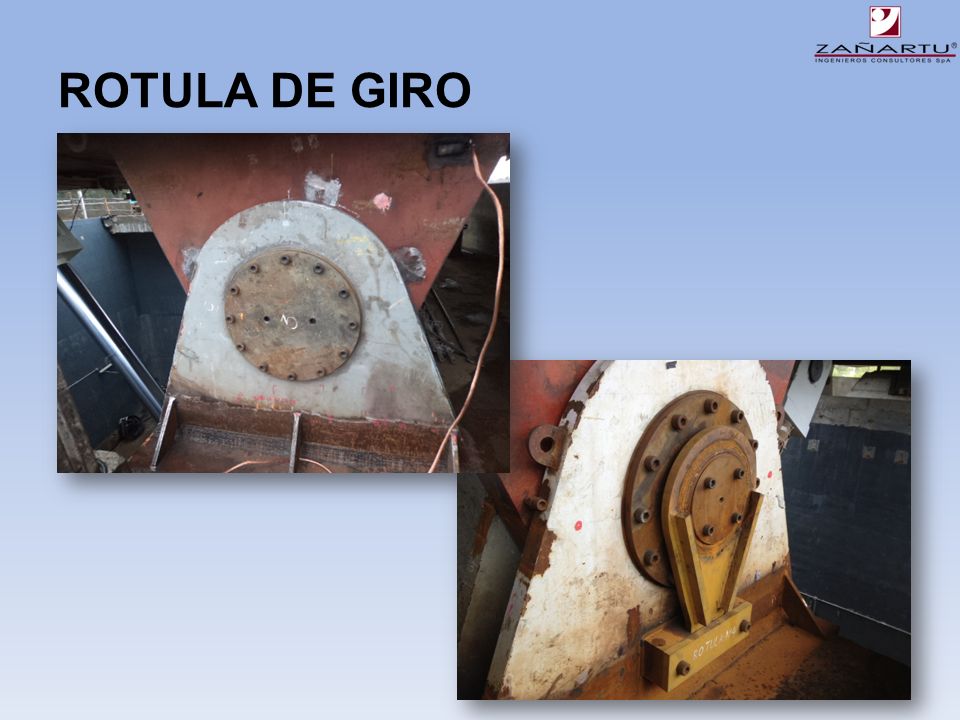

24 ROTULA DE GIRO

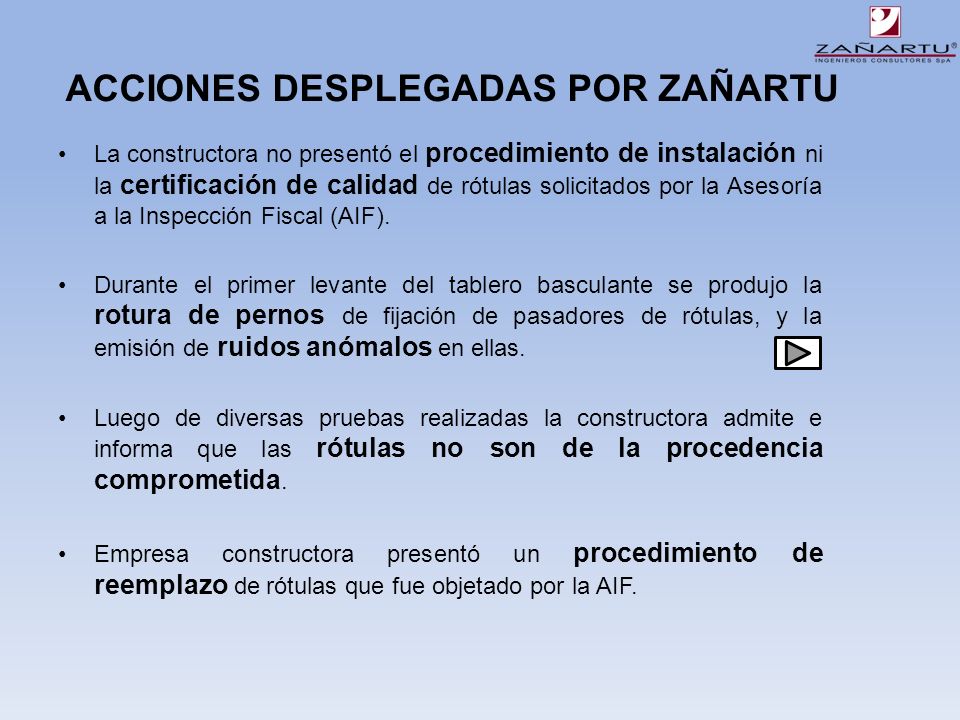

25 ACCIONES DESPLEGADAS POR ZAÑARTU
La constructora no presentó el procedimiento de instalación ni la certificación de calidad de rótulas solicitados por la Asesoría a la Inspección Fiscal (AIF). Durante el primer levante del tablero basculante se produjo la rotura de pernos de fijación de pasadores de rótulas, y la emisión de ruidos anómalos en ellas. Luego de diversas pruebas realizadas la constructora admite e informa que las rótulas no son de la procedencia comprometida. Empresa constructora presentó un procedimiento de reemplazo de rótulas que fue objetado por la AIF.

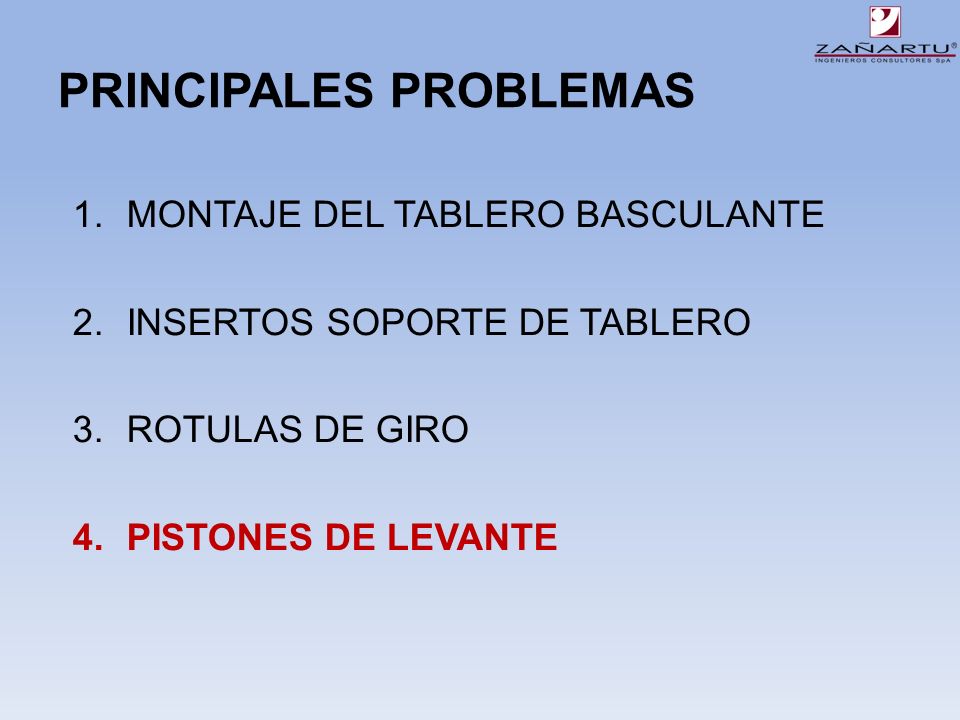

26 PRINCIPALES PROBLEMAS
MONTAJE DEL TABLERO BASCULANTE INSERTOS SOPORTE DE TABLERO ROTULAS DE GIRO PISTONES DE LEVANTE

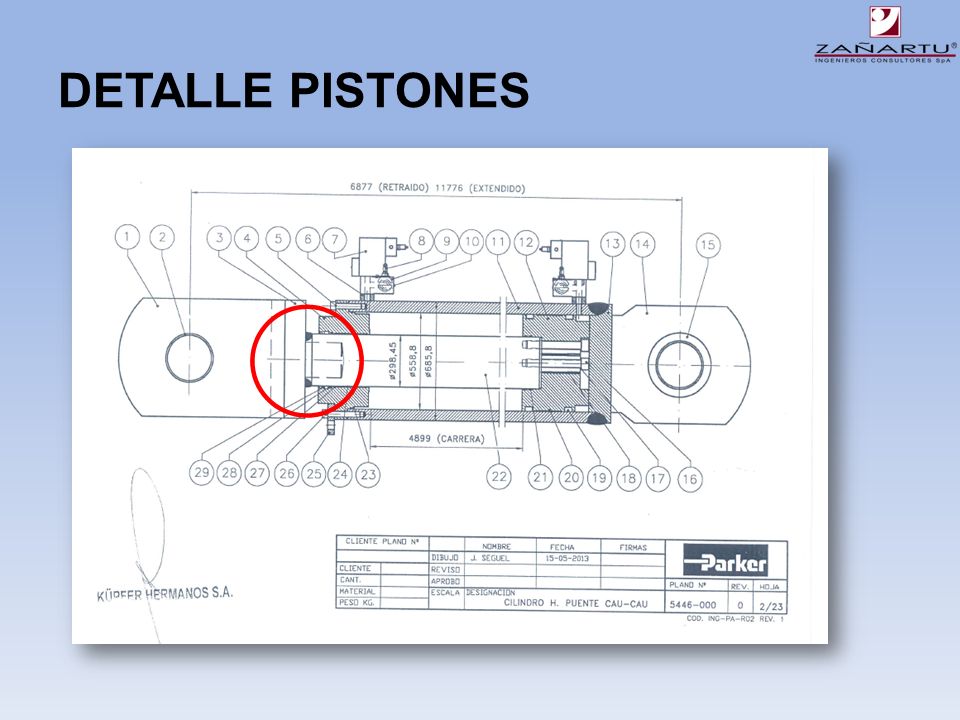

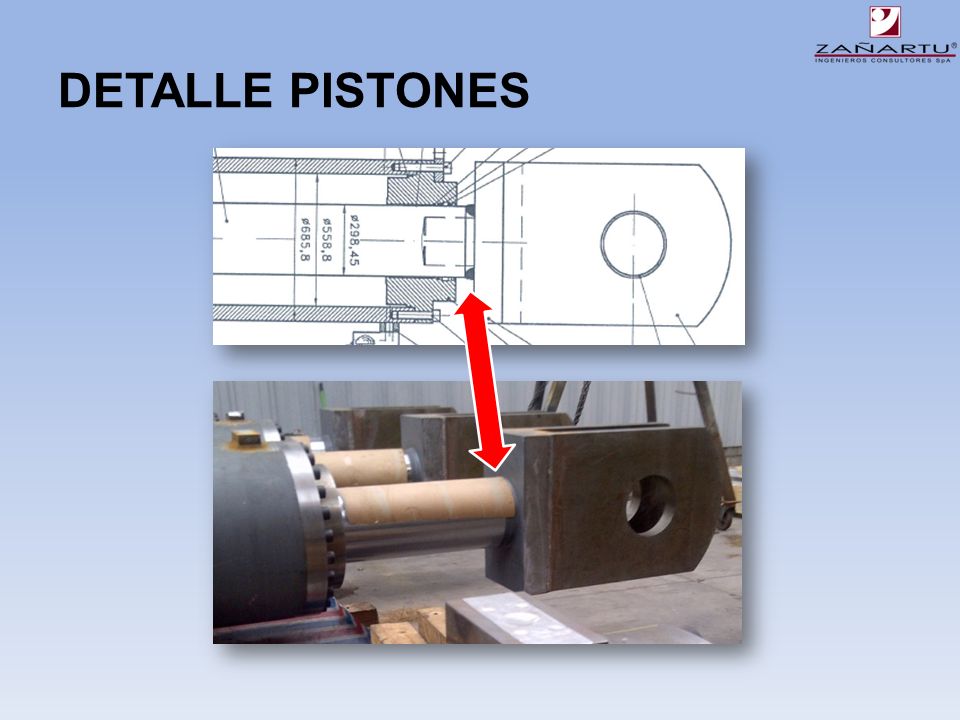

27 DETALLE PISTONES

28 DETALLE PISTONES

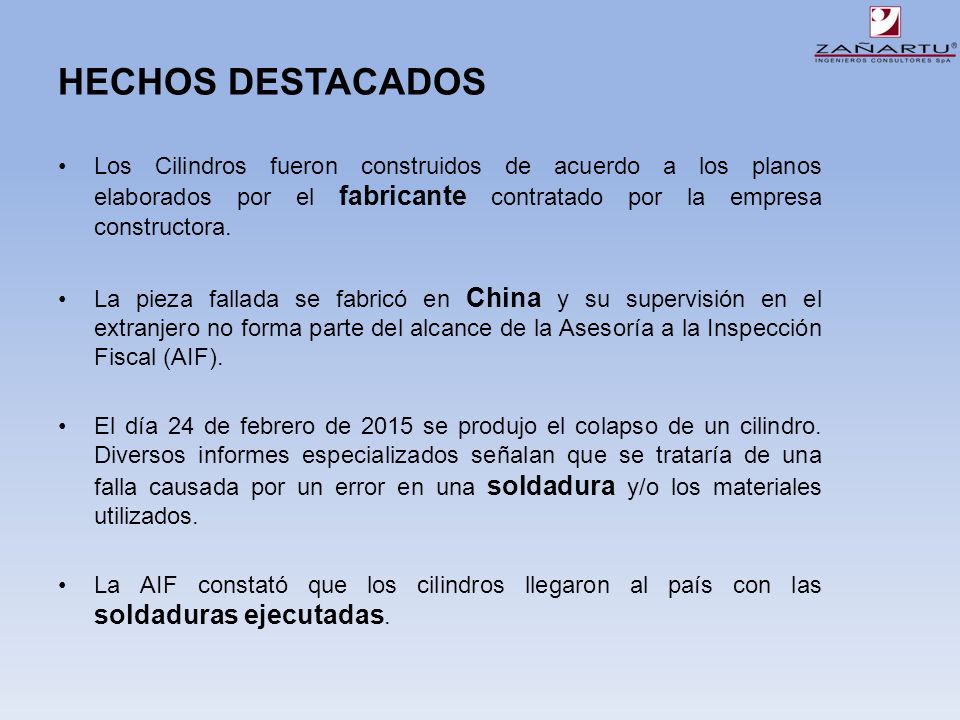

29 HECHOS DESTACADOS Los Cilindros fueron construidos de acuerdo a los planos elaborados por el fabricante contratado por la empresa constructora. La pieza fallada se fabricó en China y su supervisión en el extranjero no forma parte del alcance de la Asesoría a la Inspección Fiscal (AIF). El día 24 de febrero de 2015 se produjo el colapso de un cilindro. Diversos informes especializados señalan que se trataría de una falla causada por un error en una soldadura y/o los materiales utilizados. La AIF constató que los cilindros llegaron al país con las soldaduras ejecutadas.

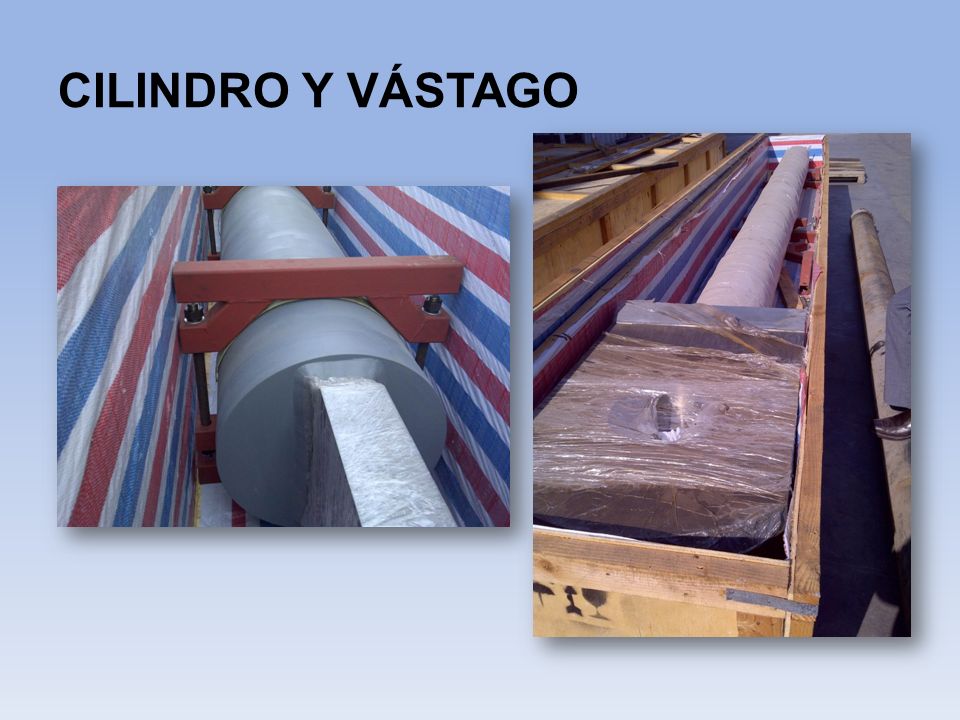

30 CILINDRO Y VÁSTAGO

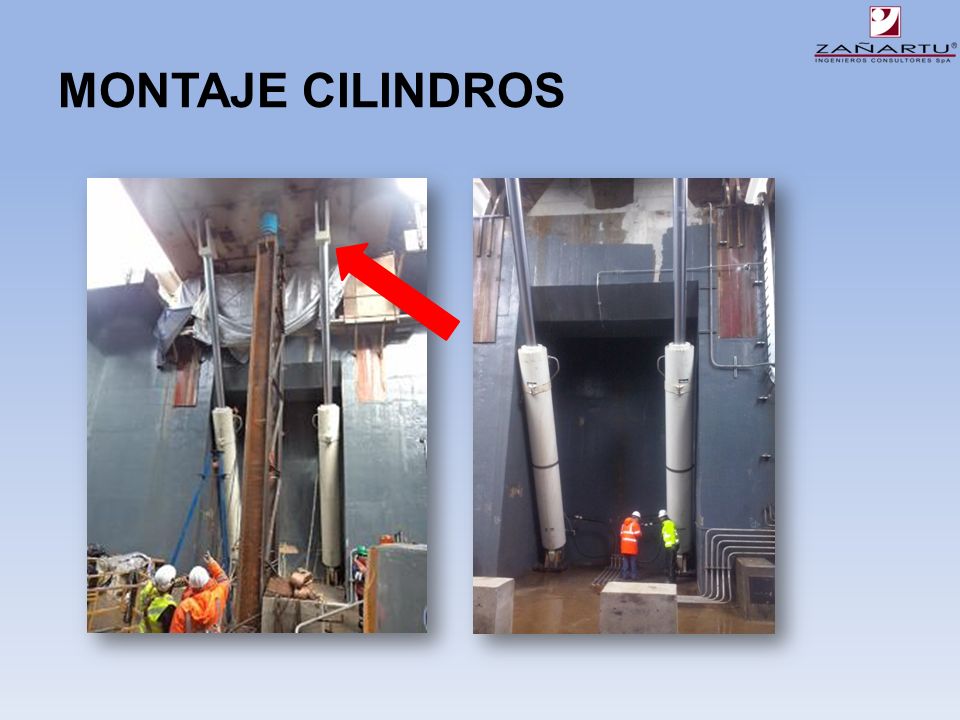

31 MONTAJE CILINDROS

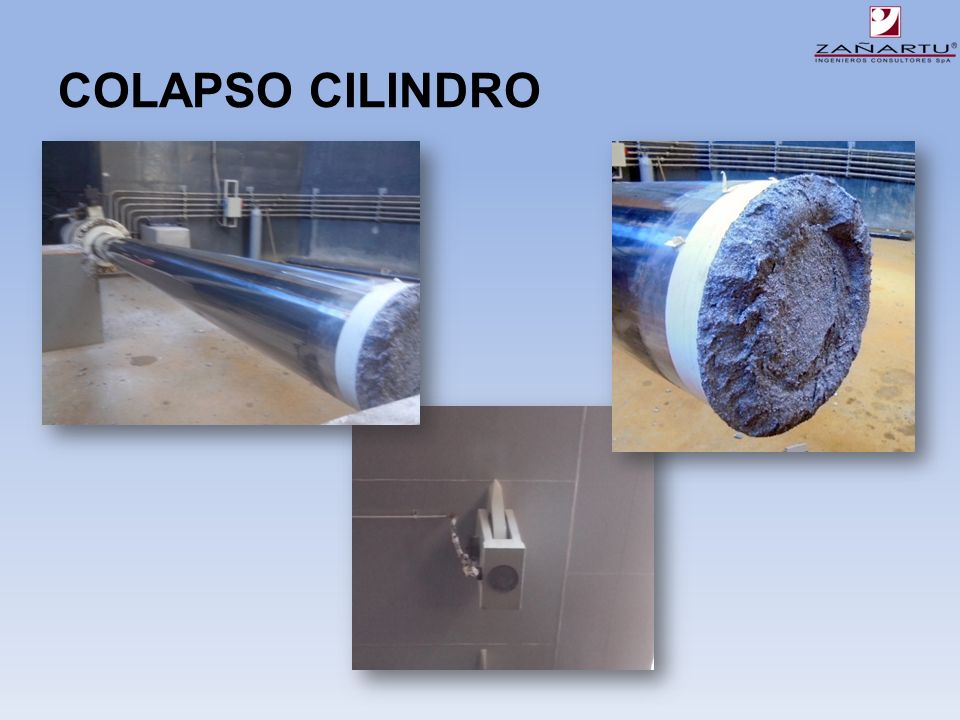

32 COLAPSO CILINDRO

33 CONCLUSIONES
