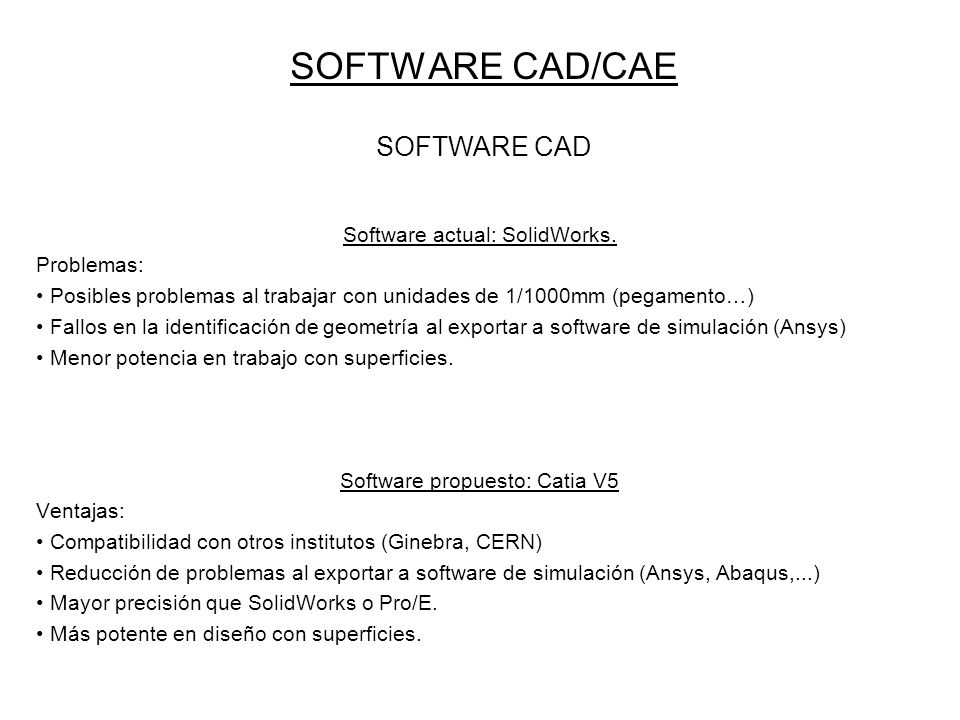

1 SOFTWARE CAD/CAE Software actual: SolidWorks. Problemas: Posibles problemas al trabajar con unidades de 1/1000mm (pegamento…) Fallos en la identificación de geometría al exportar a software de simulación (Ansys) Menor potencia en trabajo con superficies. Software propuesto: Catia V5 Ventajas: Compatibilidad con otros institutos (Ginebra, CERN) Reducción de problemas al exportar a software de simulación (Ansys, Abaqus,...) Mayor precisión que SolidWorks o Pro/E. Más potente en diseño con superficies. SOFTWARE CAD

2 Oferta Catia V5 SOFTWARE CAD/CAE Módulo MCE: Superficies y patrones Patrones de superficies Redondeos entre superficies Combinar curvas, paralelas, cónicas…  Posibilidad de descuento al concretar fecha de compra  Descuento si se adquieren más licencias SOFTWARE CAD

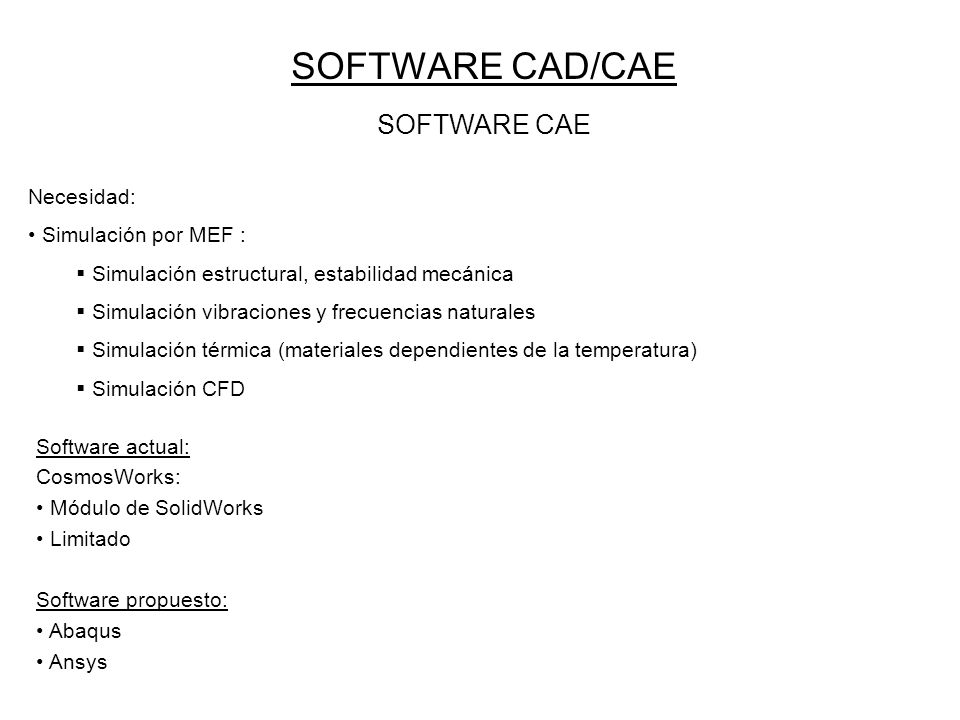

3 SOFTWARE CAD/CAE SOFTWARE CAE Necesidad: Simulación por MEF :  Simulación estructural, estabilidad mecánica  Simulación vibraciones y frecuencias naturales  Simulación térmica (materiales dependientes de la temperatura)  Simulación CFD Software actual: CosmosWorks: Módulo de SolidWorks Limitado Software propuesto: Abaqus Ansys

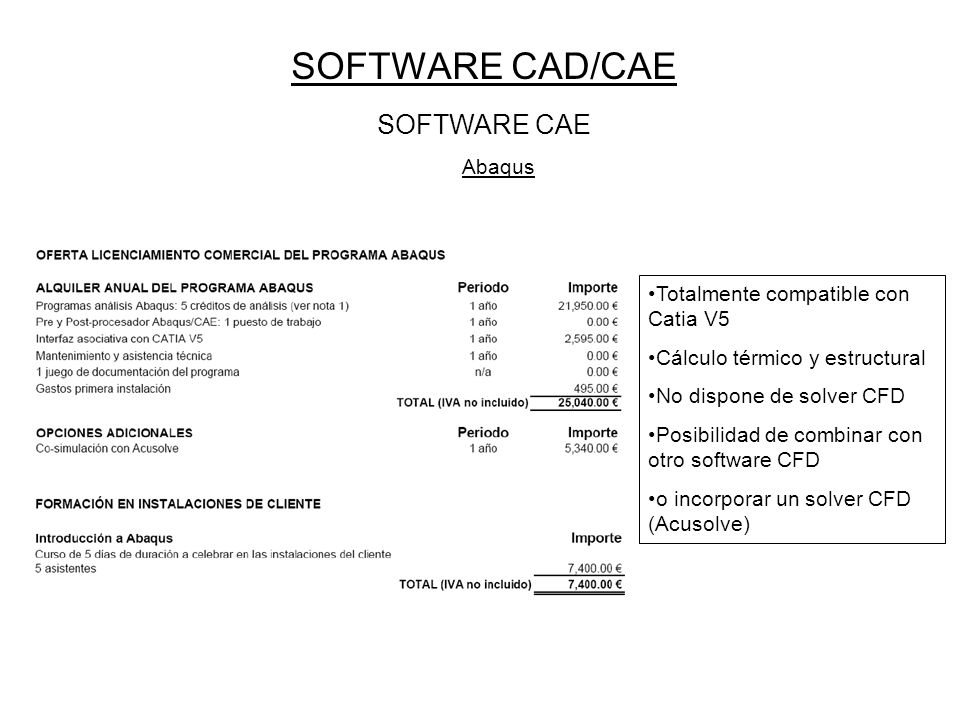

4 Abaqus SOFTWARE CAD/CAE SOFTWARE CAE Totalmente compatible con Catia V5 Cálculo térmico y estructural No dispone de solver CFD Posibilidad de combinar con otro software CFD o incorporar un solver CFD (Acusolve)

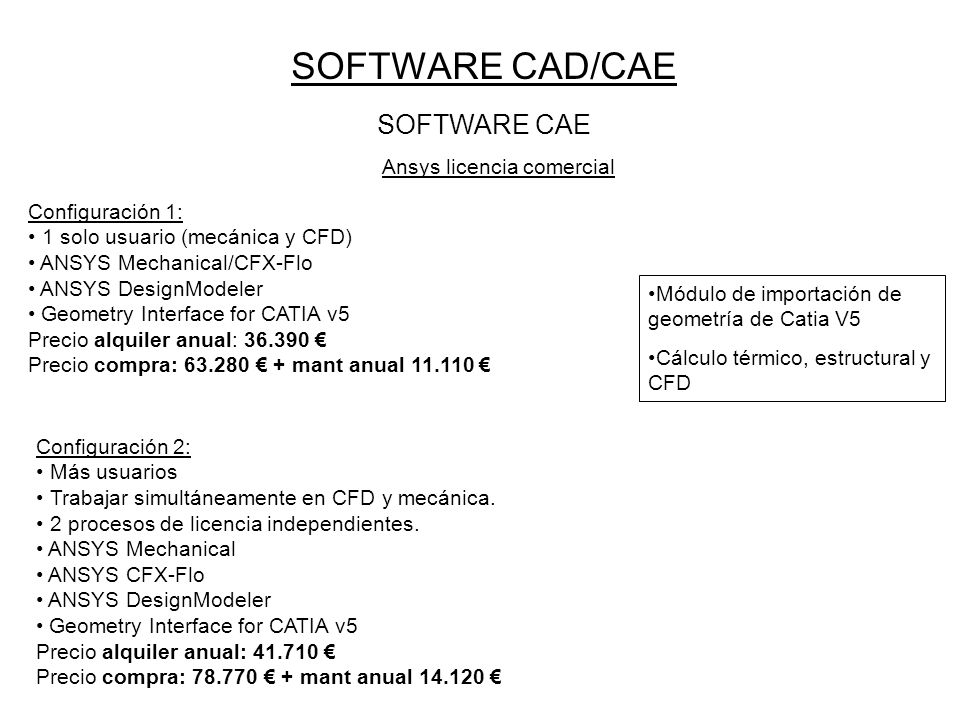

5 Ansys licencia comercial SOFTWARE CAD/CAE SOFTWARE CAE Módulo de importación de geometría de Catia V5 Cálculo térmico, estructural y CFD Configuración 1: 1 solo usuario (mecánica y CFD) ANSYS Mechanical/CFX-Flo ANSYS DesignModeler Geometry Interface for CATIA v5 Precio alquiler anual: 36.390 € Precio compra: 63.280 € + mant anual 11.110 € Configuración 2: Más usuarios Trabajar simultáneamente en CFD y mecánica. 2 procesos de licencia independientes. ANSYS Mechanical ANSYS CFX-Flo ANSYS DesignModeler Geometry Interface for CATIA v5 Precio alquiler anual: 41.710 € Precio compra: 78.770 € + mant anual 14.120 €

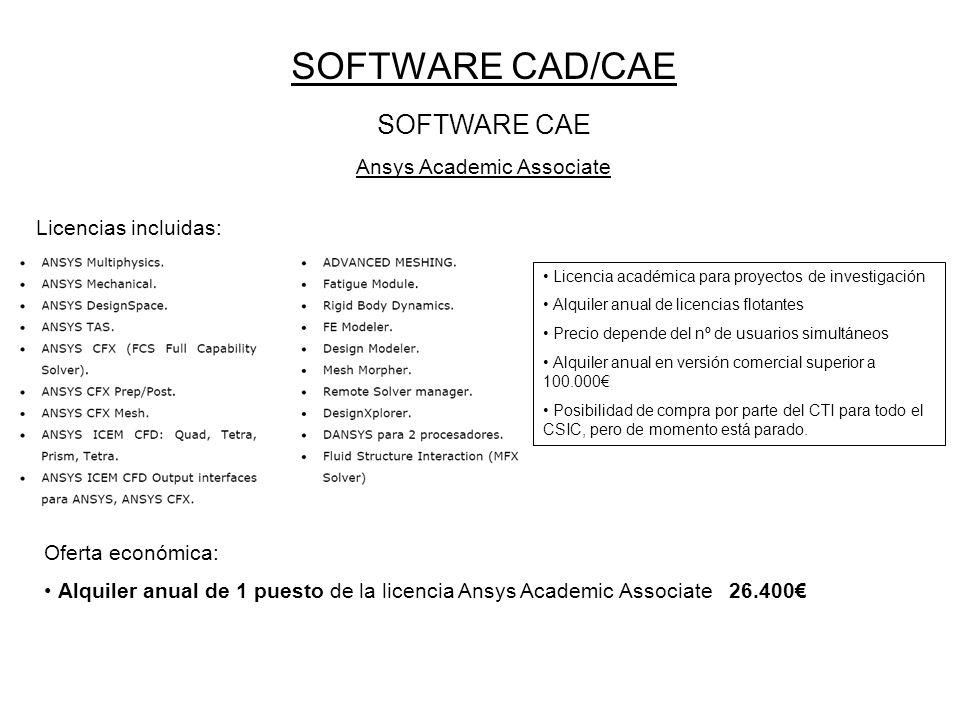

6 Ansys Academic Associate SOFTWARE CAD/CAE SOFTWARE CAE Licencia académica para proyectos de investigación Alquiler anual de licencias flotantes Precio depende del nº de usuarios simultáneos Alquiler anual en versión comercial superior a 100.000€ Posibilidad de compra por parte del CTI para todo el CSIC, pero de momento está parado. Licencias incluidas: Oferta económica: Alquiler anual de 1 puesto de la licencia Ansys Academic Associate 26.400€

7 Preguntas y sugerencias:
