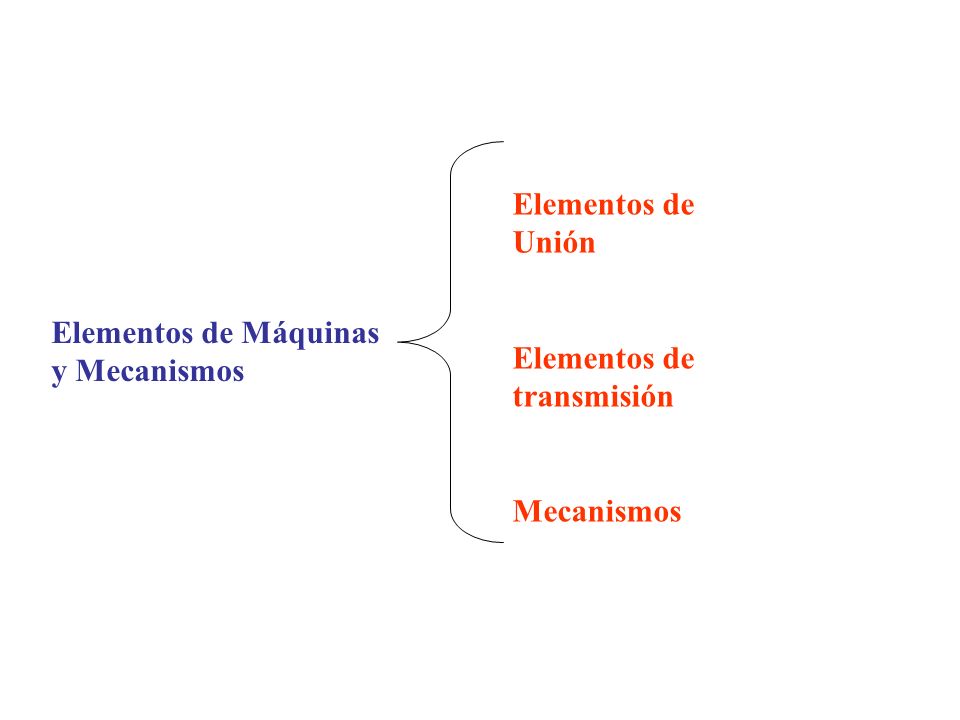

1 Elementos de Unión Elementos de transmisión Mecanismos Elementos de Máquinas y Mecanismos

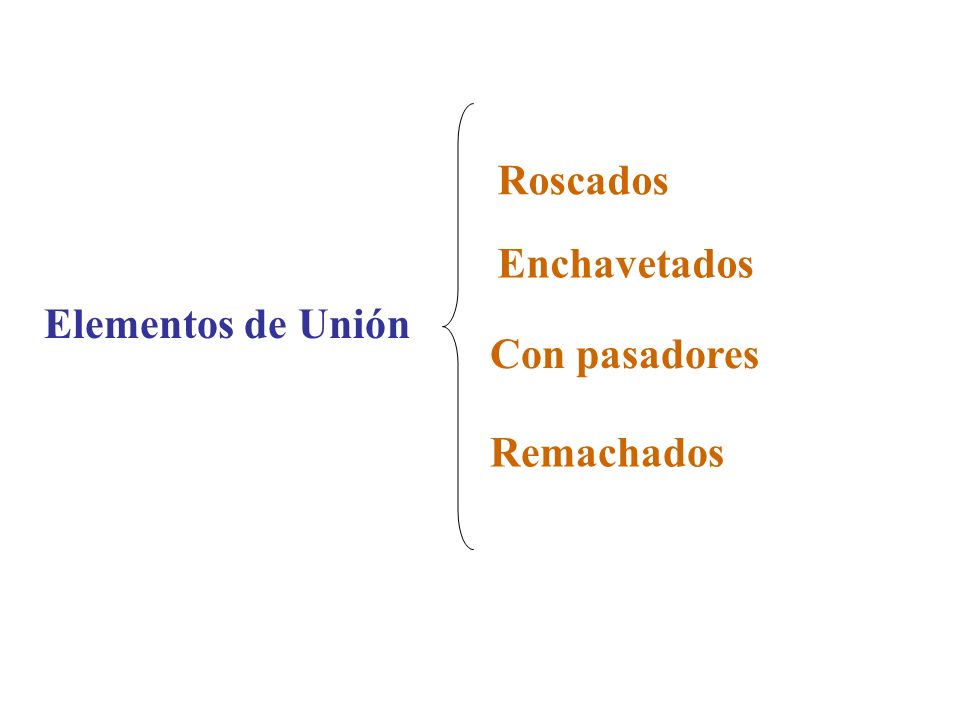

2 Roscados Enchavetados Elementos de Unión Con pasadores Remachados

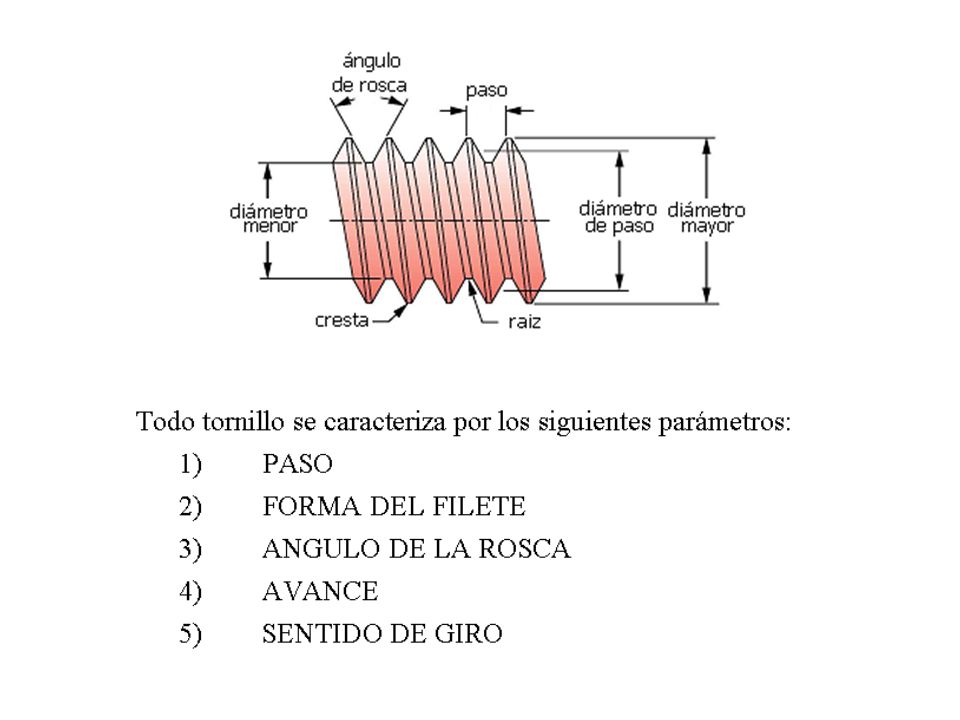

3

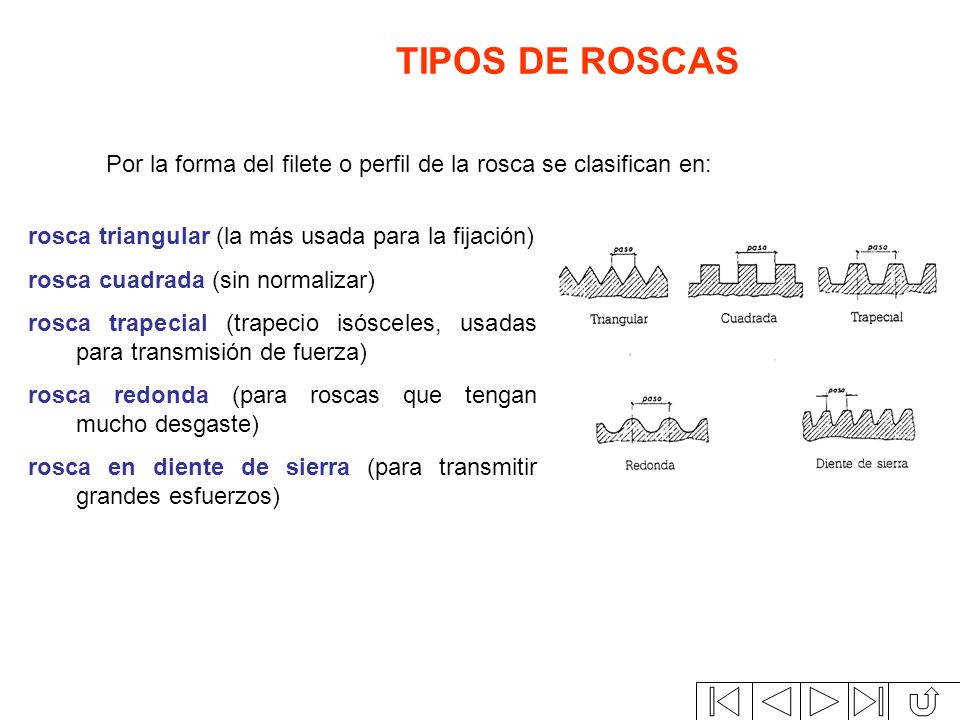

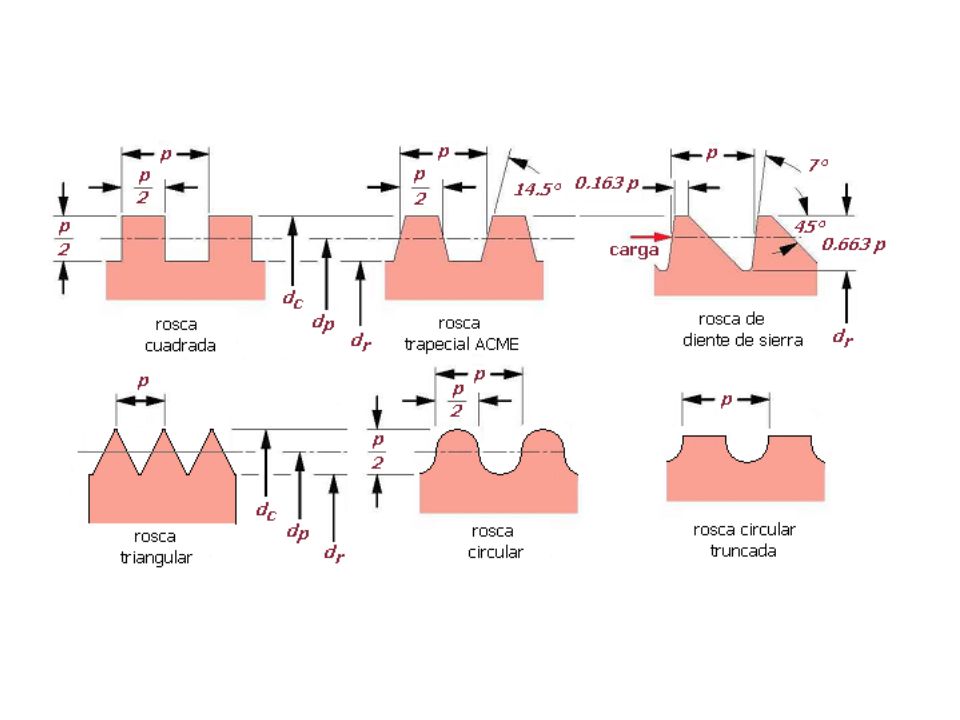

4 TIPOS DE ROSCAS Por la forma del filete o perfil de la rosca se clasifican en: rosca triangular (la más usada para la fijación) rosca cuadrada (sin normalizar) rosca trapecial (trapecio isósceles, usadas para transmisión de fuerza) rosca redonda (para roscas que tengan mucho desgaste) rosca en diente de sierra (para transmitir grandes esfuerzos)

5

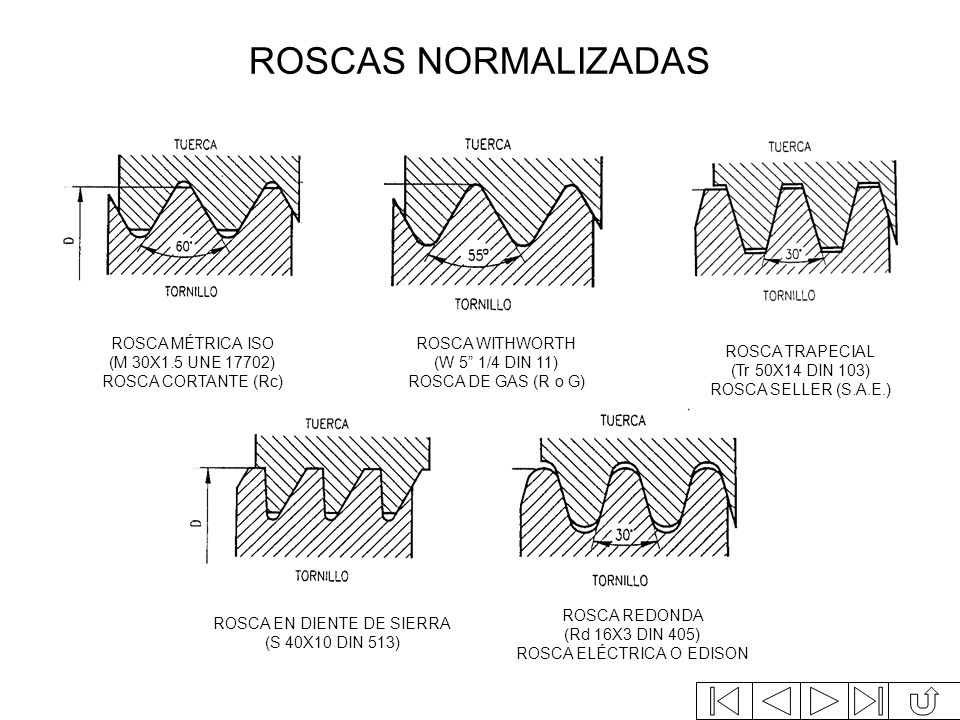

6 ROSCAS NORMALIZADAS ROSCA MÉTRICA ISO (M 30X1.5 UNE 17702)
ROSCA CORTANTE (Rc) ROSCA WITHWORTH (W 5” 1/4 DIN 11) ROSCA DE GAS (R o G) ROSCA TRAPECIAL (Tr 50X14 DIN 103) ROSCA SELLER (S.A.E.) ROSCA REDONDA (Rd 16X3 DIN 405) ROSCA ELÉCTRICA O EDISON ROSCA EN DIENTE DE SIERRA (S 40X10 DIN 513)

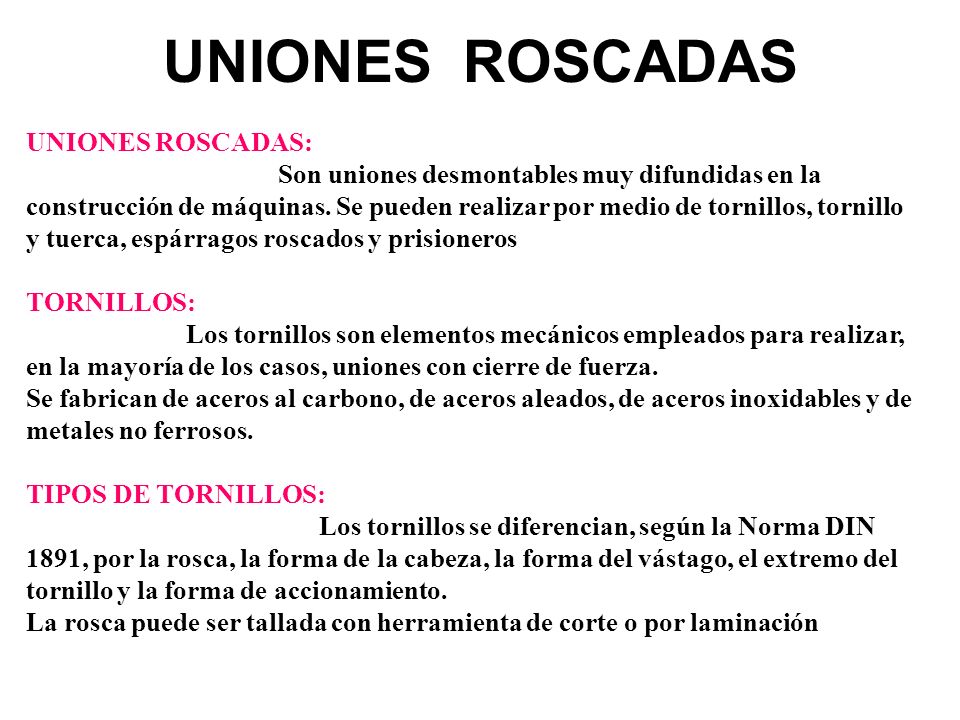

7 UNIONES ROSCADAS UNIONES ROSCADAS: TORNILLOS:
Son uniones desmontables muy difundidas en la construcción de máquinas. Se pueden realizar por medio de tornillos, tornillo y tuerca, espárragos roscados y prisioneros TORNILLOS: Los tornillos son elementos mecánicos empleados para realizar, en la mayoría de los casos, uniones con cierre de fuerza. Se fabrican de aceros al carbono, de aceros aleados, de aceros inoxidables y de metales no ferrosos. TIPOS DE TORNILLOS: Los tornillos se diferencian, según la Norma DIN 1891, por la rosca, la forma de la cabeza, la forma del vástago, el extremo del tornillo y la forma de accionamiento. La rosca puede ser tallada con herramienta de corte o por laminación

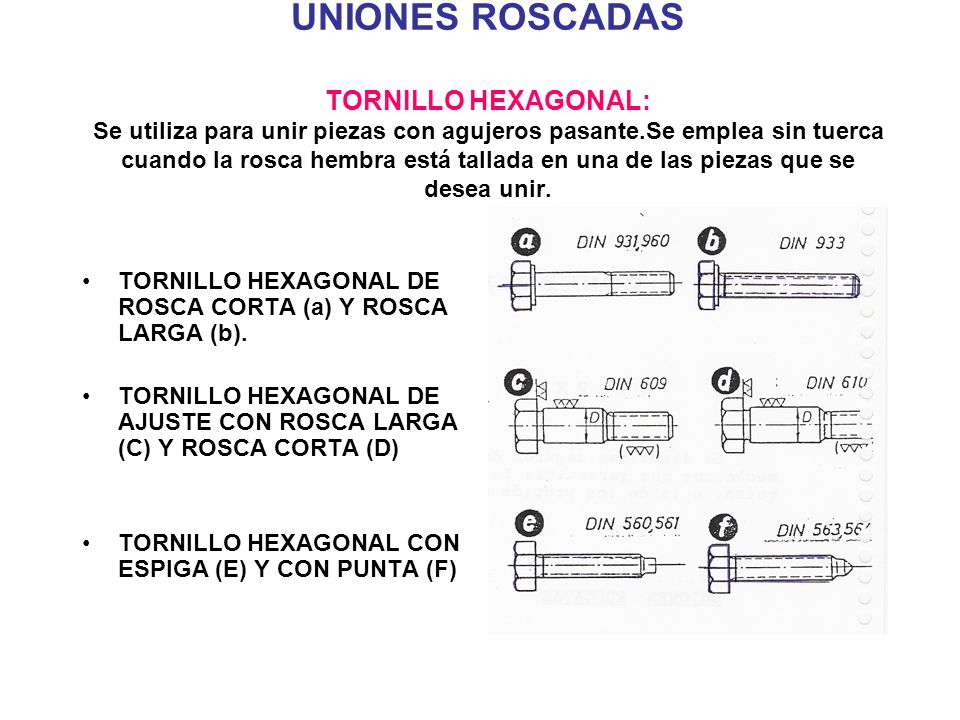

8 UNIONES ROSCADAS TORNILLO HEXAGONAL: Se utiliza para unir piezas con agujeros pasante.Se emplea sin tuerca cuando la rosca hembra está tallada en una de las piezas que se desea unir. TORNILLO HEXAGONAL DE ROSCA CORTA (a) Y ROSCA LARGA (b). TORNILLO HEXAGONAL DE AJUSTE CON ROSCA LARGA (C) Y ROSCA CORTA (D) TORNILLO HEXAGONAL CON ESPIGA (E) Y CON PUNTA (F)

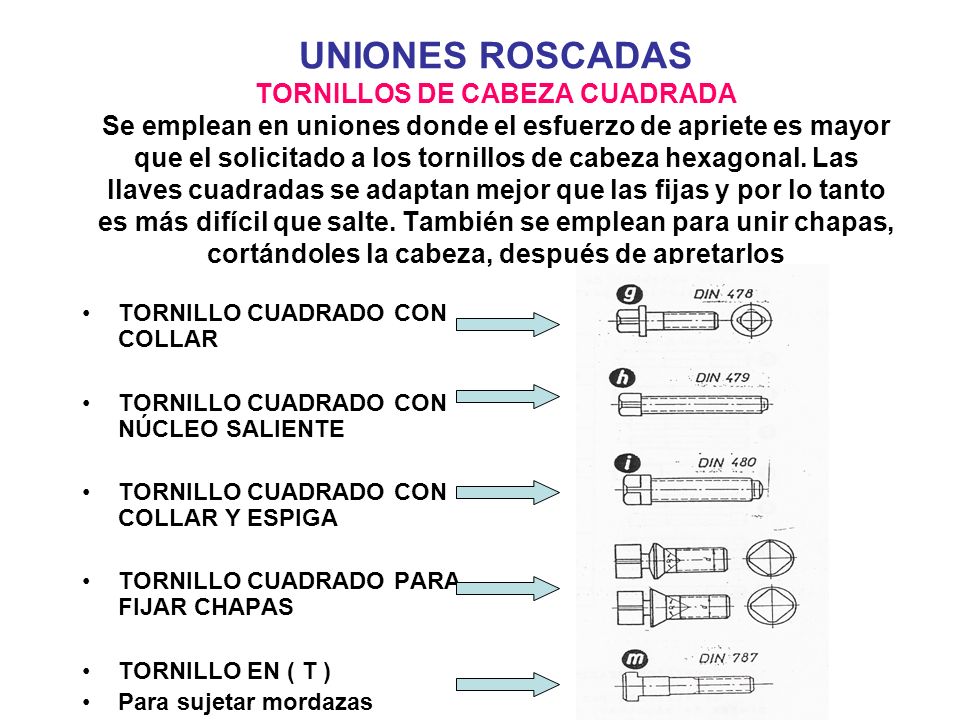

9 UNIONES ROSCADAS TORNILLOS DE CABEZA CUADRADA Se emplean en uniones donde el esfuerzo de apriete es mayor que el solicitado a los tornillos de cabeza hexagonal. Las llaves cuadradas se adaptan mejor que las fijas y por lo tanto es más difícil que salte. También se emplean para unir chapas, cortándoles la cabeza, después de apretarlos TORNILLO CUADRADO CON COLLAR TORNILLO CUADRADO CON NÚCLEO SALIENTE TORNILLO CUADRADO CON COLLAR Y ESPIGA TORNILLO CUADRADO PARA FIJAR CHAPAS TORNILLO EN ( T ) Para sujetar mordazas

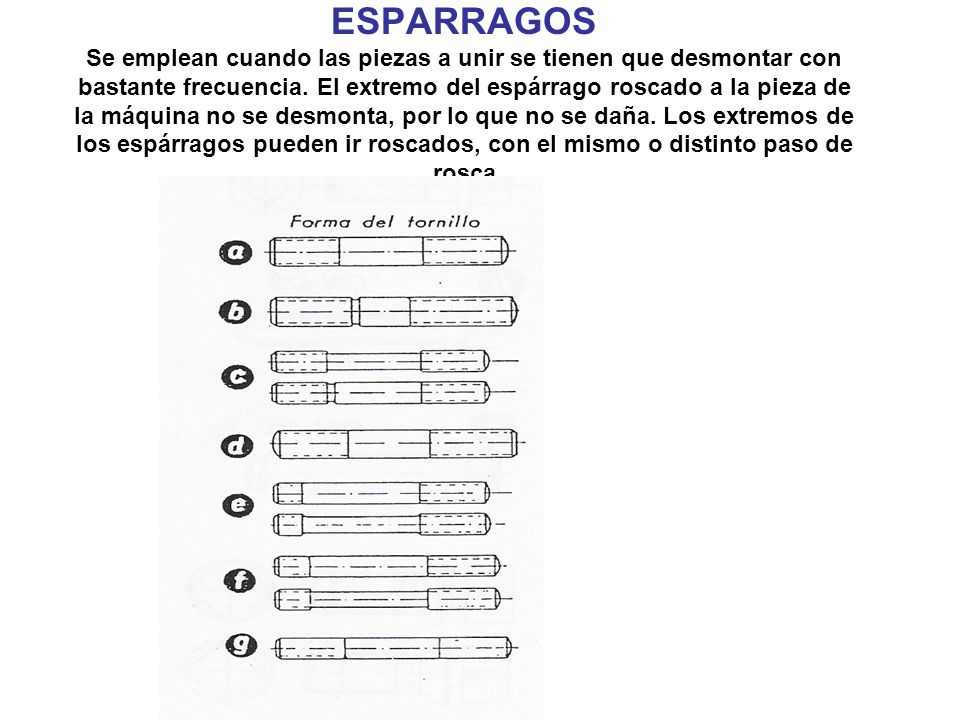

10 ESPARRAGOS Se emplean cuando las piezas a unir se tienen que desmontar con bastante frecuencia. El extremo del espárrago roscado a la pieza de la máquina no se desmonta, por lo que no se daña. Los extremos de los espárragos pueden ir roscados, con el mismo o distinto paso de rosca

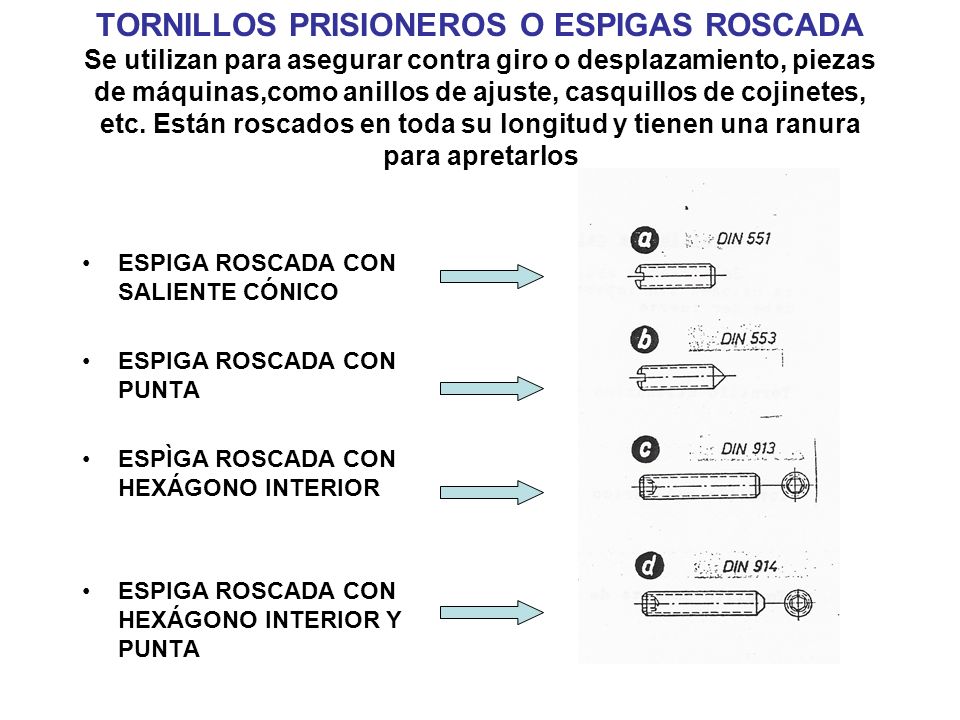

11 TORNILLOS PRISIONEROS O ESPIGAS ROSCADA Se utilizan para asegurar contra giro o desplazamiento, piezas de máquinas,como anillos de ajuste, casquillos de cojinetes, etc. Están roscados en toda su longitud y tienen una ranura para apretarlos ESPIGA ROSCADA CON SALIENTE CÓNICO ESPIGA ROSCADA CON PUNTA ESPÌGA ROSCADA CON HEXÁGONO INTERIOR ESPIGA ROSCADA CON HEXÁGONO INTERIOR Y PUNTA

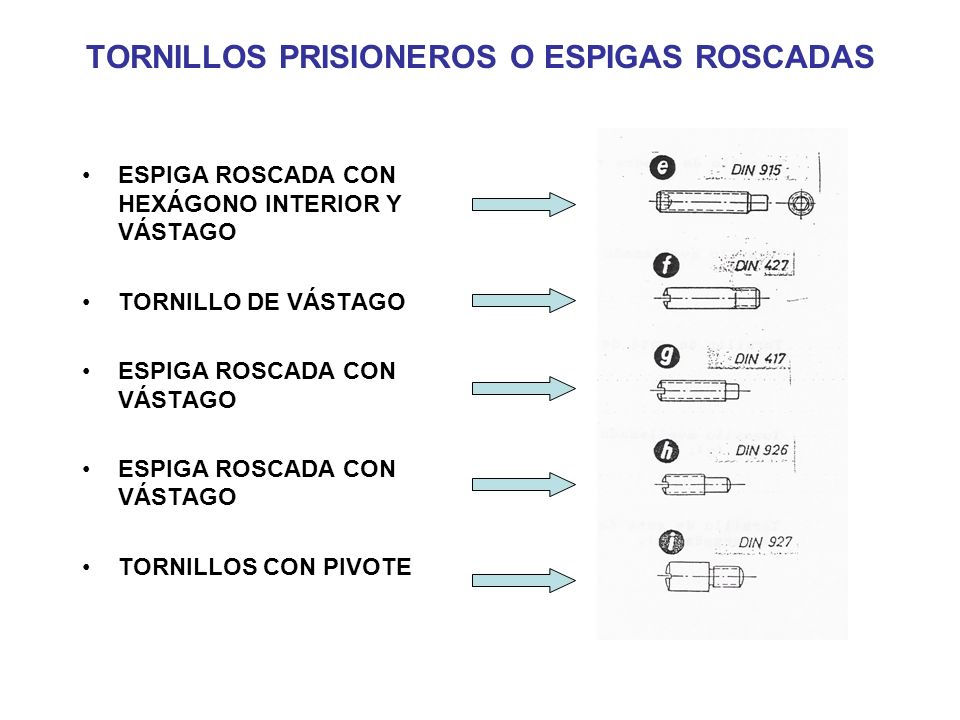

12 TORNILLOS PRISIONEROS O ESPIGAS ROSCADAS
ESPIGA ROSCADA CON HEXÁGONO INTERIOR Y VÁSTAGO TORNILLO DE VÁSTAGO ESPIGA ROSCADA CON VÁSTAGO TORNILLOS CON PIVOTE

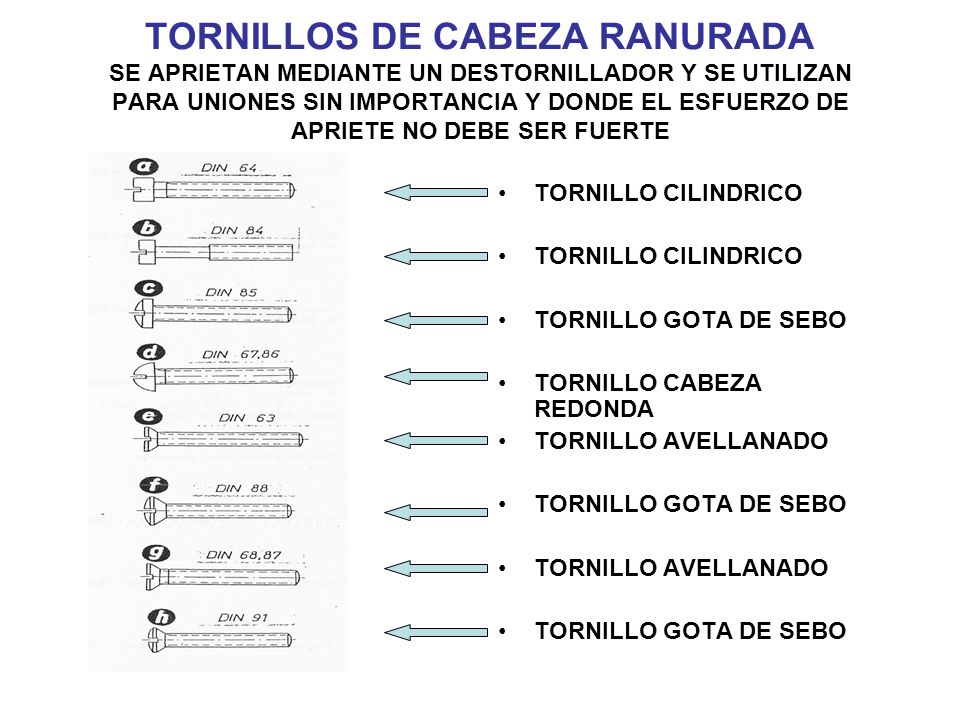

13 TORNILLOS DE CABEZA RANURADA SE APRIETAN MEDIANTE UN DESTORNILLADOR Y SE UTILIZAN PARA UNIONES SIN IMPORTANCIA Y DONDE EL ESFUERZO DE APRIETE NO DEBE SER FUERTE TORNILLO CILINDRICO TORNILLO GOTA DE SEBO TORNILLO CABEZA REDONDA TORNILLO AVELLANADO

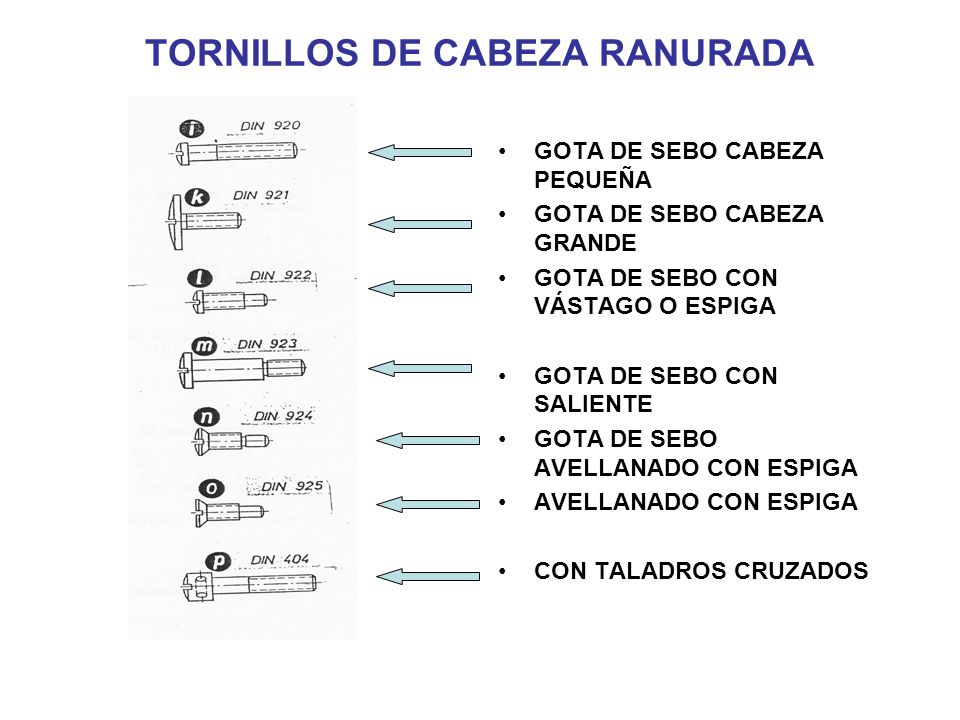

14 TORNILLOS DE CABEZA RANURADA
GOTA DE SEBO CABEZA PEQUEÑA GOTA DE SEBO CABEZA GRANDE GOTA DE SEBO CON VÁSTAGO O ESPIGA GOTA DE SEBO CON SALIENTE GOTA DE SEBO AVELLANADO CON ESPIGA AVELLANADO CON ESPIGA CON TALADROS CRUZADOS

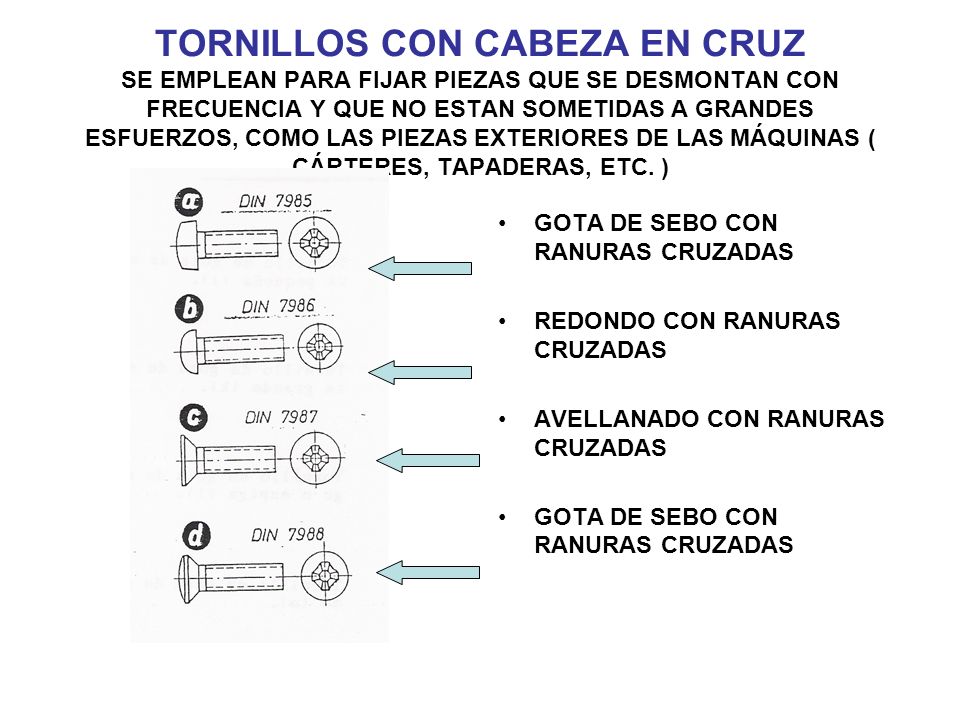

15 TORNILLOS CON CABEZA EN CRUZ SE EMPLEAN PARA FIJAR PIEZAS QUE SE DESMONTAN CON FRECUENCIA Y QUE NO ESTAN SOMETIDAS A GRANDES ESFUERZOS, COMO LAS PIEZAS EXTERIORES DE LAS MÁQUINAS ( CÁRTERES, TAPADERAS, ETC. ) GOTA DE SEBO CON RANURAS CRUZADAS REDONDO CON RANURAS CRUZADAS AVELLANADO CON RANURAS CRUZADAS

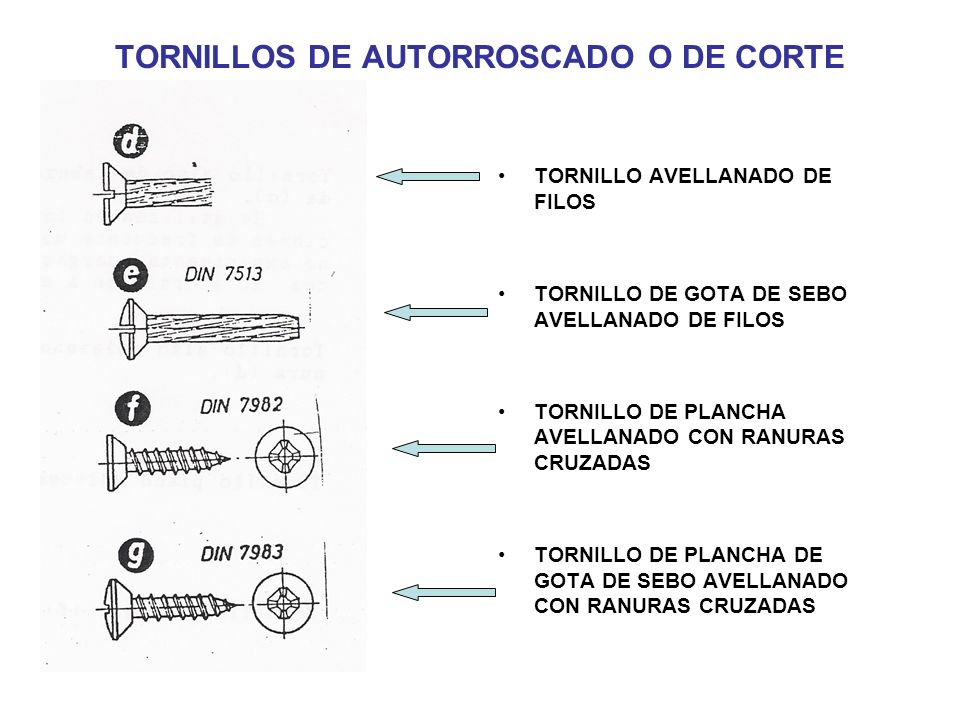

16 TORNILLOS DE AUTORROSCADO O DE CORTE
TORNILLO AVELLANADO DE FILOS TORNILLO DE GOTA DE SEBO AVELLANADO DE FILOS TORNILLO DE PLANCHA AVELLANADO CON RANURAS CRUZADAS TORNILLO DE PLANCHA DE GOTA DE SEBO AVELLANADO CON RANURAS CRUZADAS

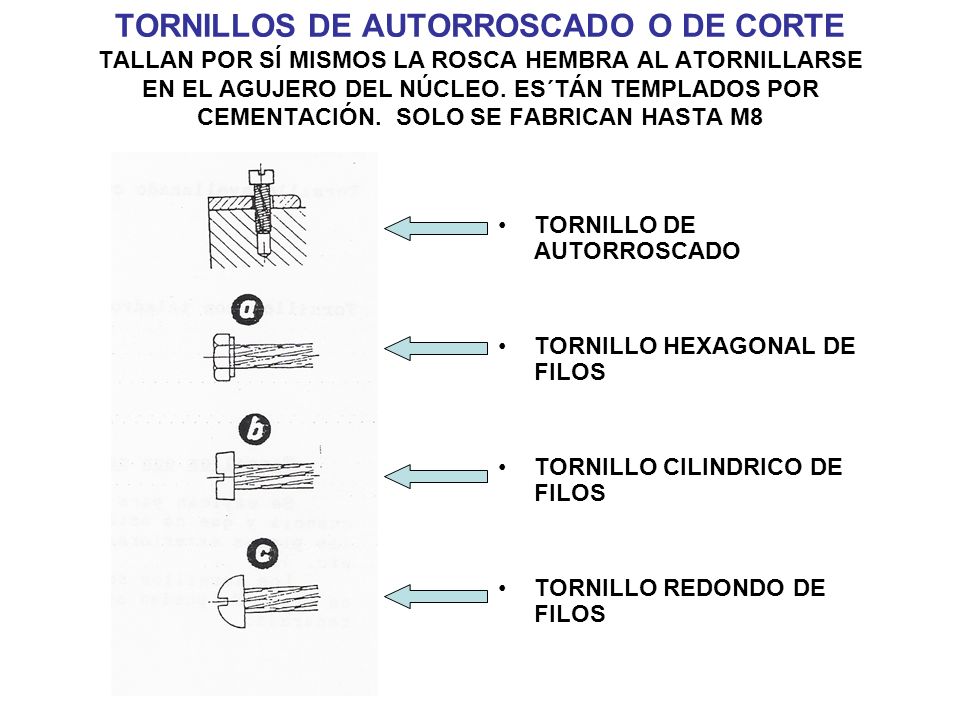

17 TORNILLOS DE AUTORROSCADO O DE CORTE TALLAN POR SÍ MISMOS LA ROSCA HEMBRA AL ATORNILLARSE EN EL AGUJERO DEL NÚCLEO. ES´TÁN TEMPLADOS POR CEMENTACIÓN. SOLO SE FABRICAN HASTA M8 TORNILLO DE AUTORROSCADO TORNILLO HEXAGONAL DE FILOS TORNILLO CILINDRICO DE FILOS TORNILLO REDONDO DE FILOS

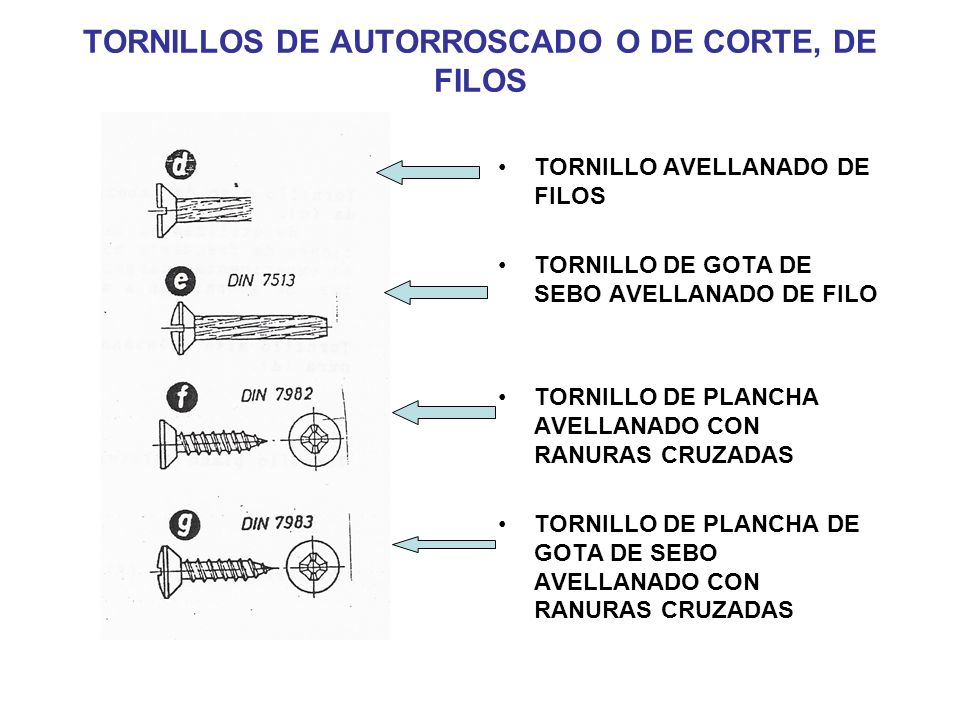

18 TORNILLOS DE AUTORROSCADO O DE CORTE, DE FILOS
TORNILLO AVELLANADO DE FILOS TORNILLO DE GOTA DE SEBO AVELLANADO DE FILO TORNILLO DE PLANCHA AVELLANADO CON RANURAS CRUZADAS TORNILLO DE PLANCHA DE GOTA DE SEBO AVELLANADO CON RANURAS CRUZADAS

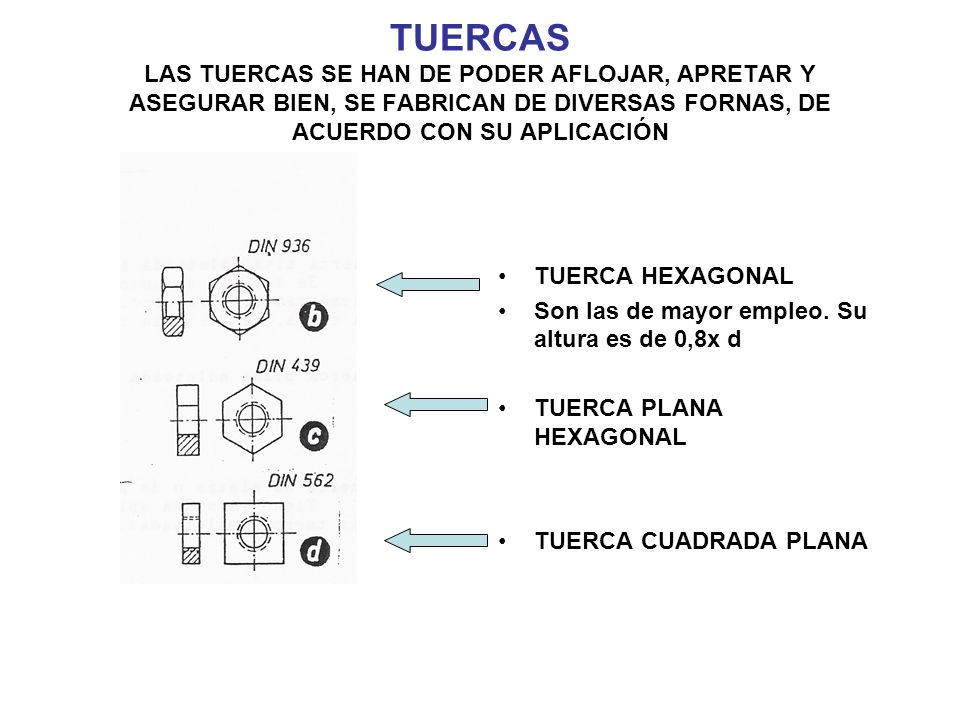

19 TUERCAS LAS TUERCAS SE HAN DE PODER AFLOJAR, APRETAR Y ASEGURAR BIEN, SE FABRICAN DE DIVERSAS FORNAS, DE ACUERDO CON SU APLICACIÓN TUERCA HEXAGONAL Son las de mayor empleo. Su altura es de 0,8x d TUERCA PLANA HEXAGONAL TUERCA CUADRADA PLANA

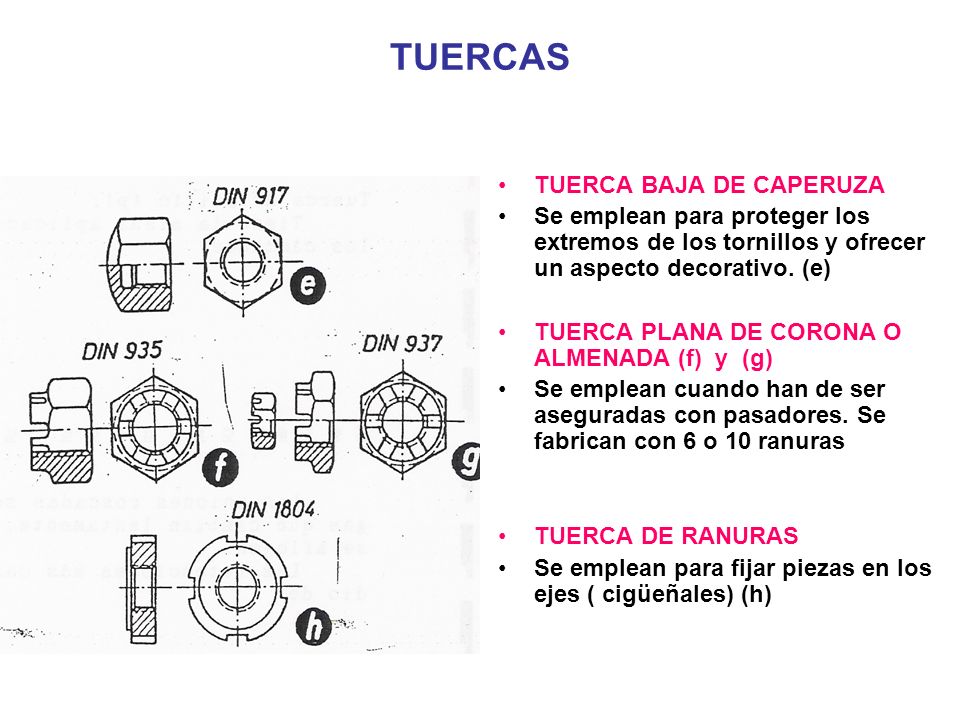

20 TUERCAS TUERCA BAJA DE CAPERUZA
Se emplean para proteger los extremos de los tornillos y ofrecer un aspecto decorativo. (e) TUERCA PLANA DE CORONA O ALMENADA (f) y (g) Se emplean cuando han de ser aseguradas con pasadores. Se fabrican con 6 o 10 ranuras TUERCA DE RANURAS Se emplean para fijar piezas en los ejes ( cigüeñales) (h)

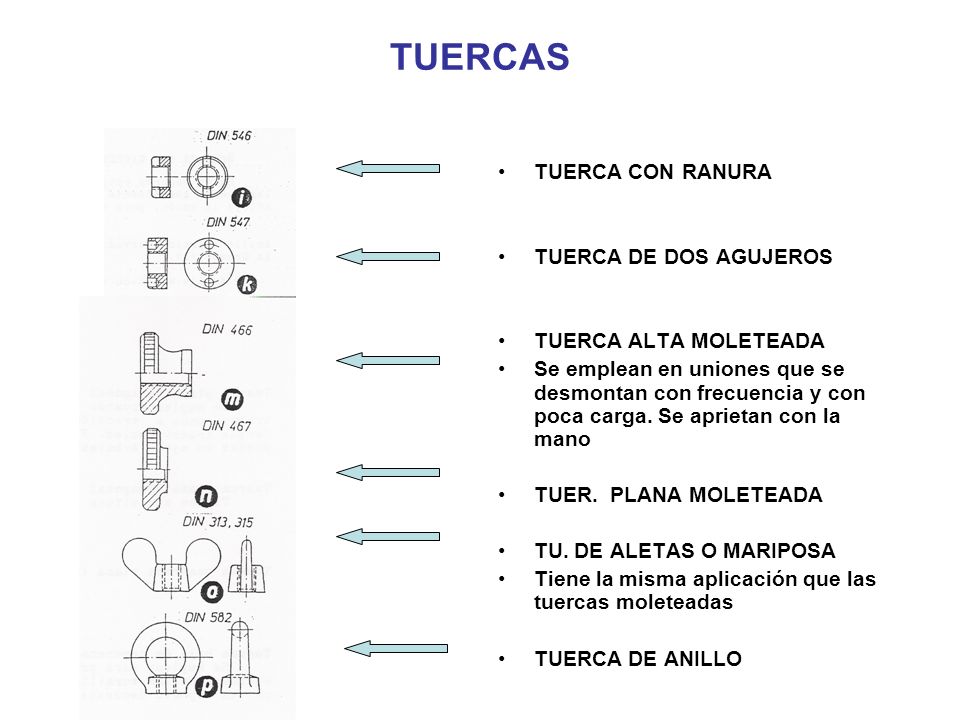

21 TUERCAS TUERCA CON RANURA TUERCA DE DOS AGUJEROS TUERCA ALTA MOLETEADA
Se emplean en uniones que se desmontan con frecuencia y con poca carga. Se aprietan con la mano TUER. PLANA MOLETEADA TU. DE ALETAS O MARIPOSA Tiene la misma aplicación que las tuercas moleteadas TUERCA DE ANILLO

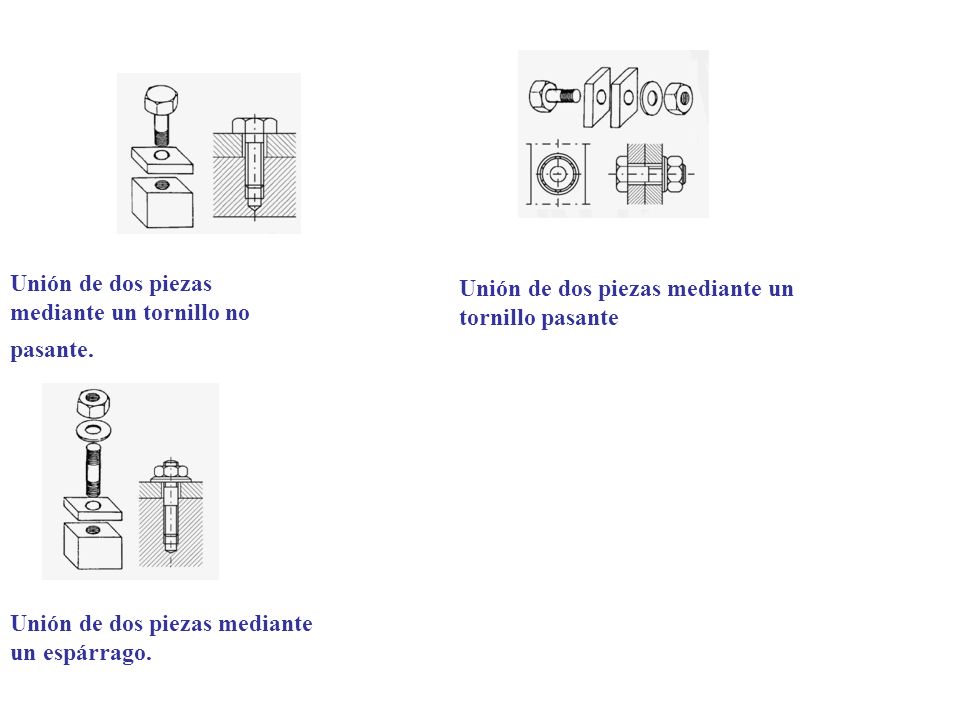

22 Unión de dos piezas mediante un tornillo no pasante.
Unión de dos piezas mediante un tornillo pasante Unión de dos piezas mediante un espárrago.

23 PERNO TORNILLO ESPARRAGO

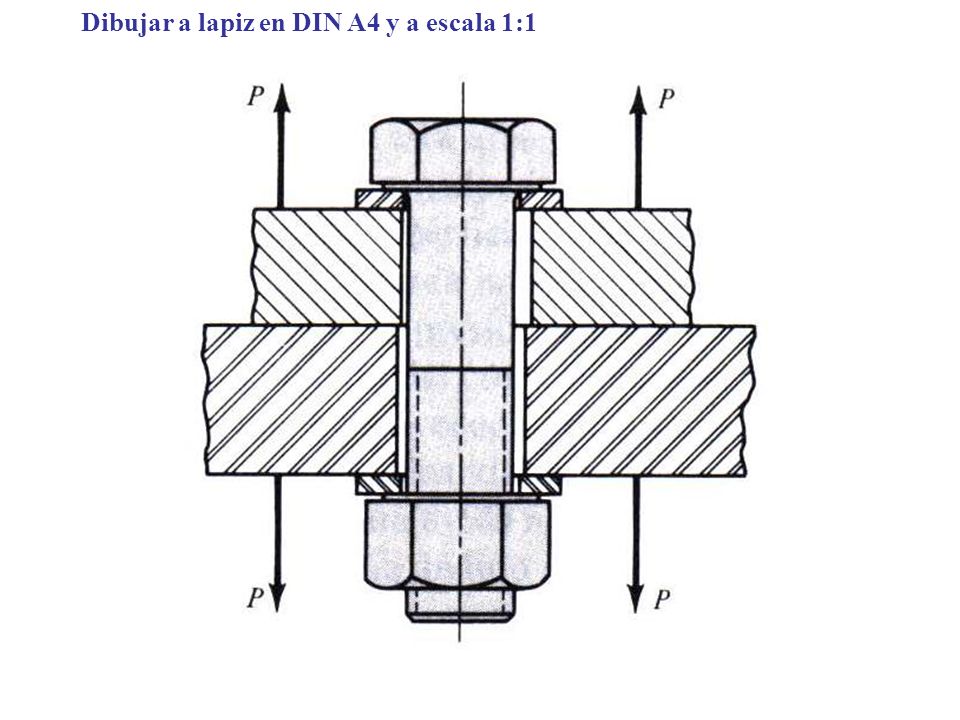

24 Dibujar a lapiz en DIN A4 y a escala 1:1

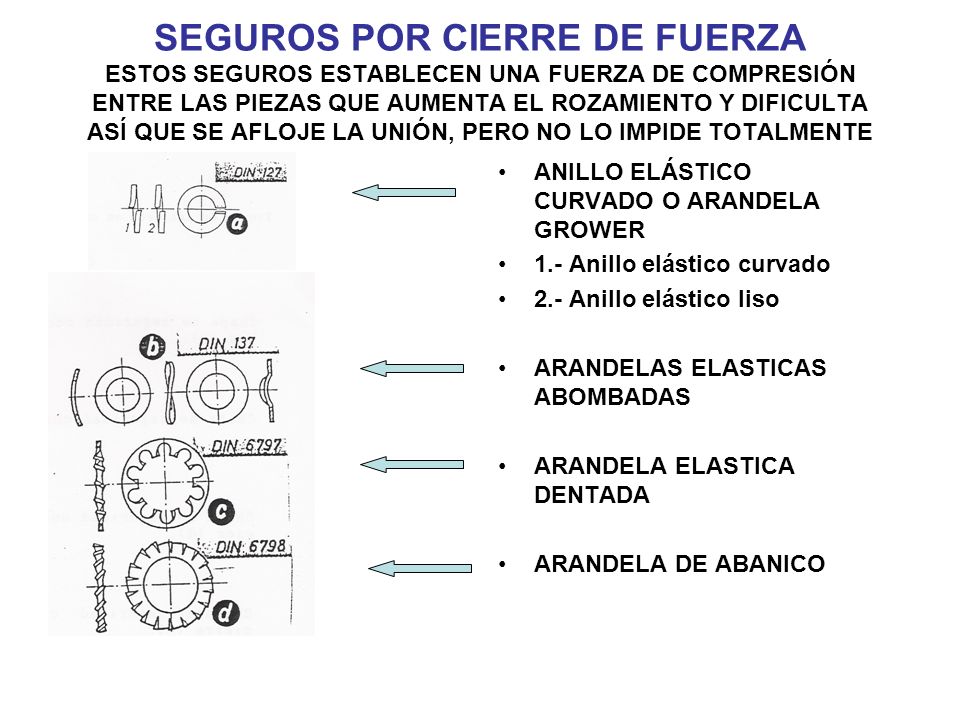

25 SEGUROS POR CIERRE DE FUERZA ESTOS SEGUROS ESTABLECEN UNA FUERZA DE COMPRESIÓN ENTRE LAS PIEZAS QUE AUMENTA EL ROZAMIENTO Y DIFICULTA ASÍ QUE SE AFLOJE LA UNIÓN, PERO NO LO IMPIDE TOTALMENTE ANILLO ELÁSTICO CURVADO O ARANDELA GROWER 1.- Anillo elástico curvado 2.- Anillo elástico liso ARANDELAS ELASTICAS ABOMBADAS ARANDELA ELASTICA DENTADA ARANDELA DE ABANICO

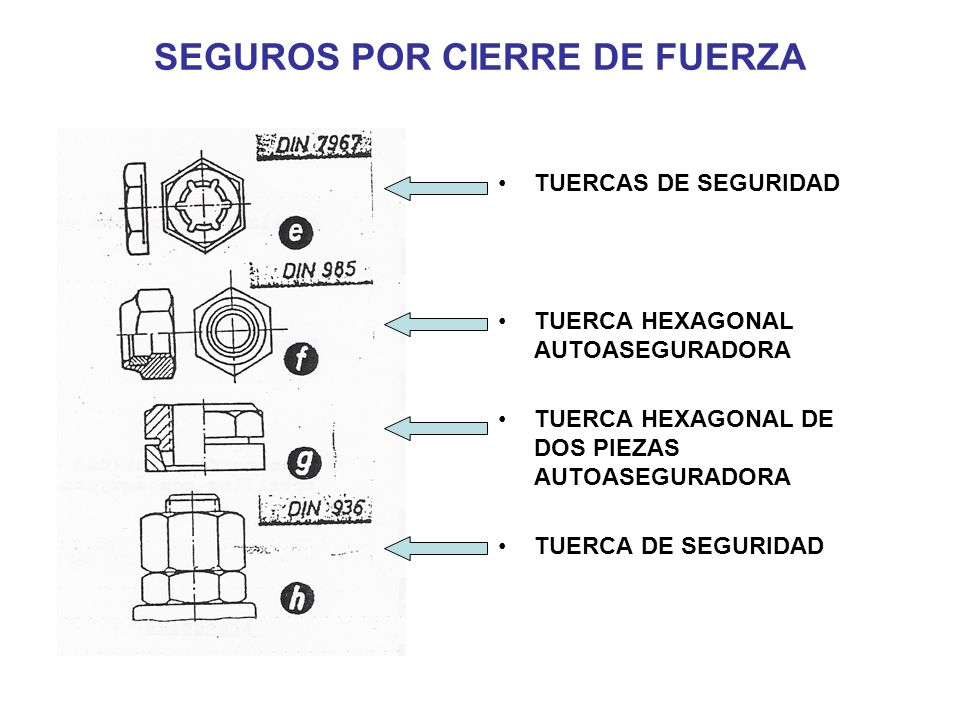

26 SEGUROS POR CIERRE DE FUERZA
TUERCAS DE SEGURIDAD TUERCA HEXAGONAL AUTOASEGURADORA TUERCA HEXAGONAL DE DOS PIEZAS AUTOASEGURADORA TUERCA DE SEGURIDAD

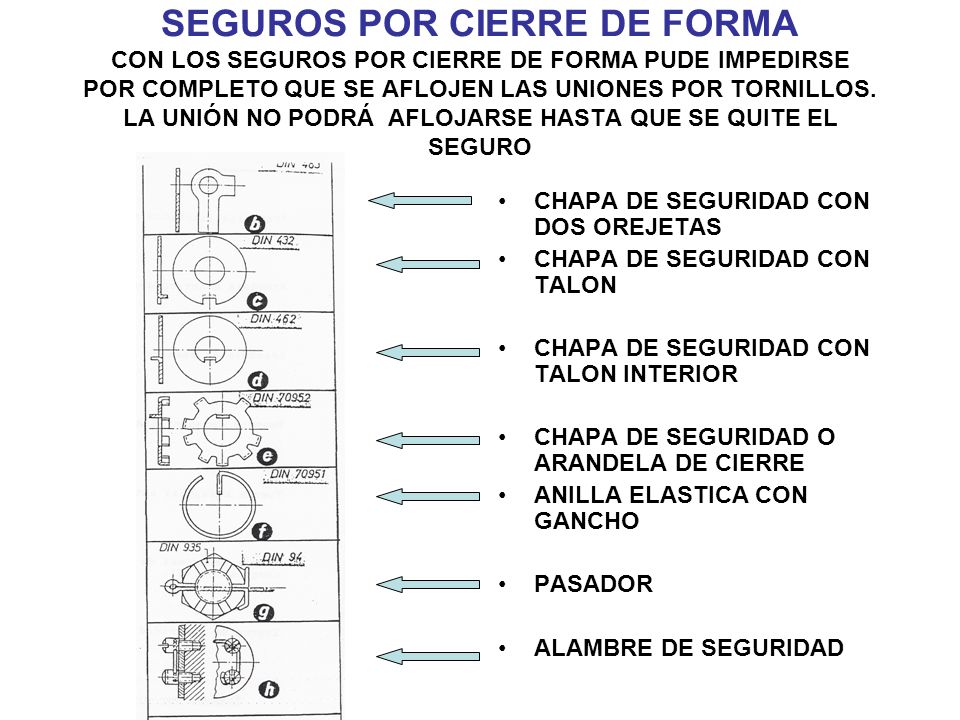

27 SEGUROS POR CIERRE DE FORMA CON LOS SEGUROS POR CIERRE DE FORMA PUDE IMPEDIRSE POR COMPLETO QUE SE AFLOJEN LAS UNIONES POR TORNILLOS. LA UNIÓN NO PODRÁ AFLOJARSE HASTA QUE SE QUITE EL SEGURO CHAPA DE SEGURIDAD CON DOS OREJETAS CHAPA DE SEGURIDAD CON TALON CHAPA DE SEGURIDAD CON TALON INTERIOR CHAPA DE SEGURIDAD O ARANDELA DE CIERRE ANILLA ELASTICA CON GANCHO PASADOR ALAMBRE DE SEGURIDAD

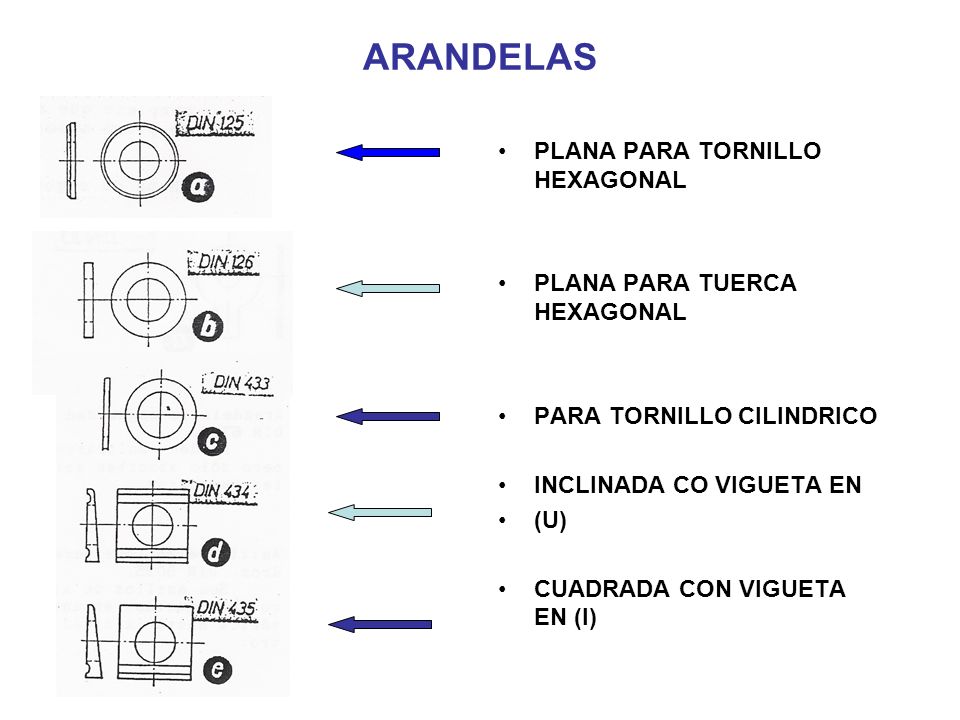

28 ARANDELAS PLANA PARA TORNILLO HEXAGONAL PLANA PARA TUERCA HEXAGONAL
PARA TORNILLO CILINDRICO INCLINADA CO VIGUETA EN (U) CUADRADA CON VIGUETA EN (I)

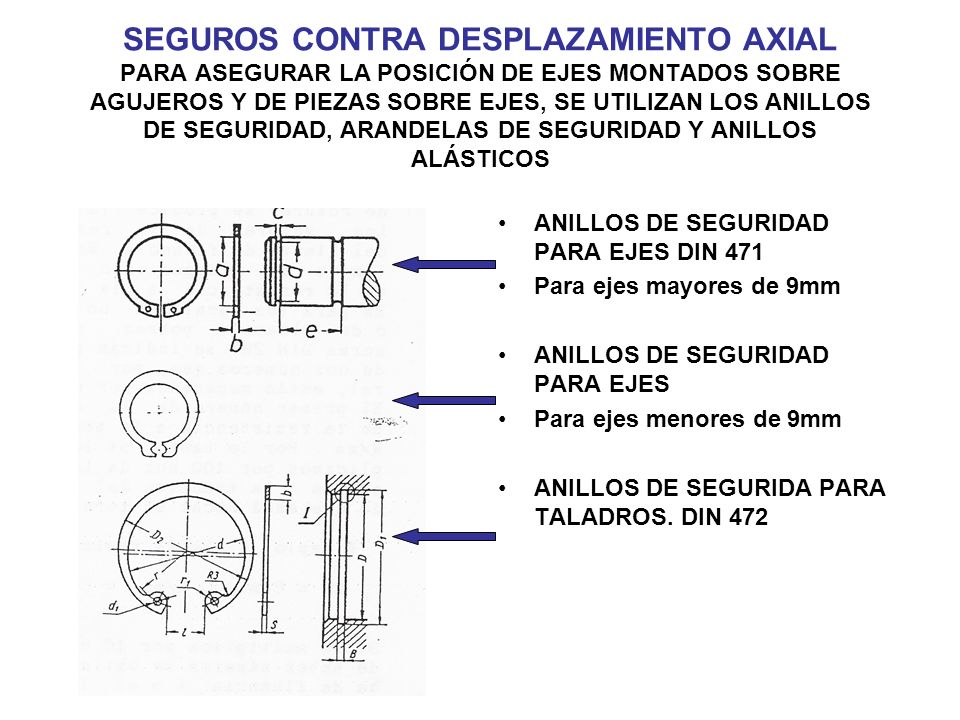

29 SEGUROS CONTRA DESPLAZAMIENTO AXIAL PARA ASEGURAR LA POSICIÓN DE EJES MONTADOS SOBRE AGUJEROS Y DE PIEZAS SOBRE EJES, SE UTILIZAN LOS ANILLOS DE SEGURIDAD, ARANDELAS DE SEGURIDAD Y ANILLOS ALÁSTICOS ANILLOS DE SEGURIDAD PARA EJES DIN 471 Para ejes mayores de 9mm ANILLOS DE SEGURIDAD PARA EJES Para ejes menores de 9mm ANILLOS DE SEGURIDA PARA TALADROS. DIN 472

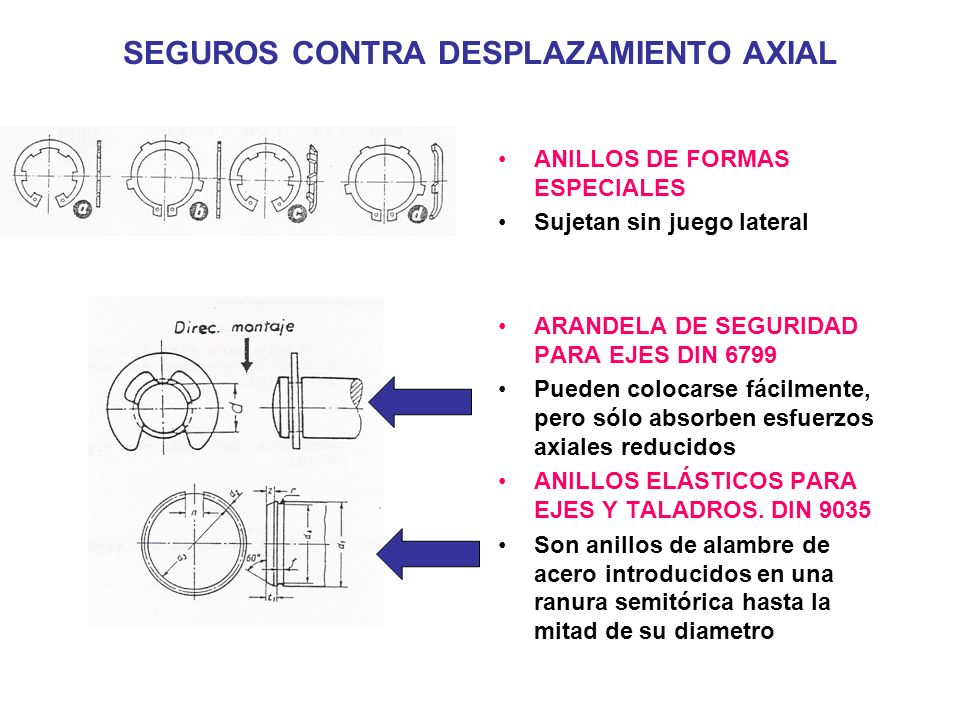

30 SEGUROS CONTRA DESPLAZAMIENTO AXIAL
ANILLOS DE FORMAS ESPECIALES Sujetan sin juego lateral ARANDELA DE SEGURIDAD PARA EJES DIN 6799 Pueden colocarse fácilmente, pero sólo absorben esfuerzos axiales reducidos ANILLOS ELÁSTICOS PARA EJES Y TALADROS. DIN 9035 Son anillos de alambre de acero introducidos en una ranura semitórica hasta la mitad de su diametro

31 UNION CON PASADORES

32 UNIONES CON PASADORES O CLAVIJAS LAS UNIONES CON PASADORES O CLAVIJAS PERTENECEN AL GRUPO DE UNIONES DESMONTABLES. ESTÁN SOMETIDOS A ESFUERZO CORTANTE. TIENEN TRES MISIONES: 1ª FACILITAR EL MONTAJE, CONSIGUIENDO LA POSICIÓN PRIMITIVA EXACTA DE LAS PIEZAS A UNIR, EVITANDO EL DESPLAZAMIENTO LATERAL DE LAS MISMAS. ESTOS SON LOS PASADORES O CLAVIJAS DE AJUSTE. 2º UNIR PIEZAS PARA TRANSMITIR PEQUEÑOS ESFUERZOS. SON MÁS BARATOS QUE LOS TORNILLOS Y SUPONEN UNA DEBILITACIÓN IMPERCEPTIBLE EN LA SECCIÓN TRANSVERSAL DE LAS PIEZAS QUE UNEN. ESTOS SON LOS PASADORES O CLAVIJAS DE SUJECIÓN. 3ª EVITAR SOBRECARGAS EN PIEZAS DELICADAS Y DE ALTO VALOR. SE MONTAN ENTRE EL ACCIONAMIENTO Y EL HUSILLO DE TRABAJO Y EN CASO DE SOBRECARGA EXCESIVA SE CIZALLA, CON LO QUE LA UNIÓN QUEDA INTERRUMPIDA. ESTOS SON LOS PASADORES O CLAVIJAS DE SEGURIDAD POR ROTURA

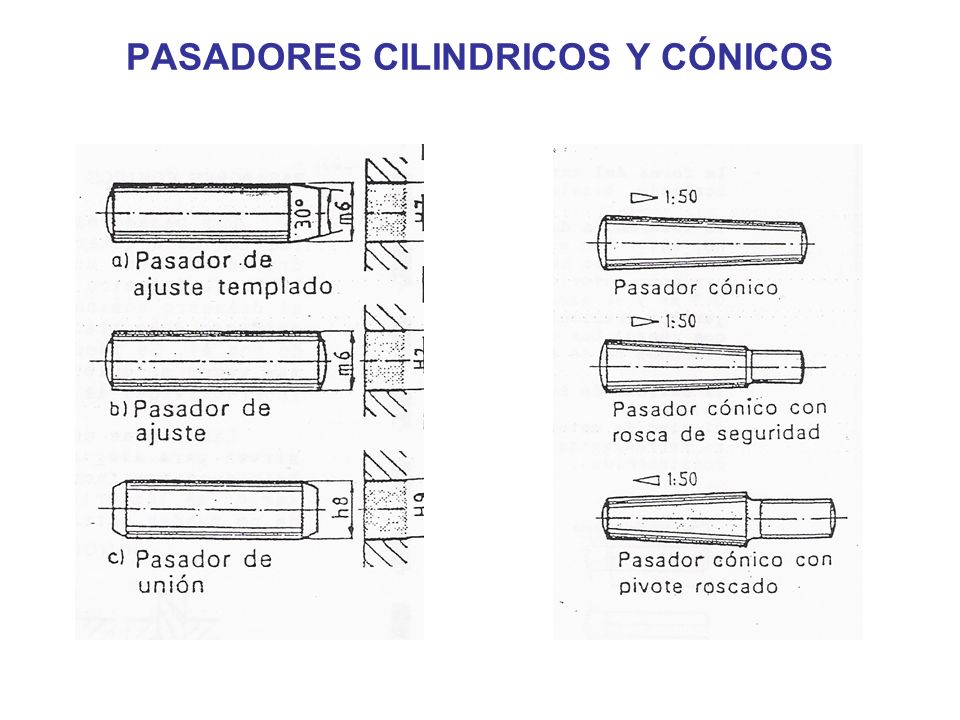

33 PASADORES CILINDRICOS Y CÓNICOS

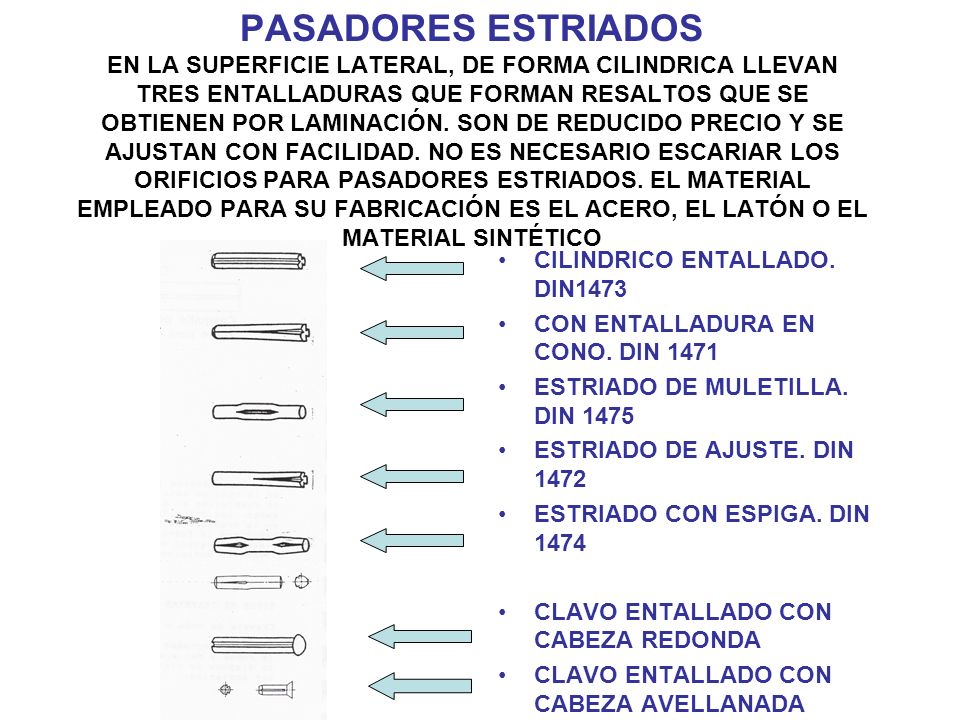

34 PASADORES ESTRIADOS EN LA SUPERFICIE LATERAL, DE FORMA CILINDRICA LLEVAN TRES ENTALLADURAS QUE FORMAN RESALTOS QUE SE OBTIENEN POR LAMINACIÓN. SON DE REDUCIDO PRECIO Y SE AJUSTAN CON FACILIDAD. NO ES NECESARIO ESCARIAR LOS ORIFICIOS PARA PASADORES ESTRIADOS. EL MATERIAL EMPLEADO PARA SU FABRICACIÓN ES EL ACERO, EL LATÓN O EL MATERIAL SINTÉTICO CILINDRICO ENTALLADO. DIN1473 CON ENTALLADURA EN CONO. DIN 1471 ESTRIADO DE MULETILLA. DIN 1475 ESTRIADO DE AJUSTE. DIN 1472 ESTRIADO CON ESPIGA. DIN 1474 CLAVO ENTALLADO CON CABEZA REDONDA CLAVO ENTALLADO CON CABEZA AVELLANADA

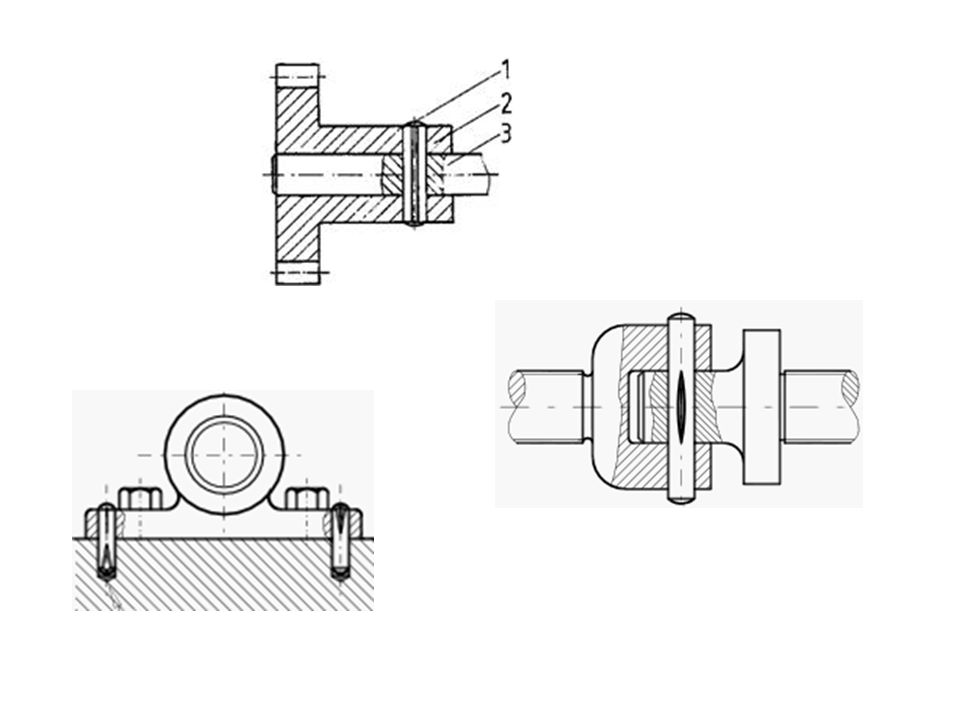

35

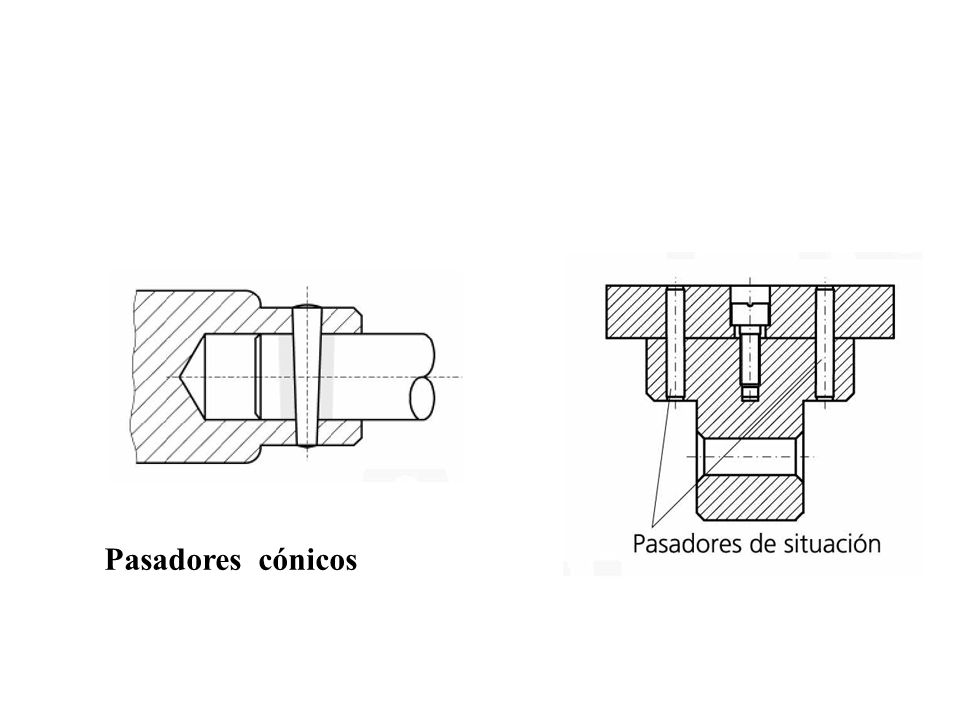

36 Pasadores cónicos

37 UNIONES ENCHAVETADAS

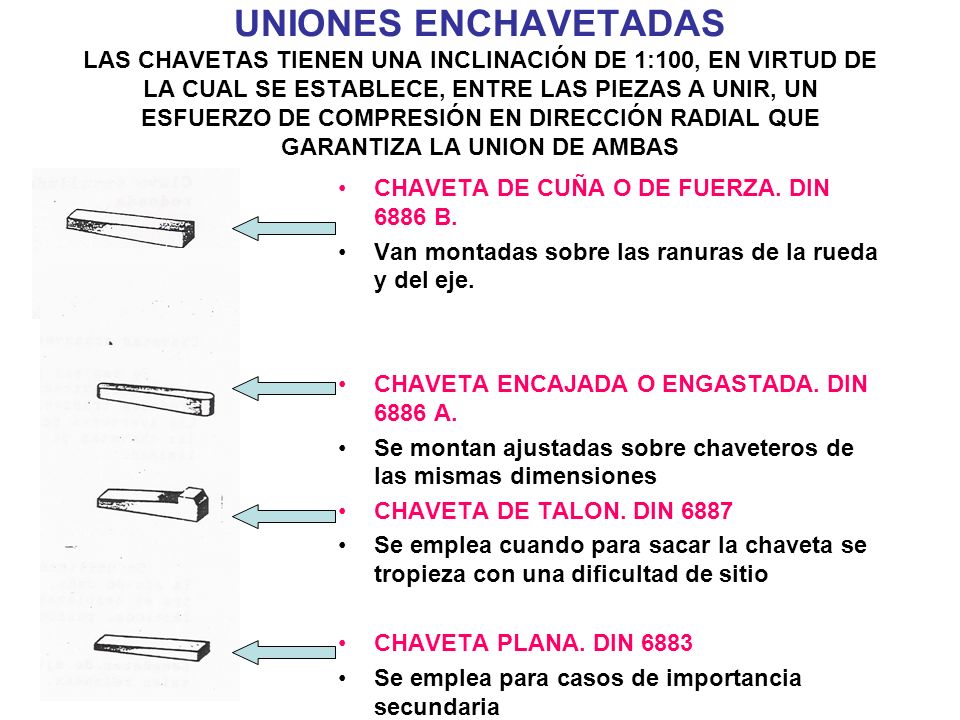

38 UNIONES ENCHAVETADAS LAS CHAVETAS TIENEN UNA INCLINACIÓN DE 1:100, EN VIRTUD DE LA CUAL SE ESTABLECE, ENTRE LAS PIEZAS A UNIR, UN ESFUERZO DE COMPRESIÓN EN DIRECCIÓN RADIAL QUE GARANTIZA LA UNION DE AMBAS CHAVETA DE CUÑA O DE FUERZA. DIN 6886 B. Van montadas sobre las ranuras de la rueda y del eje. CHAVETA ENCAJADA O ENGASTADA. DIN 6886 A. Se montan ajustadas sobre chaveteros de las mismas dimensiones CHAVETA DE TALON. DIN 6887 Se emplea cuando para sacar la chaveta se tropieza con una dificultad de sitio CHAVETA PLANA. DIN 6883 Se emplea para casos de importancia secundaria

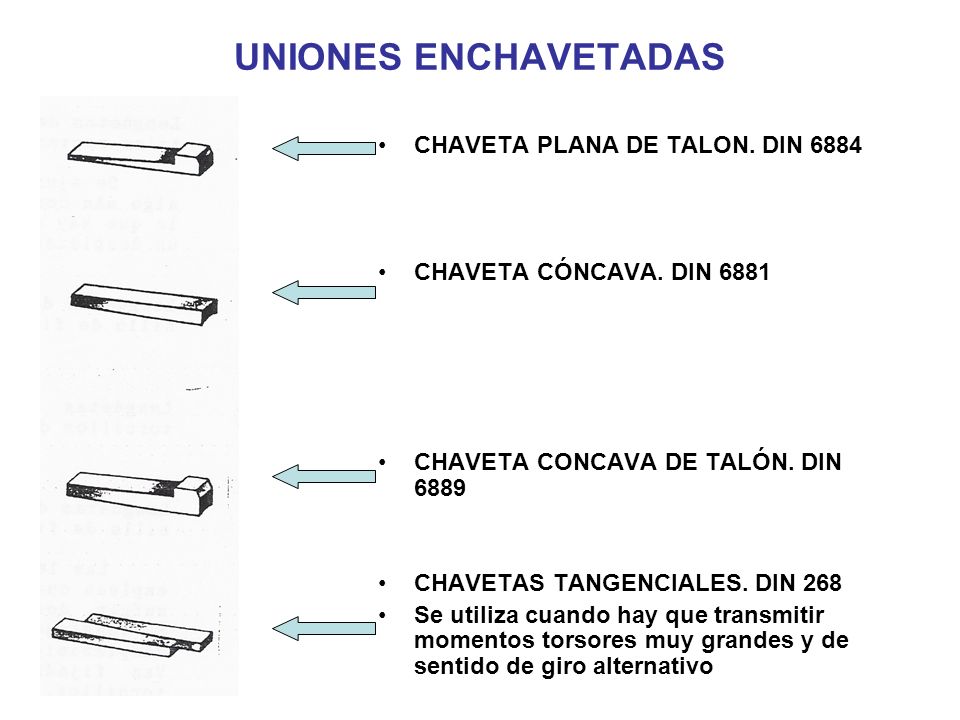

39 UNIONES ENCHAVETADAS CHAVETA PLANA DE TALON. DIN 6884
CHAVETA CÓNCAVA. DIN 6881 CHAVETA CONCAVA DE TALÓN. DIN 6889 CHAVETAS TANGENCIALES. DIN 268 Se utiliza cuando hay que transmitir momentos torsores muy grandes y de sentido de giro alternativo

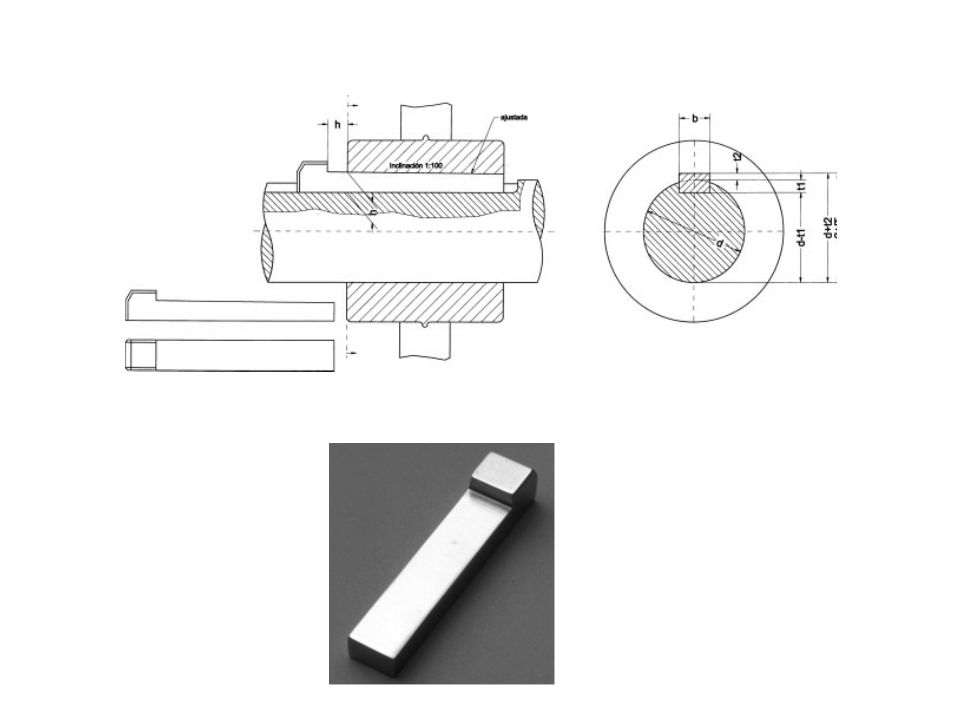

40

41

42 UNIONES MEDIANTE LENGÜETAS

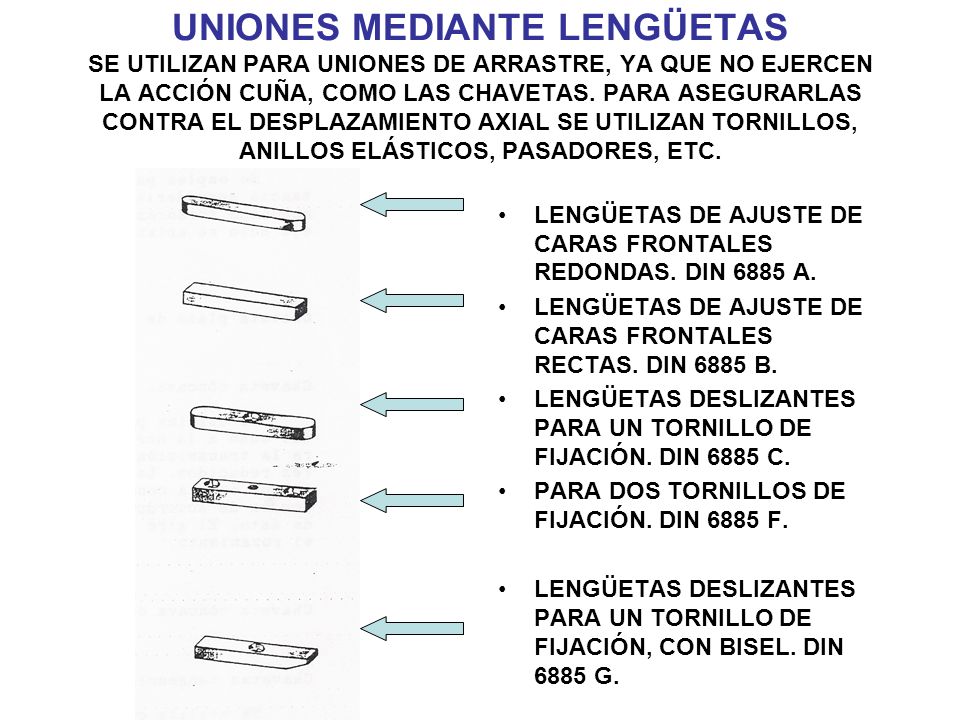

43 UNIONES MEDIANTE LENGÜETAS SE UTILIZAN PARA UNIONES DE ARRASTRE, YA QUE NO EJERCEN LA ACCIÓN CUÑA, COMO LAS CHAVETAS. PARA ASEGURARLAS CONTRA EL DESPLAZAMIENTO AXIAL SE UTILIZAN TORNILLOS, ANILLOS ELÁSTICOS, PASADORES, ETC. LENGÜETAS DE AJUSTE DE CARAS FRONTALES REDONDAS. DIN 6885 A. LENGÜETAS DE AJUSTE DE CARAS FRONTALES RECTAS. DIN 6885 B. LENGÜETAS DESLIZANTES PARA UN TORNILLO DE FIJACIÓN. DIN 6885 C. PARA DOS TORNILLOS DE FIJACIÓN. DIN 6885 F. LENGÜETAS DESLIZANTES PARA UN TORNILLO DE FIJACIÓN, CON BISEL. DIN 6885 G.

44 UNIONES MEDIANTE LENGÜETAS
LENGÜETAS DE MUÑON CENTRAL LENGÜETAS DE MUÑÓN O GORRÓN LATERAL Se deslizan sobre la ranura longitudinal del árbol o husillo. Se emplean para el accionamiento automático, longitudinal o transversal, de los tornos LENGÜETAS DE DISCO Se emplea para la transmisión de movimientos de árboles con extremos cónicos. En su construcción se debilita mucho la sección transversal del árbol, por lo que se emplea para transmitir esfuerzos pequeños.

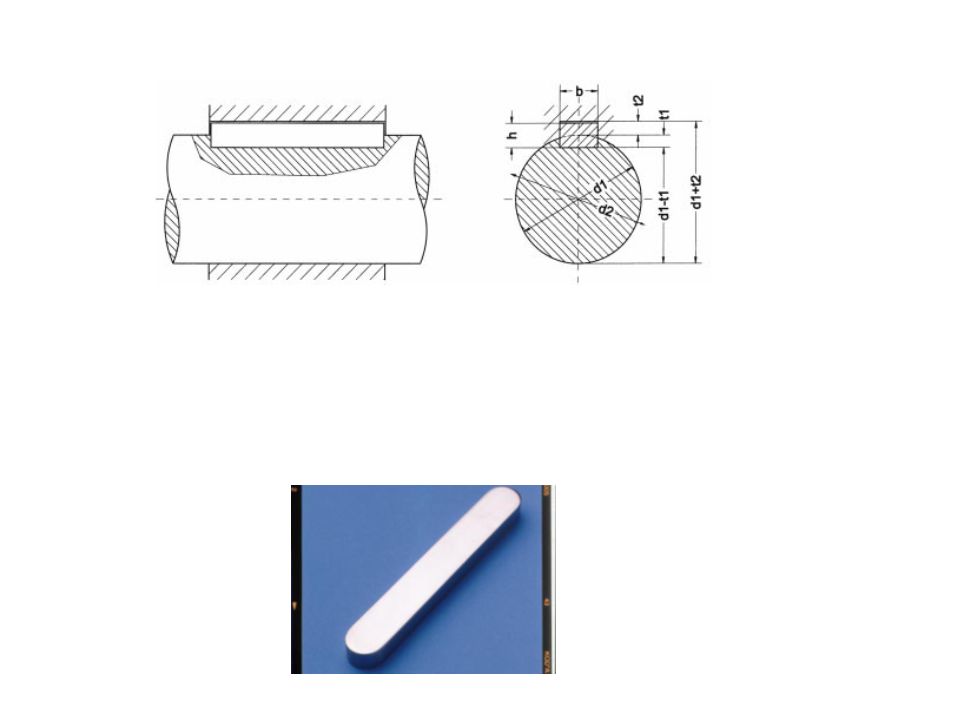

45

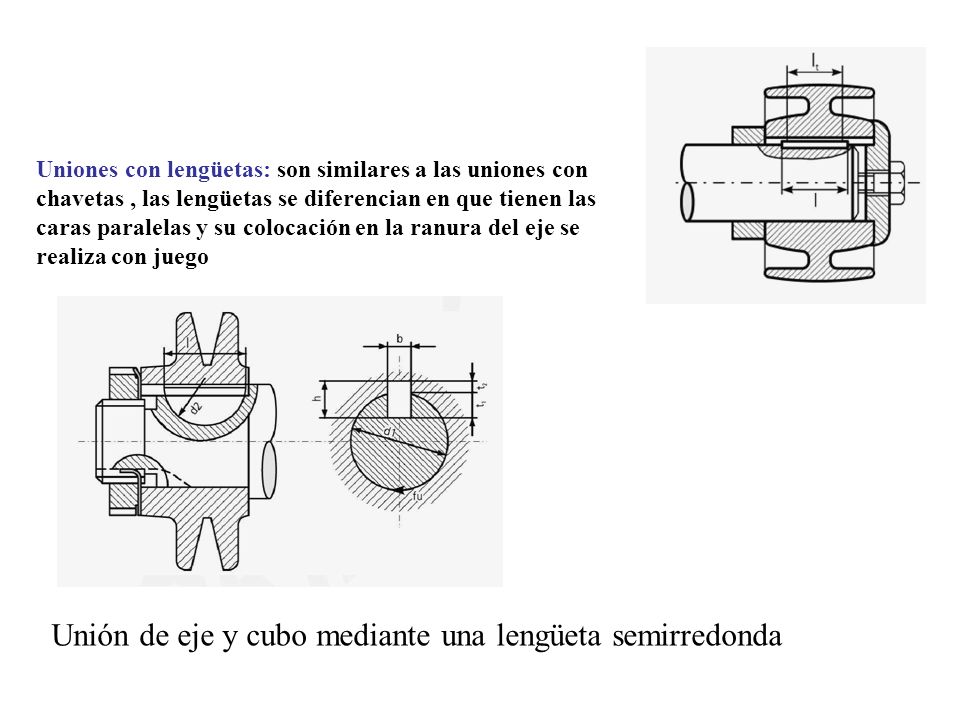

46 Unión de eje y cubo mediante una lengüeta semirredonda
Uniones con lengüetas: son similares a las uniones con chavetas , las lengüetas se diferencian en que tienen las caras paralelas y su colocación en la ranura del eje se realiza con juego Unión de eje y cubo mediante una lengüeta semirredonda

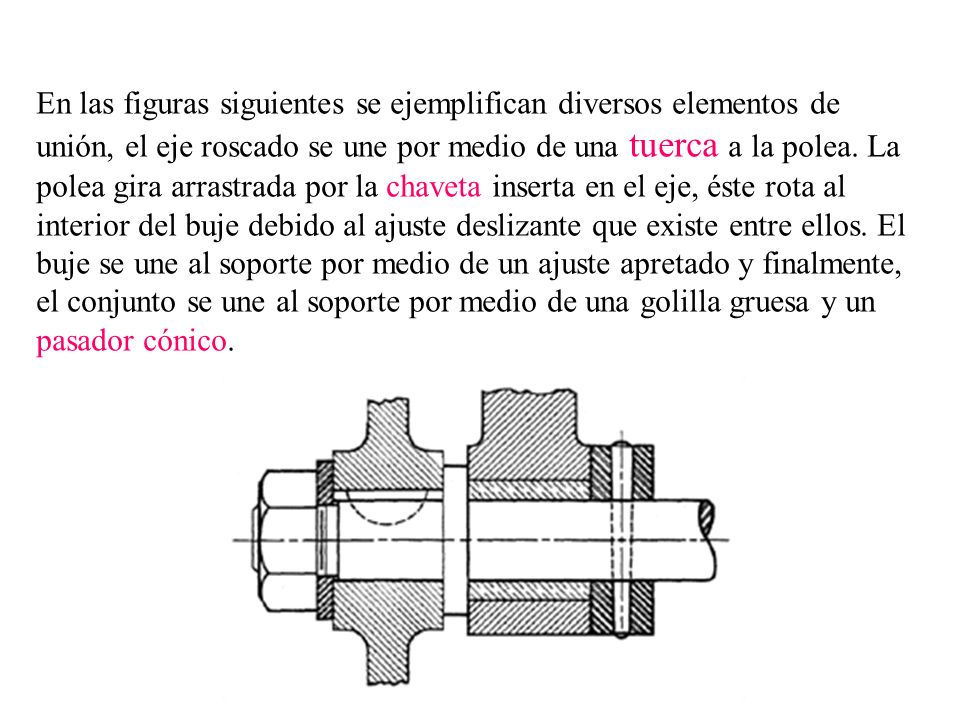

47 En las figuras siguientes se ejemplifican diversos elementos de unión, el eje roscado se une por medio de una tuerca a la polea. La polea gira arrastrada por la chaveta inserta en el eje, éste rota al interior del buje debido al ajuste deslizante que existe entre ellos. El buje se une al soporte por medio de un ajuste apretado y finalmente, el conjunto se une al soporte por medio de una golilla gruesa y un pasador cónico.

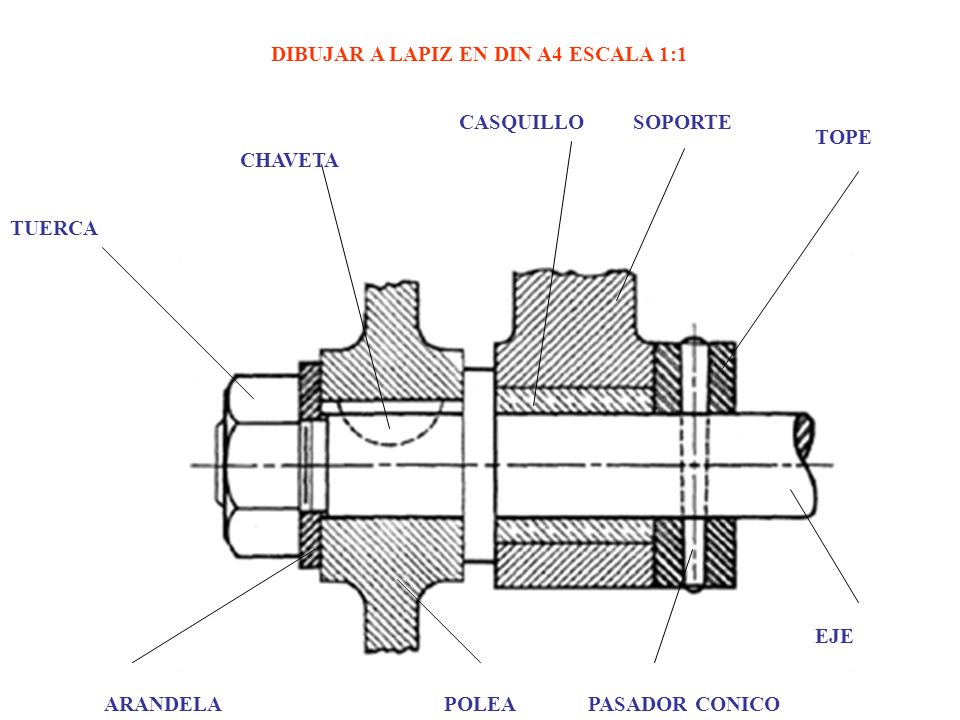

48 DIBUJAR A LAPIZ EN DIN A4 ESCALA 1:1
CASQUILLO SOPORTE TOPE CHAVETA TUERCA EJE ARANDELA POLEA PASADOR CONICO

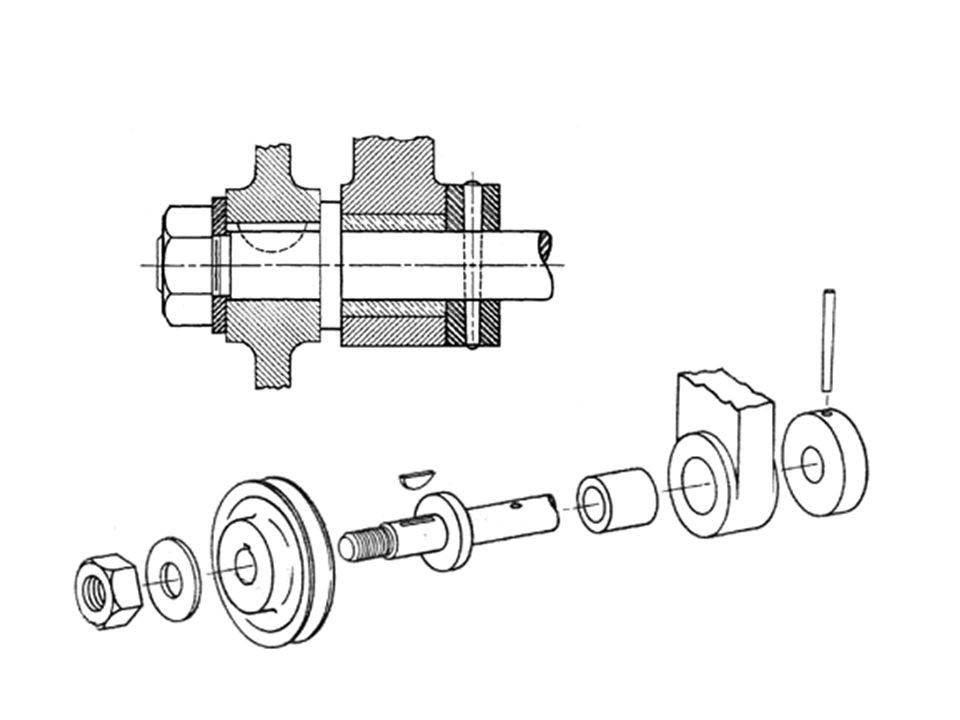

49

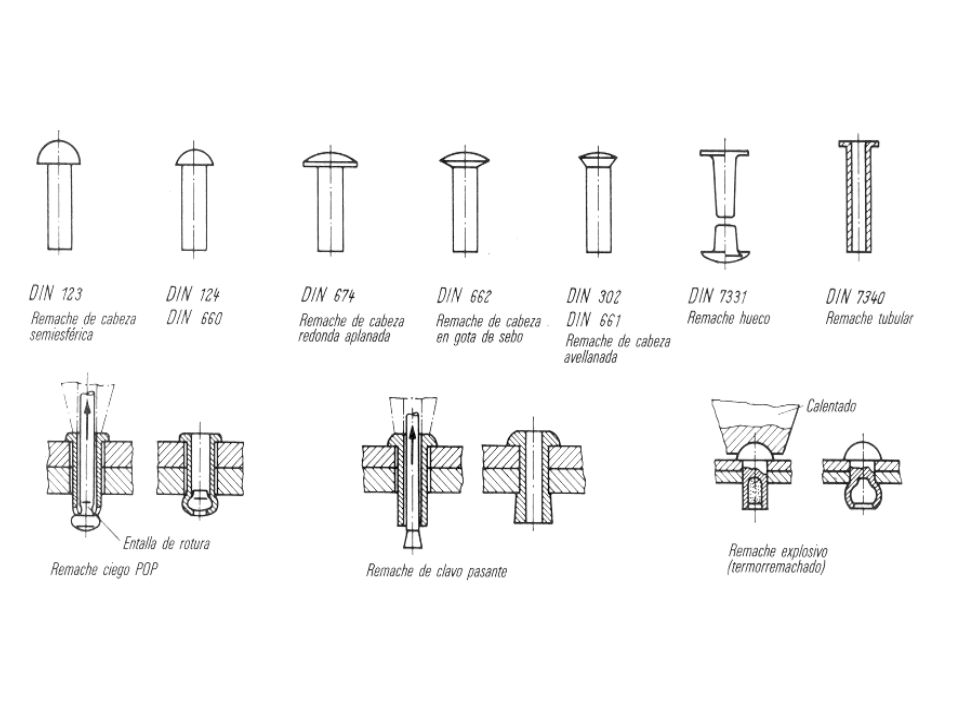

50 UNIONES REMACHADAS

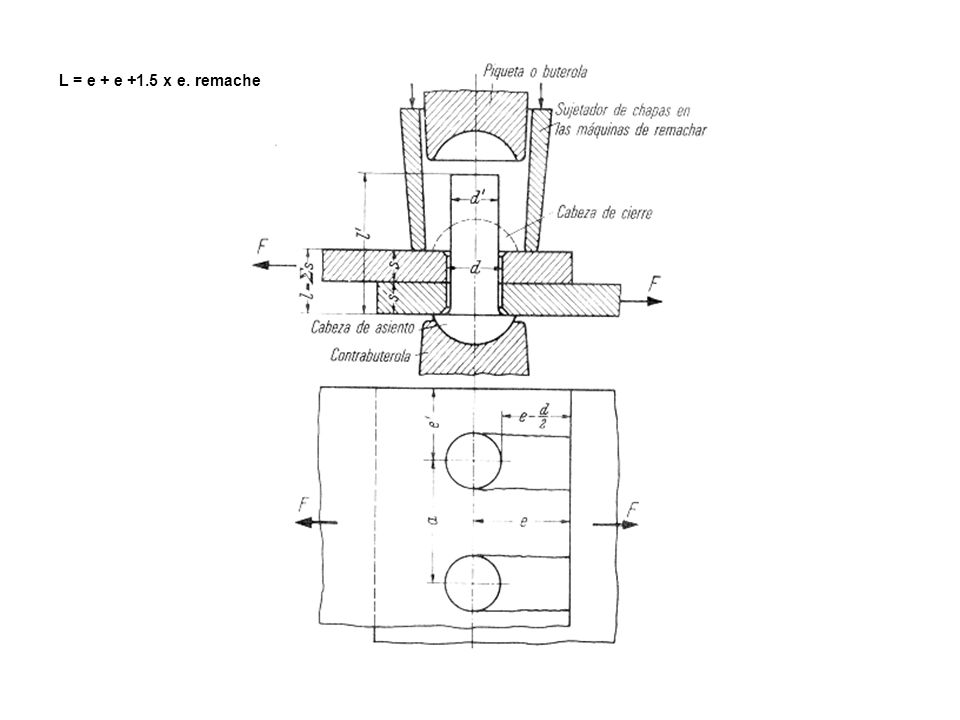

51 L = e + e +1.5 x e. remache

52

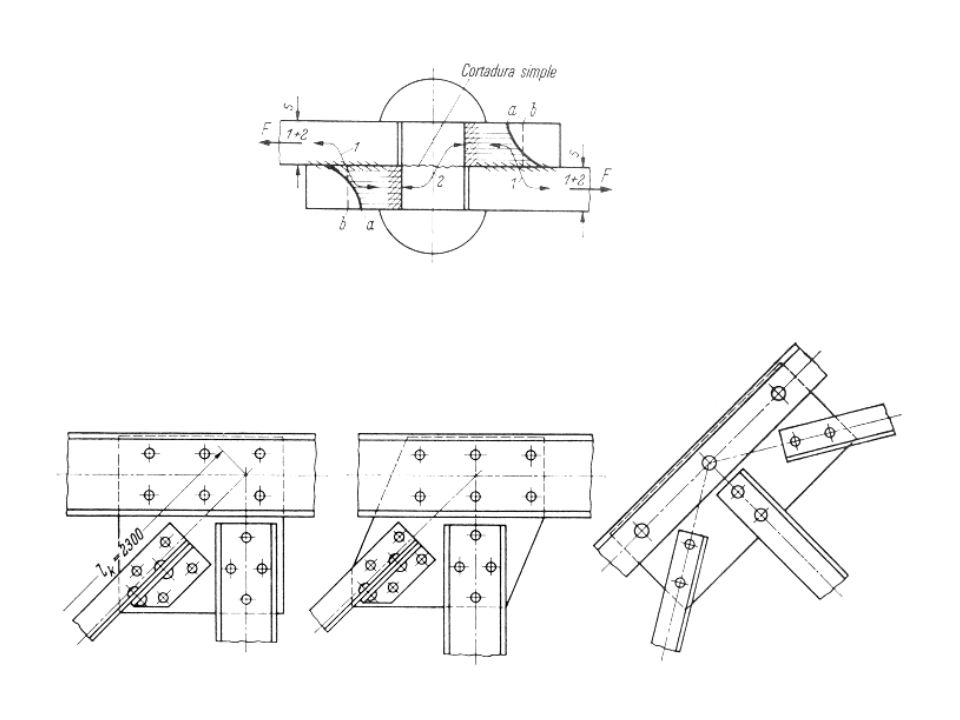

53
