La UNAM en CUDI Primera Reunión de Usuarios de Redes de Alto Desempeño - UNAM Mayo 2, 2008 1.

Presentación del tema: "La UNAM en CUDI Primera Reunión de Usuarios de Redes de Alto Desempeño - UNAM Mayo 2, 2008 1."— Transcripción de la presentación:

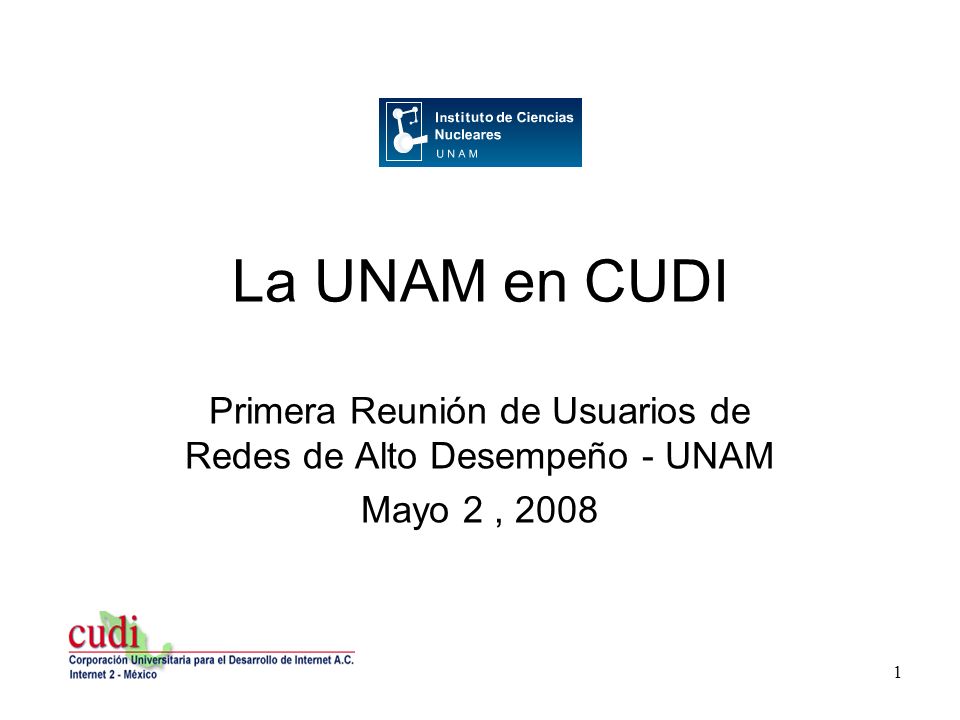

1 La UNAM en CUDI Primera Reunión de Usuarios de Redes de Alto Desempeño - UNAM Mayo 2, 2008 1

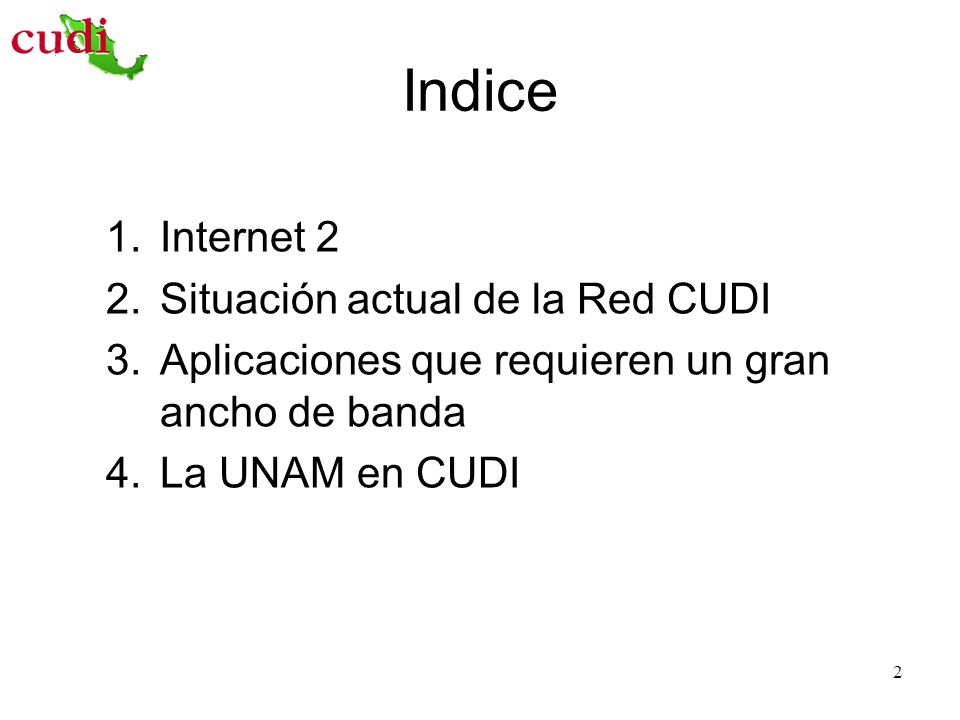

2 Indice 1.Internet 2 2.Situación actual de la Red CUDI 3.Aplicaciones que requieren un gran ancho de banda 4.La UNAM en CUDI 2

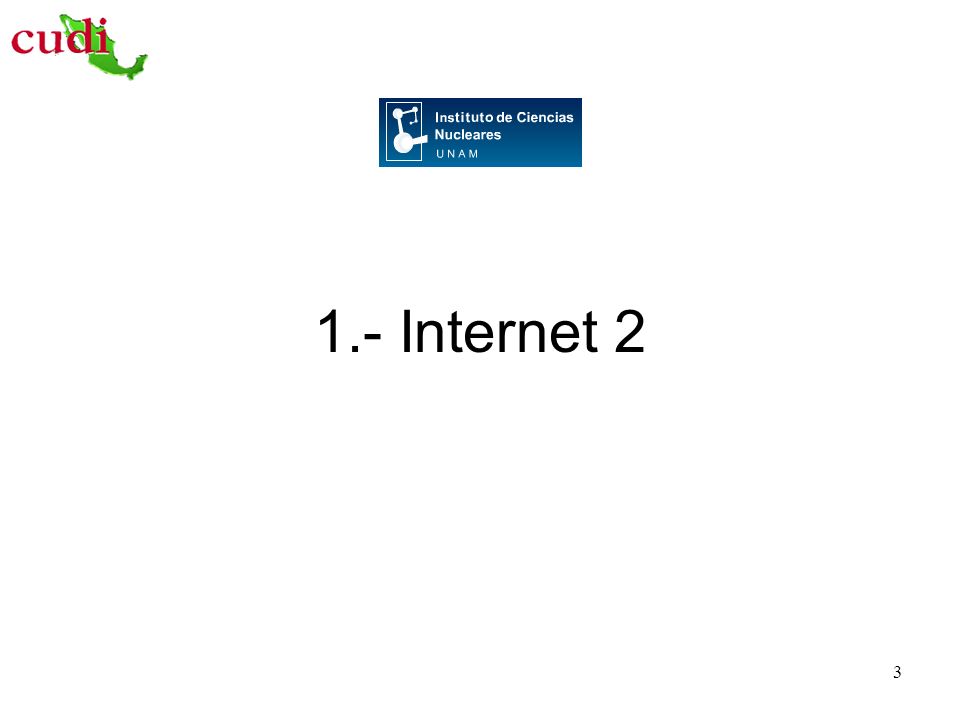

3 1.- Internet 2 3

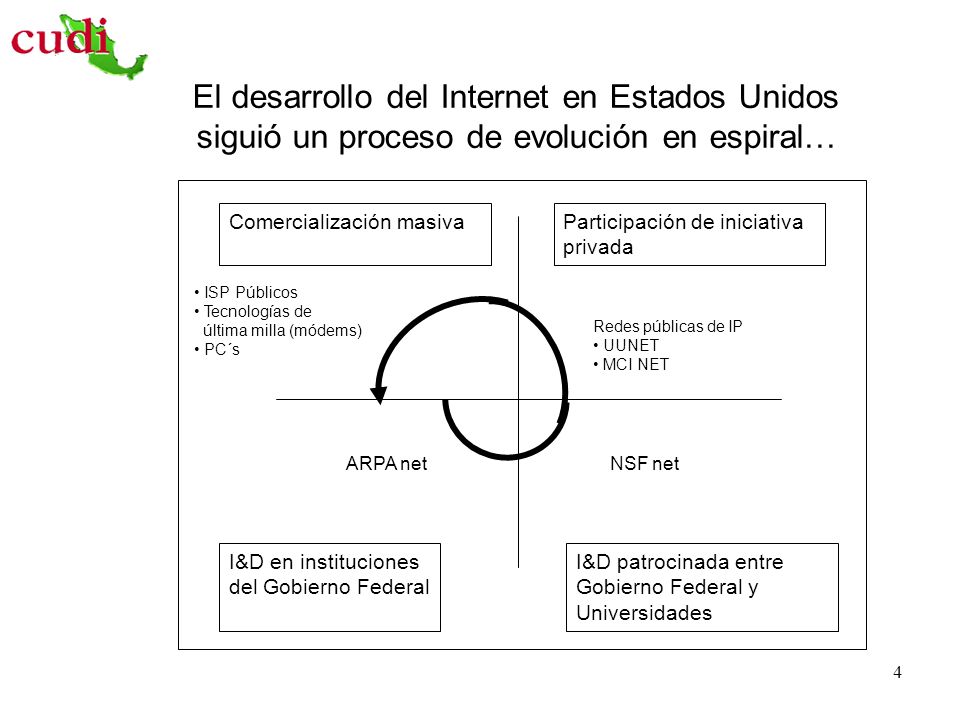

4 El desarrollo del Internet en Estados Unidos siguió un proceso de evolución en espiral… 4 I&D en instituciones del Gobierno Federal I&D patrocinada entre Gobierno Federal y Universidades Participación de iniciativa privada Comercialización masiva ARPA netNSF net Redes públicas de IP UUNET MCI NET ISP Públicos Tecnologías de última milla (módems) PC´s

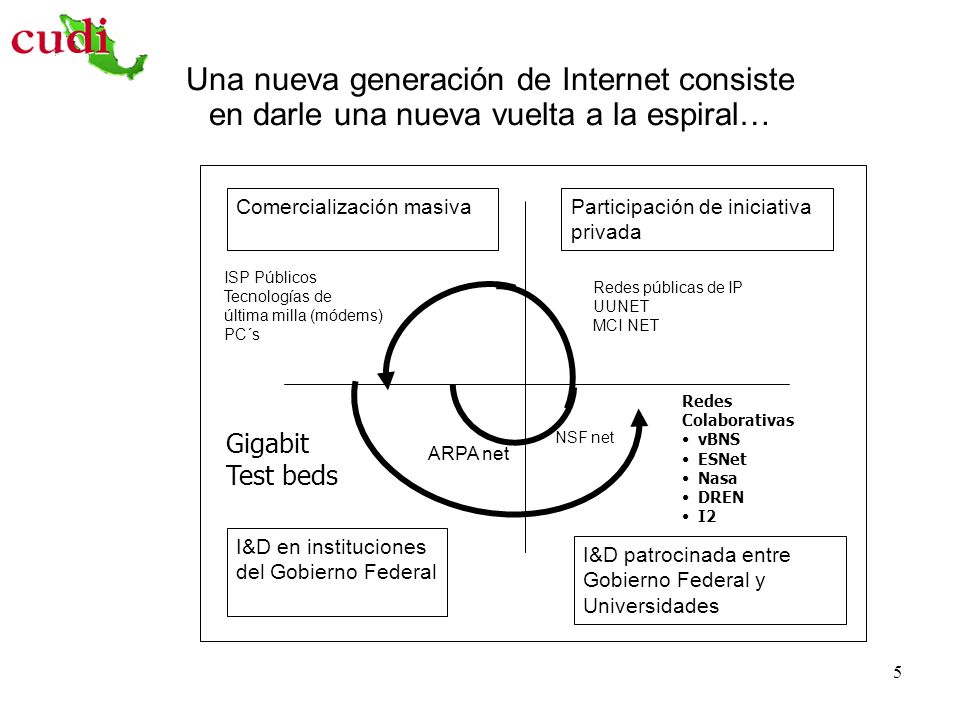

5 Una nueva generación de Internet consiste en darle una nueva vuelta a la espiral… 5 I&D en instituciones del Gobierno Federal Participación de iniciativa privada Comercialización masiva ARPA net NSF net Redes públicas de IP UUNET MCI NET ISP Públicos Tecnologías de última milla (módems) PC´s Gigabit Test beds Redes Colaborativas vBNS ESNet Nasa DREN I2 I&D patrocinada entre Gobierno Federal y Universidades

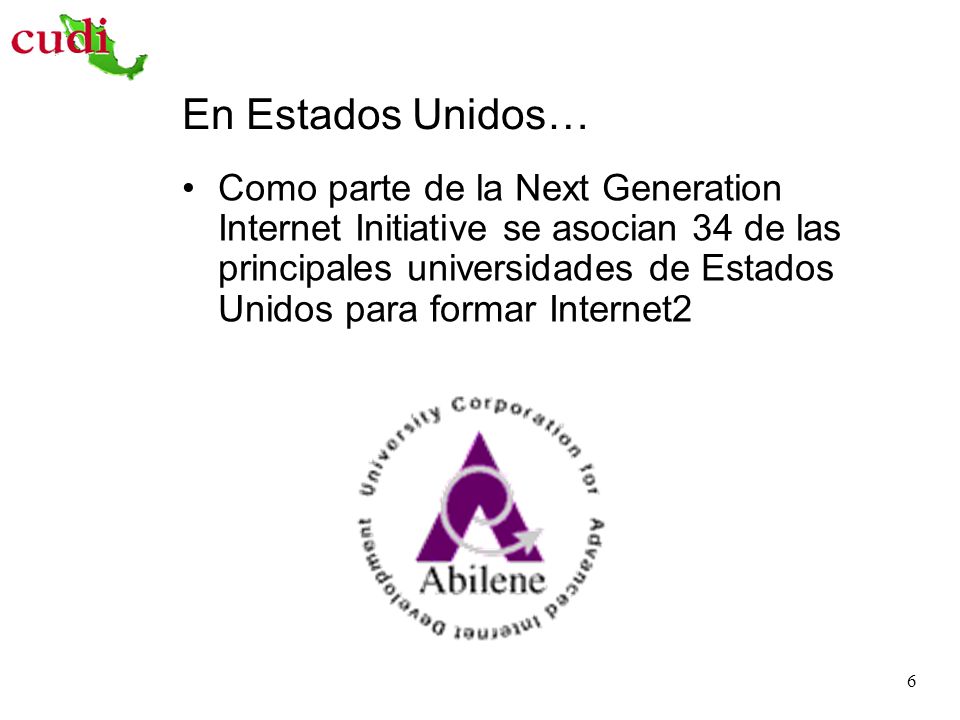

6 En Estados Unidos… Como parte de la Next Generation Internet Initiative se asocian 34 de las principales universidades de Estados Unidos para formar Internet2 6

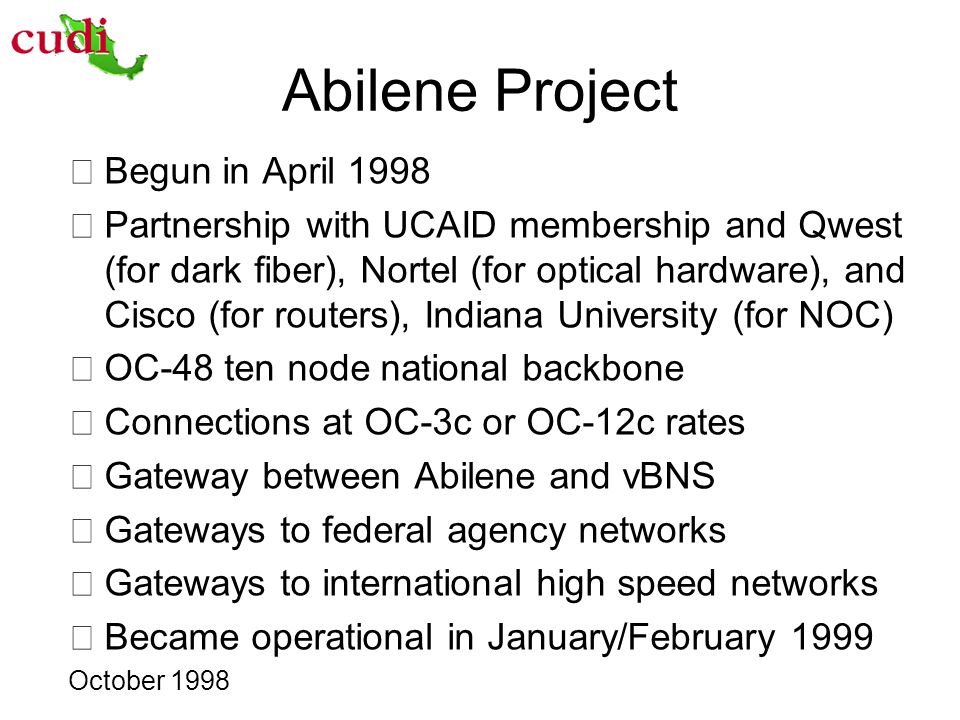

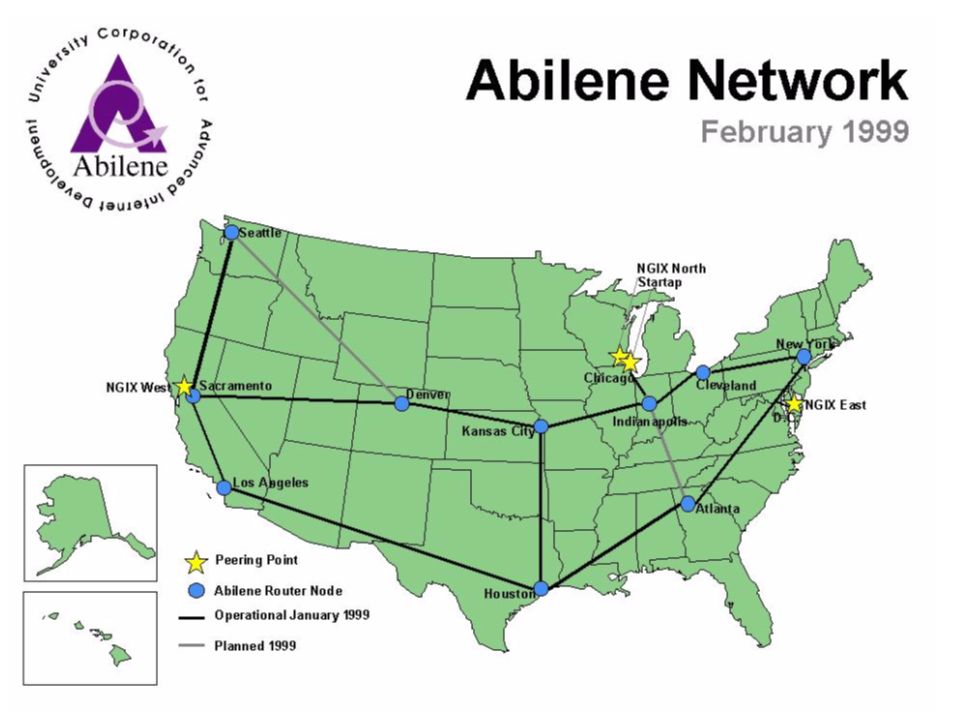

7 Abilene Project  Begun in April 1998  Partnership with UCAID membership and Qwest (for dark fiber), Nortel (for optical hardware), and Cisco (for routers), Indiana University (for NOC)  OC-48 ten node national backbone  Connections at OC-3c or OC-12c rates  Gateway between Abilene and vBNS  Gateways to federal agency networks  Gateways to international high speed networks  Became operational in January/February 1999 October 1998

8

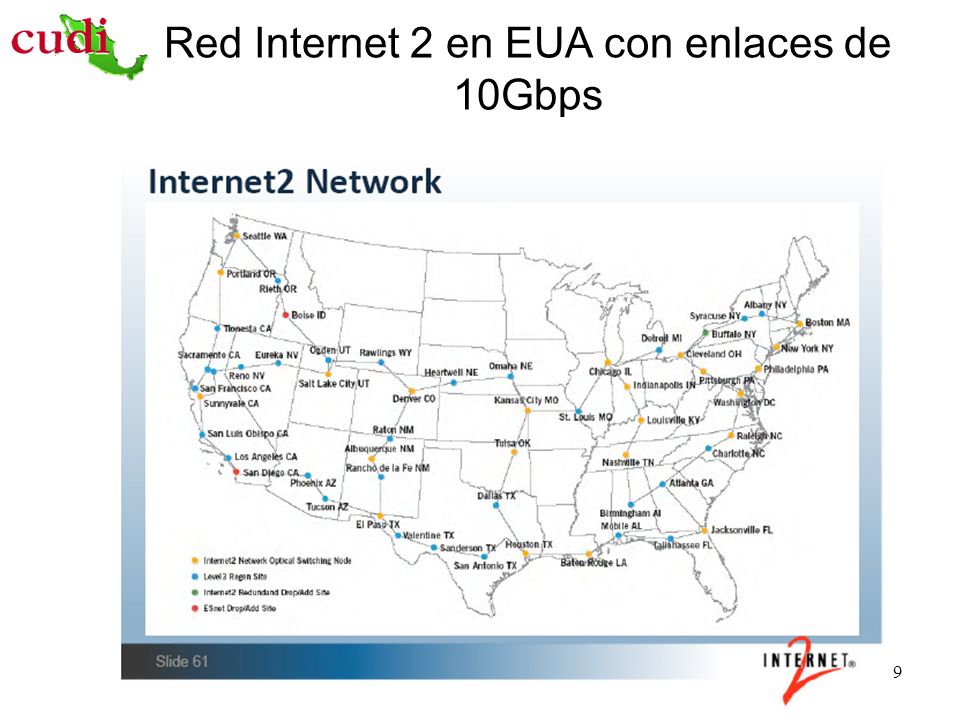

9 Red Internet 2 en EUA con enlaces de 10Gbps 9

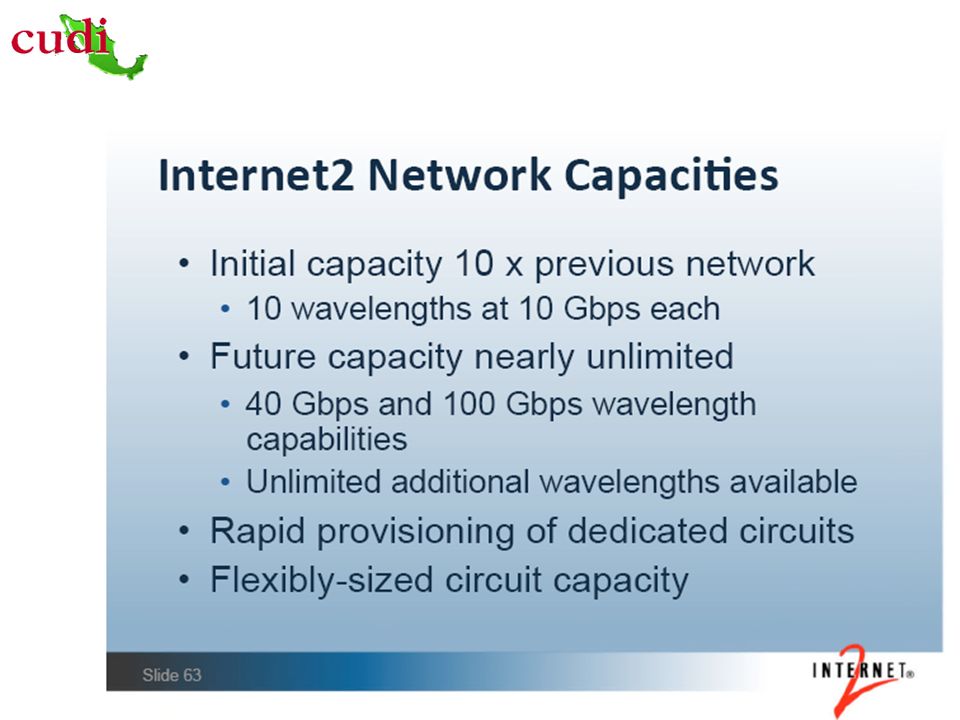

10 10

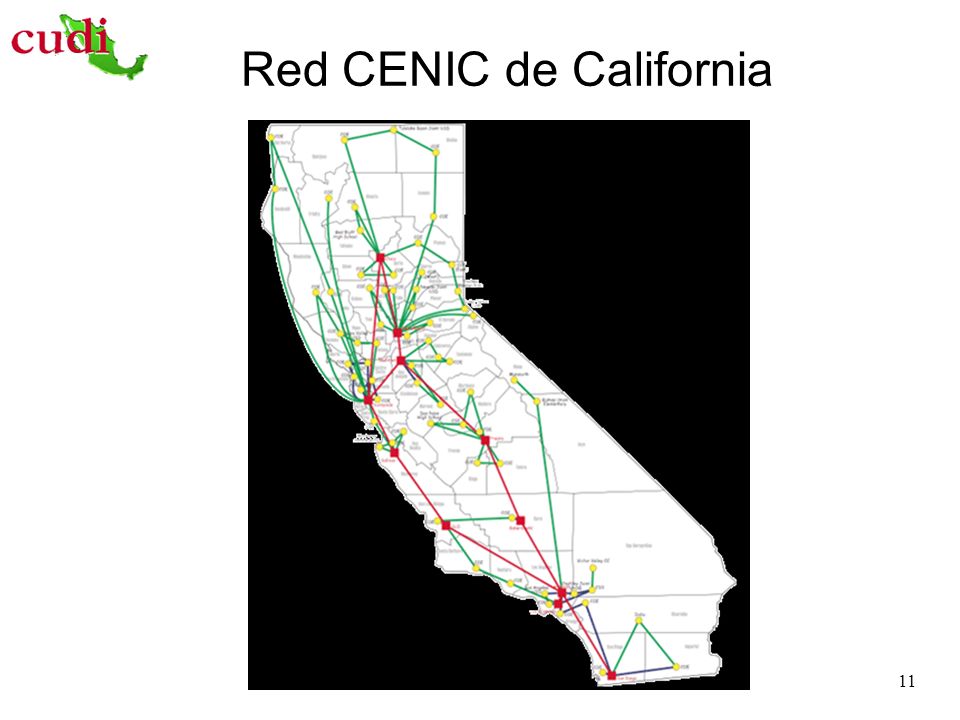

11 11 Red CENIC de California

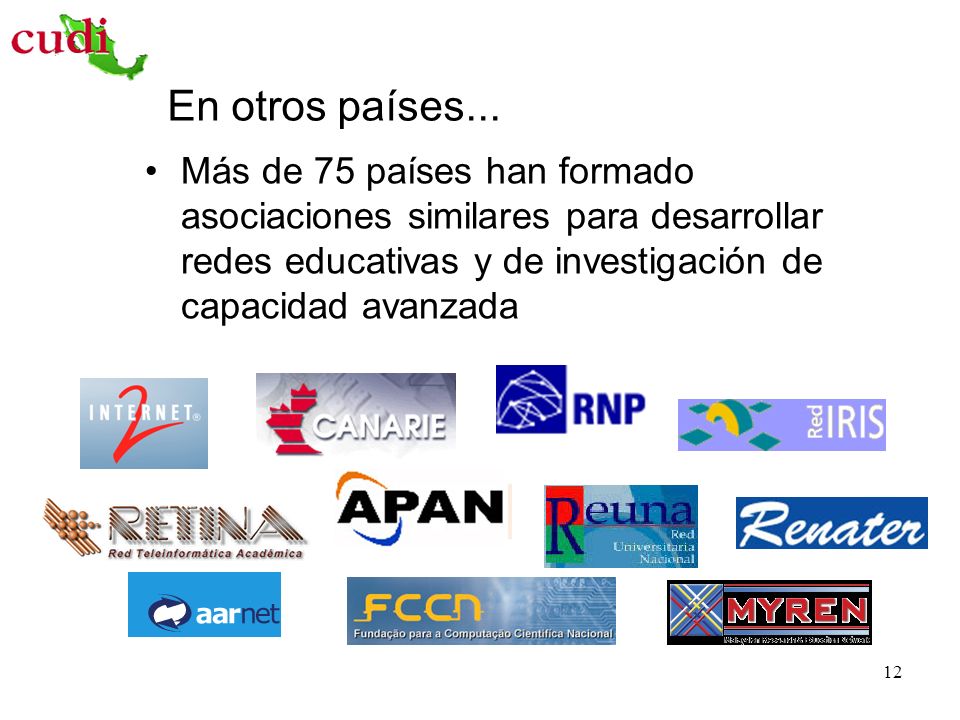

12 En otros países... Más de 75 países han formado asociaciones similares para desarrollar redes educativas y de investigación de capacidad avanzada 12

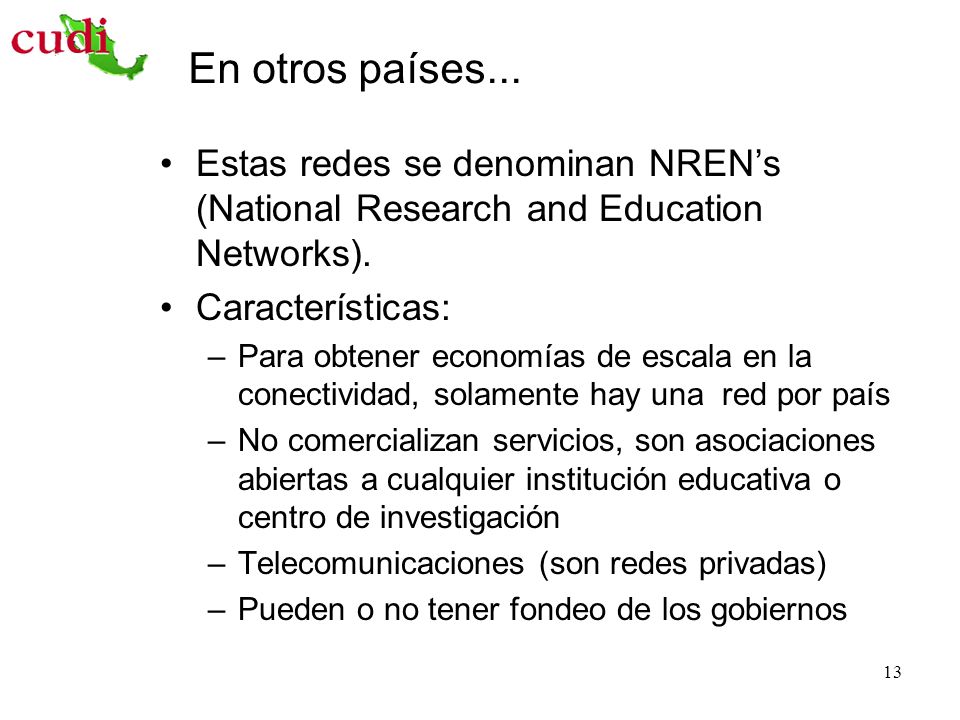

13 En otros países... Estas redes se denominan NREN’s (National Research and Education Networks). Características: –Para obtener economías de escala en la conectividad, solamente hay una red por país –No comercializan servicios, son asociaciones abiertas a cualquier institución educativa o centro de investigación –Telecomunicaciones (son redes privadas) –Pueden o no tener fondeo de los gobiernos 13

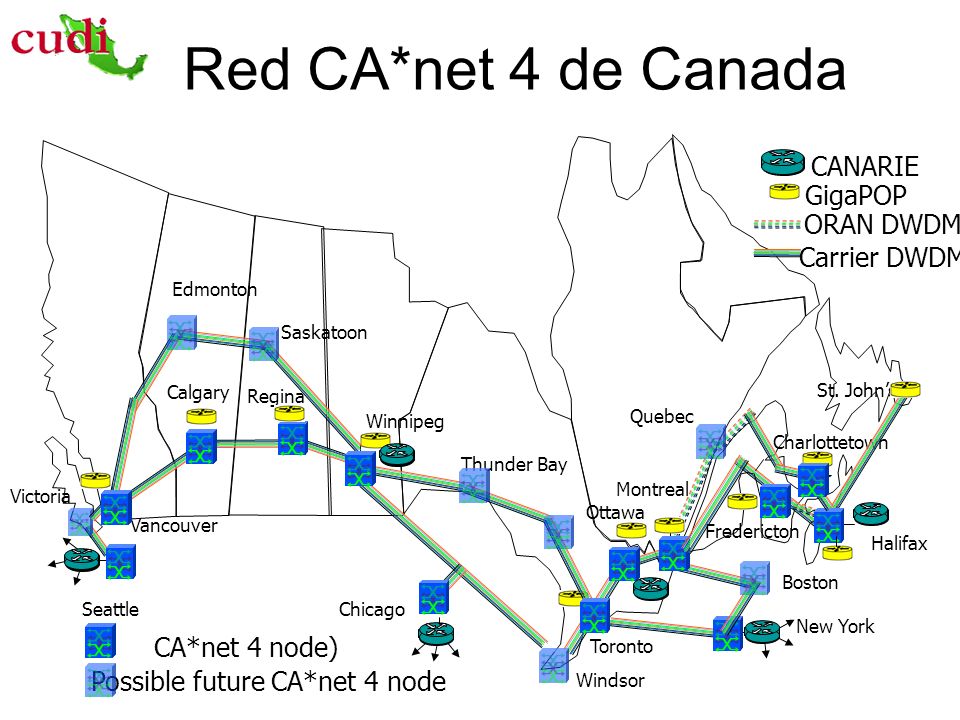

14 Red CA*net 4 de Canada Calgary Regina Winnipeg Ottawa Montreal Toronto Halifax St. John’s Fredericton Charlottetown Chicago Seattle New York CANARIE GigaPOP ORAN DWDM Carrier DWDM Thunder Bay CA*net 4 node) Possible future CA*net 4 node Quebec Windsor Edmonton Saskatoon Victoria Vancouver Boston

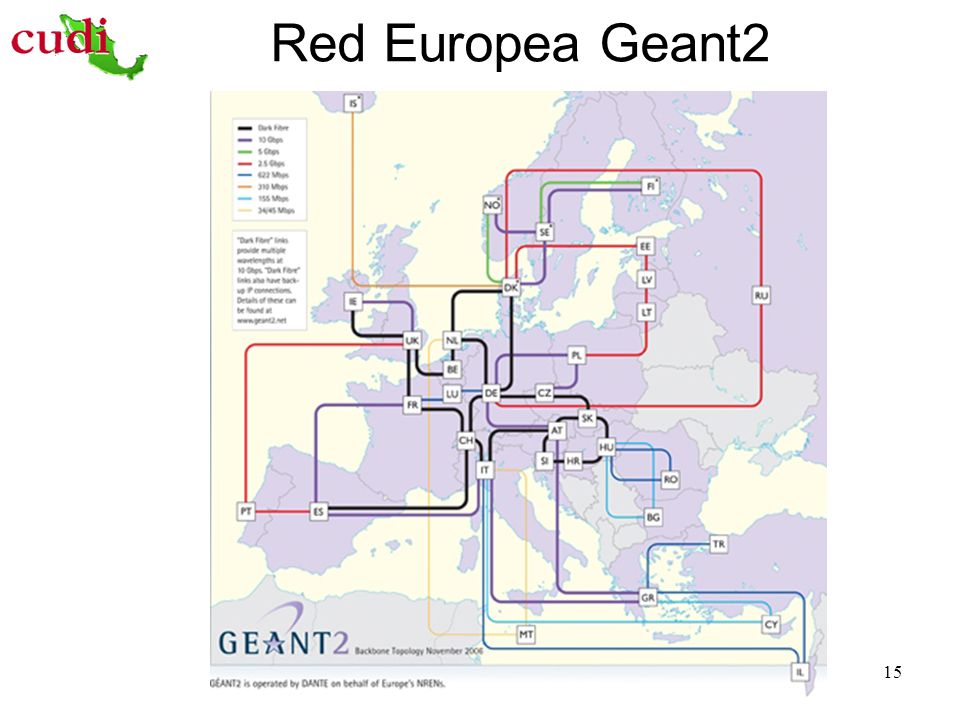

15 15 Red Europea Geant2

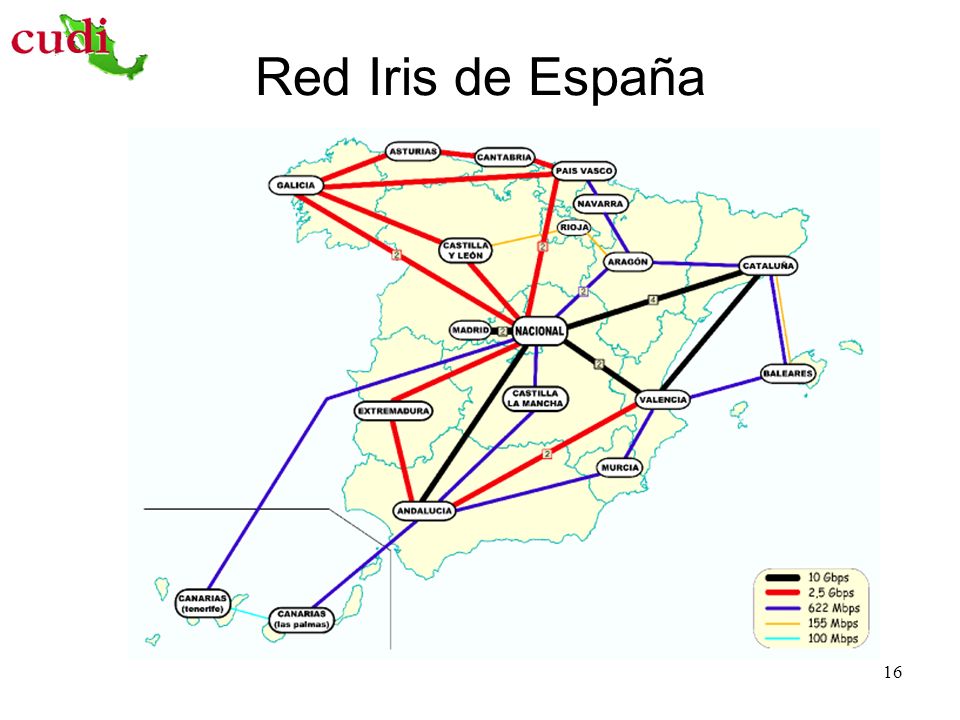

16 Red Iris de España 16

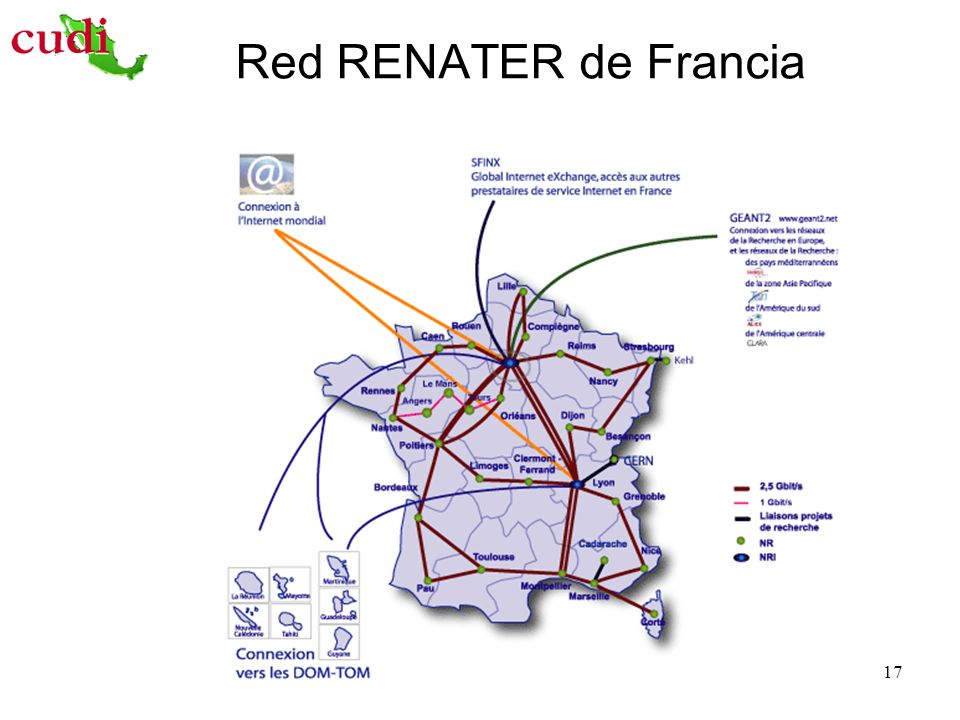

17 Red RENATER de Francia 17

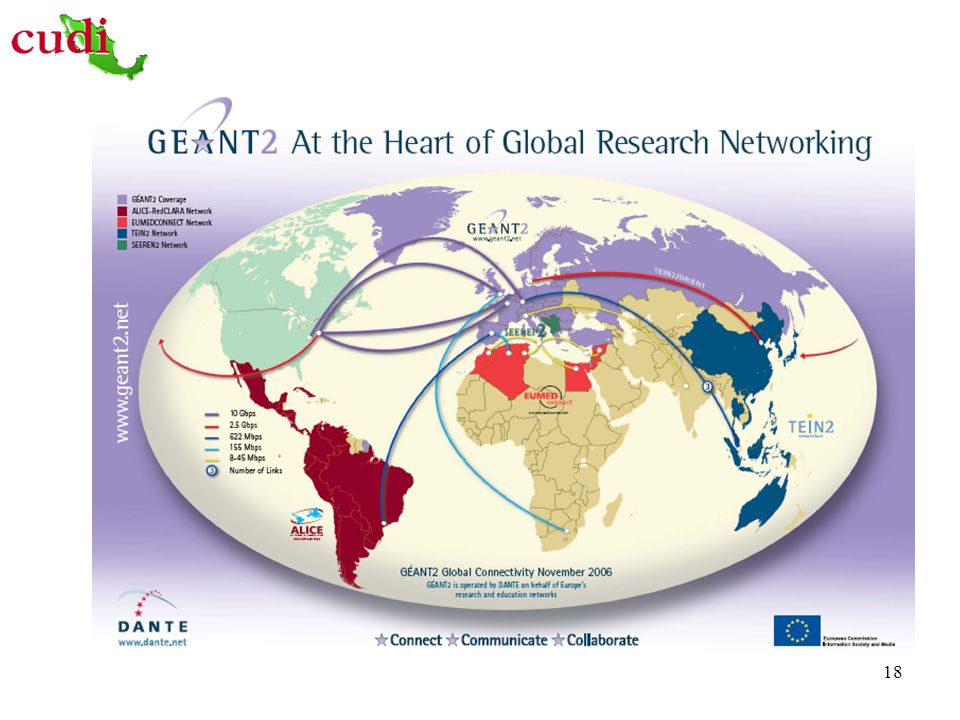

18 18

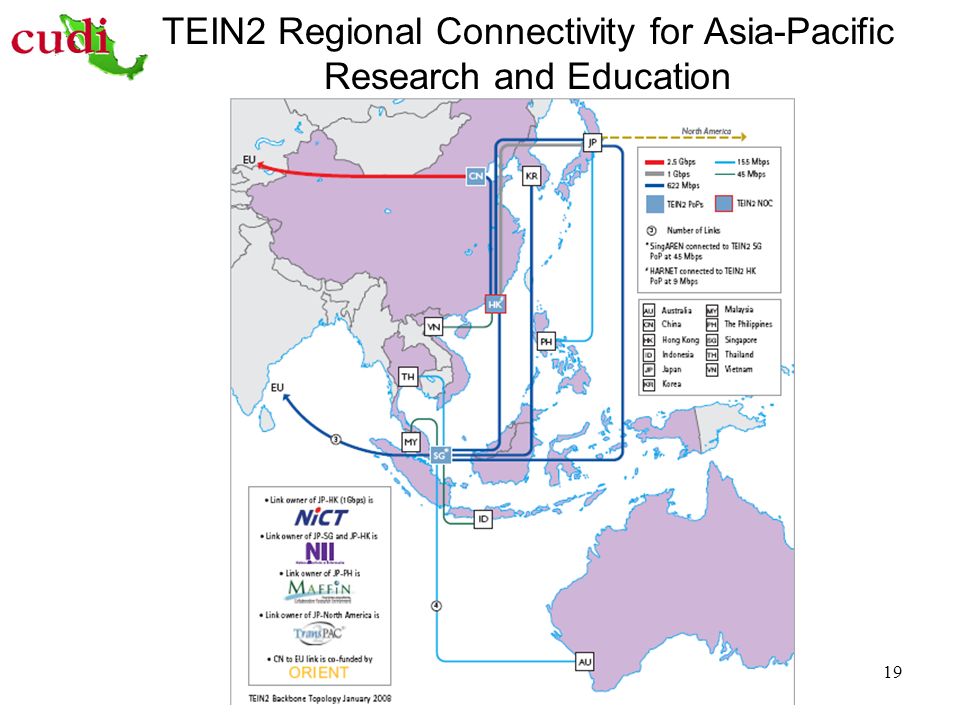

19 TEIN2 Regional Connectivity for Asia-Pacific Research and Education 19

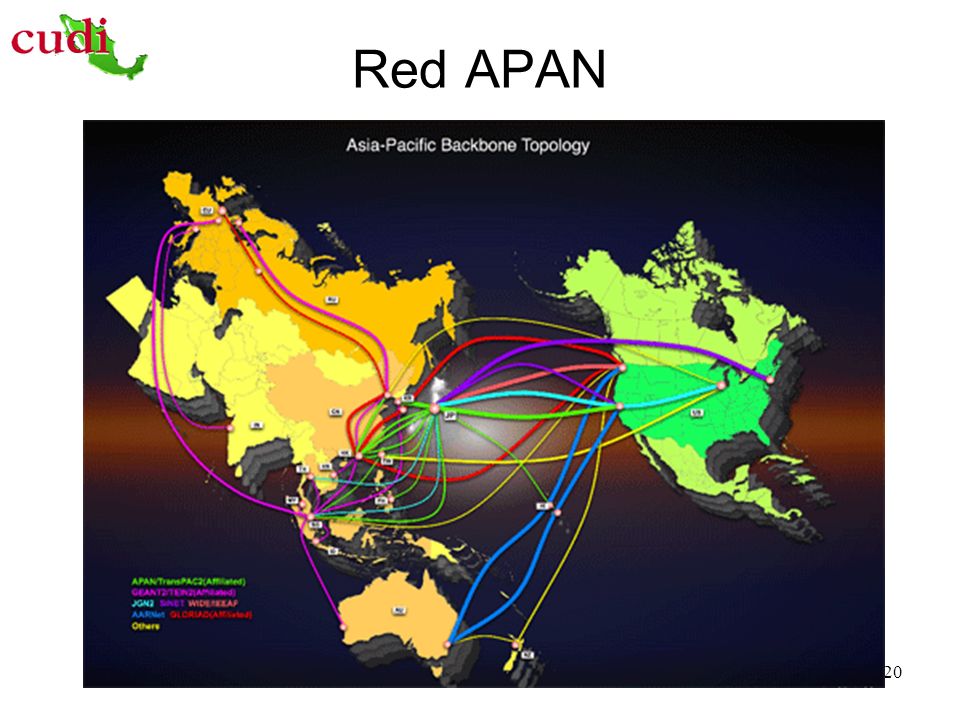

20 Red APAN 20

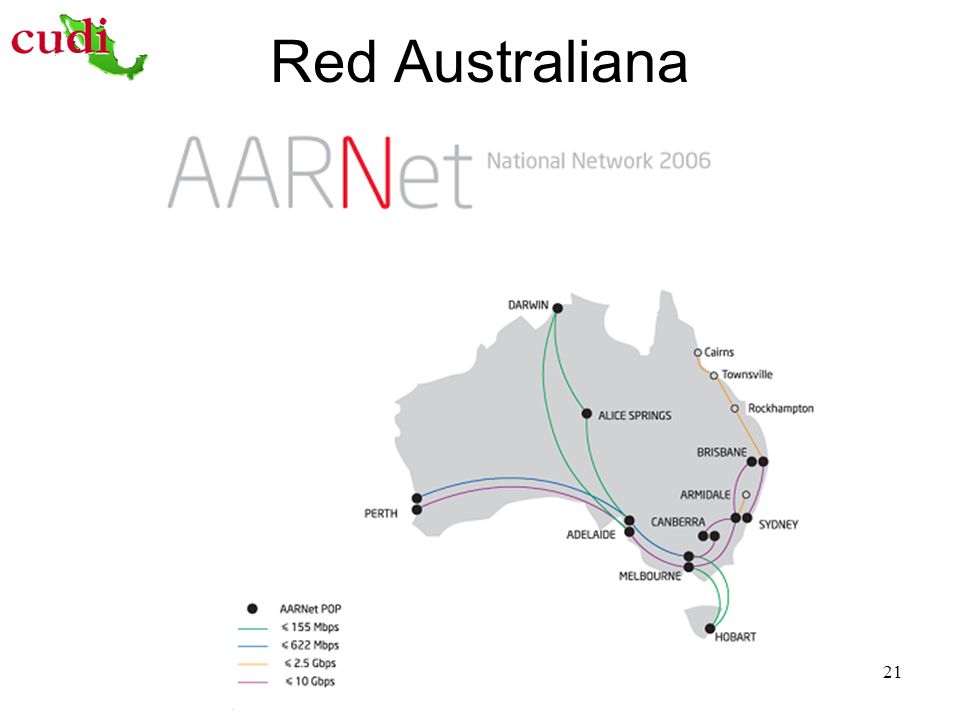

21 Red Australiana 21

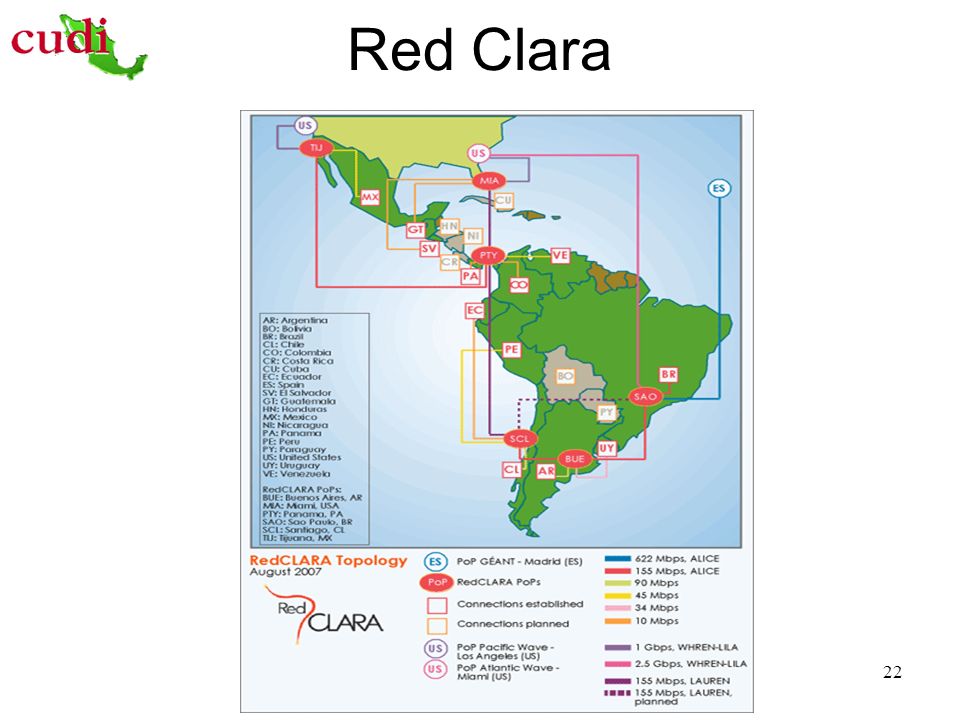

22 Red Clara 22

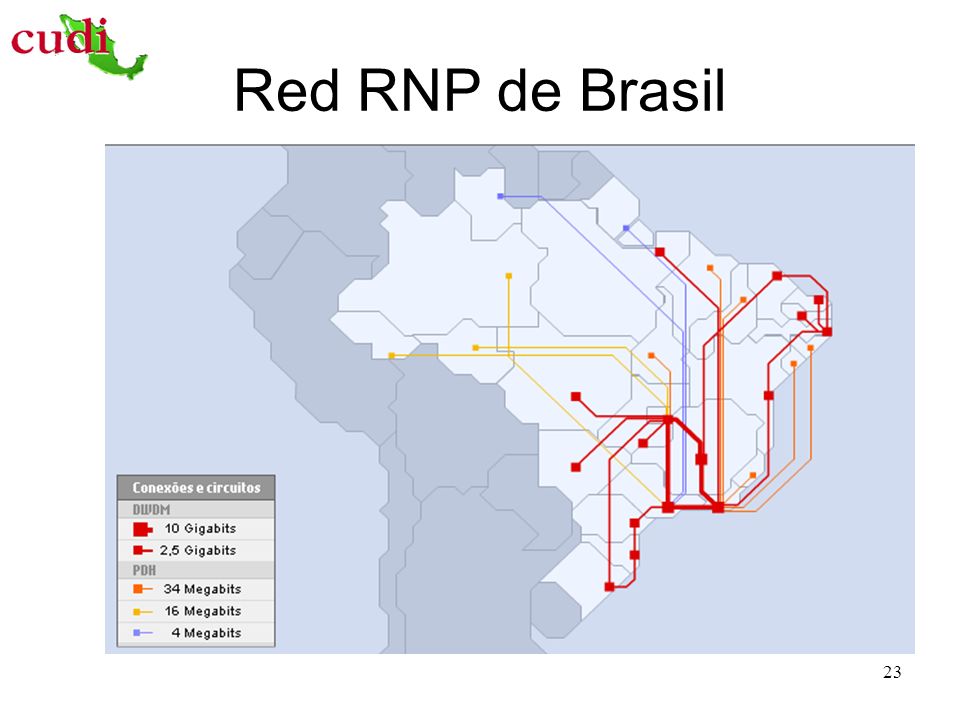

23 Red RNP de Brasil 23

24 2.- Situación Actual de la Red CUDI 24

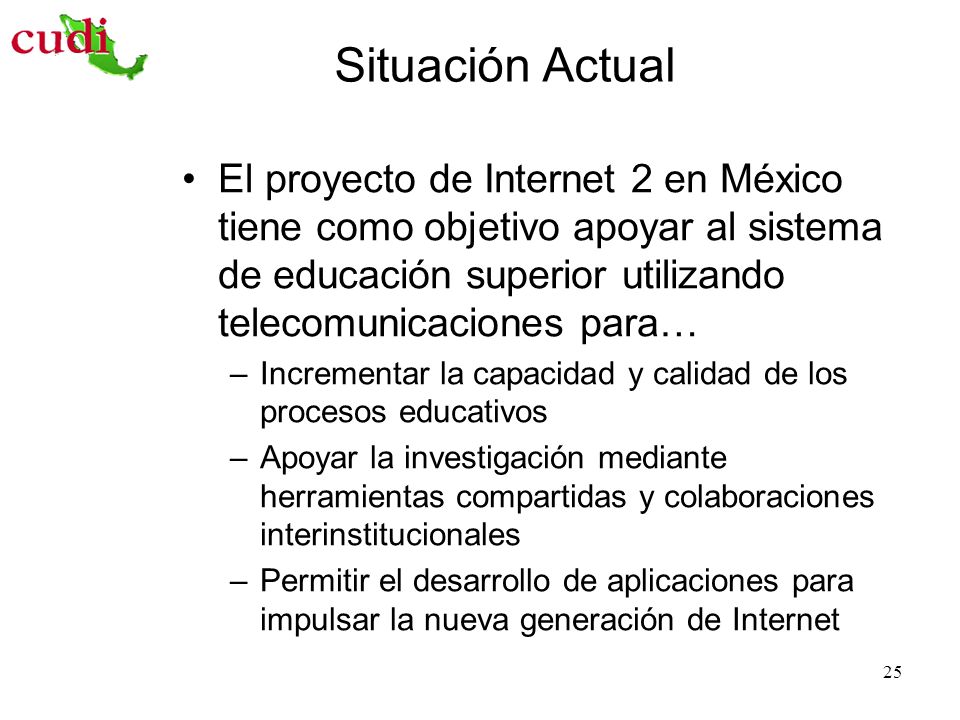

25 El proyecto de Internet 2 en México tiene como objetivo apoyar al sistema de educación superior utilizando telecomunicaciones para… –Incrementar la capacidad y calidad de los procesos educativos –Apoyar la investigación mediante herramientas compartidas y colaboraciones interinstitucionales –Permitir el desarrollo de aplicaciones para impulsar la nueva generación de Internet 25 Situación Actual

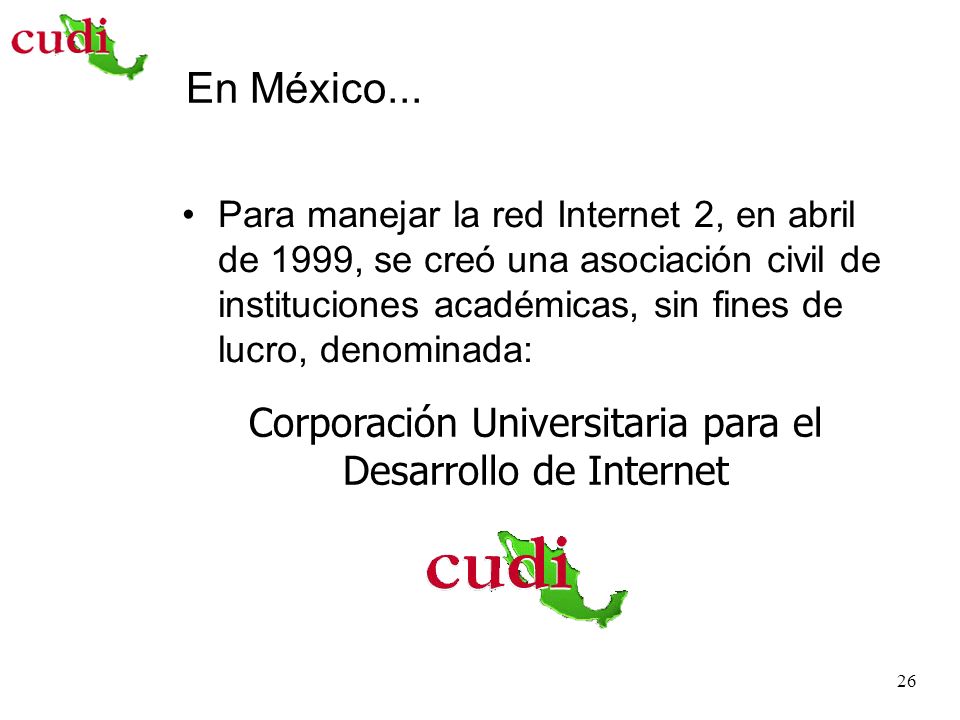

26 En México... Para manejar la red Internet 2, en abril de 1999, se creó una asociación civil de instituciones académicas, sin fines de lucro, denominada: 26 Corporación Universitaria para el Desarrollo de Internet

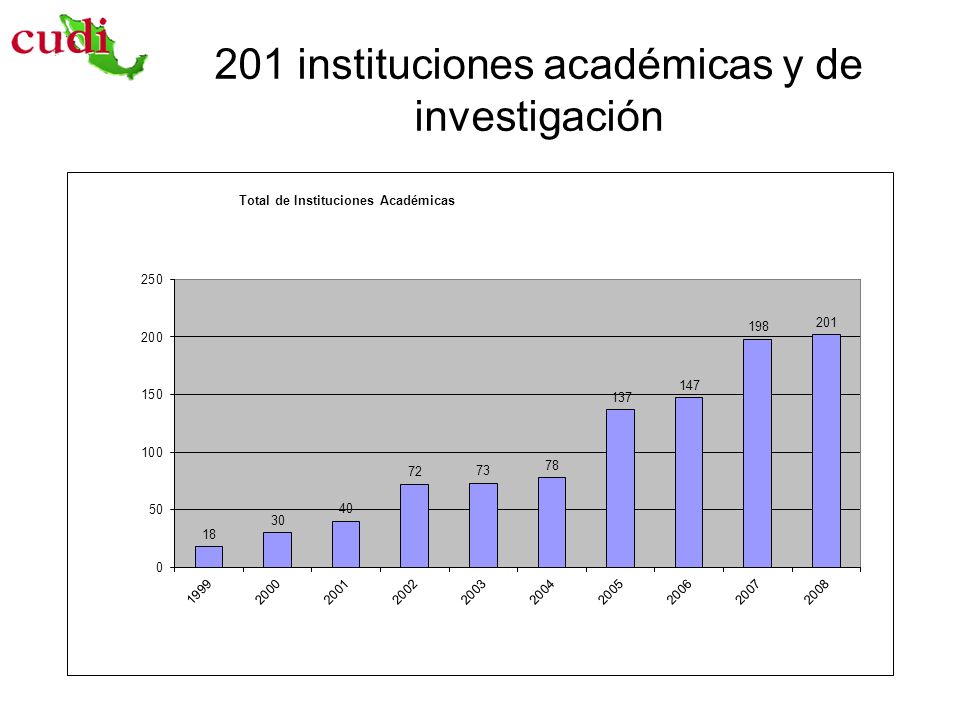

27 201 instituciones académicas y de investigación

28 Las Instituciones miembros de CUDI… Se estima que las universidades miembros de CUDI representan más de 80% de la matrícula del sistema de educación superior nacional Más del 85 % de los centros e institutos de investigación del país están incorporados a CUDI Más del 90% de los Investigadores del SNI laboran en una Institución miembro de CUDI 28

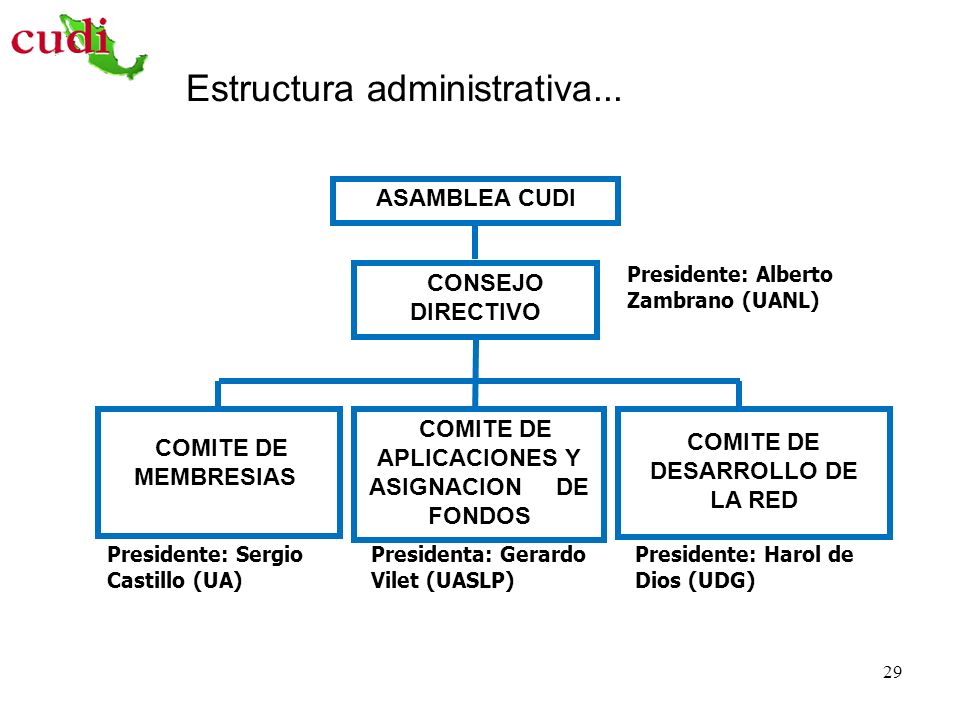

29 Estructura administrativa... 29 ASAMBLEA CUDI CONSEJO DIRECTIVO COMITE DE MEMBRESIAS COMITE DE DESARROLLO DE LA RED COMITE DE APLICACIONES Y ASIGNACION DE FONDOS Presidente: Alberto Zambrano (UANL) Presidente: Sergio Castillo (UA) Presidenta: Gerardo Vilet (UASLP) Presidente: Harol de Dios (UDG)

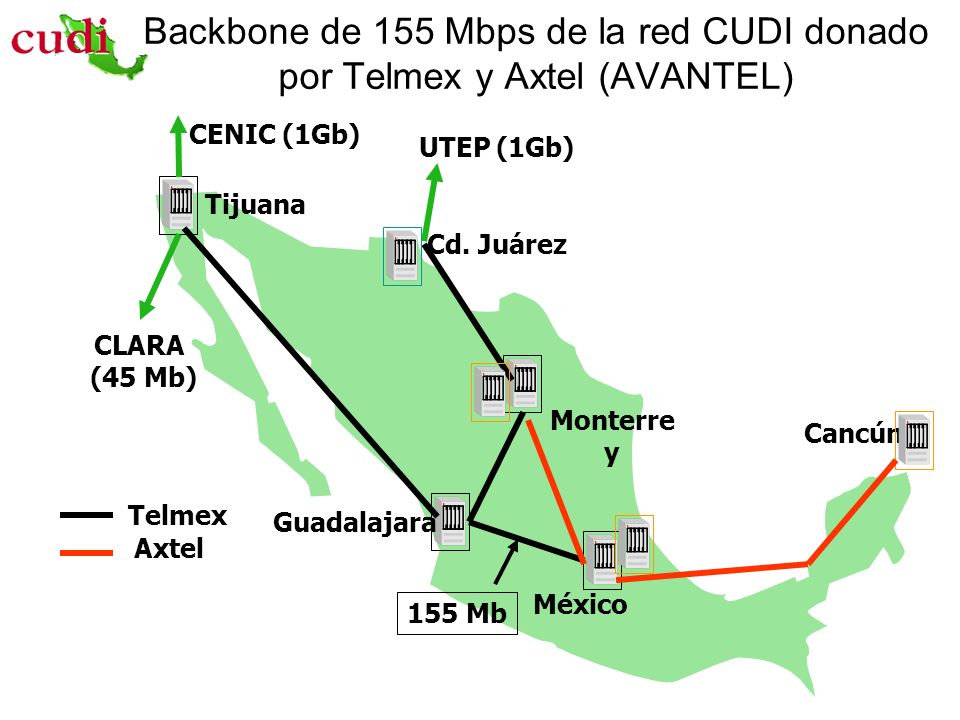

30 Backbone de 155 Mbps de la red CUDI donado por Telmex y Axtel (AVANTEL) Cancún Tijuana CENIC (1Gb) Cd. Juárez México Guadalajara Monterre y CLARA (45 Mb) UTEP (1Gb) Telmex Axtel 155 Mb

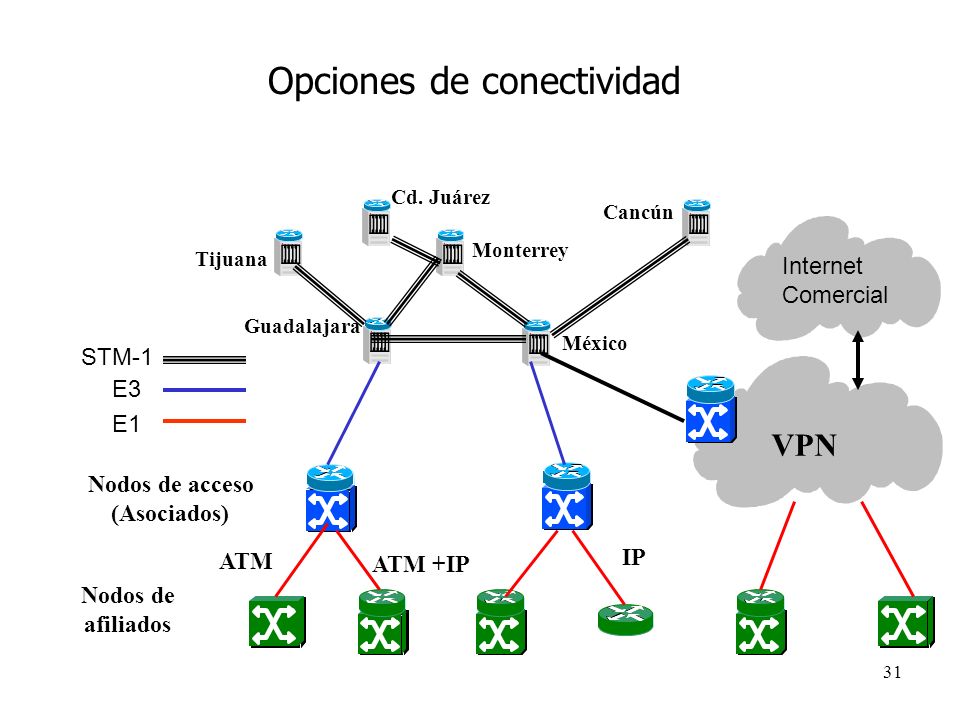

31 31 Nodos de afiliados Nodos de acceso (Asociados) México Guadalajara Monterrey Tijuana ATM ATM +IP IP Cancún Cd. Juárez STM-1 E3 E1 VPN Internet Comercial Opciones de conectividad

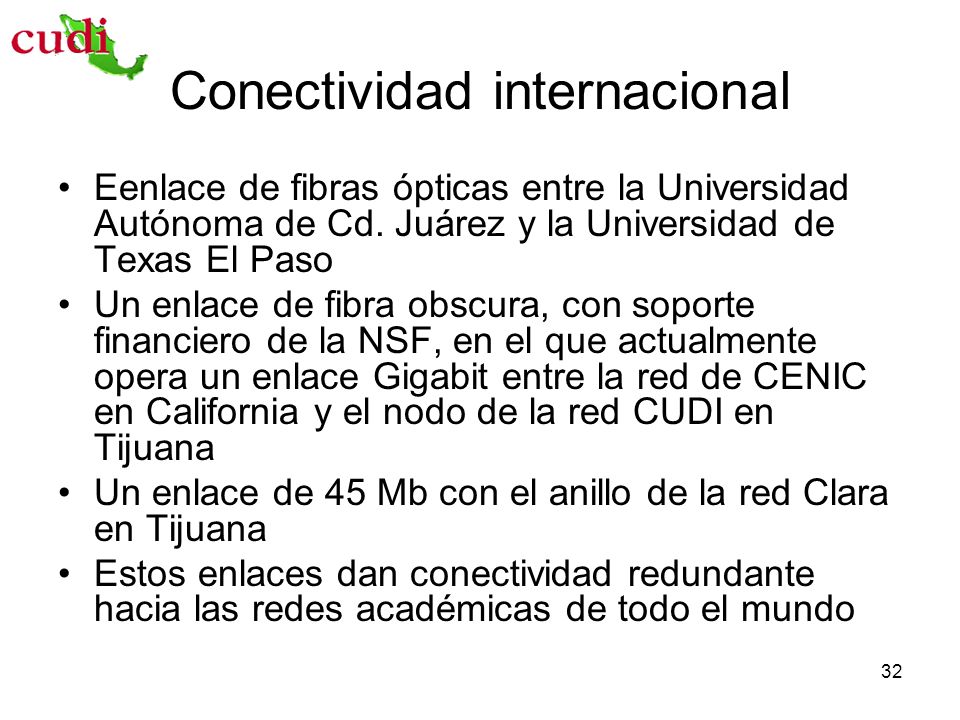

32 32 Conectividad internacional Eenlace de fibras ópticas entre la Universidad Autónoma de Cd. Juárez y la Universidad de Texas El Paso Un enlace de fibra obscura, con soporte financiero de la NSF, en el que actualmente opera un enlace Gigabit entre la red de CENIC en California y el nodo de la red CUDI en Tijuana Un enlace de 45 Mb con el anillo de la red Clara en Tijuana Estos enlaces dan conectividad redundante hacia las redes académicas de todo el mundo

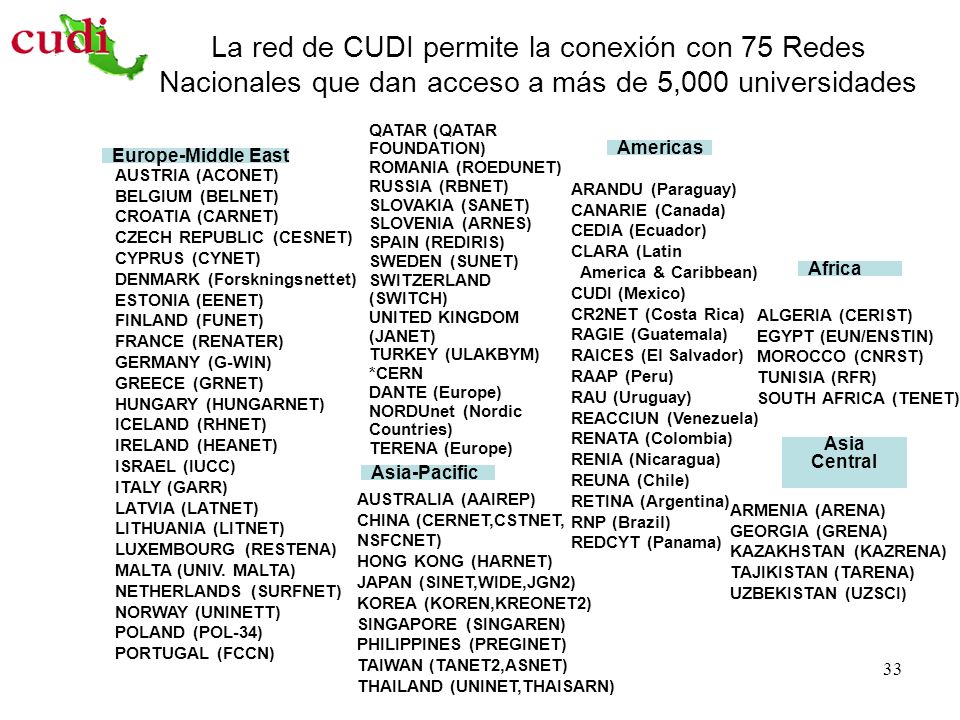

33 La red de CUDI permite la conexión con 75 Redes Nacionales que dan acceso a más de 5,000 universidades 33 Asia-Pacific AUSTRALIA (AAIREP) CHINA (CERNET,CSTNET, NSFCNET) HONG KONG (HARNET) JAPAN (SINET,WIDE,JGN2) KOREA (KOREN,KREONET2) SINGAPORE (SINGAREN) PHILIPPINES (PREGINET) TAIWAN (TANET2,ASNET) THAILAND (UNINET,THAISARN) Americas ARANDU (Paraguay) CANARIE (Canada) CEDIA (Ecuador) CLARA (Latin America & Caribbean) CUDI (Mexico) CR2NET (Costa Rica) RAGIE (Guatemala) RAICES (El Salvador) RAAP (Peru) RAU (Uruguay) REACCIUN (Venezuela) RENATA (Colombia) RENIA (Nicaragua) REUNA (Chile) RETINA (Argentina) RNP (Brazil) REDCYT (Panama) Europe-Middle East AUSTRIA (ACONET) BELGIUM (BELNET) CROATIA (CARNET) CZECH REPUBLIC (CESNET) CYPRUS (CYNET) DENMARK (Forskningsnettet) ESTONIA (EENET) FINLAND (FUNET) FRANCE (RENATER) GERMANY (G-WIN) GREECE (GRNET) HUNGARY (HUNGARNET) ICELAND (RHNET) IRELAND (HEANET) ISRAEL (IUCC) ITALY (GARR) LATVIA (LATNET) LITHUANIA (LITNET) LUXEMBOURG (RESTENA) MALTA (UNIV. MALTA) NETHERLANDS (SURFNET) NORWAY (UNINETT) POLAND (POL-34) PORTUGAL (FCCN) Asia Central ARMENIA (ARENA) GEORGIA (GRENA) KAZAKHSTAN (KAZRENA) TAJIKISTAN (TARENA) UZBEKISTAN (UZSCI) QATAR (QATAR FOUNDATION) ROMANIA (ROEDUNET) RUSSIA (RBNET) SLOVAKIA (SANET) SLOVENIA (ARNES) SPAIN (REDIRIS) SWEDEN (SUNET) SWITZERLAND (SWITCH) UNITED KINGDOM (JANET) TURKEY (ULAKBYM) *CERN DANTE (Europe) NORDUnet (Nordic Countries) TERENA (Europe) Africa ALGERIA (CERIST) EGYPT (EUN/ENSTIN) MOROCCO (CNRST) TUNISIA (RFR) SOUTH AFRICA (TENET)

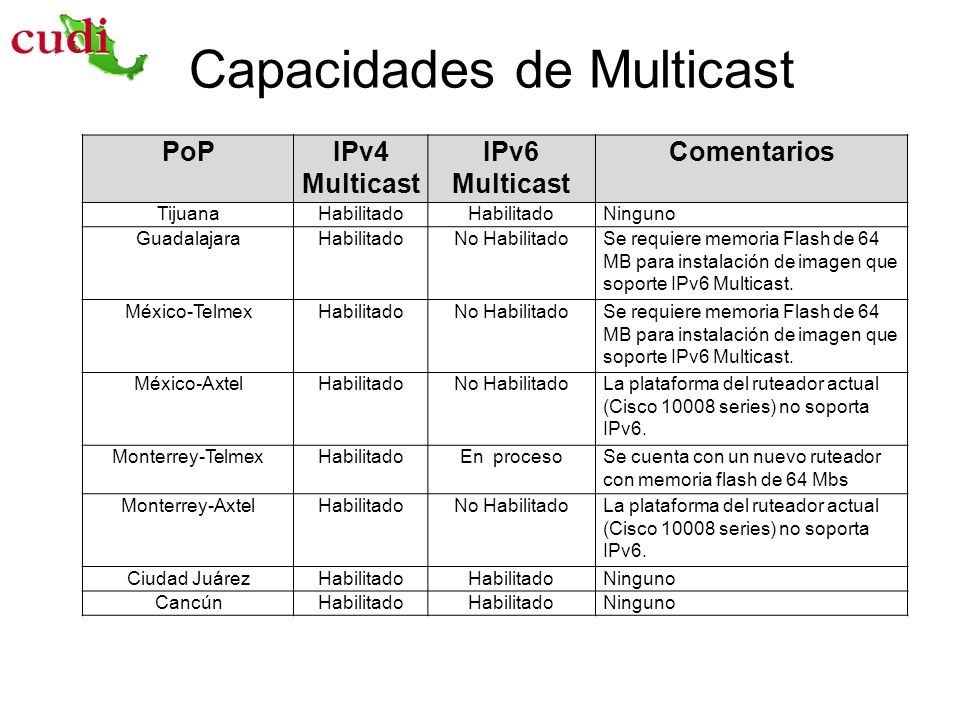

34 Capacidades de Multicast PoPIPv4 Multicast IPv6 Multicast Comentarios TijuanaHabilitado Ninguno GuadalajaraHabilitadoNo HabilitadoSe requiere memoria Flash de 64 MB para instalación de imagen que soporte IPv6 Multicast. México-TelmexHabilitadoNo HabilitadoSe requiere memoria Flash de 64 MB para instalación de imagen que soporte IPv6 Multicast. México-AxtelHabilitadoNo HabilitadoLa plataforma del ruteador actual (Cisco 10008 series) no soporta IPv6. Monterrey-TelmexHabilitadoEn procesoSe cuenta con un nuevo ruteador con memoria flash de 64 Mbs Monterrey-AxtelHabilitadoNo HabilitadoLa plataforma del ruteador actual (Cisco 10008 series) no soporta IPv6. Ciudad JuárezHabilitado Ninguno CancúnHabilitado Ninguno

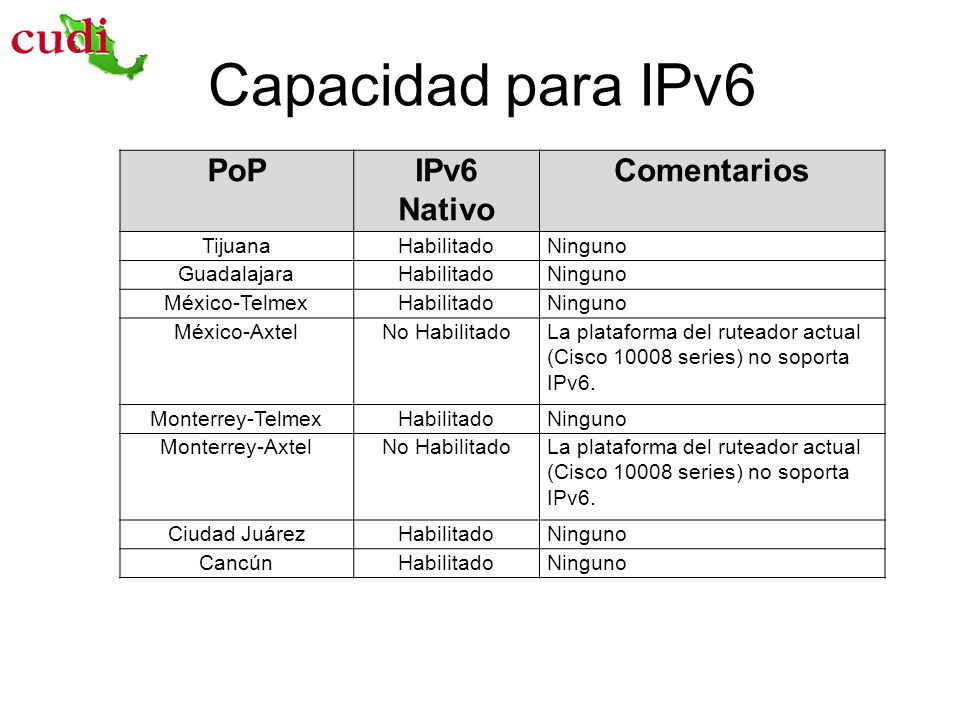

35 Capacidad para IPv6 PoPIPv6 Nativo Comentarios TijuanaHabilitadoNinguno GuadalajaraHabilitadoNinguno México-TelmexHabilitadoNinguno México-AxtelNo HabilitadoLa plataforma del ruteador actual (Cisco 10008 series) no soporta IPv6. Monterrey-TelmexHabilitadoNinguno Monterrey-AxtelNo HabilitadoLa plataforma del ruteador actual (Cisco 10008 series) no soporta IPv6. Ciudad JuárezHabilitadoNinguno CancúnHabilitadoNinguno

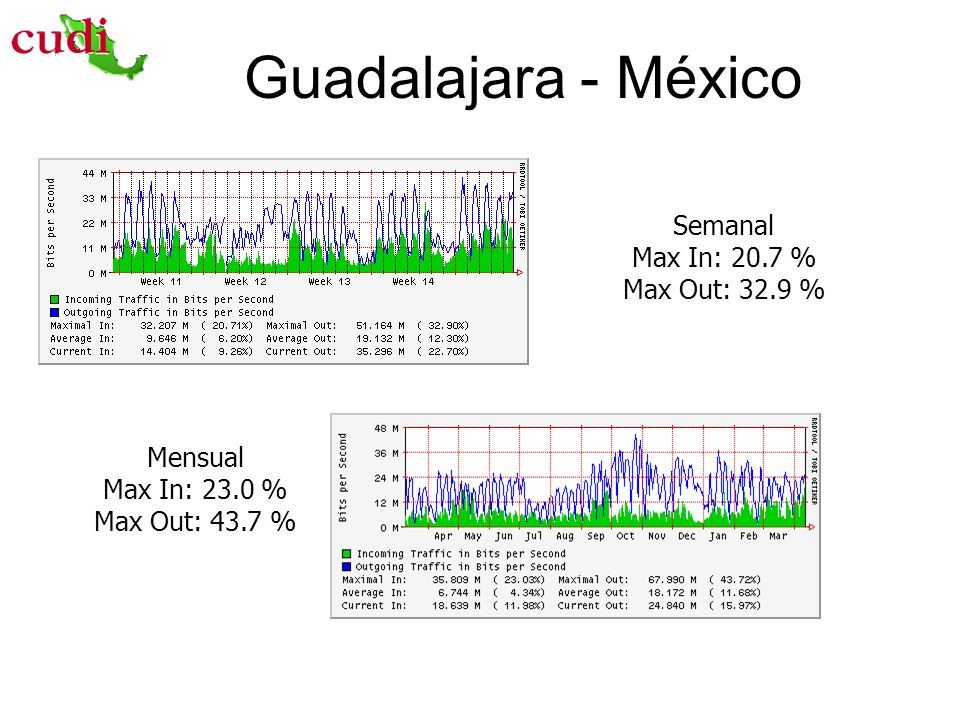

36 Guadalajara - México Semanal Max In: 20.7 % Max Out: 32.9 % Mensual Max In: 23.0 % Max Out: 43.7 %

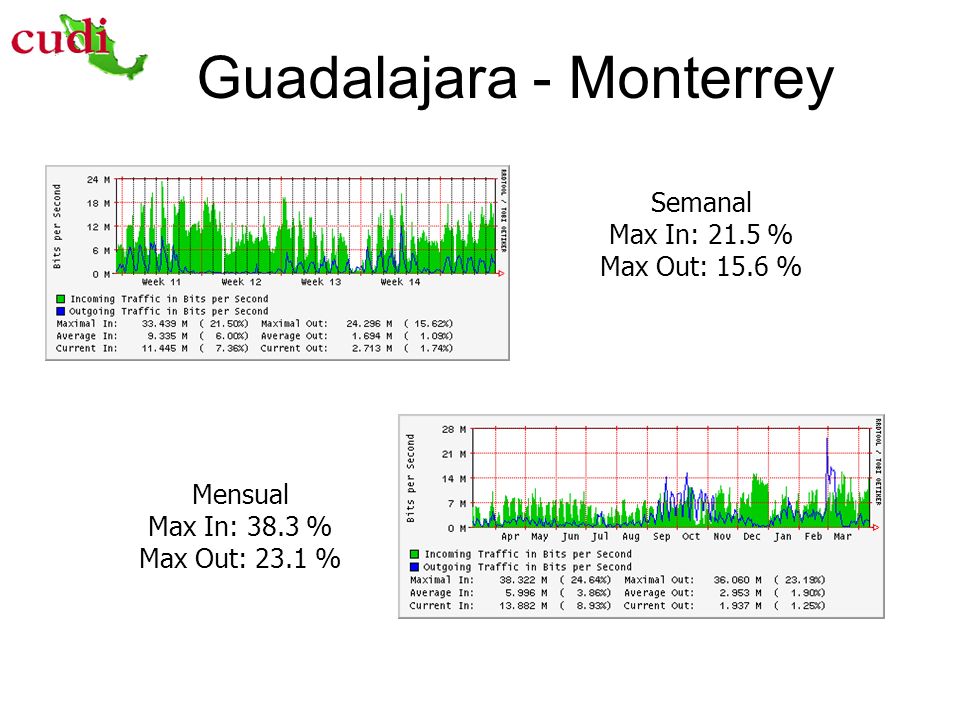

37 Guadalajara - Monterrey Semanal Max In: 21.5 % Max Out: 15.6 % Mensual Max In: 38.3 % Max Out: 23.1 %

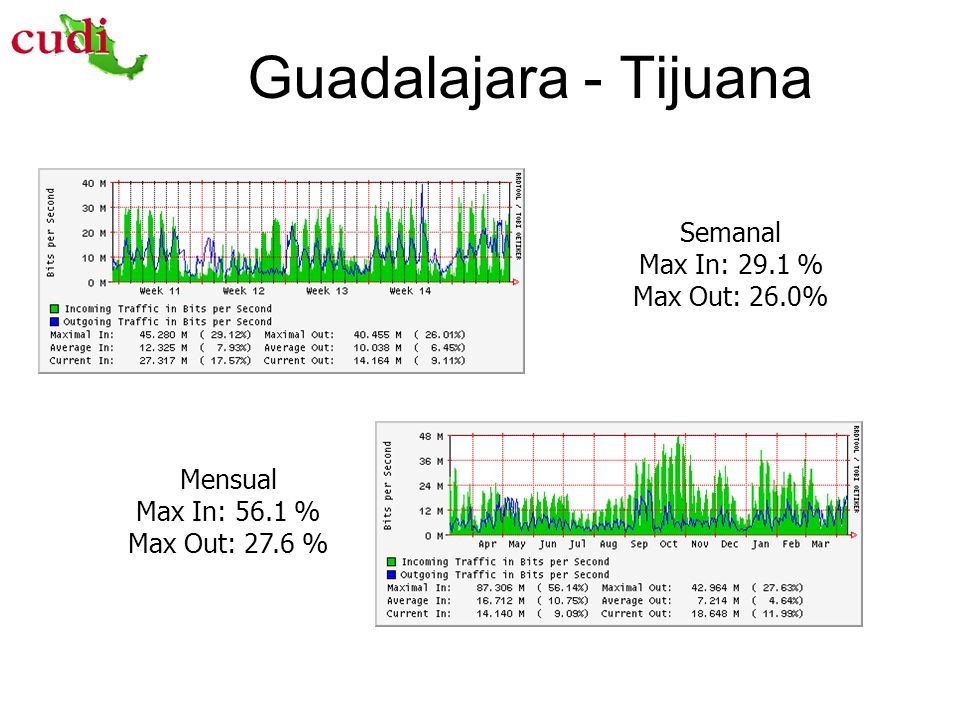

38 Guadalajara - Tijuana Mensual Max In: 56.1 % Max Out: 27.6 % Semanal Max In: 29.1 % Max Out: 26.0%

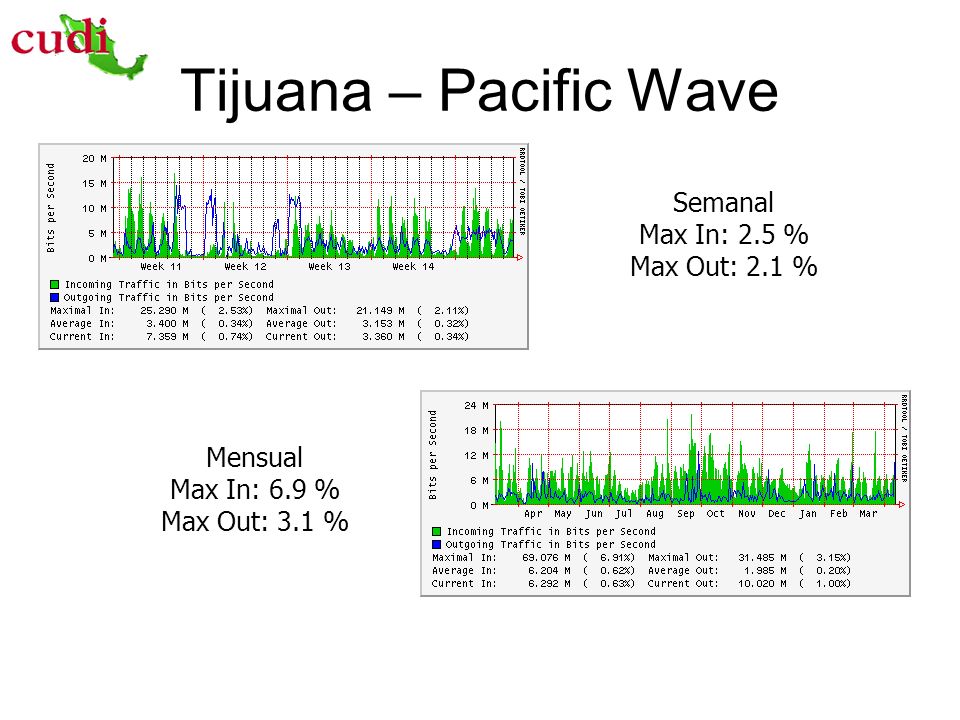

39 Tijuana – Pacific Wave Semanal Max In: 2.5 % Max Out: 2.1 % Mensual Max In: 6.9 % Max Out: 3.1 %

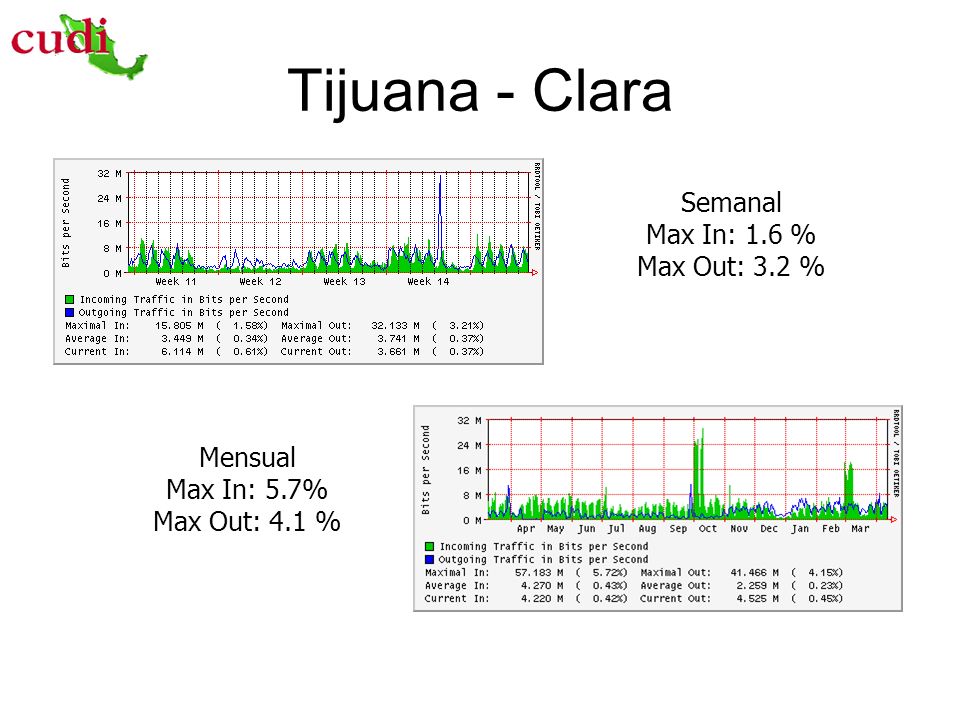

40 Tijuana - Clara Semanal Max In: 1.6 % Max Out: 3.2 % Mensual Max In: 5.7% Max Out: 4.1 %

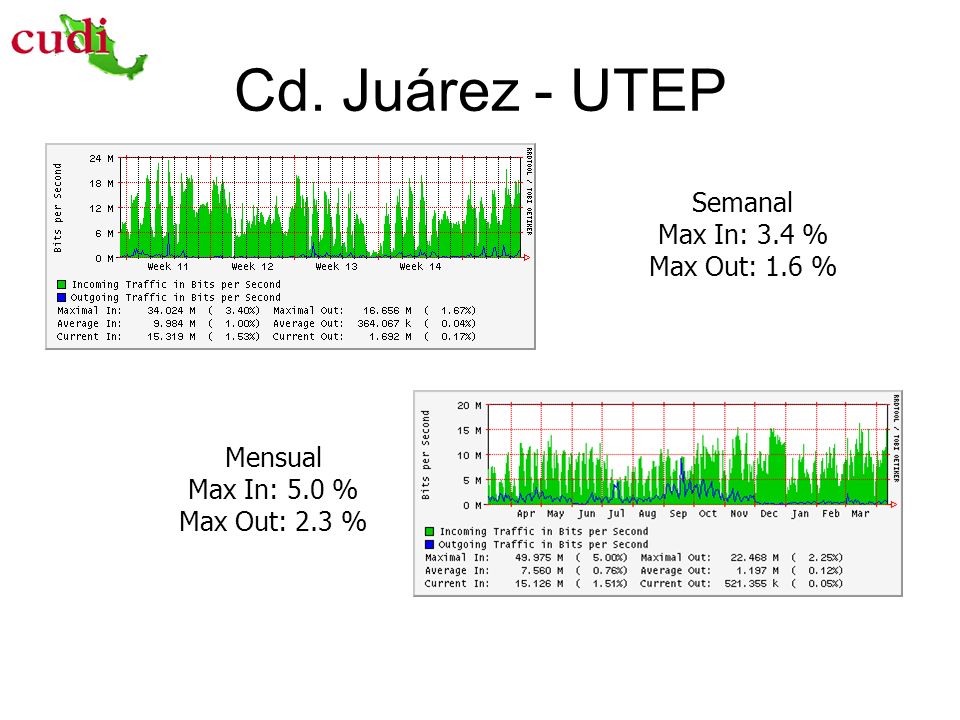

41 Cd. Juárez - UTEP Semanal Max In: 3.4 % Max Out: 1.6 % Mensual Max In: 5.0 % Max Out: 2.3 %

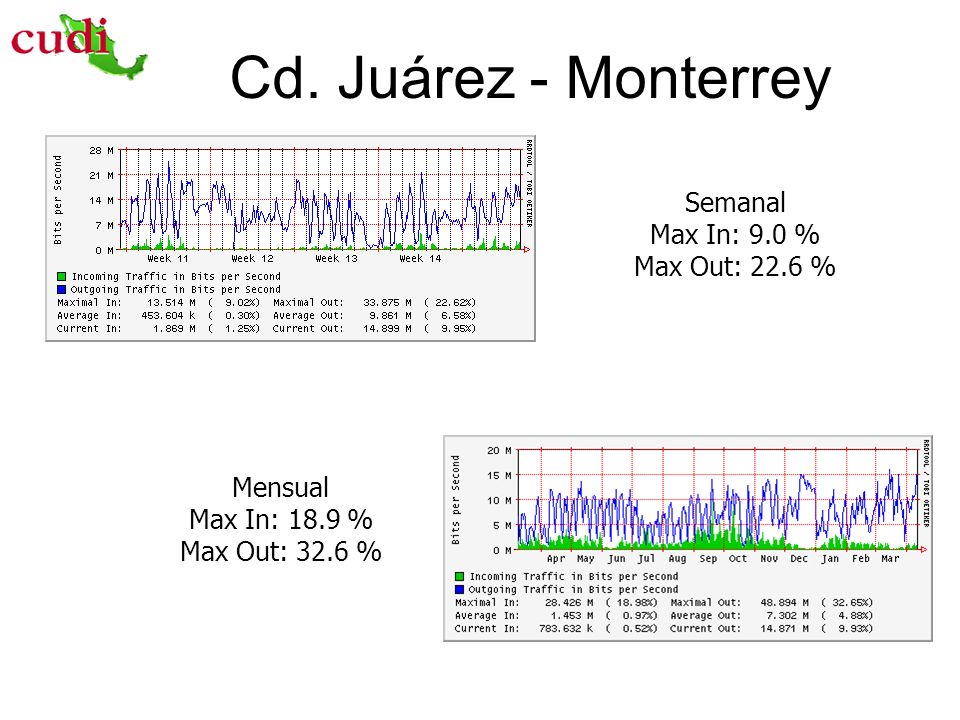

42 Cd. Juárez - Monterrey Semanal Max In: 9.0 % Max Out: 22.6 % Mensual Max In: 18.9 % Max Out: 32.6 %

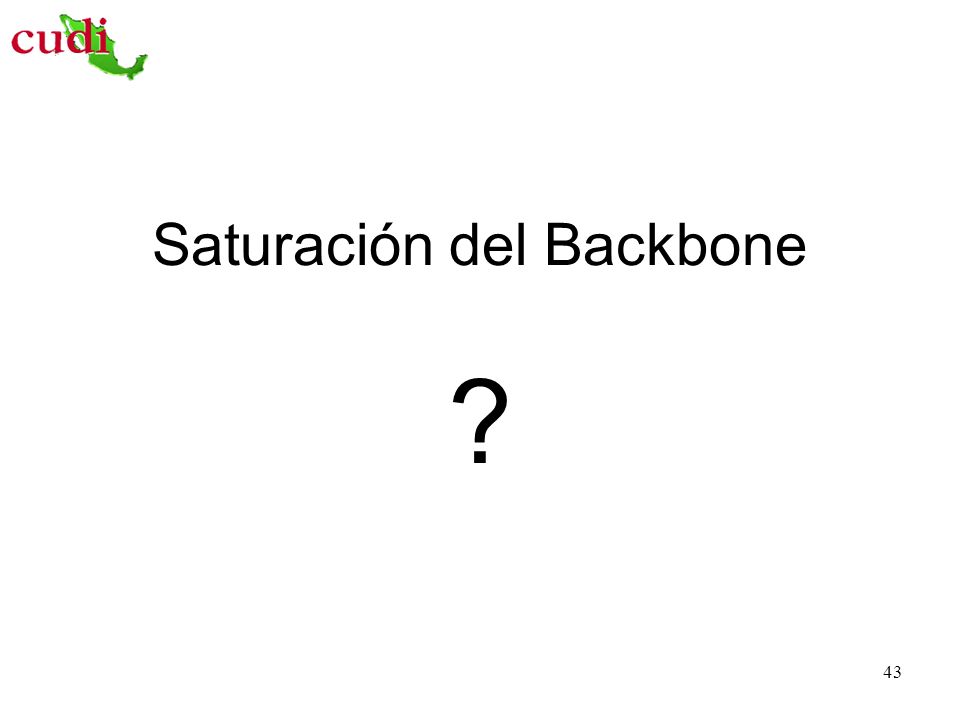

43 Saturación del Backbone ? 43

44 3.- Aplicaciones que requieren un gran ancho de banda 44

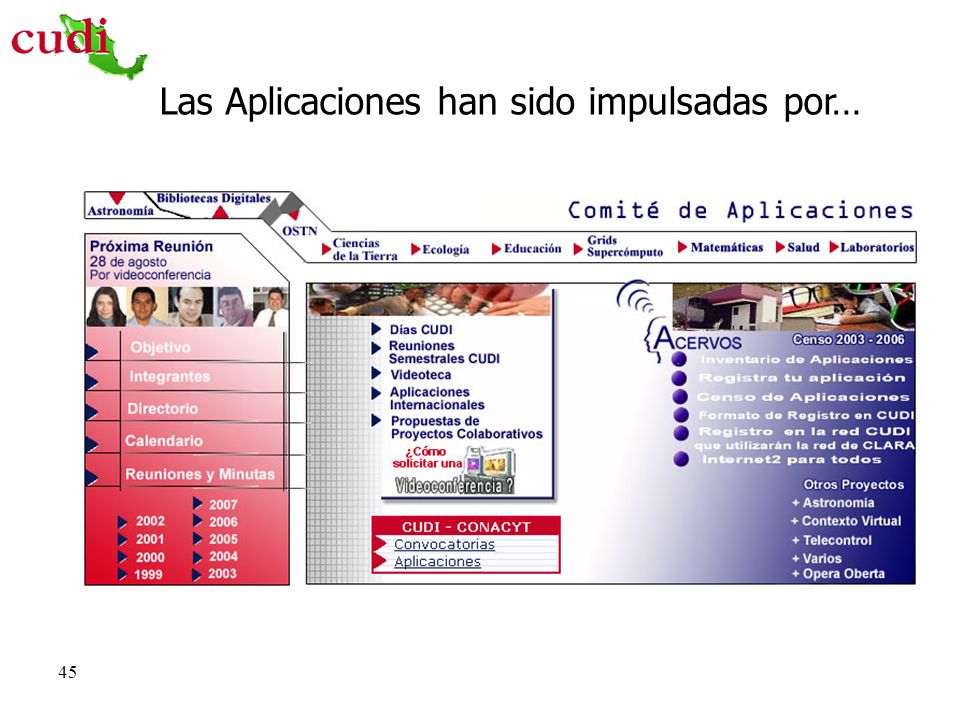

45 45 Las Aplicaciones han sido impulsadas por…

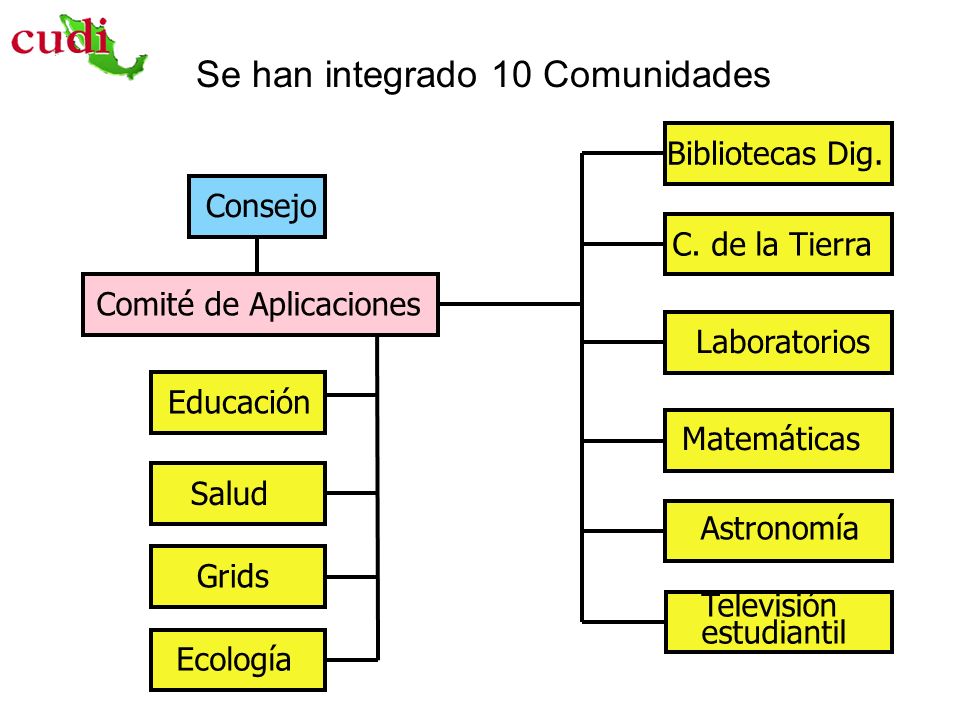

46 46 Se han integrado 10 Comunidades Consejo Comité de Aplicaciones Astronomía Matemáticas Laboratorios Bibliotecas Dig. C. de la Tierra Educación Grids Salud Televisión estudiantil Ecología

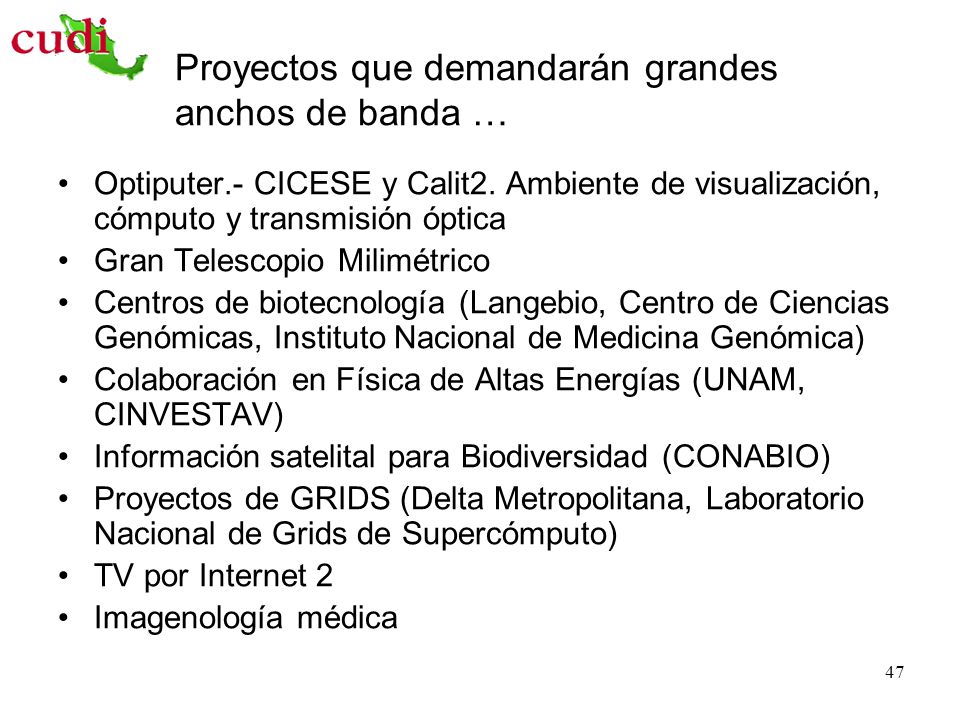

47 47 Proyectos que demandarán grandes anchos de banda … Optiputer.- CICESE y Calit2. Ambiente de visualización, cómputo y transmisión óptica Gran Telescopio Milimétrico Centros de biotecnología (Langebio, Centro de Ciencias Genómicas, Instituto Nacional de Medicina Genómica) Colaboración en Física de Altas Energías (UNAM, CINVESTAV) Información satelital para Biodiversidad (CONABIO) Proyectos de GRIDS (Delta Metropolitana, Laboratorio Nacional de Grids de Supercómputo) TV por Internet 2 Imagenología médica

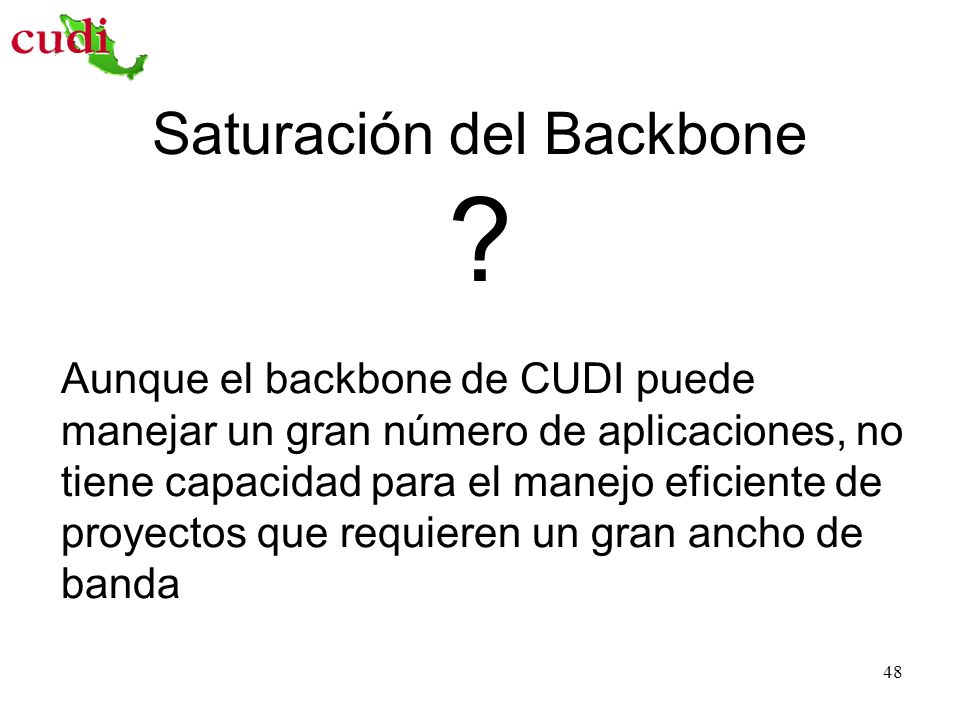

48 Saturación del Backbone ? 48 Aunque el backbone de CUDI puede manejar un gran número de aplicaciones, no tiene capacidad para el manejo eficiente de proyectos que requieren un gran ancho de banda

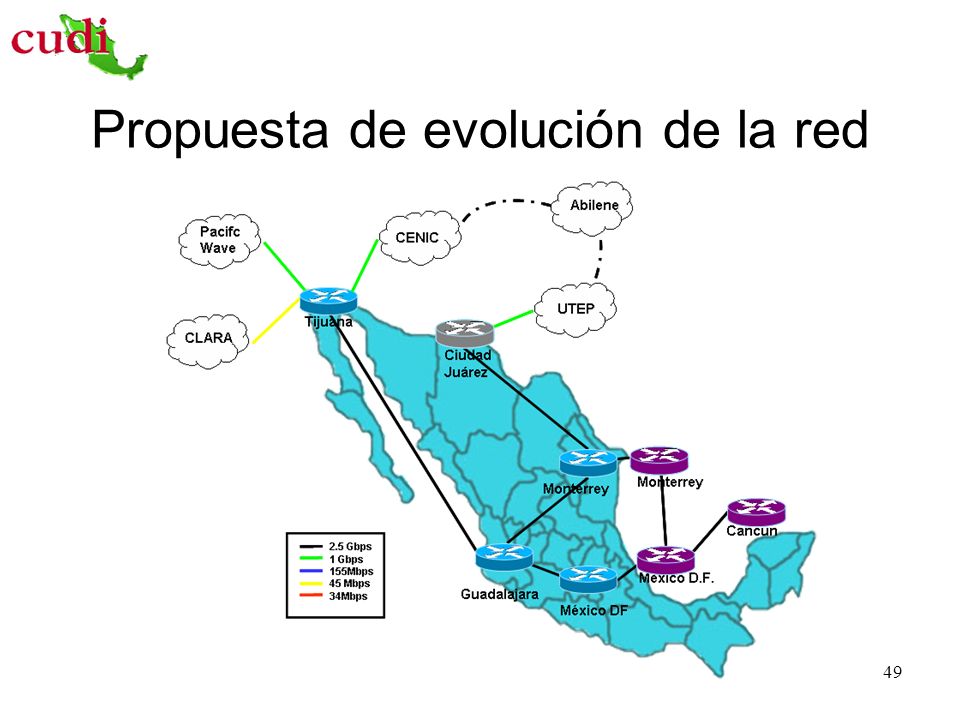

49 Propuesta de evolución de la red 49

50 4.- La UNAM en CUDI 50

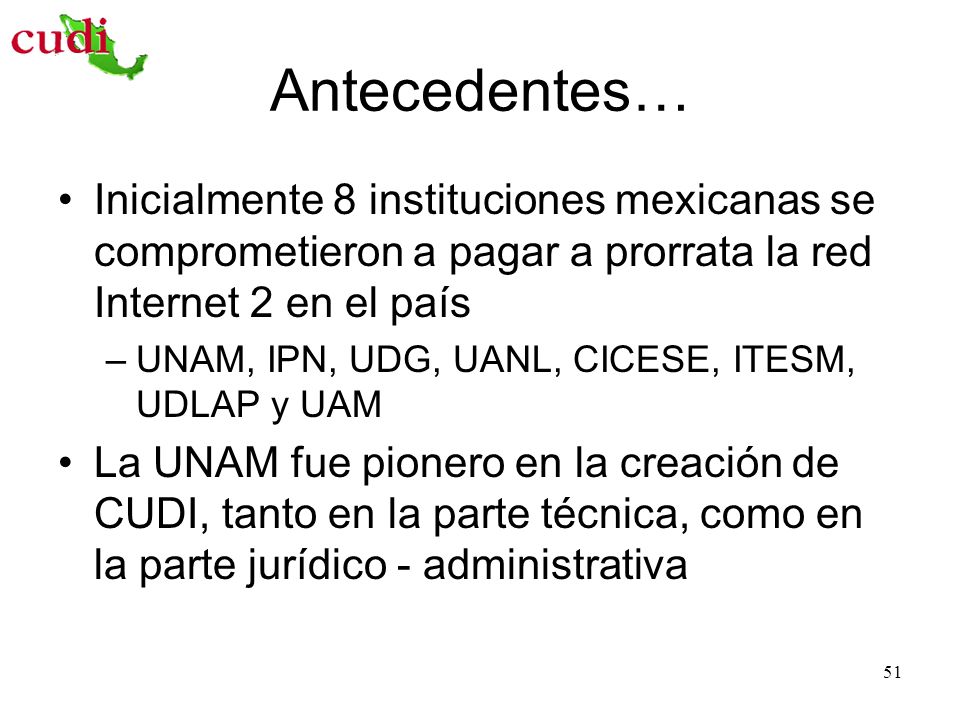

51 Antecedentes… Inicialmente 8 instituciones mexicanas se comprometieron a pagar a prorrata la red Internet 2 en el país –UNAM, IPN, UDG, UANL, CICESE, ITESM, UDLAP y UAM La UNAM fue pionero en la creación de CUDI, tanto en la parte técnica, como en la parte jurídico - administrativa 51

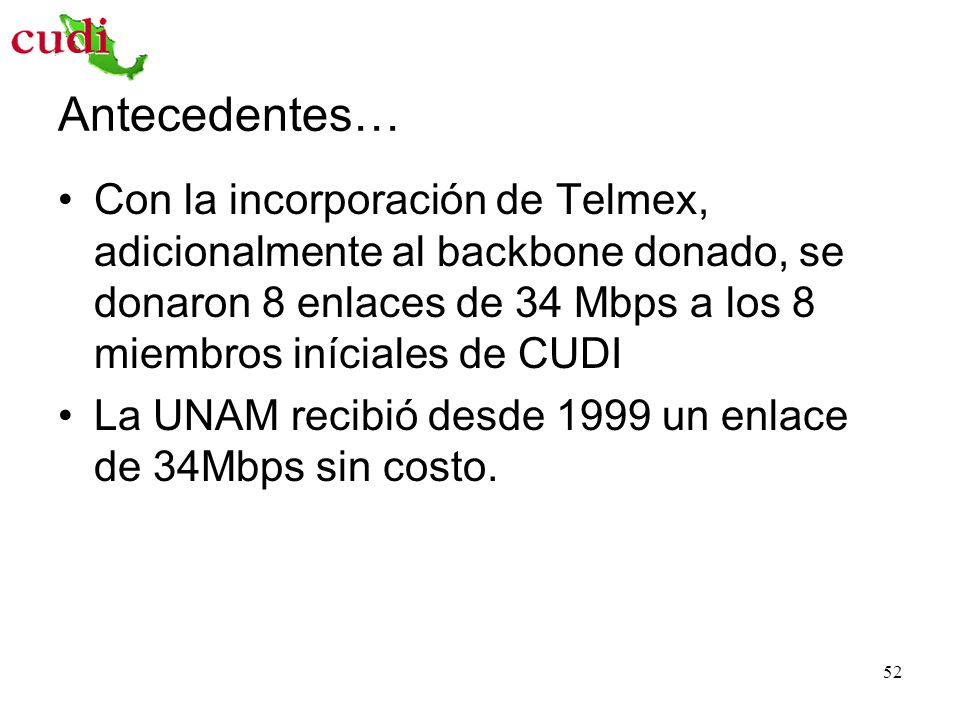

52 Antecedentes… Con la incorporación de Telmex, adicionalmente al backbone donado, se donaron 8 enlaces de 34 Mbps a los 8 miembros iníciales de CUDI La UNAM recibió desde 1999 un enlace de 34Mbps sin costo. 52

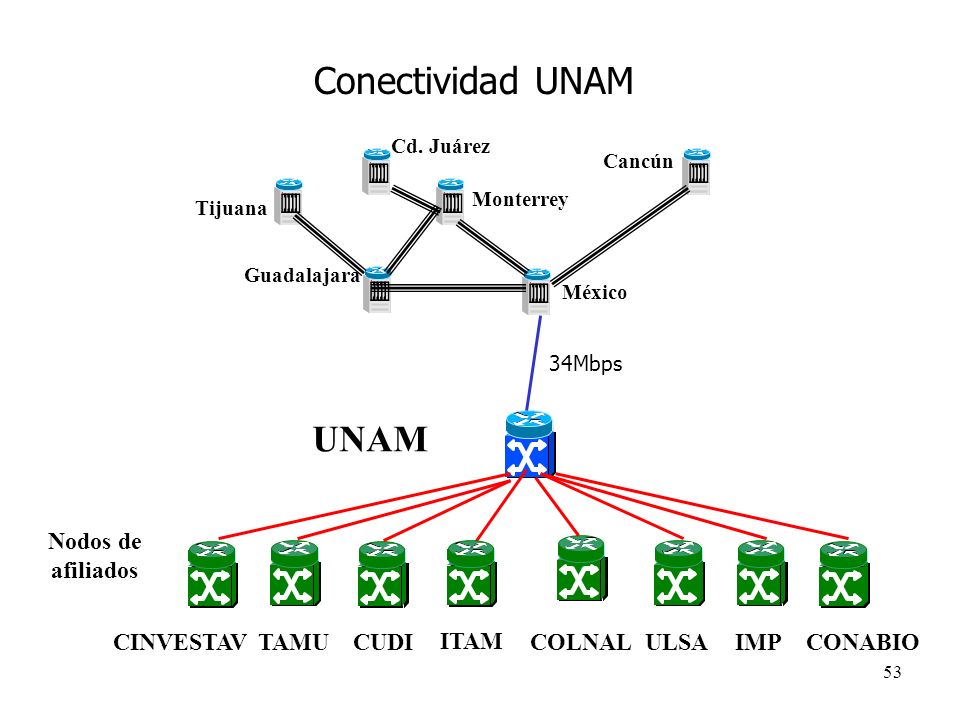

53 53 Nodos de afiliados UNAM México Guadalajara Monterrey Tijuana Cancún Cd. Juárez Conectividad UNAM ITAM CONABIOIMPULSACOLNALCINVESTAVTAMUCUDI 34Mbps

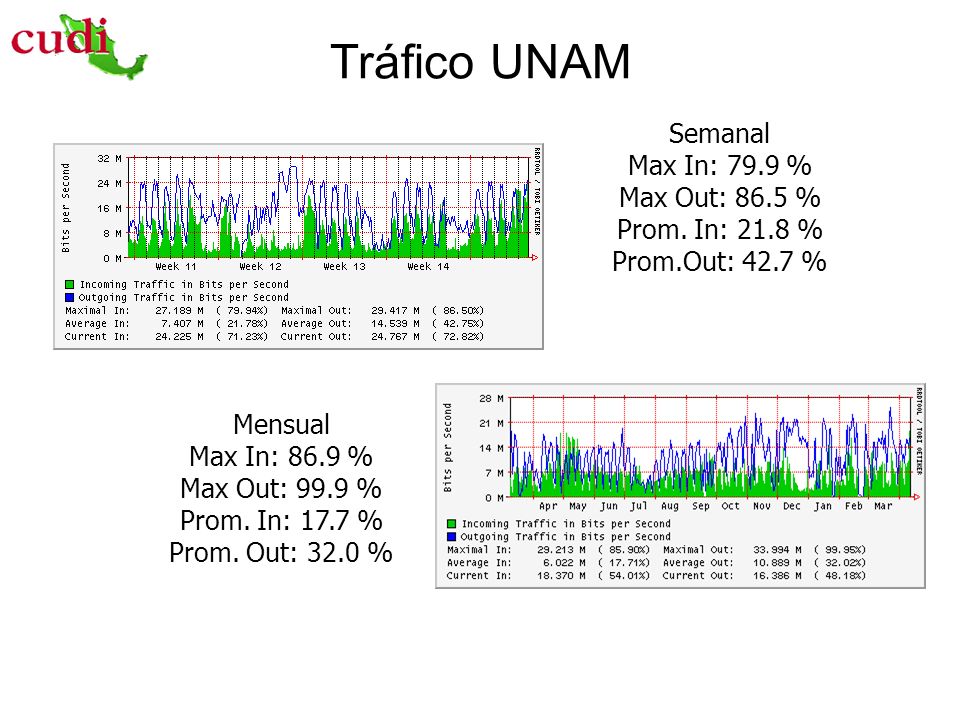

54 Tráfico UNAM Semanal Max In: 79.9 % Max Out: 86.5 % Prom. In: 21.8 % Prom.Out: 42.7 % Mensual Max In: 86.9 % Max Out: 99.9 % Prom. In: 17.7 % Prom. Out: 32.0 %

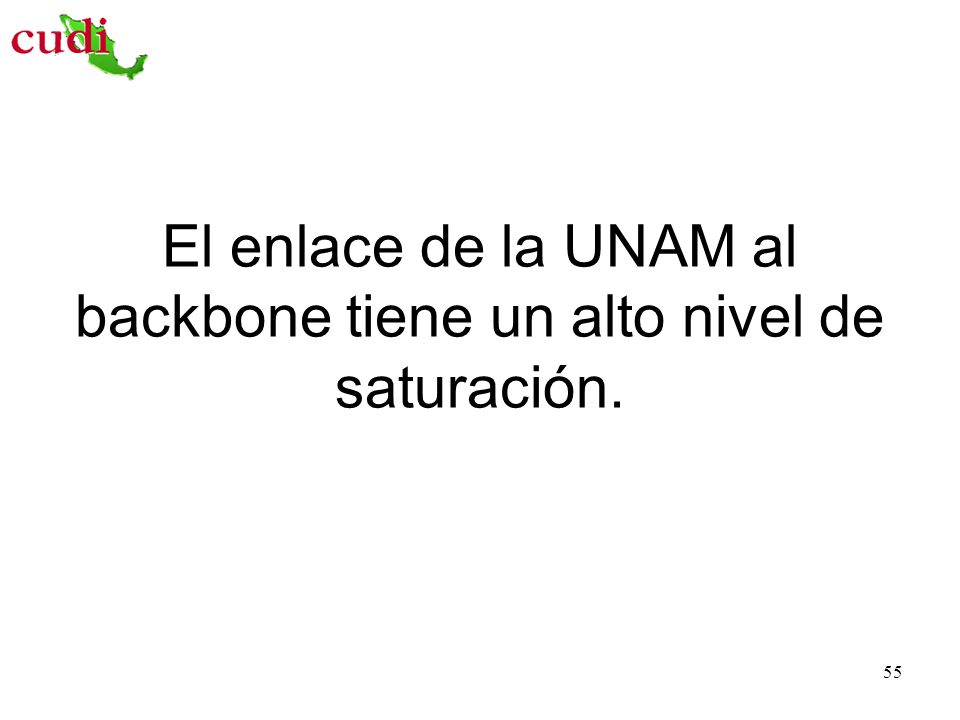

55 El enlace de la UNAM al backbone tiene un alto nivel de saturación. 55

56 José Antonio Ramírez Vidal http://www.cudi.edu.mx http://www.cudi.edu.mx 56
