COMO USAR EL MULTÍMETRO

Presentación del tema: "COMO USAR EL MULTÍMETRO"— Transcripción de la presentación:

1 COMO USAR EL MULTÍMETRO

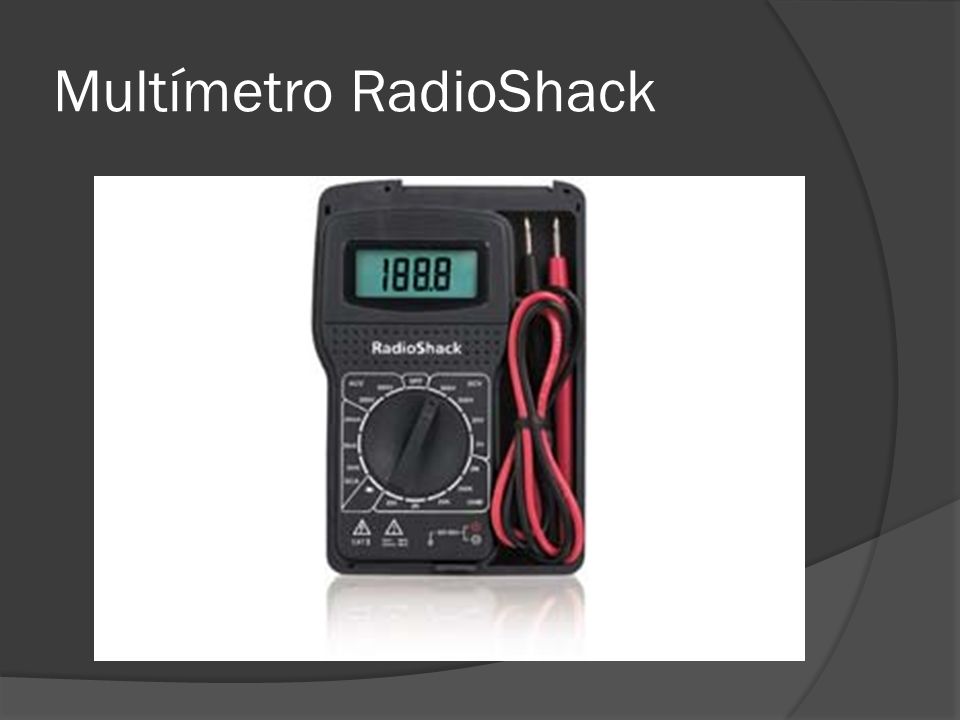

2 Multímetro RadioShack

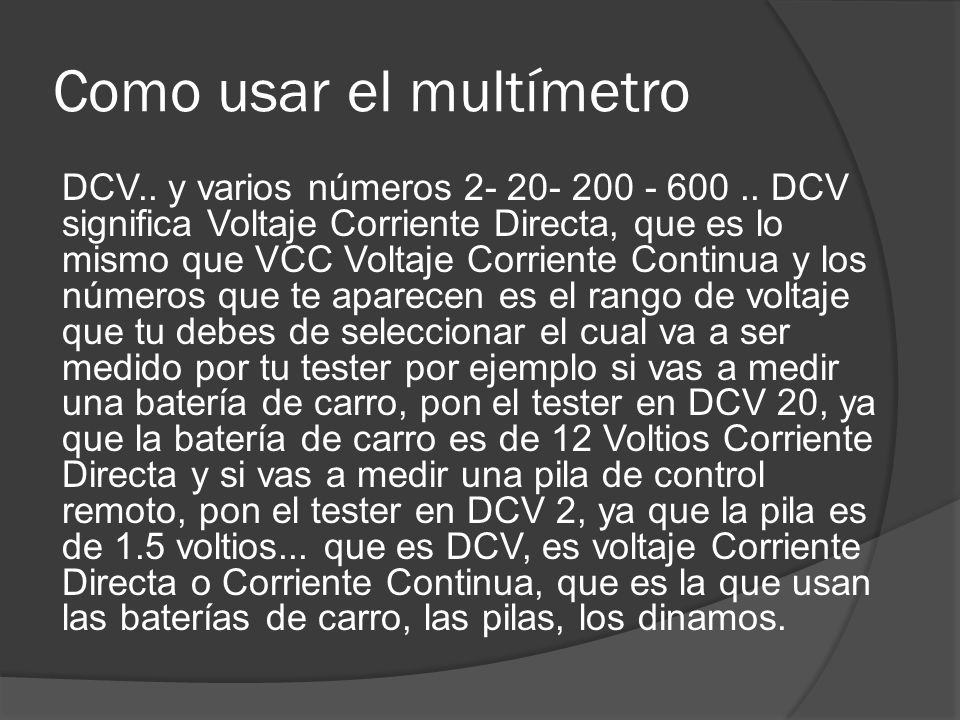

3 Como usar el multímetro
DCV.. y varios números DCV significa Voltaje Corriente Directa, que es lo mismo que VCC Voltaje Corriente Continua y los números que te aparecen es el rango de voltaje que tu debes de seleccionar el cual va a ser medido por tu tester por ejemplo si vas a medir una batería de carro, pon el tester en DCV 20, ya que la batería de carro es de 12 Voltios Corriente Directa y si vas a medir una pila de control remoto, pon el tester en DCV 2, ya que la pila es de 1.5 voltios... que es DCV, es voltaje Corriente Directa o Corriente Continua, que es la que usan las baterías de carro, las pilas, los dinamos.

4 Como usar el multímetro
ACV, también en esta selección tiene varios números los cuales usaras dependiendo del trabajo a realizar..200 ACV 600 ACV. la corriente ACV, es la que usamos en nuestros hogares y can ella trabaja la tv, lavadora, nevera, etc. si tu vas a medir el voltaje en tu casa pones el tester en ACV 200 ya que el voltaje en las casas es de 120 Voltios Corriente Alterna, si vas a medir un voltaje desconocido o que no estas seguro cual es, o si vas a medir 220 Voltios pones tu tester en 600 ACV.

5 Como usar el multímetro
y que es ACV, es Voltaje en Corriente Alterna y como su nombre lo indica circula un tiempo en un sentido y después en sentido opuesto ,volviéndose a repetir el proceso en forma constante... y cual es la diferencia entre DCV y ACV que la DCV fluye siempre en un mismo sentido y la ACV se alterna el sentido..

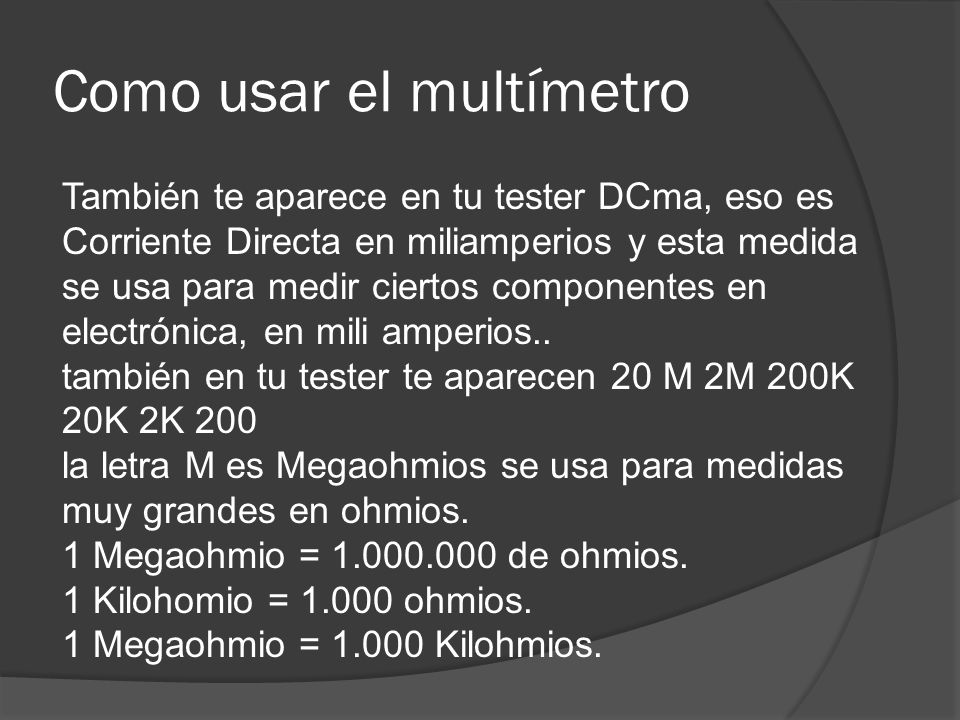

6 Como usar el multímetro
También te aparece en tu tester DCma, eso es Corriente Directa en miliamperios y esta medida se usa para medir ciertos componentes en electrónica, en mili amperios.. también en tu tester te aparecen 20 M 2M 200K 20K 2K 200 la letra M es Megaohmios se usa para medidas muy grandes en ohmios. 1 Megaohmio = de ohmios. 1 Kilohomio = ohmios. 1 Megaohmio = Kilohmios.

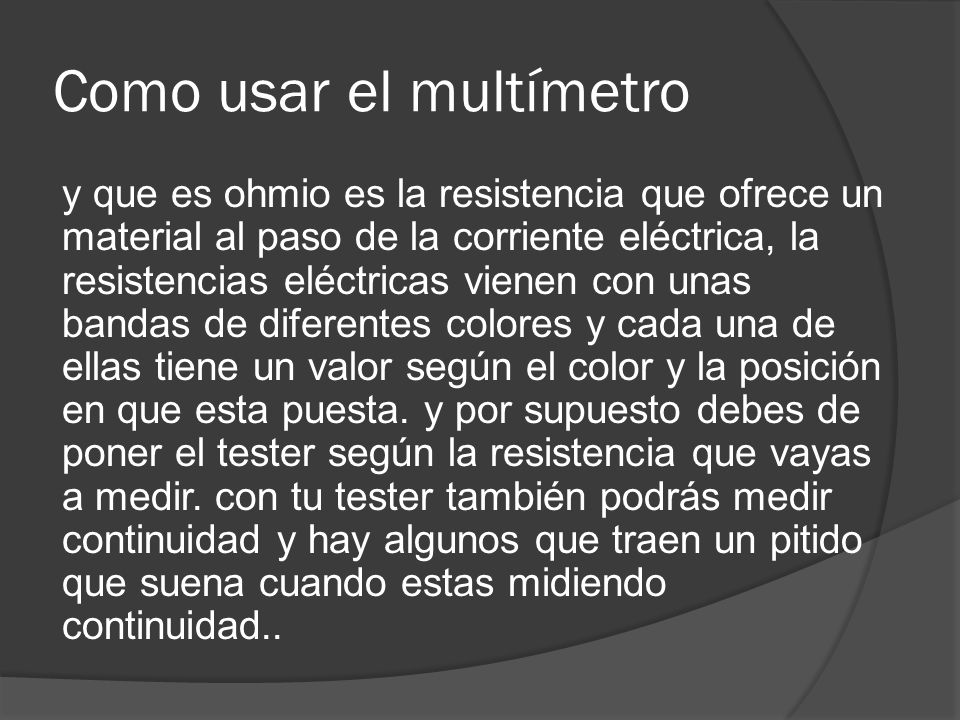

7 Como usar el multímetro
y que es ohmio es la resistencia que ofrece un material al paso de la corriente eléctrica, la resistencias eléctricas vienen con unas bandas de diferentes colores y cada una de ellas tiene un valor según el color y la posición en que esta puesta. y por supuesto debes de poner el tester según la resistencia que vayas a medir. con tu tester también podrás medir continuidad y hay algunos que traen un pitido que suena cuando estas midiendo continuidad..
