1 EZ-Guide 500 Versión 5.10 EZ-Guide 250 Versión 3.10

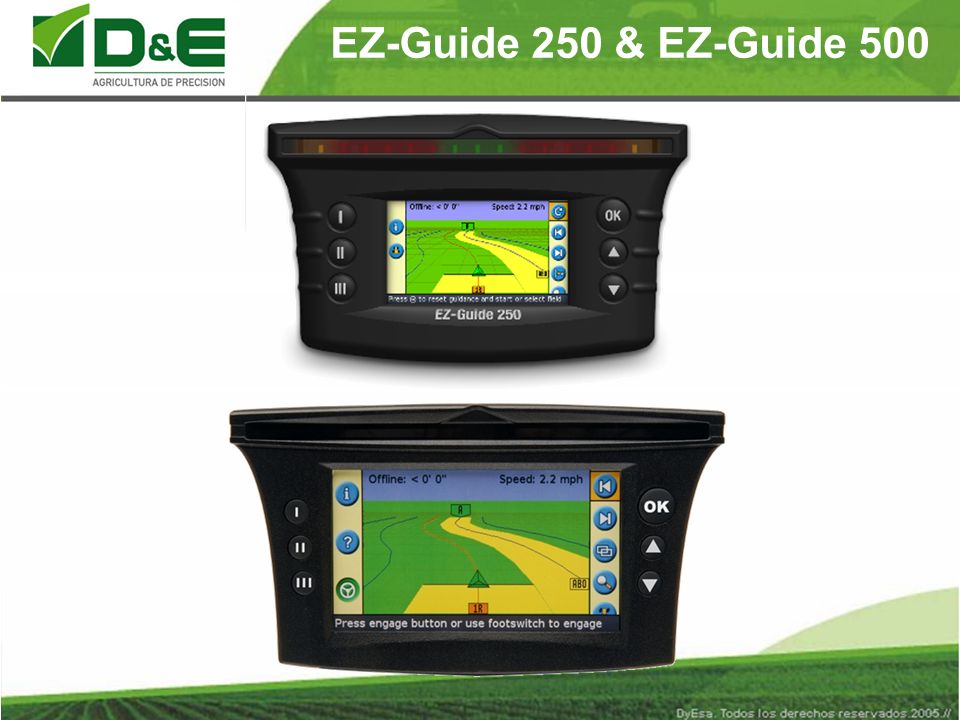

2 EZ-Guide 250 & EZ-Guide 500

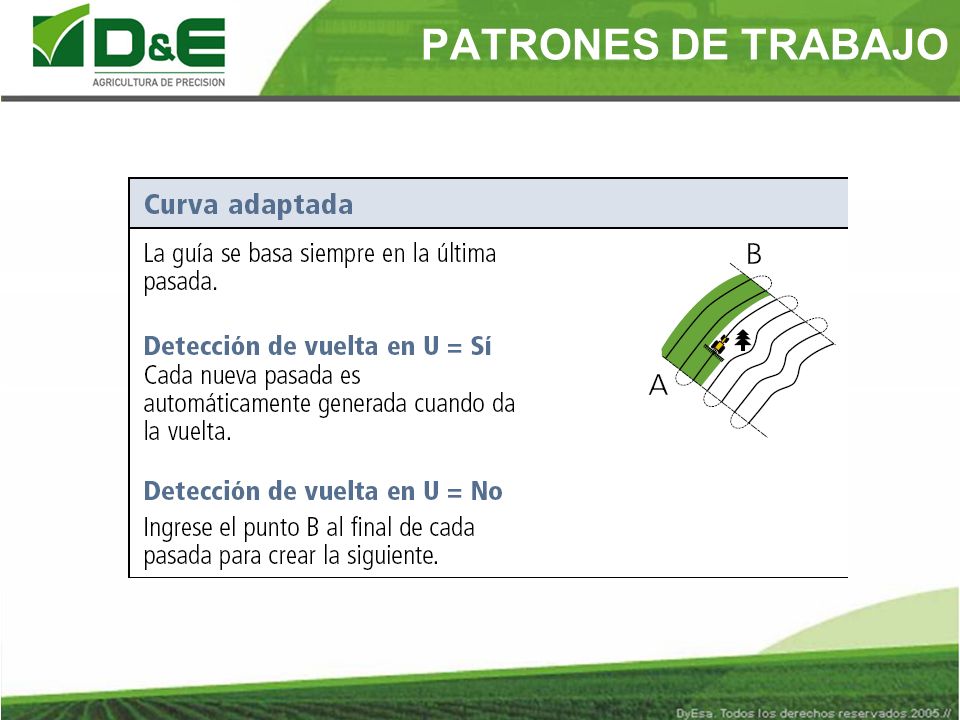

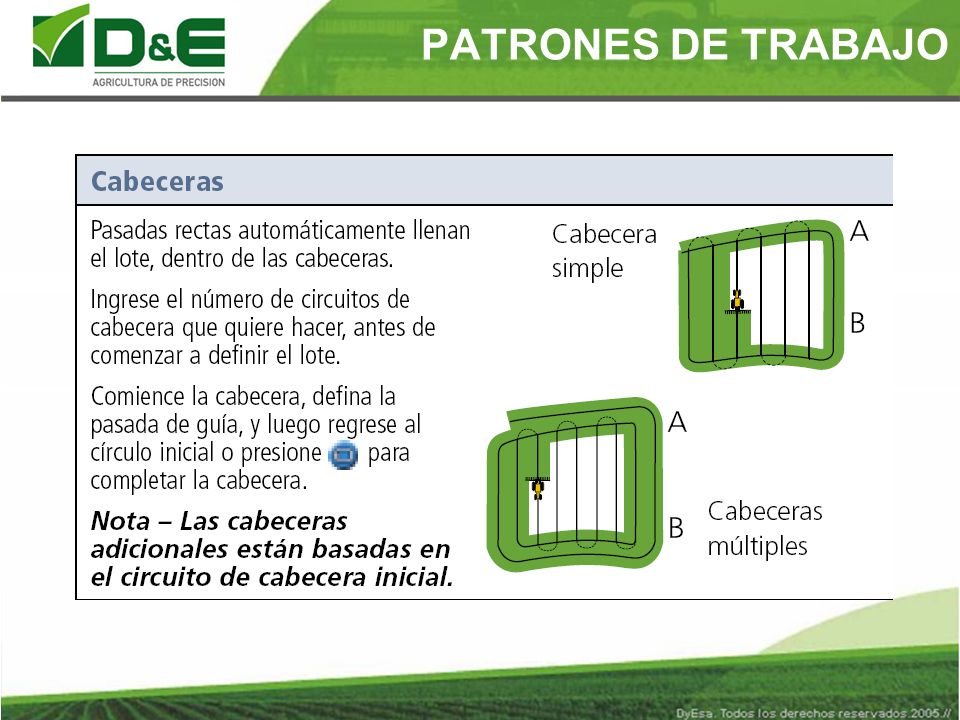

3 PATRONES DE TRABAJO

4

5

6

7

8

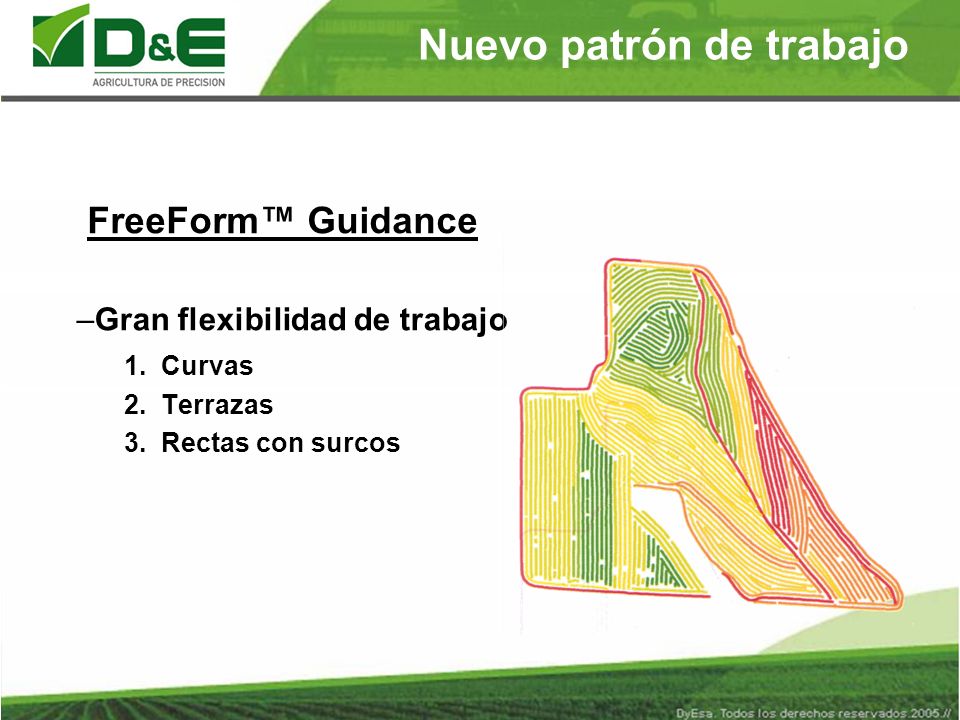

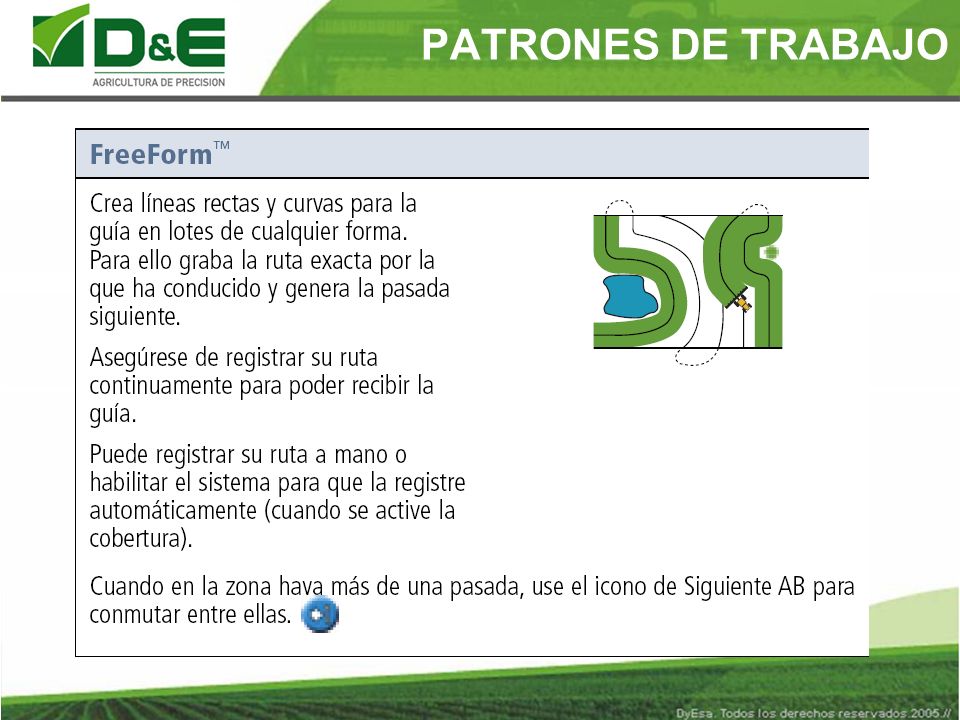

9 Nuevo patrón de trabajo FreeForm™ Guidance –Gran flexibilidad de trabajo 1.Curvas 2.Terrazas 3.Rectas con surcos

10 Características de FreeForm ™ –Ejemplos:

11 Software EZ-View

12 Pantalla de Trabajo

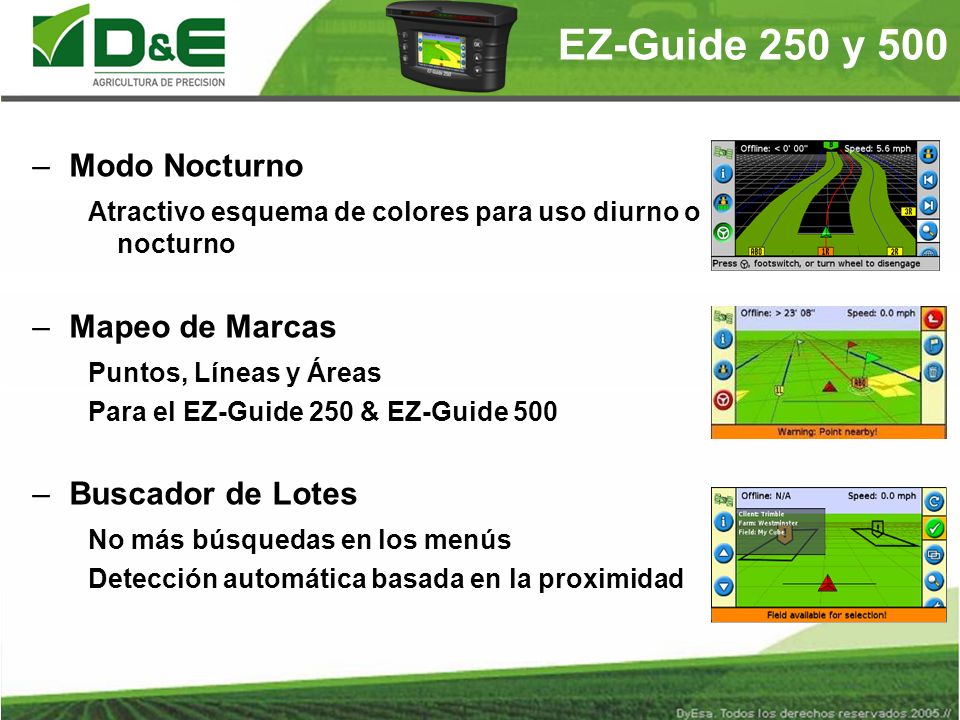

13 EZ-Guide 250 y 500 –Modo Nocturno Atractivo esquema de colores para uso diurno o nocturno –Mapeo de Marcas Puntos, Líneas y Áreas Para el EZ-Guide 250 & EZ-Guide 500 –Buscador de Lotes No más búsquedas en los menús Detección automática basada en la proximidad

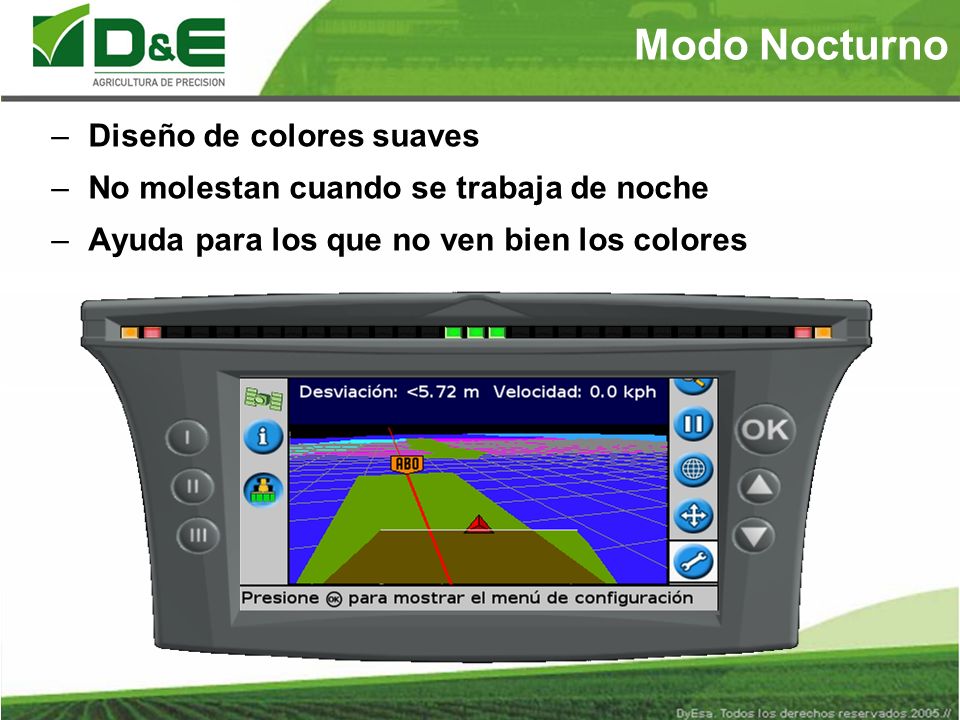

14 Modo Nocturno –Diseño de colores suaves –No molestan cuando se trabaja de noche –Ayuda para los que no ven bien los colores

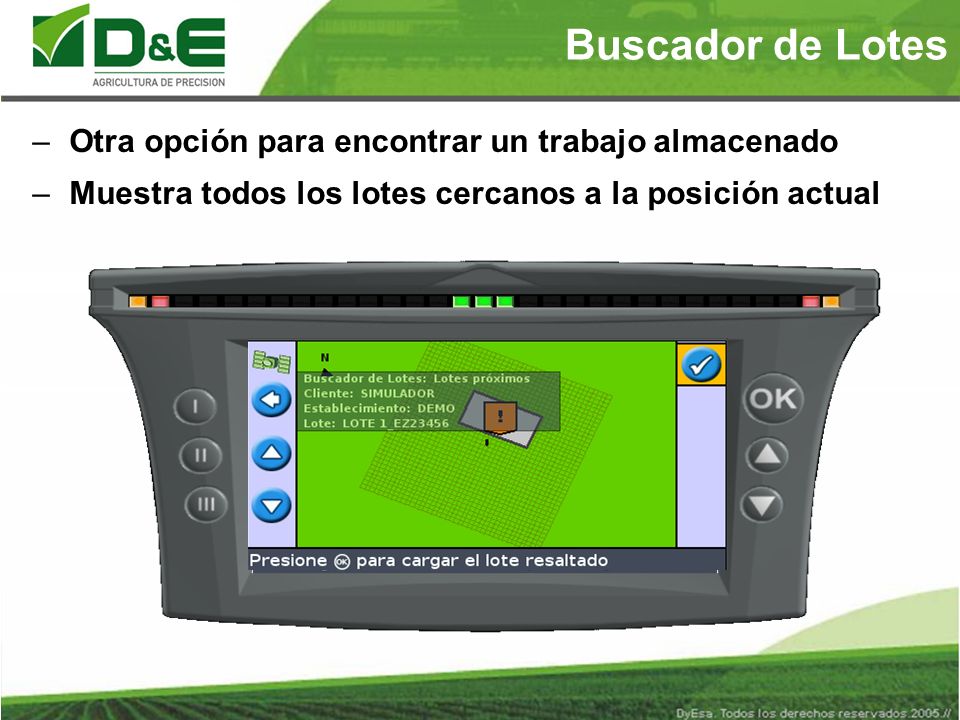

15 Buscador de Lotes –Otra opción para encontrar un trabajo almacenado –Muestra todos los lotes cercanos a la posición actual

16 Modo Panorámico –Se puede visualizar cualquier parte del lote sin necesidad de mover la máquina –Visualización del lote entero –Es necesario estar detenido para usar esta función

17 Mapeo de Marcas –Nombres prefijados –Marcas tipo: puntos, líneas y áreas

18 Dosis Deseada

19 Swath Finder

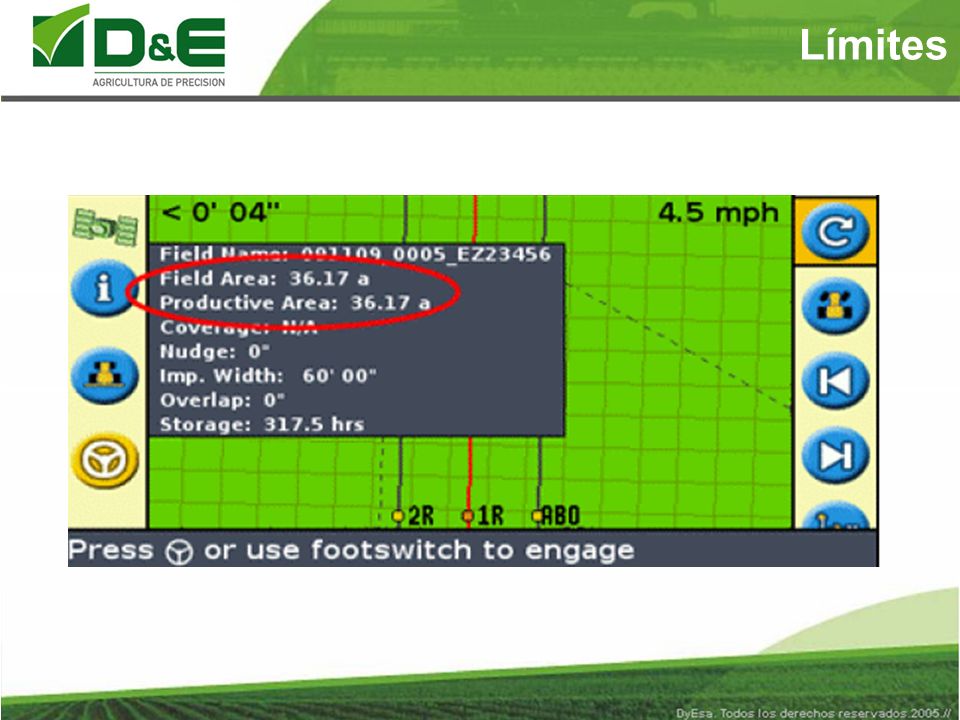

20 Límites

21 Dosis Variable –Procedimento 1.La prescripción debe ser un archivo en formato Shape 2.Grabarlo en el Pen Drive dentro de la carpeta “PRESCRIPTIONS” 3.Cargarlo en la barra EZ-Guide 500 4.Revisar las configuraciones esenciales 5.Seleccionar la prescripción cuando se comience un lote nuevo

22 Configuraciones

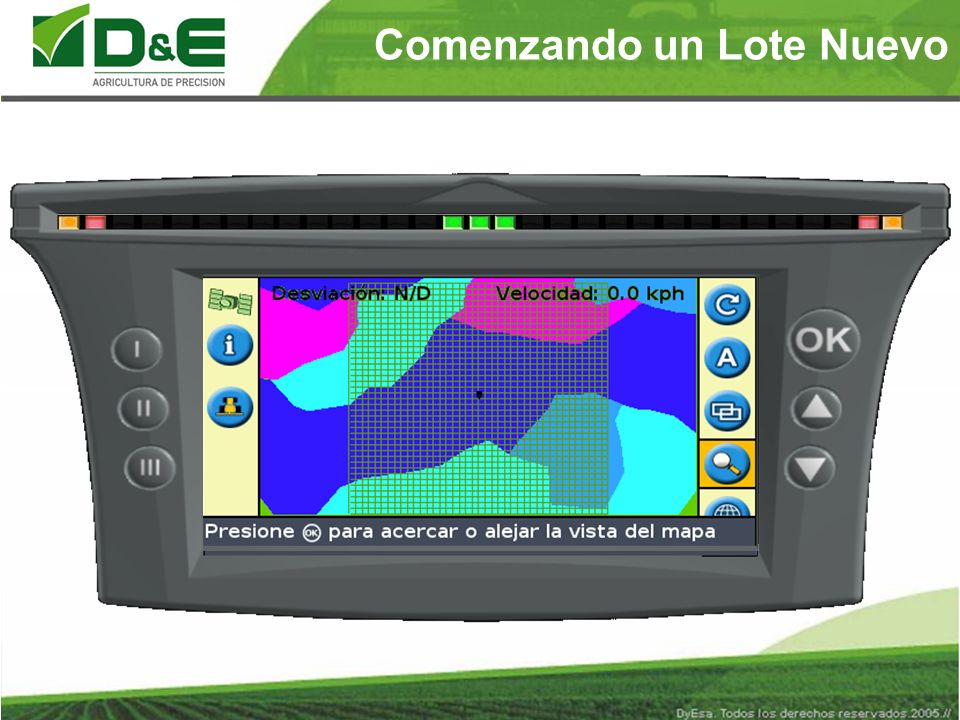

23 Comenzando un Lote Nuevo

24 Trabajo

25 EZ-Steer

26 9.25” 23.5 cms

27 EZ-Steer 1.00”-1.25” 2.5 a 3.1 cms

28 EZ-Steer con T2

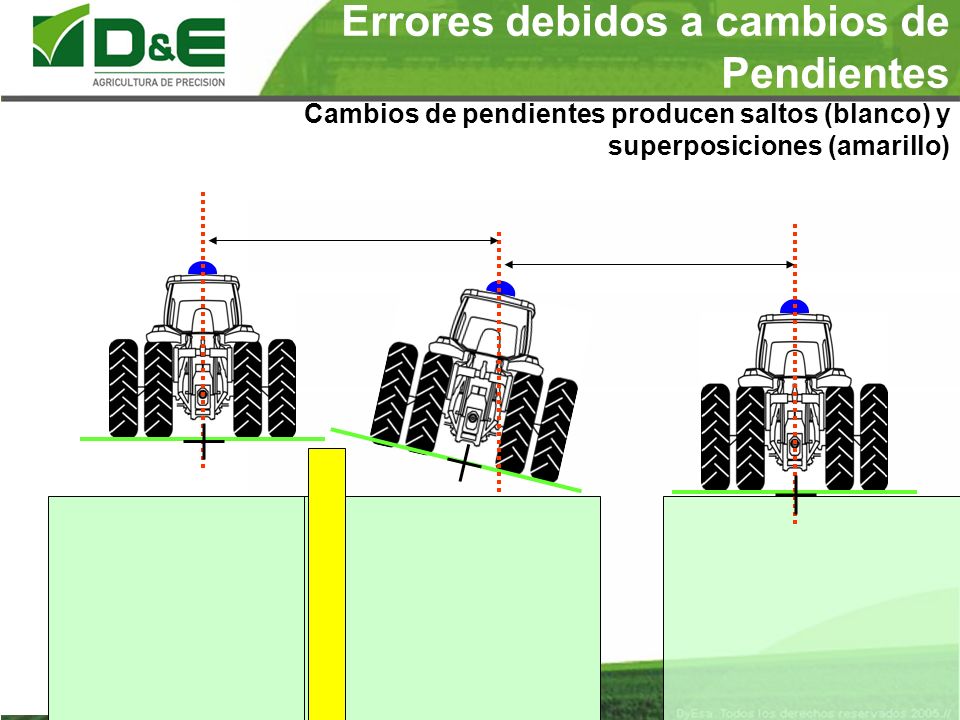

29 Errores debidos a cambios de Pendientes Cambios de pendientes producen saltos (blanco) y superposiciones (amarillo)

30 Conexión

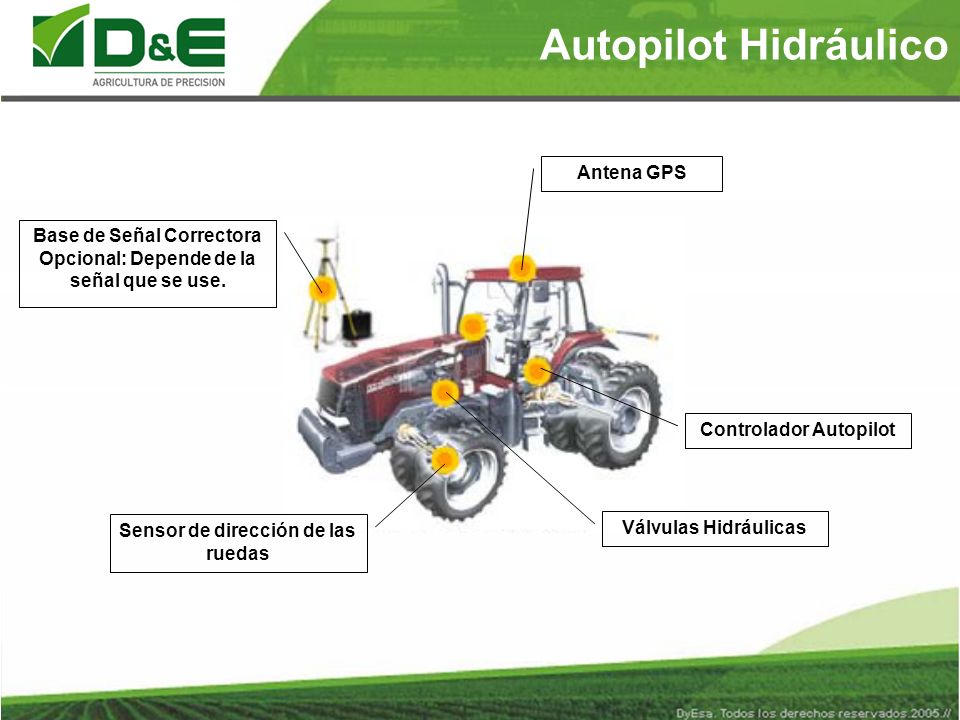

31 Autopilot Hidráulico Base de Señal Correctora Opcional: Depende de la señal que se use. Antena GPS Controlador Autopilot Válvulas Hidráulicas Sensor de dirección de las ruedas

32 Autopilot Hidráulico Base de Señal Correctora Opcional: Depende de la señal que se use. Antena GPS

33 EZ-Boom

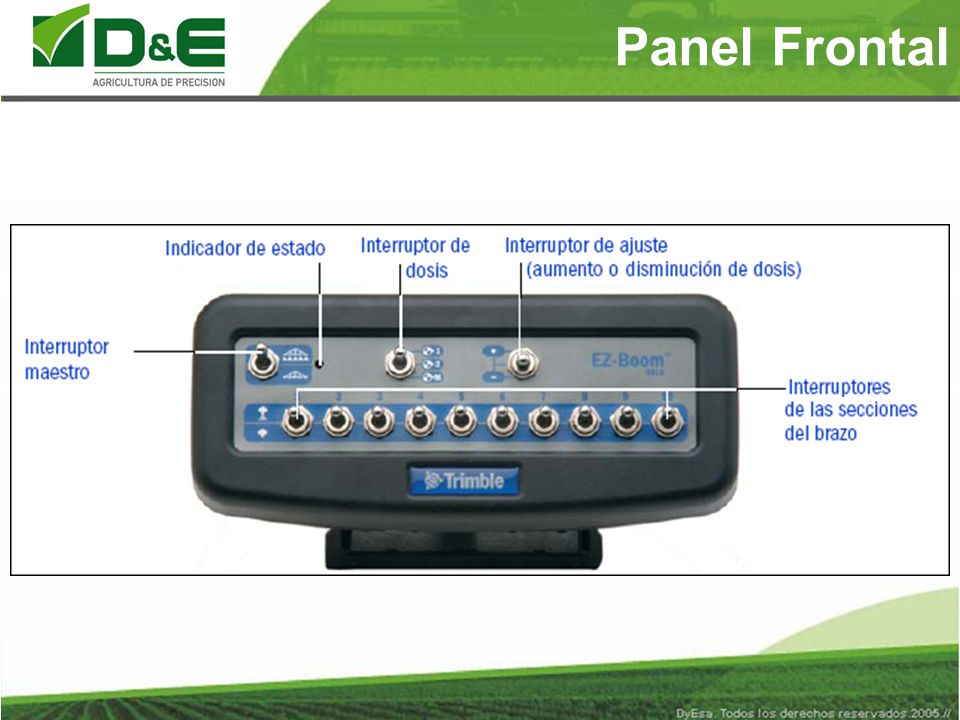

34 Panel Frontal

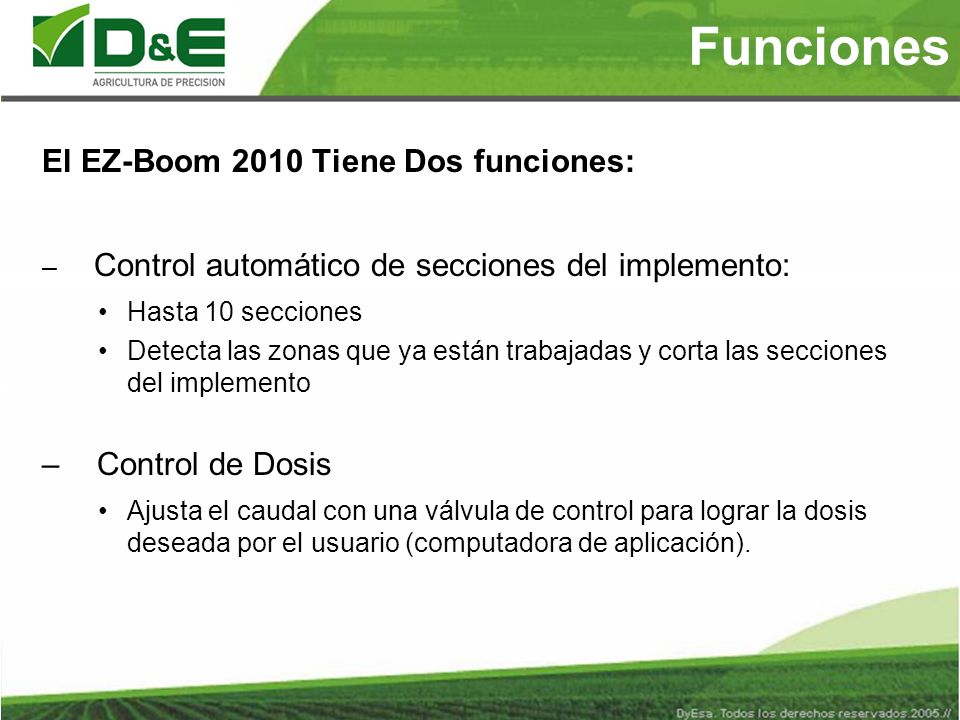

35 Funciones El EZ-Boom 2010 Tiene Dos funciones: – Control automático de secciones del implemento: Hasta 10 secciones Detecta las zonas que ya están trabajadas y corta las secciones del implemento – Control de Dosis Ajusta el caudal con una válvula de control para lograr la dosis deseada por el usuario (computadora de aplicación).

36 Pantalla de Trabajo

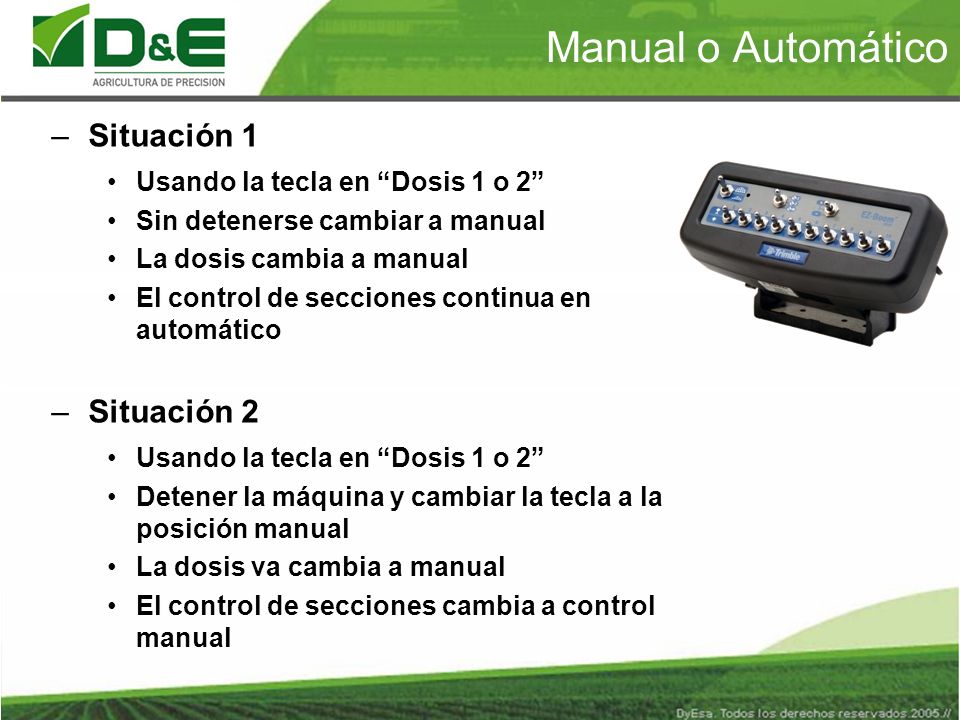

37 Manual o Automático –Situación 1 Usando la tecla en “Dosis 1 o 2” Sin detenerse cambiar a manual La dosis cambia a manual El control de secciones continua en automático –Situación 2 Usando la tecla en “Dosis 1 o 2” Detener la máquina y cambiar la tecla a la posición manual La dosis va cambia a manual El control de secciones cambia a control manual

38 Conexión con EZ-Guide 500

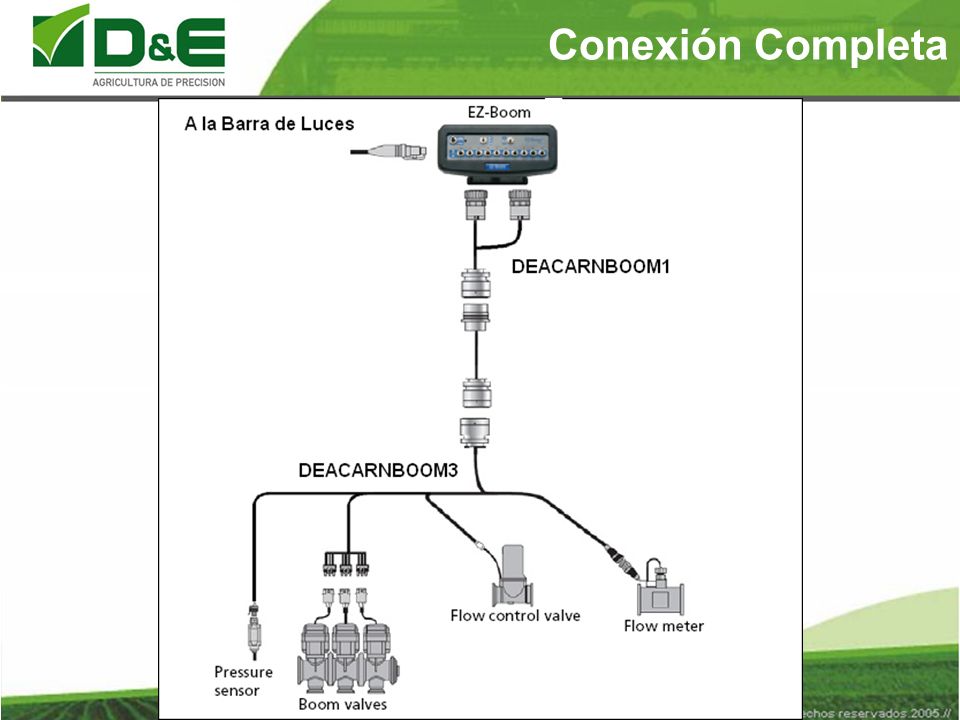

39 Conexión Completa
