1 Interferencias y difracción
Propiedades ondulatorias de la luz

2 INTRODUCCION La óptica física es la rama de la óptica que toma la luz como una onda y explica algunos fenómenos que no se podrían explicar tomando la luz como un rayo.

3 Naturaleza ondulatoria de la luz
Interferencias: al combinarse dos ondas hay máximos y mínimos Difracción: debido a la existencia de varias fuentes( al pasar por rendijas, por ejemplo..)

4 Coherencia y Monocromaticidad
Una fuente monocromática es aquella que emite luz con una única frecuencia Dos fuentes monocromáticas se dicen coherentes cuando emiten luz con la misma frecuencia y longitud de onda. Deben tener una relación de fase definida y constante. Luz coherente Luz no coherente

5 Superposición de ondas
Principio de superposición: cuando ondas o más ondas se superponen, el desplazamientos resultante es la suma de los desplazamientos individuales producidos por cada una de ellas. Desfase inicial En oposición En fase  Suma

6 Interferencias de dos fuentes
Destructivas Se atenúa el movimiento ondulatorio Constructivas Se refuerza el movimiento ondulatorio I=0 I=4Io

7 Interferencia de dos fuentes: franjas de Young
Realizado por Thomas Young (1880) Luz monocromática procedente de una fuente puntual ( una rendija simple) que pasa por dos ranuras separadas una distancia d Las interferencias se recogen en una pantalla situada a distancia L de las rendijas

8 Young II La diferencia de caminos ópticos entre los rayos procedentes de las dos fuentes causa un desfase Patrones de interferencia en la pantalla Máximos Minimos

9 Ejercicios

10 PROBLEMA

11 Interferencias en películas delgadas I
Los colores se deben a las interferencias entre la luz reflejada por la superficie inferior y la superior . Diferencia de caminos ópticos para ángulos pequeños = 2d desfase Interferencias constructivas Interferencias destructivas El rayo 1 tiene un desfase de p respecto al incidente (pasa a un medio con un índice de refracción mayor) mientras el rayo 2 tiene la misma fase ( va de agua a aire, de mayor a menor índice de refracción).

12 Interferencia en películas delgadas I: cuñas de aire
Interferencias en cuñas de anchura h y longitud L: reflexión en una lámina de aire. Se producen franjas brillantes y oscuras Posiciones de las franjas brillantes Posiciones franjas oscuras

13 Interferencias en películas delgadas I: Anillos de Newton
Interferencias en superficies esféricas situadas sobre un soporte plano: reflexión en una lámina de aire. Se producen franjas brillantes y oscuras Posiciones de las franjas brillantes Posiciones franjas oscuras Se puede utilizar para hallar defectos en lentes

14 Interferencias en películas delgadas II
La película delgada ( índice de refracción n) puede estar sobre otro soporte Diferencia de caminos ópticos para ángulos pequeños = 2d desfase Interferencias constructivas Interferencias destructivas Los rayos 1 y 2 tienen un desfase de p respecto al incidente ( la superficie de reflexión separa en ambos casos un medio con un índice de refracción menor de otro con índice mayor)

15 Ejercicios Luz monocromática incide incide normalmente en un lámina delgada de indice 1.4 el ángulo del cono es 10-4 rad. Si el espectro de interferencia entre dos zonas claras consecutivas es Determinar el largo de la longitud de onda incidente. En un experimento para mostrar los anillos de Newton, el radio de curvatura R de la lente es de 5,0 m y su diámetro de 2,0 cm. a) ¿Cuántos anillos se producen? . Suponer que λ = 589 nm.

16 PROBLEMA Una fuente luminosa extendida ilumina perpendicularmente a dos placas de vidrio de 10 cm de longitud (fig) que se tocan en un extremo y están separadas por un alambre de 0,05 mm de diámetro en el otro. La distancia entre las franjas de interferencia por reflexión es e 0,6 mm. Calcular la longitud de onda de la luz incidente.

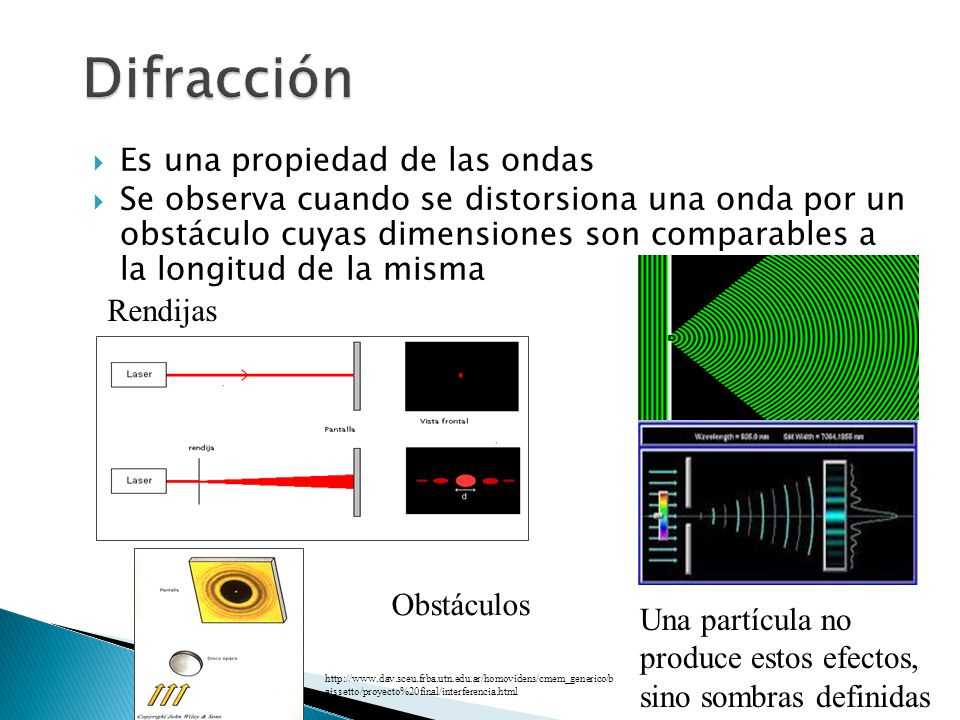

17 Difracción Es una propiedad de las ondas
Se observa cuando se distorsiona una onda por un obstáculo cuyas dimensiones son comparables a la longitud de la misma Rendijas Obstáculos Una partícula no produce estos efectos, sino sombras definidas

18 Difracción por rendijas ( Fraunhofer)
Incidencia normal en una rendija plana y rectangular Aparece un gran máximo central Máximos secundarios Y mínimos que los separan

19 El conjunto de estos vectores infinitésimos conforma evidentemente un arco de circunferenciaDE y la amplitud de la onda resultante Ap será igual a la longitud de la cuerda DE.

20

21 Rendijas múltiples Se suman los efectos de interferencias y difracción
En cada máximo de difracción hay máximos y mínimos de interferencias

22 Redes de difracción Transmisión o reflexión Condición de máximo
Máximos más grandes y espaciados Para que se aprecie l ~ d Transmisión Reflexión Comparación con N rendijas para Diferentes longitudes de onda

23 Espectrómetros Sirven para medir el espectro de luz emitido por una fuente. Se observan líneas espectrales Resolución espectral: diferencia mínima de longitudes de onda que se pueden medir (interferómetro de Michelson).

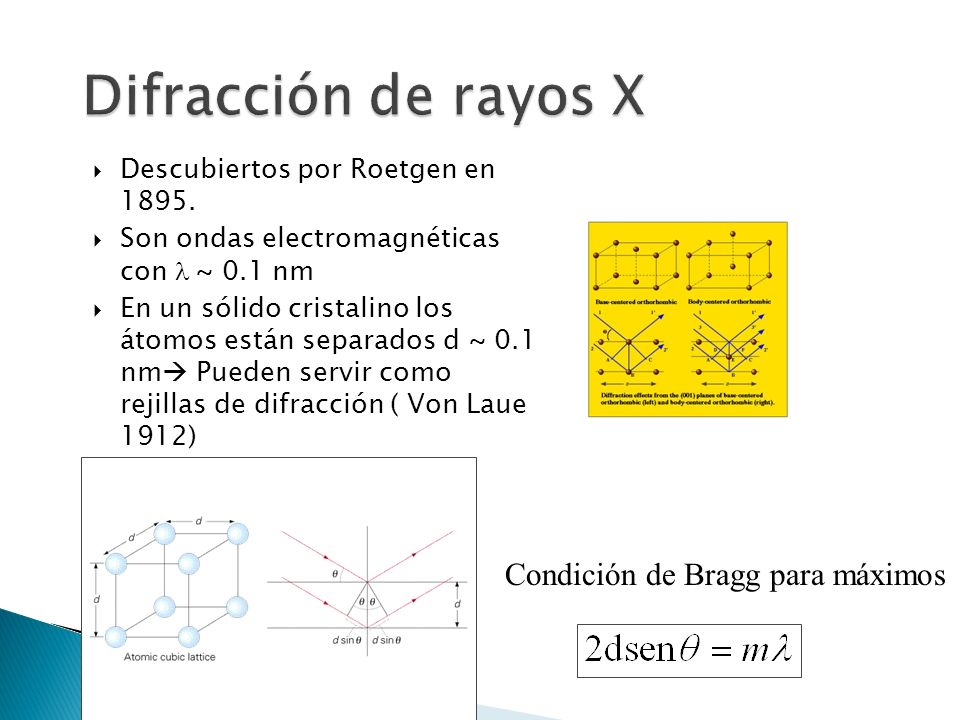

24 Difracción de rayos X Condición de Bragg para máximos
Descubiertos por Roetgen en Son ondas electromagnéticas con l ~ 0.1 nm En un sólido cristalino los átomos están separados d ~ 0.1 nm Pueden servir como rejillas de difracción ( Von Laue 1912) Condición de Bragg para máximos

25 , Efecto Doppler El efecto Doppler relativista es el cambio observado en la frecuencia de la luz procedente de una fuente en movimiento relativo con respecto al observador, en el sistema dimensional espacio temporal.

26 MUCHAS GRACIAS POR SU VALIOSA COLABORACION, DEDICACION Y EMPEÑO, EL SACRIFICIO QUE REALIZAN SEA RECOMPENZADO, LA FÍSICA ES MAS QUE UNA CIENCIA, UNA EXPERIENCIA DE VIDA QUE ILUMINA EL PENSAMIENTO Y MEJORA LA VISION DEL MUNDO
