1 OPERATIVIDAD DEL SONOMETRO CLASE 1

2 DIFERENCIA ENTRE RUIDO Y SONIDO
El Sonido es la vibración mecánica de las moléculas de un gas, de un líquido o de un sólido (agua, paredes, etc.) que se propaga en forma de ondas y que es percibido por el oído humano, mientras que el Ruido es todo sonido no deseado, que perjudique o afecte a la salud de las personas. Fuente: VAIVASUATA ,Diferencia entre sonido y ruido, [Consulta: domingo, 16 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

3 CONTAMINACIÓN POR RUIDO
El Ruido puede definirse como sonido no deseado o como cualquier sonido indeseable debido a que interfiere con la conversación y la audición. La definición de ruido como sonido indeseable implica que puede tener efectos nocivos sobre los seres humanos y su medio ambiente, además de que puede perturbar la fauna y los sistemas ecológicos en general. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

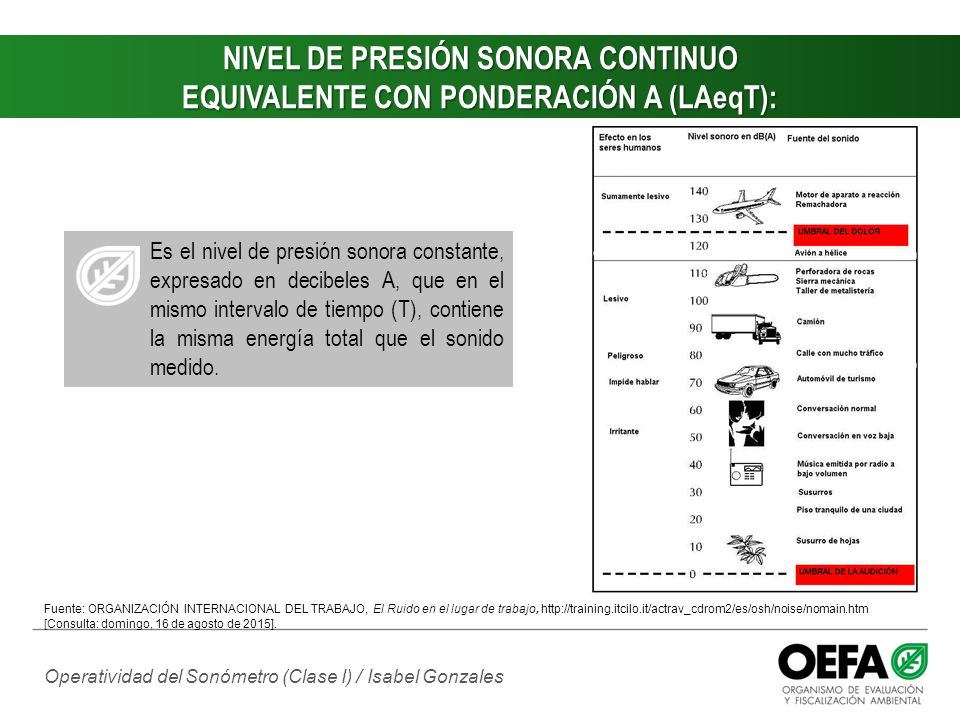

4 NIVEL DE PRESIÓN SONORA CONTINUO EQUIVALENTE CON PONDERACIÓN A (LAeqT):
Es el nivel de presión sonora constante, expresado en decibeles A, que en el mismo intervalo de tiempo (T), contiene la misma energía total que el sonido medido. Fuente: ORGANIZACIÓN INTERNACIONAL DEL TRABAJO, El Ruido en el lugar de trabajo, [Consulta: domingo, 16 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

5 EFECTOS DEL RUIDO EN LA SALUD
Transtornos del sueño Malestar y estrés Perdida de atención Dificultad de comunicación Disminución auditiva Fuente: Ruido, [Consulta: domingo, 16 de agosto de 2015]. VAIVASUATA ,Diferencia entre sonido y ruido, [Consulta: domingo, 16 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

6 MONITOREO DE RUIDO AMBIENTAL
Según el Reglamento de Estándares Nacionales de Calidad Ambiental (ECAs) para Ruido (D.S. N° PCM), la contaminación sonora es la presencia en el ambiente exterior o en el interior de las edificaciones, de niveles de ruido que generan riesgos a la salud y al bienestar humano. La misma normativa establece los (ECAs), que son los niveles máximos de ruido en el ambiente que no deben excederse para proteger la salud humana y cuyo parámetro es el nivel de presión sonora de ruido equivalente. Los ECAs se han establecido de acuerdo al horario y a la zona de aplicación: protección especial (centros de salud, establecimientos educativos, asilos y orfanatos), residencial, comercial e industrial. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

7 VALORES EXPRESADOS EN LAeqT [1]
ESTÁNDARES NACIONALES DE CALIDAD AMBIENTAL (D.S. N° PCM ) ZONAS DE APLICACIÓN VALORES EXPRESADOS EN LAeqT [1] HORARIO DIURNO (De 07:01 a 22:00 h) HORARIO NOCTURNO (De 22:01 a 07:00 h) Zona de Protección Especial 50 dB(A) 40 dB(A) Zona Residencial 60 dB(A) Zona Comercial 70 dB(A) Zona Industrial 80 dB(A) [1] LAeqT: Nivel de presión sonora continuo. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

8 MEDICIÓN DE RUIDO AMBIENTAL
1. Clasificación del Sonómetro Clase 0: Se utiliza en laboratorios para obtener niveles de referencia. Clase 1: Permite el trabajo de campo con precisión. Clase 2: Permite realizar mediciones generales en los trabajos de campo. Clase 3: Es el menos preciso y sólo permite realizar mediciones aproximadas, por lo que sólo se utiliza para realizar reconocimientos . Fuente: MOISES LAGUNA, Review Cesva SC420, [Consulta: lunes, 17 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

9 MEDICIÓN DE RUIDO AMBIENTAL
2. Instrumento de Medición Las mediciones de ruido ambiental se realizan con un sonómetro, el cual cumple con las exigencias establecidas en las normas de la IEC y accesorios complementarios tales como: GPS (georeferenciación), Trípode (fijación del sonómetro), Cámara fotográfica (registro), Cortaviento (mitigación del ruido generado por el viento). Fuente: CIRRUS RESEARCH, Alquiler de sonómetros Optimus, [Consulta: lunes, 17 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

10 MEDICIÓN DE RUIDO AMBIENTAL
3. Calibrador de campo INDICADOR DE ESTADO DE LA PILA CAVIDAD DE VERIFICACIÓN TAPA DE LA BATERÍA BOTÓN DE ENCENDIDO TORNILLO DE SUJECIÓN BATERÍA COMPARTIMIENTO DE LA BATERÍA Fuente: CIRRUS RESEARCH PLC, Manual del usuario Sonómetros Optimus [Consulta: lunes, 17 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

11 MEDICIÓN DE RUIDO AMBIENTAL
4. Instrumento de Medición – Sonómetro Fuente: CIRRUS RESEARCH PLC, Manual del usuario Sonómetros Optimus [Consulta: lunes, 17 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

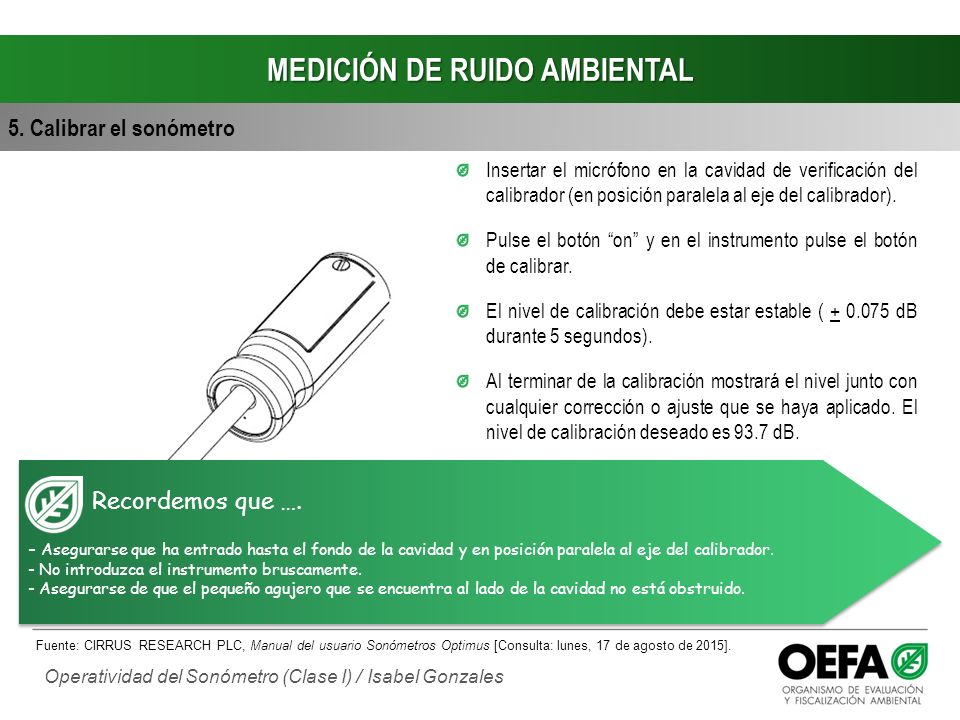

12 MEDICIÓN DE RUIDO AMBIENTAL
5. Calibrar el sonómetro Insertar el micrófono en la cavidad de verificación del calibrador (en posición paralela al eje del calibrador). Pulse el botón “on” y en el instrumento pulse el botón de calibrar. El nivel de calibración debe estar estable ( dB durante 5 segundos). Al terminar de la calibración mostrará el nivel junto con cualquier corrección o ajuste que se haya aplicado. El nivel de calibración deseado es 93.7 dB. Recordemos que …. - Asegurarse que ha entrado hasta el fondo de la cavidad y en posición paralela al eje del calibrador. - No introduzca el instrumento bruscamente. - Asegurarse de que el pequeño agujero que se encuentra al lado de la cavidad no está obstruido. Fuente: CIRRUS RESEARCH PLC, Manual del usuario Sonómetros Optimus [Consulta: lunes, 17 de agosto de 2015]. Operatividad del Sonómetro (Clase I) / Isabel Gonzales

13 MEDICIÓN DE RUIDO AMBIENTAL
6. Consideraciones Técnicas Colocar el sonómetro en el trípode, a una altura de 1.5 m del nivel del suelo y a una distancia libre mínima aproximada de 0.50 m del cuerpo del operador y a unos 3.5 metros o más de las paredes, construcciones u otras estructuras reflectantes. Al realizar una medición, mantener el sonómetro separado del cuerpo del operador para evitar el fenómeno de concentración de ondas (reverberación). La orientación del micrófono debe ser en dirección hacia las fuentes que generan algún tipo de ruido. Operatividad del Sonómetro (Clase I) / Isabel Gonzales
