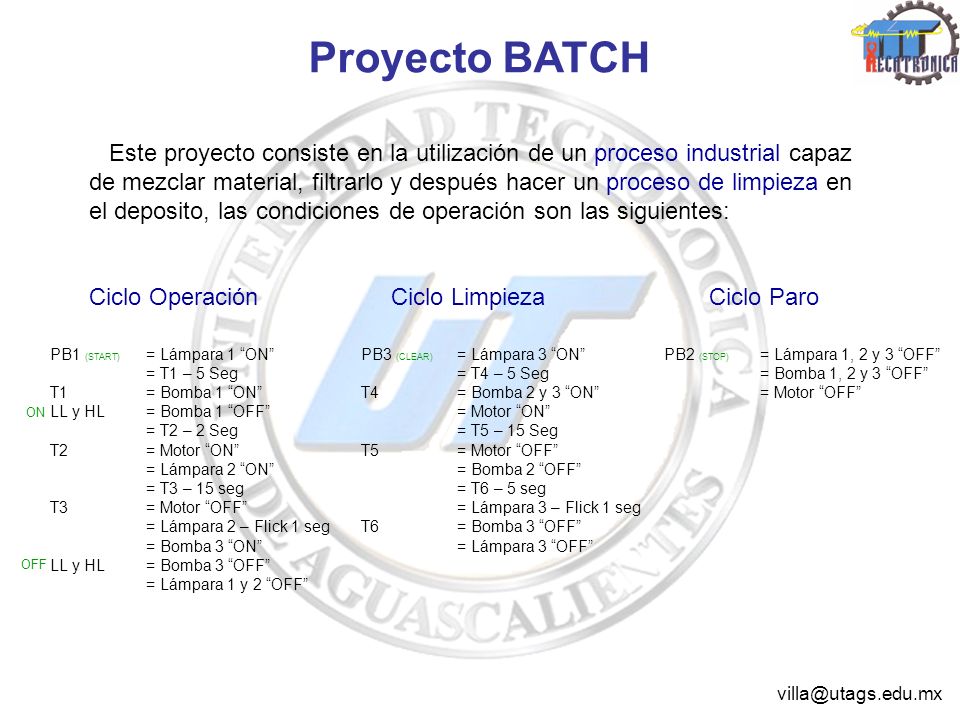

2 Proyecto BATCH Este proyecto consiste en la utilización de un proceso industrial capaz de mezclar material, filtrarlo y después hacer un proceso de limpieza en el deposito, las condiciones de operación son las siguientes: PB1 (START) = Lámpara 1 “ON” = T1 – 5 Seg T1= Bomba 1 “ON” LL y HL= Bomba 1 “OFF” = T2 – 2 Seg T2= Motor “ON” = Lámpara 2 “ON” = T3 – 15 seg T3= Motor “OFF” = Lámpara 2 – Flick 1 seg = Bomba 3 “ON” LL y HL= Bomba 3 “OFF” = Lámpara 1 y 2 “OFF” ON OFF PB3 (CLEAR) = Lámpara 3 “ON” = T4 – 5 Seg T4= Bomba 2 y 3 “ON” = Motor “ON” = T5 – 15 Seg T5= Motor “OFF” = Bomba 2 “OFF” = T6 – 5 seg = Lámpara 3 – Flick 1 seg T6= Bomba 3 “OFF” = Lámpara 3 “OFF” Ciclo OperaciónCiclo Limpieza PB2 (STOP) = Lámpara 1, 2 y 3 “OFF” = Bomba 1, 2 y 3 “OFF” = Motor “OFF” Ciclo Paro villa@utags.edu.mx

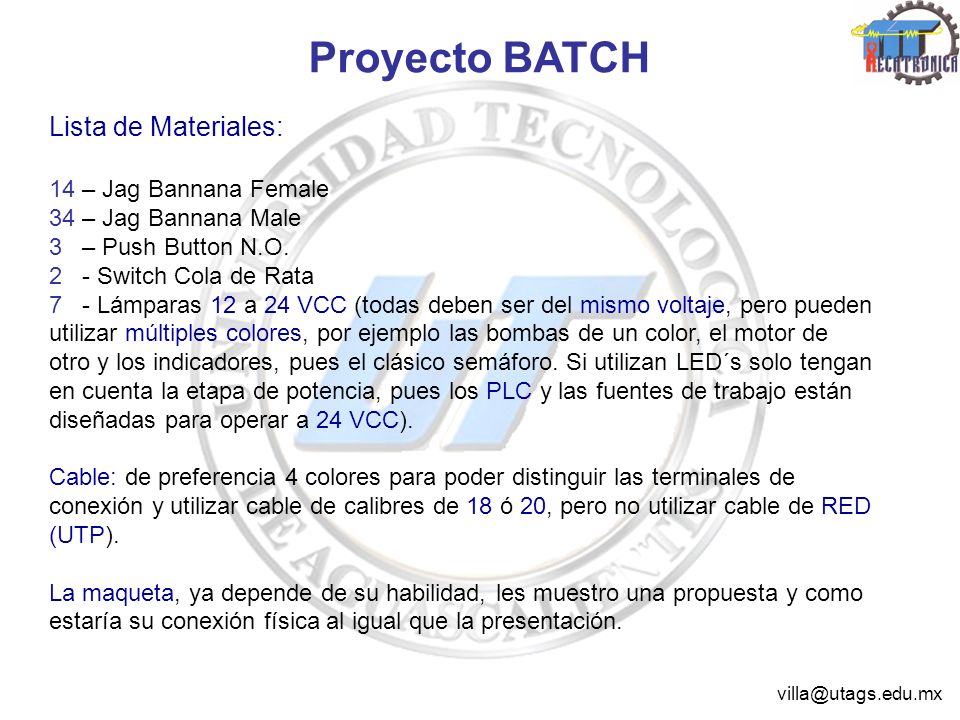

3 Proyecto BATCH Lista de Materiales: 14 – Jag Bannana Female 34 – Jag Bannana Male 3 – Push Button N.O. 2 - Switch Cola de Rata 7 - Lámparas 12 a 24 VCC (todas deben ser del mismo voltaje, pero pueden utilizar múltiples colores, por ejemplo las bombas de un color, el motor de otro y los indicadores, pues el clásico semáforo. Si utilizan LED´s solo tengan en cuenta la etapa de potencia, pues los PLC y las fuentes de trabajo están diseñadas para operar a 24 VCC). Cable: de preferencia 4 colores para poder distinguir las terminales de conexión y utilizar cable de calibres de 18 ó 20, pero no utilizar cable de RED (UTP). La maqueta, ya depende de su habilidad, les muestro una propuesta y como estaría su conexión física al igual que la presentación. villa@utags.edu.mx

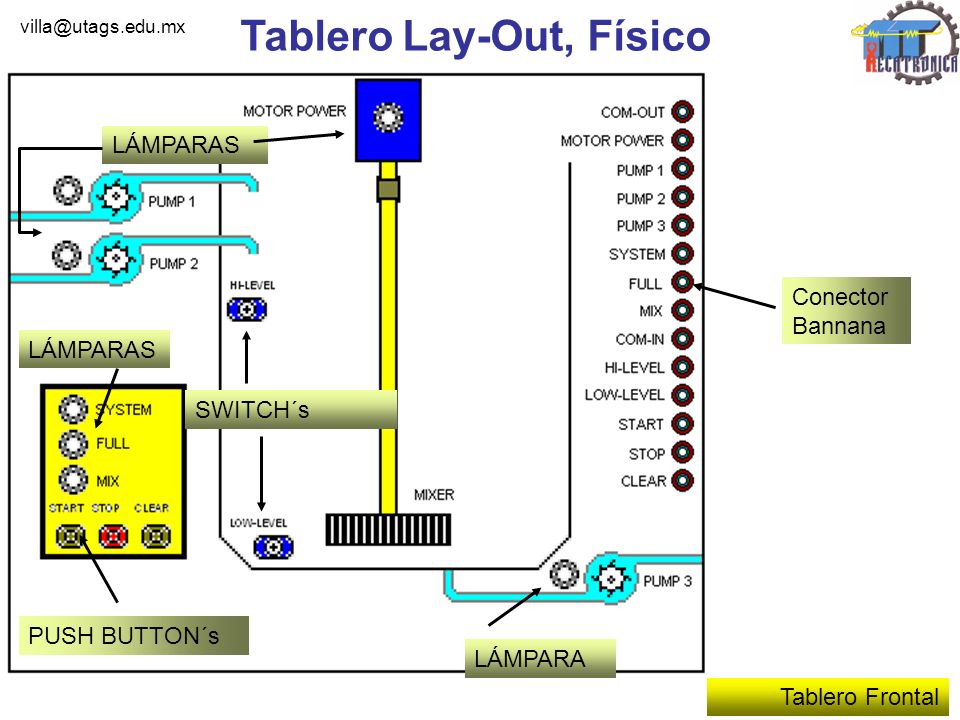

4 Tablero Lay-Out, Físico Tablero Frontal PUSH BUTTON´s SWITCH´s LÁMPARAS Conector Bannana LÁMPARAS LÁMPARA villa@utags.edu.mx

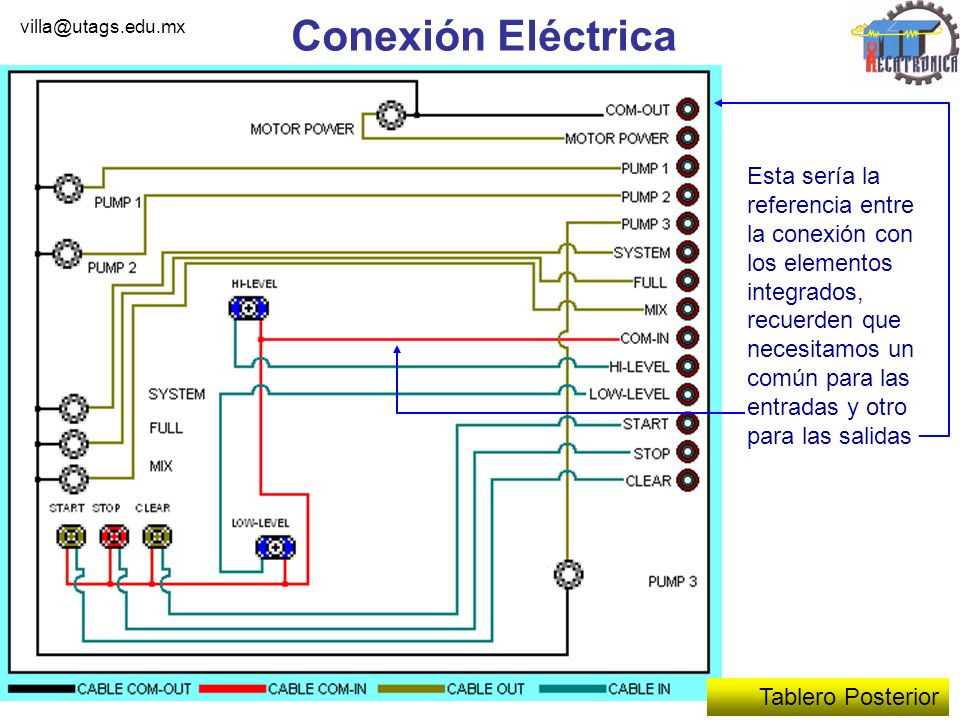

5 Conexión Eléctrica Tablero Posterior villa@utags.edu.mx Esta sería la referencia entre la conexión con los elementos integrados, recuerden que necesitamos un común para las entradas y otro para las salidas

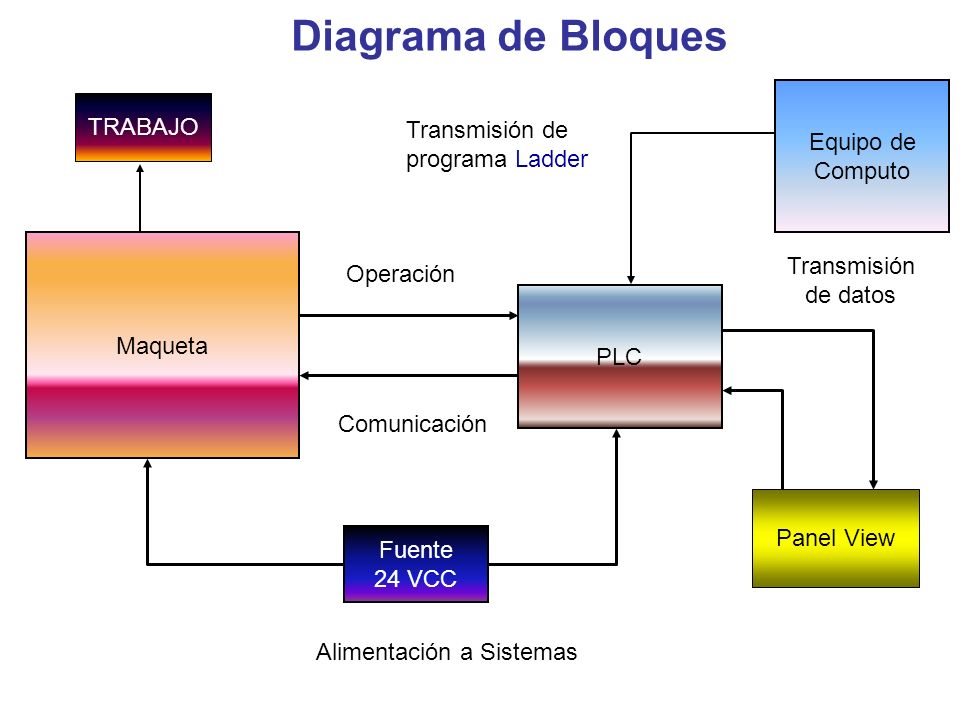

6 Diagrama de Bloques Maqueta Fuente 24 VCC PLC Equipo de Computo Transmisión de programa Ladder Alimentación a Sistemas Comunicación Operación TRABAJO Panel View Transmisión de datos

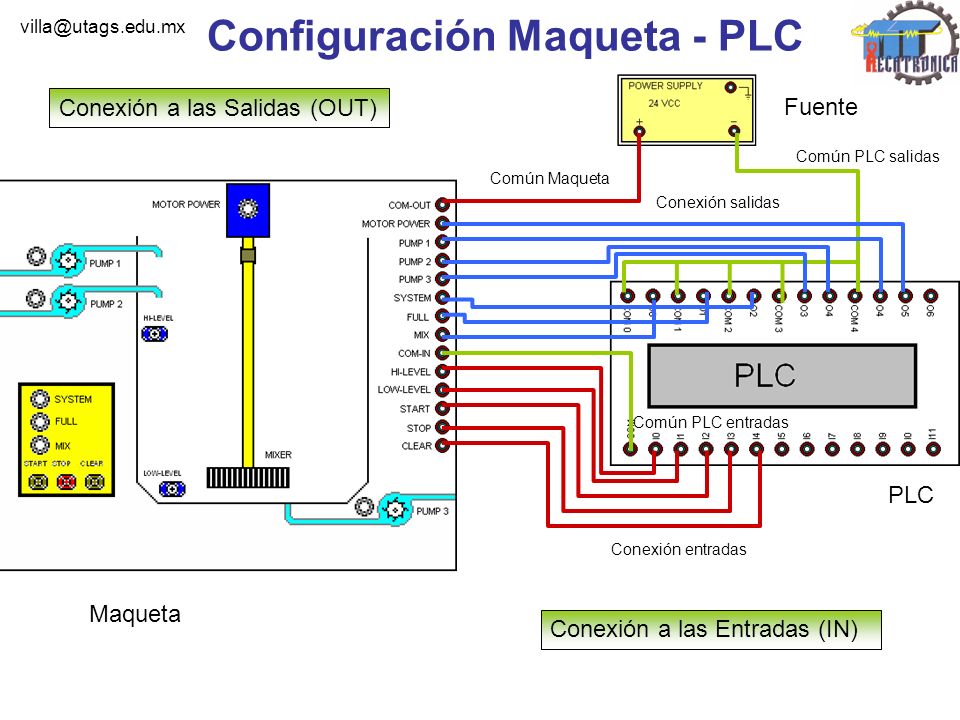

7 Configuración Maqueta - PLC villa@utags.edu.mx Conexión a las Salidas (OUT) Conexión a las Entradas (IN) Maqueta Fuente PLC Común Maqueta Común PLC salidas Conexión salidas Común PLC entradas Conexión entradas
