1 TRANSFORMACIÓN DEL CENTRO DE GESTIÓN OLIMPO CGO

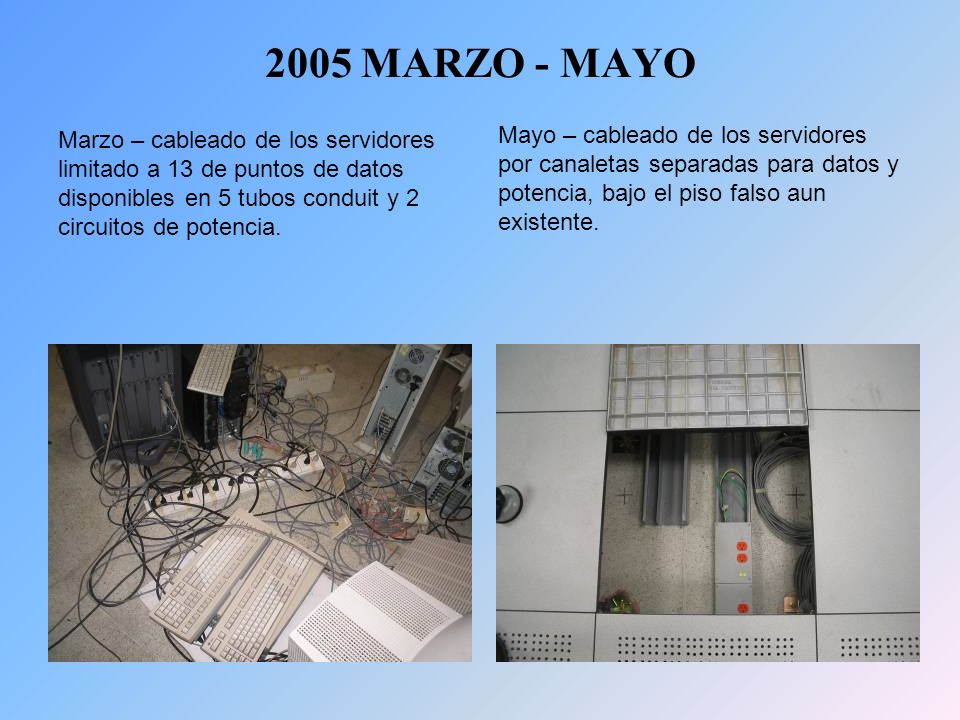

2 Marzo – cableado de los servidores limitado a 13 de puntos de datos disponibles en 5 tubos conduit y 2 circuitos de potencia. Mayo – cableado de los servidores por canaletas separadas para datos y potencia, bajo el piso falso aun existente. 2005 MARZO - MAYO

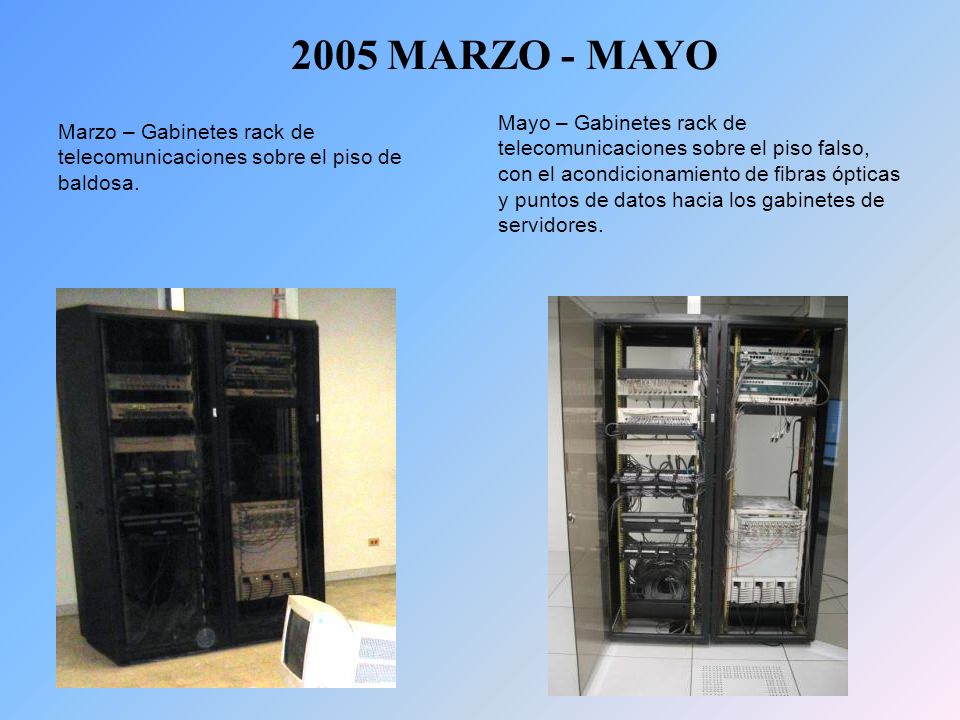

3 Marzo – Gabinetes rack de telecomunicaciones sobre el piso de baldosa. Mayo – Gabinetes rack de telecomunicaciones sobre el piso falso, con el acondicionamiento de fibras ópticas y puntos de datos hacia los gabinetes de servidores. 2005 MARZO - MAYO

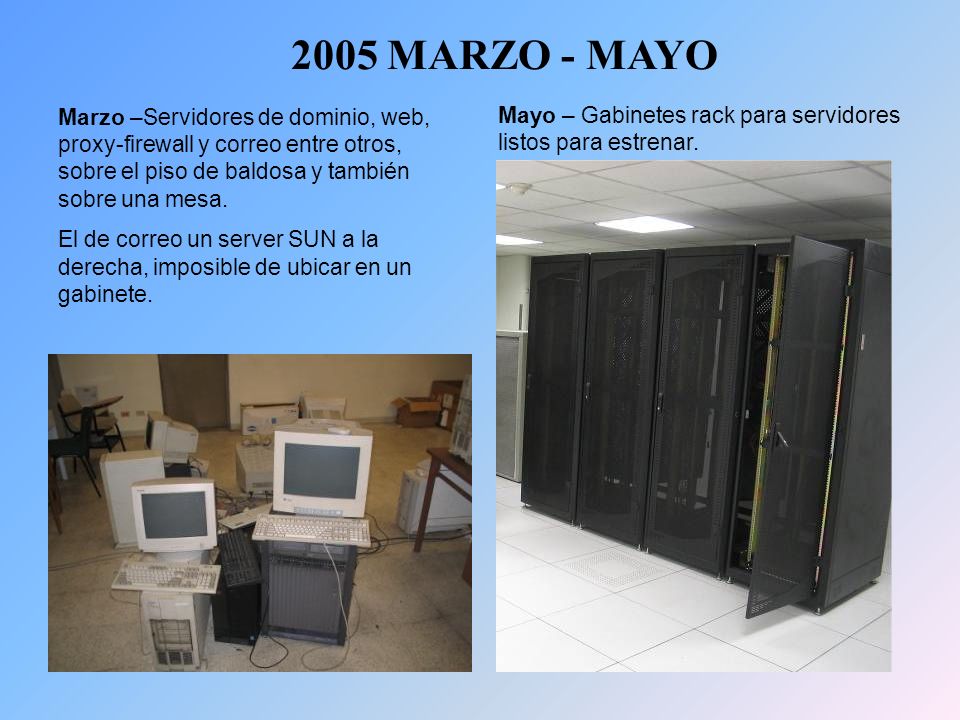

4 Marzo –Servidores de dominio, web, proxy-firewall y correo entre otros, sobre el piso de baldosa y también sobre una mesa. El de correo un server SUN a la derecha, imposible de ubicar en un gabinete. Mayo – Gabinetes rack para servidores listos para estrenar. 2005 MARZO - MAYO

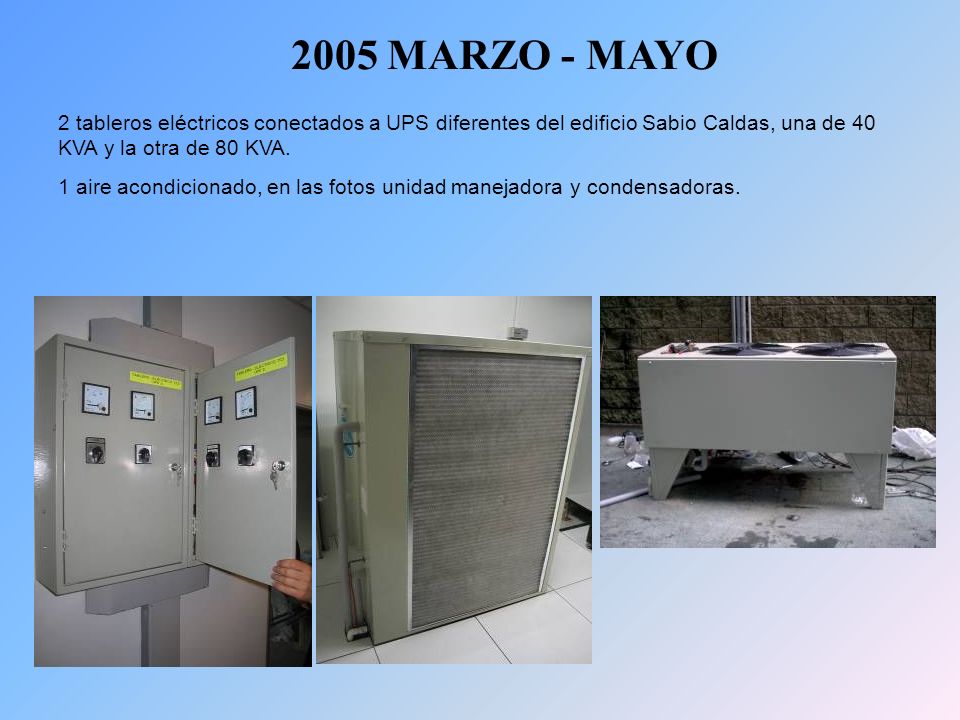

5 2 tableros eléctricos conectados a UPS diferentes del edificio Sabio Caldas, una de 40 KVA y la otra de 80 KVA. 1 aire acondicionado, en las fotos unidad manejadora y condensadoras. 2005 MARZO - MAYO

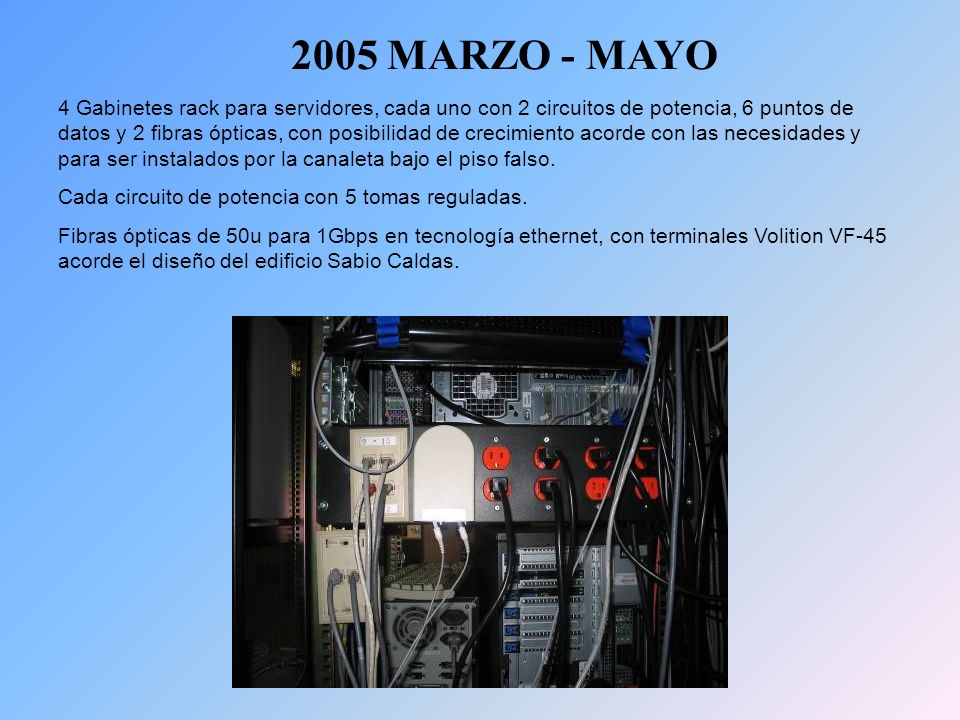

6 4 Gabinetes rack para servidores, cada uno con 2 circuitos de potencia, 6 puntos de datos y 2 fibras ópticas, con posibilidad de crecimiento acorde con las necesidades y para ser instalados por la canaleta bajo el piso falso. Cada circuito de potencia con 5 tomas reguladas. Fibras ópticas de 50u para 1Gbps en tecnología ethernet, con terminales Volition VF-45 acorde el diseño del edificio Sabio Caldas. 2005 MARZO - MAYO

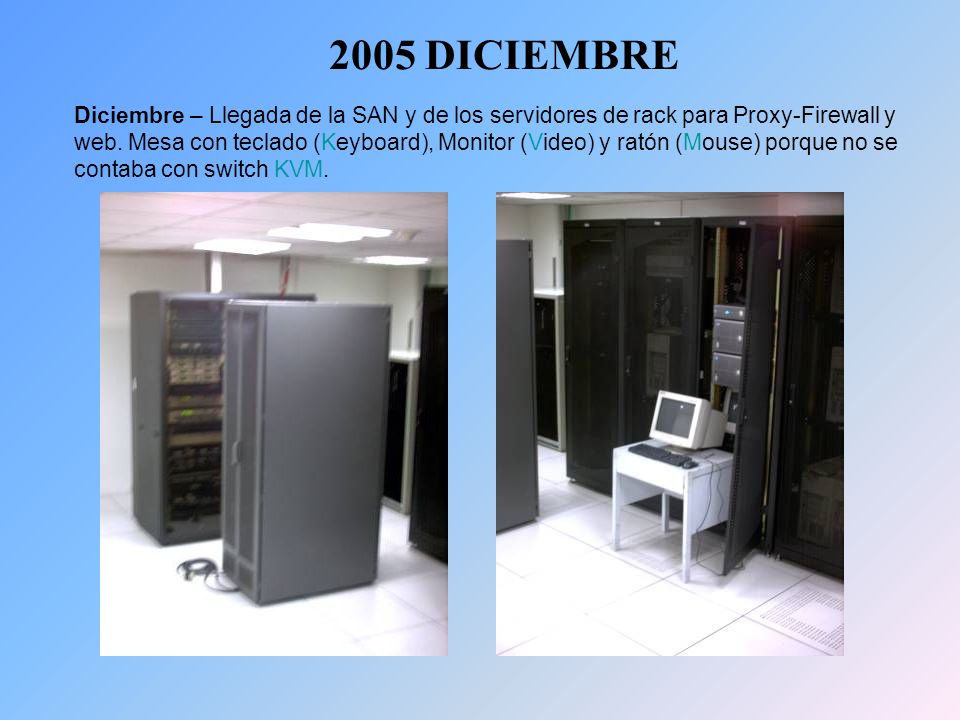

7 Diciembre – Llegada de la SAN y de los servidores de rack para Proxy-Firewall y web. Mesa con teclado (Keyboard), Monitor (Video) y ratón (Mouse) porque no se contaba con switch KVM. 2005 DICIEMBRE

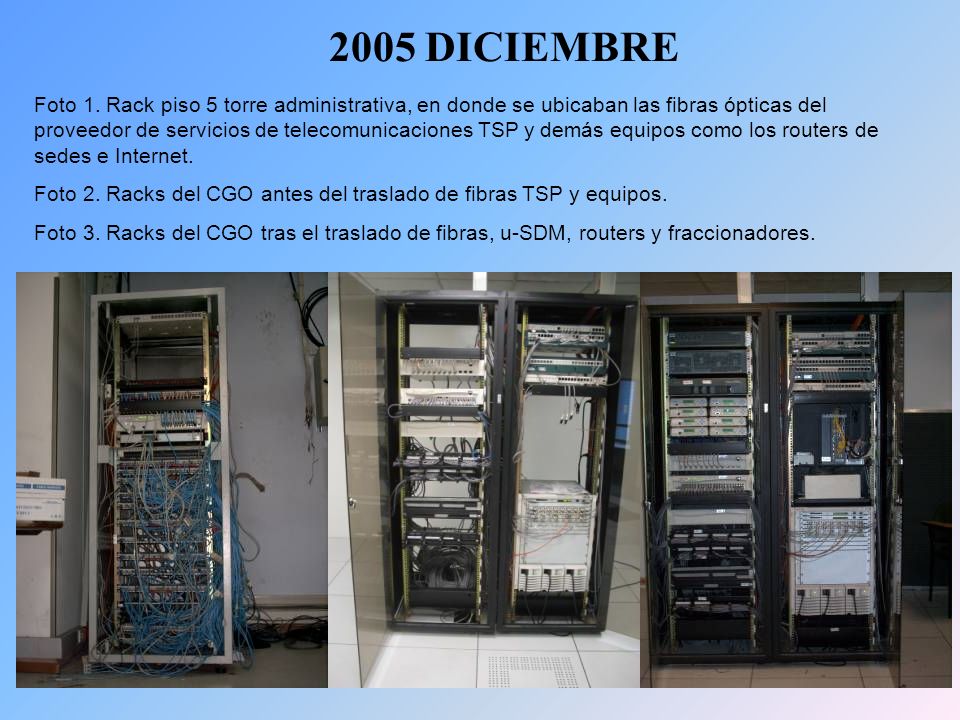

8 Foto 1. Rack piso 5 torre administrativa, en donde se ubicaban las fibras ópticas del proveedor de servicios de telecomunicaciones TSP y demás equipos como los routers de sedes e Internet. Foto 2. Racks del CGO antes del traslado de fibras TSP y equipos. Foto 3. Racks del CGO tras el traslado de fibras, u-SDM, routers y fraccionadores. 2005 DICIEMBRE

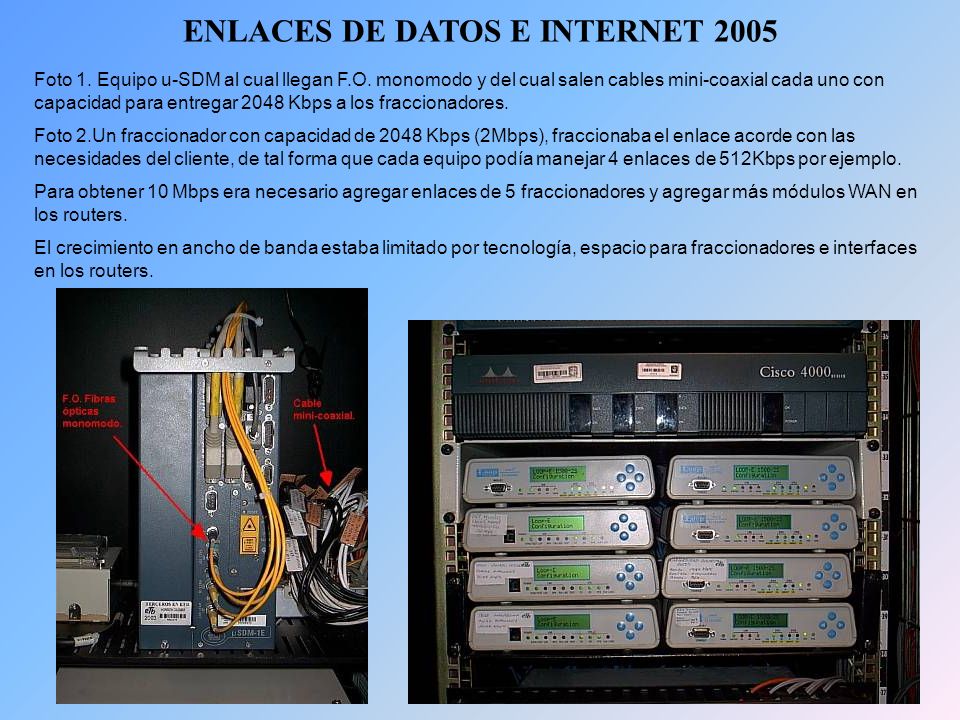

9 Foto 1. Equipo u-SDM al cual llegan F.O. monomodo y del cual salen cables mini-coaxial cada uno con capacidad para entregar 2048 Kbps a los fraccionadores. Foto 2.Un fraccionador con capacidad de 2048 Kbps (2Mbps), fraccionaba el enlace acorde con las necesidades del cliente, de tal forma que cada equipo podía manejar 4 enlaces de 512Kbps por ejemplo. Para obtener 10 Mbps era necesario agregar enlaces de 5 fraccionadores y agregar más módulos WAN en los routers. El crecimiento en ancho de banda estaba limitado por tecnología, espacio para fraccionadores e interfaces en los routers. ENLACES DE DATOS E INTERNET 2005

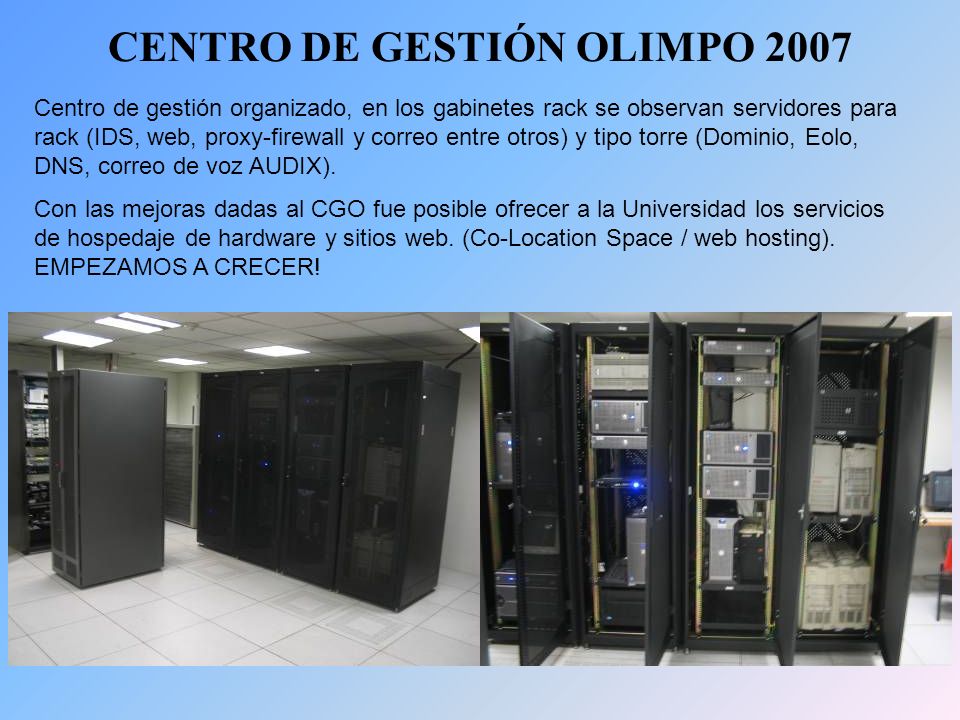

10 Centro de gestión organizado, en los gabinetes rack se observan servidores para rack (IDS, web, proxy-firewall y correo entre otros) y tipo torre (Dominio, Eolo, DNS, correo de voz AUDIX). Con las mejoras dadas al CGO fue posible ofrecer a la Universidad los servicios de hospedaje de hardware y sitios web. (Co-Location Space / web hosting). EMPEZAMOS A CRECER! CENTRO DE GESTIÓN OLIMPO 2007

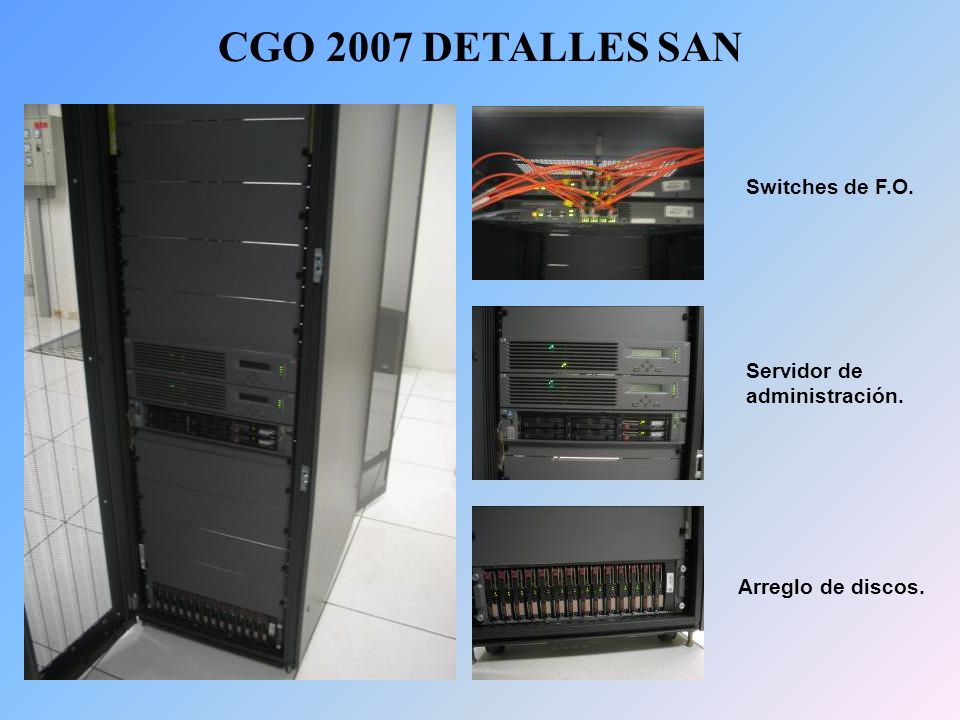

11 Arreglo de discos. CGO 2007 DETALLES SAN Servidor de administración. Switches de F.O.

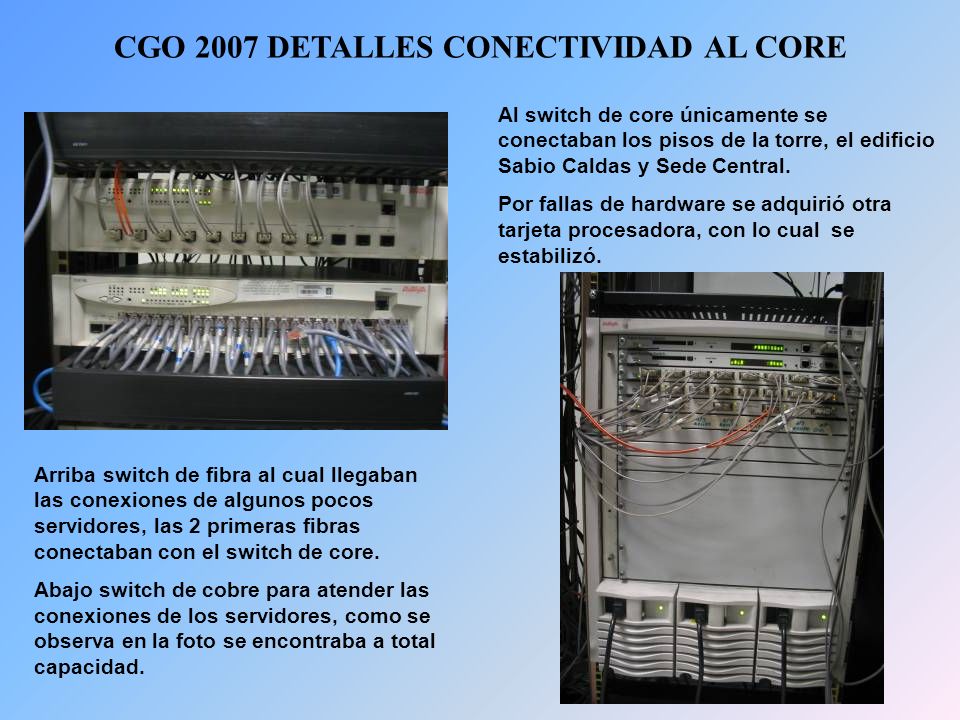

12 CGO 2007 DETALLES CONECTIVIDAD AL CORE Al switch de core únicamente se conectaban los pisos de la torre, el edificio Sabio Caldas y Sede Central. Por fallas de hardware se adquirió otra tarjeta procesadora, con lo cual se estabilizó. Arriba switch de fibra al cual llegaban las conexiones de algunos pocos servidores, las 2 primeras fibras conectaban con el switch de core. Abajo switch de cobre para atender las conexiones de los servidores, como se observa en la foto se encontraba a total capacidad.

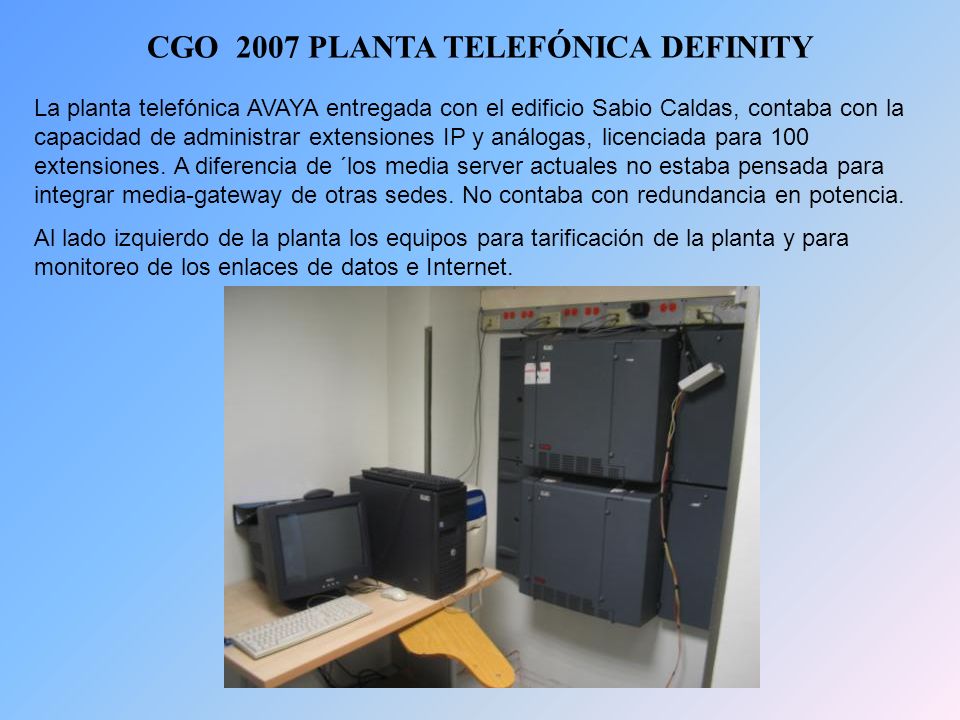

13 La planta telefónica AVAYA entregada con el edificio Sabio Caldas, contaba con la capacidad de administrar extensiones IP y análogas, licenciada para 100 extensiones. A diferencia de ´los media server actuales no estaba pensada para integrar media-gateway de otras sedes. No contaba con redundancia en potencia. Al lado izquierdo de la planta los equipos para tarificación de la planta y para monitoreo de los enlaces de datos e Internet. CGO 2007 PLANTA TELEFÓNICA DEFINITY

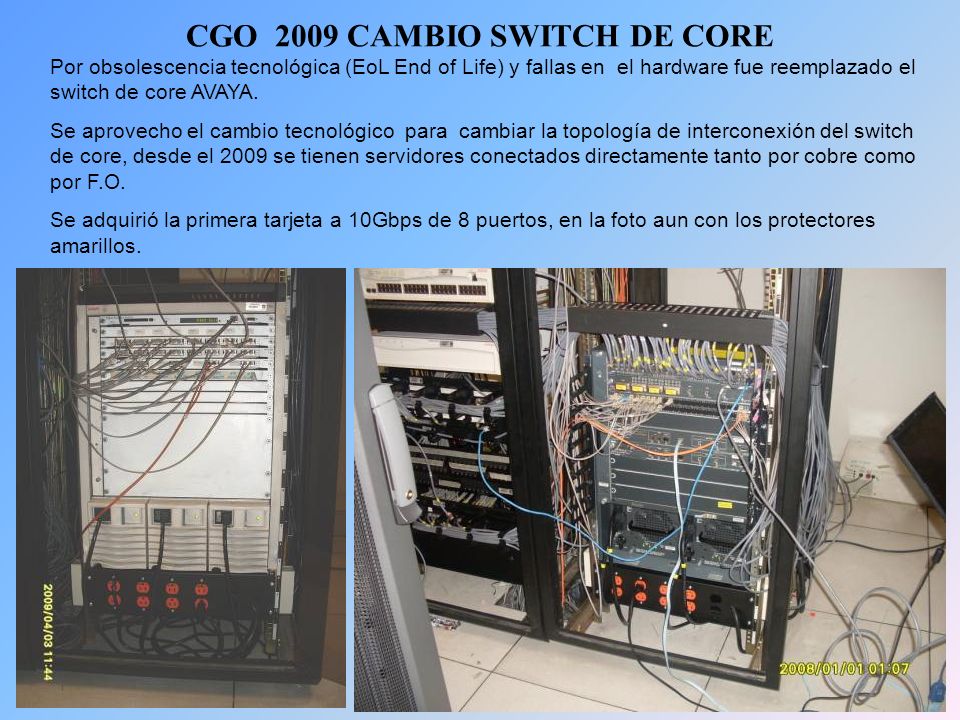

14 Por obsolescencia tecnológica (EoL End of Life) y fallas en el hardware fue reemplazado el switch de core AVAYA. Se aprovecho el cambio tecnológico para cambiar la topología de interconexión del switch de core, desde el 2009 se tienen servidores conectados directamente tanto por cobre como por F.O. Se adquirió la primera tarjeta a 10Gbps de 8 puertos, en la foto aun con los protectores amarillos. CGO 2009 CAMBIO SWITCH DE CORE

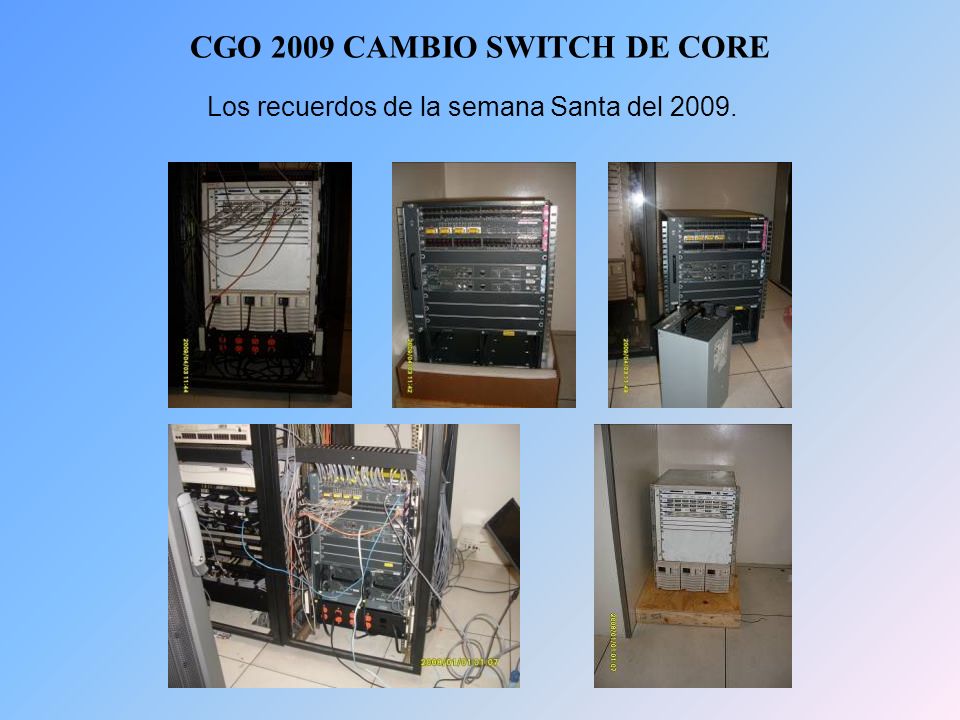

15 Los recuerdos de la semana Santa del 2009.

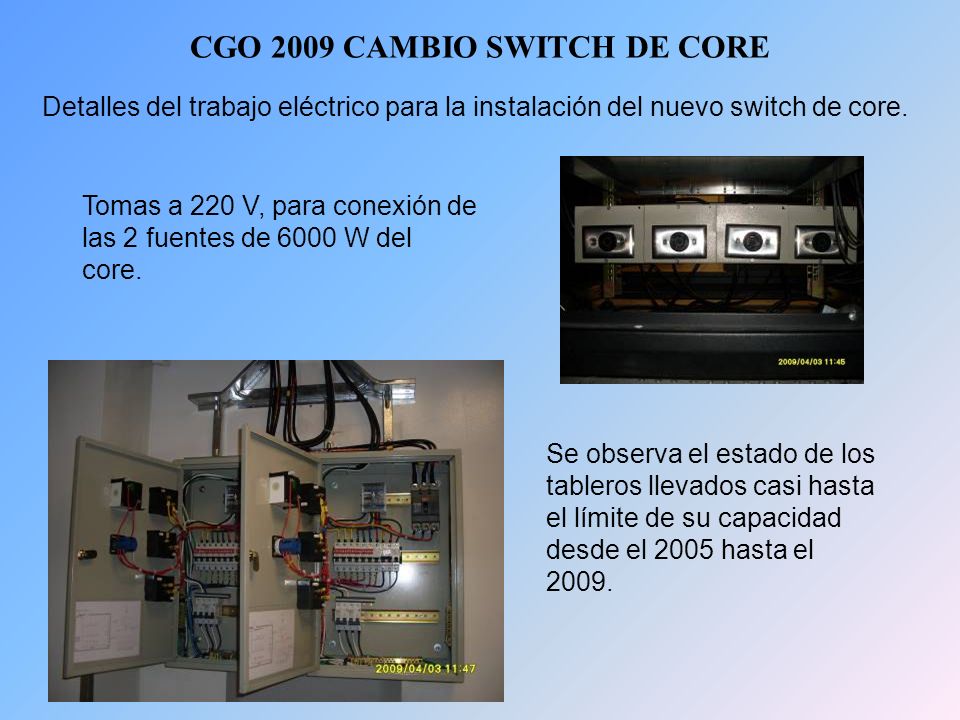

16 CGO 2009 CAMBIO SWITCH DE CORE Detalles del trabajo eléctrico para la instalación del nuevo switch de core. Tomas a 220 V, para conexión de las 2 fuentes de 6000 W del core. Se observa el estado de los tableros llevados casi hasta el límite de su capacidad desde el 2005 hasta el 2009.

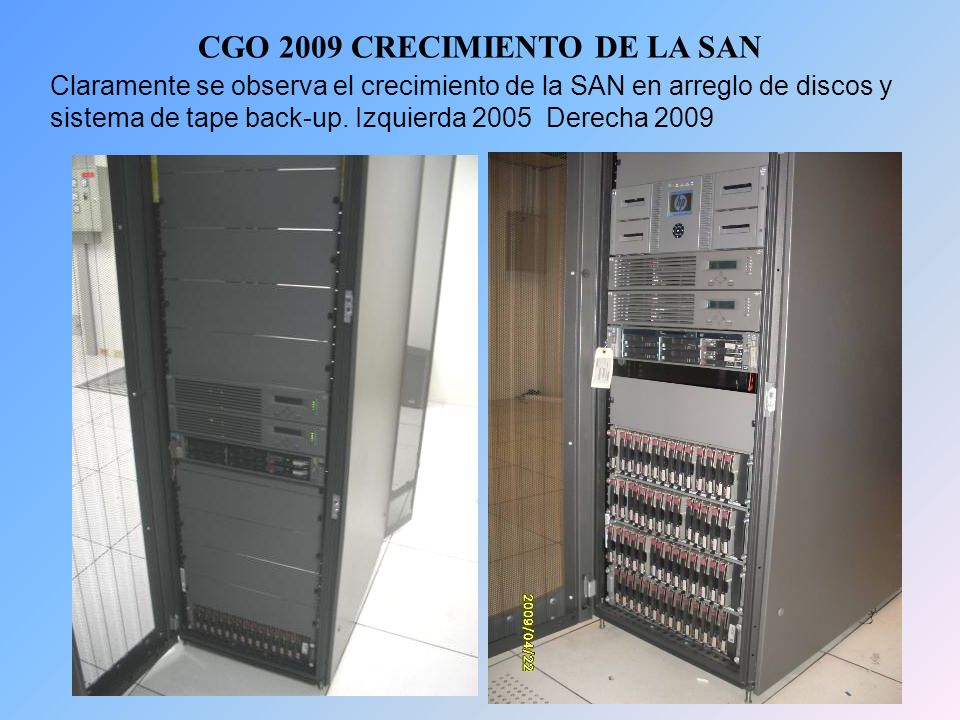

17 CGO 2009 CRECIMIENTO DE LA SAN Claramente se observa el crecimiento de la SAN en arreglo de discos y sistema de tape back-up. Izquierda 2005 Derecha 2009

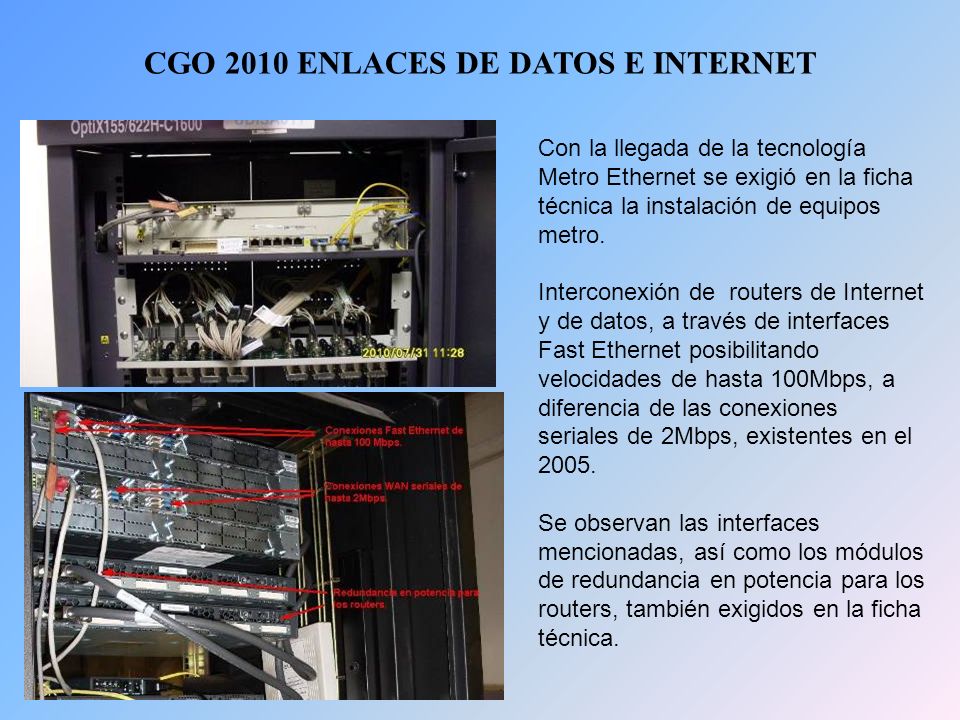

18 Con la llegada de la tecnología Metro Ethernet se exigió en la ficha técnica la instalación de equipos metro. Interconexión de routers de Internet y de datos, a través de interfaces Fast Ethernet posibilitando velocidades de hasta 100Mbps, a diferencia de las conexiones seriales de 2Mbps, existentes en el 2005. Se observan las interfaces mencionadas, así como los módulos de redundancia en potencia para los routers, también exigidos en la ficha técnica. CGO 2010 ENLACES DE DATOS E INTERNET

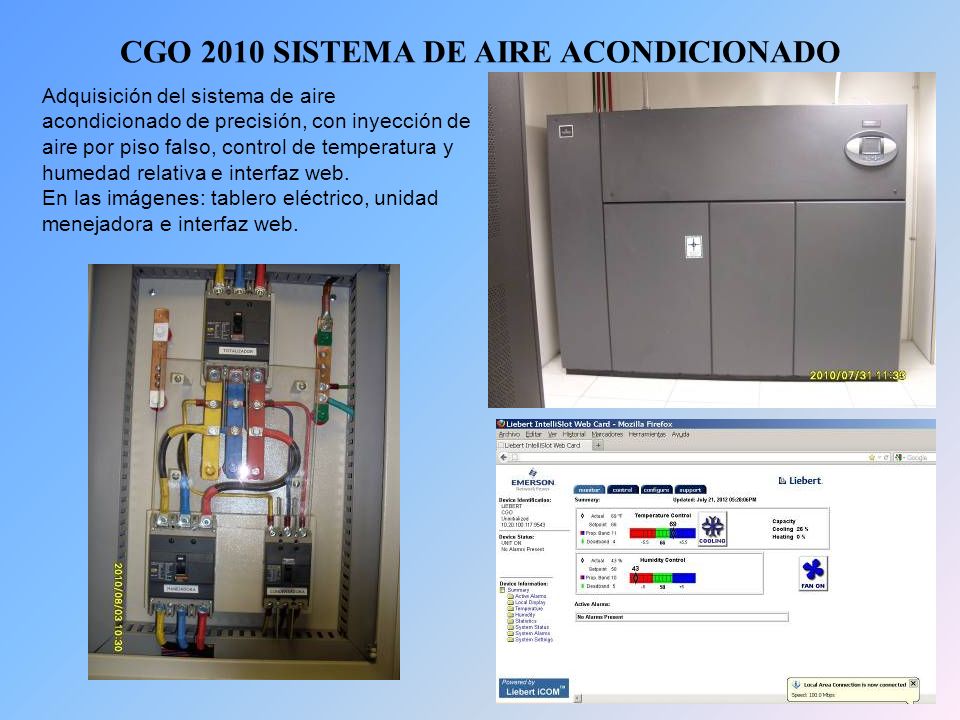

19 Adquisición del sistema de aire acondicionado de precisión, con inyección de aire por piso falso, control de temperatura y humedad relativa e interfaz web. En las imágenes: tablero eléctrico, unidad menejadora e interfaz web. CGO 2010 SISTEMA DE AIRE ACONDICIONADO

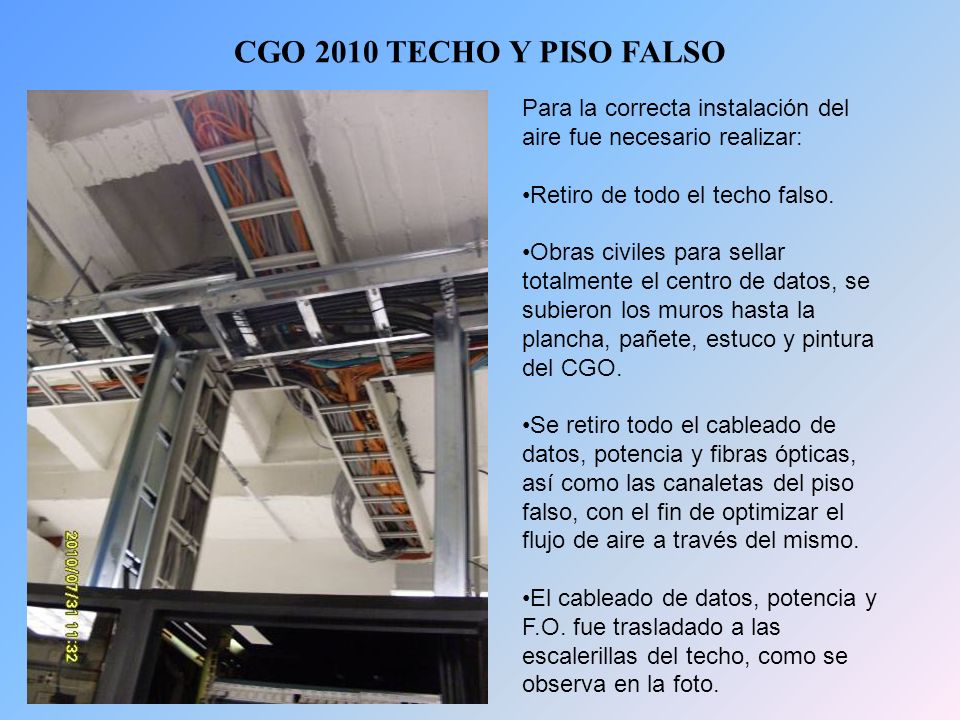

20 Para la correcta instalación del aire fue necesario realizar: Retiro de todo el techo falso. Obras civiles para sellar totalmente el centro de datos, se subieron los muros hasta la plancha, pañete, estuco y pintura del CGO. Se retiro todo el cableado de datos, potencia y fibras ópticas, así como las canaletas del piso falso, con el fin de optimizar el flujo de aire a través del mismo. El cableado de datos, potencia y F.O. fue trasladado a las escalerillas del techo, como se observa en la foto. CGO 2010 TECHO Y PISO FALSO

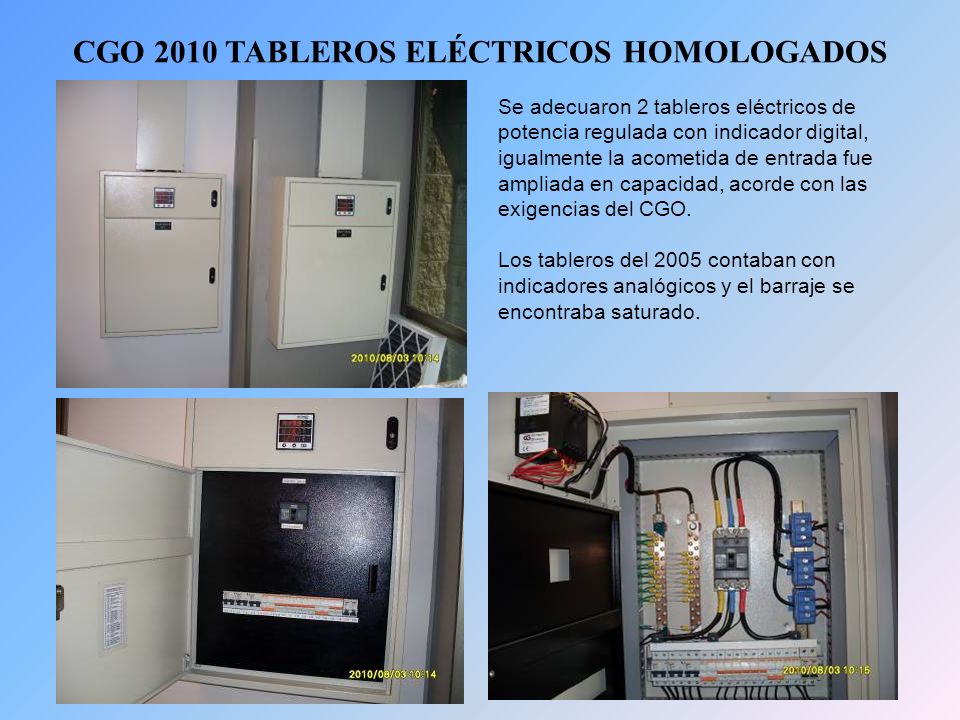

21 Se adecuaron 2 tableros eléctricos de potencia regulada con indicador digital, igualmente la acometida de entrada fue ampliada en capacidad, acorde con las exigencias del CGO. Los tableros del 2005 contaban con indicadores analógicos y el barraje se encontraba saturado. CGO 2010 TABLEROS ELÉCTRICOS HOMOLOGADOS

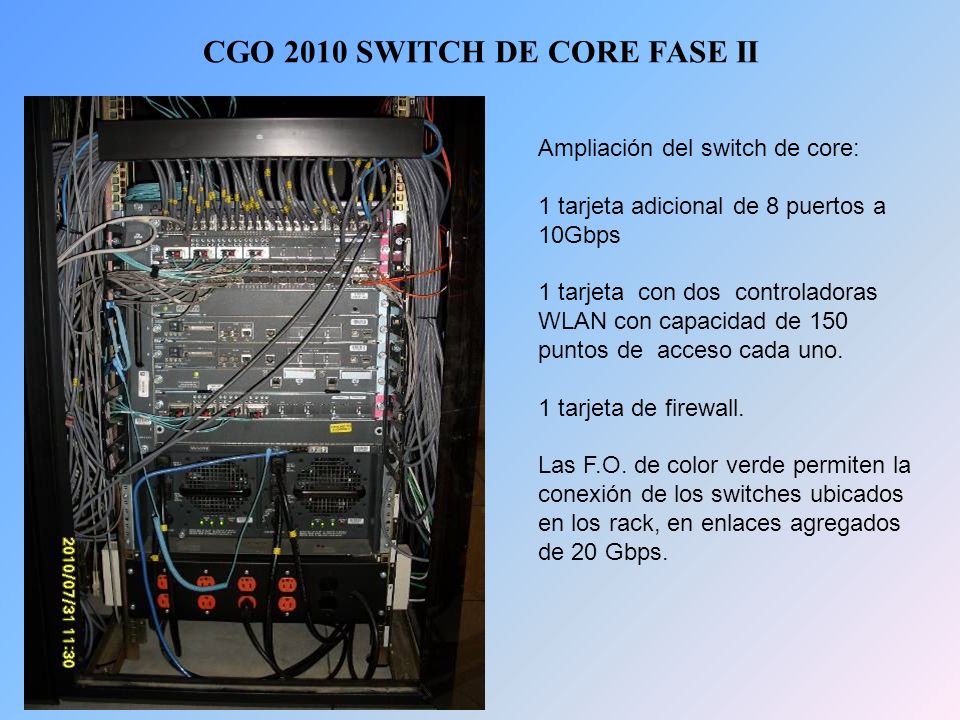

22 Ampliación del switch de core: 1 tarjeta adicional de 8 puertos a 10Gbps 1 tarjeta con dos controladoras WLAN con capacidad de 150 puntos de acceso cada uno. 1 tarjeta de firewall. Las F.O. de color verde permiten la conexión de los switches ubicados en los rack, en enlaces agregados de 20 Gbps. CGO 2010 SWITCH DE CORE FASE II

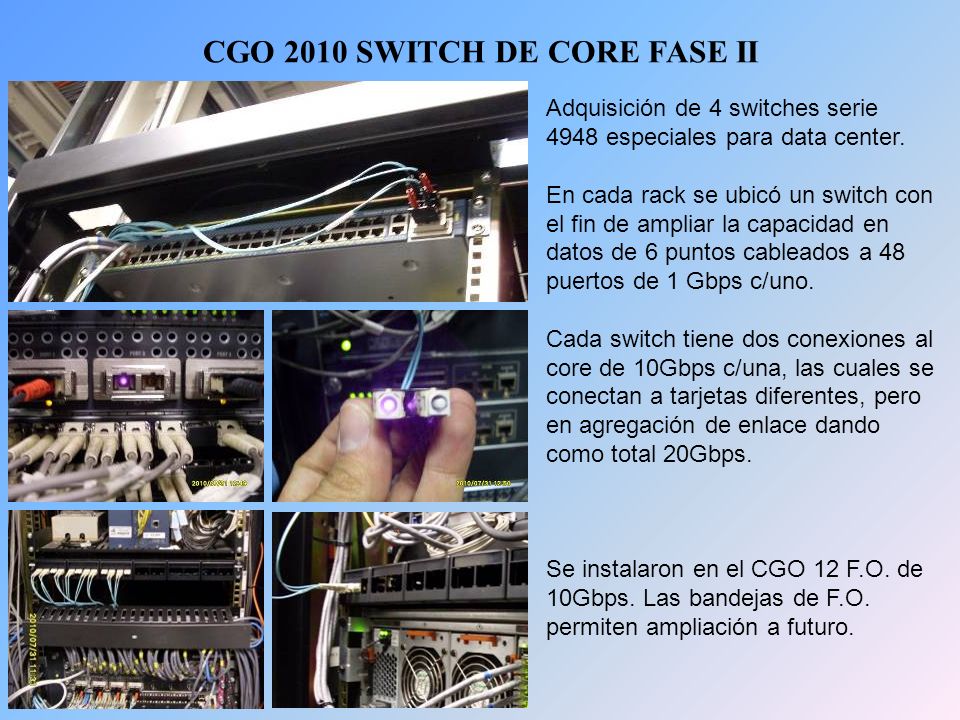

23 Adquisición de 4 switches serie 4948 especiales para data center. En cada rack se ubicó un switch con el fin de ampliar la capacidad en datos de 6 puntos cableados a 48 puertos de 1 Gbps c/uno. Cada switch tiene dos conexiones al core de 10Gbps c/una, las cuales se conectan a tarjetas diferentes, pero en agregación de enlace dando como total 20Gbps. Se instalaron en el CGO 12 F.O. de 10Gbps. Las bandejas de F.O. permiten ampliación a futuro. CGO 2010 SWITCH DE CORE FASE II

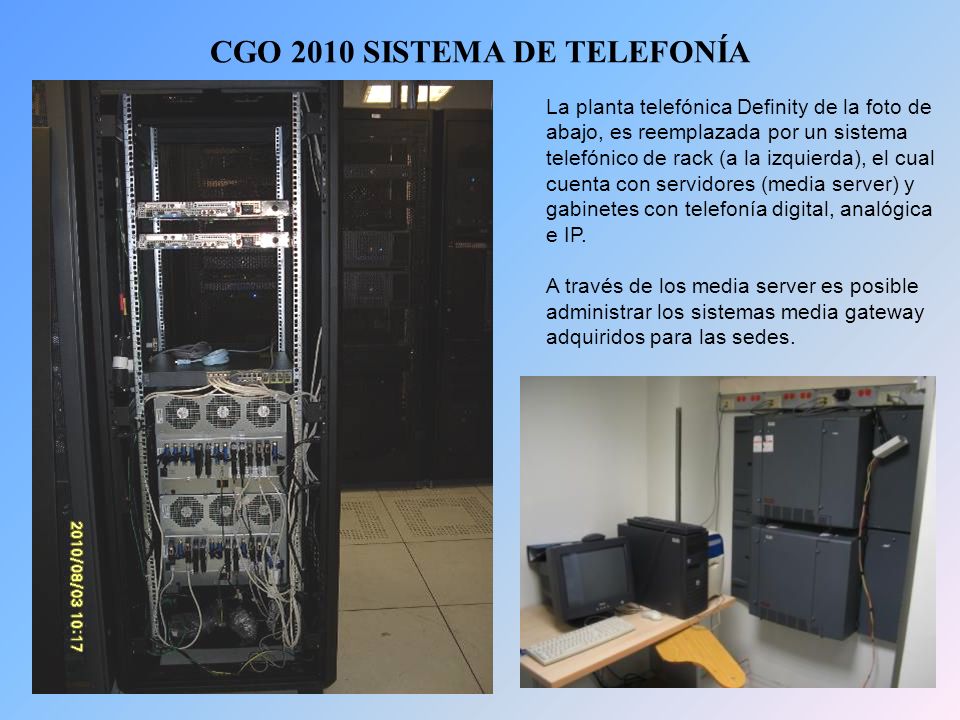

24 La planta telefónica Definity de la foto de abajo, es reemplazada por un sistema telefónico de rack (a la izquierda), el cual cuenta con servidores (media server) y gabinetes con telefonía digital, analógica e IP. A través de los media server es posible administrar los sistemas media gateway adquiridos para las sedes. CGO 2010 SISTEMA DE TELEFONÍA

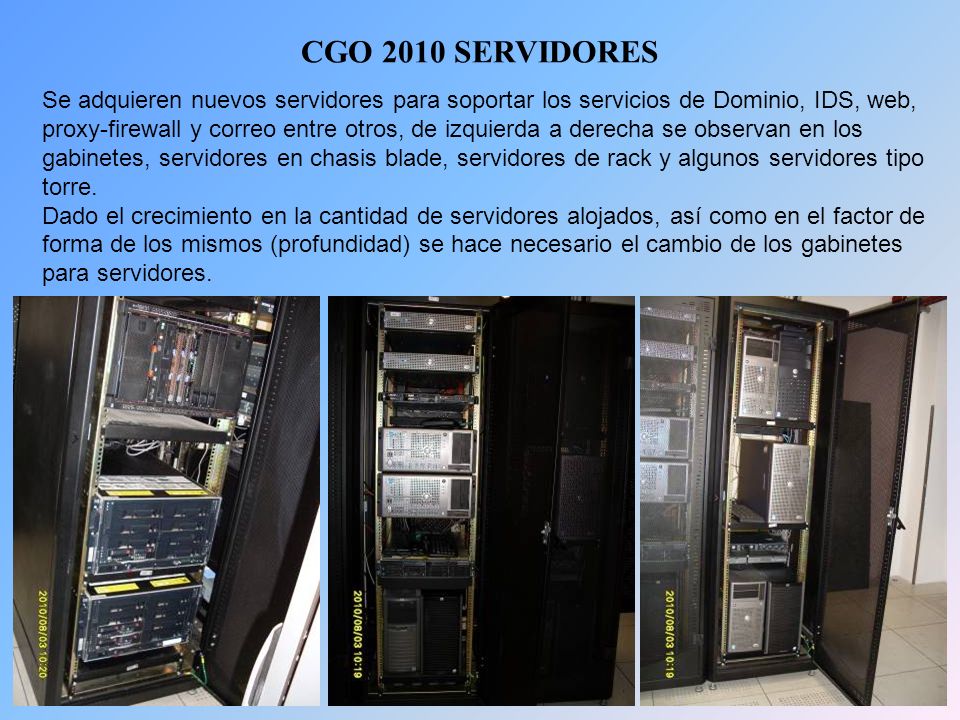

25 Se adquieren nuevos servidores para soportar los servicios de Dominio, IDS, web, proxy-firewall y correo entre otros, de izquierda a derecha se observan en los gabinetes, servidores en chasis blade, servidores de rack y algunos servidores tipo torre. Dado el crecimiento en la cantidad de servidores alojados, así como en el factor de forma de los mismos (profundidad) se hace necesario el cambio de los gabinetes para servidores. CGO 2010 SERVIDORES

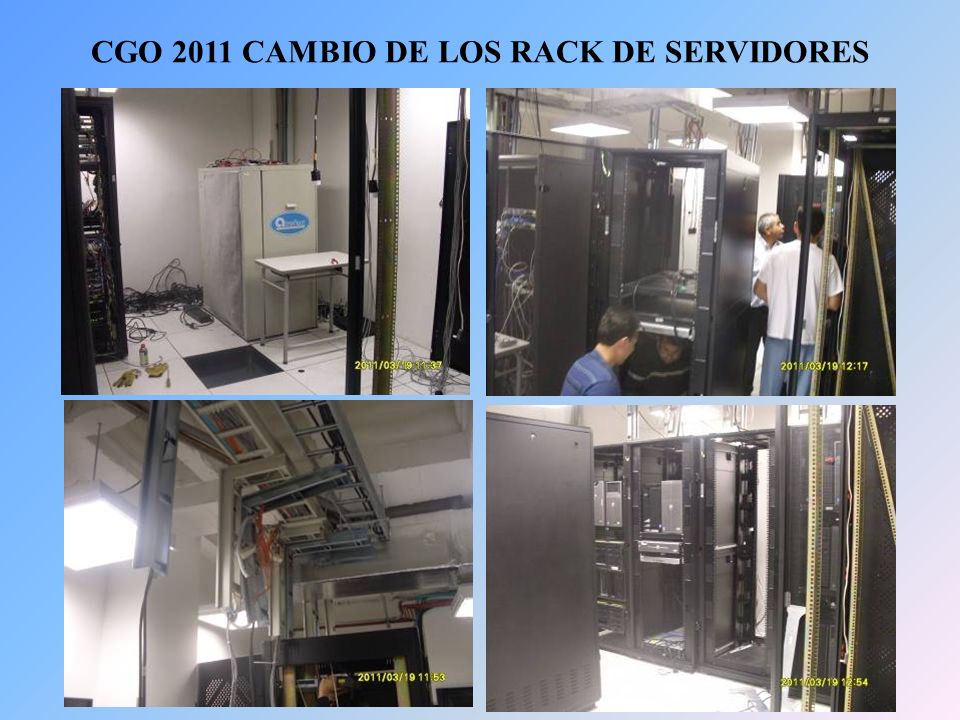

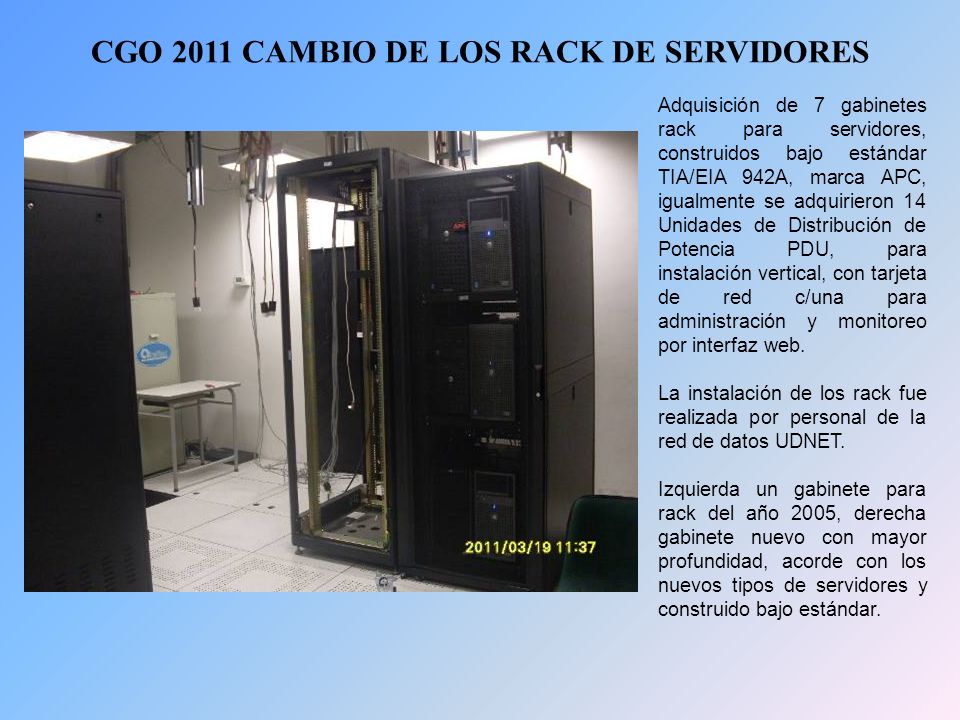

26 Adquisición de 7 gabinetes rack para servidores, construidos bajo estándar TIA/EIA 942A, marca APC, igualmente se adquirieron 14 Unidades de Distribución de Potencia PDU, para instalación vertical, con tarjeta de red c/una para administración y monitoreo por interfaz web. La instalación de los rack fue realizada por personal de la red de datos UDNET. Izquierda un gabinete para rack del año 2005, derecha gabinete nuevo con mayor profundidad, acorde con los nuevos tipos de servidores y construido bajo estándar. CGO 2011 CAMBIO DE LOS RACK DE SERVIDORES

27

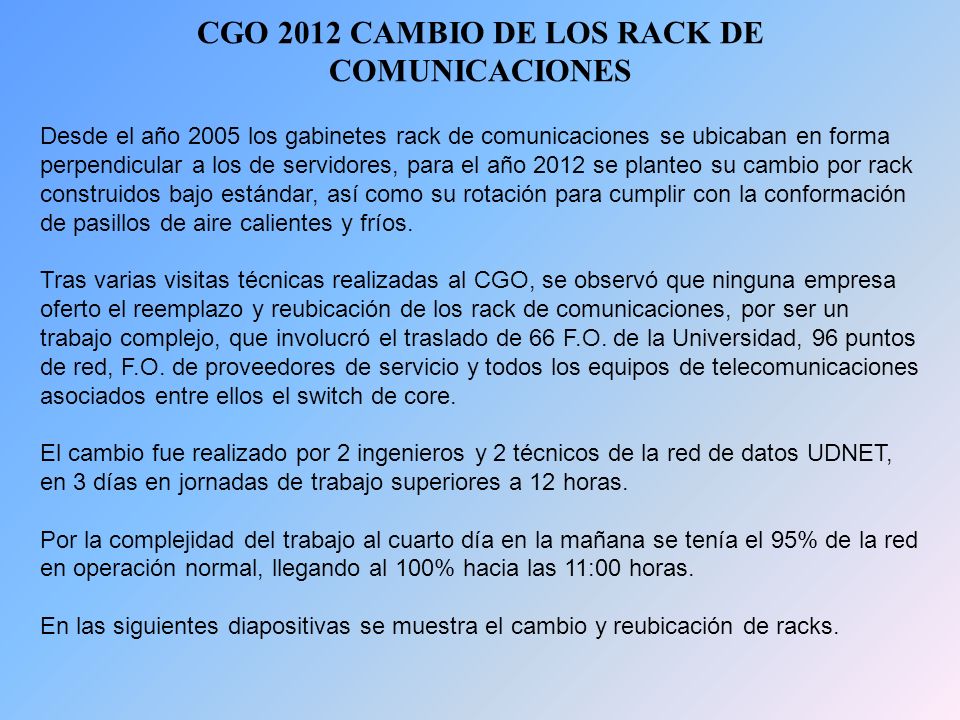

28 CGO 2012 CAMBIO DE LOS RACK DE COMUNICACIONES Desde el año 2005 los gabinetes rack de comunicaciones se ubicaban en forma perpendicular a los de servidores, para el año 2012 se planteo su cambio por rack construidos bajo estándar, así como su rotación para cumplir con la conformación de pasillos de aire calientes y fríos. Tras varias visitas técnicas realizadas al CGO, se observó que ninguna empresa oferto el reemplazo y reubicación de los rack de comunicaciones, por ser un trabajo complejo, que involucró el traslado de 66 F.O. de la Universidad, 96 puntos de red, F.O. de proveedores de servicio y todos los equipos de telecomunicaciones asociados entre ellos el switch de core. El cambio fue realizado por 2 ingenieros y 2 técnicos de la red de datos UDNET, en 3 días en jornadas de trabajo superiores a 12 horas. Por la complejidad del trabajo al cuarto día en la mañana se tenía el 95% de la red en operación normal, llegando al 100% hacia las 11:00 horas. En las siguientes diapositivas se muestra el cambio y reubicación de racks.

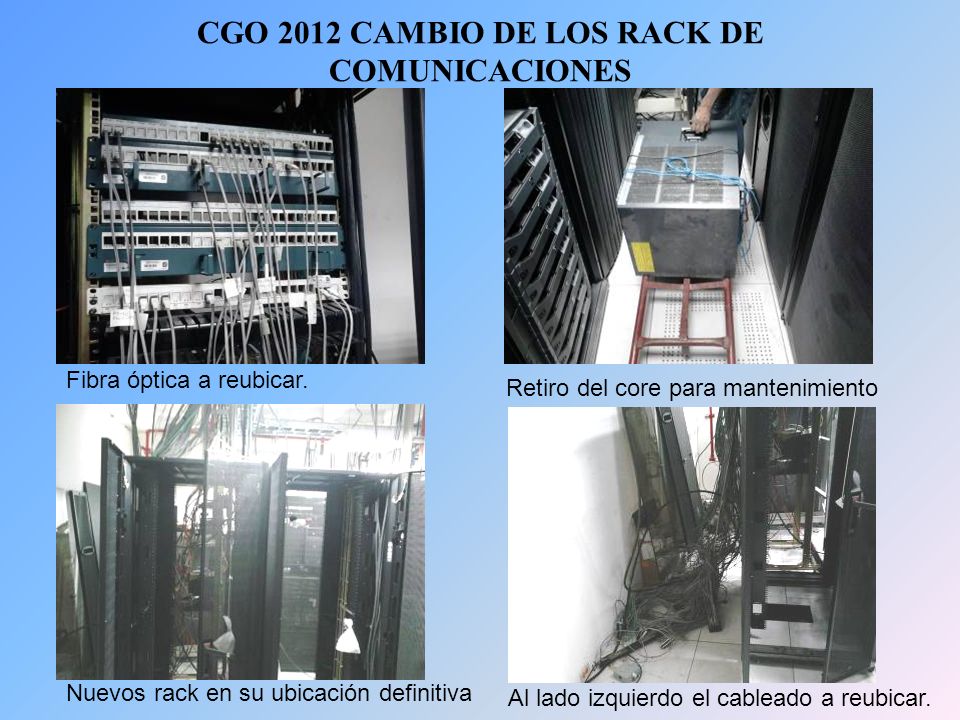

29 CGO 2012 CAMBIO DE LOS RACK DE COMUNICACIONES Fibra óptica a reubicar. Retiro del core para mantenimiento Nuevos rack en su ubicación definitiva Al lado izquierdo el cableado a reubicar.

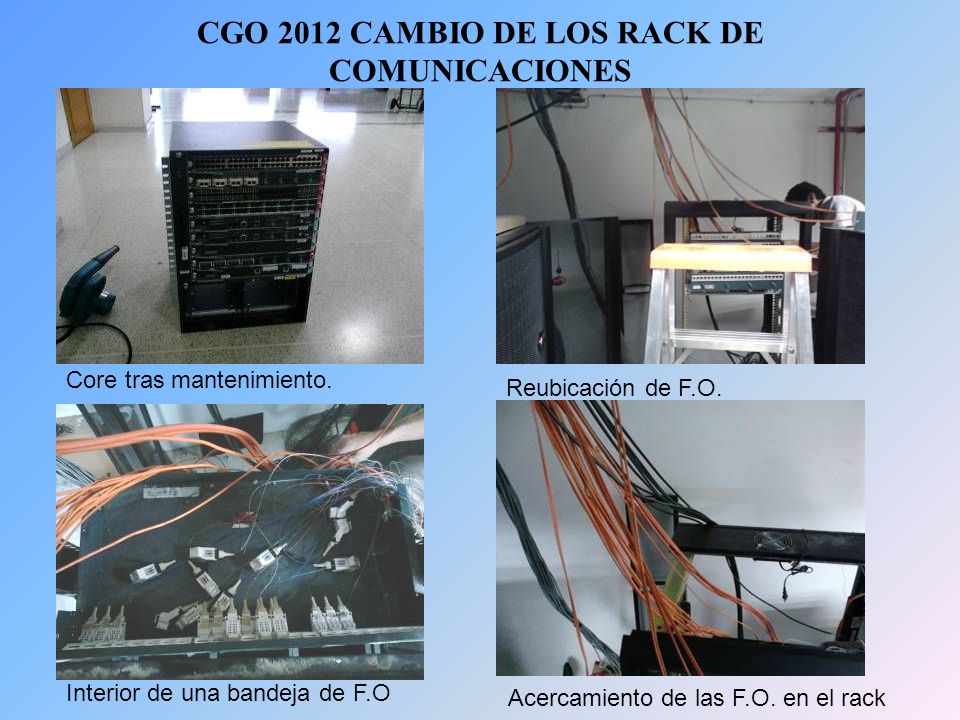

30 CGO 2012 CAMBIO DE LOS RACK DE COMUNICACIONES Core tras mantenimiento. Reubicación de F.O. Interior de una bandeja de F.O Acercamiento de las F.O. en el rack

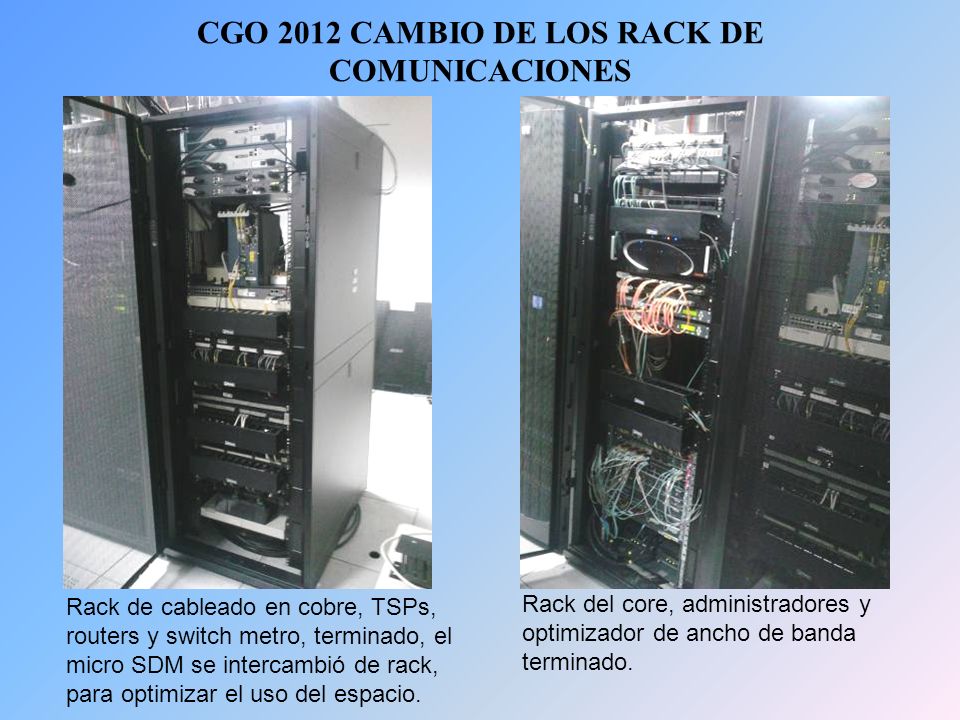

31 CGO 2012 CAMBIO DE LOS RACK DE COMUNICACIONES Rack de cableado en cobre, TSPs, routers y switch metro, terminado, el micro SDM se intercambió de rack, para optimizar el uso del espacio. Rack del core, administradores y optimizador de ancho de banda terminado.

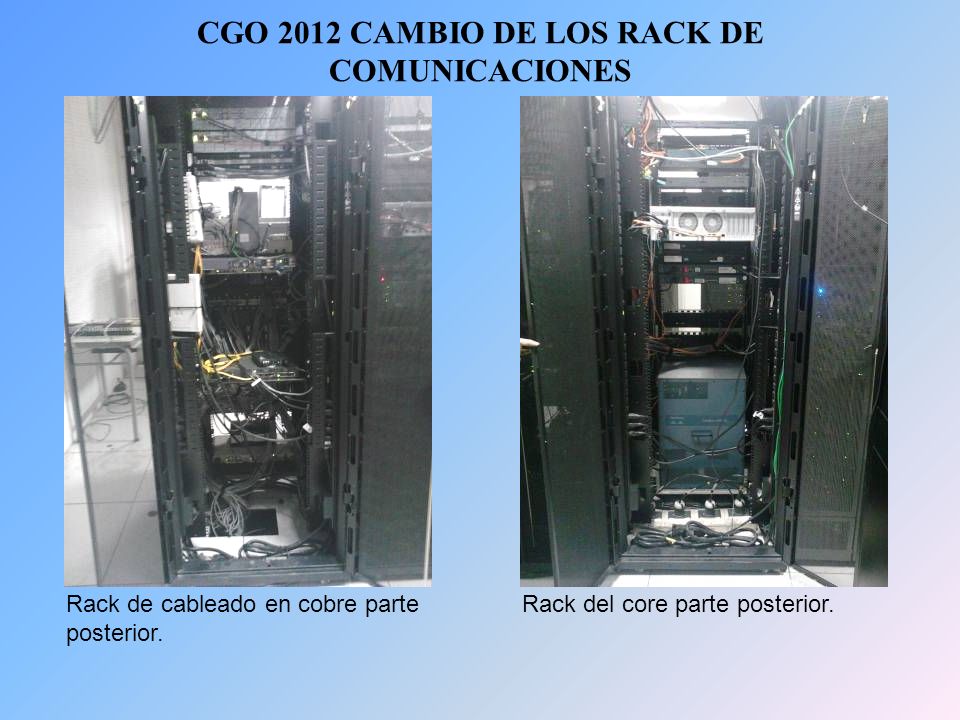

32 CGO 2012 CAMBIO DE LOS RACK DE COMUNICACIONES Rack de cableado en cobre parte posterior. Rack del core parte posterior.

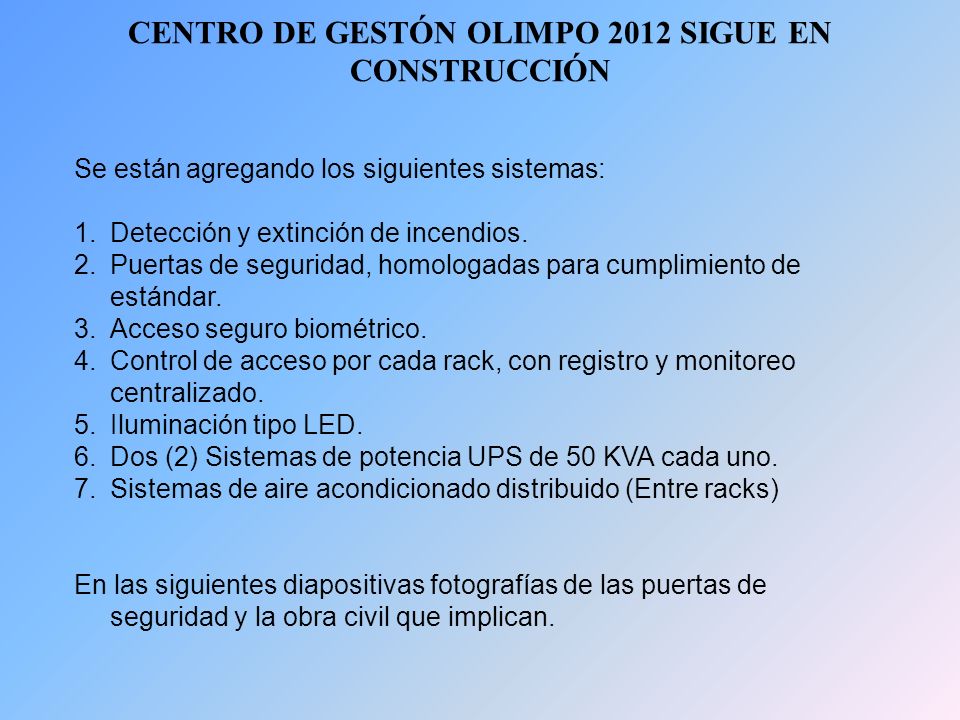

33 CENTRO DE GESTÓN OLIMPO 2012 SIGUE EN CONSTRUCCIÓN Se están agregando los siguientes sistemas: 1.Detección y extinción de incendios. 2.Puertas de seguridad, homologadas para cumplimiento de estándar. 3.Acceso seguro biométrico. 4.Control de acceso por cada rack, con registro y monitoreo centralizado. 5.Iluminación tipo LED. 6.Dos (2) Sistemas de potencia UPS de 50 KVA cada uno. 7.Sistemas de aire acondicionado distribuido (Entre racks) En las siguientes diapositivas fotografías de las puertas de seguridad y la obra civil que implican.

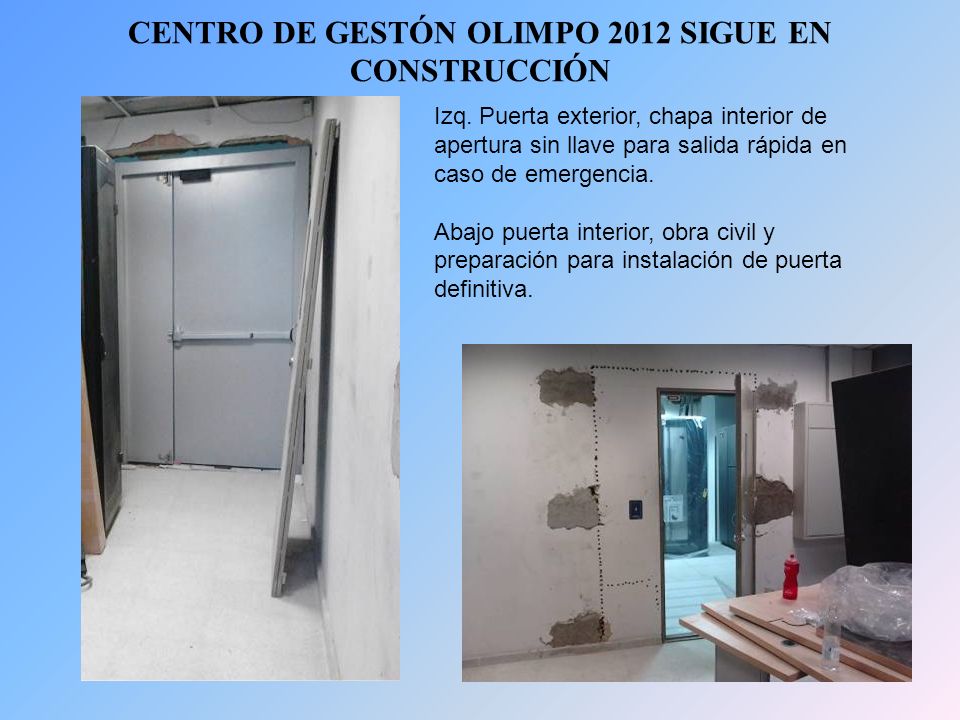

34 CENTRO DE GESTÓN OLIMPO 2012 SIGUE EN CONSTRUCCIÓN Izq. Puerta exterior, chapa interior de apertura sin llave para salida rápida en caso de emergencia. Abajo puerta interior, obra civil y preparación para instalación de puerta definitiva.

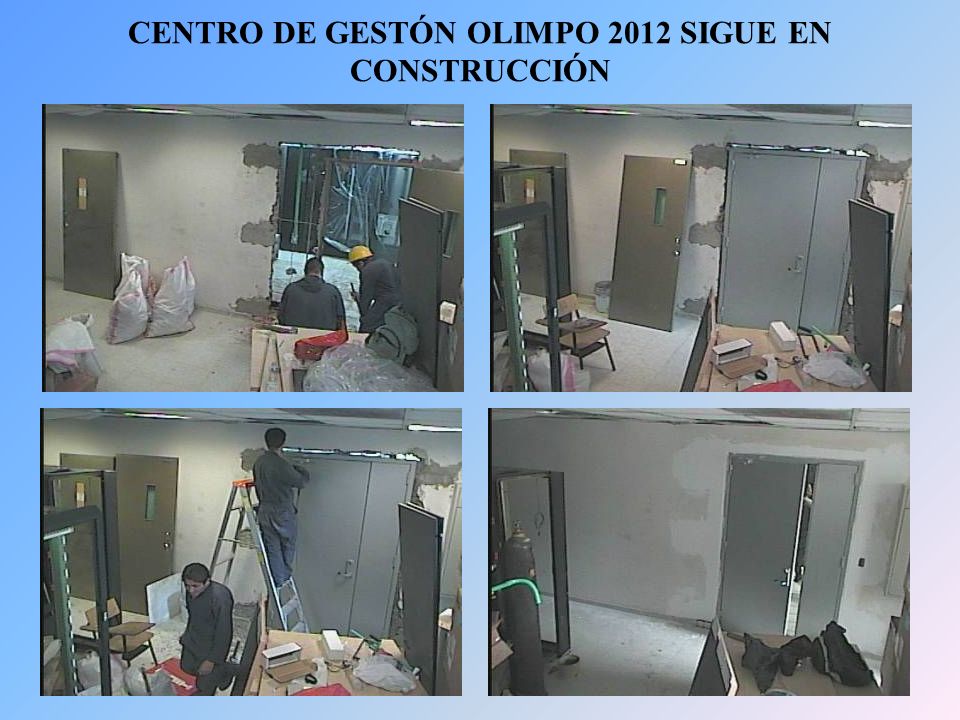

35 CENTRO DE GESTÓN OLIMPO 2012 SIGUE EN CONSTRUCCIÓN
