The Saigon CTT  Contenido Modelo de comunicación El modelo OSI El modelo TCP/IP.

Presentación del tema: "The Saigon CTT  Contenido Modelo de comunicación El modelo OSI El modelo TCP/IP."— Transcripción de la presentación:

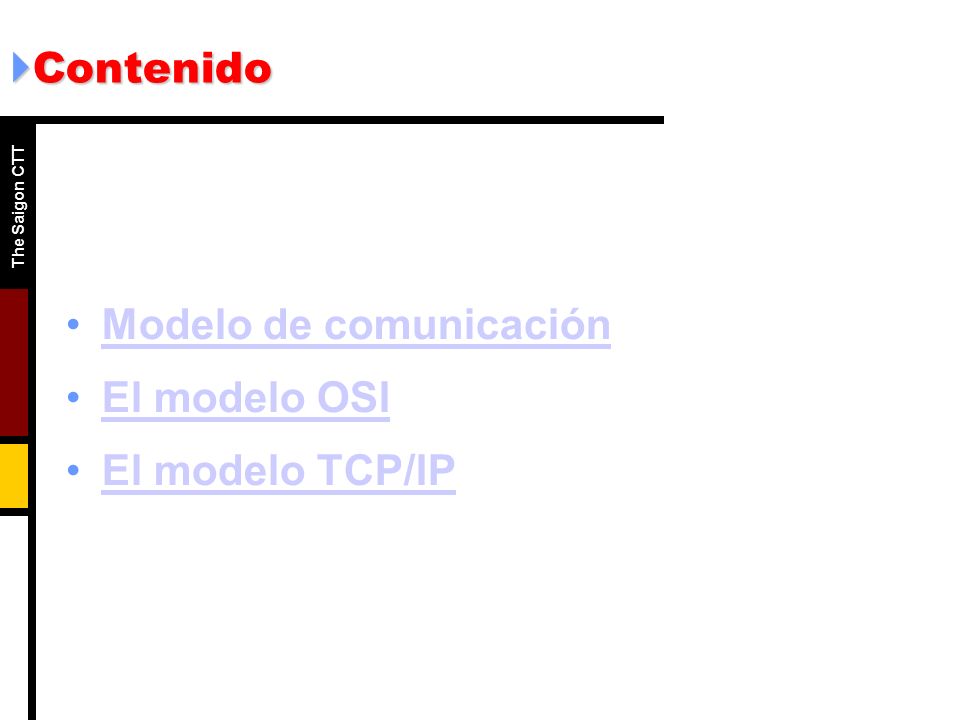

1 The Saigon CTT  Contenido Modelo de comunicación El modelo OSI El modelo TCP/IP

2 The Saigon CTT MODELO DE COMUNICACION

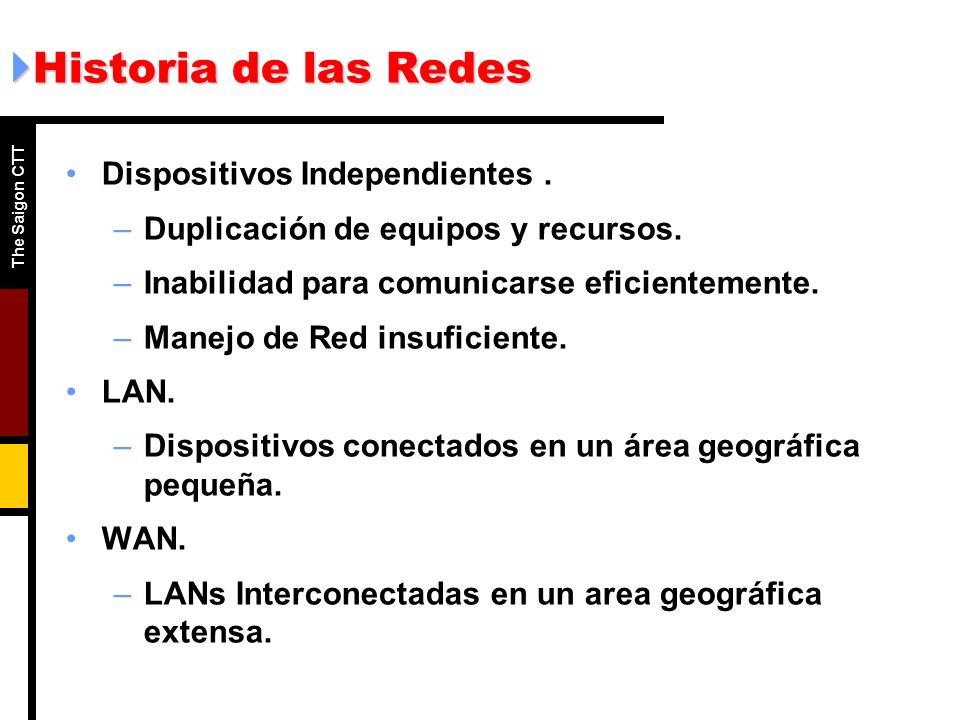

3 The Saigon CTT  Historia de las Redes Dispositivos Independientes. –Duplicación de equipos y recursos. –Inabilidad para comunicarse eficientemente. –Manejo de Red insuficiente. LAN. –Dispositivos conectados en un área geográfica pequeña. WAN. –LANs Interconectadas en un area geográfica extensa.

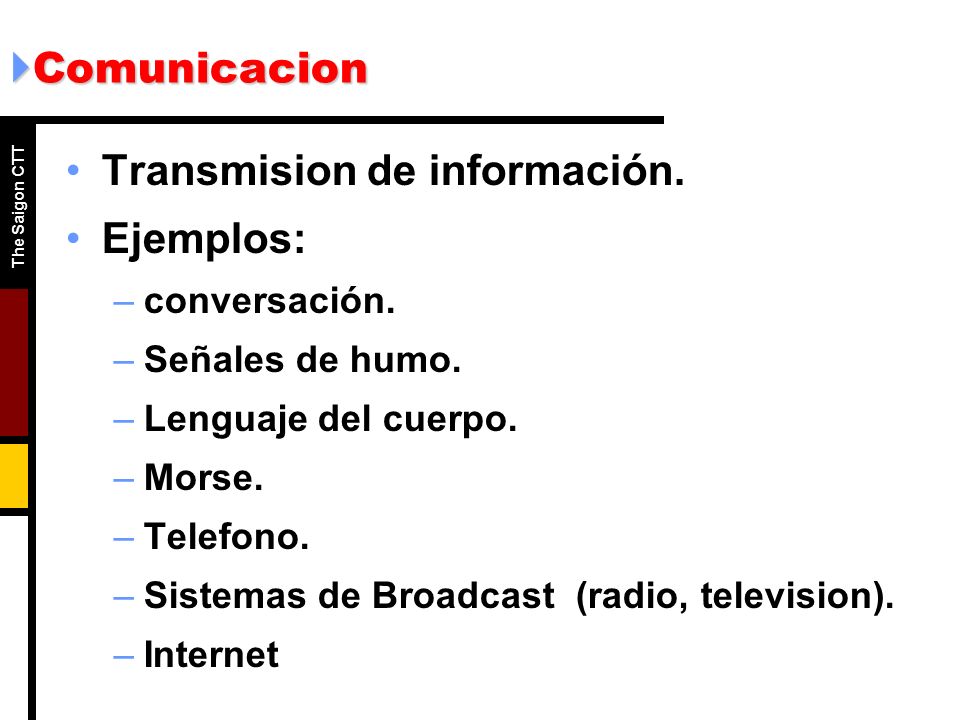

4 The Saigon CTT  Comunicacion Transmision de información. Ejemplos: –conversación. –Señales de humo. –Lenguaje del cuerpo. –Morse. –Telefono. –Sistemas de Broadcast (radio, television). –Internet

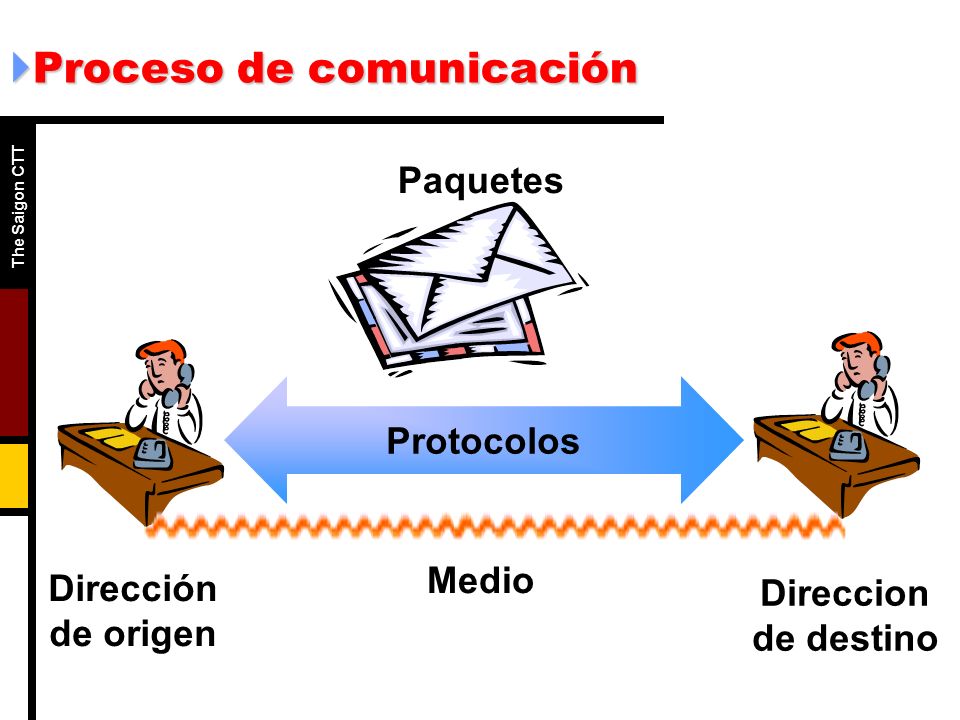

5 The Saigon CTT  Proceso de comunicación Dirección de origen Direccion de destino Medio Paquetes Protocolos

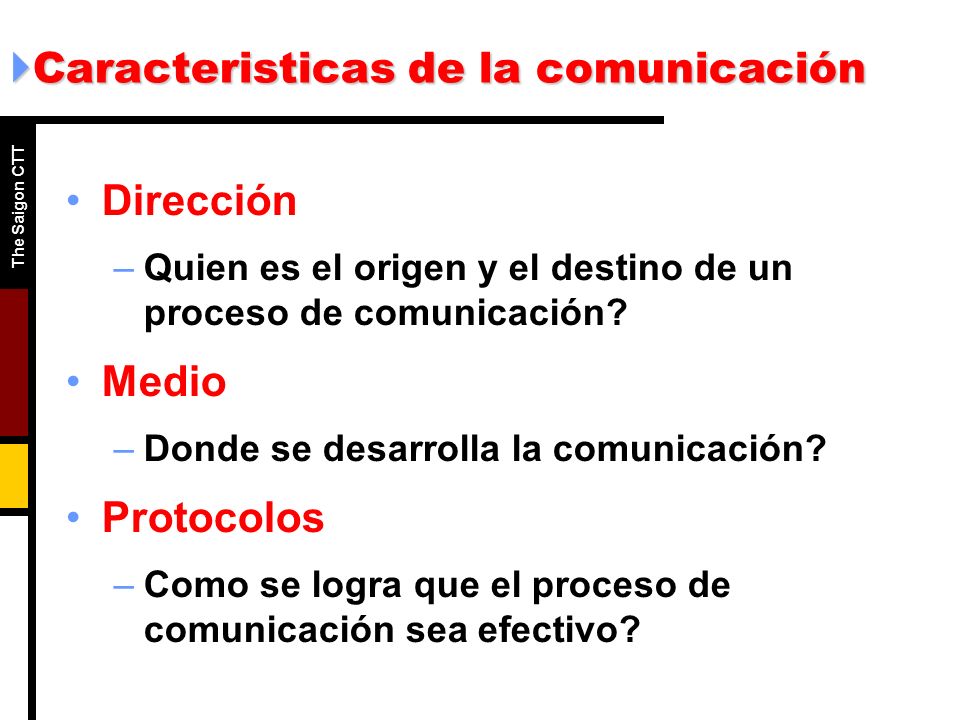

6 The Saigon CTT  Caracteristicas de la comunicación Dirección –Quien es el origen y el destino de un proceso de comunicación? Medio –Donde se desarrolla la comunicación? Protocolos –Como se logra que el proceso de comunicación sea efectivo?

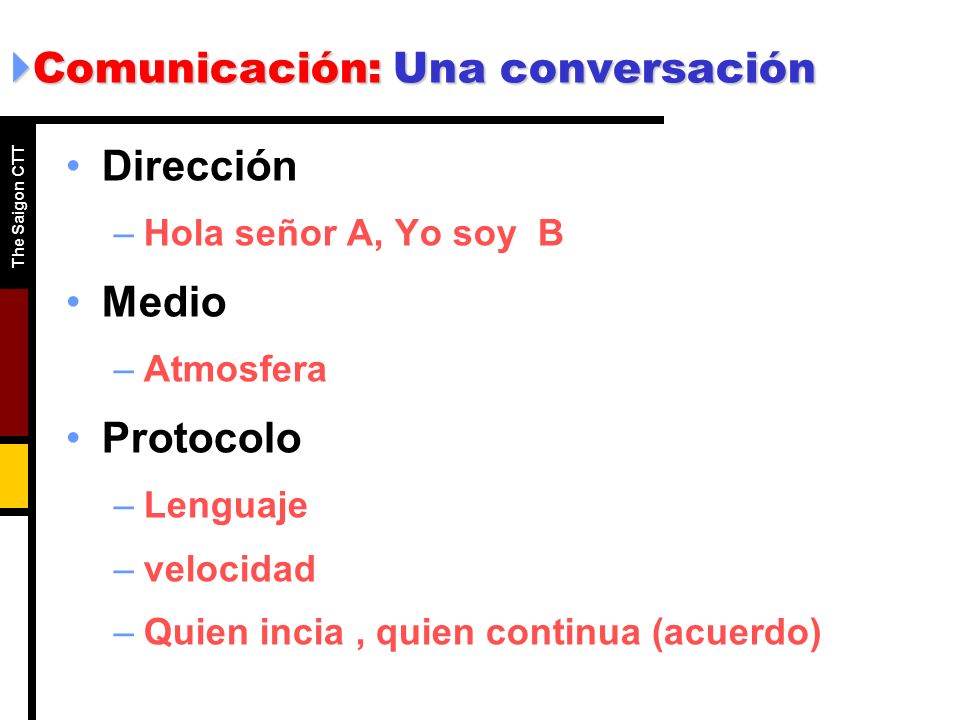

7 The Saigon CTT  Comunicación: Una conversación Dirección –Hola señor A, Yo soy B Medio –Atmosfera Protocolo –Lenguaje –velocidad –Quien incia, quien continua (acuerdo)‏

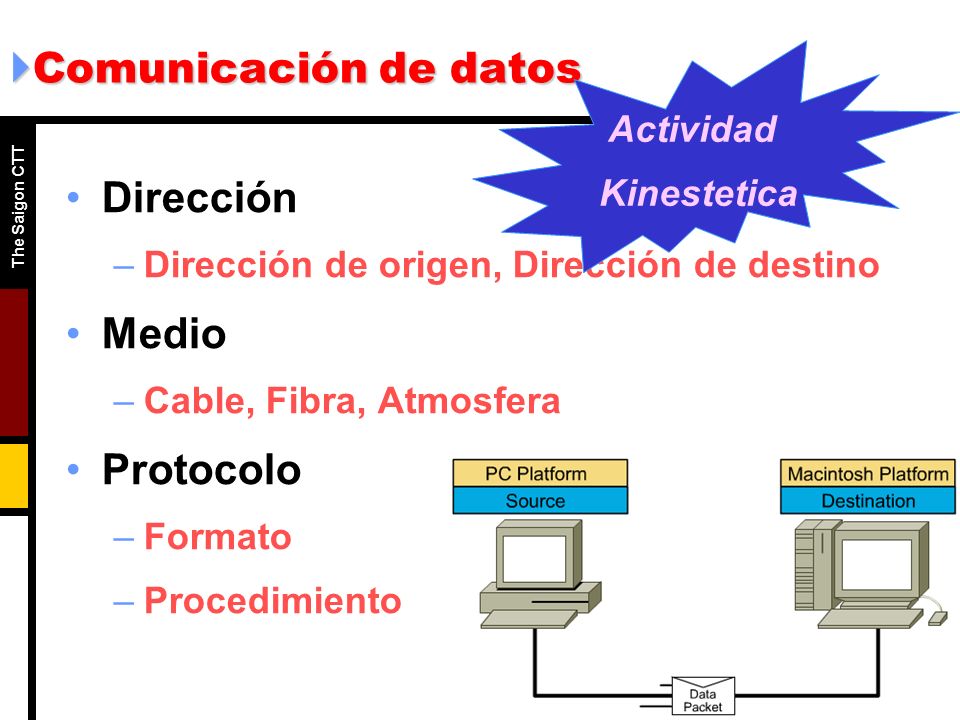

8 The Saigon CTT  Comunicación de datos Dirección –Dirección de origen, Dirección de destino Medio –Cable, Fibra, Atmosfera Protocolo –Formato –Procedimiento Actividad Kinestetica

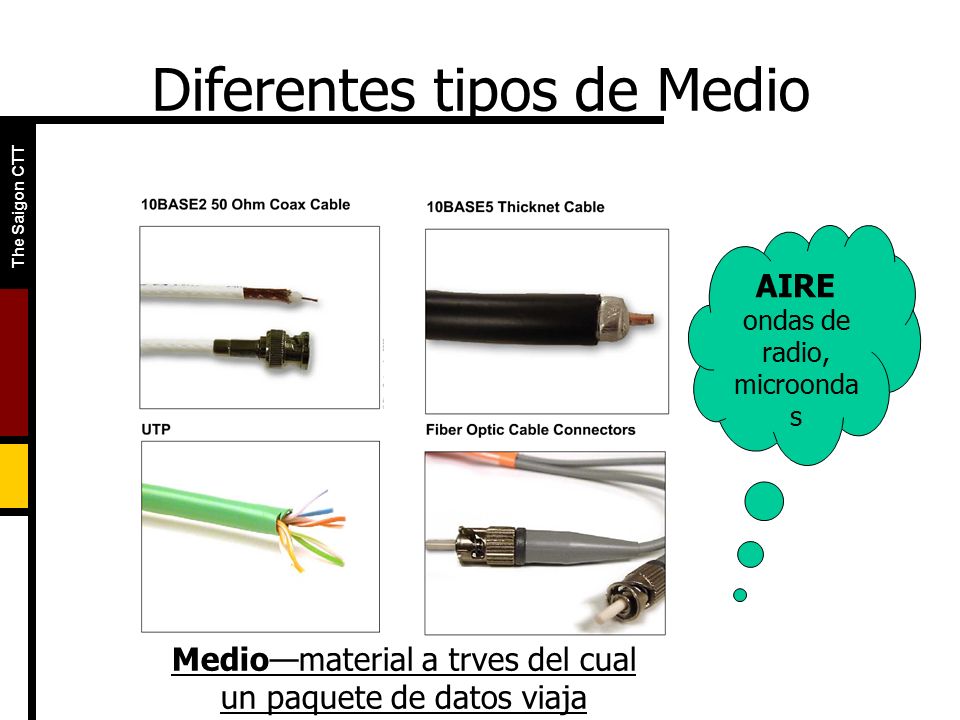

9 The Saigon CTT Diferentes tipos de Medio AIRE ondas de radio, microonda s Medio—material a trves del cual un paquete de datos viaja

10 The Saigon CTT  Protocolo Protocol es un conjunto de reglas, o acuerdos, que determinan el formato y la transmision de datos que crean comunicación sobre una red de forma eficiente.

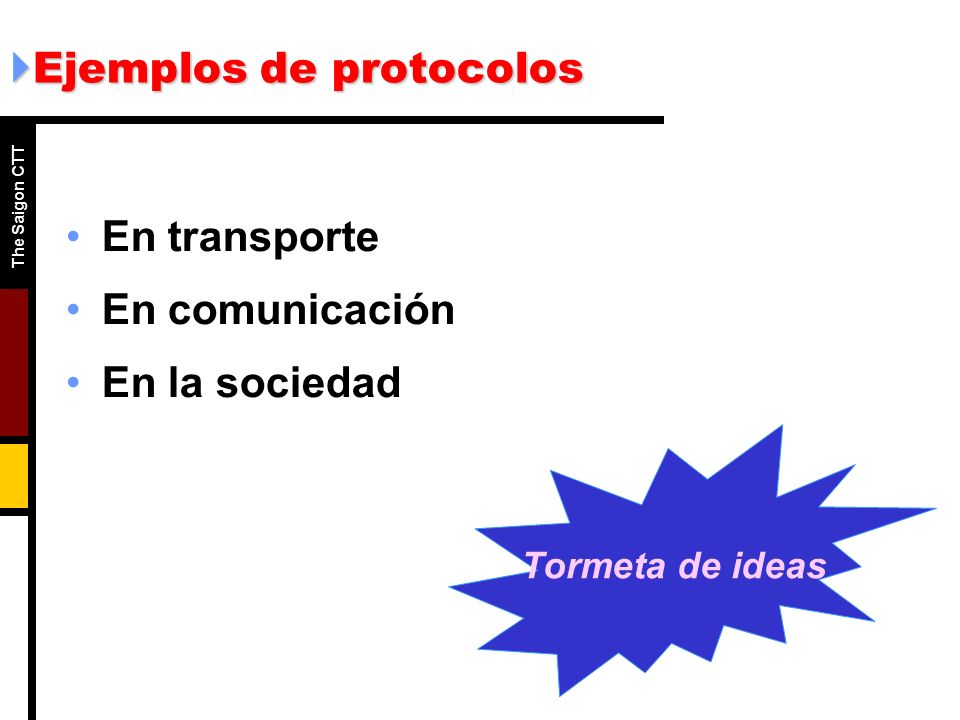

11 The Saigon CTT  Ejemplos de protocolos En transporte En comunicación En la sociedad Tormeta de ideas

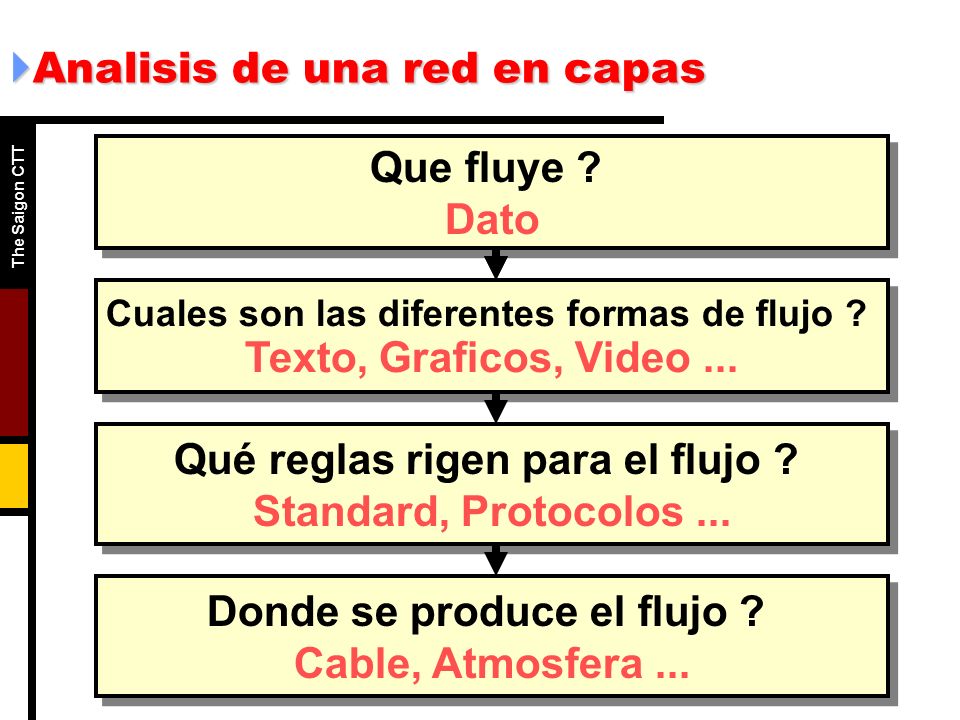

12 The Saigon CTT  Analisis de una red en capas Que fluye ? Dato Que fluye ? Dato Cuales son las diferentes formas de flujo ? Texto, Graficos, Video... Cuales son las diferentes formas de flujo ? Texto, Graficos, Video... Qué reglas rigen para el flujo ? Standard, Protocolos... Qué reglas rigen para el flujo ? Standard, Protocolos... Donde se produce el flujo ? Cable, Atmosfera... Donde se produce el flujo ? Cable, Atmosfera...

13 The Saigon CTT  Repaso PREGUNTAS

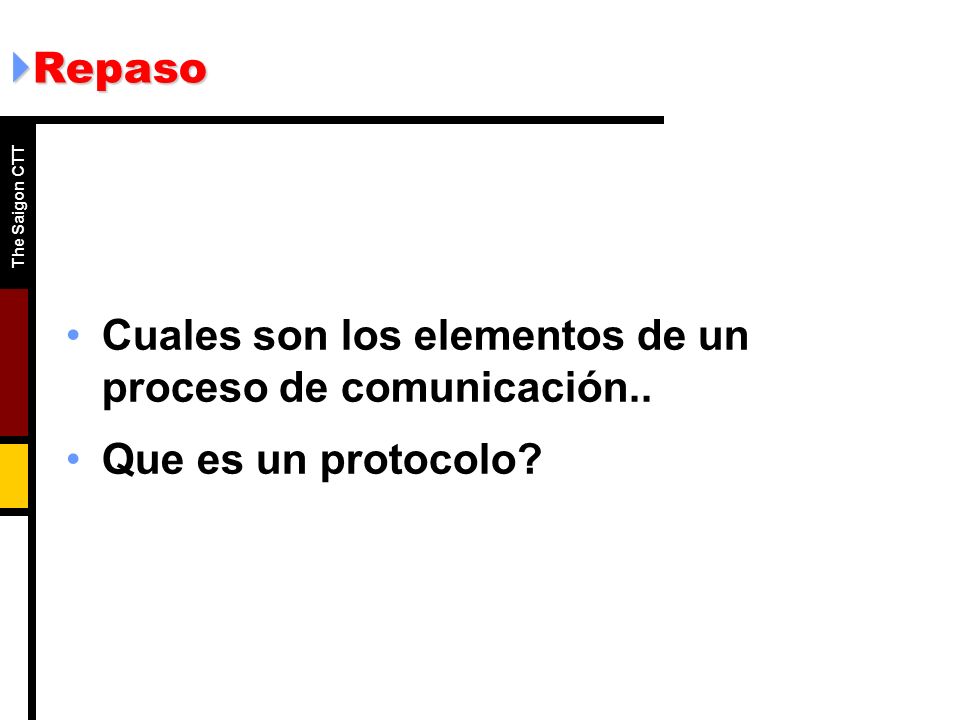

14 The Saigon CTT  Repaso Cuales son los elementos de un proceso de comunicación.. Que es un protocolo?

15 The Saigon CTT MODELO OSI

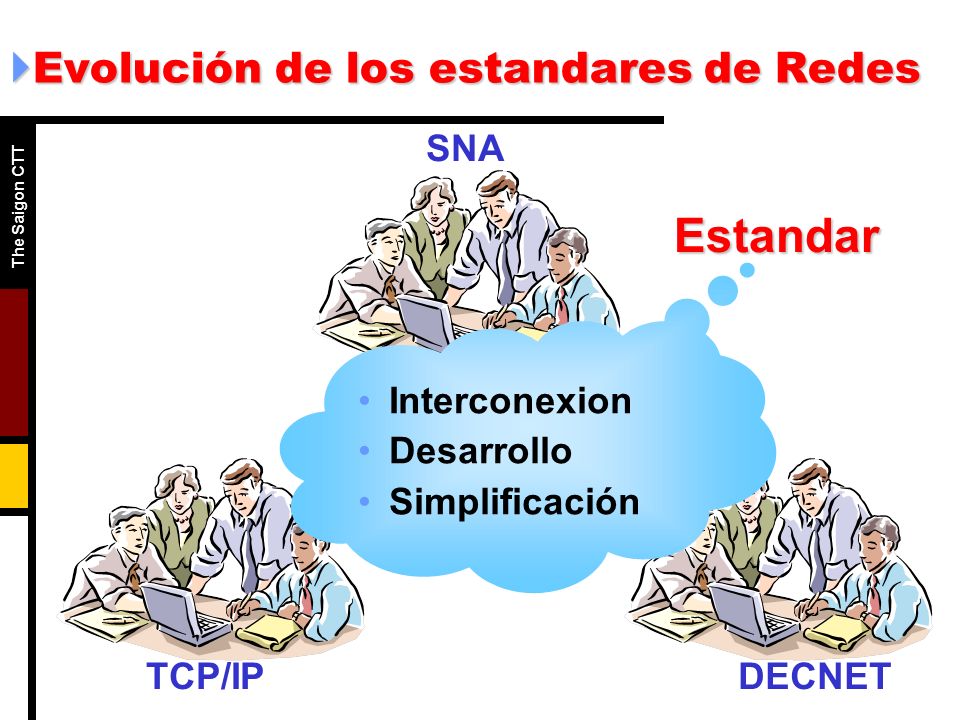

16 The Saigon CTT  Evolución de los estandares de Redes SNA TCP/IPDECNET Proprietario Interconexion Desarrollo Simplificación Estandar

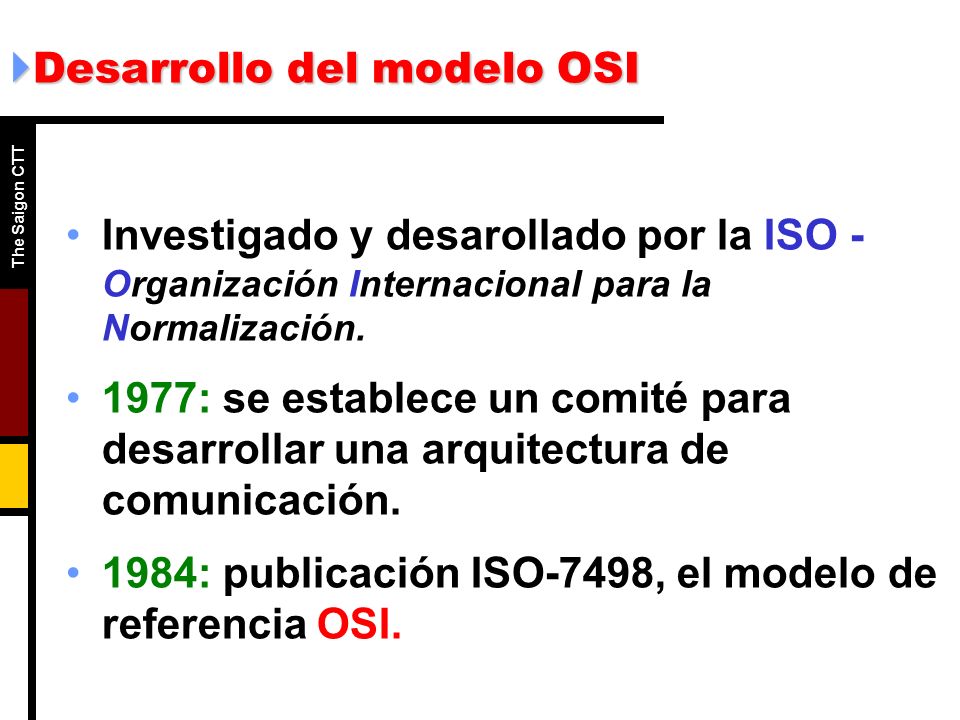

17 The Saigon CTT  Desarrollo del modelo OSI Investigado y desarollado por la ISO - Organización Internacional para la Normalización. 1977: se establece un comité para desarrollar una arquitectura de comunicación. 1984: publicación ISO-7498, el modelo de referencia OSI.

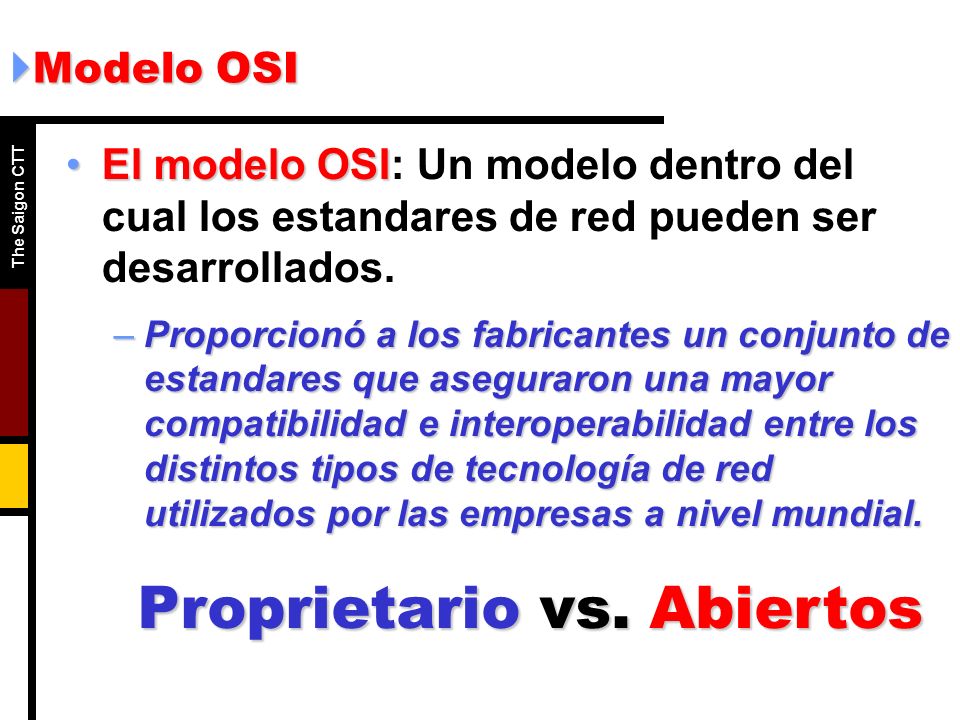

18 The Saigon CTT  Modelo OSI El modelo OSIEl modelo OSI: Un modelo dentro del cual los estandares de red pueden ser desarrollados. –Proporcionó a los fabricantes un conjunto de estandares que aseguraron una mayor compatibilidad e interoperabilidad entre los distintos tipos de tecnología de red utilizados por las empresas a nivel mundial. Proprietario vs. Abiertos

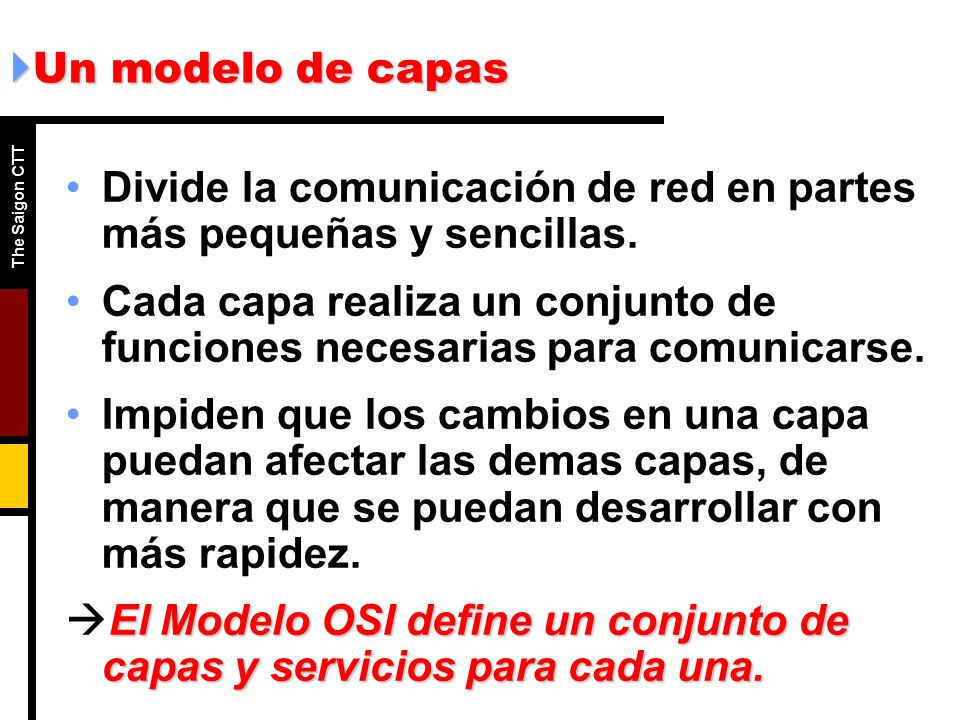

19 The Saigon CTT  Un modelo de capas Divide la comunicación de red en partes más pequeñas y sencillas. Cada capa realiza un conjunto de funciones necesarias para comunicarse. Impiden que los cambios en una capa puedan afectar las demas capas, de manera que se puedan desarrollar con más rapidez. El Modelo OSI define un conjunto de capas y servicios para cada una.  El Modelo OSI define un conjunto de capas y servicios para cada una.

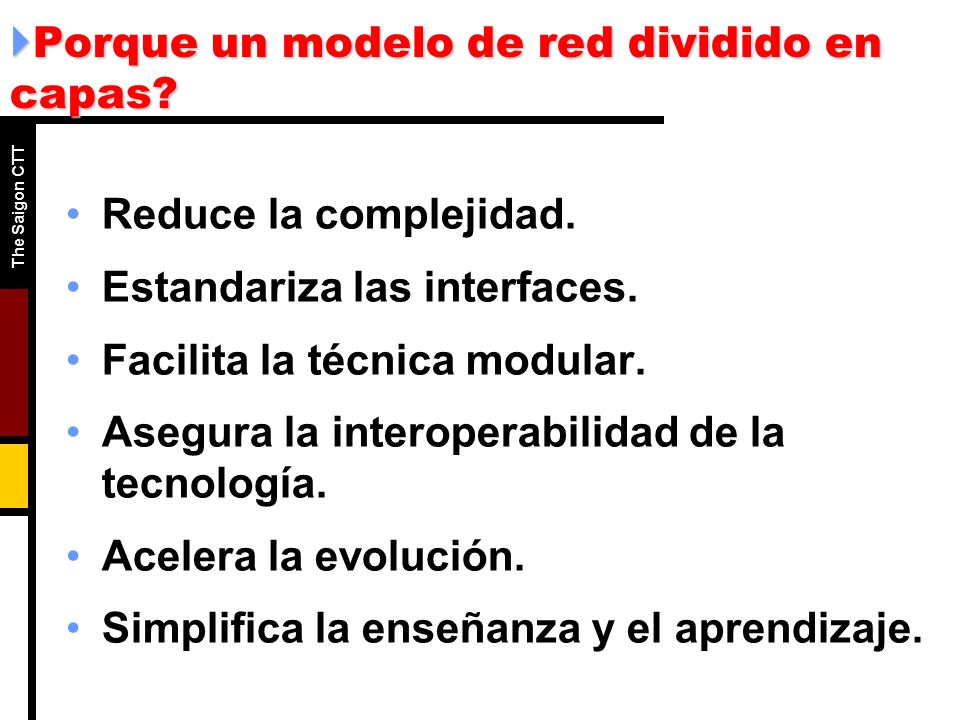

20 The Saigon CTT  Porque un modelo de red dividido en capas? Reduce la complejidad. Estandariza las interfaces. Facilita la técnica modular. Asegura la interoperabilidad de la tecnología. Acelera la evolución. Simplifica la enseñanza y el aprendizaje.

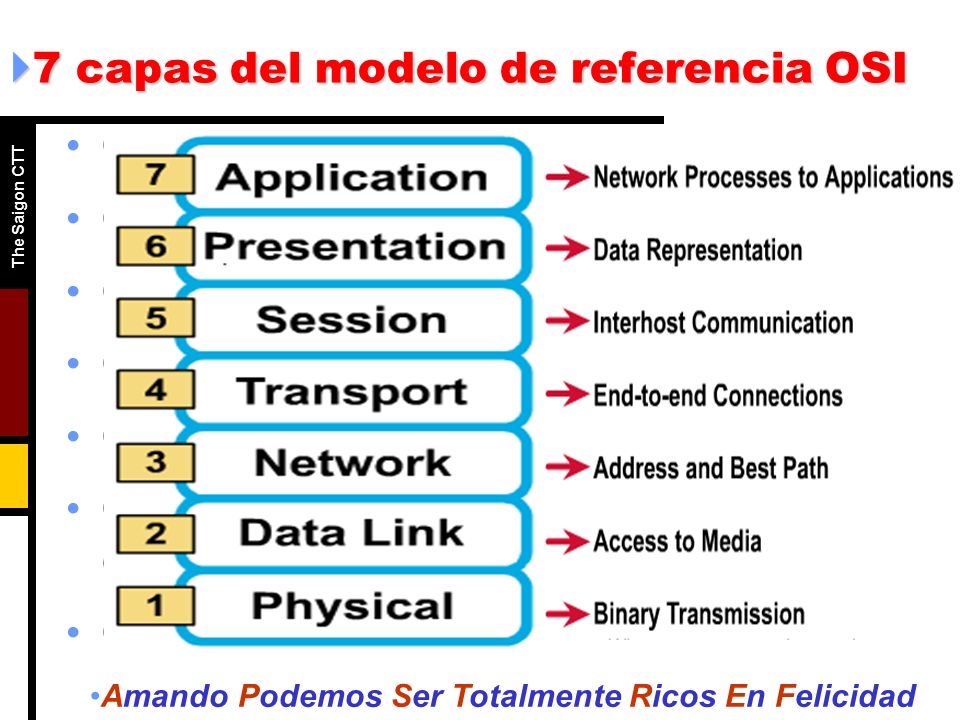

21 The Saigon CTT  7 capas del modelo de referencia OSI Capa 7: Aplicación Capa 6: Presentación Capa 5: Sesion Capa 4: Transporte Capa 3: Red Capa 2: Enlace de datos Capa 1: Física Amando Podemos Ser Totalmente Ricos En Felicidad

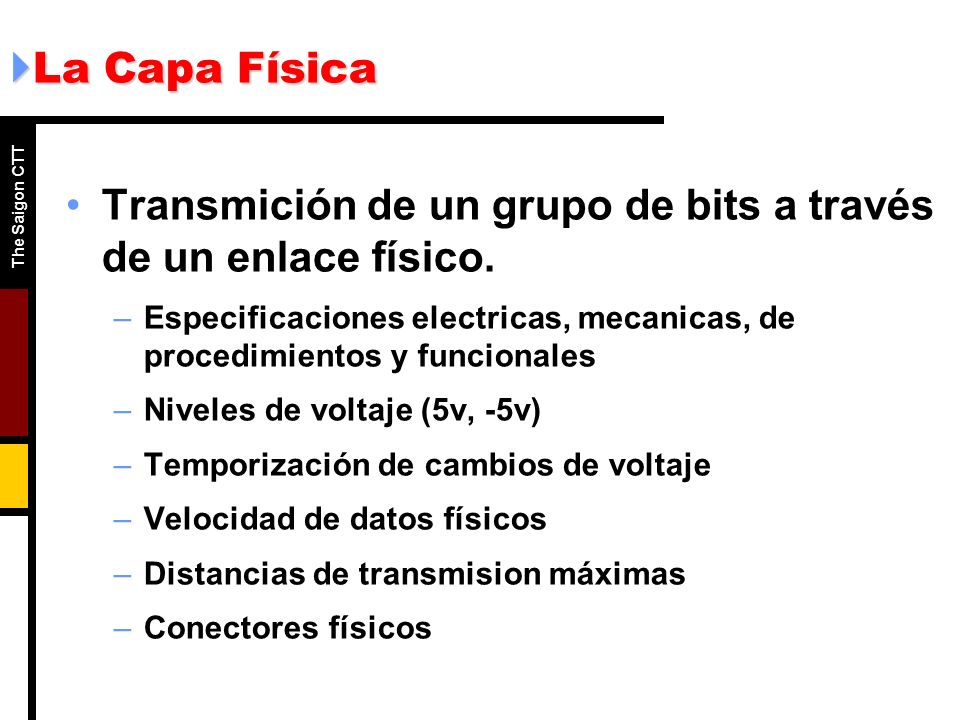

22 The Saigon CTT  La Capa Física Transmición de un grupo de bits a través de un enlace físico. –Especificaciones electricas, mecanicas, de procedimientos y funcionales –Niveles de voltaje (5v, -5v)‏ –Temporización de cambios de voltaje –Velocidad de datos físicos –Distancias de transmision máximas –Conectores físicos

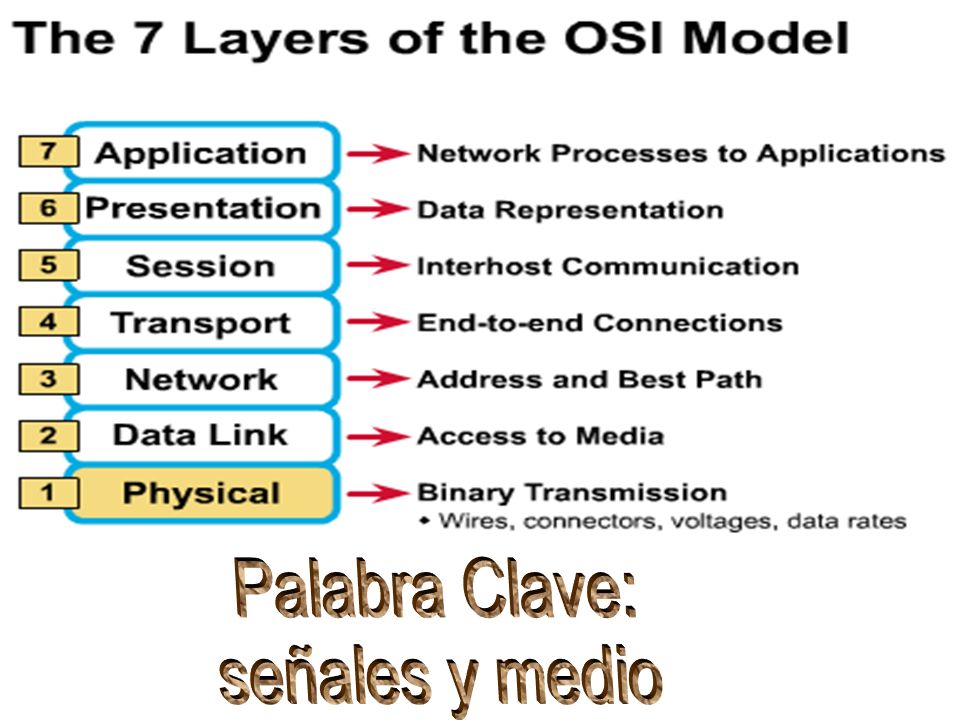

23

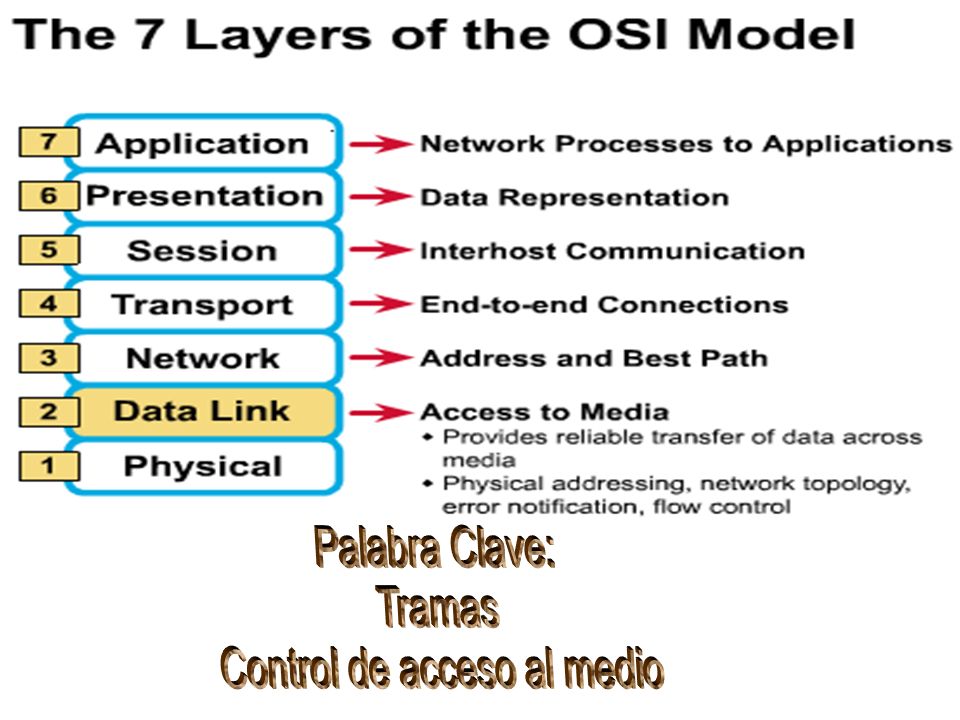

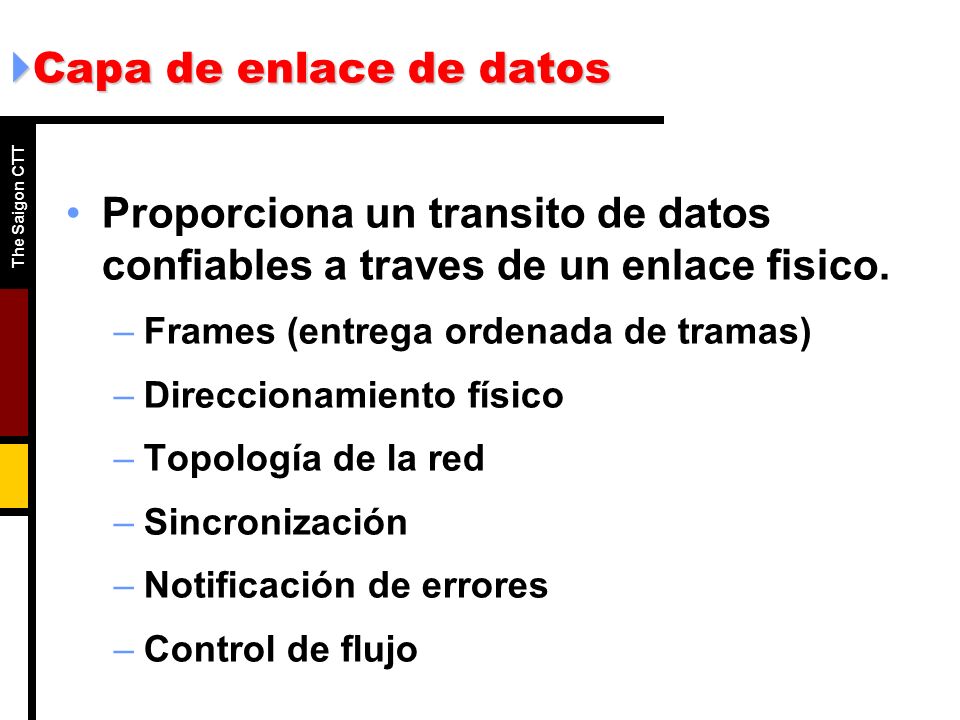

24 The Saigon CTT  Capa de enlace de datos Proporciona un transito de datos confiables a traves de un enlace fisico. –Frames (entrega ordenada de tramas)‏ –Direccionamiento físico –Topología de la red –Sincronización –Notificación de errores –Control de flujo

25

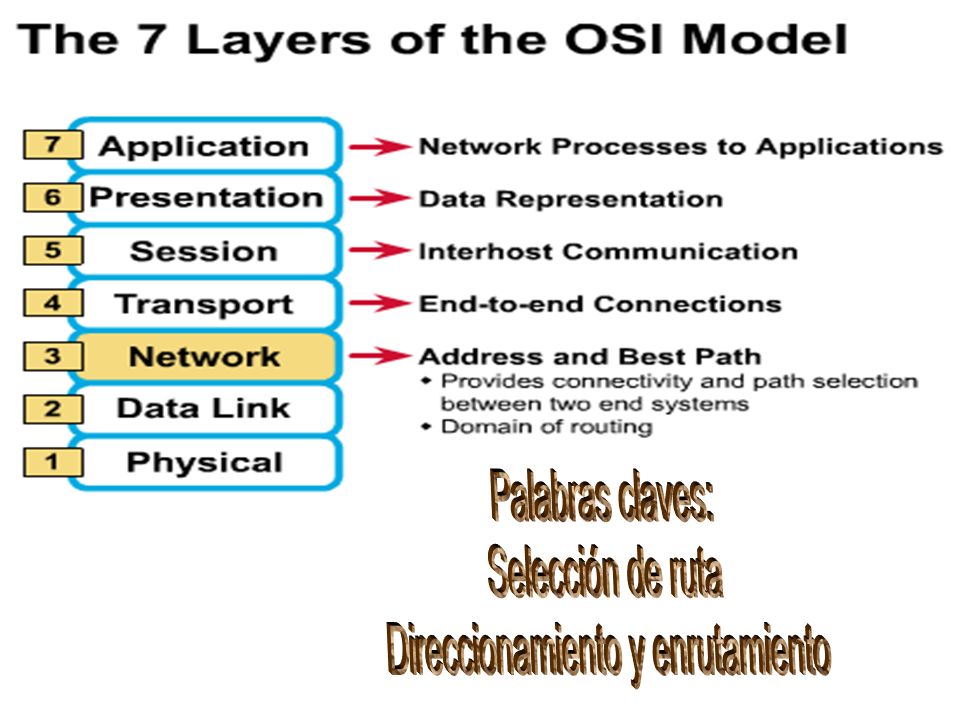

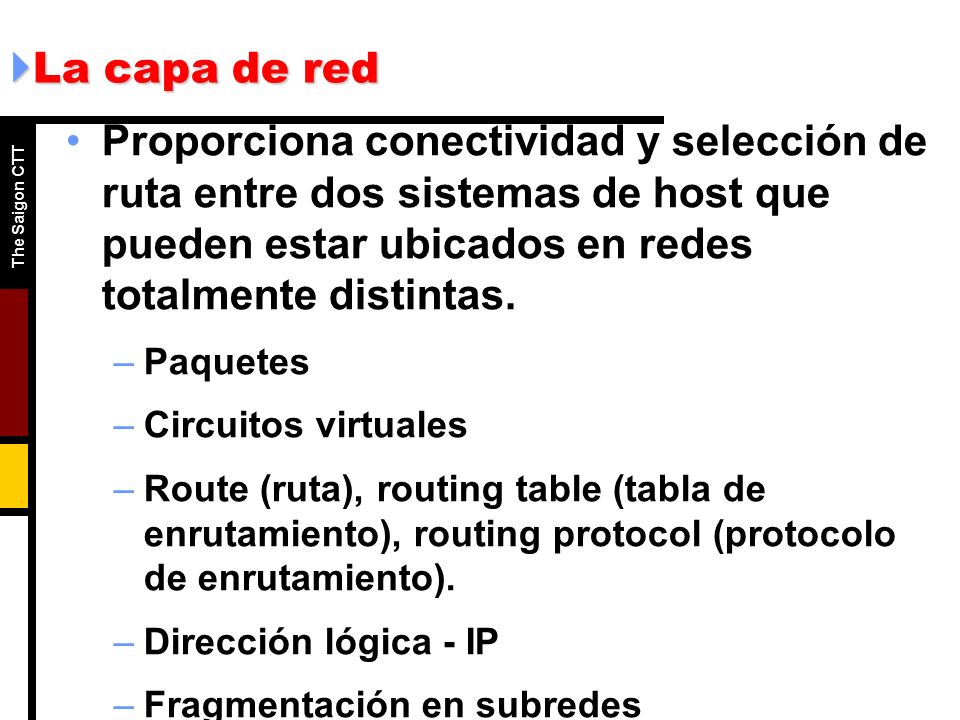

26 The Saigon CTT  La capa de red Proporciona conectividad y selección de ruta entre dos sistemas de host que pueden estar ubicados en redes totalmente distintas. –Paquetes –Circuitos virtuales –Route (ruta), routing table (tabla de enrutamiento), routing protocol (protocolo de enrutamiento). –Dirección lógica - IP –Fragmentación en subredes

27

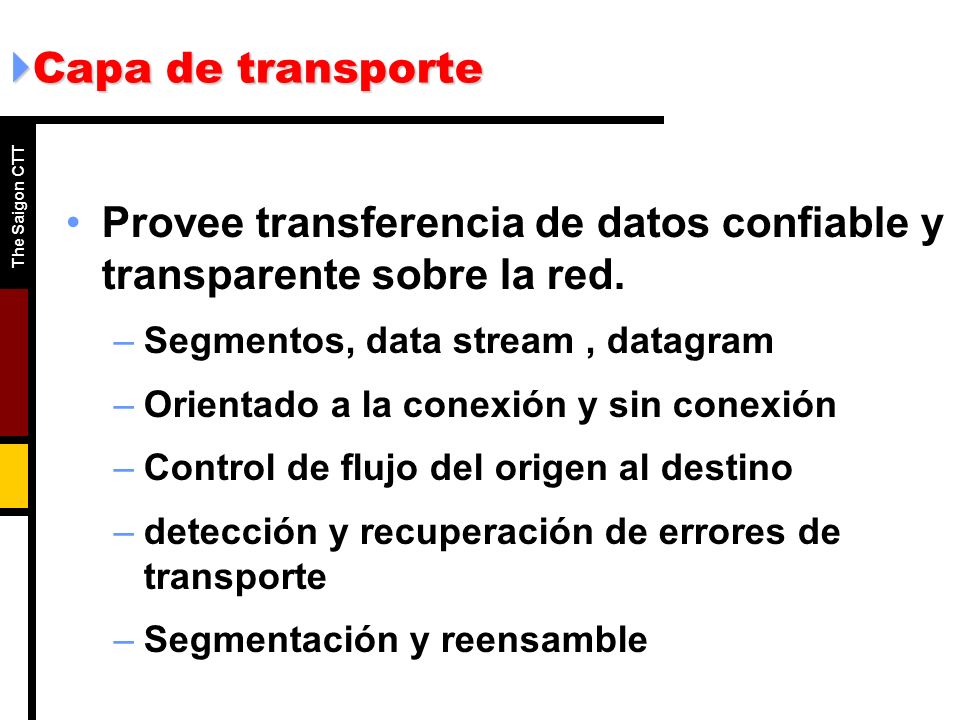

28 The Saigon CTT  Capa de transporte Provee transferencia de datos confiable y transparente sobre la red. –Segmentos, data stream, datagram –Orientado a la conexión y sin conexión –Control de flujo del origen al destino –detección y recuperación de errores de transporte –Segmentación y reensamble

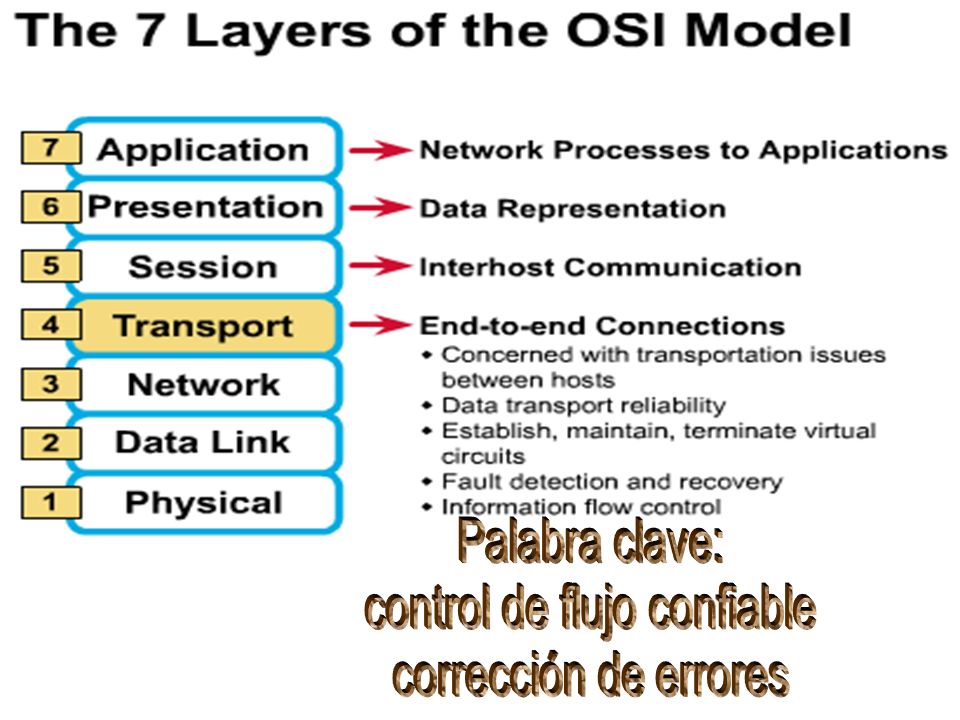

29

30 The Saigon CTT  La capa de sesión Establece, administra, y finaliza las sesiones entre dos hosts que se estan comunicando –Sesiones –Dialogo –Conversación –Transferencia de datos

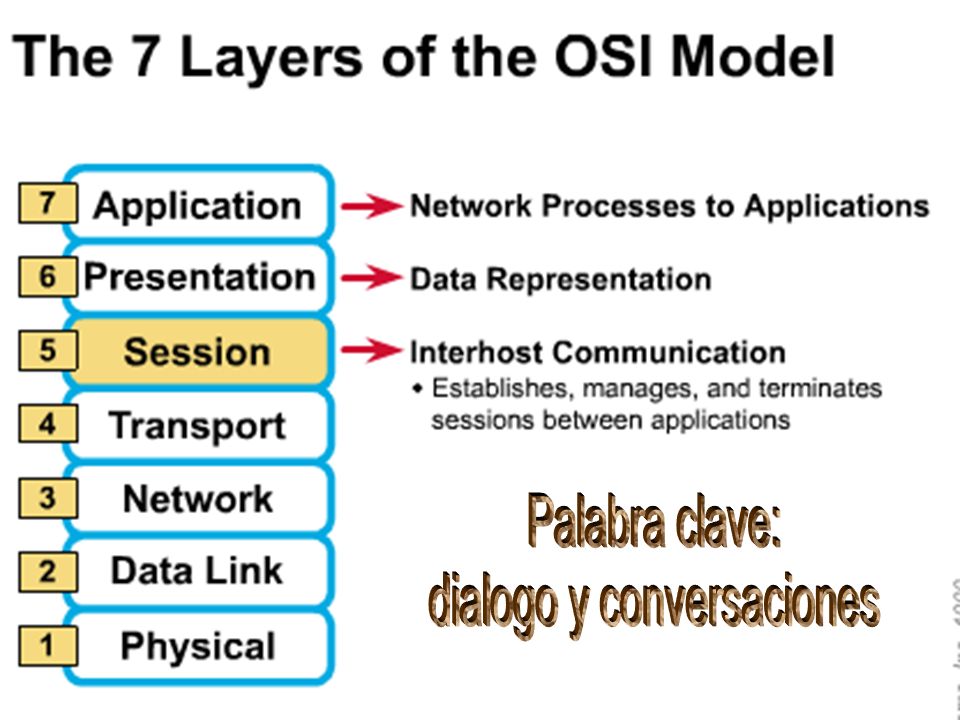

31

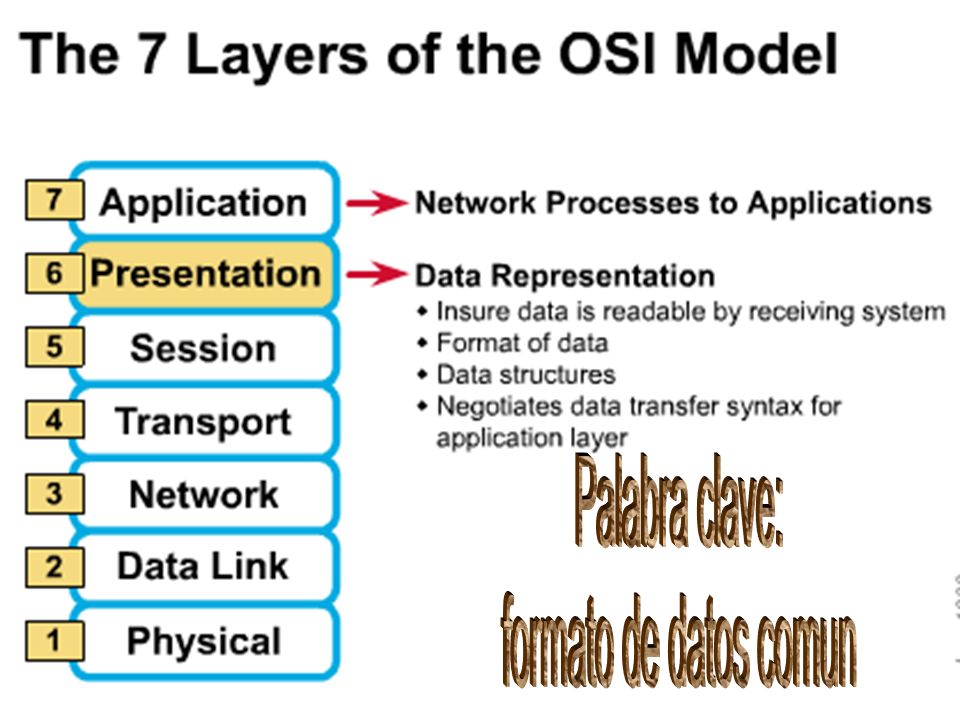

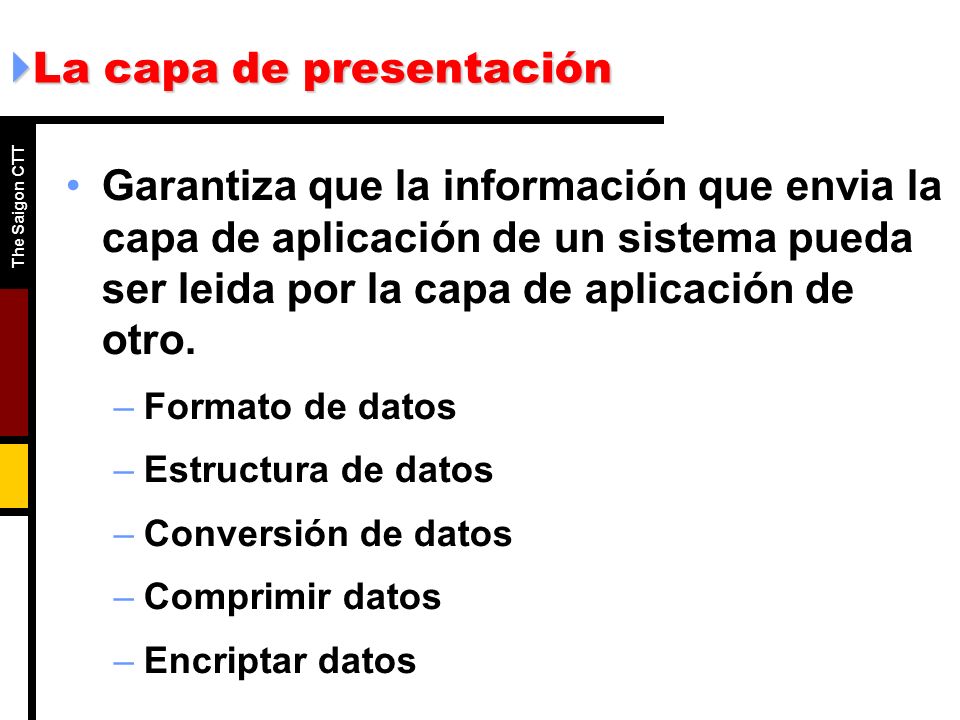

32 The Saigon CTT  La capa de presentación Garantiza que la información que envia la capa de aplicación de un sistema pueda ser leida por la capa de aplicación de otro. –Formato de datos –Estructura de datos –Conversión de datos –Comprimir datos –Encriptar datos

33

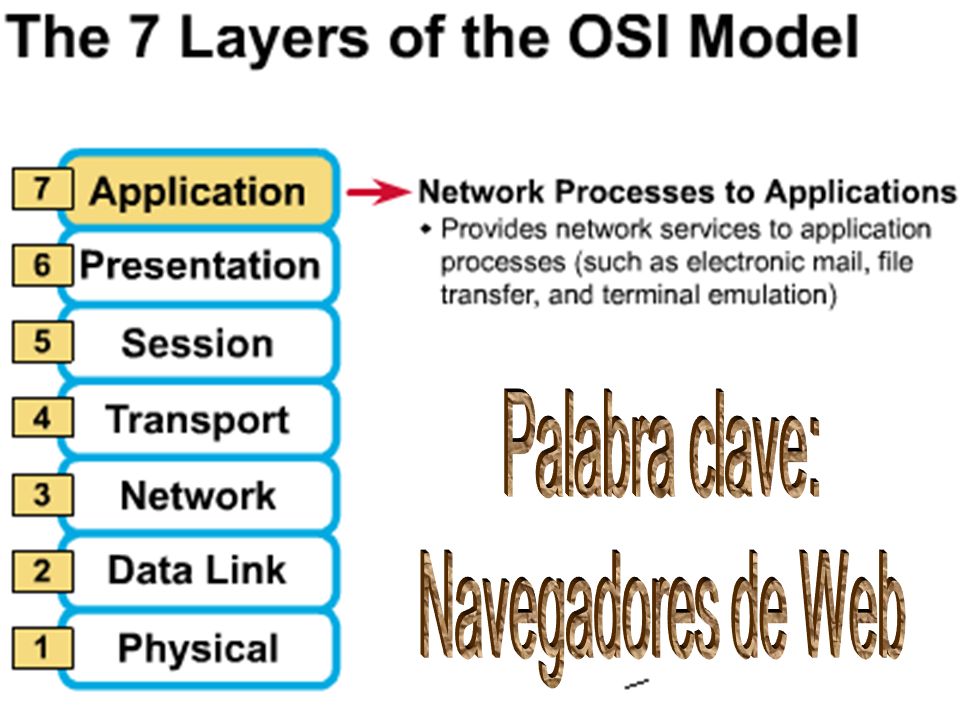

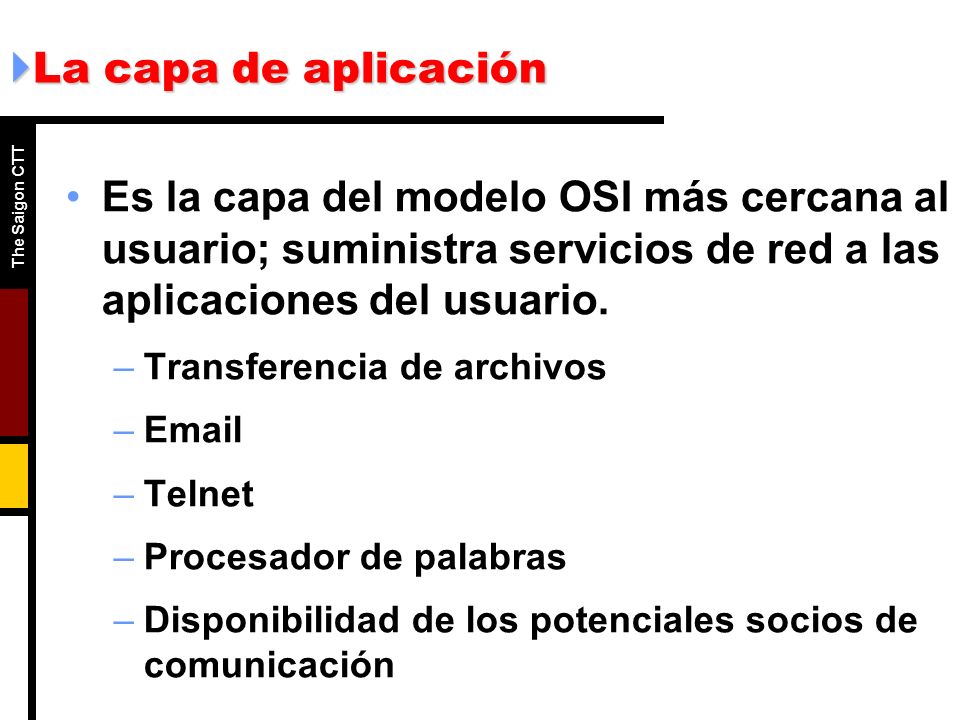

34 The Saigon CTT  La capa de aplicación Es la capa del modelo OSI más cercana al usuario; suministra servicios de red a las aplicaciones del usuario. –Transferencia de archivos –Email –Telnet –Procesador de palabras –Disponibilidad de los potenciales socios de comunicación

35

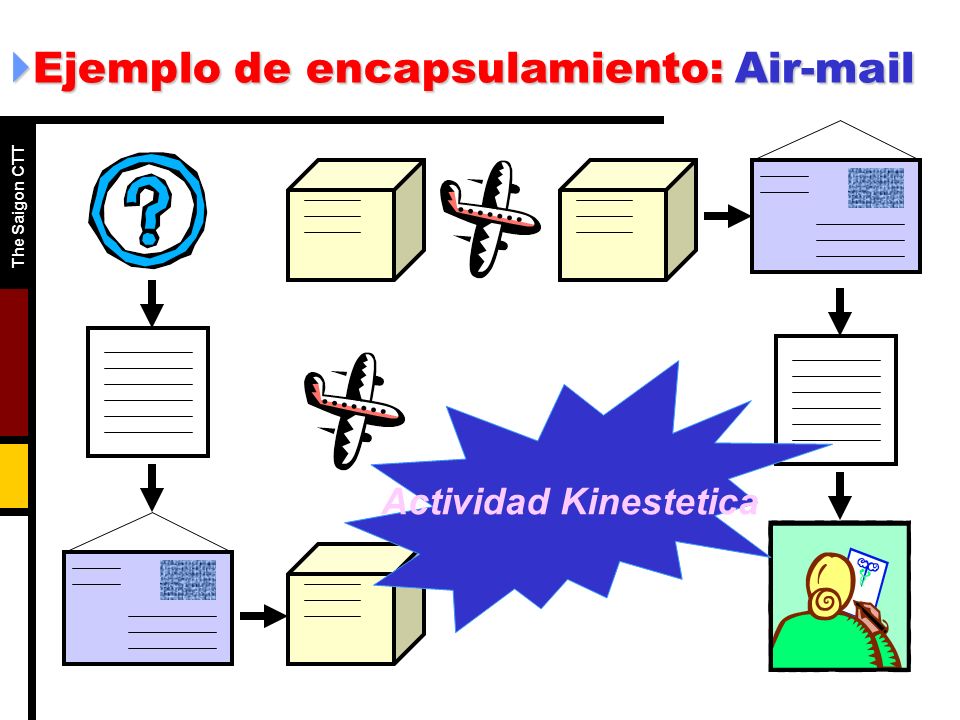

36 The Saigon CTT  Ejemplo de encapsulamiento: Air-mail Actividad Kinestetica

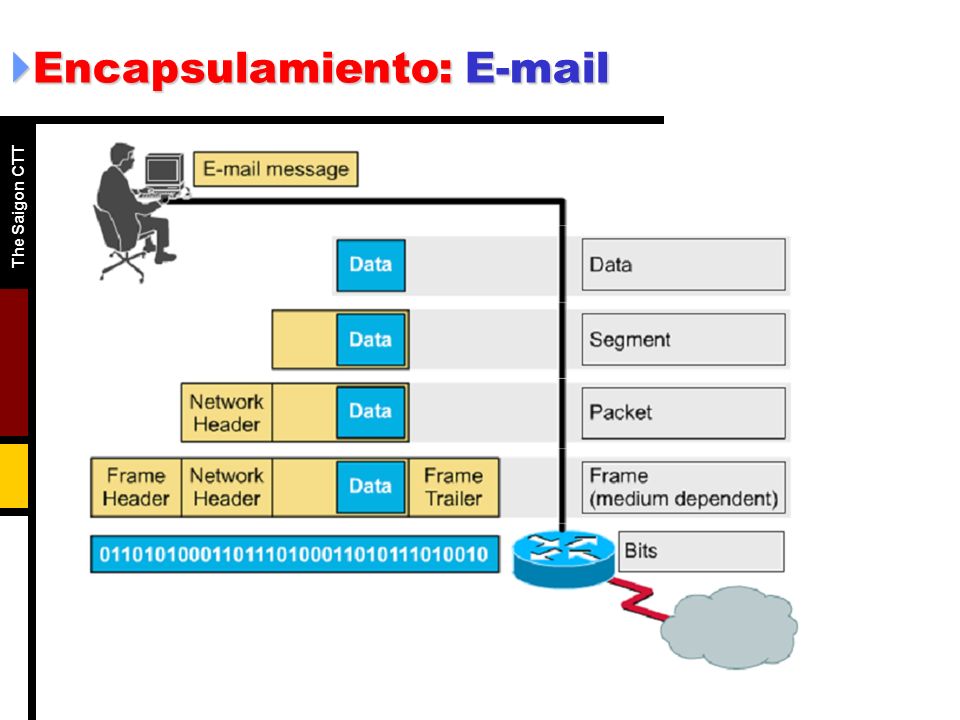

37 The Saigon CTT  Encapsulamiento: E-mail

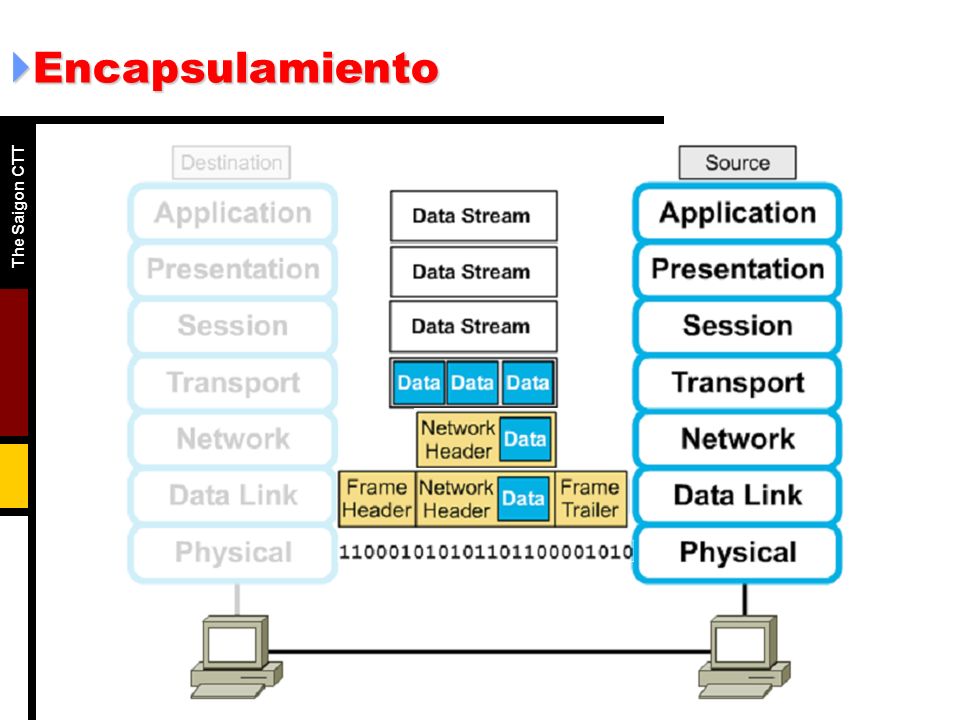

38 The Saigon CTT  Encapsulamiento

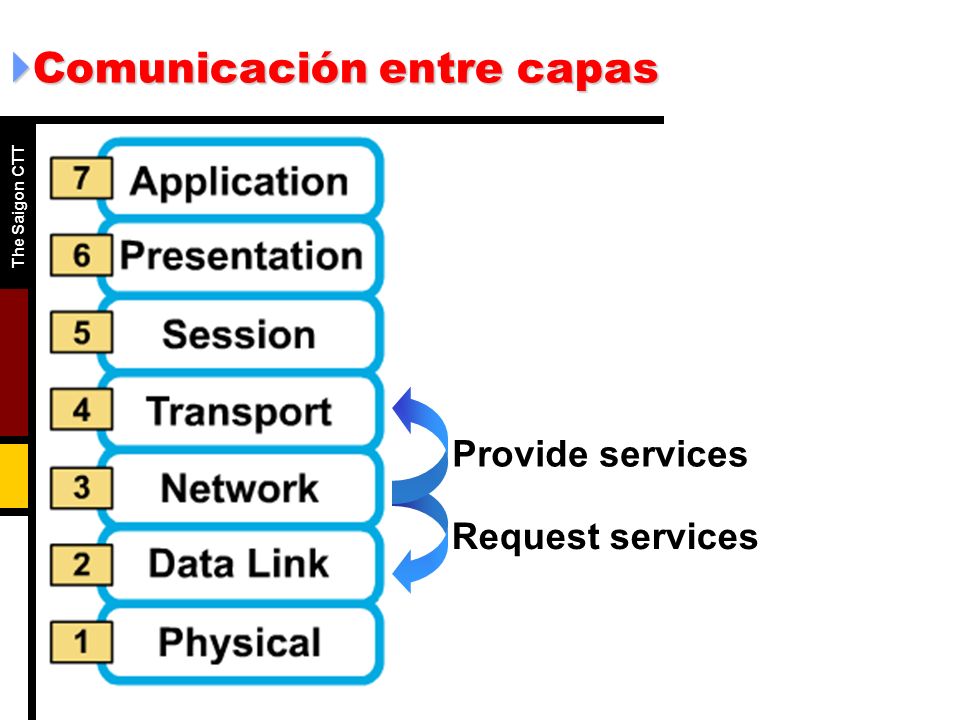

39 The Saigon CTT  Comunicación entre capas Request services Provide services

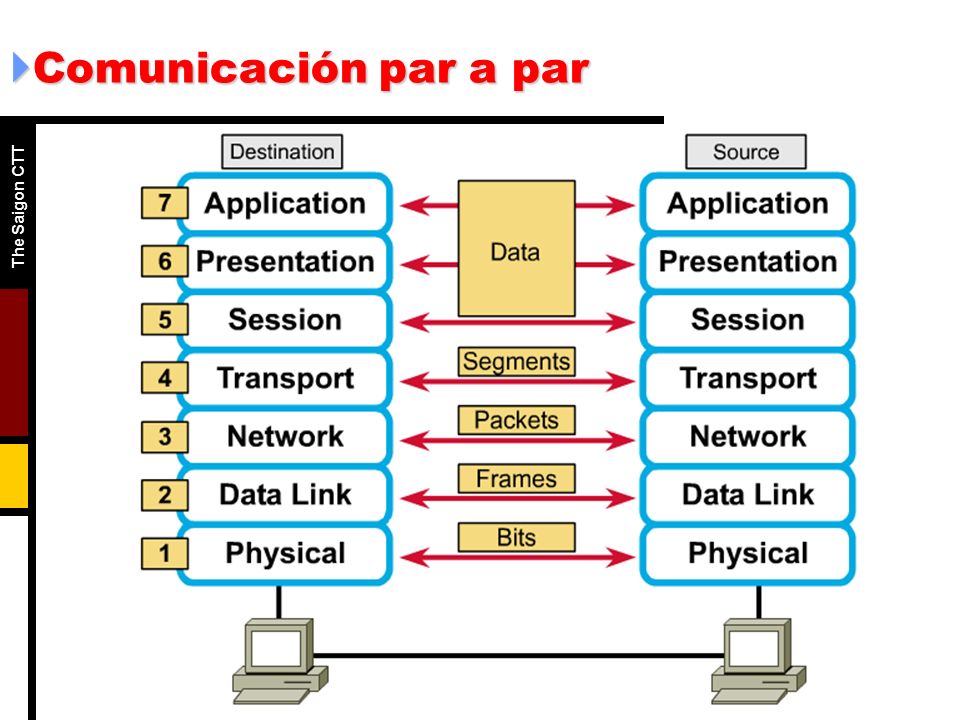

40 The Saigon CTT  Comunicación par a par

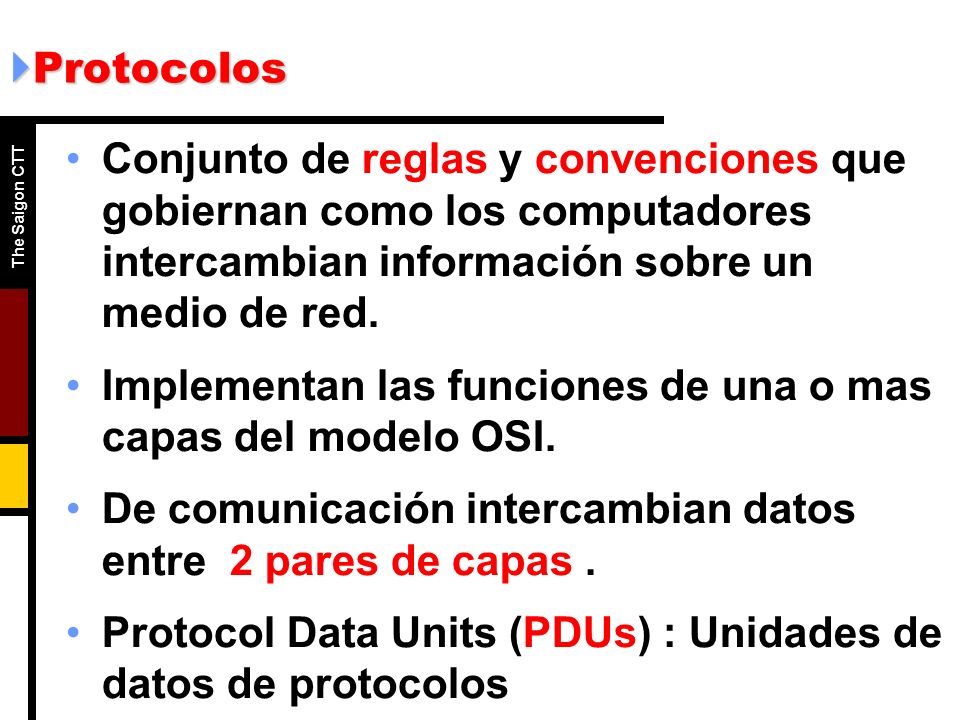

41 The Saigon CTT  Protocolos Conjunto de reglas y convenciones que gobiernan como los computadores intercambian información sobre un medio de red. Implementan las funciones de una o mas capas del modelo OSI. De comunicación intercambian datos entre 2 pares de capas. Protocol Data Units (PDUs) : Unidades de datos de protocolos

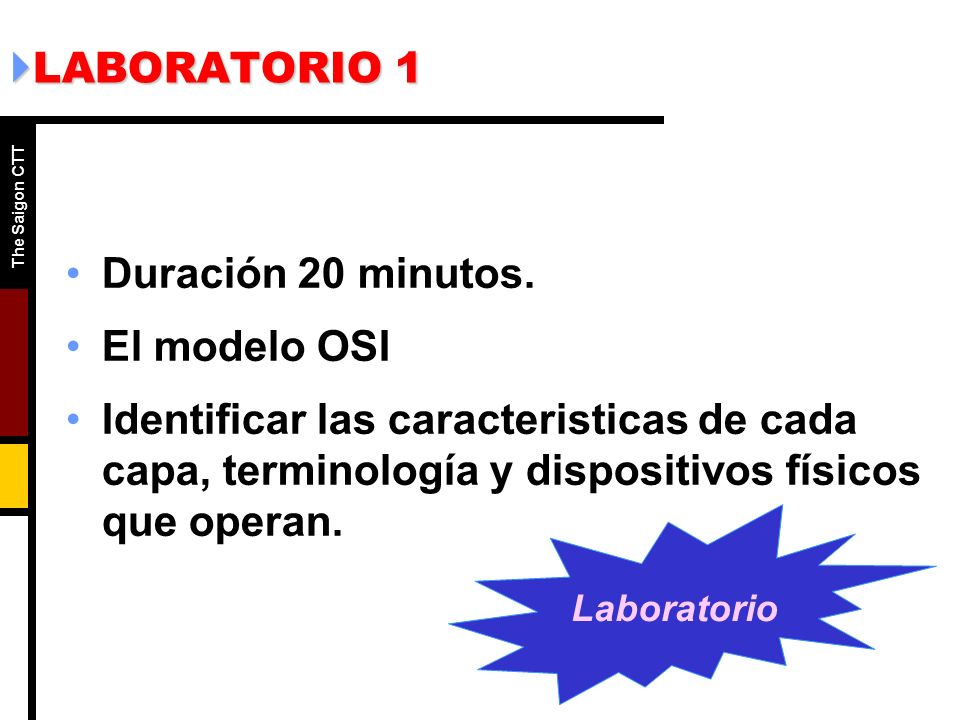

42 The Saigon CTT  LABORATORIO 1 Duración 20 minutos. El modelo OSI Identificar las caracteristicas de cada capa, terminología y dispositivos físicos que operan. Laboratorio

43 The Saigon CTT MODELO TCP/IP

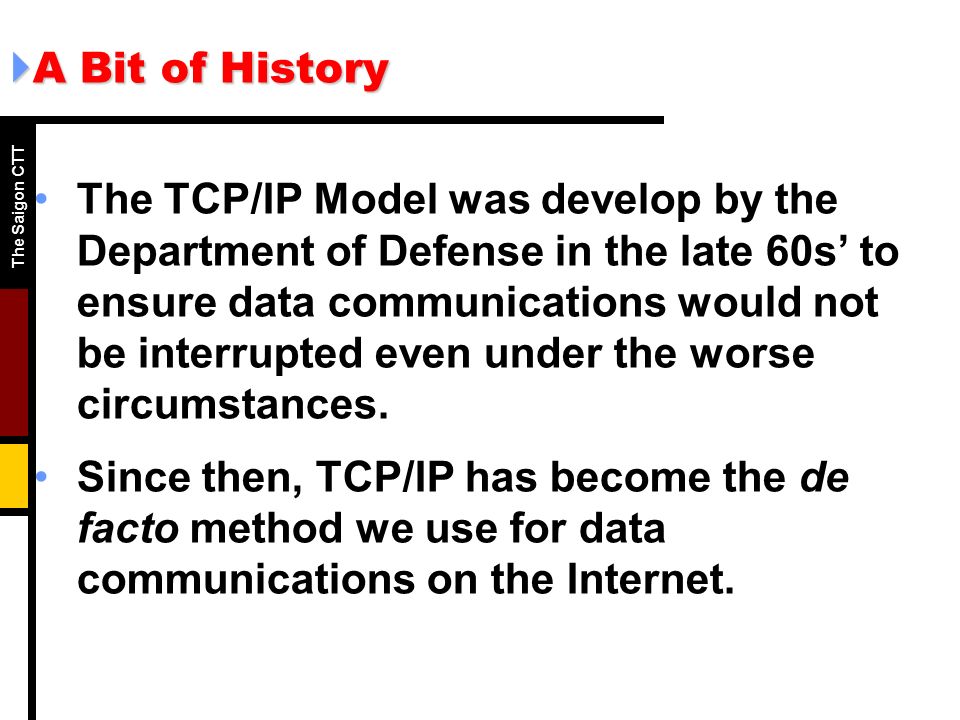

44 The Saigon CTT  A Bit of History The TCP/IP Model was develop by the Department of Defense in the late 60s’ to ensure data communications would not be interrupted even under the worse circumstances. Since then, TCP/IP has become the de facto method we use for data communications on the Internet.

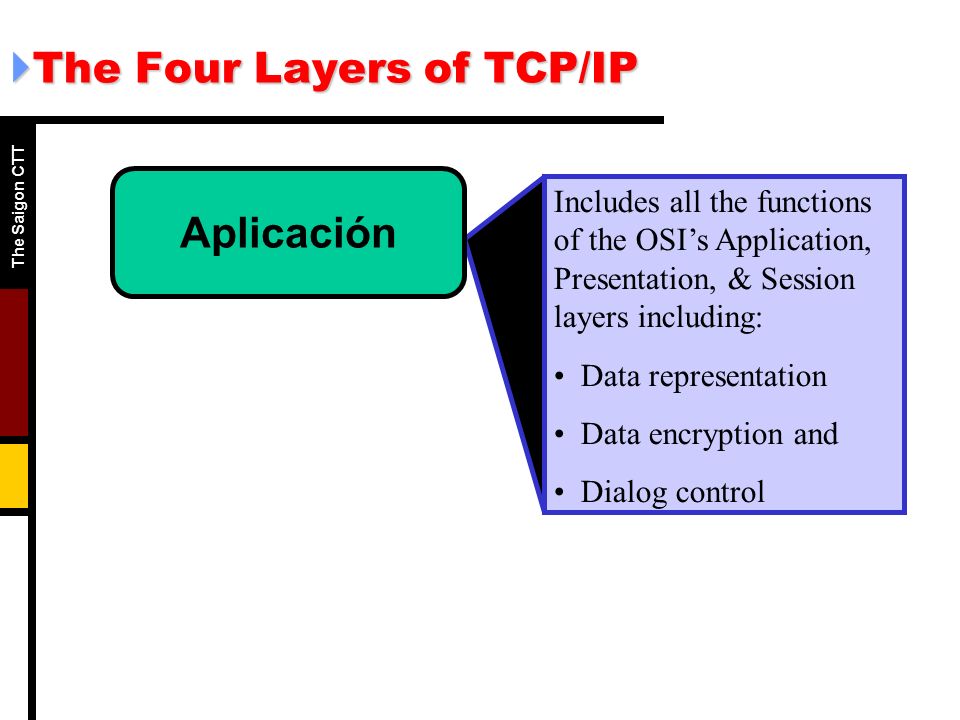

45 The Saigon CTT  The Four Layers of TCP/IP Aplicación Includes all the functions of the OSI’s Application, Presentation, & Session layers including: Data representation Data encryption and Dialog control

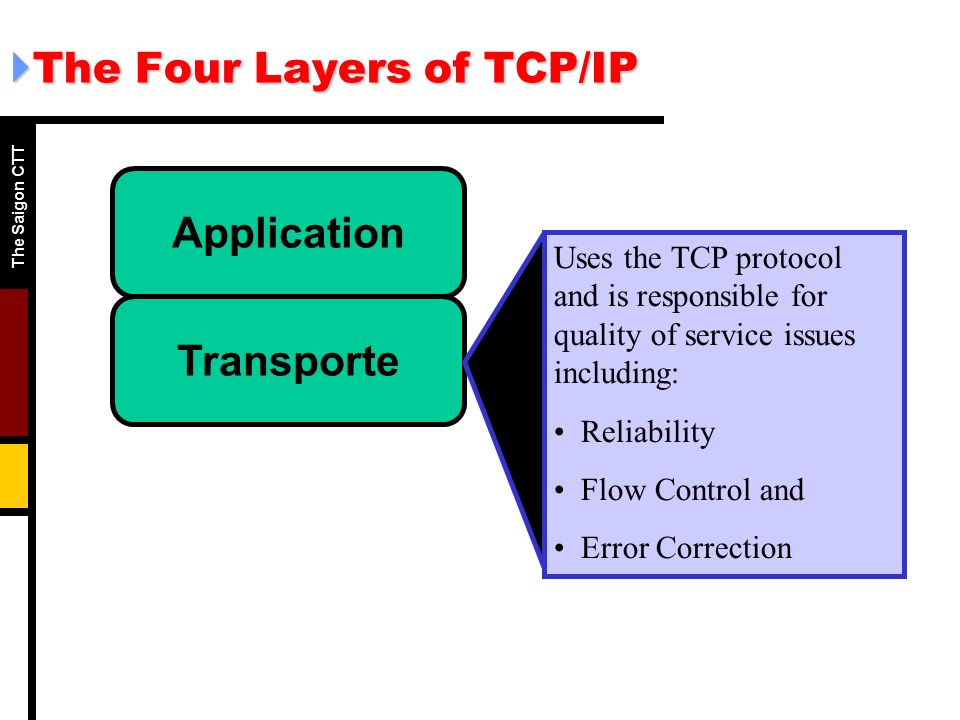

46 The Saigon CTT  The Four Layers of TCP/IP Application Transporte Uses the TCP protocol and is responsible for quality of service issues including: Reliability Flow Control and Error Correction

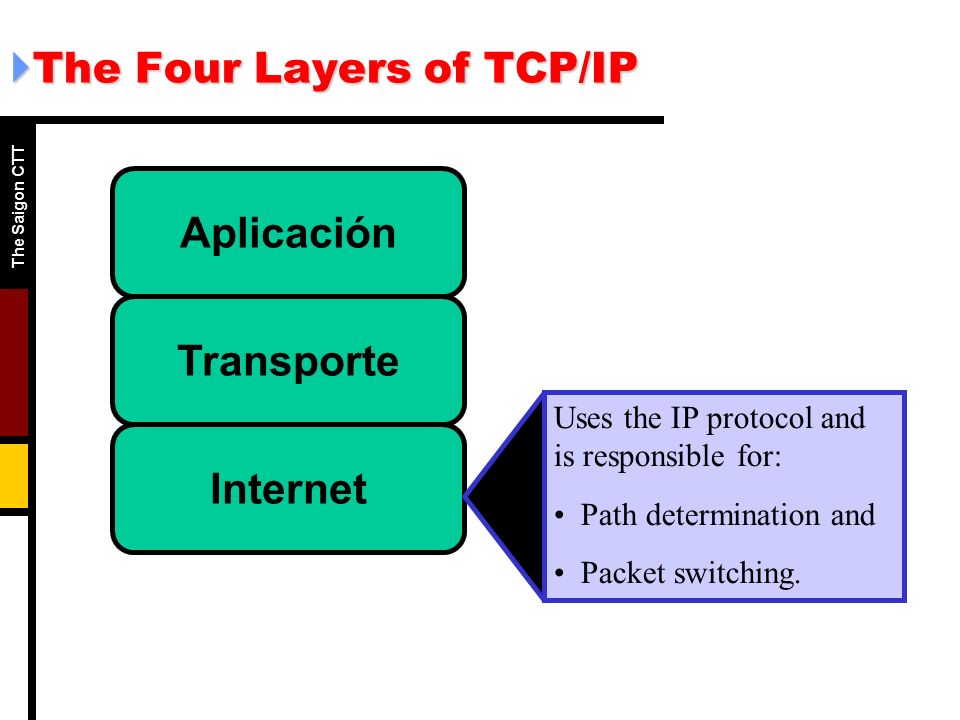

47 The Saigon CTT  The Four Layers of TCP/IP Aplicación Transporte Internet Uses the IP protocol and is responsible for: Path determination and Packet switching.

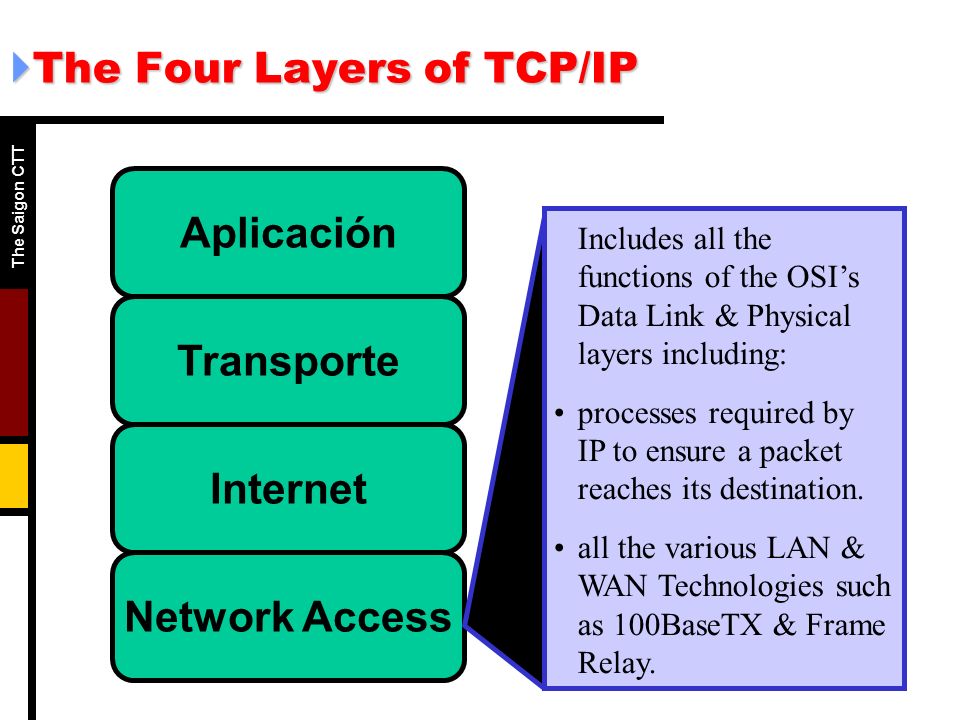

48 The Saigon CTT  The Four Layers of TCP/IP Aplicación Transporte Network Access Internet Includes all the functions of the OSI’s Data Link & Physical layers including: processes required by IP to ensure a packet reaches its destination. all the various LAN & WAN Technologies such as 100BaseTX & Frame Relay.

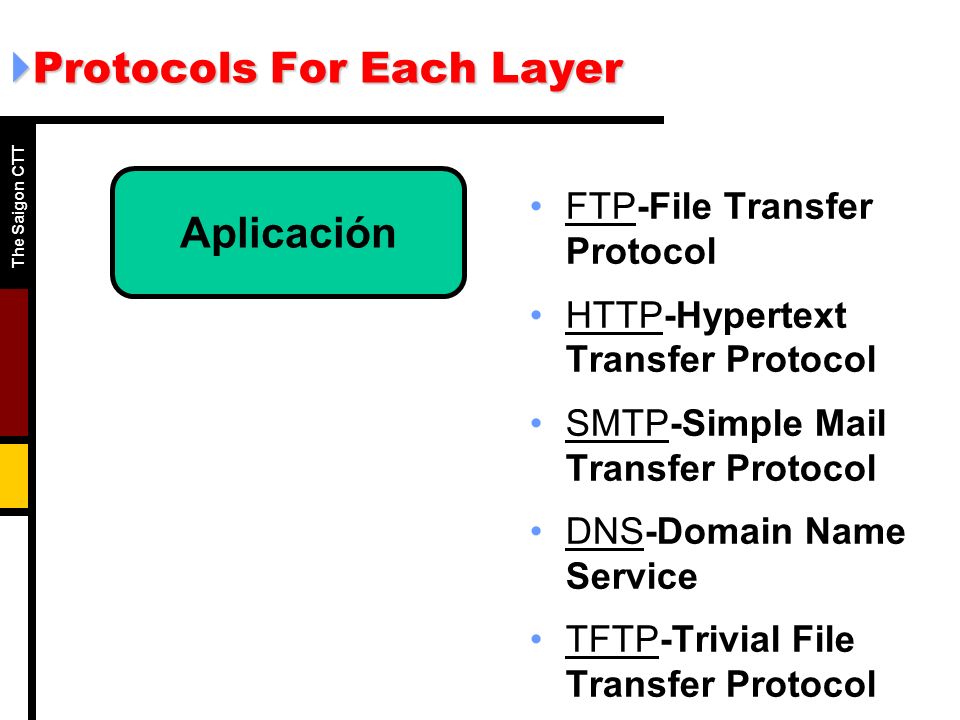

49 The Saigon CTT  Protocols For Each Layer FTP-File Transfer Protocol HTTP-Hypertext Transfer Protocol SMTP-Simple Mail Transfer Protocol DNS-Domain Name Service TFTP-Trivial File Transfer Protocol Aplicación

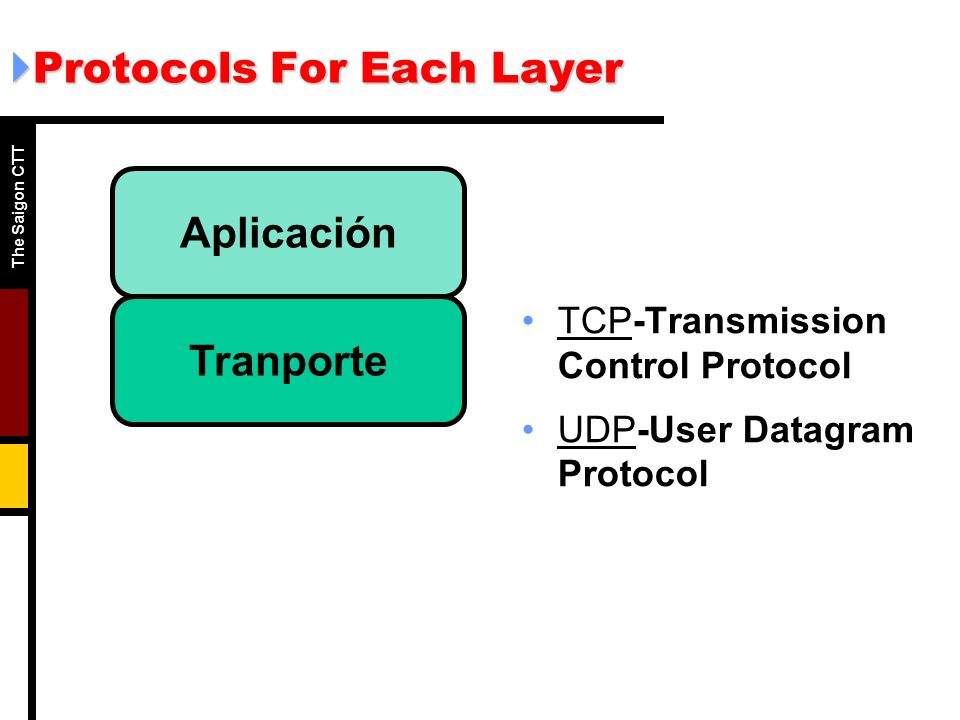

50 The Saigon CTT  Protocols For Each Layer TCP-Transmission Control Protocol UDP-User Datagram Protocol Tranporte Aplicación

51 The Saigon CTT  Protocolos para cada capa IP-Internet Protocol Internet Transporte Aplicación

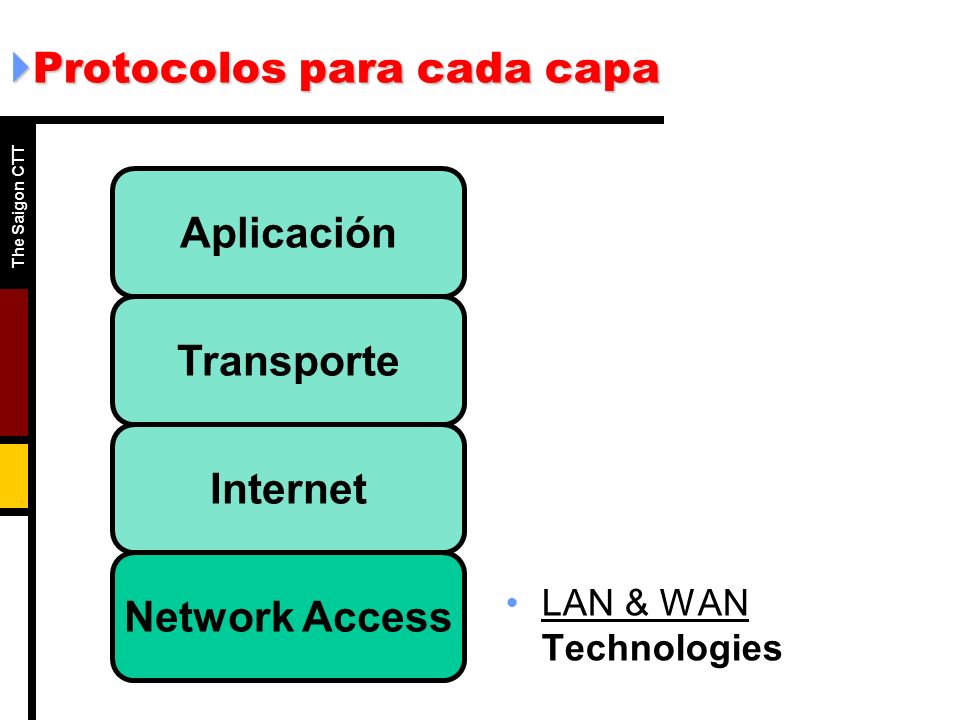

52 The Saigon CTT  Protocolos para cada capa LAN & WAN Technologies Network Access Internet Transporte Aplicación

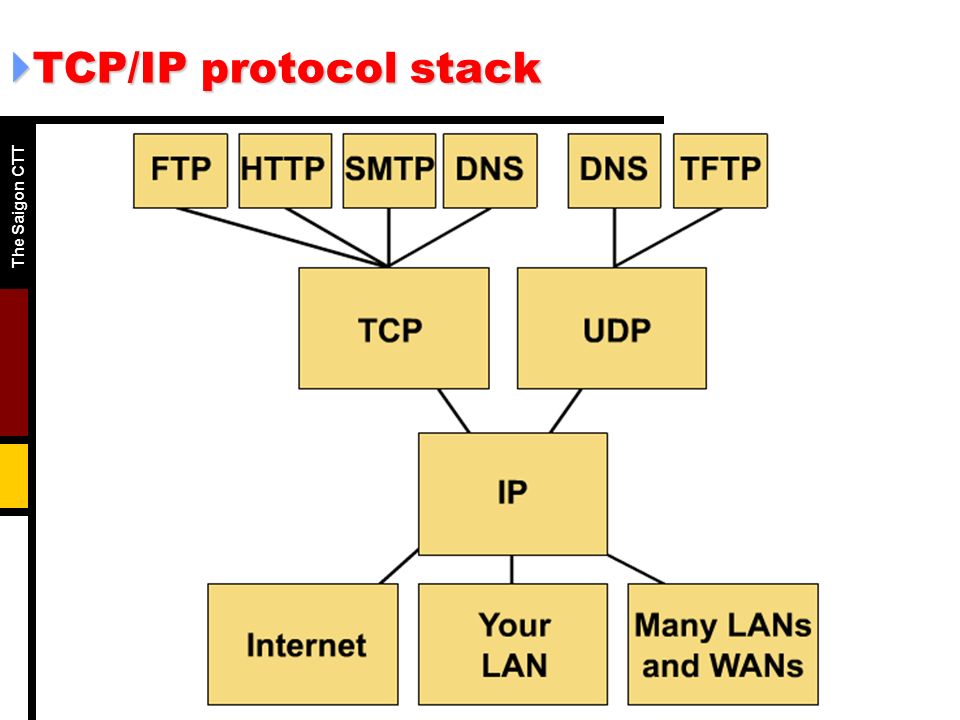

53 The Saigon CTT  TCP/IP protocol stack

54 The Saigon CTT  Repaso PREGUNTAS

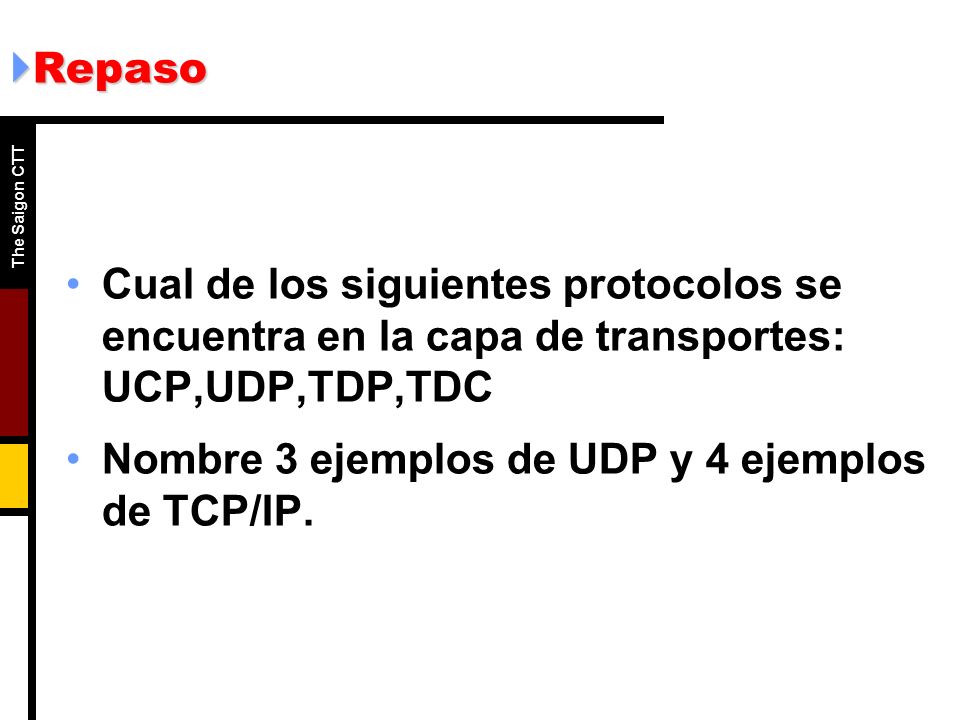

55 The Saigon CTT  Repaso Cual de los siguientes protocolos se encuentra en la capa de transportes: UCP,UDP,TDP,TDC Nombre 3 ejemplos de UDP y 4 ejemplos de TCP/IP.

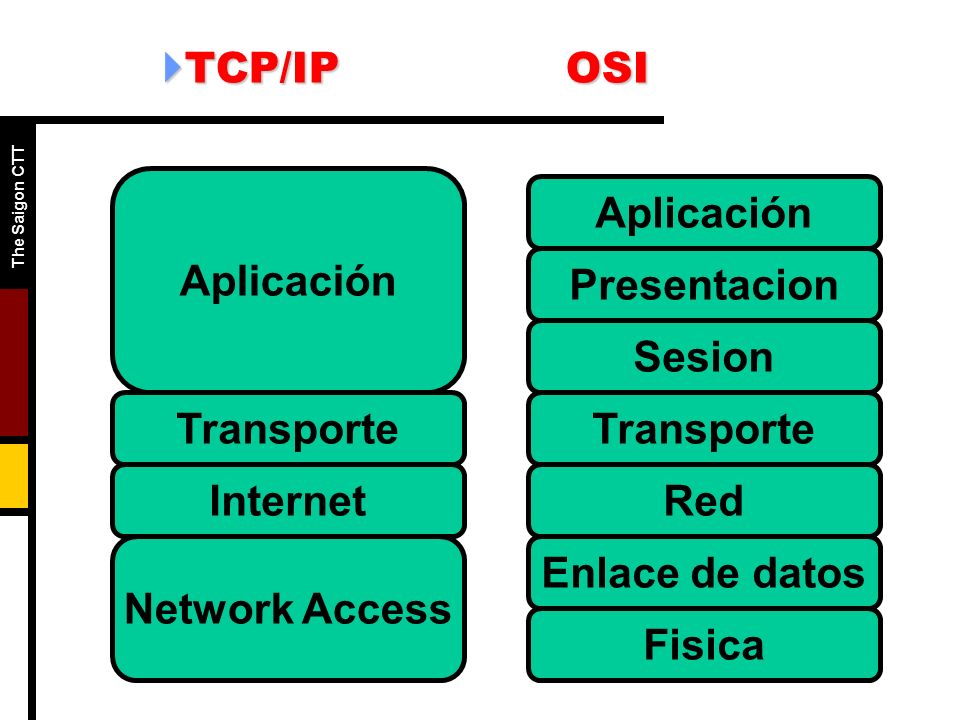

56 The Saigon CTT Aplicación Transporte Network Access Internet  TCP/IP OSI Aplicación Presentacion Sesion Transporte Red Enlace de datos Fisica

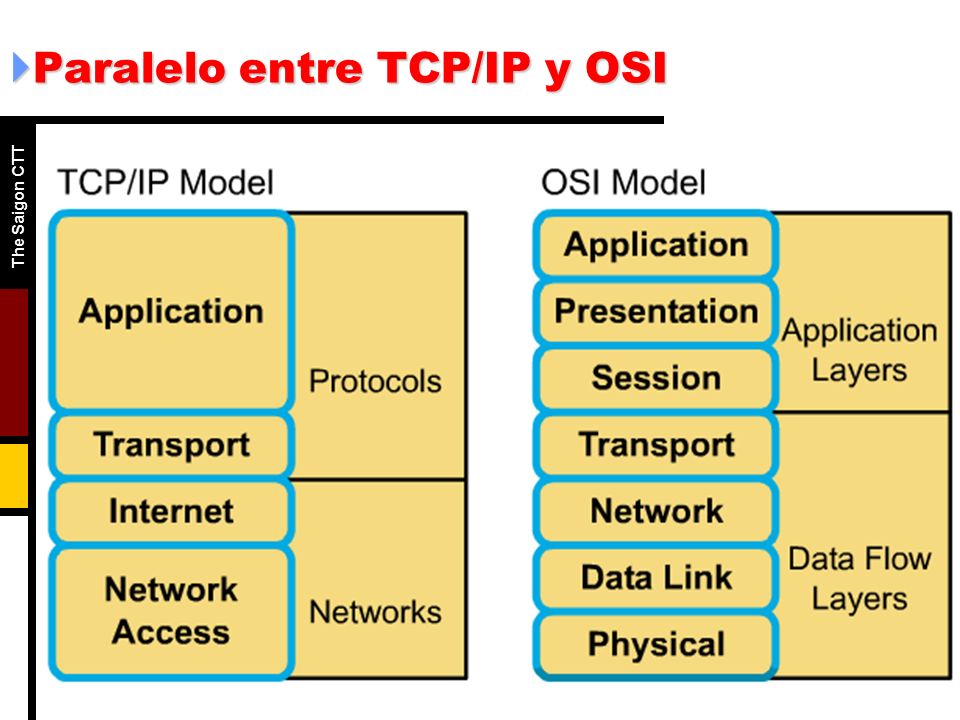

57 The Saigon CTT  Paralelo entre TCP/IP y OSI

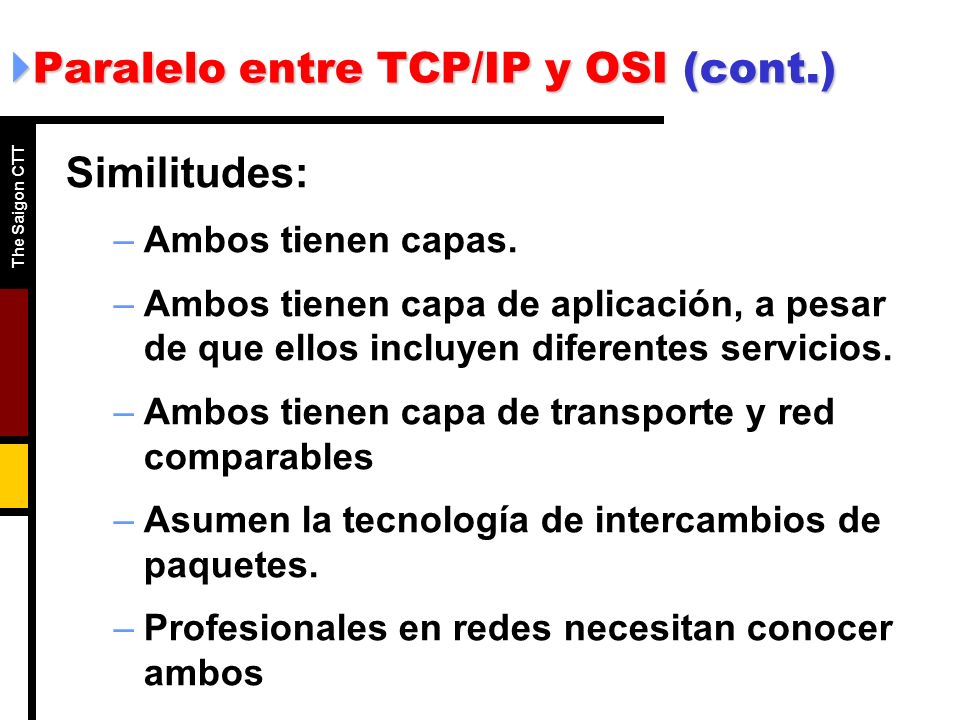

58 The Saigon CTT  Paralelo entre TCP/IP y OSI (cont.) ‏ Similitudes: –Ambos tienen capas. –Ambos tienen capa de aplicación, a pesar de que ellos incluyen diferentes servicios. –Ambos tienen capa de transporte y red comparables –Asumen la tecnología de intercambios de paquetes. –Profesionales en redes necesitan conocer ambos

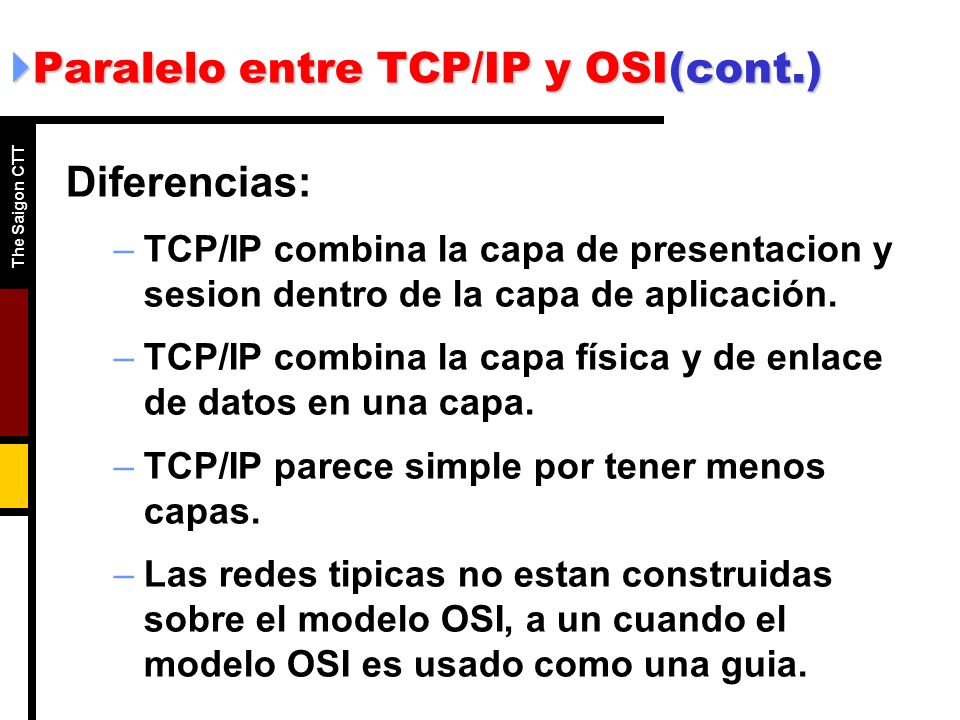

59 The Saigon CTT  Paralelo entre TCP/IP y OSI(cont.) ‏ Diferencias: –TCP/IP combina la capa de presentacion y sesion dentro de la capa de aplicación. –TCP/IP combina la capa física y de enlace de datos en una capa. –TCP/IP parece simple por tener menos capas. –Las redes tipicas no estan construidas sobre el modelo OSI, a un cuando el modelo OSI es usado como una guia.

60 The Saigon CTT  Focus of the CCNA curriculum

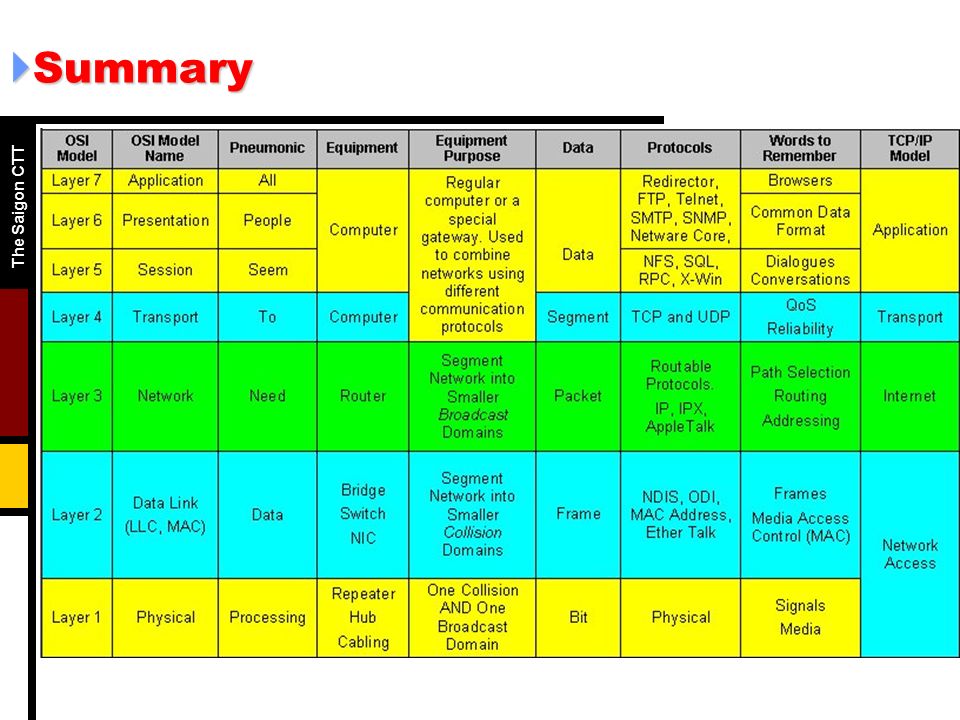

61 The Saigon CTT  Summary
