1 INTRODUCCIÓN A LA INGENIERÍA SANITARIA Coordinador: Ing. Magdalena Rezzano Docentes: Ing. Danilo Rios Ing. Julieta Lopez Ing. Nicolás Rezzano Ing. Mauro D’Angelo Ing. Nicolás Cunha Sistemas de Saneamiento

2 La ciudad de Montevideo, está “naturalmente” obligada a desaguar en el Río de la Plata las aguas servidas generadas por su población e industrias. Durante años la inevitable consecuencia fue la aparición de graves problemas de contaminación en la costa y playas. La población, convencida que las playas eran insalubres y fuente de enfermedades, empezó a disminuir fuertemente su uso Introducción

3 Sistemas de Saneamiento A efectos de resolver dichos problemas de contaminación, la Intendencia de Montevideo comenzó a partir de 1981 un amplio programa de obras, conocido como el “Plan de Saneamiento Urbano de la Ciudad de Montevideo” (PSU), con horizonte de proyecto el año 2035. Su ejecución se ha venido realizando por etapas, siempre con financiamiento parcial del Banco Interamericano de Desarrollo (BID), estando las tres primeras ‑ PSU I, PSU II y PSU III ‑ completamente finalizadas y una cuarta ‑ PSU IV ‑ en ejecución. Objetivos principales: –Inicialmente orientado a resolver la contaminación costera –Ampliado luego a la atención de todos los problemas ambientales de los cuerpos de agua de la ciudad y las carencias de los sistemas de alcantarillado y drenaje pluvial Introducción

4 Sistemas de Saneamiento Reseña histórica Montevideo fue la primer ciudad de Sudamérica en tener servicio de alcantarillado. Períodos: o 1854-1916: Construcción “Red Arteaga” (Por la empresa de Juan J. de Arteaga). Desarrollada a partir de Ciudad Vieja, en función del crecimiento de la ciudad. Sistema unitario.

5 Sistemas de Saneamiento Reseña histórica Red Arteaga VERTEDEROS PLUVIALES DESCARGAS CLOACALES BAHIA DE MONTEVIDEO PUERTO RIO DE LA PLATA

6 Sistemas de Saneamiento Reseña histórica o 1920-1950: Plan General de Obras de la ciudad de Montevideo “Plan Maggiolo” (Ing. Carlos M. Maggiolo). Objetivo principal: Asegurar el saneamiento de la ciudad hasta 1950. No fue cumplido totalmente. Varios vertimientos directos a cursos de agua. o 1972: "Estudio de Disposición Final de las Aguas Residuales de la Ciudad de Montevideo“ Objetivo relacionado específicamente con la resolución de los problemas de contaminación de la faja costera. Estableció la conveniencia de uso de emisarios subacuáticos para nuestra ciudad, lo que llevó a la creación del “Plan de Saneamiento Urbano (PSU) de la ciudad de Montevideo”

7 DISPOSICION FINAL DE LAS AGUAS SERVIDAS - AÑO 1972 EVOLUCION DEL SANEAMIENTO EN MONTEVIDEO Costero-Carrasco Paraguay Miguelete Pantanoso Cerro AºPantanoso AºMiguelete AºCarrasco AºMolinoAºMalvín Vertederos pluviales Desagües cloacales

8 Sistemas de Saneamiento Reseña histórica o Plan de Saneamiento Urbano, Etapa I (1981 – 1991) Objetivo principal: Descontaminar playas ubicadas en la costa Este de Montevideo Obras fundamentales: -Interceptor para la costa este (12 km) con 4 estaciones de bombeo -Planta de pretratamiento (PPT) Punta Carretas -Emisario subacuático Punta Carretas: 2320m Monto total del programa: U$S 74.000.000

9 Sistemas de Saneamiento Plano Plan de Saneamiento Urbano I

10 Sistemas de Saneamiento Plan de Saneamiento Urbano I Emisario subacuático Planta de pretratamiento y estación de bombeo Punta Carretas

11 Estación de Bombeo Planta de Pretratamiento Emisario Subacuático

12 BY-PASS INGRESO A PPT DESBASTE REMOCIÓN DE ARENAS Y FLOTANTES HACIA ESTACIÓN DE BOMBEO Esquema de Planta de Pretratamiento

13 DESBASTE REMOCIÓN DE ARENAS Y FLOTANTES ESTACIÓN DE BOMBEO PLANTA DE PRETRATAMIENTO

14 Sistemas de Saneamiento Plan de Saneamiento Urbano I Estaciones de bombeo: Punta GordaColombes Interceptor costa Este:

15 Sistemas de Saneamiento Reseña histórica o Plan de Saneamiento Urbano, Etapa II (1992 – 1996) Objetivos principales: -Descontaminar playas ubicadas en la costa Oeste de Montevideo -Construcción de nuevas redes de saneamiento en la zona noreste de la ciudad Obras fundamentales: -Interceptor para la costa Oste con 2 estaciones de bombeo -Construcción de redes colectoras Monto total del programa: U$S 33.000.000

16 Sistemas de Saneamiento Plano Plan de Saneamiento Urbano II

17 Sistemas de Saneamiento Reseña histórica PSU II: Principales obras: Mejoras en el funcionamiento de los sistemas de bombeo de la zona noreste de la ciudad Interceptor Ciudad Vieja – Punta Carretas Monto del programa: U$S 48.000.000

18 Sistemas de Saneamiento PSU III: Principales obras: Ampliación redes cloacales y drenaje pluvial Construcción colectores troncales y estaciones de bombeo Rehabilitación colectores en mal estado Reasentamiento de familias afectadas por las obras Monto del programa: U$S 189.700.000 Reseña histórica o 1996-Actual: Plan de Saneamiento Urbano, Etapa III y IV (horizonte de previsión: 2035):

19 RÍO DE LA PLATA Saneamiento Maroñas y Flor de Maroñas Saneamiento Carrasco Norte Saneamiento Casavalle Saneamiento Peñarol Saneamiento Conciliación Saneamiento Nuevo París Saneamiento Cerro Norte Refuerzos del Sistema Costero Refuerzo Interceptores Miguelete Estación de bombeo Agrigento Estación de bombeo Nariño Estación de bombeo Acosta y Lara Estación de bombeo Yañez Pinzón Estación de bombeo Colón Estación de bombeo Pantanoso Estación de bombeo Haití Estación de bombeo La Boyada Estación de bombeo Arroyo Seco Estación de bombeo Buceito (Cementerio) Sistemas de Saneamiento Plano Plan de Saneamiento Urbano III

20 Sistemas de Saneamiento Reseña histórica PSU III: Construcción de colectores circulares y rectangulares

21 Sistemas de Saneamiento Reseña histórica PSU III: Construcción de canales a cielo abierto

22 Sistemas de Saneamiento Reseña histórica PSU III: - Conexiones domiciliarias - Rehabilitación de colectores

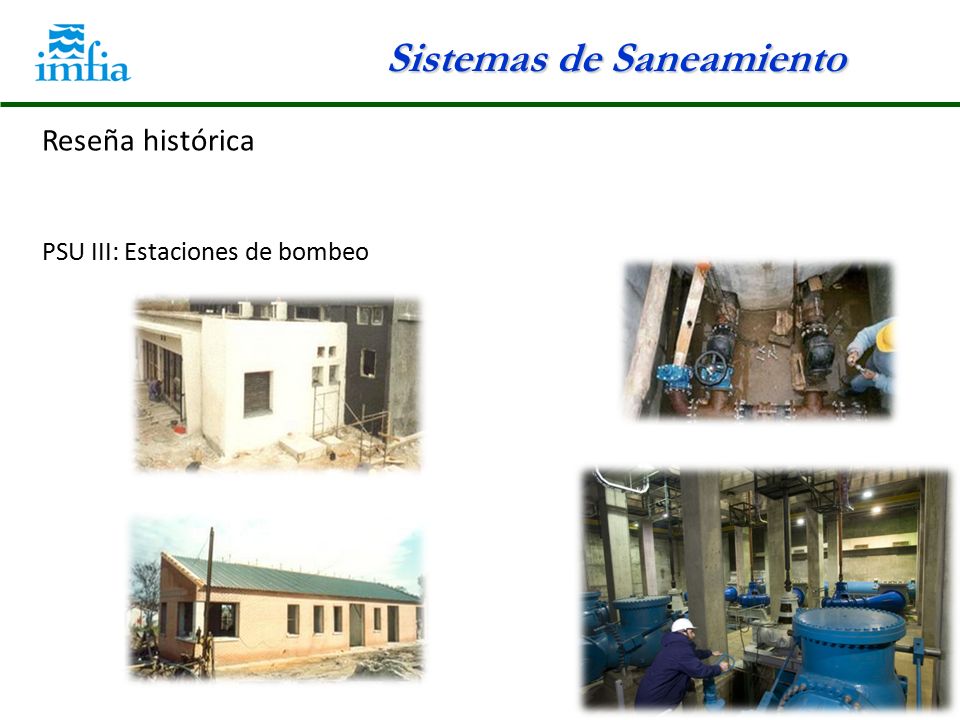

23 Sistemas de Saneamiento Reseña histórica PSU III: Estaciones de bombeo

24 Sistemas de Saneamiento Reseña histórica PSU III: Viviendas para familias afectadas por las obras Situación previa Situación actual

25 Sistemas de Saneamiento Reseña histórica PSU IV: Objetivos principales: -Aumento de la cobertura de saneamiento -Rehabilitación colectores dañados -Eliminación contaminación por vertidos principalmente en Bahía de Montevideo y Playa del Cerro

26 El PSU IV, en ejecución, y las etapas subsiguientes apuntan a brindar hacia el año 2035 cobertura universal al área urbanizada. Además de la construcción de redes de alcantarillado, drenaje y rehabilitación de colectores, se encuentran en ejecución las obras correspondientes al sistema de disposición final oeste. Consiste en la instalación de un colector y un sistema de interceptores y estaciones de bombeo que conducirán los residuos de las cuencas del Arroyo Pantanoso, Miguelete y Cerro-Casabó hasta Punta Yeguas, donde se construirá una planta de pre-tratamiento y un emisario subacuático. El resultado esperado es una mejora sustantiva de la calidad ambiental de la bahía y de las playas de la zona oeste. Sistemas de Saneamiento Plan de Saneamiento Urbano IV

27 Río de la Plata Conducción Pantanoso-PPT Estación de bombeo Casabó Estación de bombeo del Cerro Estación de bombeo Miguelete Estación de bombeo Maracaná Saneamiento de Cerro Norte Estación de bombeo Intermedia PPT Emisario Saneamiento de Casabó Rehabilitación de colectores de Chacarita Área saneada Estación de bombeo La Teja Sistemas de Saneamiento Plano Plan de Saneamiento Urbano IV

28 Sistemas de Saneamiento Recuperación calidad de aguas debido a las obras de Saneamiento

29 Sistemas de Saneamiento Recuperación calidad de aguas debido a las obras de Saneamiento

30 Sistemas de Saneamiento Recuperación calidad de aguas debido a las obras de Saneamiento Playa Ramirez: Dic. 1995 – Marzo 1996 Conexión interceptor oeste a Punta Carretas: 28/12

31 Sistemas de Saneamiento Recuperación calidad de aguas debido a las obras de Saneamiento PSU Etapa III: 1996 – 2004 : Disminución de contaminación en principales arroyos y costa de la ciudad Evolución de las descargas a la bahía de Montevideo

32 Sistemas de Saneamiento Recuperación calidad de aguas debido a las obras de Saneamiento PSU Etapa III: 1996 – 2004 : Disminución de contaminación en principales arroyos y costa de la ciudad Evolución de las descargas a la cuenca del Arroyo Pantanoso

33 Sistemas de Saneamiento Recuperación calidad de aguas debido a las obras de Saneamiento PSU Etapa III: 1996 – 2004 : Disminución de contaminación en principales arroyos y costa de la ciudad Evolución de las descargas a la cuenca del Arroyo Miguelete
