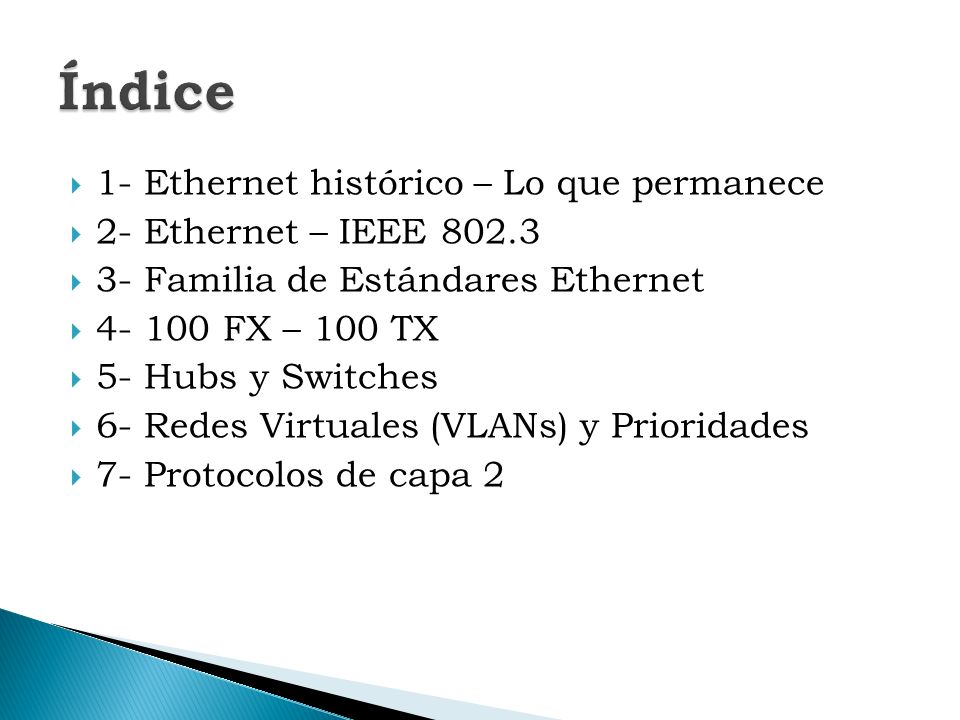

2  1- Ethernet histórico – Lo que permanece  2- Ethernet – IEEE 802.3  3- Familia de Estándares Ethernet  4- 100 FX – 100 TX  5- Hubs y Switches  6- Redes Virtuales (VLANs) y Prioridades  7- Protocolos de capa 2

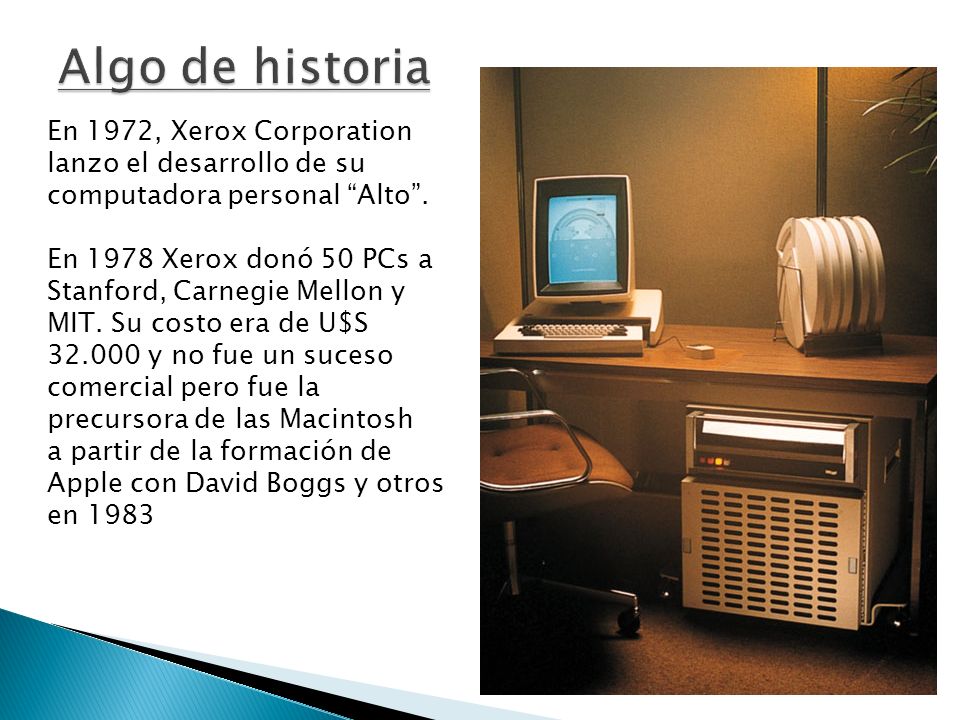

3 En 1972, Xerox Corporation lanzo el desarrollo de su computadora personal “Alto”. En 1978 Xerox donó 50 PCs a Stanford, Carnegie Mellon y MIT. Su costo era de U$S 32.000 y no fue un suceso comercial pero fue la precursora de las Macintosh a partir de la formación de Apple con David Boggs y otros en 1983

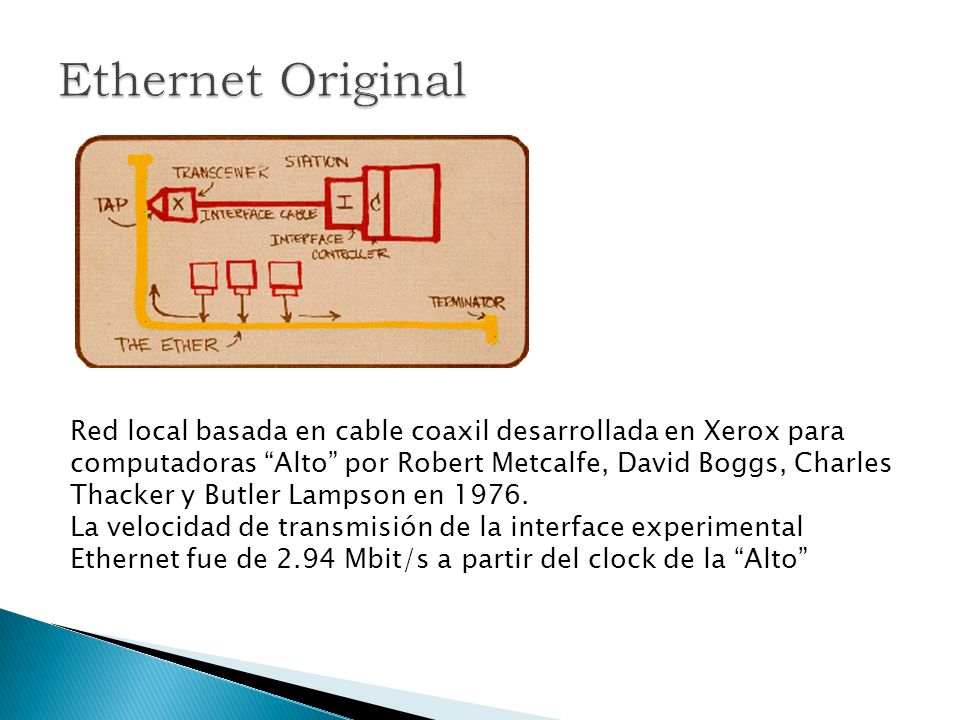

4 Red local basada en cable coaxil desarrollada en Xerox para computadoras “Alto” por Robert Metcalfe, David Boggs, Charles Thacker y Butler Lampson en 1976. La velocidad de transmisión de la interface experimental Ethernet fue de 2.94 Mbit/s a partir del clock de la “Alto”

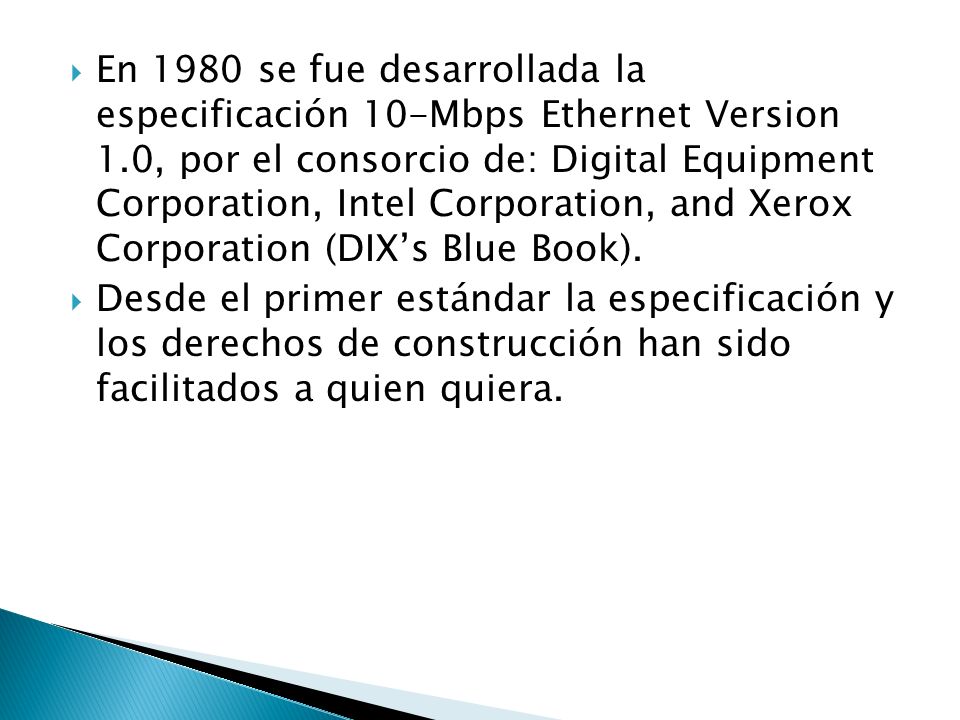

5  En 1980 se fue desarrollada la especificación 10-Mbps Ethernet Version 1.0, por el consorcio de: Digital Equipment Corporation, Intel Corporation, and Xerox Corporation (DIX’s Blue Book).  Desde el primer estándar la especificación y los derechos de construcción han sido facilitados a quien quiera.

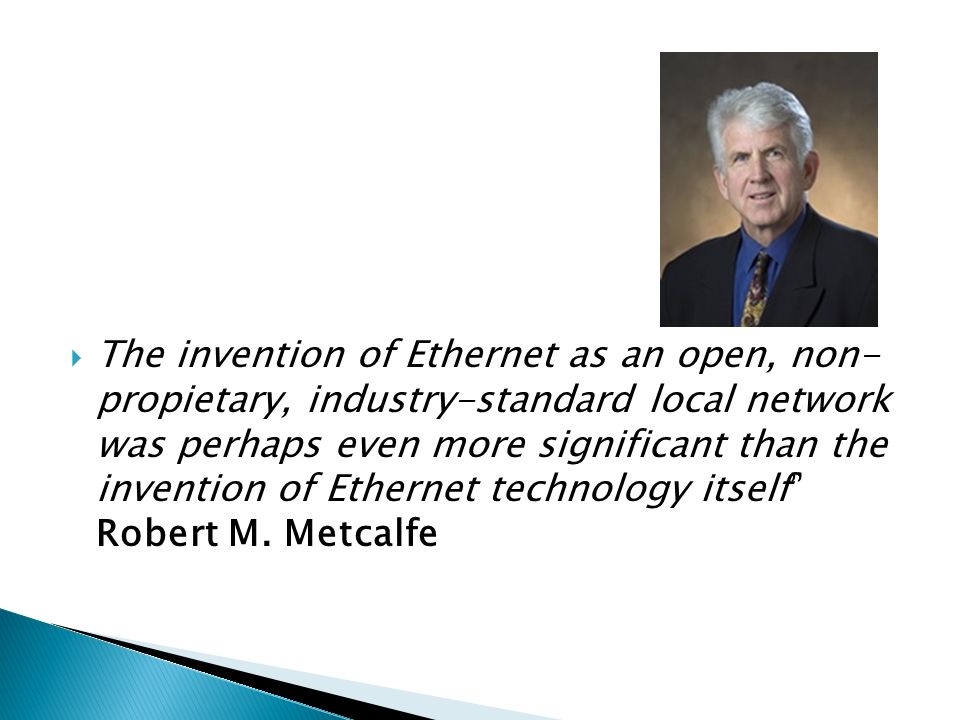

6  The invention of Ethernet as an open, non- propietary, industry-standard local network was perhaps even more significant than the invention of Ethernet technology itself” Robert M. Metcalfe

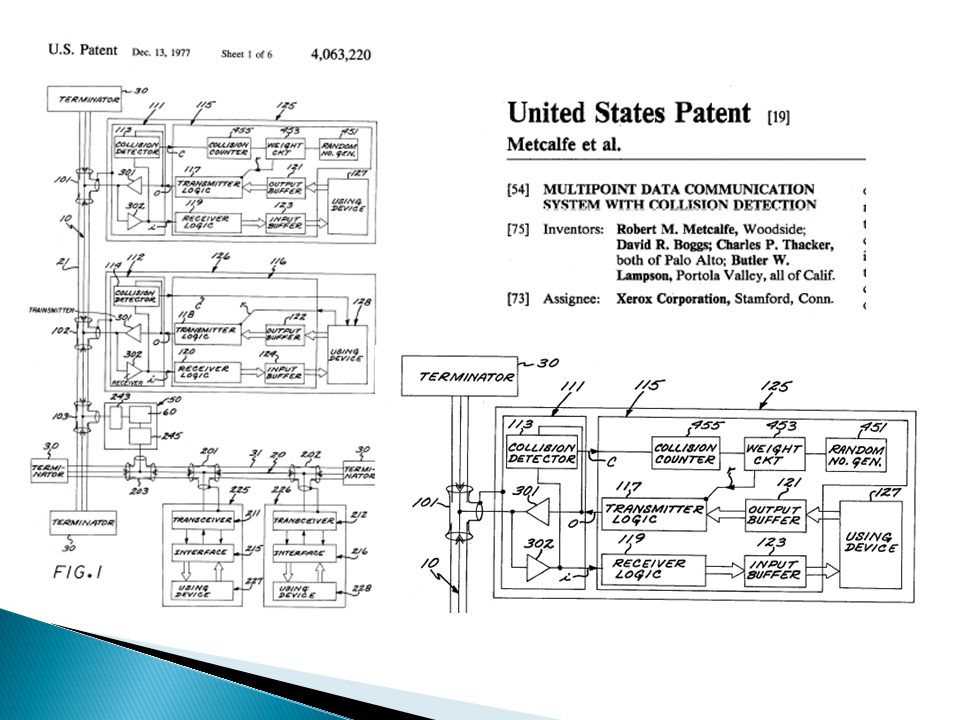

7

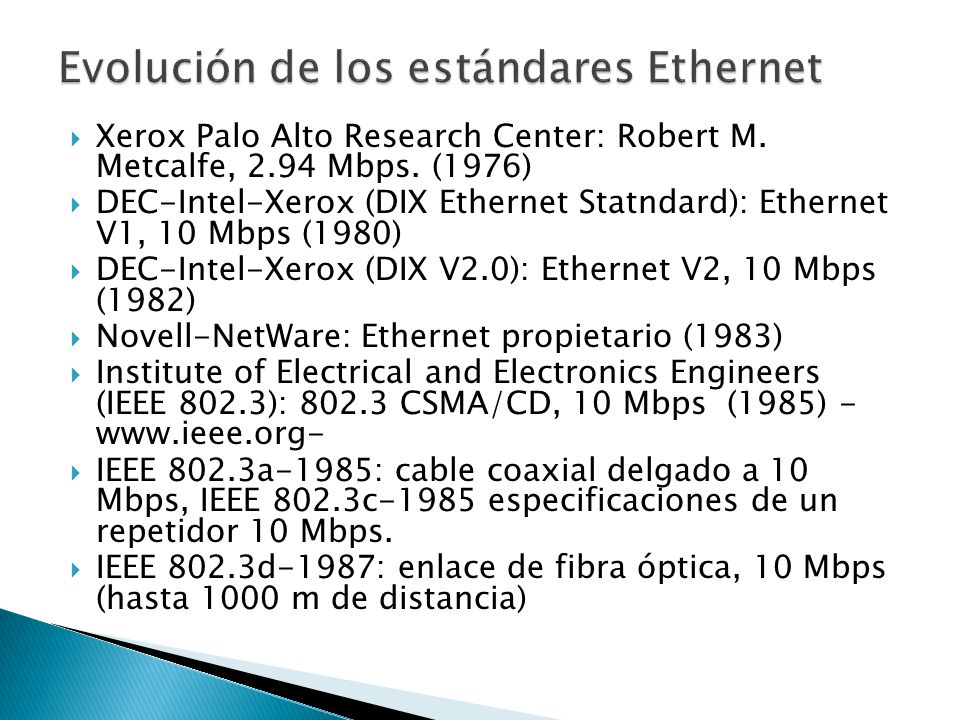

8  Xerox Palo Alto Research Center: Robert M. Metcalfe, 2.94 Mbps. (1976)  DEC-Intel-Xerox (DIX Ethernet Statndard): Ethernet V1, 10 Mbps (1980)  DEC-Intel-Xerox (DIX V2.0): Ethernet V2, 10 Mbps (1982)  Novell-NetWare: Ethernet propietario (1983)  Institute of Electrical and Electronics Engineers (IEEE 802.3): 802.3 CSMA/CD, 10 Mbps (1985) - www.ieee.org-  IEEE 802.3a-1985: cable coaxial delgado a 10 Mbps, IEEE 802.3c-1985 especificaciones de un repetidor 10 Mbps.  IEEE 802.3d-1987: enlace de fibra óptica, 10 Mbps (hasta 1000 m de distancia)

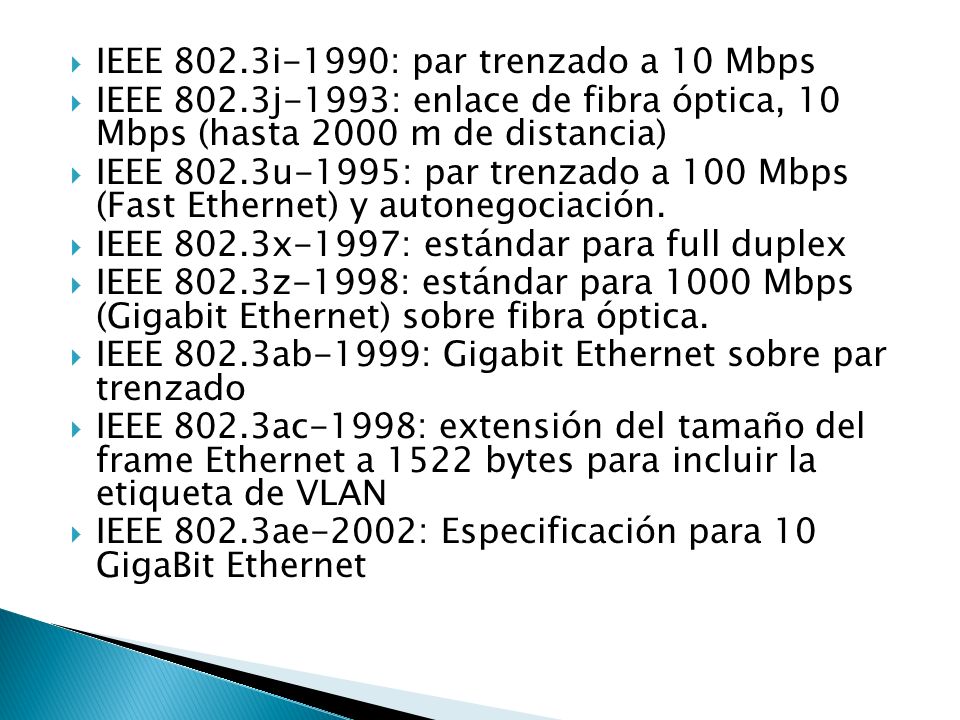

9  IEEE 802.3i-1990: par trenzado a 10 Mbps  IEEE 802.3j-1993: enlace de fibra óptica, 10 Mbps (hasta 2000 m de distancia)  IEEE 802.3u-1995: par trenzado a 100 Mbps (Fast Ethernet) y autonegociación.  IEEE 802.3x-1997: estándar para full duplex  IEEE 802.3z-1998: estándar para 1000 Mbps (Gigabit Ethernet) sobre fibra óptica.  IEEE 802.3ab-1999: Gigabit Ethernet sobre par trenzado  IEEE 802.3ac-1998: extensión del tamaño del frame Ethernet a 1522 bytes para incluir la etiqueta de VLAN  IEEE 802.3ae-2002: Especificación para 10 GigaBit Ethernet

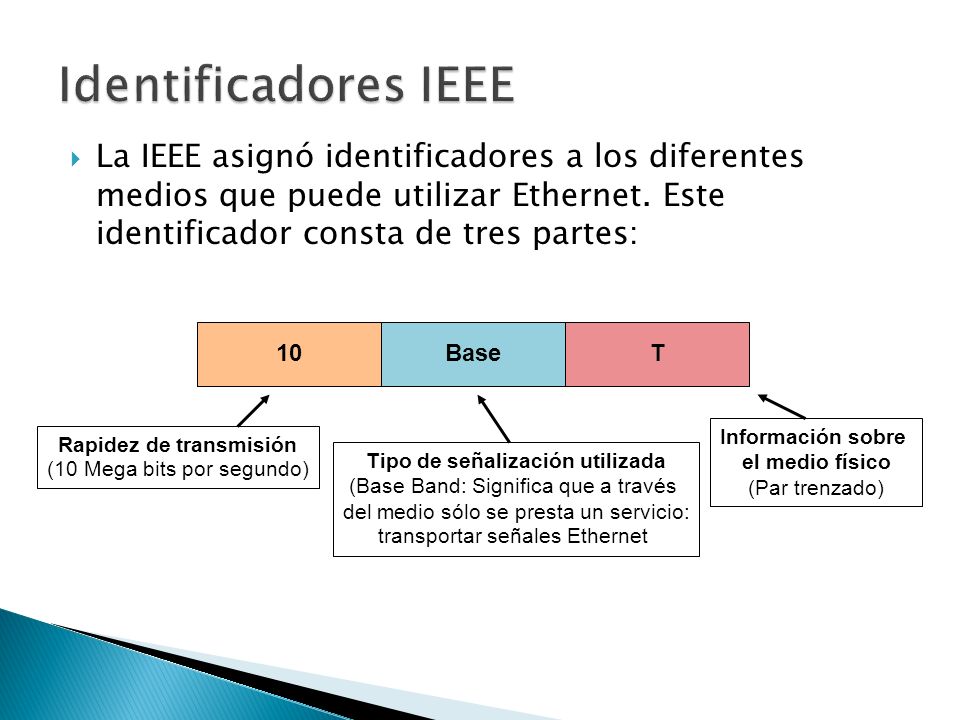

10  La IEEE asignó identificadores a los diferentes medios que puede utilizar Ethernet. Este identificador consta de tres partes: 10BaseT Rapidez de transmisión (10 Mega bits por segundo) Tipo de señalización utilizada (Base Band: Significa que a través del medio sólo se presta un servicio: transportar señales Ethernet Información sobre el medio físico (Par trenzado)

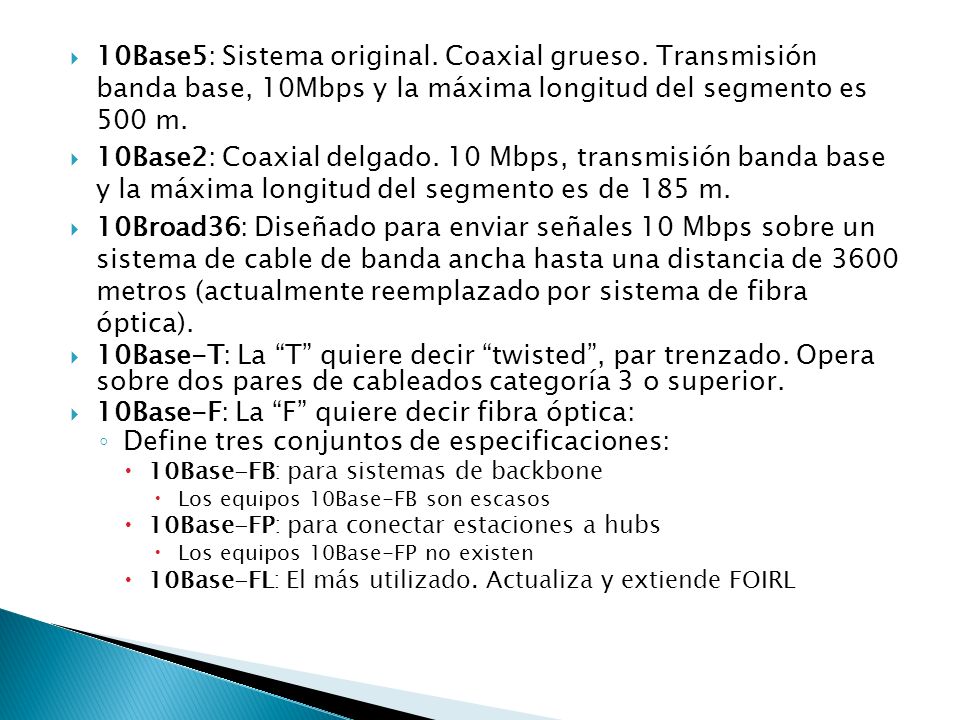

11  10Base5: Sistema original. Coaxial grueso. Transmisión banda base, 10Mbps y la máxima longitud del segmento es 500 m.  10Base2: Coaxial delgado. 10 Mbps, transmisión banda base y la máxima longitud del segmento es de 185 m.  10Broad36: Diseñado para enviar señales 10 Mbps sobre un sistema de cable de banda ancha hasta una distancia de 3600 metros (actualmente reemplazado por sistema de fibra óptica).  10Base-T: La “T” quiere decir “twisted”, par trenzado. Opera sobre dos pares de cableados categoría 3 o superior.  10Base-F: La “F” quiere decir fibra óptica: ◦ Define tres conjuntos de especificaciones:  10Base-FB: para sistemas de backbone  Los equipos 10Base-FB son escasos  10Base-FP: para conectar estaciones a hubs  Los equipos 10Base-FP no existen  10Base-FL: El más utilizado. Actualiza y extiende FOIRL

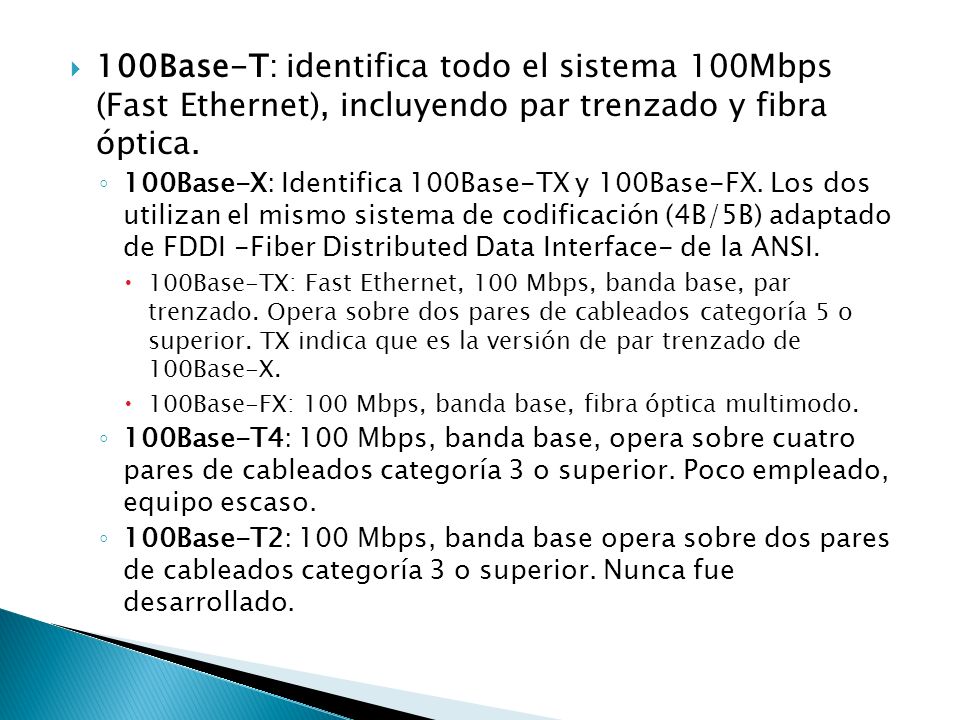

12  100Base-T: identifica todo el sistema 100Mbps (Fast Ethernet), incluyendo par trenzado y fibra óptica. ◦ 100Base-X: Identifica 100Base-TX y 100Base-FX. Los dos utilizan el mismo sistema de codificación (4B/5B) adaptado de FDDI -Fiber Distributed Data Interface- de la ANSI.  100Base-TX: Fast Ethernet, 100 Mbps, banda base, par trenzado. Opera sobre dos pares de cableados categoría 5 o superior. TX indica que es la versión de par trenzado de 100Base-X.  100Base-FX: 100 Mbps, banda base, fibra óptica multimodo. ◦ 100Base-T4: 100 Mbps, banda base, opera sobre cuatro pares de cableados categoría 3 o superior. Poco empleado, equipo escaso. ◦ 100Base-T2: 100 Mbps, banda base opera sobre dos pares de cableados categoría 3 o superior. Nunca fue desarrollado.

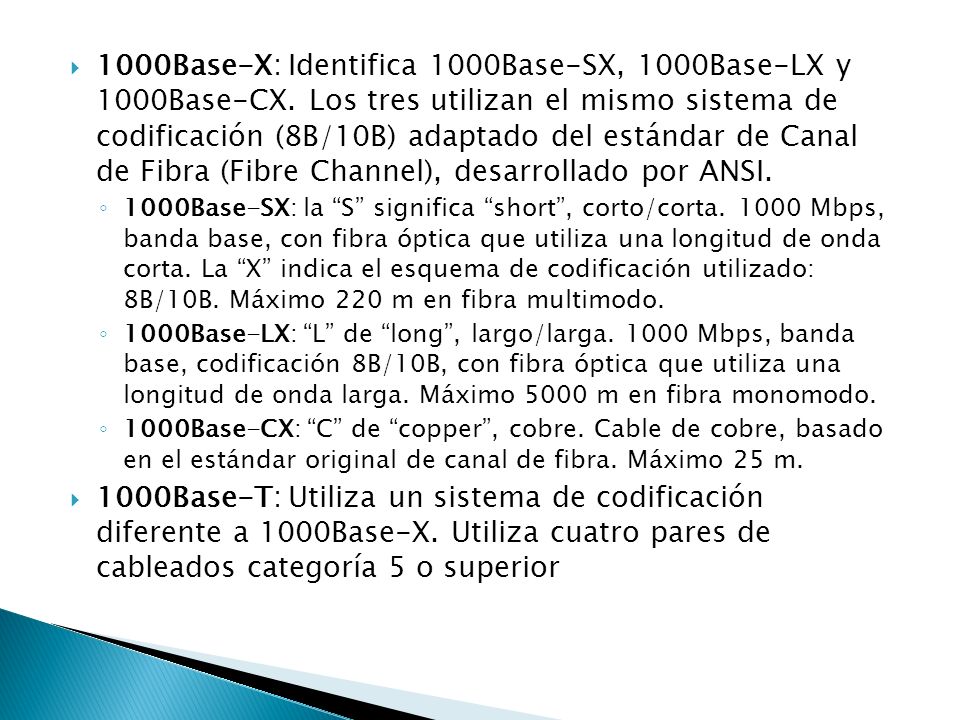

13  1000Base-X: Identifica 1000Base-SX, 1000Base-LX y 1000Base-CX. Los tres utilizan el mismo sistema de codificación (8B/10B) adaptado del estándar de Canal de Fibra (Fibre Channel), desarrollado por ANSI. ◦ 1000Base-SX: la “S” significa “short”, corto/corta. 1000 Mbps, banda base, con fibra óptica que utiliza una longitud de onda corta. La “X” indica el esquema de codificación utilizado: 8B/10B. Máximo 220 m en fibra multimodo. ◦ 1000Base-LX: “L” de “long”, largo/larga. 1000 Mbps, banda base, codificación 8B/10B, con fibra óptica que utiliza una longitud de onda larga. Máximo 5000 m en fibra monomodo. ◦ 1000Base-CX: “C” de “copper”, cobre. Cable de cobre, basado en el estándar original de canal de fibra. Máximo 25 m.  1000Base-T: Utiliza un sistema de codificación diferente a 1000Base-X. Utiliza cuatro pares de cableados categoría 5 o superior

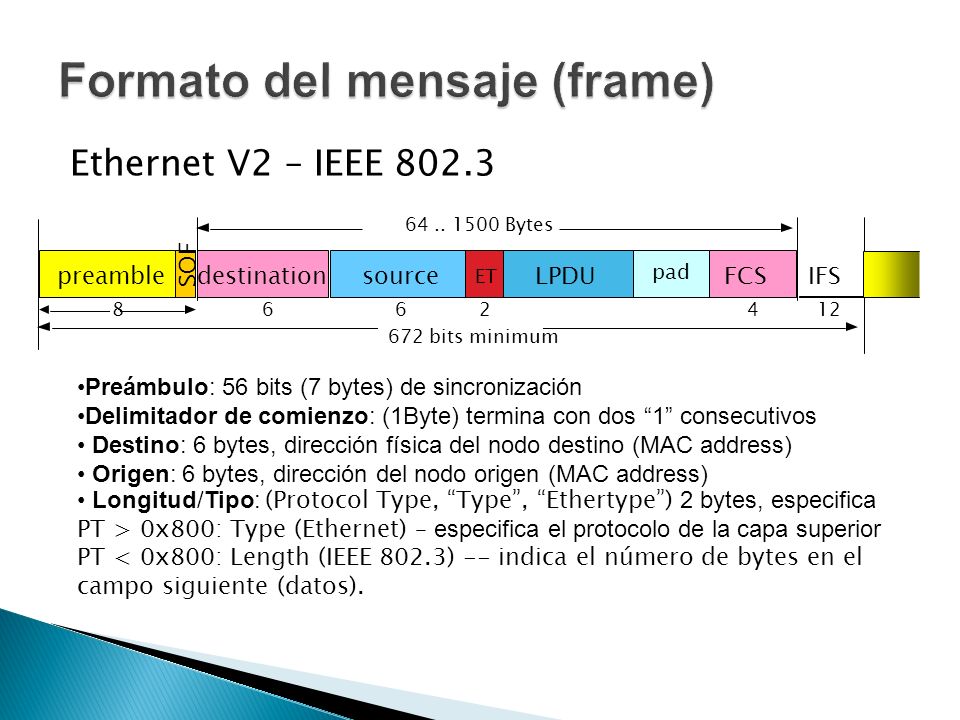

14 Ethernet V2 – IEEE 802.3 Preámbulo: 56 bits (7 bytes) de sincronización Delimitador de comienzo: (1Byte) termina con dos “1” consecutivos Destino: 6 bytes, dirección física del nodo destino (MAC address) Origen: 6 bytes, dirección del nodo origen (MAC address) Longitud/Tipo: (Protocol Type, “Type”, “Ethertype”) 2 bytes, especifica PT > 0x800: Type (Ethernet) – especifica el protocolo de la capa superior PT < 0x800: Length (IEEE 802.3) -- indica el número de bytes en el campo siguiente (datos). destination 6 source 6 preamble ET 2 FCS 4 64.. 1500 Bytes 12 IFS 672 bits minimum SOF 8 LPDU pad

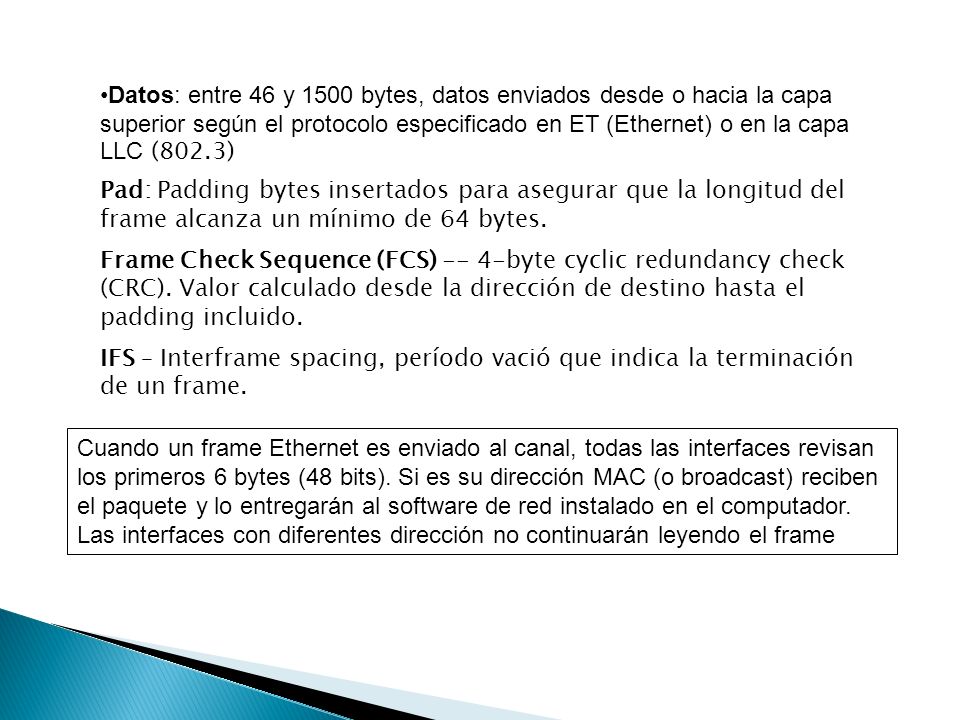

15 Cuando un frame Ethernet es enviado al canal, todas las interfaces revisan los primeros 6 bytes (48 bits). Si es su dirección MAC (o broadcast) reciben el paquete y lo entregarán al software de red instalado en el computador. Las interfaces con diferentes dirección no continuarán leyendo el frame Datos: entre 46 y 1500 bytes, datos enviados desde o hacia la capa superior según el protocolo especificado en ET (Ethernet) o en la capa LLC (802.3) Pad: Padding bytes insertados para asegurar que la longitud del frame alcanza un mínimo de 64 bytes. Frame Check Sequence (FCS) -- 4-byte cyclic redundancy check (CRC). Valor calculado desde la dirección de destino hasta el padding incluido. IFS – Interframe spacing, período vació que indica la terminación de un frame.

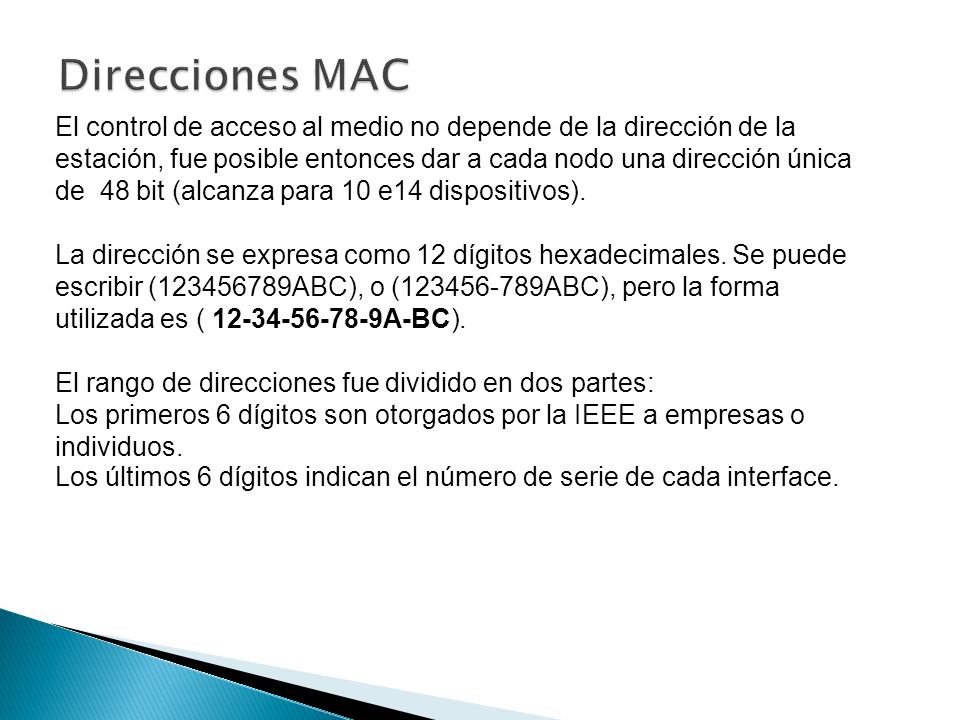

16 El control de acceso al medio no depende de la dirección de la estación, fue posible entonces dar a cada nodo una dirección única de 48 bit (alcanza para 10 e14 dispositivos). La dirección se expresa como 12 dígitos hexadecimales. Se puede escribir (123456789ABC), o (123456-789ABC), pero la forma utilizada es ( 12-34-56-78-9A-BC). El rango de direcciones fue dividido en dos partes: Los primeros 6 dígitos son otorgados por la IEEE a empresas o individuos. Los últimos 6 dígitos indican el número de serie de cada interface.

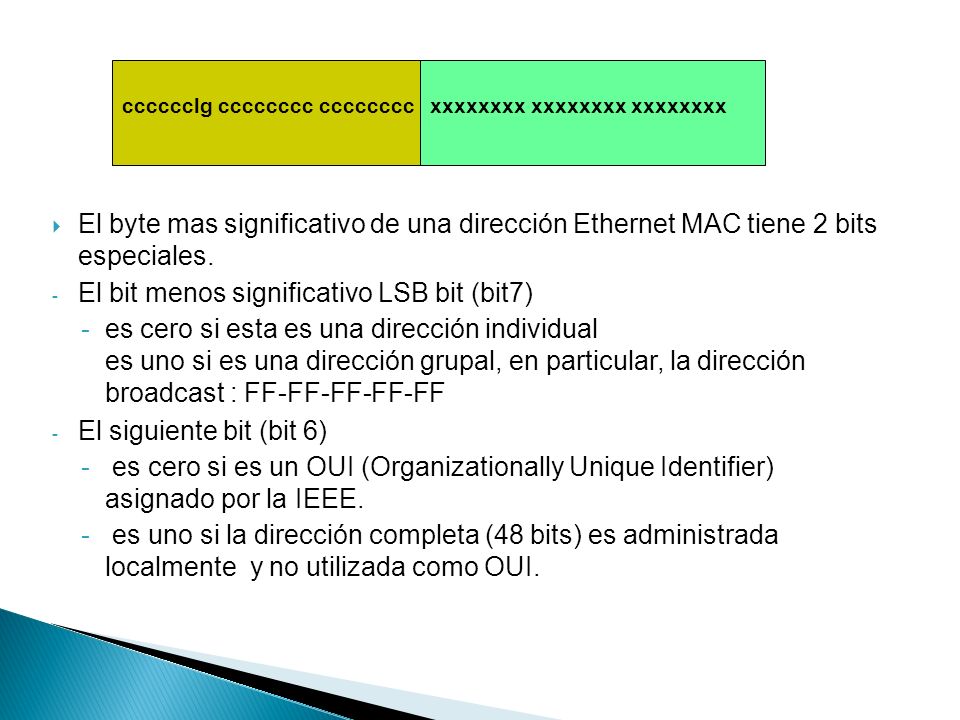

17  El byte mas significativo de una dirección Ethernet MAC tiene 2 bits especiales. - El bit menos significativo LSB bit (bit7) -es cero si esta es una dirección individual es uno si es una dirección grupal, en particular, la dirección broadcast : FF-FF-FF-FF-FF - El siguiente bit (bit 6) - es cero si es un OUI (Organizationally Unique Identifier) asignado por la IEEE. - es uno si la dirección completa (48 bits) es administrada localmente y no utilizada como OUI. cccccclg cccccccc ccccccccxxxxxxxx xxxxxxxx xxxxxxxx

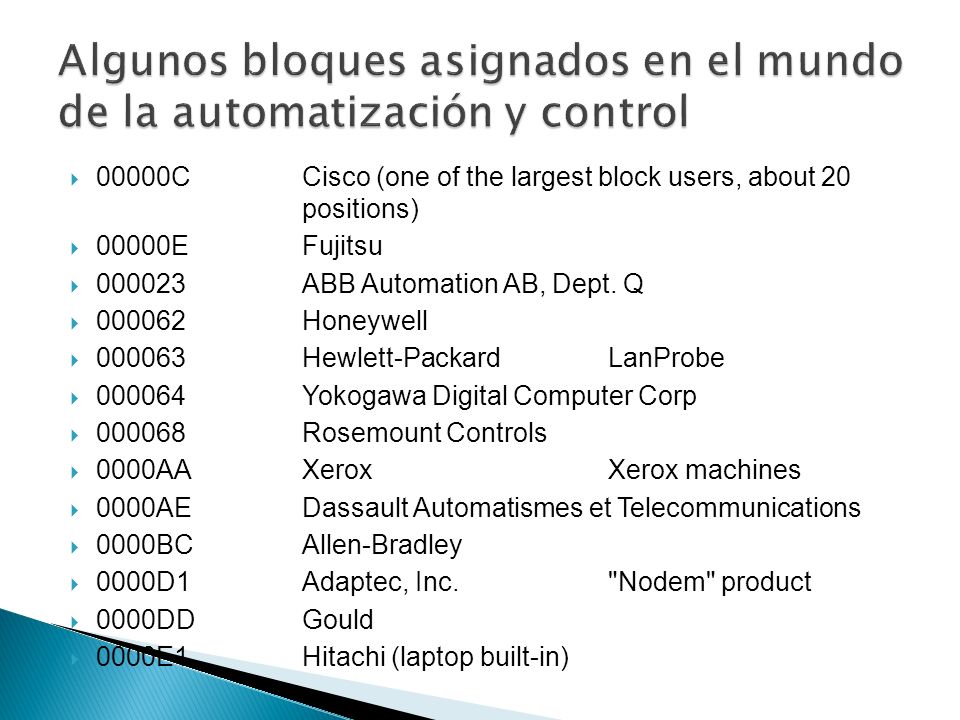

18  00000CCisco (one of the largest block users, about 20 positions)  00000EFujitsu  000023ABB Automation AB, Dept. Q  000062Honeywell  000063Hewlett-PackardLanProbe  000064Yokogawa Digital Computer Corp  000068Rosemount Controls  0000AAXeroxXerox machines  0000AEDassault Automatismes et Telecommunications  0000BCAllen-Bradley  0000D1Adaptec, Inc."Nodem" product  0000DDGould  0000E1Hitachi (laptop built-in)

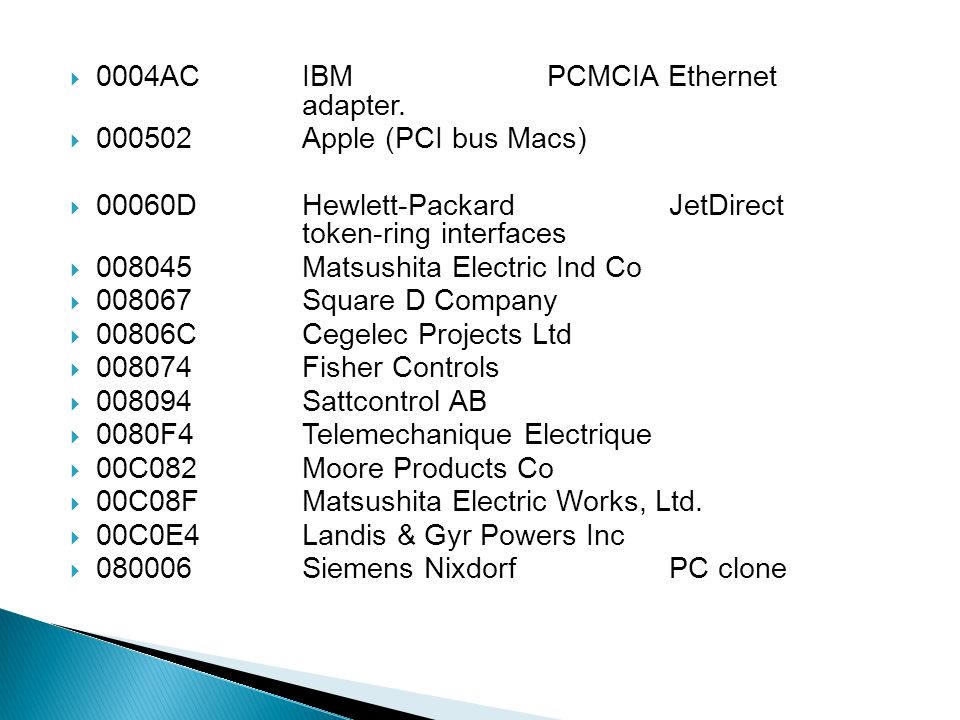

19  0004ACIBMPCMCIA Ethernet adapter.  000502Apple (PCI bus Macs)  00060DHewlett-PackardJetDirect token-ring interfaces  008045Matsushita Electric Ind Co  008067Square D Company  00806CCegelec Projects Ltd  008074Fisher Controls  008094Sattcontrol AB  0080F4Telemechanique Electrique  00C082Moore Products Co  00C08FMatsushita Electric Works, Ltd.  00C0E4Landis & Gyr Powers Inc  080006Siemens NixdorfPC clone

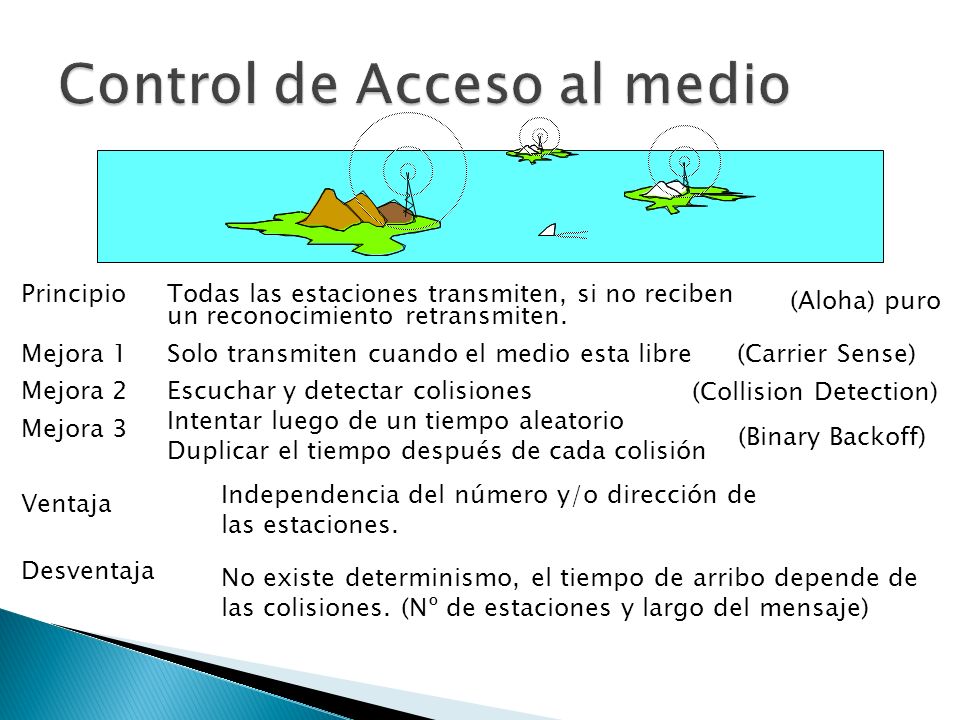

20 Mejora 2 (Binary Backoff) Todas las estaciones transmiten, si no reciben un reconocimiento retransmiten. No existe determinismo, el tiempo de arribo depende de las colisiones. (Nº de estaciones y largo del mensaje) (Aloha) puro Ventaja Intentar luego de un tiempo aleatorio Duplicar el tiempo después de cada colisión Escuchar y detectar colisiones Mejora 1 Mejora 3 (Carrier Sense) (Collision Detection) Principio Solo transmiten cuando el medio esta libre Independencia del número y/o dirección de las estaciones. Desventaja
