1 Mario Villalta Gerente de automatización Industrial Systems www.insysacorp.com

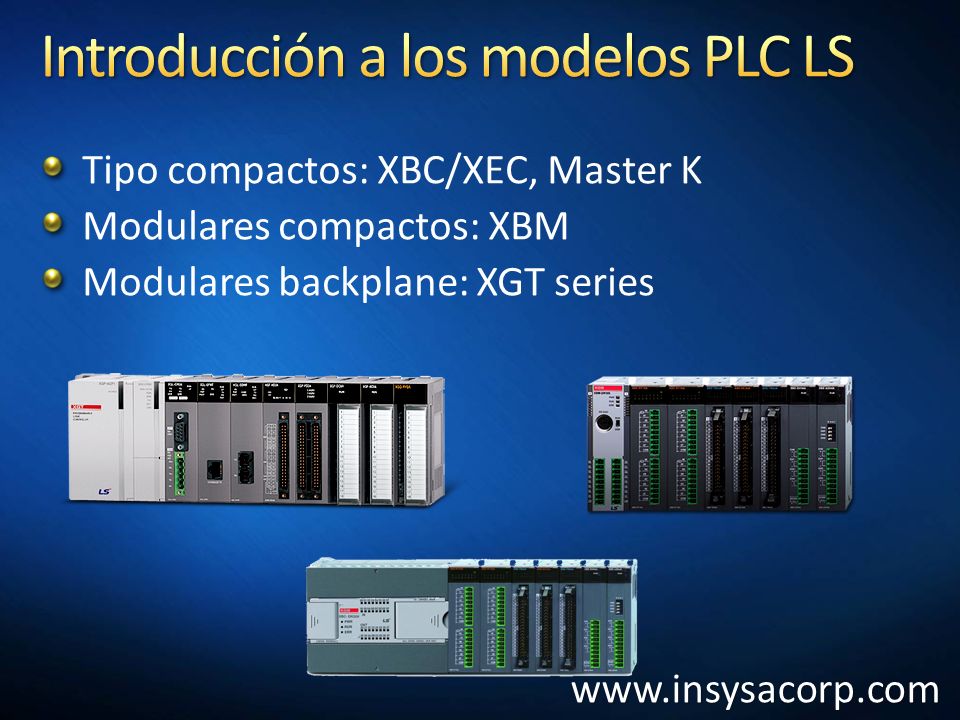

2 Tipo compactos: XBC/XEC, Master K Modulares compactos: XBM Modulares backplane: XGT series www.insysacorp.com

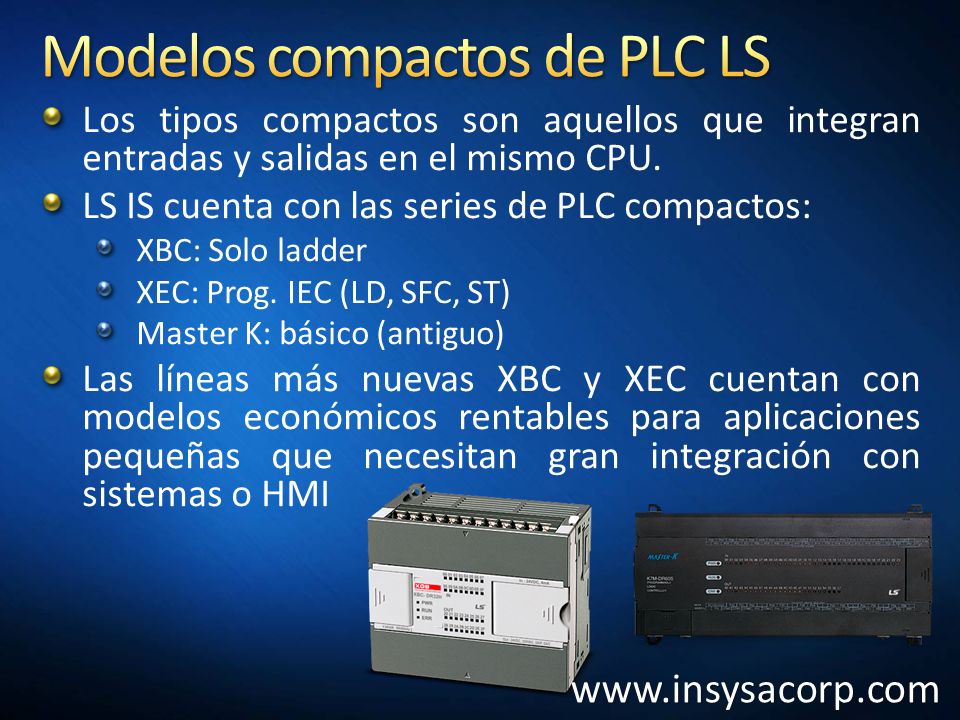

3 Los tipos compactos son aquellos que integran entradas y salidas en el mismo CPU. LS IS cuenta con las series de PLC compactos: XBC: Solo ladder XEC: Prog. IEC (LD, SFC, ST) Master K: básico (antiguo) Las líneas más nuevas XBC y XEC cuentan con modelos económicos rentables para aplicaciones pequeñas que necesitan gran integración con sistemas o HMI www.insysacorp.com

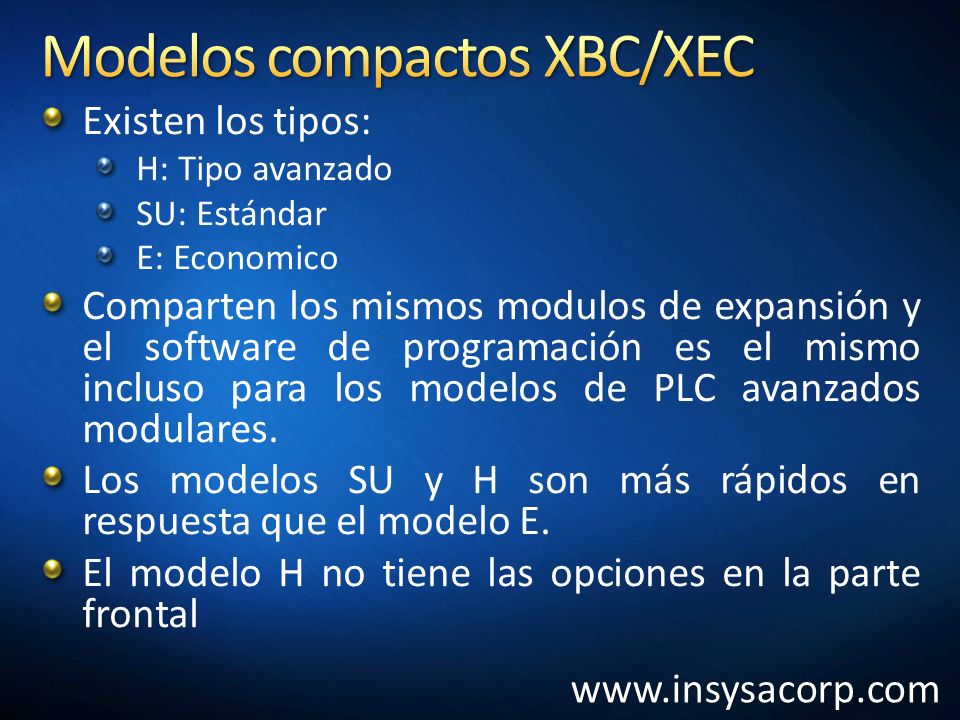

4 Existen los tipos: H: Tipo avanzado SU: Estándar E: Economico Comparten los mismos modulos de expansión y el software de programación es el mismo incluso para los modelos de PLC avanzados modulares. Los modelos SU y H son más rápidos en respuesta que el modelo E. El modelo H no tiene las opciones en la parte frontal www.insysacorp.com

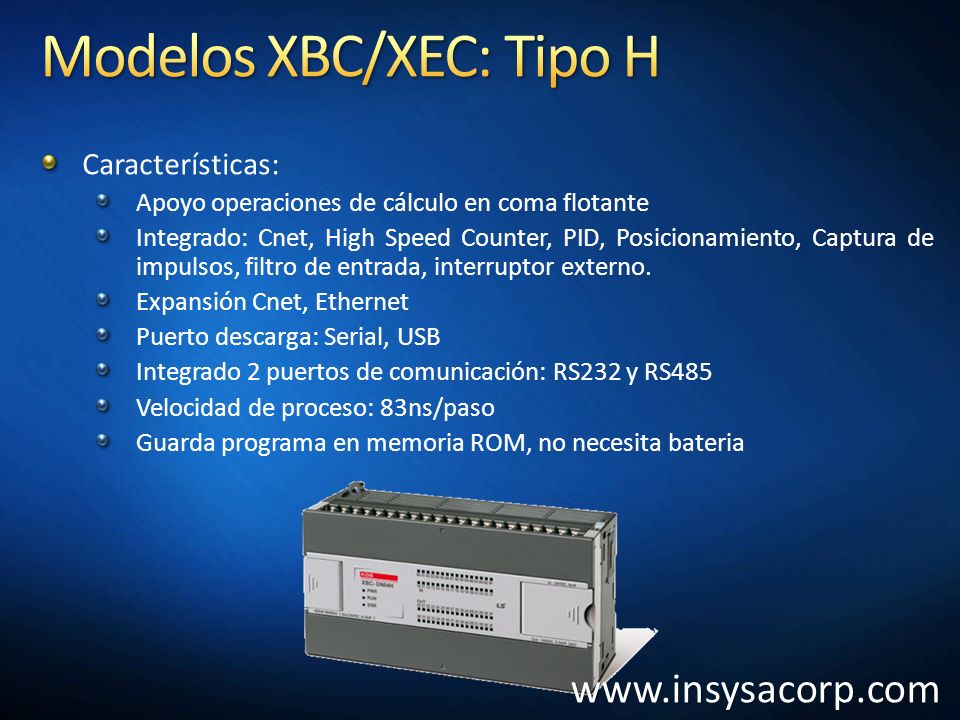

5 Características: Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, PID, Posicionamiento, Captura de impulsos, filtro de entrada, interruptor externo. Expansión Cnet, Ethernet Puerto descarga: Serial, USB Integrado 2 puertos de comunicación: RS232 y RS485 Velocidad de proceso: 83ns/paso Guarda programa en memoria ROM, no necesita bateria www.insysacorp.com

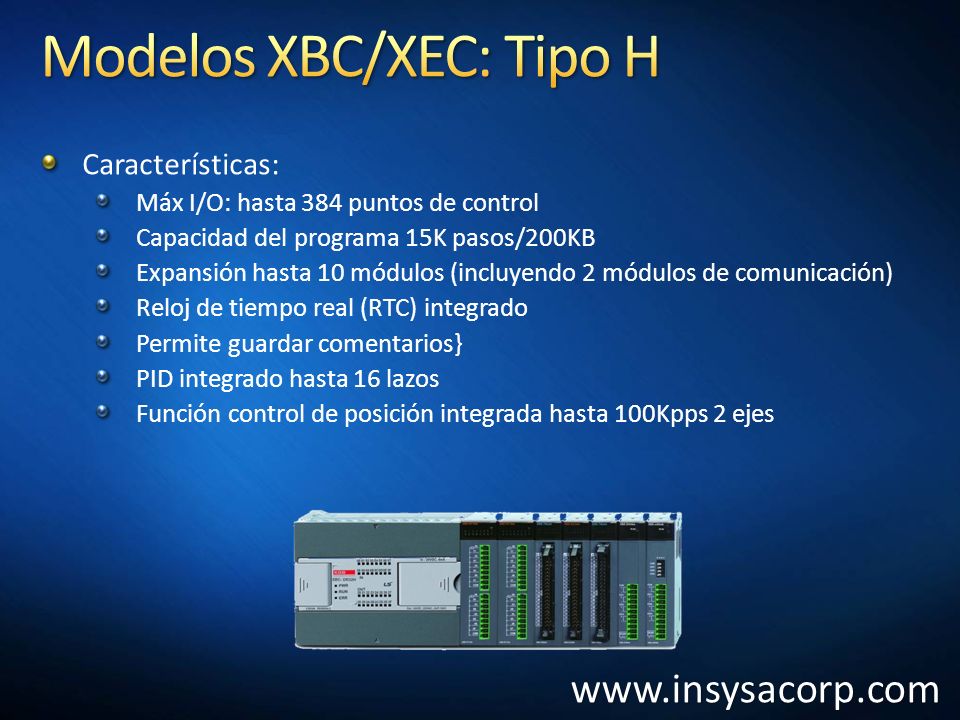

6 Características: Máx I/O: hasta 384 puntos de control Capacidad del programa 15K pasos/200KB Expansión hasta 10 módulos (incluyendo 2 módulos de comunicación) Reloj de tiempo real (RTC) integrado Permite guardar comentarios} PID integrado hasta 16 lazos Función control de posición integrada hasta 100Kpps 2 ejes www.insysacorp.com

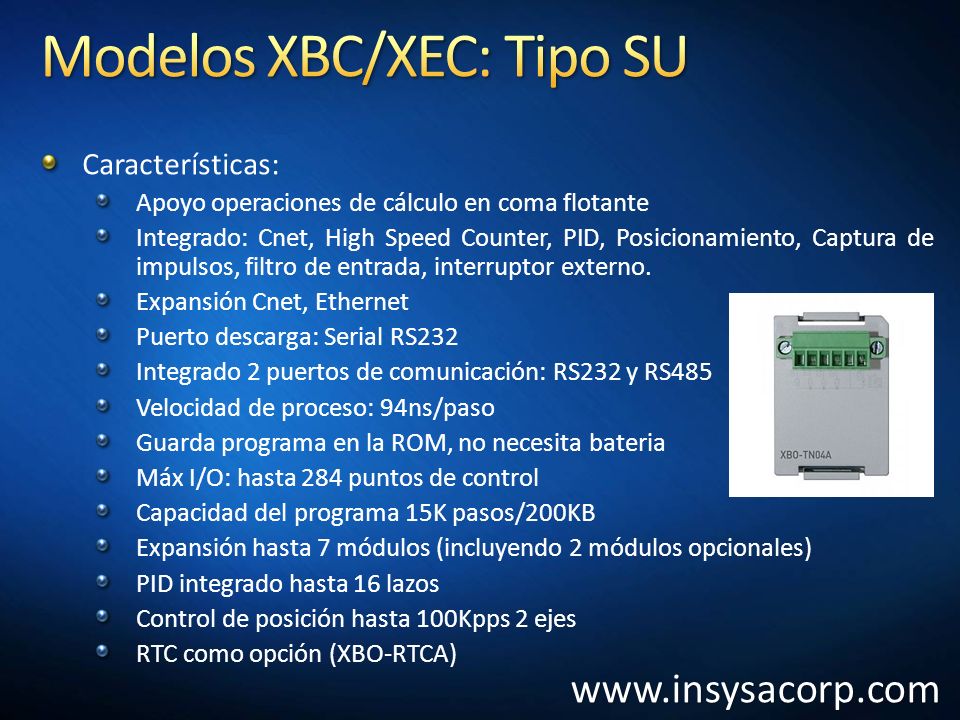

7 Características: Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, PID, Posicionamiento, Captura de impulsos, filtro de entrada, interruptor externo. Expansión Cnet, Ethernet Puerto descarga: Serial RS232 Integrado 2 puertos de comunicación: RS232 y RS485 Velocidad de proceso: 94ns/paso Guarda programa en la ROM, no necesita bateria Máx I/O: hasta 284 puntos de control Capacidad del programa 15K pasos/200KB Expansión hasta 7 módulos (incluyendo 2 módulos opcionales) PID integrado hasta 16 lazos Control de posición hasta 100Kpps 2 ejes RTC como opción (XBO-RTCA) www.insysacorp.com

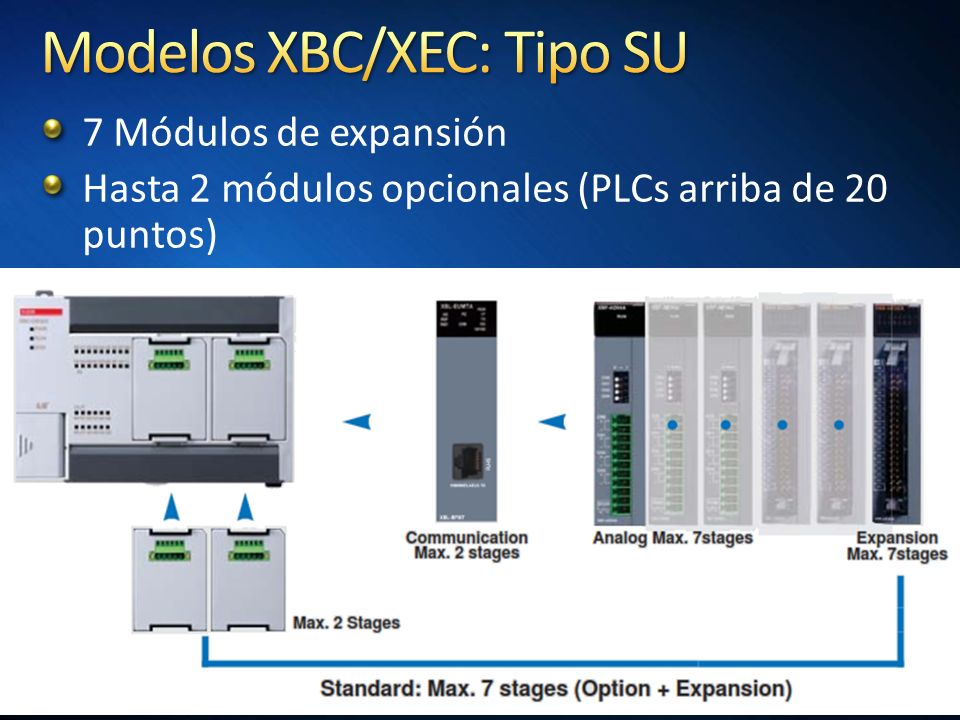

8 7 Módulos de expansión Hasta 2 módulos opcionales (PLCs arriba de 20 puntos)

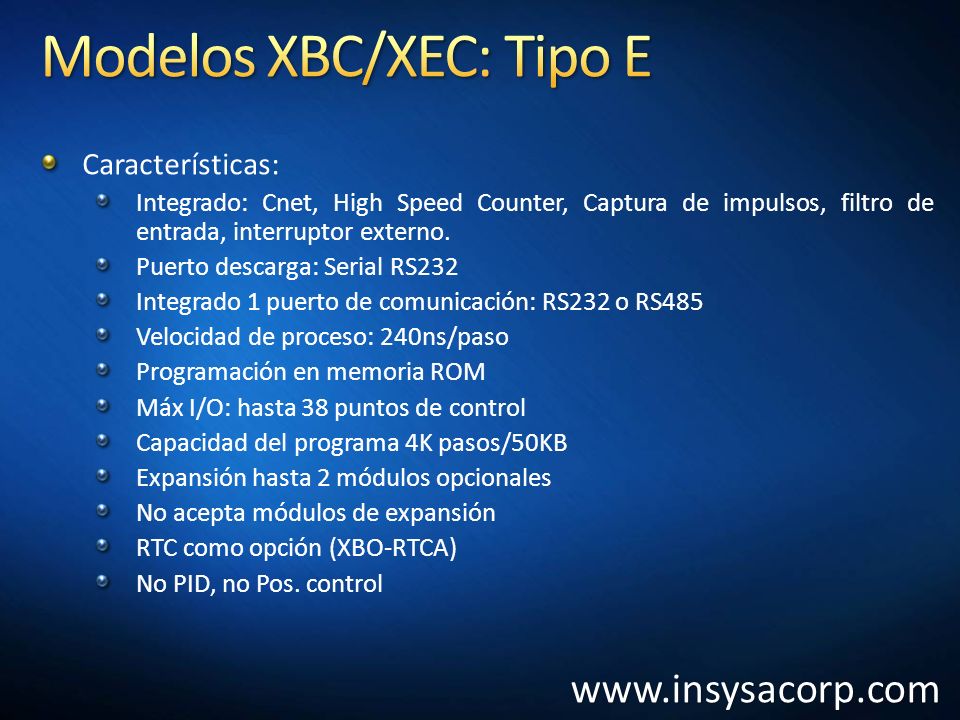

9 Características: Integrado: Cnet, High Speed Counter, Captura de impulsos, filtro de entrada, interruptor externo. Puerto descarga: Serial RS232 Integrado 1 puerto de comunicación: RS232 o RS485 Velocidad de proceso: 240ns/paso Programación en memoria ROM Máx I/O: hasta 38 puntos de control Capacidad del programa 4K pasos/50KB Expansión hasta 2 módulos opcionales No acepta módulos de expansión RTC como opción (XBO-RTCA) No PID, no Pos. control www.insysacorp.com

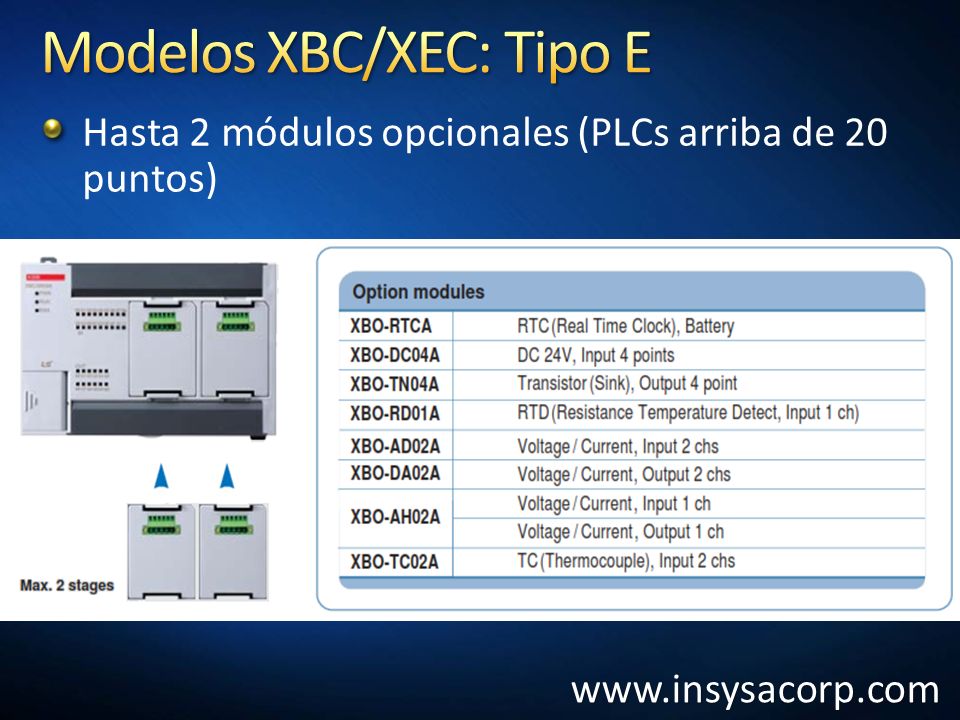

10 Hasta 2 módulos opcionales (PLCs arriba de 20 puntos) www.insysacorp.com

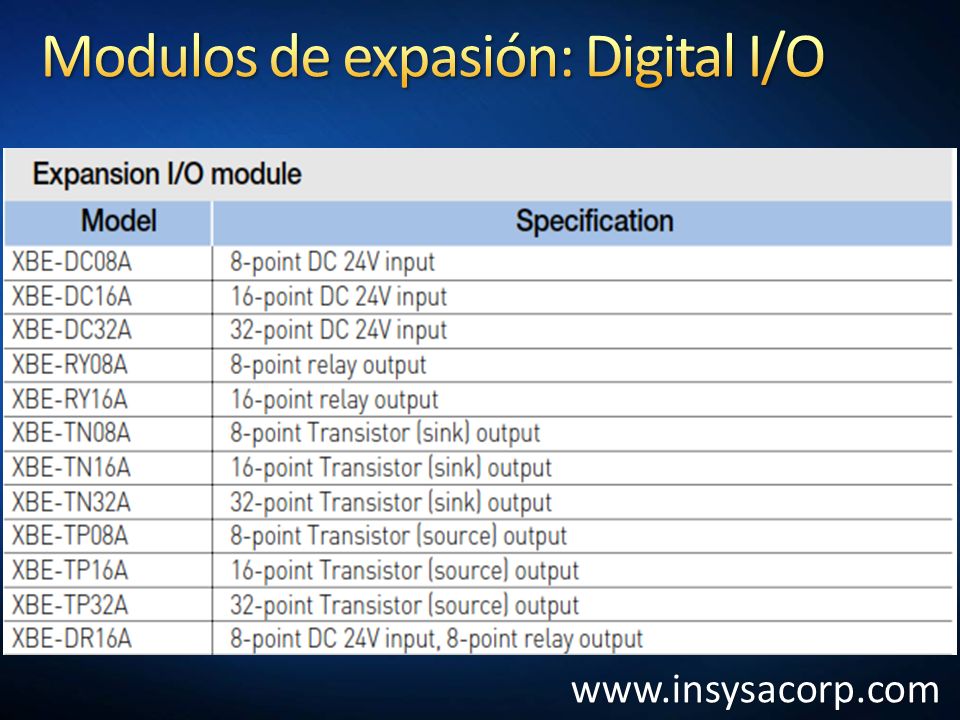

11 www.insysacorp.com

12

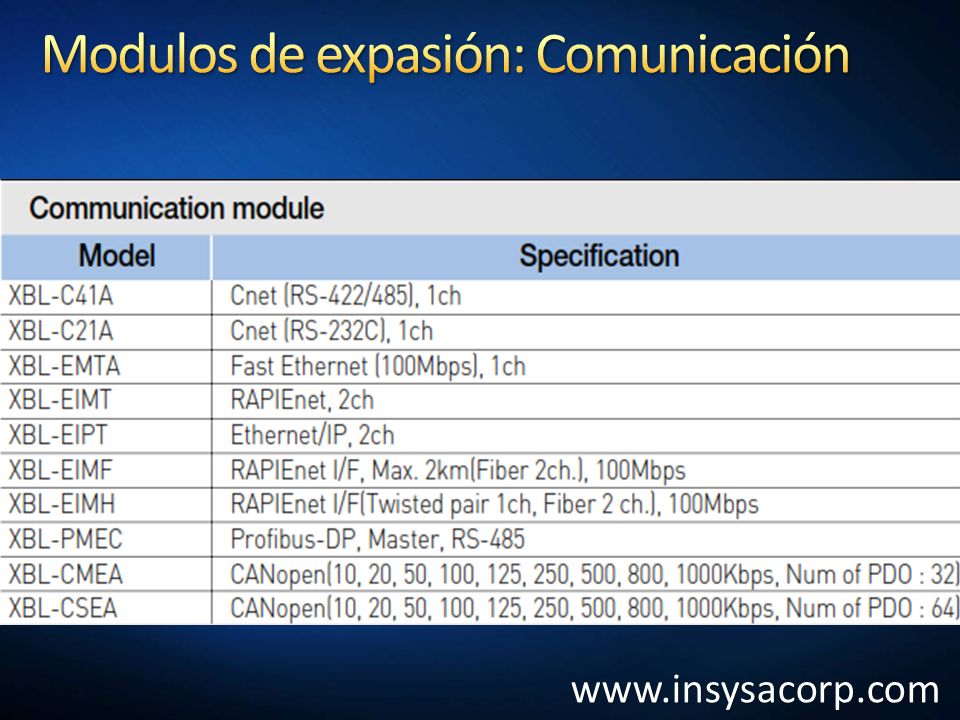

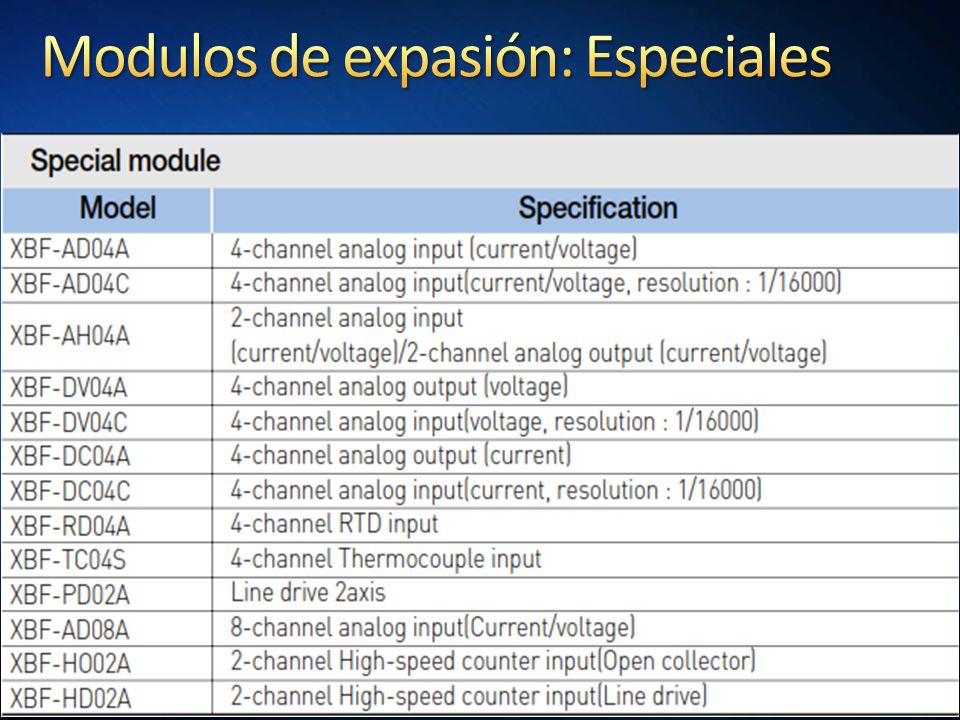

13 www.insysacorp.com

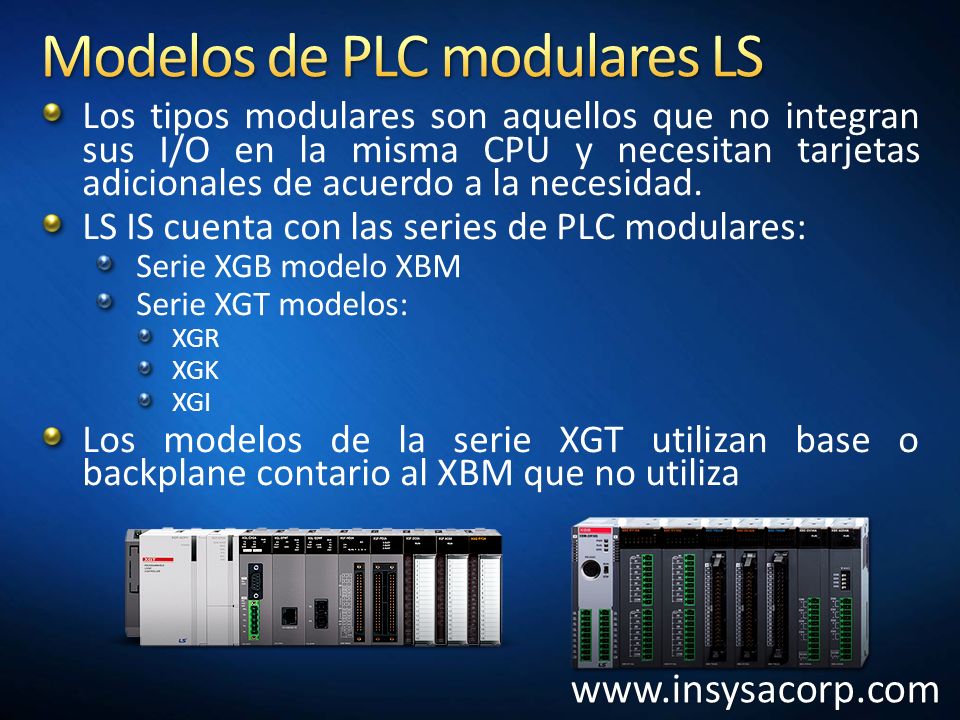

14 Los tipos modulares son aquellos que no integran sus I/O en la misma CPU y necesitan tarjetas adicionales de acuerdo a la necesidad. LS IS cuenta con las series de PLC modulares: Serie XGB modelo XBM Serie XGT modelos: XGR XGK XGI Los modelos de la serie XGT utilizan base o backplane contario al XBM que no utiliza www.insysacorp.com

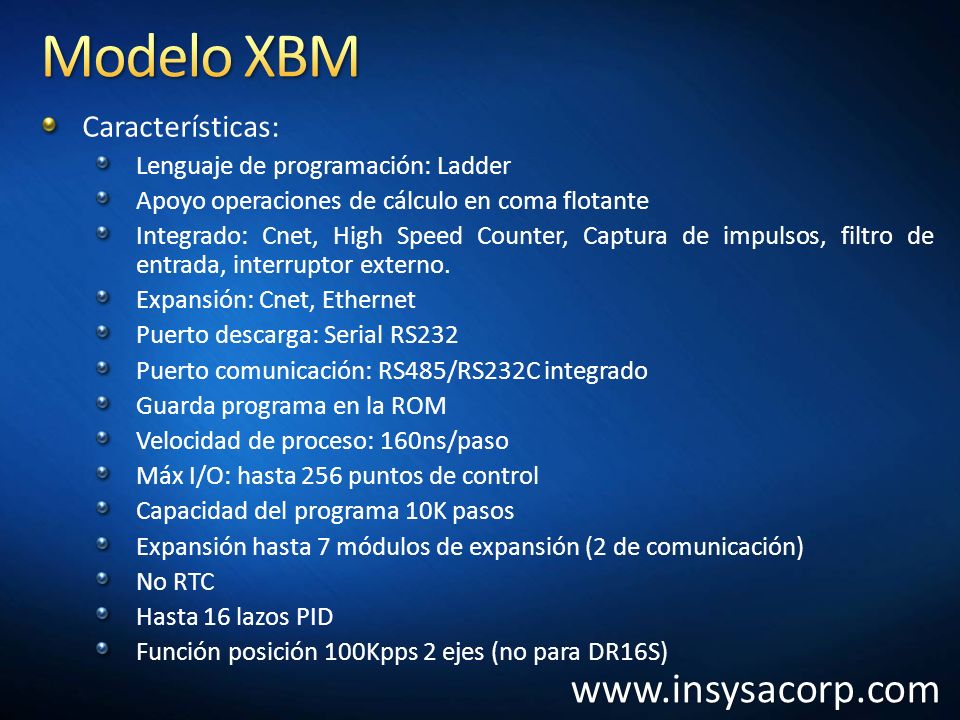

15 Características: Lenguaje de programación: Ladder Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, Captura de impulsos, filtro de entrada, interruptor externo. Expansión: Cnet, Ethernet Puerto descarga: Serial RS232 Puerto comunicación: RS485/RS232C integrado Guarda programa en la ROM Velocidad de proceso: 160ns/paso Máx I/O: hasta 256 puntos de control Capacidad del programa 10K pasos Expansión hasta 7 módulos de expansión (2 de comunicación) No RTC Hasta 16 lazos PID Función posición 100Kpps 2 ejes (no para DR16S) www.insysacorp.com

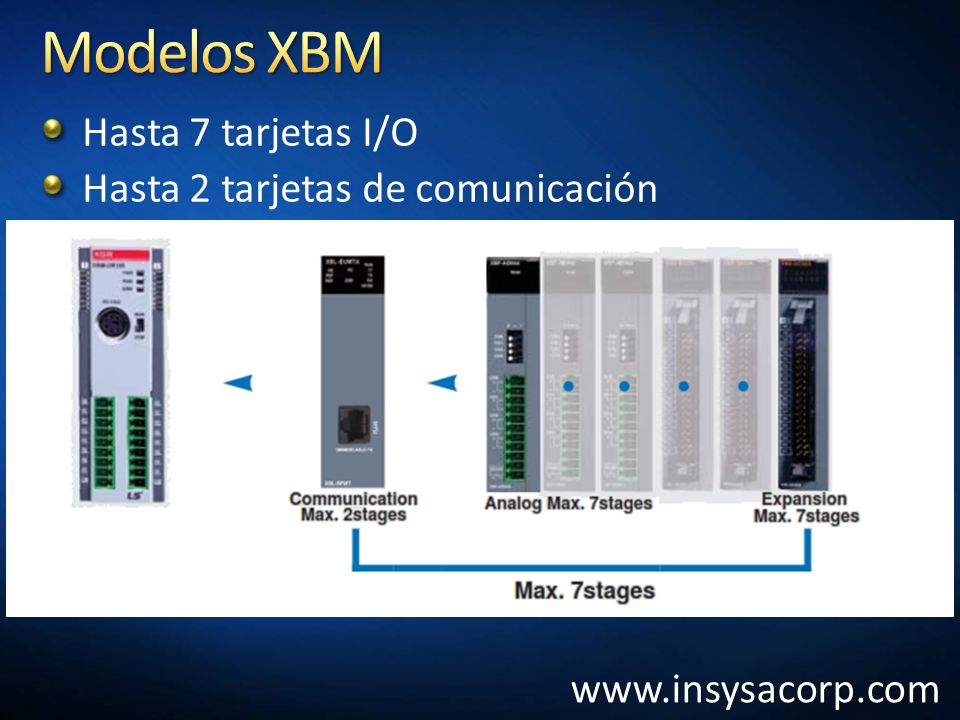

16 Hasta 7 tarjetas I/O Hasta 2 tarjetas de comunicación www.insysacorp.com

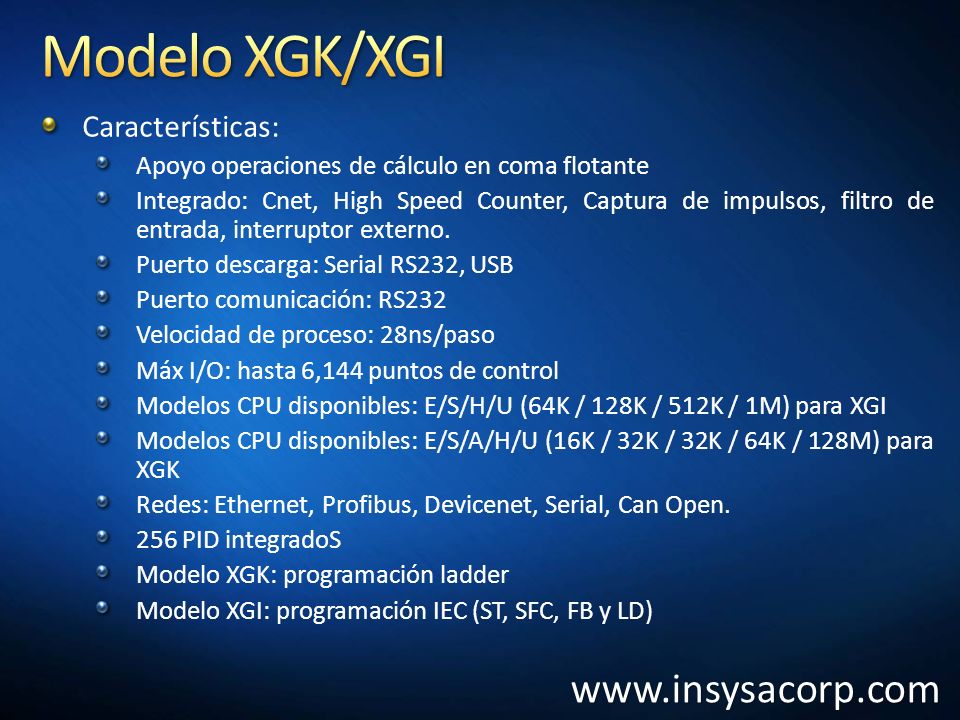

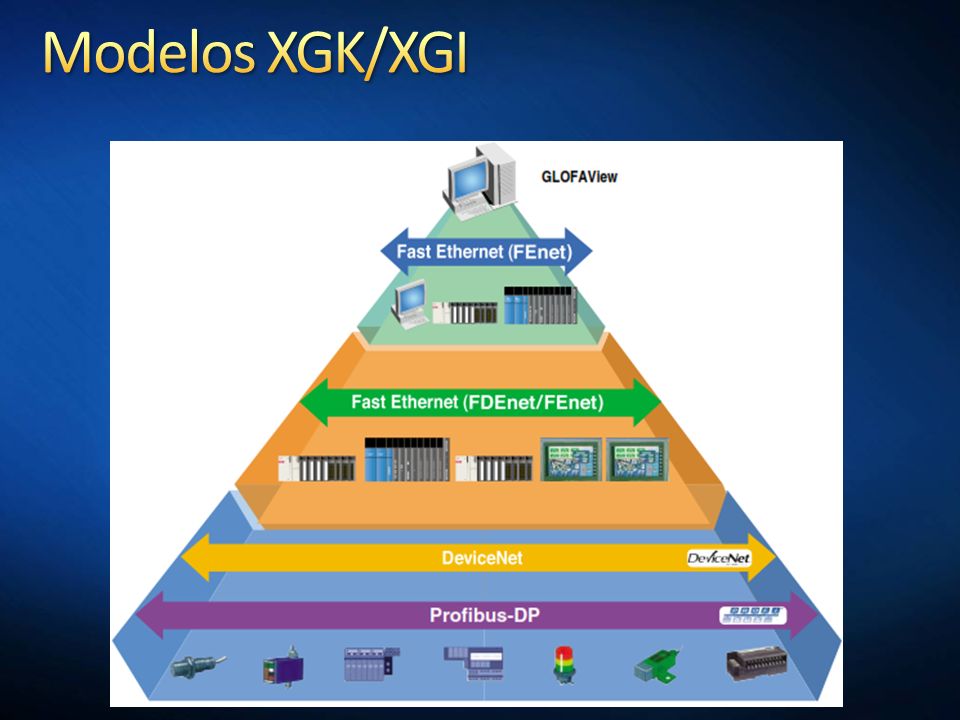

17 Características: Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, Captura de impulsos, filtro de entrada, interruptor externo. Puerto descarga: Serial RS232, USB Puerto comunicación: RS232 Velocidad de proceso: 28ns/paso Máx I/O: hasta 6,144 puntos de control Modelos CPU disponibles: E/S/H/U (64K / 128K / 512K / 1M) para XGI Modelos CPU disponibles: E/S/A/H/U (16K / 32K / 32K / 64K / 128M) para XGK Redes: Ethernet, Profibus, Devicenet, Serial, Can Open. 256 PID integradoS Modelo XGK: programación ladder Modelo XGI: programación IEC (ST, SFC, FB y LD) www.insysacorp.com

18

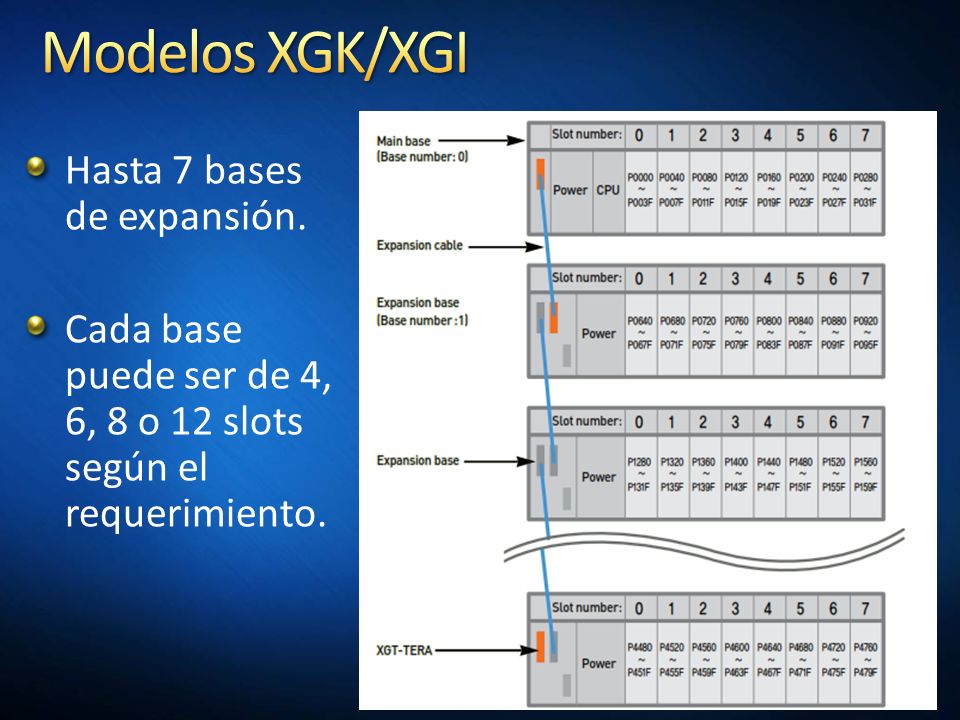

19 Hasta 7 bases de expansión. Cada base puede ser de 4, 6, 8 o 12 slots según el requerimiento.

20

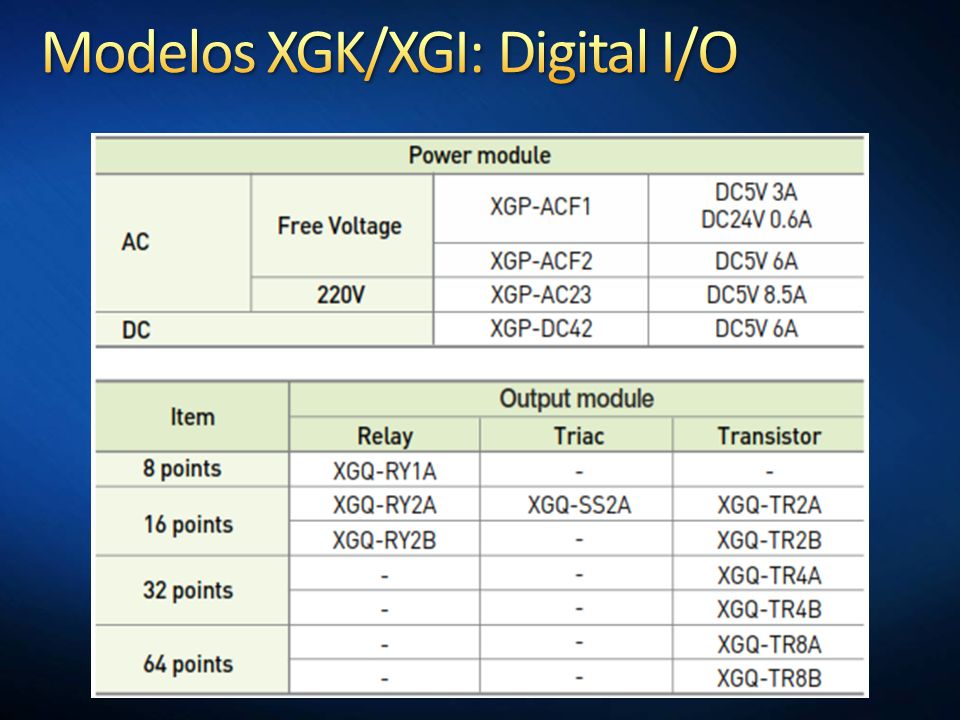

21

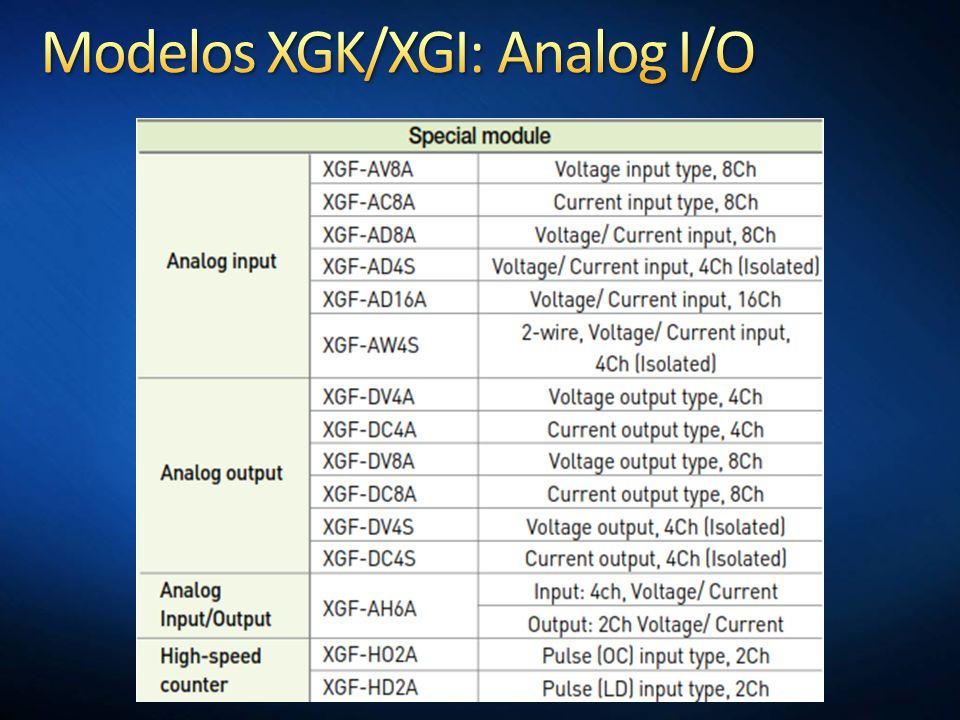

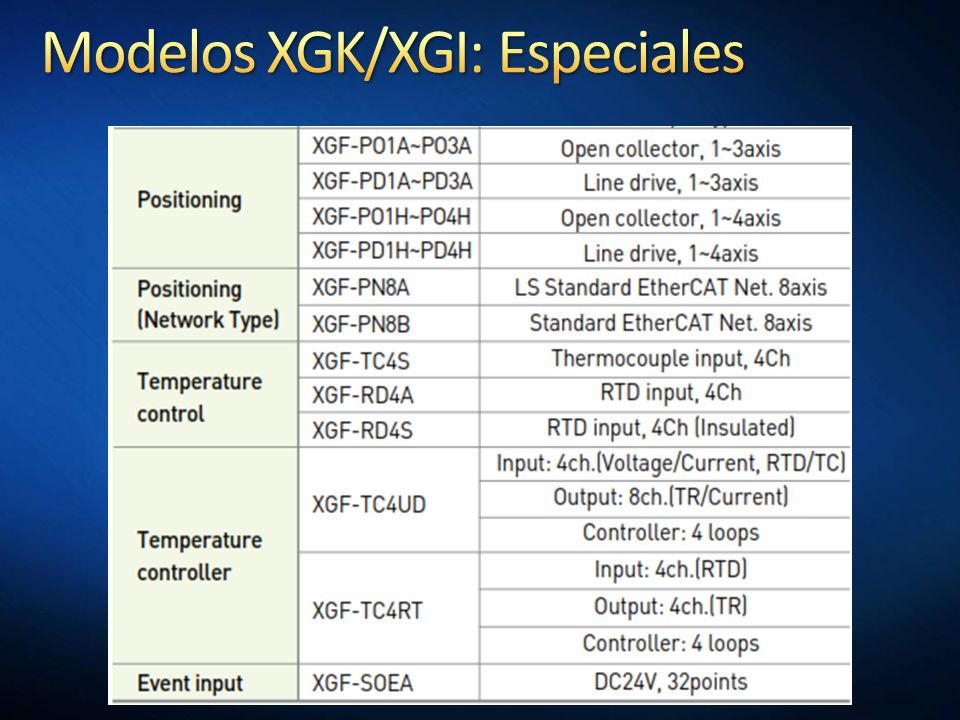

22

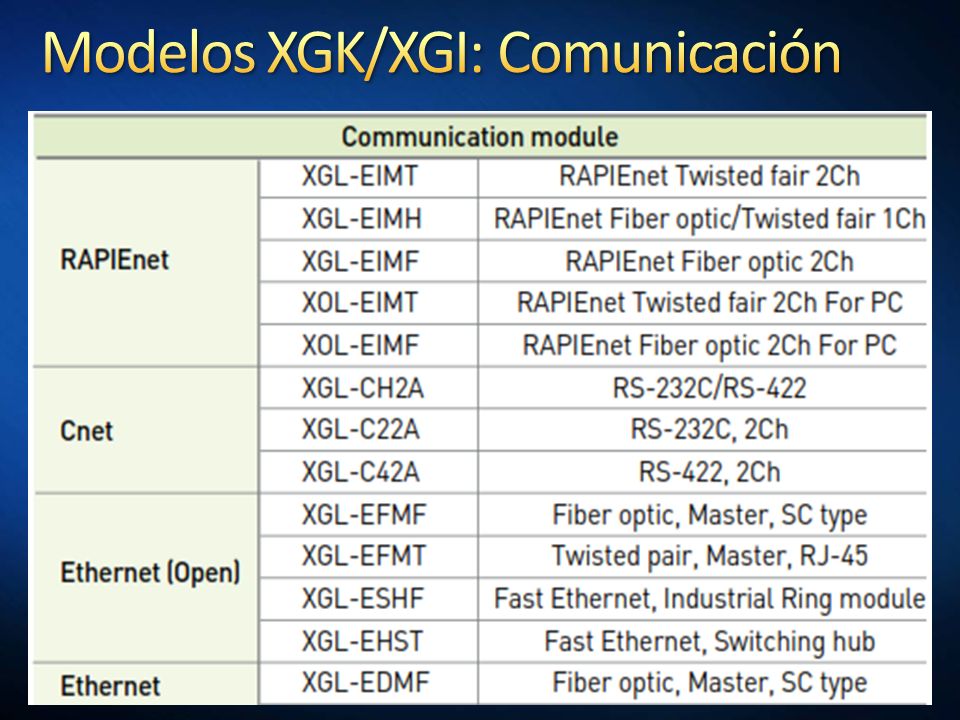

23

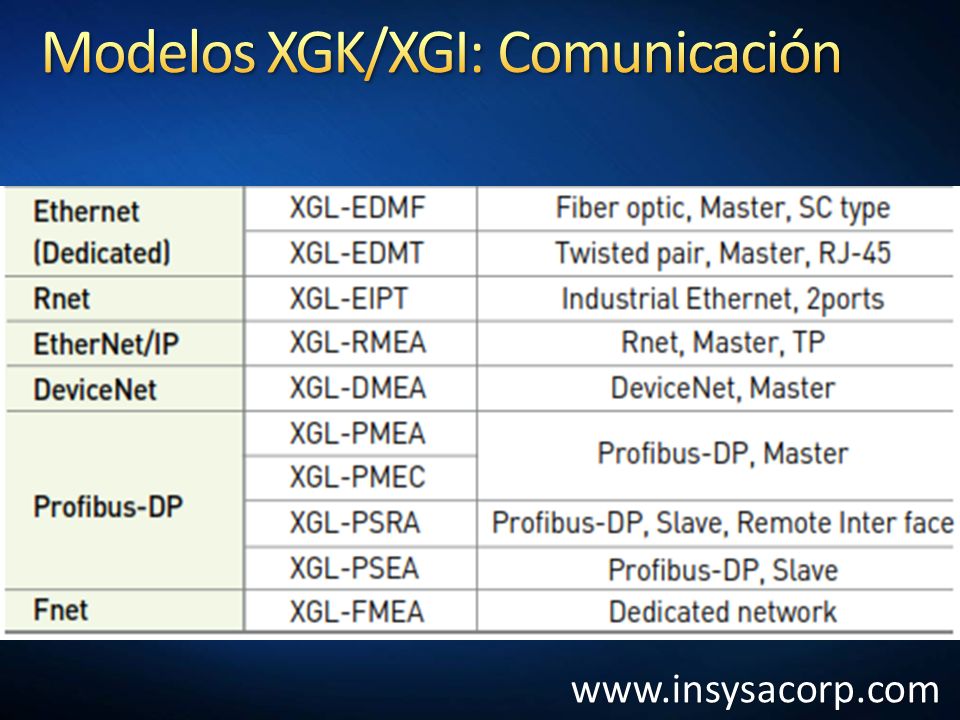

24 www.insysacorp.com

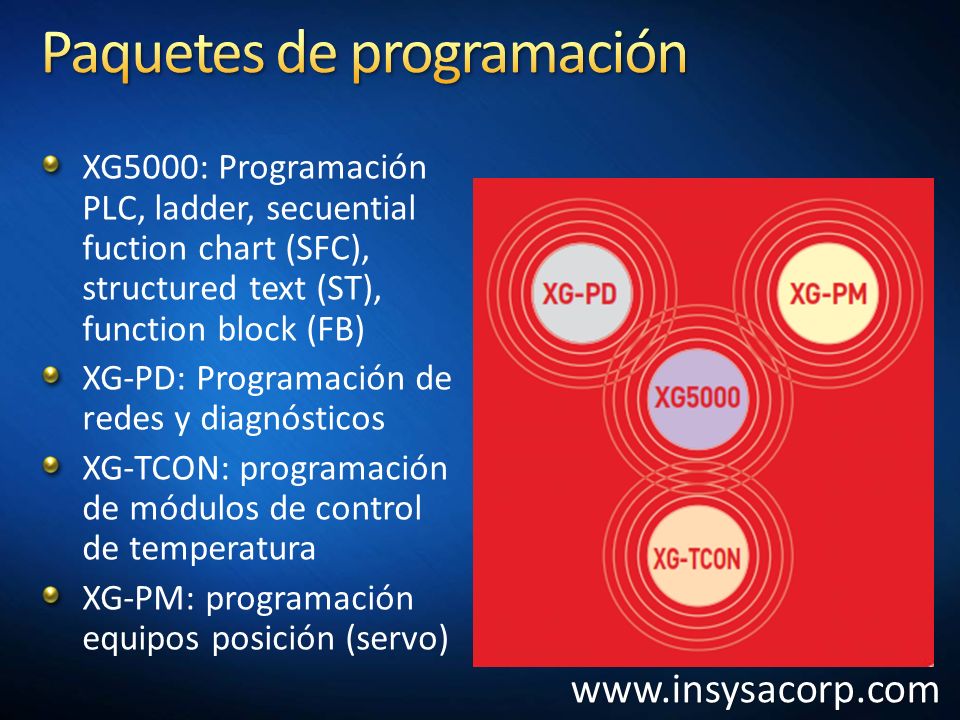

25 XG5000: Programación PLC, ladder, secuential fuction chart (SFC), structured text (ST), function block (FB) XG-PD: Programación de redes y diagnósticos XG-TCON: programación de módulos de control de temperatura XG-PM: programación equipos posición (servo) www.insysacorp.com

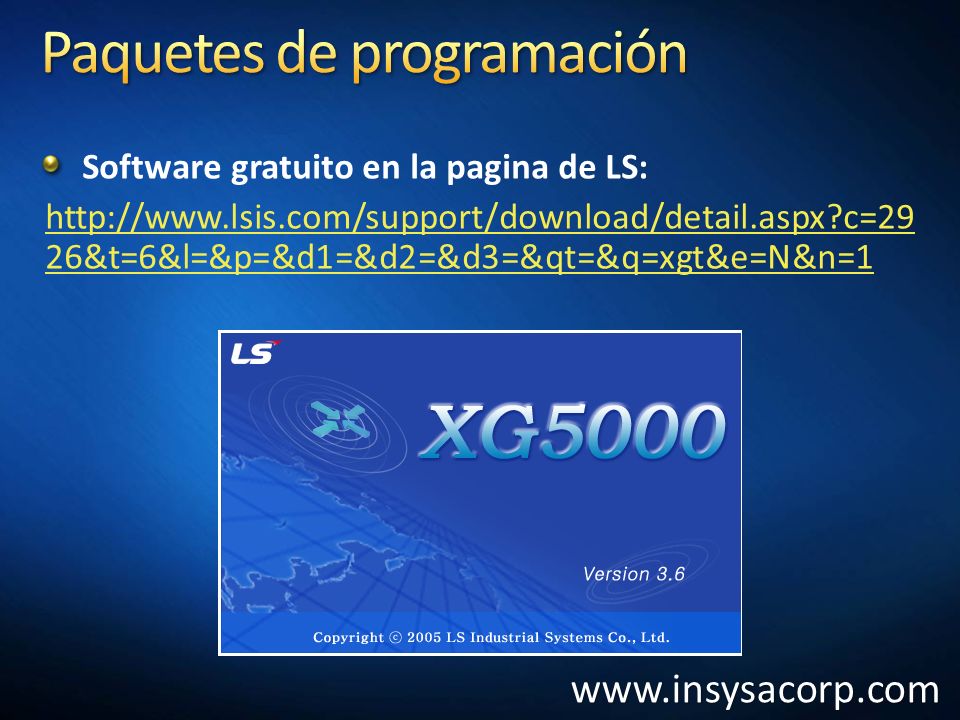

26 Software gratuito en la pagina de LS: http://www.lsis.com/support/download/detail.aspx?c=29 26&t=6&l=&p=&d1=&d2=&d3=&qt=&q=xgt&e=N&n=1www.insysacorp.com

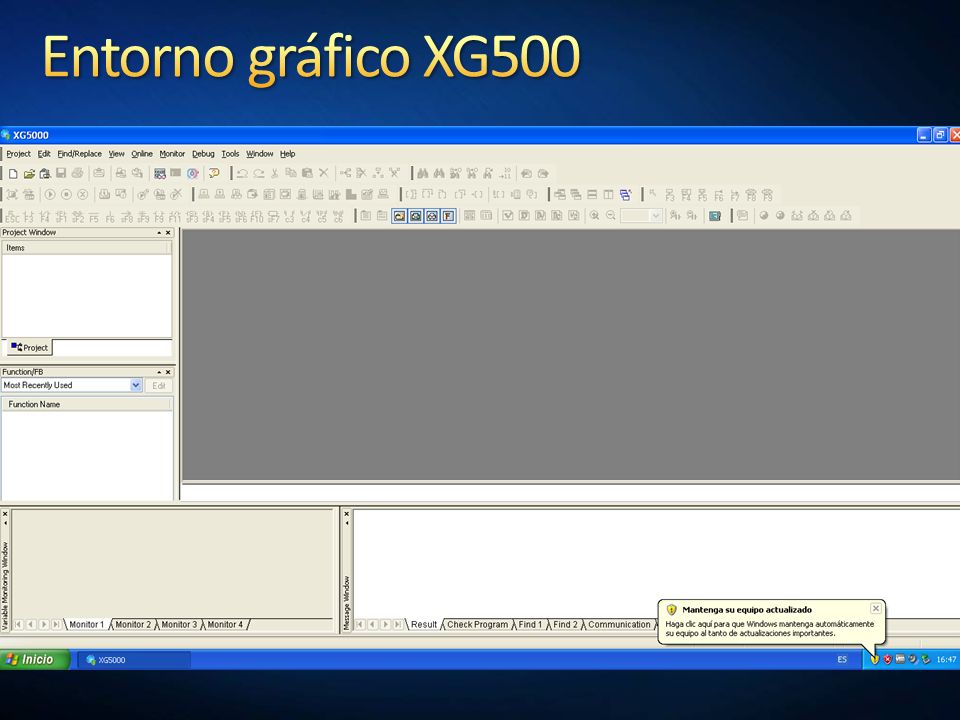

27

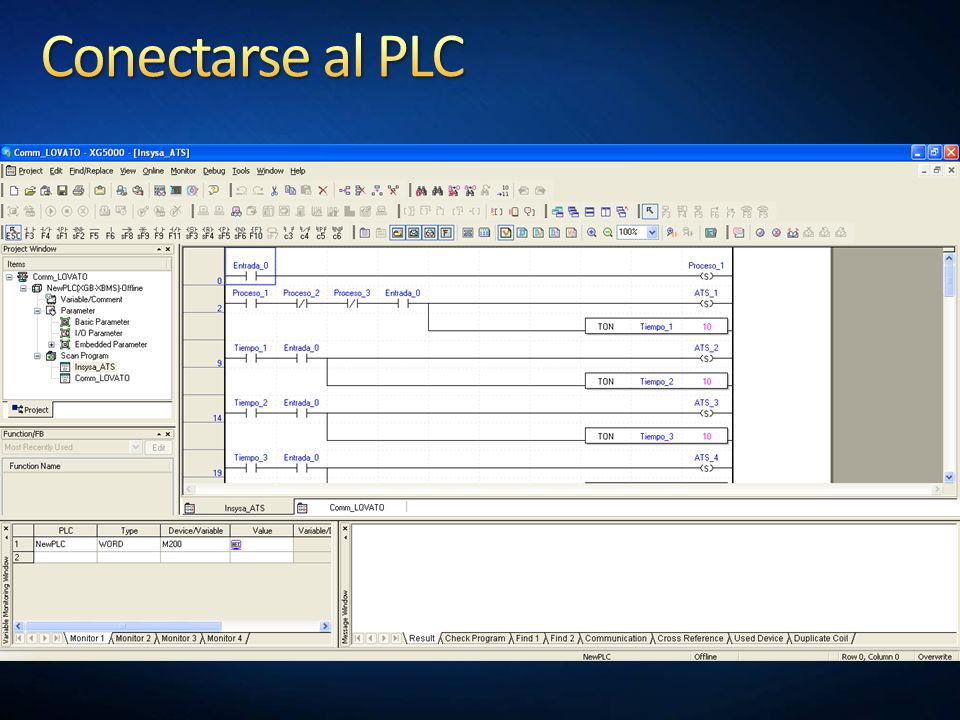

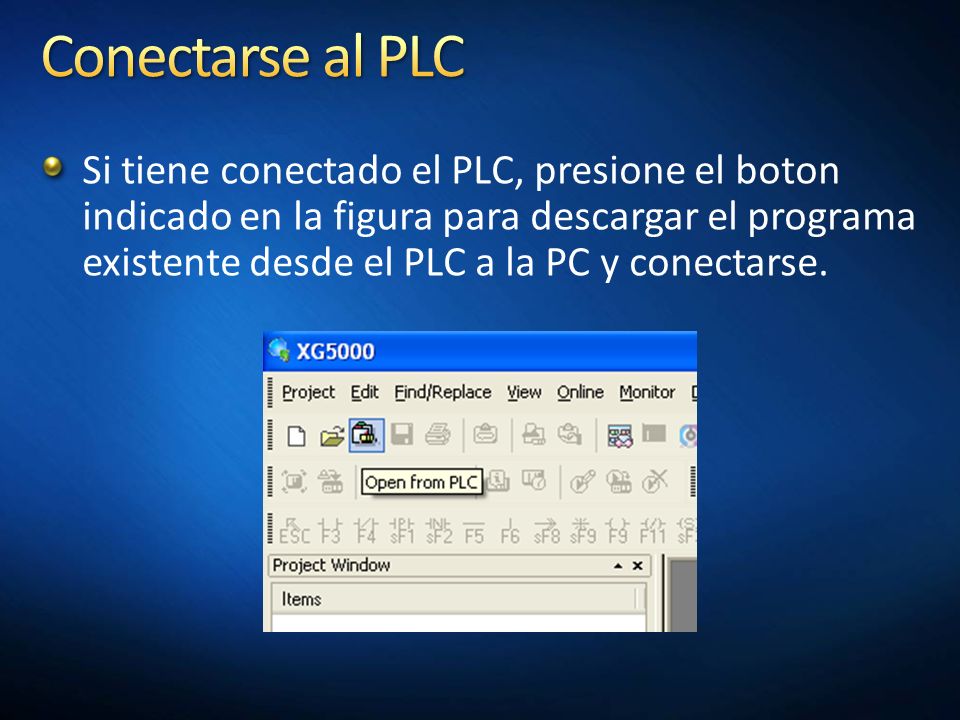

28 Si tiene conectado el PLC, presione el boton indicado en la figura para descargar el programa existente desde el PLC a la PC y conectarse.

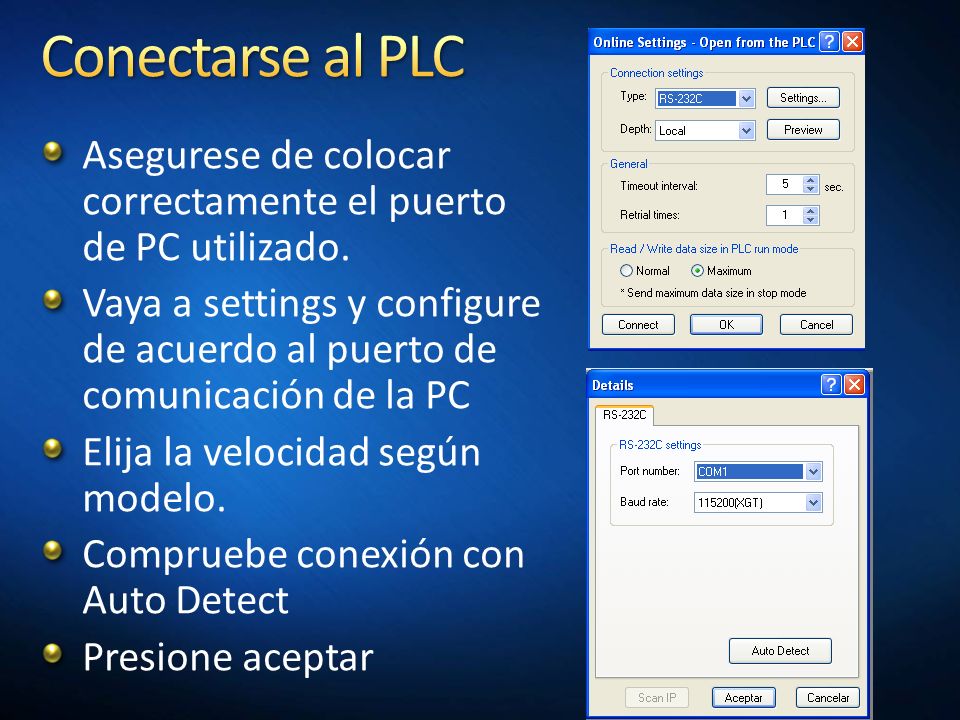

29 Asegurese de colocar correctamente el puerto de PC utilizado. Vaya a settings y configure de acuerdo al puerto de comunicación de la PC Elija la velocidad según modelo. Compruebe conexión con Auto Detect Presione aceptar

30

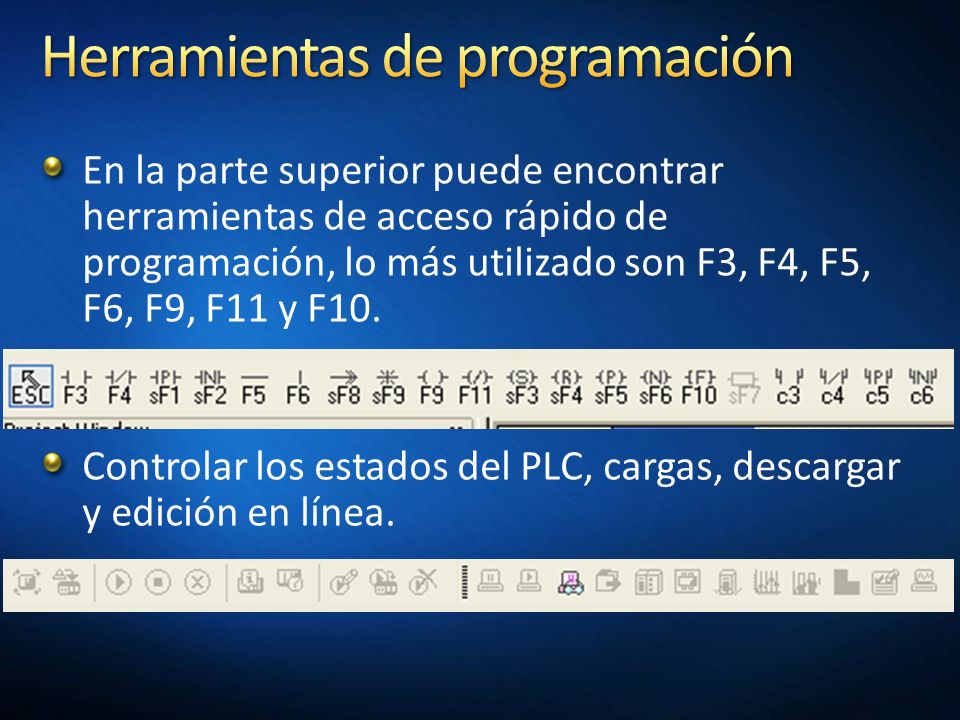

31 En la parte superior puede encontrar herramientas de acceso rápido de programación, lo más utilizado son F3, F4, F5, F6, F9, F11 y F10. Controlar los estados del PLC, cargas, descargar y edición en línea.

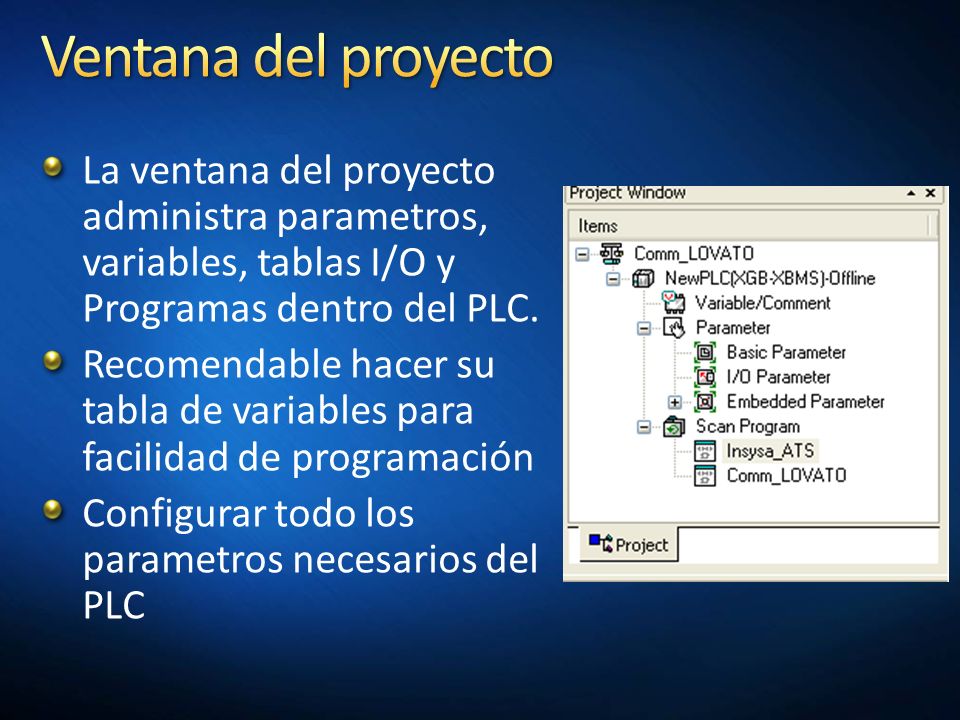

32 La ventana del proyecto administra parametros, variables, tablas I/O y Programas dentro del PLC. Recomendable hacer su tabla de variables para facilidad de programación Configurar todo los parametros necesarios del PLC

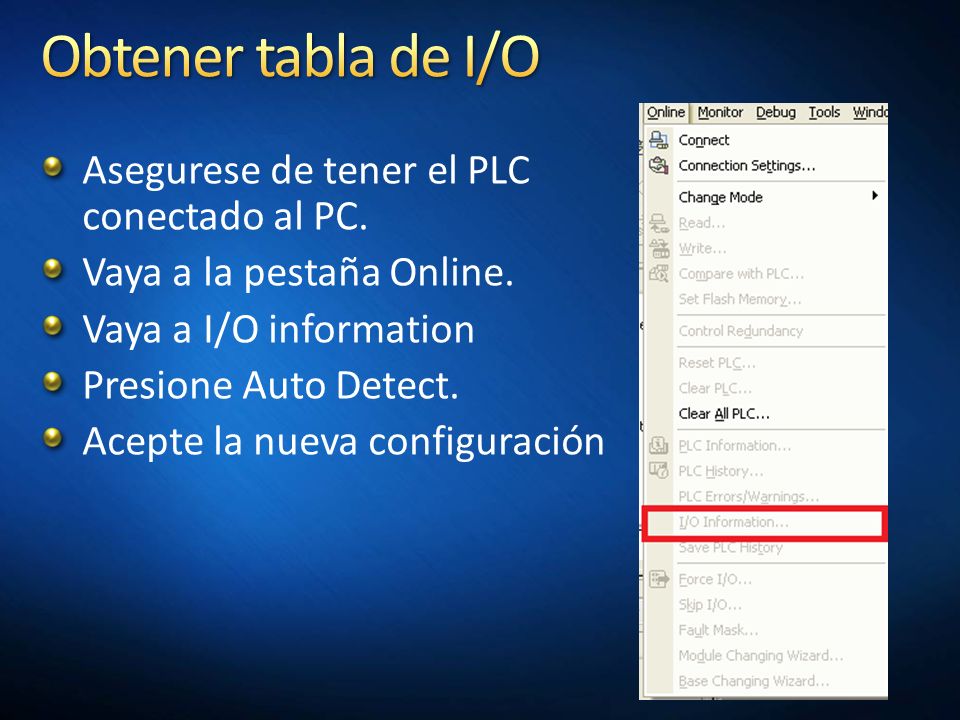

33 Asegurese de tener el PLC conectado al PC. Vaya a la pestaña Online. Vaya a I/O information Presione Auto Detect. Acepte la nueva configuración

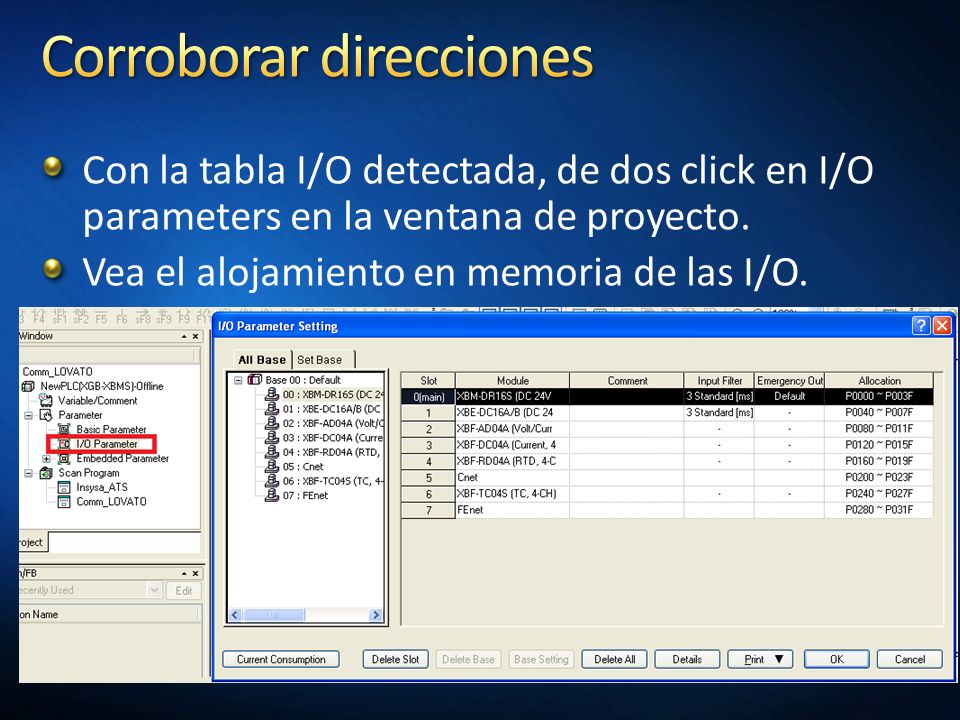

34 Con la tabla I/O detectada, de dos click en I/O parameters en la ventana de proyecto. Vea el alojamiento en memoria de las I/O.

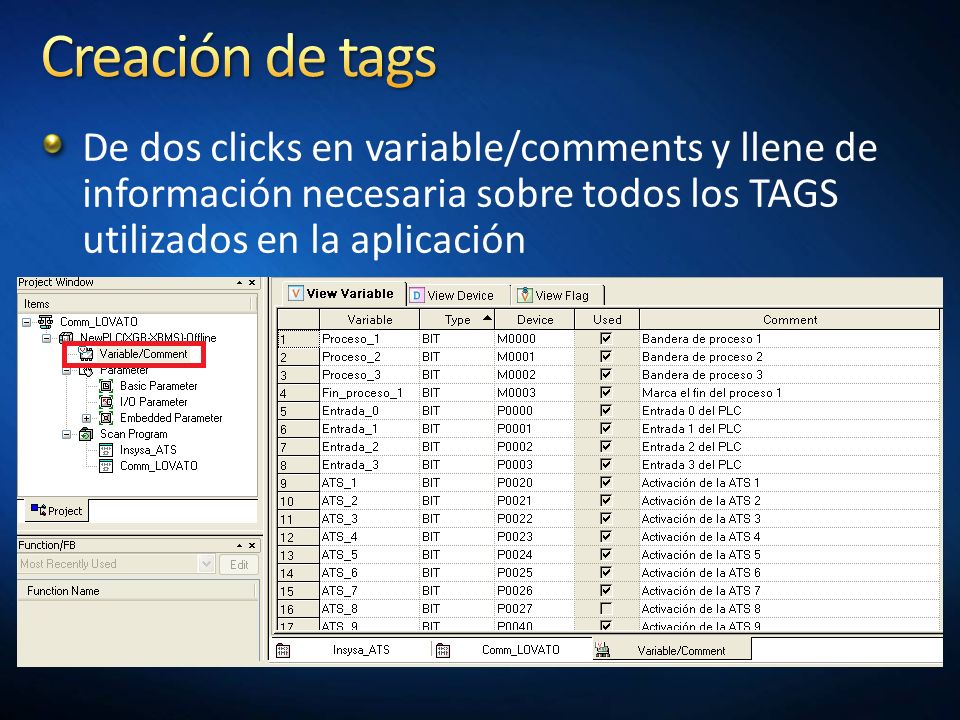

35 De dos clicks en variable/comments y llene de información necesaria sobre todos los TAGS utilizados en la aplicación

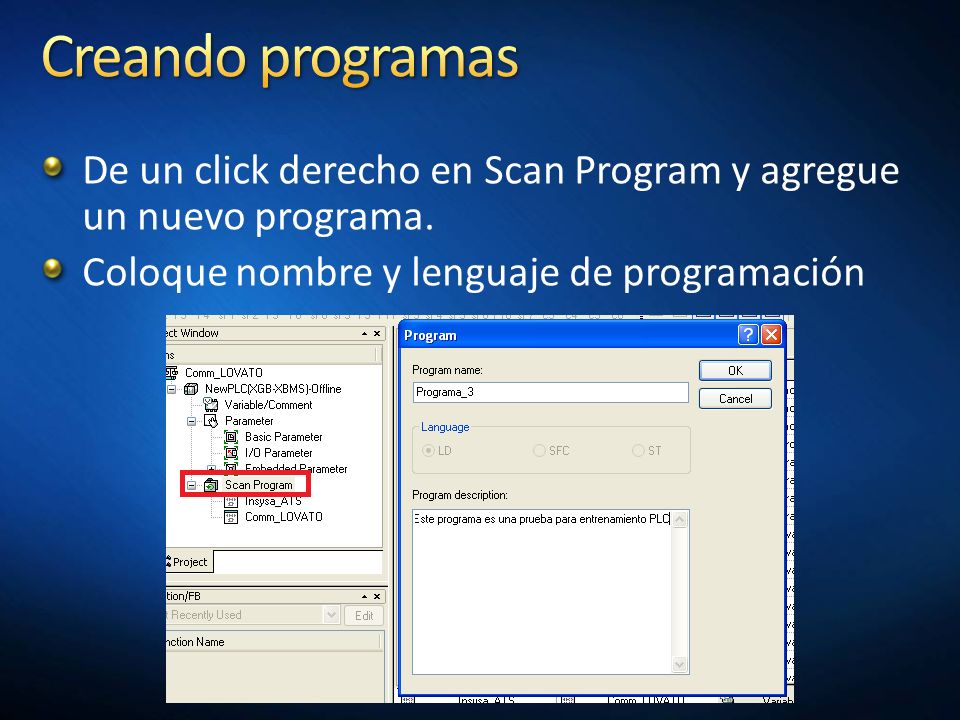

36 De un click derecho en Scan Program y agregue un nuevo programa. Coloque nombre y lenguaje de programación

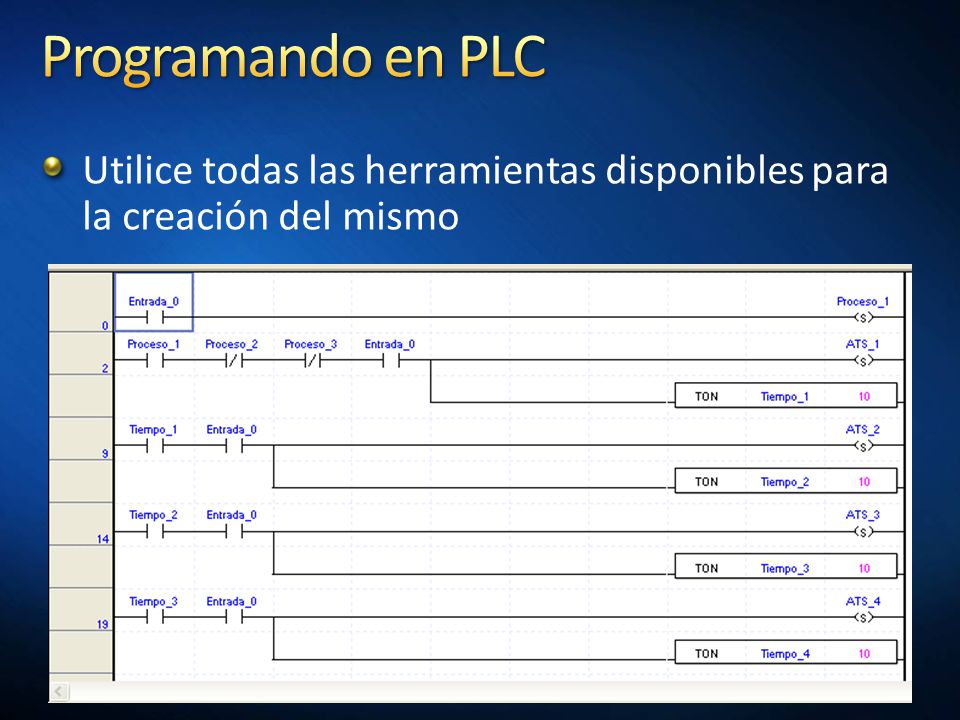

37 Utilice todas las herramientas disponibles para la creación del mismo

38 Algunos modelos necesitan la sentencia END al final

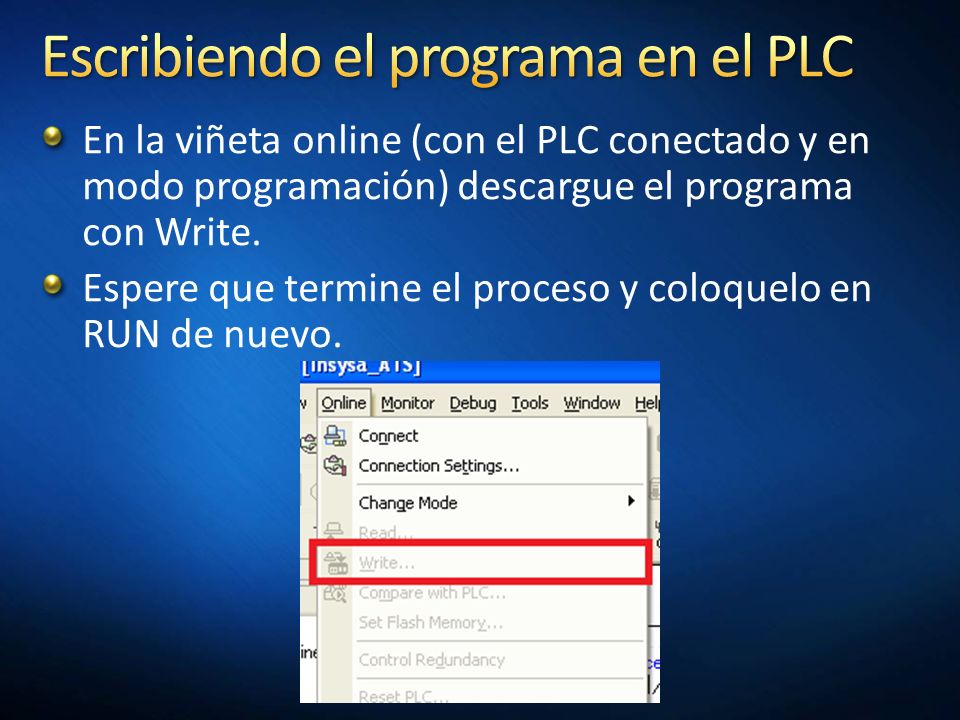

39 En la viñeta online (con el PLC conectado y en modo programación) descargue el programa con Write. Espere que termine el proceso y coloquelo en RUN de nuevo.

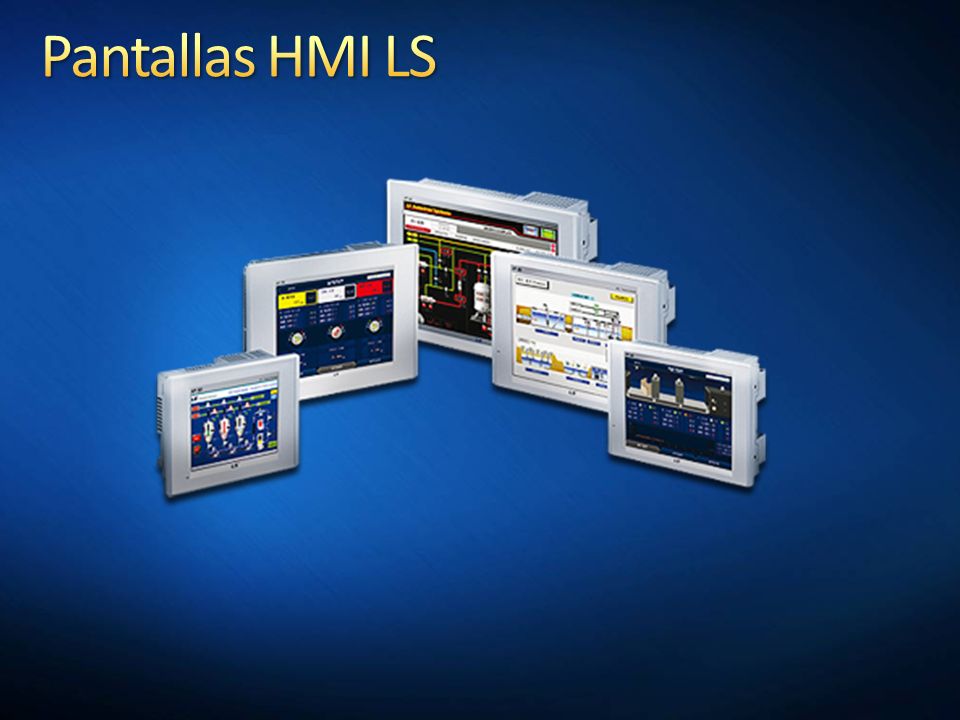

40

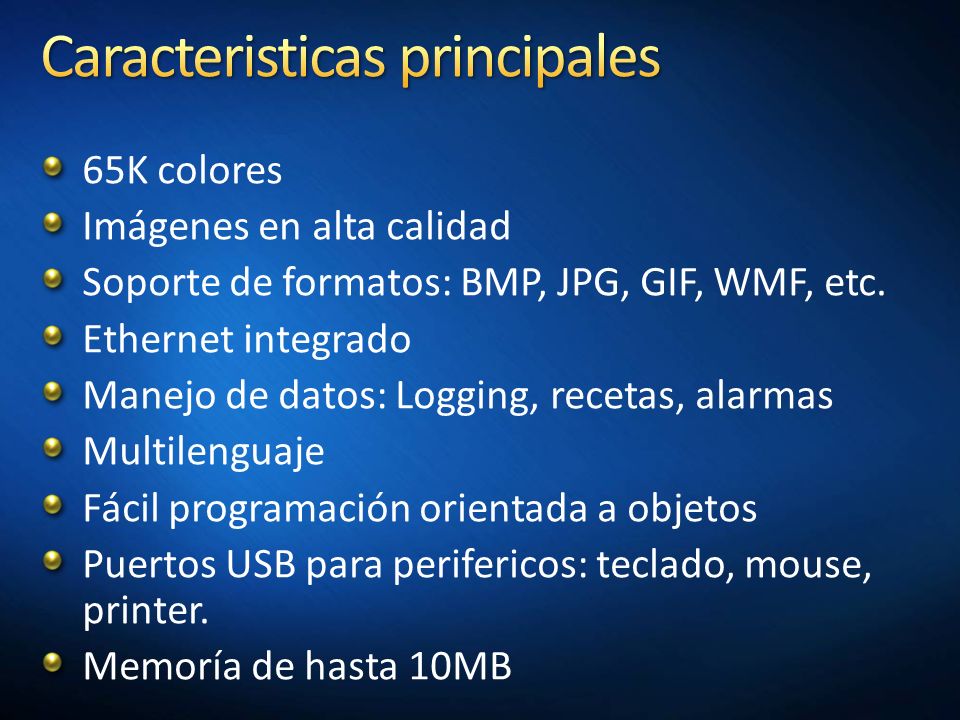

41 65K colores Imágenes en alta calidad Soporte de formatos: BMP, JPG, GIF, WMF, etc. Ethernet integrado Manejo de datos: Logging, recetas, alarmas Multilenguaje Fácil programación orientada a objetos Puertos USB para perifericos: teclado, mouse, printer. Memoría de hasta 10MB

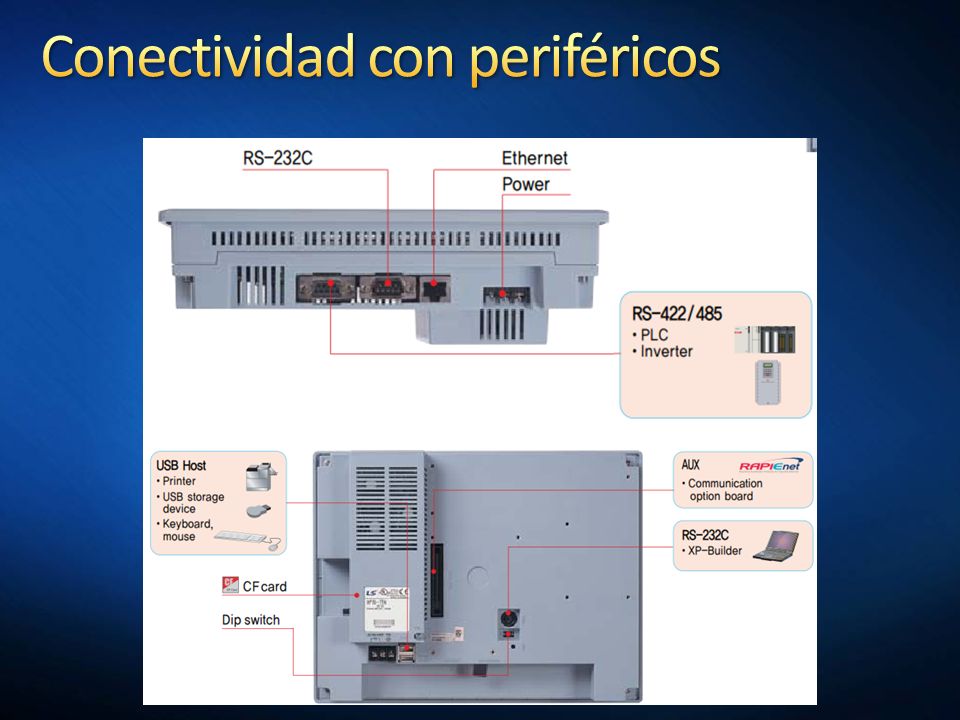

42

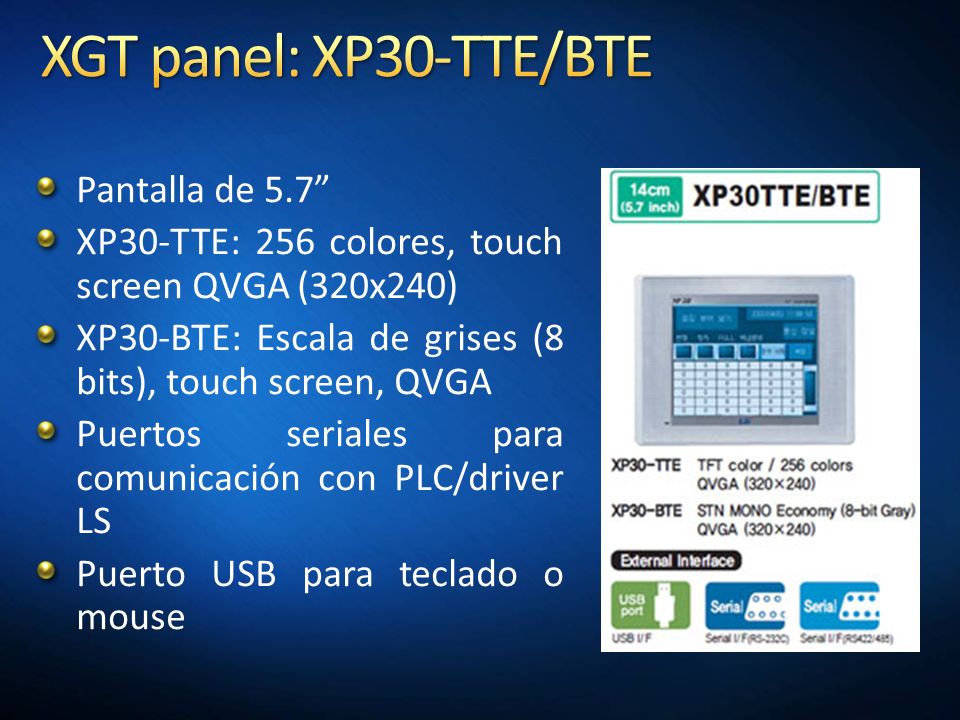

43 Pantalla de 5.7” XP30-TTE: 256 colores, touch screen QVGA (320x240) XP30-BTE: Escala de grises (8 bits), touch screen, QVGA Puertos seriales para comunicación con PLC/driver LS Puerto USB para teclado o mouse

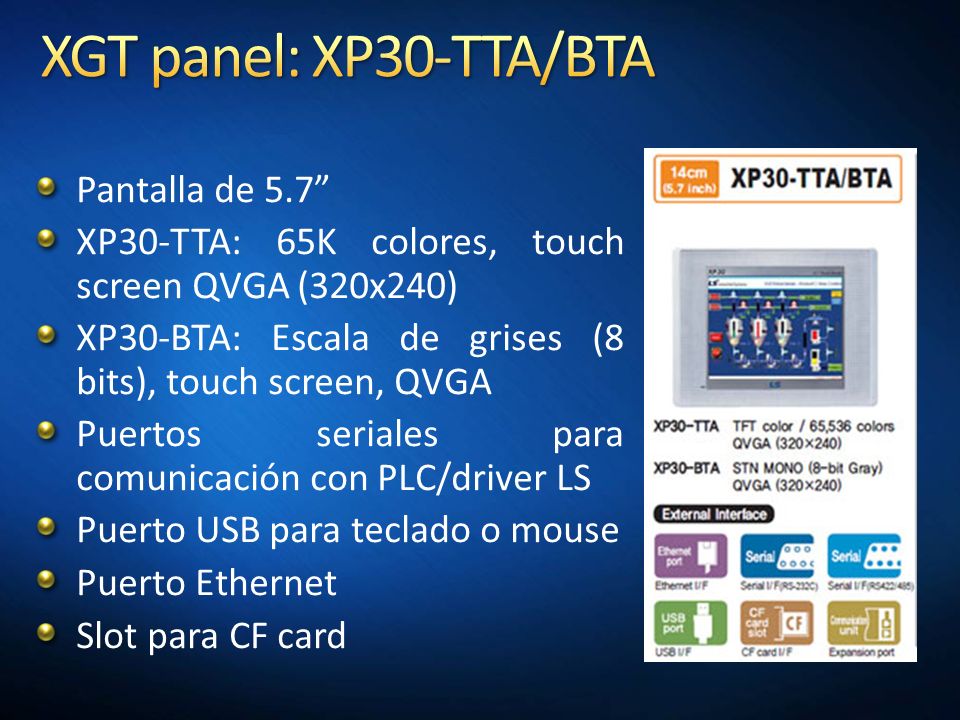

44 Pantalla de 5.7” XP30-TTA: 65K colores, touch screen QVGA (320x240) XP30-BTA: Escala de grises (8 bits), touch screen, QVGA Puertos seriales para comunicación con PLC/driver LS Puerto USB para teclado o mouse Puerto Ethernet Slot para CF card

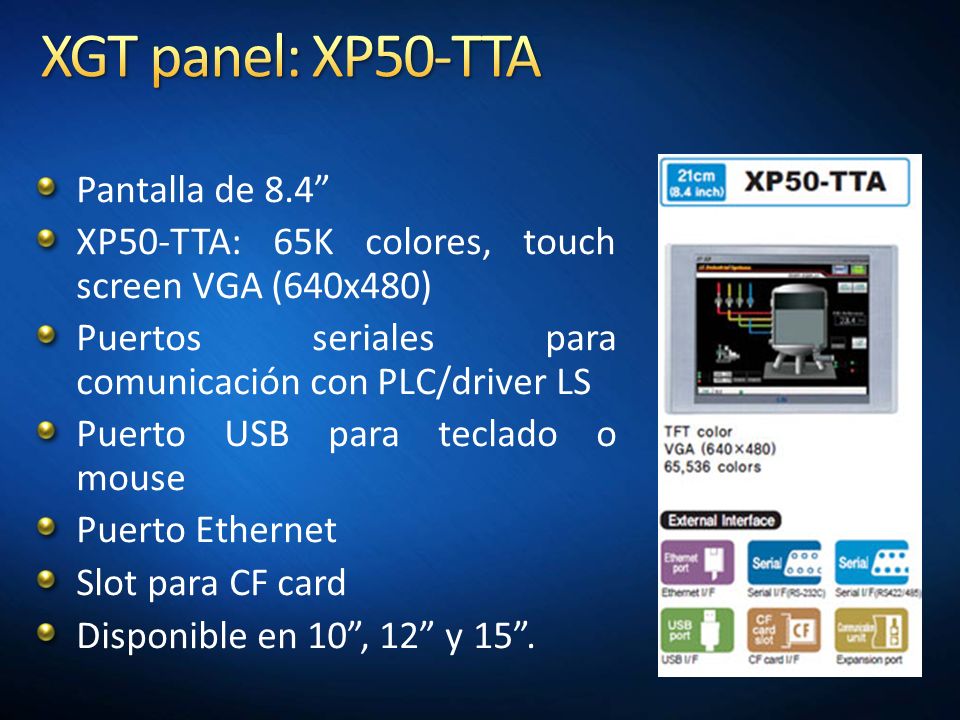

45 Pantalla de 8.4” XP50-TTA: 65K colores, touch screen VGA (640x480) Puertos seriales para comunicación con PLC/driver LS Puerto USB para teclado o mouse Puerto Ethernet Slot para CF card Disponible en 10”, 12” y 15”.

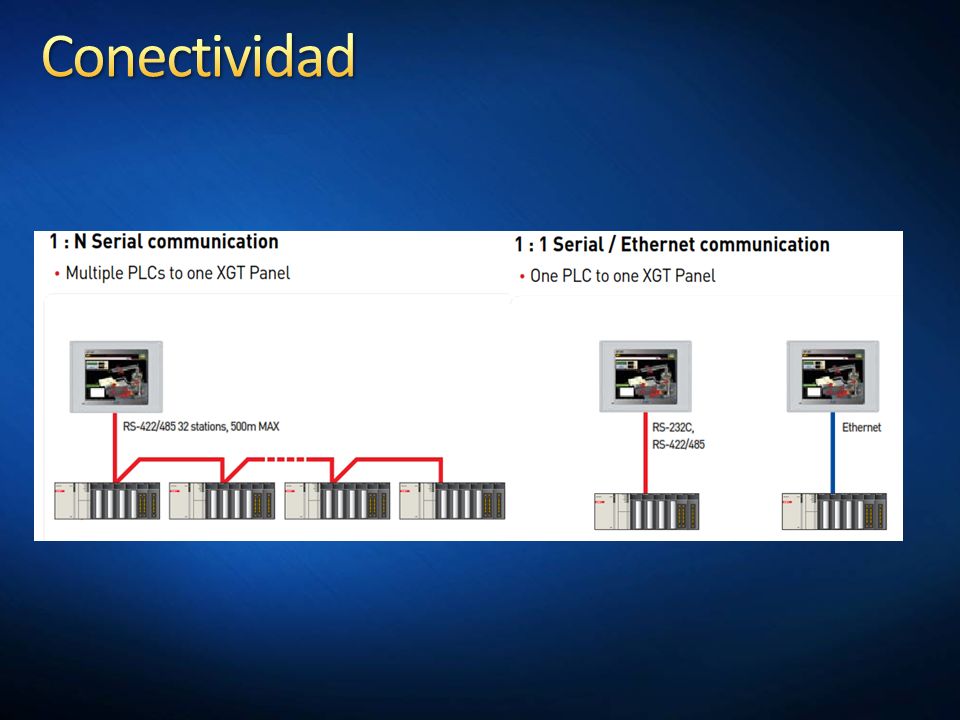

46

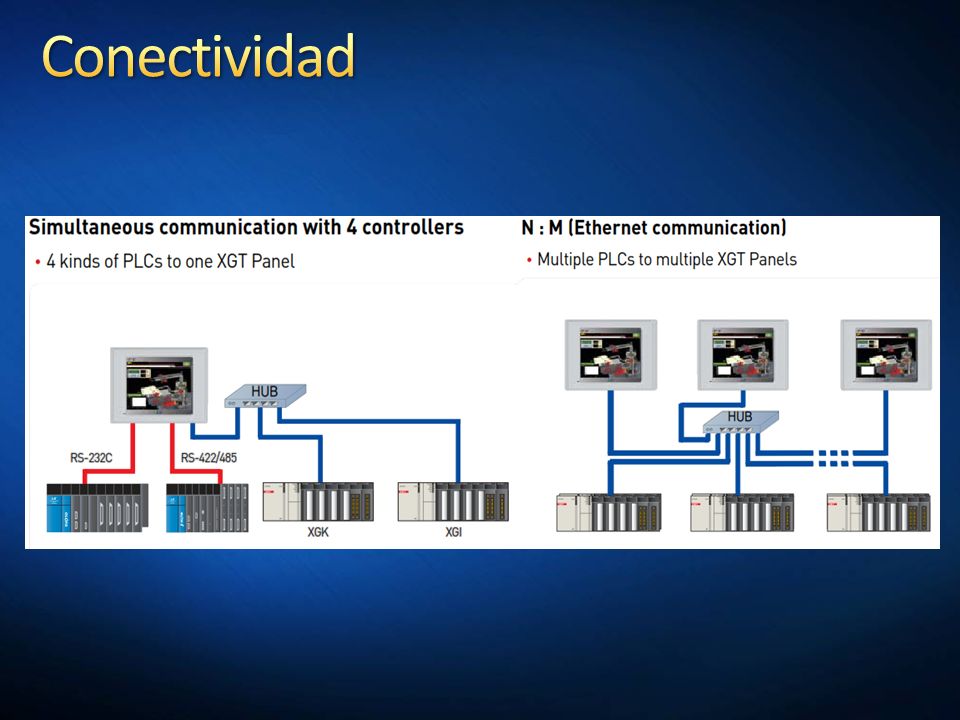

47

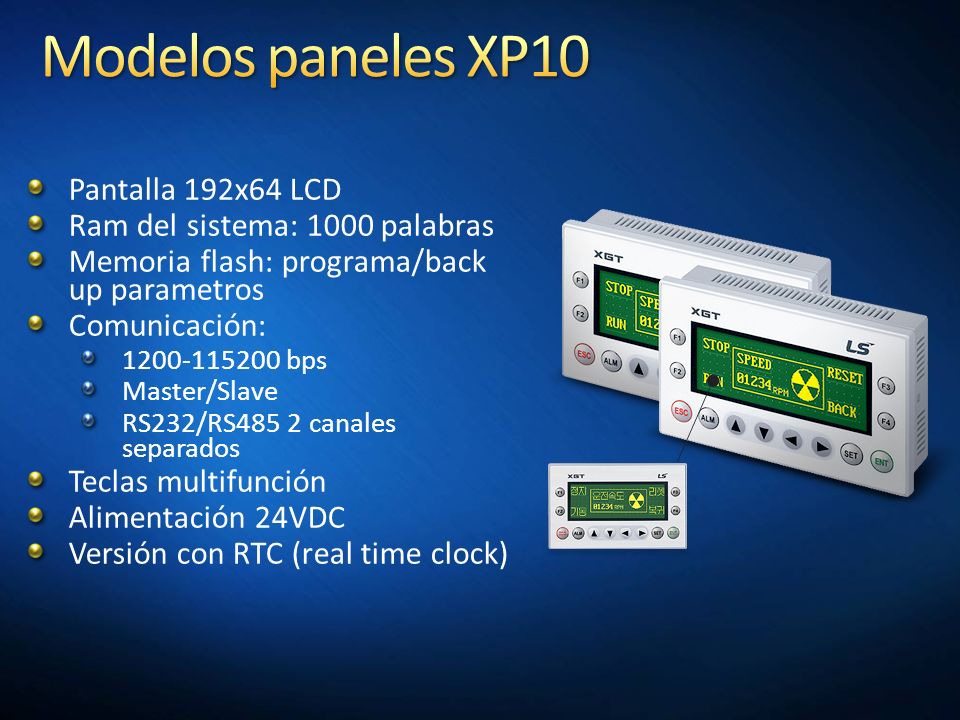

48 Pantalla 192x64 LCD Ram del sistema: 1000 palabras Memoria flash: programa/back up parametros Comunicación: 1200-115200 bps Master/Slave RS232/RS485 2 canales separados Teclas multifunción Alimentación 24VDC Versión con RTC (real time clock)

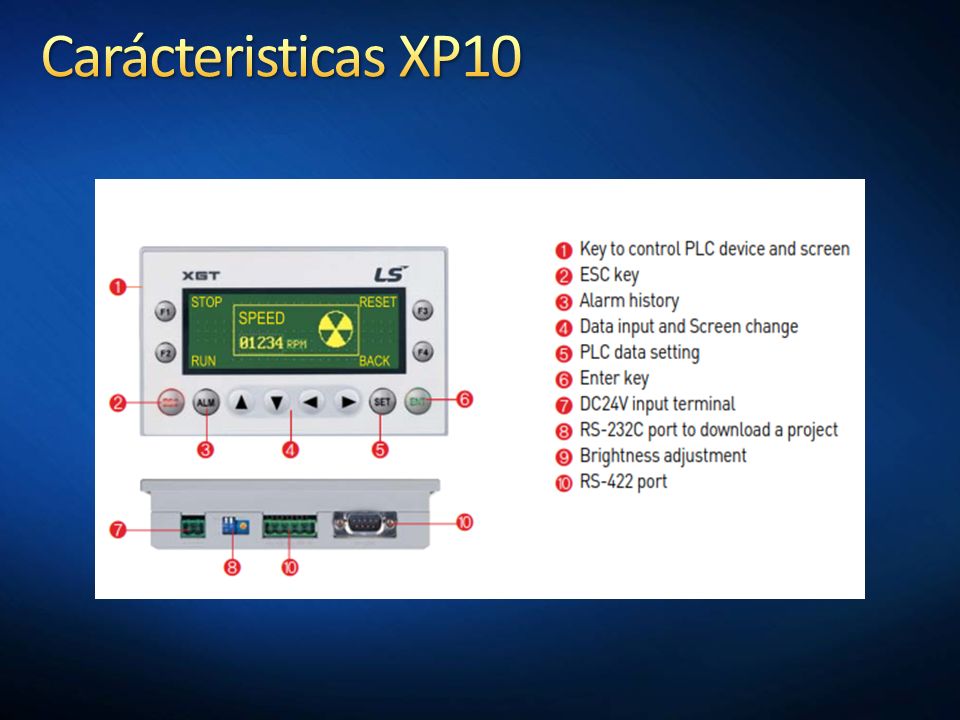

49

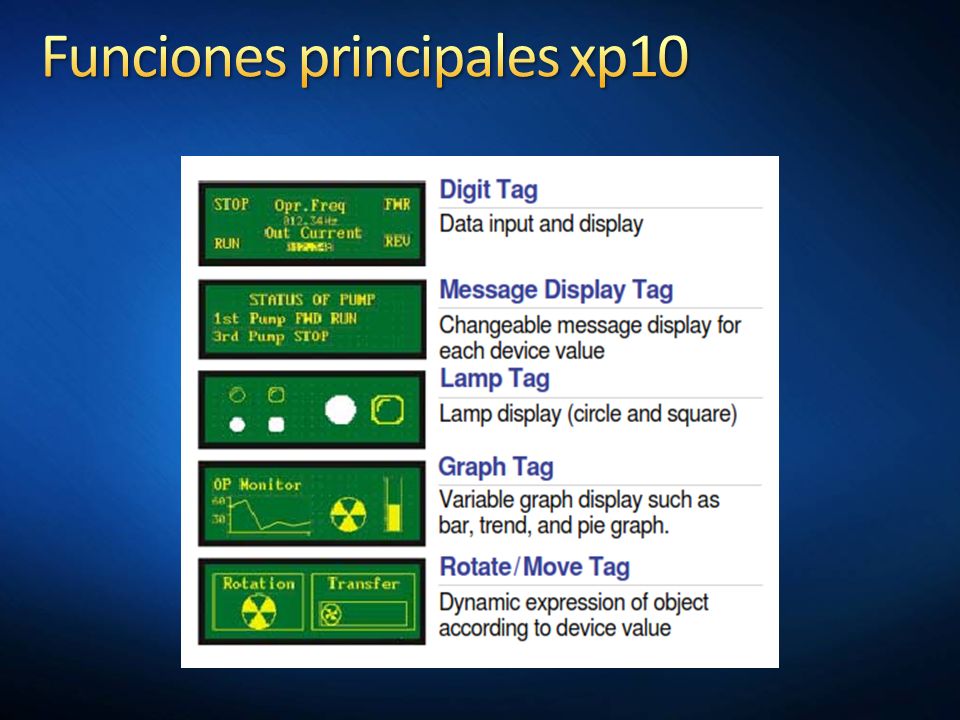

50

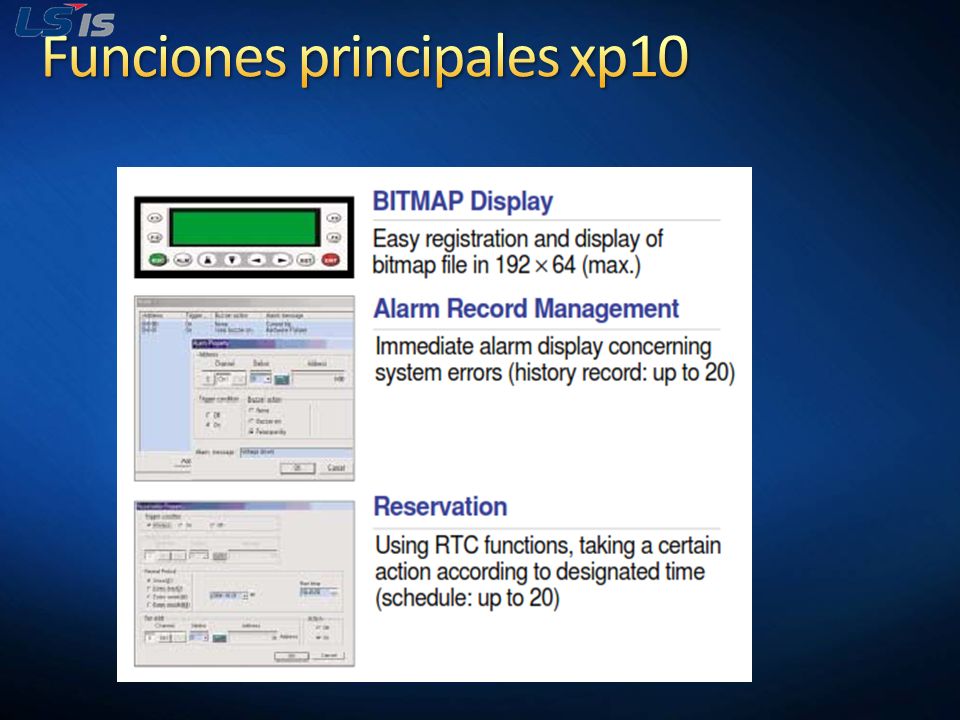

51

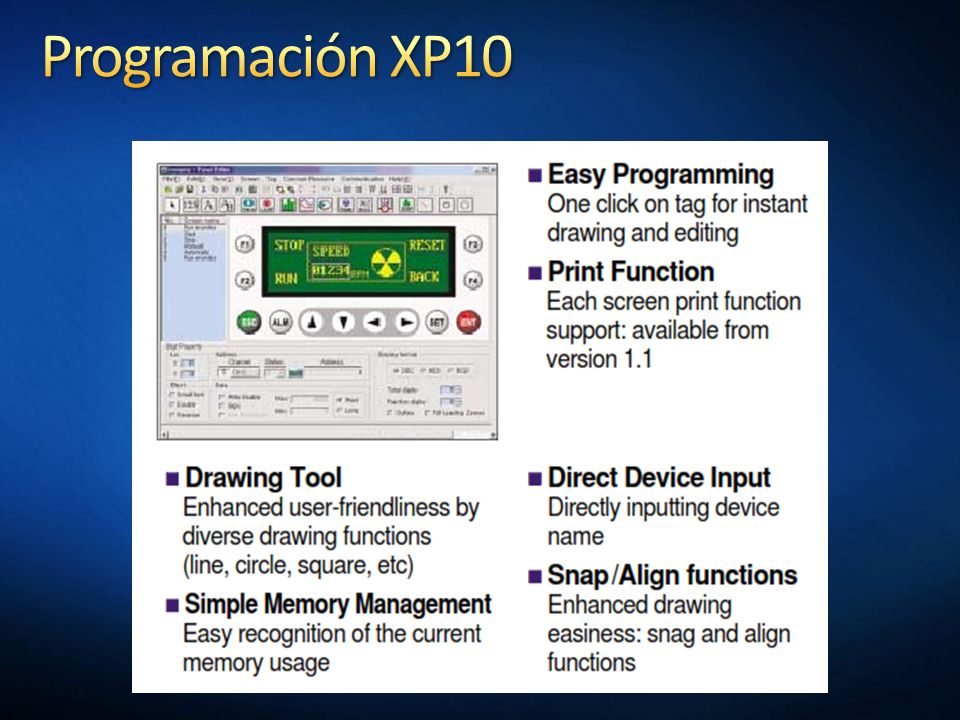

52

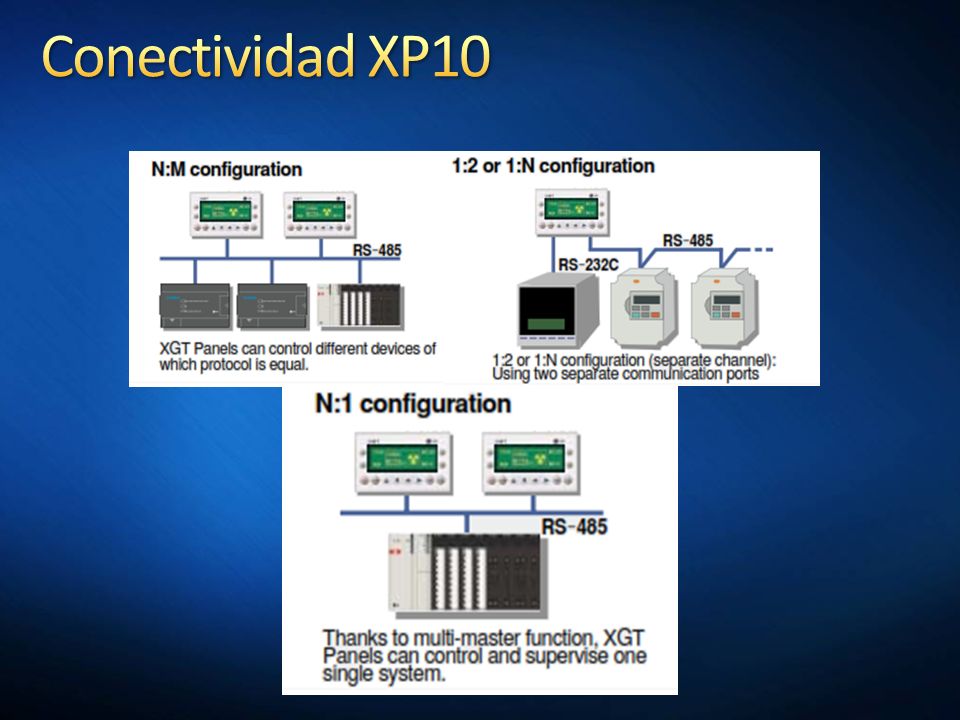

53

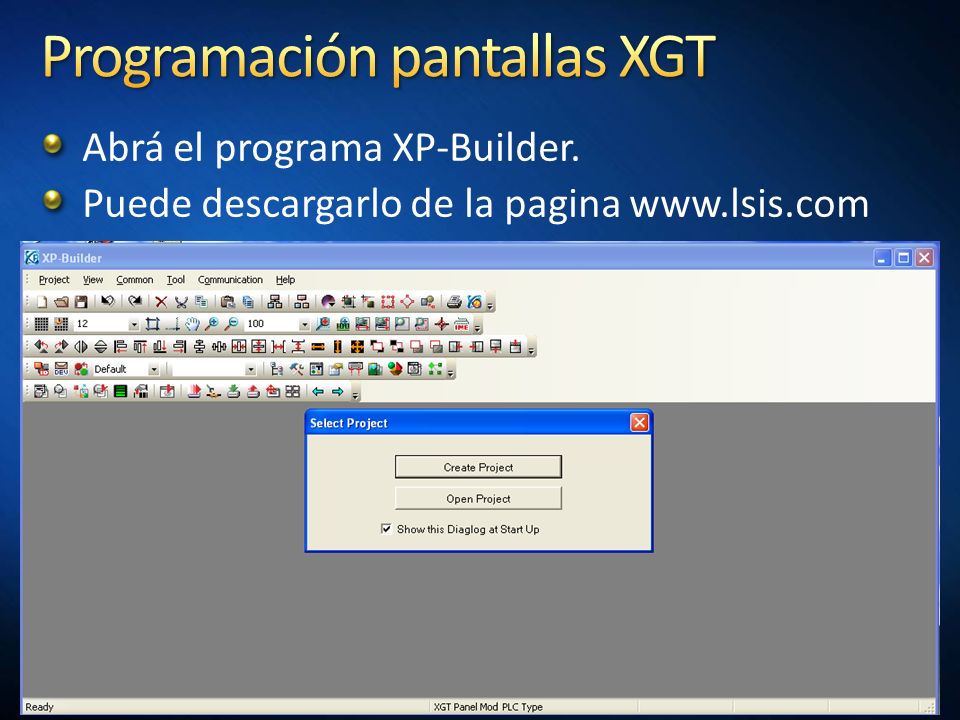

54 Abrá el programa XP-Builder. Puede descargarlo de la pagina www.lsis.com

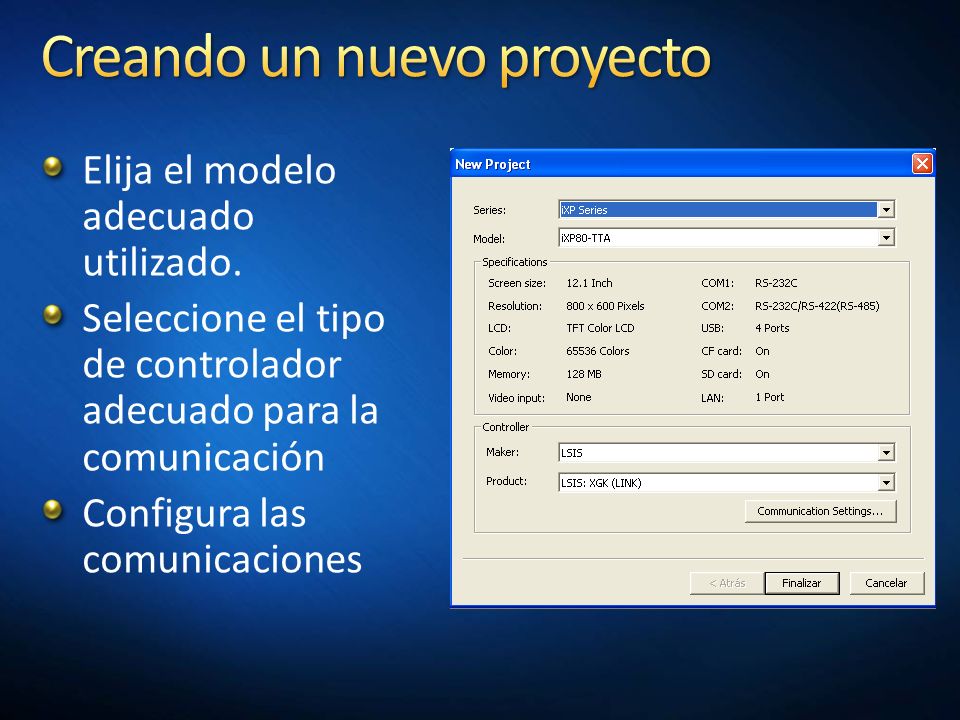

55 Elija el modelo adecuado utilizado. Seleccione el tipo de controlador adecuado para la comunicación Configura las comunicaciones

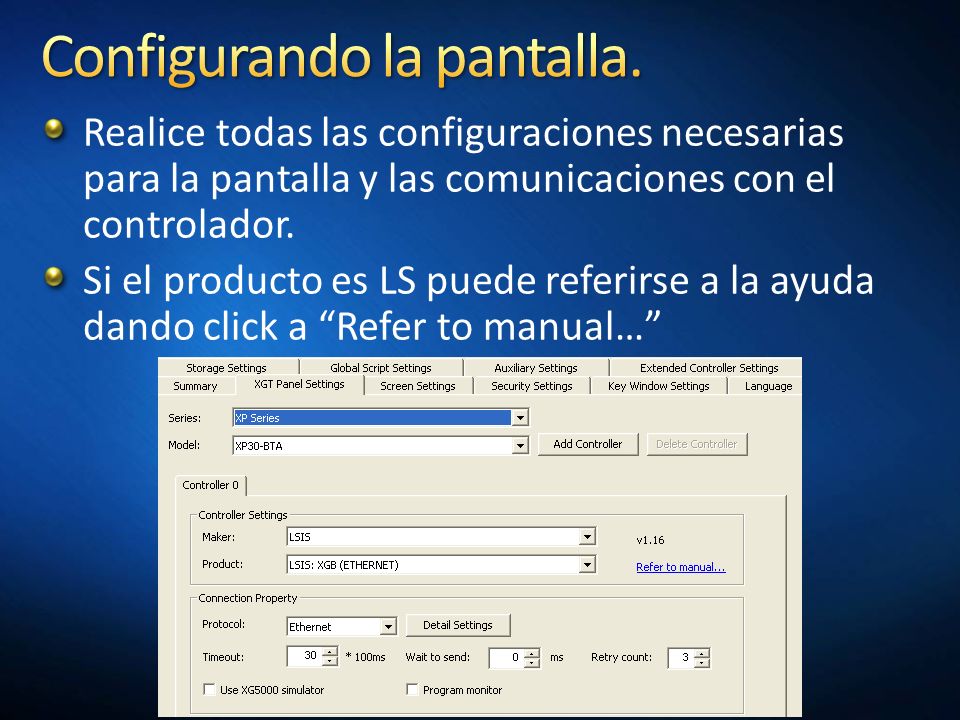

56 Realice todas las configuraciones necesarias para la pantalla y las comunicaciones con el controlador. Si el producto es LS puede referirse a la ayuda dando click a “Refer to manual…”

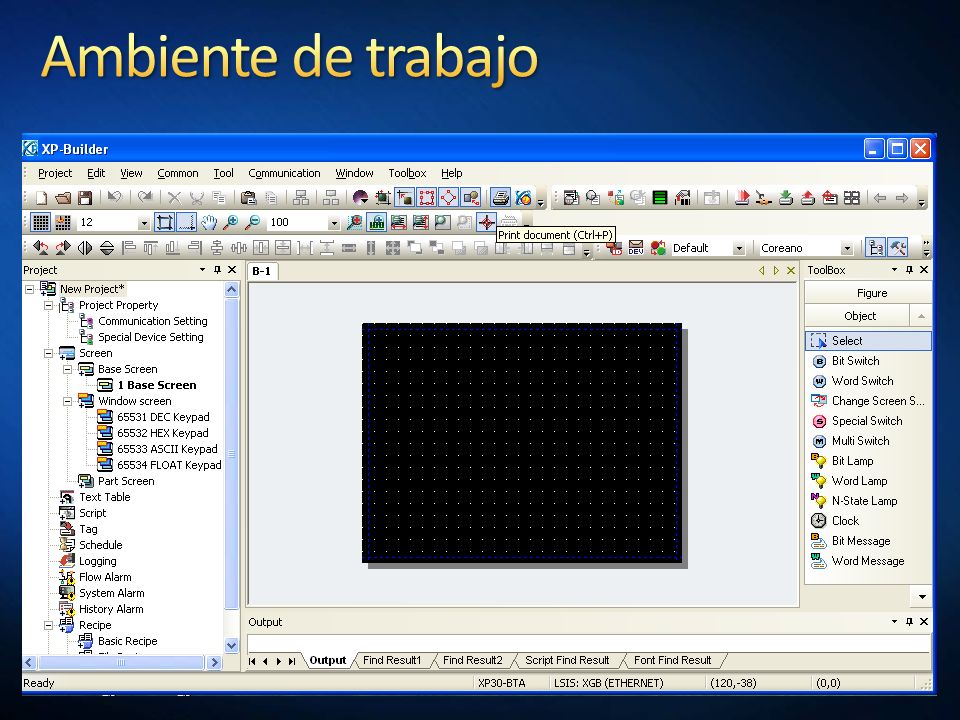

57

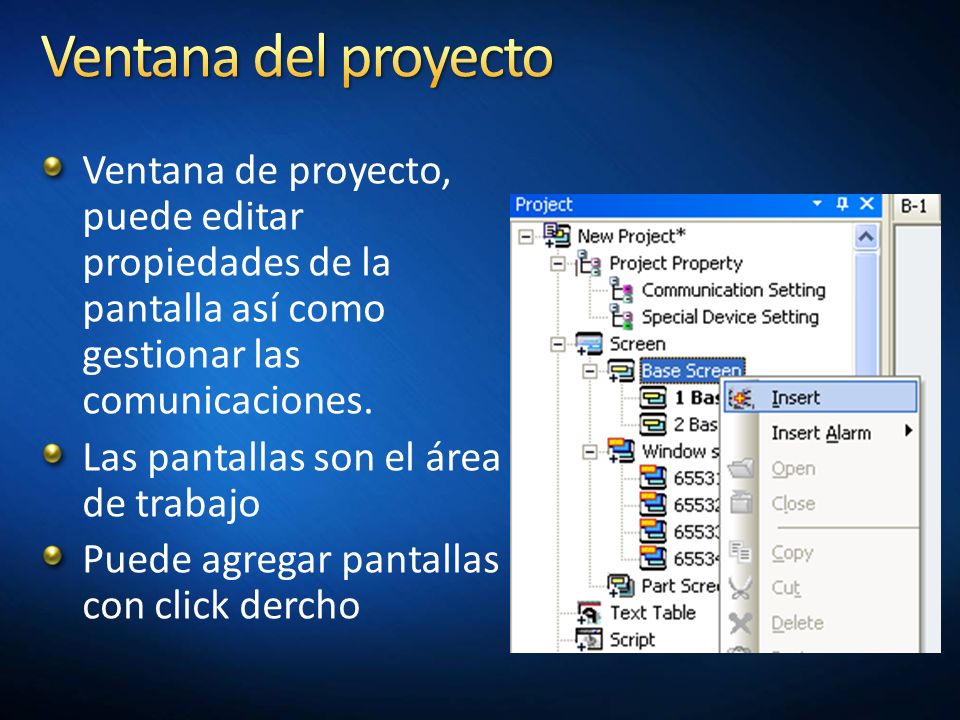

58 Ventana de proyecto, puede editar propiedades de la pantalla así como gestionar las comunicaciones. Las pantallas son el área de trabajo Puede agregar pantallas con click dercho

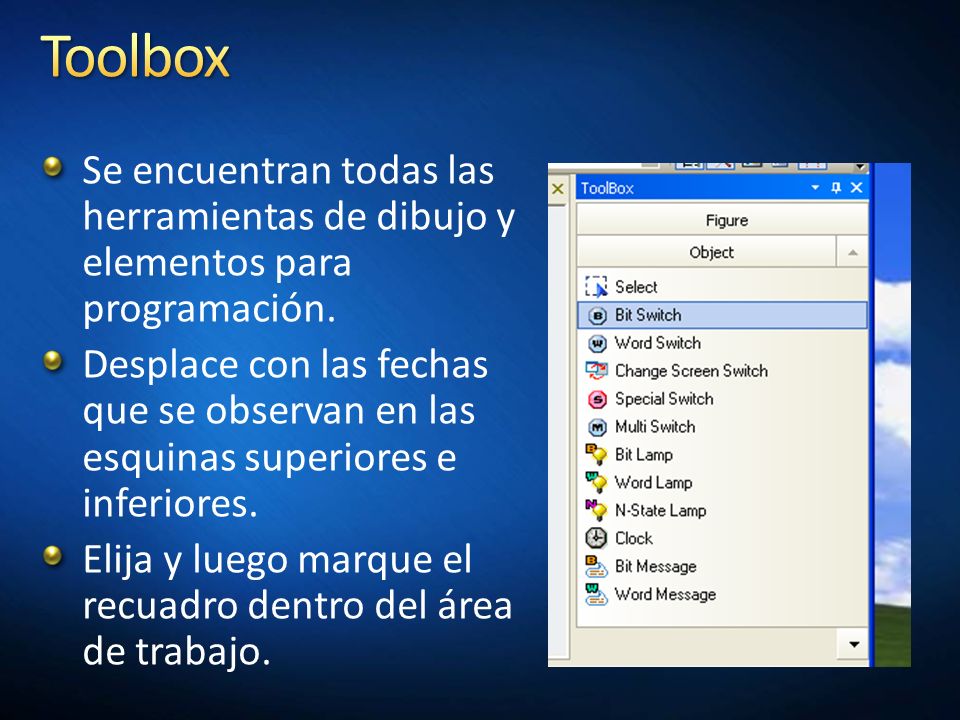

59 Se encuentran todas las herramientas de dibujo y elementos para programación. Desplace con las fechas que se observan en las esquinas superiores e inferiores. Elija y luego marque el recuadro dentro del área de trabajo.

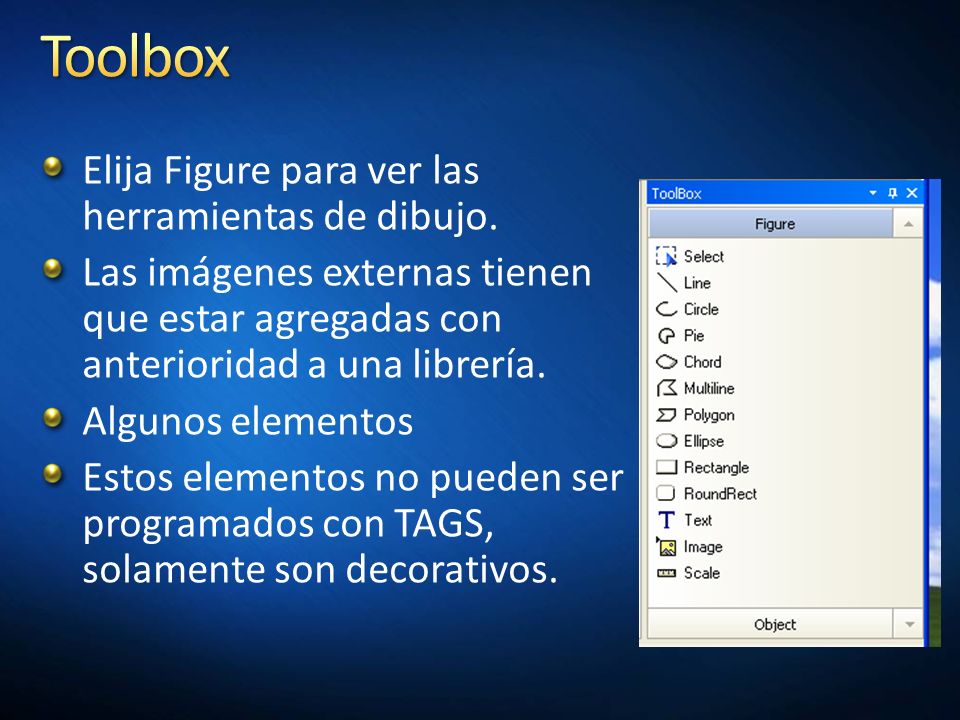

60 Elija Figure para ver las herramientas de dibujo. Las imágenes externas tienen que estar agregadas con anterioridad a una librería. Algunos elementos Estos elementos no pueden ser programados con TAGS, solamente son decorativos.

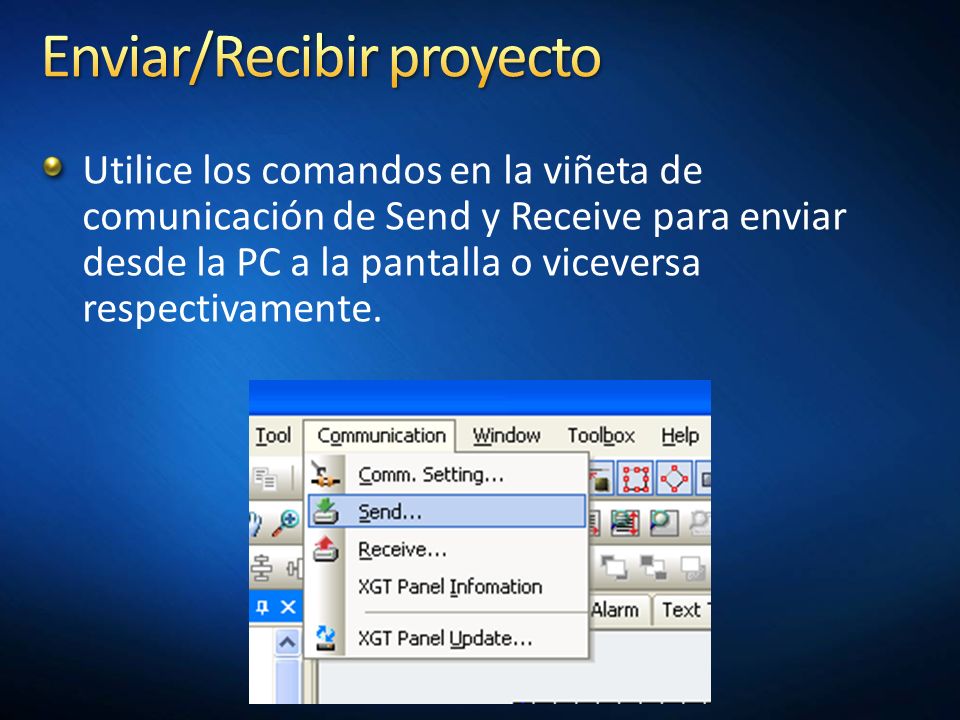

61 Utilice los comandos en la viñeta de comunicación de Send y Receive para enviar desde la PC a la pantalla o viceversa respectivamente.

62 ¿Preguntas? www.insysacorp.com
