PLATAFORMA DE HARDWARE QUE ES ? Es un conjunto de normas, herramientas de Hardware y Software que deben permitir: Garantizar la conectividad e interoperabilidad.

Presentación del tema: "PLATAFORMA DE HARDWARE QUE ES ? Es un conjunto de normas, herramientas de Hardware y Software que deben permitir: Garantizar la conectividad e interoperabilidad."— Transcripción de la presentación:

1

2 PLATAFORMA DE HARDWARE

3 QUE ES ? Es un conjunto de normas, herramientas de Hardware y Software que deben permitir: Garantizar la conectividad e interoperabilidad entre las instituciones. Permitir el funcionamiento y desarrollo de aplicaciones institucionales tales como: financieras, de gestión, portales institucionales, etc.

4 Capacidad de trabajo interactivo entre varios actores mediante la implementación de sistemas de colaboración por medios electrónicos. Acceder a contenidos y servicios de las instituciones del estado. Automatizar procesos y trámites para colocarlos en Línea. Identificar ventajas de cómo el estado puede conseguir poder de negociación ante los fabricantes o proveedores de infraestructura y servicios.

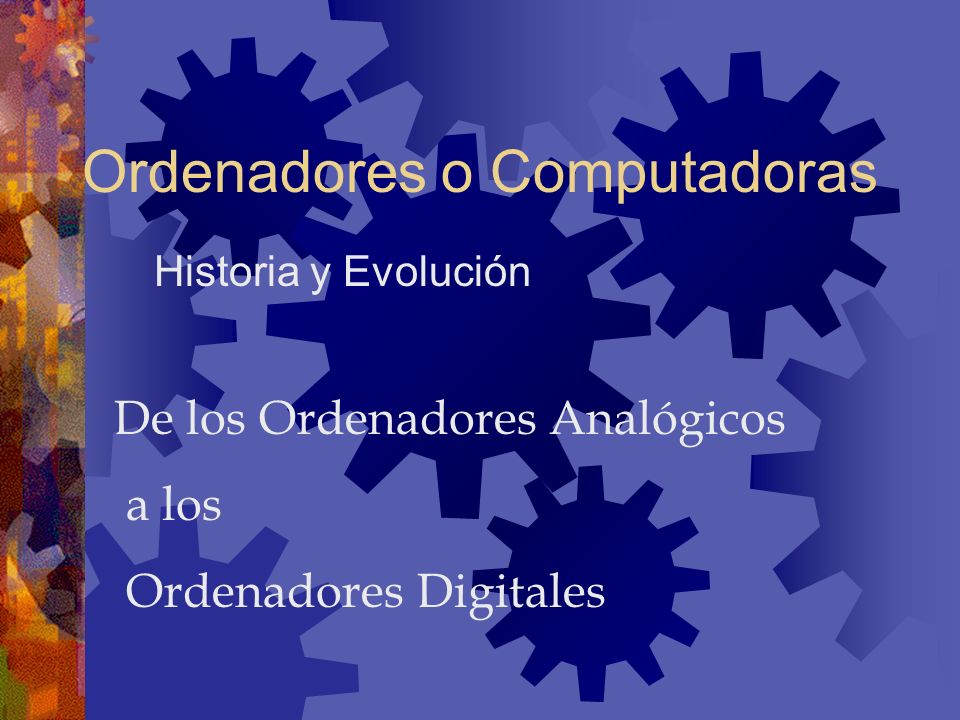

5 Ordenadores o Computadoras Historia y Evolución De los Ordenadores Analógicos a los Ordenadores Digitales

6 1ras. Máquinas de Calcular Mecánicas Ordenadores Analógicos

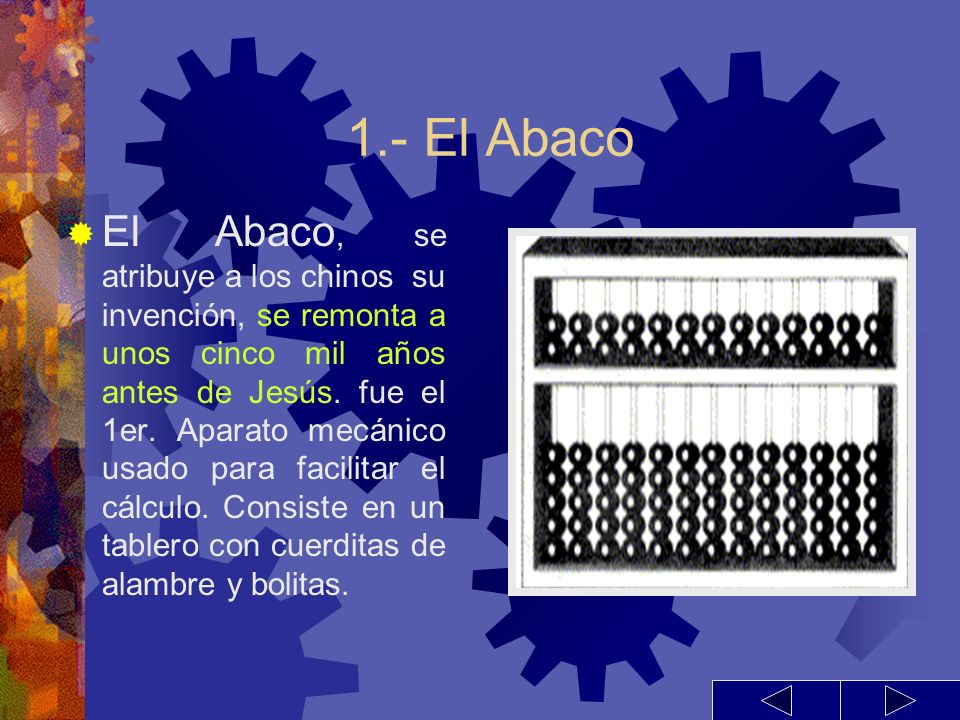

7 1.- El Abaco  El Abaco, se atribuye a los chinos su invención, se remonta a unos cinco mil años antes de Jesús. fue el 1er. Aparato mecánico usado para facilitar el cálculo. Consiste en un tablero con cuerditas de alambre y bolitas.

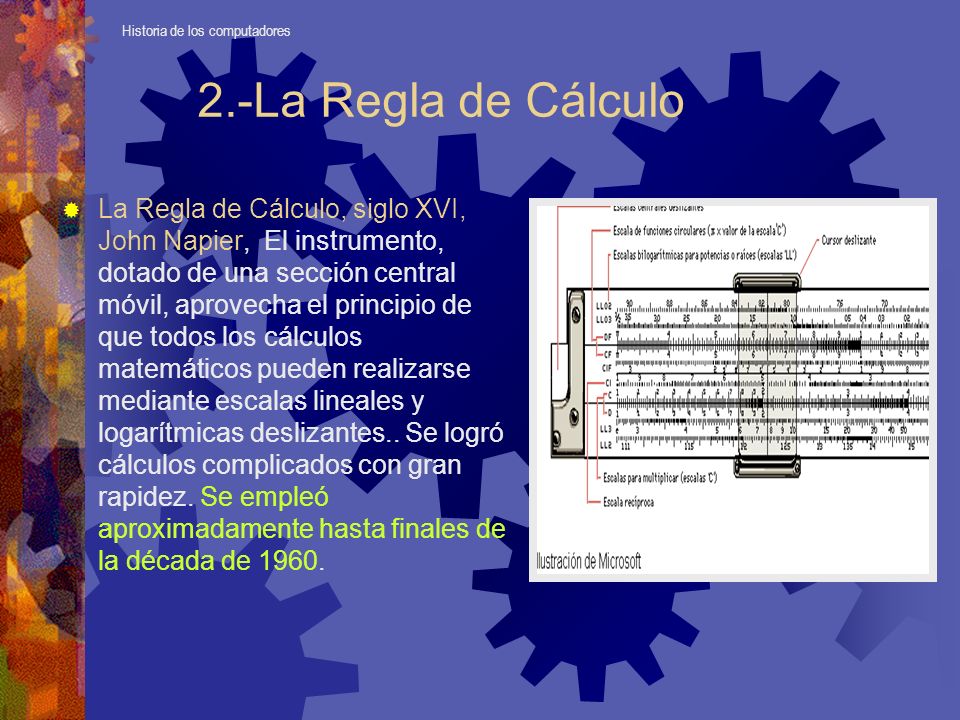

8 2.-La Regla de Cálculo  La Regla de Cálculo, siglo XVI, John Napier, El instrumento, dotado de una sección central móvil, aprovecha el principio de que todos los cálculos matemáticos pueden realizarse mediante escalas lineales y logarítmicas deslizantes.. Se logró cálculos complicados con gran rapidez. Se empleó aproximadamente hasta finales de la década de 1960. Historia de los computadores

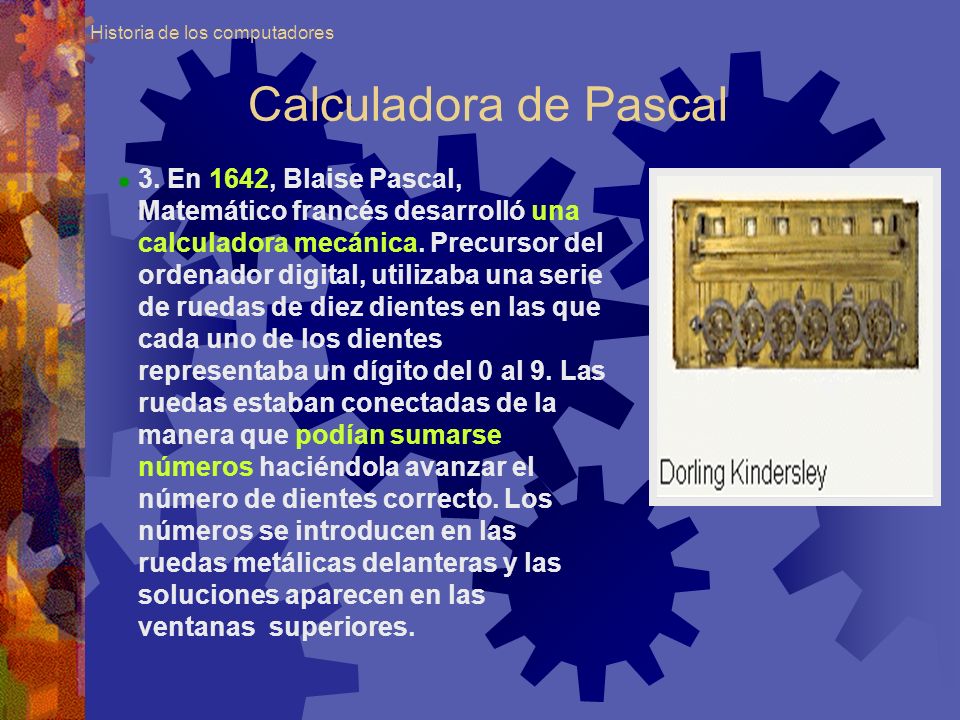

9 Calculadora de Pascal  3. En 1642, Blaise Pascal, Matemático francés desarrolló una calculadora mecánica. Precursor del ordenador digital, utilizaba una serie de ruedas de diez dientes en las que cada uno de los dientes representaba un dígito del 0 al 9. Las ruedas estaban conectadas de la manera que podían sumarse números haciéndola avanzar el número de dientes correcto. Los números se introducen en las ruedas metálicas delanteras y las soluciones aparecen en las ventanas superiores.

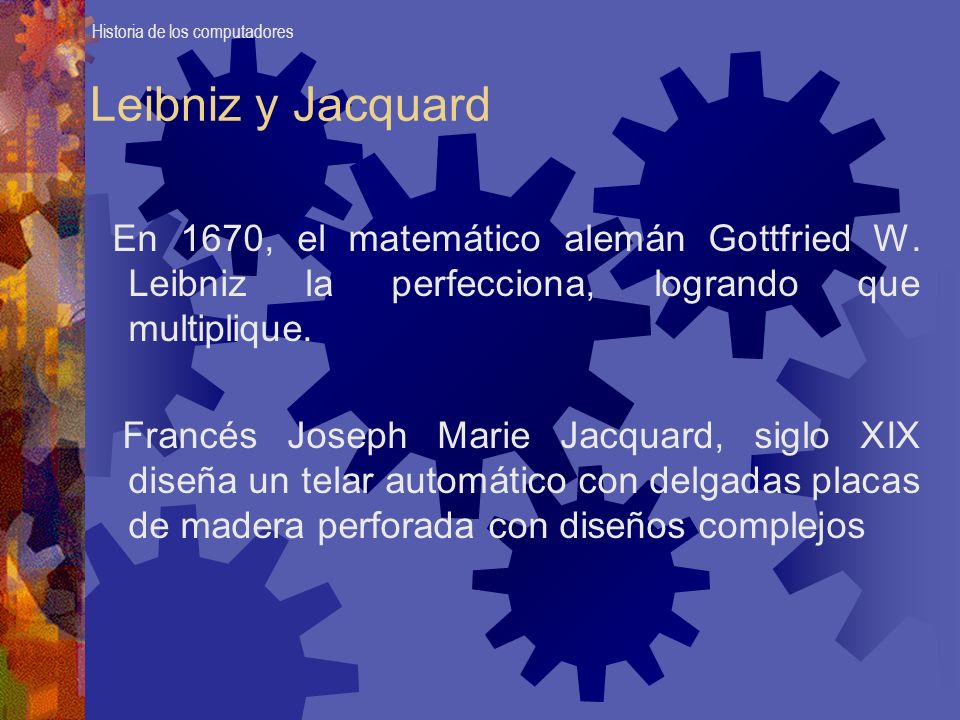

10 Leibniz y Jacquard En 1670, el matemático alemán Gottfried W. Leibniz la perfecciona, logrando que multiplique. Francés Joseph Marie Jacquard, siglo XIX diseña un telar automático con delgadas placas de madera perforada con diseños complejos Historia de los computadores

11 Ordenadores Digitales 1ras. Máquinas Eléctricas Historia de los computadores

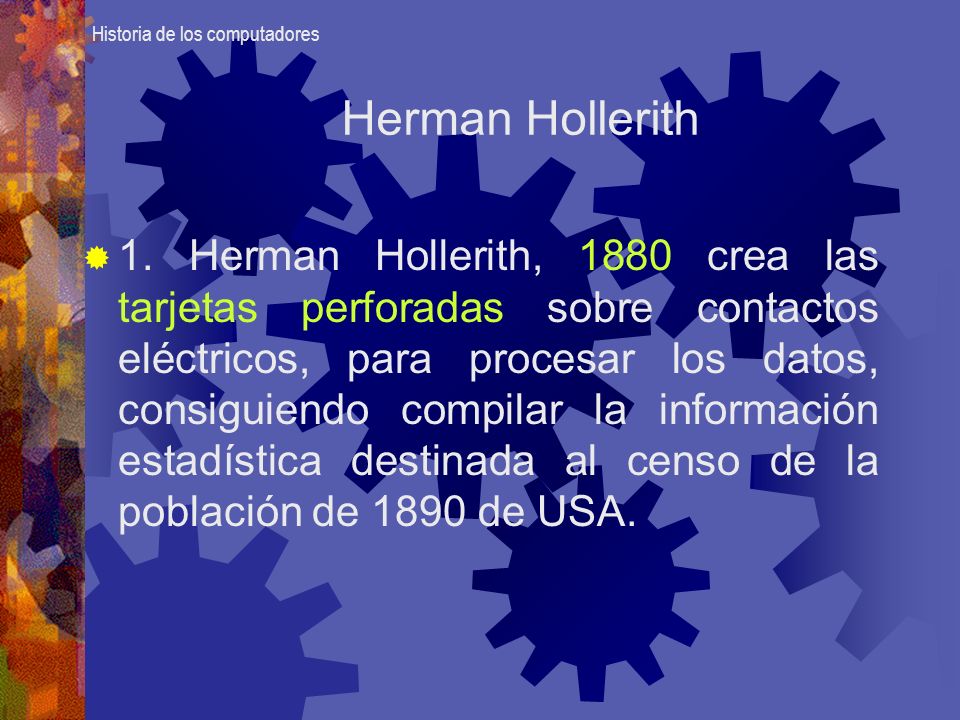

12 Herman Hollerith  1. Herman Hollerith, 1880 crea las tarjetas perforadas sobre contactos eléctricos, para procesar los datos, consiguiendo compilar la información estadística destinada al censo de la población de 1890 de USA. Historia de los computadores

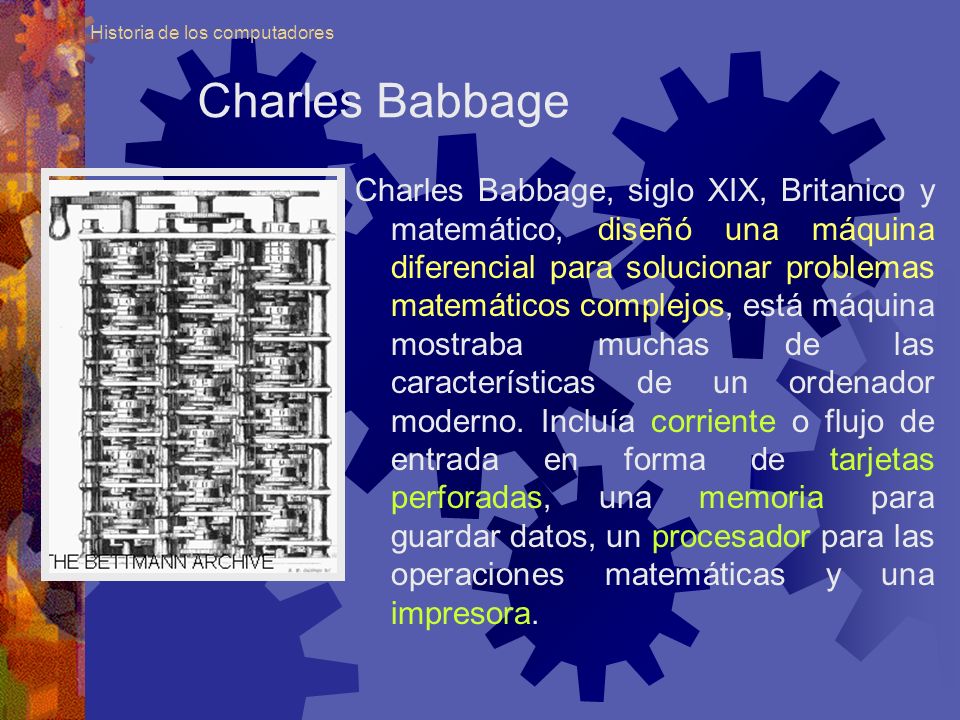

13 Charles Babbage Charles Babbage, siglo XIX, Britanico y matemático, diseñó una máquina diferencial para solucionar problemas matemáticos complejos, está máquina mostraba muchas de las características de un ordenador moderno. Incluía corriente o flujo de entrada en forma de tarjetas perforadas, una memoria para guardar datos, un procesador para las operaciones matemáticas y una impresora.

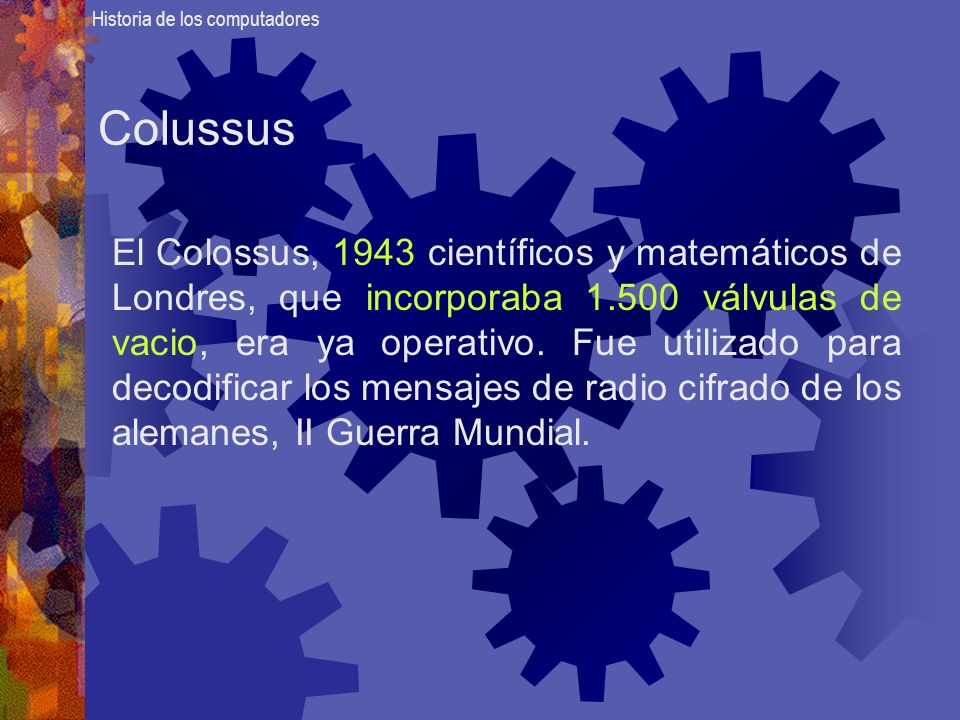

14 El Colossus, 1943 científicos y matemáticos de Londres, que incorporaba 1.500 válvulas de vacio, era ya operativo. Fue utilizado para decodificar los mensajes de radio cifrado de los alemanes, II Guerra Mundial. Colussus Historia de los computadores

15 El Eniac, 1945 calculador e integrador digital electrónico, contenia 18.000 válvulas de vacio, ocupaba 167,3 mt 2 y consumía 180KW de potencia. su programa estaba conectado al procesador y debía ser modificado manualmente y su velocidad es de varios cientos de multiplicaciones por minuto. Trabajó de manera productiva desde 1946 hasta 1955. Eniac

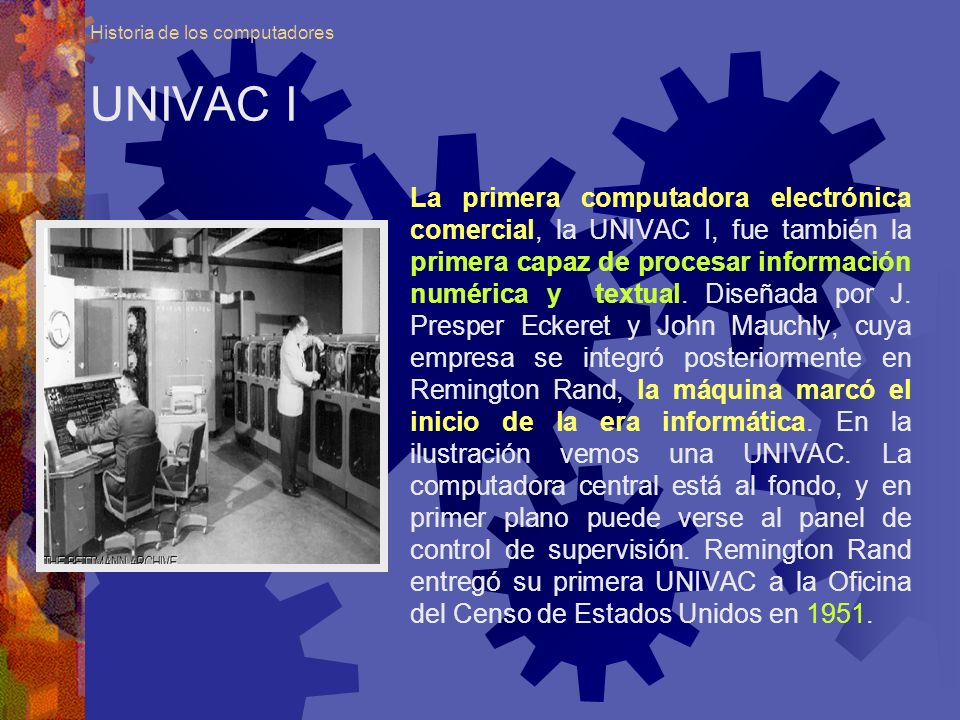

16 Historia de los computadores UNIVAC I La primera computadora electrónica comercial, la UNIVAC I, fue también la primera capaz de procesar información numérica y textual. Diseñada por J. Presper Eckeret y John Mauchly, cuya empresa se integró posteriormente en Remington Rand, la máquina marcó el inicio de la era informática. En la ilustración vemos una UNIVAC. La computadora central está al fondo, y en primer plano puede verse al panel de control de supervisión. Remington Rand entregó su primera UNIVAC a la Oficina del Censo de Estados Unidos en 1951.

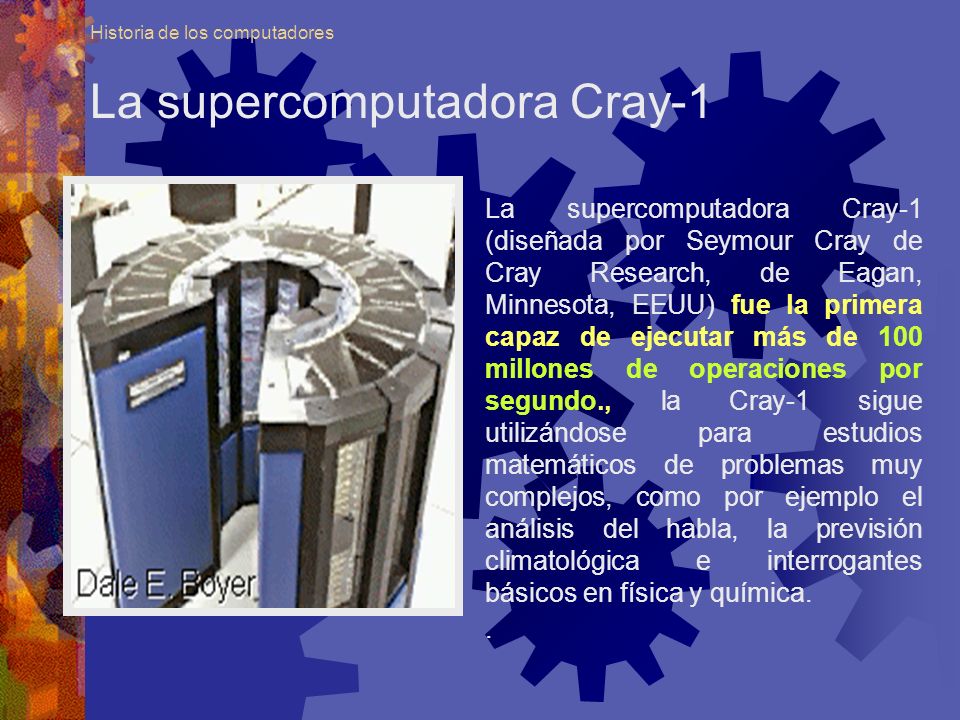

17 Historia de los computadores La supercomputadora Cray-1 La supercomputadora Cray-1 (diseñada por Seymour Cray de Cray Research, de Eagan, Minnesota, EEUU) fue la primera capaz de ejecutar más de 100 millones de operaciones por segundo., la Cray-1 sigue utilizándose para estudios matemáticos de problemas muy complejos, como por ejemplo el análisis del habla, la previsión climatológica e interrogantes básicos en física y química..

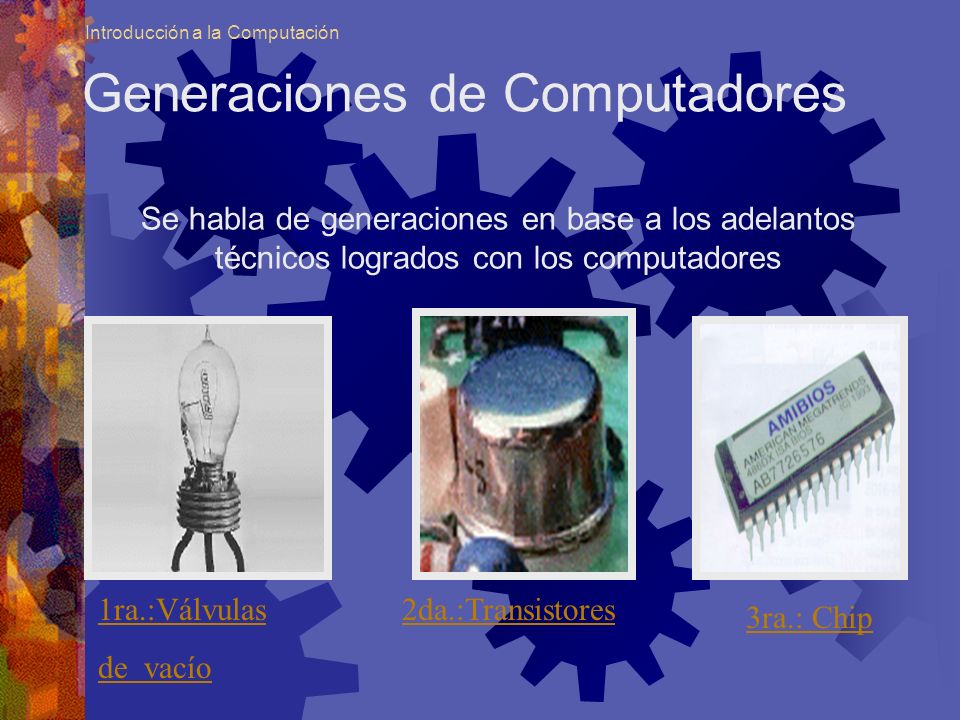

18 Introducción a la Computación Generaciones de Computadores Se habla de generaciones en base a los adelantos técnicos logrados con los computadores 1ra.:Válvulas de vacío 2da.:Transistores 3ra.: Chip

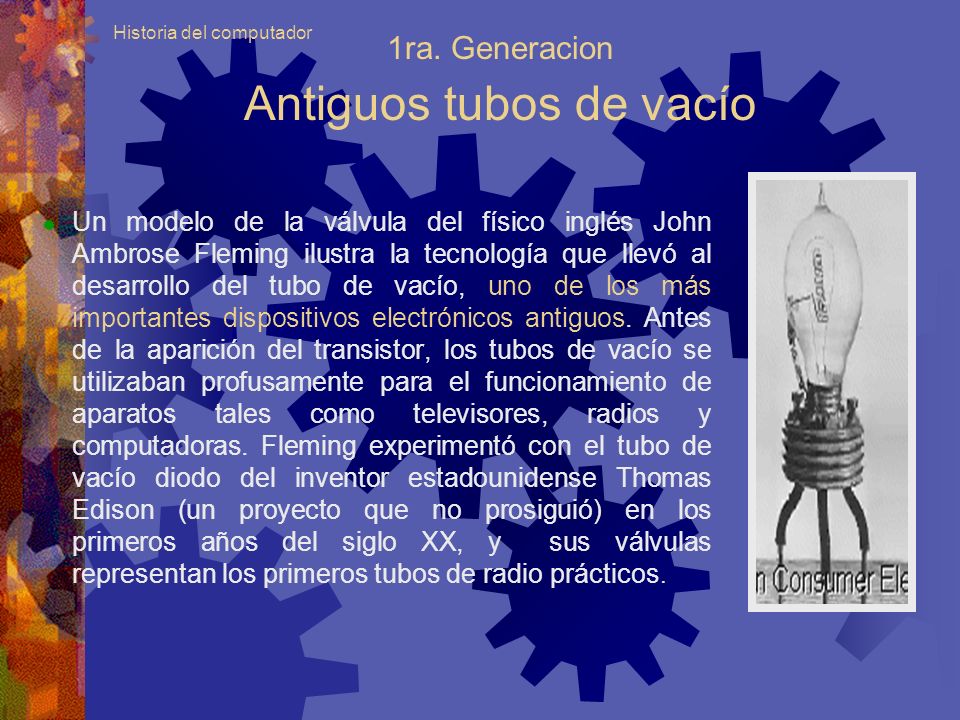

19 Historia del computador 1ra. Generacion Antiguos tubos de vacío  Un modelo de la válvula del físico inglés John Ambrose Fleming ilustra la tecnología que llevó al desarrollo del tubo de vacío, uno de los más importantes dispositivos electrónicos antiguos. Antes de la aparición del transistor, los tubos de vacío se utilizaban profusamente para el funcionamiento de aparatos tales como televisores, radios y computadoras. Fleming experimentó con el tubo de vacío diodo del inventor estadounidense Thomas Edison (un proyecto que no prosiguió) en los primeros años del siglo XX, y sus válvulas representan los primeros tubos de radio prácticos.

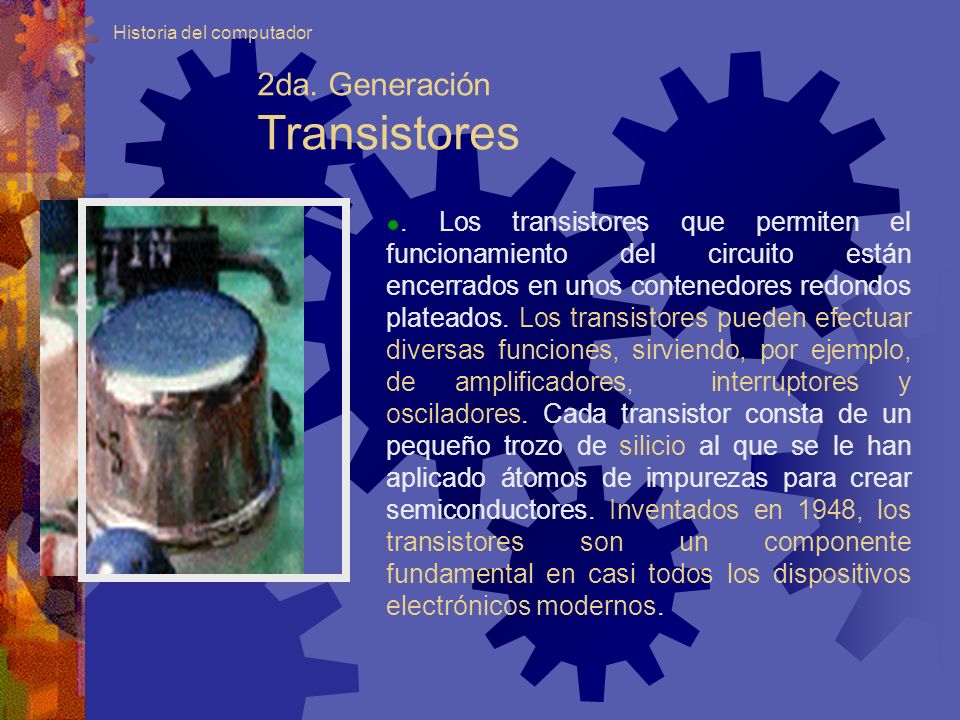

20 Historia del computador 2da. Generación Transistores . Los transistores que permiten el funcionamiento del circuito están encerrados en unos contenedores redondos plateados. Los transistores pueden efectuar diversas funciones, sirviendo, por ejemplo, de amplificadores, interruptores y osciladores. Cada transistor consta de un pequeño trozo de silicio al que se le han aplicado átomos de impurezas para crear semiconductores. Inventados en 1948, los transistores son un componente fundamental en casi todos los dispositivos electrónicos modernos.

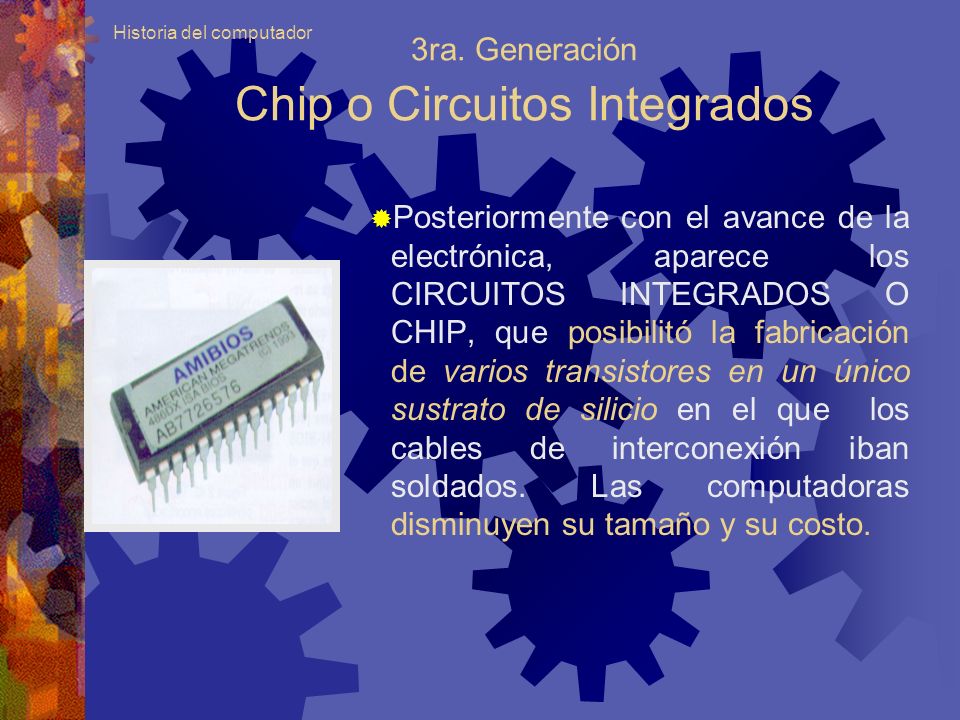

21 Historia del computador 3ra. Generación Chip o Circuitos Integrados  Posteriormente con el avance de la electrónica, aparece los CIRCUITOS INTEGRADOS O CHIP, que posibilitó la fabricación de varios transistores en un único sustrato de silicio en el que los cables de interconexión iban soldados. Las computadoras disminuyen su tamaño y su costo.

22 Hardware Dispositivos electrónicos interconectados que se usan para la entrada, procesamiento y salida de datos/información. En otras palabras, el hardware es todo lo que se puede tocar y se puede … … pero no se debe hacer !!

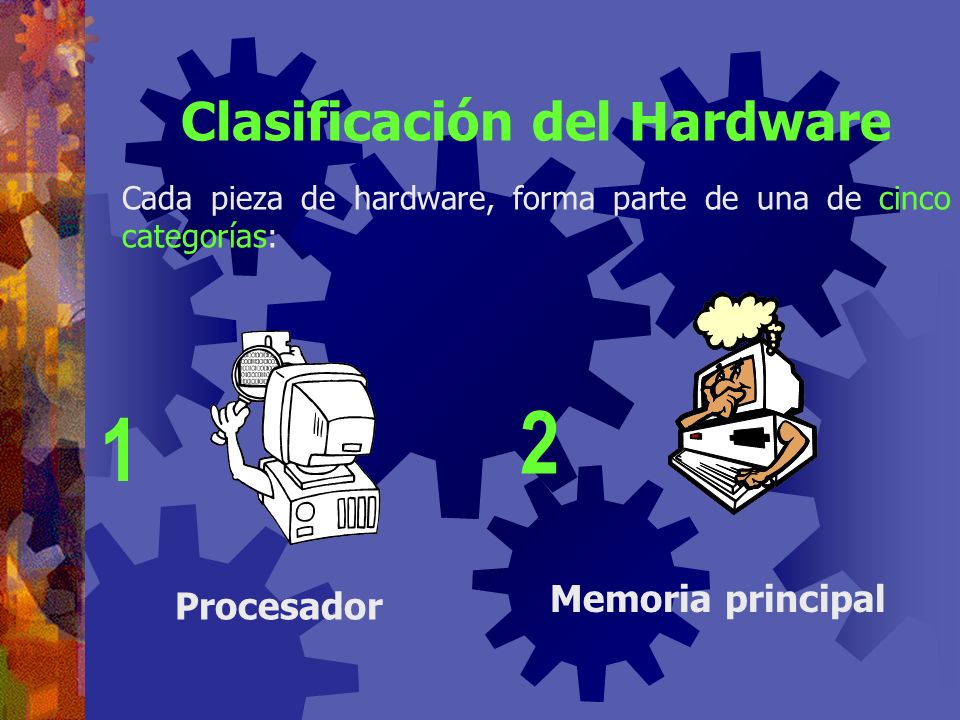

23 Clasificación del Hardware Cada pieza de hardware, forma parte de una de cinco categorías: Procesador Memoria principal 1 2

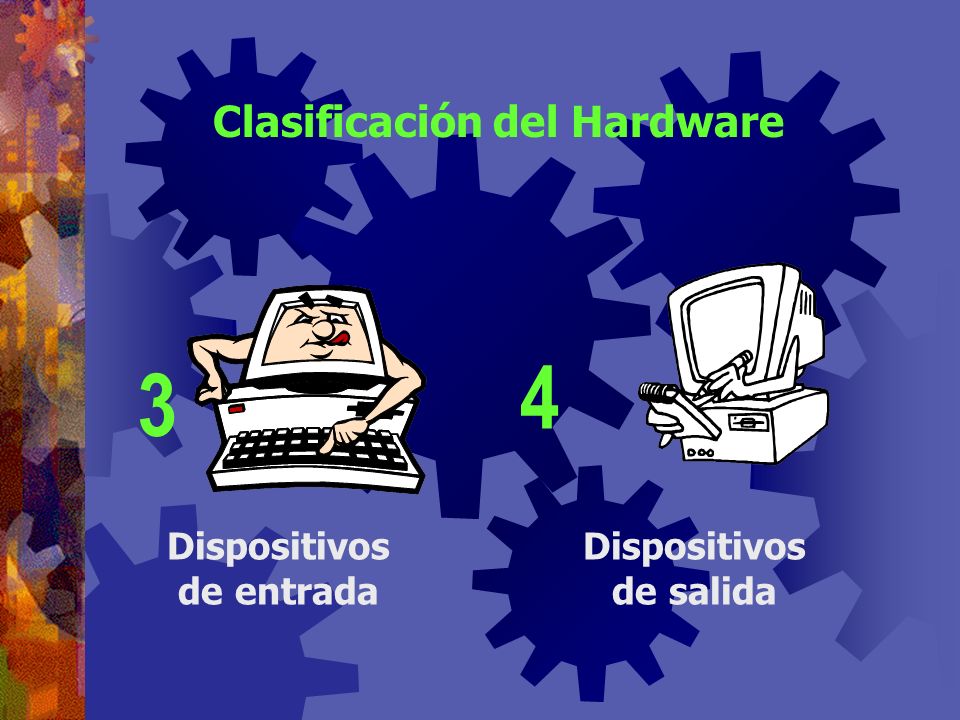

24 Clasificación del Hardware Dispositivos de entrada Dispositivos de salida 3 4

25 Clasificación del Hardware Dispositivos de almacenamiento secundario 5

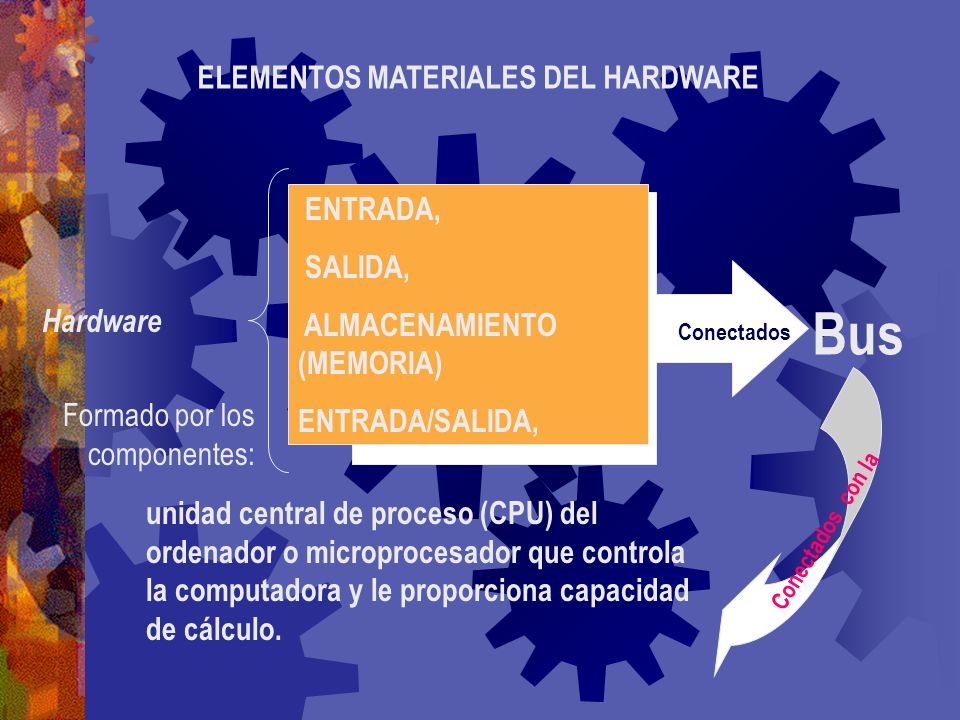

26 Hardware ENTRADA, SALIDA, ALMACENAMIENTO (MEMORIA) ENTRADA/SALIDA, Conectados unidad central de proceso (CPU) del ordenador o microprocesador que controla la computadora y le proporciona capacidad de cálculo. Formado por los componentes: Conectados con la Bus ELEMENTOS MATERIALES DEL HARDWARE

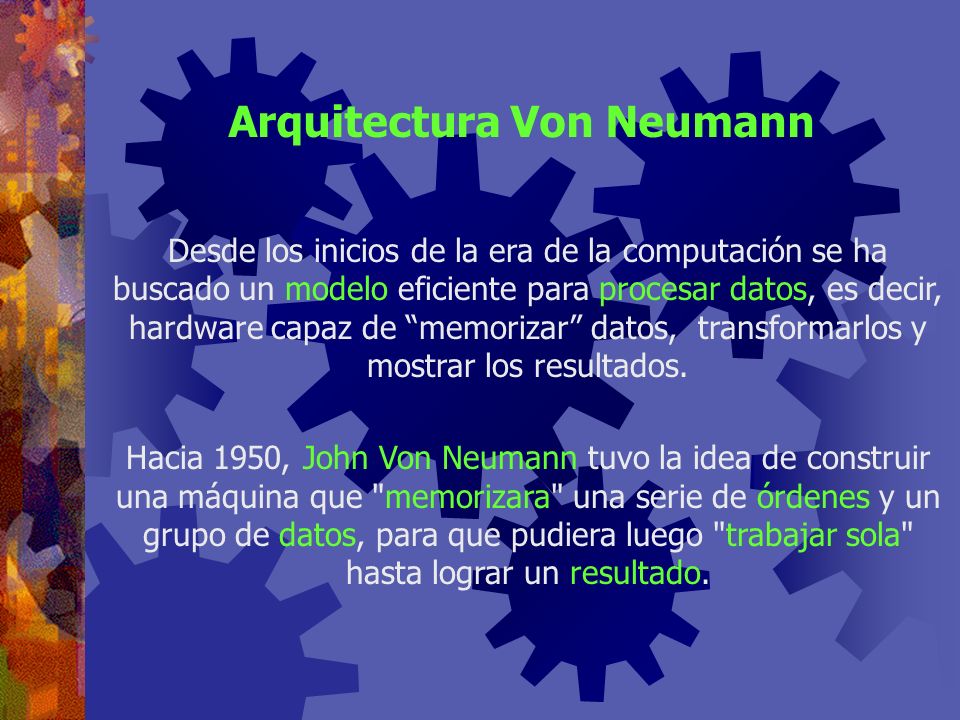

27 Desde los inicios de la era de la computación se ha buscado un modelo eficiente para procesar datos, es decir, hardware capaz de “memorizar” datos, transformarlos y mostrar los resultados. Hacia 1950, John Von Neumann tuvo la idea de construir una máquina que "memorizara" una serie de órdenes y un grupo de datos, para que pudiera luego "trabajar sola" hasta lograr un resultado. Arquitectura Von Neumann

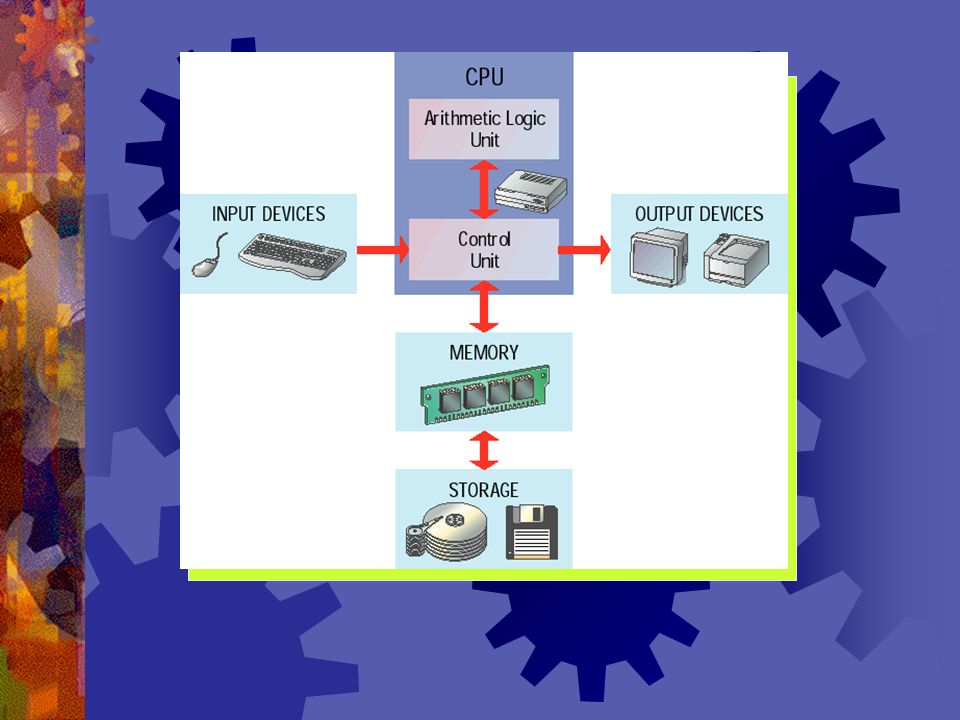

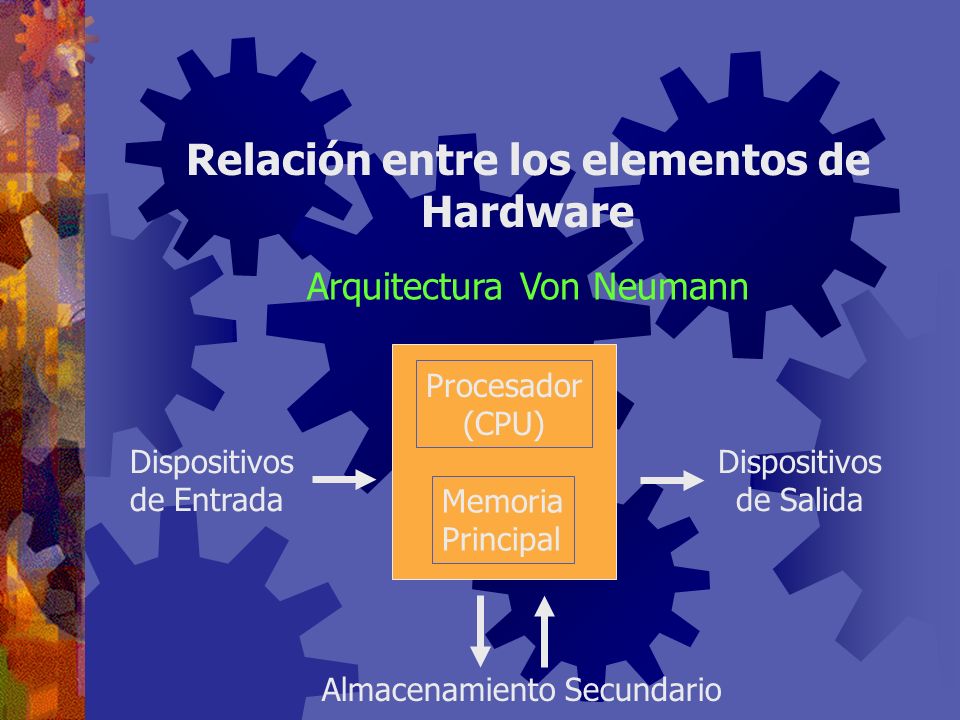

28 Relación entre los elementos de Hardware Dispositivos de Entrada Dispositivos de Salida Almacenamiento Secundario Procesador (CPU) Memoria Principal Arquitectura Von Neumann

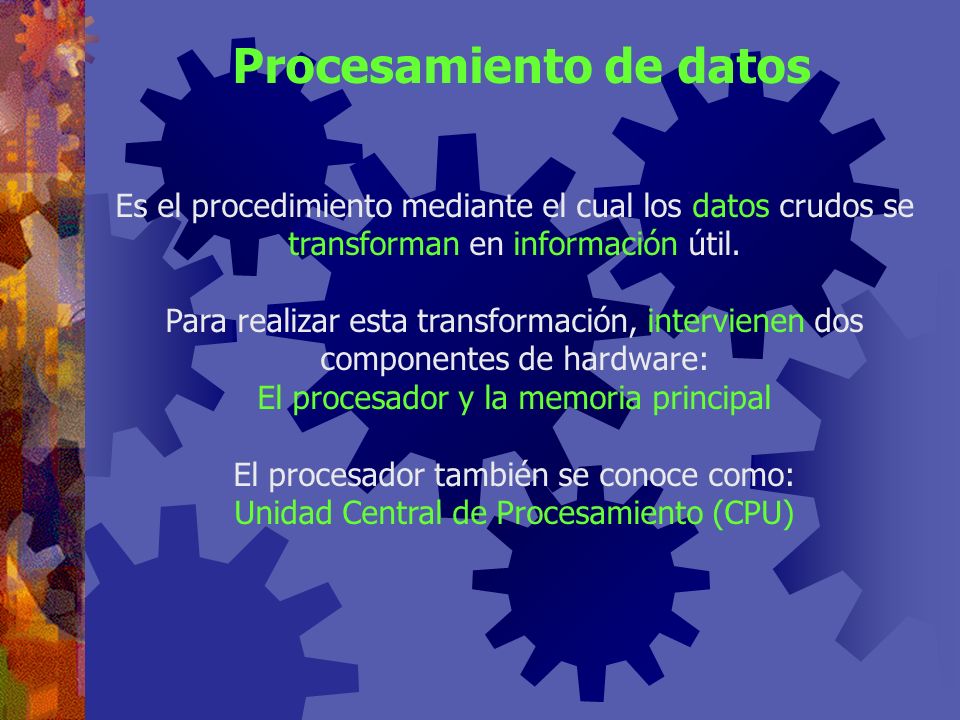

29 Es el procedimiento mediante el cual los datos crudos se transforman en información útil. Para realizar esta transformación, intervienen dos componentes de hardware: El procesador y la memoria principal El procesador también se conoce como: Unidad Central de Procesamiento (CPU) Procesamiento de datos

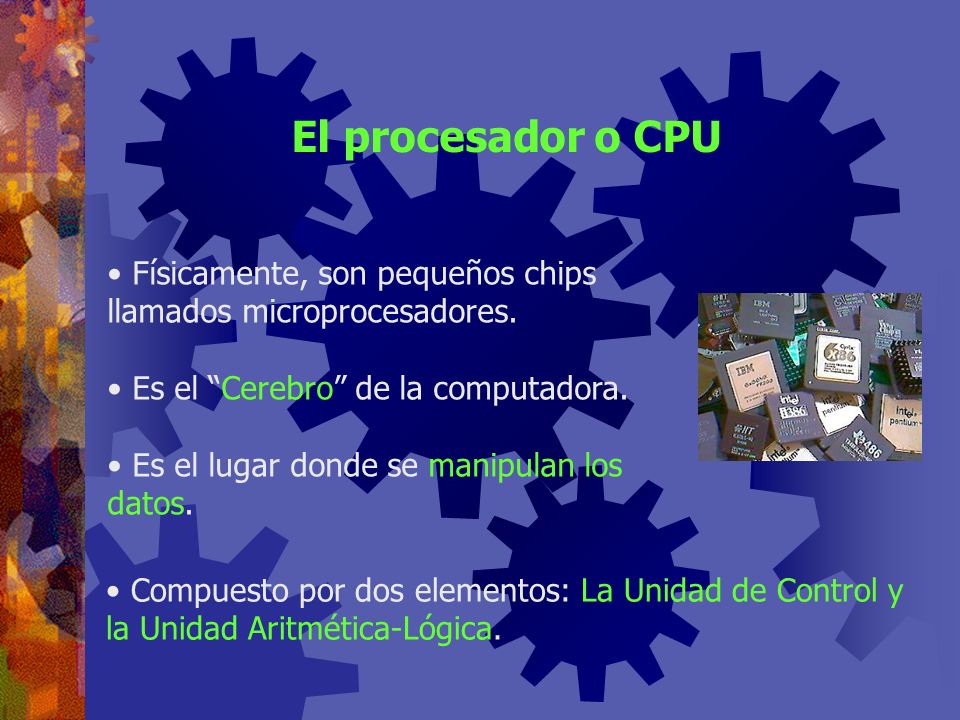

30 Físicamente, son pequeños chips llamados microprocesadores. Es el “Cerebro” de la computadora. Es el lugar donde se manipulan los datos. El procesador o CPU Compuesto por dos elementos: La Unidad de Control y la Unidad Aritmética-Lógica.

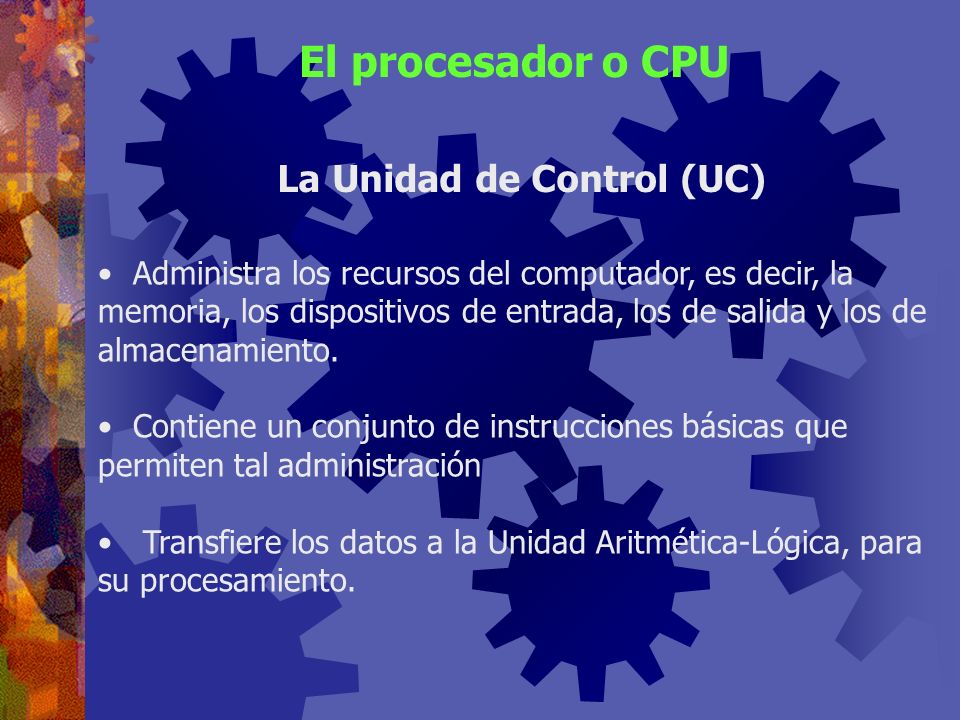

31 Administra los recursos del computador, es decir, la memoria, los dispositivos de entrada, los de salida y los de almacenamiento. Contiene un conjunto de instrucciones básicas que permiten tal administración Transfiere los datos a la Unidad Aritmética-Lógica, para su procesamiento. El procesador o CPU La Unidad de Control (UC)

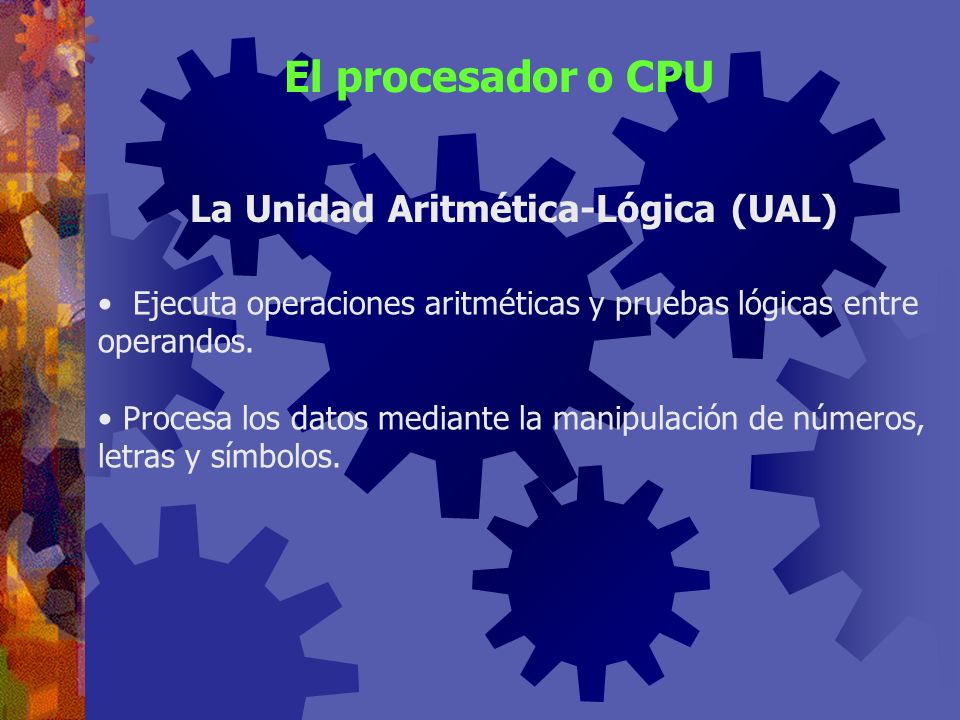

32 Ejecuta operaciones aritméticas y pruebas lógicas entre operandos. Procesa los datos mediante la manipulación de números, letras y símbolos. El procesador o CPU La Unidad Aritmética-Lógica (UAL)

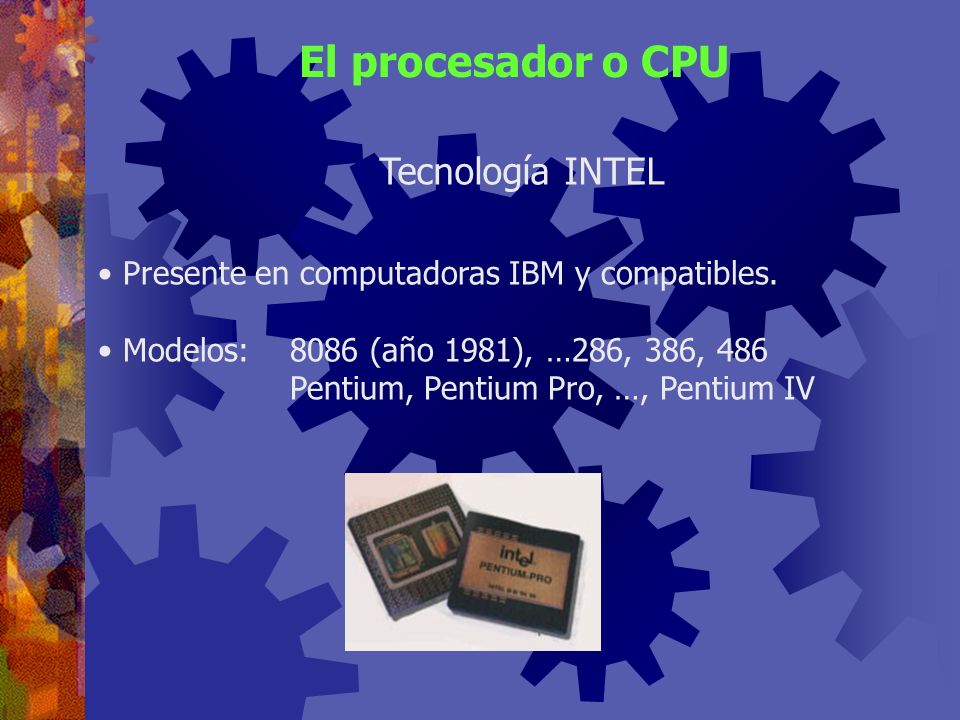

33 Presente en computadoras IBM y compatibles. Modelos:8086 (año 1981), …286, 386, 486 Pentium, Pentium Pro, …, Pentium IV El procesador o CPU Tecnología INTEL

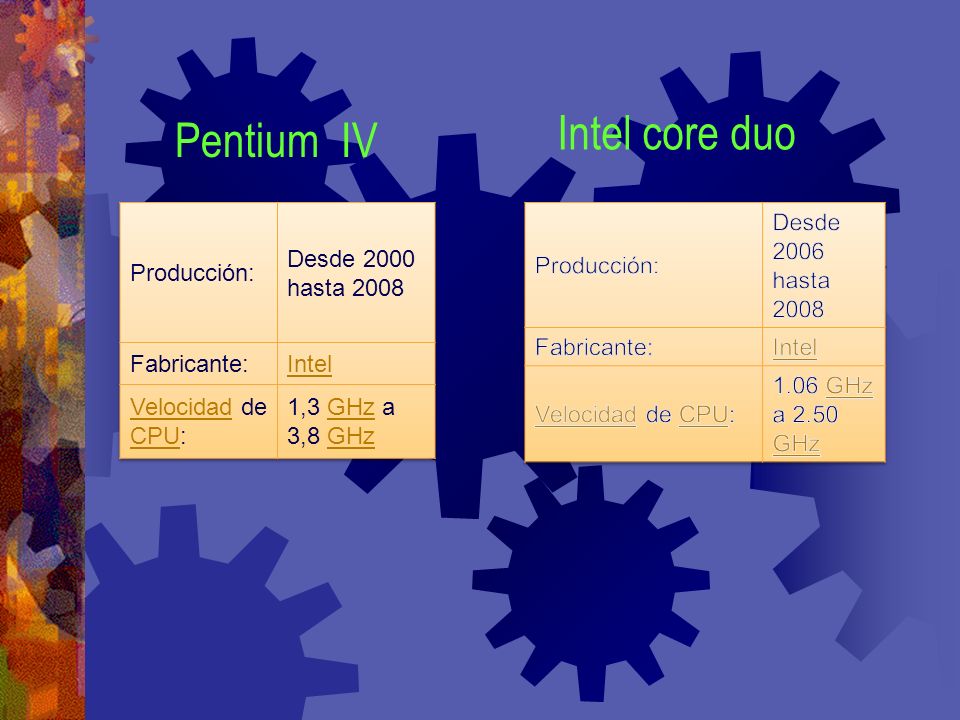

34 Intel core duo Pentium IV

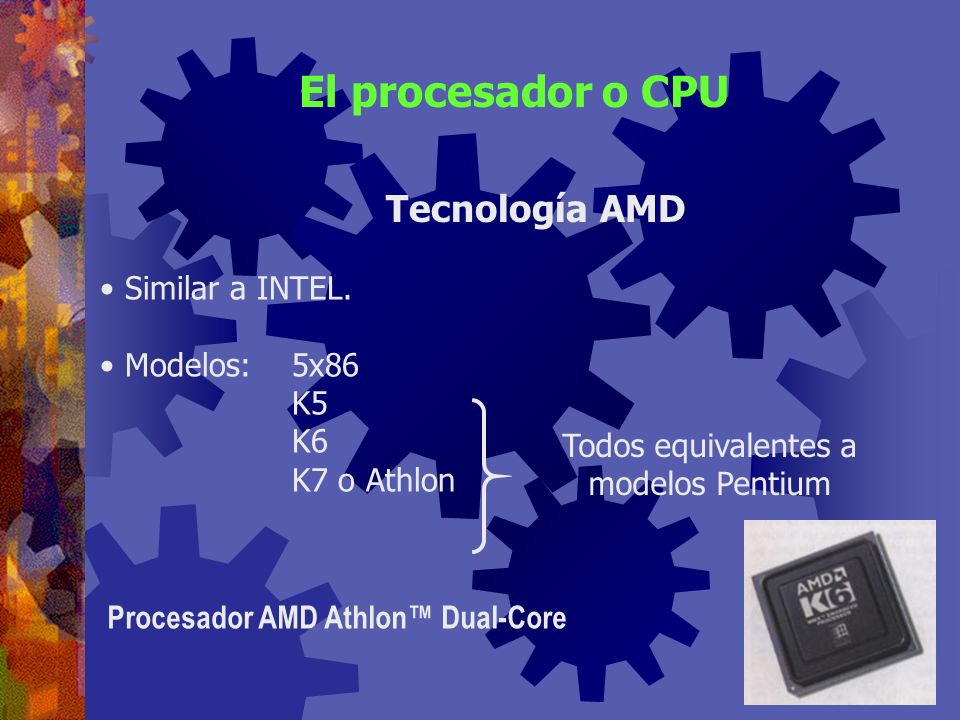

35 Similar a INTEL. Modelos:5x86 K5 K6 K7 o Athlon El procesador o CPU Tecnología AMD Todos equivalentes a modelos Pentium Procesador AMD Athlon™ Dual-Core

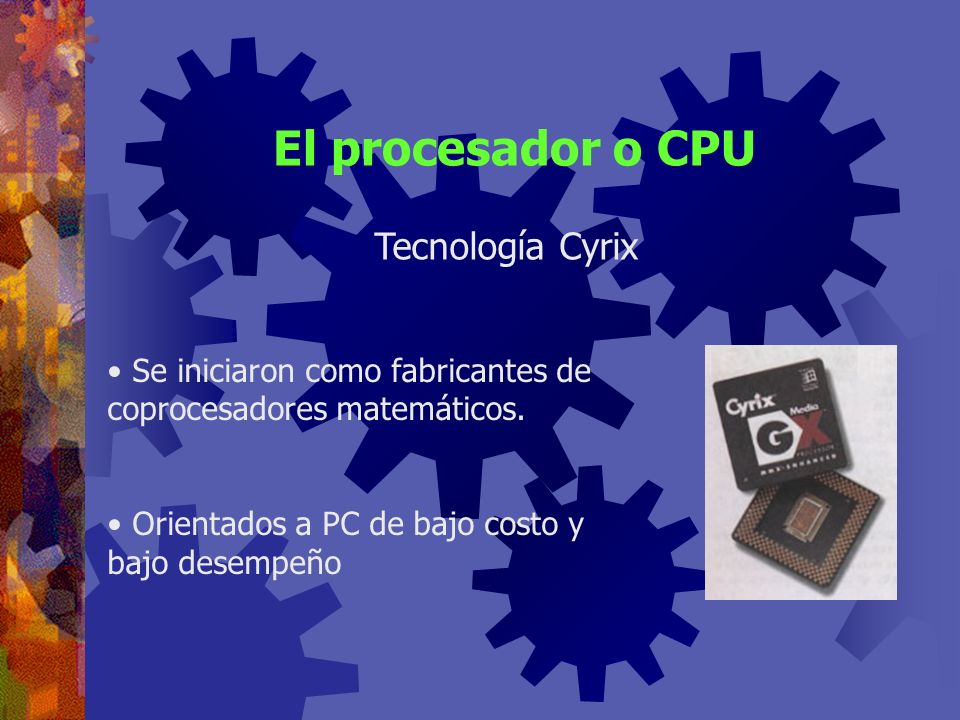

36 Se iniciaron como fabricantes de coprocesadores matemáticos. Orientados a PC de bajo costo y bajo desempeño El procesador o CPU Tecnología Cyrix

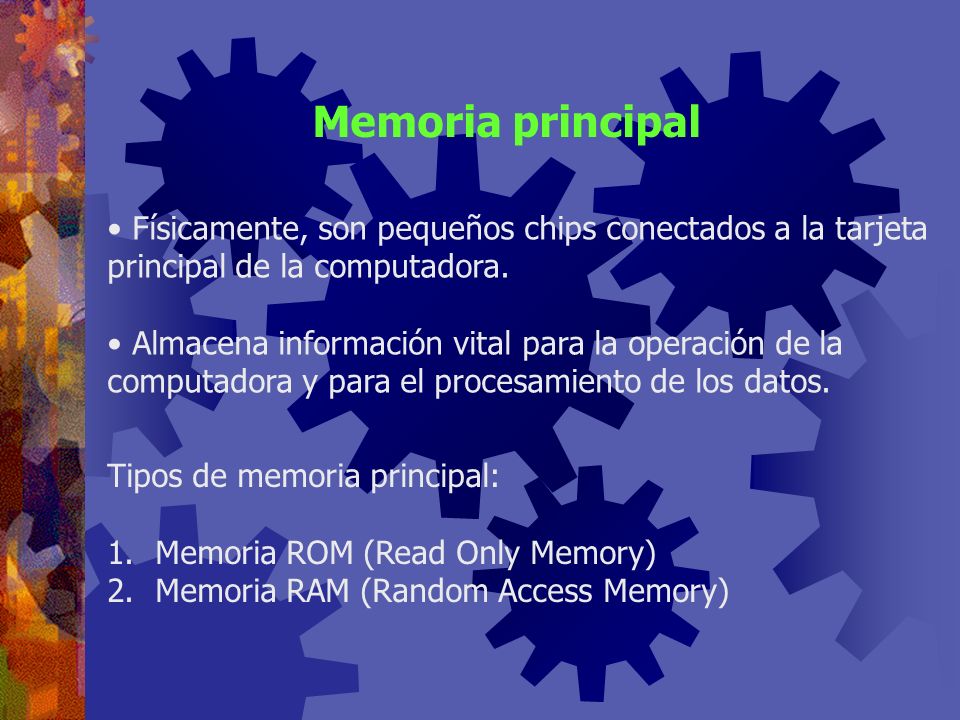

37 Físicamente, son pequeños chips conectados a la tarjeta principal de la computadora. Almacena información vital para la operación de la computadora y para el procesamiento de los datos. Memoria principal Tipos de memoria principal: 1.Memoria ROM (Read Only Memory) 2.Memoria RAM (Random Access Memory)

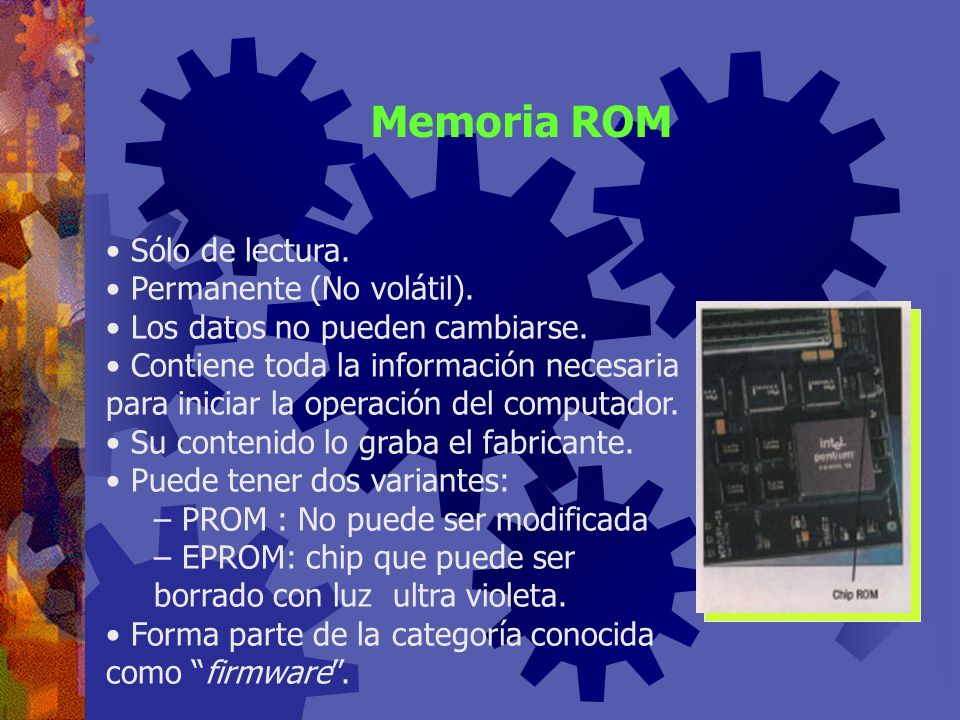

38 Sólo de lectura. Permanente (No volátil). Los datos no pueden cambiarse. Contiene toda la información necesaria para iniciar la operación del computador. Su contenido lo graba el fabricante. Puede tener dos variantes: – PROM : No puede ser modificada – EPROM: chip que puede ser borrado con luz ultra violeta. Forma parte de la categoría conocida como “firmware”. Memoria ROM

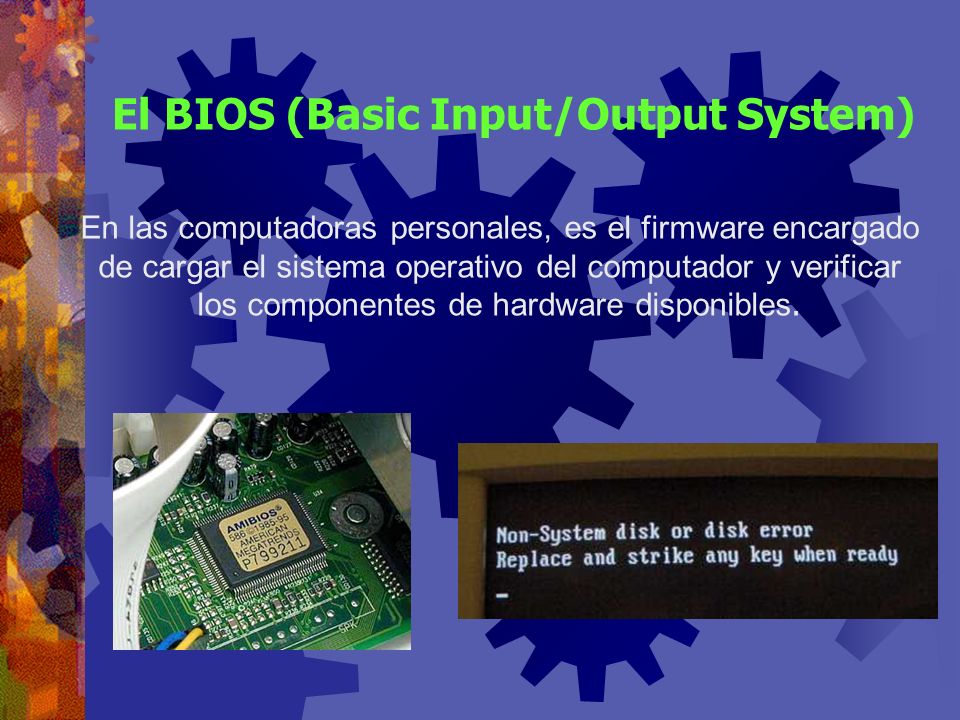

39 En las computadoras personales, es el firmware encargado de cargar el sistema operativo del computador y verificar los componentes de hardware disponibles. El BIOS (Basic Input/Output System)

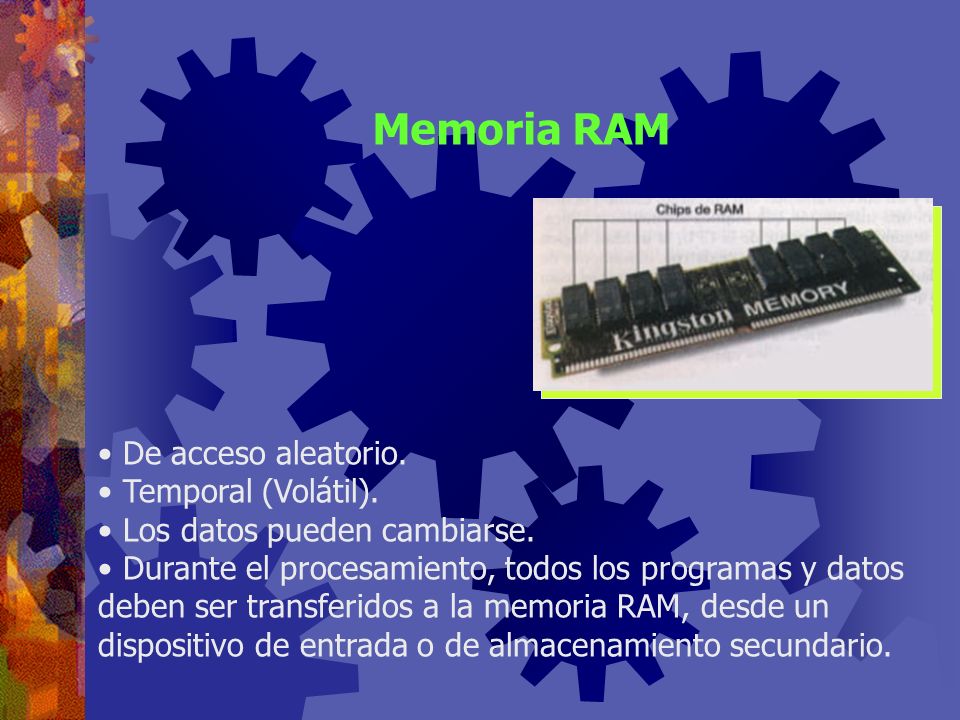

40 De acceso aleatorio. Temporal (Volátil). Los datos pueden cambiarse. Durante el procesamiento, todos los programas y datos deben ser transferidos a la memoria RAM, desde un dispositivo de entrada o de almacenamiento secundario. Memoria RAM

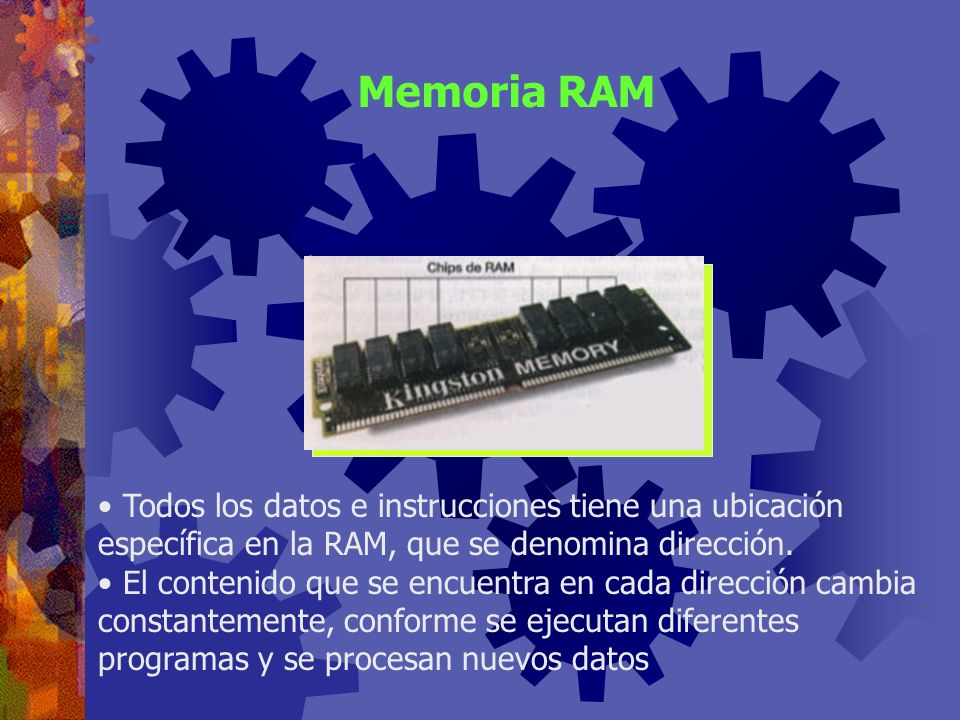

41 Todos los datos e instrucciones tiene una ubicación específica en la RAM, que se denomina dirección. El contenido que se encuentra en cada dirección cambia constantemente, conforme se ejecutan diferentes programas y se procesan nuevos datos Memoria RAM

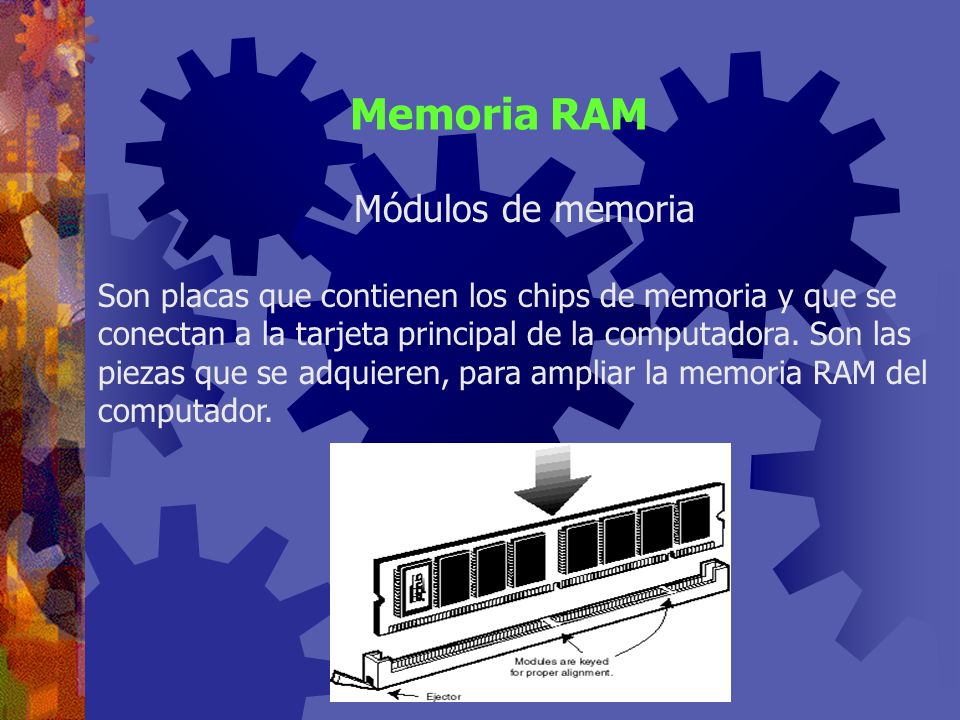

42 Son placas que contienen los chips de memoria y que se conectan a la tarjeta principal de la computadora. Son las piezas que se adquieren, para ampliar la memoria RAM del computador. Memoria RAM Módulos de memoria

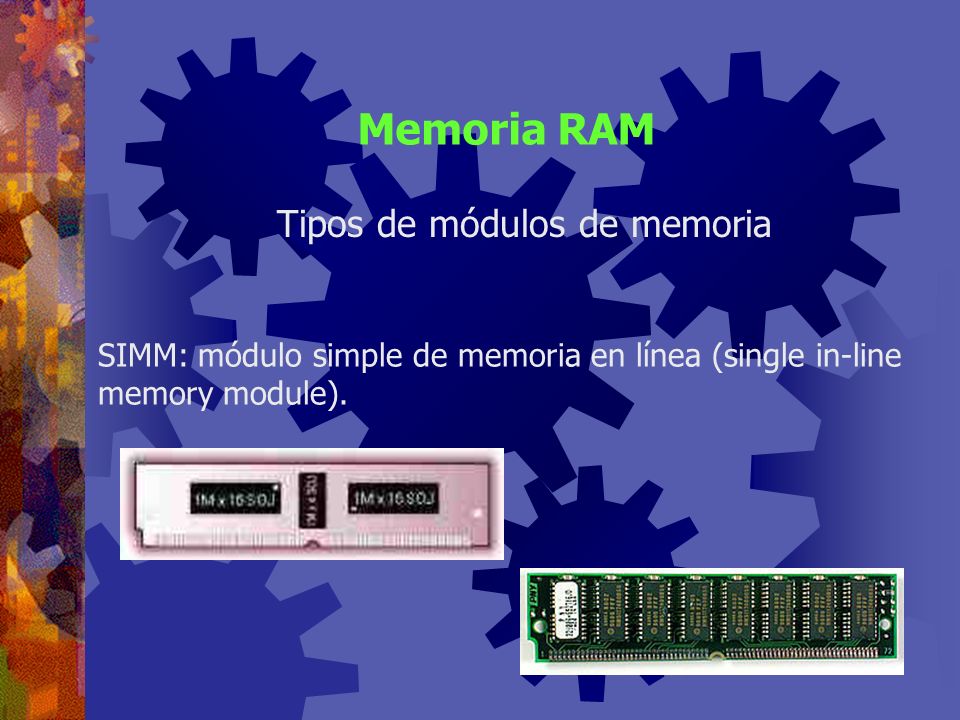

43 SIMM: módulo simple de memoria en línea (single in-line memory module). Memoria RAM Tipos de módulos de memoria

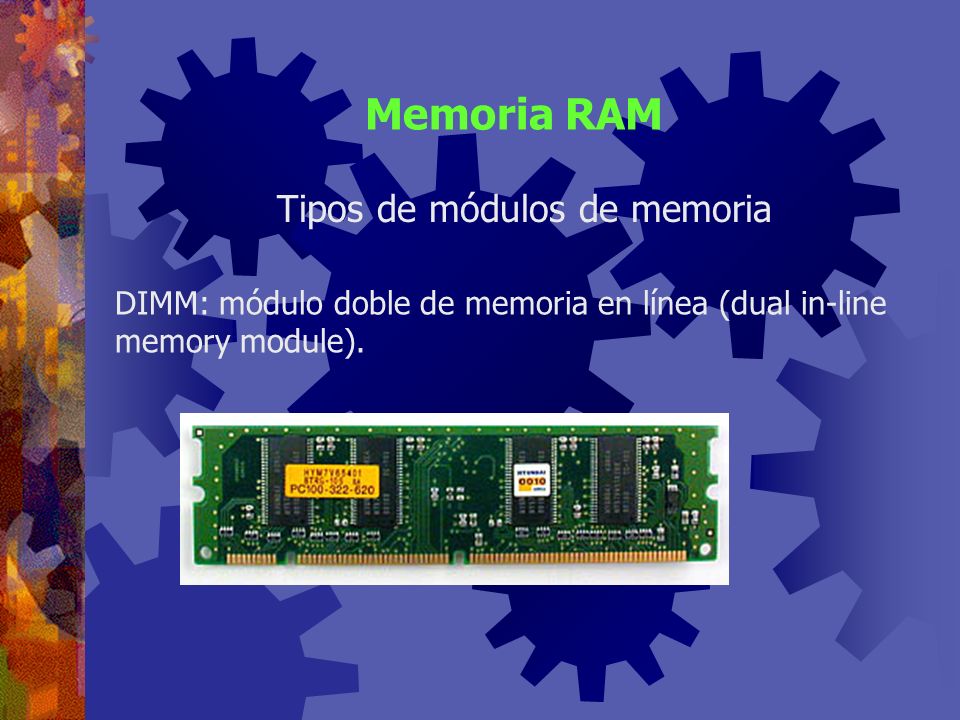

44 DIMM: módulo doble de memoria en línea (dual in-line memory module). Memoria RAM Tipos de módulos de memoria

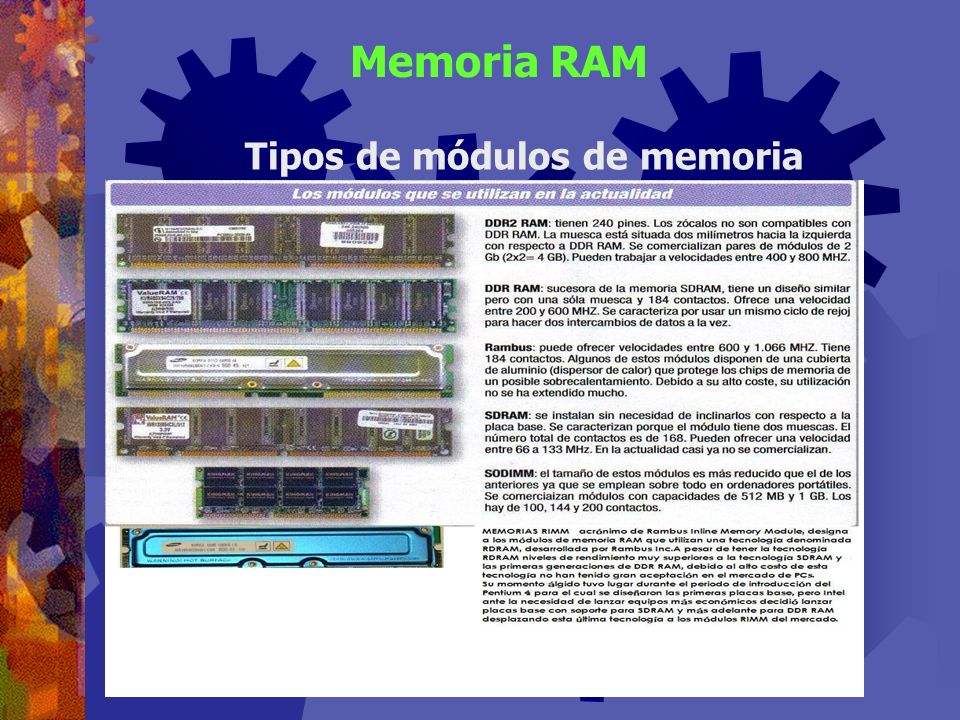

45 Memoria RAM Tipos de módulos de memoria

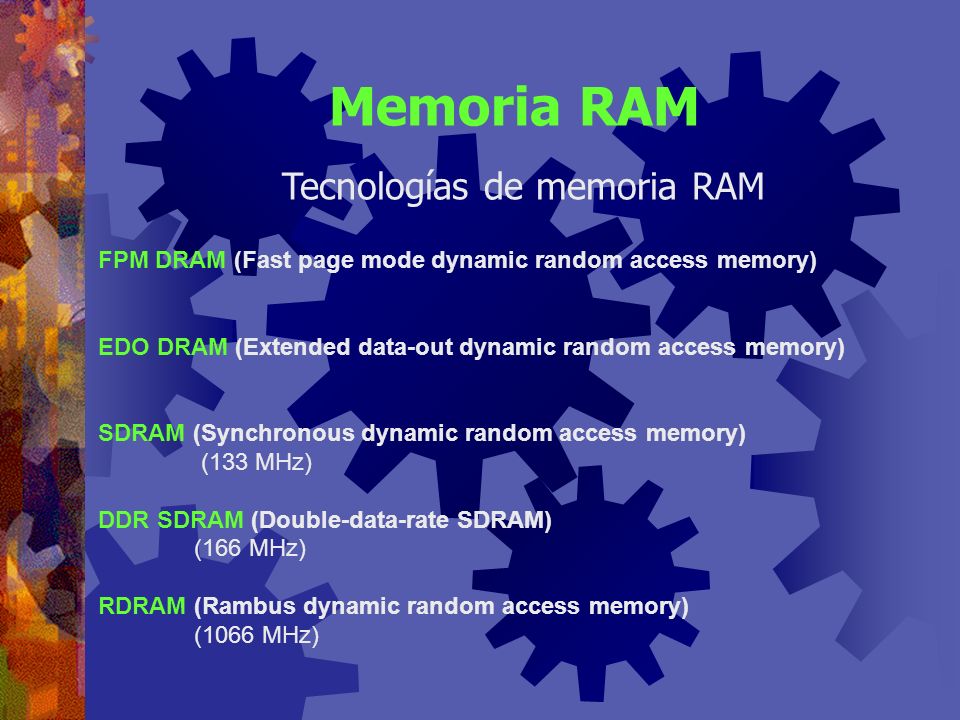

46 Memoria RAM Tecnologías de memoria RAM FPM DRAM (Fast page mode dynamic random access memory) EDO DRAM (Extended data-out dynamic random access memory) SDRAM (Synchronous dynamic random access memory) (133 MHz) DDR SDRAM (Double-data-rate SDRAM) (166 MHz) RDRAM (Rambus dynamic random access memory) (1066 MHz)

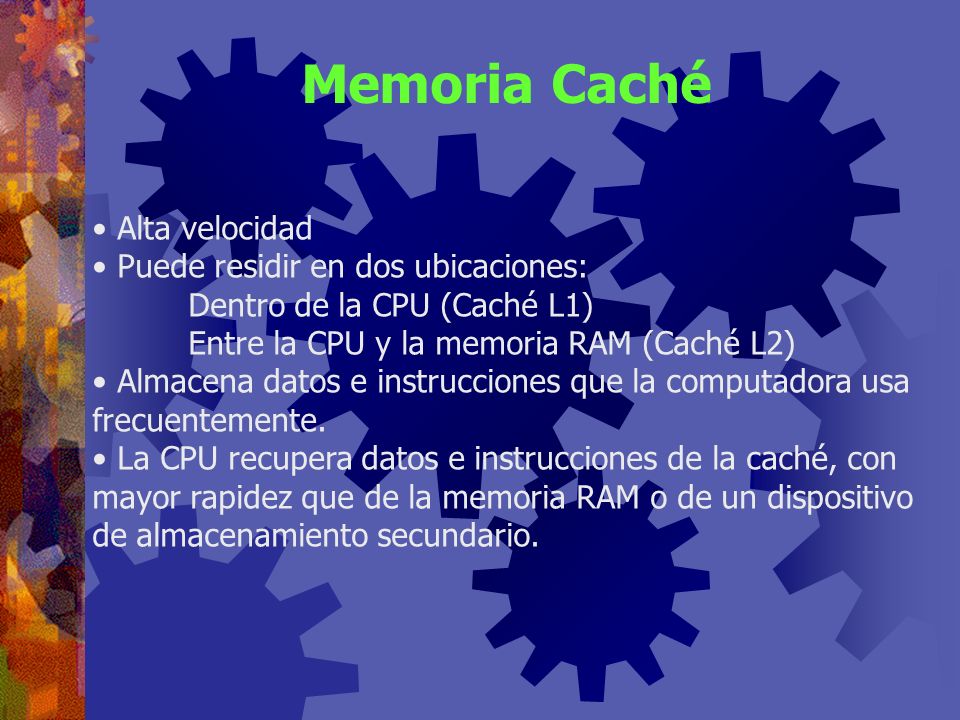

47 Alta velocidad Puede residir en dos ubicaciones: Dentro de la CPU (Caché L1) Entre la CPU y la memoria RAM (Caché L2) Almacena datos e instrucciones que la computadora usa frecuentemente. La CPU recupera datos e instrucciones de la caché, con mayor rapidez que de la memoria RAM o de un dispositivo de almacenamiento secundario. Memoria Caché

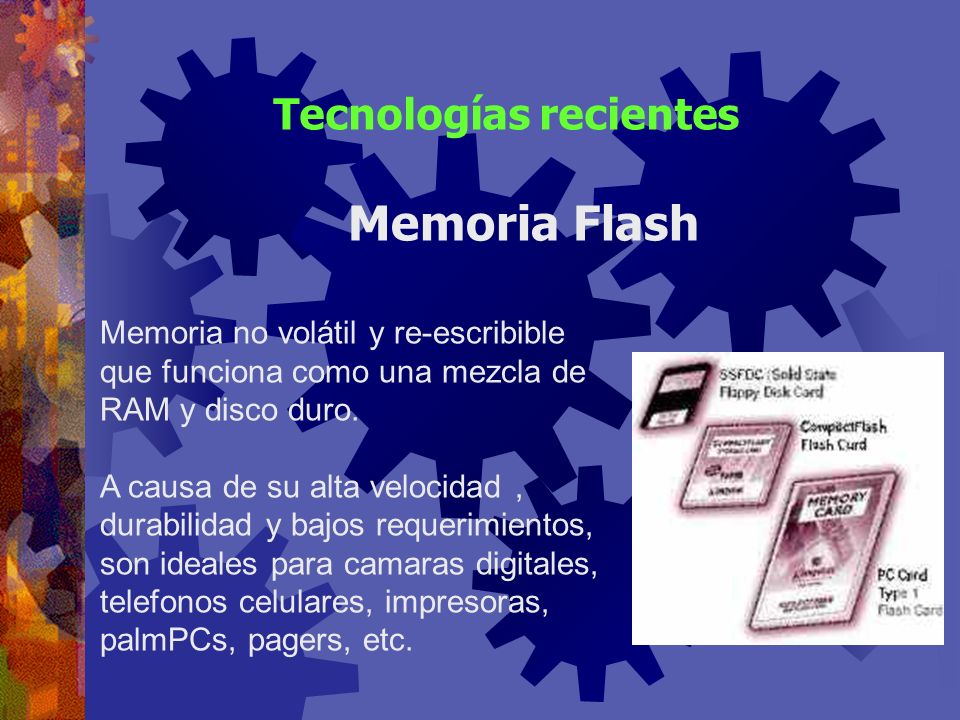

48 Tecnologías recientes Memoria Flash Memoria no volátil y re-escribible que funciona como una mezcla de RAM y disco duro. A causa de su alta velocidad, durabilidad y bajos requerimientos, son ideales para camaras digitales, telefonos celulares, impresoras, palmPCs, pagers, etc.

49

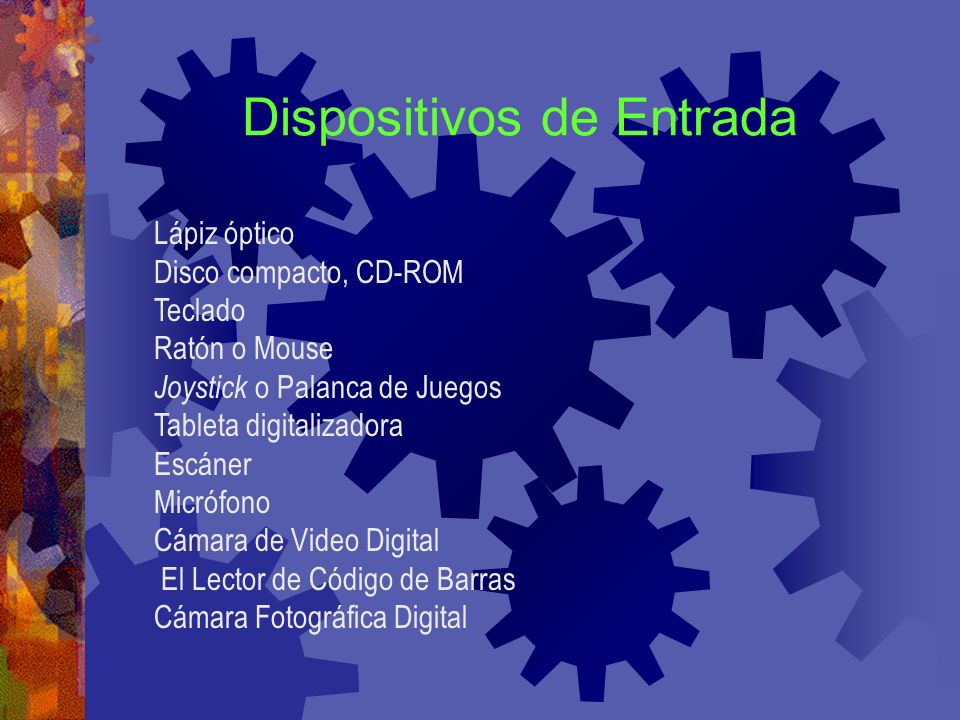

50 Dispositivos de Entrada Lápiz óptico Disco compacto, CD-ROM Teclado Ratón o Mouse Joystick o Palanca de Juegos Tableta digitalizadora Escáner Micrófono Cámara de Video Digital El Lector de Código de Barras Cámara Fotográfica Digital

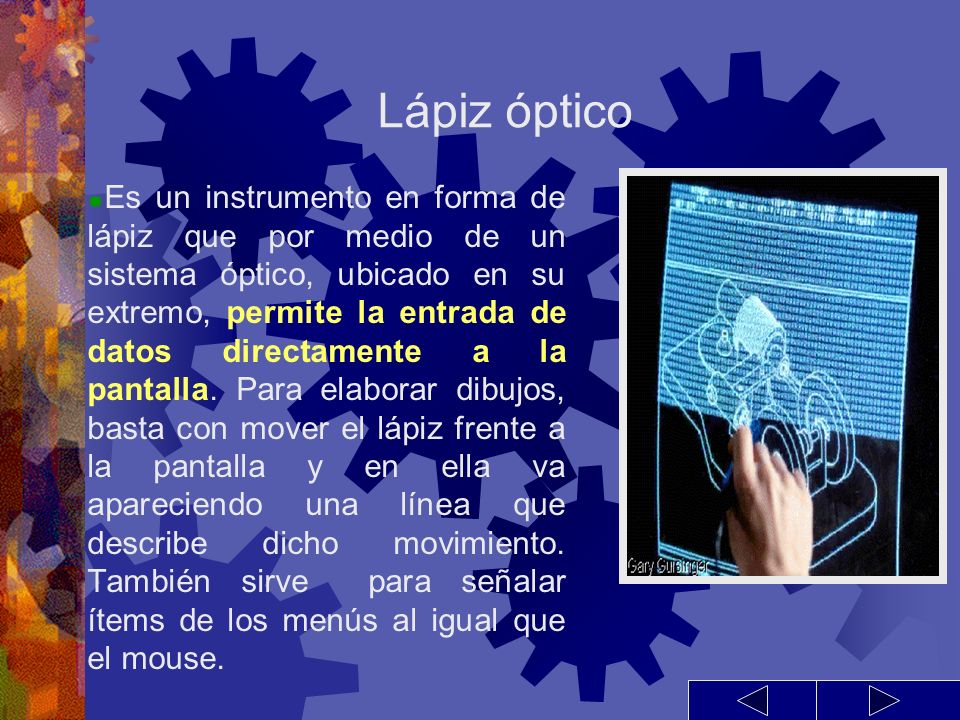

51 Lápiz óptico  Es un instrumento en forma de lápiz que por medio de un sistema óptico, ubicado en su extremo, permite la entrada de datos directamente a la pantalla. Para elaborar dibujos, basta con mover el lápiz frente a la pantalla y en ella va apareciendo una línea que describe dicho movimiento. También sirve para señalar ítems de los menús al igual que el mouse.
