Entrega TP 1 lunes 16 de abril Entrega TP 2 lunes 2 de julio. Entrega TP 3 lunes 27 de Agosto Entrega TP 4 lunes 24 de octubre.

Presentación del tema: "Entrega TP 1 lunes 16 de abril Entrega TP 2 lunes 2 de julio. Entrega TP 3 lunes 27 de Agosto Entrega TP 4 lunes 24 de octubre."— Transcripción de la presentación:

1

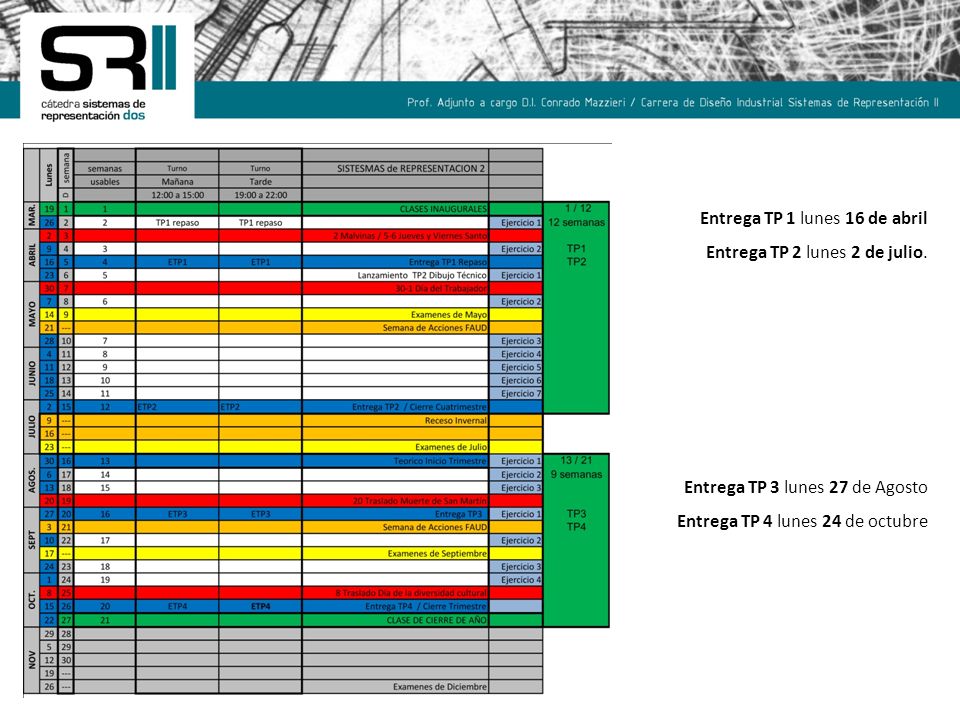

2 Entrega TP 1 lunes 16 de abril Entrega TP 2 lunes 2 de julio. Entrega TP 3 lunes 27 de Agosto Entrega TP 4 lunes 24 de octubre

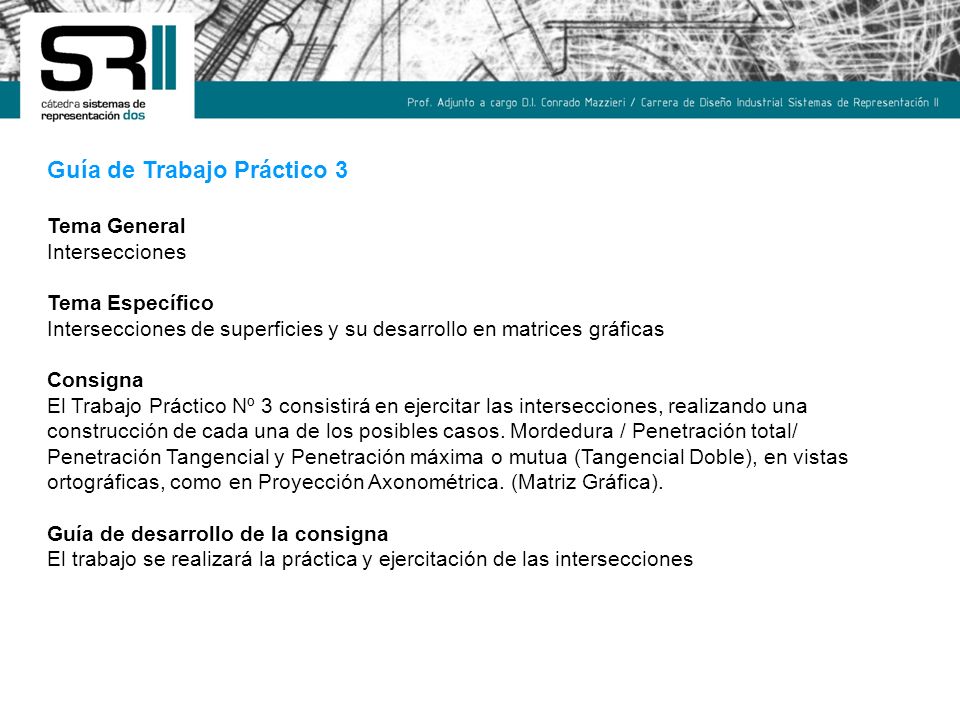

3 Guía de Trabajo Práctico 3 Tema General Intersecciones Tema Específico Intersecciones de superficies y su desarrollo en matrices gráficas Consigna El Trabajo Práctico Nº 3 consistirá en ejercitar las intersecciones, realizando una construcción de cada una de los posibles casos. Mordedura / Penetración total/ Penetración Tangencial y Penetración máxima o mutua (Tangencial Doble), en vistas ortográficas, como en Proyección Axonométrica. (Matriz Gráfica). Guía de desarrollo de la consigna El trabajo se realizará la práctica y ejercitación de las intersecciones

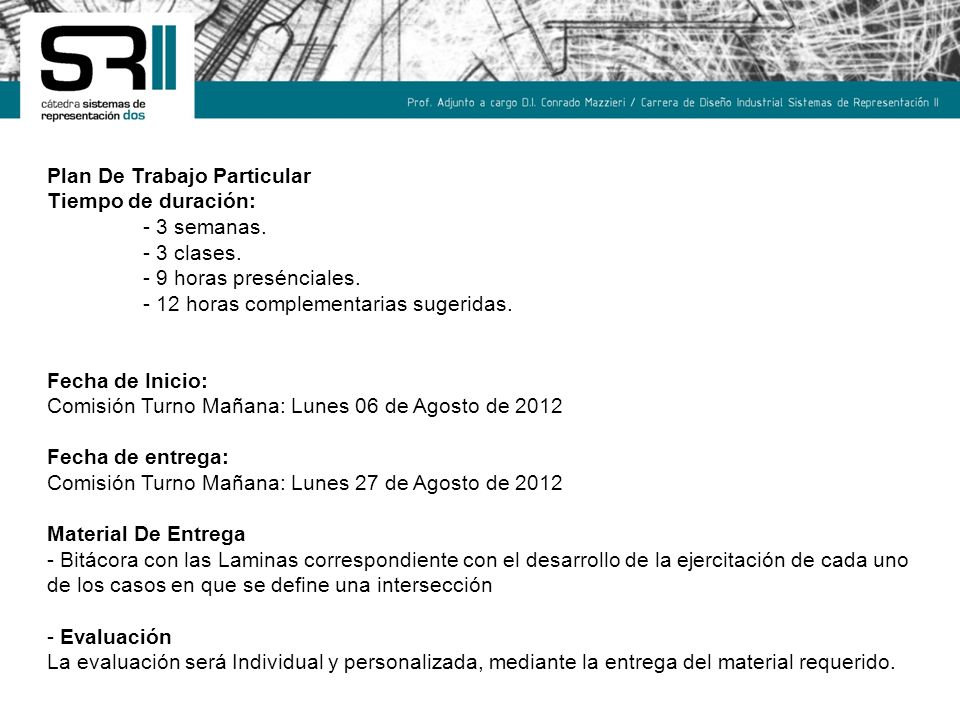

4 Plan De Trabajo Particular Tiempo de duración: - 3 semanas. - 3 clases. - 9 horas presénciales. - 12 horas complementarias sugeridas. Fecha de Inicio: Comisión Turno Mañana: Lunes 06 de Agosto de 2012 Fecha de entrega: Comisión Turno Mañana: Lunes 27 de Agosto de 2012 Material De Entrega - Bitácora con las Laminas correspondiente con el desarrollo de la ejercitación de cada uno de los casos en que se define una intersección - Evaluación La evaluación será Individual y personalizada, mediante la entrega del material requerido.

5

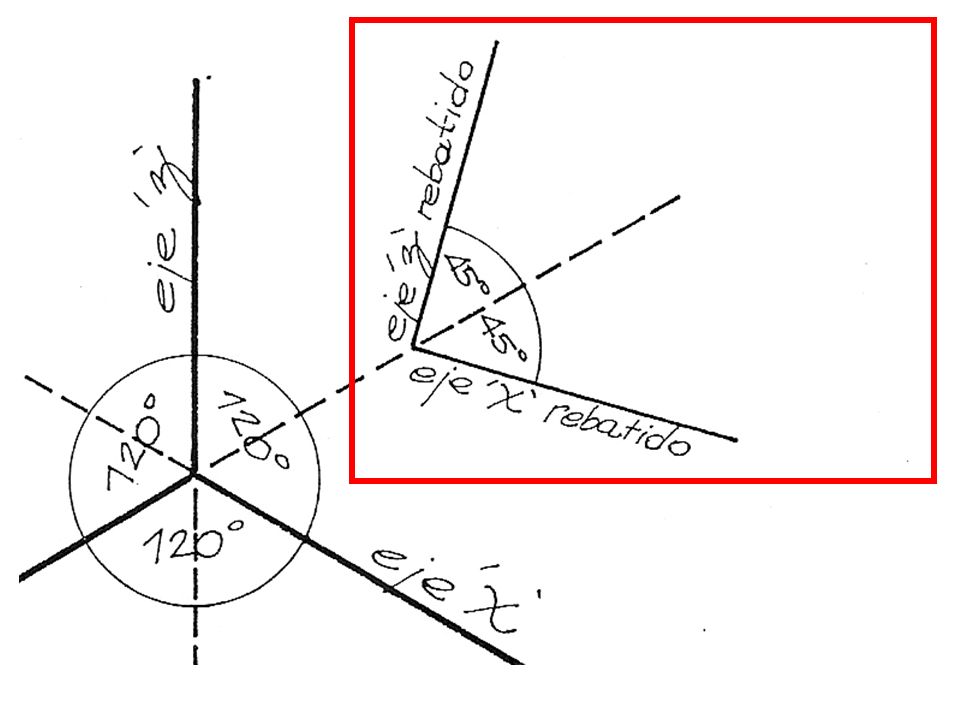

6

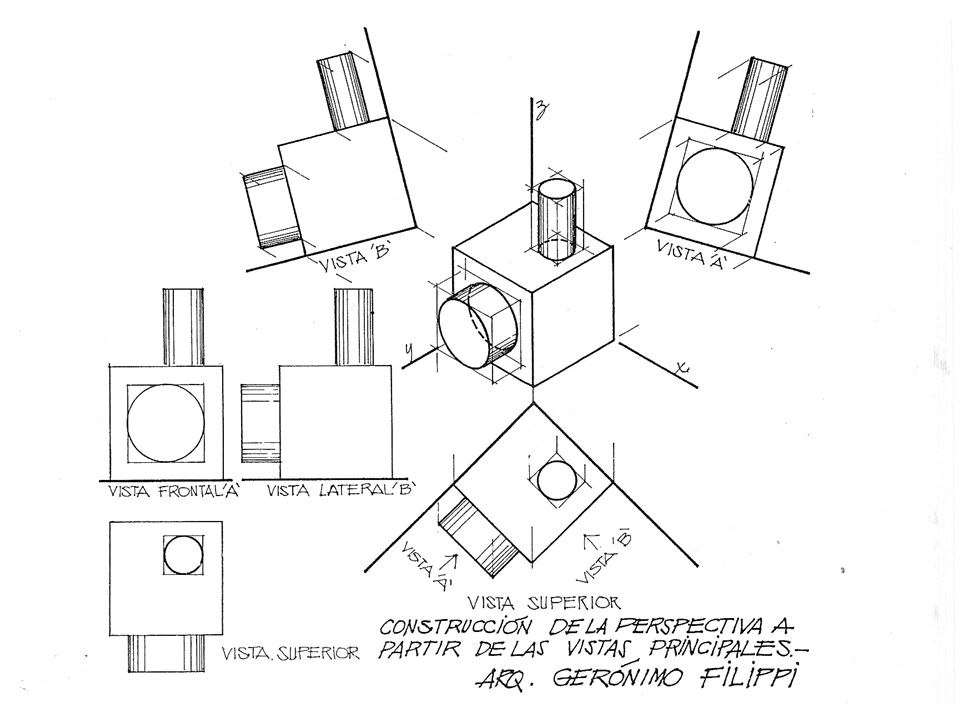

7

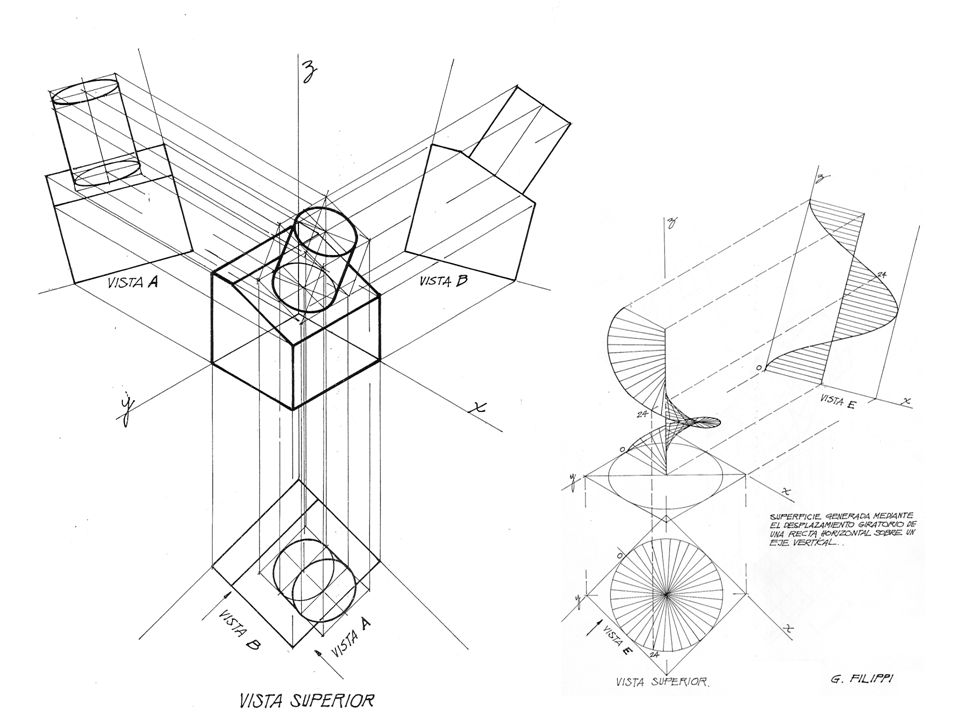

8

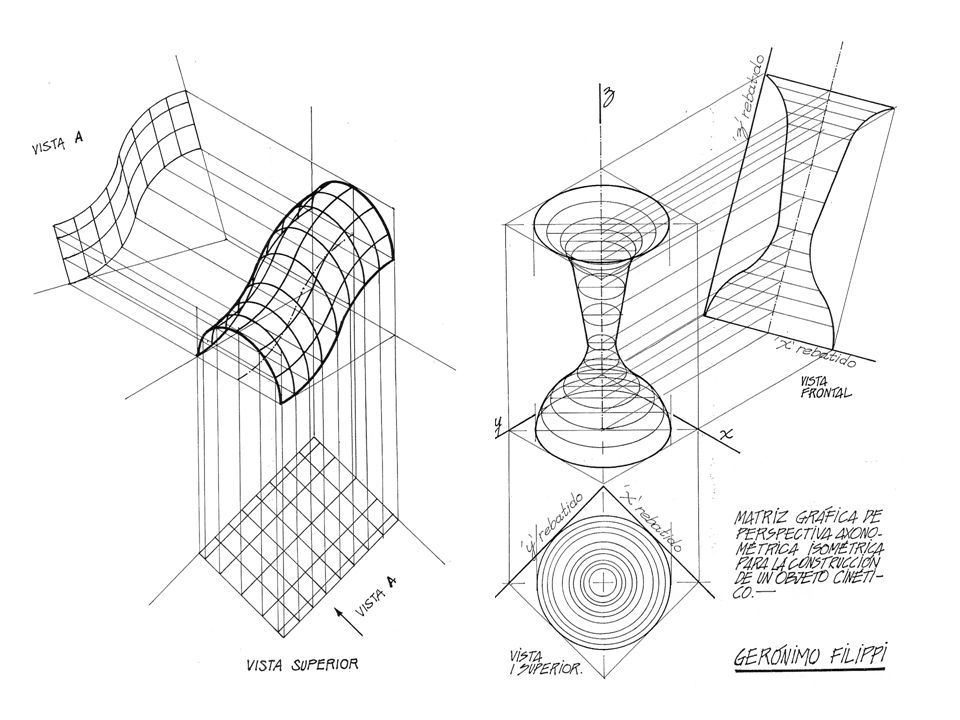

9

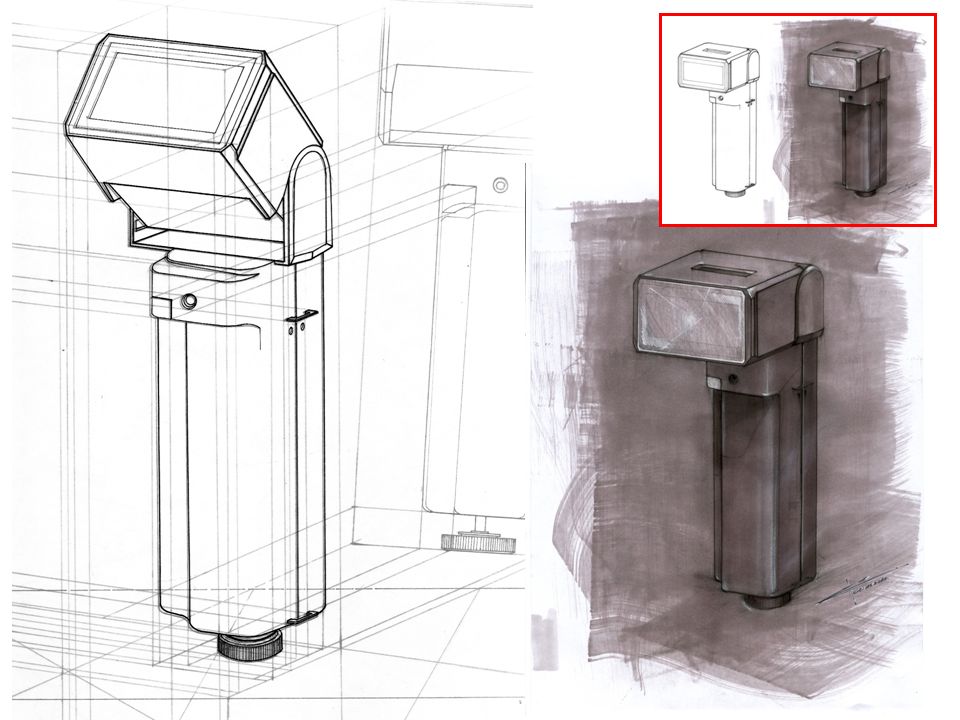

10

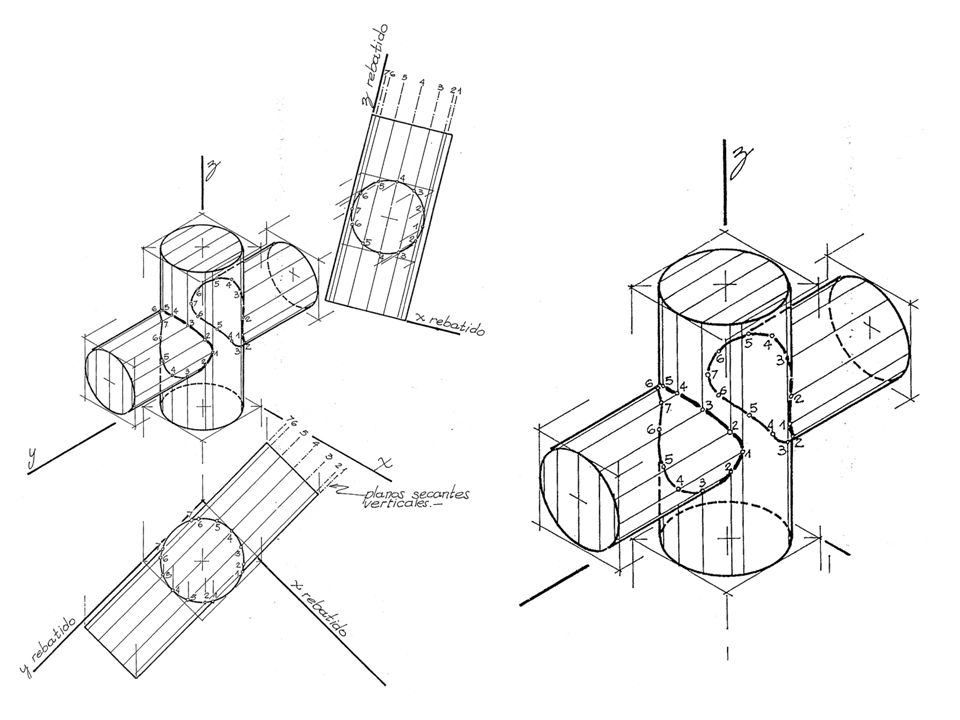

11

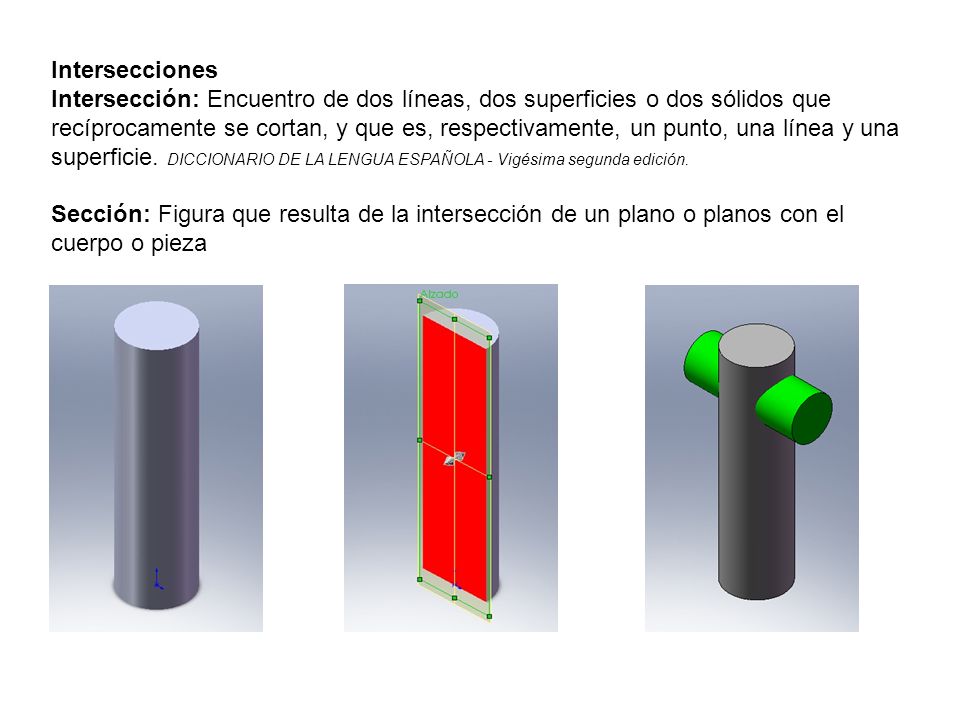

12 Intersecciones Intersección: Encuentro de dos líneas, dos superficies o dos sólidos que recíprocamente se cortan, y que es, respectivamente, un punto, una línea y una superficie. DICCIONARIO DE LA LENGUA ESPAÑOLA - Vigésima segunda edición. Sección: Figura que resulta de la intersección de un plano o planos con el cuerpo o pieza

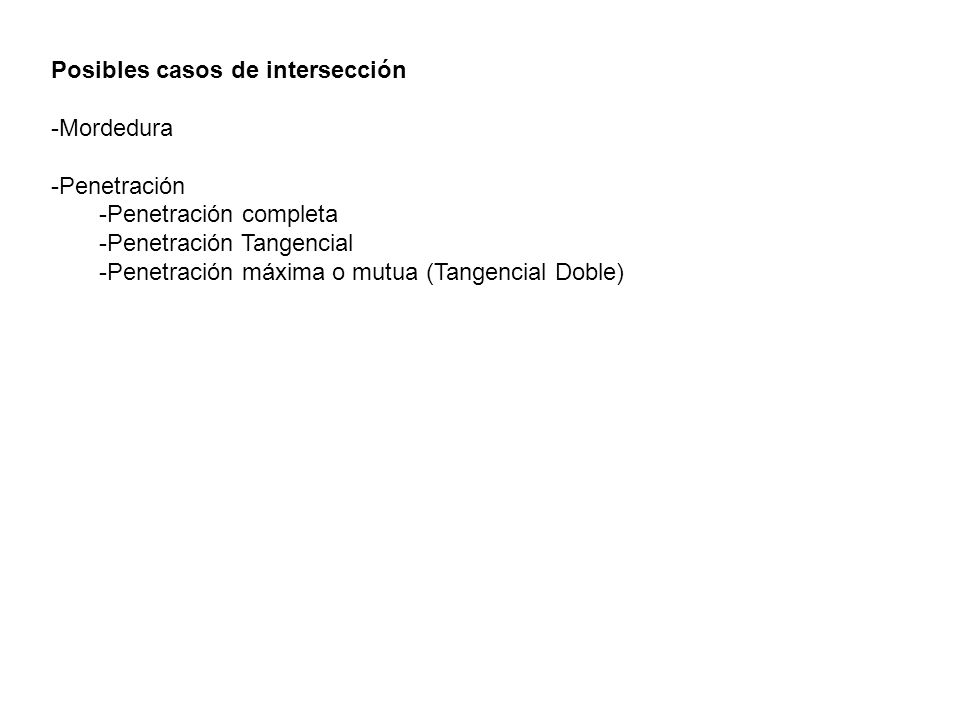

13 Posibles casos de intersección -Mordedura -Penetración -Penetración completa -Penetración Tangencial -Penetración máxima o mutua (Tangencial Doble)

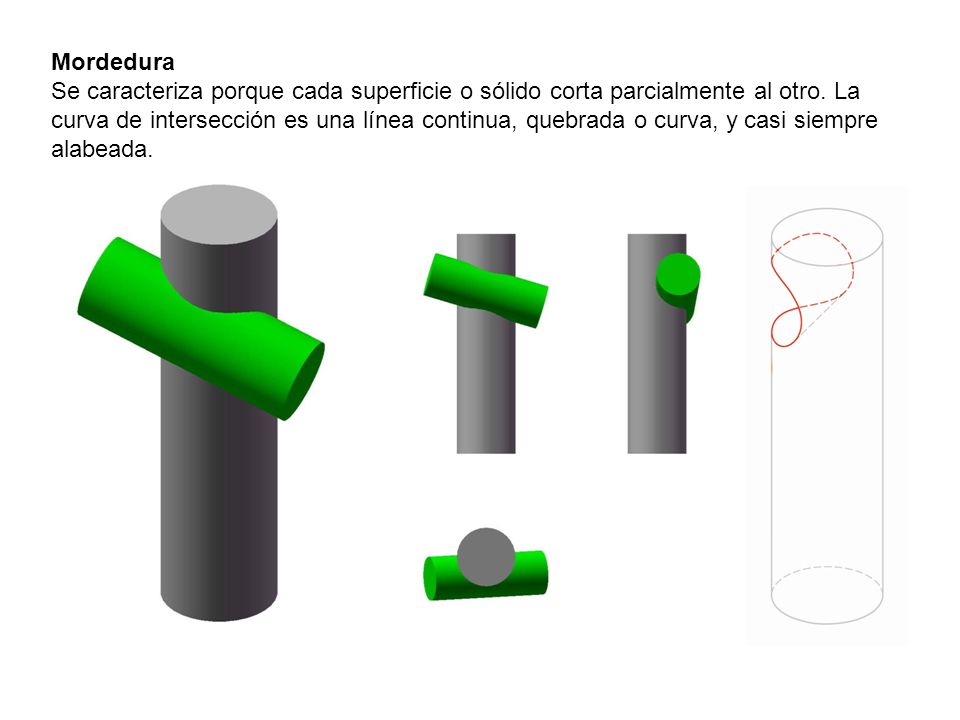

14 Mordedura Se caracteriza porque cada superficie o sólido corta parcialmente al otro. La curva de intersección es una línea continua, quebrada o curva, y casi siempre alabeada.

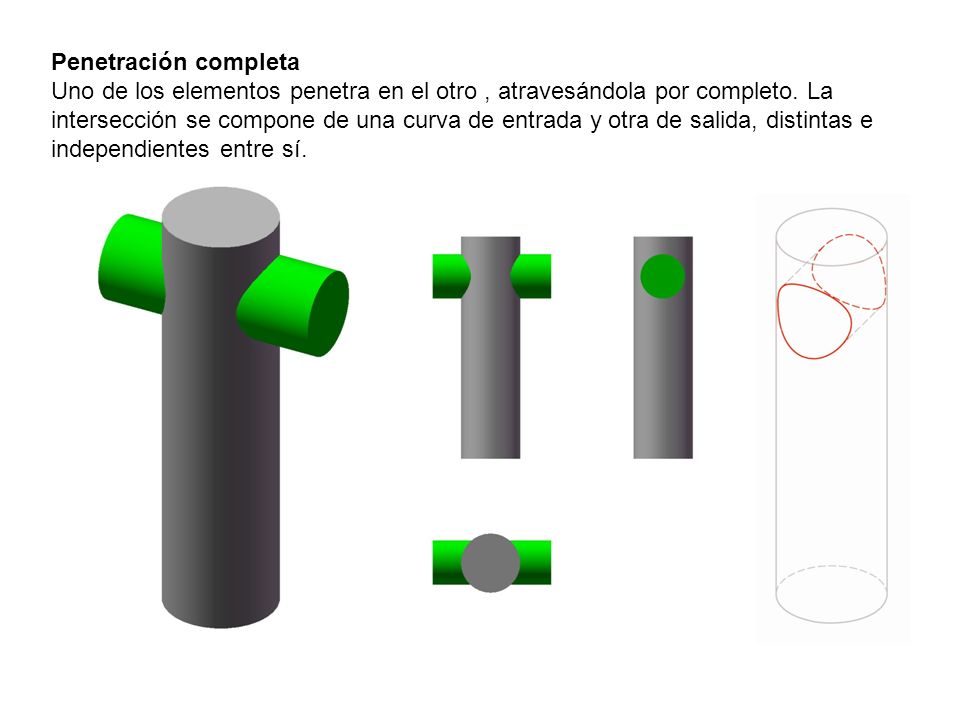

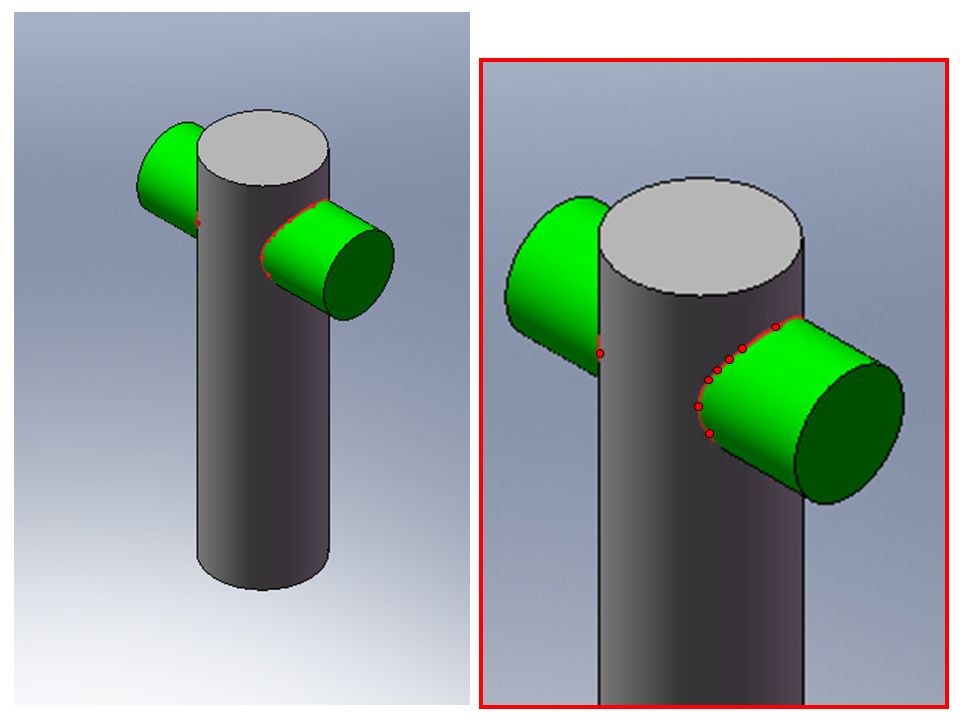

15 Penetración completa Uno de los elementos penetra en el otro, atravesándola por completo. La intersección se compone de una curva de entrada y otra de salida, distintas e independientes entre sí.

16 Penetración Tangencial Es un caso particular de la anterior, caracterizado porque las curvas de entrada y salida son tangentes en un punto (T) punto (T)

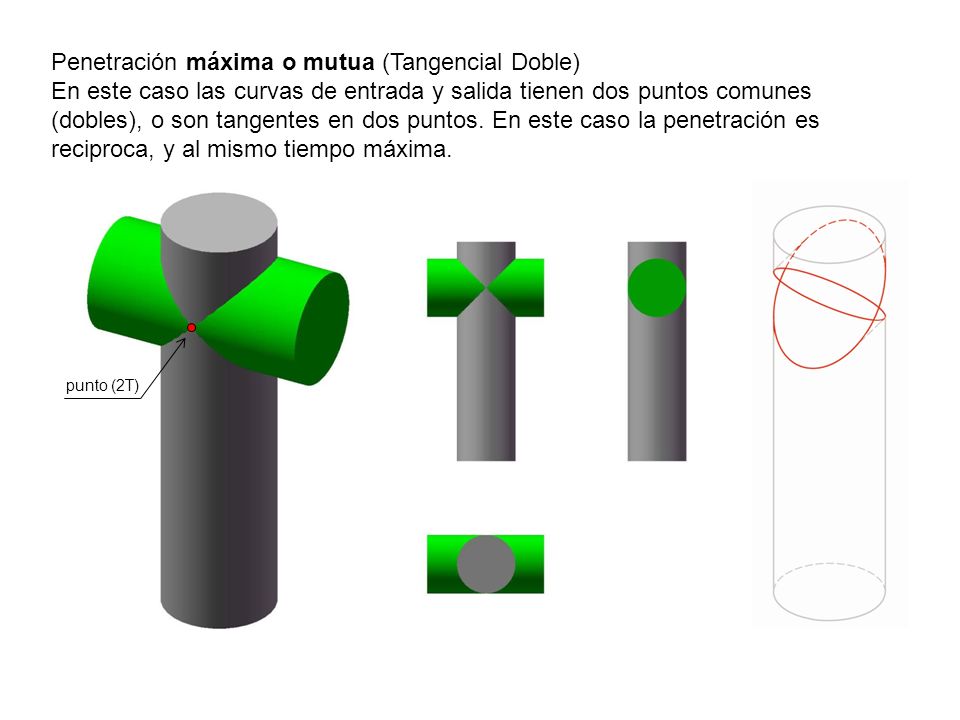

17 Penetración máxima o mutua (Tangencial Doble) En este caso las curvas de entrada y salida tienen dos puntos comunes (dobles), o son tangentes en dos puntos. En este caso la penetración es reciproca, y al mismo tiempo máxima. punto (2T)

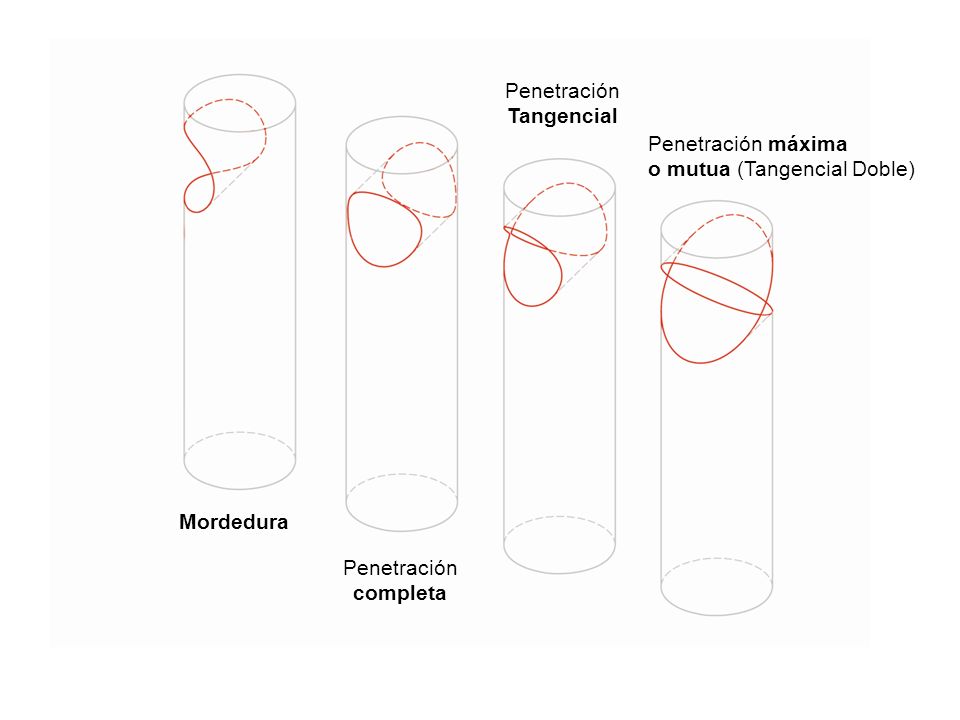

18 Penetración máxima o mutua (Tangencial Doble) Mordedura Penetración completa Penetración Tangencial

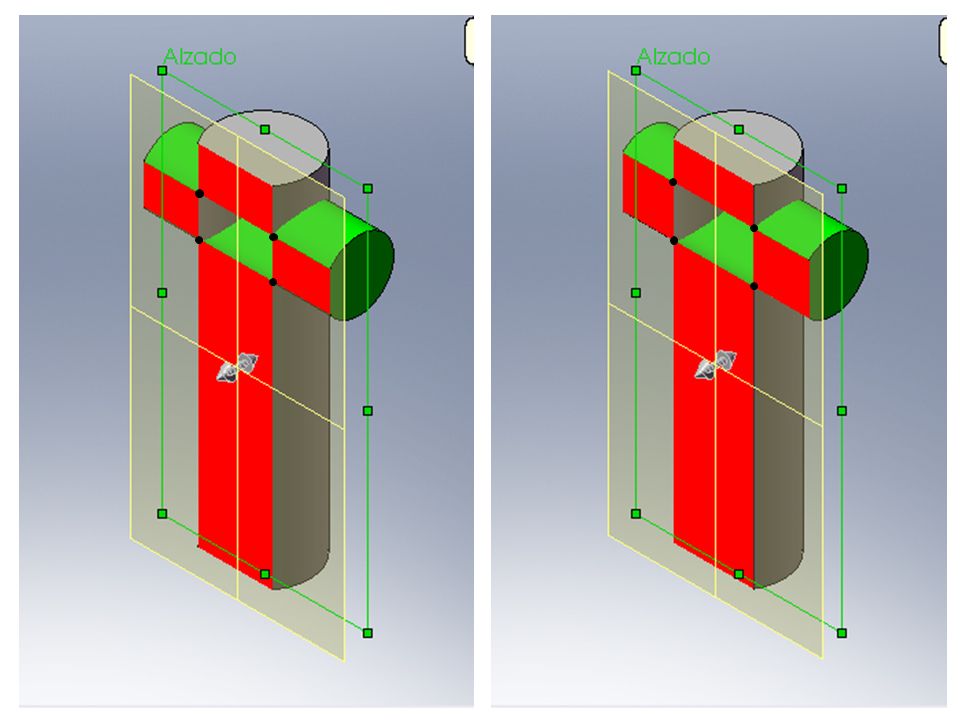

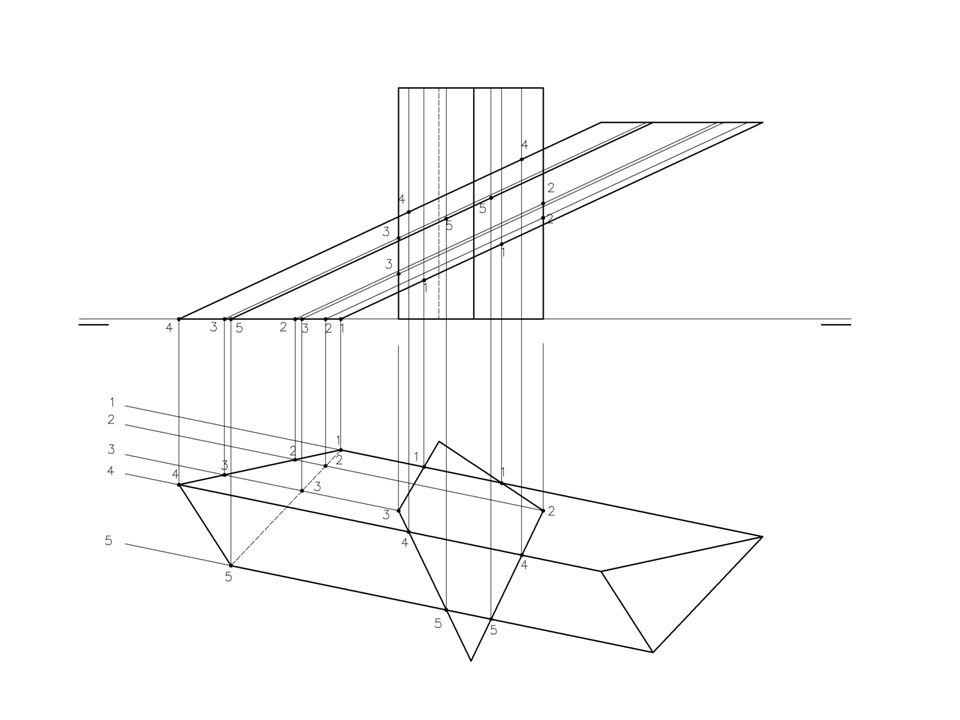

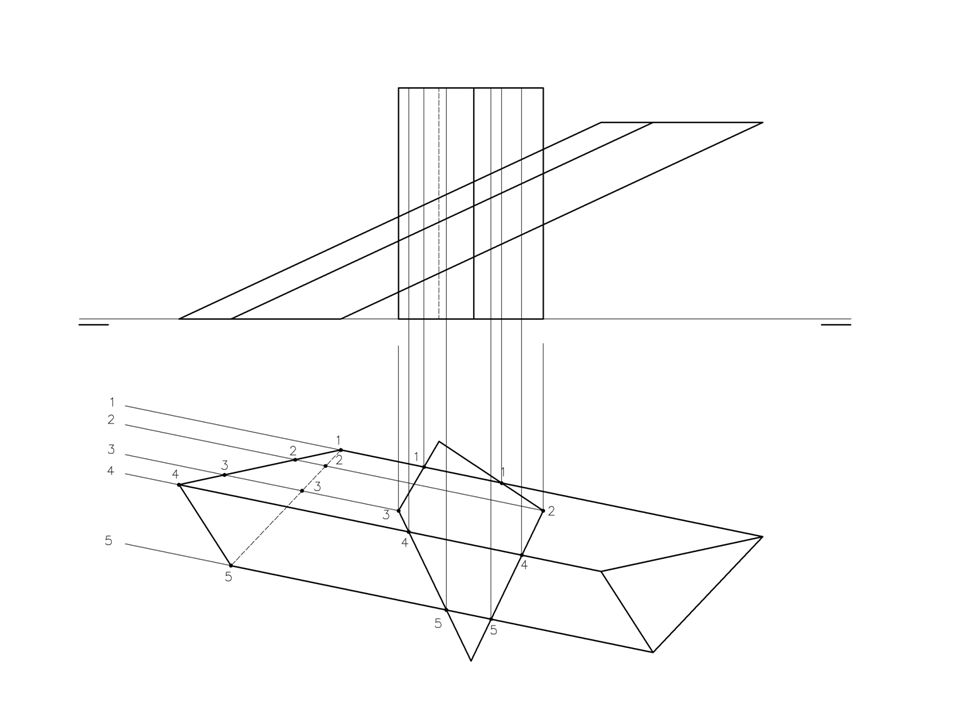

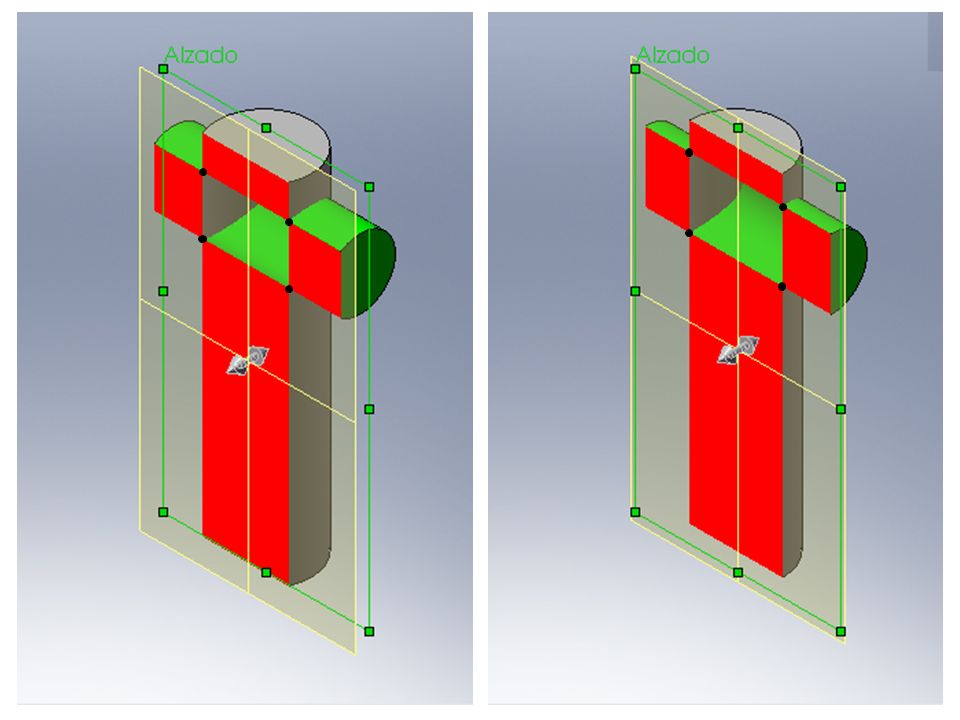

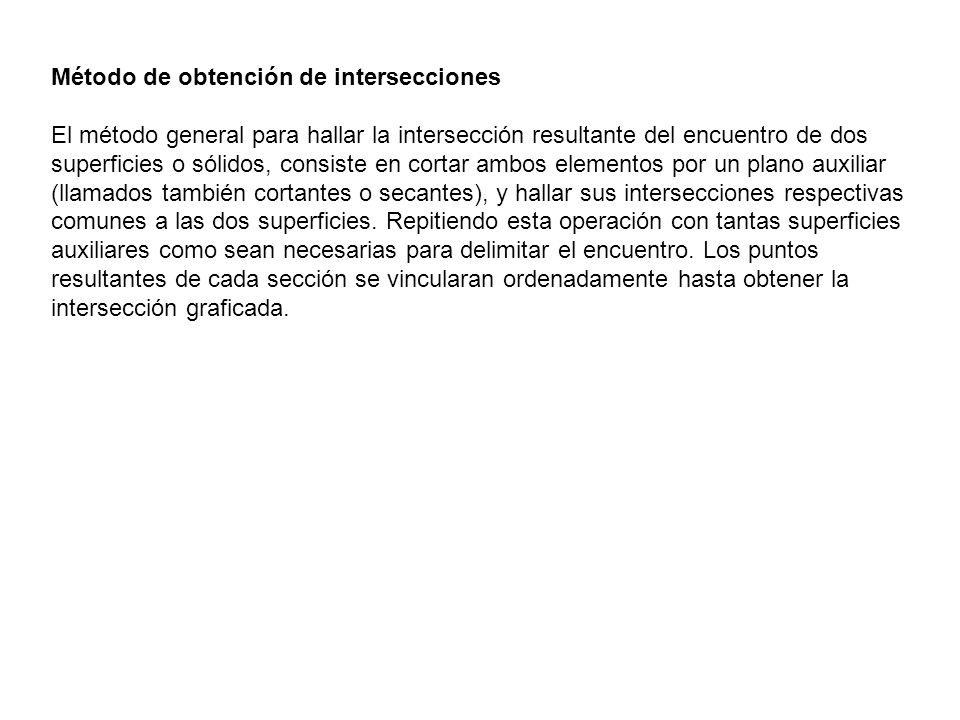

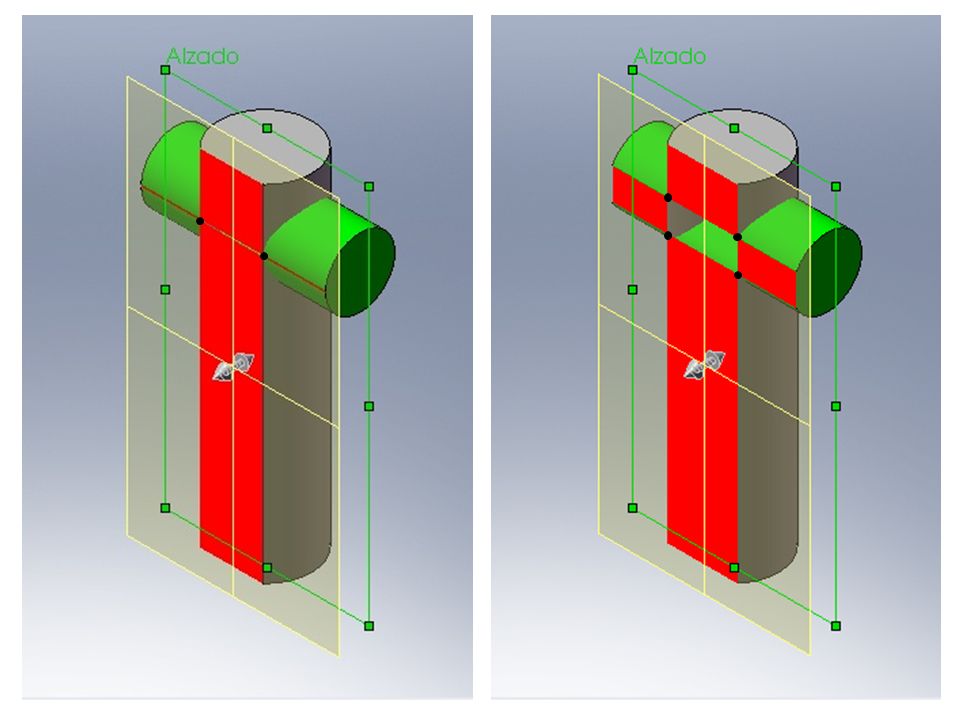

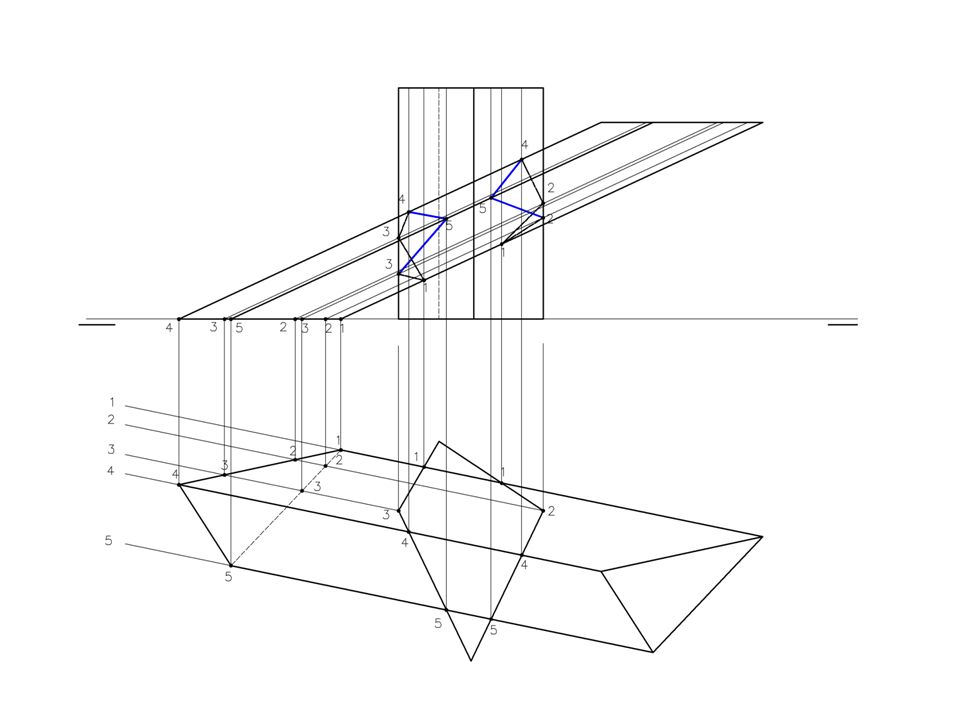

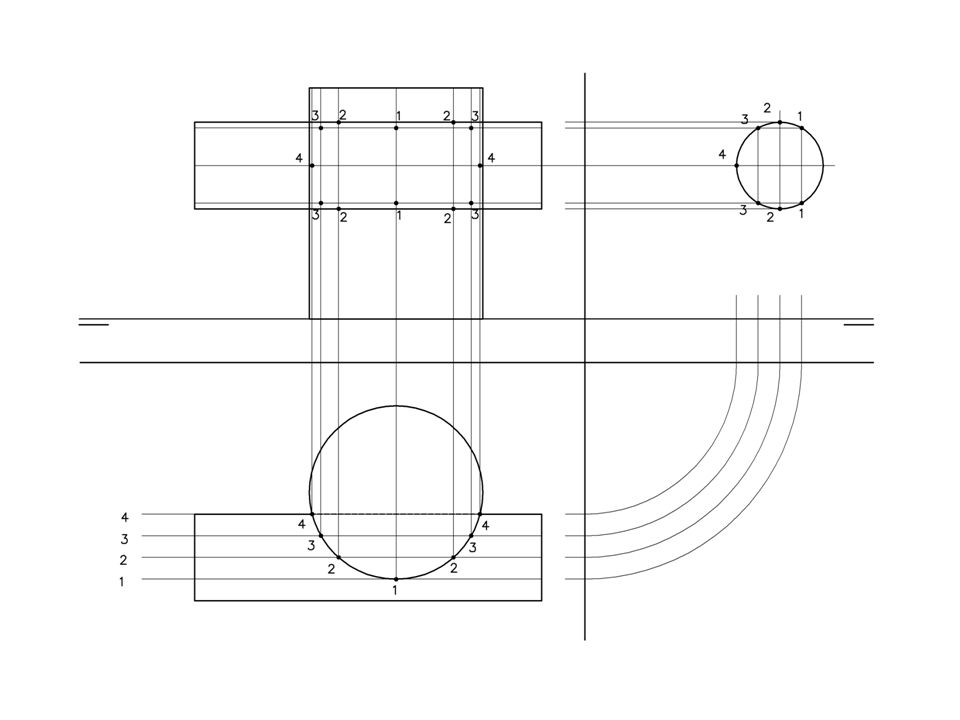

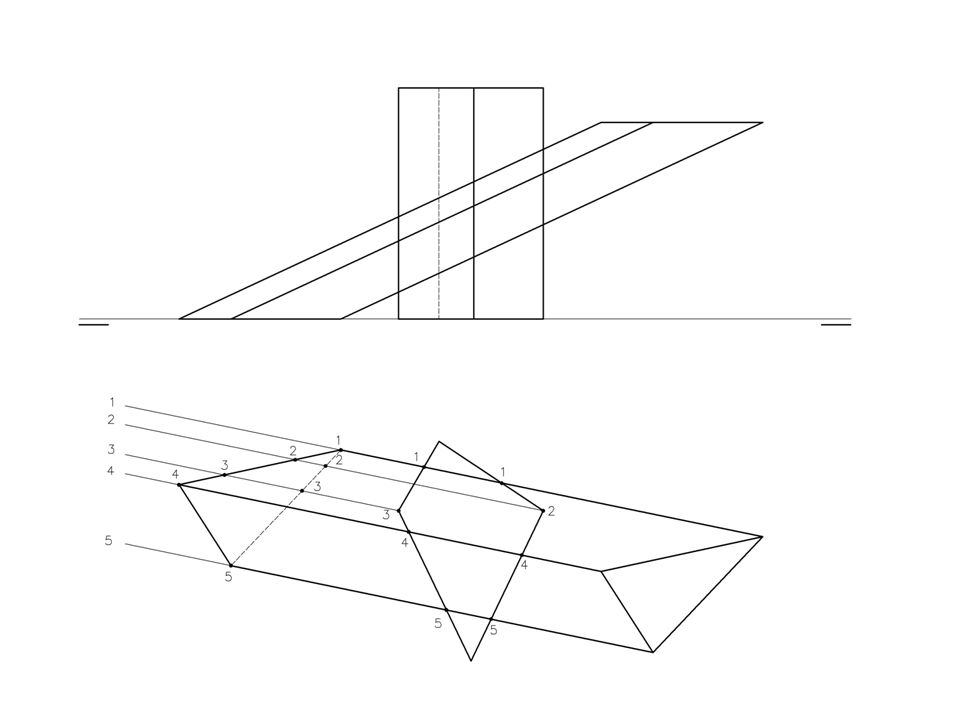

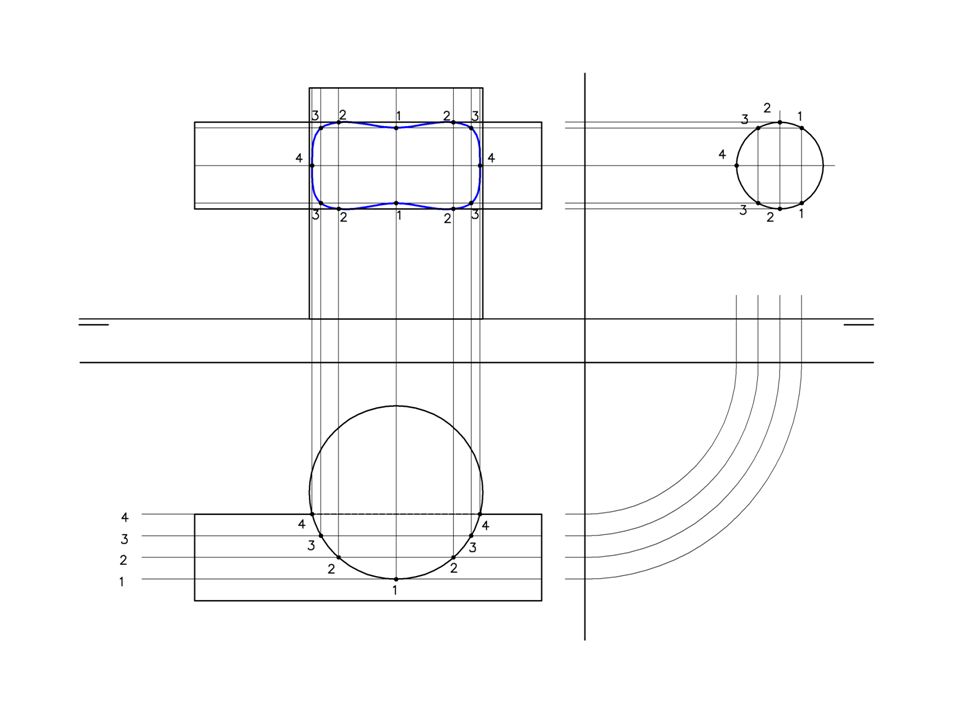

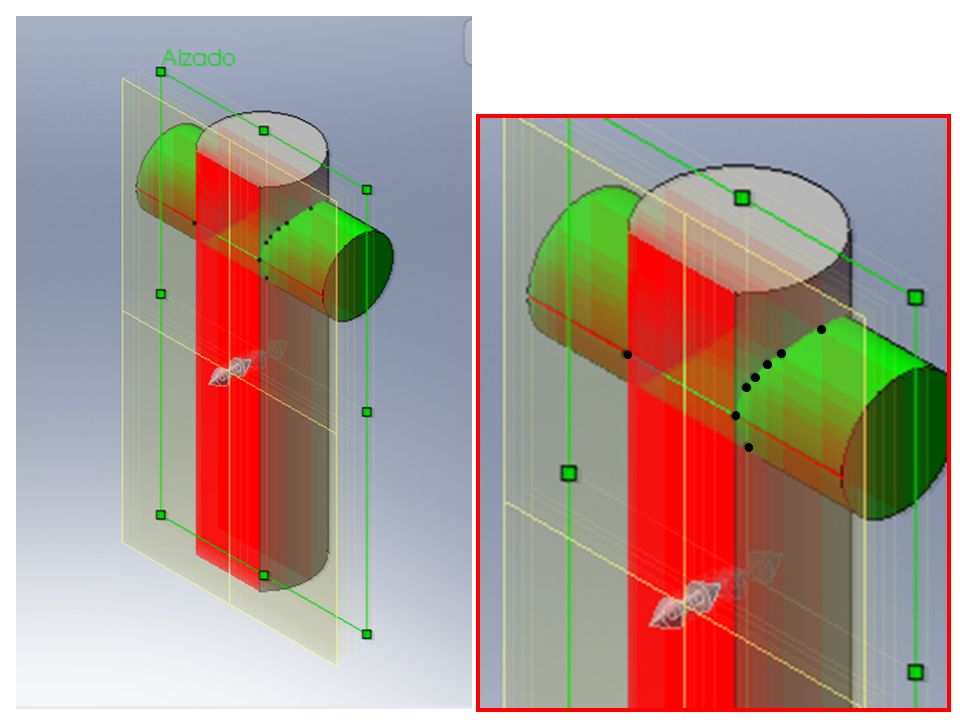

19 Método de obtención de intersecciones El método general para hallar la intersección resultante del encuentro de dos superficies o sólidos, consiste en cortar ambos elementos por un plano auxiliar (llamados también cortantes o secantes), y hallar sus intersecciones respectivas comunes a las dos superficies. Repitiendo esta operación con tantas superficies auxiliares como sean necesarias para delimitar el encuentro. Los puntos resultantes de cada sección se vincularan ordenadamente hasta obtener la intersección graficada.

20

21

22

23

24

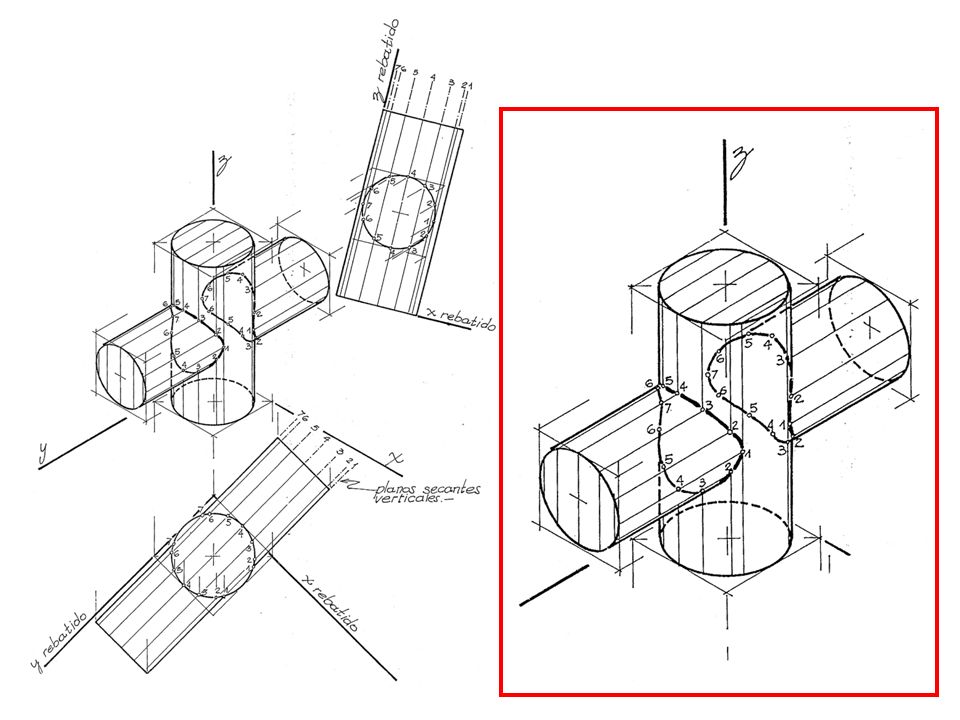

25

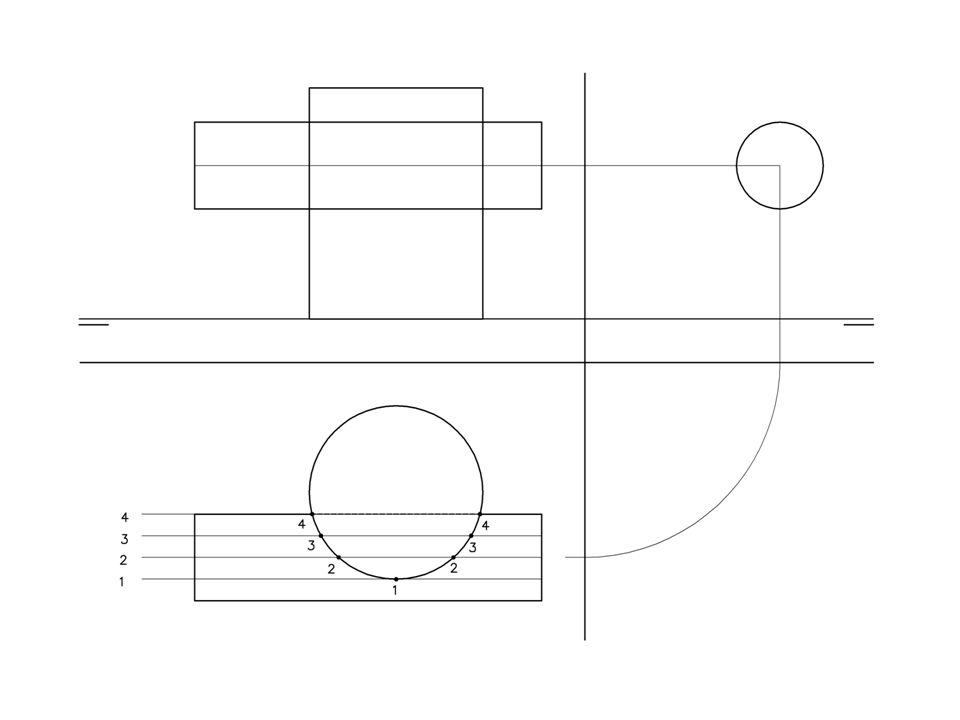

26

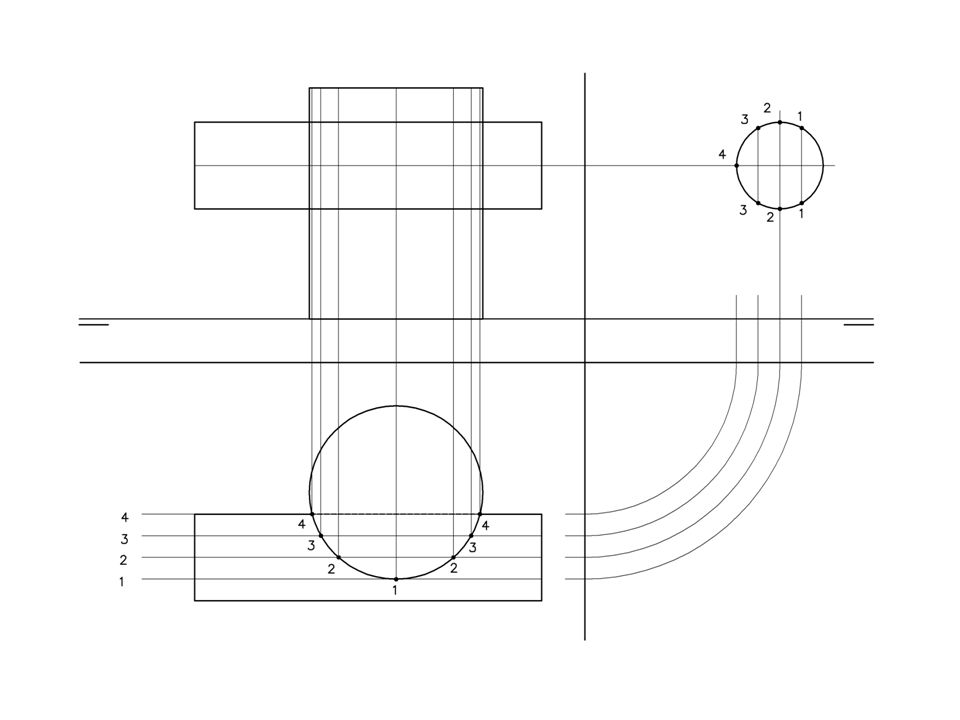

27

28

29

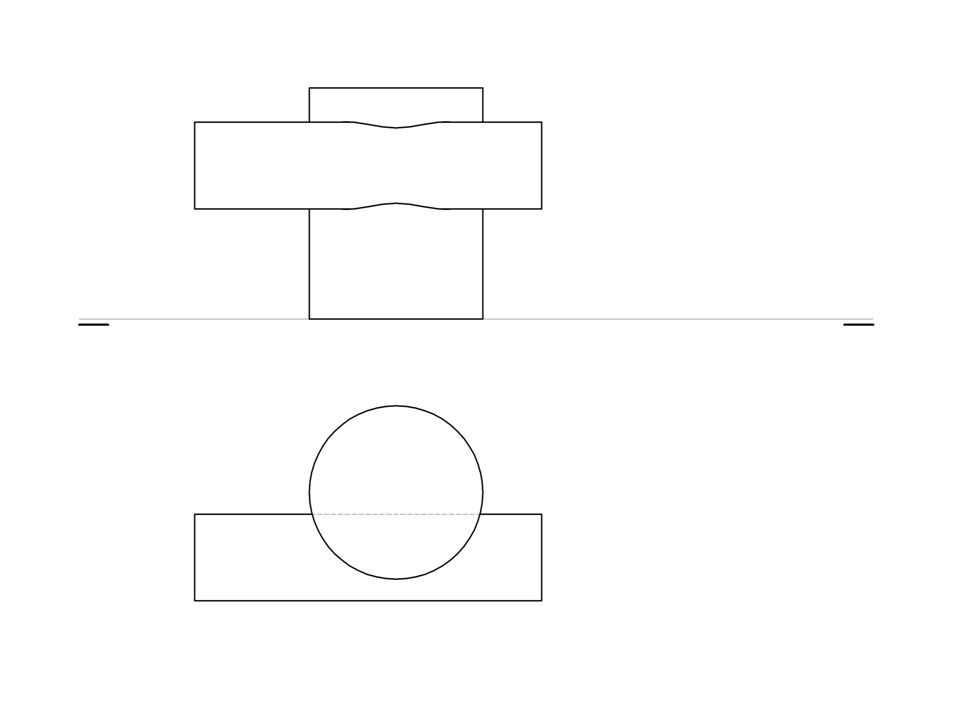

30

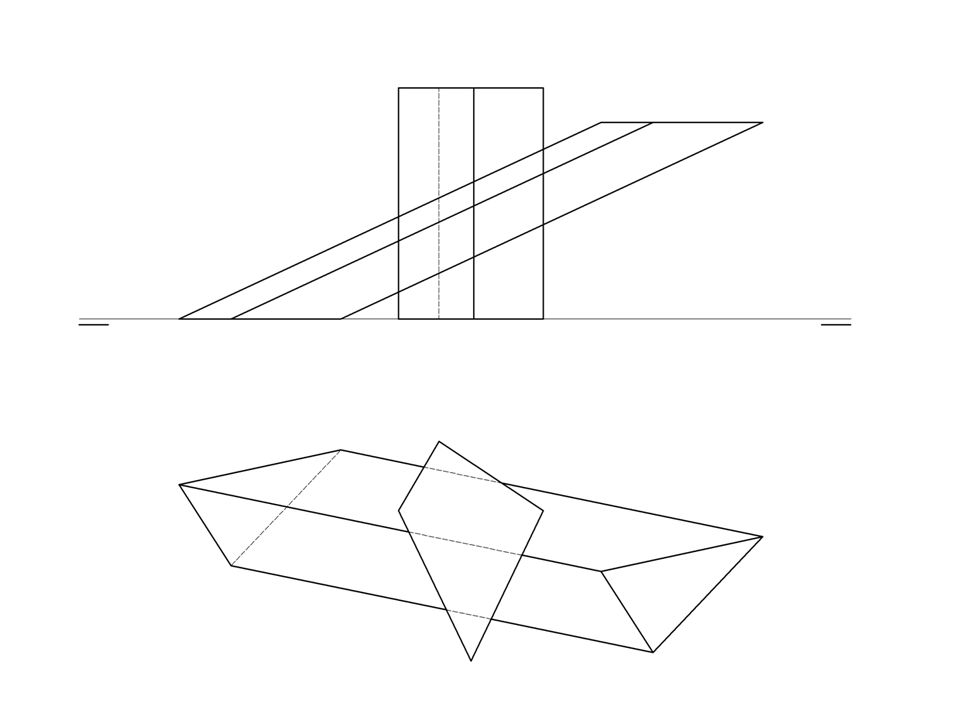

31

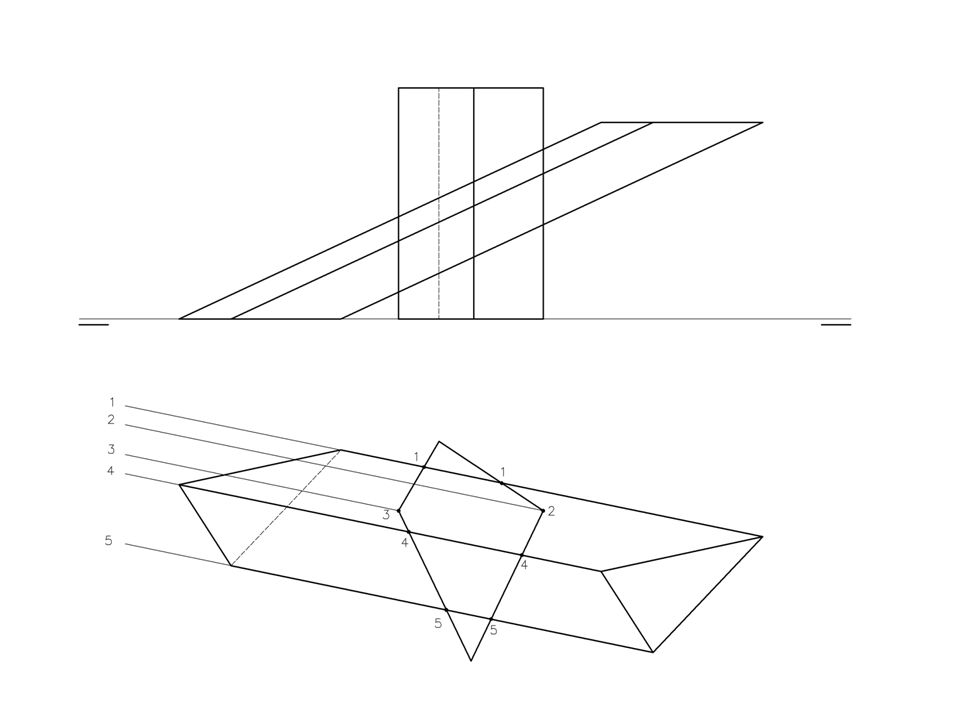

32

33

34

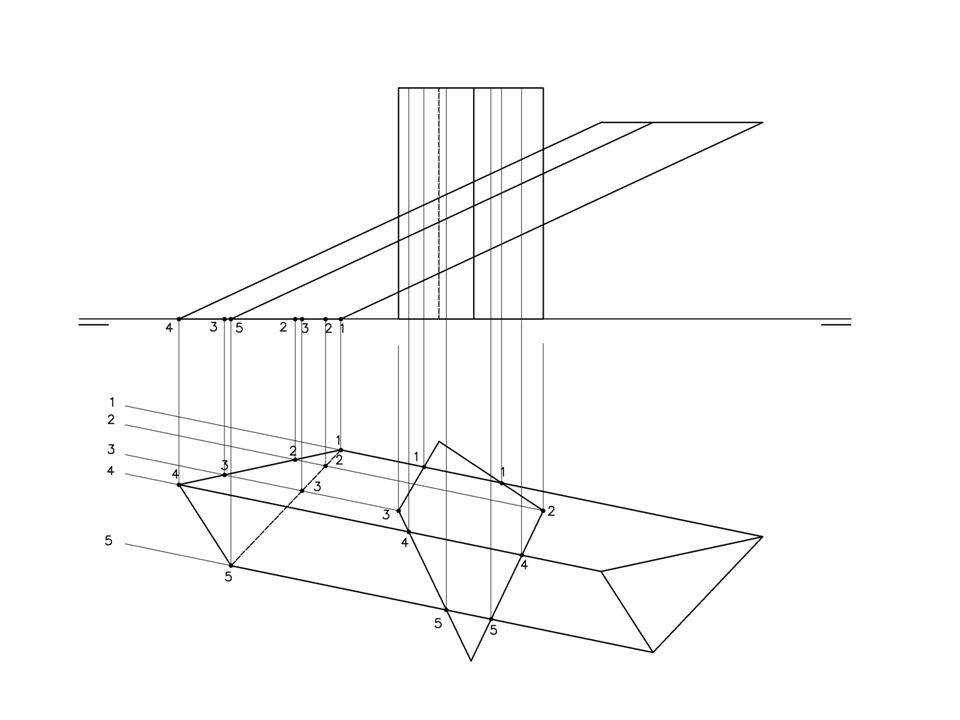

35

36

37

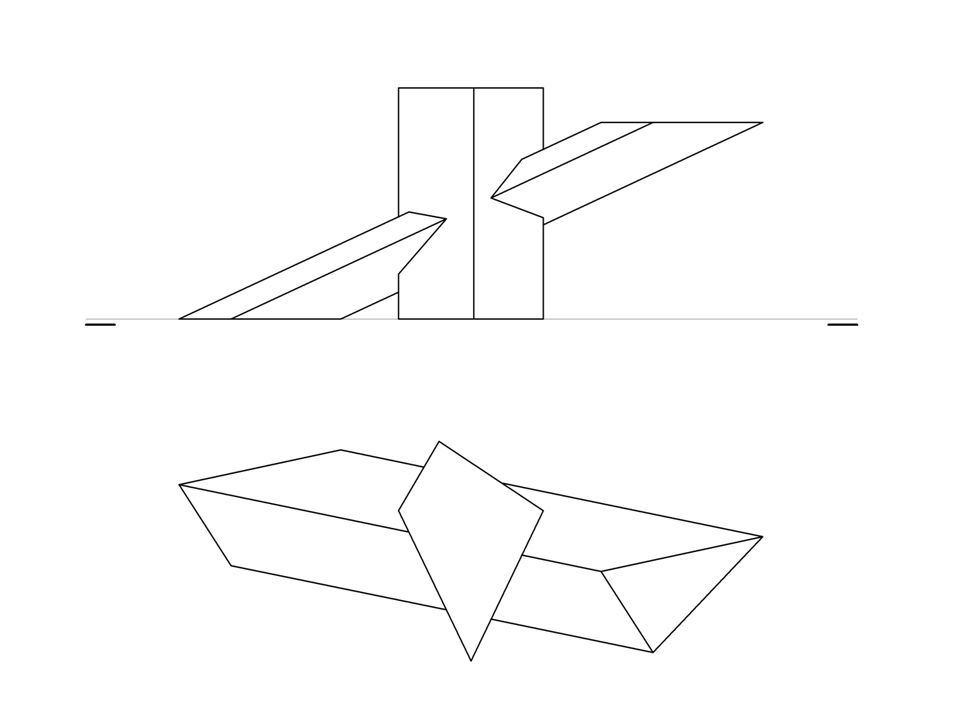

38
