1 Sedimentación Equipo: 2
CBTIS 198 3°O MAESTRA: NOEMI ROMERO

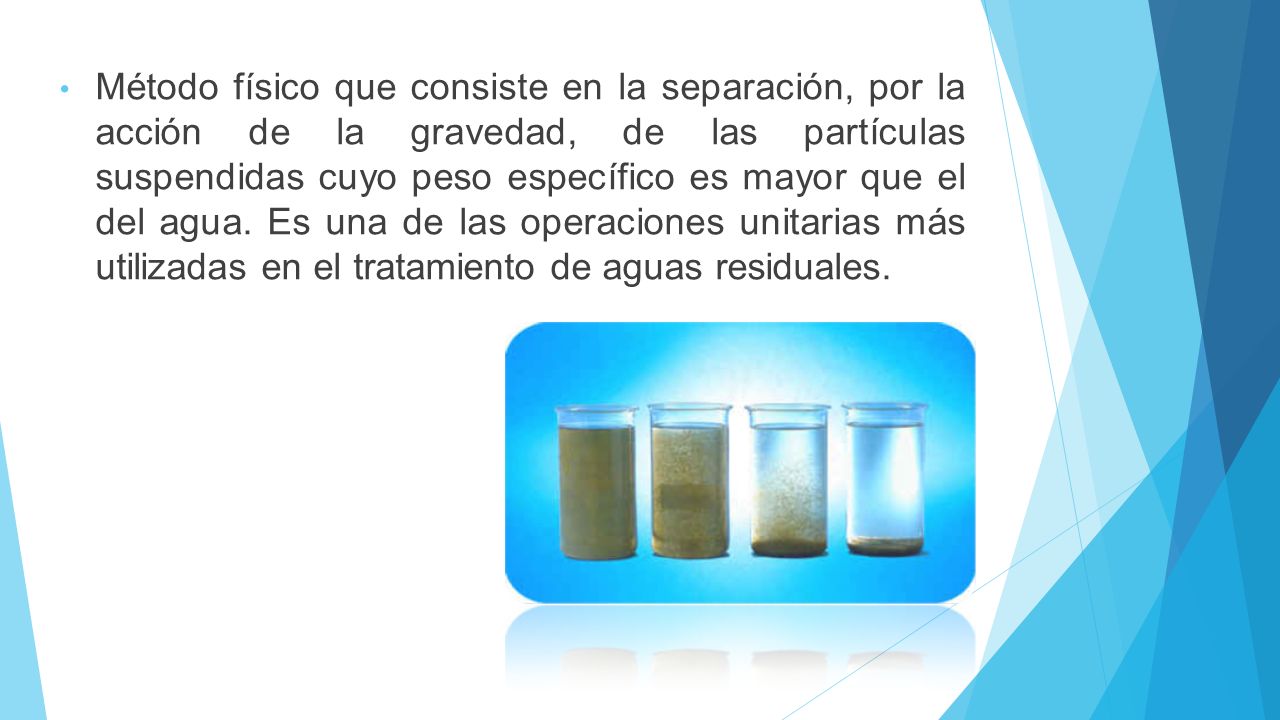

2 Método físico que consiste en la separación, por la acción de la gravedad, de las partículas suspendidas cuyo peso específico es mayor que el del agua. Es una de las operaciones unitarias más utilizadas en el tratamiento de aguas residuales.

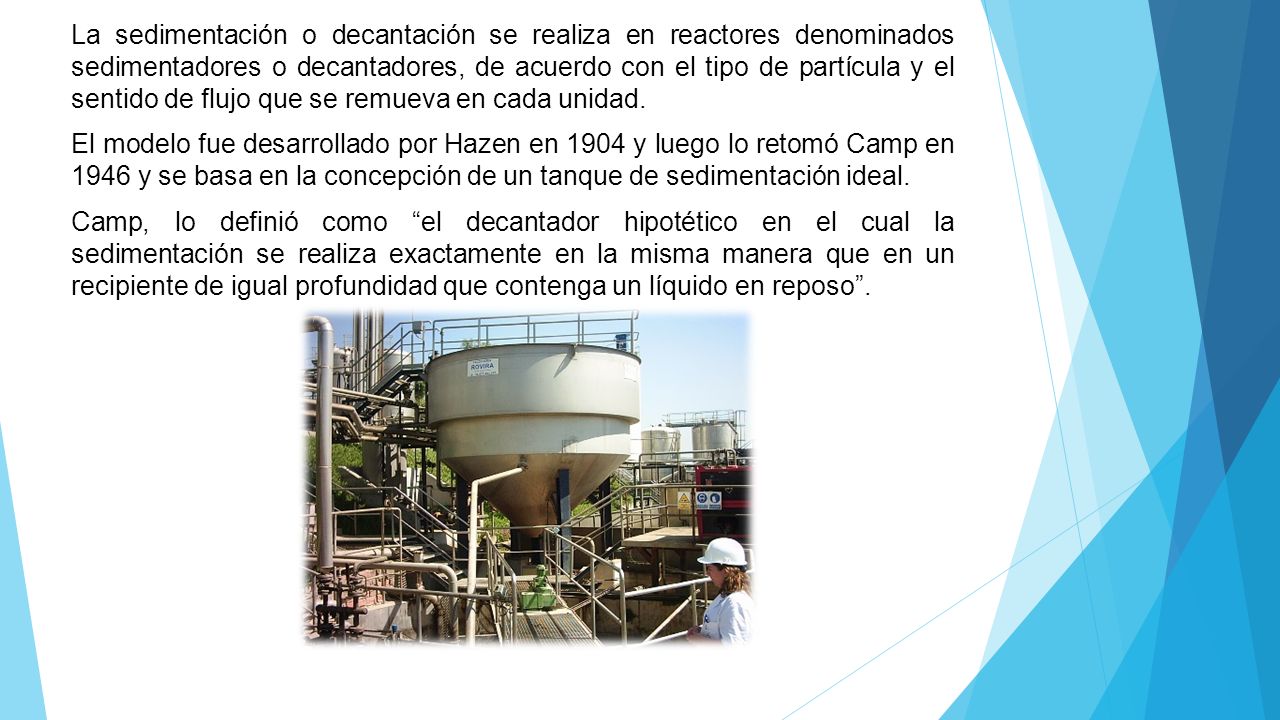

3 La sedimentación o decantación se realiza en reactores denominados sedimentadores o decantadores, de acuerdo con el tipo de partícula y el sentido de flujo que se remueva en cada unidad. El modelo fue desarrollado por Hazen en 1904 y luego lo retomó Camp en 1946 y se basa en la concepción de un tanque de sedimentación ideal. Camp, lo definió como “el decantador hipotético en el cual la sedimentación se realiza exactamente en la misma manera que en un recipiente de igual profundidad que contenga un líquido en reposo”.

4 Dispositivos sedimentadores
Los dispositivos construidos para que se produzca la sedimentación en ellos son: Desarenador: diseñado para que se sedimenten y retengan sólo partículas mayores de un cierto diámetro nominal y en general de alto peso específico (arena).

5 Sedimentadores o decantadores, normalmente utilizados en plantas de tratamiento de agua potable, y aguas residuales o servidas.

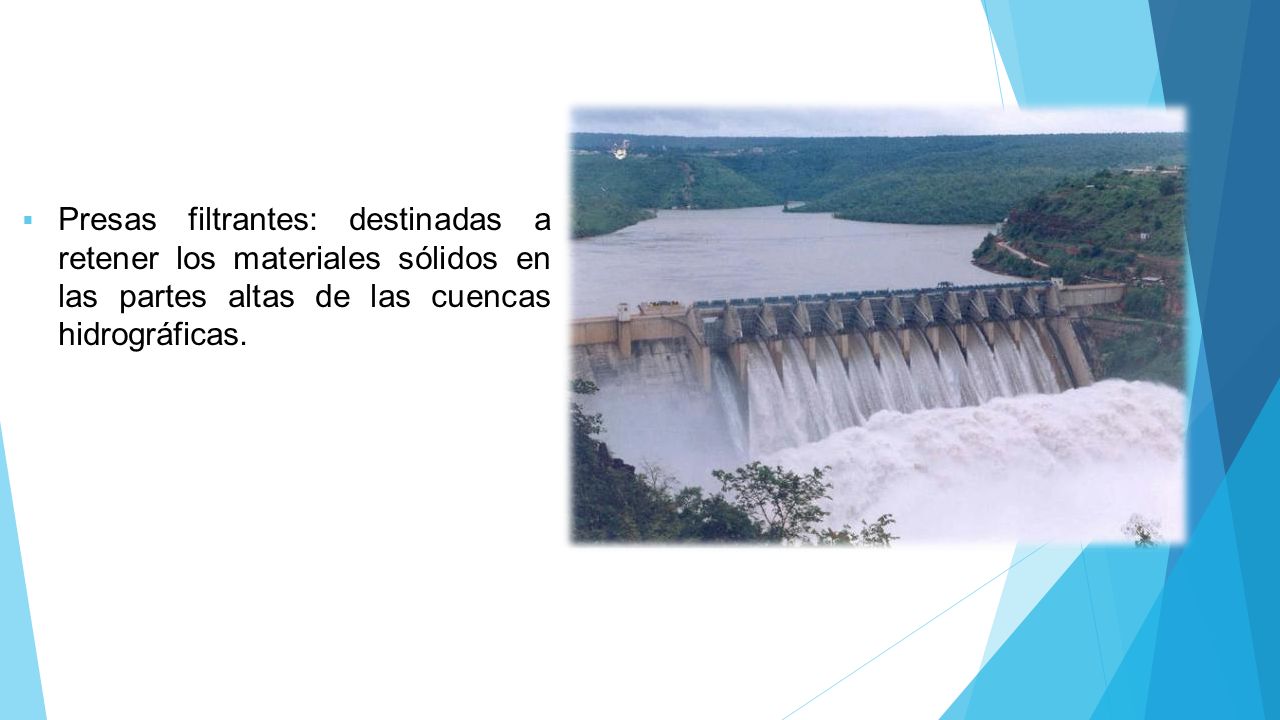

6 Presas filtrantes: destinadas a retener los materiales sólidos en las partes altas de las cuencas hidrográficas.

7 Aplicaciones de la sedimentación en la industria.
Uno de los principales usos de la sedimentación en la industria es la potabilización del agua:

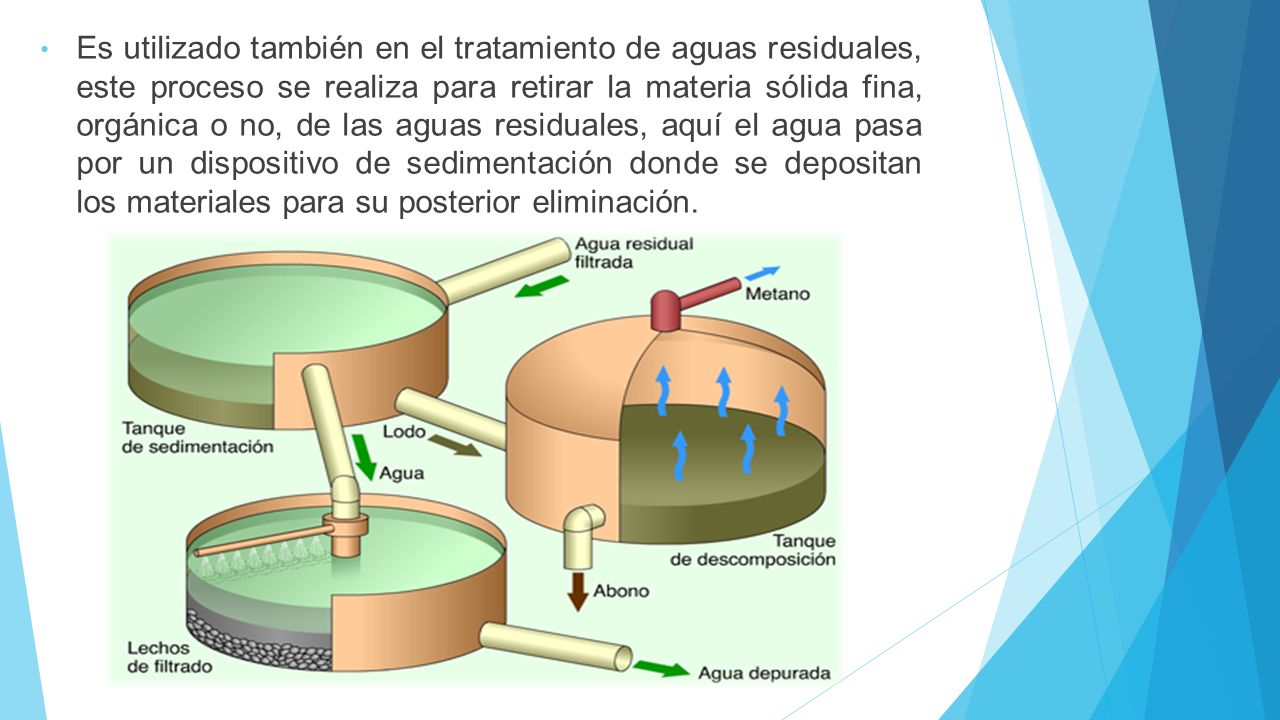

8 Es utilizado también en el tratamiento de aguas residuales, este proceso se realiza para retirar la materia sólida fina, orgánica o no, de las aguas residuales, aquí el agua pasa por un dispositivo de sedimentación donde se depositan los materiales para su posterior eliminación.

9 Tipos de sedimentación
TIPO DE SEDIMENTACIÓN CARACTERÍSTICAS DE LOS SÓLIDOS EN SUSPENSIÓN DESCRIPCIÓN DEL PROCESO EJEMPLOS 1. Sedimentación de partículas discretas. Partículas discretas y aisladas en soluciones diluidas. No hay interacción entre las partículas y el resto del fluido. Movimiento de sedimentación de partículas en desarenadores o pre sedimentadores. 2. Sedimentación floculenta. Partículas aglomeradas en soluciones relativamente diluidas. Las partículas se aglomeran agrupándose en partículas de mayor tamaño. Sedimentación de flocs en decantadores horizontales o de placas. 3. Sedimentación retardada. Soluciones de concentración Intermedia. Las partículas interfieren entre si en su descenso manteniendo posiciones estables. Deposición de lodos en decantadores de flujo ascendente. 4. Sedimentación compresión. Soluciones de alta concentración. Se forma una estructura entre las partículas que va modificándose lentamente con el tiempo. Compactación de depósito de lodos.

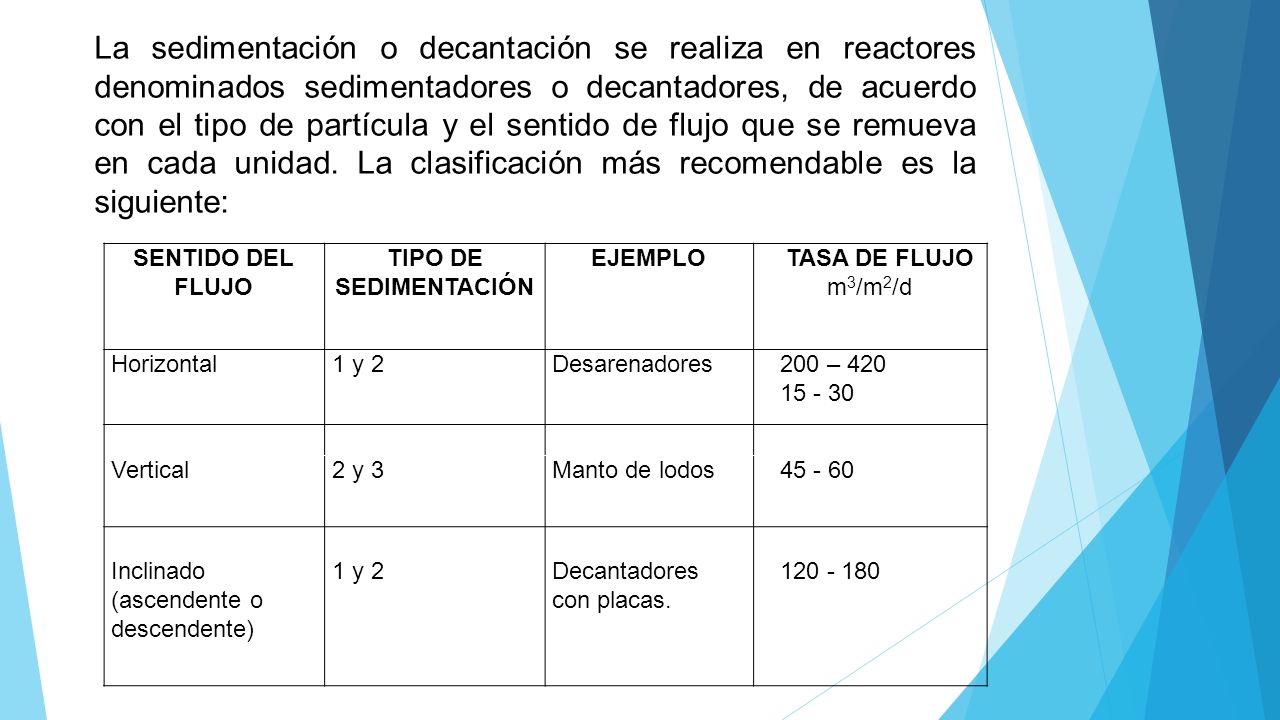

10 La sedimentación o decantación se realiza en reactores denominados sedimentadores o decantadores, de acuerdo con el tipo de partícula y el sentido de flujo que se remueva en cada unidad. La clasificación más recomendable es la siguiente: SENTIDO DEL FLUJO TIPO DE SEDIMENTACIÓN EJEMPLO TASA DE FLUJO m3/m2/d Horizontal 1 y 2 Desarenadores 200 – 420 Vertical 2 y 3 Manto de lodos Inclinado (ascendente o descendente) Decantadores con placas.
