1 FÍSICA I GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA I GRADO Ingeniería Mecánica Tema 4. Dinámica de los sistemas de partículas. Sólido rígido. Prof. Norge Cruz Hernández

2 Tema 4. Dinámica de los sistemas de partículas. Sólido rígido. (6h)
4.1 Introducción. 4.2 Concepto de Sólido Rígido. 4.3 Cinemática del Sólido Rígido. 4.4 Centro de masas. Cálculo del centro de masas. 4.5 Ecuación fundamental de la traslación de un sólido rígido. 4.6 Momento lineal de un sistema de partículas. Aplicación al Sólido Rígido. 4.7 Momento de una fuerza respecto a un punto y respecto a un eje.

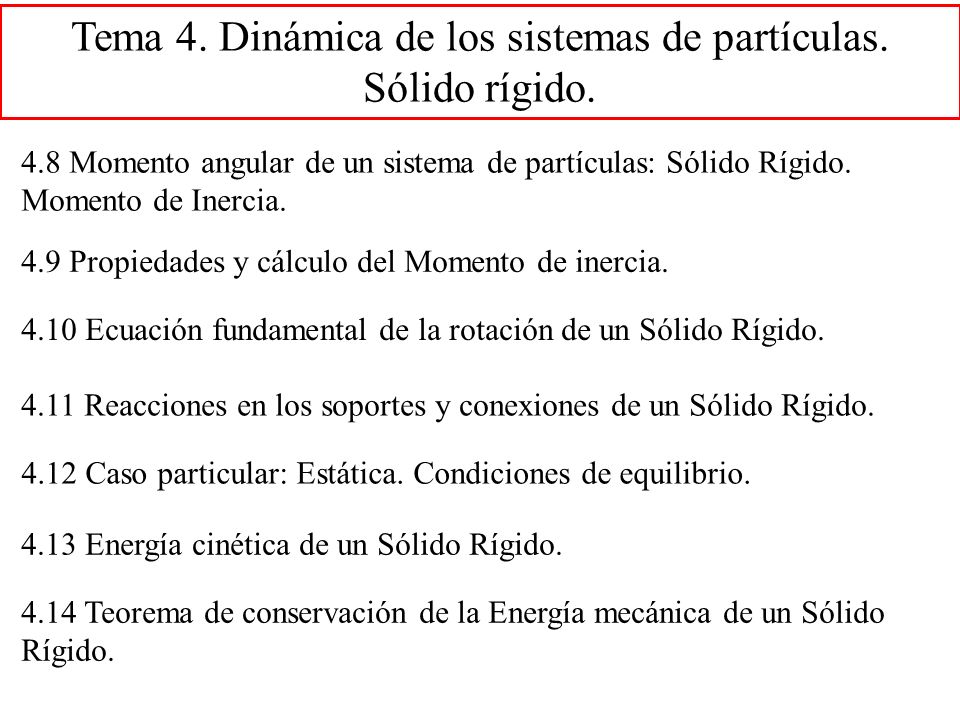

3 Tema 4. Dinámica de los sistemas de partículas. Sólido rígido.
4.8 Momento angular de un sistema de partículas: Sólido Rígido. Momento de Inercia. 4.9 Propiedades y cálculo del Momento de inercia. 4.10 Ecuación fundamental de la rotación de un Sólido Rígido. 4.11 Reacciones en los soportes y conexiones de un Sólido Rígido. 4.12 Caso particular: Estática. Condiciones de equilibrio. 4.13 Energía cinética de un Sólido Rígido. 4.14 Teorema de conservación de la Energía mecánica de un Sólido Rígido.

4 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. - Mecánica Vectorial para Ingenieros. Vol. 1 y 2. Beer y Johnston. McGraw-Hill, Madrid, 1998. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física, Burbano, Burbano, Gracia. Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

5 4.4 Centro de masas. Cálculo del centro de masas.
Supongamos que tenemos varios puntos con masas m1, m2, m3, .. mn que se encuentran en las posiciones r1, r2, r3, … rn. El centro de masa de este sistema de partículas se define como el vector: La velocidad del centro de masa se calcula derivando con respecto al tiempo:

6 Calcular el centro de masas del siguiente sistema de partículas.

7 Calcular el centro de masas de una barra homogénea de longitud a.

8 Calcular el centro de masas de dos cuerpos que sus centros de masas se encuentran separados a la distancia a.

9

10 derivamos en ambos miembros
La velocidad del centro de masa se calcula derivando con respecto al tiempo: derivamos en ambos miembros El movimiento del centro de masas puede ser estudiado como el resultado de la resultante de todas las fuerzas externas aplicadas al sistema de partículas.

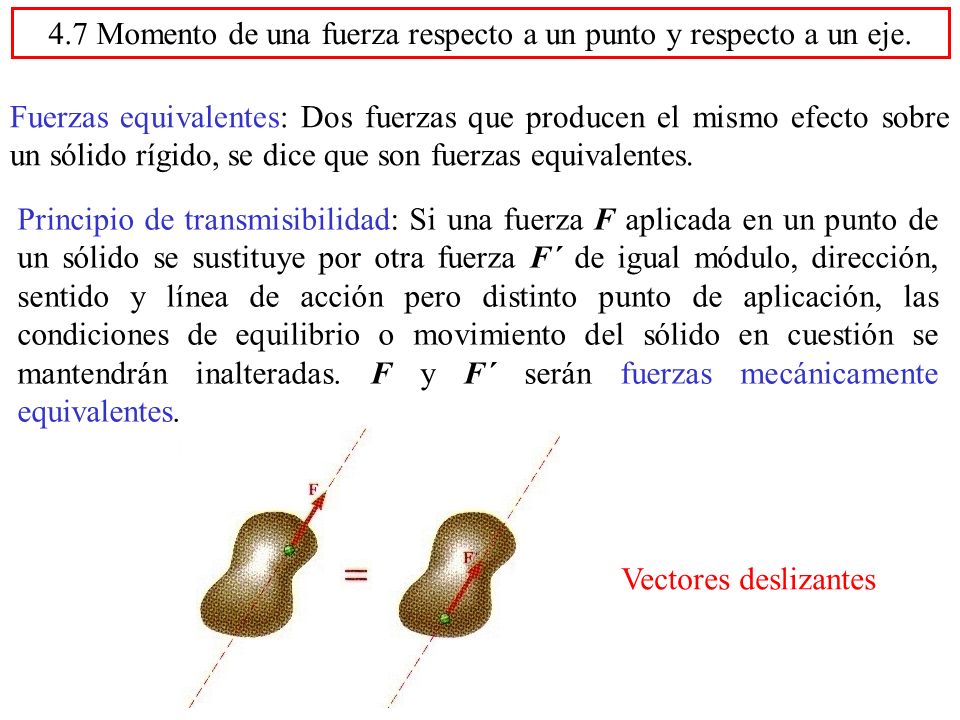

11 4.7 Momento de una fuerza respecto a un punto y respecto a un eje.
Fuerzas equivalentes: Dos fuerzas que producen el mismo efecto sobre un sólido rígido, se dice que son fuerzas equivalentes. Principio de transmisibilidad: Si una fuerza F aplicada en un punto de un sólido se sustituye por otra fuerza F´ de igual módulo, dirección, sentido y línea de acción pero distinto punto de aplicación, las condiciones de equilibrio o movimiento del sólido en cuestión se mantendrán inalteradas. F y F´ serán fuerzas mecánicamente equivalentes. Vectores deslizantes

12 Según el principio de transmisibilidad, que se deduce del estudio de la dinámica del sólido rígido, la acción de una fuerza puede ser transmitida a lo largo de su línea de acción.

13 momento de fuerza brazo de la fuerza

14 Reformulación del principio de transmisibilidad:
Dos fuerzas son mecánicamente equivalentes, sí y sólo si son iguales (mismo módulo, dirección y sentido) y además sus momentos con respecto a un punto O son también iguales. equivalentes

15 Teorema de Varignon Dado un sistema de fuerzas concurrentes:

16 Momento de un par La aplicación de estas fuerzas no produce traslación del cuerpo, solamente producirá rotación. A brazo del par momento del par

17 El momento del par no depende del origen O, solamente de la posición relativa de los puntos de aplicación. Para cualquier otro punto de referencia el momento del par es el mismo. Dos pares de fuerzas tienen el mismo momento si tienen el mismo valor Fd y están el mismo plano ó en planos paralelos. Además, también deben tener el mismo sentido de giro. Los pares de fuerzas con el mimo momento son pares mecánicamente equivalentes.

18 pares mecánicamente equivalentes

19 Descomposición de una fuerza en una fuerza en otro punto cualquiera
y un par. Se les llama sistema fuerza-par y por convenio se considera aplicado en el punto O.

20 El sistema fuerza-par se puede trasladar a otro punto.
El campo de momentos con respecto a los distintos puntos del espacio es equiproyectivo. Multiplicamos a ambos lados por el vector:
