INSTALACIÓN FOTOVOLTAICA AISLADA PARA VIVIENDA USO INTERMITENTE
AUTOR: Vicente Real Pons TUTOR: Juan Ángel Saiz Jiménez TITULACIÓN: Ingeniería Electrónica Industrial y Automática Curso 2014 – 2015 (24 Julio)
2
Casa de Campo
3
Elementos y Consumos
4
Consumos Mensuales Consumo Mensual A - Meses Verano: 12 días
- Resto Meses: 20 días Consumo Mensual B - Meses Verano: Mes Completo - Resto Meses:: 20 días
5
Placa Solar JKM 250P 250 W 24 V 8.106 A 2 Placas Serie
3 Líneas Paralelo
6

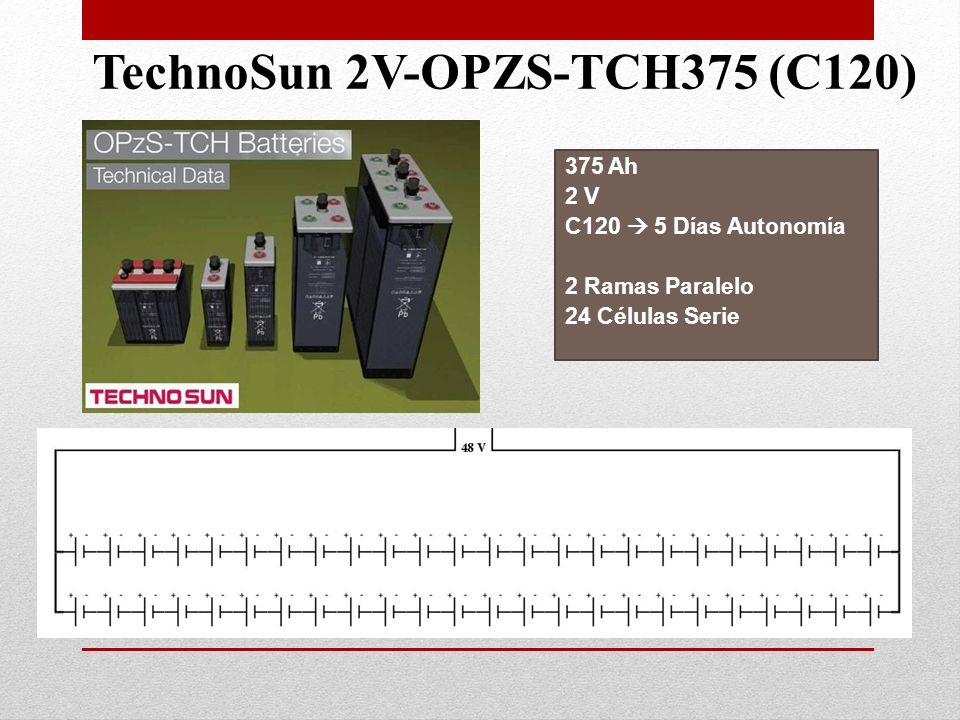

TechnoSun 2V-OPZS-TCH375 (C120)
375 Ah 2 V C120 5 Días Autonomía 2 Ramas Paralelo 24 Células Serie
7

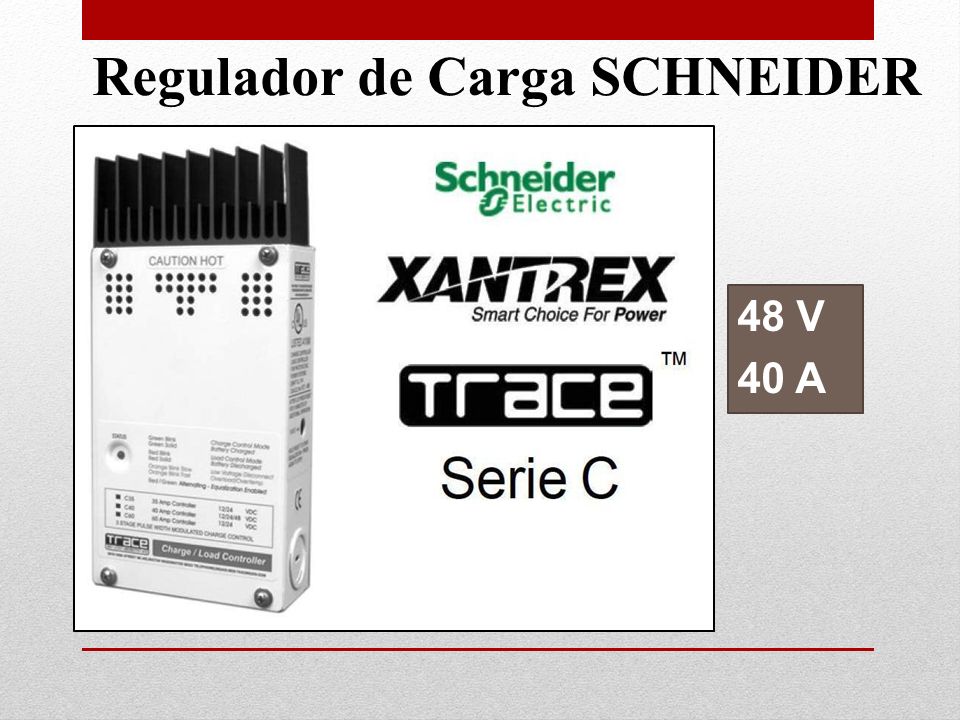

Regulador de Carga SCHNEIDER
48 V 40 A
8

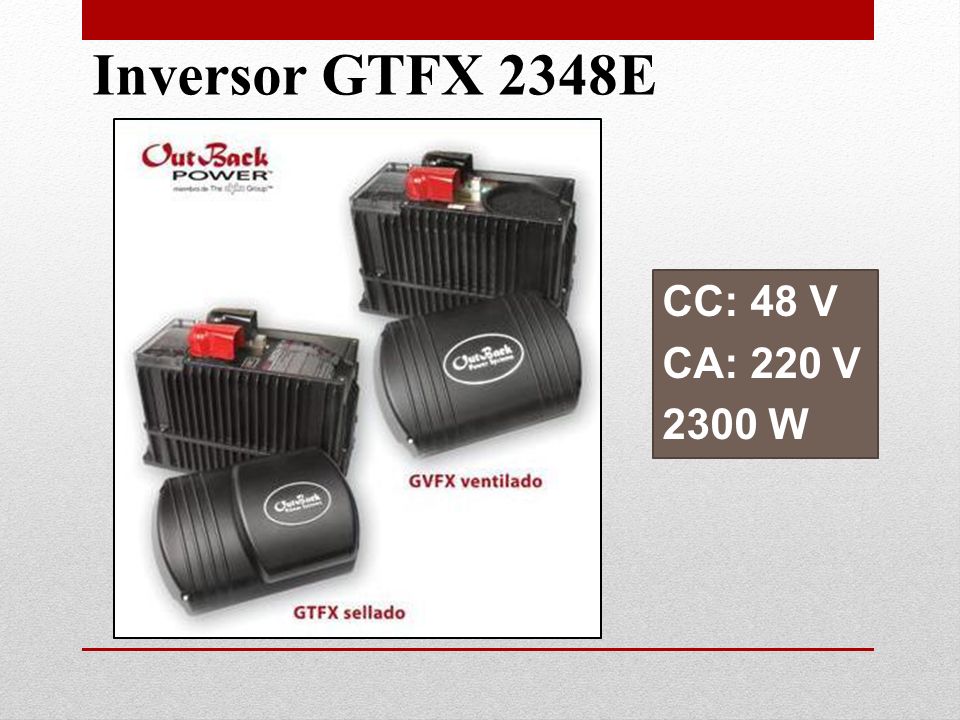

Inversor GTFX 2348E CC: 48 V CA: 220 V 2300 W
9

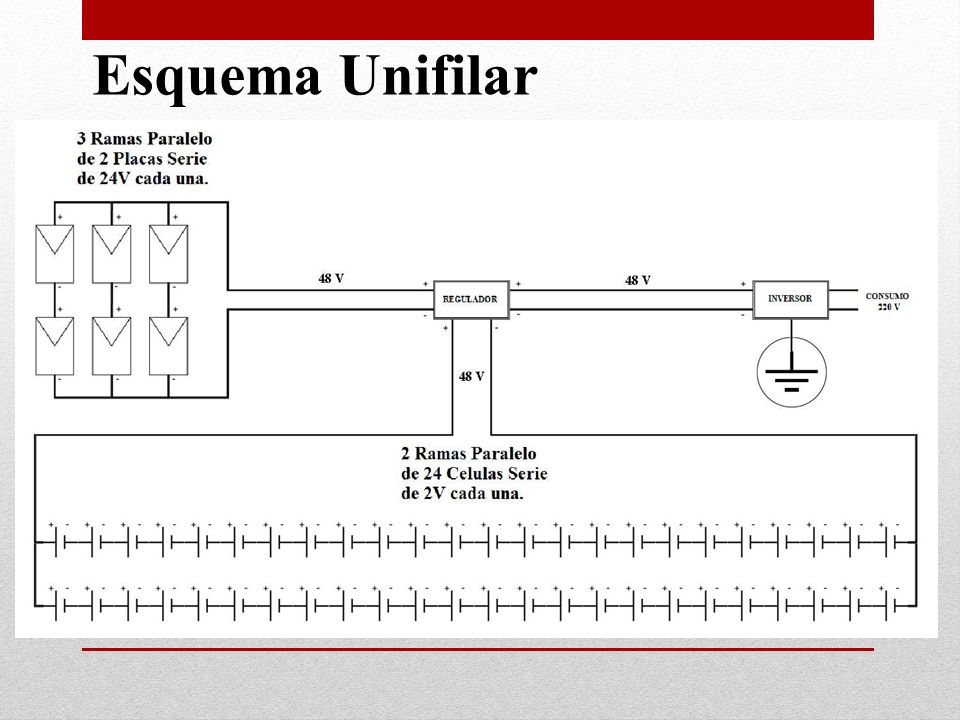

Esquema Unifilar
10

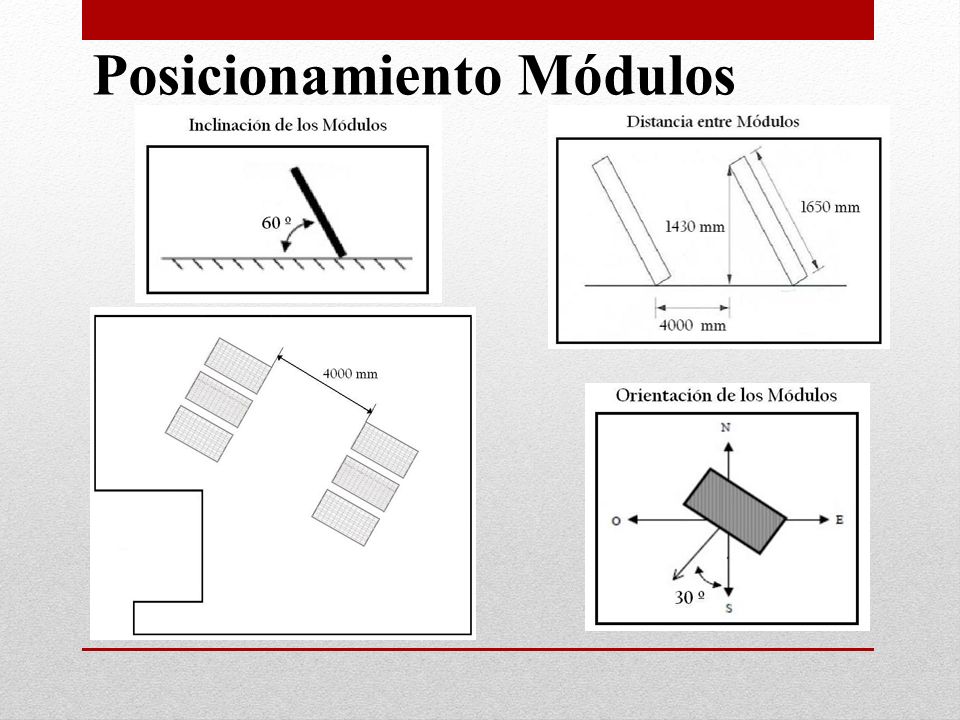

Posicionamiento Módulos
11

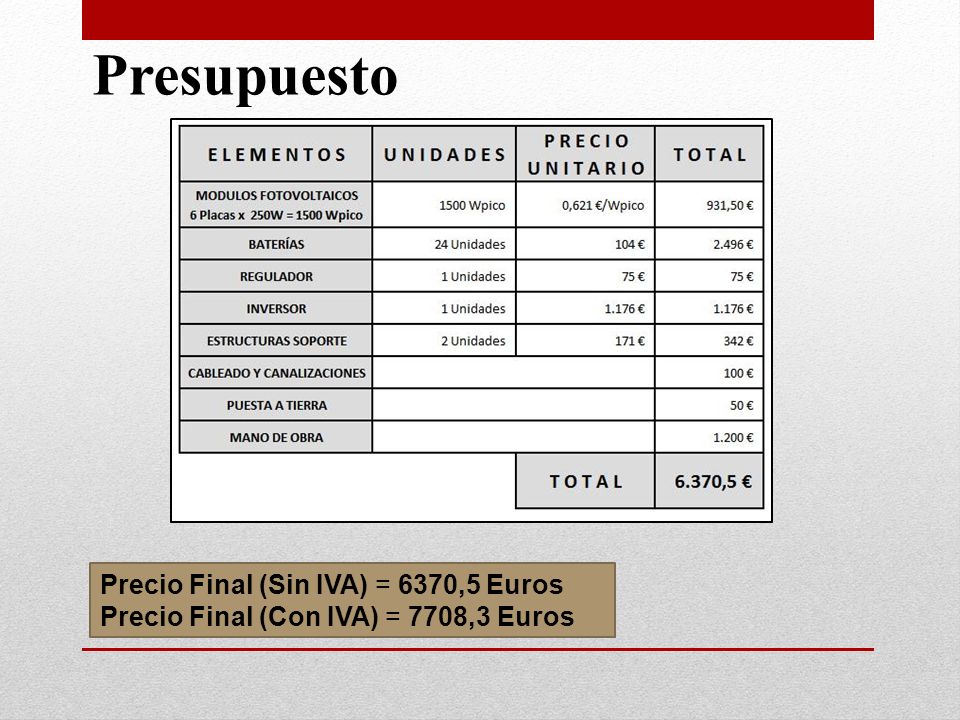

Presupuesto Precio Final (Sin IVA) = 6370,5 Euros
Precio Final (Con IVA) = 7708,3 Euros
12
Preguntas
