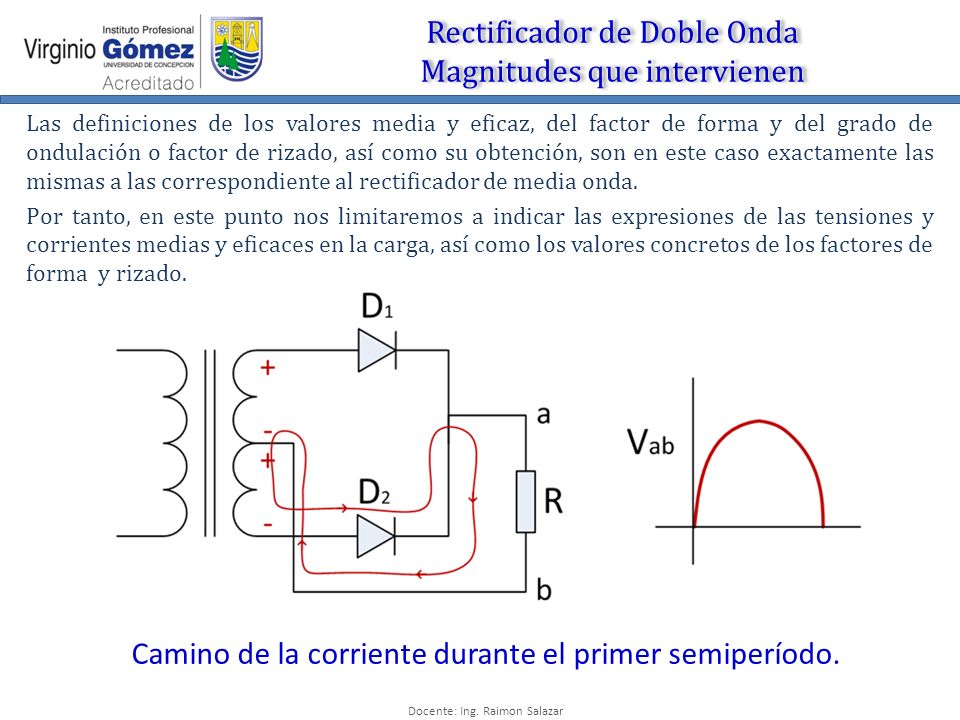

1 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen Las definiciones de los valores media y eficaz, del factor de forma y del grado de ondulación o factor de rizado, así como su obtención, son en este caso exactamente las mismas a las correspondiente al rectificador de media onda. Por tanto, en este punto nos limitaremos a indicar las expresiones de las tensiones y corrientes medias y eficaces en la carga, así como los valores concretos de los factores de forma y rizado. Camino de la corriente durante el primer semiperíodo.

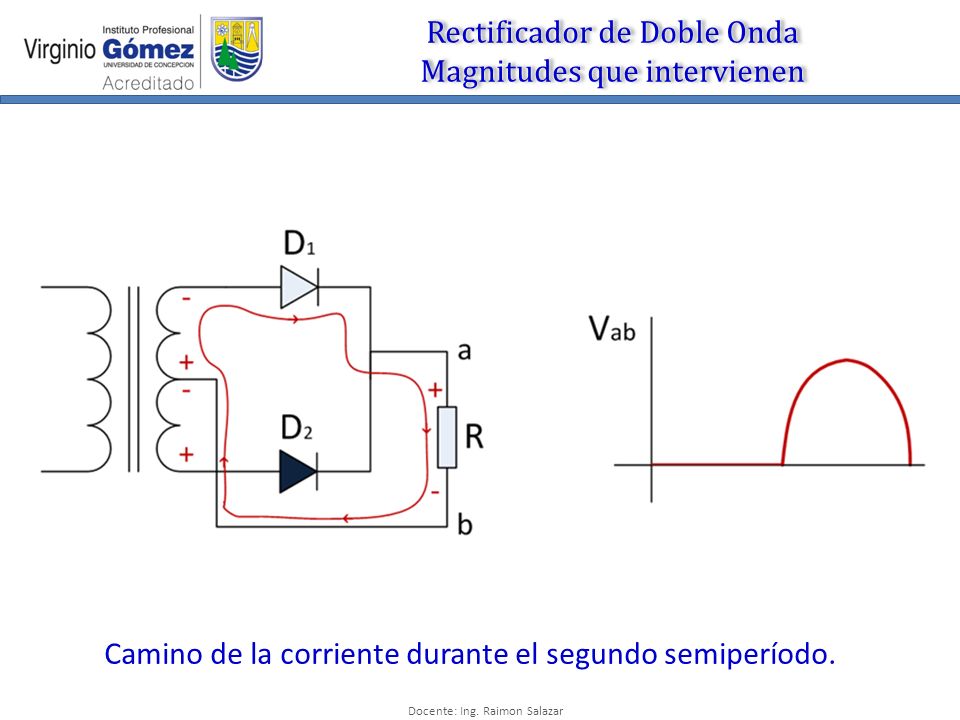

2 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen Camino de la corriente durante el segundo semiperíodo.

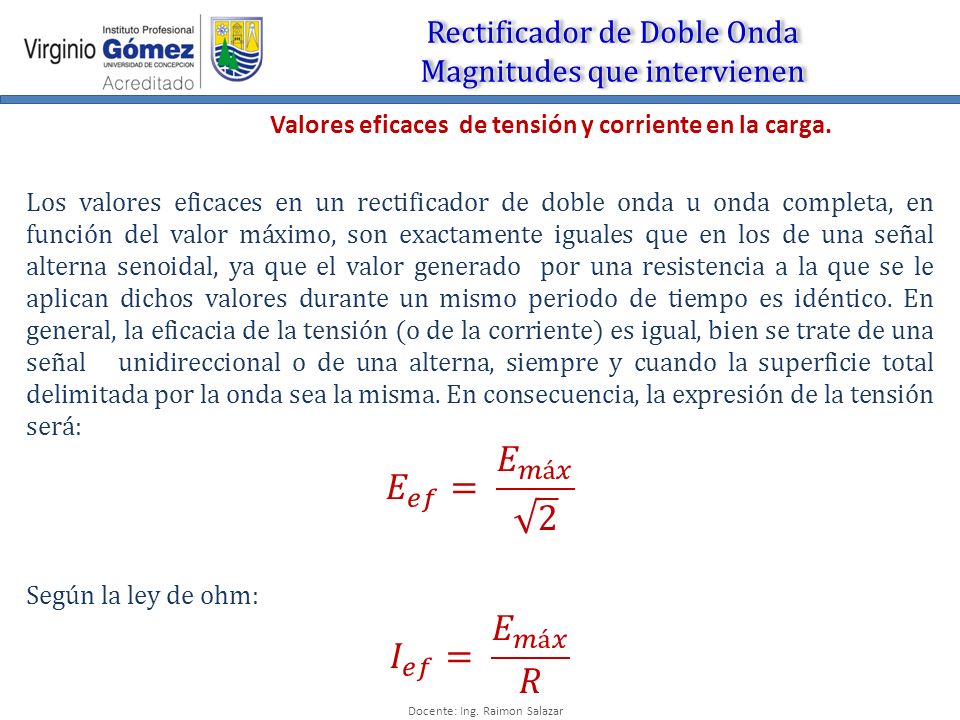

3 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen

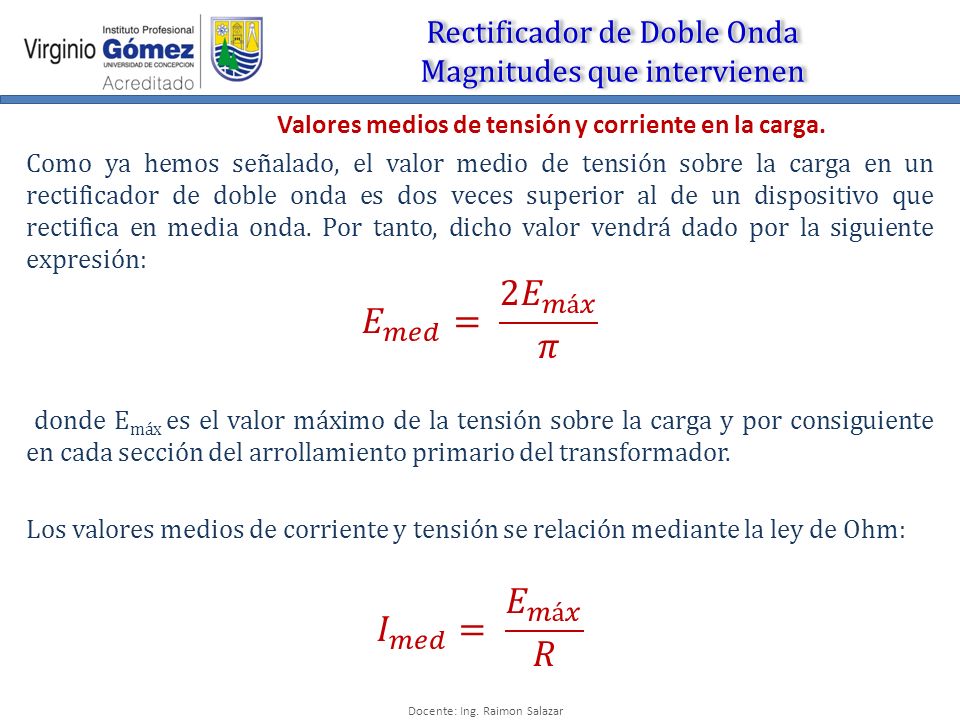

4 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen

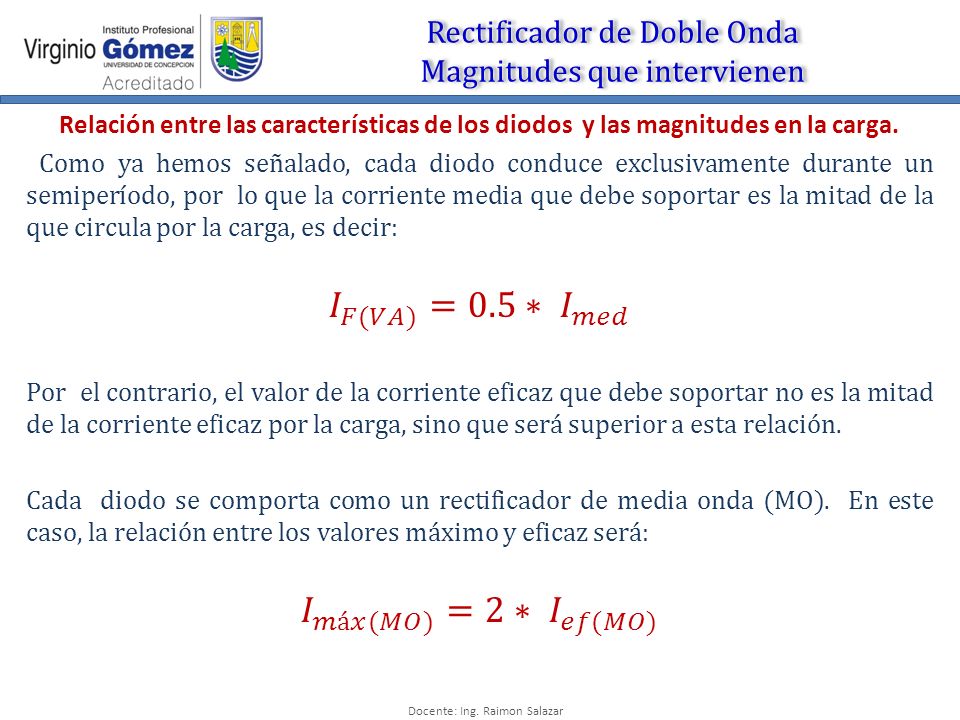

5 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen En la Figura se muestran los valores medio y eficaz de tensión y de corriente de una señal alterna rectificada en doble onda.

6 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen

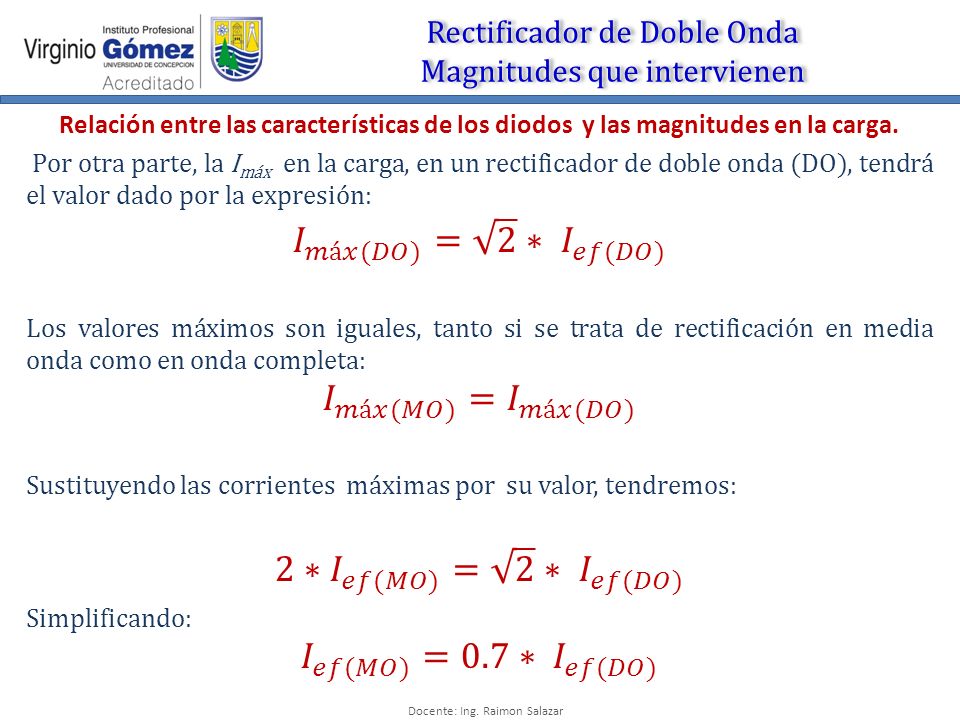

7 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen

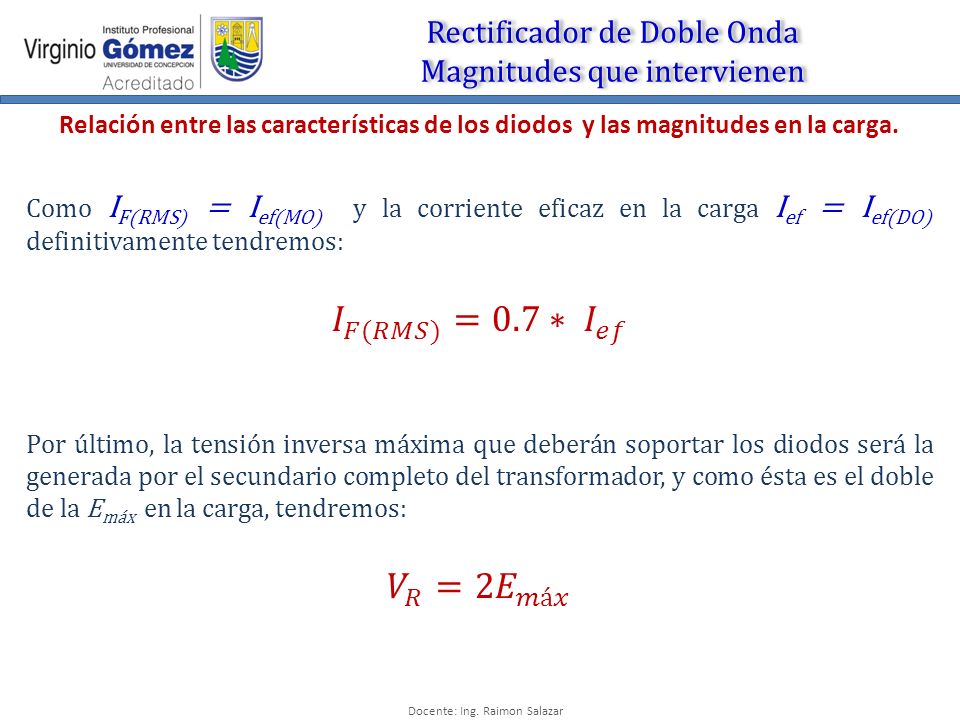

8 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen

9 Docente: Ing. Raimon Salazar Rectificador de Doble Onda Magnitudes que intervienen
