LA IMPORTANCIA DE ELEGIR LA FUENTE DE ALIMENTACIÓN
2

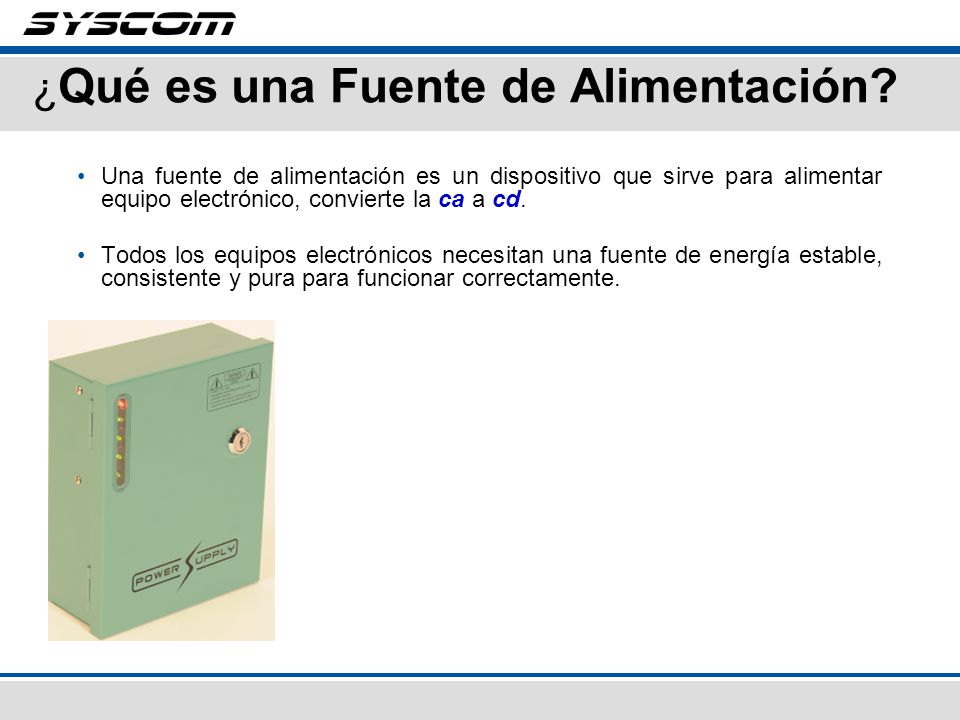

¿Qué es una Fuente de Alimentación?
Una fuente de alimentación es un dispositivo que sirve para alimentar equipo electrónico, convierte la ca a cd. Todos los equipos electrónicos necesitan una fuente de energía estable, consistente y pura para funcionar correctamente.
3

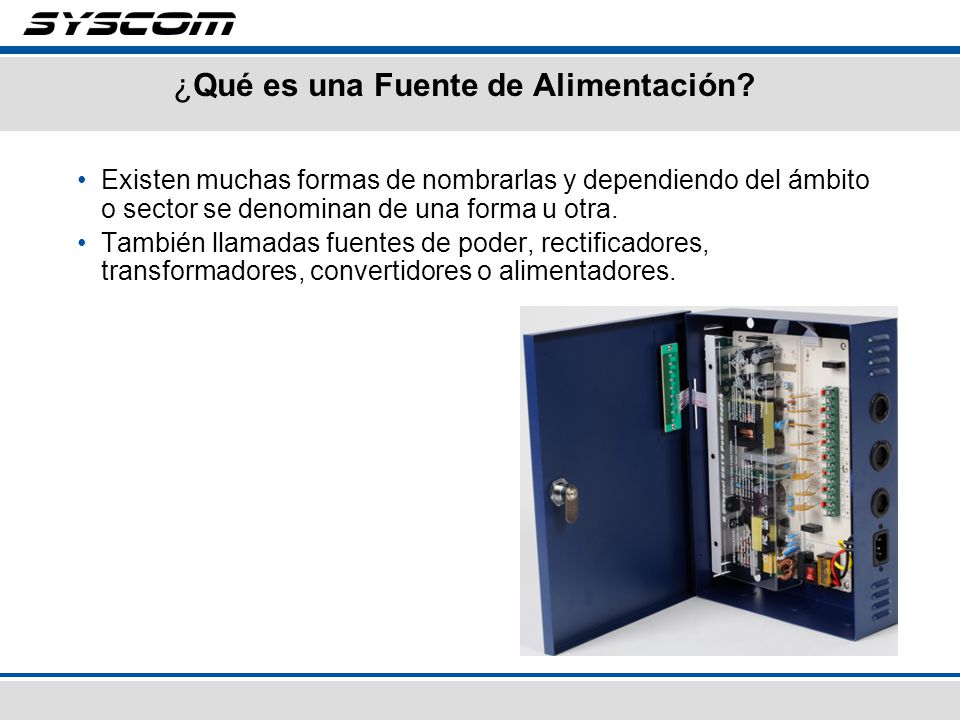

¿Qué es una Fuente de Alimentación?
Existen muchas formas de nombrarlas y dependiendo del ámbito o sector se denominan de una forma u otra. También llamadas fuentes de poder, rectificadores, transformadores, convertidores o alimentadores.
4

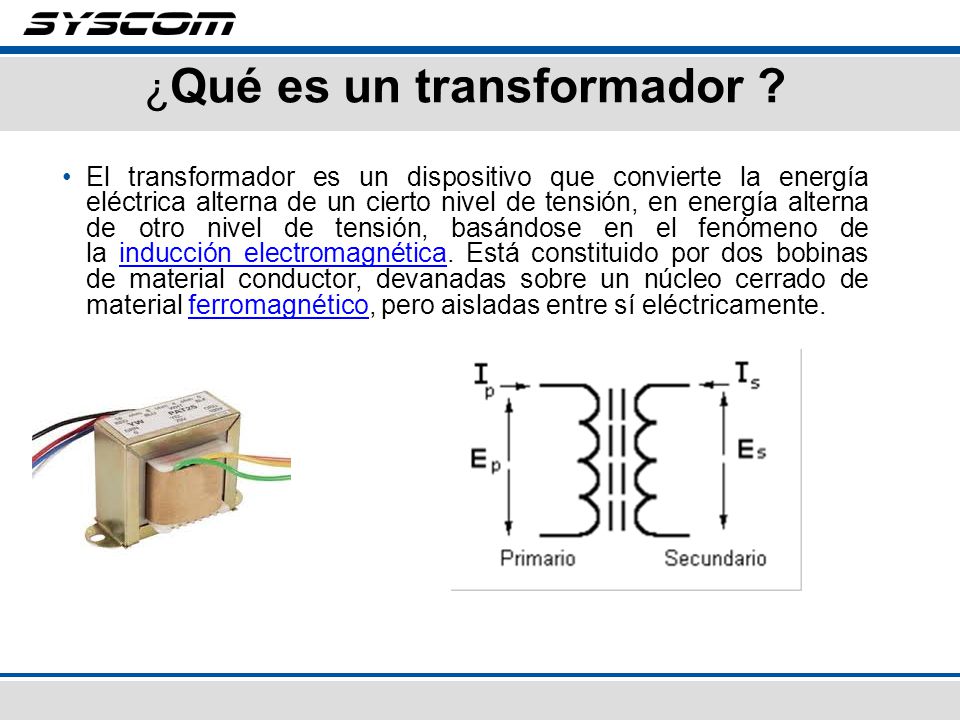

¿Qué es un transformador ?
El transformador es un dispositivo que convierte la energía eléctrica alterna de un cierto nivel de tensión, en energía alterna de otro nivel de tensión, basándose en el fenómeno de la inducción electromagnética. Está constituido por dos bobinas de material conductor, devanadas sobre un núcleo cerrado de material ferromagnético, pero aisladas entre sí eléctricamente.
5

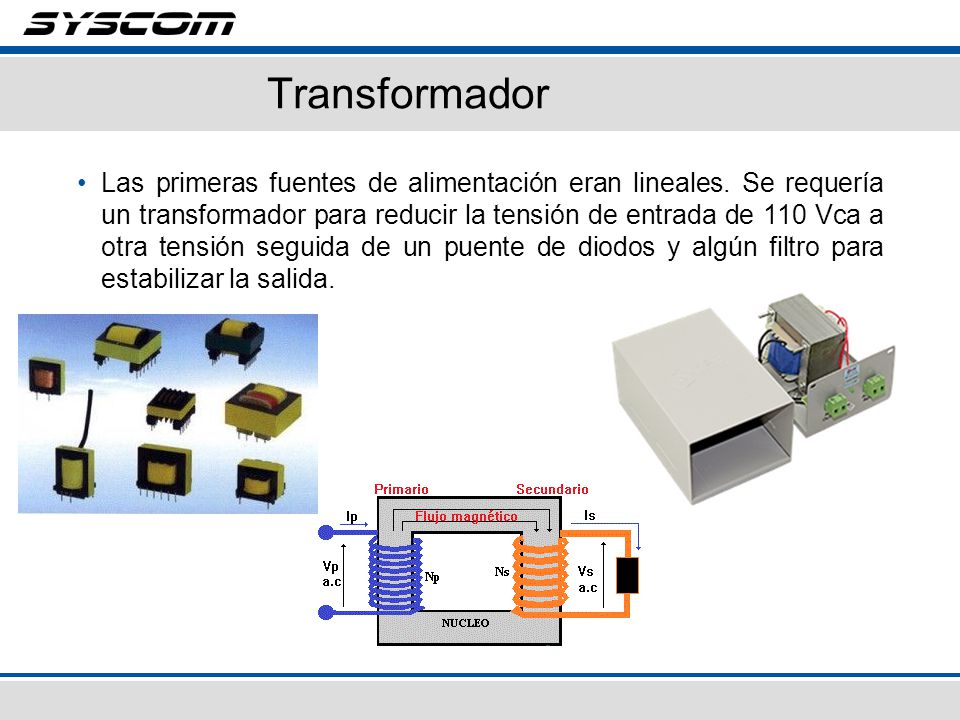

Transformador Las primeras fuentes de alimentación eran lineales. Se requería un transformador para reducir la tensión de entrada de 110 Vca a otra tensión seguida de un puente de diodos y algún filtro para estabilizar la salida.
6

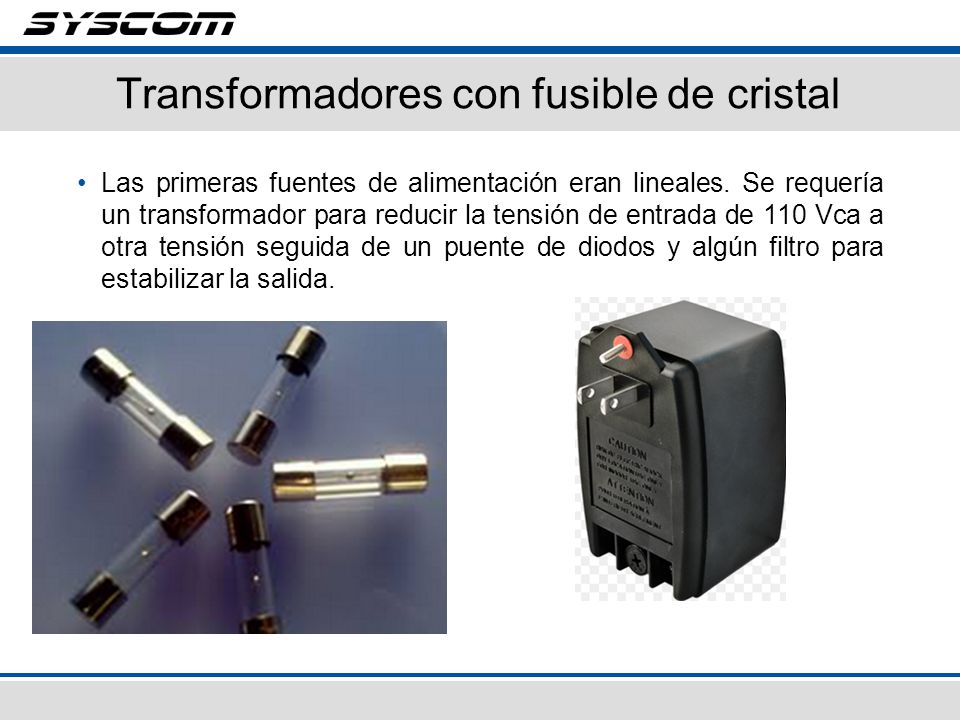

Transformadores con fusible de cristal
Las primeras fuentes de alimentación eran lineales. Se requería un transformador para reducir la tensión de entrada de 110 Vca a otra tensión seguida de un puente de diodos y algún filtro para estabilizar la salida.
7

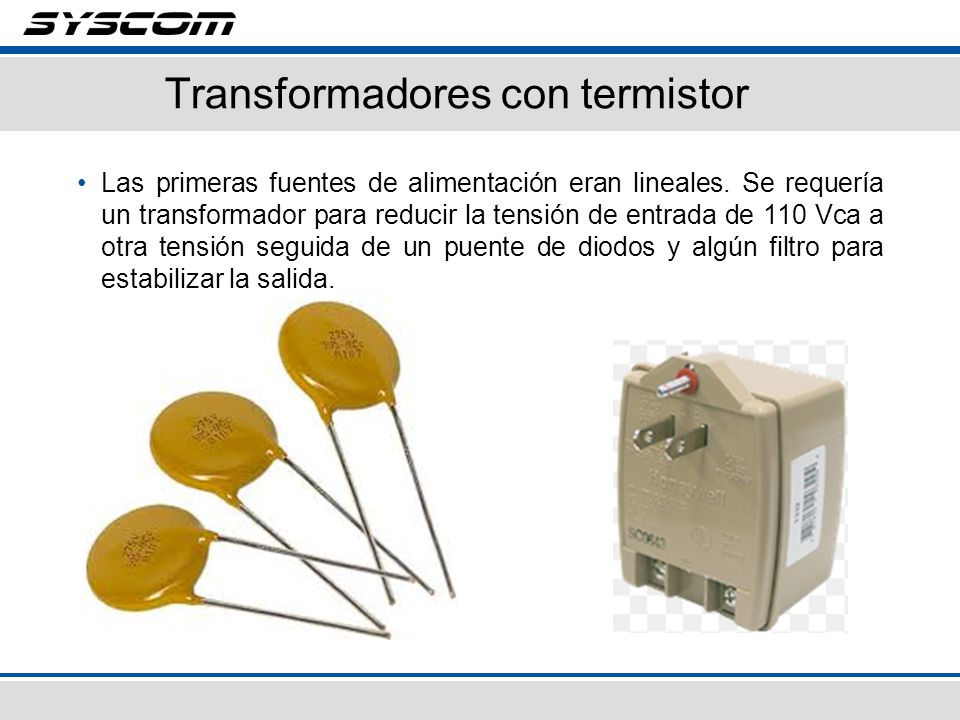

Transformadores con termistor
Las primeras fuentes de alimentación eran lineales. Se requería un transformador para reducir la tensión de entrada de 110 Vca a otra tensión seguida de un puente de diodos y algún filtro para estabilizar la salida.
8
Fuentes de Alimentación Lineales
El inconveniente de las fuentes lineales es su gran tamaño y peso, además disipan gran parte de la energía en calor. La vida de los componentes electrónicos que incorpora o están cercanos se ve afectados por este factor. La tensión de salida varía en función de la carga. Se utilizan ampliamente ya que generan ruido y rizado muy bajo.
9

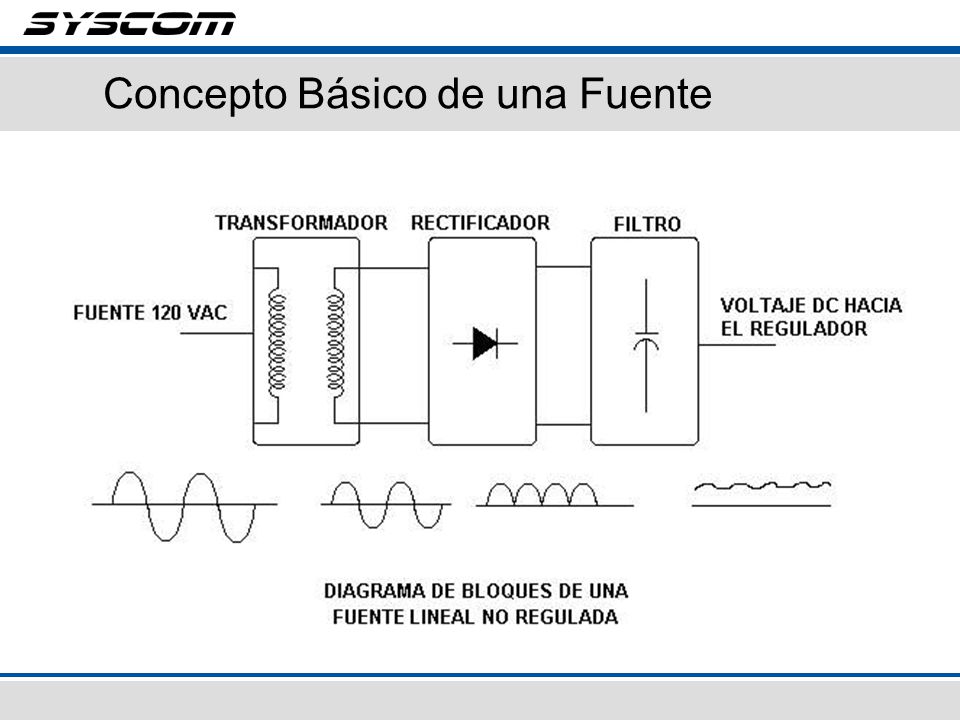

Concepto Básico de una Fuente
10
La fuente de poder líneal
Diagrama de bloques de una fuente de poder líneal.
11

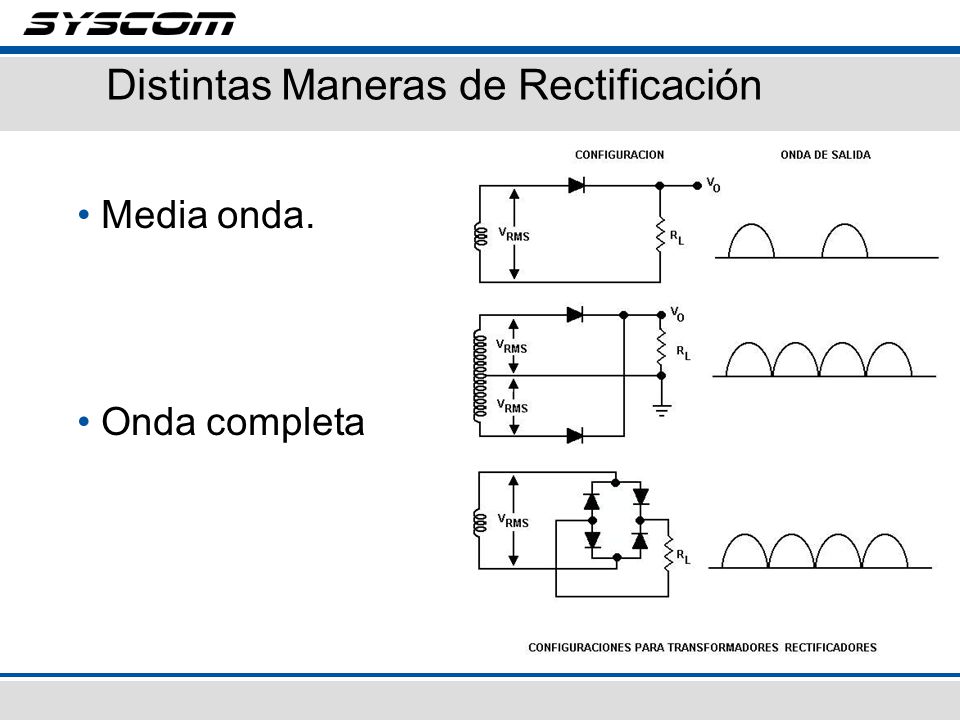

Distintas Maneras de Rectificación
Media onda. Onda completa
12

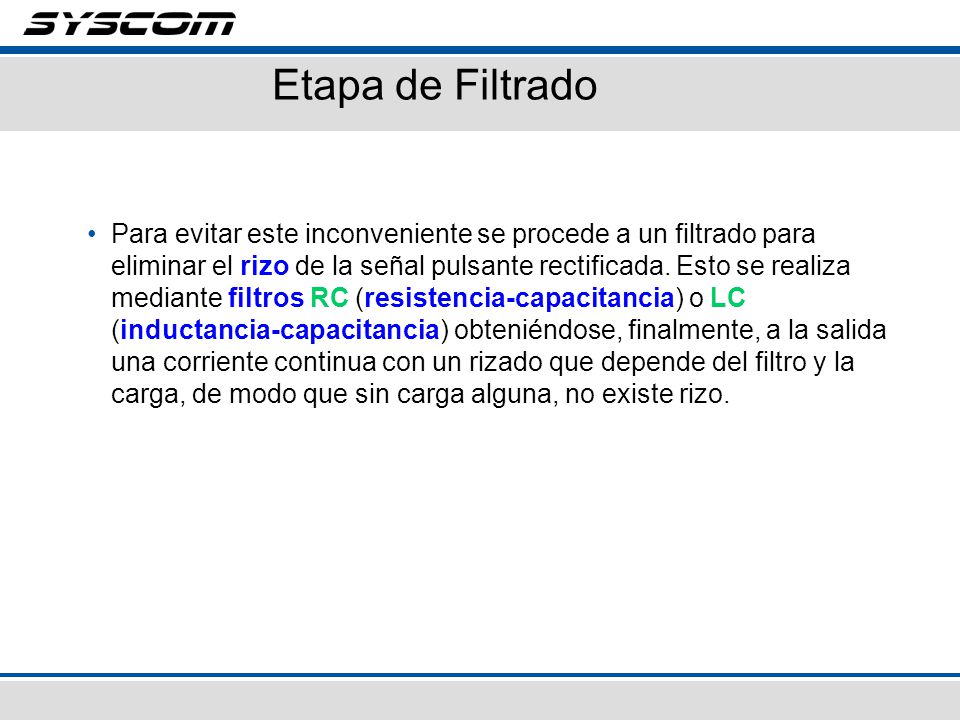

Etapa de Filtrado Para evitar este inconveniente se procede a un filtrado para eliminar el rizo de la señal pulsante rectificada. Esto se realiza mediante filtros RC (resistencia-capacitancia) o LC (inductancia-capacitancia) obteniéndose, finalmente, a la salida una corriente continua con un rizado que depende del filtro y la carga, de modo que sin carga alguna, no existe rizo.
13

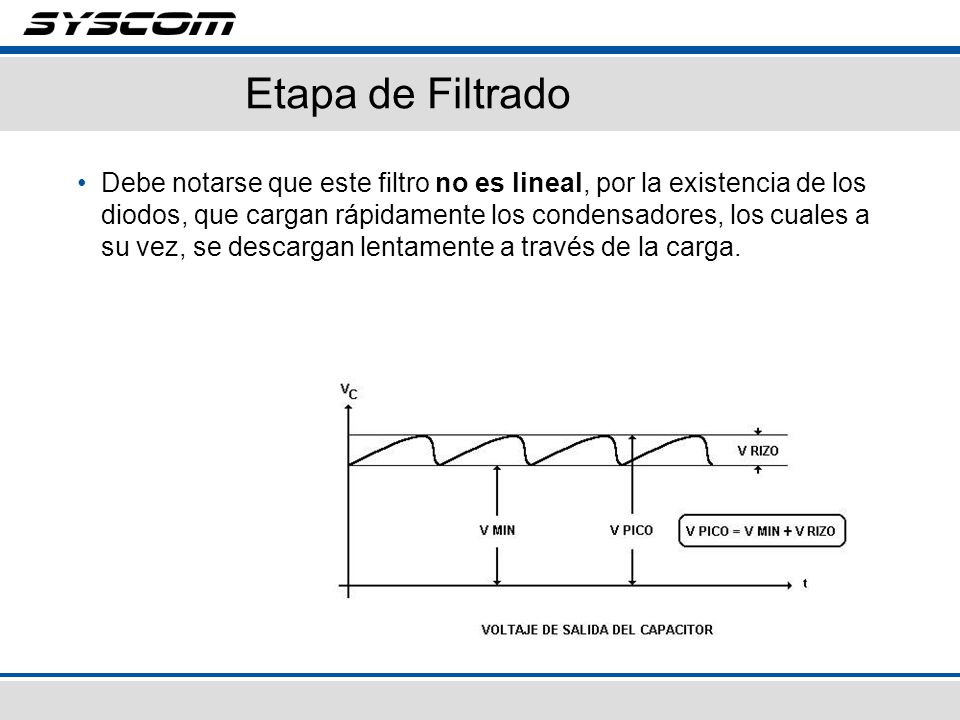

Etapa de Filtrado Debe notarse que este filtro no es lineal, por la existencia de los diodos, que cargan rápidamente los condensadores, los cuales a su vez, se descargan lentamente a través de la carga.
14
Regulación de Voltaje Si se desea un voltaje fijo a la salida de la fuente es necesario conectar un regulador de voltaje, los cuales pueden ser: Fijos (5, 8, 9, 12, 24V, etc.) Variables (1.25V - 35V, dependiendo del voltaje del transformador)
15

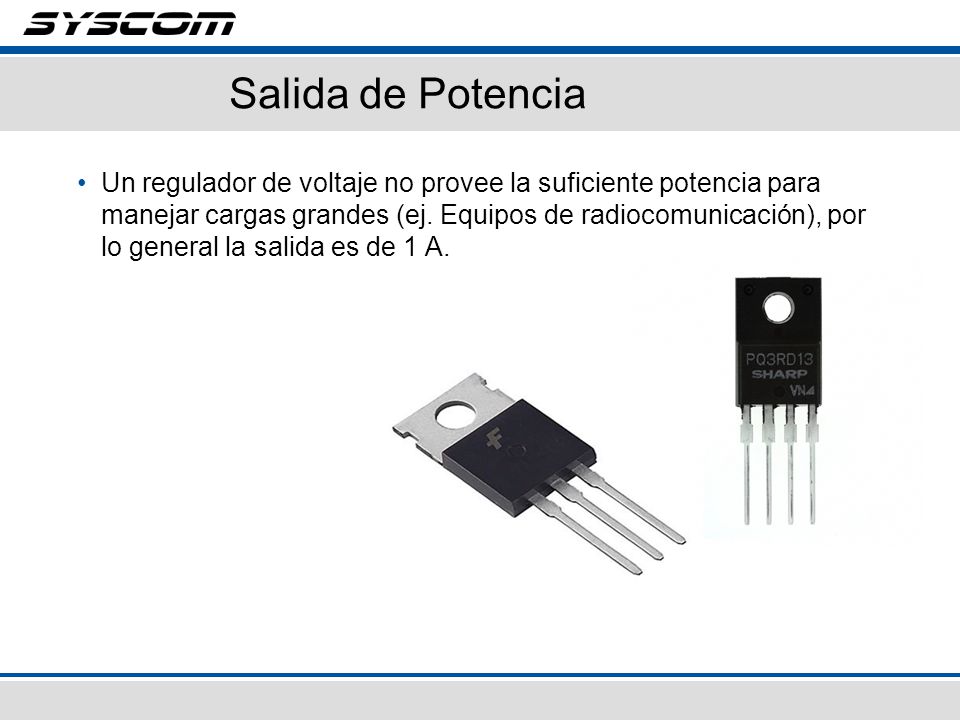

Salida de Potencia Un regulador de voltaje no provee la suficiente potencia para manejar cargas grandes (ej. Equipos de radiocomunicación), por lo general la salida es de 1 A.
16
Salida de Potencia Para lograr esto, es necesario conectar transistores de potencia a la salida.
17

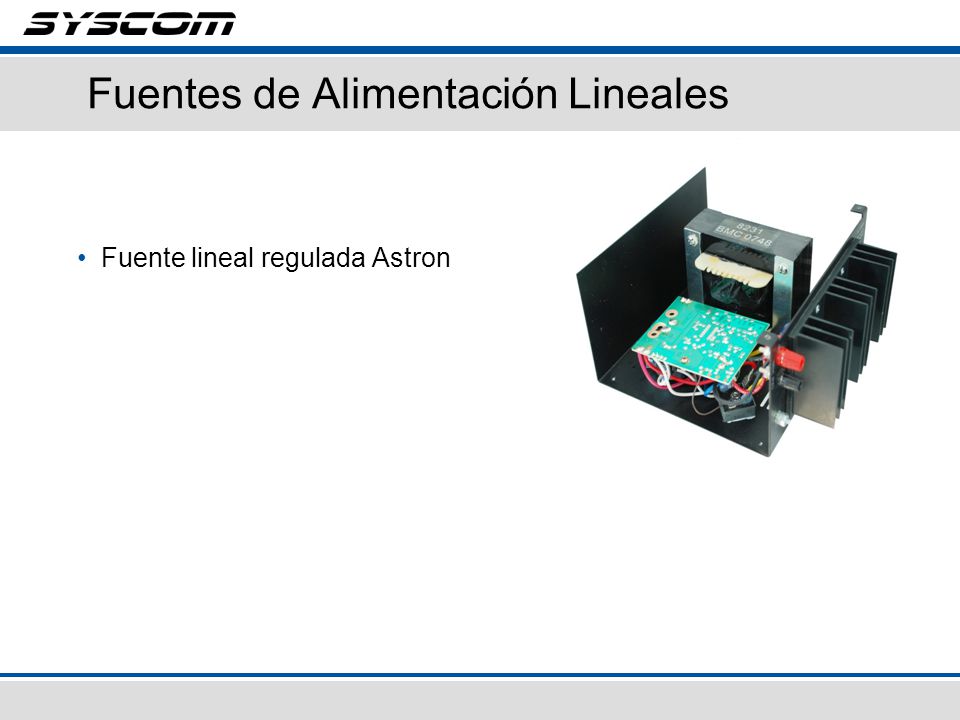

Fuentes de Alimentación Lineales
Fuente lineal regulada Astron
18

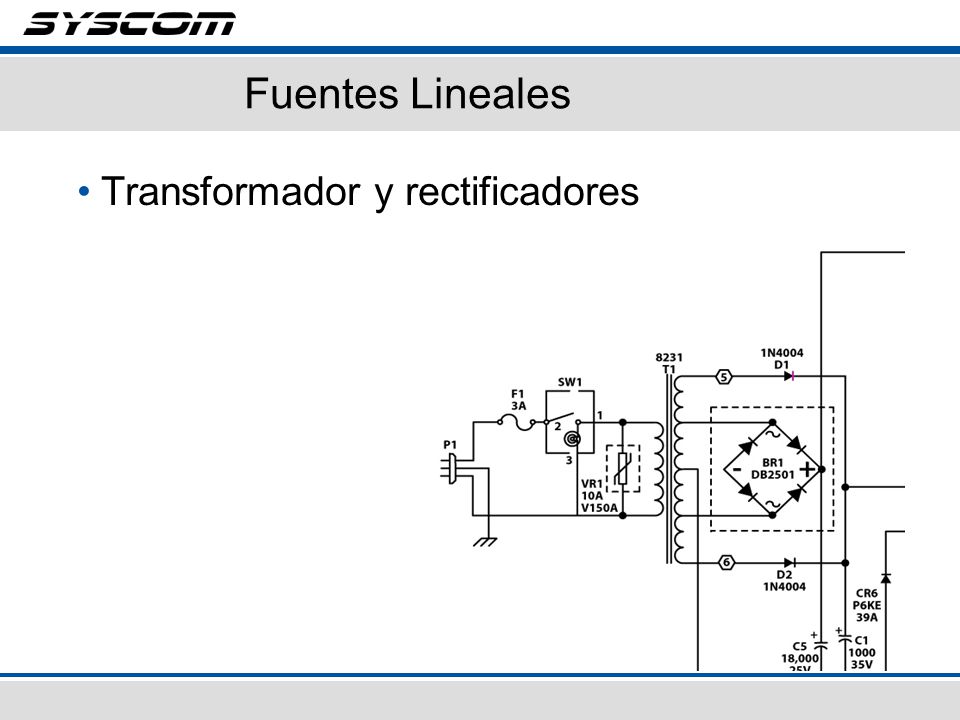

Fuentes Lineales Transformador y rectificadores
19

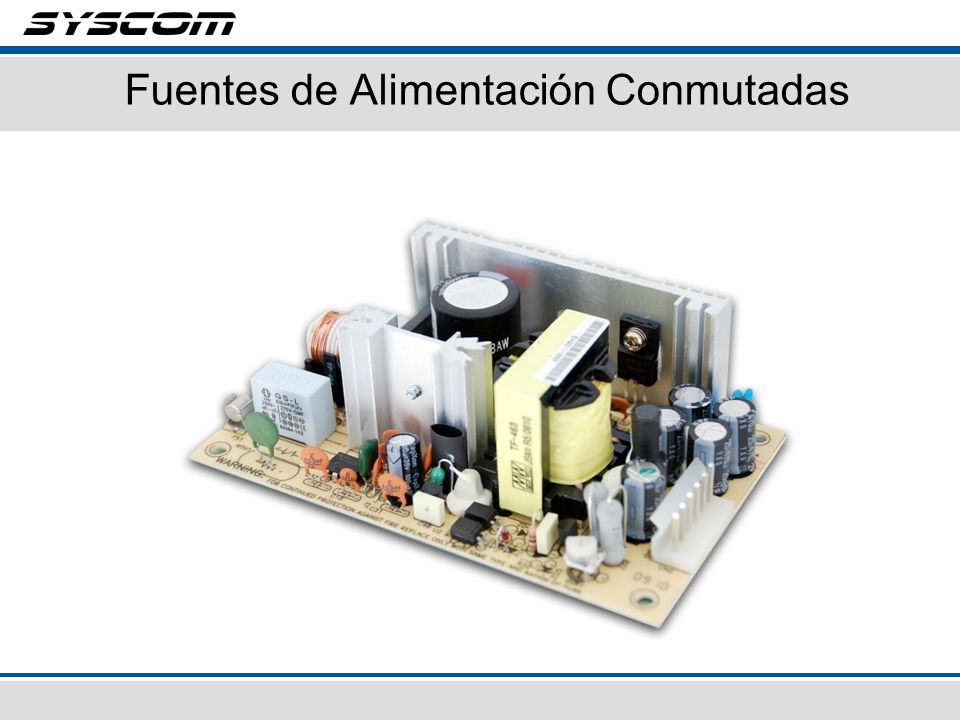

Fuentes de Alimentación Conmutadas
20

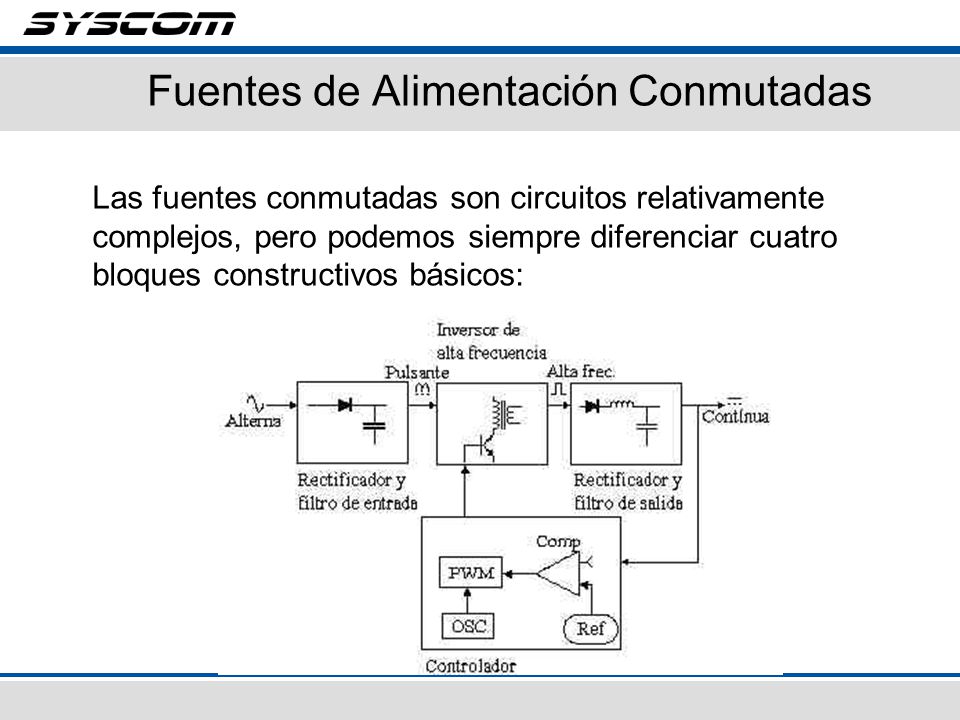

Fuentes de Alimentación Conmutadas
Las fuentes conmutadas son circuitos relativamente complejos, pero podemos siempre diferenciar cuatro bloques constructivos básicos:
21
Fuentes Conmutadas vs. Fuentes Lineales
La fuente lineal ofrece tres ventajas principales: Simplicidad de diseño. Operación suave y capacidad de manejar cargas. (Bajo ruido de salida y una respuesta dinámica muy rápida). Para potencias menores a 10W, el costo de los componentes es mucho menor que el de las fuentes conmutadas.
22

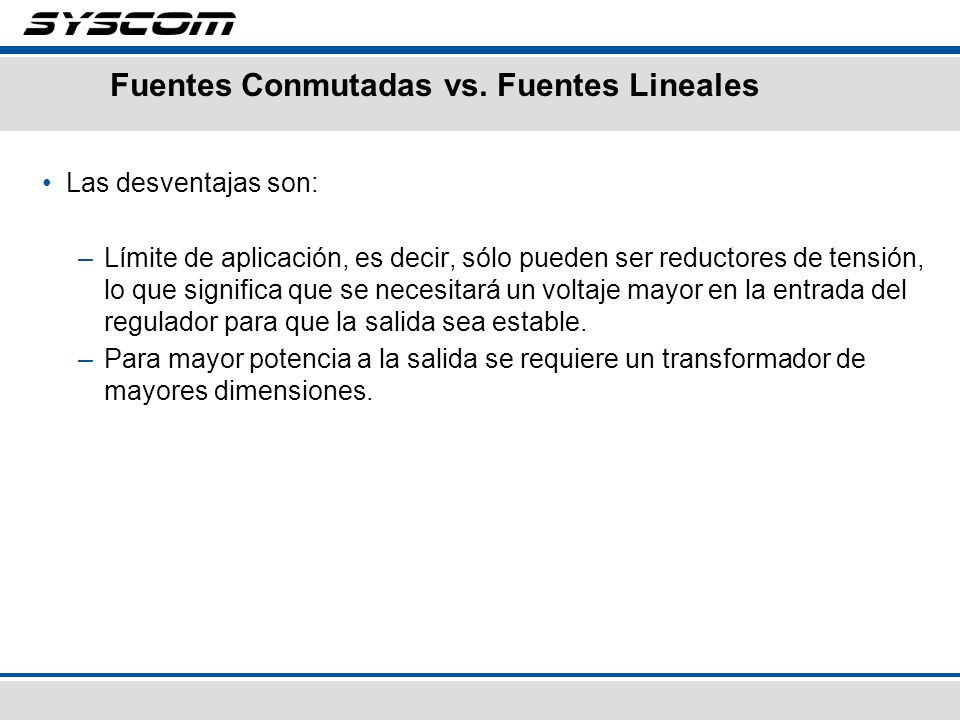

Fuentes Conmutadas vs. Fuentes Lineales
Las desventajas son: Límite de aplicación, es decir, sólo pueden ser reductores de tensión, lo que significa que se necesitará un voltaje mayor en la entrada del regulador para que la salida sea estable. Para mayor potencia a la salida se requiere un transformador de mayores dimensiones.
23

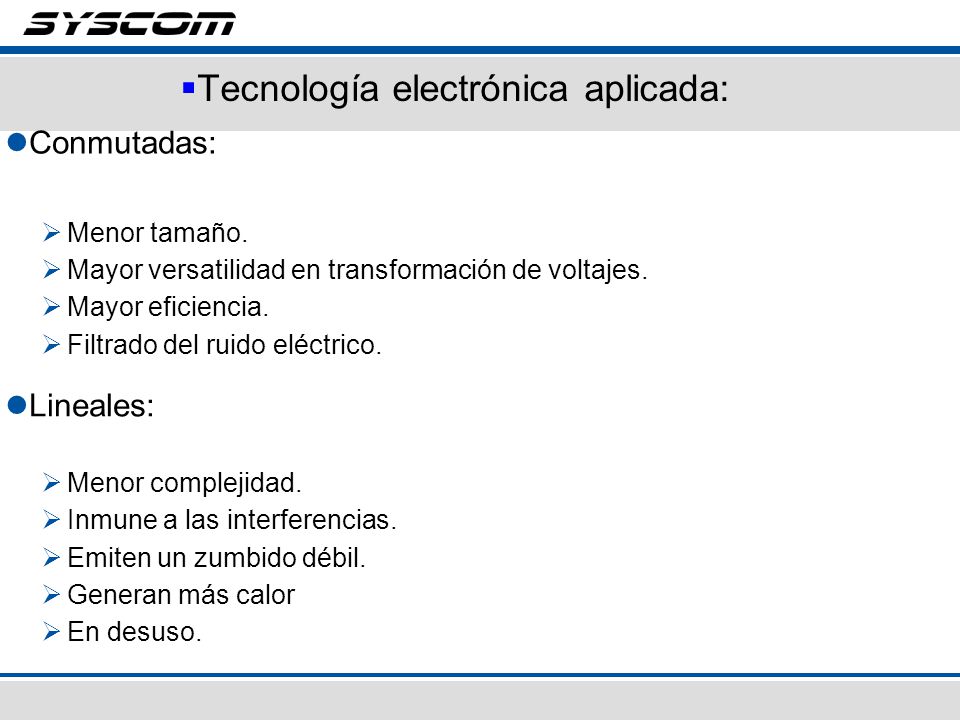

Tecnología electrónica aplicada:
Conmutadas: Menor tamaño. Mayor versatilidad en transformación de voltajes. Mayor eficiencia. Filtrado del ruido eléctrico. Lineales: Menor complejidad. Inmune a las interferencias. Emiten un zumbido débil. Generan más calor En desuso.
24

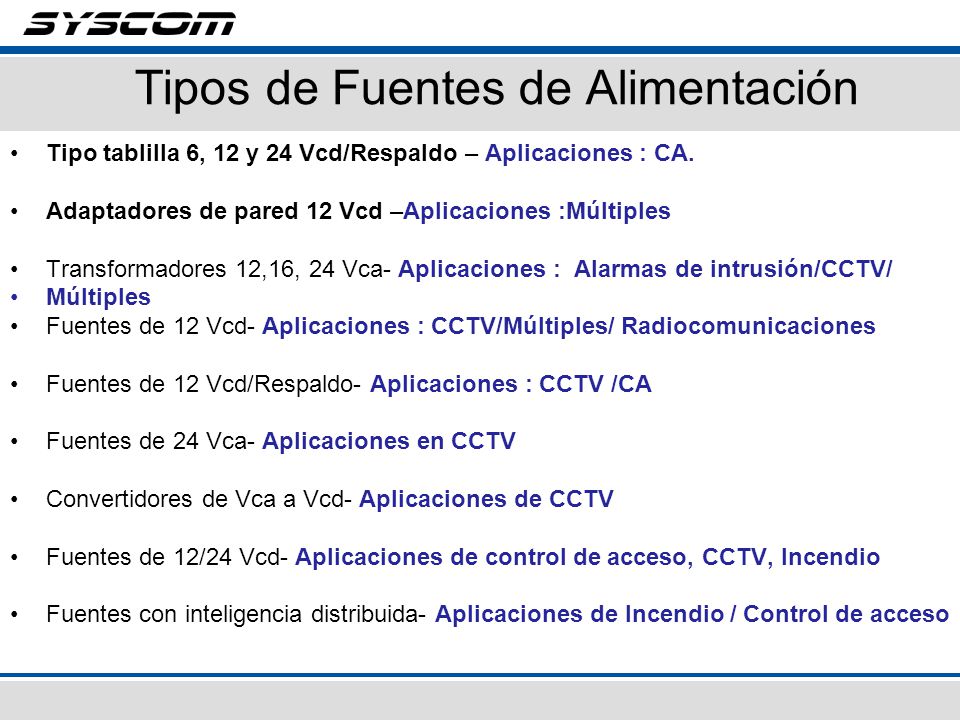

Tipos de Fuentes de Alimentación
Tipo tablilla 6, 12 y 24 Vcd/Respaldo – Aplicaciones : CA. Adaptadores de pared 12 Vcd –Aplicaciones :Múltiples Transformadores 12,16, 24 Vca- Aplicaciones : Alarmas de intrusión/CCTV/ Múltiples Fuentes de 12 Vcd- Aplicaciones : CCTV/Múltiples/ Radiocomunicaciones Fuentes de 12 Vcd/Respaldo- Aplicaciones : CCTV /CA Fuentes de 24 Vca- Aplicaciones en CCTV Convertidores de Vca a Vcd- Aplicaciones de CCTV Fuentes de 12/24 Vcd- Aplicaciones de control de acceso, CCTV, Incendio Fuentes con inteligencia distribuida- Aplicaciones de Incendio / Control de acceso
25
Fuentes de Alimentación
26

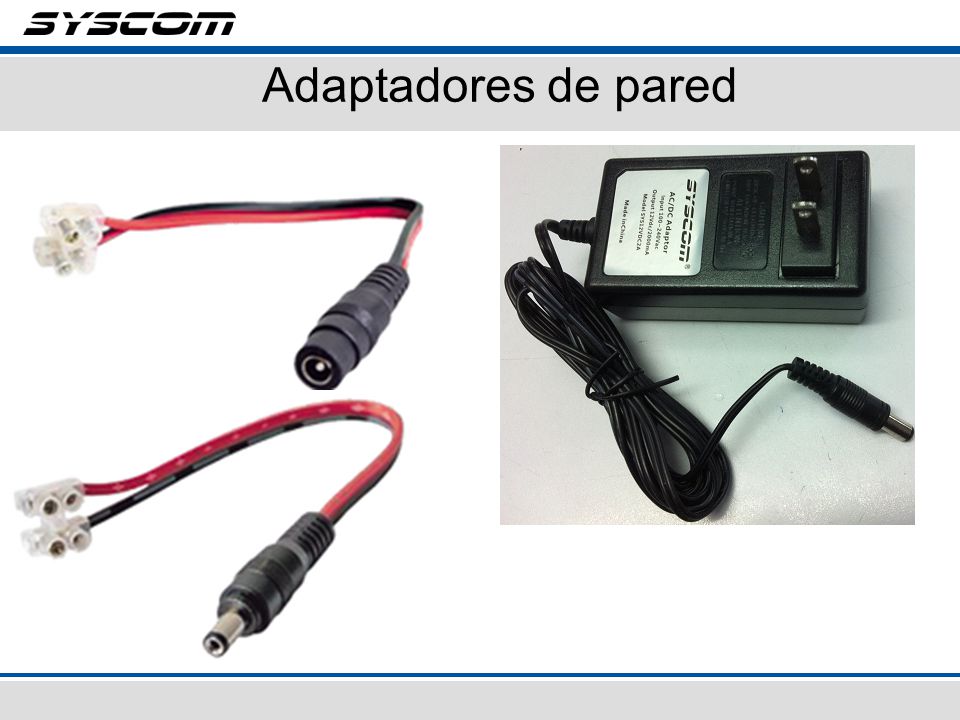

Adaptadores de pared
27

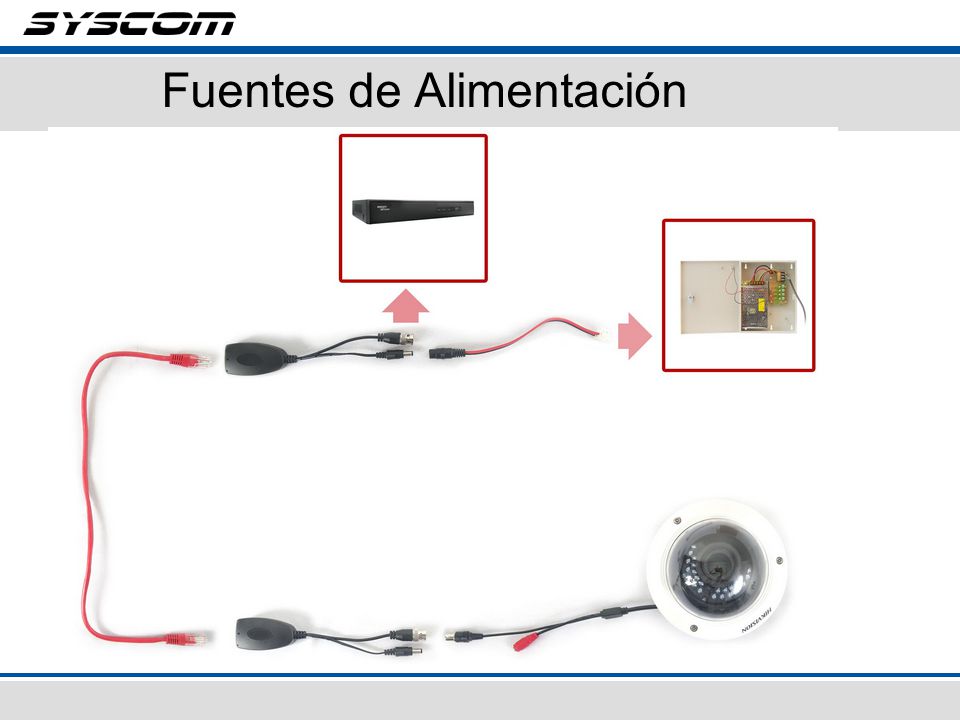

Fuentes de Alimentación
28

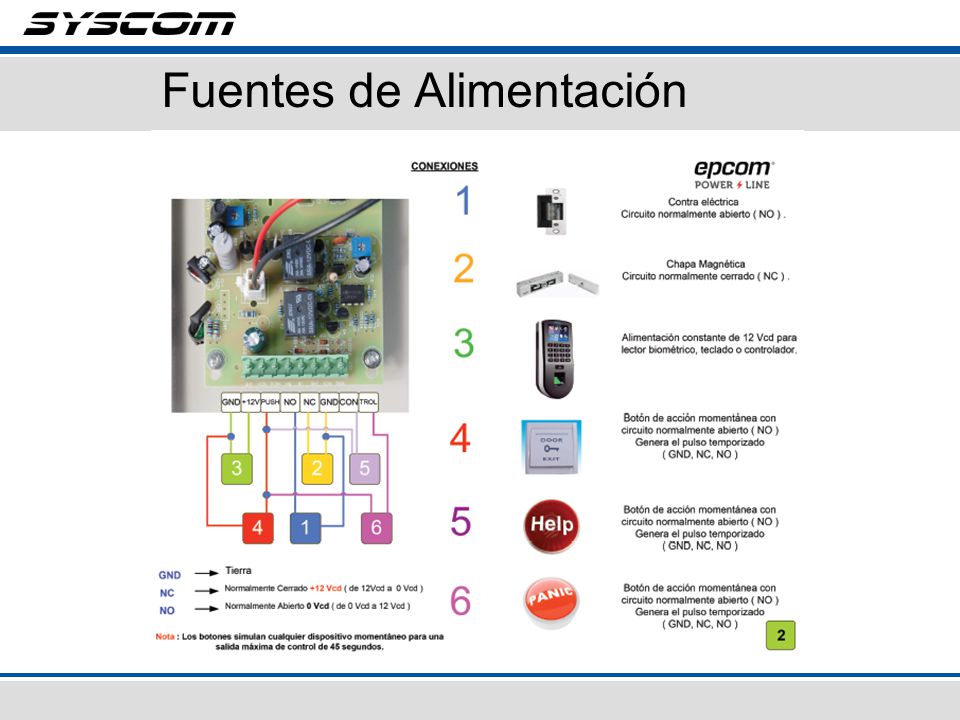

Fuentes de Alimentación
29
Fuentes de Alimentación
30
Fuentes de Alimentación
31
Fuentes de Alimentación
32
Fuentes de Alimentación
33

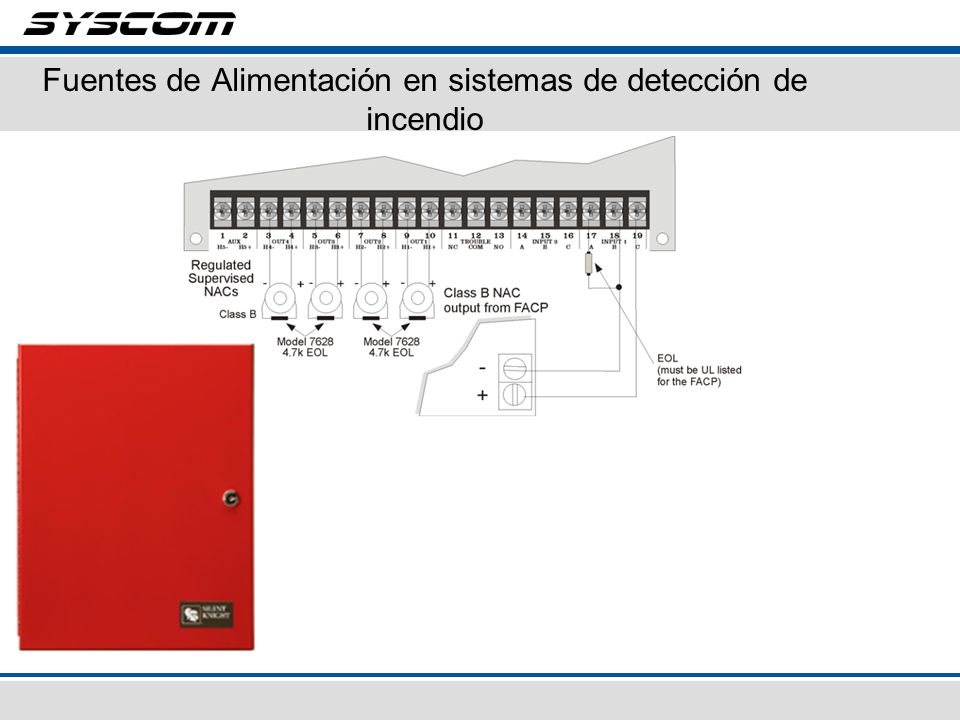

Fuentes de Alimentación en sistemas de detección de incendio
34

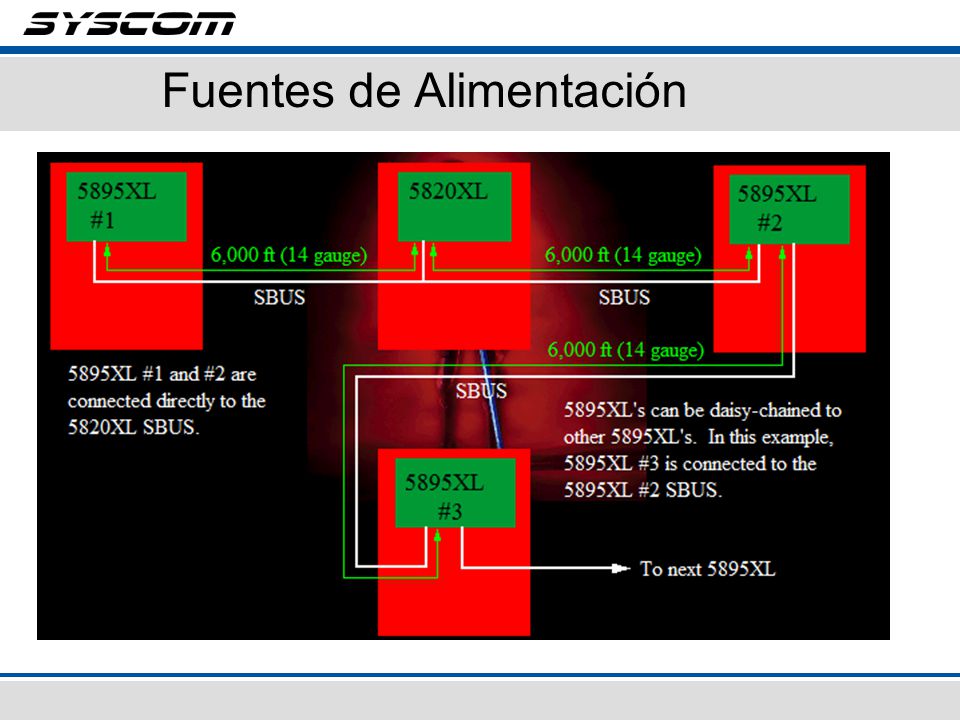

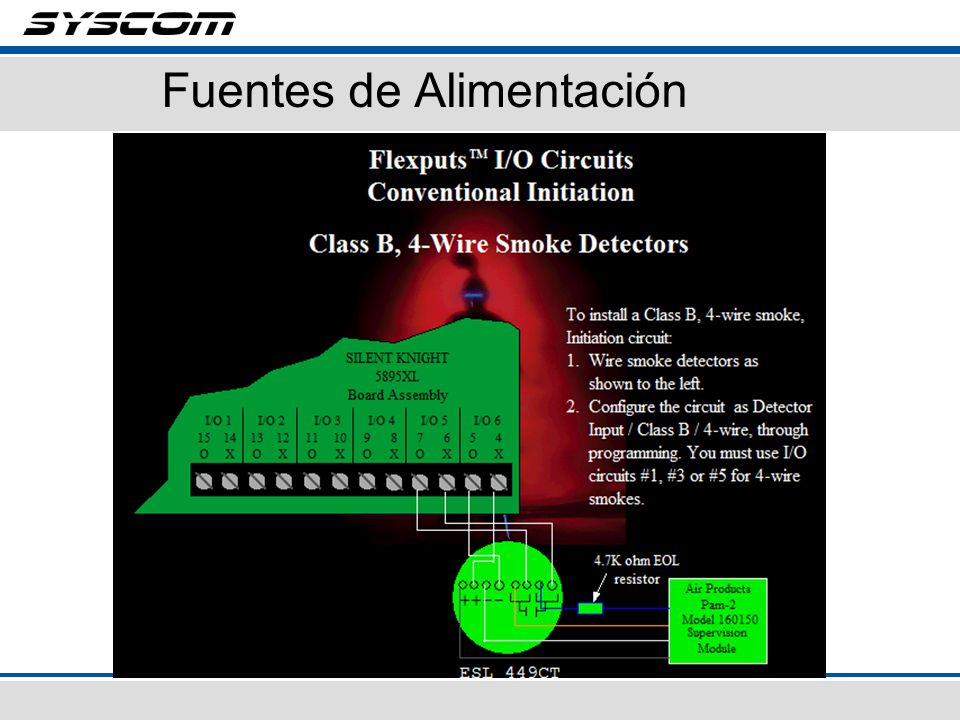

Fuentes de Alimentación
35

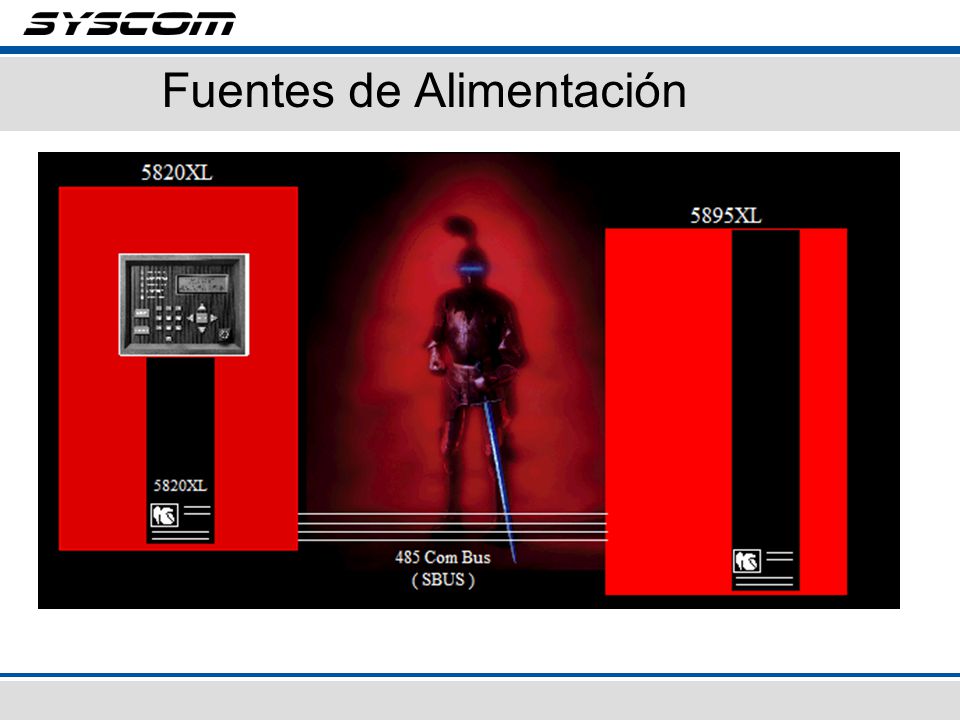

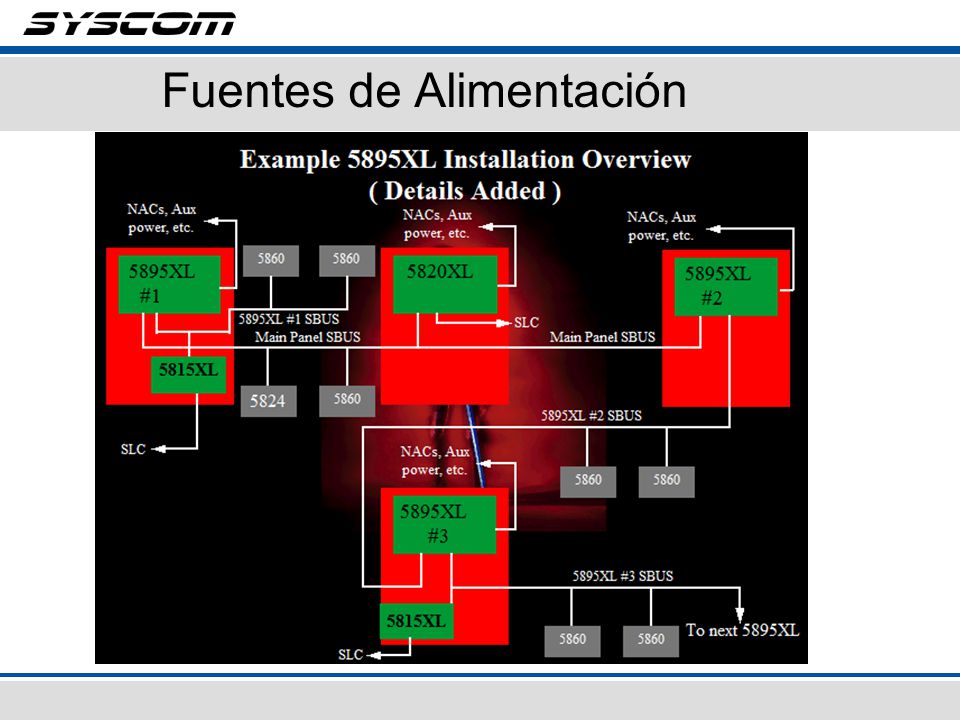

Fuentes de Alimentación
36

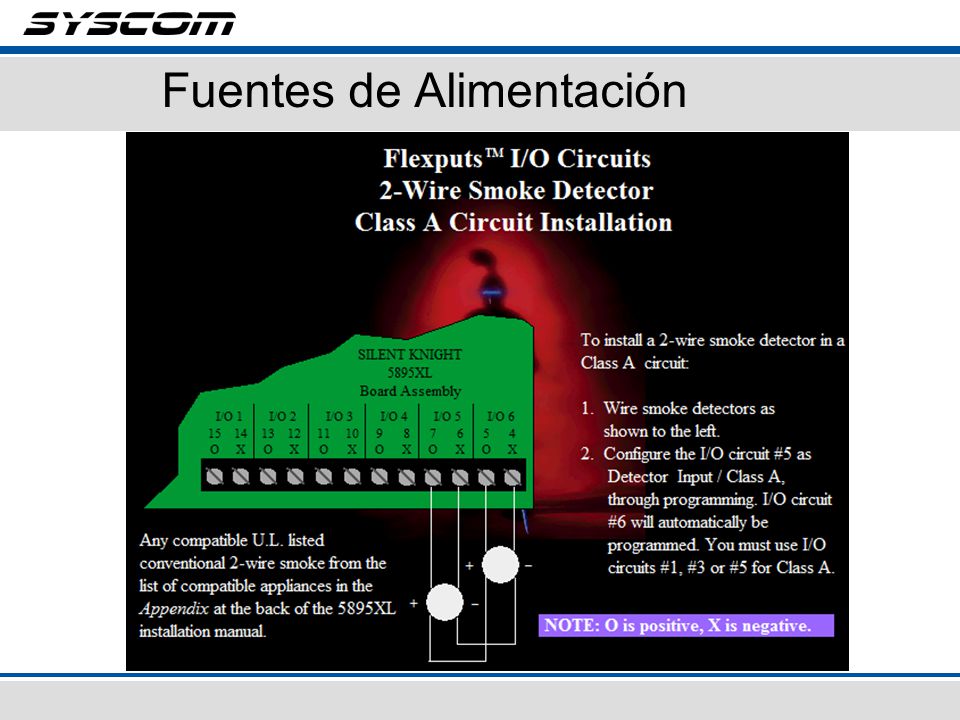

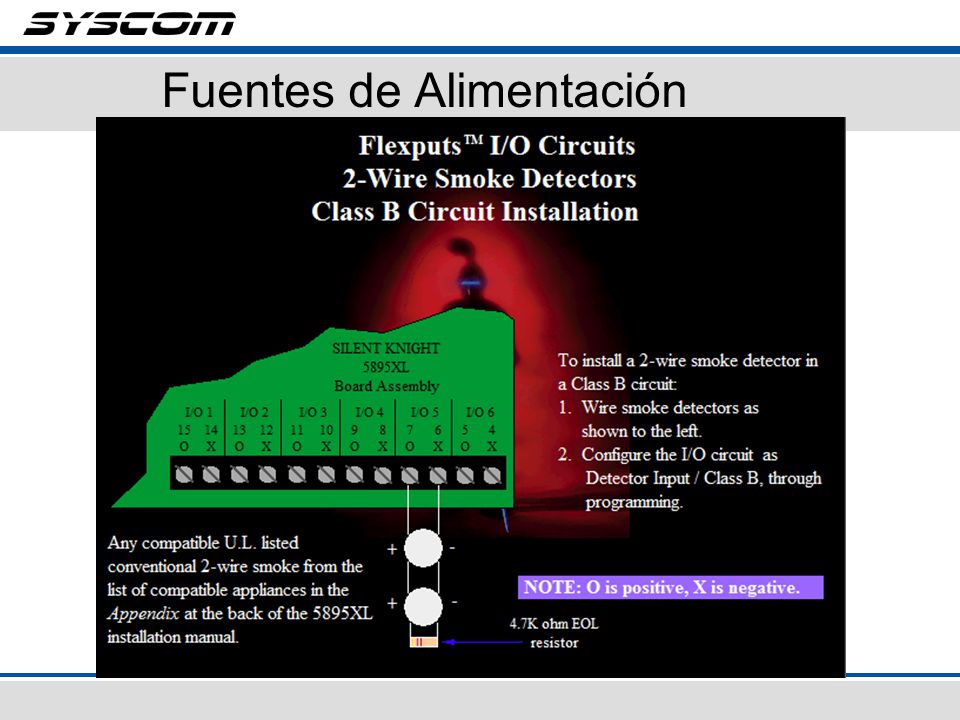

Fuentes de Alimentación
37

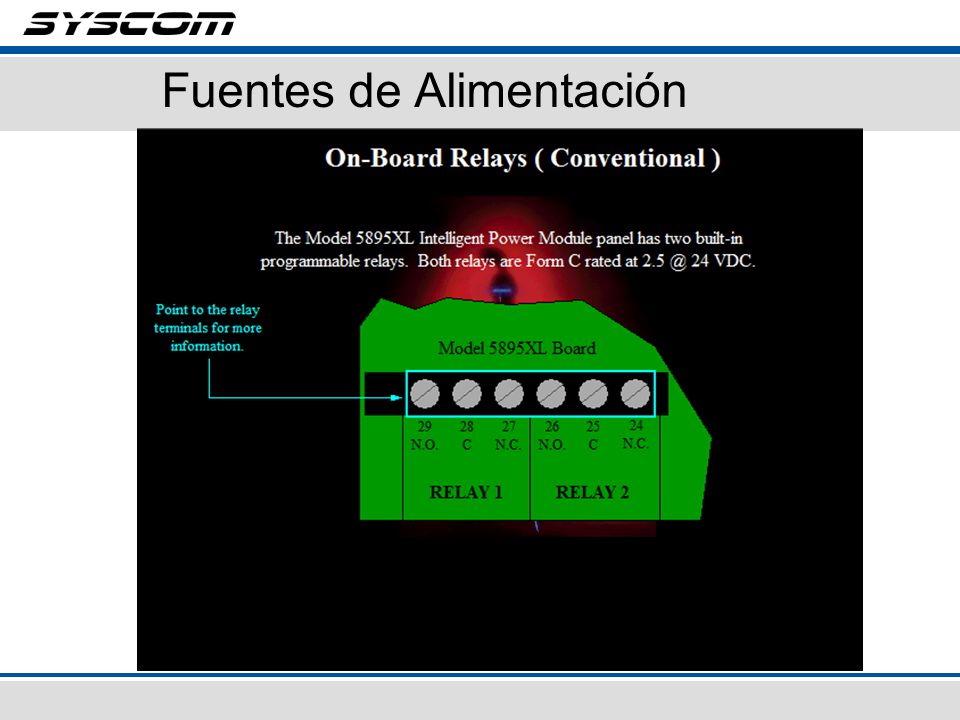

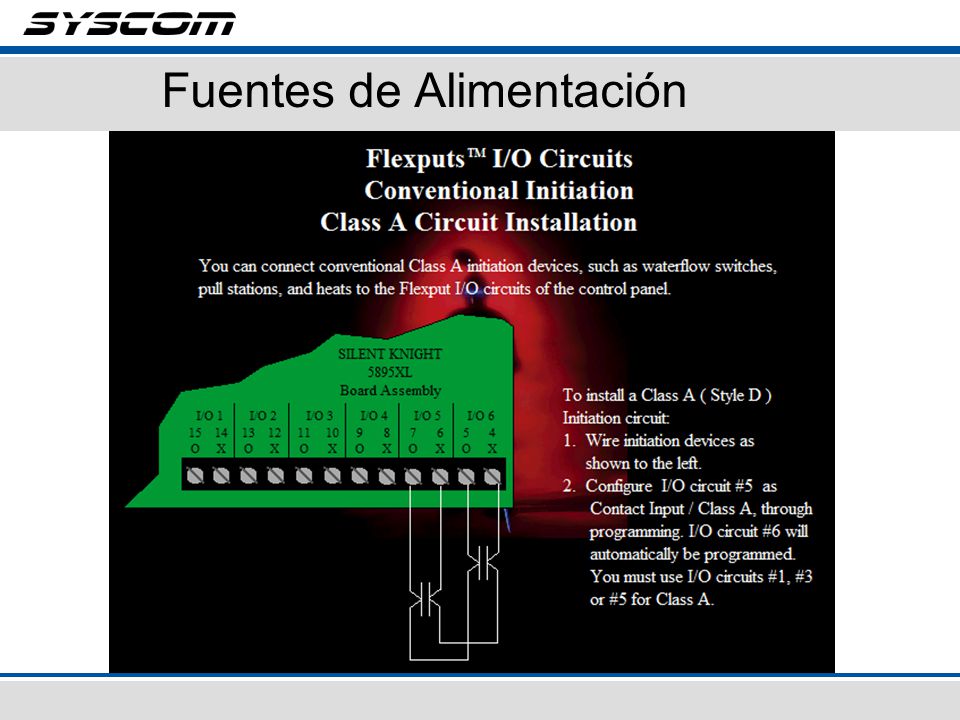

Fuentes de Alimentación
38

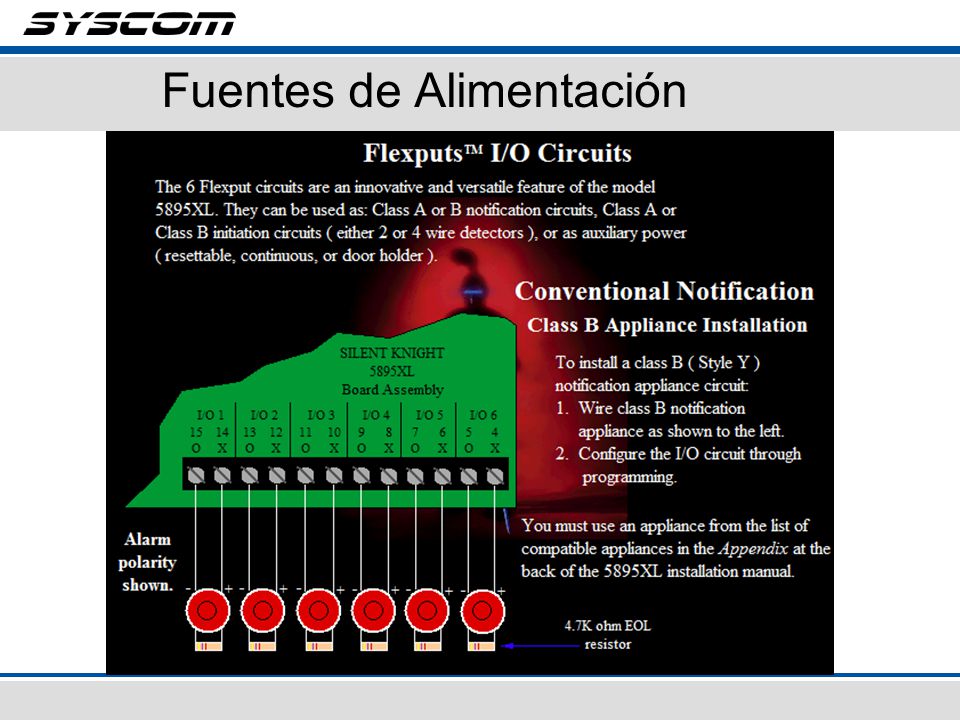

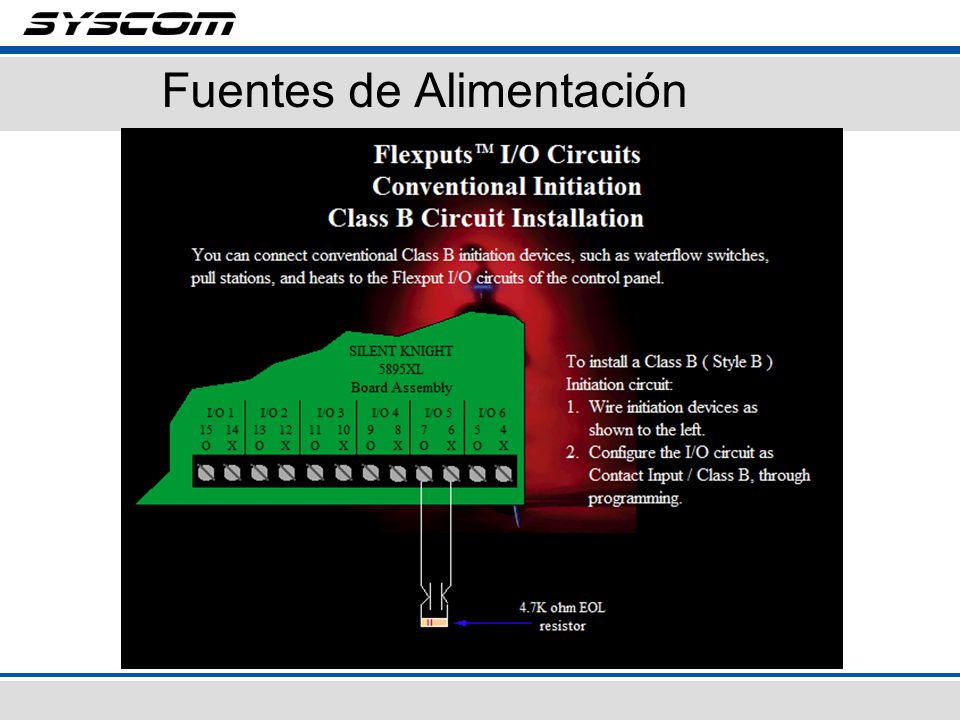

Fuentes de Alimentación
39

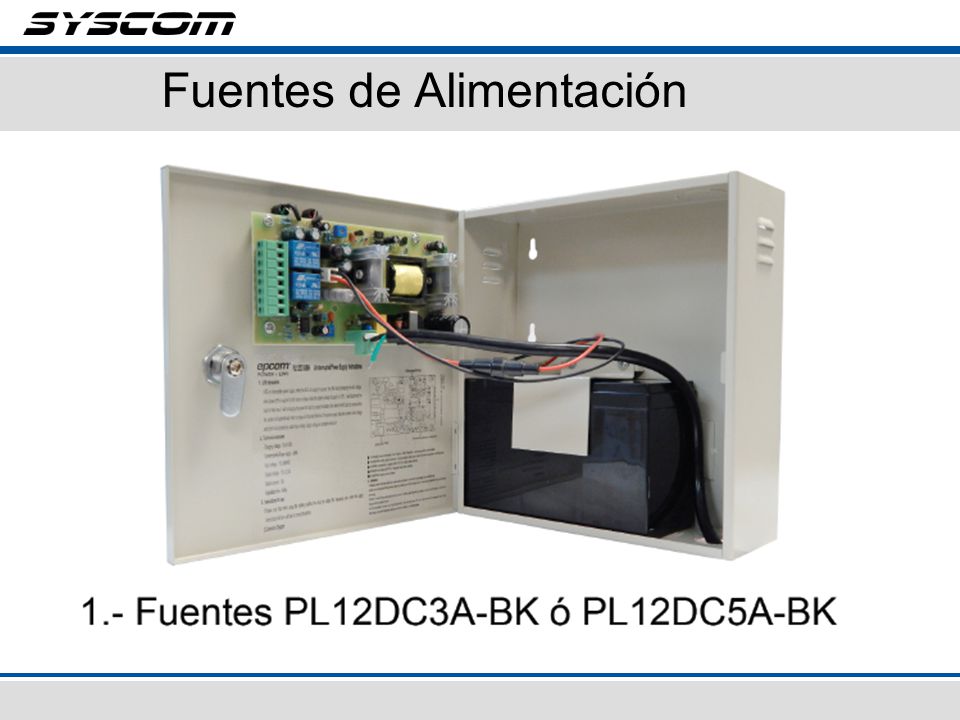

Fuentes de Alimentación
40

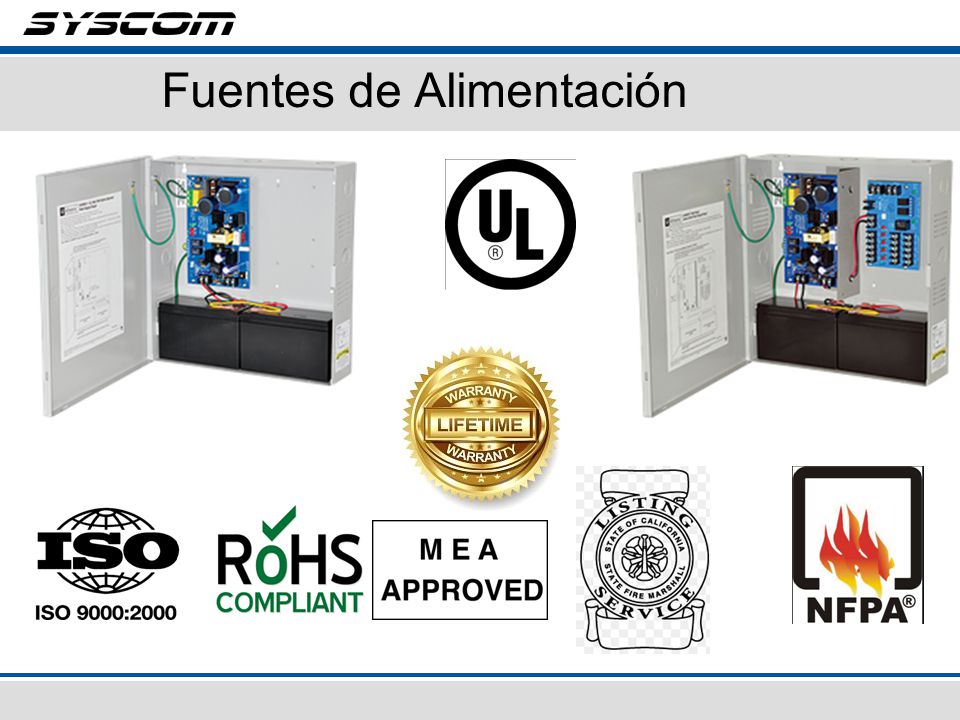

Fuentes de Alimentación
41
Fuentes de Alimentación
42
Fuentes de Alimentación
43
Fuentes de Alimentación
44
Fuentes de Alimentación
45
Fuentes de Alimentación
46
PREGUNTAS ?
47
Muchas Gracias!!!. www. syscom.mx
