0 Uso del biogás del relleno sanitario para la producción de energía eléctrica.
Octubre 2015

1 Corporación AES 18 países 18,500 empleados
más de 30 años de experiencia 132 Plantas de generación con más de 35 GW de capacidad instalada Generación por tipo de combustible 8 Empresas de Distribución, con más de 10 millones de clientes, y ventas de más de 95,000 GWh al año XXV CONGRESO COPIMERA 2015

2 Energia Verde para El Salvador

3 Mal manejo de los desechos sólidos
Afectación de la limpieza y el orden. Proliferación de vectores de enfermedades. Contaminación del agua. Incidencia negativa en el turismo. Afectación de la economía social. XXV CONGRESO COPIMERA 2015

4 Buen manejo de los desechos sólidos
Evita la contaminación de los mantos acuíferos. Evita la proliferación de vectores de enfermedades. Permite el aprovechamiento del gas producido por su descomposición. XXV CONGRESO COPIMERA 2015

5 Historia del Proyecto El proyecto de aprovechamiento del biogás en el relleno Sanitario de Nejapa, inicialmente fue desarrollado por Biothermica, una compañía Canadiense con base en Montreal, Quebec. El proyecto fue registrado bajo la Convención Marco de las Naciones Unidas sobre el Cambio Climático (UNFCCC) en marzo de 2006 e inició sus operaciones en Octubre del mismo año. En Abril de 2008, AES adquirió los derechos de explotación del gas de relleno sanitario (LFG por sus siglas en ingles), los derechos para la construcción de la planta de generación, los activos de sistema de recolección de gas, así como también las estaciones existentes de extractores de vacío y los quemadores de gas. XXV CONGRESO COPIMERA 2015

6 Historia del Proyecto Con la construcción e inauguración en el año 2011 de la planta de generación AES Nejapa, un proyecto pionero en Centroamérica. El Salvador ha avanzado un gran peldaño en materia de protección ambiental, siendo protagonista de una iniciativa innovadora que se une al desarrollo de proyectos con estándares de clase mundial que gozan de reconocimiento internacional. XXV CONGRESO COPIMERA 2015

7 Generalidades del Proyecto
El proyecto AES Nejapa está localizado en el relleno sanitario de Nejapa, 17 km. al norte de San Salvador, a inmediaciones de la carretera que une los Municipios de Quezaltepeque y Nejapa. Área total del relleno sanitario: 80 Hectáreas Área total de la planta de generación: 15,000 metros cuadrados. Tasa actual de disposición: ~ 2,000 toneladas por día. XXV CONGRESO COPIMERA 2015

8 XXV CONGRESO COPIMERA 2015

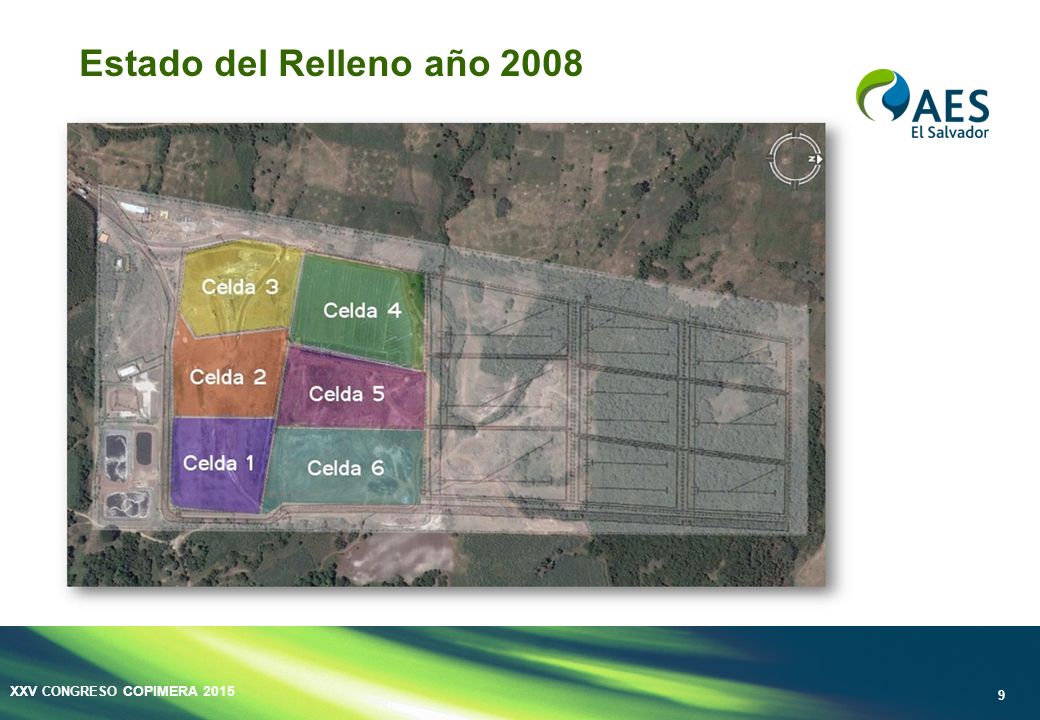

9 Estado del Relleno año 2008 XXV CONGRESO COPIMERA 2015

10 Apertura de celda 8 XXV CONGRESO COPIMERA 2015

11 Esquema en autocad de las celdas activas año 2015
XXV CONGRESO COPIMERA 2015

12 Protocolo de Kioto Fue firmado en 1997, estableciendo un compromiso de los países industrializados a disminuir los gases de efecto invernadero en no menos del 5% durante el período , con base a las emisiones de 1990. XXV CONGRESO COPIMERA 2015

13 Mecanismos de desarrollo limpio
Los países desarrollados utilizan los bonos de carbono del MDL para complementar el cumplimiento de sus topes de emisión. XXV CONGRESO COPIMERA 2015

14 Protocolo de Kioto Se llevaron a cabo varias acciones de seguimiento:
Bali, Indonesia, 2007. Copenhague, Dinamarca, 2009. Cancún, México, 2010. En la decimoctava conferencia se ratificó el segundo periodo de vigencia, que abarca desde el 1 de enero de 2013 hasta el 31 de diciembre de 2020. XXV CONGRESO COPIMERA 2015

15 PROCESO MDL Identificación del proyecto Evaluación del proyecto
Documento de diseño del proyecto (PDD) Autoridad Nacional Designada Aprobación del país anfitrión Validación Directorio Ejecutivo (EB) Registro Implementación y monitoreo Entidad Operacional Acreditada (DOE) Verificación y Certificación Emisión de Reducciones (CER’s) XXV CONGRESO COPIMERA 2015

16 Cumplimiento de los estándares del Protocolo.
Analizadores de Carga Estacionario Portátil XXV CONGRESO COPIMERA 2015

17 Gases de calibración certificados
XXV CONGRESO COPIMERA 2015

18 Red de captación de GRS Número de pozos actuales: 254.
Red de captación de gas: 4,800 metros. Área de operación: 220,000 metros cuadrados. XXV CONGRESO COPIMERA 2015

19 Operaciones de Campo

20 Operaciones de Campo Expansión anual de la red de captación de gas, construcción de pozos verticales y horizontales. XXV CONGRESO COPIMERA 2015

21 Operaciones de Campo Operación de la red de captación y coordinación con las operaciones de disposición de desechos. Extensión de cabezales de pozos de extracción. XXV CONGRESO COPIMERA 2015

22 Operaciones de Campo Operación diaria de la red de la captación.
Actividades de monitoreo. XXV CONGRESO COPIMERA 2015

23 Operaciones de Campo Mantenimiento del sistema de bombas para extracción de lixiviados y mantenimiento de la red en general. XXV CONGRESO COPIMERA 2015

24 Operaciones de Planta

25 Operaciones de Planta XXV CONGRESO COPIMERA 2015

26 Operaciones de Planta, fase I
Después de la recolección del LFG con el sistema de bombas de vacío a través de la red de recolección, el gas es enviado hacia la estación de los quemadores, automáticamente controlados para regular la temperatura de operación, de manera tal que se garantice la destrucción del gas metano. XXV CONGRESO COPIMERA 2015

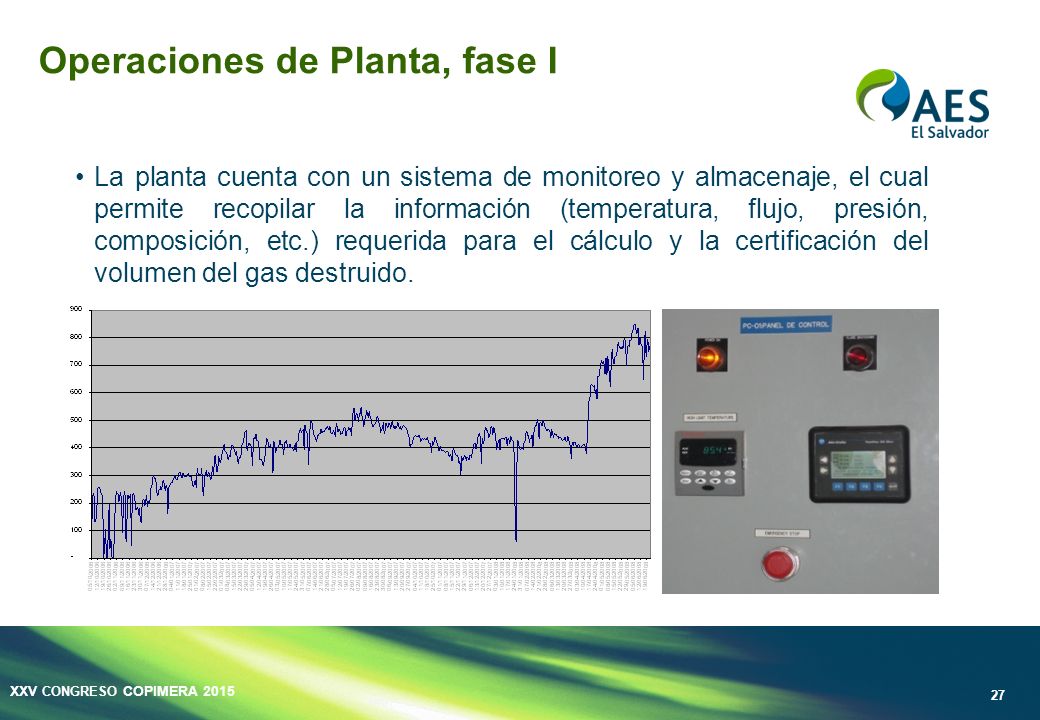

27 Operaciones de Planta, fase I
La planta cuenta con un sistema de monitoreo y almacenaje, el cual permite recopilar la información (temperatura, flujo, presión, composición, etc.) requerida para el cálculo y la certificación del volumen del gas destruido. XXV CONGRESO COPIMERA 2015

28 Operaciones de Planta, fase II Loza de Compresión - Deshumidificación
Unidad de Compresión y Deshumidificación. Esta unidad puede succionar el gas directamente del relleno sanitario o del sistema de aspiradores existentes. Funciones principales: Sube la presión del gas de relleno sanitario (3.5 psi) para cumplir con los requisitos de los Generadores. Reduce la humedad relativa a menos de 40% del gas de relleno sanitario. Controla la temperatura del biogás en una banda de 30 a 40 grados centígrados. XXV CONGRESO COPIMERA 2015 28

29 Operaciones de Planta, fase II Filtro de Carbón Activado
Sistema Modular de Purificación La unidad de Compresión y deshumidificación descarga el gas en este sistema, que tiene la función de remover compuestos volátiles orgánicos con silicio de los gases de combustión, utilizando carbón activado. Ventajas: Se previenen daños causados en los equipos por depósitos de óxido de silicio. Se extiende el periodo de mantenimiento y la vida de servicio del aceite. XXV CONGRESO COPIMERA 2015 29

30 Operaciones de Planta, fase II Moto generadores
GE Jenbacher Genset de 1MW A base de Biogás se reduce anualmente las emisiones equivalentes a: 46,500 toneladas de CO2. Emisiones de 1000 vehículos. Plantar 9,000 acres de bosques. Previene el uso de 60,000 focos incandescentes. Produce suficiente energía para 3,000 hogares. XXV CONGRESO COPIMERA 2015 30

31 Operaciones de Planta, fase II
La capacidad actual de la planta es de 6.3 MW. La planta cuenta con la versatilidad de operar destruyendo el gas a través del sistema de flares, generando electricidad con los motor generadores o bajo la combinación de moto generadores y sistema de flares La generación/operación de la planta es de forma continua (7/24) XXV CONGRESO COPIMERA 2015 31

32 Proceso de producción global
Sistema de captación de Biogás Estación de quemado de biogás Central Eléctrica Estación de extracción CER´s Sistema de recuperación de Biogás Relleno Sanitario Biodegradación XXV CONGRESO COPIMERA 2015 32

33 Proceso de producción de energía eléctrica
XXV CONGRESO COPIMERA 2015

34 Gases de Calentamiento Global
Consideraciones ambientales Gas CO2 Equivalente Metano (CH4) 21 Oxido de Nitrogeno (N2O) 310 hidrofluorocarburos (HFC’s) 11,700 Perfloruro de Carbono (PFC’s) 11,900 Hexafloruro de Sulfuro (SF6) 23,900 Gases de Calentamiento Global Composición típica de gas de relleno sanitario XXV CONGRESO COPIMERA 2015

35 Consideraciones ambientales
Reducciones de emisiones equivalentes en CO2. 200,000 toneladas anuales por destrucción directa de CH4. 25,000 toneladas anuales por desplazamiento de generación con derivados del petróleo, Reducción de gases de efecto invernadero y otros gases dañinos provenientes del relleno sanitario, que pueden contener gases tóxicos. Mejora del medio ambiente y salud pública. XXV CONGRESO COPIMERA 2015 35

36 Expansión de 1MW a 2 MW adicionales en 2017.
Planes futuros Corto Plazo Construcción/expansión de red de captación de gas de relleno sanitario. Mediano Plazo Expansión de 1MW a 2 MW adicionales en 2017. Expansión máxima de la planta dependiendo de la disponibilidad de gas en el relleno sanitario. XXV CONGRESO COPIMERA 2015 36

37 Video XXV CONGRESO COPIMERA 2015

38 ¡ Gracias !
