Fabricación de la fibra Optica
2
QUE ES FIBRA OPTICA ? La luz se mueve a la velocidad de la luz en el vacío. cuando la luz pasa de propagarse por otro medio su velocidad cambia, sufriendo además efectos de reflexión y de refracción
3
COMO FUNCIONA LA FIBRA OPTICA
La fibra óptica son filamentos de vidrio del espesor de un pelo (entre 10 y 300 micrones) transmisión de luz por la fibra es la reflexión interna total la luz viaja por el centro o núcleo de la fibra incide sobre la superficie externa con un ángulo mayor que el ángulo crítico, de forma que toda la luz se refleja sin pérdidas hacia el interior de la fibra
4
CARACTERÍSTICAS MECÁNICAS
Tensión Compresión. Impacto Enrollamiento Torsión. Limitaciones Térmicas.
5
COMO SE FABRICA
6
FABRICACION DE LA PREFORMA
Métodos en fase líquida fibras de salto de índice. (rod in tube) Método de los crisoles Técnicas de deposición de vapor se obtienen fibras de salto de índice y de índice gradual. Deposición química modificada en fase de vapor (MCVD) Deposición química en fase de vapor activada por plasma (PCVD) Deposición externa en fase de vapor (OVCD) Deposición axial en fase de vapor (VAD)
7
MÉTODO POR FUSIÓN DE VIDRIO O MÉTODO DIRECTO
a) método de la varilla en tubo (rod in tube) Una varilla de vidrio como núcleo se coloca dentro del tubo de vidrio del cladding por este método solo se fabrican fibra ópticas multi-modos de perfil escalonado.
8
b) Método de los dos crisoles
núcleo y al recubrimiento son unidos en estado de fusión. Este método permite obtener fibras de perfil gradual .
9
FABRICACIÓN DE LA PREFORMA POR TÉCNICA DE DEPOSICIÓN DE VAPOR

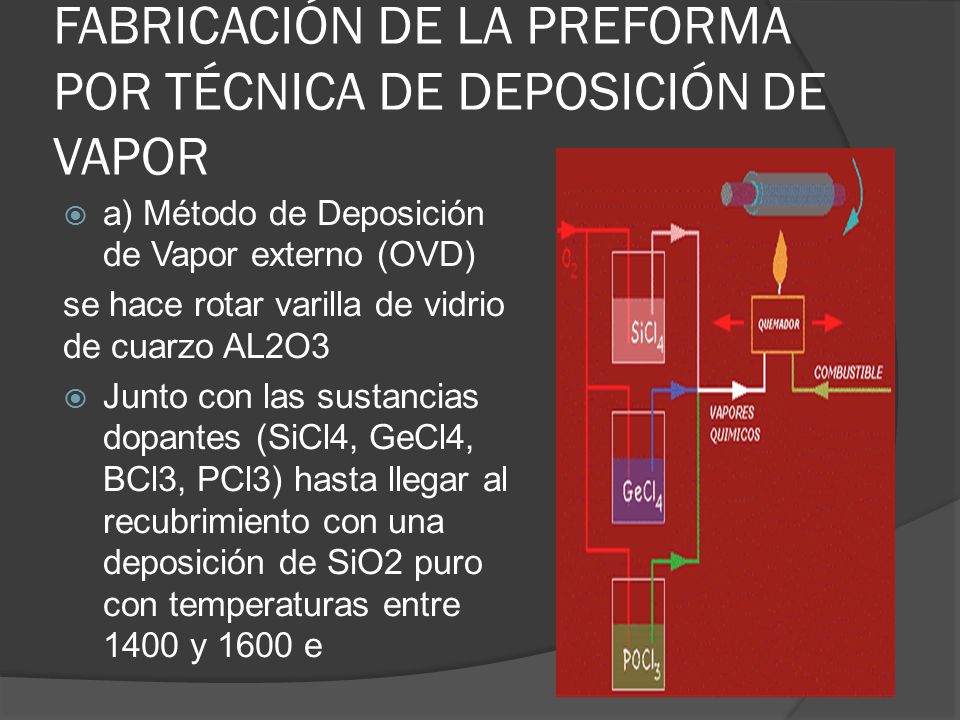

a) Método de Deposición de Vapor externo (OVD) se hace rotar varilla de vidrio de cuarzo AL2O3 Junto con las sustancias dopantes (SiCl4, GeCl4, BCl3, PCl3) hasta llegar al recubrimiento con una deposición de SiO2 puro con temperaturas entre 1400 y 1600 e
10
Método VAD ó Deposición de Vapor axial (AVD)
