1 Tipos, configuración, usos y cisco Naharaí y Hillary

2 Dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante puentes de red), y que por tanto tienen prefijos de red distintos.

3

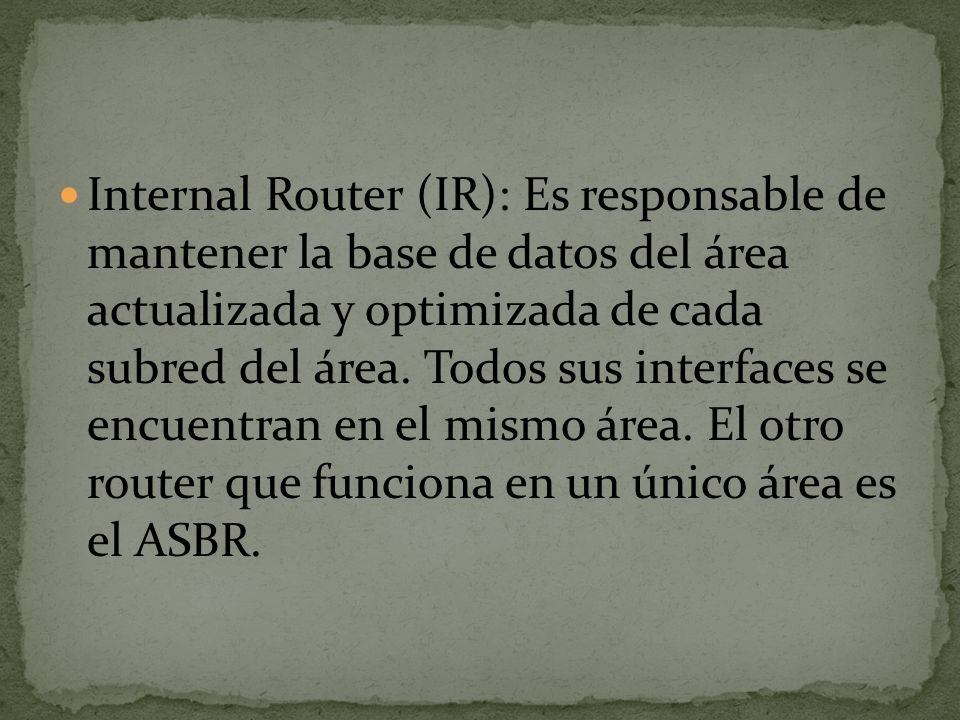

4 Internal Router (IR): Es responsable de mantener la base de datos del área actualizada y optimizada de cada subred del área. Todos sus interfaces se encuentran en el mismo área. El otro router que funciona en un único área es el ASBR.

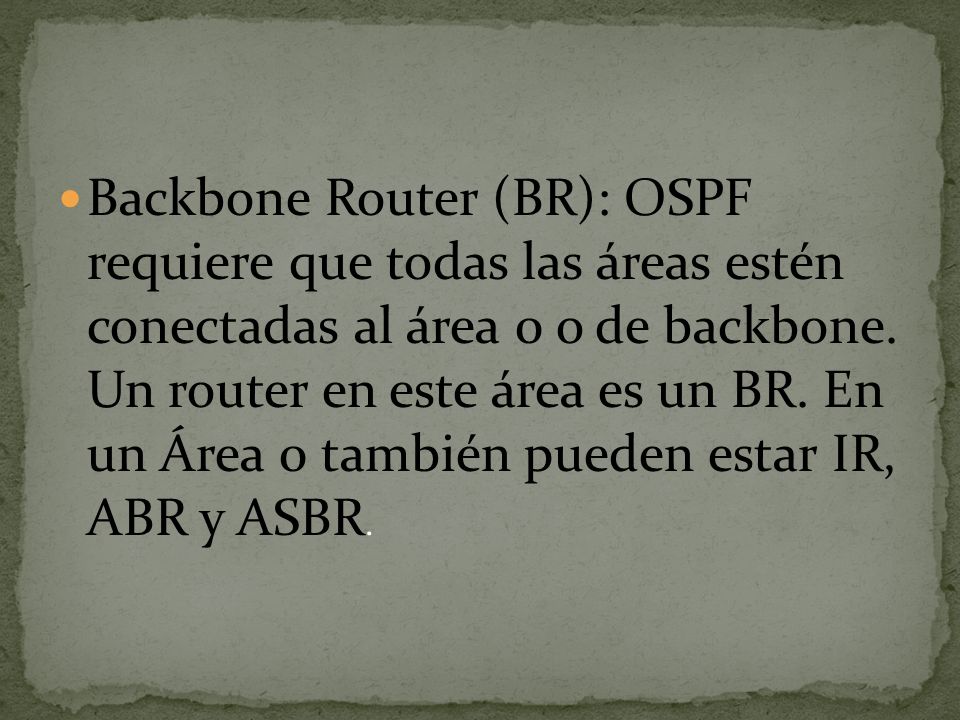

5 Backbone Router (BR): OSPF requiere que todas las áreas estén conectadas al área 0 o de backbone. Un router en este área es un BR. En un Área 0 también pueden estar IR, ABR y ASBR.

6 Area Border Router (ABR): Este router es el responsable de unir varias áreas. Mantiene una base de datos topológica de cada área. Realiza la sumarización del área y es el responsable de reenviar los LSAs entre áreas.

7 Autonomous System Boundary Router (ASBR): Es el responsable de conectar la red OSPF con una red externa con un protocolo EGP.

8 CONEXIÓN ROUTER El router es el elemento central de la red al cual estarán conectados el resto de los componentes de la red. Esta conexión puede ser a través de un cable de red oinalámbrica (Wifi). Lo más practico es disponer de un modem/router, que aparte de servir de enrutador, hará las veces de modem ADSL. Con ésto nos evitamos tener un trasto más alrededor de nuestro sitio de trabajo.

9 Cuando se contrata un servicio de ADSL con las operadoras habituales, lo normal es que los parámetros para la conexión ADSL vengan ya configurados, y que simplemente con conectar el modem/router, por un lado a la clavija de teléfono, y por otro a tu ordenador a través de un clave de red, la conexión ya esté funcionando

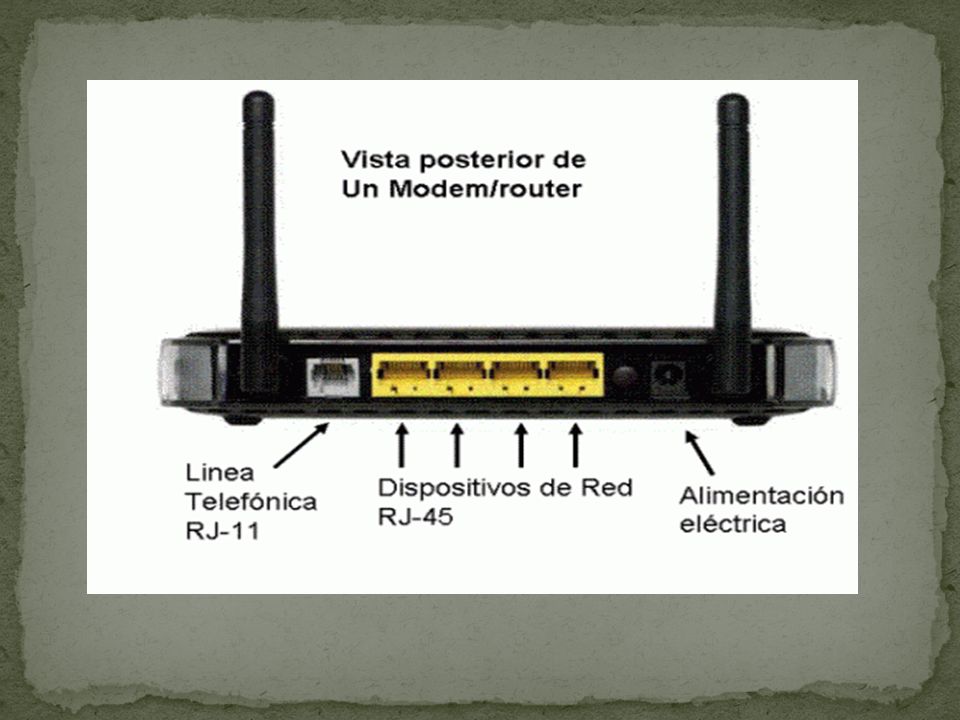

10

11 Lo primero que hay que hacer es conectar el router con un cable de redRJ45 desde uno de los cuatro puertos RJ45 hasta la tarjeta de red del ordenador. Además conecta el modem/router con un cable con conectores RJ11 a la roseta de teléfono. Conecta también el cable de alimentación y enciende todos los equipos.

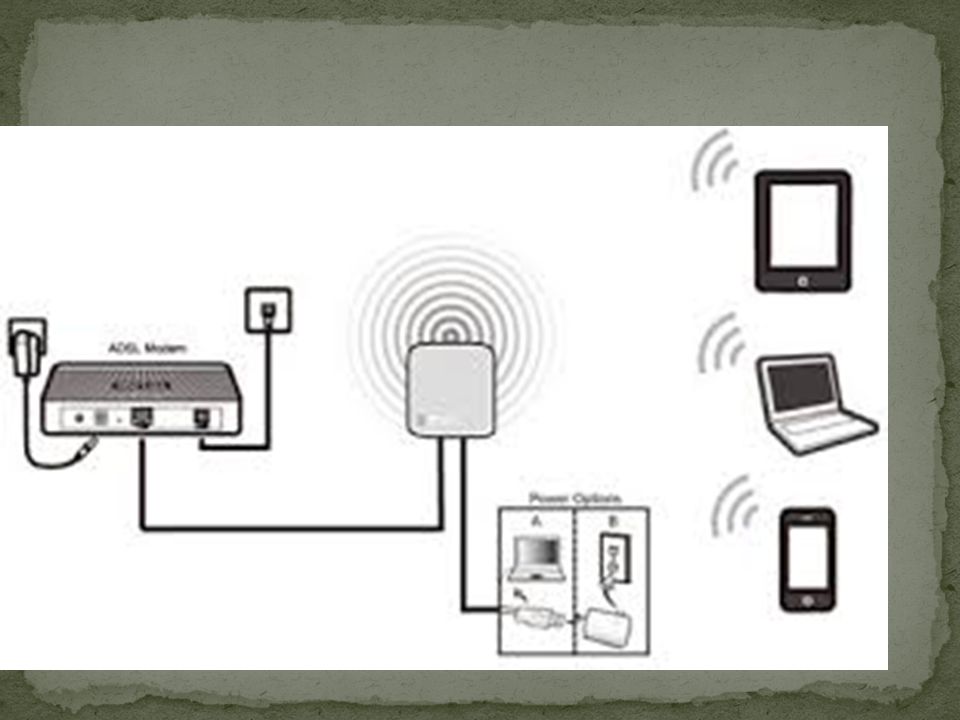

12
