HINTS ¿Cómo afectar el plan de ejecución? Por defecto, el SGBD tomará en cuenta el camino de ejecución (Execution Path) determinado por el optimizador.

Presentaciones similares


Presentación del tema: "HINTS ¿Cómo afectar el plan de ejecución? Por defecto, el SGBD tomará en cuenta el camino de ejecución (Execution Path) determinado por el optimizador."— Transcripción de la presentación:

1 HINTS ¿Cómo afectar el plan de ejecución? Por defecto, el SGBD tomará en cuenta el camino de ejecución (Execution Path) determinado por el optimizador interno y de acuerdo a éste, tomará uno de los métodos para ejecutarlo. Por medio de la utilización de Hints, se puede forzar a que el SGBD ejecute una sentencia específica con el método deseado. Para utilizar los Hints, es necesario colocarlos dentro de la sentencia SQL a ejecutar.

2 HINTS ¿Cómo afectar el plan de ejecución? La sintaxis de la sentencia será: SELECT /*+ [HINTS]*/ [columnas] FROM… Los Hints que se utilizarán para las pruebas de comparación serán: USE_NL(tabla): Fuerza al Optimizador a utilizar el método Nested Loops, usando tabla como la “driving table” (primera tabla) en dicho algoritmo. USE_MERGE(tabla): Fuerza al optimizador a utilizar el método Sort Merge. USE_HASH(tabla): Fuerza al Optimizador a utilizar el método Hash.

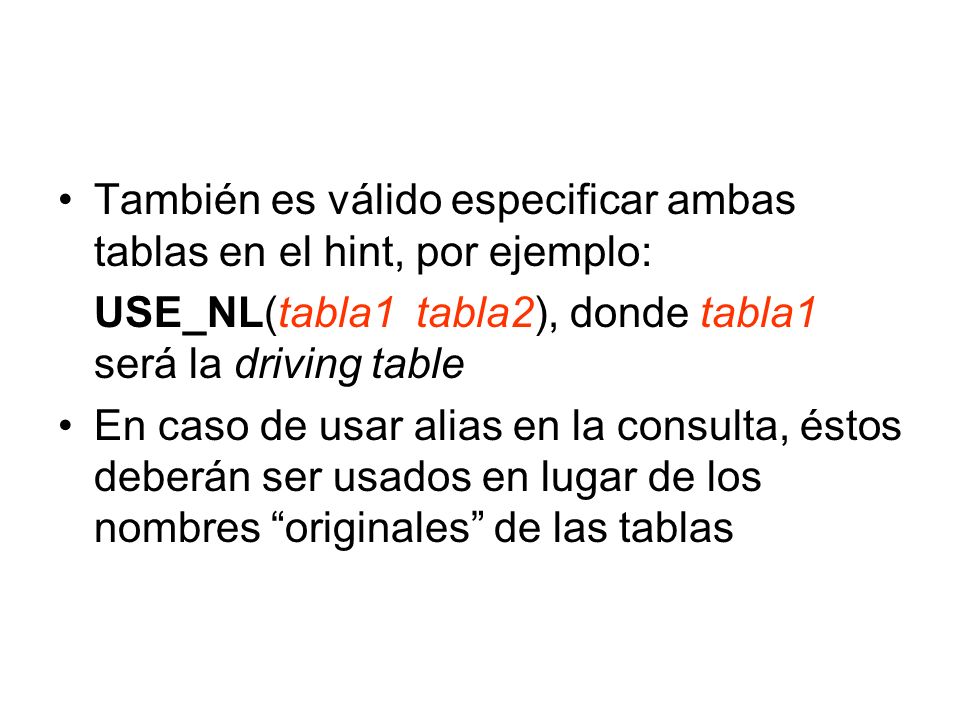

3 También es válido especificar ambas tablas en el hint, por ejemplo: USE_NL(tabla1 tabla2), donde tabla1 será la driving table En caso de usar alias en la consulta, éstos deberán ser usados en lugar de los nombres “originales” de las tablas

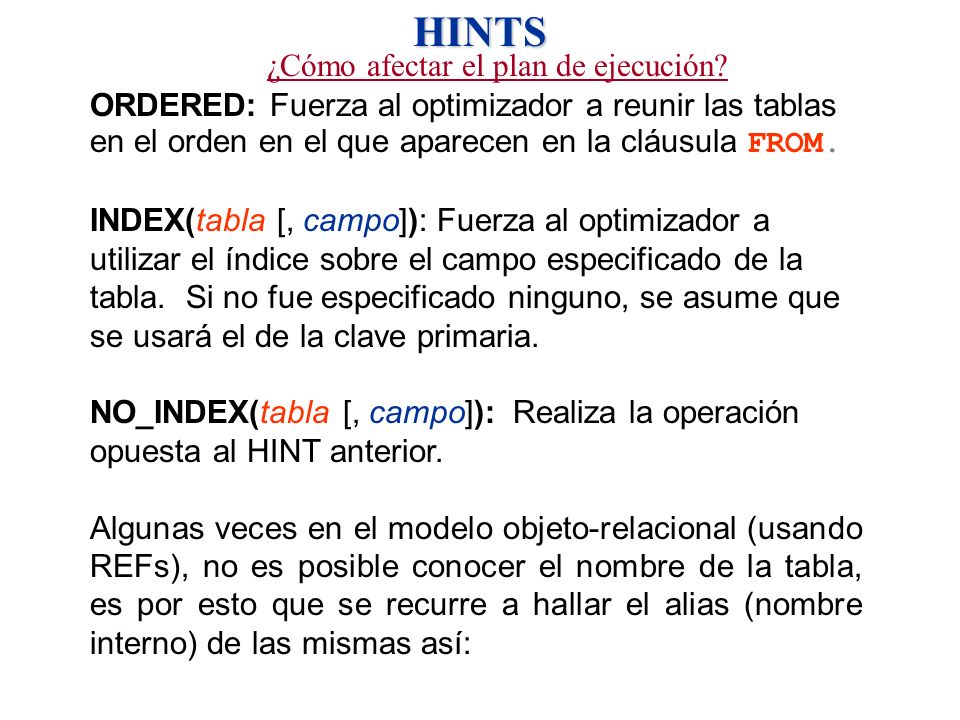

4 HINTS ¿Cómo afectar el plan de ejecución? ORDERED: Fuerza al optimizador a reunir las tablas en el orden en el que aparecen en la cláusula FROM. INDEX(tabla [, campo]): Fuerza al optimizador a utilizar el índice sobre el campo especificado de la tabla. Si no fue especificado ninguno, se asume que se usará el de la clave primaria. NO_INDEX(tabla [, campo]): Realiza la operación opuesta al HINT anterior. Algunas veces en el modelo objeto-relacional (usando REFs), no es posible conocer el nombre de la tabla, es por esto que se recurre a hallar el alias (nombre interno) de las mismas así:

5 HINTS ¿Cómo afectar el plan de ejecución? El nombre interno que adopta una tabla en una consulta se puede obtener así (sólo funciona a partir de Oracle 10g): 1. Realizar un Explain Plan sobre la consulta específica 2. Luego realizar la siguiente consulta: SELECT plan_table_output FROM TABLE(dbms_xplan.display('plan_table',null,'all'));

6 HINTS ¿Cómo afectar el plan de ejecución? La función DBMS_XPLAN.DISPLAY acepta 3 parámetros, en su orden son: table_name - Nombre de la tabla, donde se guardan los datos del explain plan, el valor por defecto es 'PLAN_TABLE'. statement_id - Id de la sentencia del plan a ser mostrado, el valor por defecto es NULL. format - Controla el nivel de detalle a ser mostrado, el valor por defecto es 'TYPICAL'. Otros valores incluyen 'BASIC', 'ALL', 'SERIAL'.

7 HINTS ¿Cómo afectar el plan de ejecución? Esta consulta trae (además de otros datos), los alias de las tablas involucradas en la o las sentencias que se encuentran en la tabla del plan de ejecución (en este caso se llama PLAN_TABLE). Por ejemplo, si se obtiene que los alias de 2 tablas son B@SEL$1, y P000003$@SEL$1 y se desea reunir estas tablas mediante el método Sort Merge, la sentencia a utilizar será: SELECT /*+ USE_MERGE(B@SEL$1 P000003$@SEL$1)*/ [columnas] FROM …

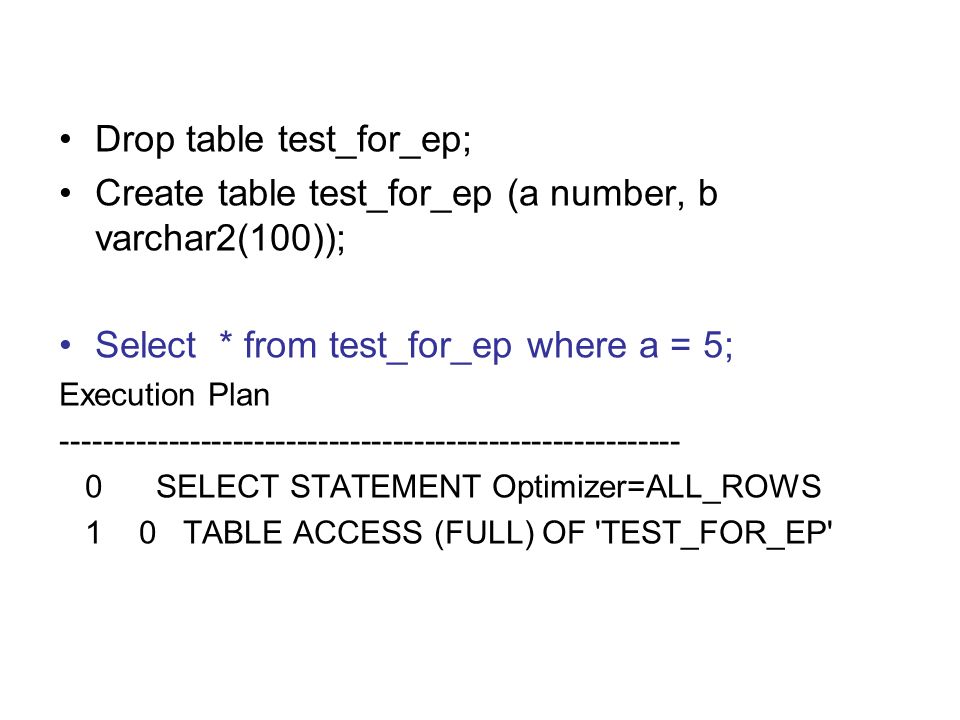

8 Drop table test_for_ep; Create table test_for_ep (a number, b varchar2(100)); Select * from test_for_ep where a = 5; Execution Plan ---------------------------------------------------------- 0 SELECT STATEMENT Optimizer=ALL_ROWS 1 0 TABLE ACCESS (FULL) OF 'TEST_FOR_EP'

9 Drop index test_for_ep_ix; Create index test_for_ep_ix on test_for_ep (a); Select /*+ index(test_for_ep) */ * From test_for_ep where a = 5; Execution Plan ---------------------------------------------------------- 0 SELECT STATEMENT Optimizer=ALL_ROWS 1 0 TABLE ACCESS (BY INDEX ROWID) OF 'TEST_FOR_EP' (TABLE) 2 1 INDEX (RANGE SCAN) OF 'TEST_FOR_EP_IX' (INDEX)

10 Drop table test_for_ep_a; Create table test_for_ep_a (aa number primary key, ab varchar2(100)); Drop table test_for_ep_b; Create table test_for_ep_b (ba number references test_for_ep_a, bb varchar2(100) primary key); Select * From test_for_ep_a a, test_for_ep_b b Where a.aa=b.ba;

11 Execution Plan ---------------------------------------------------------- 0 SELECT STATEMENT Optimizer=ALL_ROWS ( 1 0 NESTED LOOPS 2 1 TABLE ACCESS (FULL) OF 'TEST_FOR_EP_B' (TABLE) 3 1 TABLE ACCESS (BY INDEX ROWID) OF 'TEST_FOR_EP_A' (TABLE) 4 3 INDEX (UNIQUE SCAN) OF 'SYS_C0012921' (INDEX (UNIQUE))

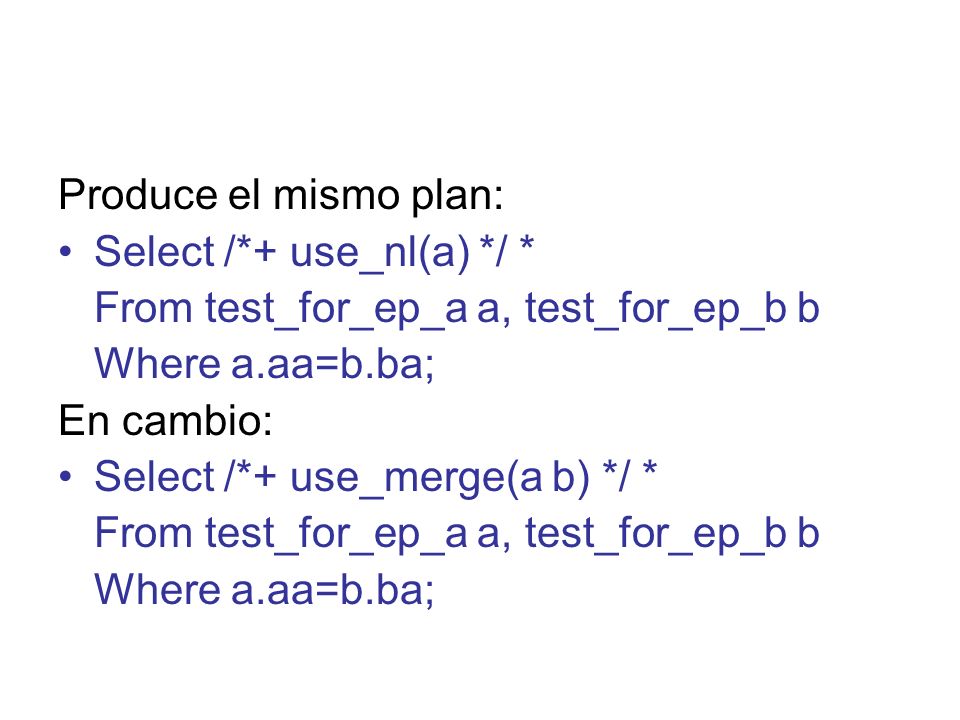

12 Produce el mismo plan: Select /*+ use_nl(a) */ * From test_for_ep_a a, test_for_ep_b b Where a.aa=b.ba; En cambio: Select /*+ use_merge(a b) */ * From test_for_ep_a a, test_for_ep_b b Where a.aa=b.ba;

13 Execution Plan ---------------------------------------------------------- 0 SELECT STATEMENT Optimizer=ALL_ROWS () 1 0 MERGE JOIN 2 1 SORT (JOIN) 3 2 TABLE ACCESS (FULL) OF 'TEST_FOR_EP_A' (TABLE) 4 1 SORT (JOIN) 5 4 TABLE ACCESS (FULL) OF 'TEST_FOR_EP_B' (TABLE)

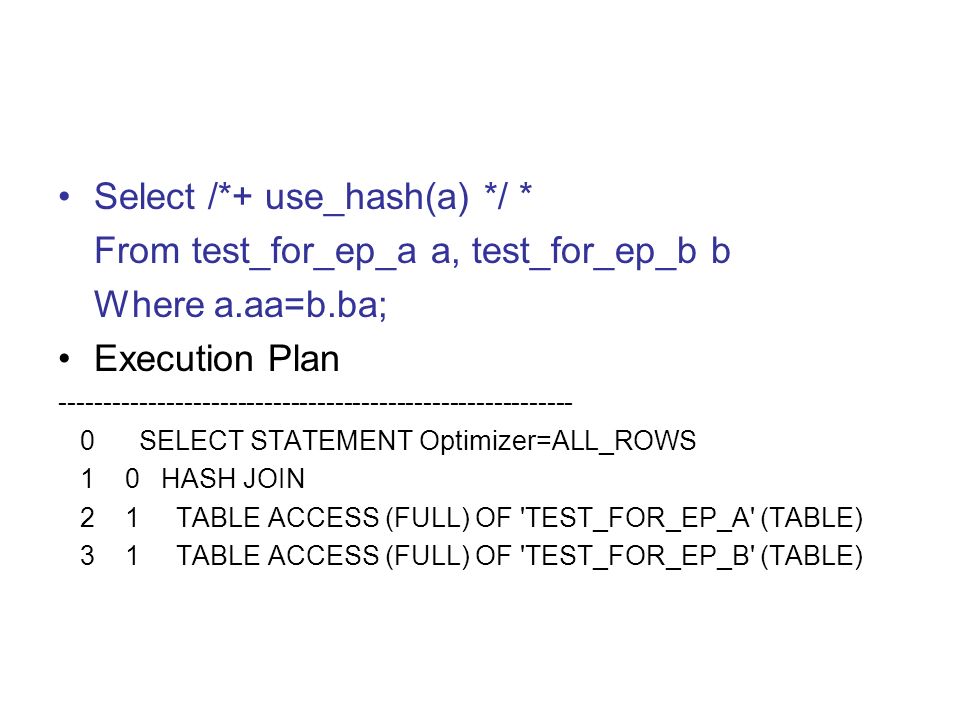

14 Select /*+ use_hash(a) */ * From test_for_ep_a a, test_for_ep_b b Where a.aa=b.ba; Execution Plan ---------------------------------------------------------- 0 SELECT STATEMENT Optimizer=ALL_ROWS 1 0 HASH JOIN 2 1 TABLE ACCESS (FULL) OF 'TEST_FOR_EP_A' (TABLE) 3 1 TABLE ACCESS (FULL) OF 'TEST_FOR_EP_B' (TABLE)

15 Ahora: Select /*+ use_hash(a) */ * From test_for_ep_a a, test_for_ep_b b Where a.aa<b.ba; ¿Por qué en este caso no se realiza el hash?

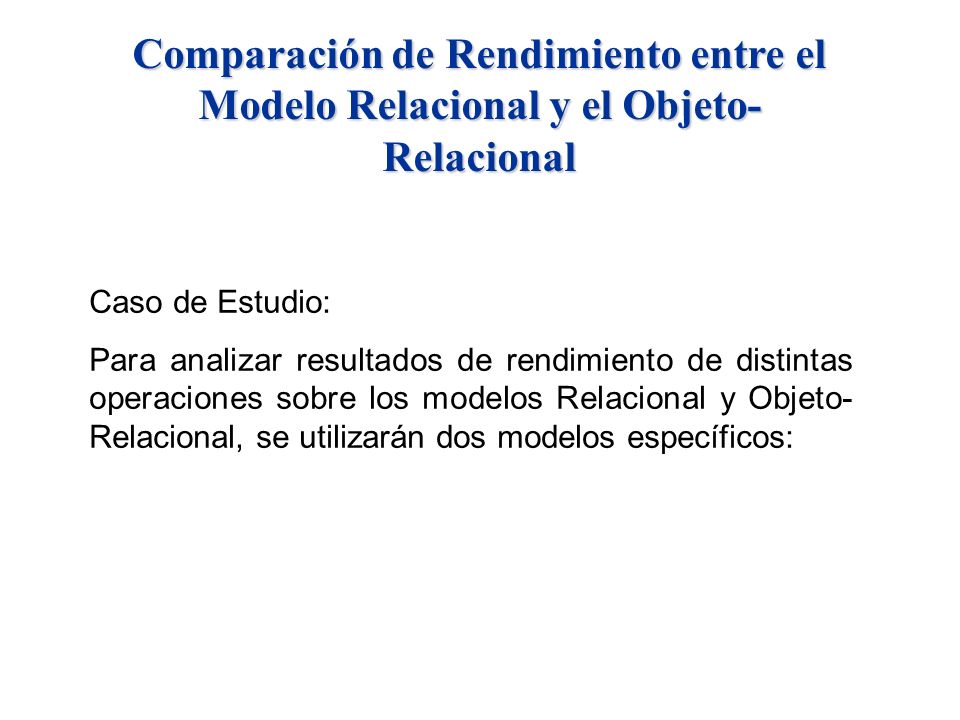

16 Comparación de Rendimiento entre el Modelo Relacional y el Objeto- Relacional Caso de Estudio: Para analizar resultados de rendimiento de distintas operaciones sobre los modelos Relacional y Objeto- Relacional, se utilizarán dos modelos específicos:

17 El primero es un modelo basado en una librería, donde se almacenan datos de clientes, libros, facturas, etc. El segundo es un modelo geográfico, el cual ayudará a estudiar el comportamiento de los punteros (REF) en el modelo objeto-relacional en comparación con el modelo relacional.

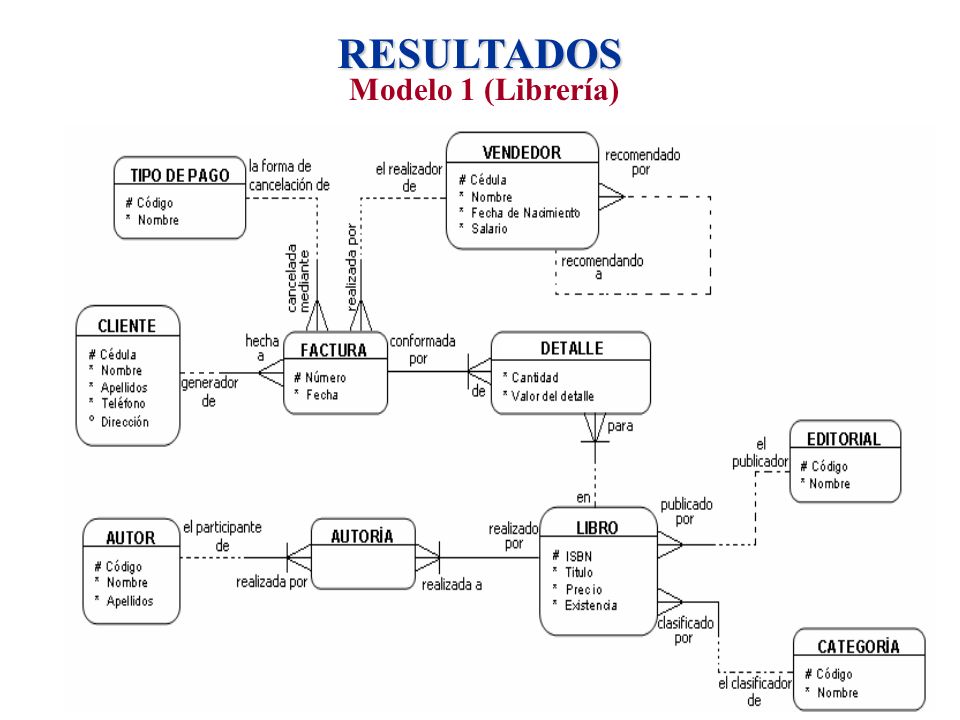

18 RESULTADOS Modelo 1 (Librería)

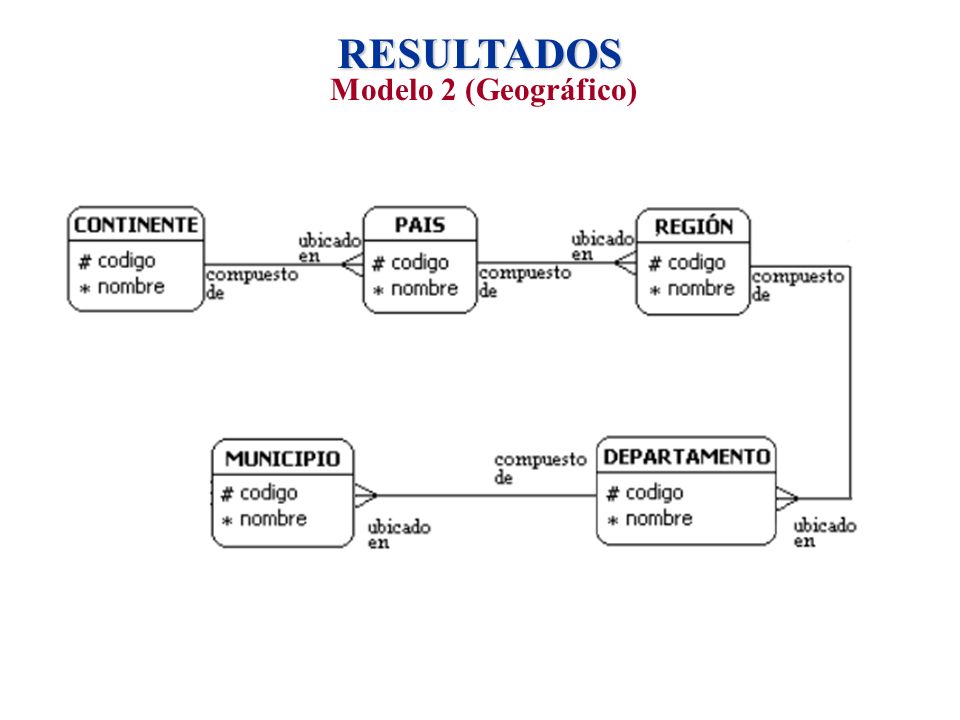

19 RESULTADOS Modelo 2 (Geográfico)

20 RESULTADOS Tamaño de las tablas utilizadas en los modelos para las consultas Tamaño de las Tablas para el Modelo 1 Tamaño de las Tablas para el Modelo 2

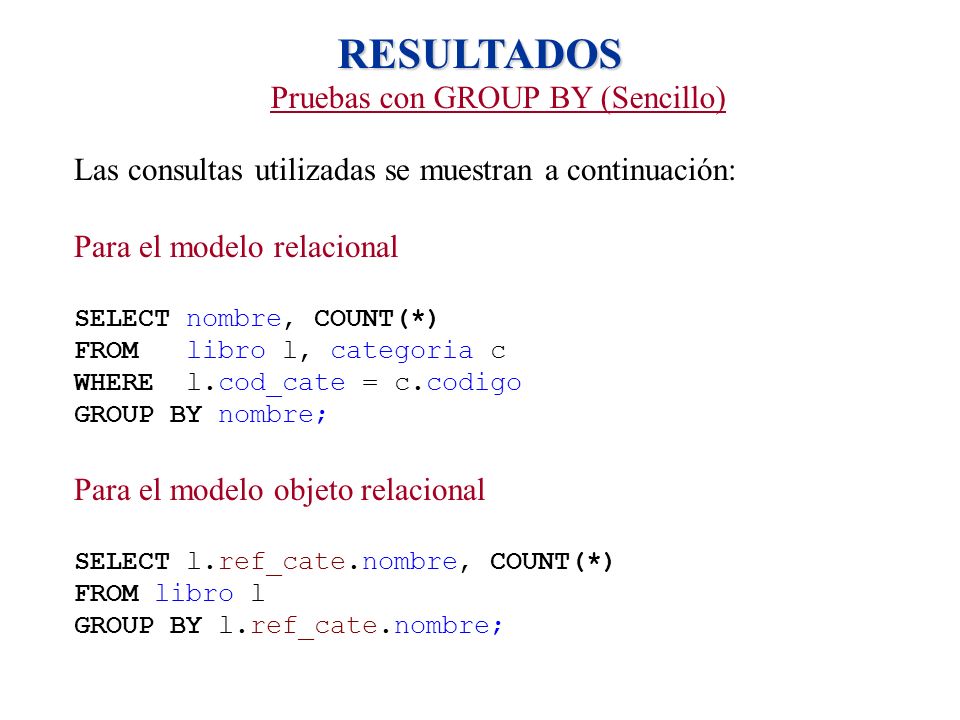

21 RESULTADOS Pruebas con GROUP BY (Sencillo) Las consultas utilizadas se muestran a continuación: Para el modelo relacional SELECT nombre, COUNT(*) FROM libro l, categoria c WHERE l.cod_cate = c.codigo GROUP BY nombre; Para el modelo objeto relacional SELECT l.ref_cate.nombre, COUNT(*) FROM libro l GROUP BY l.ref_cate.nombre;

22 RESULTADOS Pruebas con GROUP BY Resultados para las consultas de GROUP BY simple

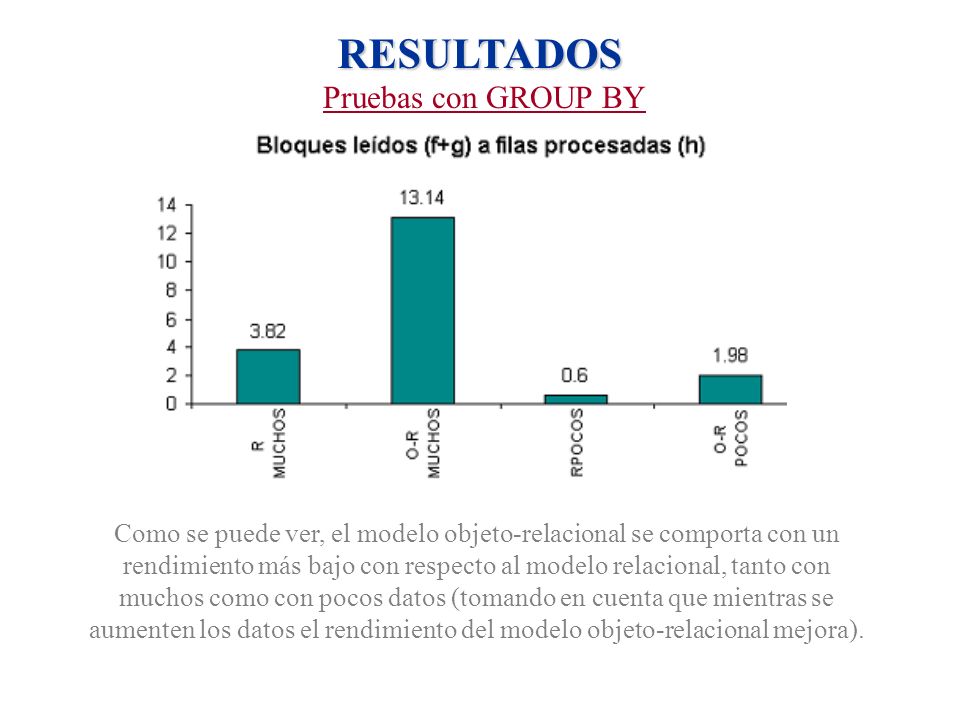

23 RESULTADOS Pruebas con GROUP BY Como se puede ver, el modelo objeto-relacional se comporta con un rendimiento más bajo con respecto al modelo relacional, tanto con muchos como con pocos datos (tomando en cuenta que mientras se aumenten los datos el rendimiento del modelo objeto-relacional mejora).

24 RESULTADOS Pruebas con GROUP BY Se observa que el modelo relacional aventaja al modelo objeto- relacional en la tasa de lecturas de disco a lecturas lógicas cuando se efectúan sobre pocos datos, sin embargo, al aumentar su cantidad, se observa que el modelo objeto-relacional aventaja al modelo relacional.

25 RESULTADOS Pruebas con GROUP BY (utilizando las cláusulas HAVING y ORDER BY) Las consultas utilizadas se muestran a continuación: Para el modelo relacional SELECT e.nombre, COUNT(*) FROM libro l, editorial e WHERE l.cod_edit = e.codigo GROUP BY e.nombre HAVING COUNT(*) > 200 ORDER BY e.nombre; Para el modelo objeto relacional SELECT l.ref_edit.nombre, COUNT(*) FROM libro l GROUP BY l.ref_edit.nombre HAVING COUNT(*) > 200 ORDER BY l.ref_edit.nombre;

26 RESULTADOS Pruebas con GROUP BY (utilizando las cláusulas HAVING y ORDER BY) Resultados para GROUP BY utilizando las cláusulas HAVING Y ORDER BY

27 RESULTADOS Pruebas con GROUP BY (utilizando las cláusulas HAVING y ORDER BY) En la tasa de bloques leídos a filas procesadas, se observa de nuevo la ventaja que posee el modelo relacional con respecto al modelo objeto- relacional especialmente cuando se ejecuta sobre muchos datos.

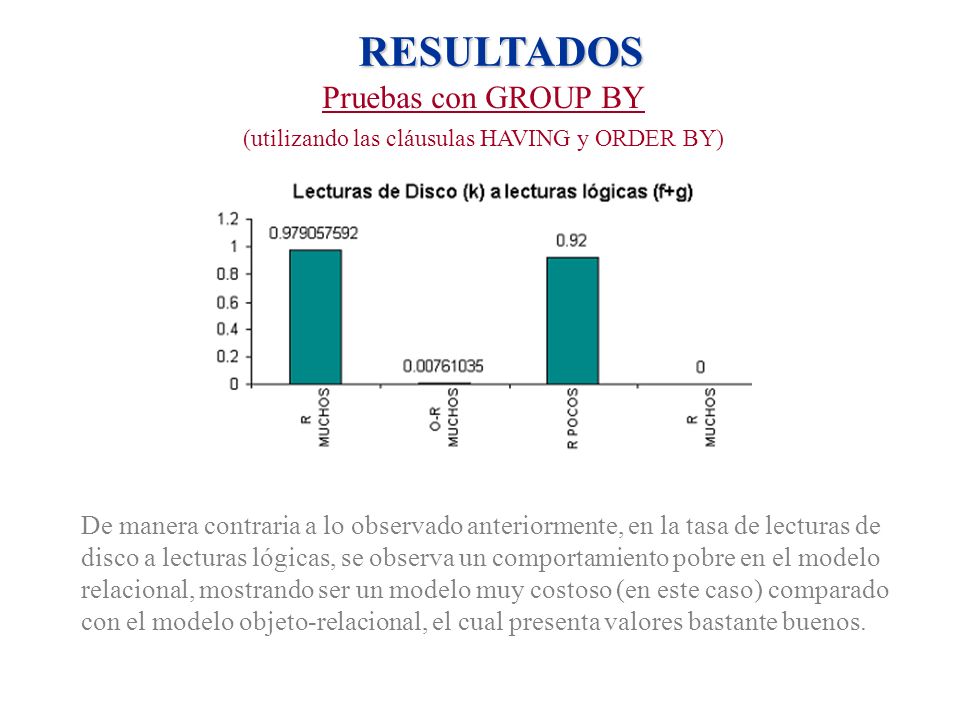

28 RESULTADOS Pruebas con GROUP BY (utilizando las cláusulas HAVING y ORDER BY) De manera contraria a lo observado anteriormente, en la tasa de lecturas de disco a lecturas lógicas, se observa un comportamiento pobre en el modelo relacional, mostrando ser un modelo muy costoso (en este caso) comparado con el modelo objeto-relacional, el cual presenta valores bastante buenos.

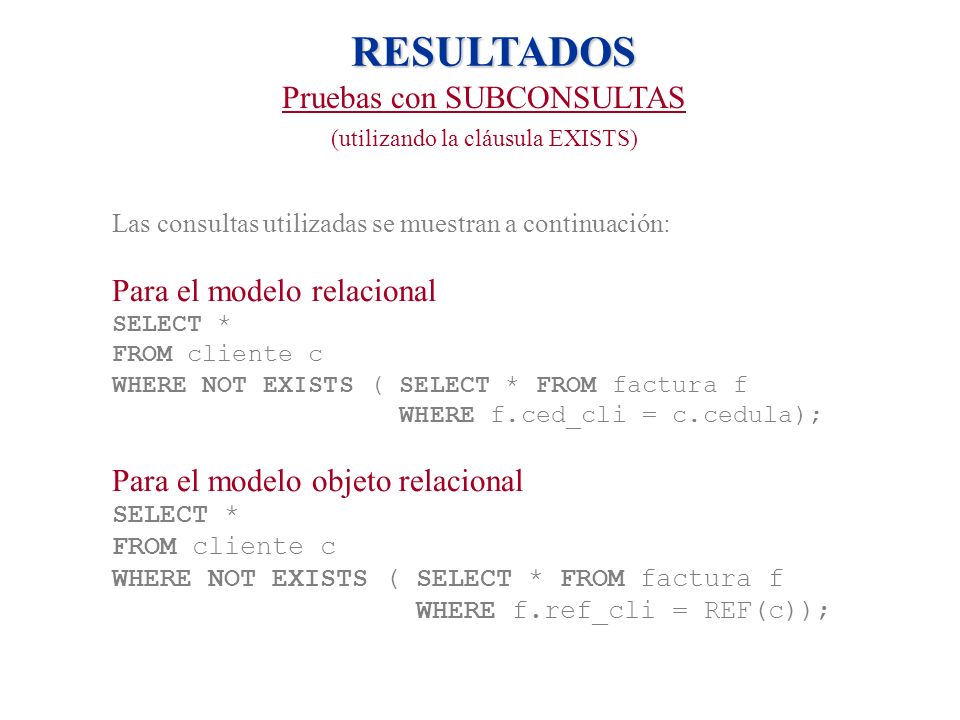

29 RESULTADOS Pruebas con SUBCONSULTAS (utilizando la cláusula EXISTS) Las consultas utilizadas se muestran a continuación: Para el modelo relacional SELECT * FROM cliente c WHERE NOT EXISTS ( SELECT * FROM factura f WHERE f.ced_cli = c.cedula); Para el modelo objeto relacional SELECT * FROM cliente c WHERE NOT EXISTS ( SELECT * FROM factura f WHERE f.ref_cli = REF(c));

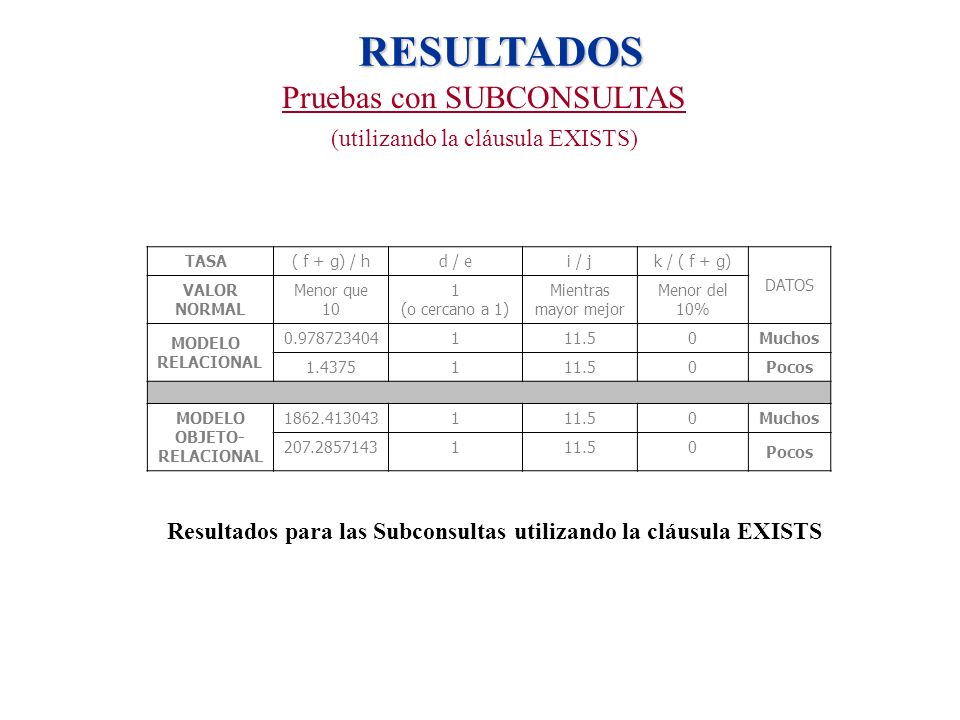

30 RESULTADOS Pruebas con SUBCONSULTAS (utilizando la cláusula EXISTS) TASA( f + g) / hd / ei / jk / ( f + g) DATOS VALOR NORMAL Menor que 10 1 (o cercano a 1) Mientras mayor mejor Menor del 10% MODELO RELACIONAL 0.978723404111.50 Muchos 1.4375111.50 Pocos MODELO OBJETO- RELACIONAL 1862.413043111.50 Muchos 207.2857143111.50 Pocos Resultados para las Subconsultas utilizando la cláusula EXISTS

31 RESULTADOS Pruebas con SUBCONSULTAS (utilizando la cláusula EXISTS) En este caso se puede observar que en la tasa de bloques leídos a filas procesadas, hay una diferencia bastante significativa entre ambos modelos mostrando una ganancia bastante visible del modelo relacional sobre el modelo objeto-relacional, que en este caso muestra una eficiencia baja.

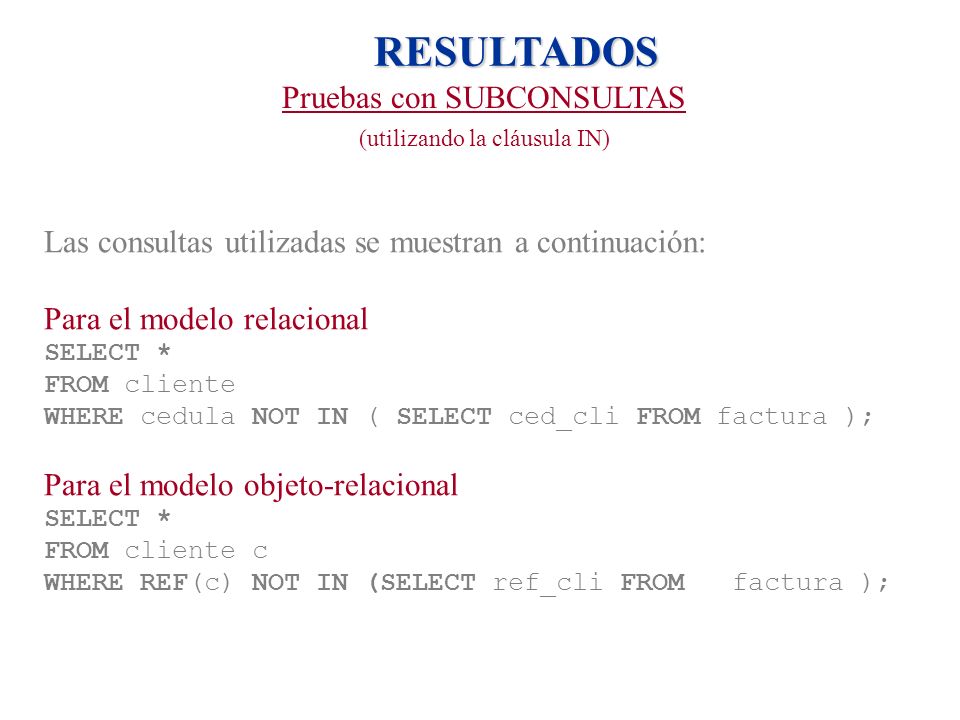

32 RESULTADOS Pruebas con SUBCONSULTAS (utilizando la cláusula IN) Las consultas utilizadas se muestran a continuación: Para el modelo relacional SELECT * FROM cliente WHERE cedula NOT IN ( SELECT ced_cli FROM factura ); Para el modelo objeto-relacional SELECT * FROM cliente c WHERE REF(c) NOT IN (SELECT ref_cli FROM factura );

33 RESULTADOS Pruebas con SUBCONSULTAS (utilizando la cláusula IN) TASA( f + g) / hd / ei / jk / ( f + g) DATOS VALOR NORMAL Menor que 10 1 (o cercano a 1) Mientras mayor mejor Menor del 10% MODELO RELACIONAL 0.978723404111.50 Muchos 1.4375111.50 Pocos MODELO OBJETO- RELACIONAL 1862.41304111.50 Muchos 207.285714111.50 Pocos Resultados para las Subconsultas utilizando la cláusula IN

34 RESULTADOS Pruebas con SUBCONSULTAS (utilizando la cláusula IN) De manera análoga a las pruebas realizadas sobre las Subconsultas utilizando la cláusula EXISTS, las pruebas realizadas con la cláusula IN muestran que en la tasa de bloques leídos a filas procesadas el modelo relacional ofrece de nuevo un rendimiento bastante superior con respecto al modelo objeto- relacional.

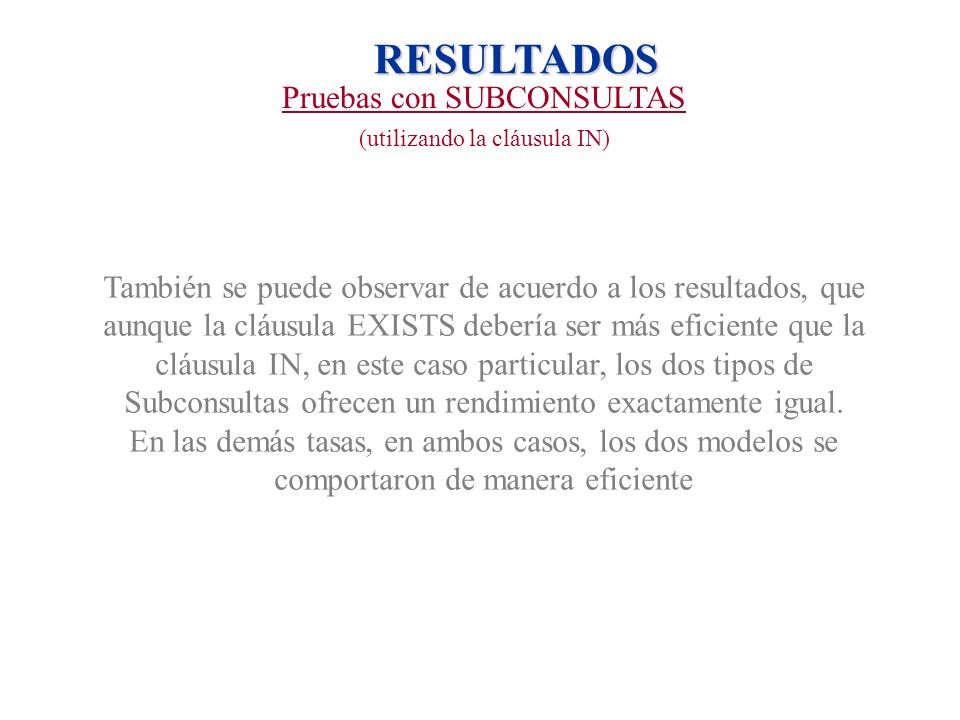

35 RESULTADOS Pruebas con SUBCONSULTAS (utilizando la cláusula IN) También se puede observar de acuerdo a los resultados, que aunque la cláusula EXISTS debería ser más eficiente que la cláusula IN, en este caso particular, los dos tipos de Subconsultas ofrecen un rendimiento exactamente igual. En las demás tasas, en ambos casos, los dos modelos se comportaron de manera eficiente

36 RESULTADOS Pruebas con AUTOREUNIONES (SELF JOIN’s) En este caso solo se realizaron las pruebas con una cantidad fija de datos. A continuación se muestran las consultas utilizadas para el caso. Para el modelo Relacional SELECT a.nombre, d.nombre as bisabuelo FROM vendedor a, vendedor b, vendedor c, vendedor d WHERE a.ced_rec = b.cedula AND b.ced_rec = c.cedula AND c.ced_rec = d.cedula; Para el modelo Objeto relacional. SELECT v.nombre, v.ref_rec.ref_rec.ref_rec.nombre as bisabuelo FROM vendedor v WHERE v.ref_rec.ref_rec.ref_rec.nombre IS NOT NULL;

37 RESULTADOS Pruebas con AUTOREUNIONES (SELF JOIN’s) A pesar de que para mostrar los mismos resultados, las consultas se escriben de manera diferente, se puede observar que los planes de ejecución (EXPLAIN PLAN) para ambos modelos son prácticamente iguales. Modelo Relacional Modelo Objeto-Relacional

38 RESULTADOS Pruebas con AUTOREUNIONES (SELF JOIN’s) TASA( f + g) / hd / ei / jk / ( f + g) VALOR NORMAL Menor que 101 (o cercano a 1) Mientras mayor mejor Menor del 10% MODELO RELACIONAL 0.50617284111.571428570 MODELO OBJETO- RELACIONAL 0.802469136111.571428570 Resultados para las autoreuniones

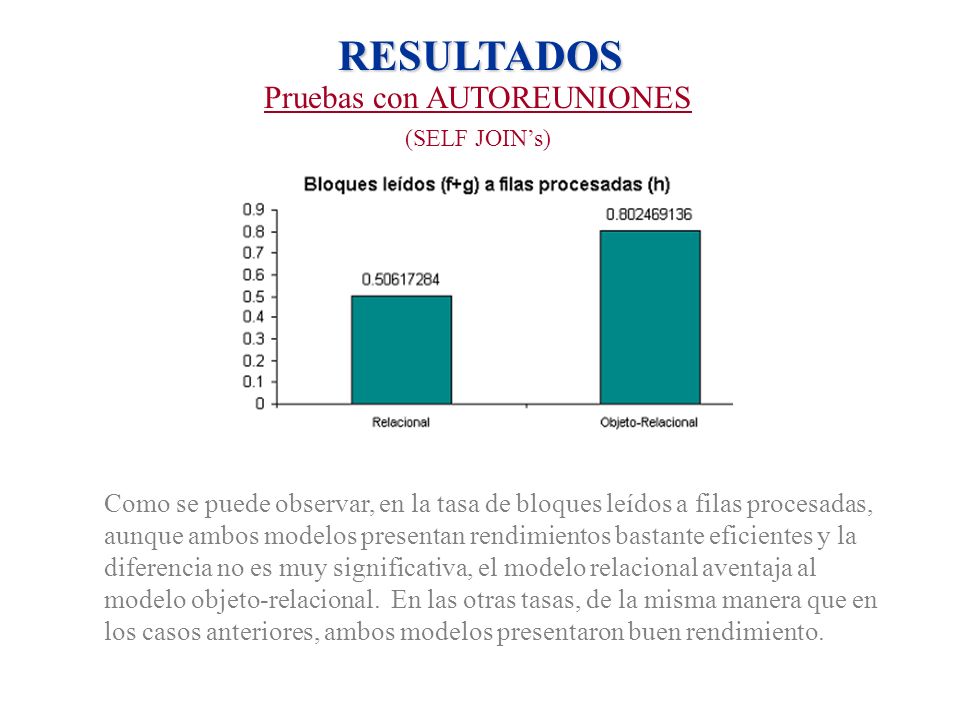

39 RESULTADOS Pruebas con AUTOREUNIONES (SELF JOIN’s) Como se puede observar, en la tasa de bloques leídos a filas procesadas, aunque ambos modelos presentan rendimientos bastante eficientes y la diferencia no es muy significativa, el modelo relacional aventaja al modelo objeto-relacional. En las otras tasas, de la misma manera que en los casos anteriores, ambos modelos presentaron buen rendimiento.

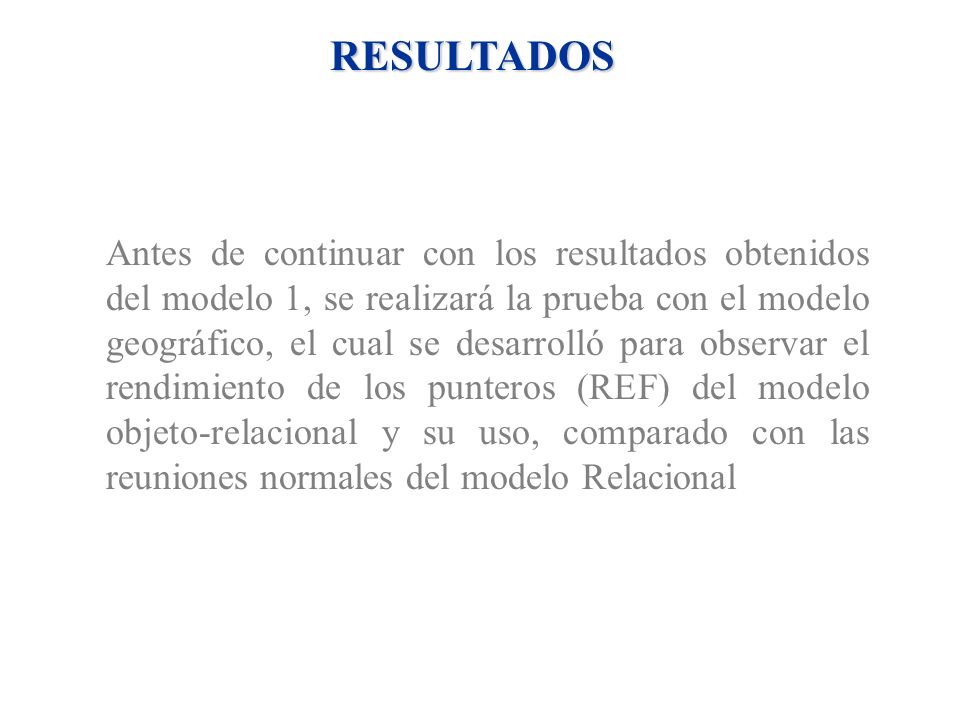

40 RESULTADOS Antes de continuar con los resultados obtenidos del modelo 1, se realizará la prueba con el modelo geográfico, el cual se desarrolló para observar el rendimiento de los punteros (REF) del modelo objeto-relacional y su uso, comparado con las reuniones normales del modelo Relacional

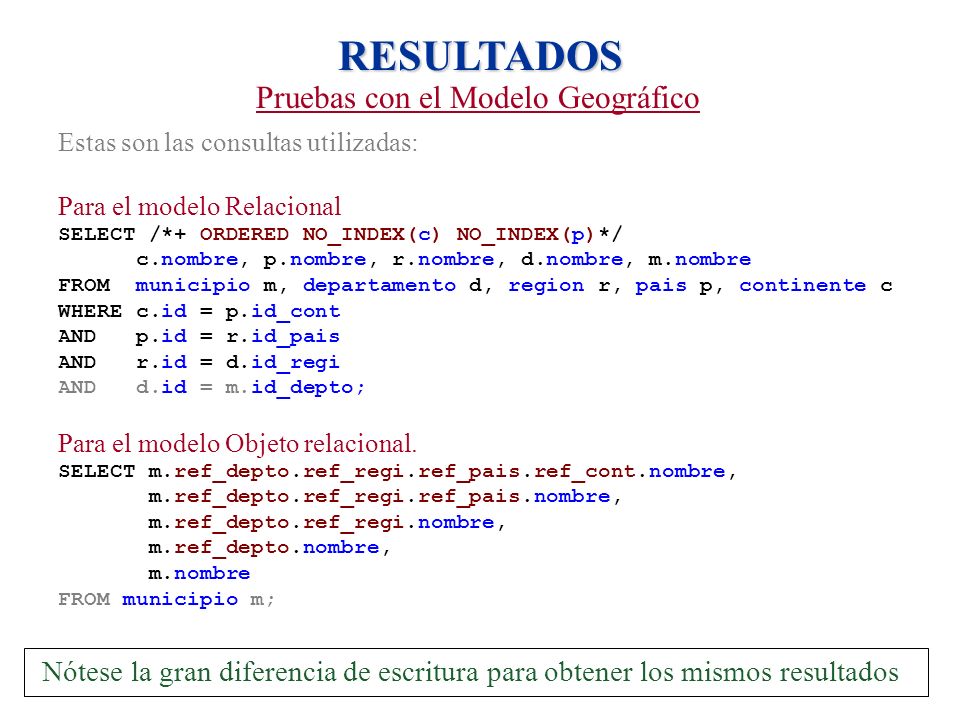

41 RESULTADOS Pruebas con el Modelo Geográfico Estas son las consultas utilizadas: Para el modelo Relacional SELECT /*+ ORDERED NO_INDEX(c) NO_INDEX(p)*/ c.nombre, p.nombre, r.nombre, d.nombre, m.nombre FROM municipio m, departamento d, region r, pais p, continente c WHERE c.id = p.id_cont AND p.id = r.id_pais AND r.id = d.id_regi AND d.id = m.id_depto; Para el modelo Objeto relacional. SELECT m.ref_depto.ref_regi.ref_pais.ref_cont.nombre, m.ref_depto.ref_regi.ref_pais.nombre, m.ref_depto.ref_regi.nombre, m.ref_depto.nombre, m.nombre FROM municipio m; Nótese la gran diferencia de escritura para obtener los mismos resultados

42 RESULTADOS Pruebas con el Modelo Geográfico TASA( f + g) / hd / ei / jk / ( f + g) VALOR NORMAL Menor que 10 1 (o cercano a 1) Mientras mayor mejor Menor del 10% MODELO RELACIONAL 0.003805114.999700010.88436268 MODELO OBJETO- RELACIONAL 0.074357 1 14.99970001 0.08000591 Resultados para el modelo geográfico

43 RESULTADOS Pruebas con el Modelo Geográfico A pesar de que en la tasa de bloques leídos a filas procesadas tanto el modelo relacional como el objeto-relacional presentaron rendimientos bastante buenos y eficientes, se sigue observando que el modelo relacional presenta un mejor rendimiento general en estos casos.

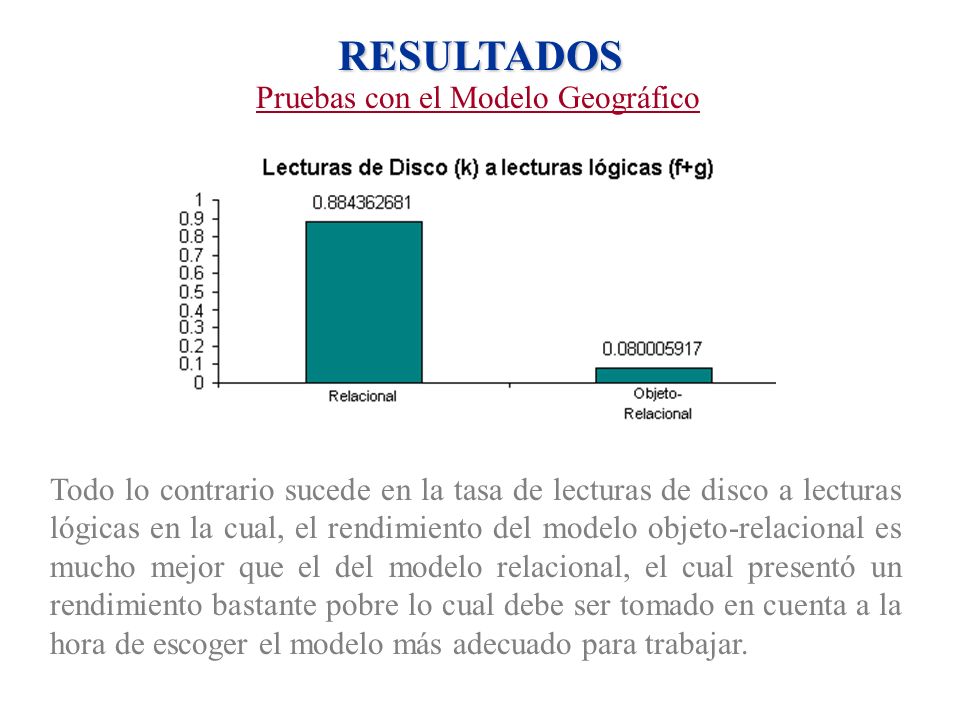

44 RESULTADOS Pruebas con el Modelo Geográfico Todo lo contrario sucede en la tasa de lecturas de disco a lecturas lógicas en la cual, el rendimiento del modelo objeto-relacional es mucho mejor que el del modelo relacional, el cual presentó un rendimiento bastante pobre lo cual debe ser tomado en cuenta a la hora de escoger el modelo más adecuado para trabajar.

45 RESULTADOS Pruebas con Reuniones (Joins) Ahora, se analizará en detalle el rendimiento de las consultas de reunión realizadas sobre ambos modelos. Debe tenerse en cuenta que en este caso, se trabajará con una de las colecciones del modelo objeto-relacional, una TABLAS ANIDADA. Se analizarán los casos donde se reúnen las 2 tablas (una de ellas tabla anidada) y otro caso en el que se reúnen 3 tablas (de nuevo, solo una de ellas es anidada, la cual será “detalle” en el modelo de la librería). Se analizarán los casos con muchos y pocos datos.

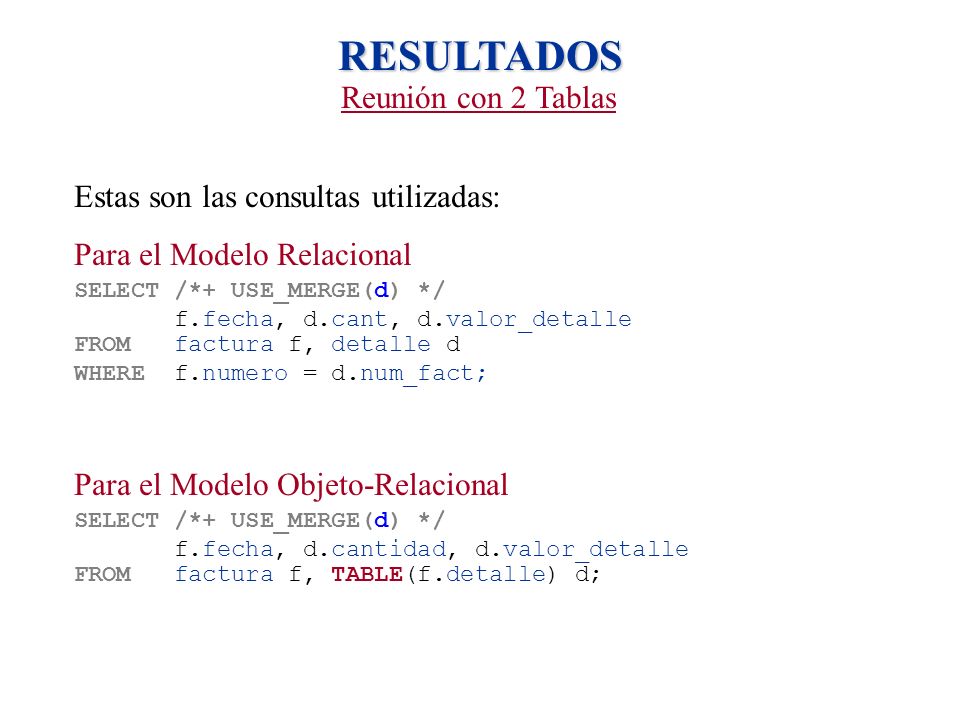

46 RESULTADOS Reunión con 2 Tablas Estas son las consultas utilizadas: Para el Modelo Relacional SELECT /*+ USE_MERGE(d) */ f.fecha, d.cant, d.valor_detalle FROM factura f, detalle d WHERE f.numero = d.num_fact; Para el Modelo Objeto-Relacional SELECT /*+ USE_MERGE(d) */ f.fecha, d.cantidad, d.valor_detalle FROM factura f, TABLE(f.detalle) d;

47 RESULTADOS Reunión con 2 Tablas (Muchos Datos) Resultados para las pruebas con muchos datos en ambos modelos.

48 RESULTADOS Reunión con 2 Tablas (Muchos Datos) EXPLAIN PLAN para la reunión con 2 tablas, utilizando el método Sort Merge

49 RESULTADOS Reunión con 2 Tablas (Muchos Datos) Bloques leídos (f+g) sobre filas procesadas (h). Como se puede observar en la figura, el resultado del Nested Loops es demasiado pobre, por lo tanto, se observarán los resultados sin este método en la siguiente diapositiva

50 RESULTADOS Reunión con 2 Tablas (Muchos Datos) Bloques leídos (f+g) sobre filas procesadas (h), sin el método Nested Loops. Se observa que aunque ambos modelos presentan un muy buen rendimiento, el modelo Relacional se comporta mejor que el Objeto-Relacional, además el método Merge ha sido el que mejor rendimiento ha presentado en esta tasa específica.

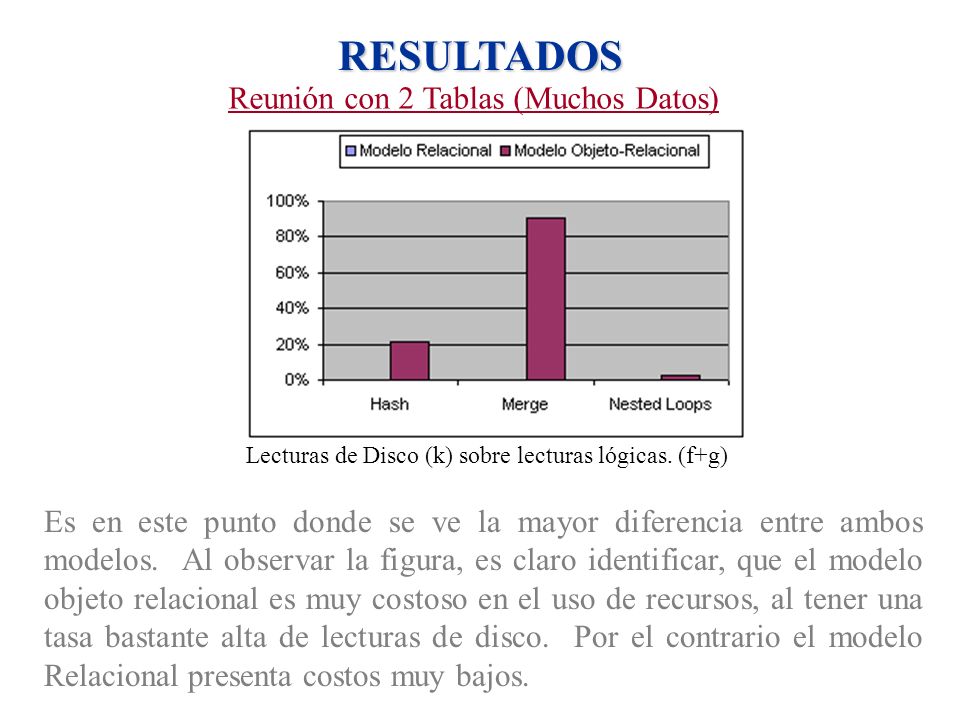

51 RESULTADOS Reunión con 2 Tablas (Muchos Datos) Lecturas de Disco (k) sobre lecturas lógicas. (f+g) Es en este punto donde se ve la mayor diferencia entre ambos modelos. Al observar la figura, es claro identificar, que el modelo objeto relacional es muy costoso en el uso de recursos, al tener una tasa bastante alta de lecturas de disco. Por el contrario el modelo Relacional presenta costos muy bajos.

52 RESULTADOS Reunión con 2 Tablas (Pocos Datos) Resultados para las pruebas con pocos datos en ambos modelos.

53 RESULTADOS Reunión con 2 Tablas (Pocos Datos) Bloques leídos (f+g) sobre filas procesadas (h) De la misma manera que en el caso anterior, es claro que el método Nested Loops es bastante pobre como se puede observar en la figura.

54 RESULTADOS Reunión con 2 Tablas (Pocos Datos) Bloques leídos (f+g) sobre filas procesadas (h). Sin el método Nested Loops Al tener en cuenta solo los métodos de Hash y Merge, a una menor escala se puede comprobar que el modelo Relacional sigue obteniendo un mejor rendimiento que el modelo Objeto- Relacional.

55 RESULTADOS Reunión con 2 Tablas (Pocos Datos) Lecturas de Disco (k) sobre lecturas lógicas. (f+g) Se encuentra que con pocos datos, los diferentes métodos se comportan de maneras muy diferentes. Cuando se utiliza el método Hash es más costoso el modelo Objeto-Relacional, sin embargo lo contrario se observa al utilizar el método Merge, debido a que el modelo Relacional resulta ser muy costoso. Como se puede ver, el método de Nested Loops es poco costoso en ambos modelos.

56 RESULTADOS Reunión con 3 Tablas Ahora se dispondrá a analizar los resultados con tres tablas (siendo solo una de ellas una tabla anidada, la cual es “detalle”). Es posible hacer combinaciones de métodos de reunión (por ejemplo, realizar la misma consulta utilizando Hash-Merge o Hash-Nested Loops), esto se puede especificar mediante los HINTS. De la misma manera que en la reunión con 2 tablas, se realizan las pruebas con muchos y pocos datos

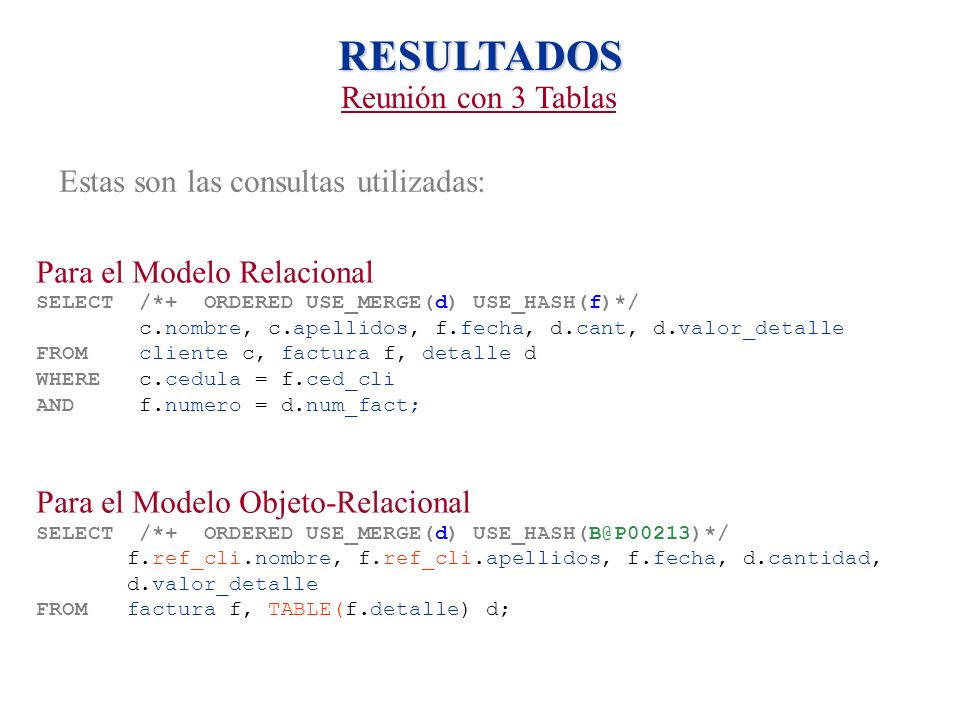

57 RESULTADOS Reunión con 3 Tablas Estas son las consultas utilizadas: Para el Modelo Relacional SELECT /*+ ORDERED USE_MERGE(d) USE_HASH(f)*/ c.nombre, c.apellidos, f.fecha, d.cant, d.valor_detalle FROM cliente c, factura f, detalle d WHERE c.cedula = f.ced_cli AND f.numero = d.num_fact; Para el Modelo Objeto-Relacional SELECT /*+ ORDERED USE_MERGE(d) USE_HASH(B@P00213)*/ f.ref_cli.nombre, f.ref_cli.apellidos, f.fecha, d.cantidad, d.valor_detalle FROM factura f, TABLE(f.detalle) d;

58 RESULTADOS Reunión con 3 Tablas (Muchos Datos) Resultados para las pruebas con muchos datos en ambos modelos (en este caso solo se presentan los datos para las combinaciones con el método Hash.

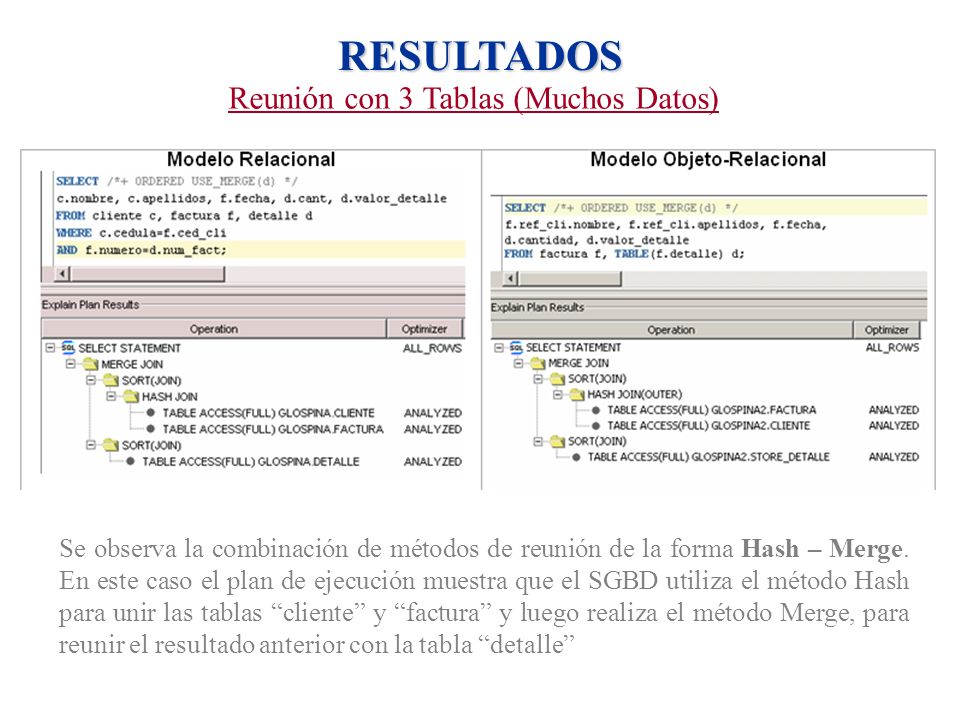

59 RESULTADOS Reunión con 3 Tablas (Muchos Datos) Se observa la combinación de métodos de reunión de la forma Hash – Merge. En este caso el plan de ejecución muestra que el SGBD utiliza el método Hash para unir las tablas “cliente” y “factura” y luego realiza el método Merge, para reunir el resultado anterior con la tabla “detalle”

60 RESULTADOS Reunión con 3 Tablas (Muchos Datos) Bloques leídos (f+g) sobre filas procesadas (h) En este caso, no se ha encontrado una diferencia muy grande respecto a los resultados anteriormente vistos, por ejemplo, se encuentra que cuando se utiliza en algún punto en método Nested Loops el rendimiento es bastante pobre

61 RESULTADOS Reunión con 3 Tablas (Muchos Datos) Bloques leídos (f+g) sobre filas procesadas (h). Sin el método Nested Loops Se encuentra que el modelo Relacional sigue teniendo ventaja sobre el modelo Objeto-Relacional, aunque sea por una cifra poco significativa

62 RESULTADOS Reunión con 3 Tablas (Muchos Datos) Lecturas de Disco (k) sobre lógicas. (f+g) Existe un caso especial en el cual se debe centrar la atención, que es el de el método Hash – Hash, en el caso de lecturas de disco a lecturas lógicas, el cual presenta un costo más elevado que los demás, sin embargo, se encuentra en los niveles aceptables para esta tasa específica.

63 RESULTADOS Reunión con 3 Tablas (Pocos Datos) Se analizan ahora los resultados con pocos registros Bloques leídos (f+g) sobre filas procesadas (h) Se puede mostrar que la tendencia se ha mantenido, es decir, el modelo Relacional, generalmente se comporta mejor que el modelo Objeto-Relacional. Siendo el método Nested Loops el que muestra el rendimiento más pobre.

64 Bloques leídos (f+g) sobre filas procesadas (h), Sin el método Nested Loops RESULTADOS Reunión con 3 Tablas (Pocos Datos) El modelo relacional, observando los resultados a menor escala, muestra mejores rendimientos con respecto al modelo Objeto-Relacional, en especial, donde se encuentra involucrado el método Merge.

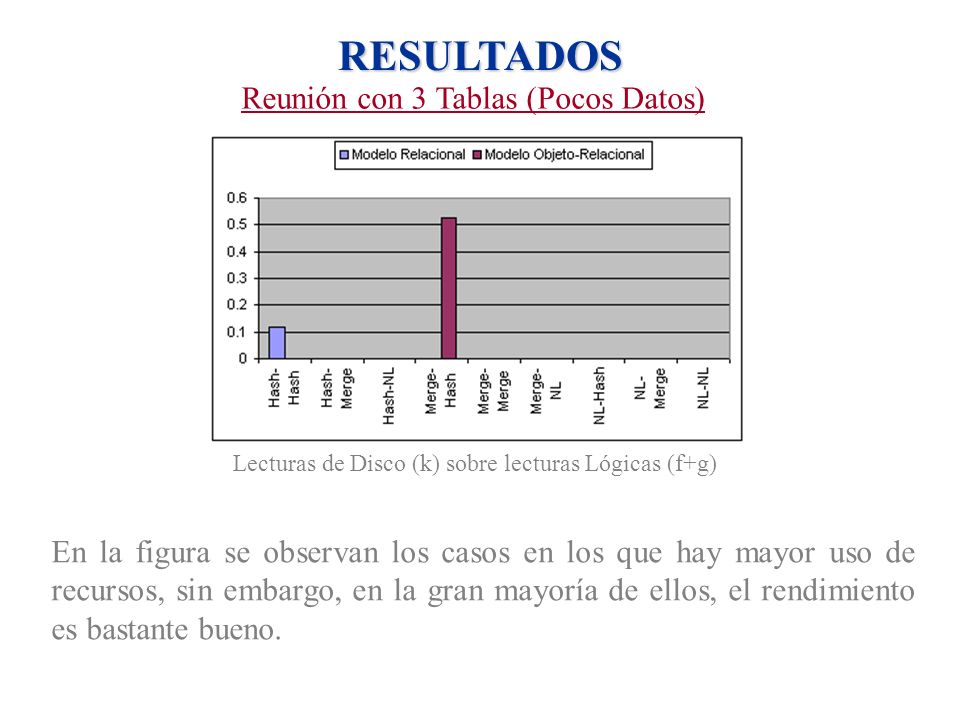

65 RESULTADOS Reunión con 3 Tablas (Pocos Datos) Lecturas de Disco (k) sobre lecturas Lógicas (f+g) En la figura se observan los casos en los que hay mayor uso de recursos, sin embargo, en la gran mayoría de ellos, el rendimiento es bastante bueno.
