Estimación de Puntos de Función

Presentación del tema: "Estimación de Puntos de Función"— Transcripción de la presentación:

1 Estimación de Puntos de Función

2 Mediciones del Software
Medidas Directas Líneas de código Velocidad de ejecución Tamaño de memoria Medidas Indirectas Calidad Complejidad Eficiencia Decir: Existen medidas directas e indirectas Entre las medidas directas del proceso de la ingeniería del software se incluyen el coste y el esfuerzo aplicados. Entre las medidas directas del producto se incluyen las líneas de código (LDC) producidas, velocidad de ejecución, tamaño de memoria, y los defectos informados durante un período de tiempo establecido. Entre las medidas indirectas se incluyen la funcionalidad, calidad, complejidad, eficiencia, fiabilidad, facilidad de mantenimiento

3 Métricas orientadas a la función
Utilizan una medida de la funcionalidad entregada por la aplicación como un valor de normalización. Después de: "Utilizan una medida de la funcionalidad entregada por la aplicación como un valor de normalización.« Decir: Ya que la funcionalidad no se puede medir directamente, se debe derivar indirectamente mediante otras medidas directas. Las métricas orientadas a la función fueron sugeridas una medida llamada punto de función.

4 Puntos de Funcion Propuestas por Allan Albrecht de IBM en 1979
Mide Funcionalidad entregada al usuario Relacionados implícitamente por medidas directas Decir: Propuestas por Allan Albrecht, de IBM, en 1979 y pretende medir la funcionalidad entregada al usuario independientemente de la tecnología utilizada para la construcción y explotación del software, y también ser útil en cualquiera de las fases de vida del software, desde el diseño inicial hasta la explotación y mantenimiento. Los puntos de función se derivan con una relación empírica según las medidas contables (directas) del dominio de información del software y las evaluaciones de la complejidad del software.

5 Estimación de Puntos de Función
Decir: Tabla para la medición de puntos de función Acá es donde se vuelve una estimación mas que un calculo, ya que depende de la percepción del grupo desarrollador para asignar un nivel de complejidad. Las organizaciones (como la IFPUG =>International function point user group, la NESMA => Netherlands Software Metrics Association, la COSMIC => Common software measurement international consortium, MARK II =>United Kingdom Software Metrics Association, International Software Benchmarking Standards Group, International Organization for Standardization entre otros) que utilizan métodos de puntos de función desarrollan criterios para determinar si una entrada en particular es simple, media o compleja. No obstante la determinación de la complejidad es algo subjetiva.

6 Estimación de Puntos de Función
Cinco características de dominios de información: Numero de Entradas de usuario Numero de Salidas de usuario Numero de Peticiones del usuario Numero de Archivos Numero de interfaces externas Decir: Los rubros de evaluación de la tabla como se mencionaba anteriormente son: "Número de entradas de usuario." Se cuenta cada entrada de usuario que proporciona diferentes datos orientados a la aplicación. Las entradas se deberían diferenciar de las peticiones, las cuales se cuentan de forma separada. los puntos de función se derivan de medidas directas del dominio de la información. "Número de salidas de usuario." Se cuenta cada salida que proporciona al usuario información orientada a la aplicación. En este contexto la salida se refiere a informes, pantallas, mensajes de error, etc. Los elementos de datos particulares dentro de un informe no se cuentan de forma separada. "Número de peticiones de usuario." Una petición se define como una entrada interactiva que produce la generación de alguna respuesta del software inmediata en forma de salida interactiva. Se cuenta cada petición por separado. "Número de archivos." Se cuenta cada archivo maestro lógico (esto es, un grupo lógico de datos que puede ser una parte de una gran base de datos o un archivo independiente). "Número de interfaces externas." Se cuentan todas las interfaces legibles por la máquina (por ejemplo: archivos de datos de cinta o disco) que se utilizan para transmitir información a otro sistema.

7 Estimación de Puntos de Función
PF = cuenta-total x [0,65 + 0,01 x 6(Fi )] Fi (i = 1 a 14) son valores de ajuste de la complejidad según las respuestas a las siguientes preguntas: 1.¿Requiere el sistema copias de seguridad y de recuperación fiables? 2.¿Se requiere comunicación de datos? 3.¿Existen funciones de procesamiento distribuido? 4.¿Es crítico el rendimiento? "PF = cuenta-total x [0,65 + 0,01 x 6(Fi )]" Decir: en donde cuenta-total es la suma de todas las entradas PF obtenidas LEER PREGUNTAS

8 Estimación de Puntos de Función
5.¿Se ejecutara el sistema en un entorno operativo existente y fuertemente utilizado? 6.¿Requiere el sistema entrada de datos interactiva? 7.¿Requiere la entrada de datos interactiva que las transacciones de entrada se lleven a cabo sobre múltiples pantallas u operaciones? 8.¿Se actualizan los archivos maestros de forma interactiva? LEER PREGUNTAS

9 Estimación de Puntos de Función
9.¿Son complejas las entradas, las salidas, los archivos o las peticiones? 10.¿Es complejo el procesamiento interno? 11.¿Se ha diseñado el código para ser reutilizable? 12.¿Están incluidas en el diseño la conversión y la instalación'? 13.¿Se ha diseñado el sistema para soportar múltiples instalaciones en diferentes organizaciones? 14.¿Se ha diseñado la aplicación para facilitar los cambios y para ser fácilmente utilizada por el usuario? LEER PREGUNTAS Y después decir: Cada una de las preguntas anteriores es respondida usando una escala con rangos desde O (no importante o aplicable) hasta 5 (absolutamente esencial). Los valores constantes de la ecuación y los factores de peso que se aplican a las cuentas de los dominios de información se determinan empíricamente. Una vez que se han calculado los puntos de función, se utilizan de forma análoga a las LDC como forma de normalizar las medidas de productividad, calidad y otros atributos del software.

10 Métricas ampliadas de puntos de Función
La medida de punto de función se diseñó originalmente para aplicarse a aplicaciones de sistemas de información de gestión. la extensión de los puntos de función se utiliza en la ingeniería, en las aplicaciones de tiempo real y en las aplicaciones orientadas al control. Puntos de Características Decir: Para acomodar estas aplicaciones, se enfatizó la dimensión de datos (los valores de dominios de información tratados anteriormente) para la exclusión de dimensiones (control) funcionales y de comportamiento. Por esta razón, la medida del punto de función era inadecuada para muchos sistemas de ingeniería y sistemas empotrados (que enfatizan función y control). Para remediar esta situación se ha propuesto un número de extensiones a la métrica del punto de función básica. Puntos de Características es una ampliación de la medida del punto de función que se puede aplicar a sistemas y aplicaciones de ingeniería del software. La medida de punto de característica acomoda a aplicaciones en donde la complejidad del algoritmo es alta.

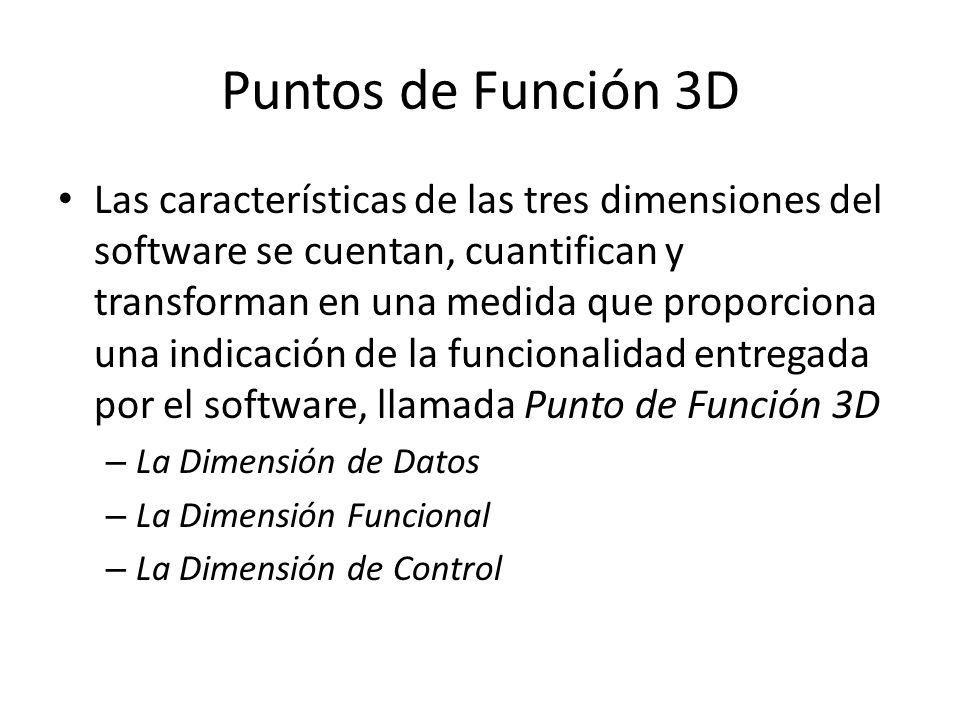

11 Puntos de Función 3D Las características de las tres dimensiones del software se cuentan, cuantifican y transforman en una medida que proporciona una indicación de la funcionalidad entregada por el software, llamada Punto de Función 3D La Dimensión de Datos La Dimensión Funcional La Dimensión de Control Decir: La dimensión de datos se evalúa exactamente igual a como se describe en los puntos de función básico Las cuentas de datos retenidos y los datos externos se utilizan a lo largo de las medidas de la complejidad para derivar una cuenta de dimensión de datos. La dimensión funcional se mide considerando el número de operaciones internas requeridas para transformar datos de entrada en datos de salida La dimensión de control se mide contando el número de transiciones entre estados

12 Calculo de Puntos de Función 3D
índice=I + O + Q + F + E + T+ R Valor con peso de la complejidad Calculo Global de los puntos de función 3D "índice=I + O + Q + F + E + T+ R Decir: en donde I, O, Q, F, E, T y R representan valores con peso de complejidad en los elementos tratados anteriormente: entradas, salidas, peticiones, estructuras de datos internas, archivos externos, transformaciones y transiciones, respectivamente. Cada valor con peso de complejidad se calcula con la relación siguiente: "Valor con peso de la complejidad" en donde N(il) , N(i), y N(ih) representan el número de apariciones del elemento i (p. ej.: salidas) para cada nivel de complejidad (bajo, medio, alto), y W(il) , W(ia) y W(ih) son los pesos correspondientes.

13 Conclusiones Útiles para determinar cuales funciones del sistema son usadas por el usuario de manera directa Se obtiene una opinión subjetiva de diferentes rubros para determinar la complejidad de un sistema Se obtienen directamente de la combinación de datos concretos del proceso con la percepción del grupo de desarrolladores del proyecto

14 Bibliografía Ingeniería del Software Un enfoque Practico [Roger S. Pressman, Sexta Edición Mc Graw Hill]
