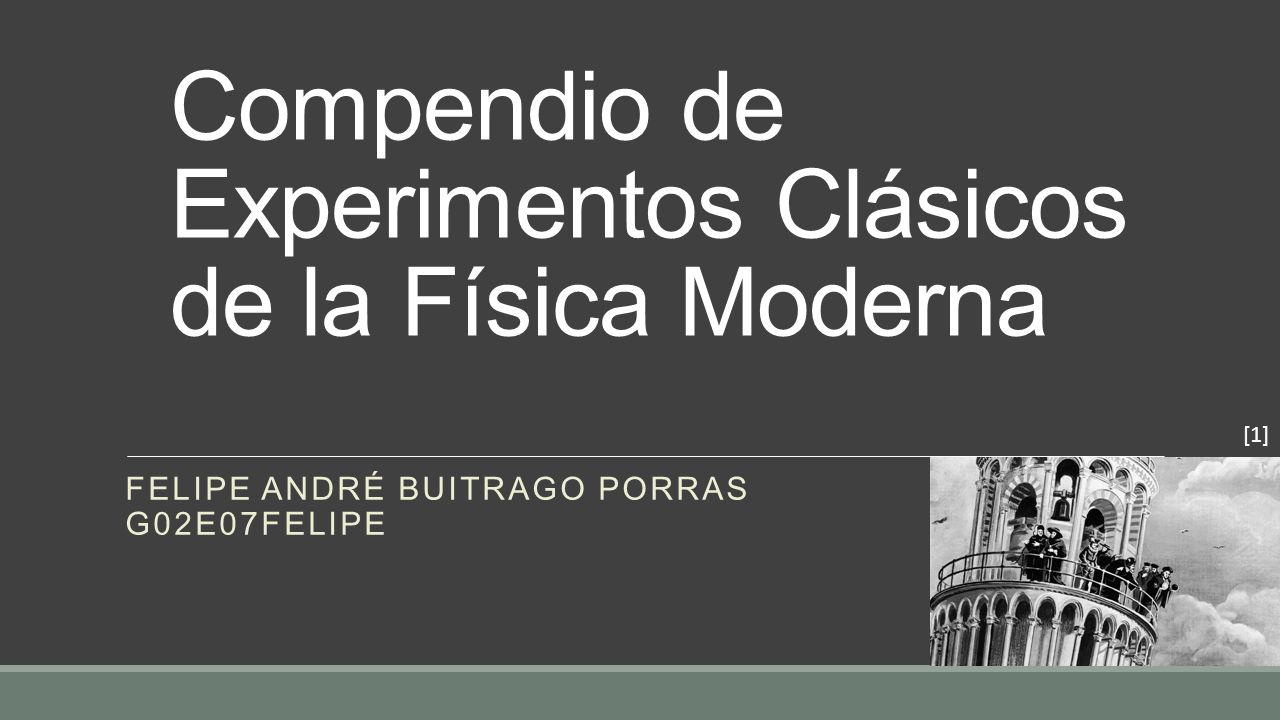

1 Compendio de Experimentos Clásicos de la Física Moderna
[1] Felipe André Buitrago Porras G02E07Felipe

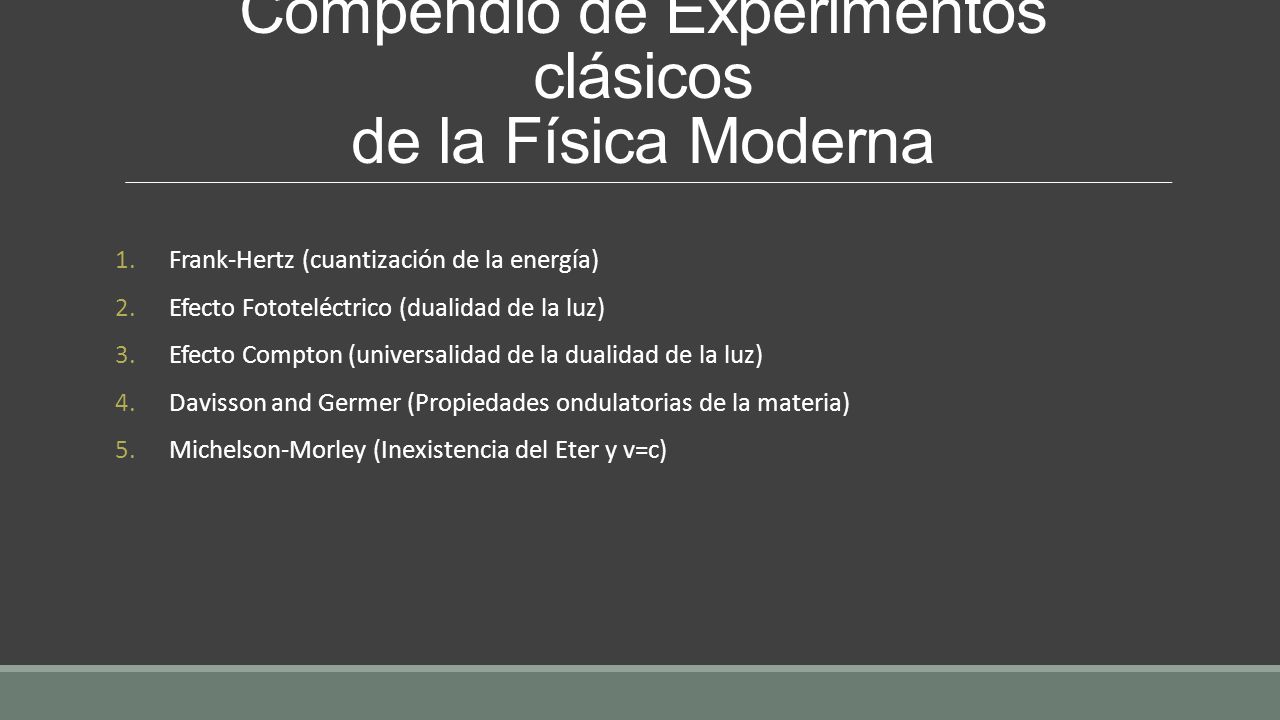

2 Compendio de Experimentos clásicos de la Física Moderna
Frank-Hertz (cuantización de la energía) Efecto Fototeléctrico (dualidad de la luz) Efecto Compton (universalidad de la dualidad de la luz) Davisson and Germer (Propiedades ondulatorias de la materia) Michelson-Morley (Inexistencia del Eter y v=c)

3 Experimento de Frank-Hertz
Realizado en 1914 por los físicos alemanes James Frank ( ) y Gustav Ludwig Hertz ( ). Su objetivo es el de probar la cuantización de los niveles de energía de los electrones en los átomos. Este experimento confirma el modelo de Bohr demostrando que los átomos solo pueden absorber cantidades específicas de energía. [2] Frank [3] Hertz

4 Experimento de Frank-Hertz
[4]

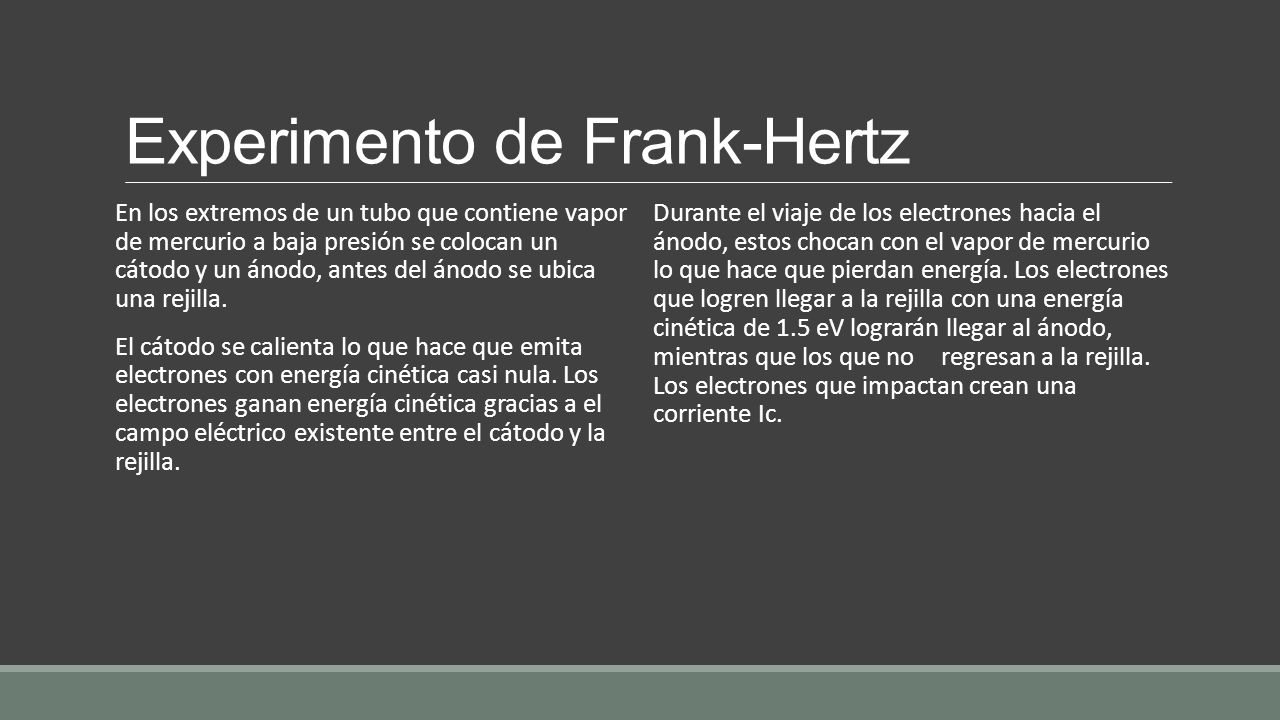

5 Experimento de Frank-Hertz

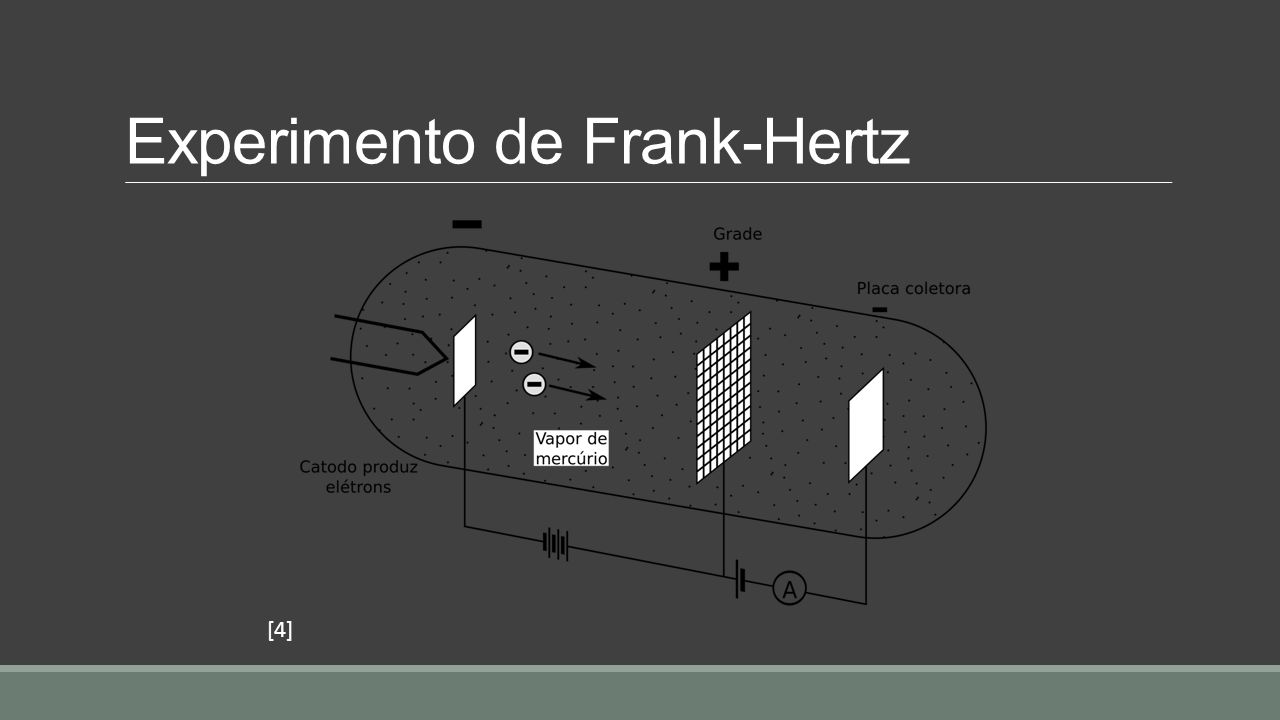

En los extremos de un tubo que contiene vapor de mercurio a baja presión se colocan un cátodo y un ánodo, antes del ánodo se ubica una rejilla. El cátodo se calienta lo que hace que emita electrones con energía cinética casi nula. Los electrones ganan energía cinética gracias a el campo eléctrico existente entre el cátodo y la rejilla. Durante el viaje de los electrones hacia el ánodo, estos chocan con el vapor de mercurio lo que hace que pierdan energía. Los electrones que logren llegar a la rejilla con una energía cinética de 1.5 eV lograrán llegar al ánodo, mientras que los que no regresan a la rejilla. Los electrones que impactan crean una corriente Ic.

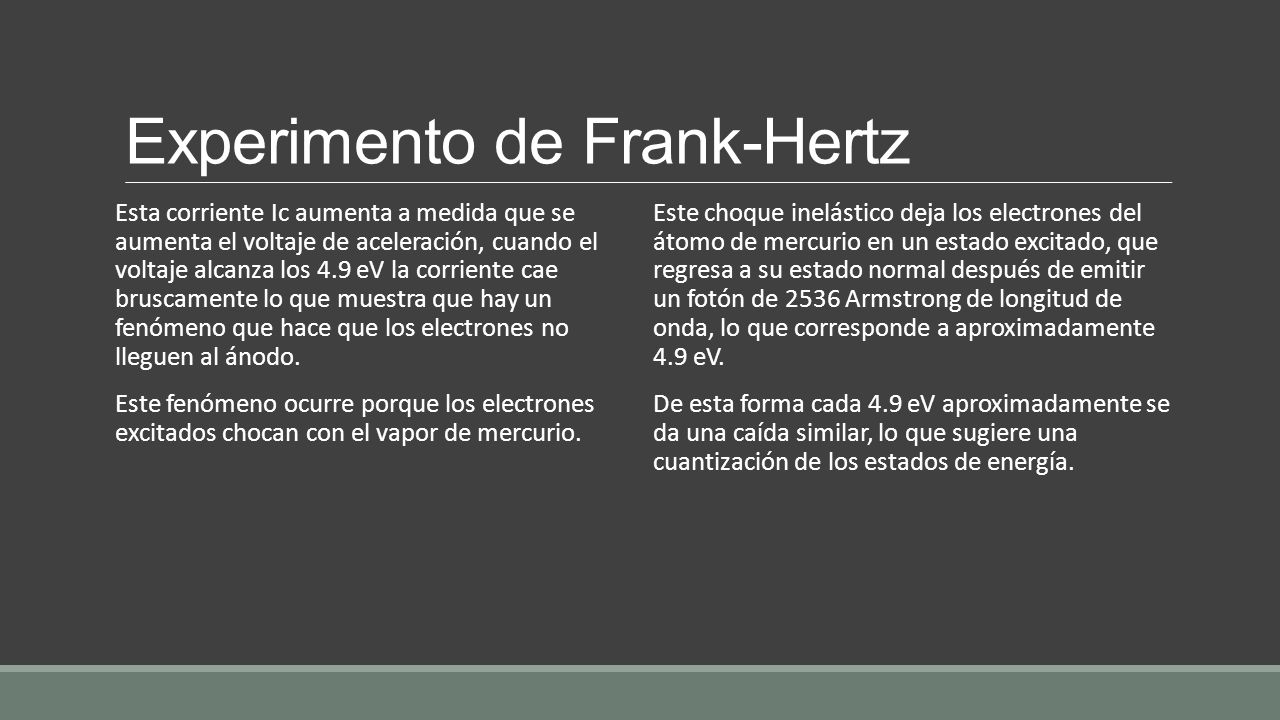

6 Experimento de Frank-Hertz
Esta corriente Ic aumenta a medida que se aumenta el voltaje de aceleración, cuando el voltaje alcanza los 4.9 eV la corriente cae bruscamente lo que muestra que hay un fenómeno que hace que los electrones no lleguen al ánodo. Este fenómeno ocurre porque los electrones excitados chocan con el vapor de mercurio. Este choque inelástico deja los electrones del átomo de mercurio en un estado excitado, que regresa a su estado normal después de emitir un fotón de 2536 Armstrong de longitud de onda, lo que corresponde a aproximadamente 4.9 eV. De esta forma cada 4.9 eV aproximadamente se da una caída similar, lo que sugiere una cuantización de los estados de energía.

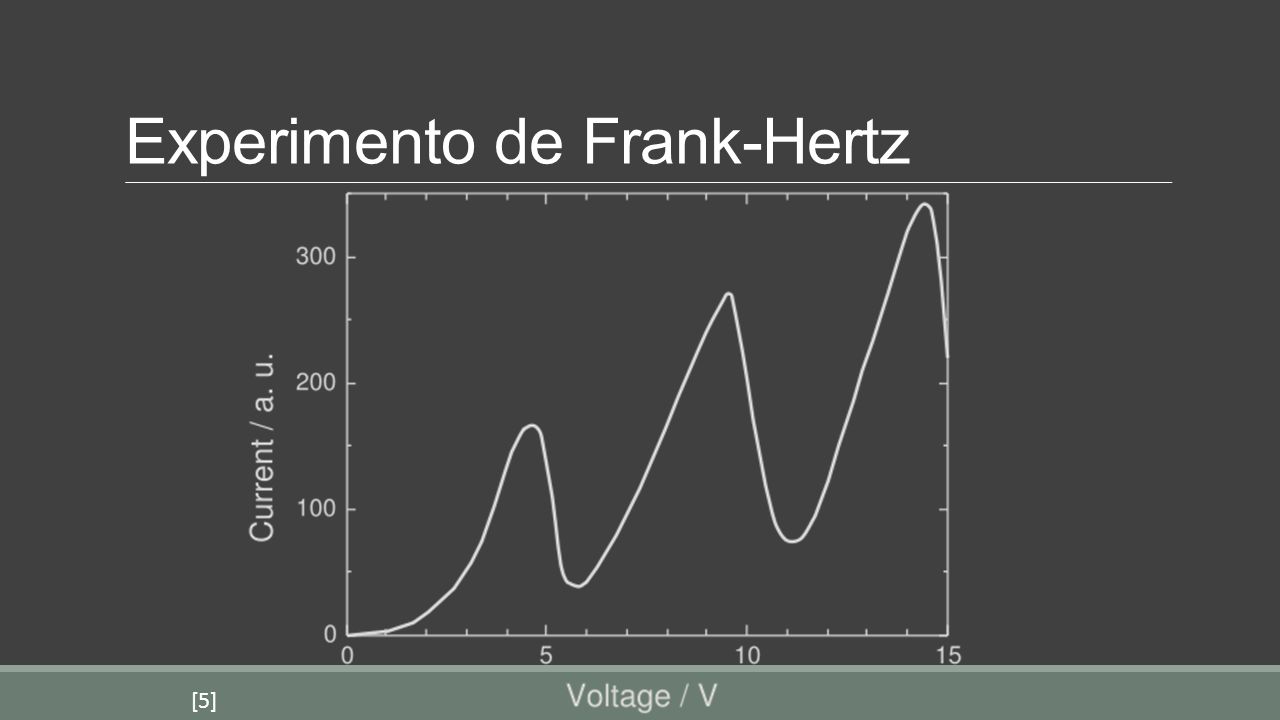

7 Experimento de Frank-Hertz
[5]

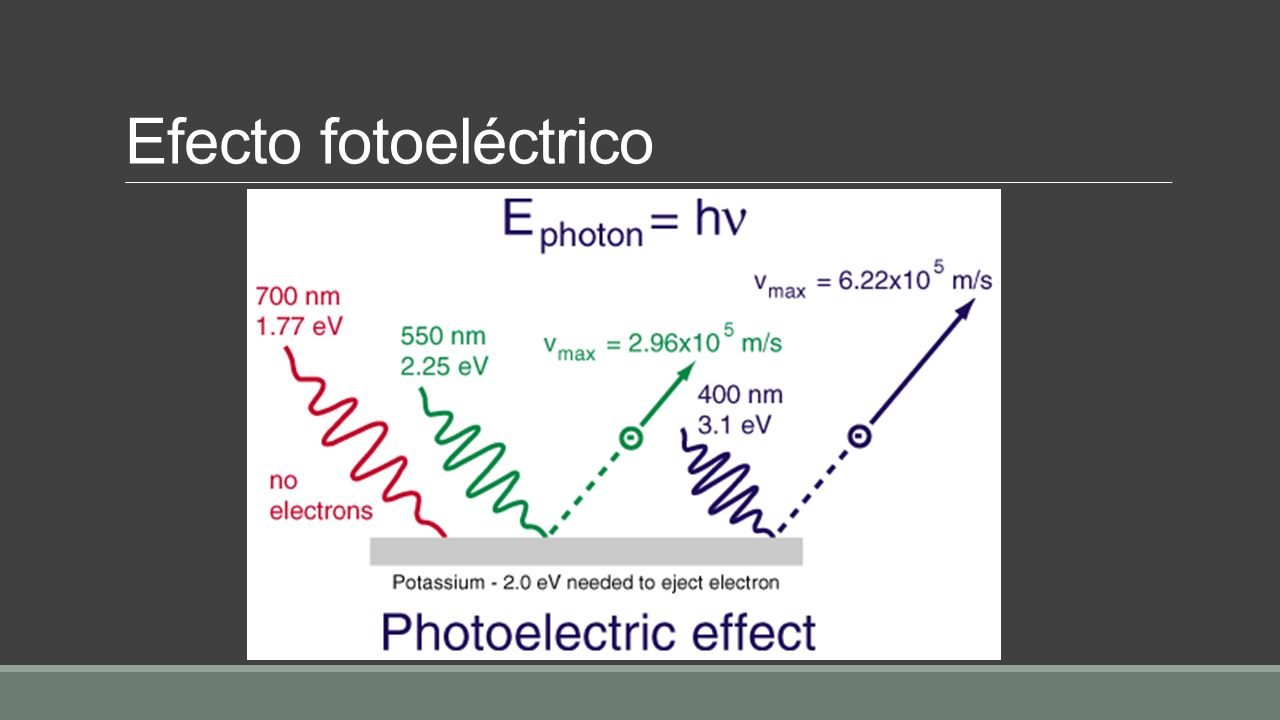

8 Efecto fotoeléctrico [6]

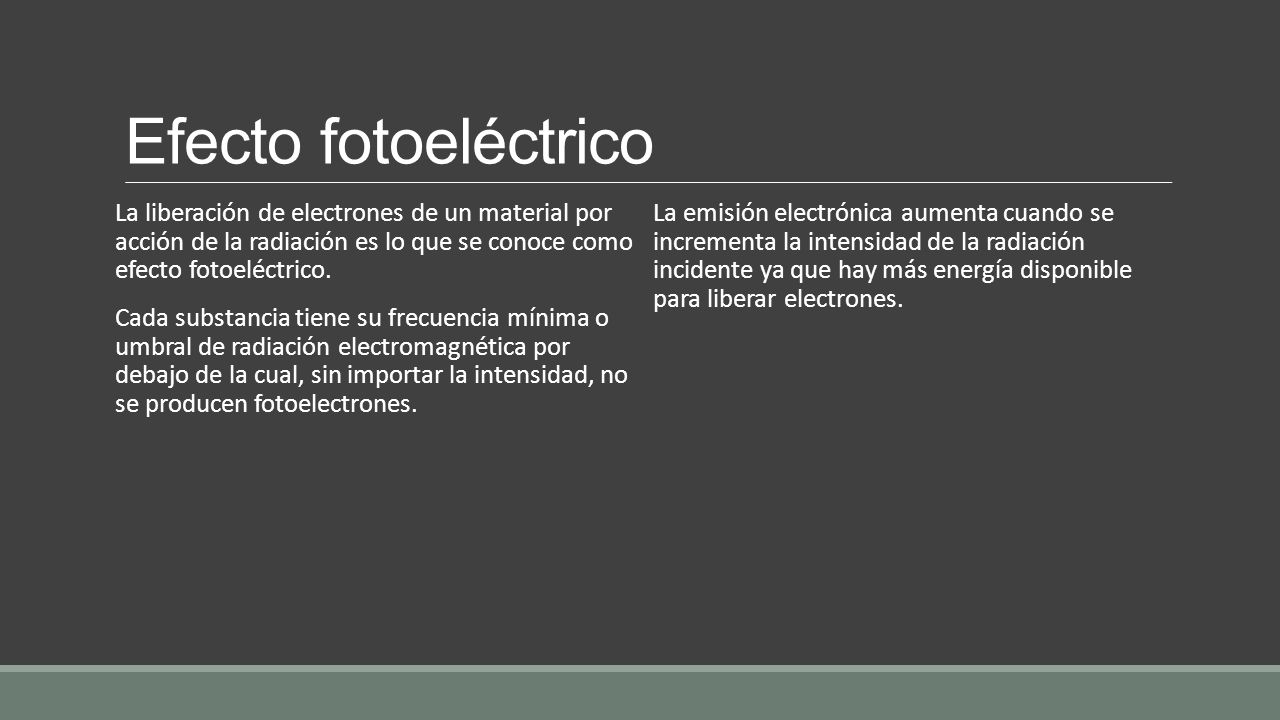

9 Efecto fotoeléctrico La liberación de electrones de un material por acción de la radiación es lo que se conoce como efecto fotoeléctrico. Cada substancia tiene su frecuencia mínima o umbral de radiación electromagnética por debajo de la cual, sin importar la intensidad, no se producen fotoelectrones. La emisión electrónica aumenta cuando se incrementa la intensidad de la radiación incidente ya que hay más energía disponible para liberar electrones.

10 Efecto fotoeléctrico [7]

11 Efecto Compton Arthur Holly Compton 1892 -1962) fue un físico estadounidense galardonado con el premio Nobel de Física en 1927. Sus estudios de la noción cuántica de la radiación electromagnética como cuantos de energía y la mecánica relativista de Einstein dan con lo que se conoce como efecto Compton. [8]

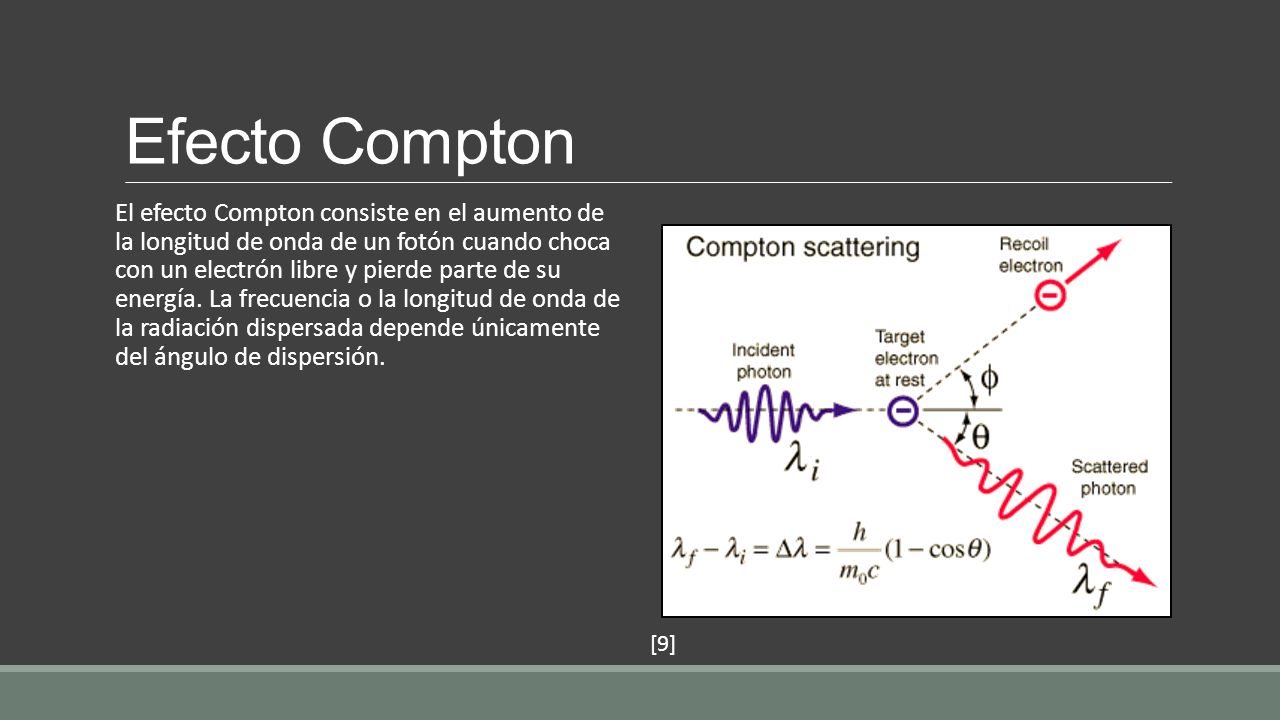

12 Efecto Compton El efecto Compton consiste en el aumento de la longitud de onda de un fotón cuando choca con un electrón libre y pierde parte de su energía. La frecuencia o la longitud de onda de la radiación dispersada depende únicamente del ángulo de dispersión. [9]

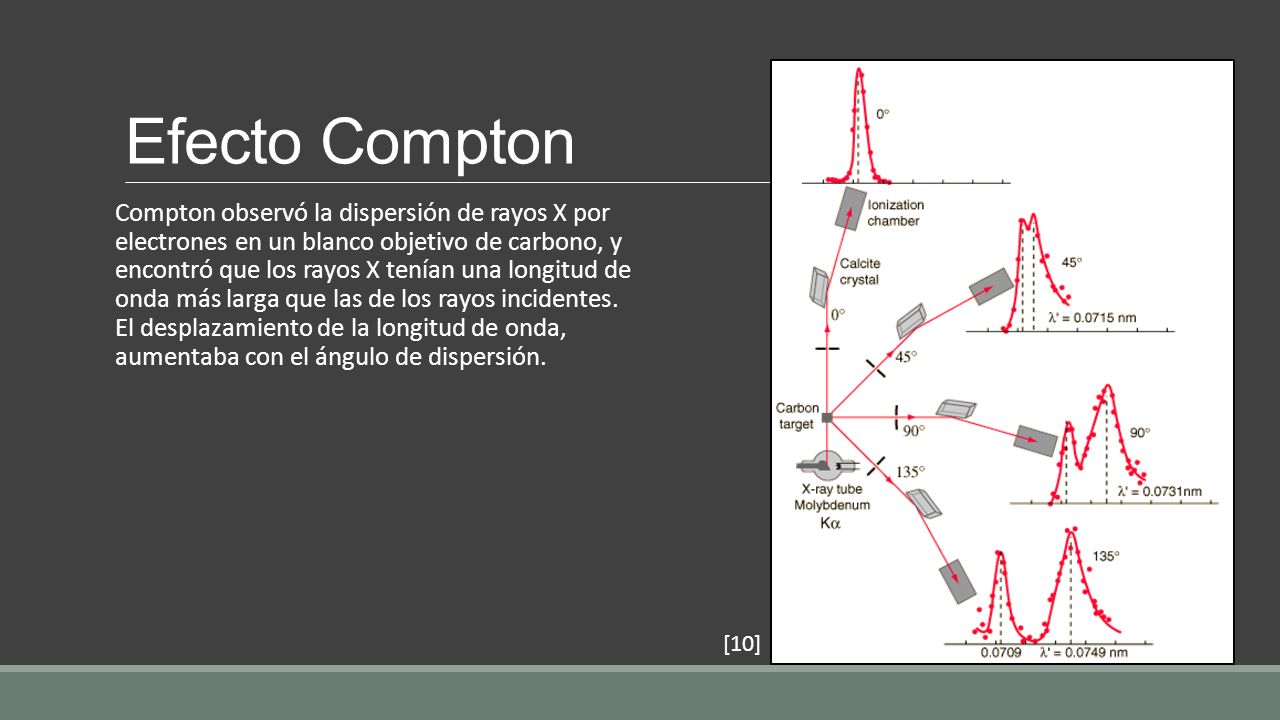

13 Efecto Compton Compton observó la dispersión de rayos X por electrones en un blanco objetivo de carbono, y encontró que los rayos X tenían una longitud de onda más larga que las de los rayos incidentes. El desplazamiento de la longitud de onda, aumentaba con el ángulo de dispersión. [10]

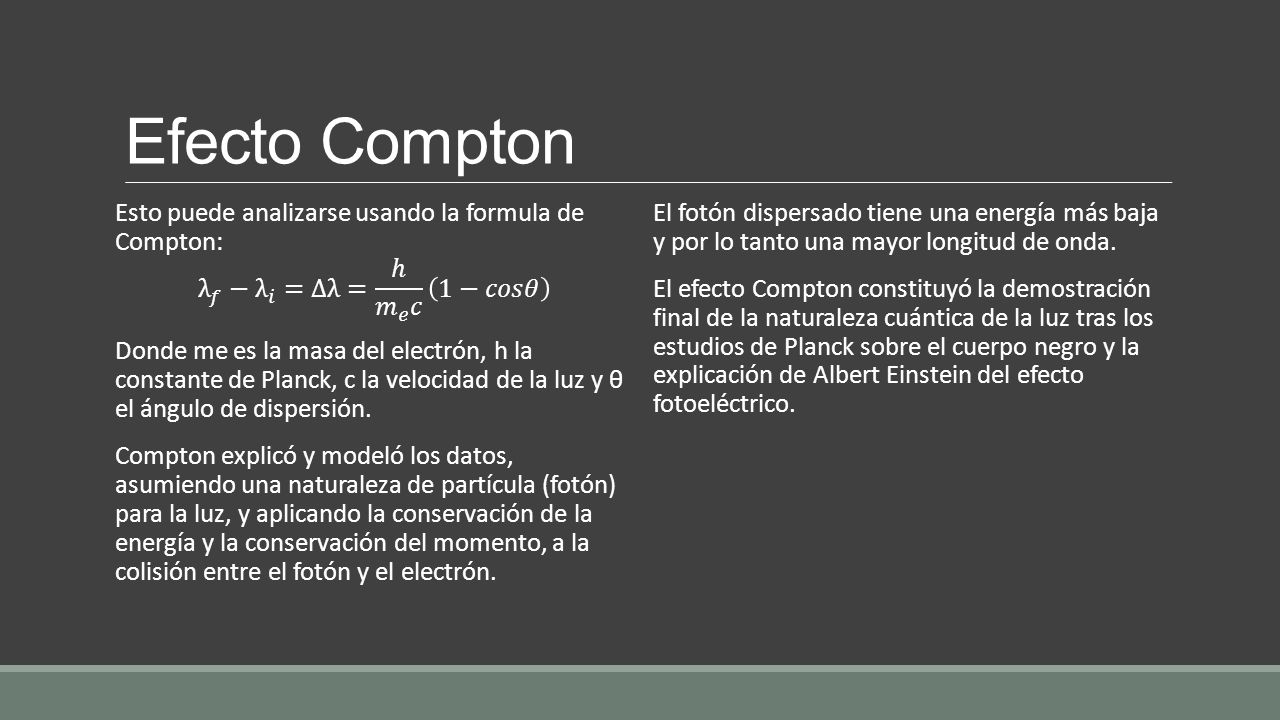

14 Efecto Compton Esto puede analizarse usando la formula de Compton: λ 𝑓 − λ 𝑖 =∆λ= ℎ 𝑚 𝑒 𝑐 1−𝑐𝑜𝑠𝜃 Donde me es la masa del electrón, h la constante de Planck, c la velocidad de la luz y θ el ángulo de dispersión. Compton explicó y modeló los datos, asumiendo una naturaleza de partícula (fotón) para la luz, y aplicando la conservación de la energía y la conservación del momento, a la colisión entre el fotón y el electrón. El fotón dispersado tiene una energía más baja y por lo tanto una mayor longitud de onda. El efecto Compton constituyó la demostración final de la naturaleza cuántica de la luz tras los estudios de Planck sobre el cuerpo negro y la explicación de Albert Einstein del efecto fotoeléctrico.

15 Experimento de Davisson-Germer
Fue un experimento conducido por los físicos americanos Clinton Davisson ( ) y Lester Germer ( ) en los años de 1923 a 1927, que confirmo la hipótesis de Broglie. En resumen la hipótesis lo que plantea es que partículas de materia tales como los electrones poseen comportamiento de onda. El experimento no solo demuestra la dualidad onda-partícula sino que también se convierte en uno de los pilares de la mecánica cuántica y de la ecuación de Schrödinger. [11]Davisson(izquierda) y Germer (derecha)

16 Experimento de Davisson-Germer

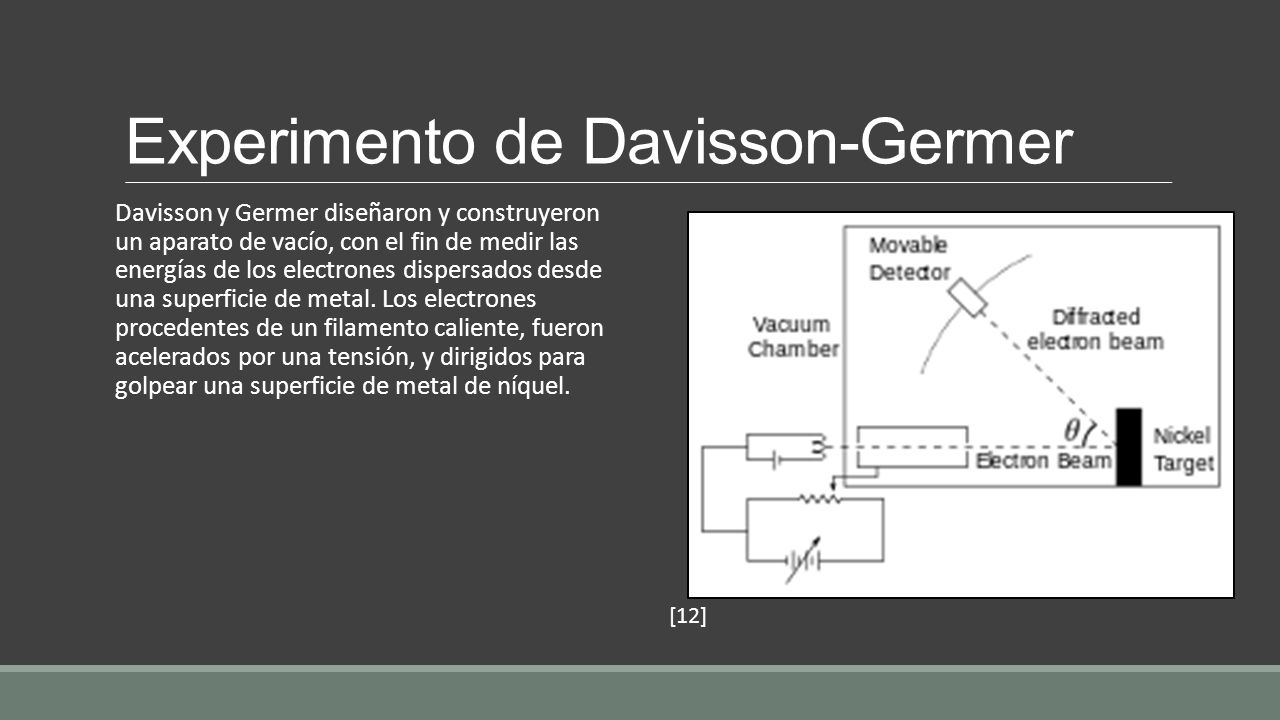

Davisson y Germer diseñaron y construyeron un aparato de vacío, con el fin de medir las energías de los electrones dispersados desde una superficie de metal. Los electrones procedentes de un filamento caliente, fueron acelerados por una tensión, y dirigidos para golpear una superficie de metal de níquel. [12]

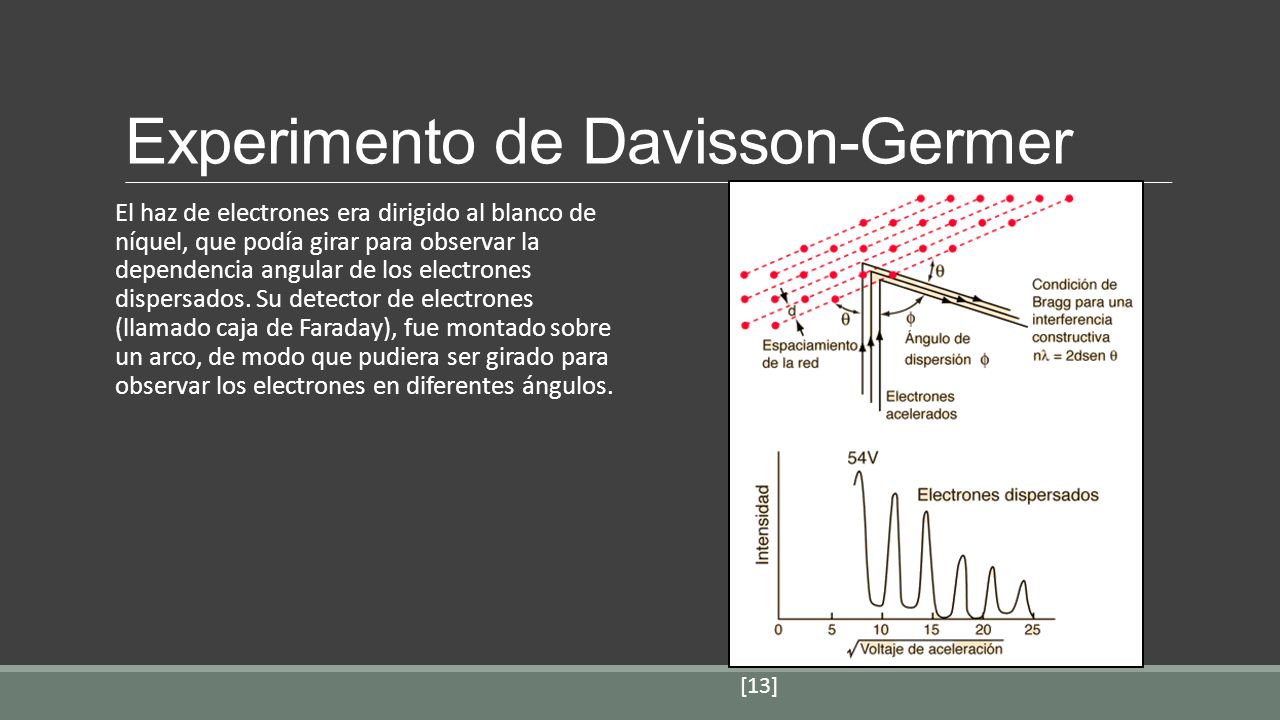

17 Experimento de Davisson-Germer
El haz de electrones era dirigido al blanco de níquel, que podía girar para observar la dependencia angular de los electrones dispersados. Su detector de electrones (llamado caja de Faraday), fue montado sobre un arco, de modo que pudiera ser girado para observar los electrones en diferentes ángulos. [13]

18 Experimento de Davisson-Germer

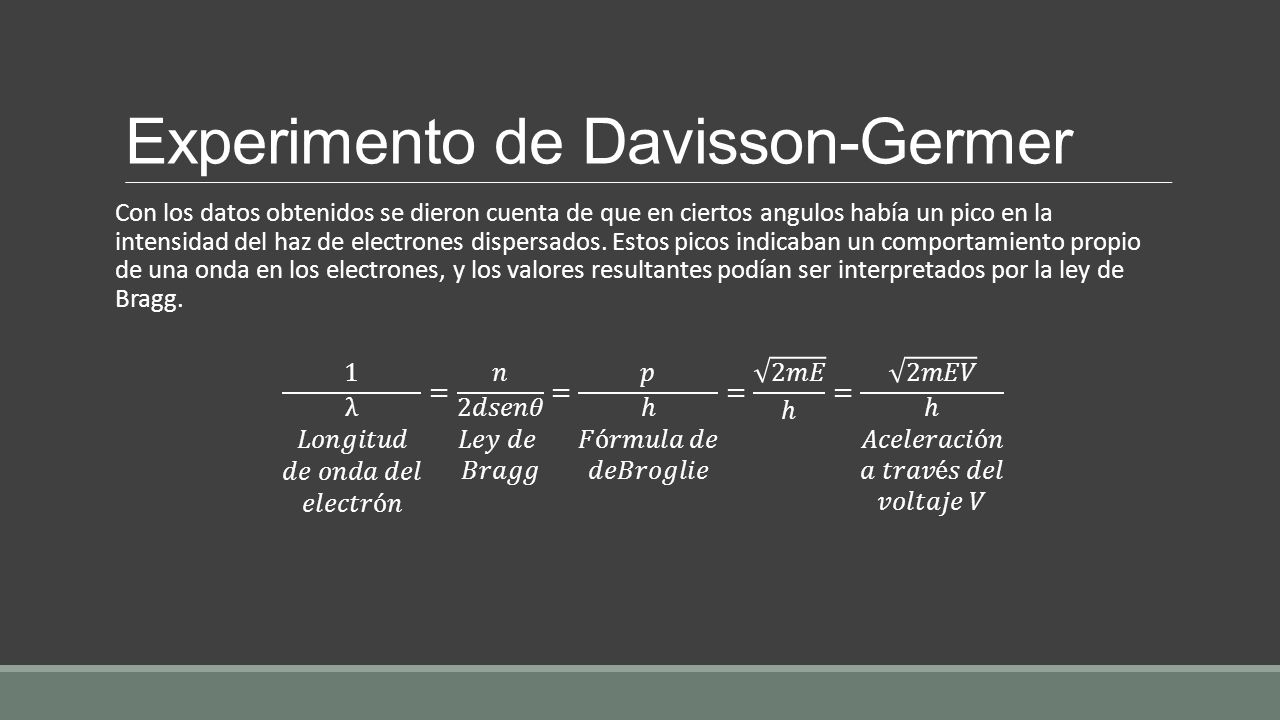

Con los datos obtenidos se dieron cuenta de que en ciertos angulos había un pico en la intensidad del haz de electrones dispersados. Estos picos indicaban un comportamiento propio de una onda en los electrones, y los valores resultantes podían ser interpretados por la ley de Bragg. 1 λ 𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑜𝑛𝑑𝑎 𝑑𝑒𝑙 𝑒𝑙𝑒𝑐𝑡𝑟ó𝑛 = 𝑛 2𝑑𝑠𝑒𝑛𝜃 𝐿𝑒𝑦 𝑑𝑒 𝐵𝑟𝑎𝑔𝑔 = 𝑝 ℎ 𝐹ó𝑟𝑚𝑢𝑙𝑎 𝑑𝑒 𝑑𝑒𝐵𝑟𝑜𝑔𝑙𝑖𝑒 = 2𝑚𝐸 ℎ = 2𝑚𝐸𝑉 ℎ 𝐴𝑐𝑒𝑙𝑒𝑟𝑎𝑐𝑖ó𝑛 𝑎 𝑡𝑟𝑎𝑣é𝑠 𝑑𝑒𝑙 𝑣𝑜𝑙𝑡𝑎𝑗𝑒 𝑉

19 Experimento de Michelson y Morley
Este fue uno de los más importantes y famosos en la historia de la física. Su realización se dio en 1887 por el físico polaco Albert Abraham Michelson ( ) y el físico y químico estadounidense Edward Williams Morley ( ), considerado como la primera prueba en contra de la teoría del Eter. [15]Morley [14]Michelson

20 Experimento de Michelson y Morley

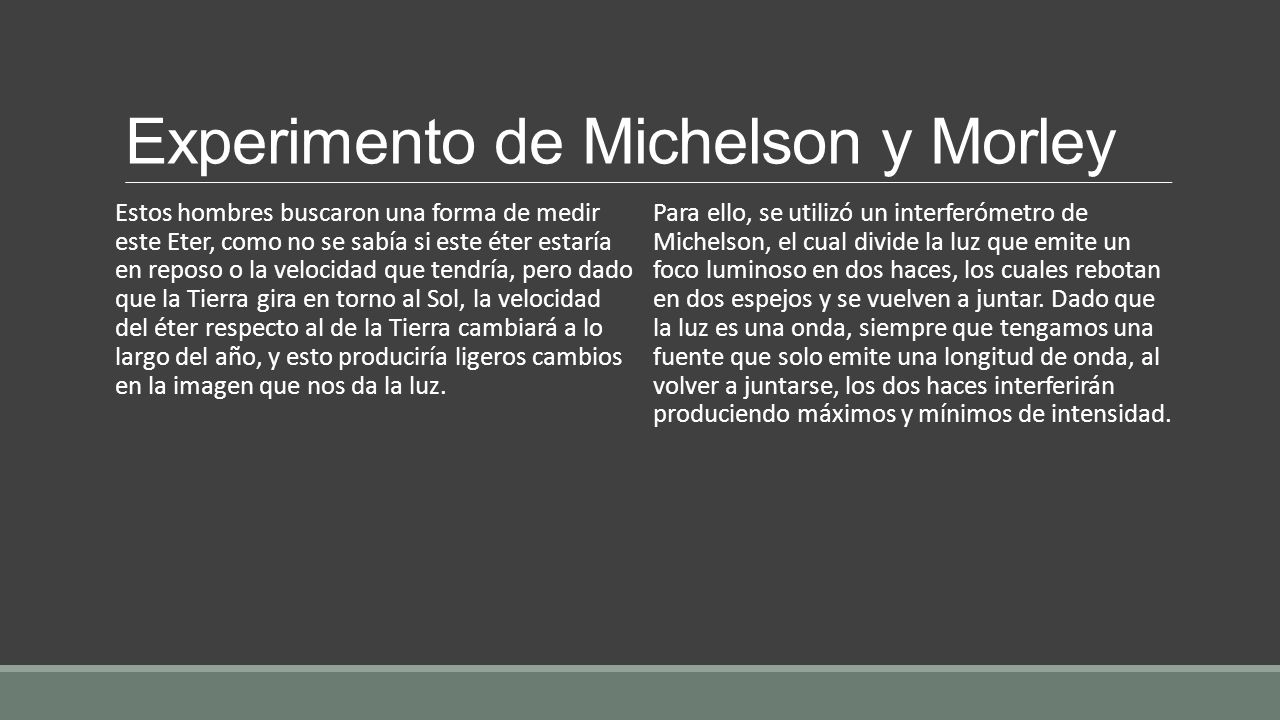

Estos hombres buscaron una forma de medir este Eter, como no se sabía si este éter estaría en reposo o la velocidad que tendría, pero dado que la Tierra gira en torno al Sol, la velocidad del éter respecto al de la Tierra cambiará a lo largo del año, y esto produciría ligeros cambios en la imagen que nos da la luz. Para ello, se utilizó un interferómetro de Michelson, el cual divide la luz que emite un foco luminoso en dos haces, los cuales rebotan en dos espejos y se vuelven a juntar. Dado que la luz es una onda, siempre que tengamos una fuente que solo emite una longitud de onda, al volver a juntarse, los dos haces interferirán produciendo máximos y mínimos de intensidad.

21 Experimento de Michelson y Morley
Que se forme uno u otro depende de la diferencia de caminos que hayan recorrido los dos haces, lo que normalmente se hace variando ligeramente la posición de uno de los espejos.  Sin embargo, también se puede lograr el mismo efecto si estas distancias permanecen fijas pero la velocidad del medio por el que viaja la luz varía en uno de los brazos. De forma que variando la orientación de los brazos se debería observar un cambio en el patrón que se obtiene. Utilizando un instrumento de unos 11 metros de largo colocado sobre una piscina de mercurio para minimizar el movimiento del aparato se tomaron las medidas respectivas.

22 Experimento de Michelson y Morley

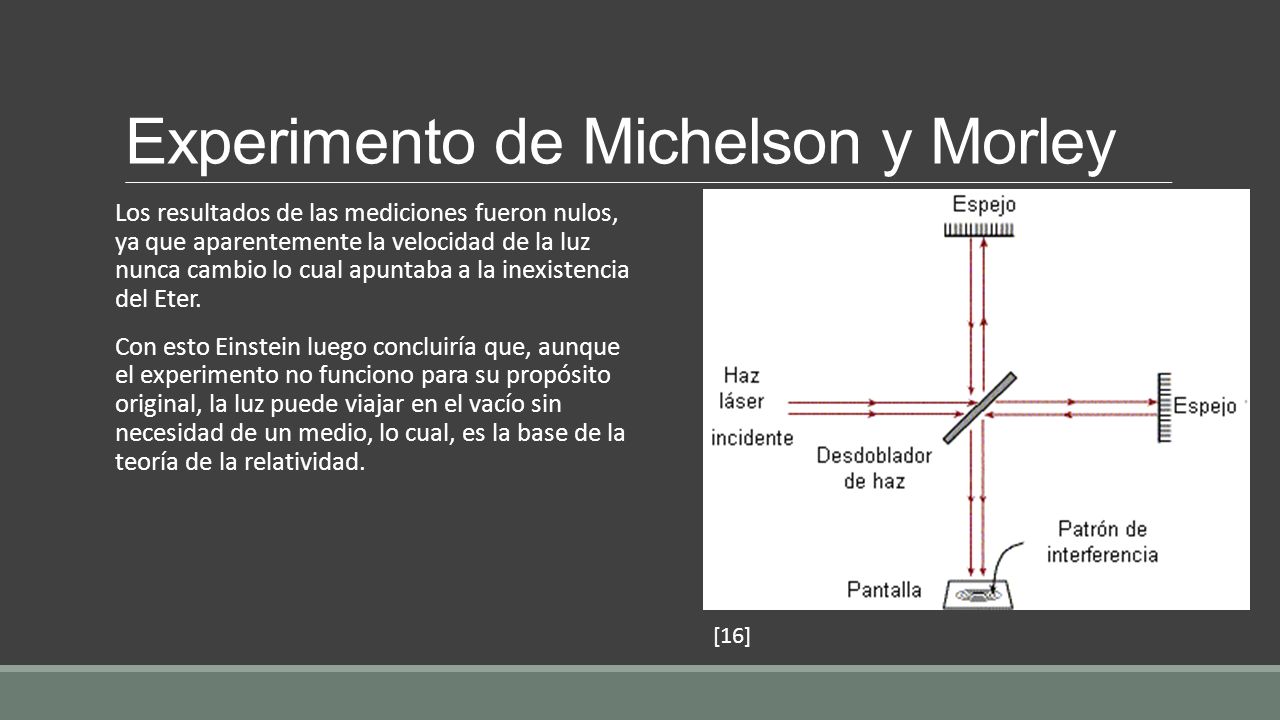

Los resultados de las mediciones fueron nulos, ya que aparentemente la velocidad de la luz nunca cambio lo cual apuntaba a la inexistencia del Eter. Con esto Einstein luego concluiría que, aunque el experimento no funciono para su propósito original, la luz puede viajar en el vacío sin necesidad de un medio, lo cual, es la base de la teoría de la relatividad. [16]

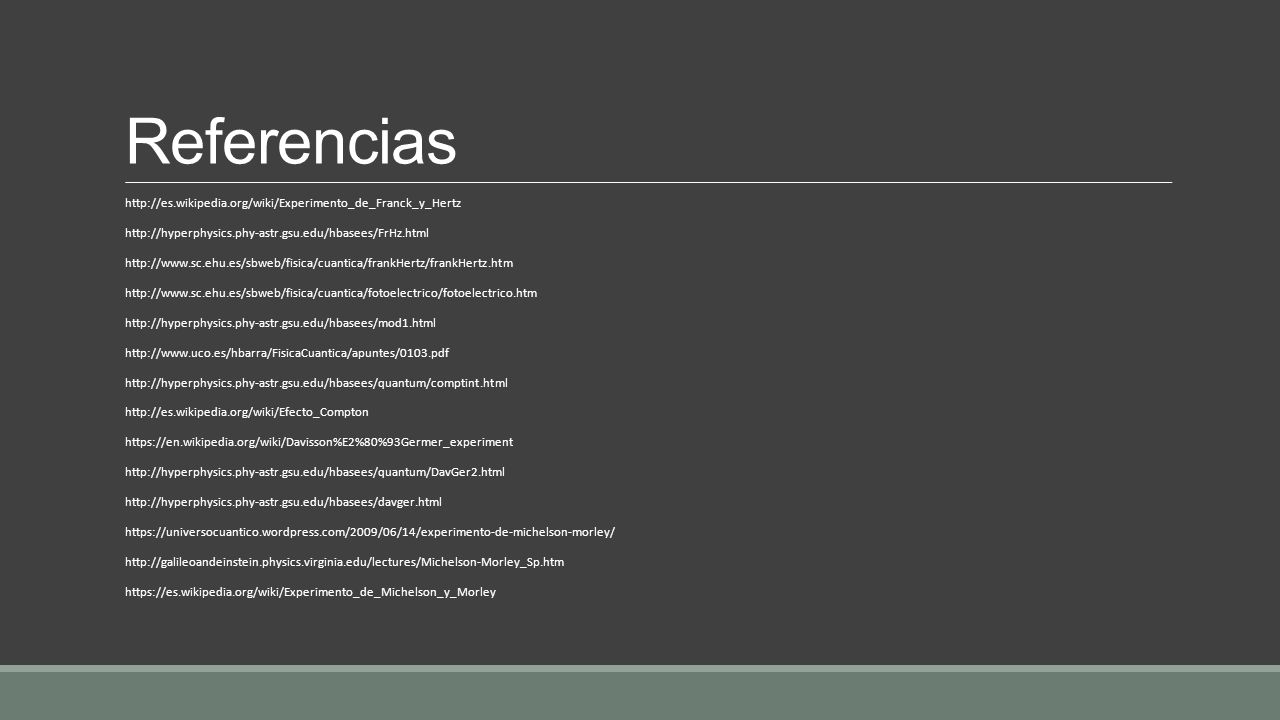

23 Referencias http://es.wikipedia.org/wiki/Experimento_de_Franck_y_Hertz

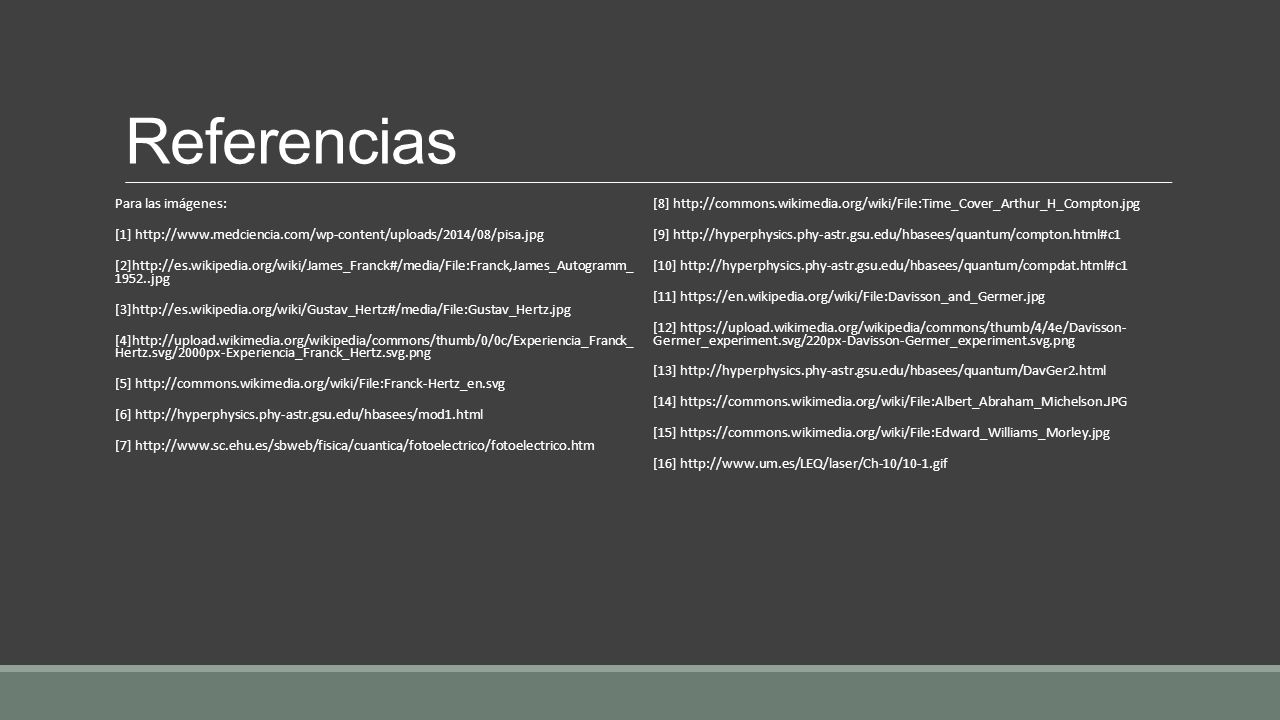

24 Referencias Para las imágenes: [1] [2] jpg [3] [4] Hertz.svg/2000px-Experiencia_Franck_Hertz.svg.png [5] [6] [7] [8] [9] [10] [11] [12] Germer_experiment.svg/220px-Davisson-Germer_experiment.svg.png [13] [14] [15] [16]
