Proceso productivo del cobre

Presentación del tema: "Proceso productivo del cobre"— Transcripción de la presentación:

1 Proceso productivo del cobre

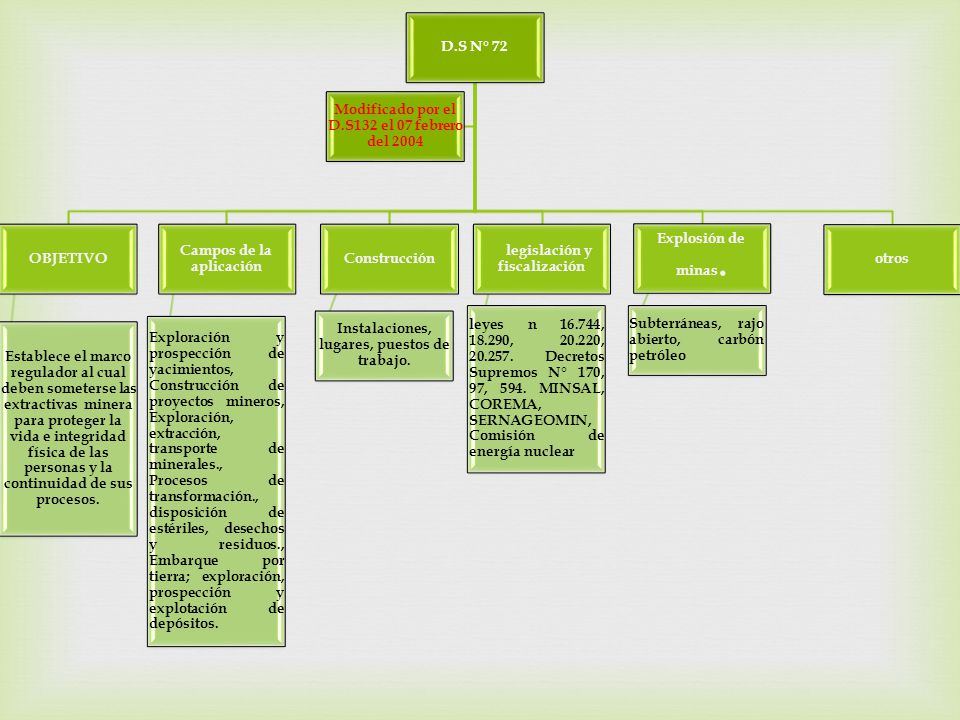

2 Modificado por el D.S132 el 07 febrero del 2004 OBJETIVO
D.S N° 72 Modificado por el D.S132 el 07 febrero del 2004 OBJETIVO Establece el marco regulador al cual deben someterse las extractivas minera para proteger la vida e integridad física de las personas y la continuidad de sus procesos. Campos de la aplicación Exploración y prospección de yacimientos, Construcción de proyectos mineros, Exploración, extracción, transporte de minerales., Procesos de transformación., disposición de estériles, desechos y residuos., Embarque por tierra; exploración, prospección y explotación de depósitos. Construcción Instalaciones, lugares, puestos de trabajo. legislación y fiscalización leyes n , , , Decretos Supremos N° 170, 97, 594. MINSAL, COREMA, SERNAGEOMIN, Comisión de energía nuclear Explosión de minas. Subterráneas, rajo abierto, carbón petróleo otros

3 Procesos productivos diferentes
Obtención del cobre Minerales sulfurados Minerales oxidados Procesos productivos diferentes

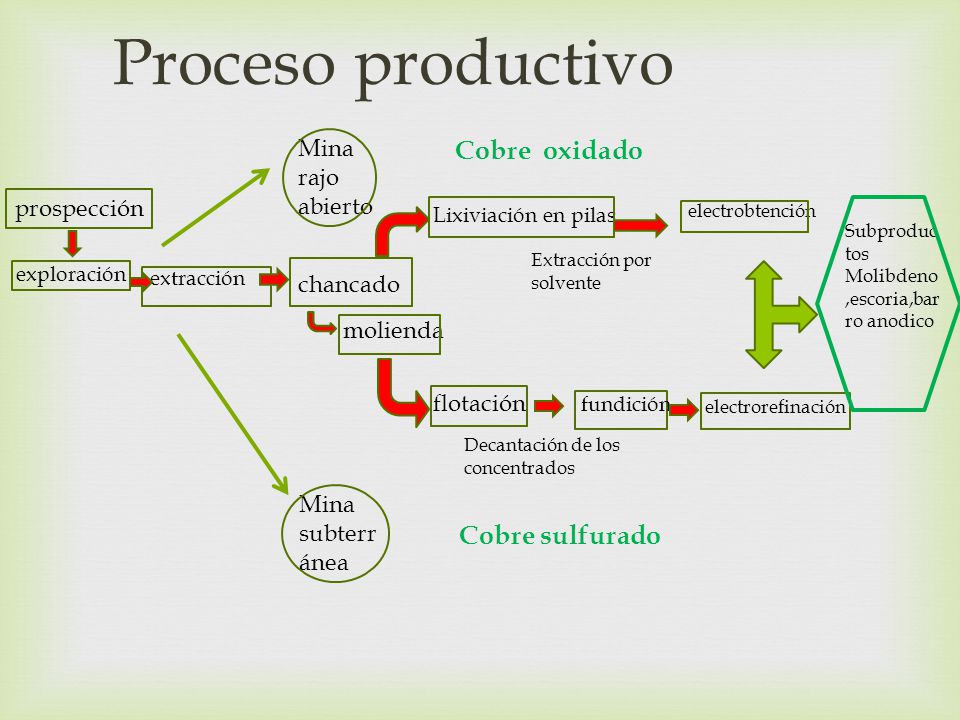

4 Proceso productivo Cobre oxidado Cobre sulfurado Mina rajo abierto
prospección Lixiviación en pilas electrobtención Subproductos Molibdeno,escoria,barro anodico Extracción por solvente exploración extracción chancado molienda flotación fundición electrorefinación Decantación de los concentrados Mina subterránea Cobre sulfurado

5 Minerales oxidados Lixiviación en pilas:
Se forman pilas de lixiviación que son regadas con acido sulfúrico y agua.

6 Minerales de cobre oxidados
Electroobtención La solución de cobre es llevada a estanques donde hay celdas electrolíticas (ánodos y cátodos) Se obtienen cátodos con un pureza de 99.99%

7 Minerales de cobre sulfurado
Molienda El objetivo es reducir el tamaño de la roca a 0,2 mm. Se forma un fluido lechoso

8 Minerales de cobre sulfurado
Flotación La pulpa se introduce en receptáculos llamadas celdas de flotación Se obtiene cobre cuya pureza alcanza 31% Decantación de los concentrados Hornos que reducen la humedad a un 8%

9 Minerales de cobre sulfurado
Fundición: El concentrado pasa de solido a liquido. Cobre alcanza una pureza de 99,7% y se moldea en anodos. Hornos con Temperaturas de 1200º

10 Minerales de cobre sulfurado
Electrorefinación Se eliminan las impurezas del cobre y se recupera los componentes del ánodo que no se disuelven. Solución que contiene agua y acido sulfúrico Cátodos de una pureza de 99.99%

11 Subproductos del cobre
Molibdeno Escoria Barro anodico
