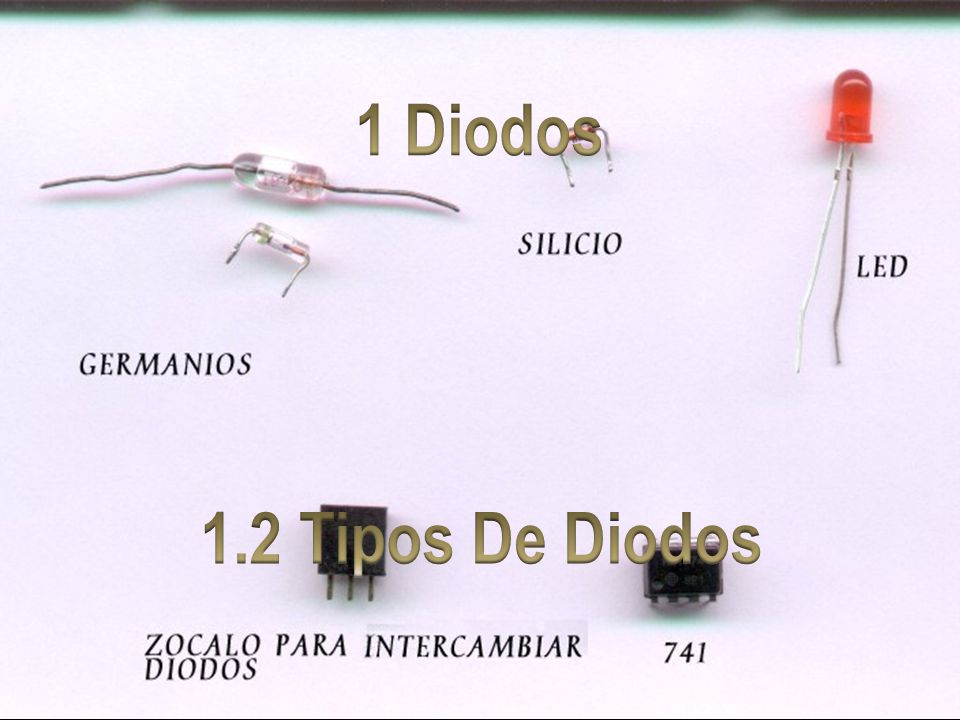

1 1 Diodos 1.2 Tipos De Diodos

2 DIODO DETECTOR O DE BAJA SEÑAL
Los diodos detectores también denominados diodos de señal o de contacto puntual, están hechos de germanio y se caracterizan por poseer una unión PN muy diminuta. Esto le permite operar a muy altas frecuencias y con señales pequeñas. Se emplea por ejemplo, en receptores de radio para separar la componente de alta frecuencia (portadora) de la componente de baja frecuencia (información audible). Esta operación se denomina detección.

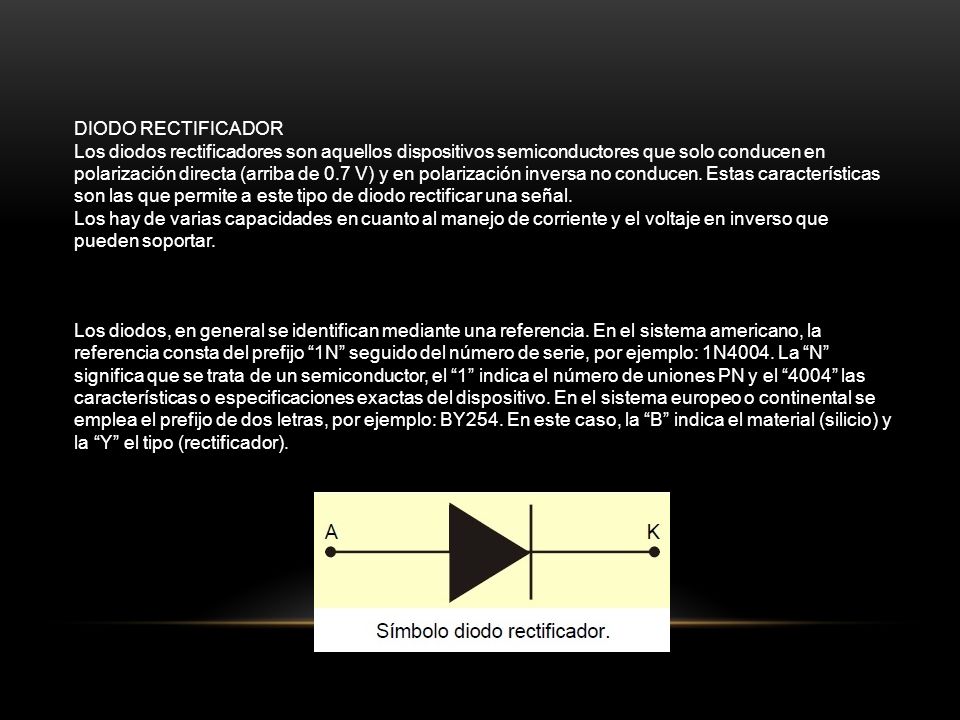

3 DIODO RECTIFICADOR Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Estas características son las que permite a este tipo de diodo rectificar una señal. Los hay de varias capacidades en cuanto al manejo de corriente y el voltaje en inverso que pueden soportar. Los diodos, en general se identifican mediante una referencia. En el sistema americano, la referencia consta del prefijo “1N” seguido del número de serie, por ejemplo: 1N4004. La “N” significa que se trata de un semiconductor, el “1” indica el número de uniones PN y el “4004” las características o especificaciones exactas del dispositivo. En el sistema europeo o continental se emplea el prefijo de dos letras, por ejemplo: BY254. En este caso, la “B” indica el material (silicio) y la “Y” el tipo (rectificador).

4 DIODO ZÉNER Un diodo zener es un semiconductor que se distingue por su capacidad de mantener un voltaje constante en sus terminales cuando se encuentran polarizados inversamente, y por ello se emplean como elementos de control, se les encuentra con capacidad de ½ watt hasta 50 watt y para tensiones de 2.4 voltios hasta 200 voltios. El diodo zener polarizado directamente se comporta como un diodo normal, su voltaje permanece cerca de 0.6 a 0.7 V. Los diodos zener se identifican por una referencia, como por ejemplo: 1N3828 ó BZX85, y se especifican principalmente por su voltaje zener nominal (VZ) y la potencia máxima que pueden absorber en forma segura sin destruirse (PZ)

5 DIODO VARACTOR El diodo varactor también conocido como diodo varicap o diodo de sintonía. Es un dispositivo semiconductor que trabaja polarizado inversamente y actúan como condensadores variables controlados por voltaje. Esta característica los hace muy útiles como elementos de sintonía en receptores de radio y televisión. Son también muy empleados en osciladores, multiplicadores, amplificadores, generadores de FM y otros circuitos de alta frecuencia. Una variante de los mismos son los diodos SNAP, empleados en aplicaciones de UHF y microondas.

6 DIODO EMISOR DE LUZ (LED’s)
Es un diodo que entrega luz al aplicársele un determinado voltaje. Cuando esto sucede, ocurre una recombinación de huecos y electrones cerca de la unión NP; si este se ha polarizado directamente la luz que emiten puede ser roja, ámbar, amarilla, verde o azul dependiendo de su composición. Los LED’s se especifican por el color o longitud de onda de la luz emitida, la caída de voltaje directa (VF), el máximo voltaje inverso (VR), la máxima corriente directa (IF) y la intensidad luminosa. Típicamente VF es del orden de 4 V a 5 V. Se consiguen LED’s con valores de IF desde menos de 20 mA hasta más de 100 mA e intensidades desde menos de 0.5 mcd (milicandelas) hasta más de 4000 mcd. Entre mayor sea la corriente aplicada, mayor es el brillo, y viceversa. El valor de VF depende del color, siendo mínimo para LED’s rojos y máximo para LED’s azules. Los LED’s deben ser protegidos mediante una resistencia en serie, para limitar la corriente a través de este a un valor seguro, inferior a la IF máxima. También deben protegerse contra voltajes inversos excesivos. Un voltaje inverso superior a 5V causa generalmente su destrucción inmediata del LED.

7 DIODO LÁSER Los diodos láser, también conocidos como láseres de inyección o ILD’s. Son LED’s que emiten una luz monocromática, generalmente roja o infrarroja, fuertemente concentrada, enfocada, coherente y potente. Son muy utilizados en computadoras y sistemas de audio y video para leer discos compactos (CD’s) que contienen datos, música, películas, etc., así como en sistemas de comunicaciones para enviar información a través de cables de fibra óptica. También se emplean en marcadores luminosos, lectores de códigos de barras y otras muchas aplicaciones.

8 DIODO ESTABILIZADOR Está formados por varios diodos en serie, cada uno de ellos produce una caída de tensión correspondiente a su tensión umbral. Trabajan en polarización directa y estabilizan tensiones de bajo valores similares a lo que hacen los diodos Zéner.

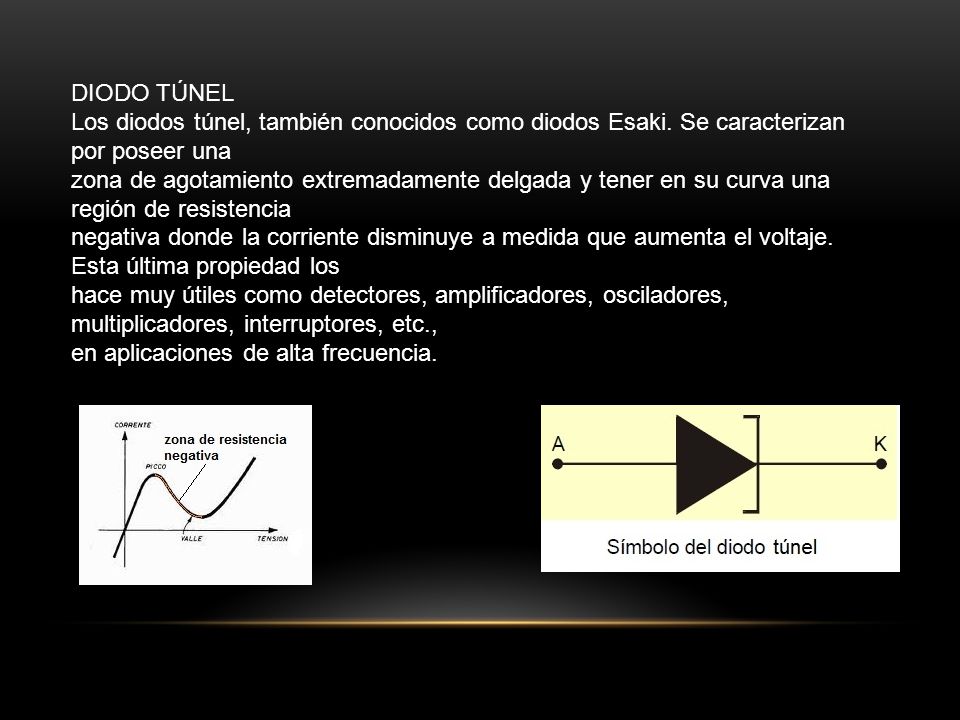

9             DIODO TÚNEL Los diodos túnel, también conocidos como diodos Esaki. Se caracterizan por poseer una zona de agotamiento extremadamente delgada y tener en su curva una región de resistencia negativa donde la corriente disminuye a medida que aumenta el voltaje. Esta última propiedad los hace muy útiles como detectores, amplificadores, osciladores, multiplicadores, interruptores, etc., en aplicaciones de alta frecuencia.

10 DIODO PIN Su nombre deriva de su formación P(material P), I(zona intrínseca)y N(material N)  Los diodos PIN se emplean principalmente como resistencias variables por voltaje y los diodos Gunn e IMPATT como osciladores. También se disponen de diodos TRAPATT, BARITT, ILSA, etc. Son dispositivos desarrollados para trabajar a frecuencias muy elevadas, donde la capacidad de respuesta de los diodos comunes está limitada por su tiempo de tránsito, es decir el tiempo que tardan los portadores de carga en atravesar la unión PN. Los más conocidos son los diodos Gunn, PIN e IMPATT.

11 DIODO BACKWARD Son diodos de germanio que presentan en polarización inversa una zona de resistencia negativa similar a las de los diodos túnel.

12 DIODO SCHOTTKY Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia. Una variante son los diodos back o de retroceso, los cuales tienen un voltaje de conducción prácticamente igual a cero, pero también un voltaje inverso de ruptura muy bajo, lo cual lo limita su uso a aplicaciones muy especiales.

13 FOTODIODOS Los fotodiodos son diodos provistos de una ventana transparente cuya corriente inversa puede ser controlada en un amplio rango regulando la cantidad de luz que pasa por la ventana e incide sobre la unión PN. A mayor cantidad de luz incidente, mayor es la corriente inversa producida por que se genera un mayor número de portadores minoritarios, y viceversa. Son muy utilizados como sensores de luz en fotografía, sistemas de iluminación, contadores de objetos, sistemas de seguridad, receptores de comunicaciones ópticas y otras aplicaciones.
