1 Representación Interna de la Información

2 Información e Informática
Una computadora es una máquina que procesa información. La ejecución de un programa implica el tratamiento de los datos. Para que la computadora ejecute un programa es necesario darles dos tipos de información: las instrucciones que forman el programa y los datos con los que debe operar ese programa. Los aspectos más importantes de la Informática relacionados con la información son: cómo <representarla> y cómo <materializarla> o <registrarla> físicamente.

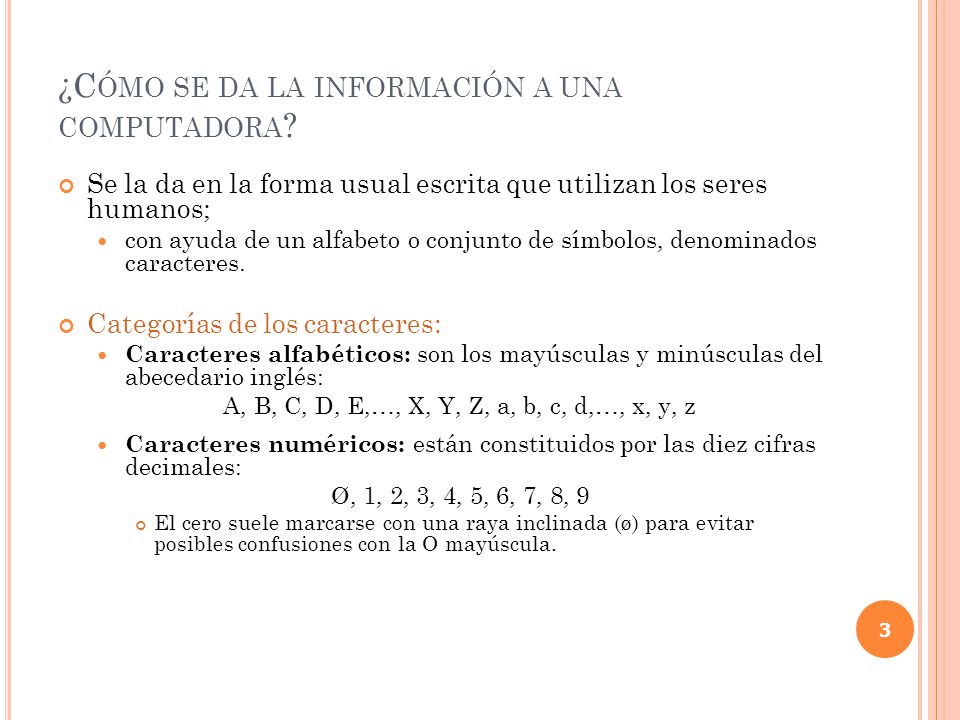

3 ¿Cómo se da la información a una computadora?
Se la da en la forma usual escrita que utilizan los seres humanos; con ayuda de un alfabeto o conjunto de símbolos, denominados caracteres. Categorías de los caracteres: Caracteres alfabéticos: son los mayúsculas y minúsculas del abecedario inglés: A, B, C, D, E,…, X, Y, Z, a, b, c, d,…, x, y, z Caracteres numéricos: están constituidos por las diez cifras decimales: Ø, 1, 2, 3, 4, 5, 6, 7, 8, 9 El cero suele marcarse con una raya inclinada (ø) para evitar posibles confusiones con la O mayúscula.

4 Categorías de los caracteres
Caracteres especiales: son los símbolos no incluidos en los grupos anteriores, entre otros los siguientes: |^ ) ( , * / ; : Ñ ñ = ! ? .  ‘’ & > # < { Ç } SP Con SP representamos el carácter o espacio en blanco, tal como el que separa dos palabras. Carácter de control: representan órdenes de control, como el carácter indicador de fin de línea o el carácter indicador de sincronización de una transmisión de que se emita un pitido en un terminal, etc. Muchos de estos son generados e insertados por la propia computadora. Caracteres Gráficos: son símbolos o módulos con los que se pueden representar figuras (o iconos) elementales.

5 Categorías de los caracteres
101 0110 010 01 01010 Toda comunicación con una computadora convencional se realiza según los caracteres que admitan sus dispositivos de E / S. Toda instrucción o dato se representará por un conjunto de caracteres tomados del alfabeto definido en el sistema a utilizar. El diseño de un sistema informático resulta mas fácil, su realización menos compleja y su funcionamiento muy fiable, si se utilizan solo dos valores o estados posibles. Estos valores conceptualmente se representan por cero (0) y apagada y 0 voltios y uno (1) encendida 3.5 voltios

6 Codificación de la Información
Codificación es una transformación que representa los elementos de un conjunto mediante los de otro, de forma tal que a cada elemento del primer conjunto le corresponda un elemento distinto del segundo. Ejemplo: código de provincia en las matrículas de los coches; código de enfermedades definido por la Organización Mundial de la Salud (OMS) número de cedula de identidad Los códigos se permiten comprimir y estructurar la información En el interior de los computadoraes la información se almacena y se transfiere de un sitio a otro según un código que utiliza sólo dos valores (un código binario) representados por 0 y 1.

7 Codificación de la Información
Codificación y Decodificación Al tener que <traducir> toda la información suministrada al computadora a ceros y unos, es necesario establecer una correspondencia entre el conjunto de todos los caracteres  = { A, B, C, D, …, Z, a, b,…, z, 0, 1, 2, 3, …, 9, /, +, (, ), … } y el conjunto binario  = { 0, 1 } n Estos códigos de trasformación se denominan códigos de Entrada / Salida (E/S) o códigos externos. Las operaciones aritméticas con datos numéricos se suelen realizar en una representación más adecuada para este objetivo que la obtenida con el código de E/S.

8 La unidad más elemental de información…
…es un valor binario, conocido como BIT. El origen de este término es inglés: BIT = Binary y digiT Un bit es una posición o variable que toma el valor 0 o 1. Es la capacidad mínima de almacenamiento de información en el interior de una computadora El bit es la unidad de información mínima

9 Información – caracteres – BIT …
A cada caracter le corresponde cierto número de bits. Byte : número de bits necesarios para almacenar un caracter Byte se utiliza como sinónimo de 8 bits u octeto. La capacidad de almacenamiento (computadora, soporte de información) se mide en bytes. Byte es una unidad relativamente pequeña Se utiliza múltiplos: 1 Kilobyte = 1KB = 210 bytes = 1024 bytes =210 bytes 1 Megabyte = 1MB = 210 Kb = bytes =220 bytes 1 Gigabyte = 1GB = 210 Mb = bytes =230 bytes 1 Terabyte = 1TB = 210 Gb = bytes =240 bytes 1 Petabyte = 1PB = 210 Tb = bytes =250 bytes. 1 Exabyte = 1EB = 210 Pb = bytes =260 bytes. 1 Zettabyte = 1ZB = 210 Eb =270 bytes 1 Yottabyte = 1YB = 210 Zb =280 bytes

10 Codificación Código: Ley de correspondencia entre valores de información y combinaciones de dígitos de un sistema digital utilizadas para representarlos. Codificación: Información -> Código azul > 0 azul > 100 verde ----> 1 ó verde ----> 101 rojo > 2 rojo > 111 Decodificación: Código -> Información azul < azul < verde < ó verde < rojo < rojo < Código binario: Cuando el sistema digital utilizado tiene sólo 2 estados (0,1).

11 Representación de datos Numéricos
Para la representación de los datos numéricos se debe tener en cuenta que las operaciones de la ALU están sujetas a las siguientes restricciones: Los registros son de tamaño fijo. Puede existir desbordamiento. Presentan problemas con los números negativos. Es necesario, por ello, introducir nuevas formas de numeración basadas, por supuesto, en la representación binaria. Al conjunto de estas representaciones y su funcionamiento se le denomina aritmética binaria. En aritmética binaria debemos distinguir: Representación para números enteros Representación de números reales.

12 Números de precisión finita
En la mayoría de las computadoras, la cantidad de memoria disponible para guardar números se fija en el momento de su diseño. Llamamos a estos números de precisión finita.

13 Datos de tipo entero Es una representación del conjunto de números enteros. Es necesario utilizar un espacio finito y fijo para cada dato. El número se debe representar en binario y almacenarlo con un número fijo de bits. El número de datos distintos que se pueden generar es 2n, donde n es el número de bits que se utiliza en la representación. Por tanto, si se modifica el número de bits, se obtienen distintos tipos enteros. Cualquier operación con datos de tipo entero es exacta salvo que se produzcan desbordamientos. 13 13

14 Datos de tipo entero Enteros sin signo Enteros en signo y magnitud
No hace falta codificación, todos los bits del dato representan el valor del número expresado en binario natural (sistema de numeración base 2). Enteros en signo y magnitud Se basan en tener 1 bit para el signo, y el resto de la cifra (n-1 bits) para codificar el número entero a representar. El signo se representa con el bit mas significativo del dato Se distingue entre números: Positivos: Se almacenan con el bit de signo puesto a 0 Negativos: Se almacenan con el bit de signo puesto a 1 Permiten almacenar números desde -2 (n-1), hasta + (2(n-1)) - 1 Bytes: -128 a +127 Words (de 2 Bytes): a 32767

15 Datos de tipo entero Enteros en complemento a 1 ó 2
El signo se representa de la misma forma que en el caso de signo y magnitud El resto de los bits representan: Si el número es positivo: el valor absoluto del número en binario natural Si es negativo: su complemento a 1 ó 2 Representación con exceso o sesgada Se le suma al número N un sesgo S, de forma tal que el número resultante siempre es positivo, no siendo necesario reservar un bit de signo. Representación con dígitos decimales codificados en binario (BCD) En ocasiones, los datos de tipo entero se representan internamente codificando aisladamente cada dígito decimal con cuatro dígitos binarios De esta froma, en un byte se pueden representar 2 dígitos decimales En la representación BCD de datos con signo se suelen utilizar 4 bits par representar al signo, por ejemplo 0000 para positivo y 1001 para negativo

16 Datos de tipo real Es una representación del conjunto de números reales Cuando se opera con números muy grandes se suele utilizar la notación exponencial, también llamada notación científica o notación en como flotante. Todo número N puede ser representado en la forma: N = M . B E Donde M es la mantisa, B es la base 10 y E el exponente Los microprocesadores actuales disponen internamente de un procesador de coma flotante (Float Point Unit, FPU) que contiene circuitos aritméticos para operar con este tipo de datos. No permite el almacenamiento de números muy grandes o muy pequeños, lo que conlleva a que se produzcan desbordamientos y agotamientos. 16 16

17 Datos de tipo real Coma fija: La posición está fijada de antemano y es invariante. Cada número se representa por n bits para la parte entera y m bits para la parte fraccionaria . Nos ahorramos el punto Dependerá de n y de m Se puede producir un error de truncamiento. Un mismo número en punto fijo puede representar a muchos números reales. 1.25 (m=2), (m=2), (m=2), (m=2), etc El MSB es el signo No todos los números reales pueden representarse con este formato

18 Datos de tipo real

19 m 10exp ( En decimal) m 2exp(En binario)
Coma flotante Coma flotante: La posición de la coma es variable dependiendo del valor del exponente. Es de la forma: m 10exp ( En decimal) m 2exp(En binario) En decimal en la notación científica podemos escribir: 1.9 x 109 o en forma corta 1.9E9 Tiene dos campos uno contiene el valor de la mantisa y el otro de valor del exponente. El bit más significativo de la mantisa contiene el signo. Existen tres formatos: SignoN Mantisa Exponente → Directo SignoM Exponente Mantisa → Comparación rápida SignoE Exponente SignoN Mantisa → Precisión ampliada

20 Coma flotante Trabajando mantisas normalizadas siempre el primer bit de la mantisa es el complemento del bit de signo, por lo que no es necesario incluirlo en la codificación. El bit que no se incluye recibe el nombre de bit implícito. Las características de los sistemas de representación en coma flotante son: El exponente se representa en exceso a 2n-1, siendo n el número de bits del exponente. La mantisa es un número real normalizado, sin parte entera. Su representación puede ser en cualquier sistema: módulo y signo, Complemento a 1 o Complemento a 2. La base de exponenciación es una potencia de dos. Como un valor puede tener más de una representación, se normaliza la representación haciendo que el primer bit significativo de la mantisa ocupe la posición inmediatamente a continuación del signo.

21 Coma flotante Representación en simple precisión: Palabra de 32 bits.
Signo Exponente Mantisa 1 bit 8 bits 23 bits Un ejemplo en C es el float

22 Coma flotante Representación en doble precisión: Palabra de 64 bits.
Signo Exponente Mantisa 1 bit 11 bits 52 bits Un ejemplo en C es el Double

23 Principales tipos de datos aritméticos utilizables en el lenguaje de programación C (compilador Borland C++ para PC)

24 Representación de textos
Códigos de Entrada/Salida Asocian a cada símbolo una determinada combinación de bits. a = {0,1,2,...,8,9,A,B,...,Y,Z,a,b,...,y,z,*,",/,...} b = {0,1}n Con n bits podemos codificar m=2n símbolos distintos Para codificar m símbolos distintos se necesitan n bits, n= log2 m

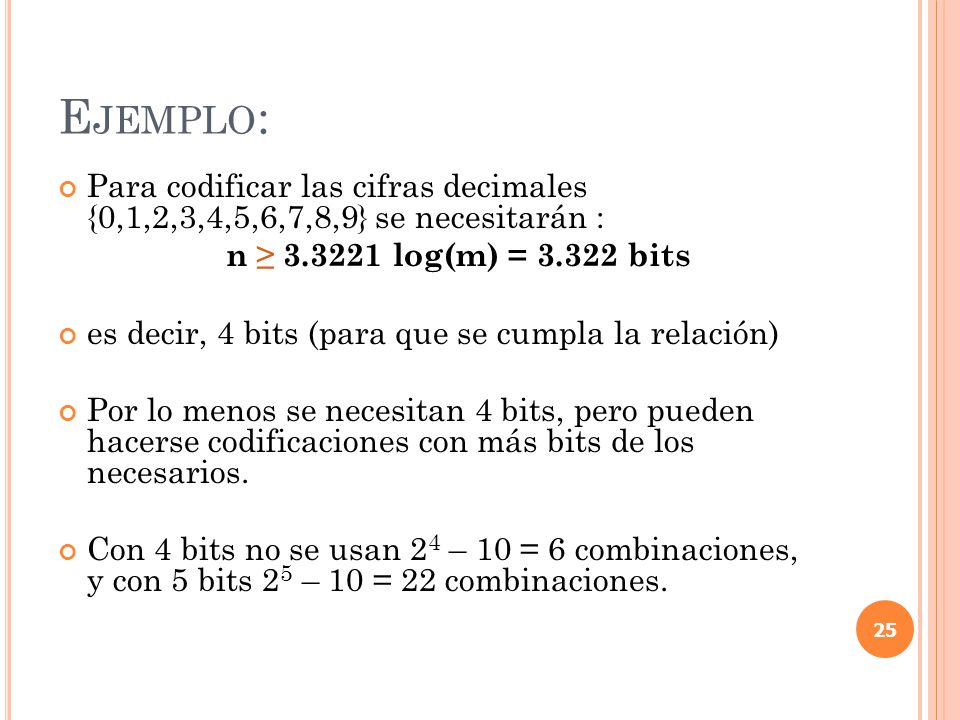

25 Ejemplo: Para codificar las cifras decimales {0,1,2,3,4,5,6,7,8,9} se necesitarán : n ≥ log(m) = bits es decir, 4 bits (para que se cumpla la relación) Por lo menos se necesitan 4 bits, pero pueden hacerse codificaciones con más bits de los necesarios. Con 4 bits no se usan 24 – 10 = 6 combinaciones, y con 5 bits 25 – 10 = 22 combinaciones.

26 Alfabeto Código I Código II 1 2 3 4 5 6 7 8 9 0000 1000 0100 1100 0010 1010 0110 1110 0001 1001 00000 10001 01001 11000 00101 10100 01100 11101 00011 10010

27 Ejemplos de Códigos de E/S
Código ASCII El código ASCII se utiliza para representar caracteres. Formado por 8 bits (cada carácter se expresa por un número entre 0 y 255) Es un código estándar, independiente del lenguaje y de la computadora Podemos distinguir dos grupos: Los 128 primeros caracteres se denominan código ASCII estándar Representan los caracteres que aparecen en una maquina de escribir convencional Los 128 restantes se denominan código ASCII ampliado o extendido Este código asocia un numero de caracteres que no aparecen en la maquina de escribir y que son muy utilizados en la computadora tales como caracteres gráficos u operadores matemáticos. Código EBCDIC Extended Binary Coded Decimal Interchange Code Código Ampliado de Caracteres Decimales Codificados en Binario para Intercambio de Información Es un sistema de codificación de caracteres alfanuméricos impulsado por IBM. Cada carácter queda representado por un grupo de 8 bits.

28 American Standard Code For Information Interchange

29 American Standard Code For Information Interchange

30 Código Unicode Existen numerosos sistemas de codificación que asignan un número a cada carácter (letras, números, signos,…). Ninguna codificación (el código ASCII es un ejemplo elocuente) específica puede contener caracteres suficientes. Por ejemplo, la Unión Europea, por sí sola, necesita varios sistemas de codificación distintos para cubrir todos sus idiomas. También presentan problemas de incompatibilidad entre los diferentes sistemas de codificación. Por esta razón se creó Unicode. El consorcio Unicode, es una organización sin ánimo de lucro que se creó para desarrollar, difundir y promover el uso de la norma Unicode que especifica la representación del texto en productos y estándares de software modernos. El consorcio está integrado por una amplia gama de corporaciones y organizaciones de la industria de la computación y del procesamiento de la información (empresas tales como Apple, HP, IBM, Sun, Oracle, Google, Microsoft,…o estándares modernos tales como XML, Java, CORBA, etc.) Formalmente, el estándar Unicode está definido en la última versión impresa del libro The Unicode Standard que edita el consorcio y que también se puede “bajar” de su sitio Web. .
