GEOQUÍMICA Curso de Imparte: Dra. Laura Mori:

Presentación del tema: "GEOQUÍMICA Curso de Imparte: Dra. Laura Mori:"— Transcripción de la presentación:

1 GEOQUÍMICA Curso de Imparte: Dra. Laura Mori: lmori@geologia.unam.mx

2 DE ISÓTOPOS RADIOGÉNICOS
6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS

3 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
Introducción - 1896: Henri Becquerel descubre la radioactividad; - 1907: Bertram Boltwood realiza el primer fechamiento radiométrico, midiendo el contenido de Pb en muestras de pechblenda (UO2), y estimando una edad de Ma; - ~1940: Alfred Nier realiza las primeras mediciones del tiempo geológico, basándose en las relaciones isotópicas de los elementos, en vez que en sus concentraciones. El decaimiento radioactivo es importante porque: - proporciona la edad absoluta de los eventos geológicos; - proporciona trazadores naturales de los procesos geológicos; - proporciona información sobre la evolución del planeta. Asunciones fundamentales para utilizar los isótopos radiogénicos en geología: la tasa del decaimiento radioactivo no depende de T o P; dos isótopos del mismo elemento son químicamente idénticos, y por lo tanto los procesos químicos no pueden modificar la relación entre ellos (i.e. no pueden producir un fraccionamiento isotópico).

4 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
Isótopos: átomos del mismo elemento que presentan el mismo número de protones (Z), pero diferente número de neutrones (N) en el núcleo. El número de neutrones puede afectar la estabilidad nuclear de los isótopos: isótopos estables; isótopos radioactivos: isótopos inestables, que tienden a transformarse espontáneamente en un nucleido más estable, mediante un proceso (decaimiento radioactivo) que involucra la emisión de algún tipo de partícula subatómica y de energía.

5 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
Decaimiento radioactivo Decaimiento γ: un núcleo excitado decae a un estado más estable emitiendo un fotón de alta energía (un rayo γ); Decaimiento α: emisión de un núcleo de He (2 neutrones y 2 protones); Decaimiento β+: emisión de un positrón y un neutrino durante la transformación de un protón en un neutrón; Decaimiento β-: emisión de un e- y un antineutrino durante la transformación de un neutrón en protón; el número de masa no cambia; el número atómico disminuye de 1; 18F  18O. el número de masa varía de 4; el número de protones varía de 2; 238U  234Th. el número de masa no cambia; el número atómico aumenta de 1; 87Rb  87Sr. Fisión espontánea: un átomo se divide de manera espontánea en átomos de elementos diferentes (238U, 235U, 232Th). Captura electrónica: captura de un e- extranuclear y conversión de un protón en neutrón; el número de masa no cambia; el número atómico se reduce de 1.

6 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
Decaimiento radioactivo El decaimiento radioactivo no es instantáneo, sino que ocurre en cierto tiempo, que depende de la estabilidad relativa de cada isótopo. Cada nucleido radioactivo presenta una tasa de decaimiento específica. Teoría de decaimiento radioactivo La tasa de decaimiento de un átomo radioactivo (número de decaimientos por unidad de tiempo) es proporcional al número de átomos radioactivos presentes al tiempo t. - N = número de átomos radioactivos al tiempo t (disminuye en el tiempo); - λ = constante de decaimiento (expresa la probabilidad que un átomo radioactivo decaiga en el tiempo dt); no depende de P, T… 1 - N0 = número de átomos radioactivos al tiempo t = 0. N átomos radiactivos 1/2 1/4 Tiempo de vida media (t1/2): es el tiempo necesario para que el número de átomos radioactivos disminuya de la mitad. tiempo 

7 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
Decaimiento radioactivo El decaimiento de un isótopo radioactivo produce un isótopo radiogénico. Ecuación fundamental de los sistemas isotópicos - D0 = número de isótopos radiogénicos al tiempo t = 0. Dado que es más fácil medir relaciones isotópicas respecto a las abundancias absolutas de los isótopos, se mide la relación entre 87Sr y un isótopo no radiogénico de Sr: 86Sr.

8 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
Un poco de geocronología… R y RP/D se pueden medir; quedan dos incógnitas: R0 y t; se pueden medir R y RP/D en otro sistema que tenga los mismos R0 y t. y = q + mx Para poder utilizar el método de la isócrona: el sistema debe haber estado en equilibrio isotópico al tiempo t = 0 (R0 homogéneo y uniforme); el sistema debe haberse mantenido cerrado entre t = 0 y el tiempo t.

9 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico Rb-Sr Rb: - muy incompatible durante fusión y cristalización; altamente soluble. Sr: bastante incompatible en sistemas máficos, compatible en rocas félsicas; soluble en fluidos acuosos. Fusión parcial y cristalización fraccionada fraccionan fácilmente Rb de Sr, por lo que los reservorios silicatados del planeta (manto y corteza) muestran amplias diferencias en sus relaciones Rb/Sr. Diagrama de evolución isotópica de Sr Si la Tierra se formó a partir del mismo material que formó los meteoritos, entonces la composición isotópica de Sr de la Tierra global debe evolucionar a lo largo de una recta con pendiente proporcional a RP/D: - t = 4.55 Ga; - R0 = R0 BABI. (87Sr/86Sr)o= (BABI: Basaltic Achondrite Best Initial) Hace ~3 Ga, el manto primitivo empezó a fundir para generar los reservorios silicatados actuales: corteza continental con alto Rb/Sr: su composición isotópica de Sr crece más rápido que la del manto primitivo; manto actual (empobrecido) con bajo Rb/Sr: relaciones 87Sr/86Sr más bajas que las del manto primitivo.

10 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico Rb-Sr: ejercicio Asumiendo que los valores de Rb/Sr de los meteoritos son análogos a los de la Tierra silicatada, calcular la relación isotópica de Sr del manto primitivo en la actualidad. - (87Sr/86Sr)0 = (BABI); - t = 4.55 Ga; - 87Rb/86Sr = 0.085; - λ = 1.42∙10-11 a-1. (87Sr/86Sr)hoy = A 3.55 Ga el manto primitivo empezó a fundirse para generar la corteza continental, y un manto residual empobrecido. Utilizando los valores calculados anteriormente y las relaciones Rb/Sr de la corteza y del manto empobrecido, calcular la composición isotópica actual de ambos sistemas. - 87Rb/86Sr corteza = ; - 87Rb/86Sr manto empobrecido = ; - λ = 1.42∙10-11 a-1. (87Sr/86Sr)corteza hoy = (87Sr/86Sr)manto hoy =

11 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico Sm-Nd Sm, Nd: REE; altamente insolubles; moderadamente incompatibles durante procesos de fusión y cristalización; Sm es ligeramente más compatible que Nd; Sm/Nd del manto >> Sm/Nd de la corteza. Diagrama de evolución isotópica de Nd Si la Tierra se formó a partir del mismo material que formó los meteoritos, entonces la composición isotópica de Nd de la Tierra global debe evolucionar a lo largo de una recta con pendiente proporcional a RP/D: - t = 4.55 Ga; - R0 = R0 CHUR. CHUR: - 143Nd/144Ndhoy = ; - 147Sm/144Nd = (CHUR: Chondrite Upper Reservoir) Hace ~3 Ga, el manto primitivo empezó a fundir para generar los reservorios silicatados actuales: corteza continental con bajo Sm/Nd: su composición isotópica de Nd crece más lento que la del CHUR; manto actual (empobrecido) con alto Sm/Nd: relaciones 143Nd/144Nd más altas que las del manto primitivo.

12 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS

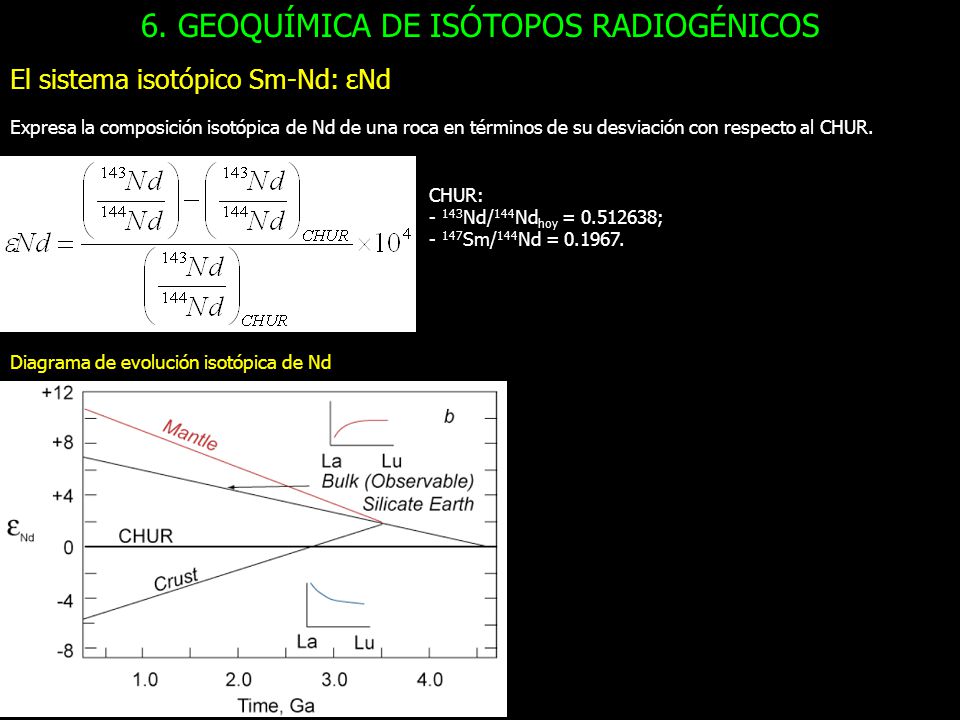

El sistema isotópico Sm-Nd: εNd Expresa la composición isotópica de Nd de una roca en términos de su desviación con respecto al CHUR. CHUR: - 143Nd/144Ndhoy = ; - 147Sm/144Nd = Diagrama de evolución isotópica de Nd

13 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico Sm-Nd: εNd - ejercicio Expresa la composición isotópica de Nd de una roca en términos de su desviación con respecto al CHUR. CHUR: - 143Nd/144Ndhoy = ; - 147Sm/144Nd = Hace 3.5 Ga, el manto primitivo empezó a fundirse para generar la corteza continental, dejando un manto residual empobrecido. Calcular el εNd actual de ambos sistemas. Diagrama de evolución isotópica de Nd - 147Sm/144Nd corteza = ; - 147Sm/144Nd manto residual = ; - λ = 6.54x10-12 a-1. εNd corteza = εNd manto = 9.79

14 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico Sm-Nd: edad modelo de Nd Una vez que una roca cortical se forma, su relación Sm/Nd tiende a permanecer constante, debido a que ambos elementos son inmóviles durante metamorfismo y/o alteración. Esto permite introducir el concepto de edad modelo de Nd, o tiempo de residencia del Nd en la corteza, que representa el tiempo transcurrido desde que una muestra de Nd se separó del manto y se ubicó en la corteza. Para calcular la edad modelo de Nd, debemos saber cómo ha evolucionado la relación 143Nd/144Nd del manto: como las condritas (CHUR): 143Nd/144Ndhoy = 147Sm/144Nd = - como el manto empobrecido (DM): 143Nd/144Ndhoy = 147Sm/144Nd = La edad modelo de Nd de una roca se calcula extrapolando su relación 143Nd/144Nd atrás en el tiempo, a lo largo de una recta cuya pendiente es proporcional a la relación 147Sm/144Nd de la roca, hasta que ésta intersecta la curva de evolución del CHUR o del manto empobrecido. roca CHUR

15 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico Sm-Nd: edad modelo de Nd - ejercicio Pike’s Peak Batholith, Colorado (batolito granítico): - edad de cristalización: 1.02 Ga; - 147Sm/144Nd = ; - 143Nd/144Nd = Calcular CHUR y DM del batolito. CHUR = 1.12 Ga DM = 1.67 Ga 143Nd/144Ndhoy = 147Sm/144Nd = 143Nd/144Ndhoy = 147Sm/144Nd =

16 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
Isotopía de Sr-Nd La combinación de los datos isotópicos de Sr y Nd es una herramienta muy poderosa en estudios petrogenéticos, debido a que estos sistemas isotópicos tienen un comportamiento geoquímico opuesto: - Rb es más incompatible que Sr: Rb/Sr corteza > Rb/Sr manto; - Nd es más incompatible que Sm: Sm/Nd corteza < Sm/Nd manto.

17 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico U-Th-Pb λ238 = ∙10-10 a-1 U, Th: muy incompatibles durante fusión y cristalización; insolubles, aunque U+6 es soluble. Pb: moderadamente incompatible; soluble en fluidos acuosos. λ235 = ∙10-10 a-1 λ232 = ∙10-11 a-1 Cada ecuación define una isócrona, que se podría usar de manera independiente, si se tuviera la certeza de que el sistema se mantuvo cerrado para U, Th y Pb desde t0 hasta el tiempo t. Debido a la alta movilidad de U+6 y Pb en fluidos, es difícil que esta condición se cumpla; por lo tanto, el método de la isócrona es poco utilizado.

18 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS

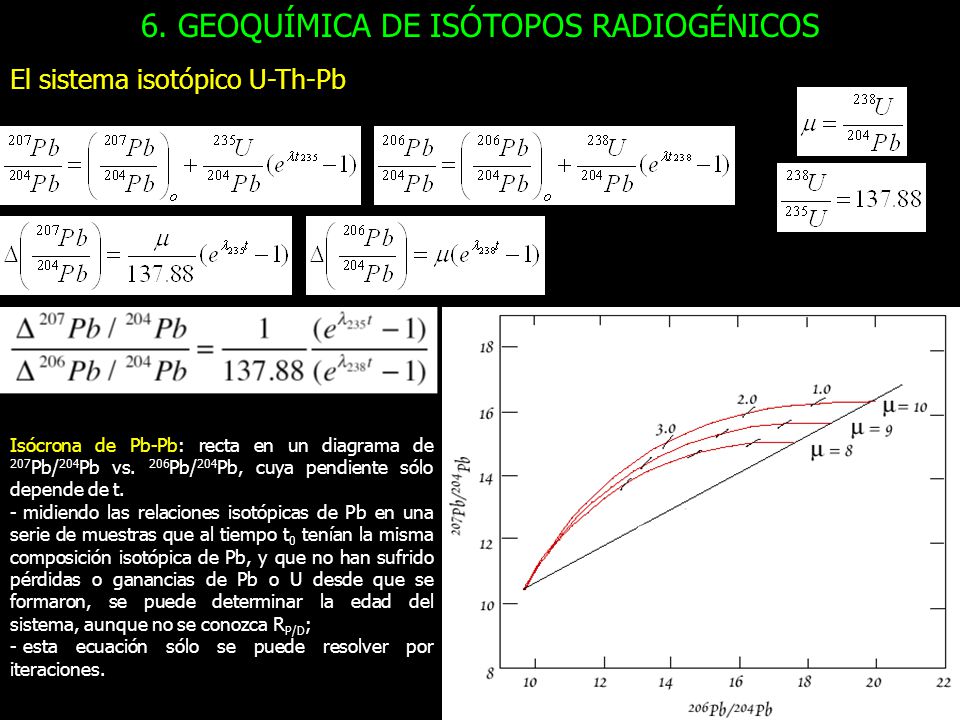

El sistema isotópico U-Th-Pb Isócrona de Pb-Pb: recta en un diagrama de 207Pb/204Pb vs. 206Pb/204Pb, cuya pendiente sólo depende de t. midiendo las relaciones isotópicas de Pb en una serie de muestras que al tiempo t0 tenían la misma composición isotópica de Pb, y que no han sufrido pérdidas o ganancias de Pb o U desde que se formaron, se puede determinar la edad del sistema, aunque no se conozca RP/D; esta ecuación sólo se puede resolver por iteraciones.

19 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico U-Th-Pb Isócrona de Pb-Pb vida media de 235U << vida media de 238U; 235U decae más rápidamente; en un diagrama de 207Pb/204Pb vs. 206Pb/204Pb, la evolución isotópica de Pb sigue patrones curvos, que dependen de μ. Todos los sistemas que evolucionan a partir de una composición isotópica de Pb inicial común, se grafican a lo largo de una recta con pendiente proporcional a la edad (isócrona de Pb-Pb). Cañón del Diablo Cuando el Sistema Solar se formó hace 4.55 Ga, todos los cuerpos celestes tenían la misma composición isotópica de Pb (Pb primordial - Meteorito del Cañón del Diablo), y relaciones U/Pb (μ) variables. Los diferentes cuerpos planetarios evolucionan a lo largo de patrones diferentes, dependiendo de su valor de μ. Sin embargo, en cualquier tiempo t, las relaciones 207Pb/204Pb y 206Pb/204Pb de todos los cuerpos planetarios se grafican a lo largo de una única línea, denominada Geochron. Esta línea pasa a través de la composición isotópica de Pb primordial, y tiene una pendiente que corresponde a la edad del Sistema Solar.

20 6. GEOQUÍMICA DE ISÓTOPOS RADIOGÉNICOS
El sistema isotópico U-Th-Pb: evolución isotópica de Pb y la paradoja Si la Tierra hubiera evolucionado como un sistema cerrado, todas las rocas deberían graficarse a lo largo del Geochron. Sin embargo, sabemos que la evolución del planeta ha ocurrido mediante un proceso de fusión parcial del manto primitivo, que ha producido un fraccionamiento de U y Pb en los diferentes reservorios (manto y corteza): U/Pb corteza >> U/Pb manto; las rocas corticales deberían graficarse a la derecha del Geochron; las rocas del manto deberían graficarse a la izquierda del Geochron. Paradoja del Pb: el modelo de evolución manto-corteza que involucra la transferencia de elementos incompatibles desde el manto hacia la corteza a través del magmatismo no es adecuado para explicar la sistemática isotópica del Pb.
