FUNDAMENTOS DE FÍSICA MODERNA RAYOS X

Presentación del tema: "FUNDAMENTOS DE FÍSICA MODERNA RAYOS X"— Transcripción de la presentación:

1 FUNDAMENTOS DE FÍSICA MODERNA RAYOS X
Oswaldo Ivan Homez Lopez G1E13Oswaldo Clase del 19 de mayo 2015

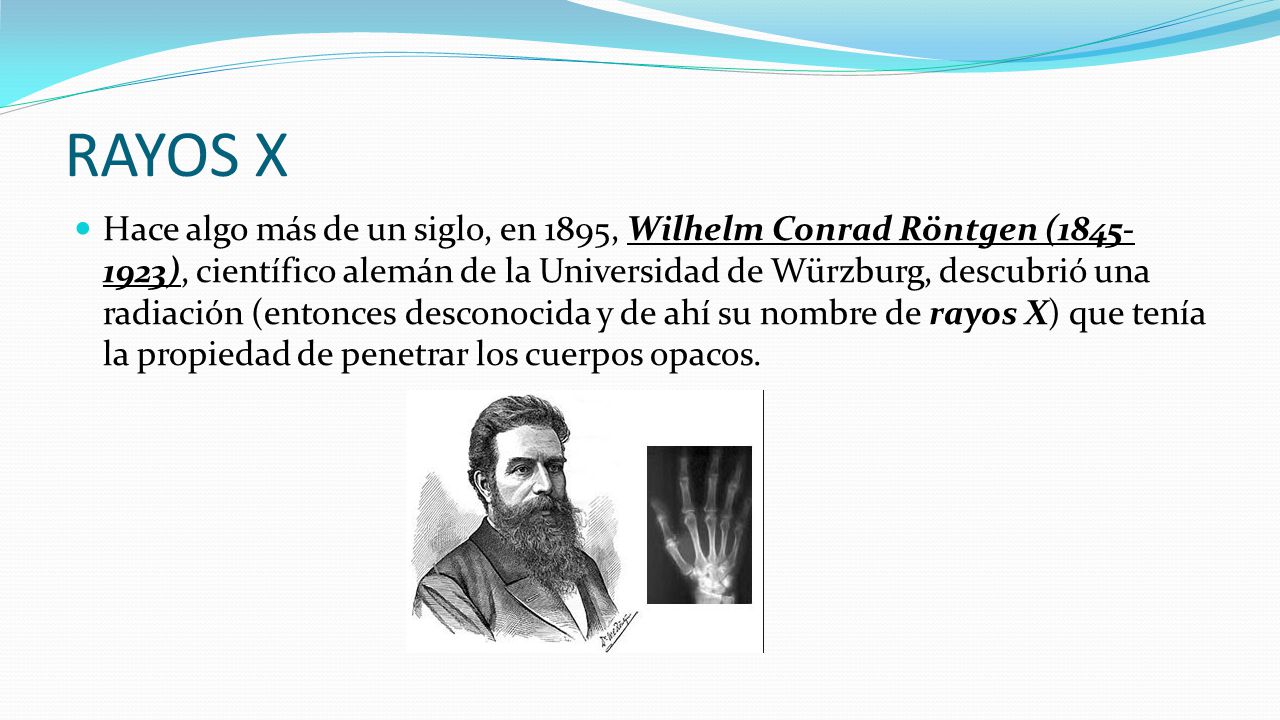

2 RAYOS X Hace algo más de un siglo, en 1895, Wilhelm Conrad Röntgen ( ), científico alemán de la Universidad de Würzburg, descubrió una radiación (entonces desconocida y de ahí su nombre de rayos X) que tenía la propiedad de penetrar los cuerpos opacos.

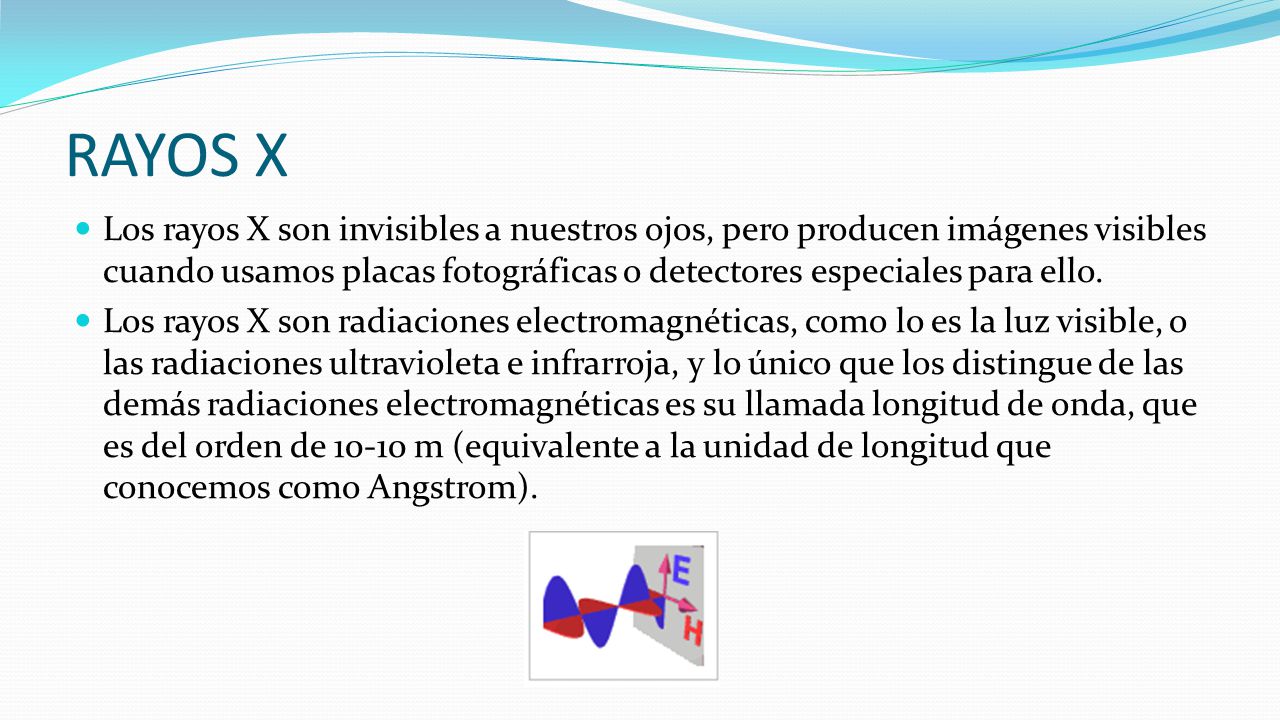

3 RAYOS X Los rayos X son invisibles a nuestros ojos, pero producen imágenes visibles cuando usamos placas fotográficas o detectores especiales para ello. Los rayos X son radiaciones electromagnéticas, como lo es la luz visible, o las radiaciones ultravioleta e infrarroja, y lo único que los distingue de las demás radiaciones electromagnéticas es su llamada longitud de onda, que es del orden de m (equivalente a la unidad de longitud que conocemos como Angstrom).

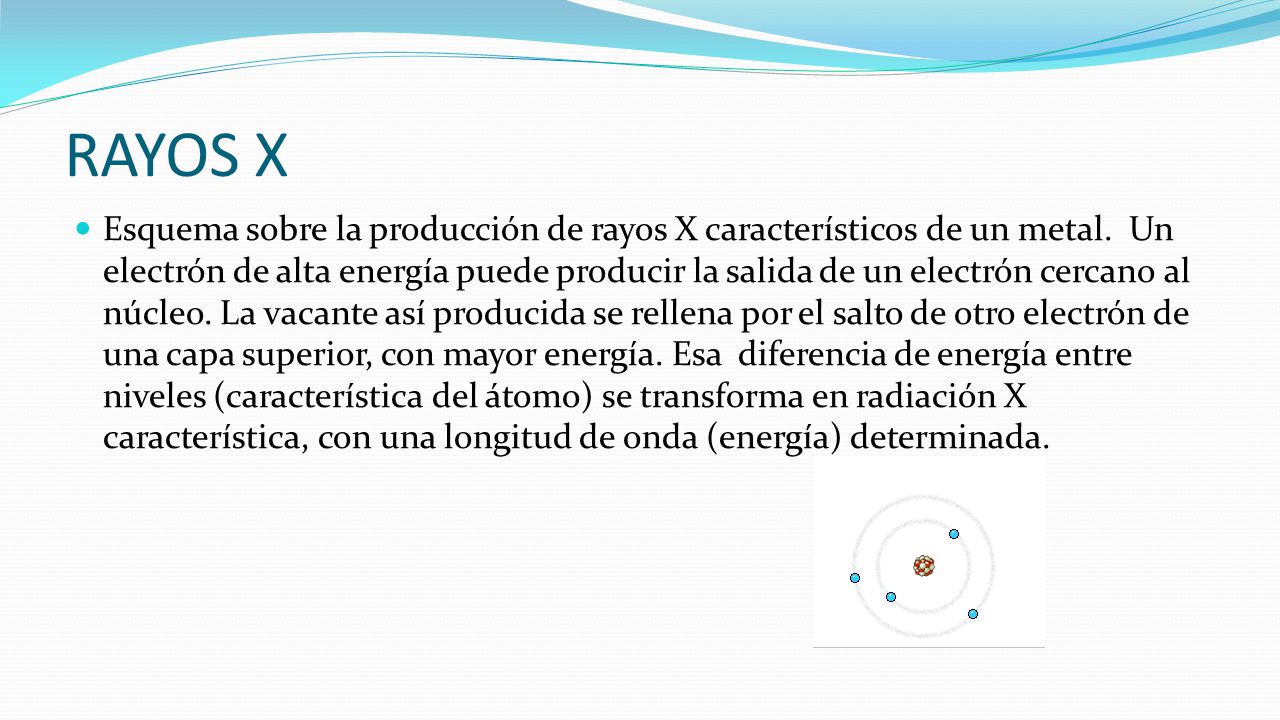

4 RAYOS X Esquema sobre la producción de rayos X característicos de un metal.  Un electrón de alta energía puede producir la salida de un electrón cercano al núcleo. La vacante así producida se rellena por el salto de otro electrón de una capa superior, con mayor energía. Esa  diferencia de energía entre niveles (característica del átomo) se transforma en radiación X característica, con una longitud de onda (energía) determinada.

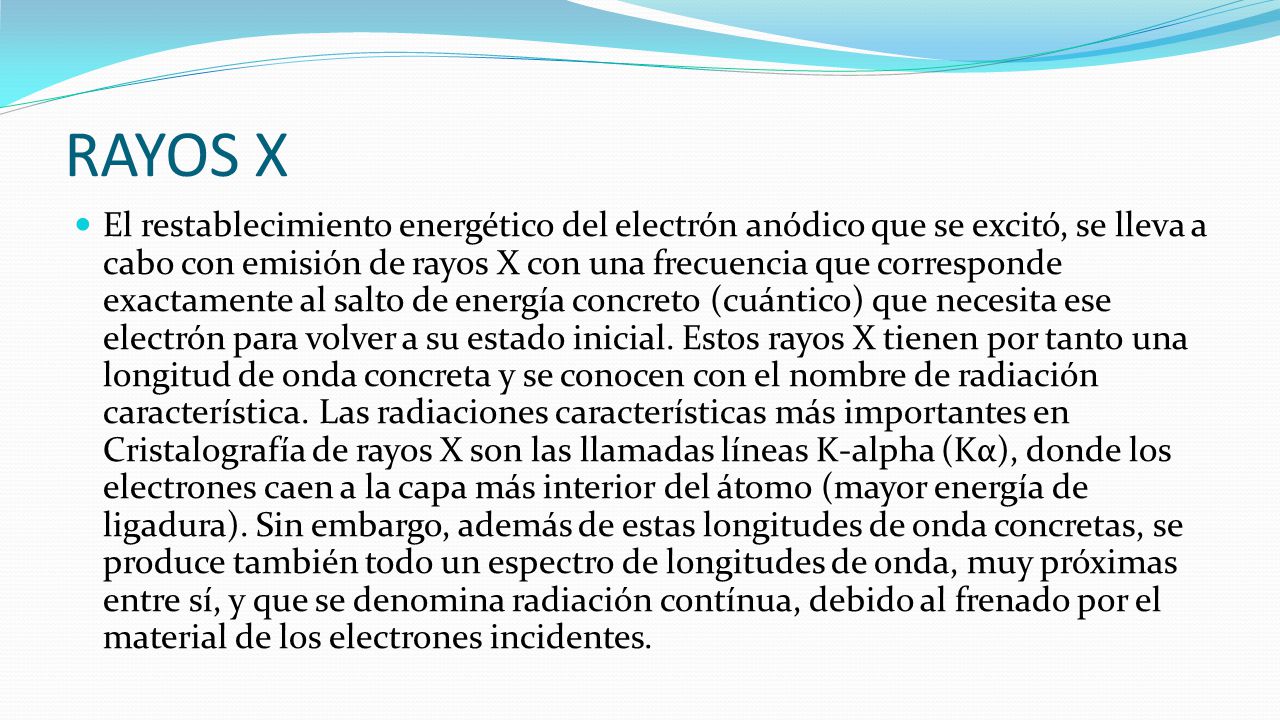

5 RAYOS X El restablecimiento energético del electrón anódico que se excitó, se lleva a cabo con emisión de rayos X con una frecuencia que corresponde exactamente al salto de energía concreto (cuántico) que necesita ese electrón para volver a su estado inicial. Estos rayos X tienen por tanto una longitud de onda concreta y se conocen con el nombre de radiación característica. Las radiaciones características más importantes en Cristalografía de rayos X son las llamadas líneas K-alpha (Kα), donde los electrones caen a la capa más interior del átomo (mayor energía de ligadura). Sin embargo, además de estas longitudes de onda concretas, se produce también todo un espectro de longitudes de onda, muy próximas entre sí, y que se denomina radiación contínua, debido al frenado por el material de los electrones incidentes

6 RAYOS X El restablecimiento energético del electrón anódico que se excitó, se lleva a cabo con emisión de rayos X con una frecuencia que corresponde exactamente al salto de energía concreto (cuántico) que necesita ese electrón para volver a su estado inicial. Estos rayos X tienen por tanto una longitud de onda concreta y se conocen con el nombre de radiación característica. Las radiaciones características más importantes en Cristalografía de rayos X son las llamadas líneas K-alpha (Kα), donde los electrones caen a la capa más interior del átomo (mayor energía de ligadura). Sin embargo, además de estas longitudes de onda concretas, se produce también todo un espectro de longitudes de onda, muy próximas entre sí, y que se denomina radiación contínua, debido al frenado por el material de los electrones incidentes.

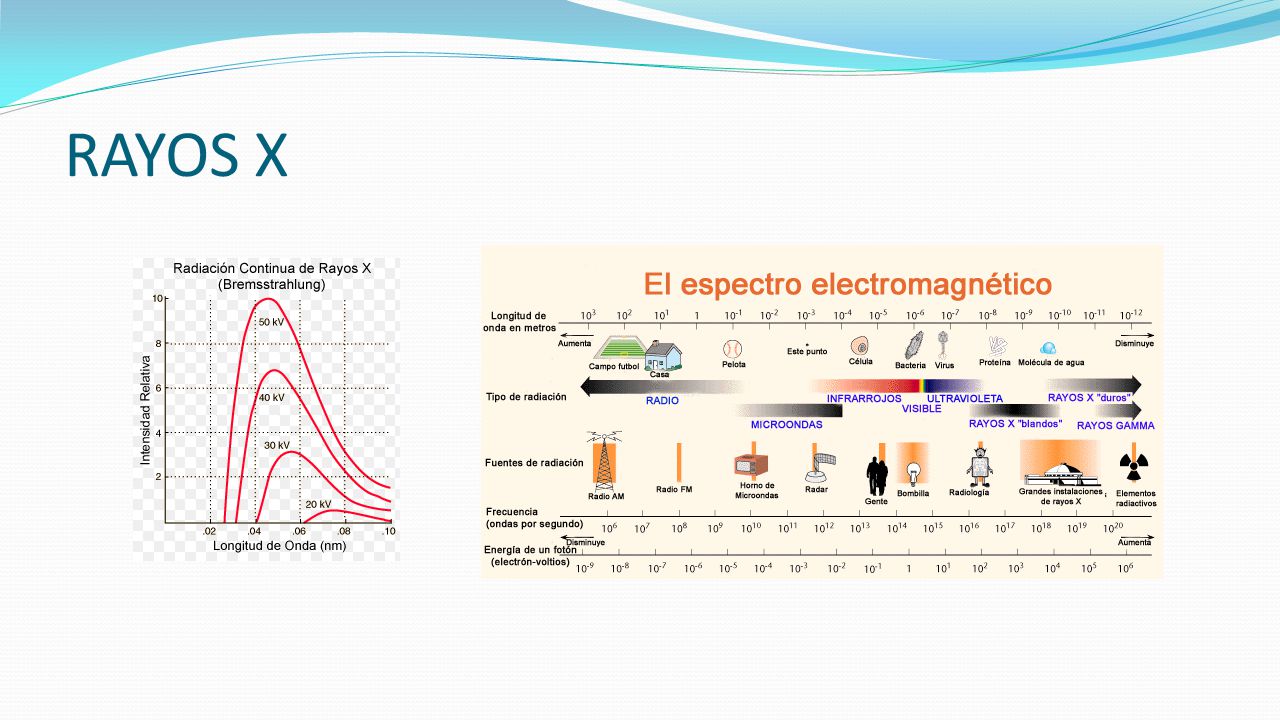

7 RAYOS X

8 RAYOS X https://www.youtube.com/watch?v=K-hiWkujMRk
*

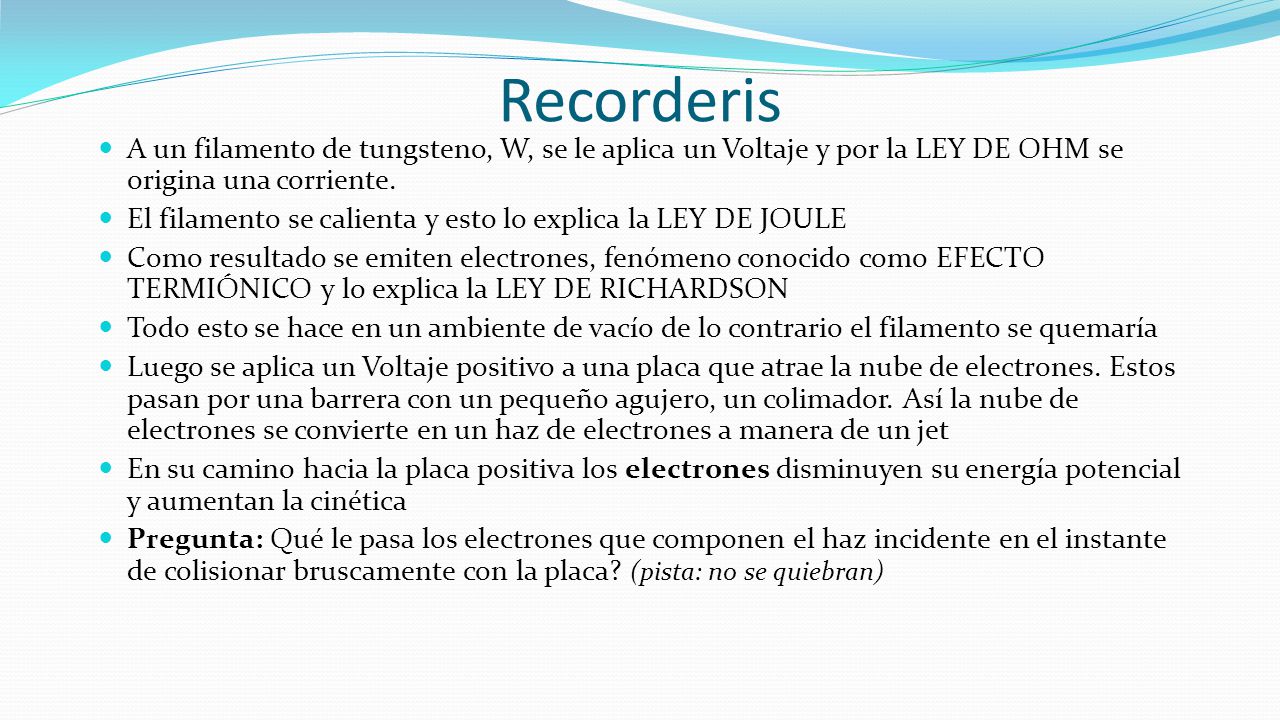

9 Recorderis A un filamento de tungsteno, W, se le aplica un Voltaje y por la LEY DE OHM se origina una corriente. El filamento se calienta y esto lo explica la LEY DE JOULE Como resultado se emiten electrones, fenómeno conocido como EFECTO TERMIÓNICO y lo explica la LEY DE RICHARDSON Todo esto se hace en un ambiente de vacío de lo contrario el filamento se quemaría Luego se aplica un Voltaje positivo a una placa que atrae la nube de electrones. Estos pasan por una barrera con un pequeño agujero, un colimador. Así la nube de electrones se convierte en un haz de electrones a manera de un jet En su camino hacia la placa positiva los electrones disminuyen su energía potencial y aumentan la cinética Pregunta: Qué le pasa los electrones que componen el haz incidente en el instante de colisionar bruscamente con la placa? (pista: no se quiebran)

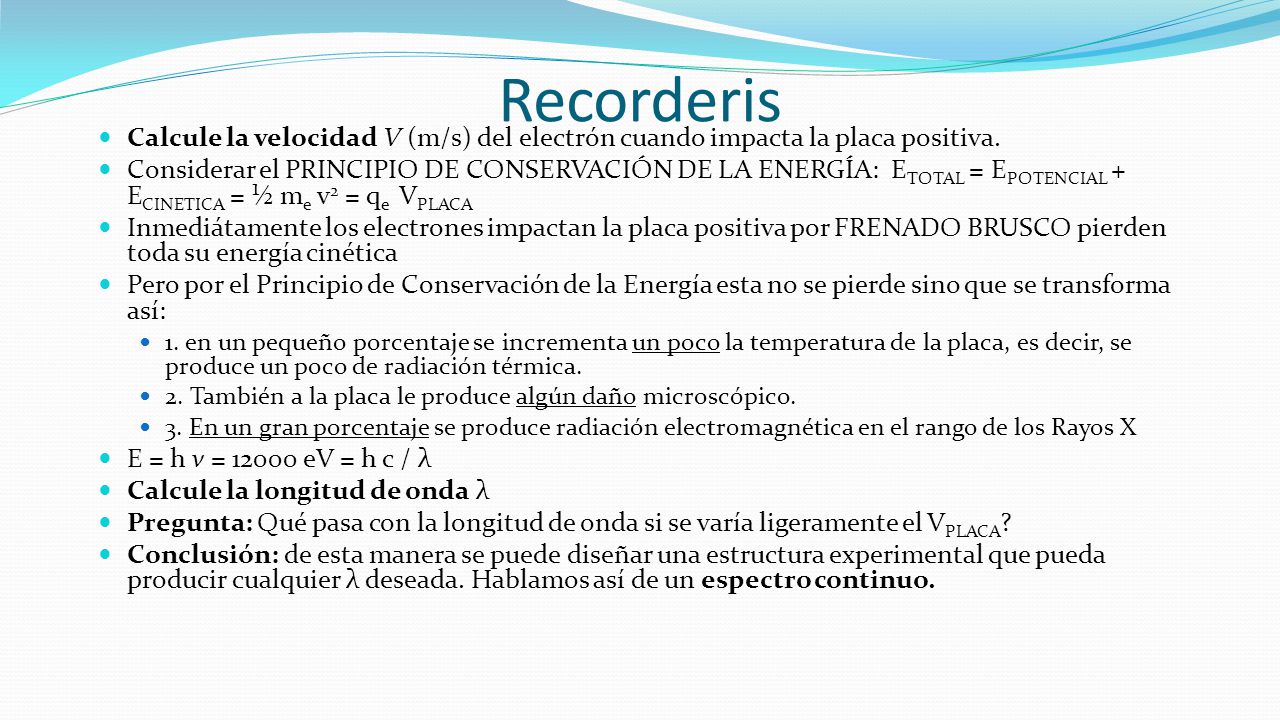

10 Recorderis Calcule la velocidad V (m/s) del electrón cuando impacta la placa positiva. Considerar el PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA: ETOTAL = EPOTENCIAL + ECINETICA = ½ me v2 = qe VPLACA Inmediátamente los electrones impactan la placa positiva por FRENADO BRUSCO pierden toda su energía cinética Pero por el Principio de Conservación de la Energía esta no se pierde sino que se transforma así: 1. en un pequeño porcentaje se incrementa un poco la temperatura de la placa, es decir, se produce un poco de radiación térmica. 2. También a la placa le produce algún daño microscópico. 3. En un gran porcentaje se produce radiación electromagnética en el rango de los Rayos X E = h v = eV = h c / λ Calcule la longitud de onda λ Pregunta: Qué pasa con la longitud de onda si se varía ligeramente el VPLACA? Conclusión: de esta manera se puede diseñar una estructura experimental que pueda producir cualquier λ deseada. Hablamos así de un espectro continuo.

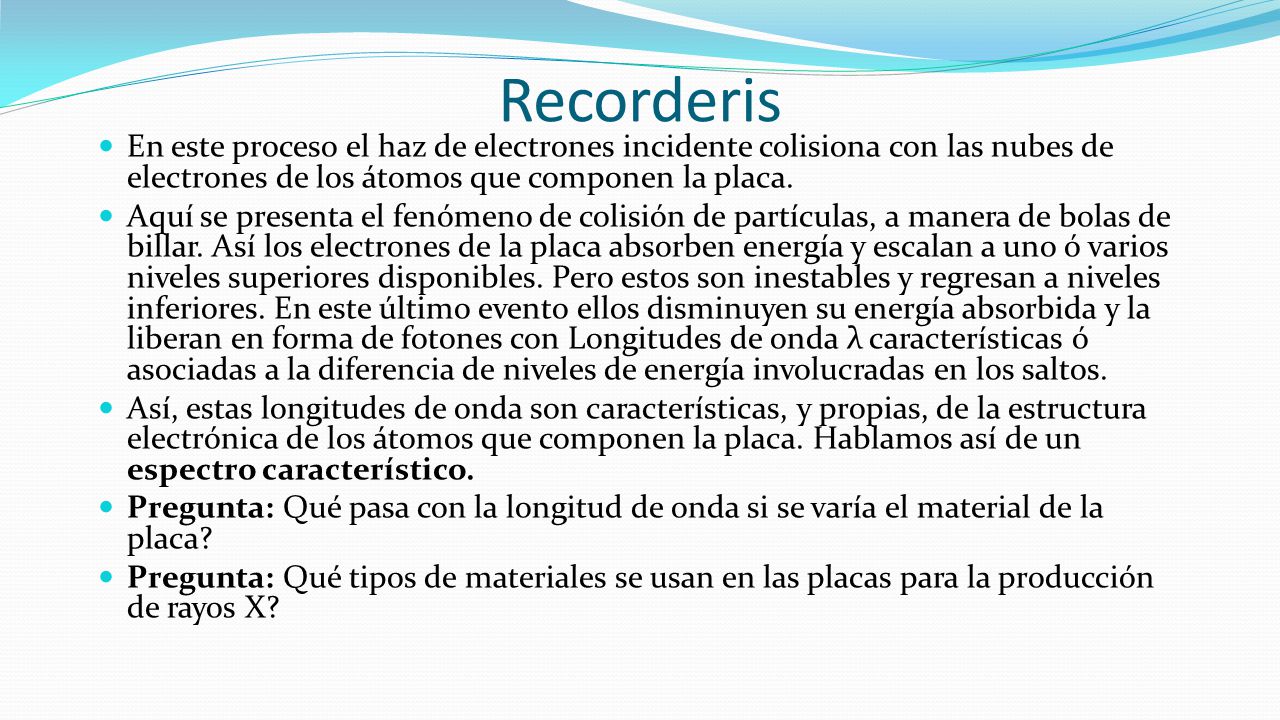

11 Recorderis En este proceso el haz de electrones incidente colisiona con las nubes de electrones de los átomos que componen la placa. Aquí se presenta el fenómeno de colisión de partículas, a manera de bolas de billar. Así los electrones de la placa absorben energía y escalan a uno ó varios niveles superiores disponibles. Pero estos son inestables y regresan a niveles inferiores. En este último evento ellos disminuyen su energía absorbida y la liberan en forma de fotones con Longitudes de onda λ características ó asociadas a la diferencia de niveles de energía involucradas en los saltos. Así, estas longitudes de onda son características, y propias, de la estructura electrónica de los átomos que componen la placa. Hablamos así de un espectro característico. Pregunta: Qué pasa con la longitud de onda si se varía el material de la placa? Pregunta: Qué tipos de materiales se usan en las placas para la producción de rayos X?
