FÍSICA DE SEMICONDUCTORES DENSIDAD DE PORTADORES n(E) y p(E) UN Nelson Leonardo Tovar Orjuela fsc39Nelson Mayo de 2015 Enrico Fermi (Roma, 29 de septiembre.

Presentación del tema: "FÍSICA DE SEMICONDUCTORES DENSIDAD DE PORTADORES n(E) y p(E) UN Nelson Leonardo Tovar Orjuela fsc39Nelson Mayo de 2015 Enrico Fermi (Roma, 29 de septiembre."— Transcripción de la presentación:

1 FÍSICA DE SEMICONDUCTORES DENSIDAD DE PORTADORES n(E) y p(E) UN Nelson Leonardo Tovar Orjuela fsc39Nelson Mayo de 2015 Enrico Fermi (Roma, 29 de septiembre de 1901 – Chicago, 28 de noviembre de 1954) Paul Adrien Maurice Dirac, OM, FRS (8 de agosto de 1902 - 20 de octubre de 1984)

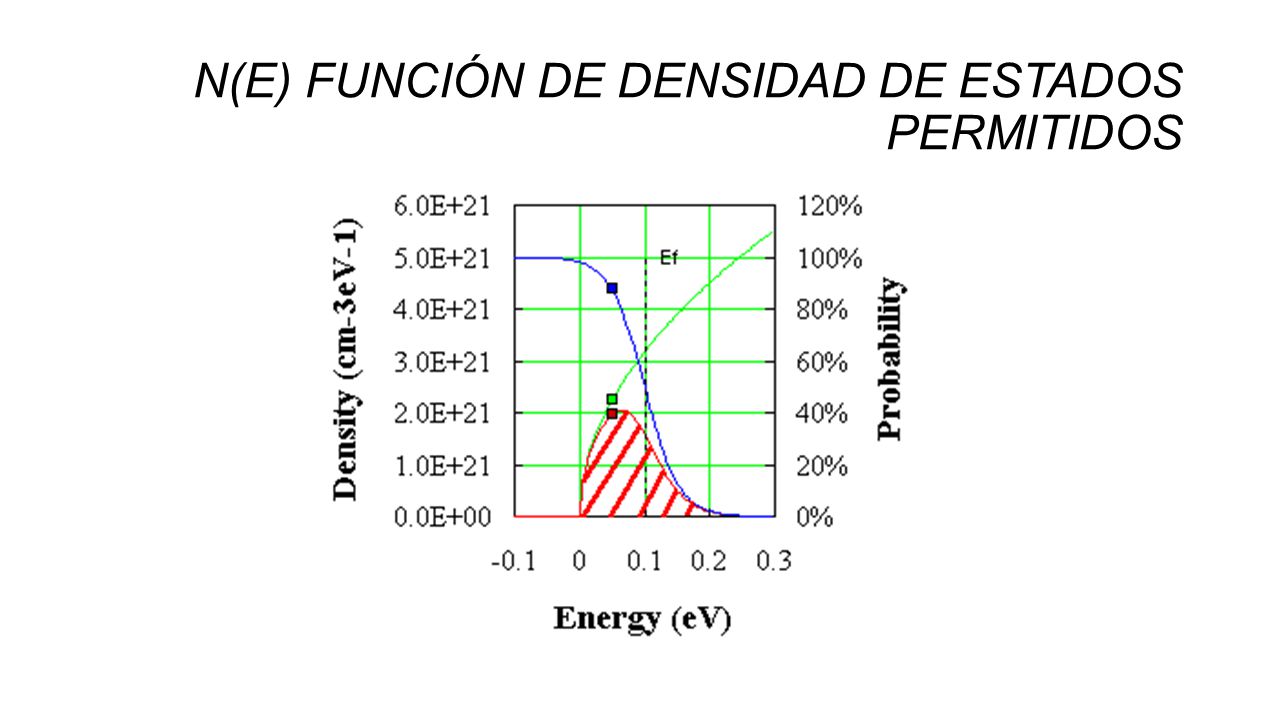

2 N(E) FUNCIÓN DE DENSIDAD DE ESTADOS PERMITIDOS

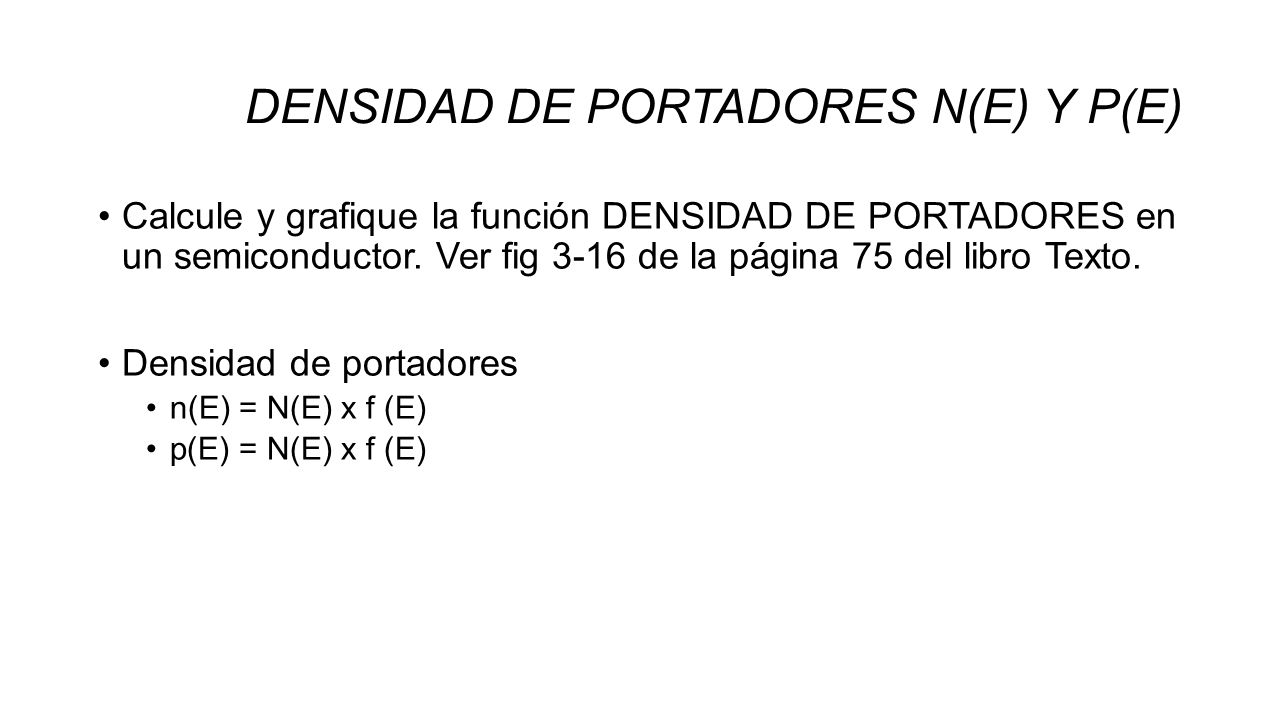

3 DENSIDAD DE PORTADORES N(E) Y P(E) Calcule y grafique la función DENSIDAD DE PORTADORES en un semiconductor. Ver fig 3-16 de la página 75 del libro Texto. Densidad de portadores n(E) = N(E) x f (E) p(E) = N(E) x f (E)

4 CALCULO DE LA FUNCIÓN DENSIDAD DE PORTADORES n(E) y p(E)

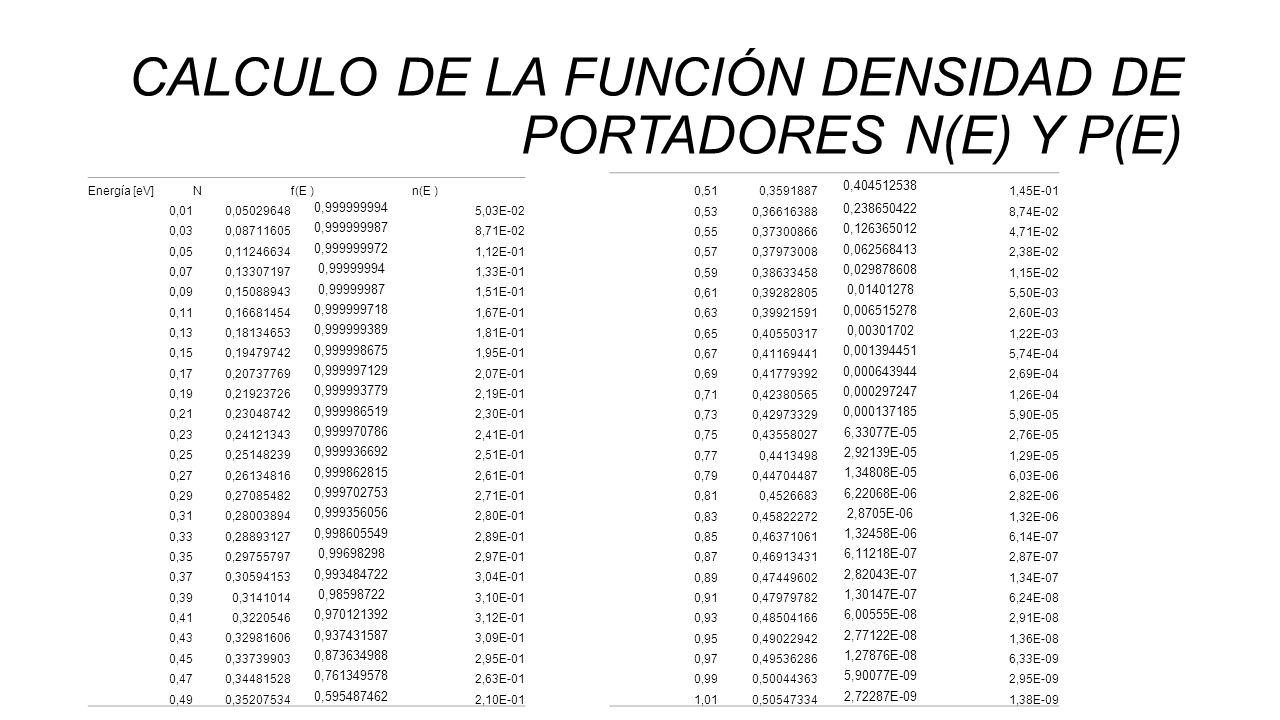

5 CALCULO DE LA FUNCIÓN DENSIDAD DE PORTADORES N(E) Y P(E) Energía [eV]Nf(E )n(E ) 0,010,05029648 0,999999994 5,03E-02 0,030,08711605 0,999999987 8,71E-02 0,050,11246634 0,999999972 1,12E-01 0,070,13307197 0,99999994 1,33E-01 0,090,15088943 0,99999987 1,51E-01 0,110,16681454 0,999999718 1,67E-01 0,130,18134653 0,999999389 1,81E-01 0,150,19479742 0,999998675 1,95E-01 0,170,20737769 0,999997129 2,07E-01 0,190,21923726 0,999993779 2,19E-01 0,210,23048742 0,999986519 2,30E-01 0,230,24121343 0,999970786 2,41E-01 0,250,25148239 0,999936692 2,51E-01 0,270,26134816 0,999862815 2,61E-01 0,290,27085482 0,999702753 2,71E-01 0,310,28003894 0,999356056 2,80E-01 0,330,28893127 0,998605549 2,89E-01 0,350,29755797 0,99698298 2,97E-01 0,370,30594153 0,993484722 3,04E-01 0,390,3141014 0,98598722 3,10E-01 0,410,3220546 0,970121392 3,12E-01 0,430,32981606 0,937431587 3,09E-01 0,450,33739903 0,873634988 2,95E-01 0,470,34481528 0,761349578 2,63E-01 0,490,35207534 0,595487462 2,10E-01 0,510,3591887 0,404512538 1,45E-01 0,530,36616388 0,238650422 8,74E-02 0,550,37300866 0,126365012 4,71E-02 0,570,37973008 0,062568413 2,38E-02 0,590,38633458 0,029878608 1,15E-02 0,610,39282805 0,01401278 5,50E-03 0,630,39921591 0,006515278 2,60E-03 0,650,40550317 0,00301702 1,22E-03 0,670,41169441 0,001394451 5,74E-04 0,690,41779392 0,000643944 2,69E-04 0,710,42380565 0,000297247 1,26E-04 0,730,42973329 0,000137185 5,90E-05 0,750,43558027 6,33077E-05 2,76E-05 0,770,4413498 2,92139E-05 1,29E-05 0,790,44704487 1,34808E-05 6,03E-06 0,810,4526683 6,22068E-06 2,82E-06 0,830,45822272 2,8705E-06 1,32E-06 0,850,46371061 1,32458E-06 6,14E-07 0,870,46913431 6,11218E-07 2,87E-07 0,890,47449602 2,82043E-07 1,34E-07 0,910,47979782 1,30147E-07 6,24E-08 0,930,48504166 6,00555E-08 2,91E-08 0,950,49022942 2,77122E-08 1,36E-08 0,970,49536286 1,27876E-08 6,33E-09 0,990,50044363 5,90077E-09 2,95E-09 1,010,50547334 2,72287E-09 1,38E-09
