Reparación y Refuerzo de estructuras
Soluciones de Hormigón y Mortero Portada para PowerPoint Corporativo – cada área tendrá su respectiva portada – están disponibles en los diseños del patrón 1
2
Morteros de reparación Presec: T-09 y T-24
Agenda Ejemplo de daños por sismo. Soluciones especiales para reparación: Melón Hormigones: RDC: mortero de densidad controlada. Fluidia: Hormigón Autocompactante . Hormigon Fluido Melón Morteros Grouting Presec : T-02 y T-29 Morteros de reparación Presec: T-09 y T-24
3
Ejemplo de Daños por Sismo
Uniones.
4
Ejemplo de Daños por Sismo
Elementos.
5
Ejemplo de Daños por Sismo
Suelos.
6
Melón Hormigones Soluciones de Reparación y Refuerzo
RDC Fluidia Hormigón Fluido
7
RDC Mortero fluido de densidad controlada, especialmente diseñado para rellenos como alternativa al suelo compactado .
8
RDC Características Técnicas
Mortero fluido que no requiere compactación. Bombeable (cono = 20 cm). 3 niveles de resistencia a compresión. Excavable. Resistencia a compresión RDC1 RDC2 RDC3 28 días (kgf/cm2) 1 3 7
9
Soluciones con RDC Relleno zanja de colector Facil colocación
Rapida entrega de la obra
10
Reparación y Refuerzos de Estructuras de Hormigón
Dificultades: Difícil acceso para la colocación del hormigón. Alta densidad de armadura. Imposibilidad de usar vibrador.
11
Fluidia Hormigón Autocompactante.
12
Fluidia Características Técnicas Propiedad Ensayo Unidad Margen Mínimo
Mínimo Máximo Fluidez Escurrimiento de cono mm 550 800 Mantención de Fluidez h 2 4 Viscosidad T500 seg 8 Cohesión ICV 1 Resistencia a compresión R28 cúbica kgf/cm2 250 600
13
Soluciones con Fluidia
1. Pilar de refuerzo y ensanche de Viga Vista general
14
Unión Viga-Pilar
15
Llenado del Pilar desde losa superior
16
Vista general refuerzo terminado
17
Soluciones con Fluidia
2. Coronación de pilar de refuerzo Fluidia Abertura Moldaje Buzón de placa fenólica Sello del Moldaje con cordón de yeso
18
Moldaje para Coronación
Parte inferior del pilar con hormigón estándar
19
Vaciado con carretilla
20
Pilar desmoldado
21
Soluciones con Fluidia
3. Refuerzo de muro dañado por el sismo Esquema del daño
22
Preparación de la estructura
Perforación de losa superior Quitar recubrimiento, hasta llegar a la armaduras original
23
Armadura de refuerzo Instalación malla de refuerzo y anclajes a la estructura existente
24
Moldaje Buzón para el vaciado de Fluidia Instalación de moldajes
Espesor muro de refuerzo = 20 cm (a cada lado)
25
Moldaje Puntales de moldaje
26
Vaciado de Fluidia Vaciado de Fluidia con bomba
27
Refuerzo terminado Refuerzo terminado
28
Anclajes para montar mallas de muros de refuerzo
Quitar recubrimiento
29
Mallas de refuerzo Alzaprima de losa
30

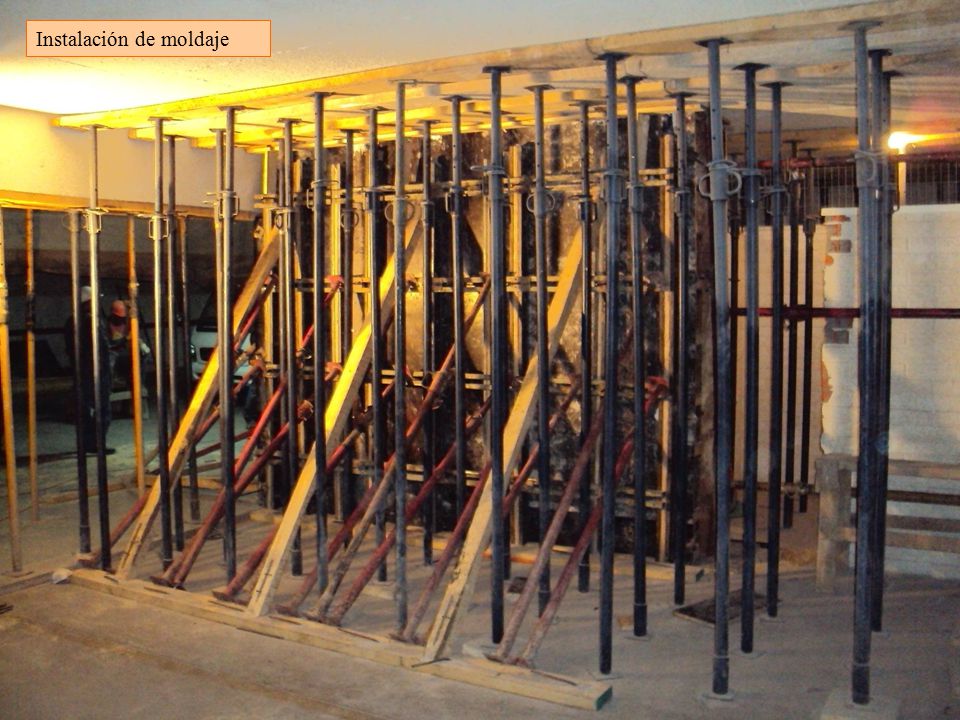

Instalación de moldaje
31
Buzón para colocación del hormigón
Perforaciones en losa superior
32
Colocación de Fluidia con bomba
33
Refuerzo terminado
34
e=20cm e=20cm e=20cm Muro original dañado Muros de refuerzo
35
Soluciones con Fluidia
Obra: Muro tranque de relaves. Relleno de grietas generadas por el sismo.
37
Soluciones con Hormigón Fluido
Pilotes de refuerzo en Puente Juan Pablo II – Río Biobío
40
Morteros de Reparación
Portada para PowerPoint Corporativo – cada área tendrá su respectiva portada – están disponibles en los diseños del patrón
41
Solución: Grouting Presec
Aplicaciones: Reparación de nidos en hormigón armado. Anclajes y nivelación de placas base de maquinaria pesada y equipos. Anclaje y nivelación de estructuras prefabricadas en hormigón (vigas, pilares y columnas. Relleno de placas bases de columnas de acero.
42
Detección de problemas de obra:
43
Resultados de aplicaciones en obra:
44
Solución :Morteros de Reparación Presec.
Aplicaciones: Reparación de nidos en hormigón armado en espesores menores. Reparación de grietas en zonas húmedas y secas. Relleno de tensores. Restauración de hormigón nuevo y antiguo.
45
Morteros de reparación Problemas de obra:
46
Morteros de Reparación Resultados de aplicación:
47
Reparación y Refuerzo de estructuras
Soluciones de Hormigón y Mortero Portada para PowerPoint Corporativo – cada área tendrá su respectiva portada – están disponibles en los diseños del patrón 47
