1 Teoría de lenguajes y compiladores
Unidad I Analizadores lexicográficos Semana 1 Introducción

2

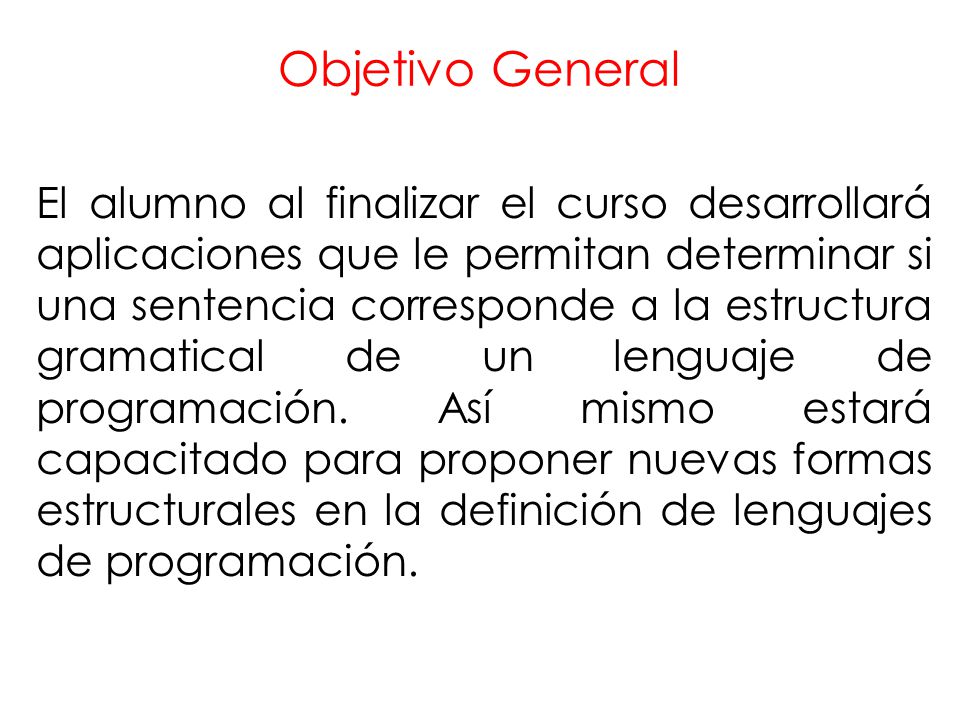

3 Objetivo General El alumno al finalizar el curso desarrollará aplicaciones que le permitan determinar si una sentencia corresponde a la estructura gramatical de un lenguaje de programación. Así mismo estará capacitado para proponer nuevas formas estructurales en la definición de lenguajes de programación.

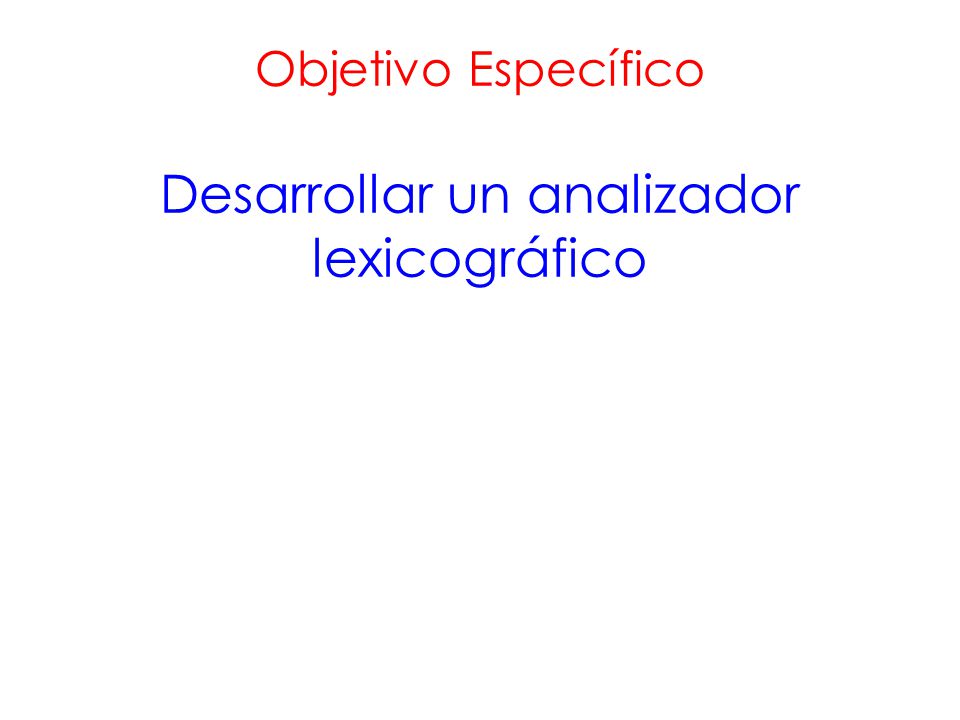

4 Desarrollar un analizador lexicográfico
Objetivo Específico Desarrollar un analizador lexicográfico

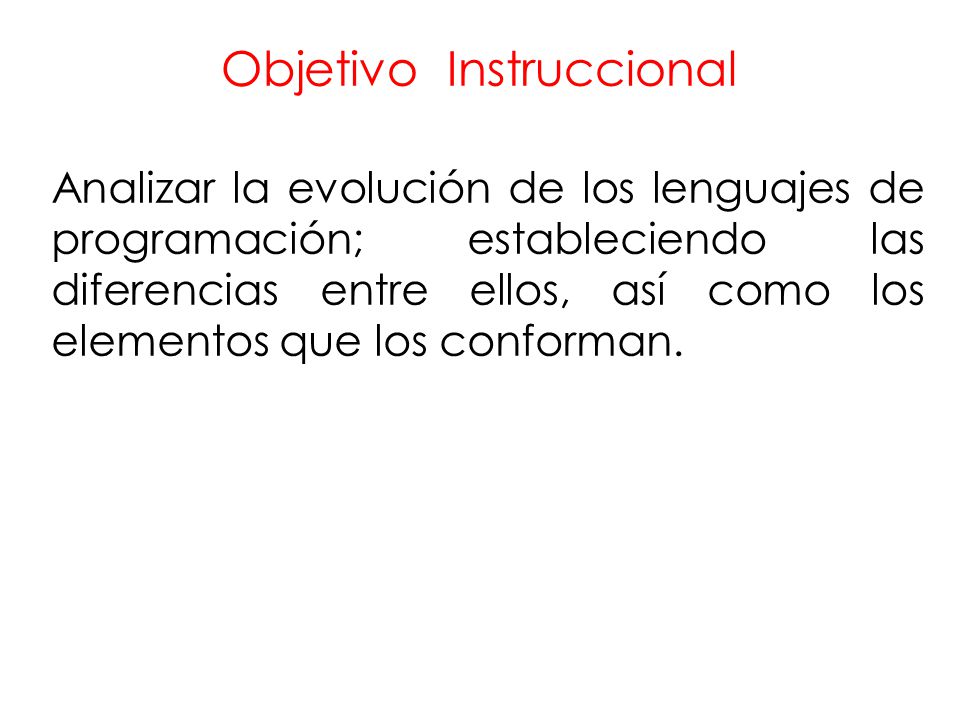

5 Objetivo Instruccional
Analizar la evolución de los lenguajes de programación; estableciendo las diferencias entre ellos, así como los elementos que los conforman.

6 Reflexión: Si eres programador y desarrollas algo, pero no logras hacer que sirva … … llámalo versión

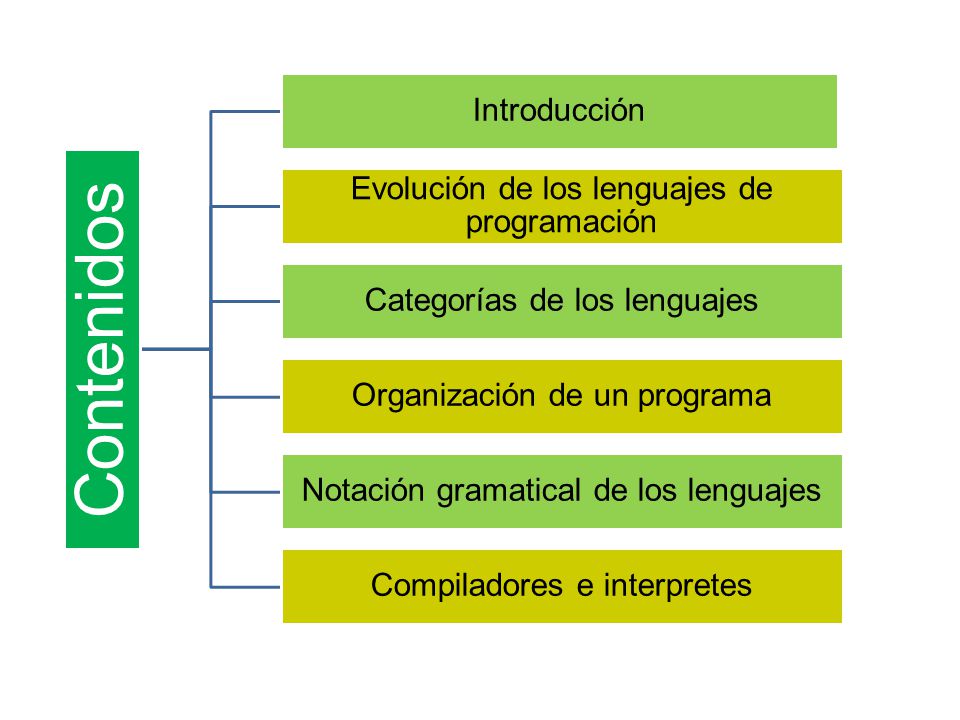

7 Contenidos Introducción Evolución de los lenguajes de programación
Categorías de los lenguajes Organización de un programa Notación gramatical de los lenguajes Compiladores e interpretes

8 “La programación, es el arte de organizar la complejidad”.
Introducción “La programación, es el arte de organizar la complejidad”. “Organizar los cálculos de manera que nuestros sentidos sean suficientes para garantizar que el cómputo arrojado, sean los resultados esperados”.

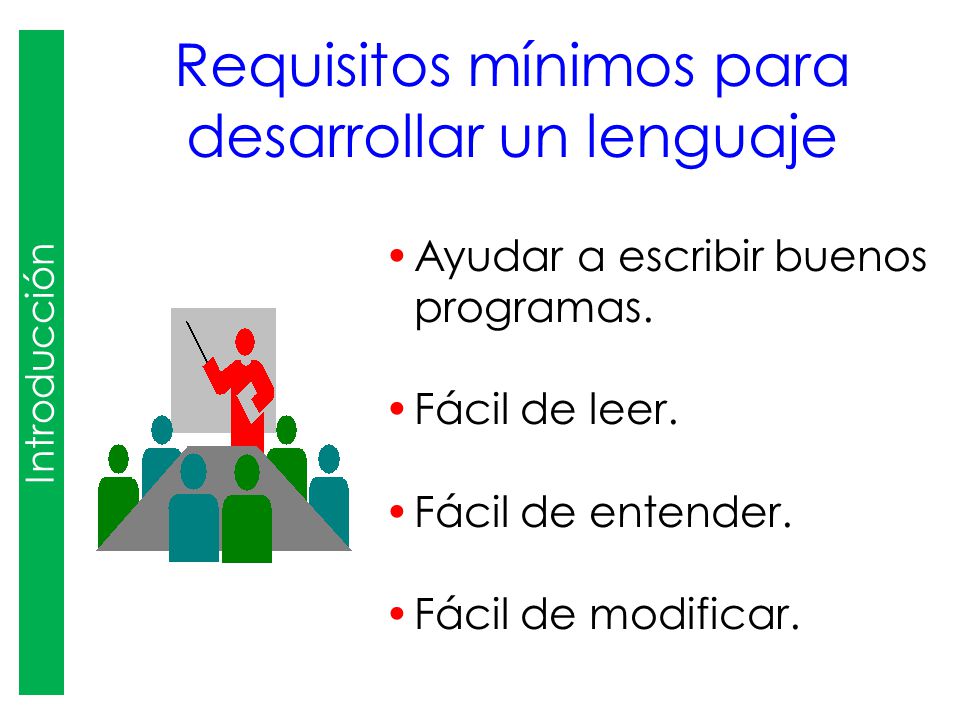

9 Requisitos mínimos para desarrollar un lenguaje
Introducción Requisitos mínimos para desarrollar un lenguaje Ayudar a escribir buenos programas. Fácil de leer. Fácil de entender. Fácil de modificar.

10 Programación vs Mantenimiento
Introducción Programación vs Mantenimiento Se refiere a las correcciones y los cambios que se realizan en un programa después de su desarrollo. Creación inicial y verificación de un programa.

11 “Son claves para manejar programas muy grandes”
Introducción Estructura y Organización de los Programas “Son claves para manejar programas muy grandes” La legibilidad de un programa puede mejorarse organizándolo de tal manera que cada parte pueda entenderse en forma relativamente independiente del resto.

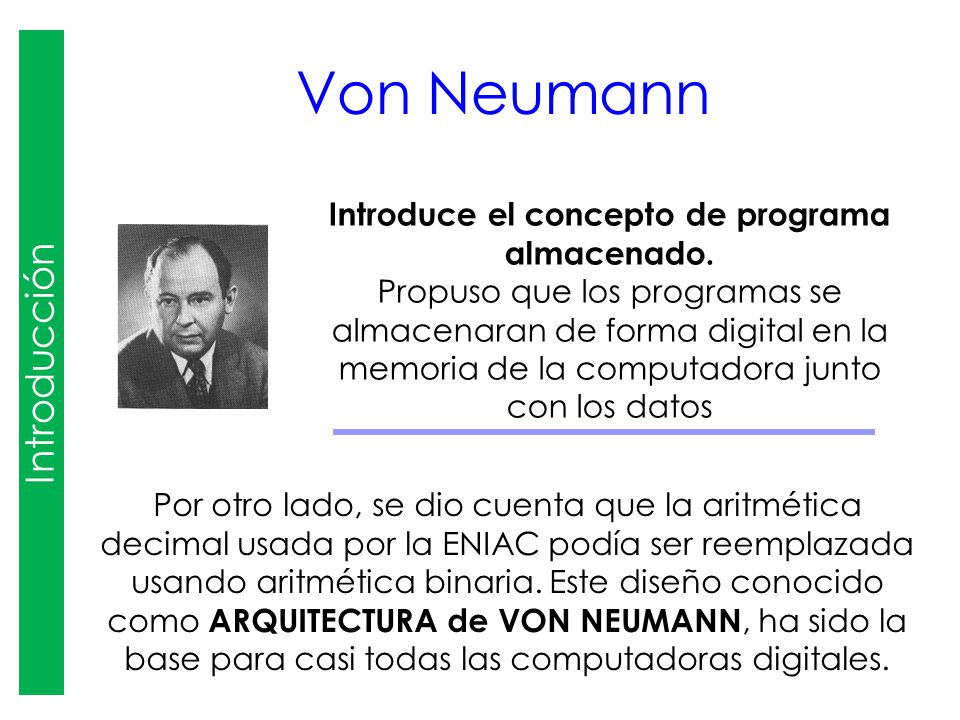

12 Introduce el concepto de programa almacenado.
Introducción Von Neumann Introduce el concepto de programa almacenado. Propuso que los programas se almacenaran de forma digital en la memoria de la computadora junto con los datos Por otro lado, se dio cuenta que la aritmética decimal usada por la ENIAC podía ser reemplazada usando aritmética binaria. Este diseño conocido como ARQUITECTURA de VON NEUMANN, ha sido la base para casi todas las computadoras digitales.

13 Organización de la Máquina de Von Neumann
Introducción Organización de la Máquina de Von Neumann Unidad Aritmética Unidad de entrada y salida Unidad de control Acumulador A Registro R Memoria para instrucciones y datos

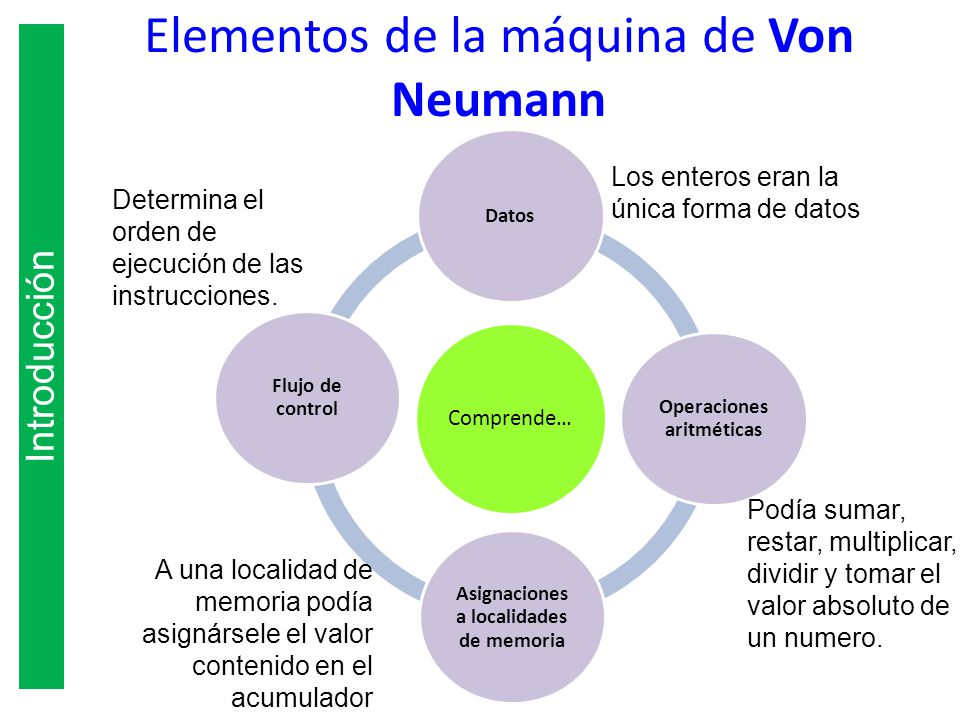

14 Elementos de la máquina de Von Neumann
Introducción Elementos de la máquina de Von Neumann Comprende… Datos Operaciones aritméticas Asignaciones a localidades de memoria Flujo de control Los enteros eran la única forma de datos Determina el orden de ejecución de las instrucciones. Podía sumar, restar, multiplicar, dividir y tomar el valor absoluto de un numero. A una localidad de memoria podía asignársele el valor contenido en el acumulador

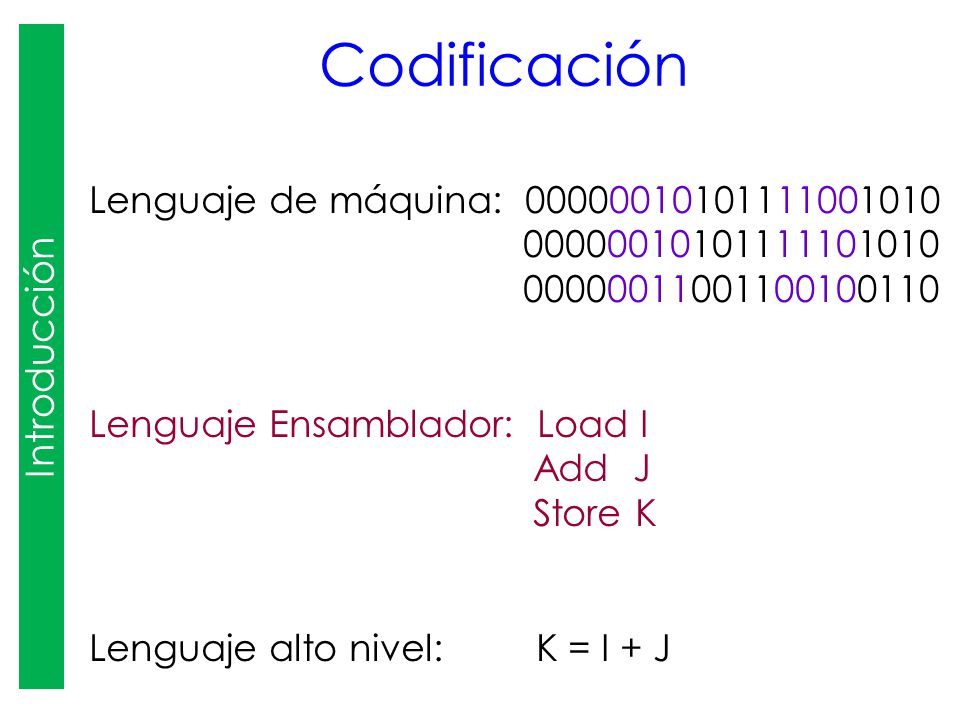

15 Codificación Introducción Lenguaje de máquina: 00000010101111001010
Lenguaje Ensamblador: Load I Add J Store K Lenguaje alto nivel: K = I + J

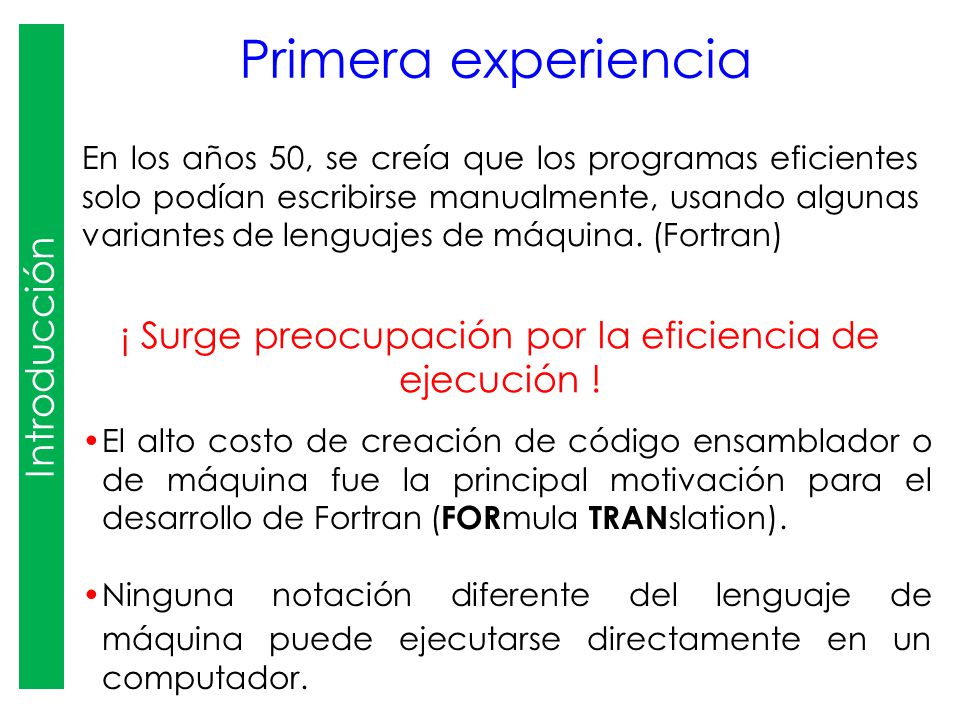

16 ¡ Surge preocupación por la eficiencia de ejecución !
Introducción Primera experiencia En los años 50, se creía que los programas eficientes solo podían escribirse manualmente, usando algunas variantes de lenguajes de máquina. (Fortran) ¡ Surge preocupación por la eficiencia de ejecución ! El alto costo de creación de código ensamblador o de máquina fue la principal motivación para el desarrollo de Fortran (FORmula TRANslation). Ninguna notación diferente del lenguaje de máquina puede ejecutarse directamente en un computador.

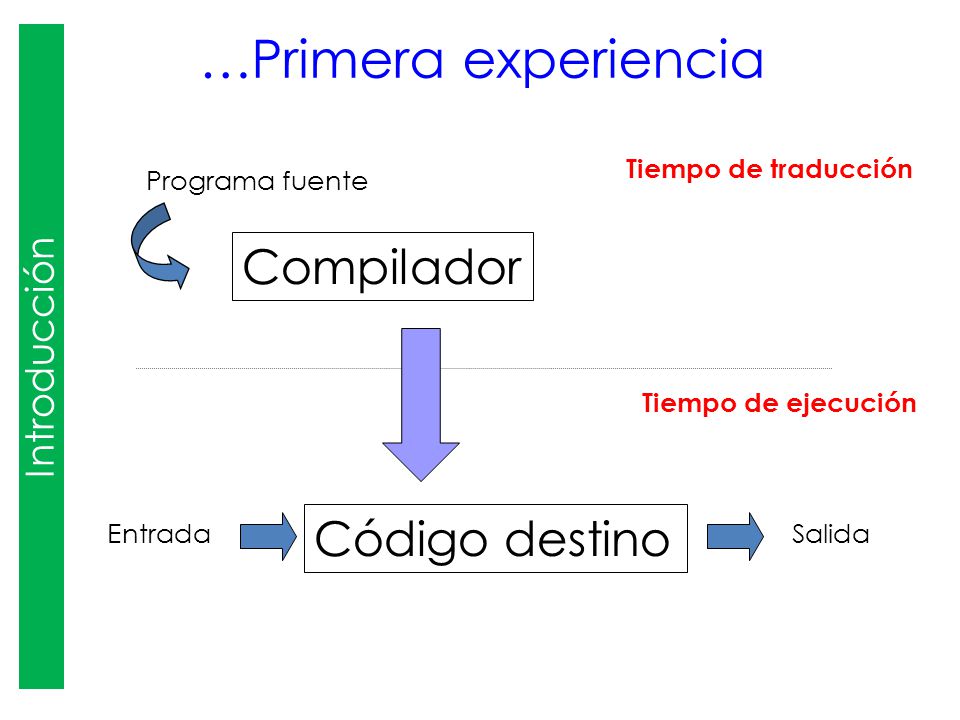

17 …Primera experiencia Compilador Código destino Introducción
Tiempo de traducción Programa fuente Compilador Tiempo de ejecución Código destino Entrada Salida

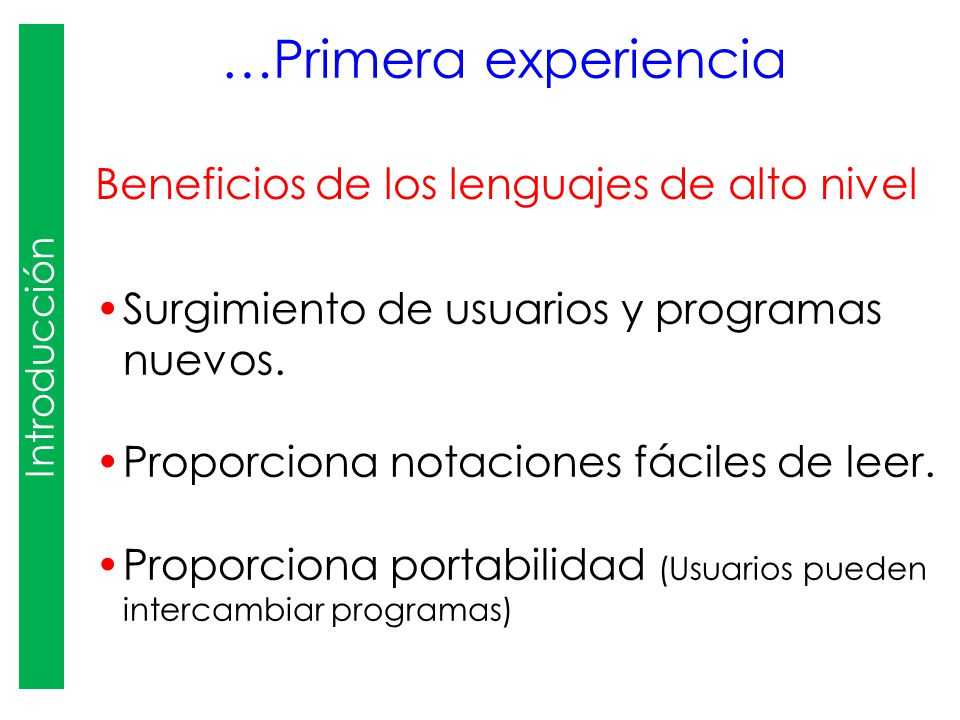

18 Beneficios de los lenguajes de alto nivel
Introducción …Primera experiencia Beneficios de los lenguajes de alto nivel Surgimiento de usuarios y programas nuevos. Proporciona notaciones fáciles de leer. Proporciona portabilidad (Usuarios pueden intercambiar programas)

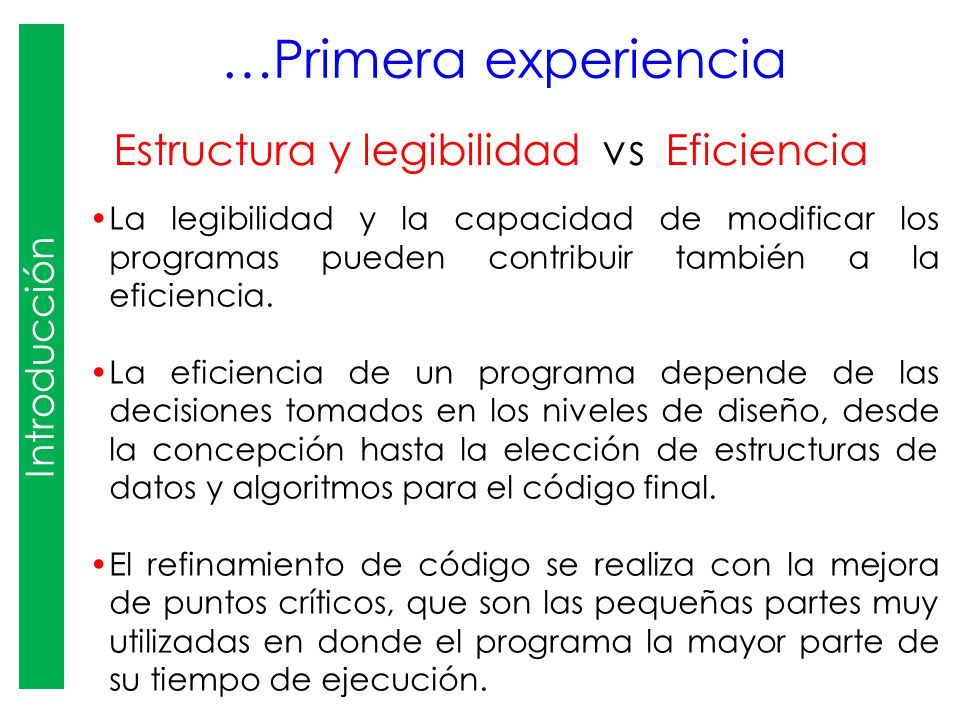

19 Estructura y legibilidad vs Eficiencia
Introducción …Primera experiencia Estructura y legibilidad vs Eficiencia La legibilidad y la capacidad de modificar los programas pueden contribuir también a la eficiencia. La eficiencia de un programa depende de las decisiones tomados en los niveles de diseño, desde la concepción hasta la elección de estructuras de datos y algoritmos para el código final. El refinamiento de código se realiza con la mejora de puntos críticos, que son las pequeñas partes muy utilizadas en donde el programa la mayor parte de su tiempo de ejecución.

20 Generaciones de los lenguajes de programación
Evolución de los lenguajes Generaciones de los lenguajes de programación Generación Nombre Particularidad Primera De maquina Especifico para cada microprocesador, uso de código binario Segunda Ensamblador Uso de nemotécnicas que abstraen al lenguaje de maquina Tercera De alto nivel Lenguajes estructurados con comandos cercanos al lenguaje natural Cuarta Propósito especial Programas orientados a programas específicos Quinta Naturales Incluye inteligencia artificial y sistemas expertos

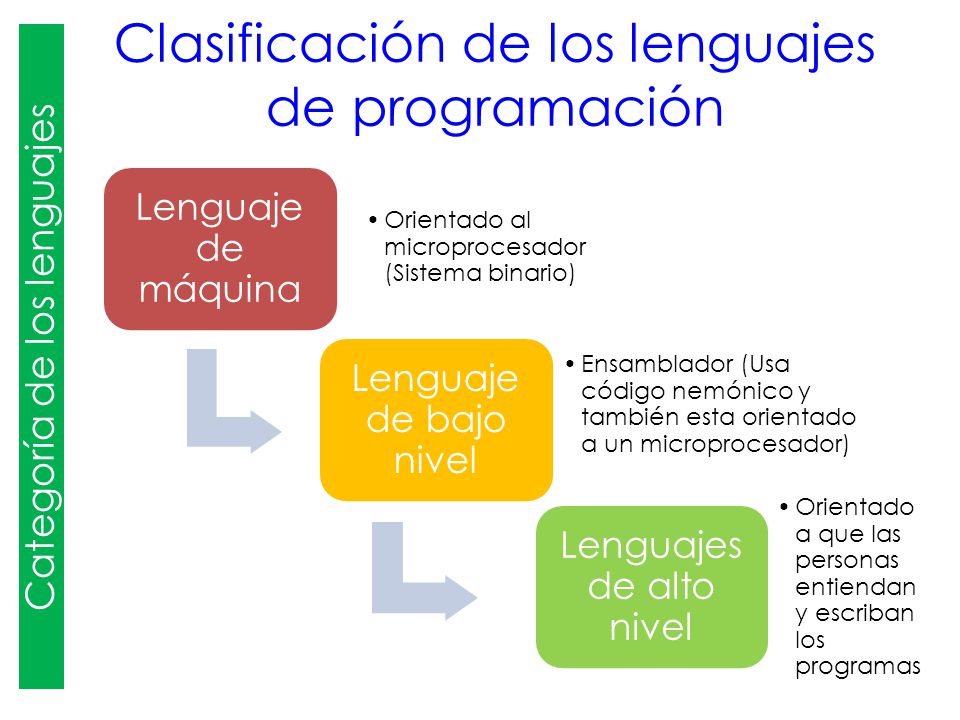

21 Clasificación de los lenguajes de programación
Categoría de los lenguajes Clasificación de los lenguajes de programación Lenguaje de máquina Orientado al microprocesador (Sistema binario) Lenguaje de bajo nivel Ensamblador (Usa código nemónico y también esta orientado a un microprocesador) Lenguajes de alto nivel Orientado a que las personas entiendan y escriban los programas

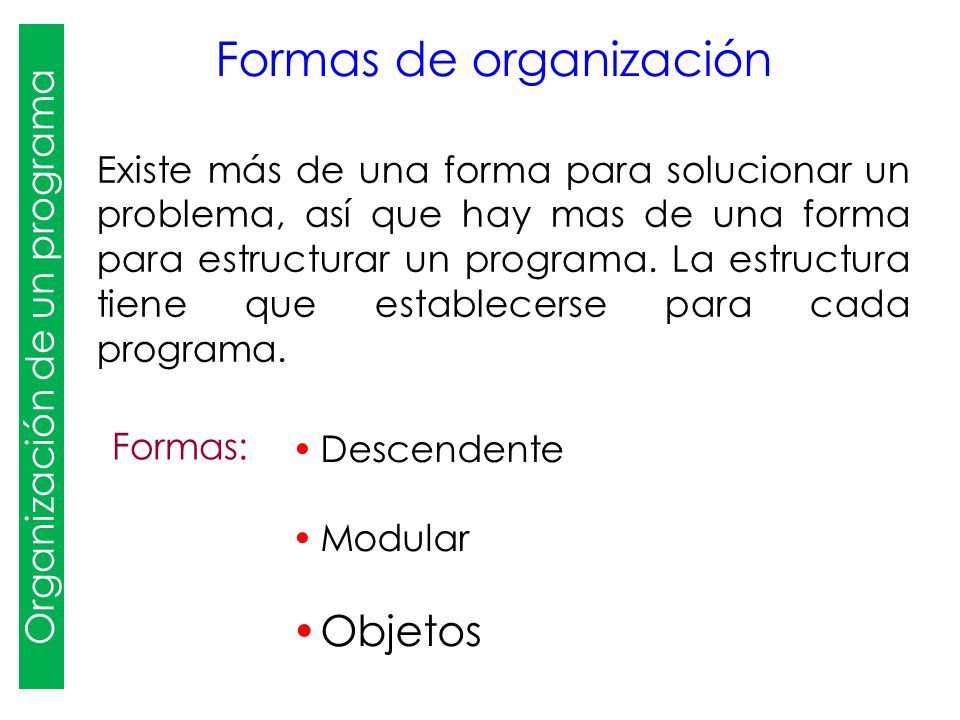

22 Formas de organización
Organización de un programa Formas de organización Existe más de una forma para solucionar un problema, así que hay mas de una forma para estructurar un programa. La estructura tiene que establecerse para cada programa. Formas: Descendente Modular Objetos

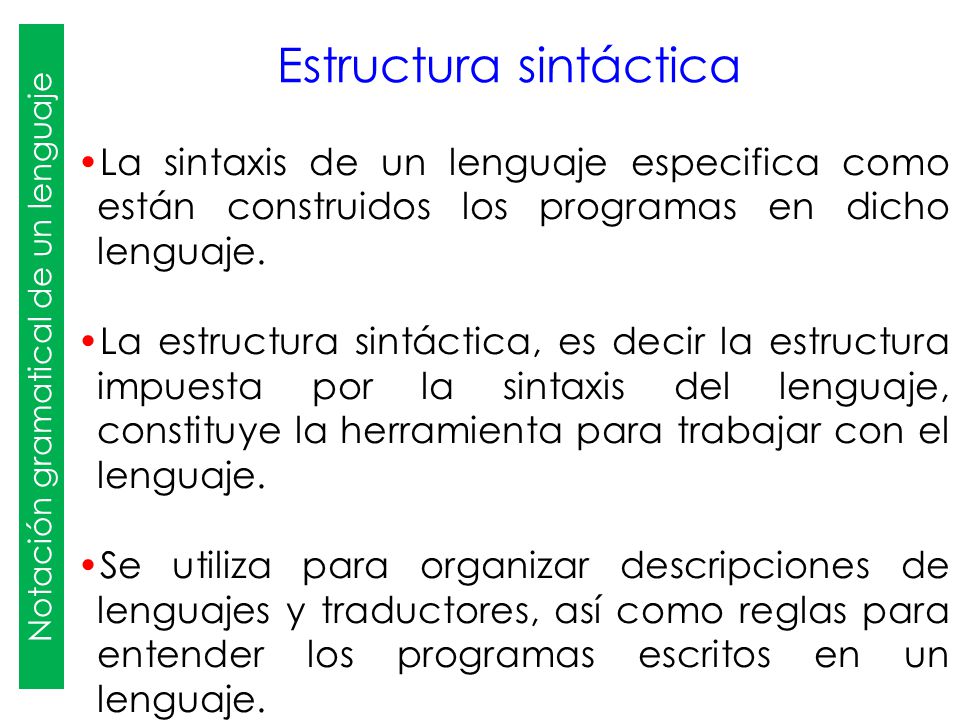

23 Estructura sintáctica
Notación gramatical de un lenguaje Estructura sintáctica La sintaxis de un lenguaje especifica como están construidos los programas en dicho lenguaje. La estructura sintáctica, es decir la estructura impuesta por la sintaxis del lenguaje, constituye la herramienta para trabajar con el lenguaje. Se utiliza para organizar descripciones de lenguajes y traductores, así como reglas para entender los programas escritos en un lenguaje.

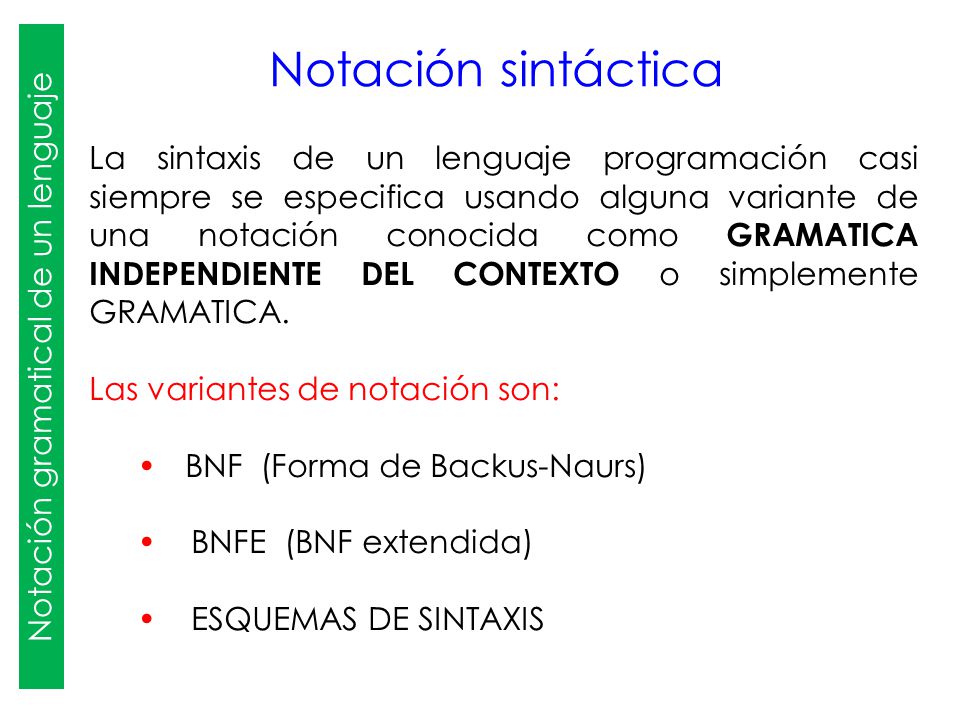

24 Notación gramatical de un lenguaje
Notación sintáctica La sintaxis de un lenguaje programación casi siempre se especifica usando alguna variante de una notación conocida como GRAMATICA INDEPENDIENTE DEL CONTEXTO o simplemente GRAMATICA. Las variantes de notación son: BNF (Forma de Backus-Naurs) BNFE (BNF extendida) ESQUEMAS DE SINTAXIS

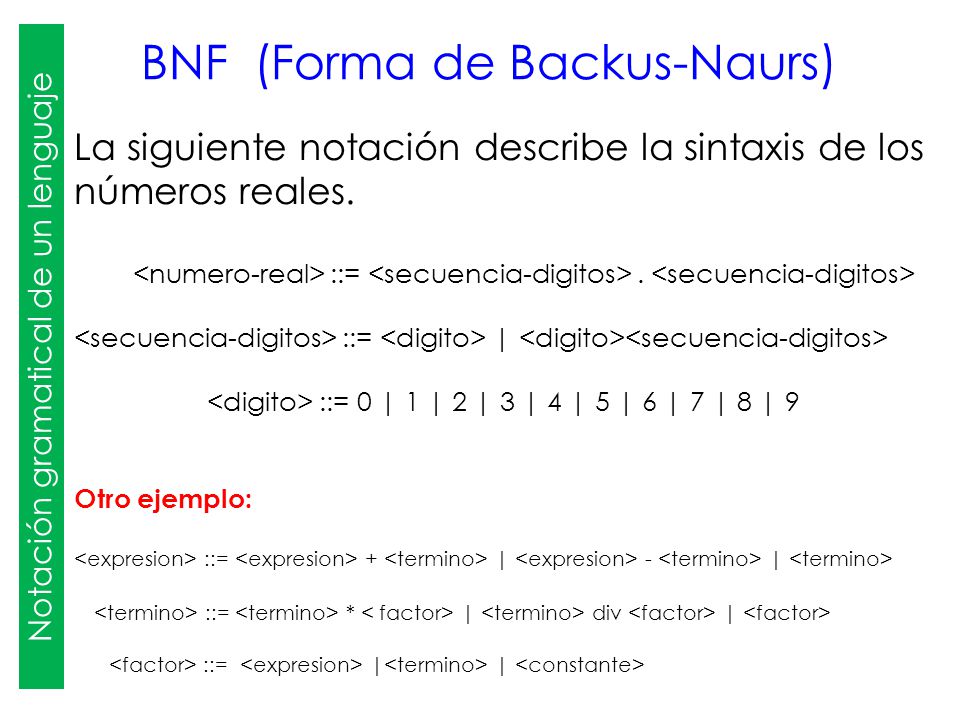

25 Notación gramatical de un lenguaje
BNF (Forma de Backus-Naurs) La siguiente notación describe la sintaxis de los números reales. <numero-real> ::= <secuencia-digitos> . <secuencia-digitos> <secuencia-digitos> ::= <digito> | <digito><secuencia-digitos> <digito> ::= 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 Otro ejemplo: <expresion> ::= <expresion> + <termino> | <expresion> - <termino> | <termino> <termino> ::= <termino> * < factor> | <termino> div <factor> | <factor> <factor> ::= <expresion> |<termino> | <constante>

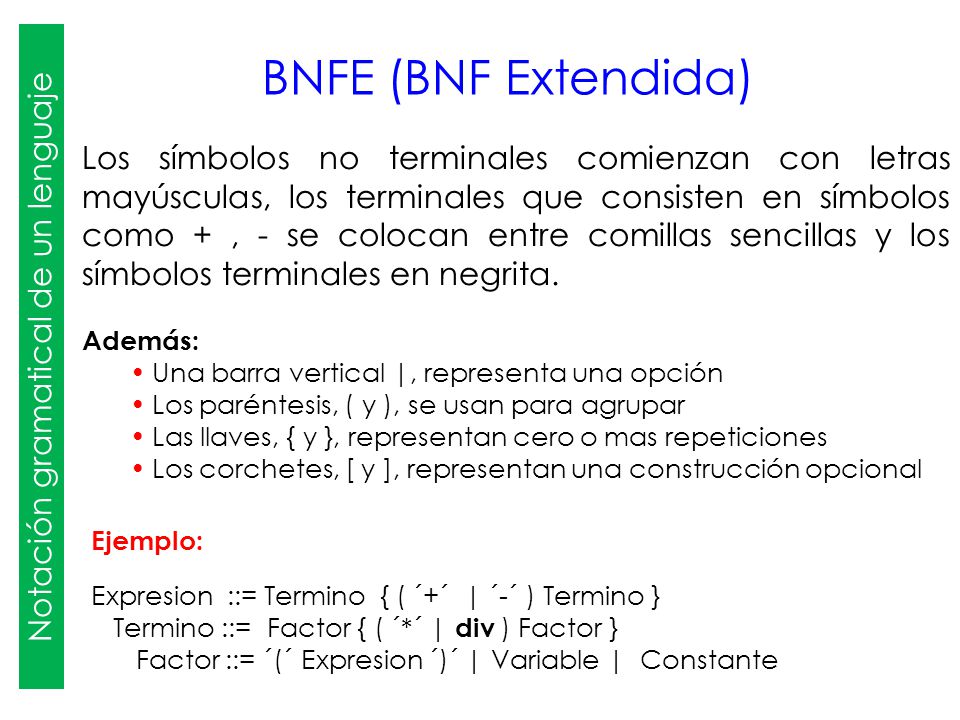

26 Notación gramatical de un lenguaje
BNFE (BNF Extendida) Los símbolos no terminales comienzan con letras mayúsculas, los terminales que consisten en símbolos como + , - se colocan entre comillas sencillas y los símbolos terminales en negrita. Además: Una barra vertical |, representa una opción Los paréntesis, ( y ), se usan para agrupar Las llaves, { y }, representan cero o mas repeticiones Los corchetes, [ y ], representan una construcción opcional Ejemplo: Expresion ::= Termino { ( ´+´ | ´-´ ) Termino } Termino ::= Factor { ( ´*´ | div ) Factor } Factor ::= ´(´ Expresion ´)´ | Variable | Constante

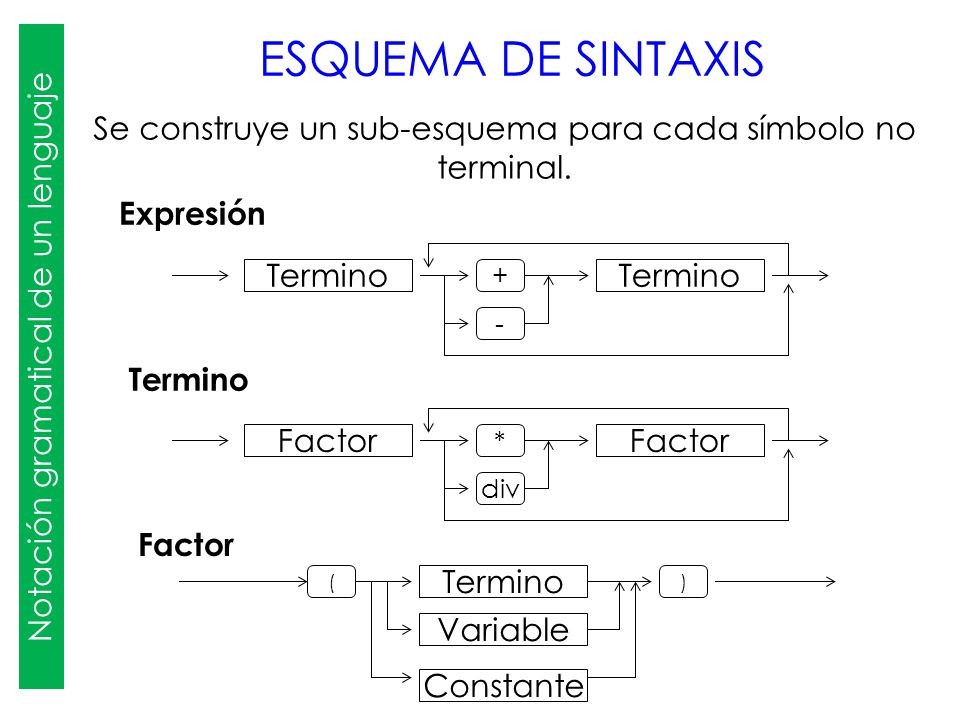

27 Notación gramatical de un lenguaje
ESQUEMA DE SINTAXIS Se construye un sub-esquema para cada símbolo no terminal. Expresión Termino + - Termino Factor * div Factor Termino ( ) Variable Constante

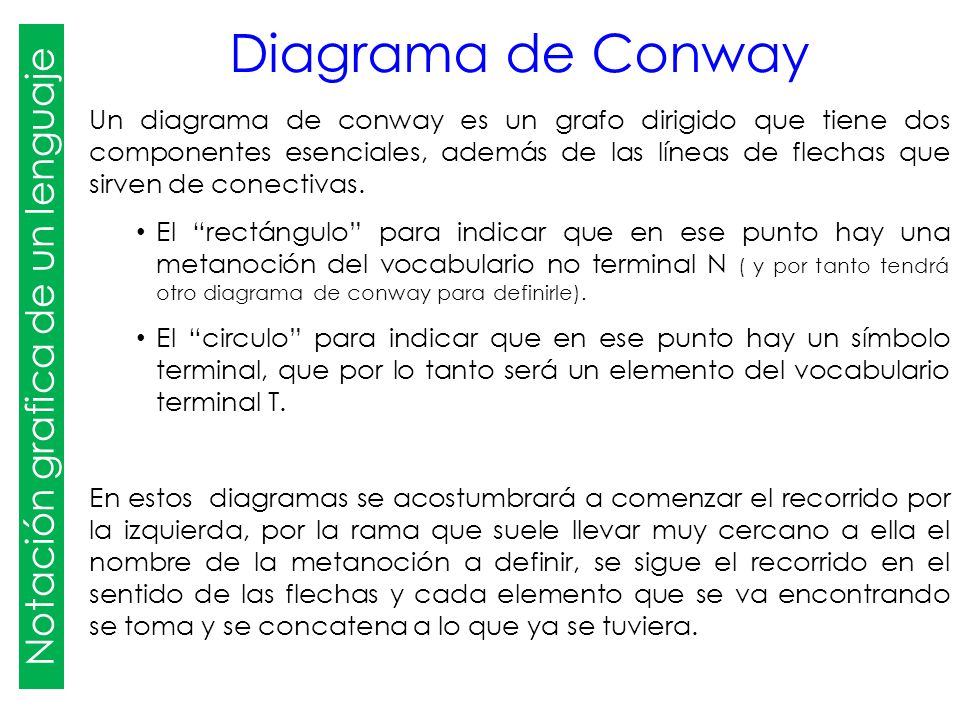

28 Notación grafica de un lenguaje
Diagrama de Conway Notación grafica de un lenguaje Un diagrama de conway es un grafo dirigido que tiene dos componentes esenciales, además de las líneas de flechas que sirven de conectivas. El “rectángulo” para indicar que en ese punto hay una metanoción del vocabulario no terminal N ( y por tanto tendrá otro diagrama de conway para definirle). El “circulo” para indicar que en ese punto hay un símbolo terminal, que por lo tanto será un elemento del vocabulario terminal T. En estos diagramas se acostumbrará a comenzar el recorrido por la izquierda, por la rama que suele llevar muy cercano a ella el nombre de la metanoción a definir, se sigue el recorrido en el sentido de las flechas y cada elemento que se va encontrando se toma y se concatena a lo que ya se tuviera.

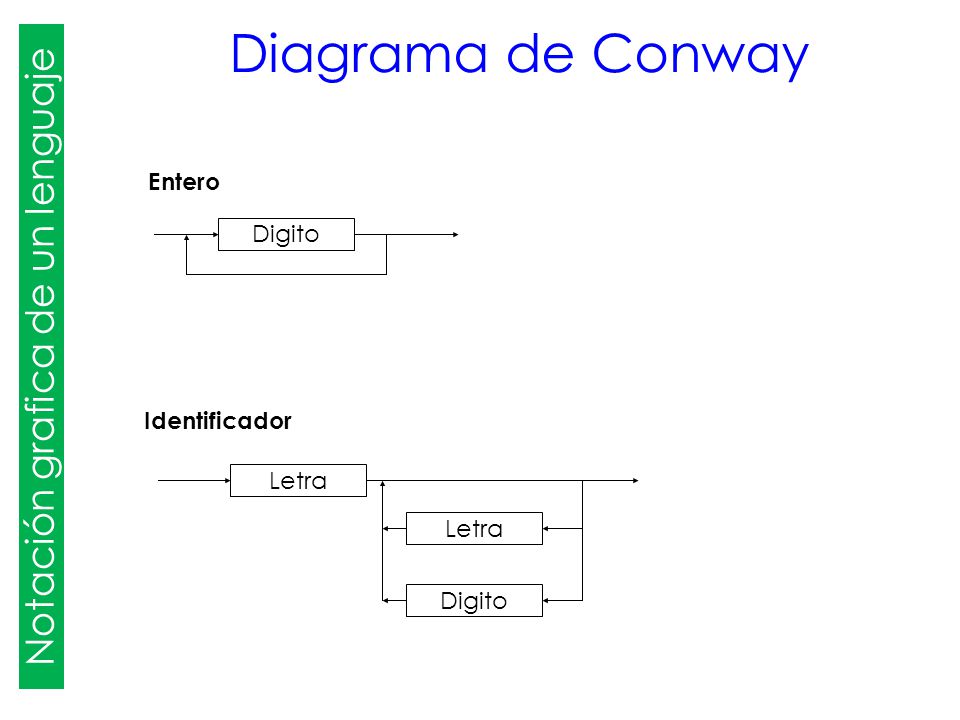

29 Notación grafica de un lenguaje
Diagrama de Conway Notación grafica de un lenguaje Entero Digito Identificador Letra Letra Digito

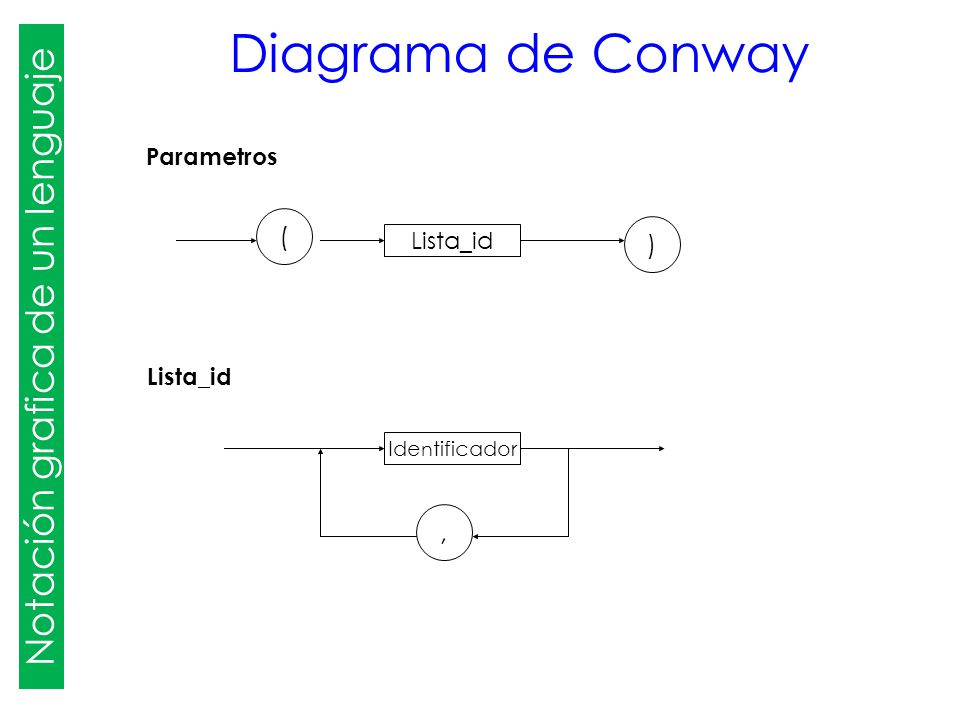

30 Notación grafica de un lenguaje
Diagrama de Conway Notación grafica de un lenguaje Parametros ( ) Lista_id Lista_id Identificador ,

31 Conceptos relacionados
18/04/2017 Compiladores e interpretes Conceptos relacionados Arquitectura de Computadoras Lenguajes de Programación Compiladores Teoría de Lenguajes Ingeniería de Software Teoría de Algoritmos Con algunas técnicas básicas de escritura de compiladores se pueden construir traductores para una gran variedad de lenguajes y máquinas

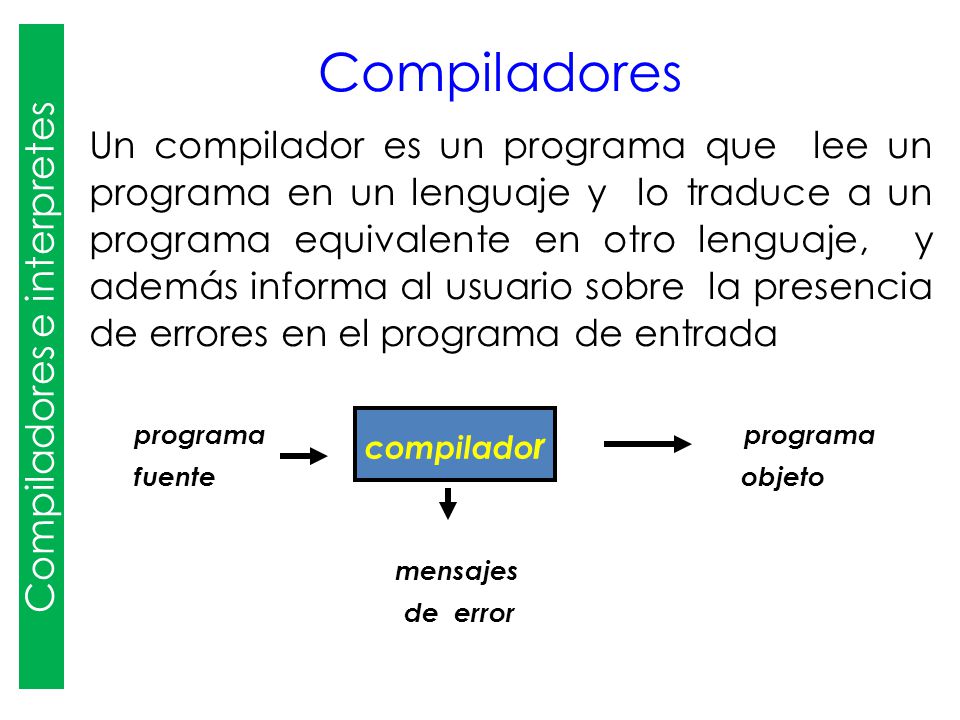

32 Compiladores e interpretes
Un compilador es un programa que lee un programa en un lenguaje y lo traduce a un programa equivalente en otro lenguaje, y además informa al usuario sobre la presencia de errores en el programa de entrada programa programa fuente objeto mensajes de error compilador

33 Compiladores e interpretes
HISTORIA Computadora Persona Código Máquina Ensamblador Lenguaje Ensamblador Código Máquina Ensamblador Compilador Código Máquina Lenguaje Ensamblador Lenguaje de Alto Nivel

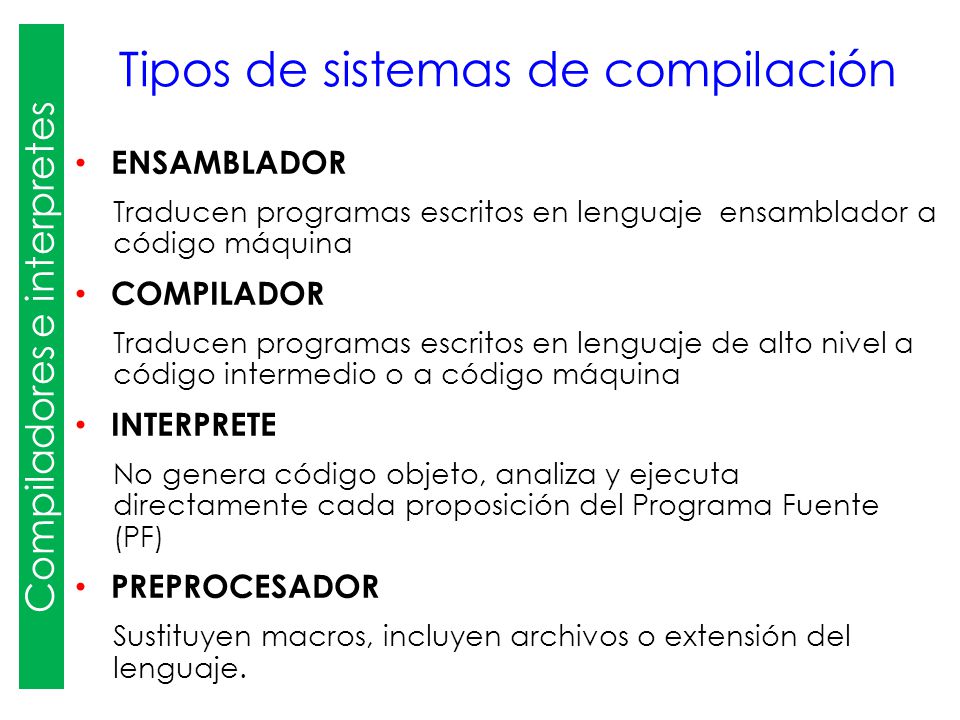

34 Tipos de sistemas de compilación
Compiladores e interpretes Tipos de sistemas de compilación ENSAMBLADOR Traducen programas escritos en lenguaje ensamblador a código máquina COMPILADOR Traducen programas escritos en lenguaje de alto nivel a código intermedio o a código máquina INTERPRETE No genera código objeto, analiza y ejecuta directamente cada proposición del Programa Fuente (PF) PREPROCESADOR Sustituyen macros, incluyen archivos o extensión del lenguaje.

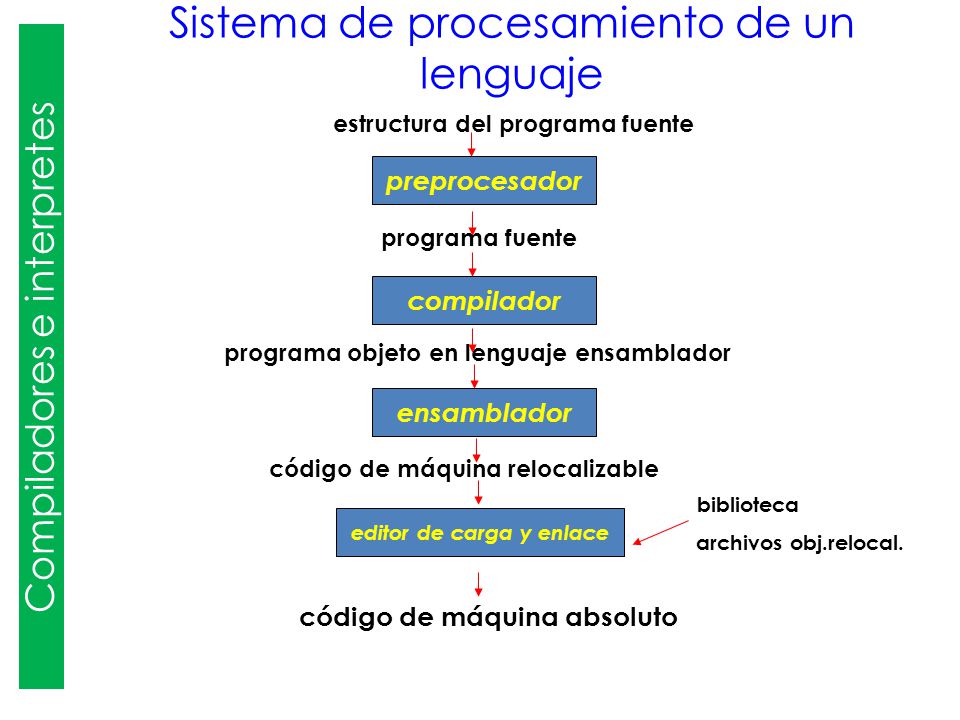

35 Sistema de procesamiento de un lenguaje
Compiladores e interpretes estructura del programa fuente programa fuente programa objeto en lenguaje ensamblador código de máquina relocalizable biblioteca archivos obj.relocal. código de máquina absoluto preprocesador compilador ensamblador editor de carga y enlace

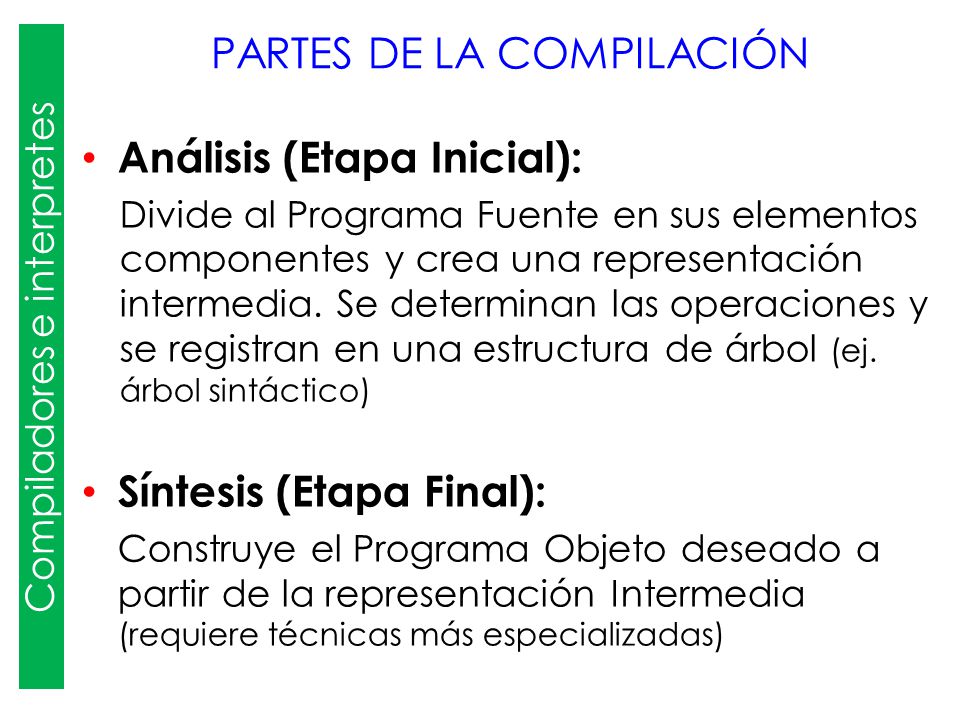

36 PARTES DE LA COMPILACIÓN
Compiladores e interpretes PARTES DE LA COMPILACIÓN Análisis (Etapa Inicial): Divide al Programa Fuente en sus elementos componentes y crea una representación intermedia. Se determinan las operaciones y se registran en una estructura de árbol (ej. árbol sintáctico) Síntesis (Etapa Final): Construye el Programa Objeto deseado a partir de la representación Intermedia (requiere técnicas más especializadas)

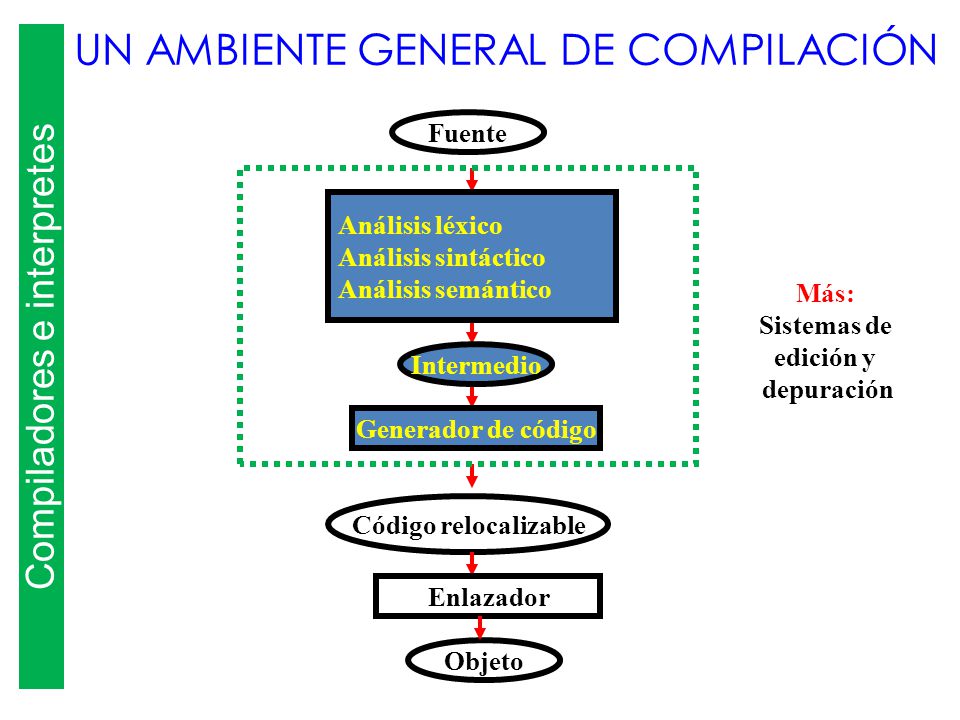

37 UN AMBIENTE GENERAL DE COMPILACIÓN
18/04/2017 Compiladores e interpretes UN AMBIENTE GENERAL DE COMPILACIÓN Fuente Análisis léxico Análisis sintáctico Análisis semántico Más: Sistemas de edición y depuración Intermedio Generador de código Código relocalizable Enlazador Objeto

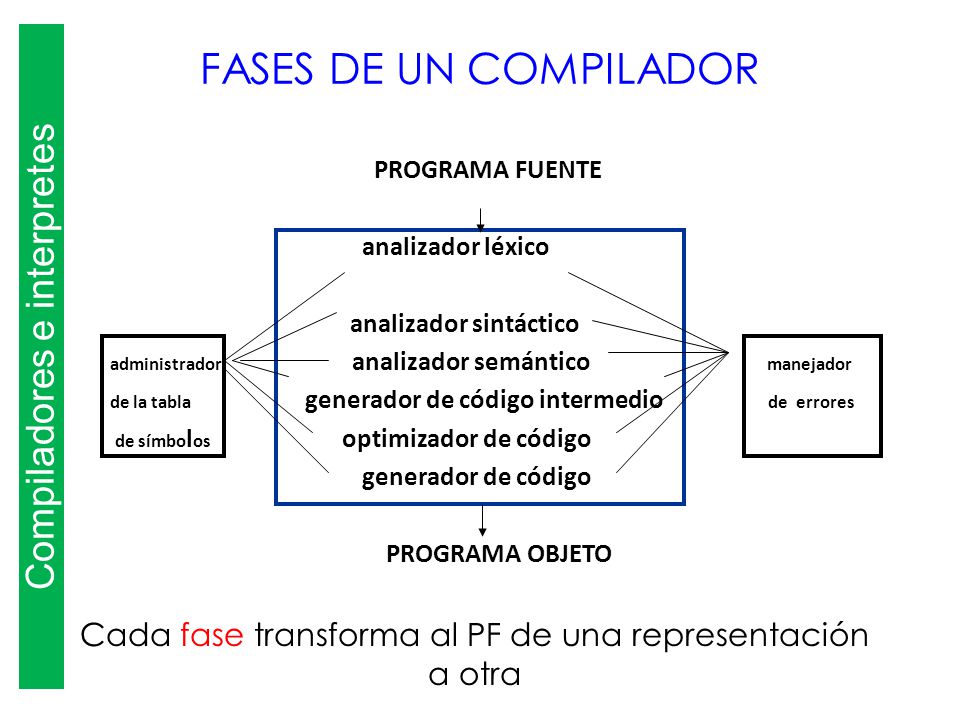

38 FASES DE UN COMPILADOR Compiladores e interpretes PROGRAMA FUENTE
analizador léxico analizador sintáctico administrador analizador semántico manejador de la tabla generador de código intermedio de errores de símbolos optimizador de código generador de código PROGRAMA OBJETO Cada fase transforma al PF de una representación a otra

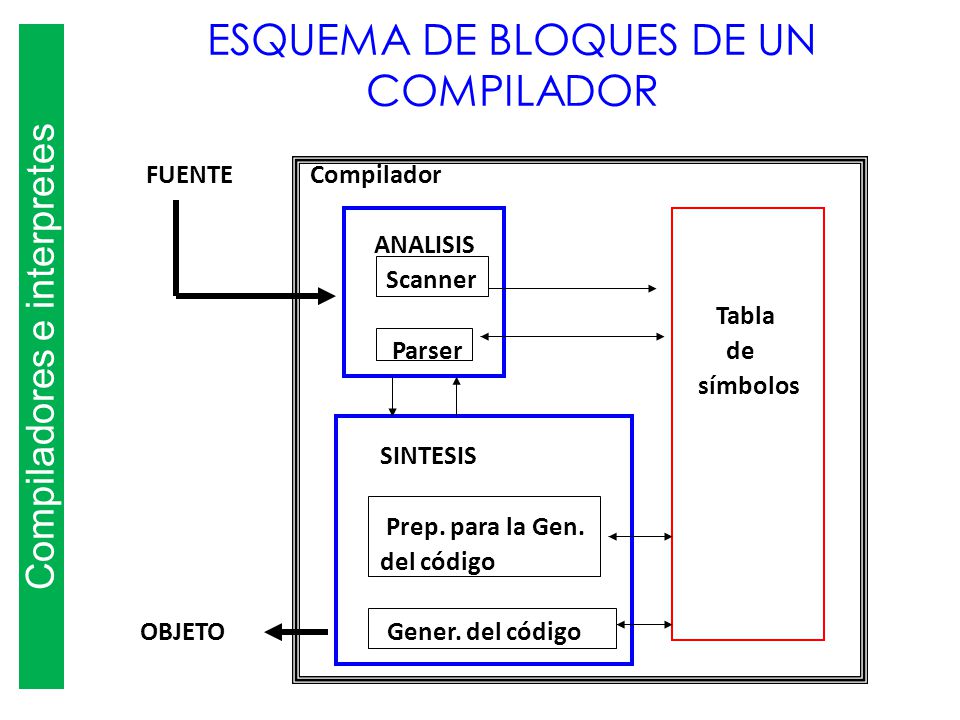

39 ESQUEMA DE BLOQUES DE UN COMPILADOR
Compiladores e interpretes ESQUEMA DE BLOQUES DE UN COMPILADOR FUENTE Compilador ANALISIS Scanner Tabla Parser de símbolos SINTESIS Prep. para la Gen. del código OBJETO Gener. del código

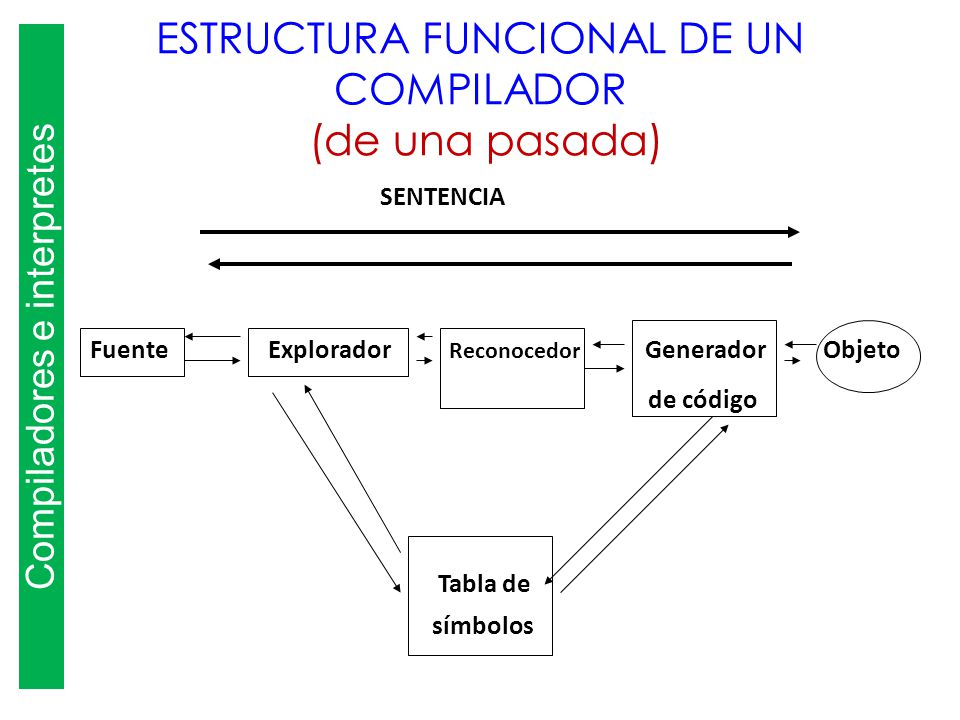

40 ESTRUCTURA FUNCIONAL DE UN COMPILADOR (de una pasada)
Compiladores e interpretes ESTRUCTURA FUNCIONAL DE UN COMPILADOR (de una pasada) SENTENCIA Fuente Explorador Reconocedor Generador Objeto de código Tabla de símbolos

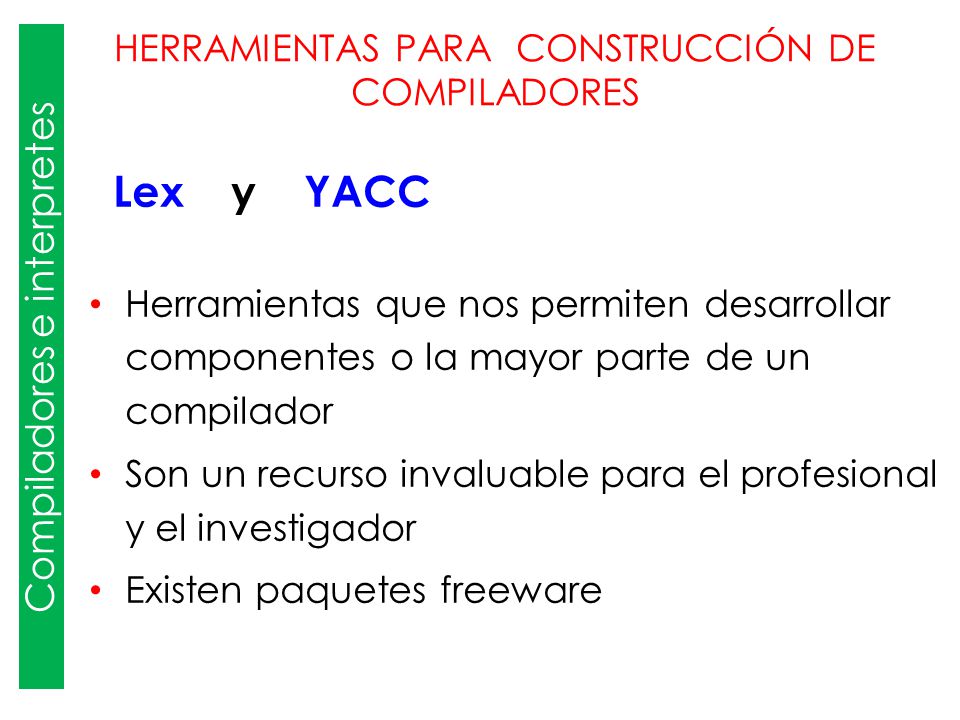

41 HERRAMIENTAS PARA CONSTRUCCIÓN DE COMPILADORES
18/04/2017 Compiladores e interpretes HERRAMIENTAS PARA CONSTRUCCIÓN DE COMPILADORES Lex y YACC Herramientas que nos permiten desarrollar componentes o la mayor parte de un compilador Son un recurso invaluable para el profesional y el investigador Existen paquetes freeware

42 Teoría de lenguajes y compiladores
Unidad I Analizadores lexicográficos Semana 1 Introducción
