Semana 02: PROCESO CONSTRUCTIVO DE LÍNEA EMISOR, LAGUNAS DE OXIDACIÓN, TANQUES SÉPTICOS, POZOS DE PERCOLACIÓN.

Presentación del tema: "Semana 02: PROCESO CONSTRUCTIVO DE LÍNEA EMISOR, LAGUNAS DE OXIDACIÓN, TANQUES SÉPTICOS, POZOS DE PERCOLACIÓN."— Transcripción de la presentación:

1 Semana 02: PROCESO CONSTRUCTIVO DE LÍNEA EMISOR, LAGUNAS DE OXIDACIÓN, TANQUES SÉPTICOS, POZOS DE PERCOLACIÓN

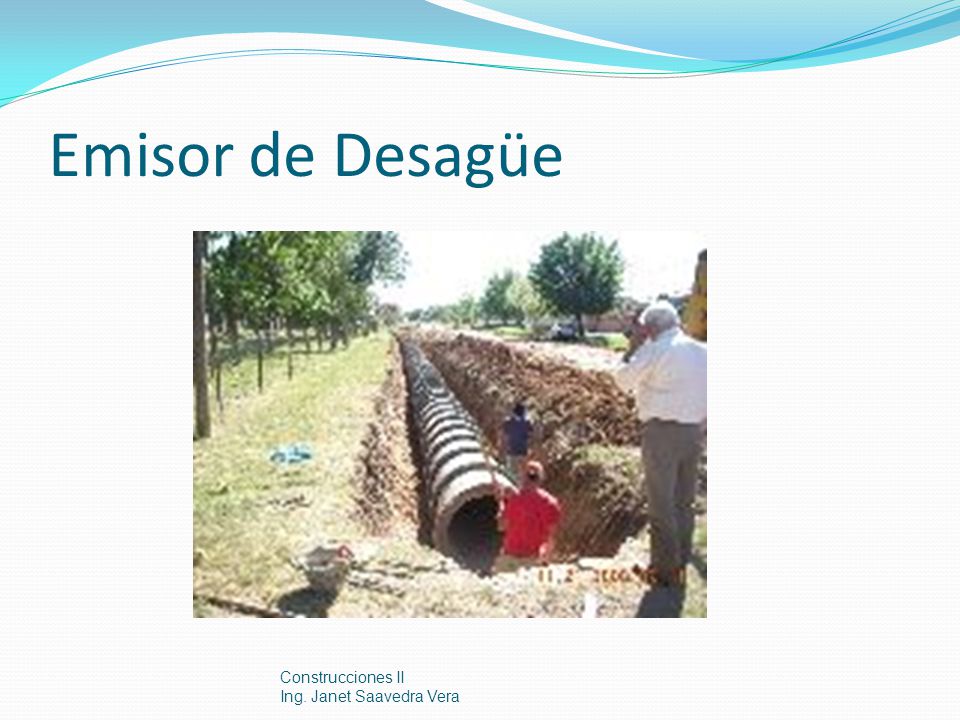

2 Emisor de Desagüe Construcciones II Ing. Janet Saavedra Vera

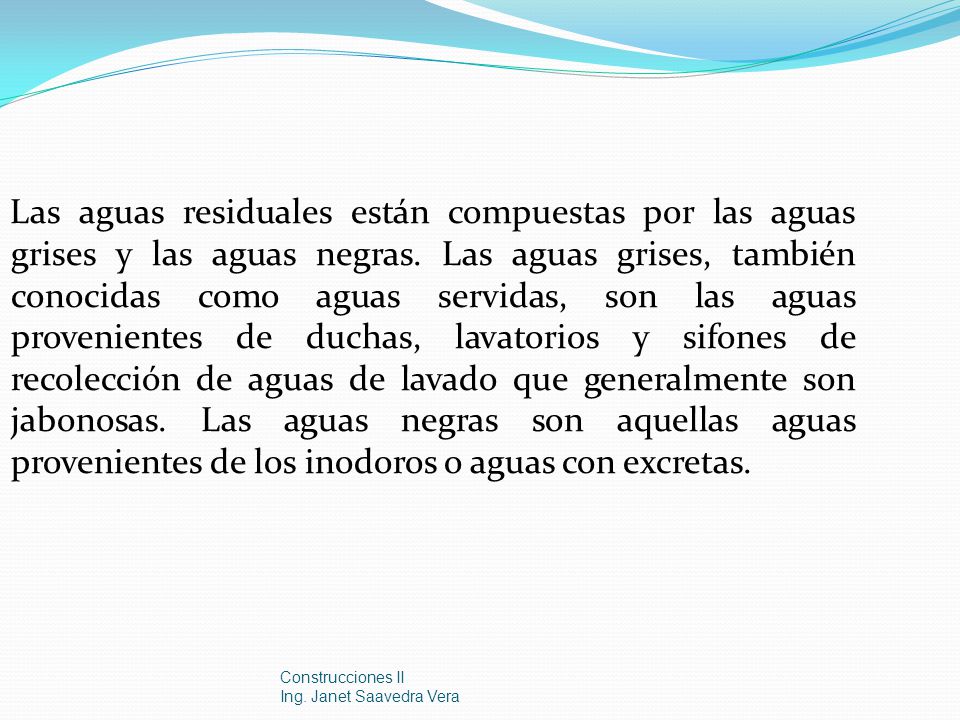

3 Las aguas residuales están compuestas por las aguas grises y las aguas negras. Las aguas grises, también conocidas como aguas servidas, son las aguas provenientes de duchas, lavatorios y sifones de recolección de aguas de lavado que generalmente son jabonosas. Las aguas negras son aquellas aguas provenientes de los inodoros o aguas con excretas. Construcciones II Ing. Janet Saavedra Vera

4 LAGUNAS DE OXIDACIÓN La Construcción de Lagunas de Oxidación son excavaciones de poca profundidad en el cual se desarrolla una población microbiana compuesta por bacterias, algas y protozoos (que convienen en forma simbiótica) y eliminan en forma natural, patógenos relacionados con excrementos humanos, sólidos en suspensión y materia orgánica, causantes de enfermedades tales como el cólera, el parasitismo, la hepatitis y otras enfermedades gastrointestinales. Construcciones II Ing. Janet Saavedra Vera

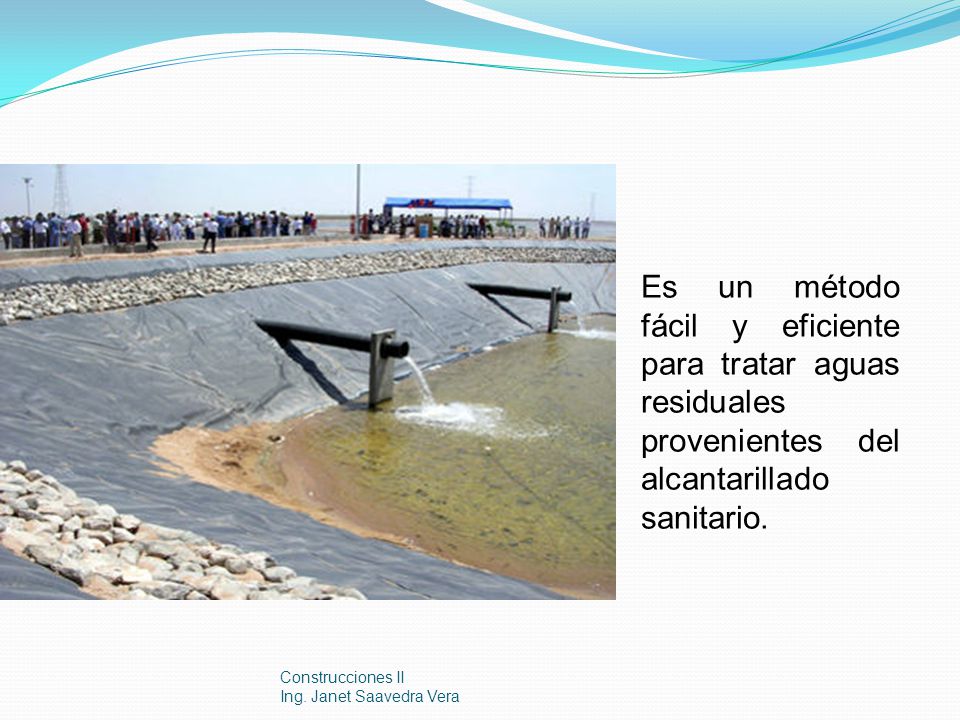

5 Es un método fácil y eficiente para tratar aguas residuales provenientes del alcantarillado sanitario. Construcciones II Ing. Janet Saavedra Vera

6 El sistema esta compuesto inicialmente por un grupo de trampas que atrapan y separan los elementos sólidos no inherentes al diseño del sistema, en etapas siguientes el agua y sus residuos pasan a un sistema de lagunas (una o más) donde permanecen en contacto con el entorno, principalmente el aire, experimentando un proceso de oxidación y sedimentación, transformándose así la materia orgánica en otros tipos de nutrientes que pasan a formar parte de una comunidad diversa de plantas y ecosistema bacteriano acuático. Construcciones II Ing. Janet Saavedra Vera

7 Luego de este proceso, el agua superficial de las lagunas queda libre entre un 70 y un 85% de demanda química o biológica de oxígeno, los cuales son estándares apropiados para la liberación de estas aguas superficiales hacia la naturaleza de forma que esta última pueda absorber los residuos sin peligro para el medio ambiente y sus especies. Construcciones II Ing. Janet Saavedra Vera

8 Construcciones II Ing. Janet Saavedra Vera

9 Construcciones II Ing. Janet Saavedra Vera

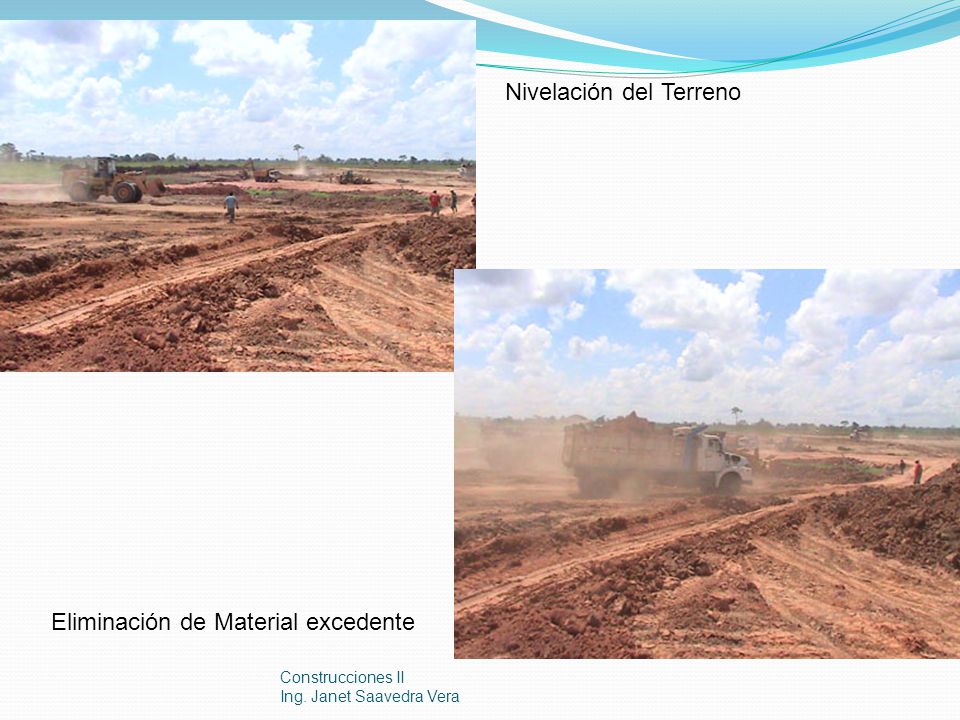

10 Nivelación del Terreno
Eliminación de Material excedente Construcciones II Ing. Janet Saavedra Vera

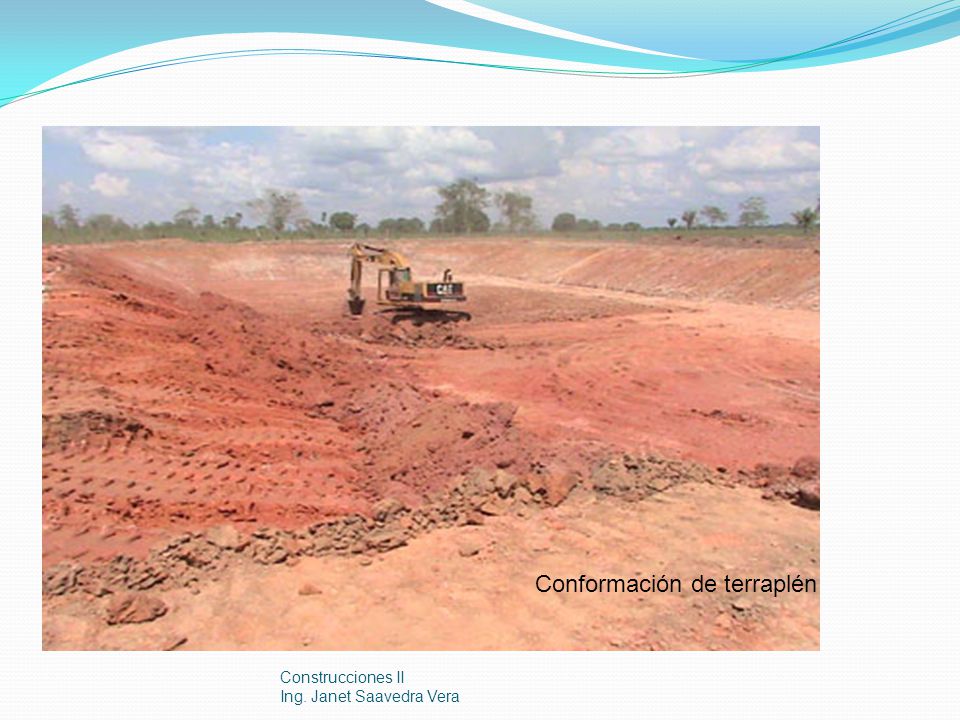

11 Conformación de terraplén
Construcciones II Ing. Janet Saavedra Vera

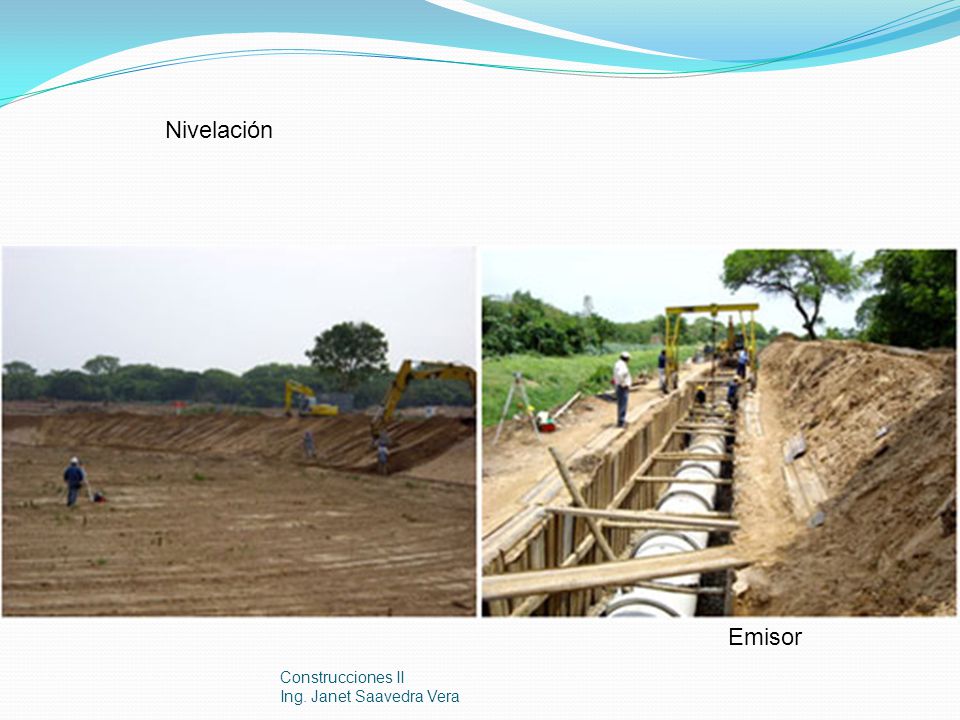

12 Nivelación Emisor Construcciones II Ing. Janet Saavedra Vera

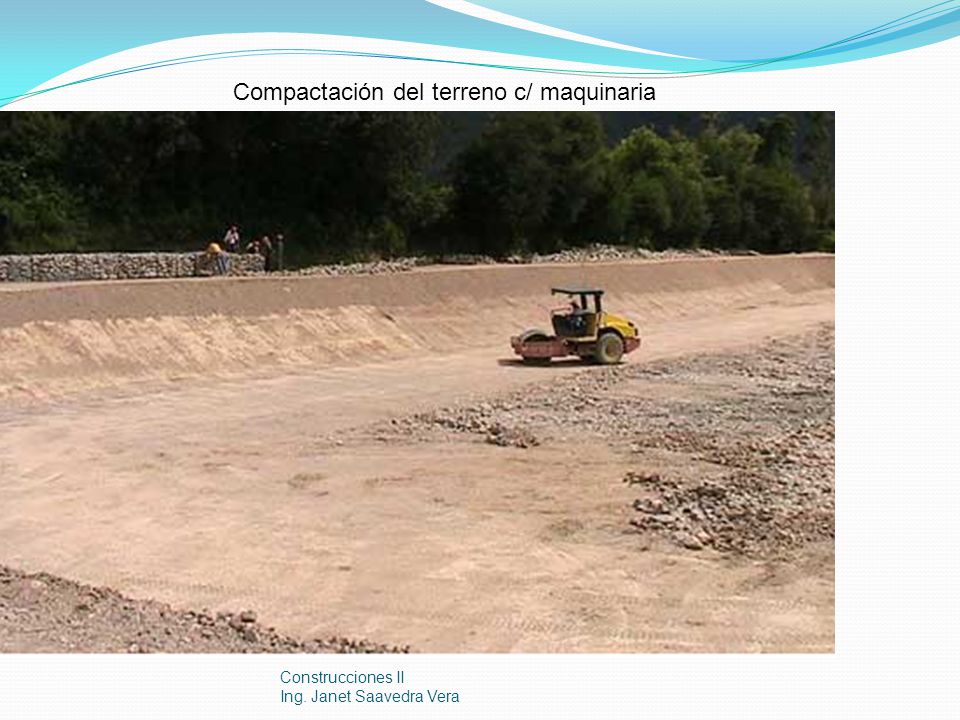

13 Compactación del terreno c/ maquinaria
Construcciones II Ing. Janet Saavedra Vera

14 Construcciones II Ing. Janet Saavedra Vera

15 Construcciones II Ing. Janet Saavedra Vera

16 Construcciones II Ing. Janet Saavedra Vera

17 Construcciones II Ing. Janet Saavedra Vera

18 Construcciones II Ing. Janet Saavedra Vera

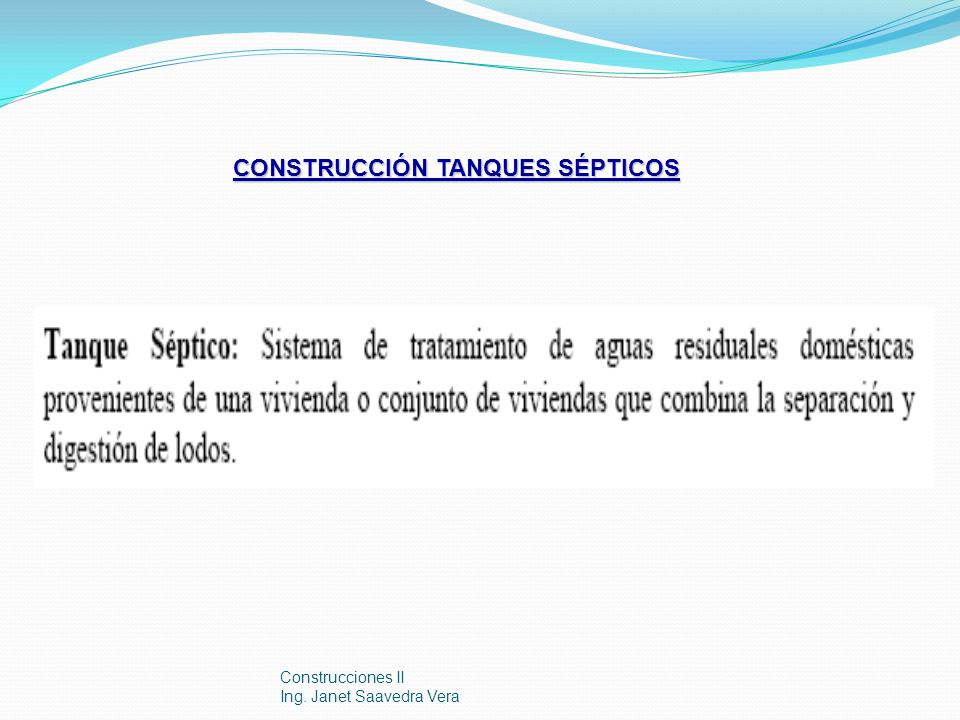

19 CONSTRUCCIÓN TANQUES SÉPTICOS
Construcciones II Ing. Janet Saavedra Vera

20 Construcciones II Ing. Janet Saavedra Vera

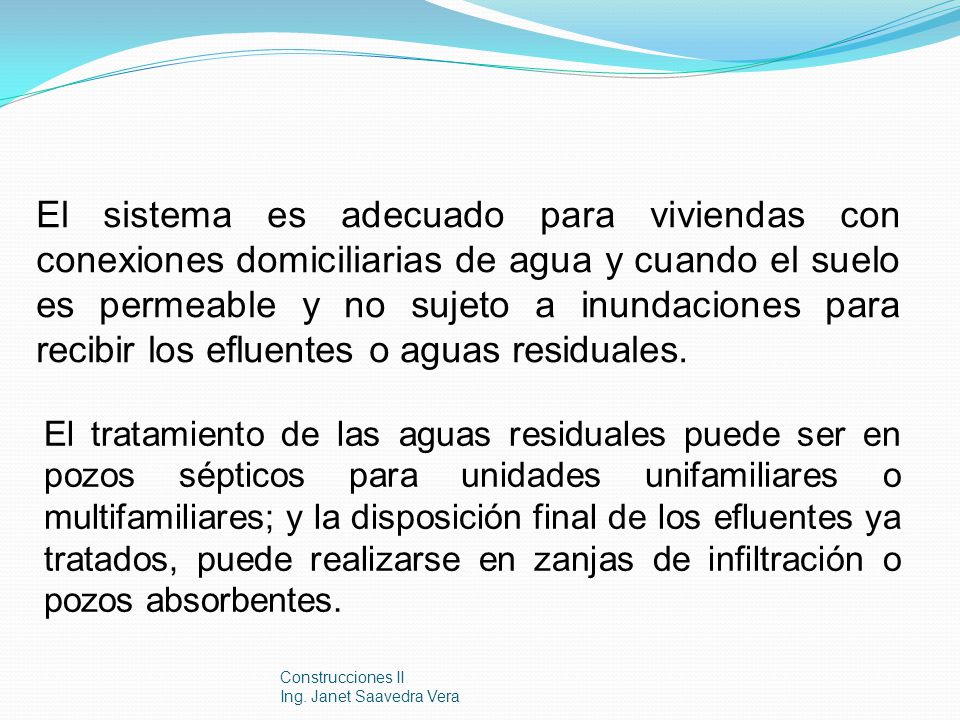

21 El sistema es adecuado para viviendas con conexiones domiciliarias de agua y cuando el suelo es permeable y no sujeto a inundaciones para recibir los efluentes o aguas residuales. El tratamiento de las aguas residuales puede ser en pozos sépticos para unidades unifamiliares o multifamiliares; y la disposición final de los efluentes ya tratados, puede realizarse en zanjas de infiltración o pozos absorbentes. Construcciones II Ing. Janet Saavedra Vera

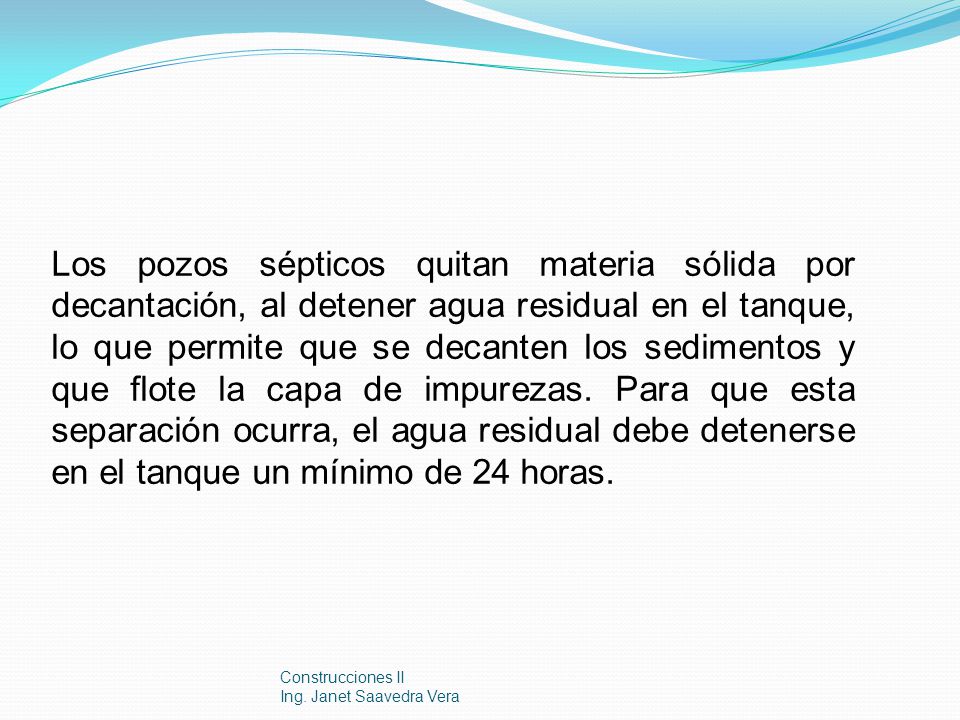

22 Los pozos sépticos quitan materia sólida por decantación, al detener agua residual en el tanque, lo que permite que se decanten los sedimentos y que flote la capa de impurezas. Para que esta separación ocurra, el agua residual debe detenerse en el tanque un mínimo de 24 horas. Construcciones II Ing. Janet Saavedra Vera

23 Construcciones II Ing. Janet Saavedra Vera

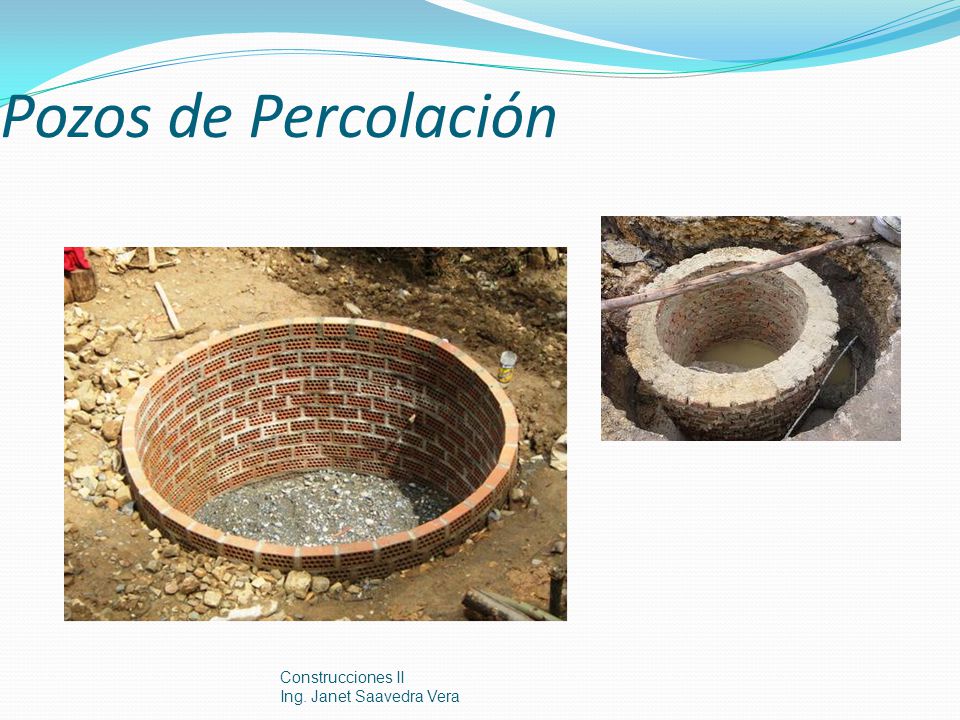

24 Pozos de Percolación Construcciones II Ing. Janet Saavedra Vera
